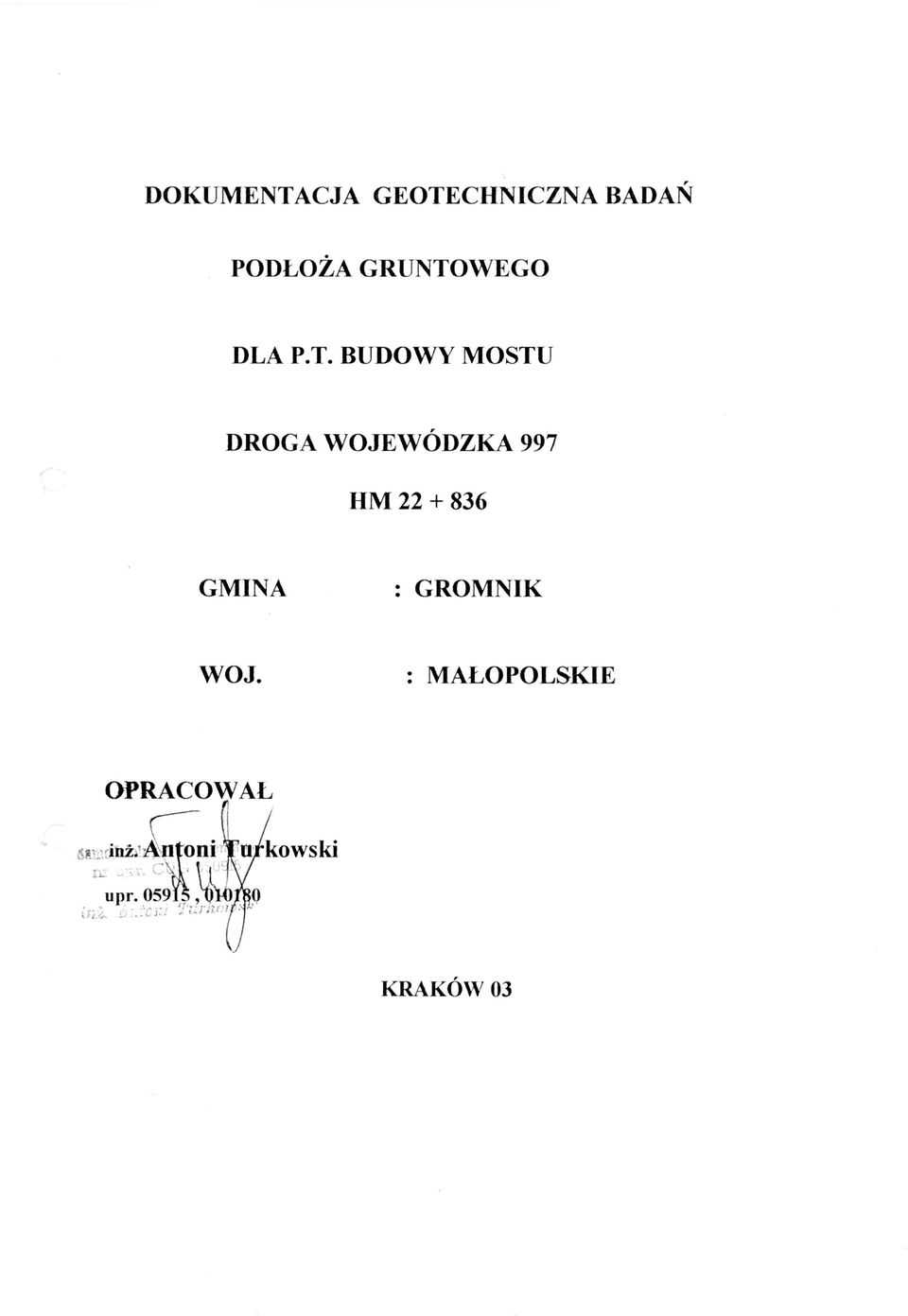

1 DOKUMENTACJA GEOTECHNICZNA BADAN PODLOZA GRUNTOWEGO DLA P.T. BUDOWY MOSTU DROGA WOJEWODZKA 997 HM GMINA : GROMNIK WOJ. : MALOPOLSKIE OPRACOWAL KRAKOW 03

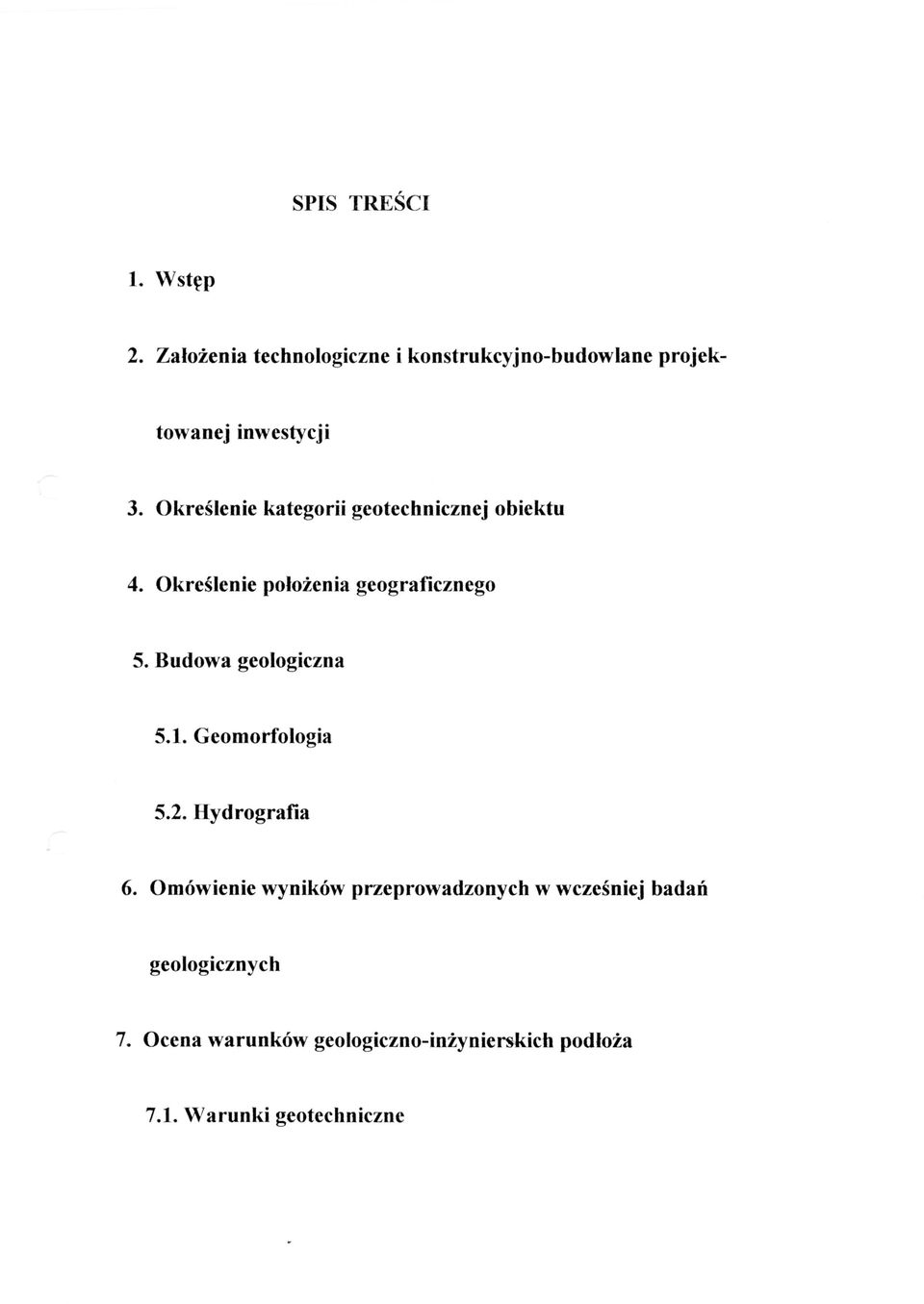

2 SPIS TRESCI Wstep Zaloienia technologiczne i konstrukcyjno-budowlane projektowanej inwestycji Okregenie kategorii geotechnicznej obiektu Okregenie poloienia geograficznego 5. Budowa geologiczna 5.1. Geomorfologia 5.2. Hydrografia OmOwienie wynikow przeprowadzonych w wcze4niej badan geologicznych Ocena warunkow geologiczno-iniynierskich podloia 7.1. Warunki geotechniczne

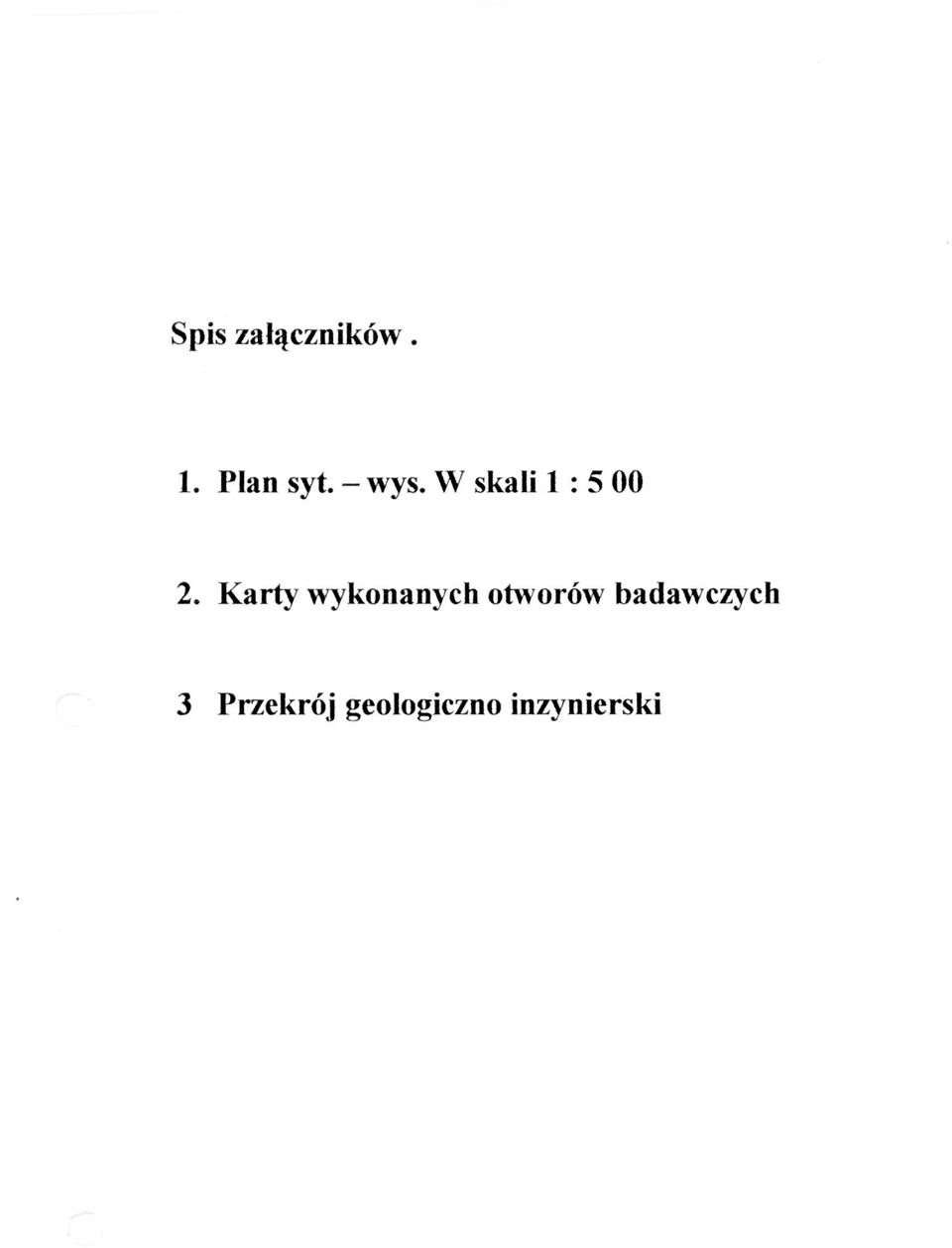

3 Spis zalqcznikow. Plan syt. wys. W skali 1 : 5 00 Karty wykonanych otworow badawczych 3 PrzekrOj geologiczno inzynierski

4 1.Wstcp Niniejszq Dokumentacjc Geotechnicznq Podlola Gruntowego wykonano na zlecenie BPI CONSULT Sp. z o.o. w Krakowie ul. Krupnicza 5/1 Opracowanie jest koncowym etapem prac geologicznych majqcych na celu rozpoznanie budowy geologicznej w celu realizacji budowli mostowej na bezimiennym cieku w miejscowosci Chojnik gmina Gromnik wojewodztwo malopolskie. Celem okre lonych w Dokumentacji... prac i badan geologicznych bcdzie podstawq do wykonania prac sluz4cych okre leniu warunkow geologiczno inzynierskich, oraz warunkow wodnych dla potrzeb P.T. mostu zlokalizowanego na bezimiennym cieku w hm

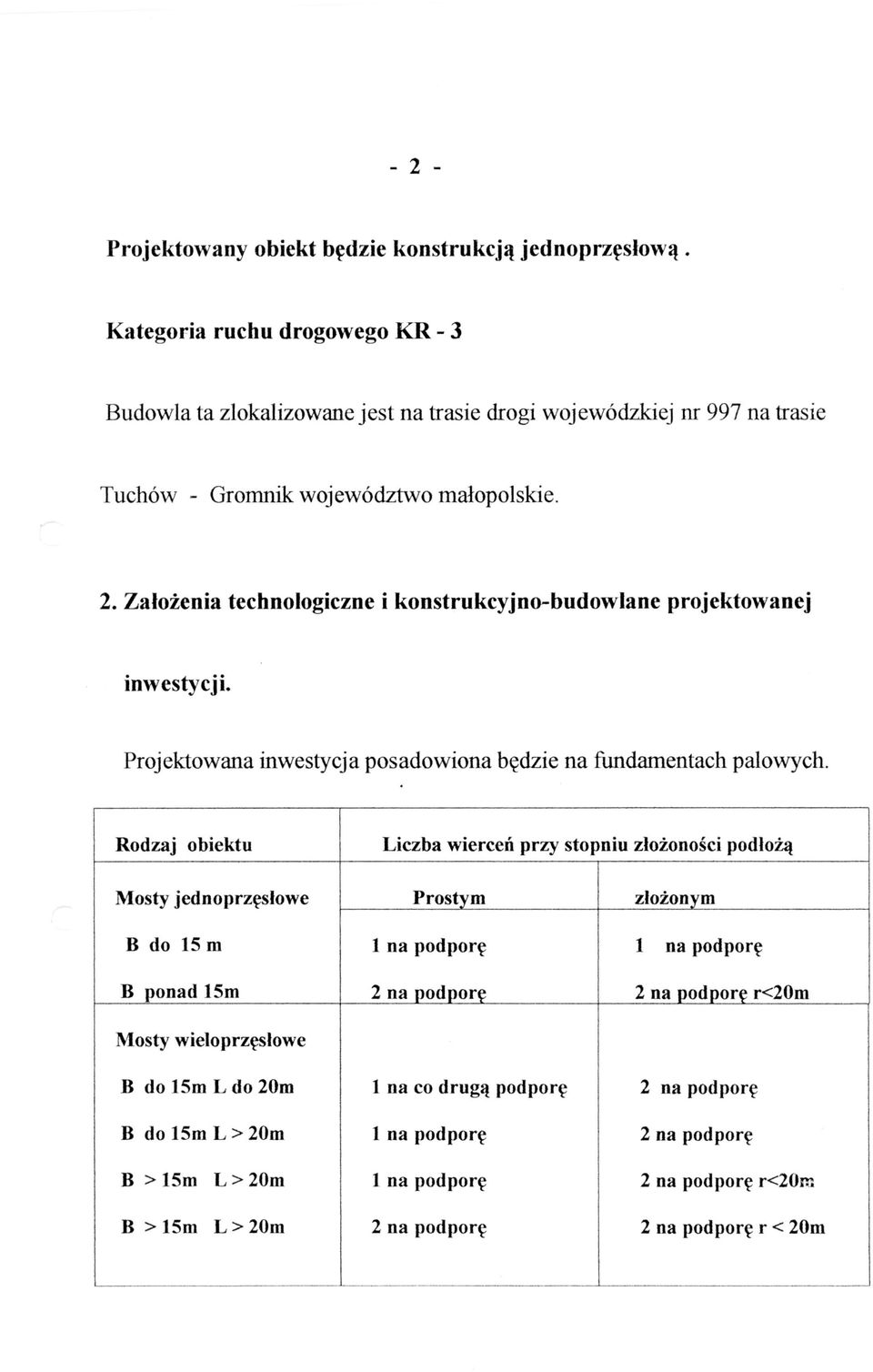

5 2 Projektowany obiekt bcdzie konstrukcjg jednoprzcslowq Kategoria ruchu drogowego KR - 3 Budowla to zlokalizowane jest na trasie drogi wojewodzkiej nr 997 na trasie TuchOw - Gromnik wojewodztwo malopolskie. 2. Zaloienia technotogiczne i konstrukcyjno-budowlane projektowanej inwestycji. Projektowana inwestycja posadowiona bcdzie na fundamentach palowych. Rodzaj obiektu Liczba wiercen przy stopniu zloionosci podloiq Mosty jednoprzeslowe B do 15 m B ponad 15m Mosty wieloprzeslowe B do 15m L do 20m B do 15m L > 20m B > 15m L > 20m B > 15m L > 20m Prostym 1 na podpore 2 na podpore 1 na co drugq podpore 1 na podpore 1 na podpore 2 na podpore zloionym 1 na podpore 2 na podpore r<20m 2 na podpore 2 na podpore 2 na podpore r<20n1 2 na podpore r < 20m

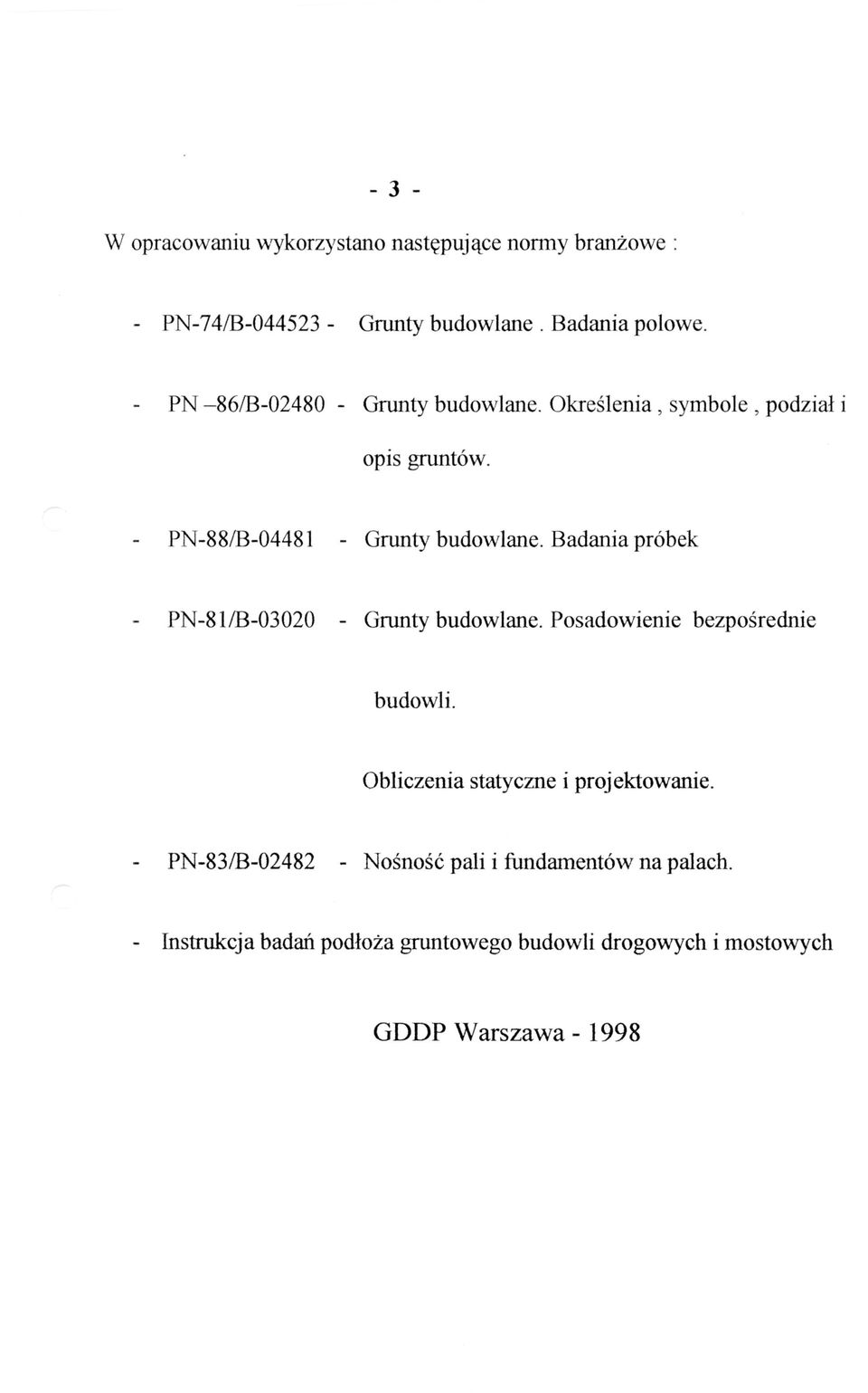

6 W opracowaniu wykorzystano nastcpujace normy bran2owe : PN-74/B Grunty budowlane Badania polowe. - PN 86/B Grunty budowlane. Okre lenia, symbole, podzial i opis gruntow. - PN-88/B Grunty budowlane. Badania probek PN-81/B Grunty budowlane. Posadowienie bezpo rednie budowli. Obliczenia statyczne i projektowanie. - PN-83/B No nok pali i fundamentow na palach. Instrukcja badan podlo2a gruntowego budowli drogowych i mostowych GDDP Warszawa

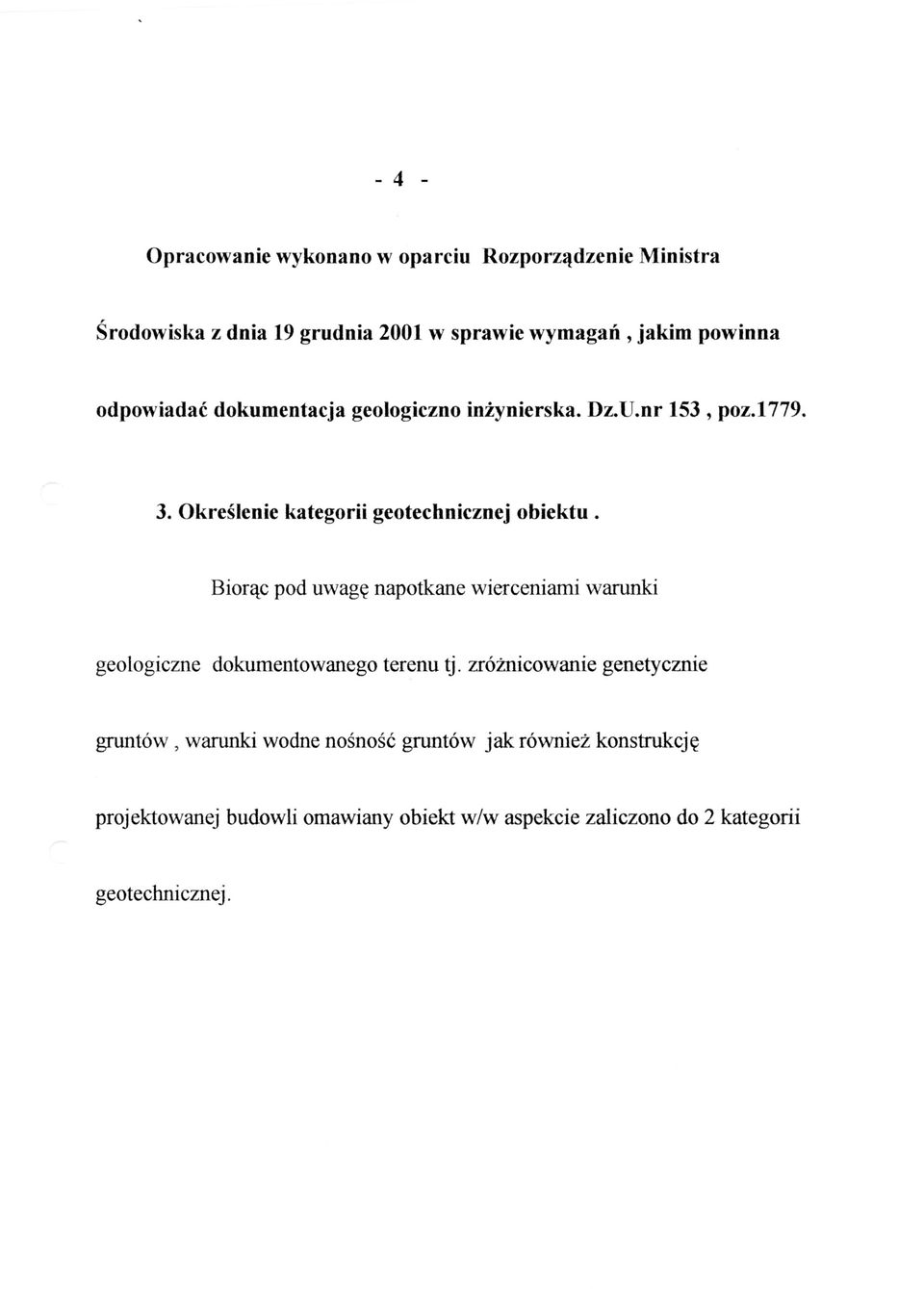

7 4 Opracowanie wykonano w oparciu Rozporzqdzenie Ministra Srodowiska z dnia 19 grudnia 2001 w sprawie wymagan, jakim powinna odpowiadae dokumentacja geologiczno inlynierska. Dz.U.nr 153, poz OkreSlenie kategorii geotechnicznej obiektu Biome pod uwagg napotkane wierceniami warunki geologiczne dokumentowanego terenu tj. zroznicowanie genetycznie gruntöw, warunki wodne no nok gruntow jak rowniez konstrukcjq projektowanej budowli omawiany obiekt w/w aspekcie zaliczono do 2 kategorii geotechnicznej.

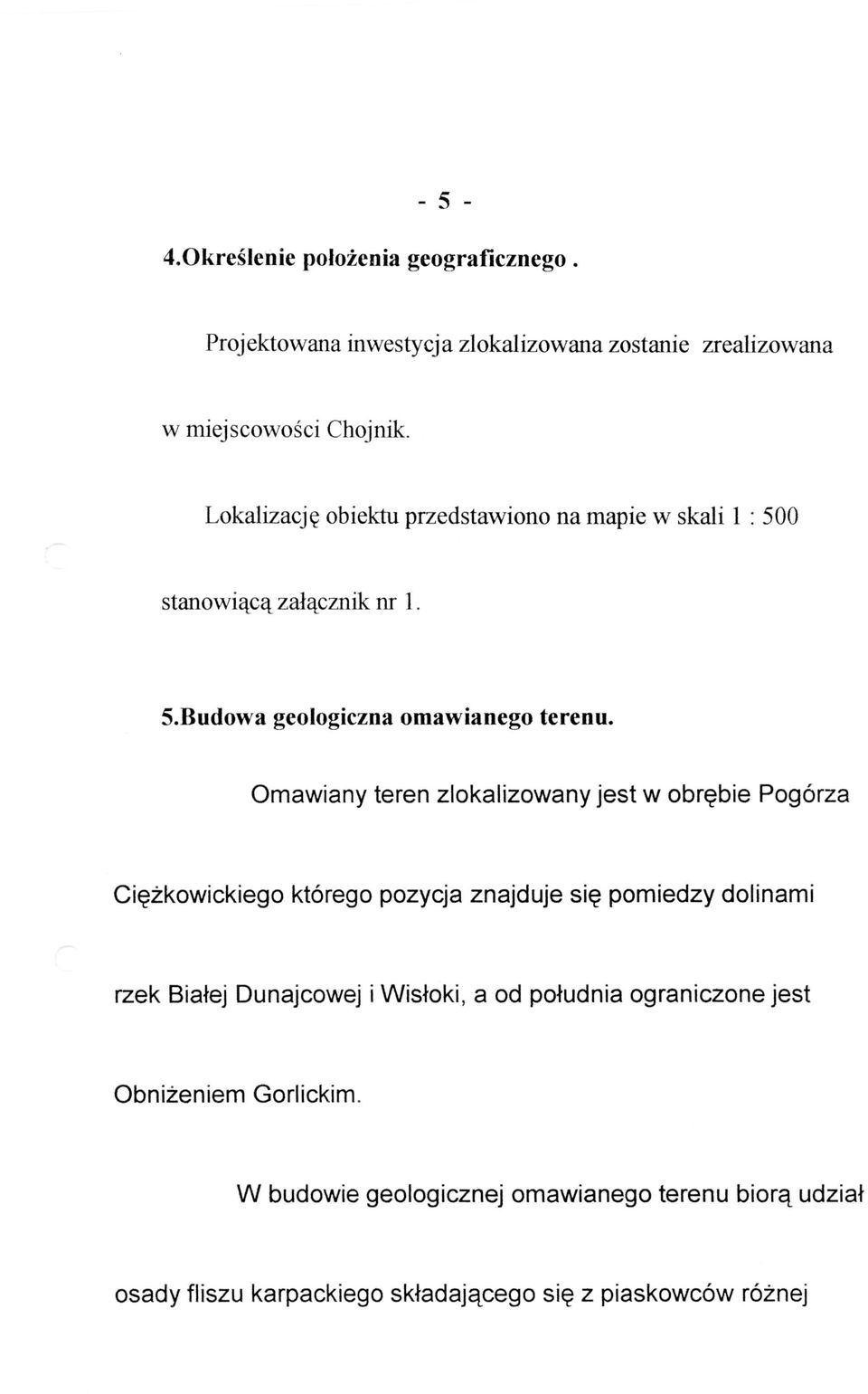

8 Ci± Ob Wosa kreAenie poloienia geograficznego Projektowana inwestycja zlokalizowana zostanie zrealizowana w miejscowosci Chojnik. Lokalizacjc obiektu przedstawiono na mapie w skali 1 : 500 stanowiaca_zalacznik nr 1. 5.Budowa geologiczna omawianego terenuȯm

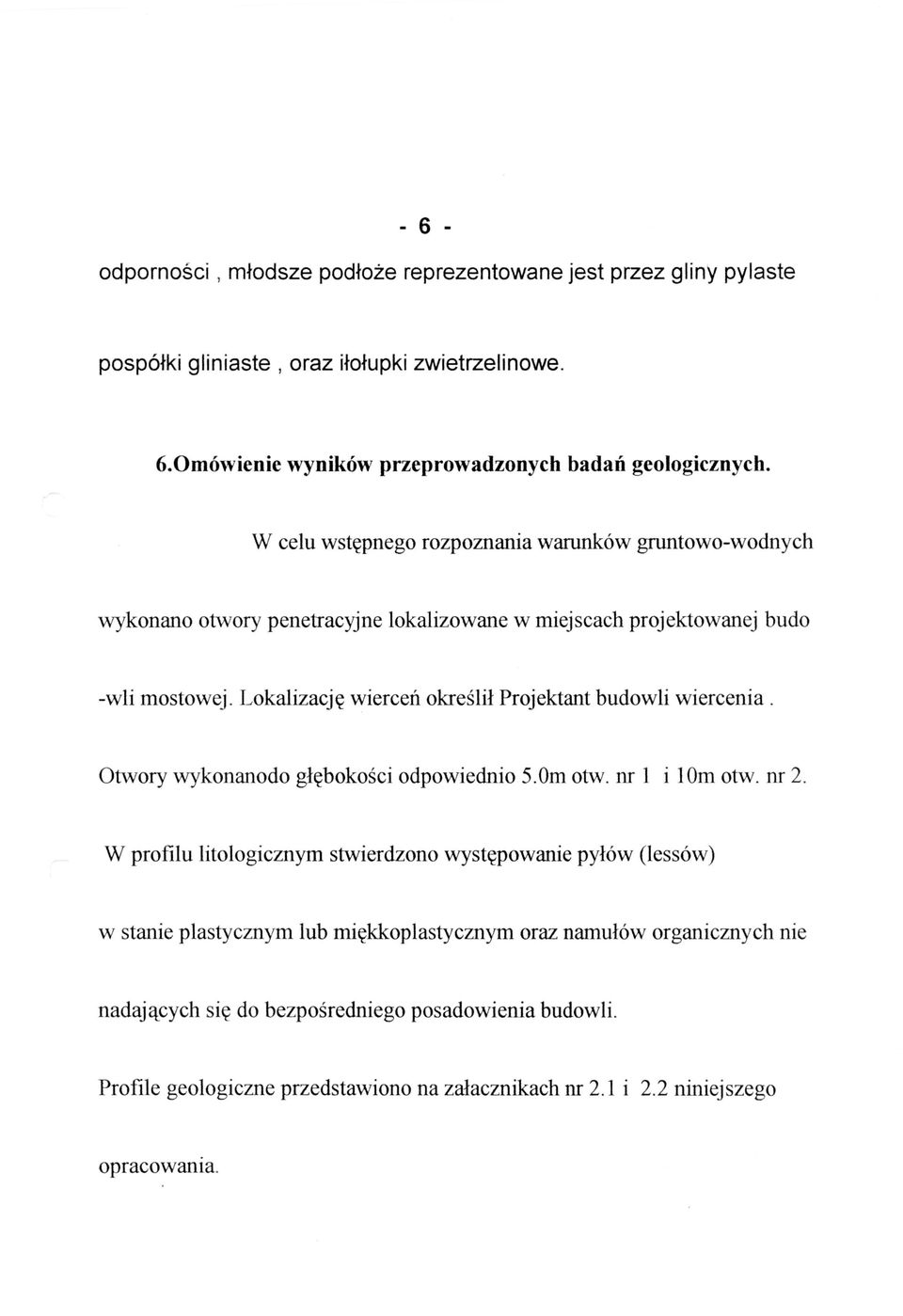

9 - 6 - odpornosci, mlodsze poollo2e reprezentowane jest przez gliny pylaste pospolki gliniaste, oraz ifolupki zwietrzelinowe. 6.0mOwienie wynikow przeprowadzonych badan geologicznych. W celu wstcpnego rozpoznania warunk6w gruntowo-wodnych wykonano otwory penetracyjne lokalizowane w miejscach projektowanej budo -wli mostowej. Lokalizacjc wiercen okre lil Projektant budowli wiercenia. Otwory wykonanodo glcbokoki odpowiednio 5.0m otw. nr 1 i 10m otw. nr 2. W profilu litologicznym stwierdzono wystcpowanie pylow (lessow) w stanie plastycznym lub mickkoplastycznym oraz namulow organicznych nie nadajgcych sic do bezpo redniego posadowienia budowli. Profile geologiczne przedstawiono na zalacznikach nr 2.1 i 2.2 niniejszego opracowania.

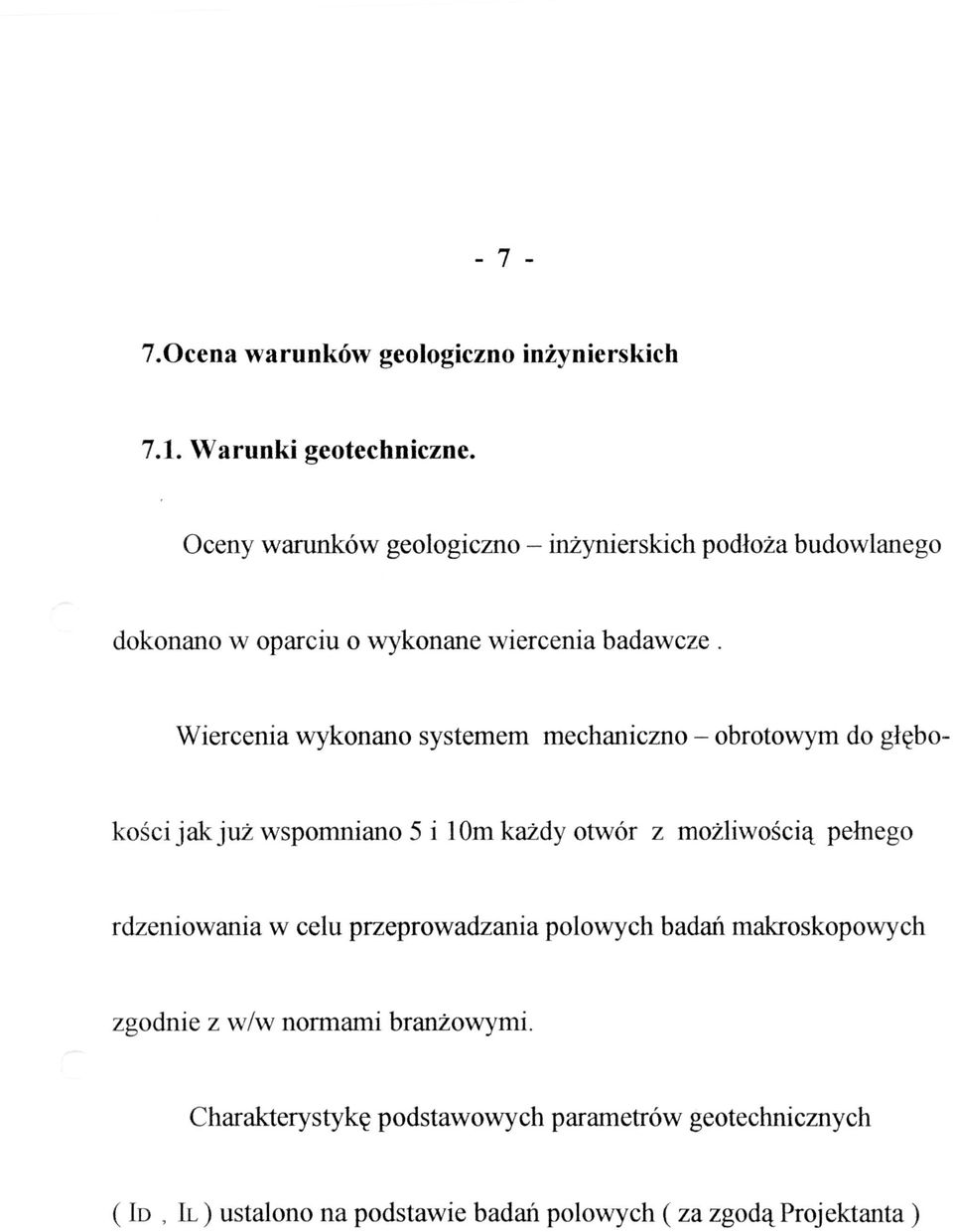

10 7 7.Ocena warunkow geologiczno iniynierskich 7.1. Warunki geotechniczne. Oceny warunkow geologiczno in2ynierskich podlo2a budowlanego dokonano w oparciu o wykonane wiercenia badawcze. Wiercenia wykonano systemem mechaniczno obrotowym do gigbokoki jak ju2 wspomniano 5 i 10m ka2dy otwor z mozliwoki4 pelnego rdzeniowania w celu przeprowadzania polowych badati makroskopowych zgodnie z w/w normami bran2owymi. Charakterystykc podstawowych parametrow geotechnicznych ( ID, IL) ustalono na podstawie badan polowych ( za zgodq Projektanta )

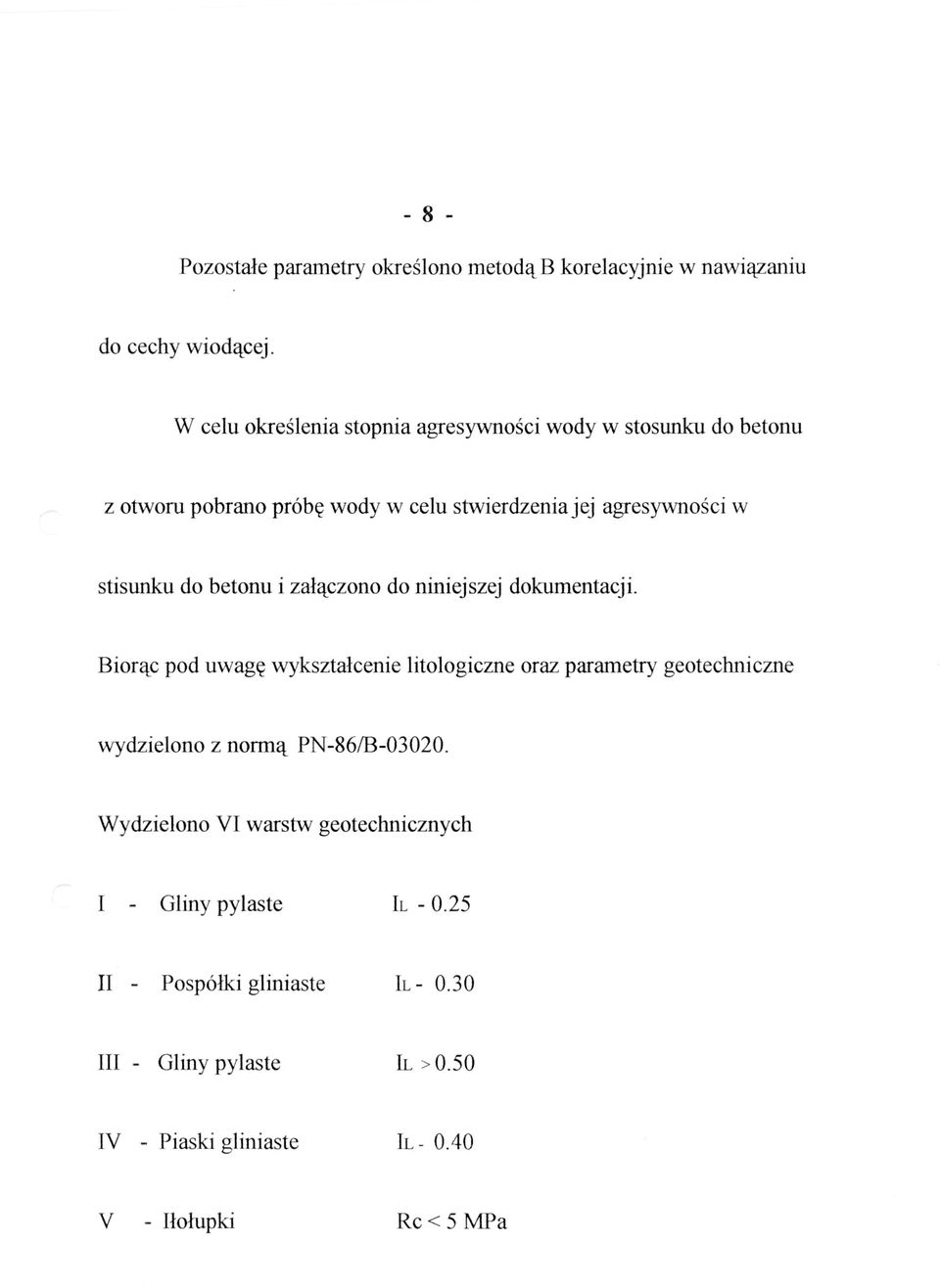

11 Pozostale parametry okreslono metoda B korelacyjnie w nawiazaniu do cechy wiodacej. W celu okreslenia stopnia agresywnosci wody w stosunku do betonu z otworu pobrano probc wody w celu stwierdzenia jej agresywnosci w stisunku do betonu i zalaczono do niniejszej dokumentacji. Biorac pod uwagc wyksztalcenie litologiczne oraz parametry geotechniczne wydzielono z norma PN-86/B Wydzielono VI warstw geotechnicznych I - Gliny pylaste IL II - PospOlki gliniaste IL III - Gliny pylaste IL > 0.50 IV - Piaski gliniaste IL V - Ilolupki Rc < 5 MPa

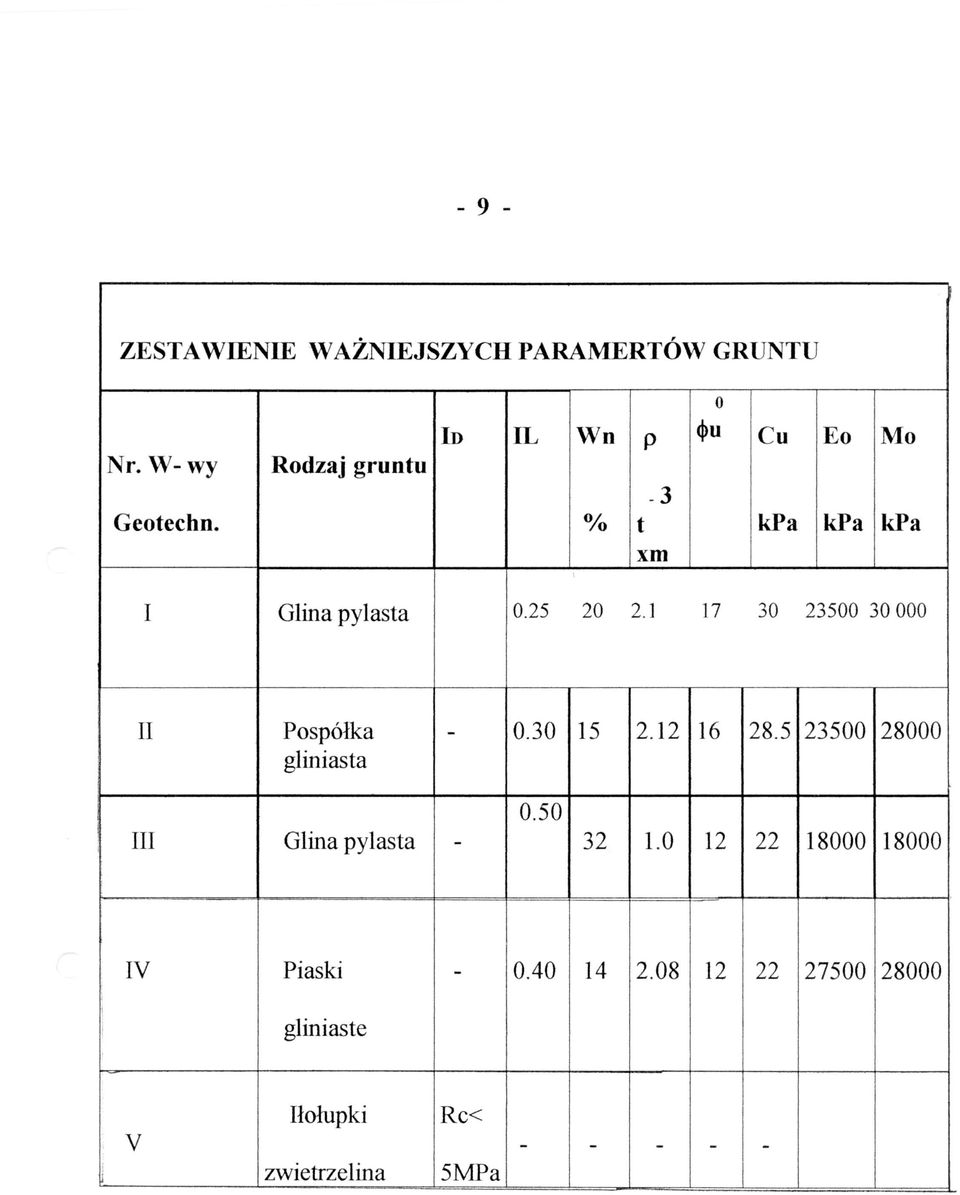

12 9 ZESTAWIENIE WANIEJSZYCH PARAMERTOW GRUNTU 0 Nr. W- wy Geotechn. Rodzaj gruntu In IL Wn % p -3 t xm (Iill Cu kpa Eo kpa Mo kpa I Glina pylasta II PospOlka gliniasta III Glina pylasta IV Piaski gliniaste V Ilolupki zwietrzelina Rc< 5MPa

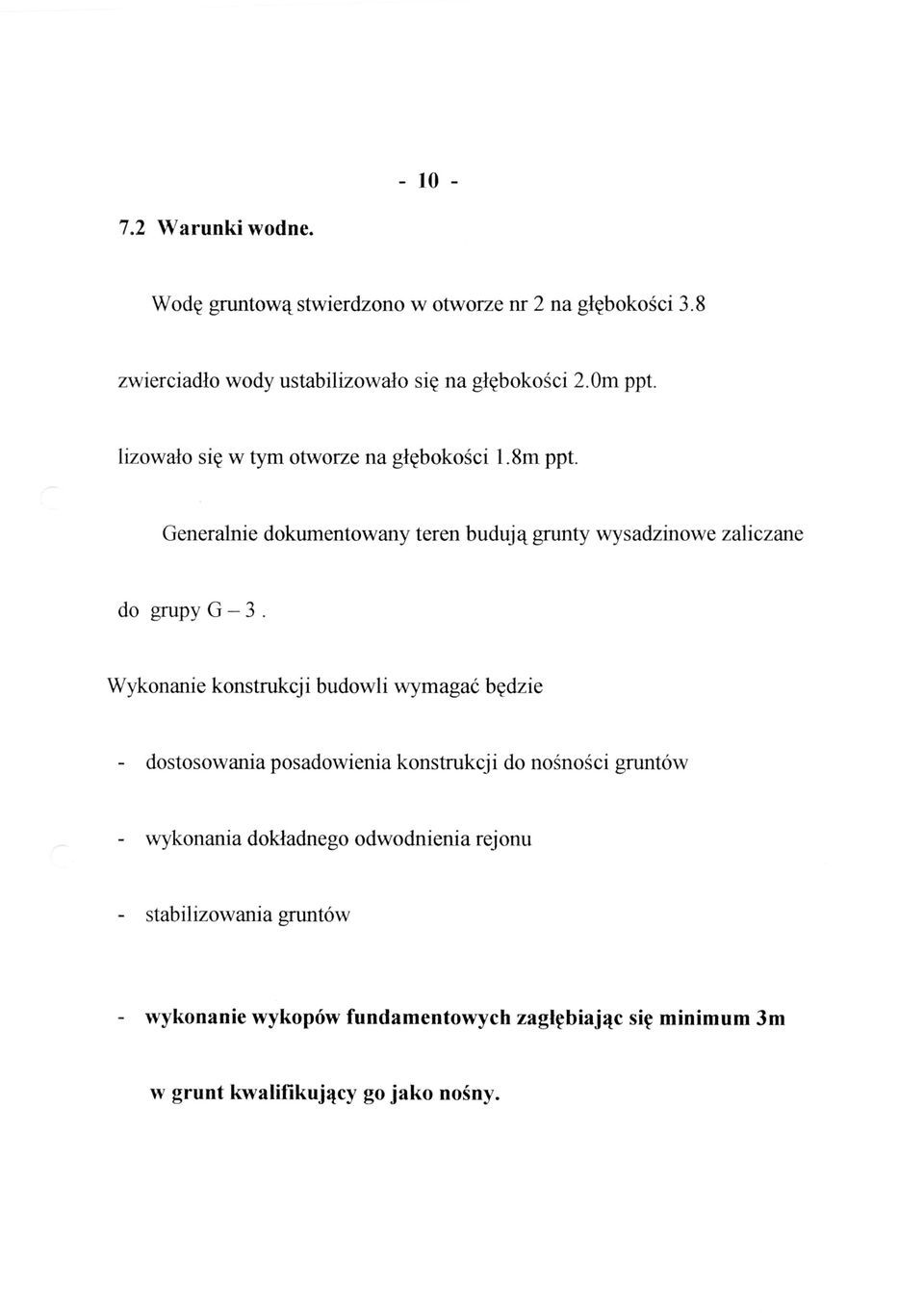

13 Warunki wodne. Wodc gruntowq stwierdzono w otworze nr 2 na glcboko ci 3.8 zwierciadlo wody ustabilizowalo sic na glcbokoki 2.0m ppt. lizowalo sic w tym otworze na glcbokoki 1.8m ppt. Generalnie dokumentowany teren budujg grunty wysadzinowe zaliczane do grupy G 3. Wykonanie konstrukcji budowli wymagae bcdzie dostosowania posadowienia konstrukcji do no no ci gruntow wykonania dokladnego odwodnienia rejonu stabilizowania gruntem wykonanie wykopow fundamentowych zaglgbiajlic sic minimum 3m w grunt kwalilikujgcy go jako nosny.

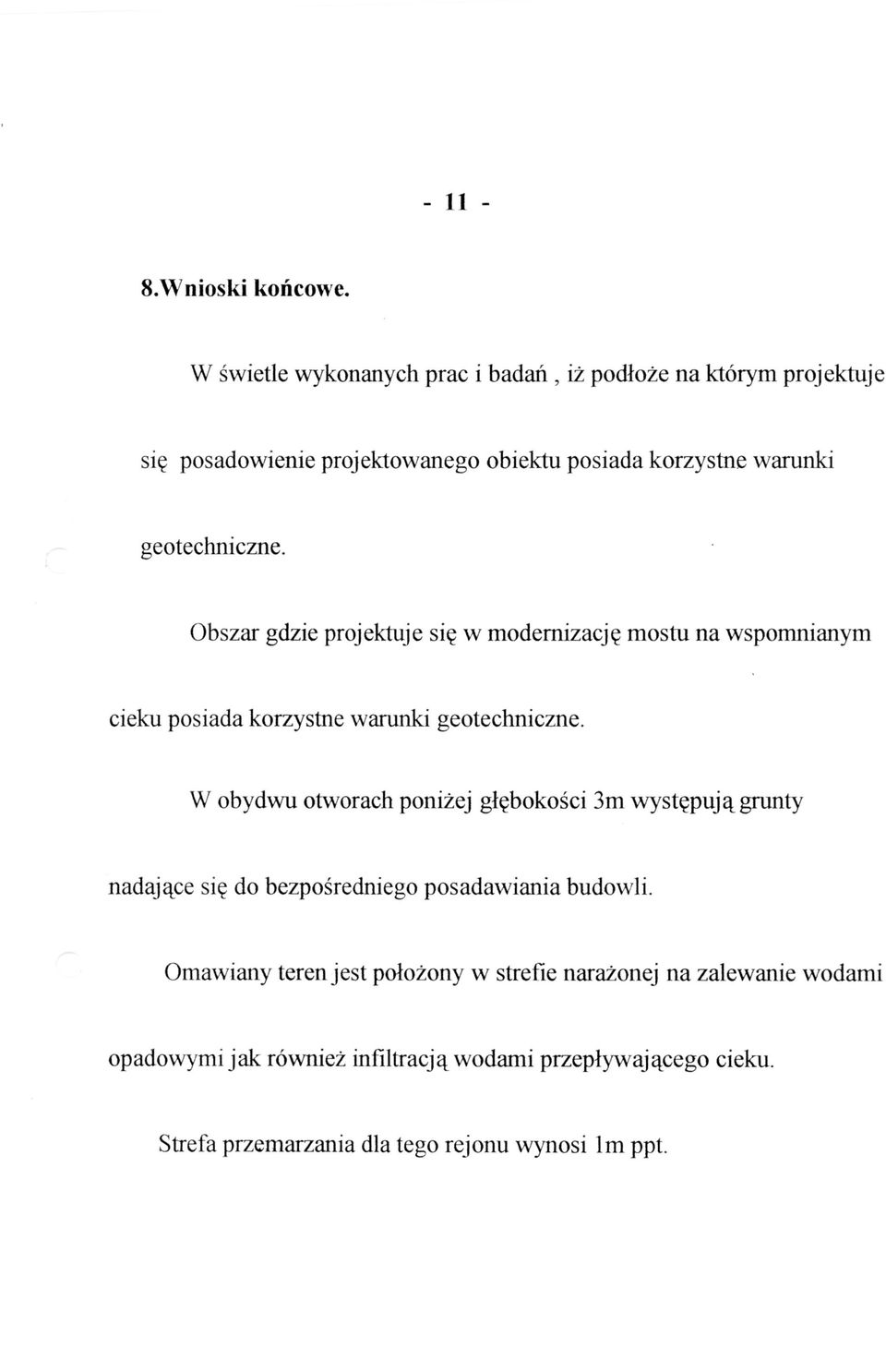

14 8.Wnioski koncowe. W wietle wykonanych prac i badan, iz podloze na ktorym projektuje sic posadowienie projektowanego obiektu posiada korzystne warunki geotechniczne. Obszar gdzie projektuje sic w modernizacjc mostu na wspomnianym cieku posiada korzystne warunki geotechniczne. W obydwu otworach ponizej gicbokoki 3m wystcpujq, grunty nadajgce sic do bezpo redniego posadawiania budowli. Omawiany teren jest polozony w strefie narazonej na zalewanie wodami opadowymi jak rownia infiltracjq, wodami przeplywajgcego cieku. Strefa przemarzania dla tego rejonu wynosi lm ppt.
