INSTRUKCJA OBSLUGI. Programator Willem 5.3 AT2 Firmy TELWIS

Transkrypt

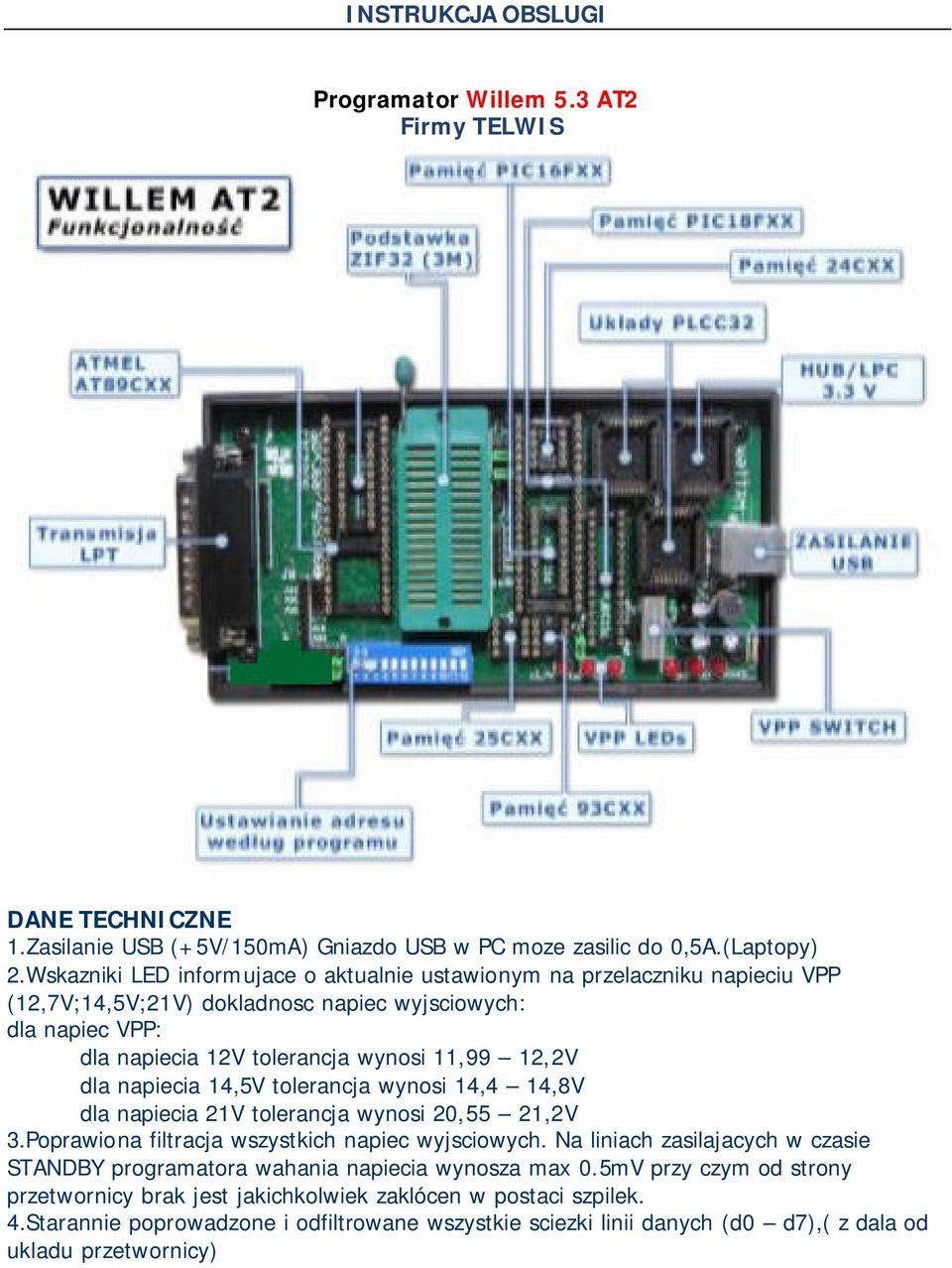

1 INSTRUKCJA OBSLUGI Programator Willem 5.3 AT2 Firmy TELWIS DANE TECHNICZNE 1.Zasilanie USB (+5V/150mA) Gniazdo USB w PC moze zasilic do 0,5A.(Laptopy) 2.Wskazniki LED informujace o aktualnie ustawionym na przelaczniku napieciu VPP (12,7V;14,5V;21V) dokladnosc napiec wyjsciowych: dla napiec VPP: dla napiecia 12V tolerancja wynosi 11,99 12,2V dla napiecia 14,5V tolerancja wynosi 14,4 14,8V dla napiecia 21V tolerancja wynosi 20,55 21,2V 3.Poprawiona filtracja wszystkich napiec wyjsciowych. Na liniach zasilajacych w czasie STANDBY programatora wahania napiecia wynosza max 0.5mV przy czym od strony przetwornicy brak jest jakichkolwiek zaklócen w postaci szpilek. 4.Starannie poprowadzone i odfiltrowane wszystkie sciezki linii danych (d0 d7),( z dala od ukladu przetwornicy)

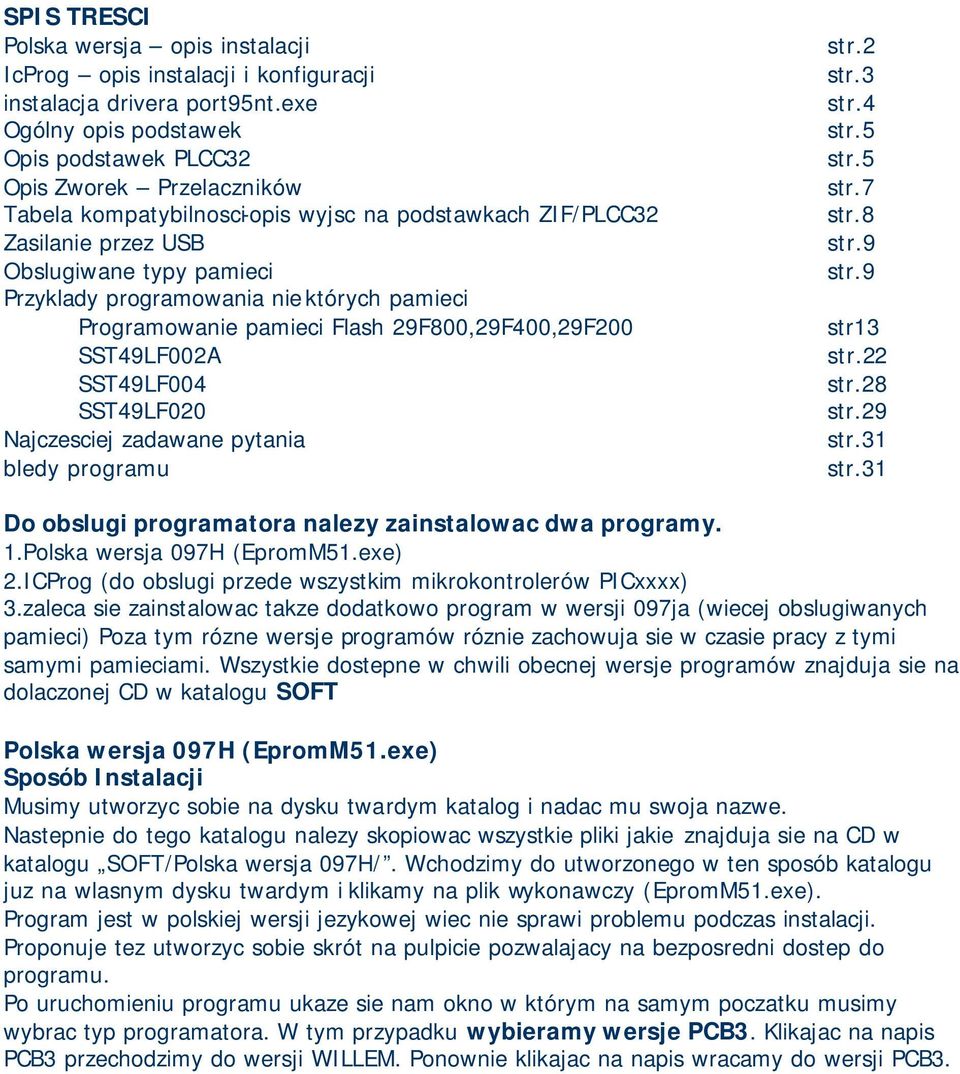

2 SPIS TRESCI Polska wersja opis instalacji IcProg opis instalacji i konfiguracji instalacja drivera port95nt.exe Ogólny opis podstawek Opis podstawek PLCC32 Opis Zworek Przelaczników Tabela kompatybilnosci-opis wyjsc na podstawkach ZIF/PLCC32 Zasilanie przez USB Obslugiwane typy pamieci Przyklady programowania niektórych pamieci Programowanie pamieci Flash 29F800,29F400,29F200 SST49LF002A SST49LF004 SST49LF020 Najczesciej zadawane pytania bledy programu str.2 str.3 str.4 str.5 str.5 str.7 str.8 str.9 str.9 str13 str.22 str.28 str.29 str.31 str.31 Do obslugi programatora nalezy zainstalowac dwa programy. 1.Polska wersja 097H (EpromM51.exe) 2.ICProg (do obslugi przede wszystkim mikrokontrolerów PICxxxx) 3.zaleca sie zainstalowac takze dodatkowo program w wersji 097ja (wiecej obslugiwanych pamieci) Poza tym rózne wersje programów róznie zachowuja sie w czasie pracy z tymi samymi pamieciami. Wszystkie dostepne w chwili obecnej wersje programów znajduja sie na dolaczonej CD w katalogu SOFT Polska wersja 097H (EpromM51.exe) Sposób Instalacji Musimy utworzyc sobie na dysku twardym katalog i nadac mu swoja nazwe. Nastepnie do tego katalogu nalezy skopiowac wszystkie pliki jakie znajduja sie na CD w katalogu SOFT/Polska wersja 097H/. Wchodzimy do utworzonego w ten sposób katalogu juz na wlasnym dysku twardym i klikamy na plik wykonawczy (EpromM51.exe). Program jest w polskiej wersji jezykowej wiec nie sprawi problemu podczas instalacji. Proponuje tez utworzyc sobie skrót na pulpicie pozwalajacy na bezposredni dostep do programu. Po uruchomieniu programu ukaze sie nam okno w którym na samym poczatku musimy wybrac typ programatora. W tym przypadku wybieramy wersje PCB3. Klikajac na napis PCB3 przechodzimy do wersji WILLEM. Ponownie klikajac na napis wracamy do wersji PCB3.

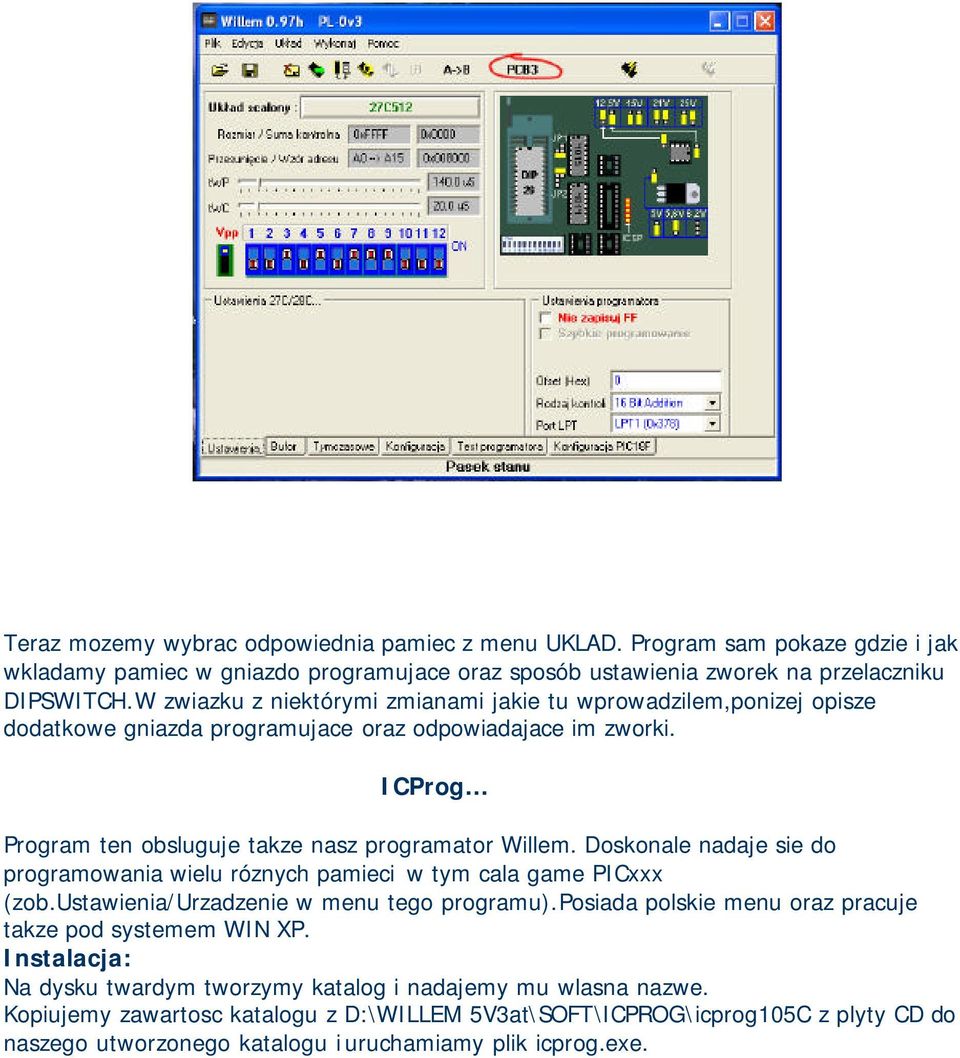

3 Teraz mozemy wybrac odpowiednia pamiec z menu UKLAD. Program sam pokaze gdzie i jak wkladamy pamiec w gniazdo programujace oraz sposób ustawienia zworek na przelaczniku DIPSWITCH.W zwiazku z niektórymi zmianami jakie tu wprowadzilem,ponizej opisze dodatkowe gniazda programujace oraz odpowiadajace im zworki. ICProg Program ten obsluguje takze nasz programator Willem. Doskonale nadaje sie do programowania wielu róznych pamieci w tym cala game PICxxx (zob.ustawienia/urzadzenie w menu tego programu).posiada polskie menu oraz pracuje takze pod systemem WIN XP. Instalacja: Na dysku twardym tworzymy katalog i nadajemy mu wlasna nazwe. Kopiujemy zawartosc katalogu z D:\WILLEM 5V3at\SOFT\ICPROG\icprog105C z plyty CD do naszego utworzonego katalogu i uruchamiamy plik icprog.exe.

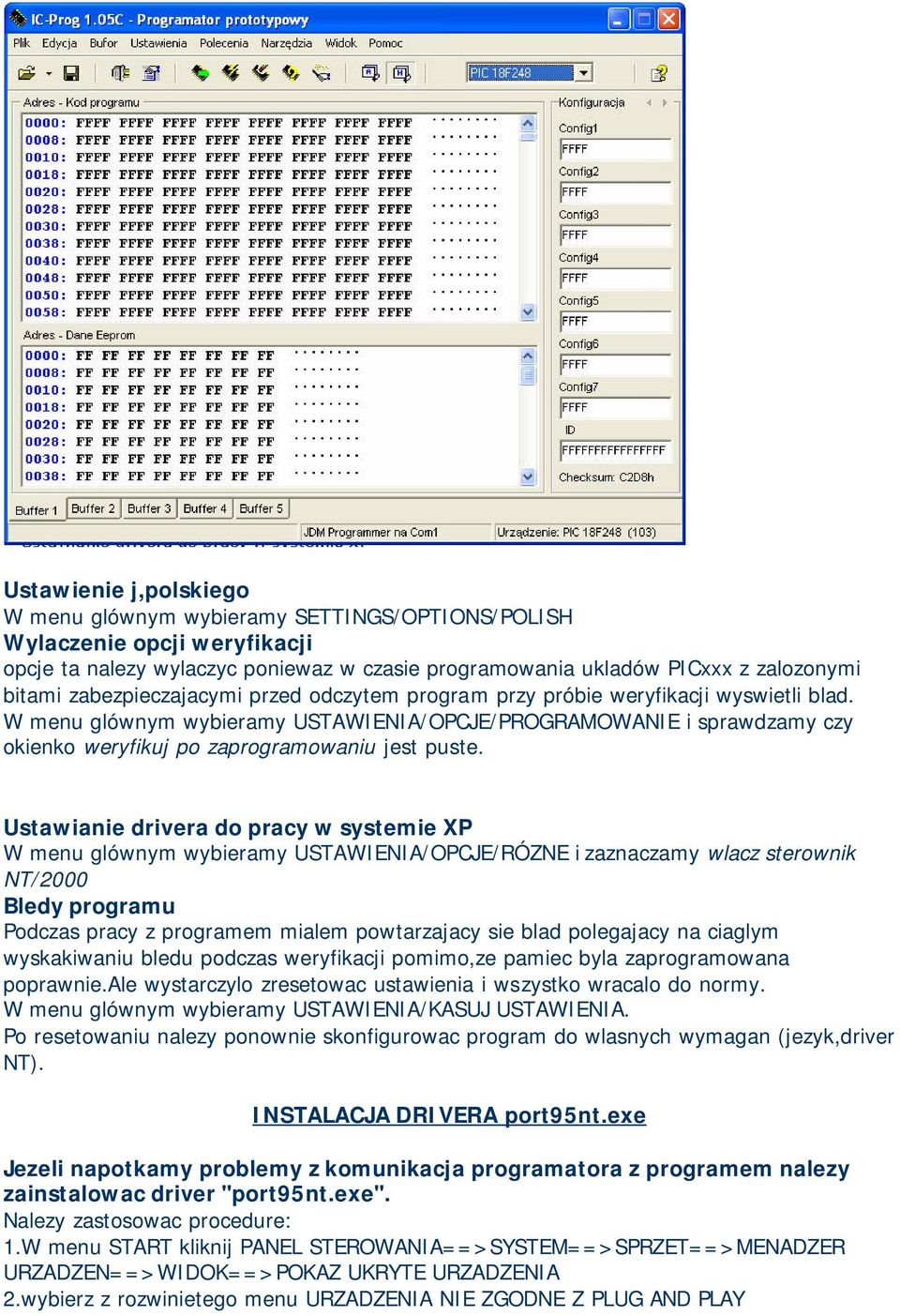

4 Ustawienie j,polskiego W menu glównym wybieramy SETTINGS/OPTIONS/POLISH Wylaczenie opcji weryfikacji opcje ta nalezy wylaczyc poniewaz w czasie programowania ukladów PICxxx z zalozonymi bitami zabezpieczajacymi przed odczytem program przy próbie weryfikacji wyswietli blad. W menu glównym wybieramy USTAWIENIA/OPCJE/PROGRAMOWANIE i sprawdzamy czy okienko weryfikuj po zaprogramowaniu jest puste. Ustawianie drivera do pracy w systemie XP W menu glównym wybieramy USTAWIENIA/OPCJE/RÓZNE i zaznaczamy wlacz sterownik NT/2000 Bledy programu Podczas pracy z programem mialem powtarzajacy sie blad polegajacy na ciaglym wyskakiwaniu bledu podczas weryfikacji pomimo,ze pamiec byla zaprogramowana poprawnie.ale wystarczylo zresetowac ustawienia i wszystko wracalo do normy. W menu glównym wybieramy USTAWIENIA/KASUJ USTAWIENIA. Po resetowaniu nalezy ponownie skonfigurowac program do wlasnych wymagan (jezyk,driver NT). INSTALACJA DRIVERA port95nt.exe Jezeli napotkamy problemy z komunikacja programatora z programem nalezy zainstalowac driver "port95nt.exe". Nalezy zastosowac procedure: 1.W menu START kliknij PANEL STEROWANIA==>SYSTEM==>SPRZET==>MENADZER URZADZEN==>WIDOK==>POKAZ UKRYTE URZADZENIA 2.wybierz z rozwinietego menu URZADZENIA NIE ZGODNE Z PLUG AND PLAY

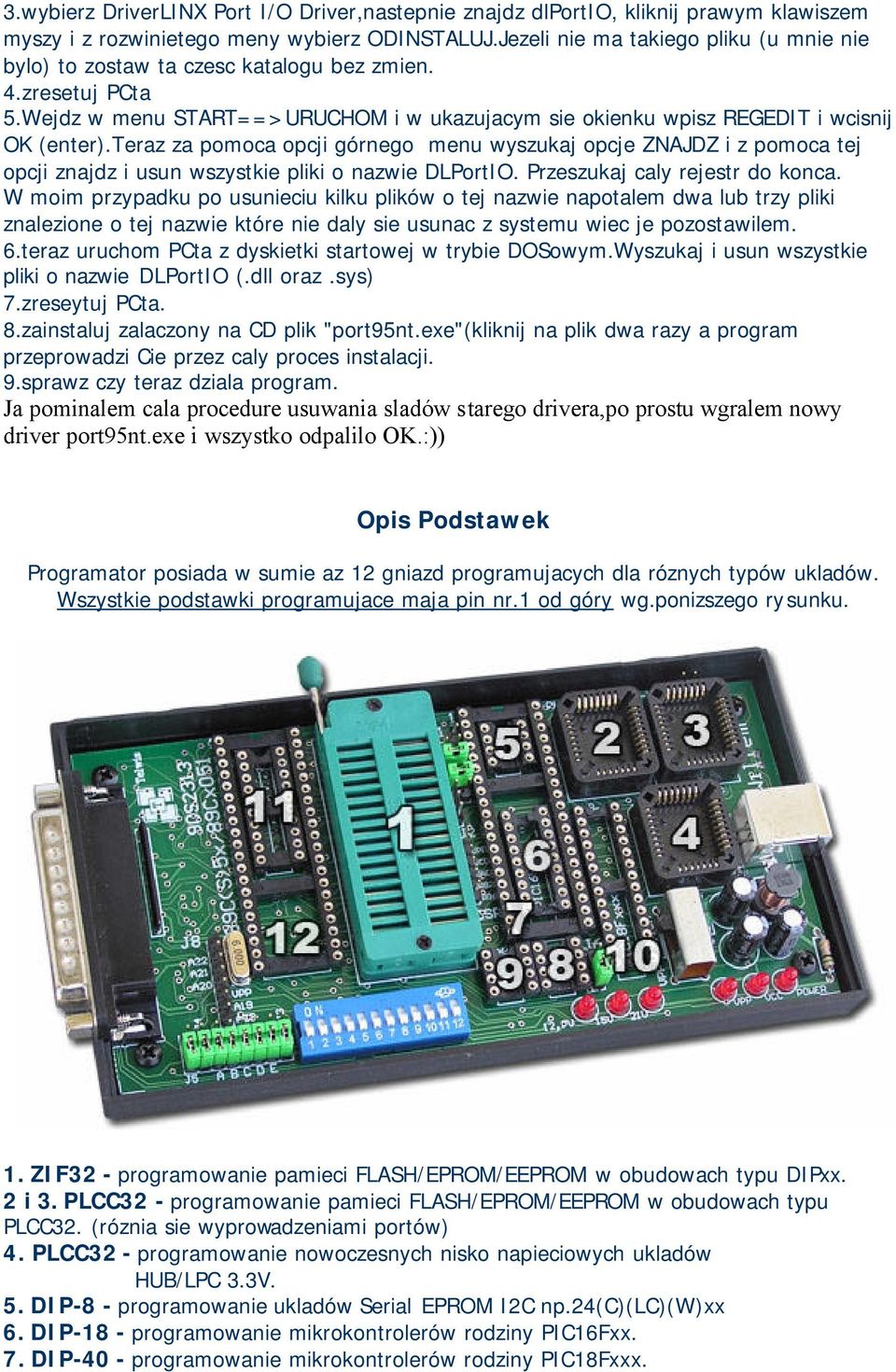

5 3.wybierz DriverLINX Port I/O Driver,nastepnie znajdz dlportio, kliknij prawym klawiszem myszy i z rozwinietego meny wybierz ODINSTALUJ.Jezeli nie ma takiego pliku (u mnie nie bylo) to zostaw ta czesc katalogu bez zmien. 4.zresetuj PCta 5.Wejdz w menu START==>URUCHOM i w ukazujacym sie okienku wpisz REGEDIT i wcisnij OK (enter).teraz za pomoca opcji górnego menu wyszukaj opcje ZNAJDZ i z pomoca tej opcji znajdz i usun wszystkie pliki o nazwie DLPortIO. Przeszukaj caly rejestr do konca. W moim przypadku po usunieciu kilku plików o tej nazwie napotalem dwa lub trzy pliki znalezione o tej nazwie które nie daly sie usunac z systemu wiec je pozostawilem. 6.teraz uruchom PCta z dyskietki startowej w trybie DOSowym.Wyszukaj i usun wszystkie pliki o nazwie DLPortIO (.dll oraz.sys) 7.zreseytuj PCta. 8.zainstaluj zalaczony na CD plik "port95nt.exe"(kliknij na plik dwa razy a program przeprowadzi Cie przez caly proces instalacji. 9.sprawz czy teraz dziala program. Ja pominalem cala procedure usuwania sladów starego drivera,po prostu wgralem nowy driver port95nt.exe i wszystko odpalilo OK.:)) Opis Podstawek Programator posiada w sumie az 12 gniazd programujacych dla róznych typów ukladów. Wszystkie podstawki programujace maja pin nr.1 od góry wg.ponizszego rysunku. 1. ZIF32 - programowanie pamieci FLASH/EPROM/EEPROM w obudowach typu DIPxx. 2 i 3. PLCC32 - programowanie pamieci FLASH/EPROM/EEPROM w obudowach typu PLCC32. (róznia sie wyprowadzeniami portów) 4. PLCC32 - programowanie nowoczesnych nisko napieciowych ukladów HUB/LPC 3.3V. 5. DIP-8 - programowanie ukladów Serial EPROM I2C np.24(c)(lc)(w)xx 6. DIP-18 - programowanie mikrokontrolerów rodziny PIC16Fxx. 7. DIP-40 - programowanie mikrokontrolerów rodziny PIC18Fxxx.

6 8. DIP-8 - programowanie ukladów Microwire 93Cxx. 9. DIP-8 - programowanie ukladów SPI 25Cxxxx. 10. DIP-28 - programowanie mikrokontrolerów rodziny PIC18Fxxx. 11.DIP-20 nie uzywana (przewidziana dla 89Sx051) 12.DIP-40 programowanie mikrokontrolerów rodziny AT89S(C)5x Jest jedna zasada-tylko jeden uklad w danej chwili moze znajdowac sie w podstawce. Zasadnicza podstawka to ZIF32.Po wybraniu danego typu pamieci z menu programu ukazuje sie ta podstawka razem z wybrana pamiecia oraz sposobem w jaki nalezy umiescic ta pamiec. Wszystkie trzy pozostale podstawki typu PLCC32 sa umieszczone na programatorze Willem zgodnie z ponizszym rysunkiem. Pierwsze dwie podstawki PLCC32 umieszczone w górnym rzedzie sa przeznaczone do pamieci 5V (lewa Nr2.) oraz 3,3V (prawa Nr3.). Podstawka lewa (Nr.2 na zdjeciu) -Mozna tu programowac duza game pamieci typu flash np.w49f002 (jako AT49F002),29F040,AM29F010. Prawa podstawka (Nr.3 na zdjeciu) przeznaczona jest do pamieci na 3,3V.Ale i tu uwaga na wyprowadzenia róznych pamieci (moga sie róznic). Na plycie jest schemat Willema a na schemacie rozklad koncówek od wszystkich podstawek PLCC32. Przed wlozeniem pamieci do którejkolwiek PLCC32 nalezy zapoznac sie z ta pamiecia (tzw.pdf-em). Podstawka (Nr.4 na zdjeciu) w drugim rzedzie (jako pojedyncza PLCC32) przeznaczona jest do pamieci których wyprowadzenia zgodne sa z np.27c512 (EPROM) i byla czesto wymieniana przez dotychczasowych uzytkowników Willema jako jedna z czesciej potrzebnych w codziennej pracy. Róznica miedzy górna PLCC32-5V a podstawka 27C512 jest w innym

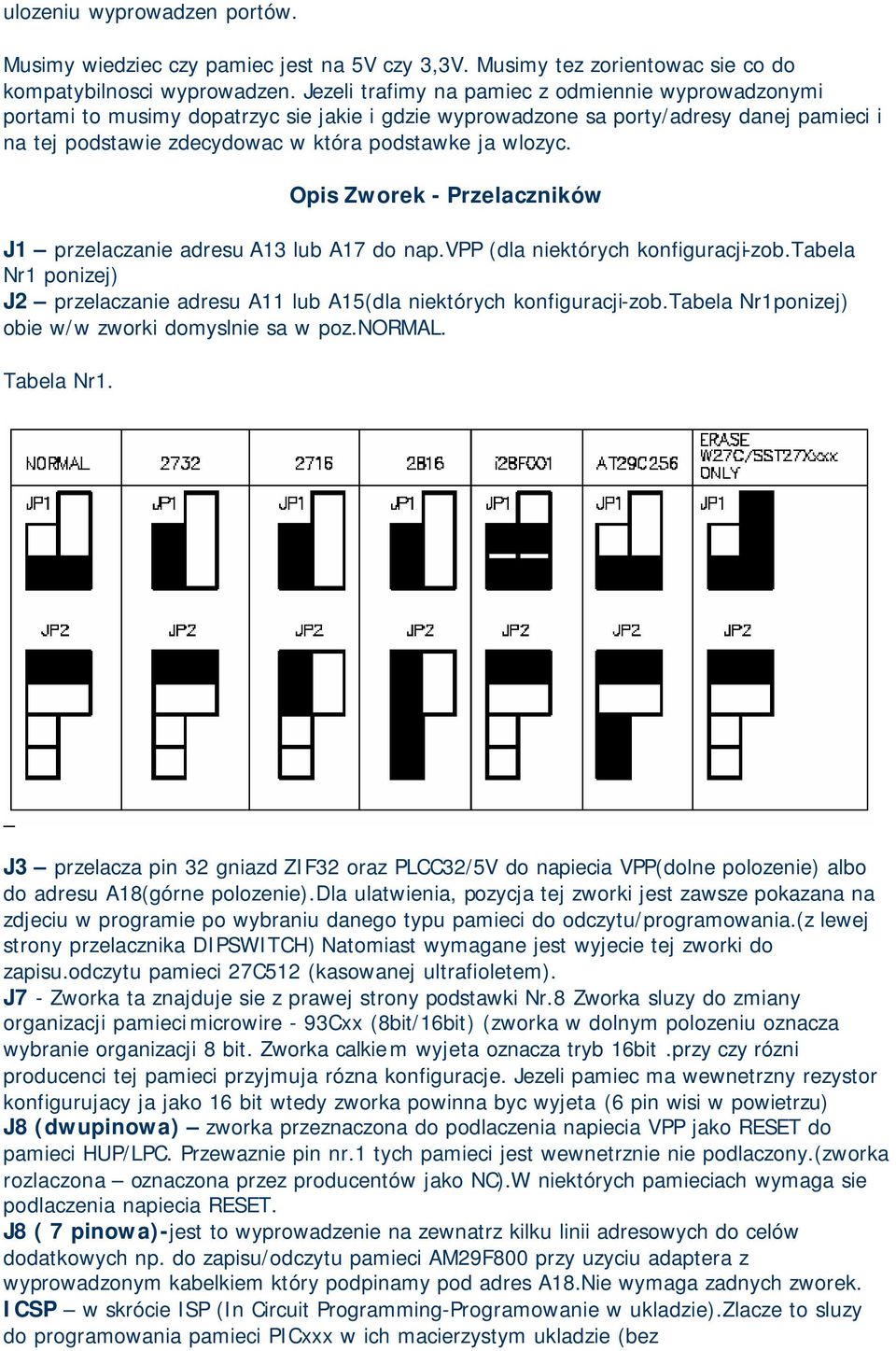

7 ulozeniu wyprowadzen portów. Musimy wiedziec czy pamiec jest na 5V czy 3,3V. Musimy tez zorientowac sie co do kompatybilnosci wyprowadzen. Jezeli trafimy na pamiec z odmiennie wyprowadzonymi portami to musimy dopatrzyc sie jakie i gdzie wyprowadzone sa porty/adresy danej pamieci i na tej podstawie zdecydowac w która podstawke ja wlozyc. Opis Zworek - Przelaczników J1 przelaczanie adresu A13 lub A17 do nap.vpp (dla niektórych konfiguracji-zob.tabela Nr1 ponizej) J2 przelaczanie adresu A11 lub A15(dla niektórych konfiguracji-zob.tabela Nr1ponizej) obie w/w zworki domyslnie sa w poz.normal. Tabela Nr1. J3 przelacza pin 32 gniazd ZIF32 oraz PLCC32/5V do napiecia VPP(dolne polozenie) albo do adresu A18(górne polozenie).dla ulatwienia, pozycja tej zworki jest zawsze pokazana na zdjeciu w programie po wybraniu danego typu pamieci do odczytu/programowania.(z lewej strony przelacznika DIPSWITCH) Natomiast wymagane jest wyjecie tej zworki do zapisu.odczytu pamieci 27C512 (kasowanej ultrafioletem). J7 - Zworka ta znajduje sie z prawej strony podstawki Nr.8 Zworka sluzy do zmiany organizacji pamieci microwire - 93Cxx (8bit/16bit) (zworka w dolnym polozeniu oznacza wybranie organizacji 8 bit. Zworka calkiem wyjeta oznacza tryb 16bit.przy czy rózni producenci tej pamieci przyjmuja rózna konfiguracje. Jezeli pamiec ma wewnetrzny rezystor konfigurujacy ja jako 16 bit wtedy zworka powinna byc wyjeta (6 pin wisi w powietrzu) J8 (dwupinowa) zworka przeznaczona do podlaczenia napiecia VPP jako RESET do pamieci HUP/LPC. Przewaznie pin nr.1 tych pamieci jest wewnetrznie nie podlaczony.(zworka rozlaczona oznaczona przez producentów jako NC).W niektórych pamieciach wymaga sie podlaczenia napiecia RESET. J8 ( 7 pinowa)-jest to wyprowadzenie na zewnatrz kilku linii adresowych do celów dodatkowych np. do zapisu/odczytu pamieci AM29F800 przy uzyciu adaptera z wyprowadzonym kabelkiem który podpinamy pod adres A18.Nie wymaga zadnych zworek. ICSP w skrócie ISP (In Circuit Programming-Programowanie w ukladzie).zlacze to sluzy do programowania pamieci PICxxx w ich macierzystym ukladzie (bez

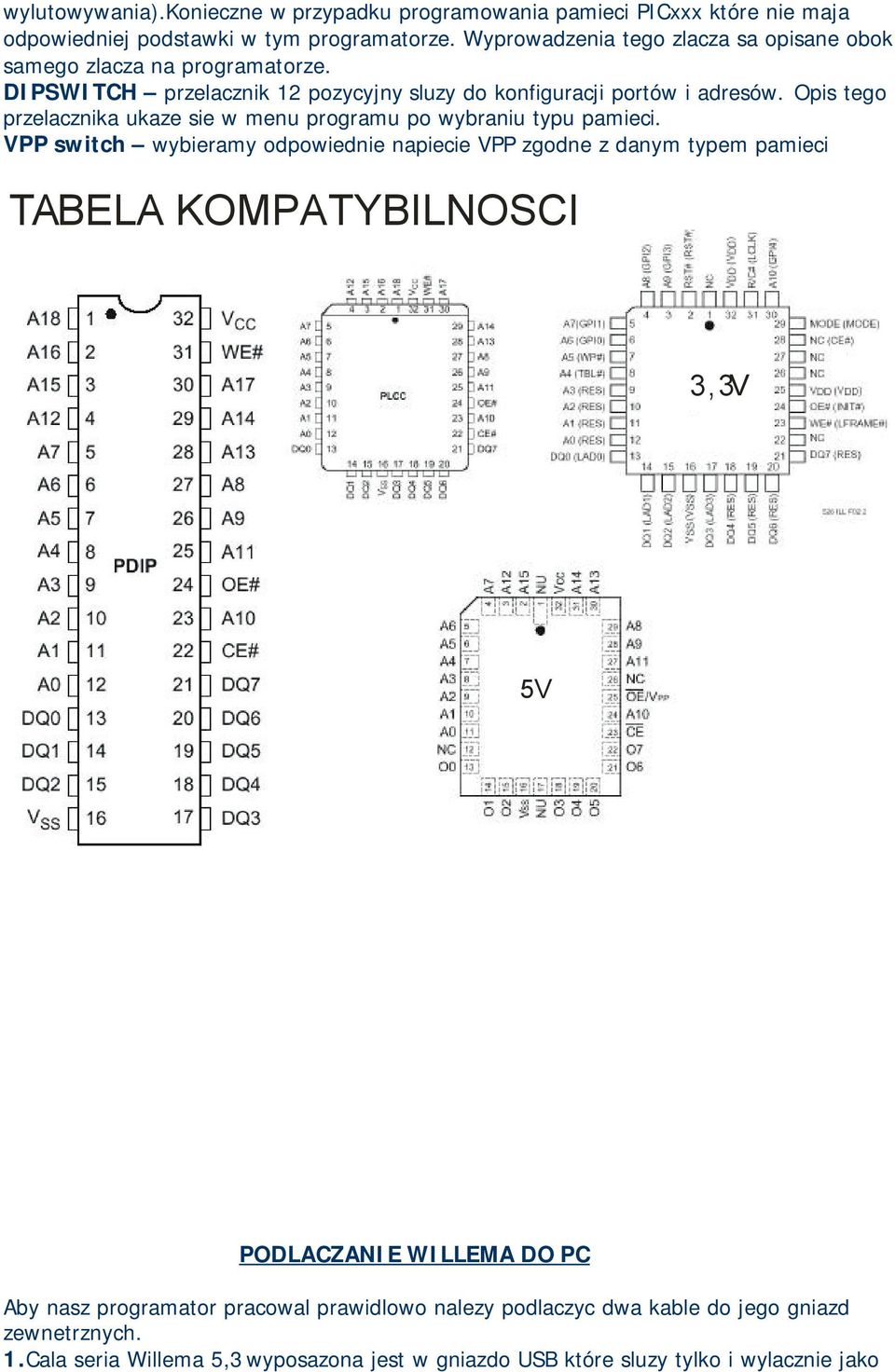

8 wylutowywania).konieczne w przypadku programowania pamieci PICxxx które nie maja odpowiedniej podstawki w tym programatorze. Wyprowadzenia tego zlacza sa opisane obok samego zlacza na programatorze. DIPSWITCH przelacznik 12 pozycyjny sluzy do konfiguracji portów i adresów. Opis tego przelacznika ukaze sie w menu programu po wybraniu typu pamieci. VPP switch wybieramy odpowiednie napiecie VPP zgodne z danym typem pamieci TABELA KOMPATYBILNOSCI 3,3V 5V PODLACZANIE WILLEMA DO PC Aby nasz programator pracowal prawidlowo nalezy podlaczyc dwa kable do jego gniazd zewnetrznych. 1.Cala seria Willema 5,3 wyposazona jest w gniazdo USB które sluzy tylko i wylacznie jako

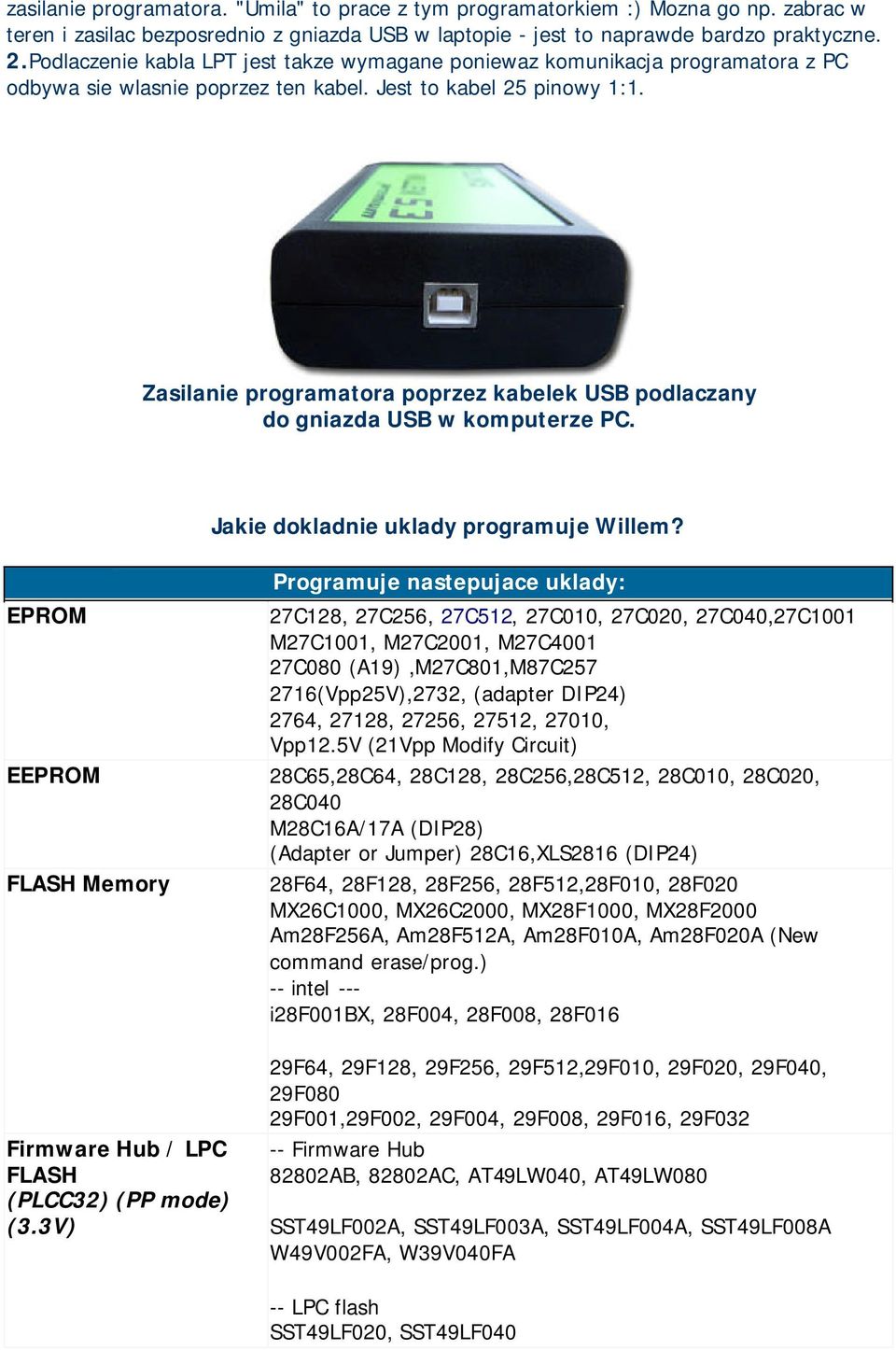

9 zasilanie programatora. "Umila" to prace z tym programatorkiem :) Mozna go np. zabrac w teren i zasilac bezposrednio z gniazda USB w laptopie - jest to naprawde bardzo praktyczne. 2.Podlaczenie kabla LPT jest takze wymagane poniewaz komunikacja programatora z PC odbywa sie wlasnie poprzez ten kabel. Jest to kabel 25 pinowy 1:1. Zasilanie programatora poprzez kabelek USB podlaczany do gniazda USB w komputerze PC. Jakie dokladnie uklady programuje Willem? Programuje nastepujace uklady: EPROM 27C128, 27C256, 27C512, 27C010, 27C020, 27C040,27C1001 M27C1001, M27C2001, M27C C080 (A19),M27C801,M87C (Vpp25V),2732, (adapter DIP24) 2764, 27128, 27256, 27512, 27010, Vpp12.5V (21Vpp Modify Circuit) EEPROM 28C65,28C64, 28C128, 28C256,28C512, 28C010, 28C020, 28C040 M28C16A/17A (DIP28) (Adapter or Jumper) 28C16,XLS2816 (DIP24) FLASH Memory 28F64, 28F128, 28F256, 28F512,28F010, 28F020 MX26C1000, MX26C2000, MX28F1000, MX28F2000 Am28F256A, Am28F512A, Am28F010A, Am28F020A (New command erase/prog.) -- intel --- i28f001bx, 28F004, 28F008, 28F016 Firmware Hub / LPC FLASH (PLCC32) (PP mode) (3.3V) 29F64, 29F128, 29F256, 29F512,29F010, 29F020, 29F040, 29F080 29F001,29F002, 29F004, 29F008, 29F016, 29F Firmware Hub 82802AB, 82802AC, AT49LW040, AT49LW080 SST49LF002A, SST49LF003A, SST49LF004A, SST49LF008A W49V002FA, W39V040FA -- LPC flash SST49LF020, SST49LF040

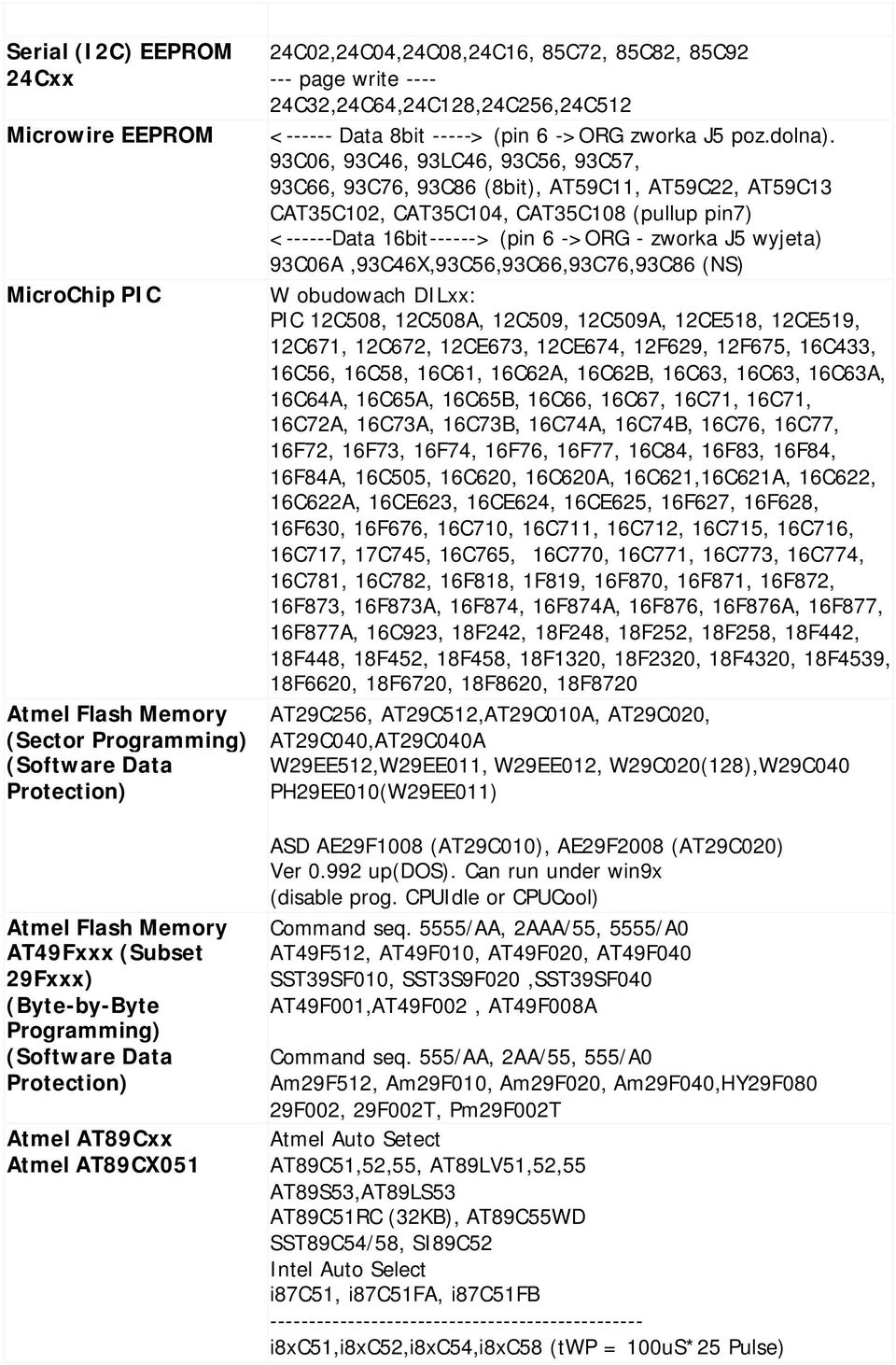

10 Serial (I2C) EEPROM 24Cxx Microwire EEPROM MicroChip PIC Atmel Flash Memory (Sector Programming) (Software Data Protection) Atmel Flash Memory AT49Fxxx (Subset 29Fxxx) (Byte-by-Byte Programming) (Software Data Protection) Atmel AT89Cxx Atmel AT89CX051 24C02,24C04,24C08,24C16, 85C72, 85C82, 85C page write C32,24C64,24C128,24C256,24C512 < Data 8bit -----> (pin 6 ->ORG zworka J5 poz.dolna). 93C06, 93C46, 93LC46, 93C56, 93C57, 93C66, 93C76, 93C86 (8bit), AT59C11, AT59C22, AT59C13 CAT35C102, CAT35C104, CAT35C108 (pullup pin7) <------Data 16bit------> (pin 6 ->ORG - zworka J5 wyjeta) 93C06A,93C46X,93C56,93C66,93C76,93C86 (NS) W obudowach DILxx: PIC 12C508, 12C508A, 12C509, 12C509A, 12CE518, 12CE519, 12C671, 12C672, 12CE673, 12CE674, 12F629, 12F675, 16C433, 16C56, 16C58, 16C61, 16C62A, 16C62B, 16C63, 16C63, 16C63A, 16C64A, 16C65A, 16C65B, 16C66, 16C67, 16C71, 16C71, 16C72A, 16C73A, 16C73B, 16C74A, 16C74B, 16C76, 16C77, 16F72, 16F73, 16F74, 16F76, 16F77, 16C84, 16F83, 16F84, 16F84A, 16C505, 16C620, 16C620A, 16C621,16C621A, 16C622, 16C622A, 16CE623, 16CE624, 16CE625, 16F627, 16F628, 16F630, 16F676, 16C710, 16C711, 16C712, 16C715, 16C716, 16C717, 17C745, 16C765, 16C770, 16C771, 16C773, 16C774, 16C781, 16C782, 16F818, 1F819, 16F870, 16F871, 16F872, 16F873, 16F873A, 16F874, 16F874A, 16F876, 16F876A, 16F877, 16F877A, 16C923, 18F242, 18F248, 18F252, 18F258, 18F442, 18F448, 18F452, 18F458, 18F1320, 18F2320, 18F4320, 18F4539, 18F6620, 18F6720, 18F8620, 18F8720 AT29C256, AT29C512,AT29C010A, AT29C020, AT29C040,AT29C040A W29EE512,W29EE011, W29EE012, W29C020(128),W29C040 PH29EE010(W29EE011) ASD AE29F1008 (AT29C010), AE29F2008 (AT29C020) Ver up(dos). Can run under win9x (disable prog. CPUIdle or CPUCool) Command seq. 5555/AA, 2AAA/55, 5555/A0 AT49F512, AT49F010, AT49F020, AT49F040 SST39SF010, SST3S9F020,SST39SF040 AT49F001,AT49F002, AT49F008A Command seq. 555/AA, 2AA/55, 555/A0 Am29F512, Am29F010, Am29F020, Am29F040,HY29F080 29F002, 29F002T, Pm29F002T Atmel Auto Setect AT89C51,52,55, AT89LV51,52,55 AT89S53,AT89LS53 AT89C51RC (32KB), AT89C55WD SST89C54/58, SI89C52 Intel Auto Select i87c51, i87c51fa, i87c51fb i8xc51,i8xc52,i8xc54,i8xc58 (twp = 100uS*25 Pulse)

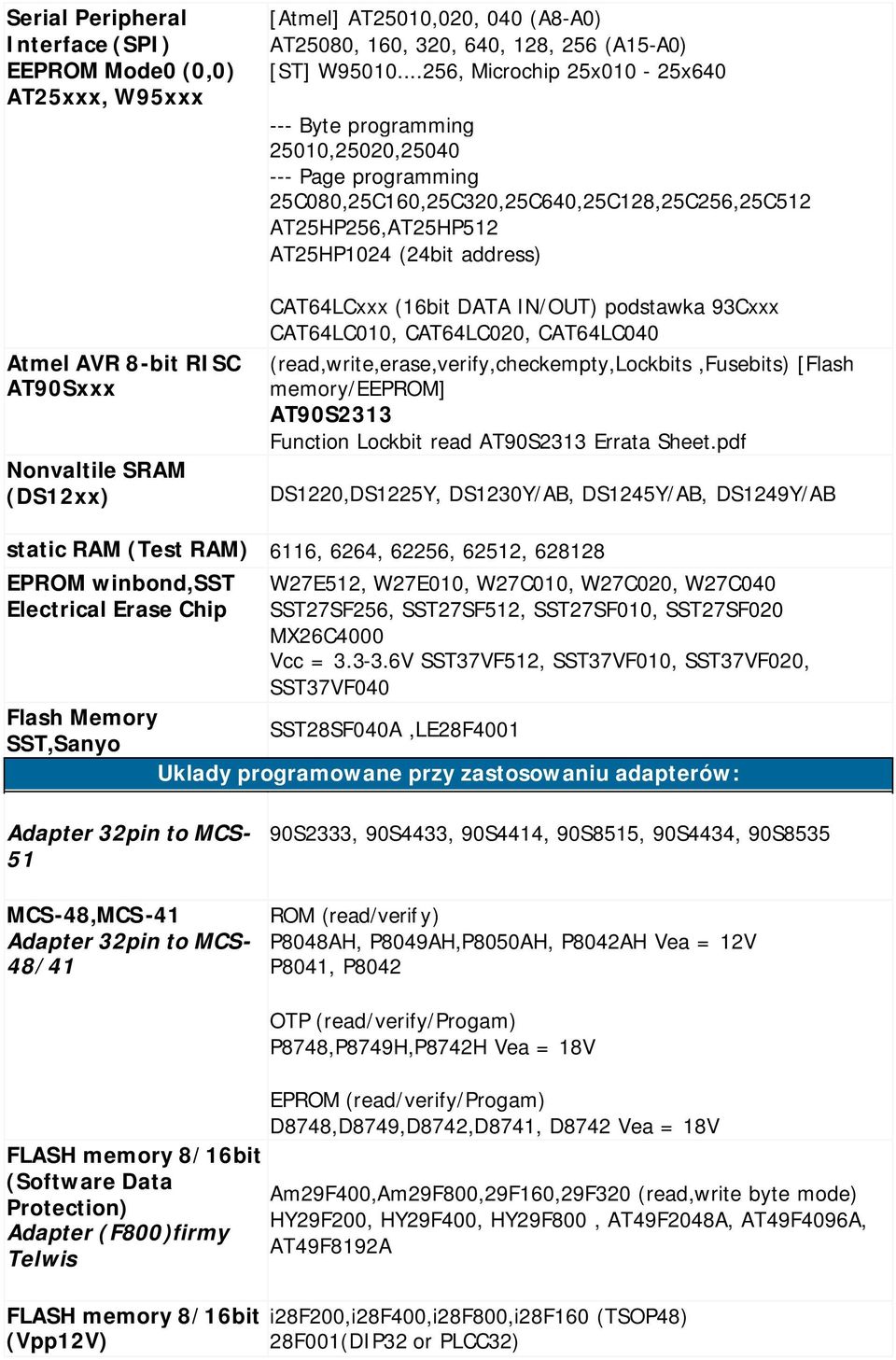

11 Serial Peripheral Interface (SPI) EEPROM Mode0 (0,0) AT25xxx, W95xxx Atmel AVR 8-bit RISC AT90Sxxx Nonvaltile SRAM (DS12xx) [Atmel] AT25010,020, 040 (A8-A0) AT25080, 160, 320, 640, 128, 256 (A15-A0) [ST] W , Microchip 25x010-25x Byte programming 25010,25020, Page programming 25C080,25C160,25C320,25C640,25C128,25C256,25C512 AT25HP256,AT25HP512 AT25HP1024 (24bit address) CAT64LCxxx (16bit DATA IN/OUT) podstawka 93Cxxx CAT64LC010, CAT64LC020, CAT64LC040 (read,write,erase,verify,checkempty,lockbits,fusebits) [Flash memory/eeprom] AT90S2313 Function Lockbit read AT90S2313 Errata Sheet.pdf DS1220,DS1225Y, DS1230Y/AB, DS1245Y/AB, DS1249Y/AB static RAM (Test RAM) 6116, 6264, 62256, 62512, EPROM winbond,sst Electrical Erase Chip W27E512, W27E010, W27C010, W27C020, W27C040 SST27SF256, SST27SF512, SST27SF010, SST27SF020 MX26C4000 Vcc = V SST37VF512, SST37VF010, SST37VF020, SST37VF040 Flash Memory SST28SF040A,LE28F4001 SST,Sanyo Uklady programowane przy zastosowaniu adapterów: Adapter 32pin to MCS- 51 MCS-48,MCS-41 Adapter 32pin to MCS- 48/41 90S2333, 90S4433, 90S4414, 90S8515, 90S4434, 90S8535 ROM (read/verify) P8048AH, P8049AH,P8050AH, P8042AH Vea = 12V P8041, P8042 OTP (read/verify/progam) P8748,P8749H,P8742H Vea = 18V EPROM (read/verify/progam) D8748,D8749,D8742,D8741, D8742 Vea = 18V FLASH memory 8/16bit (Software Data Protection) Adapter (F800)firmy Telwis FLASH memory 8/16bit (Vpp12V) Am29F400,Am29F800,29F160,29F320 (read,write byte mode) HY29F200, HY29F400, HY29F800, AT49F2048A, AT49F4096A, AT49F8192A i28f200,i28f400,i28f800,i28f160 (TSOP48) 28F001(DIP32 or PLCC32)

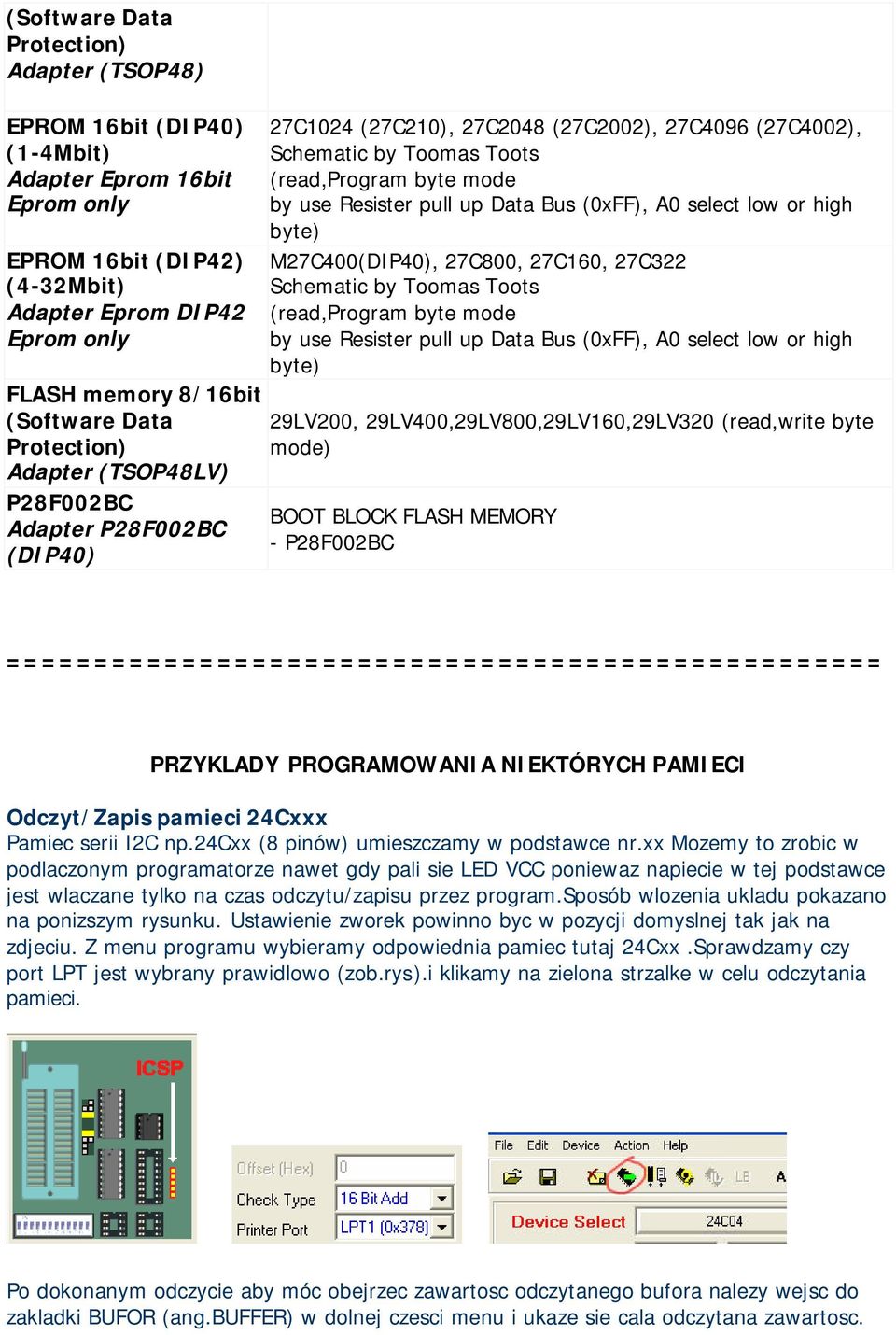

12 (Software Data Protection) Adapter (TSOP48) EPROM 16bit (DIP40) (1-4Mbit) Adapter Eprom 16bit Eprom only EPROM 16bit (DIP42) (4-32Mbit) Adapter Eprom DIP42 Eprom only 27C1024 (27C210), 27C2048 (27C2002), 27C4096 (27C4002), Schematic by Toomas Toots (read,program byte mode by use Resister pull up Data Bus (0xFF), A0 select low or high byte) M27C400(DIP40), 27C800, 27C160, 27C322 Schematic by Toomas Toots (read,program byte mode by use Resister pull up Data Bus (0xFF), A0 select low or high byte) FLASH memory 8/16bit (Software Data 29LV200, 29LV400,29LV800,29LV160,29LV320 (read,write byte Protection) mode) Adapter (TSOP48LV) P28F002BC Adapter P28F002BC (DIP40) BOOT BLOCK FLASH MEMORY - P28F002BC ================================================== PRZYKLADY PROGRAMOWANIA NIEKTÓRYCH PAMIECI Odczyt/Zapis pamieci 24Cxxx Pamiec serii I2C np.24cxx (8 pinów) umieszczamy w podstawce nr.xx Mozemy to zrobic w podlaczonym programatorze nawet gdy pali sie LED VCC poniewaz napiecie w tej podstawce jest wlaczane tylko na czas odczytu/zapisu przez program.sposób wlozenia ukladu pokazano na ponizszym rysunku. Ustawienie zworek powinno byc w pozycji domyslnej tak jak na zdjeciu. Z menu programu wybieramy odpowiednia pamiec tutaj 24Cxx.Sprawdzamy czy port LPT jest wybrany prawidlowo (zob.rys).i klikamy na zielona strzalke w celu odczytania pamieci. Po dokonanym odczycie aby móc obejrzec zawartosc odczytanego bufora nalezy wejsc do zakladki BUFOR (ang.buffer) w dolnej czesci menu i ukaze sie cala odczytana zawartosc.

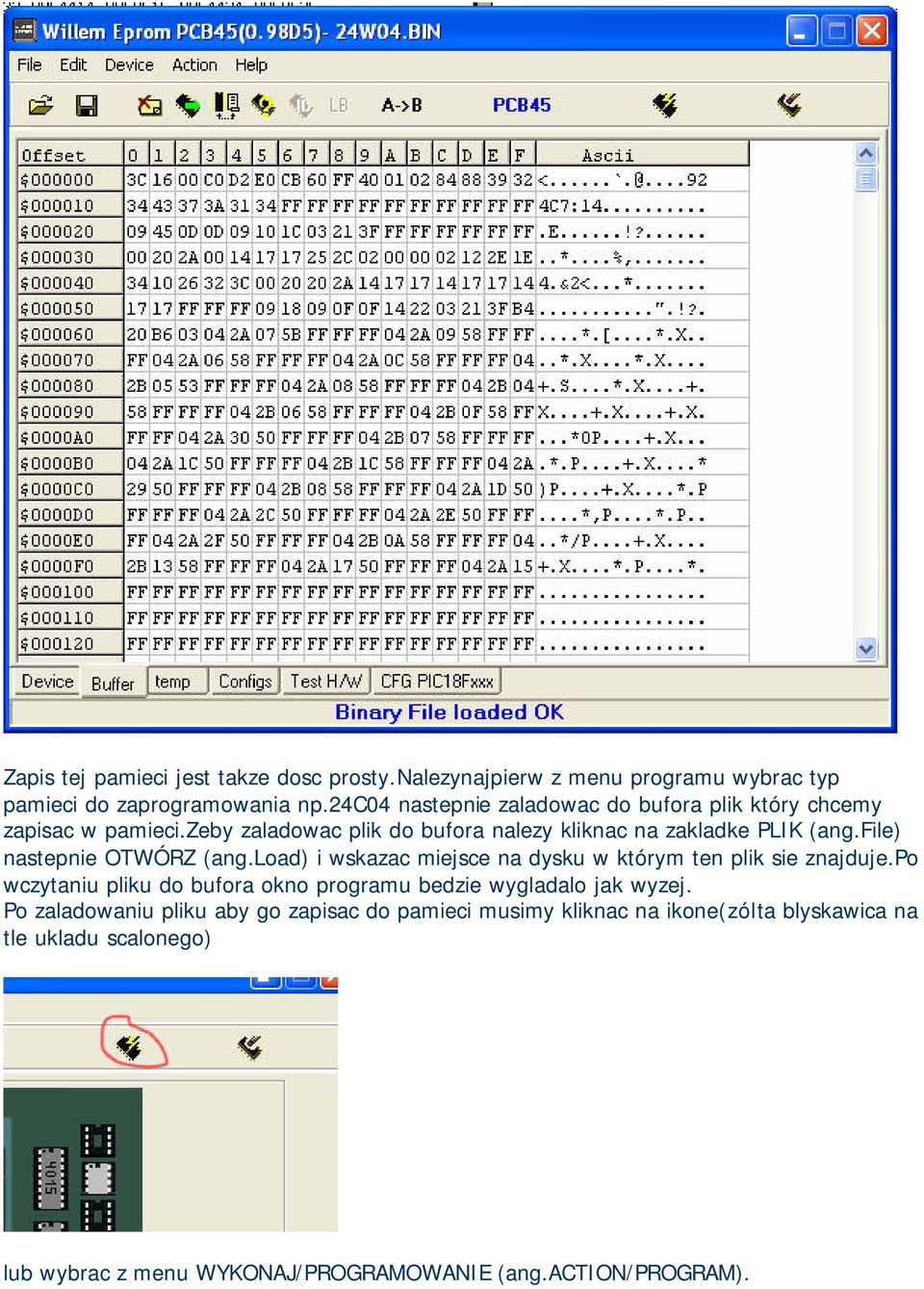

13 Zapis tej pamieci jest takze dosc prosty.nalezynajpierw z menu programu wybrac typ pamieci do zaprogramowania np.24c04 nastepnie zaladowac do bufora plik który chcemy zapisac w pamieci.zeby zaladowac plik do bufora nalezy kliknac na zakladke PLIK (ang.file) nastepnie OTWÓRZ (ang.load) i wskazac miejsce na dysku w którym ten plik sie znajduje.po wczytaniu pliku do bufora okno programu bedzie wygladalo jak wyzej. Po zaladowaniu pliku aby go zapisac do pamieci musimy kliknac na ikone(zólta blyskawica na tle ukladu scalonego) lub wybrac z menu WYKONAJ/PROGRAMOWANIE (ang.action/program).

14 Programowanie pamieci Flash 29F800,29F400,29F200 Uwaga: przyklad ponizej zademonstrowalem na programatorze Willem starszy model niemniej jednak procedura czytaj/zapisz tych pamieci jest nadal taka sama. Podlaczenie do programatora Willem. Umieszczamy podstawke "F800" z wlutowana pamiecia Flash 29F800 w podstawke ZIF32 programatora Willem (nalezy zwrócic uwage aby pin1 podstawki Willem'a byl z tej samej strony co pin1 podstawki F800). Kabelek z dodatkowym gniazdem podstawki F800 laczymy z linia A19 dodatkowego zlacza J8 Willema. Podlaczamy programator do portu LPT komputera PC przewodem D-Sub 25 pin oraz do zasilacza. UWAGA: dla pamieci 29F400 oraz 29F200 nie zakladamy jumpera oraz nie podlaczamy do linii A19 dodatkowego kabelka. uruchom program EpromM51.exe.

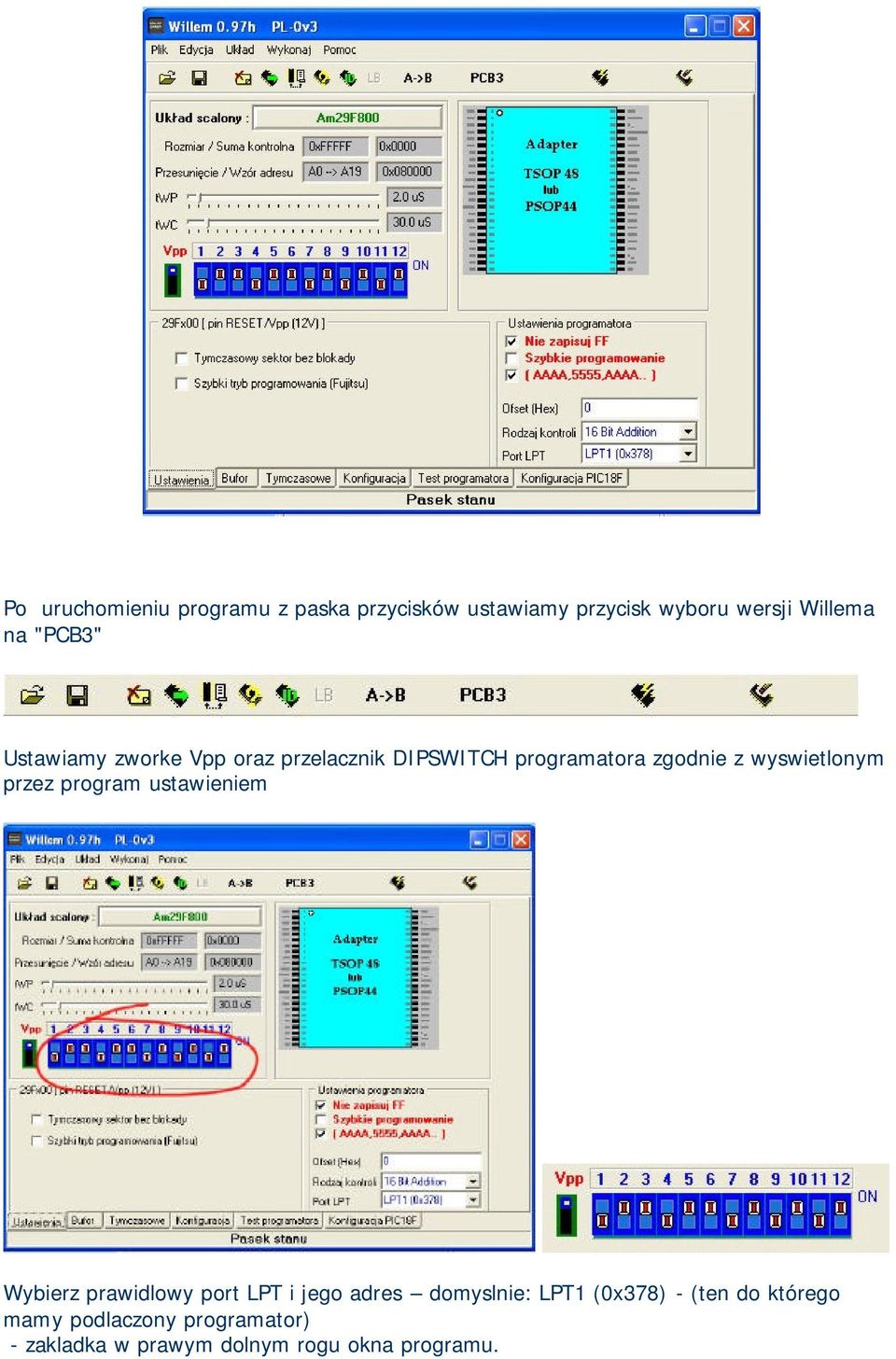

15 Po uruchomieniu programu z paska przycisków ustawiamy przycisk wyboru wersji Willema na "PCB3" Ustawiamy zworke Vpp oraz przelacznik DIPSWITCH programatora zgodnie z wyswietlonym przez program ustawieniem Wybierz prawidlowy port LPT i jego adres domyslnie: LPT1 (0x378) - (ten do którego mamy podlaczony programator) - zakladka w prawym dolnym rogu okna programu.

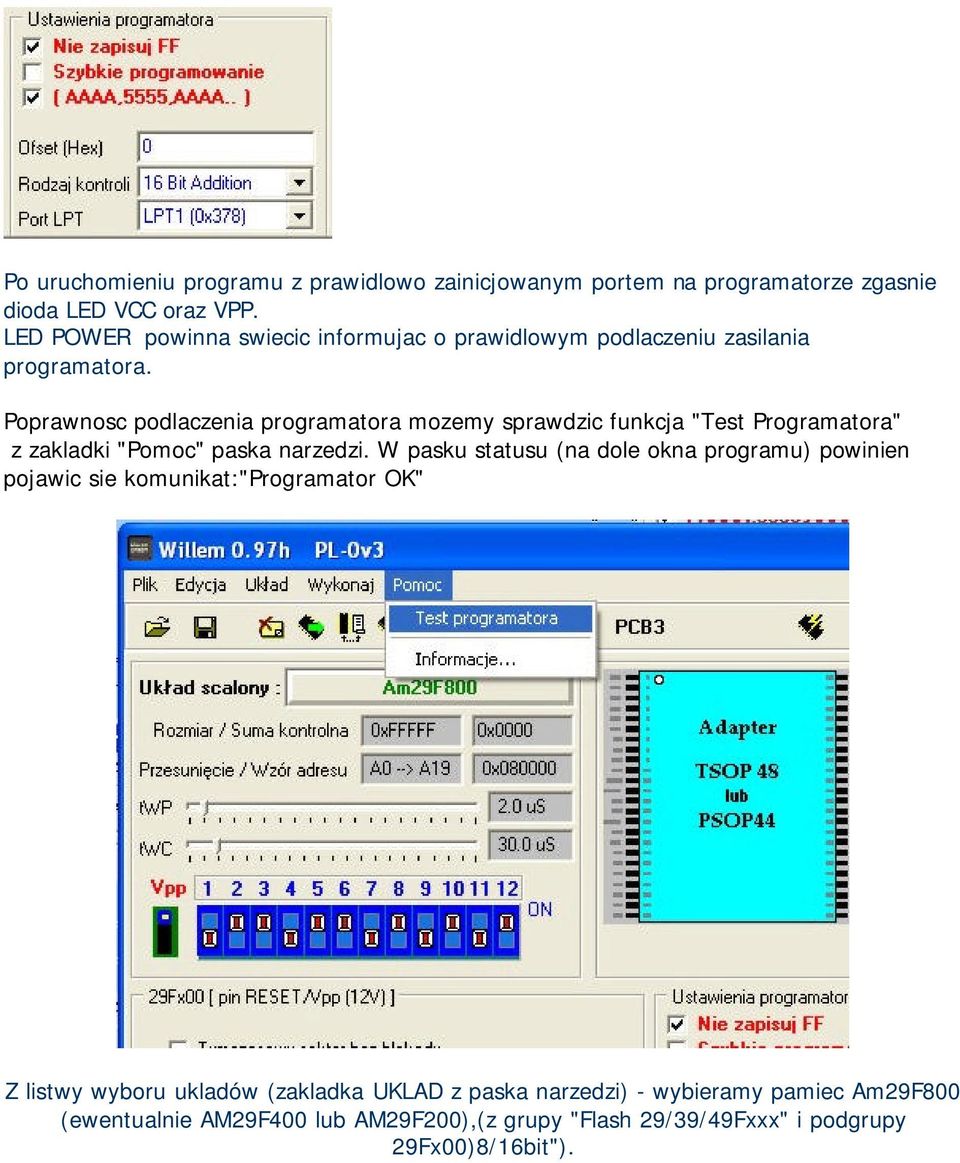

16 Po uruchomieniu programu z prawidlowo zainicjowanym portem na programatorze zgasnie dioda LED VCC oraz VPP. LED POWER powinna swiecic informujac o prawidlowym podlaczeniu zasilania programatora. Poprawnosc podlaczenia programatora mozemy sprawdzic funkcja "Test Programatora" z zakladki "Pomoc" paska narzedzi. W pasku statusu (na dole okna programu) powinien pojawic sie komunikat:"programator OK" Z listwy wyboru ukladów (zakladka UKLAD z paska narzedzi) - wybieramy pamiec Am29F800 (ewentualnie AM29F400 lub AM29F200),(z grupy "Flash 29/39/49Fxxx" i podgrupy 29Fx00)8/16bit").

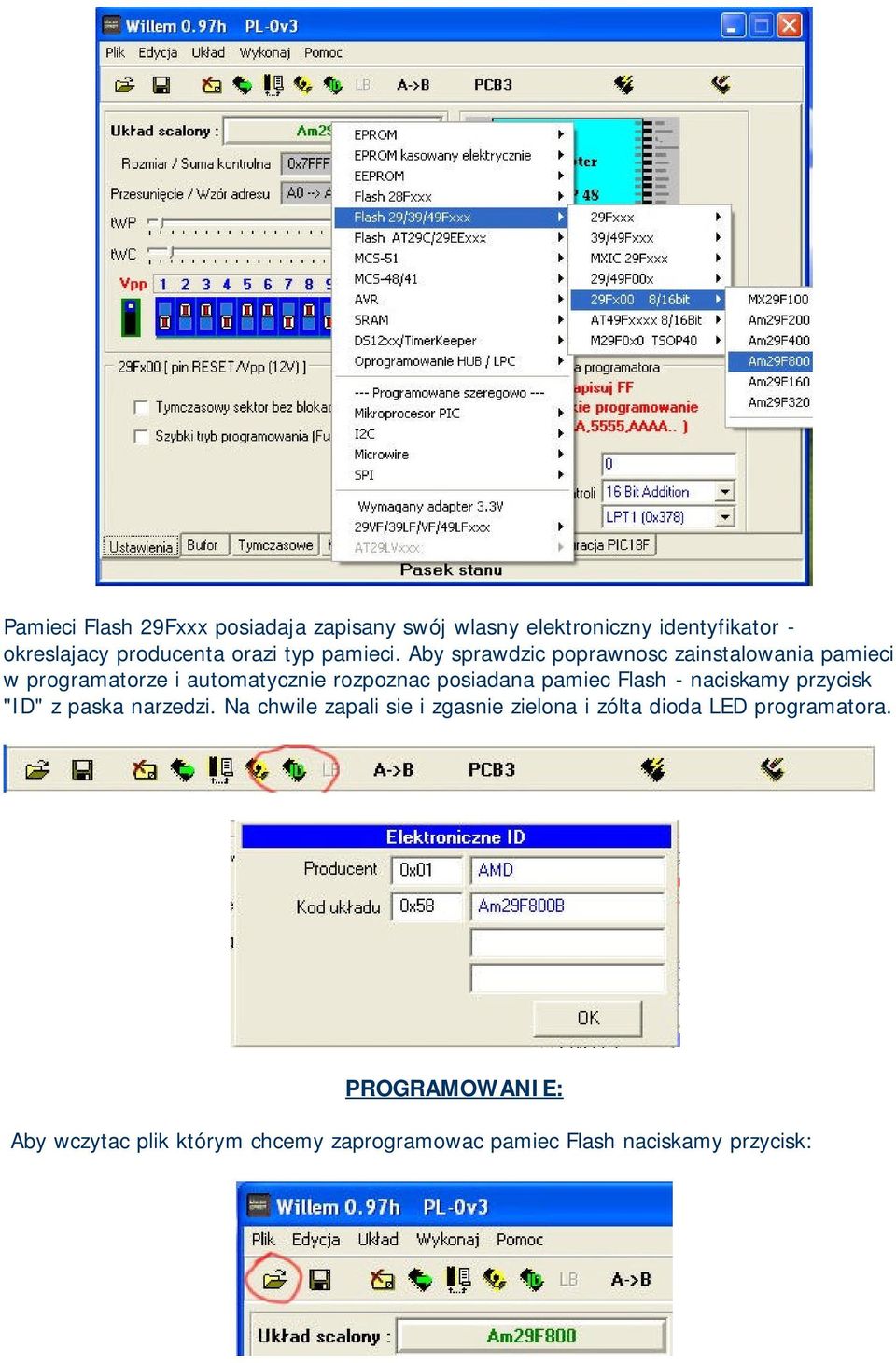

17 Pamieci Flash 29Fxxx posiadaja zapisany swój wlasny elektroniczny identyfikator - okreslajacy producenta orazi typ pamieci. Aby sprawdzic poprawnosc zainstalowania pamieci w programatorze i automatycznie rozpoznac posiadana pamiec Flash - naciskamy przycisk "ID" z paska narzedzi. Na chwile zapali sie i zgasnie zielona i zólta dioda LED programatora. PROGRAMOWANIE: Aby wczytac plik którym chcemy zaprogramowac pamiec Flash naciskamy przycisk:

18 Lub z zakladki "Plik" wybieramy "Otwórz Plik" (ew. Ctrl+L) i wskazujemy miejsce pliku. W pasku statusu (na dole okna programu) powinien pojawic sie komunikat: "Bufor Zaladowano" W celu zaprogramowania ukladu wybieramy przycisk programowania: lub z menu wybieramy: "Wykonaj" / "Programowanie/Test RAM" (ew. Ctrl+P). Powinno wyskoczyc okienko z postepem procesu programowania i zapali sie zielona i zólta dioda LED. W pasku statusu (na dole okna programu) powinien pojawic sie komunikat: "Programowanie". Po zakonczonym procesie programowania program przeprowadzi weryfikacjie (sprawdzenie poprawnosci zaprogramowania z wybranym plikiem). Pojawi sie okno postepu weryfikacji: W pasku statusu (na dole okna programu) powinien pojawic sie komunikat: "Weryfikacja".

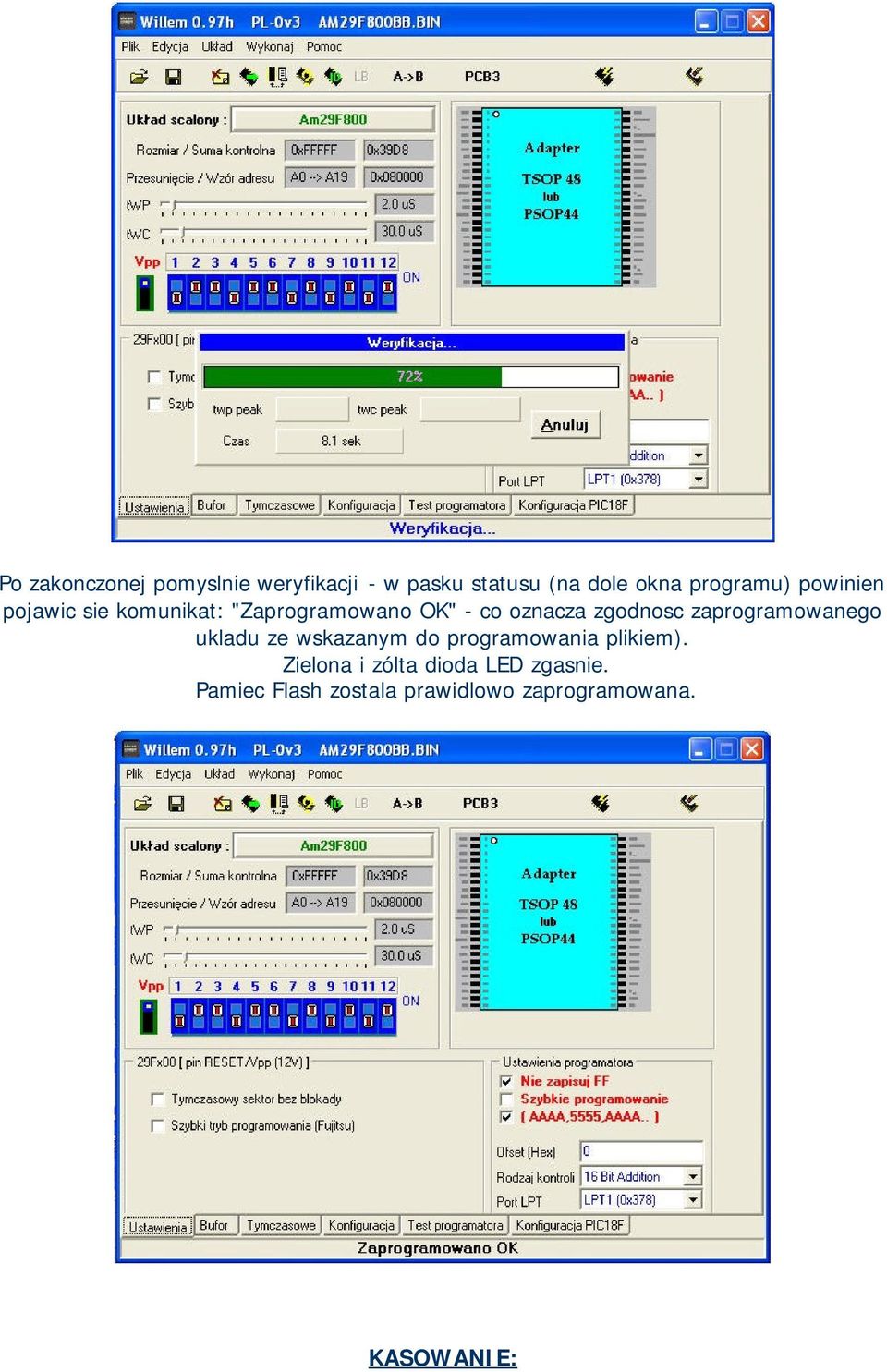

19 Po zakonczonej pomyslnie weryfikacji - w pasku statusu (na dole okna programu) powinien pojawic sie komunikat: "Zaprogramowano OK" - co oznacza zgodnosc zaprogramowanego ukladu ze wskazanym do programowania plikiem). Zielona i zólta dioda LED zgasnie. Pamiec Flash zostala prawidlowo zaprogramowana. KASOWANIE:

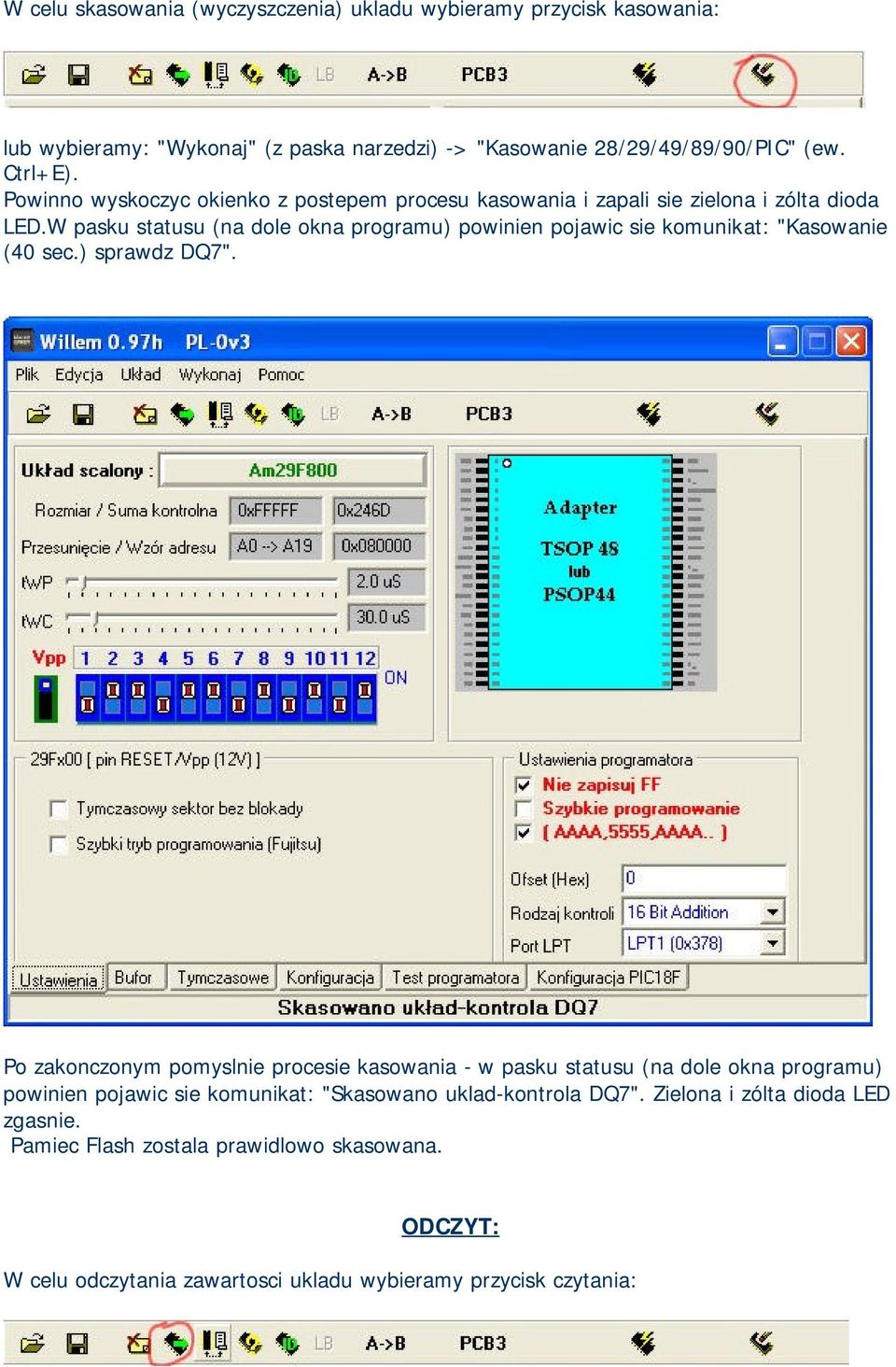

20 W celu skasowania (wyczyszczenia) ukladu wybieramy przycisk kasowania: lub wybieramy: "Wykonaj" (z paska narzedzi) -> "Kasowanie 28/29/49/89/90/PIC" (ew. Ctrl+E). Powinno wyskoczyc okienko z postepem procesu kasowania i zapali sie zielona i zólta dioda LED.W pasku statusu (na dole okna programu) powinien pojawic sie komunikat: "Kasowanie (40 sec.) sprawdz DQ7". Po zakonczonym pomyslnie procesie kasowania - w pasku statusu (na dole okna programu) powinien pojawic sie komunikat: "Skasowano uklad-kontrola DQ7". Zielona i zólta dioda LED zgasnie. Pamiec Flash zostala prawidlowo skasowana. ODCZYT: W celu odczytania zawartosci ukladu wybieramy przycisk czytania:

21 lub z menu wybieramy: "Wykonaj" / "Odczyt Ukladu" (ew. Ctrl+R). Powinno wyskoczyc okienko z postepem procesu czytania ukladu W pasku statusu (na dole okna programu) powinien pojawic sie komunikat: "Odczyt...". Po zakonczonym procesie odczytu - w pasku statusu (na dole okna programu) powinien pojawic sie komunikat: "Odczytano OK".

22 Zielona i zólta dioda LED zgasnie. Zawartosc pamieci Flash zostala prawidlowo zaladowana do bufora programu i mozna ja zapisac wciskajac przycisk zapisu:lub lub z menu wybieramy: "Plik" / "Zapisz jako..." (ew. Ctrl+S) i wskazujemy miejsce i nazwe pliku. Z wlasnej praktyki oraz z doswiadczenia klientów wynika, ze aby zapisac prawidlowo w/opisana pamiec nalezy przestrzegac kolejnosci operacji: ODCZYT/KASUJ/TEST CZY UKLAD CZYSTY/ZALADUJ PLIK DO ZAPISU/ZAPISZ. Na laptopie IBM 1,7MHz proces zapisu trwa 10minut. SST49LF002A W ponizszym przykladzie uzylem softu w wersji 097ja. Uwazam go za stabilniejszego oraz zawierajacego mniej Baksów(bledów). Odczyt/zapis tej pamieci moze sprawic male problemy. Generalnie na samym poczatku, po wybraniu w menu typu pamieci (tutaj SST49LF002A), nalezy ustawic suwak R/C na odpowiednia wartosc. Nalezy przeprowadzic eksperymenty odczytujac ta pamiec i za kazdym razem przesunac ten suwak o 5uS az do uzyskania pozytywnego wyniku kasowania i testu czystosci ukladu. U mnie na IBM 1,7 GHz musze ten suwak ustawic na wartosc 85uS. Przy kazdej innej wartosci odczyt bedzie nieprawidlowy, a uklad nie przejdzie testu kasowania i czystosci. ale mozna zorientowac sie, ze cos jest zle po analizie odczytanych bajtów. Umieszczamy pamiec SST49LF002A,

23 nastepnie ustawiamy zworki DIPSWITC a wg. pokazanego w menu rysunku i sprawdzamy czy pamiec jest widziana przez program. W tym celu klikamy mysza na ID w menu programu. Program rozpozna pamiec i wyswietli nam te dane w okienku jak ponizej. Jezeli pamiec nie zostanie rozpoznana to nalezy ponownie dobrac wartosc suwaka R/C. Aby zapisac ta pamiec nalezy najpierw ja skasowac oraz sprawdzic test czystosci. Jezeli test czystosci ukladu wypadl OK to dopiero wtedy mozemy zaladowac plik do bufora programu i dokonac zapisu. Na ponizszym rysunku zaznaczylem kolorem czerwonym miejsca na które do tej chwili nalezalo zwrócic szczególna uwage.

24 Caly proces kasowania trwa kilka sekund. Po uzyskaniu komunikatu o skasowaniu przechodzimy do etapu sprawdzenia czy pamiec rzeczywiscie jest skasowana. W tym celu nalezy przeprowadzic TEST czystosci (rysunek ponizej)..

25 Teraz dopiero mozemy zaladowac do buforu plik i zapisac go w pamiec.klikamy na zakladke FILE i wskazujemy miejsce gdzie znajduje sie plik do zapisu. Nastepnie ladujemy ten plik do bufora programu klikajac dwukrotnie na jego nazwe.

26 Po wczytaniu pliku do bufora programujemy pamiec klikajac na ikone PROGRAM CHIP.

27 W czasie programowania pamieci pala sie diody LED: POWER/VCC/VPP oraz 12V które po skonczonym procesie zapisywania i weryfikacji zgasna. LED 12V jako informacja o zalaczonym napieciu VPP pali sie nadal. Napiecie VPP pojawia sie w podstawce tylko wtedy kiedy pali sie LED VPP. Jest to koncowy komunikat o pozytywnie zaprogramowanej pamieci.

28 SST49LF004A W ponizszym przykladzie uzylem softu w wersji 097H chociaz moglem uzyc takze wersji 097ja. Generalnie na samym poczatku, po wybraniu w menu typu pamieci (tutaj SST49LF004A), nalezy ustawic suwak R/C na odpowiednia wartosc. Nalezy przeprowadzic eksperymenty odczytujac ta pamiec i za kazdym razem przesunac ten suwak o 5uS (a nawet o 4uS) az do uzyskania pozytywnego wyniku kasowania i testu czystosci ukladu. U mnie na IBM 1,7 GHz musze ten suwak ustawic na wartosc 89uS. Przy kazdej innej wartosci odczyt bedzie nieprawidlowy, a uklad nie przejdzie testu kasowania i czystosci. ale mozna zorientowac sie, ze cos jest zle po analizie odczytanych bajtów. Prosze tez zwrócic uwage,ze w poprzednim przykladzie tj. z pamiecia SST49LF002A suwak R/C wymagal ustawienia na wartosc 85uS natomiast w tym przykladzie ustawienie to powodowalo, ze pamiec dala sie skasowac i przeszla test czystosci pozytywnie natomiast przy próbie zapisu wystepowal blad zapisu. Dopiero po ustawieniu suwaka R/C na wartosc 89uS (!!!) zapis byl pozytywny. Dalszy sposób postepowania niczym nie rózni sie od programowania pamieci SST49LF002A dlatego tez pomijam dalszy opis programowania tej pamieci i zalecam z korzystania z porad wlasnie pod przykladem SST49LF002A.

29 SST49LF020 Odczyt/zapis tej pamieci moze sprawic male problemy. Generalnie na samym poczatku nalezy ustawic suwak R/C na odpowiednia wartosc. Nalezy przeprowadzic eksperymenty odczytujac ta pamiec i za kazdym razem przesunac ten suwak o 5uS. U mnie na IBM 1,7 GHz, musze ten suwak ustawic na wartosc 85uS. Przy kazdej innej wartosci podczas zapisu wystepuje blad zapisu i za kazdym razem w innym miejscu. Odczyt bedzie takze nieprawidlowy, ale mozna zorientowac sie, ze cos jest zle po analizie odczytanych bajtów.(dziury w odczycie, niepelne dane). Aby zapisac ta pamiec nalezy najpierw dokonac odczytu, nastepnie skasowac pamiec i sprawdzic test czystosci. Jezeli test czystosci ukladu wypadl OK. to dopiero wtedy mozemy zaladowac plik do bufora programu i dokonac zapisu. Wszelkie inne uwagi opisalem w przykladzie z ukladem SST49LF002A a cala procedura programowania jest identyczna.

30

31 UWAGA 1. Pamiec 27C512 zarówno do odczytu jak i zapisu nalezy wyjac zworke J3 (pierwsza obok dipswicha) Najczesciej zadawane pytania sklonily mnie do poszukania odpowiedzi w materialach zródlowych.oto co znalazlem: 1.Najpierw sprawdz czy w biosie port drukarki LPT jest ustawiony na EPP lub ECP 2.Sprawdz takze sa aktywne rezydentne programy takie jak TWAIN driver,programy antywirusowe,internet Security, które uzywaja portu drukarki.jezeli tak musisz je wylaczyc. 3.Kabel laczacy prgramator z PC nie powinien byc dluzszy niz 1,8m i powinien to byc full opcia 1:1 (25 zyl). Null modem lub serial nie pracuja. 4.Dip Swiche powinny byc ustawione tak jak na wyswietlonym w programie zdjeciu po wybraniu typu pamieci.program ma miec ustawiona opcje PCB3 (nie Willem!!!)(wersja tego programatora to PCB3B- literka B na koncu oznacza dodatkowa mozliwosc ustawienia zworki JP1 do kasowania W27Cxxx/SST27Xxx (zob.plik"ustawienie zworek.pdf") 5.nie wstawiaj eproma jezeli nie uruchomiles jeszcze programu lub podczas swiecenia diód zielonej i zóltej (Vcc/Vpp) 6.nie odlaczaj zasilania kiedy eprom jest w podstawce. bledy programu: 1.First byte,error message: error at 0x Buffer=0xXX,Chip=0xFF or 0xXX. POWÓD: CHIP nie wstawiony prawidlowo,zly chip,vpp za niskie. 2.random error,error message: error at 0xXXXXXX,Buffer=0xXX,Chip=0xXX powód: 27CXXX eprom nie calkowicie wykasowany UV,tWP zbyt niskie,inne powody. Normalnie nie powinienes zmieniac twp i twc chyba,ze wiesz co robisz. Jezeli dostajesz od czasu do czasu blad zapisu z 27(C)XXX eprom spróbuj wyzszych ustawien. Starsze epromy tj.2716 wymagaja wyzszych ustawien. W sekcji Buffer mozesz zobaczyc zawartosc chipu jezeli przedtem wykonales operacje CZYTAJ. w sekcji config masz przeglad ustawien i parametrów. w sekcji TEST H/W sa opcjie do celów testowych. Czasami kiedy polaczysz programator i uruchomisz program to po kilku sekundach dioda Vpp i Vcc (zielona i zólta) nagle sie zapali ponownie.to system XP próbuje stwierdzic co jest podlaczone do portu drukarki LPT. Jezeli przeprowadzisz H/W TEST wtedy XP zaprzestaje ponownych testów LPT i mozna pracowac juz normalnie.aby zapobiec tym objawom dodaj do rejestru dolaczony do CDromu plik o nazwie xp_stop_polling.reg
