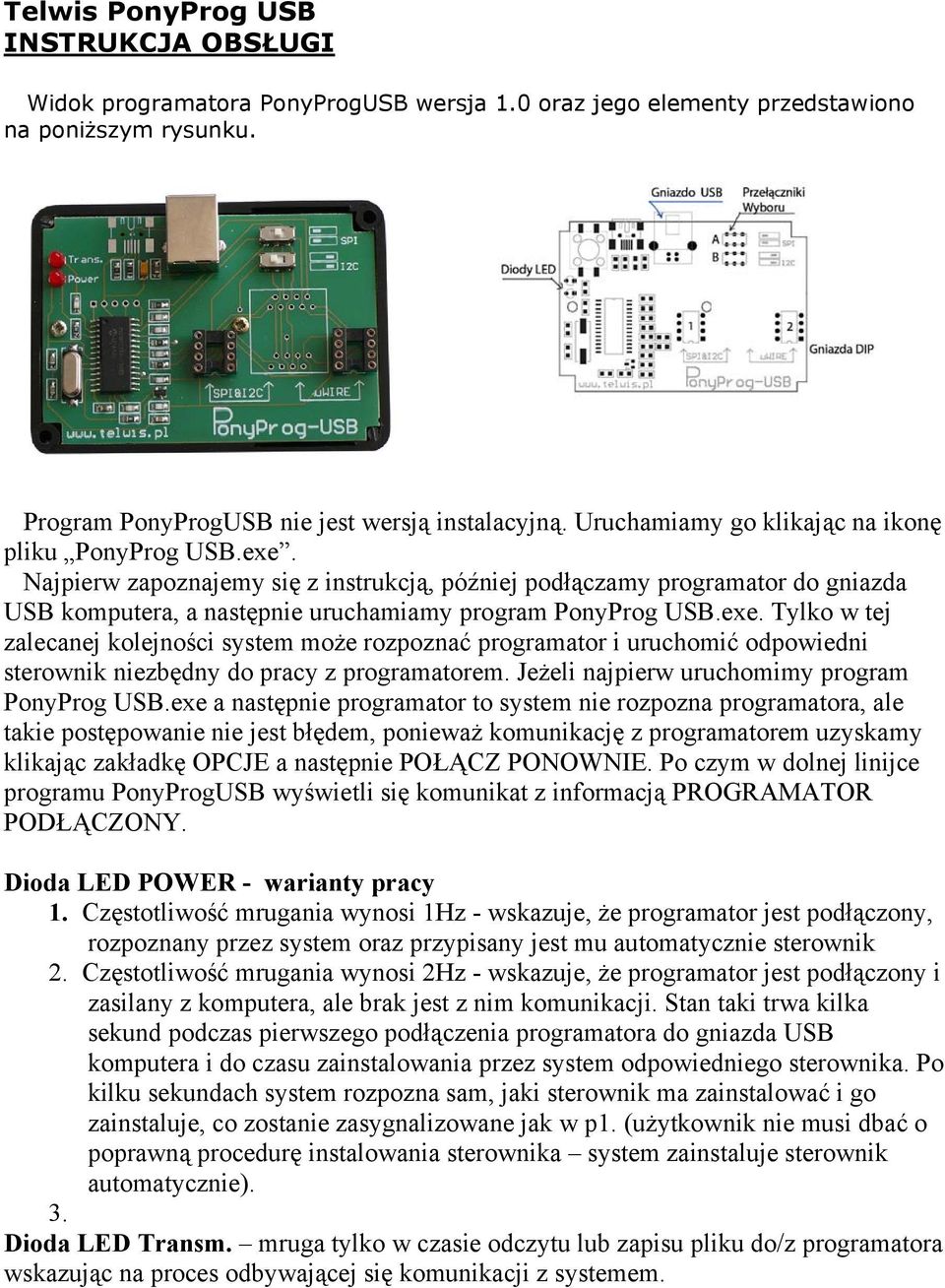

1 Telwis PonyProg USB INSTRUKCJA OBSŁUGI Widok programatora PonyProgUSB wersja 1.0 oraz jego elementy przedstawiono na poniższym rysunku. Program PonyProgUSB nie jest wersją instalacyjną. Uruchamiamy go klikając na ikonę pliku PonyProg USB.exe. Najpierw zapoznajemy się z instrukcją, później podłączamy programator do gniazda USB komputera, a następnie uruchamiamy program PonyProg USB.exe. Tylko w tej zalecanej kolejności system może rozpoznać programator i uruchomić odpowiedni sterownik niezbędny do pracy z programatorem. Jeżeli najpierw uruchomimy program PonyProg USB.exe a następnie programator to system nie rozpozna programatora, ale takie postępowanie nie jest błędem, ponieważ komunikację z programatorem uzyskamy klikając zakładkę OPCJE a następnie POŁĄCZ PONOWNIE. Po czym w dolnej linijce programu PonyProgUSB wyświetli się komunikat z informacją PROGRAMATOR PODŁĄCZONY. Dioda LED POWER - warianty pracy 1. Częstotliwość mrugania wynosi 1Hz - wskazuje, że programator jest podłączony, rozpoznany przez system oraz przypisany jest mu automatycznie sterownik 2. Częstotliwość mrugania wynosi 2Hz - wskazuje, że programator jest podłączony i zasilany z komputera, ale brak jest z nim komunikacji. Stan taki trwa kilka sekund podczas pierwszego podłączenia programatora do gniazda USB komputera i do czasu zainstalowania przez system odpowiedniego sterownika. Po kilku sekundach system rozpozna sam, jaki sterownik ma zainstalować i go zainstaluje, co zostanie zasygnalizowane jak w p1. (użytkownik nie musi dbać o poprawną procedurę instalowania sterownika system zainstaluje sterownik automatycznie). 3. Dioda LED Transm. mruga tylko w czasie odczytu lub zapisu pliku do/z programatora wskazując na proces odbywającej się komunikacji z systemem.

exe. Tylko w tej zalecanej kolejności system może rozpoznać programator i uruchomić odpowiedni sterownik niezbędny do pracy z programatorem. Jeżeli najpierw uruchomimy program PonyProg USB.

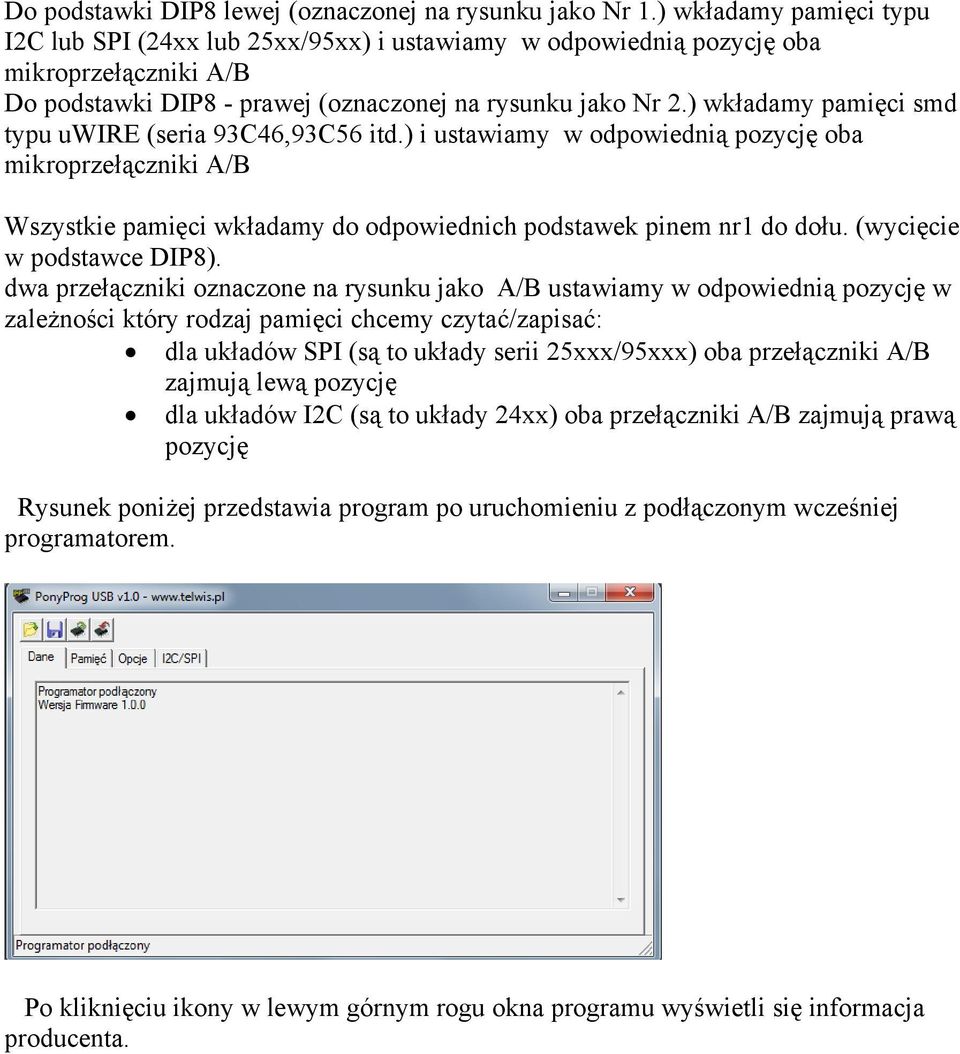

2 Do podstawki DIP8 lewej (oznaczonej na rysunku jako Nr 1.) wkładamy pamięci typu I2C lub SPI (24xx lub 25xx/95xx) i ustawiamy w odpowiednią pozycję oba mikroprzełączniki A/B Do podstawki DIP8 - prawej (oznaczonej na rysunku jako Nr 2.) wkładamy pamięci smd typu uwire (seria 93C46,93C56 itd.) i ustawiamy w odpowiednią pozycję oba mikroprzełączniki A/B Wszystkie pamięci wkładamy do odpowiednich podstawek pinem nr1 do dołu. (wycięcie w podstawce DIP8). dwa przełączniki oznaczone na rysunku jako A/B ustawiamy w odpowiednią pozycję w zależności który rodzaj pamięci chcemy czytać/zapisać: dla układów SPI (są to układy serii 25xxx/95xxx) oba przełączniki A/B zajmują lewą pozycję dla układów I2C (są to układy 24xx) oba przełączniki A/B zajmują prawą pozycję Rysunek poniżej przedstawia program po uruchomieniu z podłączonym wcześniej programatorem. Po kliknięciu ikony w lewym górnym rogu okna programu wyświetli się informacja producenta.

) wkładamy pamięci smd typu uwire (seria 93C46,93C56 itd.) i ustawiamy w odpowiednią pozycję oba mikroprzełączniki A/B Wszystkie pamięci wkładamy do odpowiednich podstawek pinem nr1 do dołu.

3 ZAKŁADKA PAMIĘĆ Wkładamy pamięć, którą chcemy odczytać do odpowiedniej podstawki i wybieramy z menu PAMIĘĆ odpowiedni typ pamięci. Rozwinie się lista obsługiwanych pamięci. Pamięci, które obsługuje programator w obudowach DIL8 oraz SO8 (SMD): I2C: 2400, 2401, 2402, 2404, 2408, 2416, 2432, 2464,24128, 24256, 24512, , , 24C(LC)02, 24C(LC)04, 24C(LC)08, 24C(LC)16, 24C(LC)32, 24C(LC)64, 24C(LC)128, 24C(LC)256, 24C(LC)512, 24C(LC)1024, 24C(LC)1025, SPI: 25010, 25020, 25040, 25080, 25160, 25320, 25640, 25128, 25512, , uwire: 9346, 9356, 9366, 9376, 9386, 93C(LC)46B, 93C(LC)56A, 83C(LC)56B, 93C(LC)66A, 93C(LC)66B, 93C(LC)76, 93C(LC)86 oraz 93S(CS)46; 93S(CS)56; 93S(CS)66 Jeżeli jest to pamięć serii I2C (Np. 2402) musimy zaznaczyć opcję czy jest to pamięć 8 bitowa czy też 16 bitowa.

24C(LC)16, 24C(LC)32, 24C(LC)64, 24C(LC)128, 24C(LC)256, 24C(LC)512, 24C(LC)1024, 24C(LC)1025, SPI: 25010, 25020, 25040, 25080, 25160, 25320, 25640, 25128, 25512, 251024, 251025 uwire: 9346, 9356,

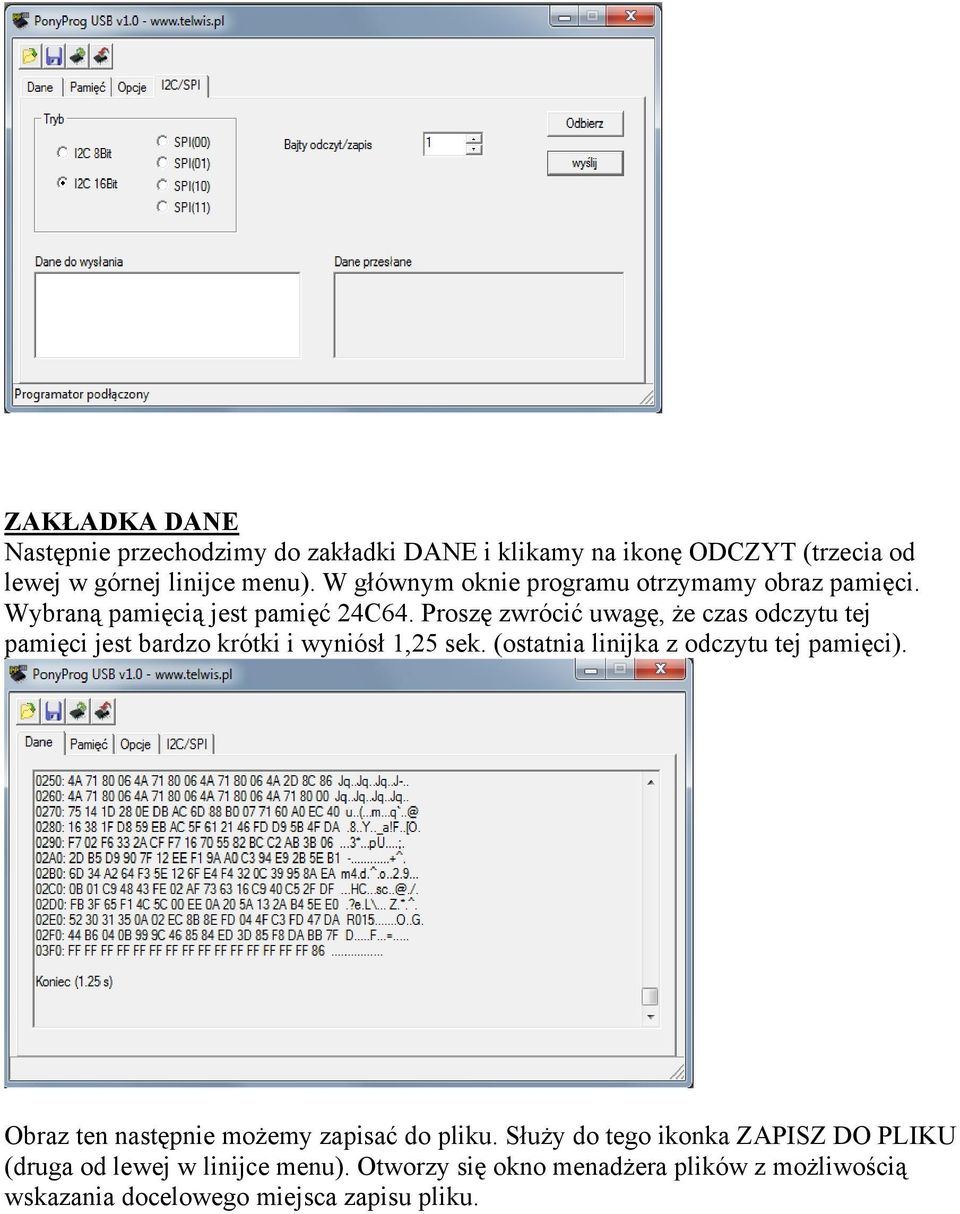

4 ZAKŁADKA DANE Następnie przechodzimy do zakładki DANE i klikamy na ikonę ODCZYT (trzecia od lewej w górnej linijce menu). W głównym oknie programu otrzymamy obraz pamięci. Wybraną pamięcią jest pamięć 24C64. Proszę zwrócić uwagę, że czas odczytu tej pamięci jest bardzo krótki i wyniósł 1,25 sek. (ostatnia linijka z odczytu tej pamięci). Obraz ten następnie możemy zapisać do pliku. Służy do tego ikonka ZAPISZ DO PLIKU (druga od lewej w linijce menu). Otworzy się okno menadżera plików z możliwością wskazania docelowego miejsca zapisu pliku.

Proszę zwrócić uwagę, że czas odczytu tej pamięci jest bardzo krótki i wyniósł 1,25 sek. (ostatnia linijka z odczytu tej pamięci).

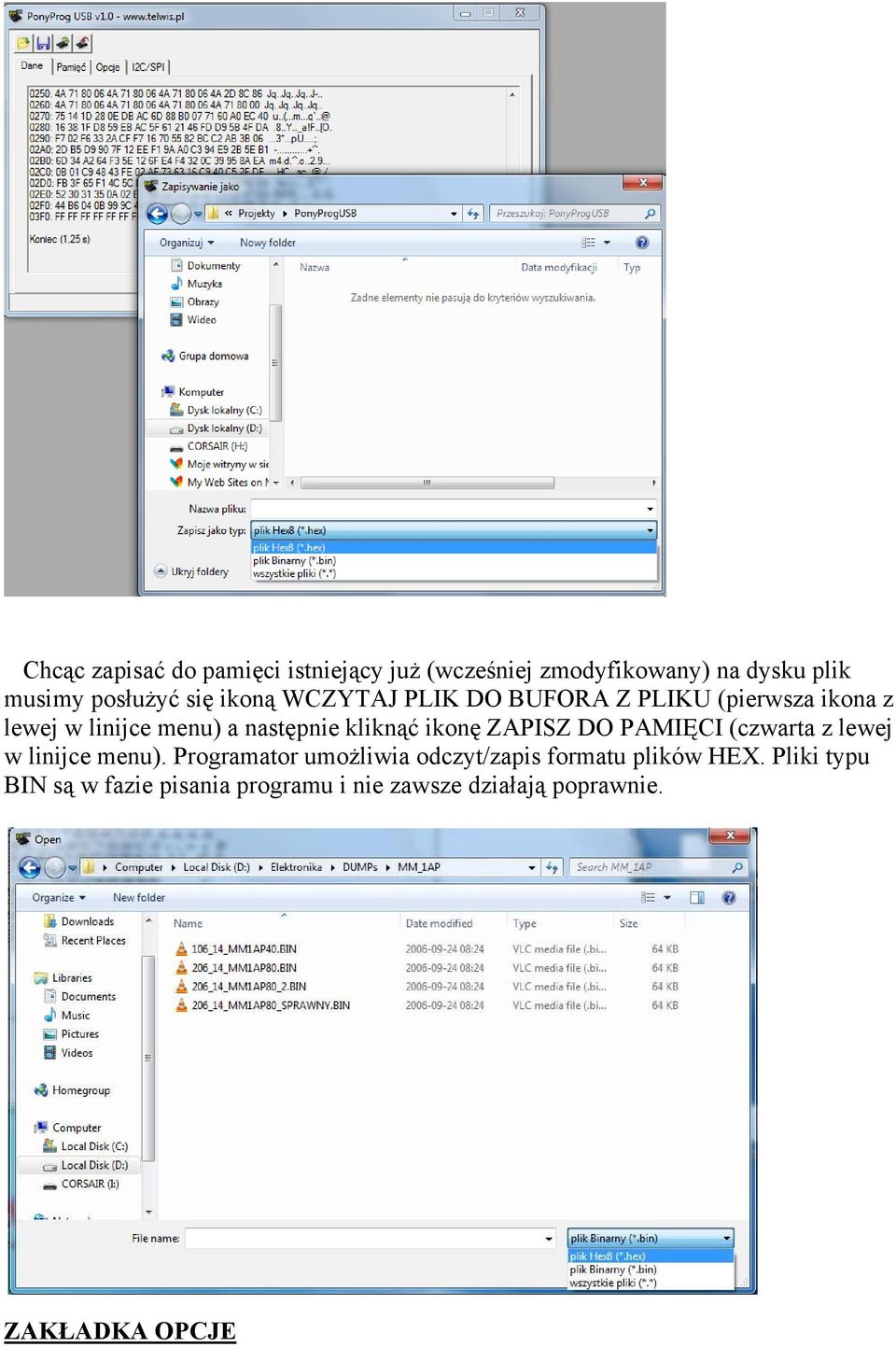

5 Chcąc zapisać do pamięci istniejący już (wcześniej zmodyfikowany) na dysku plik musimy posłużyć się ikoną WCZYTAJ PLIK DO BUFORA Z PLIKU (pierwsza ikona z lewej w linijce menu) a następnie kliknąć ikonę ZAPISZ DO PAMIĘCI (czwarta z lewej w linijce menu). Programator umożliwia odczyt/zapis formatu plików HEX. Pliki typu BIN są w fazie pisania programu i nie zawsze działają poprawnie. ZAKŁADKA OPCJE

ikonę ZAPISZ DO PAMIĘCI (czwarta z lewej w linijce menu).

6 A. Jeżeli w czasie pracy z programatorem otrzymamy komunikat PRZEKROCZONY LIMIT CZASU wtedy należy w zakładce OPCJE kliknąć przycisk POŁĄCZ PONOWNIE i w odpowiedzi programu otrzymamy komunikat PROGRAMATO PODŁĄCZONY w dolnej linijce programu. B. W menu tym mamy możliwość wyboru języka obsługi programu. W chwili obecnej są dwa języki do wyboru: polski i angielski Instrukcję obsługi oraz program można bezpłatnie pobrać ze strony producenta (dział wsparcie techniczne ). Najnowsza wersja instrukcji obsługi znajduje się w katalogu: Najnowsza wersja programu znajduje się w katalogu: Pomoc techniczna elektronika@telwis.pl

W chwili obecnej są dwa języki do wyboru: polski i angielski Instrukcję obsługi oraz program można bezpłatnie pobrać ze strony producenta www.telwis.pl (dział wsparcie techniczne ).
