Łącznik do drewna Atlas

Transkrypt

1 Łącznik do drewna Atlas Połączenie węzłów do podwieszenia wykonane z aluminium Do zastosowania w prawie wszystkich obszarach konstrukcji drewnianych Do zastosowania w prawie wszystkich obszarach konstrukcji drewnianych Jedyne połączenie węzłowe podobne do zwykłego łącznika wieszakowego, które całkowicie można prefabrykować i które tym samym umożliwia szybkie oraz łatwe wykonanie połączenia na placu budowy Łącznik do drewna Atlas stosowany jest w prawie wszystkich obszarach konstrukcji drewnianych, niezależnie od kierunku przebiegu słojów drewna i oszczędza użytkownikowi całą masę innych elementów łączących. Jedyne w swoim rodzaju jest to, iż do łącznika do drewna Atlas wkręca się z góry wkręt ustalający i w ten sposób elementy można względem siebie wstępnie zamocować. Zastosowany wkręt ustalający łączy te obydwie części łącznika do drewna Atlas w jeden łącznik węzłowy i stanowi równocześnie zabezpieczenie przed jego niezamierzonym rozłączeniem. Tak wykonane połączenie posiada wysoką sprawdzoną wytrzymałość na obciążenia statyczne we wszystkich czterech kierunkach. Montaż może zostać wykonany zarówno jako widoczny (dla połączeń rowkowych przykrytych) jak również jako niewidoczny (wyfrezowany). Ponadto Atlas składa się z dwóch jednakowych konstrukcyjnie części, które swobodnie i łatwo można wsunąć jedna w drugą, co jest istotną zaletą w trakcie montażu. i Dla zapewnienia sprawnego montażu do każdego opakowania systemowego dołączone są wszystkie wkręty systemowe i odpowiednia końcówka do wkręcania DuoBit oraz instrukcja montażu. 126 mtmmarek / fotolia.de

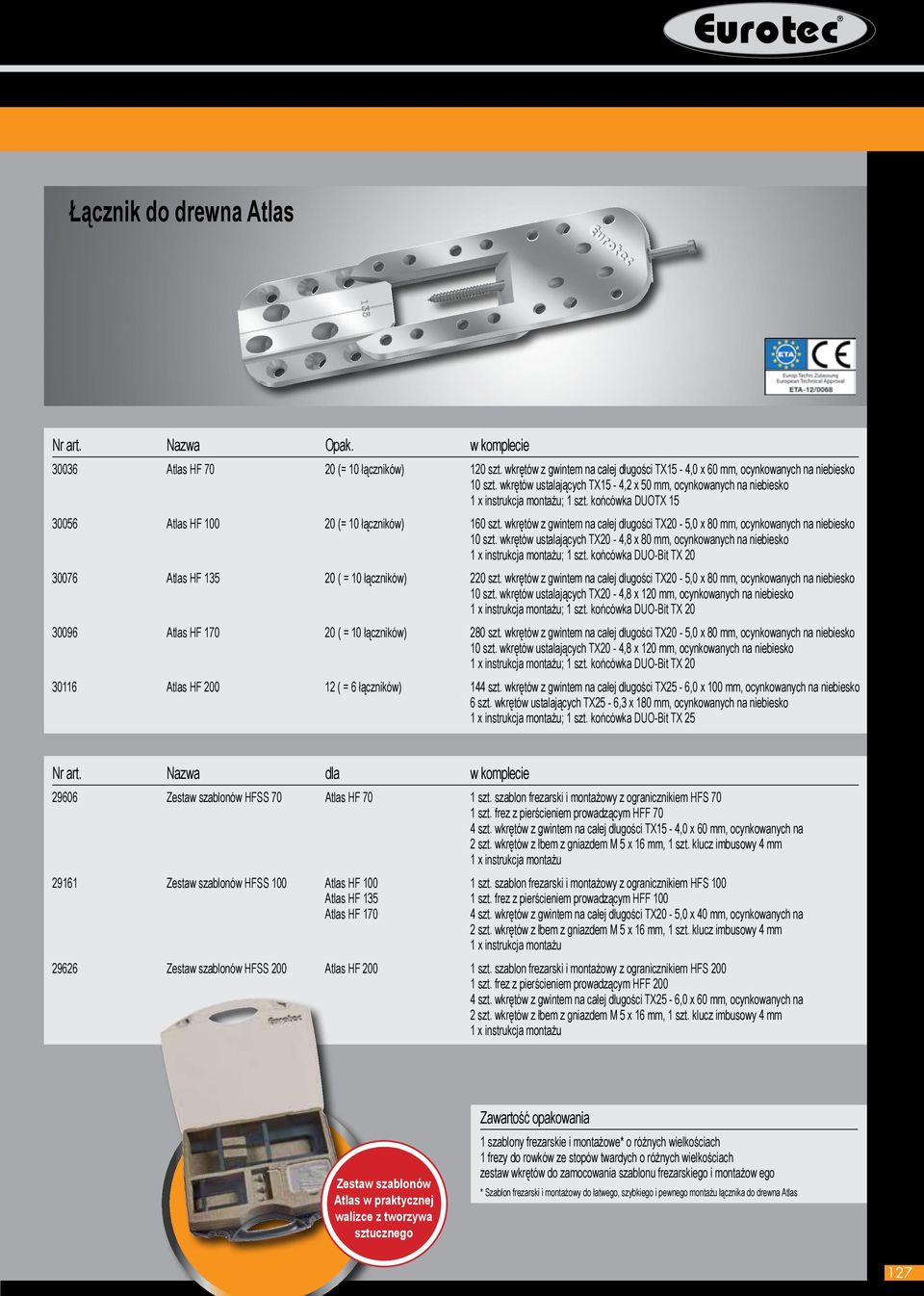

2 Łącznik do drewna Atlas Nr art. Nazwa Opak. w komplecie Atlas HF (= 10 łączników) 120 szt. wkrętów z gwintem na całej długości TX15-4,0 x 60 mm, ocynkowanych na niebiesko 10 szt. wkrętów ustalających TX15-4,2 x 50 mm, ocynkowanych na niebiesko ; 1 szt. końcówka DUOTX Atlas HF (= 10 łączników) 160 szt. wkrętów z gwintem na całej długości TX20-5,0 x 80 mm, ocynkowanych na niebiesko 10 szt. wkrętów ustalających TX20-4,8 x 80 mm, ocynkowanych na niebiesko ; 1 szt. końcówka DUO-Bit TX Atlas HF ( = 10 łączników) 220 szt. wkrętów z gwintem na całej długości TX20-5,0 x 80 mm, ocynkowanych na niebiesko 10 szt. wkrętów ustalających TX20-4,8 x 120 mm, ocynkowanych na niebiesko ; 1 szt. końcówka DUO-Bit TX Atlas HF ( = 10 łączników) 280 szt. wkrętów z gwintem na całej długości TX20-5,0 x 80 mm, ocynkowanych na niebiesko 10 szt. wkrętów ustalających TX20-4,8 x 120 mm, ocynkowanych na niebiesko ; 1 szt. końcówka DUO-Bit TX Atlas HF ( = 6 łączników) 144 szt. wkrętów z gwintem na całej długości TX25-6,0 x 100 mm, ocynkowanych na niebiesko 6 szt. wkrętów ustalających TX25-6,3 x 180 mm, ocynkowanych na niebiesko ; 1 szt. końcówka DUO-Bit TX 25 Nr art. Nazwa dla w komplecie Zestaw szablonów HFSS 70 Atlas HF 70 1 szt. szablon frezarski i montażowy z ogranicznikiem HFS 70 1 szt. frez z pierścieniem prowadzącym HFF 70 4 szt. wkrętów z gwintem na całej długości TX15-4,0 x 60 mm, ocynkowanych na Zestaw szablonów HFSS 100 Atlas HF szt. szablon frezarski i montażowy z ogranicznikiem HFS 100 Atlas HF szt. frez z pierścieniem prowadzącym HFF 100 Atlas HF szt. wkrętów z gwintem na całej długości TX20-5,0 x 40 mm, ocynkowanych na Zestaw szablonów HFSS 200 Atlas HF szt. szablon frezarski i montażowy z ogranicznikiem HFS szt. frez z pierścieniem prowadzącym HFF szt. wkrętów z gwintem na całej długości TX25-6,0 x 60 mm, ocynkowanych na Zestaw szablonów Atlas w praktycznej walizce z tworzywa sztucznego 1 szablony frezarskie i montażowe* o różnych wielkościach 1 frezy do rowków ze stopów twardych o różnych wielkościach zestaw wkrętów do zamocowania szablonu frezarskiego i montażow ego * Szablon frezarski i montażowy do łatwego, szybkiego i pewnego montażu łącznika do drewna Atlas 127

3 Szablon do łącznika do drewna Atlas Frezy do łącznika do drewna Atlas Nr art. Pasuje do Opak Atlas HF 70 Sztuk Atlas HF 100 Sztuk Atlas HF 200 Sztuk Nr art. Pasuje do Opak Atlas HF 70 Sztuk Atlas HF 100 Sztuk Atlas HF 200 Sztuk Montaż 1 2 Ustawić ogranicznik szablonu frezarskiego i montażowego po prostu na żądaną wielkość łącznika do drewna Atlas, przyłożyć szablon frezarski i montażowy, unieruchomić i wykonać odpowiednie wyfryzowanie kieszeniowe za pomocą frezarki do rowków. astępnie należy włożyć Atlas do wyfrezowania i zamocować za pomocą dostarczonych wkrętów systemowych. Na drugim łączonym elemencie konstrukcyjnym należy następnie założyć w takim samym ustawieniu jak poprzednio szablon frezarski i montażowy i przykręcić drugą taką samą część łącznika do drewna Atlas. Montaż wstępny został tym samym dokonany i należy zawiesić łączony element konstrukcyjny. 3 Na koniec należy osadzić wkręt ustalający do łącznika Atlas. Dzięki temu w razie potrzeby łącznik do drewna Atlas zostaje ze sobą powiązany, zabezpieczając w ten sposób położenie połączenia węzłowego. GOTOWE! Montaż może zostać wykonany zarówno jako widoczny (dla połączeń rowkowych przykrytych) jak również jako niewidoczny (wyfrezowany). W powyższym przykładzie montażu przedstawiono montaż niewidoczny. W przypadku montażu widocznego odpada wyfrezowanie, a szablon frezarski i montażowy używany jest tylko jako szablon montażowy. Dźwigar pomocniczy słupek Elewacja Konstrukcja szkieletowa Przykłady zastosowań Możliwość stosowania do prawie wszystkich obszarów konstrukcji drewnianych, niezależnie od kierunku przebiegu włókien drewna, a więc pionowo, a także poziomo! Dźwigar główny - dźwigar pomocniczy, dźwigar pomocniczy - słupek, konstrukcja szkieletowa, budowa hal, budowa elewacji, budowa urządzeń ogrodowych, budowa balkonów Połączenie węzłowe łącznika do drewna Atlas posiada wysoką sprawdzoną wytrzymałość na obciążenia statyczne we wszystkich czterech kierunkach i stanowi równocześnie zabezpieczenie przed niezamierzonym rozłączeniem łącznika. 128

4 Dane techniczne Atlas wartość dop. Dźwigar pomocniczy Obciążenie F1 Obciążenie F2 Obciążenie F2 i F4 min. szerokość min. wysokość char. wartość nośności R k a) char. wartość nośności R k a) Nr art. Typ mm mm kn kn kn ,80 2,00 4, ,40 8,56 10, ,70 8,56 15, ,40 8,56 16, ,00 19,15 22,70 Wymiarowanie zgodnie z ETA-12/0068. Gęstość objętościowa ρ k = 350 kg/m 3. Wszystkie podane wartości mechaniczne należy traktować w zależności od przyjętych założeń i stanowią one przykłady wymiarowania. Wszystkie wartości są minimalnymi wartościami obliczonymi i obowiązują z zastrzeżeniem błędów drukarskich. a) Wartości charakterystyczne nośności R k nie należy utożsamiać z maksymalnie możliwym oddziaływaniem (maksymalną siłą). Wartości charakterystyczne nośności R k należy złagodzić odnośnie klasy użytkowania oraz klasy czasu trwania obciążenia do wartości wymiarowania R d : R d = R k x k mod / γ M. Obliczone w wymiarowaniu wartości nośności E d należy porównać z obliczonymi w wymiarowaniu wartościami oddziaływania (R d E d ). Przykład: Wartość charakterystyczna stałego oddziaływania (ciężar własny) G k = 2,00 kn i zmiennego oddziaływania (np. ciężar śniegu) Q k = 3,00 kn. k mod = 0,9. γ M = 1,3. Obliczona w wymiarowaniu wartość oddziaływania E d = 2,00 1,35 + 3,00 1,5= 7,20 kn. Nośność połączenia jest uważana za udowodnioną, jeśli R d E d. min R k = R d γ M / k mod D.h., Tzn., że charakterystyczna minimalna wartość nośności wynosi: min R k = R d γ M / k mod R k = 7,20 kn 1,3/0,9= 10,40 kn Porównanie z wartościami w tabeli. Uwaga: W tym wypadku chodzi o pomoc przy projektowaniu. Projekty winny być wymiarowane wyłącznie przez autoryzowane osoby. 129

5 Nasze pakiety startowe Atlas 2 pakiety startowe skompletowane dla Ciebie Pakiet startowy Atlas 1 40 x Atlas HF 100 (= 20 par) - W komplecie z wkrętami - 1 x szablon frezarski i montażowy do drewna 1 x frez Nr art Pakiet startowy Atlas x Atlas HF 135 (= 20 par) - W komplecie z wkrętami - 1 x szablon frezarski i montażowy do drewna 1 x frez Nr art
