1 Szkielet drewniany Drewno klejone Wkręty do drewna ESCR - ESCRC

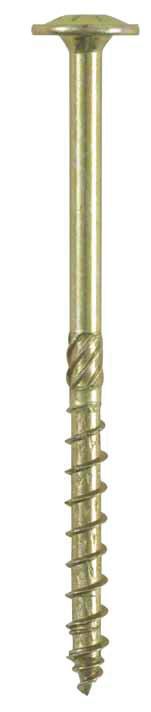

2 Szkielet drewniany Wkręty ESCR to stalowe wkręty ocynkowane elektrolitycznie (5 µm) o częściowym gwincie i łbie talerzykowym (podkładkowym). Wkręty ESCR nie wymagają wstępnego nawiercania a gniazdo torx zapewnia idealne przeniesienie sił z wkrętarki na wkręt. Wkręty podkładkowe mają większą nośność na przeciągnięcie łba niż wkręty o łbie stożkowym. Stosuje się w miejscach, w których nie ma konieczności pełnego zagłębienia wkręta w drewnie. Jeżeli zachodzi taka konieczność należy wyfrezować gniazdo w elemencie mocowanym lub zastosować wkręty ESCRC. Częściowy gwint pozwala na dokładne dociągnięcie mocowanych elementów. GNIAZDO TORX Głębokie gniazdo torx zapobiega wyskakiwaniu bita i pozwala na lesze przeniesienie siły wkręcajacej. ŻEBRA TNĄCE powiększa otwór powodując tymsamym zminiejszenie momentu siły potrzebnej do wkręcania. GWINT TNĄCY przecinają powstałe w wyniku bezpośredniego wkręcania wióry zapobiegając rozszczepianiu się drewna. KOŃCÓWKA WIERCĄCA umozliwia lekkie i łatwe wkręcanie bez nawiercania. Torx nr 40 Wkręty ESCR Hartowana stal węglowa Ocynkowane elektrolitycznie, pasywacja chromowana żółta polepsza ochronę antykorozyjną produktów. Grubość powłoki cynku 5 µm ETA-13/0796 PL-DoP-e

3 Wymiary [mm] Drewno klasy C24 Nr Art. Średnica Ø Długość całkowita L Długość gwintu b Średnica łba Ød k Bit Torx # Ilość w opakowaniu Wartości na rozciąganie [kn] Wartości na ścinanie [kn] ESCR8,0x T ,6 4,7 ESCR8,0x T ,6 4,7 ESCR8,0x T ,6 4,7 ESCR8,0x T ,1 5,3 ESCR8,0x T ,1 5,3 ESCR8,0x T ,5 5,3 ESCR8,0x T ,5 5,3 ESCR8,0x T ,5 5,3 8,0 ESCR8,0x T ,5 5,3 ESCR8,0x T ,5 5,3 ESCR8,0x T ,5 5,3 ESCR8,0x T ,5 5,3 ESCR8,0x T ,5 5,3 ESCR8,0x T ,5 5,3 ESCR8,0x T ,5 5,3 ESCR8,0x T ,5 5,3 ESCR10,0x T ,7 6,1 ESCR10,0x T ,7 6,1 ESCR10,0x T ,5 7,1 ESCR10,0x T ,5 7,1 ESCR10,0x T ,5 7,1 ESCR10,0x T ,5 7,1 ESCR10,0x T ,5 7,1 10,0 ESCR10,0x T ,5 7,1 ESCR10,0x T ,5 7,1 ESCR10,0x T ,5 7,1 ESCR10,0x T ,5 7,1 ESCR10,0x T ,5 7,1 ESCR10,0x T ,5 7,1 ESCR10,0x T ,5 5,5 Klasa użytkowania 2 obejmuje w pierwszym rzędzie wszystkie elementy konstrukcji w budowlach otwartych, ale zadaszonych, które nie są bezpośrednio narażone na działanie warunków atmosferycznych. Średnia wilgotność drewna z drzew iglastych nie przekracza 20%, np. otwarte wiaty lub nieogrzewane poddasze. 3

4 Parametry montażowe ESCR 8,0 ESCR 10,0 Zewnętrzna średnica gwintu Ød 8 10 k Ød k Wewnętrzna średnica gwintu Ød i 5,3 6,2 Średnica części gładkiej Ød s 5,9 7,1 Ød s Średnica łba Ød k [mm] Grubość łba k 3,5 4,5 Długość L 80, 100, , , Minimalna głębokość zagłębienia L p,min L ±5% Długość gwintu b Parametry montażowe ESCR 8,0 ESCR 10,0 b ±5% Charakterystyczny moment uplastycznienia M y,k [Nm] 22,6 33 Wytrzymałość charakterystyczna na wyrywanie 1) 2) f ax,k,90 [N/mm 2 ] 10,7 9,5 Wytrzymałość charakterystyczna na przeciągnięcie łb) 3) f head,k [N/mm 2 ] 17,6 15,2 Wytrzymałość na rozciąganie f tens,k [kn] 22,7 33,2 Moduł podatności (poślizgu) 4) K ser [N/mm] K ser = 234 x (ρ x d)0,2 1 0,4 l ,4 l 2 Ød i Ød 1) Wartości charakterystyczne określone w oparciu o charakterystyczną gęstość drewna, ρk = 350 [kg/m3] 2) Nośność na wyrywanie dla kątów między osią wkrętu a kierunkiem włókien w przedziale od 45 do 90. Dla kątów mniejszych niż 45 patrz ETA. 3) Nośność na przeciągnięcie łba dla drewna litego iglastego i drewna klejonego. Dla innych gatunków patrz ETA. 4) Moduł podatności K ser dla stanu granicznego użytkowności dla połączeń poszczególnych elementów w belka zginanych w połączeniach podatnych należy określać dla wkrętów pod kątem = 45 do włókien, gdzie l 1 i l 2 są głębokościami zagłębienia w poszczególnych elementach w [mm]; d jest zewnętrzną średnicą gwintu [mm]; ρ jest gęstością średnią drewna [kg/m3]. Rozstawy, odległości od krawędzi, końca i minimalne grobości Wkręty obciążone poprzecznie i / lub osiowo Minimalne rozstawy wkrętów i odległości od krawędzi i końca drewna dla wkrętów ze wstępnym wierceniem i bez wstępnego wiercenia są podane w EN (Eurokod 5) Dla wkrętów bez wstępnego wiercenia, minimalne odległości od końca obciążonego i nieobciążonego d 8mm i grubości drewna t < 5d Minimalne odległości od nieobciążonej krawędzi prostopadle to włókien może zostać zredukowana do 3d także gdy t < 5d, gdy rozstaw równolegle do włókien i odległość od końca wynosi co najmniej 25d Wkręty obciążone tylko osiowo Dla wkrętów d 8mm obciążonych jedynie osiowo, następujące minimalne rozstawy i odległości od krawędzi i końca obowiązują alternatywnie dla minimalnej grubości drewna t = 12d dla wkrętów bez wstępnego wiercenia: rozstaw równolegle do włókien: = 5d rozstaw prostopadle do włókien: a 2 = 5d a 2 = 2,5d jeśli a 2 = 25d 2 dla każdego wkrętu Odległość od końca: a 3 = 5d Odległość od krawędzi: a 4 = 4d a 3, t -90 α 90 koniec obciążony a4,t a 3, c 90 α 270 koniec nieobciążony a4,c 0 α 180 krawędź obciążona 180 α 360 krawędź nieobciążona 4

5 ny nia Wkręty ESCRC to stalowe wkręty ocynkowane elektrolitycznie (5 μm) o częściowym gwincie i łbie stożkowym. Wkręty ESCRC stosuje się w miejscach gdzie szczególnie zależy nam na pełnym zgłębieniu wkręta w mocowanym elemencie (np. płyty drewnopochodne do belek stropowych). Częściowy gwint pozwala na dokładne dociągnięcie mocowanych elementów. Szkielet drew GNIAZDO TORX Głębokie gniazdo torx zapobiega wyskakiwaniu bita i pozwala na lesze przeniesienie siły wkręcajacej. ŻEBRA TNĄCE umieszczone na dolnej cześci główki ułatwiają właściwe zagłębienie się wkręta równo z powierzchnią materiału. ŻEBRA TNĄCE powiększa otwór powodując tymsamym zminiejszenie momentu siły potrzebnej do wkręcania. GWINT TNĄCY przecinają powstałe w wyniku bezpośredniego wkręcania wióry zapobiegając rozszczepianiu się drewna. KOŃCÓWKA WIERCĄCA umozliwia lekkie i łatwe wkręcanie bez nawiercania. Torx nr 40 Wkręty ESCR Hartowana stal węglowa Ocynkowane elektrolitycznie, pasywacja chromowana żółta polepsza ochronę antykorozyjną produktów. Grubość powłoki cynku 5 µm ETA-13/0796 PL-DoP-e

6 Nr Art. ESCRC6,0x60 Średnica Ø Długość całkowita L Długość gwintu b Wymiary [mm] Średnica łba Ød k Bit Torx # Ilość w opakowaniu Drewno klasy C24 Wartości na rozciąganie [kn] Wartości na ścinanie [kn] T ,8 (1) ESCRC6,0x T ,8 1,9 ESCRC6,0x T ,7 1,9 ESCRC6,0x T ,7 2,1 ESCRC6,0x T ,7 2,1 6,0 12 ESCRC6,0x T ,9 2,1 ESCRC6,0x T ,9 2,1 ESCRC6,0x T ,9 2,1 ESCRC6,0x T ,9 2,1 ESCRC6,0x T ,9 2,1 ESCRC8,0x T ,6 (1) ESCRC8,0x T ,6 4,2 ESCRC8,0x T ,6 4,2 ESCRC8,0x T ,1 4,2 ESCRC8,0x T ,1 4,2 ESCRC8,0x T ,5 4,2 ESCRC8,0x T ,5 4,2 ESCRC8,0x T ,5 4,2 8,0 15 ESCRC8,0x T ,5 4,2 ESCRC8,0x T ,5 4,2 ESCRC8,0x T ,5 4,2 ESCRC8,0x T ,5 4,2 ESCRC8,0x T ,5 4,2 ESCRC8,0x T ,5 4,2 ESCRC8,0x T ,7 5,7 ESCRC8,0x T ,7 5,7 ESCRC10,0x T ,5 5,7 ESCRC10,0x T ,5 5,7 ESCRC10,0x T ,5 5,7 ESCRC10,0x T ,5 5,7 ESCRC10,0x T ,5 5,7 ESCRC10,0x T ,5 5,7 ESCRC10,0x240 10, ,5 T ,5 5,7 ESCRC10,0x T ,5 5,7 ESCRC10,0x T ,5 5,7 ESCRC10,0x T ,5 5,7 ESCRC10,0x T ,5 5,7 ESCRC10,0x T ,5 5,5 ESCRC10,0x T ,5 5,5 Klasa użytkowania 2 obejmuje w pierwszym rzędzie wszystkie elementy konstrukcji w budowlach otwartych, ale zadaszonych, które nie są bezpośrednio narażone na działanie warunków atmosferycznych. Średnia wilgotność drewna z drzew iglastych nie przekracza 20%, np. otwarte wiaty lub nieogrzewane poddasze. 6

7 Parametry montażowe ESCRC 6,0 ESCRC 8,0 ESCRC 10,0 Ød k k1 Zewnętrzna średnica gwintu Ød Wewnętrzna średnica gwintu Ød i 3,95 5,3 6,2 Ød s Średnica części gładkiej Ød s 4,3 5,9 7,1 Średnica łba Ød k [mm] ,5 Grubość łba k 5,5 7 9 Minimalna głębokość zagłębienia L p,min Długość gwintu b L ±5% Parametry montażowe ESCRC 6,0 ESCRC 8,0 ESCRC 10,0 b ±5% Charakterystyczny moment uplastycznienia M y,k [Nm] 10,1 22,6 33 Wytrzymałość charakterystyczna na wyrywanie 1) 2) f ax,k,90 [N/mm 2 ] 13 10,7 9,5 Wytrzymałość charakterystyczna na przeciągnięcie łb) 3) f head,k [N/mm 2 ] 14,6 12,4 12,2 Ød i Wytrzymałość na rozciąganie f tens,k [kn] 12,8 22,7 33,2 Moduł podatności (poślizgu) 4) K ser [N/mm] K ser = 234 x (ρ x d)0,2 1 0,4 l ,4 l 2 Ød 1) Wartości charakterystyczne określone w oparciu o charakterystyczną gęstość drewna, ρk = 350 [kg/m3] 2) Nośność na wyrywanie dla kątów między osią wkrętu a kierunkiem włókien w przedziale od 45 do 90. Dla kątów mniejszych niż 45 patrz ETA. 3) Nośność na przeciągnięcie łba dla drewna litego iglastego i drewna klejonego. Dla innych gatunków patrz ETA. 4) Moduł podatności K ser dla stanu granicznego użytkowności dla połączeń poszczególnych elementów w belka zginanych w połączeniach podatnych należy określać dla wkrętów pod kątem = 45 do włókien, gdzie l 1 i l 2 są głębokościami zagłębienia w poszczególnych elementach w [mm]; d jest zewnętrzną średnicą gwintu [mm]; ρ jest gęstością średnią drewna [kg/m3]. Rozstawy, odległości od krawędzi, końca i minimalne grobości Wkręty obciążone poprzecznie i / lub osiowo Minimalne rozstawy wkrętów i odległości od krawędzi i końca drewna dla wkrętów ze wstępnym wierceniem i bez wstępnego wiercenia są podane w EN (Eurokod 5) Dla wkrętów bez wstępnego wiercenia, minimalne odległości od końca obciążonego i nieobcią- żonego d 8mm i grubości drewna t < 5d Minimalne odległości od nieobciążonej krawędzi prostopadle to włókien może zostać zredukowana do 3d także gdy t < 5d, gdy rozstaw równolegle do włókien i odległość od końca wynosi co najmniej 25d Wkręty obciążone tylko osiowo Dla wkrętów d 8mm obciążonych jedynie osiowo, następujące minimalne rozstawy i odległości od krawędzi i końca obowiązują alternatywnie dla minimalnej grubości drewna t = 12d dla a 3, t a 3, c wkrętów bez wstępnego wiercenia: rozstaw równolegle do włókien: = 5d -90 α 90 koniec obciążony 90 α 270 koniec nieobciążony rozstaw prostopadle do włókien: a 2 = 5d a 2 = 2,5d jeśli a 2 = 25d 2 dla każdego wkrętu Odległość od końca: a 3 = 5d Odległość od krawędzi: a 4 = 4d a4,t a4,c 0 α 180 krawędź obciążona 180 α 360 krawędź nieobciążona 7

8 SIMPSON Strong-Tie Sp. z o.o Warszawa ul. Działkow15A info@simpsonstrongtie.pl
