1 Suwnice pomostowe

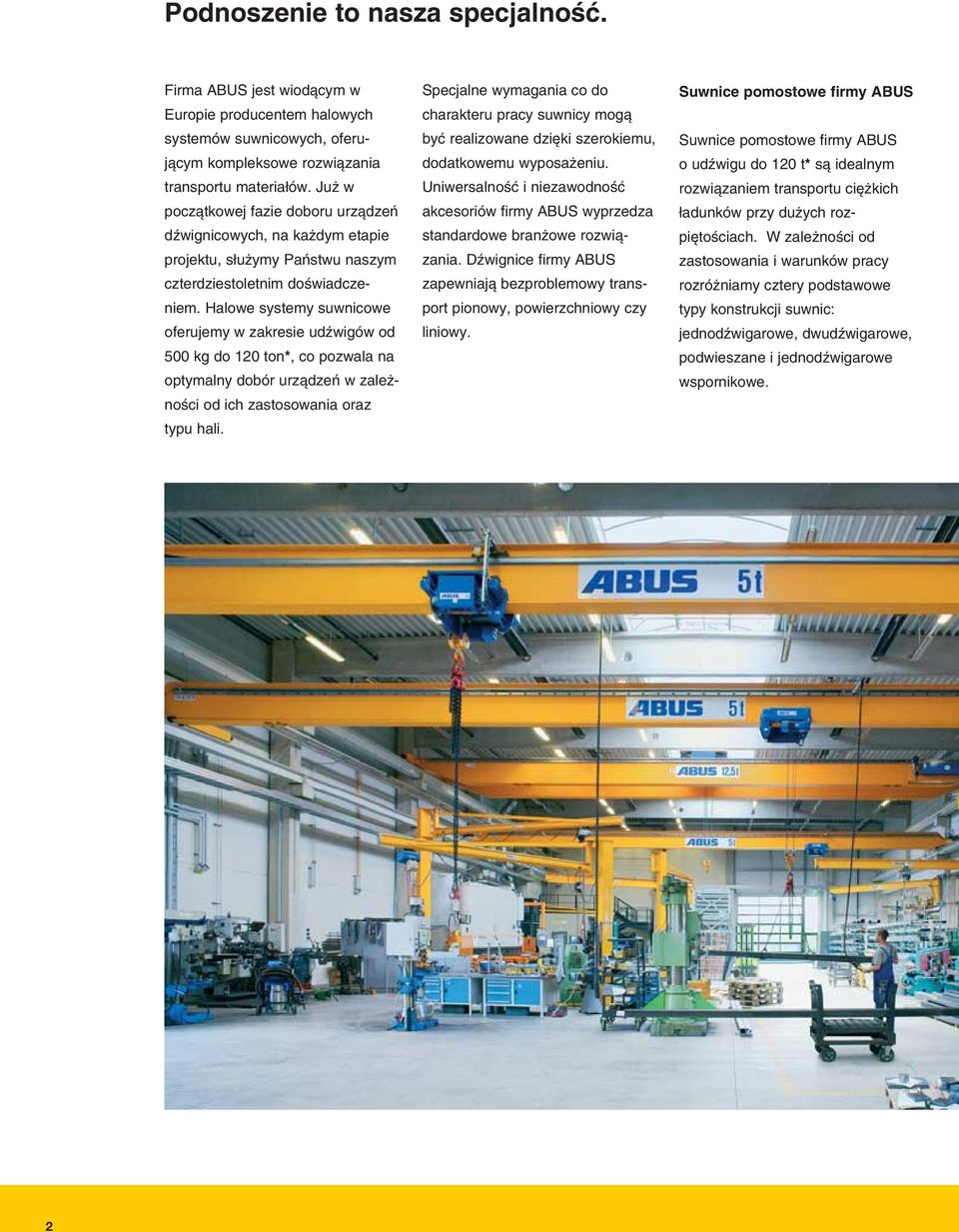

2 Podnoszenie to nasza specjalnoêç. Firma ABUS jest wiodàcym w Europie producentem halowych systemów suwnicowych, oferujàcym kompleksowe rozwiàzania transportu materia ów. Ju w poczàtkowej fazie doboru urzàdzeƒ dêwignicowych, na ka dym etapie projektu, s u ymy Paƒstwu naszym czterdziestoletnim doêwiadczeniem. Halowe systemy suwnicowe oferujemy w zakresie udêwigów od 500 kg do 120 ton*, co pozwala na optymalny dobór urzàdzeƒ w zale noêci od ich zastosowania oraz typu hali. Specjalne wymagania co do charakteru pracy suwnicy mogà byç realizowane dzi ki szerokiemu, dodatkowemu wyposa eniu. UniwersalnoÊç i niezawodnoêç akcesoriów firmy ABUS wyprzedza standardowe bran owe rozwiàzania. Dêwignice firmy ABUS zapewniajà bezproblemowy transport pionowy, powierzchniowy czy liniowy. Suwnice pomostowe firmy ABUS Suwnice pomostowe firmy ABUS o udêwigu do 120 t* sà idealnym rozwiàzaniem transportu ci kich adunków przy du ych rozpi toêciach. W zale noêci od zastosowania i warunków pracy rozró niamy cztery podstawowe typy konstrukcji suwnic: jednodêwigarowe, dwudêwigarowe, podwieszane i jednodêwigarowe wspornikowe. 2

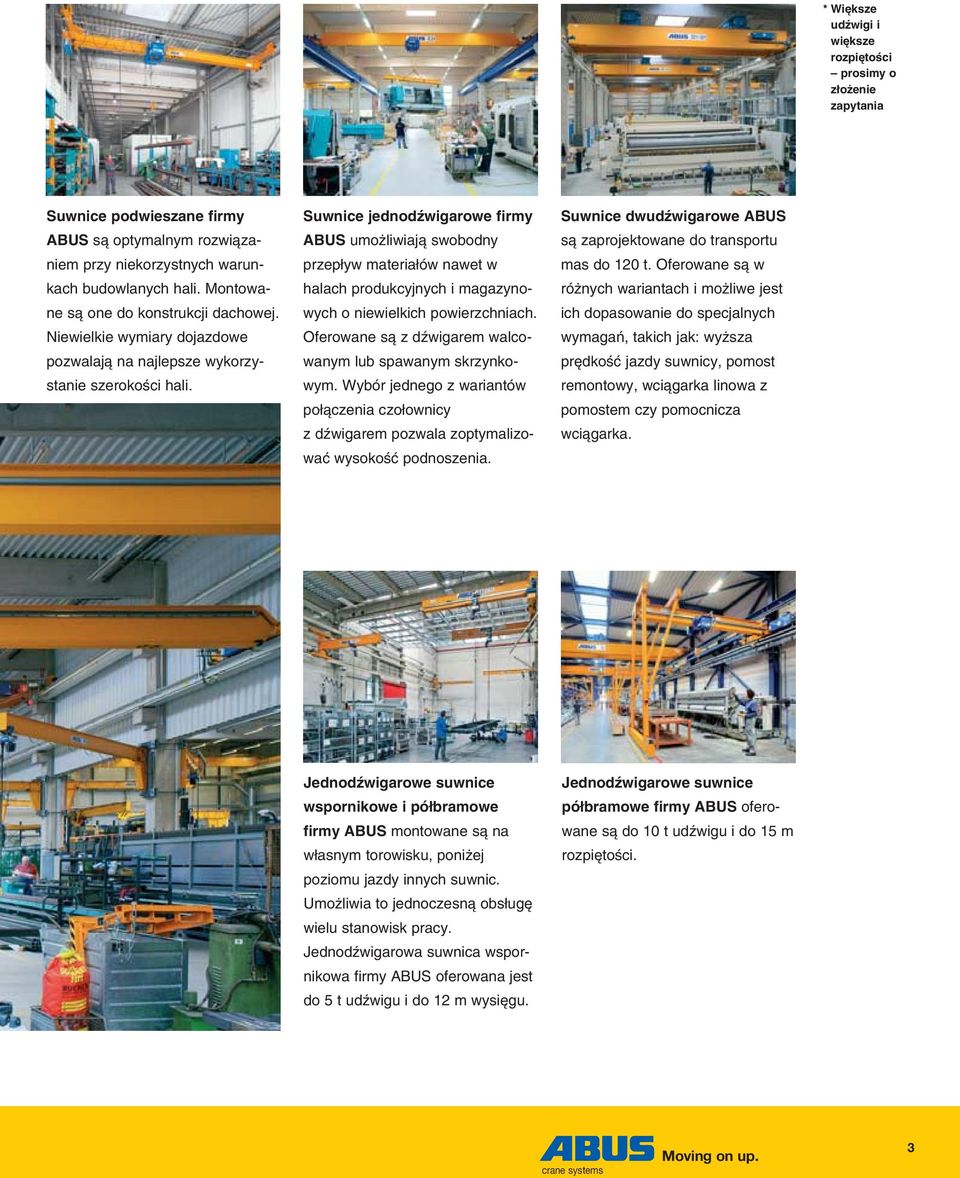

3 * Wi ksze udêwigi i wi ksze rozpi toêci prosimy o z o enie zapytania Suwnice podwieszane firmy ABUS sà optymalnym rozwiàzaniem przy niekorzystnych warunkach budowlanych hali. Montowane sà one do konstrukcji dachowej. Niewielkie wymiary dojazdowe pozwalajà na najlepsze wykorzystanie szerokoêci hali. Suwnice jednodêwigarowe firmy ABUS umo liwiajà swobodny przep yw materia ów nawet w halach produkcyjnych i magazynowych o niewielkich powierzchniach. Oferowane sà z dêwigarem walcowanym lub spawanym skrzynkowym. Wybór jednego z wariantów po àczenia czo ownicy z dêwigarem pozwala zoptymalizowaç wysokoêç podnoszenia. Suwnice dwudêwigarowe ABUS sà zaprojektowane do transportu mas do 120 t. Oferowane sà w ró nych wariantach i mo liwe jest ich dopasowanie do specjalnych wymagaƒ, takich jak: wy sza pr dkoêç jazdy suwnicy, pomost remontowy, wciàgarka linowa z pomostem czy pomocnicza wciàgarka. Jednodêwigarowe suwnice wspornikowe i pó bramowe firmy ABUS montowane sà na w asnym torowisku, poni ej poziomu jazdy innych suwnic. Umo liwia to jednoczesnà obs ug wielu stanowisk pracy. Jednodêwigarowa suwnica wspornikowa firmy ABUS oferowana jest do 5 t udêwigu i do 12 m wysi gu. Jednodêwigarowe suwnice pó bramowe firmy ABUS oferowane sà do 10 t udêwigu i do 15 m rozpi toêci. 3

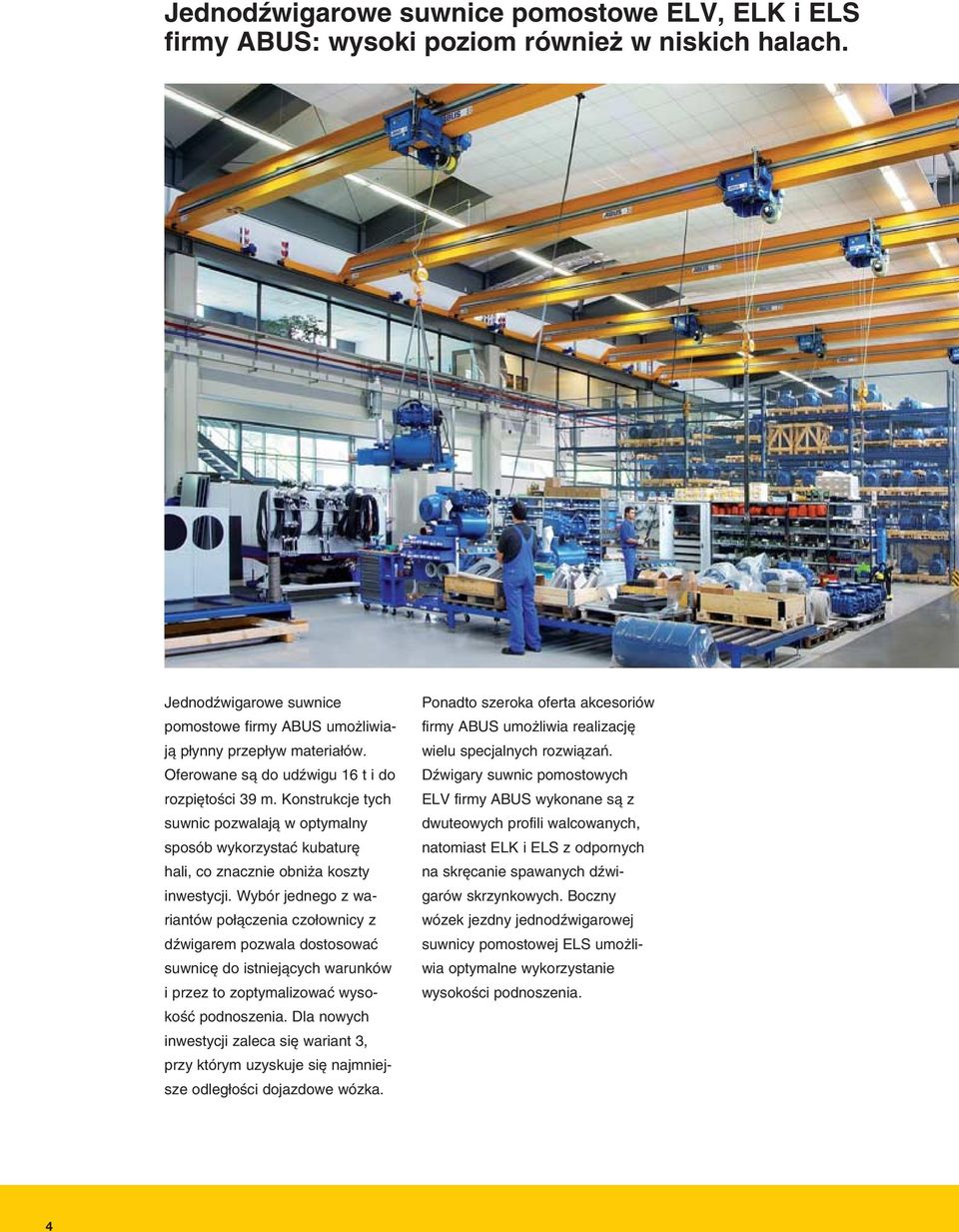

4 Jednodêwigarowe suwnice pomostowe ELV, ELK i ELS firmy ABUS: wysoki poziom równie w niskich halach. Jednodêwigarowe suwnice pomostowe firmy ABUS umo liwiajà p ynny przep yw materia ów. Oferowane sà do udêwigu 16 t i do rozpi toêci 39 m. Konstrukcje tych suwnic pozwalajà w optymalny sposób wykorzystaç kubatur hali, co znacznie obni a koszty inwestycji. Wybór jednego z wariantów po àczenia czo ownicy z dêwigarem pozwala dostosowaç suwnic do istniejàcych warunków i przez to zoptymalizowaç wysokoêç podnoszenia. Dla nowych inwestycji zaleca si wariant 3, przy którym uzyskuje si najmniejsze odleg oêci dojazdowe wózka. Ponadto szeroka oferta akcesoriów firmy ABUS umo liwia realizacj wielu specjalnych rozwiàzaƒ. Dêwigary suwnic pomostowych ELV firmy ABUS wykonane sà z dwuteowych profili walcowanych, natomiast ELK i ELS z odpornych na skr canie spawanych dêwigarów skrzynkowych. Boczny wózek jezdny jednodêwigarowej suwnicy pomostowej ELS umo liwia optymalne wykorzystanie wysokoêci podnoszenia. 4

5 Typ Udêwig* [t] Rozpi toêç* [m] ELV Suwnica jednodêwigarowa z dêwigarem walcowanym do 5 do 6,3 do 8 do 10 14,5 17, ,5 * Wi ksze udêwigi i wi ksze rozpi toêci prosimy o z o enie zapytania ELK Suwnica jednodêwigarowa ze spawanym dêwigarem skrzynkowym do 5 do 10 do ,5 ELS Suwnica jednodêwigarowa z wózkiem bocznym do 6,3 do 8 do 10 34, Warianty po àczenia czo ownicy z dêwigarem zestawienie dla typu ELV i ELK Wykonanie obni one Wariant 1 Zestawienie dla typu ELS Wykonanie obni one Wariant 2 Standardowe po àczenie g ównego dêwigara Wariant 3 Wykonanie podwy szone Wariant 4 Wykonanie podwy szone Wariant 5 Wykonanie obni one Wariant 1 Wykonanie obni one Wariant 2 Standardowe po àczenie g ównego dêwigara Wariant 3 Wykonanie podwy szone Wariant 4 5

6 Idealne rozwiàzanie przeznaczone do nowobudowanych hal: jednodêwigarowa suwnica pomostowa ELK firmy ABUS o skoênym zakoƒczeniu dêwigara (wariant 3). Przy skoênej konstrukcji dachu rozwiàzanie to pozwala optymalnie wykorzystaç wysokoêç hali. 6

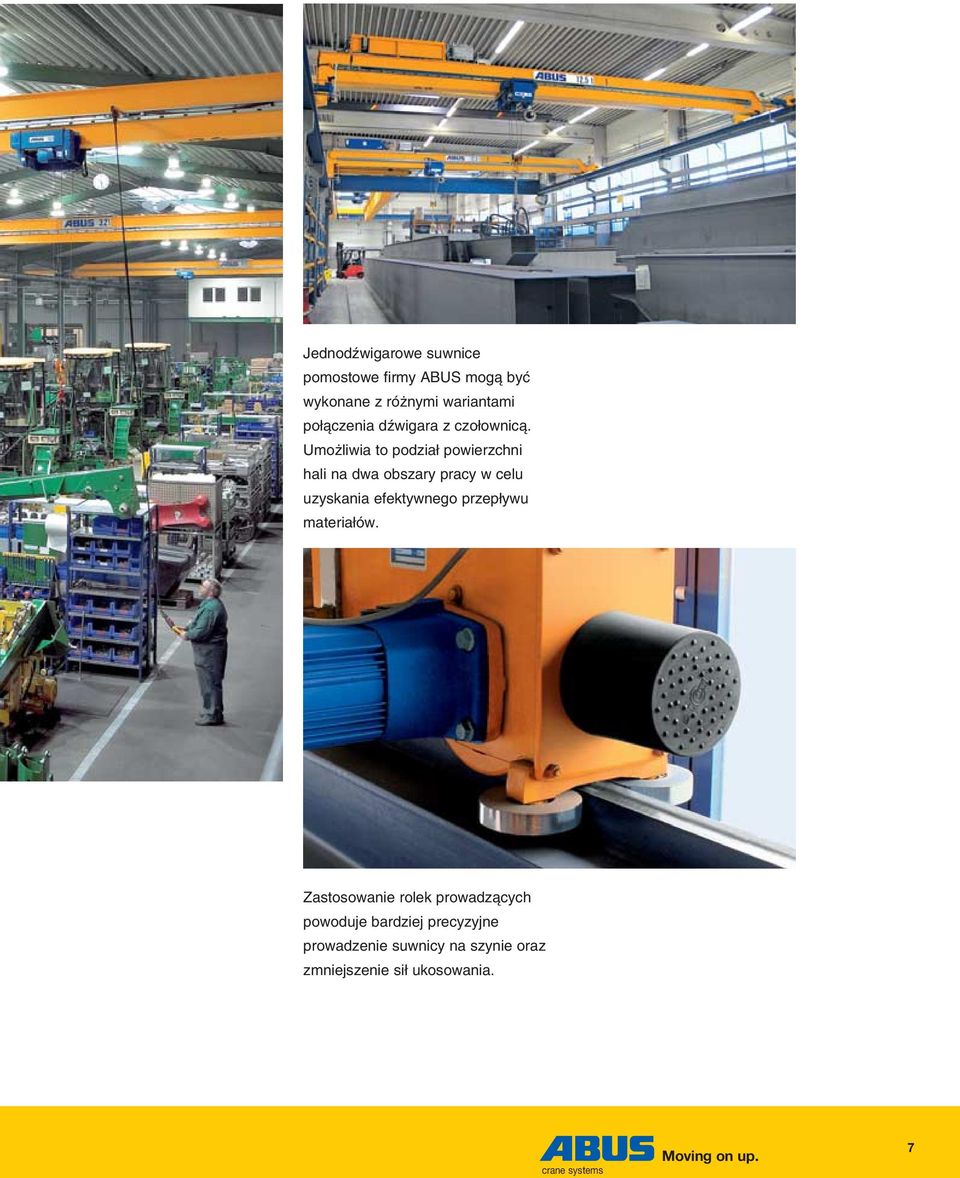

7 Jednodêwigarowe suwnice pomostowe firmy ABUS mogà byç wykonane z ró nymi wariantami po àczenia dêwigara z czo ownicà. Umo liwia to podzia powierzchni hali na dwa obszary pracy w celu uzyskania efektywnego przep ywu materia ów. Zastosowanie rolek prowadzàcych powoduje bardziej precyzyjne prowadzenie suwnicy na szynie oraz zmniejszenie si ukosowania. 7

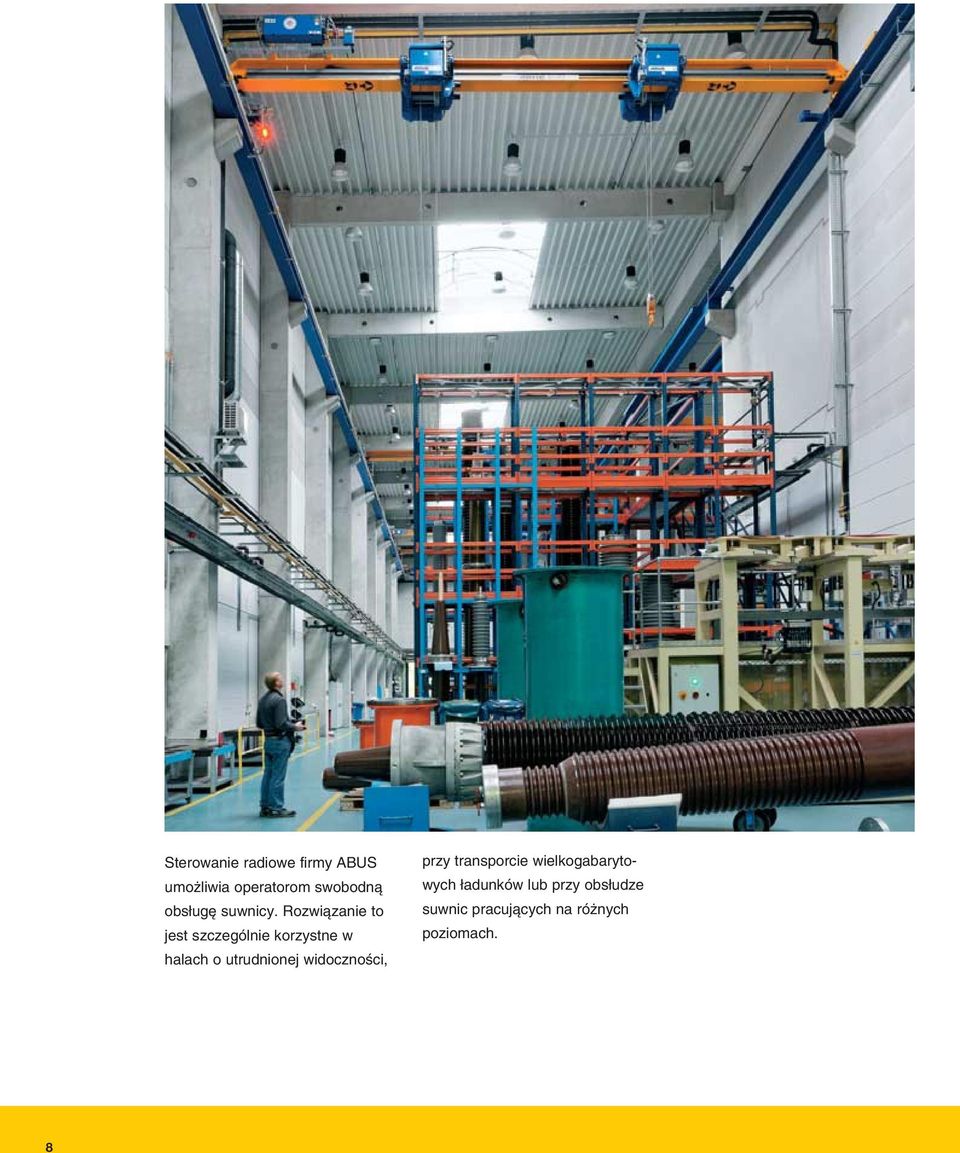

8 Sterowanie radiowe firmy ABUS umo liwia operatorom swobodnà obs ug suwnicy. Rozwiàzanie to jest szczególnie korzystne w halach o utrudnionej widocznoêci, przy transporcie wielkogabarytowych adunków lub przy obs udze suwnic pracujàcych na ró nych poziomach. 8

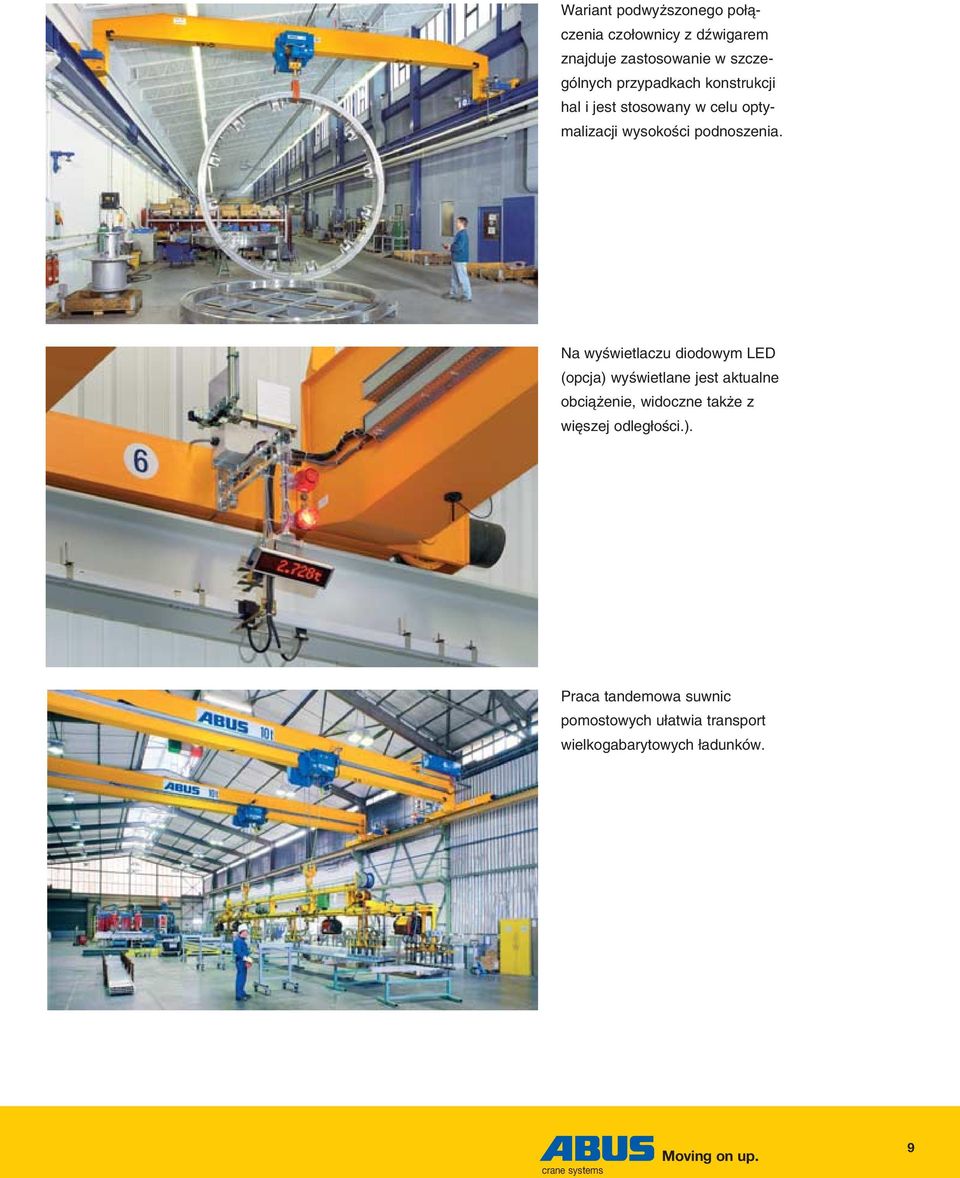

9 Wariant podwy szonego po àczenia czo ownicy z dêwigarem znajduje zastosowanie w szczególnych przypadkach konstrukcji hal i jest stosowany w celu optymalizacji wysokoêci podnoszenia. Na wyêwietlaczu diodowym LED (opcja) wyêwietlane jest aktualne obcià enie, widoczne tak e z wi szej odleg oêci.). Praca tandemowa suwnic pomostowych u atwia transport wielkogabarytowych adunków. 9

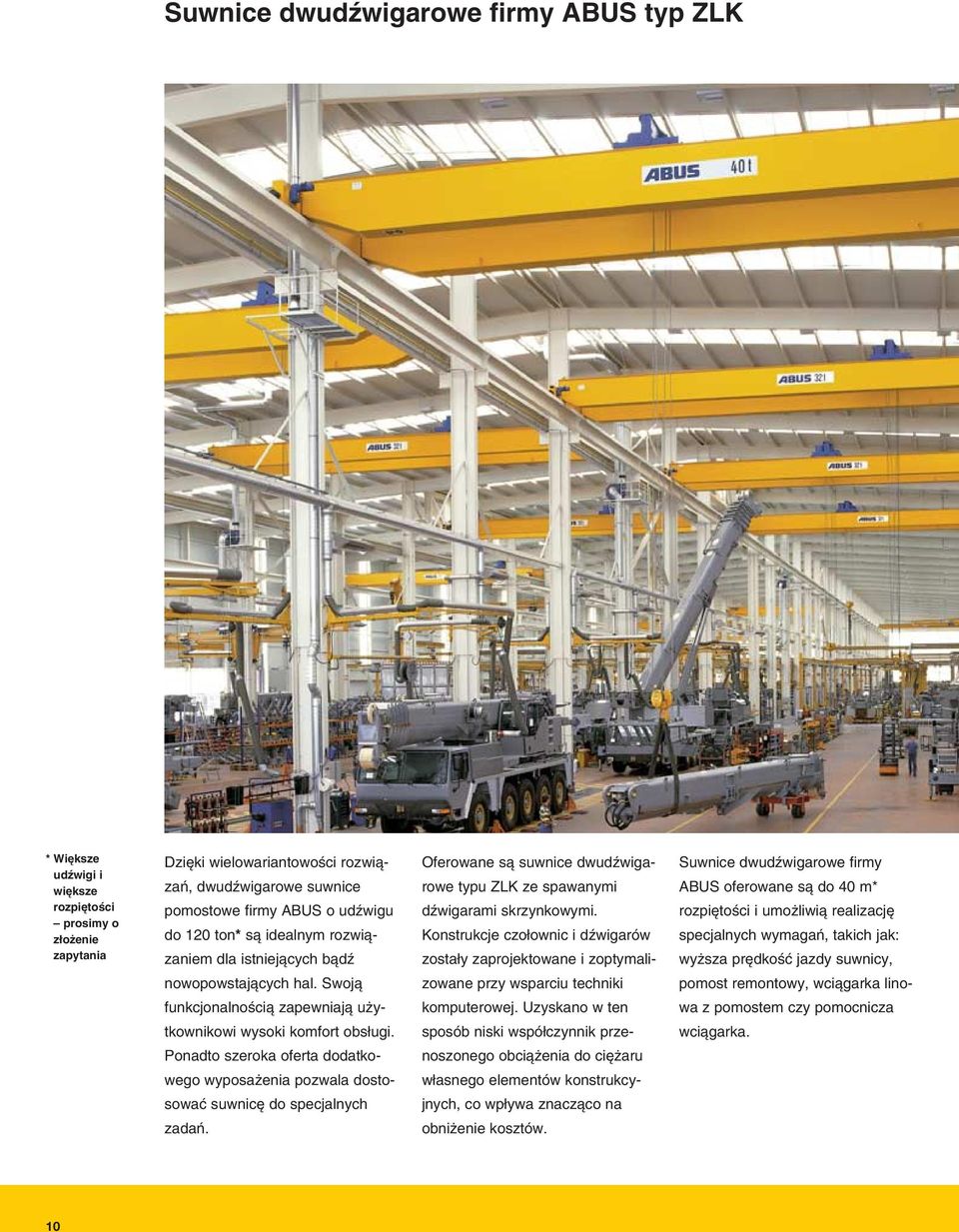

10 Suwnice dwudêwigarowe firmy ABUS typ ZLK * Wi ksze udêwigi i wi ksze rozpi toêci prosimy o z o enie zapytania Dzi ki wielowariantowoêci rozwiàzaƒ, dwudêwigarowe suwnice pomostowe firmy ABUS o udêwigu do 120 ton* sà idealnym rozwiàzaniem dla istniejàcych bàdê Oferowane sà suwnice dwudêwigarowe typu ZLK ze spawanymi dêwigarami skrzynkowymi. Konstrukcje czo ownic i dêwigarów zosta y zaprojektowane i zoptymali- Suwnice dwudêwigarowe firmy ABUS oferowane sà do 40 m* rozpi toêci i umo liwià realizacj specjalnych wymagaƒ, takich jak: wy sza pr dkoêç jazdy suwnicy, nowopowstajàcych hal. Swojà zowane przy wsparciu techniki pomost remontowy, wciàgarka lino- funkcjonalnoêcià zapewniajà u y- komputerowej. Uzyskano w ten wa z pomostem czy pomocnicza tkownikowi wysoki komfort obs ugi. sposób niski wspó czynnik prze- wciàgarka. Ponadto szeroka oferta dodatko- noszonego obcià enia do ci aru wego wyposa enia pozwala dosto- w asnego elementów konstrukcy- sowaç suwnic do specjalnych jnych, co wp ywa znaczàco na zadaƒ. obni enie kosztów. 10

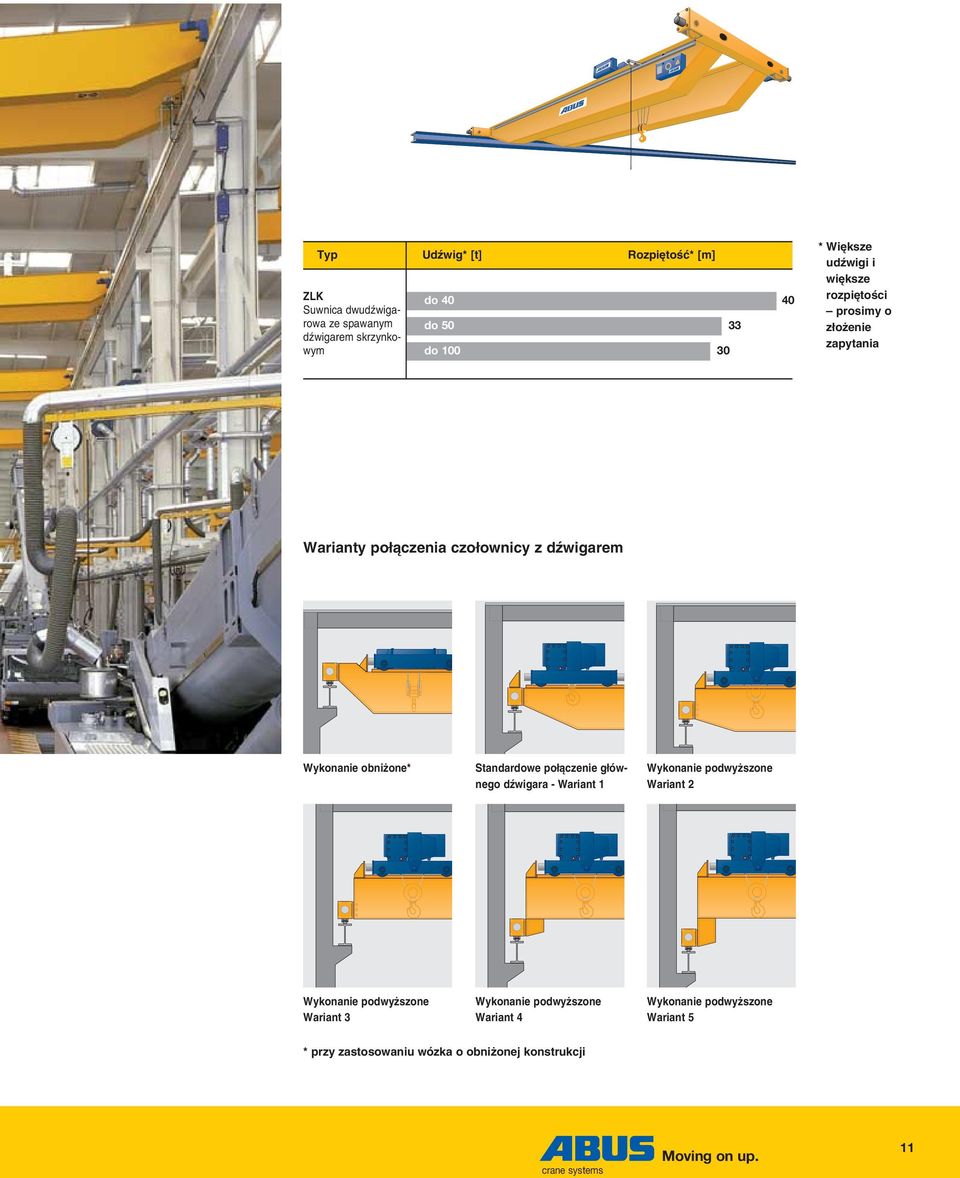

11 Typ Udêwig* [t] Rozpi toêç* [m] ZLK Suwnica dwudêwigarowa ze spawanym dêwigarem skrzynkowym do 40 do 50 do * Wi ksze udêwigi i wi ksze rozpi toêci prosimy o z o enie zapytania Warianty po àczenia czo ownicy z dêwigarem Wykonanie obni one* Standardowe po àczenie g ównego dêwigara - Wariant 1 Wykonanie podwy szone Wariant 2 Wykonanie podwy szone Wariant 3 Wykonanie podwy szone Wariant 4 Wykonanie podwy szone Wariant 5 * przy zastosowaniu wózka o obni onej konstrukcji 11

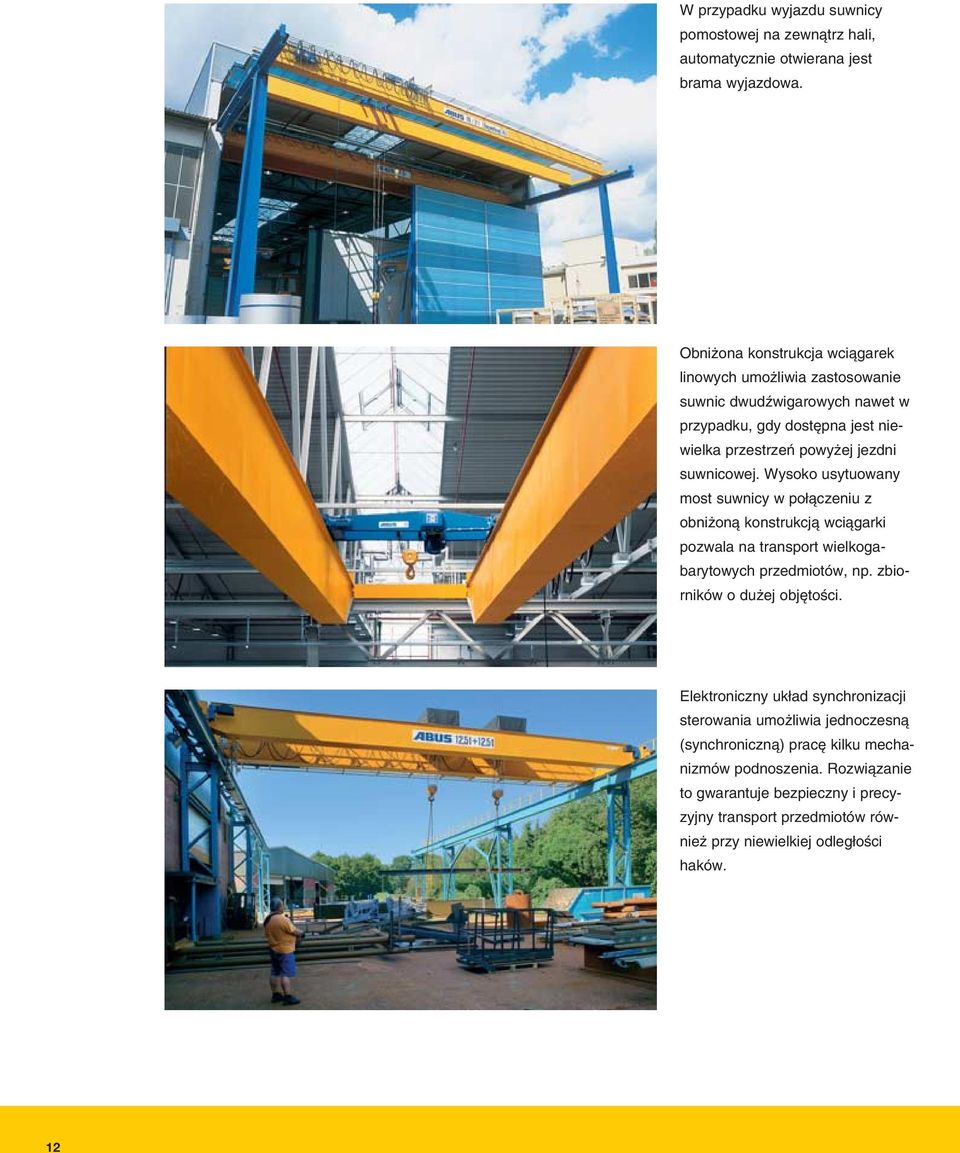

12 W przypadku wyjazdu suwnicy pomostowej na zewnàtrz hali, automatycznie otwierana jest brama wyjazdowa. Obni ona konstrukcja wciàgarek linowych umo liwia zastosowanie suwnic dwudêwigarowych nawet w przypadku, gdy dost pna jest niewielka przestrzeƒ powy ej jezdni suwnicowej. Wysoko usytuowany most suwnicy w po àczeniu z obni onà konstrukcjà wciàgarki pozwala na transport wielkogabarytowych przedmiotów, np. zbiorników o du ej obj toêci. Elektroniczny uk ad synchronizacji sterowania umo liwia jednoczesnà (synchronicznà) prac kilku mechanizmów podnoszenia. Rozwiàzanie to gwarantuje bezpieczny i precyzyjny transport przedmiotów równie przy niewielkiej odleg oêci haków. 12

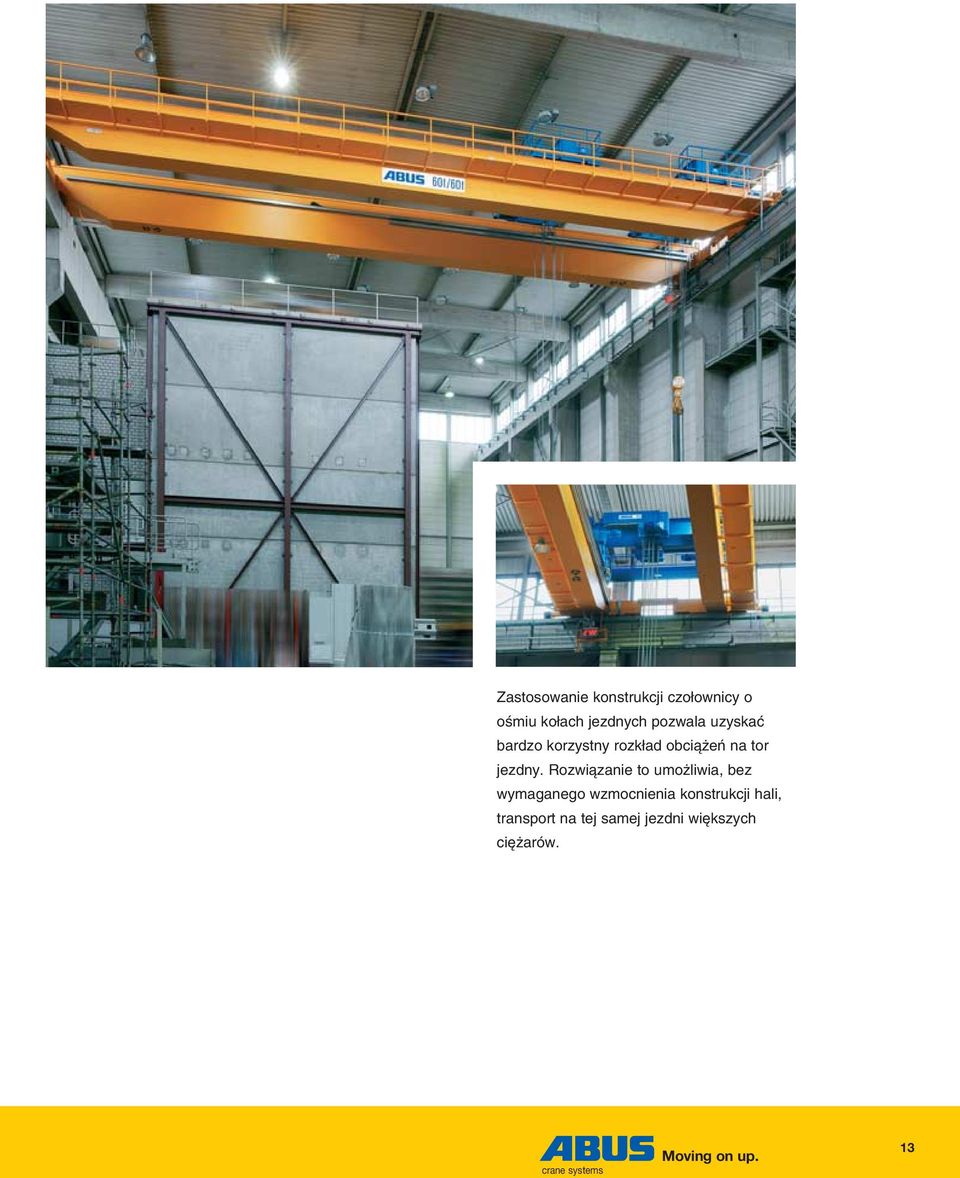

13 Zastosowanie konstrukcji czo ownicy o oêmiu ko ach jezdnych pozwala uzyskaç bardzo korzystny rozk ad obcià eƒ na tor jezdny. Rozwiàzanie to umo liwia, bez wymaganego wzmocnienia konstrukcji hali, transport na tej samej jezdni wi kszych ci arów. 13

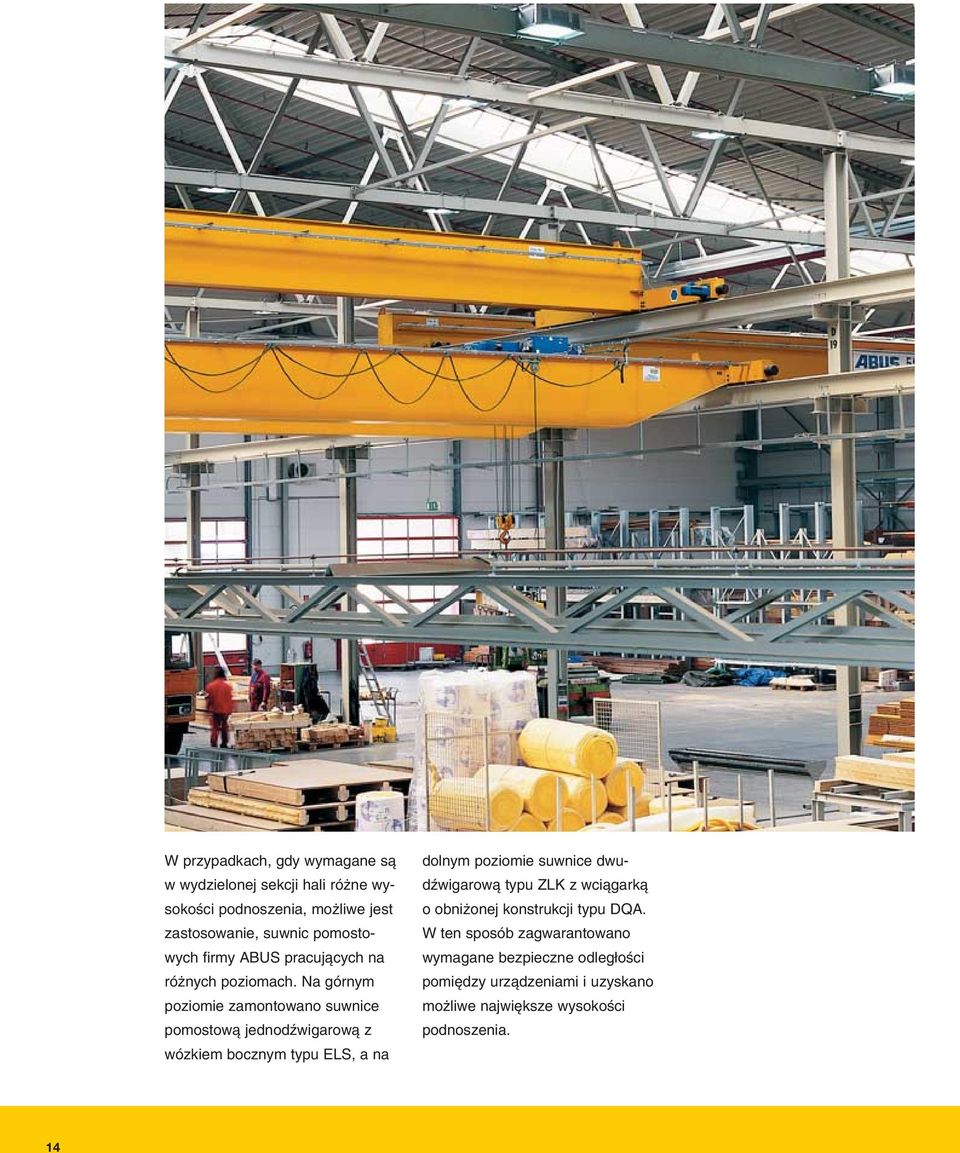

14 W przypadkach, gdy wymagane sà w wydzielonej sekcji hali ró ne wysokoêci podnoszenia, mo liwe jest zastosowanie, suwnic pomostowych firmy ABUS pracujàcych na ró nych poziomach. Na górnym poziomie zamontowano suwnice pomostowà jednodêwigarowà z wózkiem bocznym typu ELS, a na dolnym poziomie suwnice dwudêwigarowà typu ZLK z wciàgarkà o obni onej konstrukcji typu DQA. W ten sposób zagwarantowano wymagane bezpieczne odleg oêci pomi dzy urzàdzeniami i uzyskano mo liwe najwi ksze wysokoêci podnoszenia. 14

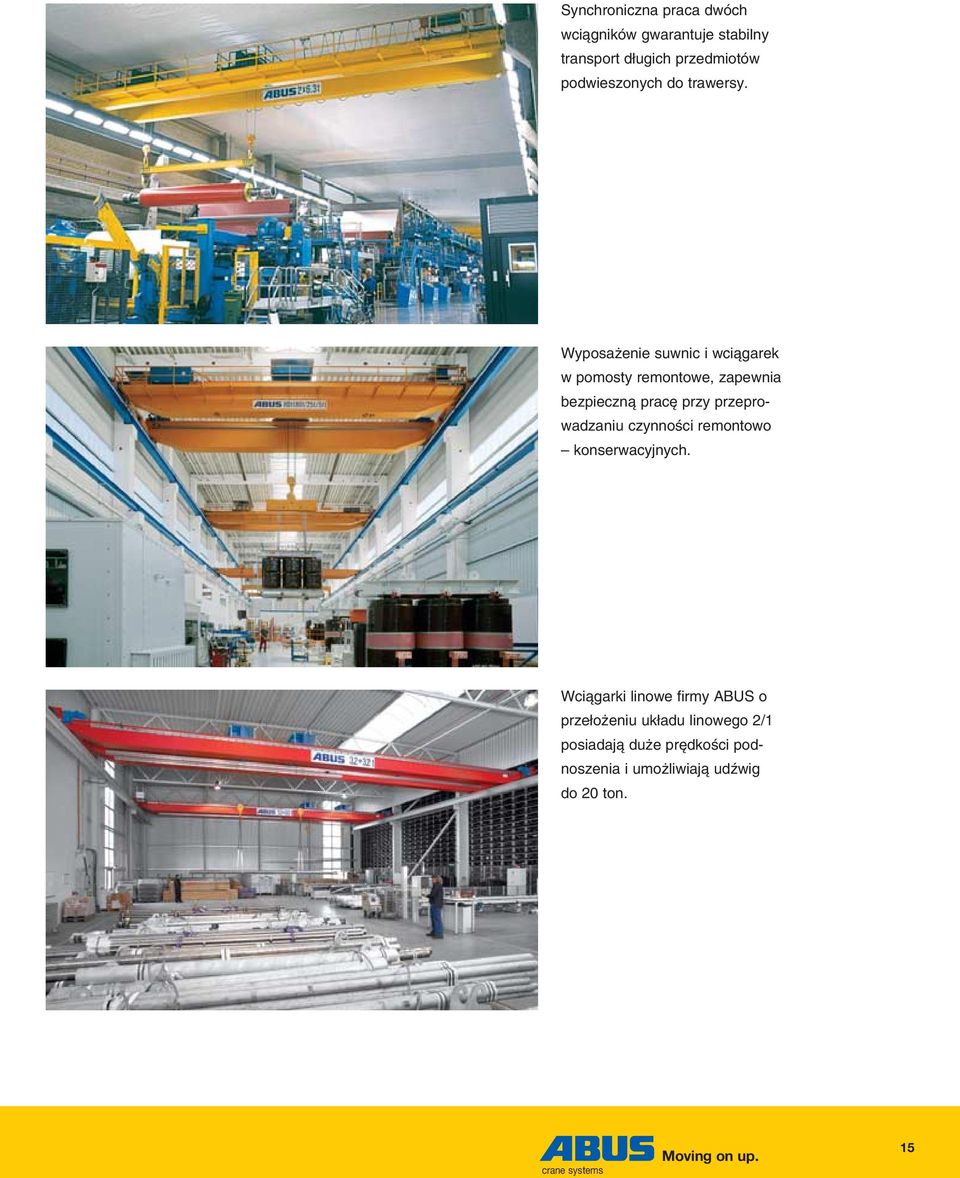

15 Synchroniczna praca dwóch wciàgników gwarantuje stabilny transport d ugich przedmiotów podwieszonych do trawersy. Wyposa enie suwnic i wciàgarek w pomosty remontowe, zapewnia bezpiecznà prac przy przeprowadzaniu czynnoêci remontowo konserwacyjnych. Wciàgarki linowe firmy ABUS o prze o eniu uk adu linowego 2/1 posiadajà du e pr dkoêci podnoszenia i umo liwiajà udêwig do 20 ton. 15

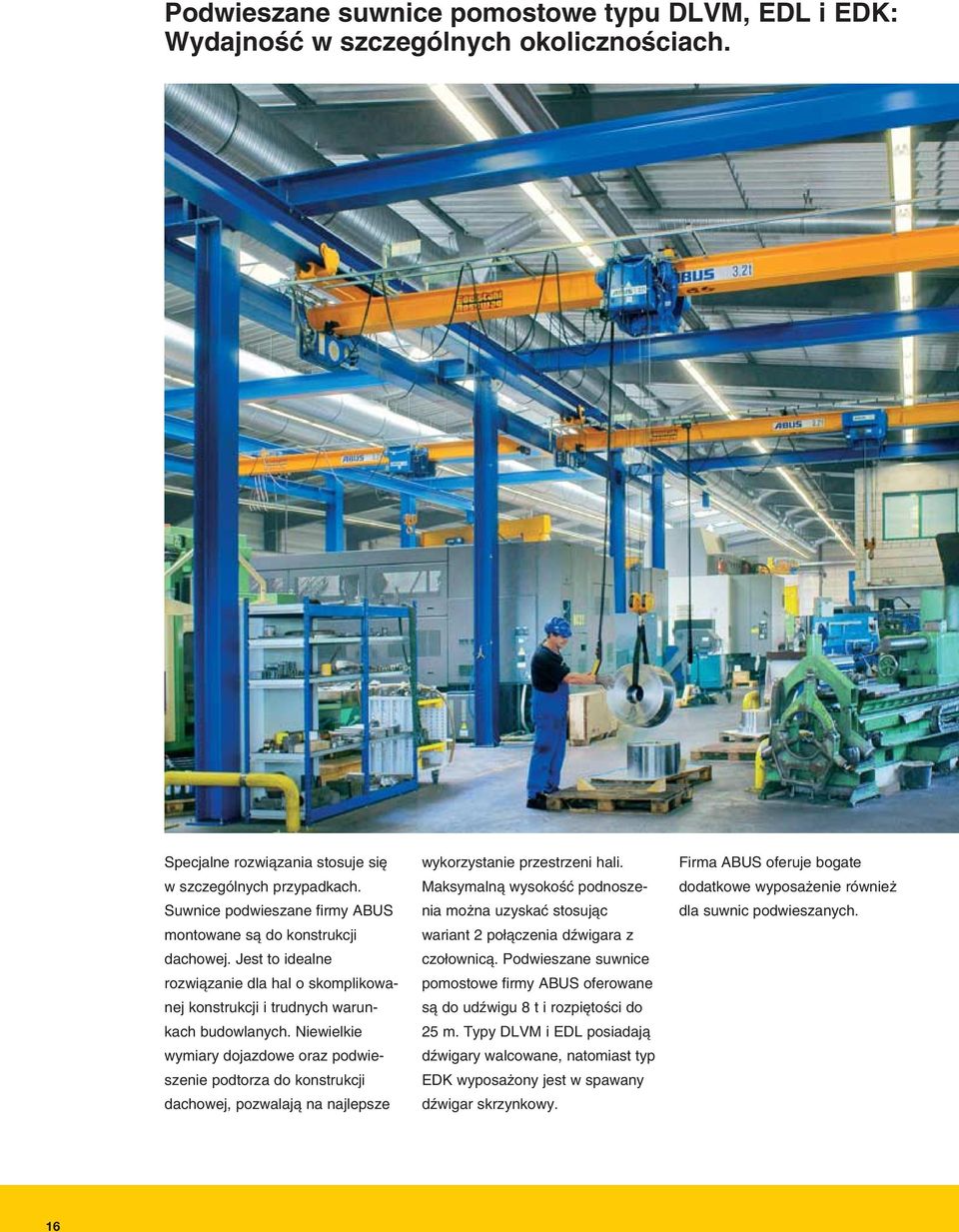

16 Podwieszane suwnice pomostowe typu DLVM, EDL i EDK: WydajnoÊç w szczególnych okolicznoêciach. Specjalne rozwiàzania stosuje si w szczególnych przypadkach. Suwnice podwieszane firmy ABUS montowane sà do konstrukcji dachowej. Jest to idealne rozwiàzanie dla hal o skomplikowanej konstrukcji i trudnych warunkach budowlanych. Niewielkie wymiary dojazdowe oraz podwieszenie podtorza do konstrukcji dachowej, pozwalajà na najlepsze wykorzystanie przestrzeni hali. Maksymalnà wysokoêç podnoszenia mo na uzyskaç stosujàc wariant 2 po àczenia dêwigara z czo ownicà. Podwieszane suwnice pomostowe firmy ABUS oferowane sà do udêwigu 8 t i rozpi toêci do 25 m. Typy DLVM i EDL posiadajà dêwigary walcowane, natomiast typ EDK wyposa ony jest w spawany dêwigar skrzynkowy. Firma ABUS oferuje bogate dodatkowe wyposa enie równie dla suwnic podwieszanych. 16

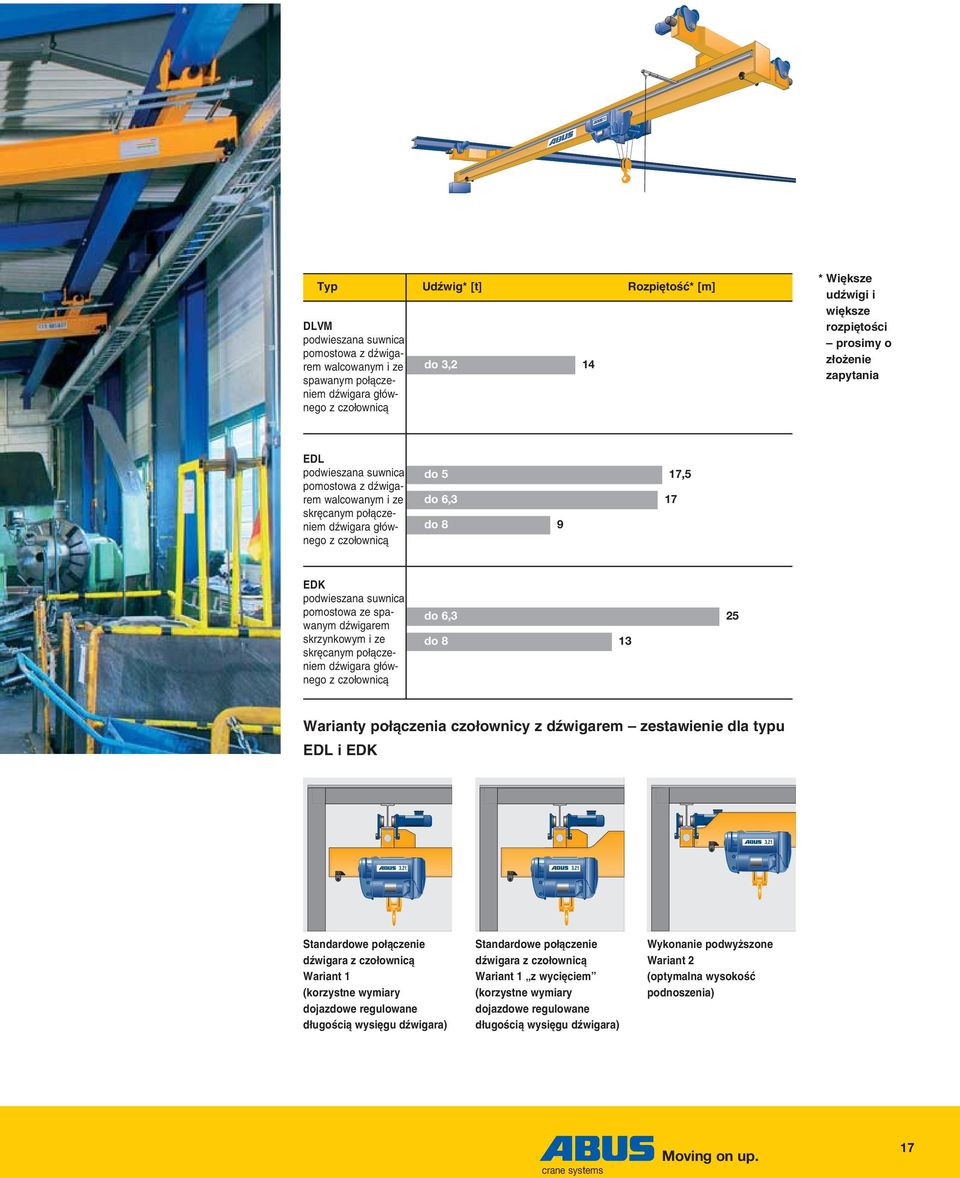

17 Typ Udêwig* [t] Rozpi toêç* [m] DLVM podwieszana suwnica pomostowa z dêwigarem walcowanym i ze spawanym po àczeniem dêwigara g ównego z czo ownicà do 3,2 14 * Wi ksze udêwigi i wi ksze rozpi toêci prosimy o z o enie zapytania EDL podwieszana suwnica pomostowa z dêwigarem walcowanym i ze skr canym po àczeniem dêwigara g ównego z czo ownicà do 5 do 6,3 do ,5 17 EDK podwieszana suwnica pomostowa ze spawanym dêwigarem skrzynkowym i ze skr canym po àczeniem dêwigara g ównego z czo ownicà do 6,3 do Warianty po àczenia czo ownicy z dêwigarem zestawienie dla typu EDL i EDK Standardowe po àczenie dêwigara z czo ownicà Wariant 1 (korzystne wymiary dojazdowe regulowane d ugoêcià wysi gu dêwigara) Standardowe po àczenie dêwigara z czo ownicà Wariant 1 z wyci ciem (korzystne wymiary dojazdowe regulowane d ugoêcià wysi gu dêwigara) Wykonanie podwy szone Wariant 2 (optymalna wysokoêç podnoszenia) 17

18 Jednodêwigarowa suwnica wspornikowa typu EWL firmy ABUS: Pierwsza klasa na swoim poziomie. Jednodêwigarowa suwnica wspornikowa firmy ABUS zamontowana jest na w asnym torowisku, poni ej poziomu jazdy suwnic pomostowych. Umo liwia to dodatkowy, swobodny transport materia ów na wydzielonych obszarach hali. Rozwiàzanie to jest idealne dla jednoczesnej obs ugi kilku stanowisk pracy. Jednodêwigarowe suwnice wspornikowe firmy ABUS oferowane sà do 5 t udêwigu i do 12 m wysi gu. 18

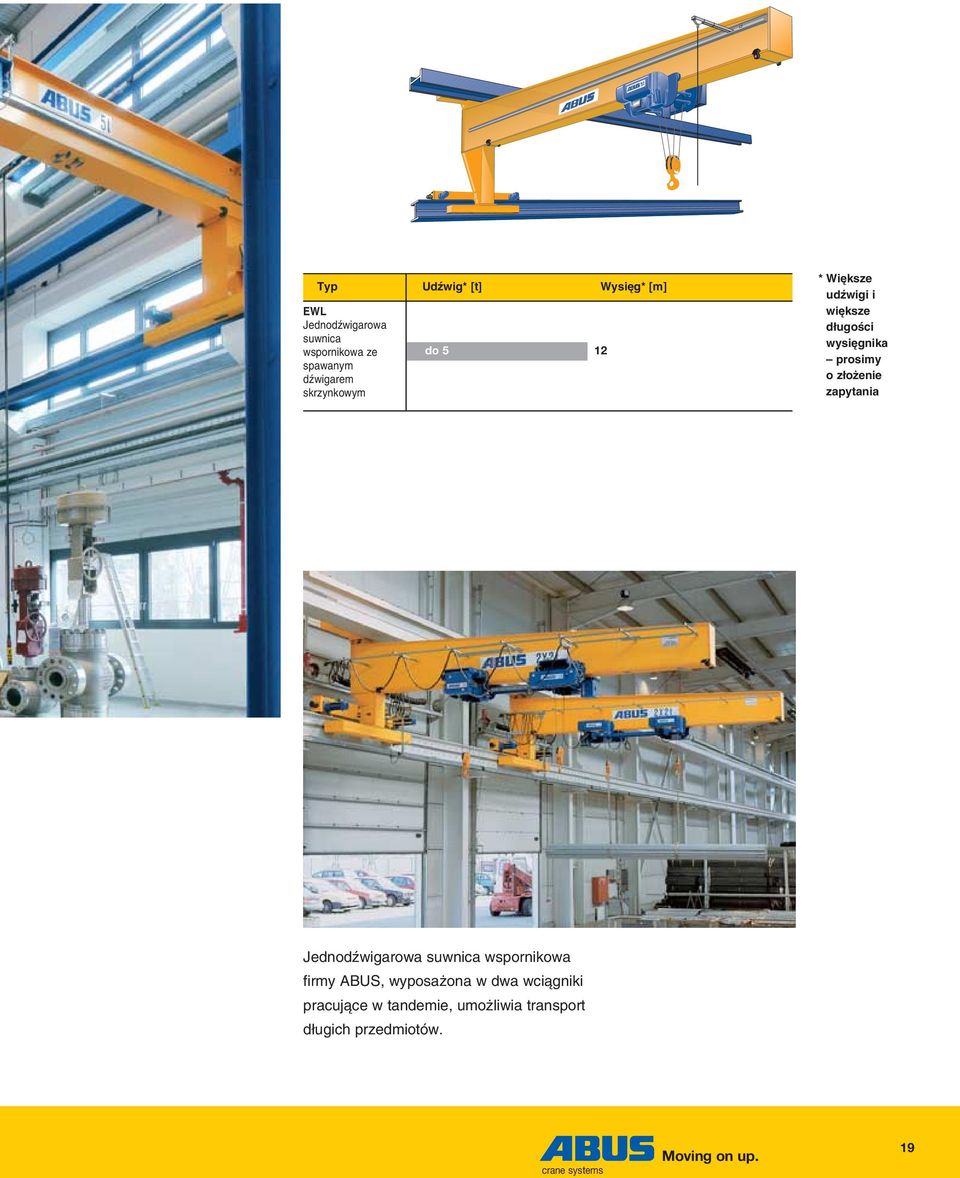

19 Typ Udêwig* [t] Wysi g* [m] EWL Jednodêwigarowa suwnica wspornikowa ze spawanym dêwigarem skrzynkowym do 5 12 * Wi ksze udêwigi i wi ksze d ugoêci wysi gnika prosimy o z o enie zapytania Jednodêwigarowa suwnica wspornikowa firmy ABUS, wyposa ona w dwa wciàgniki pracujàce w tandemie, umo liwia transport d ugich przedmiotów. 19

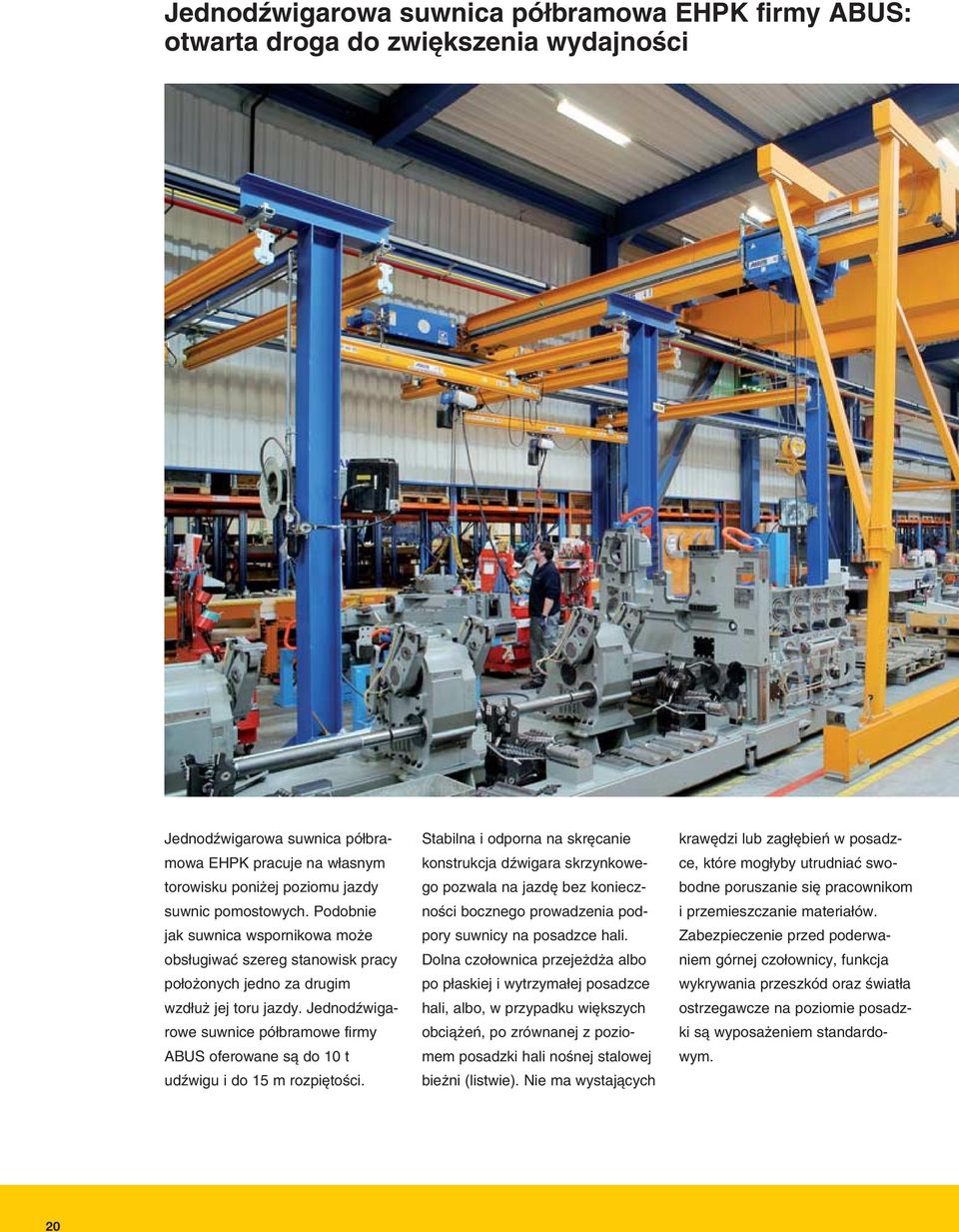

20 Jednodêwigarowa suwnica pó bramowa EHPK firmy ABUS: otwarta droga do zwi kszenia wydajnoêci Jednodêwigarowa suwnica pó bramowa EHPK pracuje na w asnym torowisku poni ej poziomu jazdy suwnic pomostowych. Podobnie jak suwnica wspornikowa mo e obs ugiwaç szereg stanowisk pracy po o onych jedno za drugim wzd u jej toru jazdy. Jednodêwigarowe suwnice pó bramowe firmy ABUS oferowane sà do 10 t udêwigu i do 15 m rozpi toêci. Stabilna i odporna na skr canie konstrukcja dêwigara skrzynkowego pozwala na jazd bez koniecznoêci bocznego prowadzenia podpory suwnicy na posadzce hali. Dolna czo ownica przeje d a albo po p askiej i wytrzyma ej posadzce hali, albo, w przypadku wi kszych obcià eƒ, po zrównanej z poziomem posadzki hali noênej stalowej bie ni (listwie). Nie ma wystajàcych kraw dzi lub zag bieƒ w posadzce, które mog yby utrudniaç swobodne poruszanie si pracownikom i przemieszczanie materia ów. Zabezpieczenie przed poderwaniem górnej czo ownicy, funkcja wykrywania przeszkód oraz Êwiat a ostrzegawcze na poziomie posadzki sà wyposa eniem standardowym. 20

21 Typ Udêwig* [t] Udêwig* [t] EHPK Jednodêwigarowa suwnica pó bramowa ze spawanym dêwigarem skrzynkowym do 5 15 do * Wi ksze udêwigi i wi ksze rozpi toêci prosimy o z o enie zapytania Rolki prowadzàce na górnej czo ownicy w wyposa eniu standardowym. Funkcja wykrywania przeszkód na dolnej czo ownicy w wyposa eniu standardowym. Nie wymaga toru jezdnego (szyny) w posadzce. 21

22 Standardowe wyposa enie suwnic pomostowych firmy ABUS: Standard godny naêladowania. JakoÊç firmy ABUS dotyczy równie szczegó ów. Suwnice pomostowe firmy ABUS ju w standardowym wykonaniu spe niajà wysokie wymagania. Zastosowane w nich komponenty zapewniajà wysokie bezpieczeƒstwo i niezawodnoêç pracy oraz umo liwiajà optymalne dostosowanie do indywidualnych potrzeb. Suwnice i wszystkie elementy, z których zosta y wykonane, sà najwy szej jakoêci i zosta y sprawdzone w praktyce. Wy àczniki silnikowe oferujà dodatkowe zabezpieczenie suwnic wyposa onych w wciàgniki lub wciàgarki linowe poprzez ograniczenie dopuszczalnego termicznego obcià enia silników jazdy suwnicy i wózka (podczas pracy dwufazowej, pracy impulsowej lub w przy zablokowaniu si nap du). Po zadzia aniu funkcji ochronnej ponowna aktywacja zabezpieczenia nast puje poprzez w àczenie urzàdzenia, bez potrzeby jego wymiany. Z àcze wtykowe firmy ABUS zapewniajà proste i niezawodne po àczenia. Zastosowanie ich minimalizuje czas prac monta owych i remontowych. Za pomocà kilku ruchów r ki mo na w atwy sposób àczyç lub roz àczaç po àczenia elektryczne mechanizmów podnoszenia, mechanizmów jazdy czy uk adów sterownia. Wszystkie sygna y sterujàce doprowadzone sà do styczników. Budowa modu owa elementów sterowania pozwala na optymalne dopasowanie si do potrzeb i zapewnia du à elastycznoêç uk adu. Z àcza sà przygotowane wst pnie do pod àczenia opcji standardowych (sterowanie radiowego, sygna u dêwi kowego, wy àcznika kraƒcowego, fotoelektronicznego zabezpieczenia przed zderzeniem ). Przejrzyste rozmieszczenie przewodów pod àczeniowych oferuje dogodne warunki serwisowania. Cz on czasowy (zw oczny) zabezpiecza przed skutkami prze àczania impulsowego. Odpowiednio dobrane styczniki wysokopràdowe gwarantujà d ugà ywotnoêç styków. 22

23 ABUCommander, ergonomiczne kasety sterownicze firmy ABUS, sà w aêciwym rozwiàzaniem przy sterowaniu stycznikowym. Gwarantujà one optymalnà dost pnoêç wszystkich funkcji suwnicy oraz pozwalajà na jej wygodnà obs ug. Kasety sà odporne na uszkodzenia mechaniczne, warunki klimatyczne oraz starzenie si. Zastosowano bagnetowe po àczenie kabla sterowniczego z kasetà umo liwiajàce szybkie i atwe od àczenie i usuni cie kasety. Zderzaki zaciskowe firmy ABUS spe niajà równoczeênie wiele funkcji: ograniczajà drog przejazdu, umo liwiajà ustalenie sta ego po o enia wciàgnika lub przejmujà energi uderzenia. Konstrukcja zderzaków umo liwia szybkà zmian miejsca ich zamocowania. Szczególnie w przypadku wózków jednoszynowych oferowane sà zderzaki, które w atwy sposób mo na dopasowaç do istniejàcych warunków technicznych. System pomiaru obcià enia LIS-SE firmy ABUS oferuje liczne funkcje zabezpieczajàco-wy àczajàce. System wyró nia si krótkim czasem rozpoznania aktualnego obcià enia. Dzi ki temu wciàgniki linowe firmy ABUS sà doskonale chronione przed niedopuszczalnym obcià eniem. System ten pozwala ograniczyç obcià enie wciàgnika bez utraty wysokoêci podnoszenia. Przeglàd najwa niejszych funkcji: - zabezpieczenie przed przecià eniem - prze àcznik obcià enia cz Êciowego - licznik czasu pracy - zabezpieczenie silnika poprzez pomiar pràdów - dodatkowe zabezpieczenie dzi ki zastosowaniu wy àczników nadmiarowych - diagnoza stanów i b dów - prze àczanie na hamowanie silnikiem w celu ograniczenia zu ycia hamulców - pami ç obcià enia zbiorczego (opcja) - wskaênik obcià enia na haku (opcja) 23

24 Dodatkowe wyposa enie urzàdzeƒ firmy ABUS: Najlepsze dla indywidualnych rozwiàzaƒ. W celu indywidualnego dopasowania suwnic pomostowych do stawianych przed nimi zadaƒ opracowano szerokà palet wyposa enia dodatkowego. Oferowane sà dodatkowe urzàdzenia zabezpieczajàce i sterujàce. Suwnice mogà byç wyposa one m.in. w elektryczne wy àczniki kraƒcowe, system pomiaru obcià enia, systemy oêwietlenia, pomosty remontowe. ABULiner jest idealnym rozwiàzaniem dla przypadków, w których wymagana jest p ynna zmiana pr dkoêci podnoszenia (na przyk ad w celu precyzyjnego ustawienia urzàdzeƒ). Falowniki umo liwiajà równie zwi kszenie pr dkoêci podnoszenia powy ej nominalnej pr dkoêci (przy zredukowanym obcià eniu). Mo na je równie stosowaç w nap dach jazdy suwnicy i wózka. Sterowanie radiowe firmy ABUS pozwala operatorowi na swobodny wybór miejsca obs ugi suwnicy, co zapewnia najkorzystniejszà obserwacj ca ego obszaru roboczego i znaczàco ogranicza wymagany nadk ad pracy. Sterowanie odbywa si za pomocà nadajników r cznych z przyciskami dwustopniowymi lub nadajników z manipulatorami. System tandemowy ABUS umo liwia sterowanie dwoma suwnicami oraz wciàgnikami komunikujàcymi si bezprzewodowo. Do obs ugi urzàdzeƒ z uk adem sterowania tandemowego ABUS stosuje si system radiowy ABURemote firmy ABUS. W zale noêci od wyboru, dwóch operatorów mo e oddzielnie obs ugiwaç dwie suwnice, ale tak e pojedynczy operator mo e przeprowadzaç skomplikowane operacje transportowe obiema suwnicami jednoczeênie lub sterowaç ka dà z osobna. 24

25 Uk ad sterowania pracà synchronicznà firmy ABUS zapewnia wyrównanie pr dkoêci podnoszenia, równie przy zró nicowanym obcià- eniu, w kilku pracujàcych równolegle mechanizmach podnoszenia (o identycznej pr dkoêci znamionowej). W ten sposób, w dopuszczalnym zakresie, jednoczeênie zwi kszana lub zmniejszana jest pr dkoêç podnoszenia. Elektroniczne sterowanie pracà synchronicznà mo na, bez potrzeby przeróbek mechanicznych i monta u dodatkowych elektronicznych elementów sterujàcych oraz bez ponoszenia wysokich kosztów, zastosowaç w standardowych zmienno-biegunowych wciàgnikach. System pomiaru obcià enia LIS-SE: System pomiaru obcià- enia oszacowuje wielkoêç obcià- enia poprzez pomiar i ocen napi cia oraz pràdu na trzech fazach silnika elektrycznego mechanizmu podnoszenia. Funkcje opcjonalne: wskazanie obcià enia na kasecie sterowniczej i pami ç obcià enia zbiorczego. Krzy owy wy àcznik kraƒcowy s u y do automatycznej redukcji pr dkoêci oraz wy àczenia nap du jazdy suwnicy (lub wciàgnika/ wciàgarki) po osiàgni ciu pozycji kraƒcowych. Kolejne zastosowanie znajduje przy ograniczeniu pola pracy suwnicy. Zamontowane na torowisku, wzgl dnie na dêwigarze krzywki przekazujà informacj o osiàgni ciu pozycji kraƒcowych. LIS-SV: Ten system pomiaru obcià- enia oferuje wszystkie funkcje systemu LIS-SE, jednak e dodatkowo oprócz pomiaru pràdu do analizy stanu pracy mechanizmu podnoszenia wykorzystuje on tensometryczne czujniki obcià enia. Znajduje on szczególne zastosowanie przy u yciu wi kszej iloêci wciàgników i przy ograniczeniu sumarycznego obcià enia. System poprawia znaczàco dok adnoêç pomiarów, a obcià enie wskazane jest na wyêwietlaczu kasety sterujàcej lub na wyêwietlaczu diodowym LED. WyÊwietlacz diodowy LED 25

26 Dodatkowe wyposa enie urzàdzeƒ firmy ABUS: Najlepsze dla indywidualnych rozwiàzaƒ. Lampy oêwietleniowe firmy ABUS zapewniajà doskona e oêwietlenie pola pracy pod suwnicà. Ponadto eliminujà one powstawanie cieni, które mogà byç spowodowane przys oni ciem oêwietlenia hali przez dêwigar suwnicy. W zale noêci od potrzeb mo na zastosowaç oêwietlenie powierzchni odpornymi na wstrzàsy lampami halogenowymi, wysokociênieniowymi lampami metalohalogenkowymi, wysokociênieniowymi lampami rt ciowymi lub lampami LED. Wciàgnik spr ynowy firmy ABUS zapewnia utrzymanie kasety podwieszonej na wymaganej wysokoêci. Rozwiàzanie to pozwala na indywidualne dopasowanie d ugoêci przewodu sterowniczego i znajduje zastosowanie przy obs udze suwnic z podestów lub przy pracach monta owych. Wciàgniki spr ynowe firmy ABUS oferowane sà z linkà o d ugoêci 3 m lub 4,5 m. Uchwyty i zawiesia specjalne wykorzystuje si przy szczególnych zastosowaniach suwnic pomostowych firmy ABUS. Przyk adem ich sà podnoêniki pró niowe do transportu p yt lub haki typu C do transportu kr gów. 26

27 Uk ad agodnego rozruchu typ AZS i przekaênik agodnego prze àczania SU-2 firmy ABUS umo liwiajà transport delikatnych (kruchych) przedmiotów z zastosowaniem zmienno-biegunowych systemów nap dowych. Sà to elektroniczne systemy pozwalajàce operatorowi suwnicy na precyzyjne sterowanie ruchem suwnicy i wózka oraz na dobór wartoêci przyspieszeƒ i opóênieƒ. W zale noêci o indywidualnych wymagaƒ, system mo e zostaç zastosowany oddzielnie do jazdy suwnicy lub wózka. System antykolizyjny System antykolizyjny ABUS, wykorzystujàc fotoelektryczny pomiar odleg oêci pomi dzy suwnicami, zabezpiecza przed przypadkowym zderzeniem. Poza automatycznym, w standardowym wykonaniu, prze àczeniu na niskà pr dkoêç jazdy w przypadku zbli enia si suwnic, istnieje dodatkowa mo liwoêç wy àczenia urzàdzeƒ. W przypadku szczególnych wymagaƒ, gdy na przyk ad suwnice nie powinny zbli yç si do siebie na okreêlonà odleg oêç, istnieje mo liwoêç dostarczenia specjalnych rozwiàzaƒ. Uwaga: Nie stosuje si do dystansowania suwnic ze wzgl dów statycznych! W takim celu mo e zostaç zainstalowany podwójny system antyzbli eniowy z czujnikami fotooptycznymi oraz wskaênikiem zak óceƒ (sygna dêwi kowy / lampka sygnalizacyjna). Zastosowanie pomostów firmy ABUS umo liwia wygodny dost p do najwa niejszych elementów suwnic na ca ej d ugoêci dêwigarów. Pozwala to na sprawne i bezpieczne prace konserwacyjno-remontowe. 27

28 ABUS nowoczesna produkcja, wysoka precyzja. Wysoka jakoêç systemów suwnicowych firmy ABUS jest wynikiem starannego procesu produkcyjnego w zak adzie w Lantenbach. Ca y proces technologiczny, poczàwszy od przygotowania blach stalowych, poprzez zautomatyzowany proces spawania, do pokrycia powierzchni pow okami malarskimi, przeprowadzany jest w najnowoczeêniejszym standardzie. Wysoki stopieƒ automatyzacji systemu produkcji i du e jego mo liwoêci dostosowawcze pozwalajà zachowaç sta à, wysokà jakoêç produkowanych suwnic. Zaprojektowane przez naszà firm,wysoce specjalistyczne urzàdzenia, jak na przyk ad przejezdna portalowa instalacja spawalnicza, umo liwia zachowanie p ynnego procesu produkcyjnego i terminowà realizacj zamówieƒ just in time. Wszystkie suwnice firmy ABUS oraz ich cz Êci mechaniczne, elektryczne i elektroniczne sà, przed dostawà do klienta, poddane starannemu procesowi testowania. Dlatego mo ecie Paƒstwo w pe ni polegaç na wyrobach firmy ABUS. Symbol jakoêci: dêwigar skrzynkowy firmy ABUS * Wi ksze udêwigi i wi ksze rozpi toêci prosimy o z o enie zapytania Suwnice pomostowe firmy ABUS, w zale noêci od typu, posiadajà dêwigary o profilach walcowanych lub spawanych skrzynkowych. Profile walcowane stosuje si przy zastosowanie w suwnicach przeznaczonych do najwi kszych udêwigów do 120 t* i rozpi toêci do 40 m*. Wszystkie elementy wykonane sà z wysokojakoêciowych blach stalo- mogà Paƒstwo poznaç odwiedzajàc nas w zak adzie w Lantenbach, gdzie ch tnie przedstawimy Paƒstwu ca y proces produkcyjny. ma ych i Êrednich udêwigach i wych, dzi ki czemu gwarantowana Proces spawania poprzedzony rozpi toêciach. Natomiast spawane jest wysoka wytrzyma oêç i jakoêç. jest starannà kontrolà jakoêci dêwigary skrzynkowe znajdujà Nasze mo liwoêci produkcyjne dostarczonych blach. Usuni cie rdzy i ewentualnej zgorzeliny realizowane jest za pomocà wysokowydajnych turbinowych strumienic pracujàcych zgodnie z normà DIN SA 2 1/2. Pozwala to osiàgnàç wysokà jakoêç spawanych elementów niezale nie od gatunku stali i gruboêci blach. 28

29 Automat spawalniczy sterowany jest za pomocà programowalnych sterowników logicznych PLC, spawa blachy na wymaganà d ugoêç do dêwigarów skrzynkowych. Instalacja spawalnicza pozwala àczyç blachy ró nej gruboêci spoinà czo owà, a automatyczny system Êledzenia (kontroli) zapewnia najwy szà jakoêç spoiny. Nast pnie wspawuje si ebra zabezpieczajàce Êrodniki przed skr ceniem, które nadajà ca ej konstrukcji dêwigara optymalnà stabilnoêç. Po zamontowaniu szyny na dêwigarze jest on przygotowany do dalszego spawania na portalowym automacie spawalniczym. Skonstruowany przez firm ABUS przejezdny, portalowy automat spawalniczy spawa Êrodniki do górnego i dolnego pasa oraz szyny do pasa górnego. JednoczeÊnie mo na przeprowadziç operacj spawania do 6 elementów. Wysokowydajne palniki sà sterowane przy u yciu programowalnych sterowników logicznych PLC. Po zakoƒczeniu operacji spawania i po zamontowaniu czo ownic suwnica poddawana jest procesowi na o enia ochronnej pow oki malarskiej. 29

30 Polityka jakoêci firmy ABUS obejmuje równie serwis. Serwis i obs uga firmy ABUS zaczynajà si ju od wyczerpujàcego doradztwa technicznego. Na yczenie klienta b dziemy uczestniczyç w procesie planowania przed podj ciem decyzji o zakupie. Po przeanalizowaniu Paƒstwa potrzeb stworzymy ofert zawierajàcà szczegó owà dokumentacj technicznà. Serwis bez granic. Eksperci firmy ABUS oferujà szeroki zakres us ug specjalistycznych na ca ym Êwiecie. Nasze oddzia y i partnerzy mi dzynarodowi zapewniajà w a- Êciwy dobór urzàdzeƒ zgodnie z obowiàzujàcymi przepisami, a dzia cz Êci zamiennych zapewnia szybkà i fachowà obs ug serwisowà. Centrum szkoleniowe stworzone dla serwisu. Wszyscy nasi sprzedawcy, specjaliêci i serwisanci, nieustannie podnoszà swoje kwalifikacje w centrum szkoleniowym w Gummersbach. Wszystkie nasze dzia ania: udoskonalanie produktów i procesów produkcyjnych oraz us ug serwisowych majà jeden cel wyjêç naprzeciw oczekiwaniom naszych klientów na ca ym Êwiecie. 30

31 Przedstawicielstwa firmy ABUS w ponad 50 krajach Êwiata. Serwis firmy ABUS przekonywujàce rozwiàzanie w ka dym calu: monta, demonta i przebudowa instalacji suwnicowych przeglàdy techniczne naprawy modernizacje i przebudowy szkolenia obs ugujàcych ekspertyzy 31

32 Zakres produktów firmy ABUS. * Wi ksze udêwigi i wi ksze rozpi toêci prosimy o z o enie zapytania Suwnice pomostowe: Udêwig: do 120 t* Rozpi toêç: do 40 m* (w zale noêci od udêwigu) Zastosowanie: transport powierzchniowy Charakterystyka: standardowe i dodatkowe wyposa enie umo liwia realizacj indywidualnych projektów Systemy lekkich dêwignic podwieszanych HB: Udêwig: do 2 t D ugoêç pomostu suwnicy: do 22 m ( w zale noêci od udêwigu) Zastosowanie: transport powierzchniowy i liniowy Charakterystyka: elastyczny, przeznaczony do rozbudowy modu owej, ró ne metody podwieszenia, o niskiej zabudowie, bogate i standardowe wyposa enie urawie warsztatowe: Udêwig: do 6,3 t Wysi g: do 10 m ( w zale noêci od udêwigu) Zastosowanie: do obs ugi jednego lub kilku stanowisk pracy Charakterystyka: zakres obrotu, w zale noêci od typu, do 360 Wciàgniki i wciàgarki linowe: Udêwig: do 120 t Charakterystyka: optymalne wymiary konstrukcyjne, standardowo dwie pr dkoêci podnoszenia i jazdy, bogate wyposa enie standardowe i dodatkowe Wciàgniki aƒcuchowe: Udêwig: do 4 t Charakterystyka: niska zabudowa, standardowo dwie pr dkoêci podnoszenia, gotowe do pod àczenia, bogate wyposa enie seryjne i dodatkowe Lekkie suwnice bramowe: Udêwig: do 2 t Charakterystyka: na 4 kó kach samonastawnych (z mo liwoêcià blokady), atwe do przesuni cia, wysokoêç i szerokoêç dobierane indywidualnie 32

33 FORMULARZ ZAMÓWIENIA Pierwszy krok do zakupu suwnicy pomostowej firmy ABUS Skopiuj niniejszy formularz, a po jego wype nieniu przeêlij do nas. Niezw ocznie przedstawimy Paƒstwu naszà ofert. Firma: Imi i nazwisko: Skrytka pocztowa/ulica: Warunki budowlane SzerokoÊç hali w Êwietle WysokoÊç do g ówki szyny WysokoÊç hali w Êwietle Rozpi toêç D ugoêç jezdni suwnicy 4 1 Kod pocztowy/miejscowoêç: Telefon: Telefaks: Informacje dotyczàce suwnicy, b dàcej obiektem zainteresowania. Budowa / udêwig Suwnica jednodêwigarowa kg Suwnica dwudêwigarowa kg Suwnica podwieszana kg Jednodêwigarowa suwnica wspornikowa kg 2 3 Jednodêwigarowa suwnica pó bramowa mm mm mm mm m kg SzerokoÊç hali w Êwietle w mm Wymiar do górnej kraw dzi szyny w mm WysokoÊç hali w Êwietle w mm Rozpi toêç w mm, gdy istnieje podtorze Szkic techniczny suwnicy pomostowej u atwi ustalenie pozosta ych pomiarów. Oferta na dostaw belek podsuwnicowych (na o enie na istniejàce wsporniki) D ugoêç jezdni suwnicy Odst py pomi dzy punktami podparcia m m 33

34 34 Notatki

35 Notatki 35

36 701802/???/ Niniejszy prospekt publikowany jest jedynie w celu informacyjnym i nie stanowi oferty handlowej. W zwiàzku ze sta ym udoskonalaniem swoich produktów producent zastrzega sobie prawo wprowadzania zmian parametrów oferowanych urzàdzeƒ. Aktualnych informacji technicznych i handlowych udziela ABUS Crane Systems Polska sp. z o.o. ABUS Crane Systems Polska sp. z o.o. ul. Gaudiego Gliwice tel fax info@abuscranes.pl -
