Niniejszy prospekt publikowany jest jedynie w celu informacyjnym i nie stanowi oferty handlowej. W związku ze stałym udoskonalaniem swoich produktów

Transkrypt

1 Przegląd produktów Suwnice pomostowe System lekkich dźwignic podwieszanych HB Żurawie warsztatowe Wciągniki i wciągarki linowe Wciągniki łańcuchowe Przestawne wciągarki bramowe LPK Belki jezdne

2 2 Niniejszy prospekt publikowany jest jedynie w celu informacyjnym i nie stanowi oferty handlowej. W związku ze stałym udoskonalaniem swoich produktów producent zastrzega sobie prawo wprowadzania zmian parametrów oferowanych urządzeń. Aktualnych informacji technicznych i handlowych udziela ABUS Crane Systems Polska sp. z o.o.

3 Spis treści Suwnice pomostowe: Udźwig: do 120 t* strona 4 7 Rozpiętość: do 40 m* (w zależności od udźwigu) Zastosowanie: transport powierzchniowy Charakterystyka: standardowe i dodatkowe wyposażenie umożliwia realizację indywidualnych projektów * Większe udźwigi i większe rozpiętości na zapytanie Systemy lekkich dźwignic Udźwig: do 2 t podwieszanych HB: Długość dźwigara: do 22 m (w zależności od udźwigu) strona 8 11 Zastosowanie: transport powierzchniowy i liniowy Charakterystyka: elastyczny, przeznaczony do rozbudowy modułowej, różne metody podwieszania, o niskiej zabudowie, bogate standardowe i dodatkowe wyposażenie Żurawie warsztatowe: Udźwig: do 6,3 t strona Wysięg: do 10 m (w zależności od udźwigu) Zastosowanie: do obsługi jednego lub kilku stanowisk pracy Charakterystyka: zakres obrotu w zależności od typu, do 360 Wciągniki i wciągarki linowe: Udźwig: do 120 t strona Charakterystyka: optymalne wymiary konstrukcyjne, bogate wyposażenie standardowe i dodatkowe Wciągniki łańcuchowe: Udźwig: do 4 t strona Charakterystyka: niska zabudowa, 2 szybkości podnoszenia w wykonaniu seryjnym, gotowe do podłączenia, bogate wyposażenie seryjne i dodatkowe Przestawne wciągarki bramowe LPK: Udźwig: do 2 t strona 22 Charakterystyka: na 4 kółkach samonastawnych (z możliwością blokady), łatwe do przesunięcia, wysokość i szerokość dobierana indywidualnie Belki jezdne: Udźwig: do 16 t strona 23 Charakterystyka: indywidualny dobór, różne możliwości mocowania / podwieszania, duży wybór wyposażenia seryjnego i dodatkowego Akcesoria: strona dodatkowe wyposażenie ABUS Serwis: strona usługi serwisowe ABUS 3

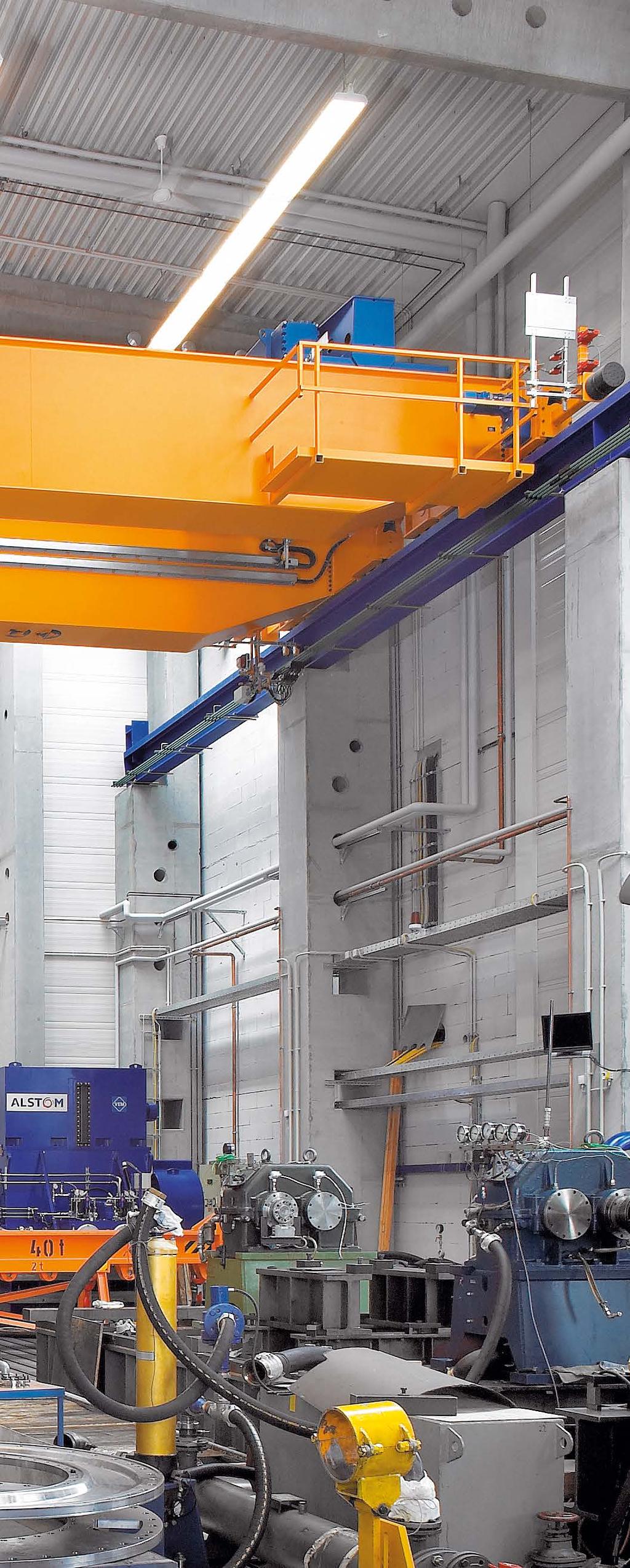

4 Suwnice pomostowe firmy ABUS Do szczególnie ciężkich zadań. Suwnica dwudźwigarowa firmy ABUS, typ ZLK 4

5 Suwnice pomostowe firmy ABUS pozwalają przemieszczać ładunki do 120 t*. Oferujemy następujące typy: suwnice jednodźwigarowe, suwnice dwudźwigarowe dla ciężkich ładunków i dużych rozpiętości oraz suwnice podwieszane dla specjalnych konstrukcji hal. Możliwa jest optymalizacja przepływu materiałów przy zastosowaniu suwnic wspornikowych jednodźwigarowych, zamontowanych na własnym torowisku poniżej poziomu jazdy innych suwnic. Udźwig: do 120 t* Rozpiętość: do 40 m* (w zależności od udźwigu) Zastosowanie: Charakterystyka: głównie dla transportu powierzchniowego w halach bogate wyposażenie standardowe i dodatkowe dla indywidualnych rozwiązań * Większe udźwigi i większe rozpiętości na zapytanie Suwnica wspornikowa jednodźwigarowa firmy ABUS, typ EWL Suwnice jednodźwigarowe firmy ABUS, typ ELK 5

6 Suwnice jednodźwigarowe firmy ABUS Udźwig: do 16 t Rozpiętość: do 39 m (w zależności od udźwigu) ELV: ELK: ELS: Suwnica jednodźwigarowa z dźwigarem walcowanym Suwnica jednodźwigarowa ze spawanym dźwigarem skrzynkowym Suwnica jednodźwigarowa z wózkiem bocznym optymalne dopasowanie do lokalnych warunków poprzez różne możliwości podłączenia możliwość uzyskania maks. wysokości położenia haka Suwnice dwudźwigarowe firmy ABUS * Większe udźwigi i większe rozpiętości na zapytanie Udźwig: do 120 t* Rozpiętość: do 40 m* (w zależności od udźwigu) ZLK: Suwnica dwudźwigarowa ze spawanym dźwigarem skrzynkowym dogodne warunki montażu dodatkowego wyposażenia możliwe duże prędkości jazdy suwnicy i wciągarki 6

7 Suwnice podwieszane firmy ABUS Udźwig: do 8 t Rozpiętość: do 25 m (w zależności od udźwigu) DLVM: Suwnica podwieszana do niewielkich udźwigów EDL: Suwnica podwieszana do większych udźwigów zamocowanie torowiska jezdnego do stropu hali optymalne rozwiązanie przy niekorzystnych warunkach budowlanych niewielkie wymiary dojazdowe pozwalają na optymalne wykorzystanie szerokości hali Suwnica wspornikowa jednodźwigarowa firmy ABUS, typ EWL Udźwig: do 5 t Rozpiętość: do 12 m (w zależności od udźwigu) Jednobelkowa suwnica pófbramowa firmy ABUS, typ EHPK Udźwig: do 10 t Rozpiętość: do 15 m (w zależności od udźwigu) zamontowane na własnym torowisku, poniżej poziomu jazdy innych suwnic idealne rozwiązanie do obsługi kilku stanowisk pracy 7

8 System HB firmy ABUS Inteligentne systemy można oczywiście rozbudowywać Suwnica jednodźwigarowa firmy ABUS, typ EHB 1: Suwnica dwudźwigarowa firmy ABUS, typ ZHB-X 1 2 2: Suwnica dwudźwigarowa firmy ABUS, typ ZHB 8

9 Suwnice podwieszane HB firmy ABUS są modułowowariantowym, systemowym rozwiązaniem do transportu materiałów. System ten jest elastyczny, dający się zastosować niemal we wszystkich pomieszczeniach i zamocować do wielu różnych konstrukcji stropowych. Wyjątkowa zaleta: Zmiany i rozbudowa jest możliwa w każdym czasie. System HB firmy ABUS rośnie wraz z przedsiębiorstwem. 6 6: Suwnica jednodźwigarowa firmy ABUS, typ EHB-I 5 5: Suwnica dwudźwigarowa firmy ABUS, typ ZHB-I 3 4 4: Suwnica jednodźwigarowa firmy ABUS, typ EHB-X 3: Podwieszona kolejka jednoszynowa firmy ABUS 9

10 Transport liniowy Transport powierzchniowy Udźwig: do 2 t Podwieszona kolejka jednoszynowa firmy ABUS możliwa jazda po łukach niska zabudowa duże odstępy pomiędzy elementami zawieszenia elektryczny napęd jazdy (opcja) Udźwig: do 1,25 t Długość dźwigarów nośnych: do 10 m (w zależności od udźwigu) Suwnica jednodźwigarowa firmy ABUS, typ EHB nieznaczny ciężar własny, idealny do hal o lekkiej konstrukcji łatwy przesuw ręczny niska zabudowa małe wymiary dojazdowe haka duże odstępy pomiędzy elementami zawieszenia Udźwig: do 2 t Podwieszona kolejka dwuszynowa firmy ABUS duży rozstaw elementów zawieszenia optymalna wysokość podnoszenia osiągana poprzez montaż wciągnika pomiędzy szynami kolejki elektryczny napęd jazdy (opcja) niezależnie przesuwna kaseta sterownicza (opcja) Udźwig: do 2 t Długość dźwigarów nośnych: do 12 m (w zależności od udźwigu) Suwnica dwudźwigarowa firmy ABUS, typ ZHB optymalna wysokość podnoszenia osiągana poprzez montaż wciągnika pomiędzy dźwigarami bardzo niska zabudowa elektryczny napęd jazdy (opcja) niezależnie przesuwna kaseta sterownicza (opcja) 10

11 Transport powierzchniowy Udźwig: do 1 t Długość dźwigarów nośnych: do 8 m (w zależności od udźwigu) Suwnica jednodźwigarowa firmy ABUS, typ EHB-X optymalne wykorzystanie wysokości pomieszczenia w wyniku podwyższenia suwnicy łatwy przesuw ręczny bardzo niska zabudowa małe wymiary dojazdowe haka duże odstępy pomiędzy elementami zawieszenia elektryczny napęd jazdy (opcja) niezależnie przesuwna kaseta sterownicza (opcja) Udźwig: do 1 t Długość dźwigarów nośnych: do 10 m (w zależności od udźwigu) Suwnica jednodźwigarowa firmy ABUS, typ EHB-I nieznaczny ciężar własny, idealny do hal o lekkiej konstrukcji łatwy przesuw ręczny jezdnia z typowych profili walcowanych małe wymiary dojazdowe haka Udźwig: do 2 t Długość dźwigarów nośnych: do 8 m (w zależności od udźwigu) Suwnica dwudźwigarowa firmy ABUS, typ ZHB-X optymalne wykorzystanie wysokości pomieszczenia w wyniku podwyższenia suwnicy bardzo niska zabudowa duże maks. odstępy elementów podwieszenia elektryczny napęd jazdy (opcja) niezależnie przesuwna kaseta sterownicza (opcja) Udźwig: do 1,6 t Długość dźwigarów nośnych: do 22 m (w zależności od udźwigu) Suwnica dwudźwigarowa firmy ABUS, typ ZHB-3 możliwe znaczne długości dźwigarów nośnych niska zabudowa w porównaniu z suwnicami pomostowymi znaczne odstępy pomiędzy elementami zawieszenia elektryczny napęd jazdy niezależnie przesuwna kaseta sterownicza (opcja) Udźwig: do 2 t Długość dźwigarów nośnych: do 12 m (w zależności od udźwigu) Suwnica dwudźwigarowa firmy ABUS, typ ZHB-I większy udźwig optymalna wysokość podnoszenia osiągana poprzez montaż wciągnika pomiędzy dźwigarami jezdnia z typowych profili walcowanych elektryczny napęd jazdy (opcja) niezależnie przesuwna kaseta sterownicza (opcja) 11

12 Żurawie warsztatowe firmy ABUS Solidna baza efektywnego przepływu materiałów Żurawie słupowe firmy ABUS, typ VS Żuraw przyścienny firmy ABUS, typ VW Żuraw słupowy firmy ABUS, typ LS 12

13 Żurawie słupowe firmy ABUS, typ VS Żurawie firmy ABUS są urządzeniami każdorazowo projektowanymi wg potrzeb konkretnego stanowiska pracy. Można je montować na posadzce, ścianie lub istniejących elementach konstrukcyjnych i wyposażać w wciągniki łańcuchowe lub linowe. Mogą być one wyposażone w napęd elektryczny przesuwu wciągnika łańcuchowego (linowego) oraz w napęd elektryczny obrotu żurawia. Udźwig: Wysięg: Zastosowanie: Charakteristika: do 6,3 t do 10 m (w zależności od udźwigu) do obsługi jednego lub kilku stanowisk pracy dowolny wybór miejsca montażu, zakres obrotu do 360 (w zależności od typu) 13

14 Żurawie firmy ABUS Nominalny zakres obrotu do 270 Udźwig: do 1 t Wysięg: do 7 m (w zależności od udźwigu) Żuraw słupowy LS względnie niski ciężar własny, co umożliwia jego zastosowanie również w przypadku niekorzystnych warunków podłoża lub fundamentu łatwy, manualny przesuw wózka Udźwig: do 0,5 t Wysięg: do 7 m (w zależności od udźwigu) Żuraw słupowy LSX odpowiednie ułożyskowanie ramienia żurawia zapewnia swobodny obrót ręczny maksymalnie wysokie położenie haka elektryczny napęd wózka (opcja) Nominalny zakres obrotu do 180 Udźwig: do 1 t Wysięg: do 7 m (w zależności od udźwigu) Żuraw przyścienny LW nieznaczny ciężar własny, idealny dla hal o lekkiej konstrukcji łatwy ręczny przesuw wózka Udźwig: do 0,5 t Wysięg: do 7 m (w zależności od udźwigu) Żuraw przyścienny LWX odpowiednie ułożyskowanie ramienia żurawia zapewnia swobodny obrót ręczny maksymalnie wysokie położenie haka elektryczny napęd wózka (opcja) 14

15 Żurawie firmy ABUS Nominalny zakres obrotu 360 (wielokrotnie) Żuraw z elektrycznym napędem obrotu, elektrycznym napędem jazdy wózka i ruchomym niezależnie przesuwną kasetą sterowniczą Udźwig: do 4 t Wysięg: do 10 m (w zależności od udźwigu) Żuraw słupowy VS z z wciągnikiem łańcuchowym ABUS maksymalnie wysokie położenie haka w wyniku niskiej zabudowy elektryczny napęd obrotu (opcja) elektryczny napęd wózka (opcja) niezależnie przesuwna kaseta sterownicza (opcja) Udźwig: do 6,3 t Wysięg: do 10 m (w zależności od udźwigu) Żuraw słupowy VS z wciągnikiem linowym ABUS maksymalnie wysokie położenie haka w wyniku niskiej zabudowy elektryczny napęd obrotu elektryczny napęd wózka niezależnie przesuwna kaseta sterownicza Nominalny zakres obrotu do 180 Żuraw z elektrycznym napędem obrotu, elektrycznym napędem jazdy wózka i ruchomym niezależnie przesuwną kasetą sterowniczą Udźwig: do 4 t Wysięg: do 10 m (w zależności od udźwigu) Żuraw przyścienny VW z wciągnikiem łańcuchowym ABUS maksymalnie wysokie położenie haka w wyniku niskiej zabudowy elektryczny napęd obrotu (opcja) elektryczny napęd wózka (opcja) niezależnie przesuwna kaseta sterownicza opcja Udźwig: do 5 t Wysięg: do 10 m (w zależności od udźwigu) Żuraw przyścienny VW z wciągnikiem linowym ABUS maksymalnie wysokie położenie haka w wyniku niskiej zabudowy elektryczny napęd obrotu elektryczny napęd wózka niezależnie przesuwna kaseta sterownicza 15

16 Elektryczne wciągniki i wciągarki linowe firmy ABUS Do precyzyjnego przemieszczania dużych ciężarów Elektryczne wciągniki i wciągarki linowe firmy ABUS są sercem dźwignic pracujących ze szczególnie dużymi obciążeniami. Silnik, hamulce, przekładnia, układy elektryczne i elektroniczne charakteryzują się najwyższą niezawodnością. Urządzenia te zostały przetestowane podczas wieloletniej eksploatacji. W standardzie występują dwie prędkości podnoszenia i przesuwu (wysoka oraz niska do precyzyjnego manipulowania ładunkiem). Elektryczne wciągniki i wciągarki linowe firmy ABUS, dzięki kompaktowej budowie, prostej obsłudze serwisowej i połączeniom na szybkozłącza są szczególnie przyjazne użytkownikowi. 16

17 Elektryczny wciągnik linowy firmy ABUS, typ E Podest ułatwia obsługę serwisową: Elektryczna wciągarka linowa firmy ABUS, typ DB Kompaktowe rozwiązanie dla suwnic jednodźwigarowych: Elektryczny wciągnik linowy firmy ABUS, typ E Udêwig: Charakterystyka: do 120 t optymalne wymiary konstrukcyjne, bogate wyposa enie standardowe i dodatkowe Elektryczna wciągarka linowa firmy ABUS, typ DQA, szczególnie przydatna ze względu na niską zabudowę 17

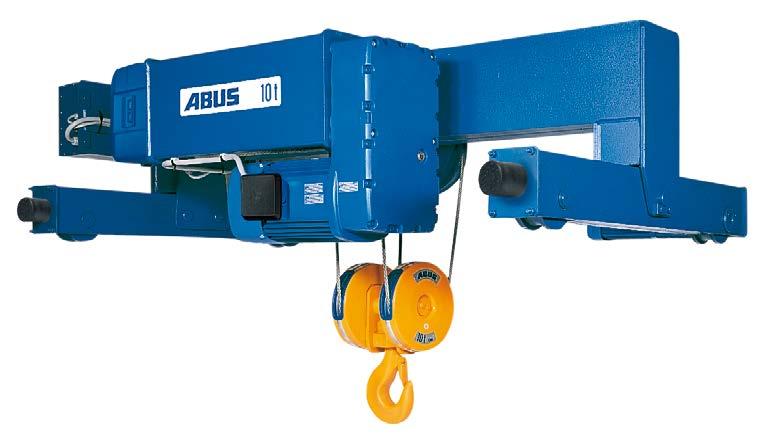

18 Elektryczne wciągniki i wciągarki linowe firmy ABUS do suwnic jednodźwigarowych Udźwig: do 16 t Typ E: zwarta konstrukcja dwa niezależnie napędzane koła jezdne wózek może być dostosowany do różnej szerokości profila Udźwig: do 10 t Typ S Wciągarka boczna nawijanie liny z boku dźwigara zwiększa wysokość podnoszenia Udźwig: do 25 t Typ U również do instalacji jednoszynowych z typowych profili walcowanych rolki wózka napędzane bezpośrednio (bez otwartej przekładni) ośmiokołowy wózek zmniejsza obciążenie kół 18

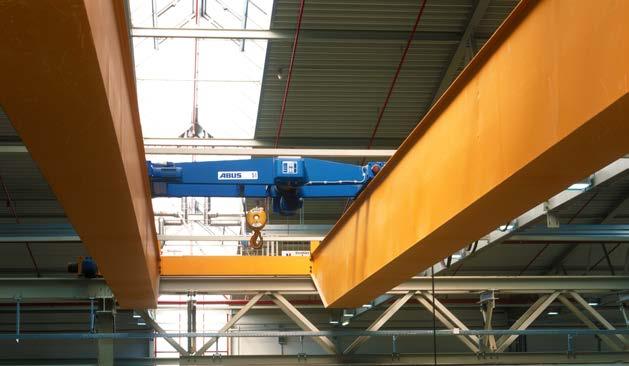

19 Elektryczne wciągarki linowe firmy ABUS do suwnic dwudźwigarowych Udźwig: do 63 t Typ D: Wciągarka dwuszynowa normalnej budowy przegubowe mocowanie czołownicy wciągarki zapewnia stały styk czterech kół z jezdnią dwie rolki wózka napędzane bezpośrednio (bez otwartej przekładni) wersja z pomostem (opcja) Udźwig: do 40 t Typ DQA: Wciągarka dwuszynowa o obniżonej budowie skrajnie niska budowa przegubowe mocowanie czołownicy wciągarki zapewnia stały styk czterech kół z jezdnią dwie rolki wózka napędzane bezpośrednio (bez otwartej przekładni) Udźwig: do 120 t Typ Z: Wciągarka dwuszynowa z bliźniaczym mechanizmem podnoszenia bliźniaczy mechanizm podnoszenia przegubowe mocowanie czołownicy wciągarki zapewnia stały styk czterech kół z jezdnią dwie rolki wózka napędzane bezpośrednio (bez otwartej przekładni) wersja z pomostem (opcja) 19

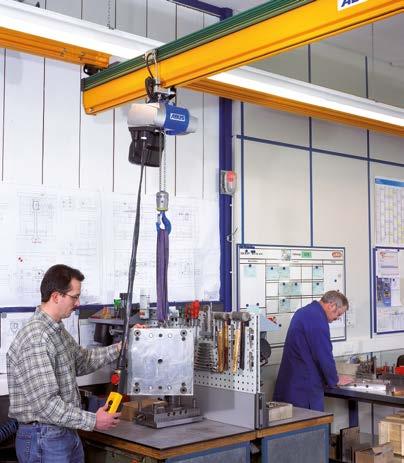

20 Wciągniki łańcuchowe firmy ABUS Niezawodny partner w łańcuchu przepływu materiałów Niezależnie od zastosowanego ręcznego, czy elektrycznego mechanizmu jazdy, wciągniki łańcuchowe firmy ABUS budzą zaufanie dzięki swym licznym praktycznym zaletom. Zalicza się do nich szczególnie niską zabudowę w celu optymalnego wykorzystania istniejącej przestrzeni, precyzyjną niską prędkość podnoszenia i opuszczania oraz okładzinę hamulcową o szczególnie dużej trwałości (nominalnie 1 milion hamowań przy pełnym obciążeniu do pierwszej regulacji). Udźwig: do 4 t Charakterystyka: niska zabudowa, standardowe wyposażone: dwie prędkości podnoszenia, gotowe do podłączenia, bogate wyposażenie standardowe i dodatkowe 20

21 Wciągniki łańcuchowe firmy ABUS Udźwig: do 200 kg Prędkość podnoszenia: do 12 m/min Wciągnik łańcuchowy ABUCompact typ GMC standardowo z modułem sterującym ABUCommander zasilany prądem o napięciu 230V bezstopniowa regulacja prędkości podnoszenia wysokość podnoszenia: 3/6/10/20 m ciężar własny: ok. 10kg /12kg Udźwig: do 630 kg Prędkość podnoszenia: do 20 m/min Wciągnik łańcuchowy ABUCompact typ GM2 standardowo z modułem sterującym ABUCommander standardowo wyposażony w dwie prędkości podnoszenia Udźwig: do 1250 kg Prędkość podnoszenia: do 20 m/min Wciągnik łańcuchowy ABUCompact typ GM4 standardowo z modułem sterującym ABUCommander standardowo wyposażony w dwie prędkości podnoszenia Udźwig: do 2500 kg Prędkość podnoszenia: do 16 m/min Udźwig: do 4000 kg Prędkość podnoszenia: do 20 m/min Wciągnik łańcuchowy ABUCompact typ GM6 standardowo z modułem sterującym ABUCommander standardowo wyposażony w dwie prędkości podnoszenia Wciągnik łańcuchowy ABUCompact typ GM8 standardowo z modułem sterującym ABUCommander standardowo wyposażony w dwie prędkości podnoszenia 21

22 Przestawne wciągarki bramowe LPK Ustaw ją tam, gdzie jest potrzebna Dzięki przestawnym wciągarkom bramowym firmy ABUS, wciągniki łańcuchowe uzyskują mobilność. Przestawne wciągarki LPK zaprojektowane zostały na udźwig do 2 t, a 4 koła samonastawne z możliwością blokady pozwalają je łatwo przemieszczać w miejsce, gdzie aktualnie są potrzebne. W zależności od udźwigu, maksymalna szerokość wynosi do 7,9 m a wysokość do 5 m. W razie potrzeby można je łatwo zdemontować. Udźwig: Zastosowanie: Charakterystyka: do 2 t przestawna wciągarka nie związana z torowiskiem przejezdna, dająca się łatwo zdemontować, 4 koła samonastawne z możliwością blokady (2 z 90 ustawieniem kierunku) 22

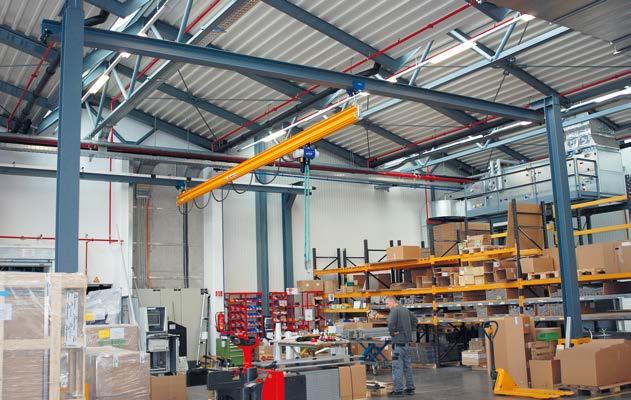

23 Belki jezdne dla wciągników firmy ABUS Transport liniowy większych ładunków Belki jezdne dla wciągników firmy ABUS mają zastosowanie w przypadku transportu liniowego. Różnorodność sposobów mocowania (do istniejących konstrukcji hal, na indywidualnych podporach przytwierdzonych do posadzki etc.) umożliwia optymalizację transportu ładunków. Do udźwigu 4 t można stosować wciągniki łańcuchowe firmy ABUS z ręcznym lub elektrycznym napędem jazdy. Dla większych udźwigów stosuje się wciągnik linowy firmy ABUS typu E. Udźwig: Zastosowanie: Charakteristika: do maks. 16 t transport liniowy indywidualny dobór, różne możliwości mocowania / podwieszania, duży wybór wyposażenia seryjnego i dodatkowego 23

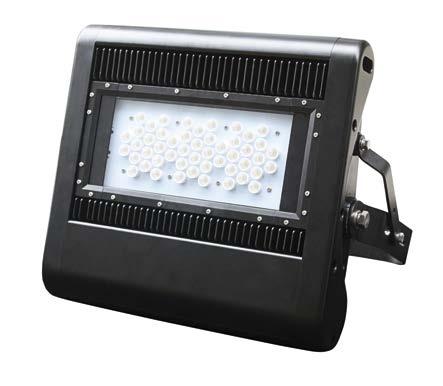

24 Dodatkowe wymagania? Akcesoria firmy ABUS Elementy dodatkowego wyposażenia firmy ABUS pozwolą spełnić w szczegółach wszystkie indywidualne wymagania. Począwszy od łańcucha energetycznego do sterowania radiem, czy też od oświetlenia suwnicy do systemu pomiaru obciążenia, spełnione zostaną z pewnością wszystkie oczekiwania. Układ łagodnego rozruchu AZS oraz przekaźnik łagodnego przełączania SU-2 są akcesoriami umożliwiającymi transport delikatnych (kruchych) przedmiotów z zastosowaniem zmienno-biegunowych systemów napędowych. Są to elektroniczne systemy pozwalające operatorowi suwnicy na precyzyjne sterowanie ruchem suwnicy i wózka oraz na dobór wartości przyspieszeń i opóźnień. W zależności od indywidualnych wymagań, system może zostać zastosowany oddzielnie do jazdy suwnicy lub wózka. System tandemowy ABUS umożliwia sterowanie dwoma suwnicami oraz wciągnikami komunikującymi się bezprzewodowo. Do obsługi urządzeń z układem sterowania tandemowego ABUS stosuje się system radiowy ABURemote firmy ABUS. W zależności od wyboru, dwóch operatorów może oddzielnie obsługiwać dwie suwnice, ale także pojedynczy operator może przeprowadzać skomplikowane operacje transportowe obiema suwnicami jednocześnie lub sterować każdą z osobna. Sterowanie radiowe firmy ABUS pozwala operatorowi na swobodny wybór miejsca obsługi suwnicy, co zapewnia najkorzystniejszą obserwację całego obszaru roboczego i znacząco ogranicza wymagany nadkład pracy. Sterowanie odbywa się za pomocą nadajników ręcznych z przyciskami dwustopniowymi lub nadajników z manipulatorami. Lampy oświetleniowe firmy ABUS zapewniają doskonałe oświetlenie pola pracy pod suwnicą. Ponadto eliminują one powstawanie cieni, które mogą być spowodowane przysłonięciem oświetlenia hali przez dźwigar suwnicy. W zależności od potrzeb można zastosować oświetlenie powierzchni odpornymi na wstrząsy lampami halogenowymi, wysokociśnieniowymi lampami metalohalogenkowymi, wysokociśnieniowymi lampami rtęciowymi lub lampami LED. 24

25 Wyświetlacz diodowy LED System pomiaru obciążenia LIS-SE: System pomiaru obciążenia oszacowuje wielkość obciążenia poprzez pomiar i ocenę napięcia oraz prądu na trzech fazach silnika elektrycznego mechanizmu podnoszenia. Funkcje opcjonalne: wskazanie obciążenia na kasecie sterowniczej i pamięć obciążenia zbiorczego. LIS-SV: Ten system pomiaru obciążenia oferuje wszystkie funkcje systemu LIS-SE, jednakże dodatkowo oprócz pomiaru prądu do analizy stanu pracy mechanizmu podnoszenia wykorzystuje on tensometryczne czujniki obciążenia. Znajduje on szczególne zastosowanie przy użyciu większej ilości wciągników i przy ograniczeniu sumarycznego obciążenia. System poprawia znacząco dokładność pomiarów, a obciążenie wskazane jest na wyświetlaczu kasety sterującej lub na wyświetlaczu diodowym LED. Krzyżowy wyłącznik krańcowy Wyłącznik ten służy do: automatycznej redukcji prędkości oraz wyłączenia napędu jazdy suwnicy (lub wciągnika / wciągarki) po osiągnięciu pozycji krańcowych. Kolejne zastosowanie znajduje on przy ograniczeniu pola pracy suwnicy. Zamontowane na torowisku, względnie na dźwigarze krzywki przekazują informację o osiągnięciu pozycji krańcowych. System antykolizyjny System antykolizyjny ABUS, wykorzystując fotoelektryczny pomiar odległości pomiędzy suwnicami, zabezpiecza przed przypadkowym zderzeniem. Poza automatycznym, w standardowym wykonaniu, przełączeniu na niską prędkość jazdy w przypadku zbliżenia się suwnic, istnieje dodatkowa możliwość wyłączenia urządzeń. W przypadku szczególnych wymagań, gdy na przykład suwnice nie powinny zbliżyć się do siebie na określoną odległość, istnieje możliwość dostarczenia specjalnych rozwiązań. Uwaga: Nie stosuje się do dystansowania suwnic ze względów statycznych! W takim celu może zostać zainstalowany podwójny system antyzbliżeniowy z czujnikami fotooptycznymi oraz wskaźnikiem zakłóceń (sygnał dźwiękowy / lampka sygnalizacyjna). 25

26 W projektowaniu dbamy o detale. W serwisie również. Precyzja i niezawodność w każdym szczególe: Zastosowanie techniki CAD gwarantuje uzyskanie zamierzonego celu. Pewność i dokładność: Każda oferta zawiera starannie opracowaną dokumentacje. Wieloletnie doświadczenie firmy ABUS jest gwarancją prawidłowego zaprojektowania każdego systemu dźwignicowego. Wspomagani techniką komputerową, spełniając najdrobniejsze Państwa wymagania, po przeanalizowaniu potrzeb i wykonaniu projektu, stworzymy ofertę zawierającą szczegółową dokumentację techniczną. Będzie ona pomocna w wyborze nowoczesnego, wydajnego systemu dźwignicowego. 26

27 Polityka jakości firmy ABUS obejmuje również serwis. W ramach usług serwisowych firma ABUS oferuje również przeglądy okresowe wpływające na optymalizację kosztów. Z jednej strony, regularne przeglądy obok corocznej kontroli, wymagają dodatkowych działań i dodatkowych kosztów związanych np. z drobnymi naprawami. Z drugiej jednak strony, wczesna diagnoza i regularny serwis prowadzony przez naszych wyszkolonych współpracowników wpływają na jakość i pewność pracy dźwignic. Serwis ten ofertujemy również dla suwnic i wciągników innych producentów. Bazy serwisowe firmy ABUS w ponad 50 krajach, na całym świecie. BŁYSKAWICZNA DOSTAWA CZĘŚCI ZAMIEN- NYCH 27

28 crane systems crane systems crane systems kg mm maks Więcej informacji...na temat pozostałych produktów ABUS można znaleźć na naszej stronie internetowej (także w gotowych do pobrania katalogach). CRANES AT A HIGH LEVEL Suwnice pomostowe Modułowy system dźwignic dobry na każdą okazję Udźwig do 2000 kg System HB Konstrukcje stalowe do podwieszania lekkich systemów dźwignicowych HB Konstrukcje dla systemów HB crane systems Moving on up. Moving on up. crane systems Moving on up. ABUS Image brochure Suwnice pomostowe System HB Konstrukcje dla systemów HB Kompletny asortyment s upowych i przyêciennych urawi warsztatowych o udêwigu do 6,3 tony Moving on up. urawie warsztatowe crane systems Moving on up. Wciągniki i wciągarki linowe ABUCompact Informacje o produkcie / Dane techniczne Moving on up. crane systems Wciągniki łańcuchowe Lekkie suwnice bramowe LPK ustaw jà tam, gdzie jest potrzebna Dzi ki lekkim suwnicom bramowym firmy ABUS, wciàgniki Dane techniczne: aƒcuchowe uzyskujà mobilnoêç. Suwnice LPK zosta y zaprojektowane do wspó pracy z wciàgnikami o udêwigu do 2000 kg, a Udêwig: do 2000 kg WysokoÊç ca kowita: do 5000 mm 4 ko a samonastawne z mo liwoêcià blokady, pozwalajà je atwo przemieszczaç w miejsce, gdzie aktualnie sà potrzebne. W zale- Wyposa enie: wciàgniki aƒcuchowe firmy ABUS typ: noêci od udêwigu maksymalna szerokoêç wynosi do 7900 mm, GM2, GM4, GM6 a maksymalna wysokoêç do 5000 mm. W razie potrzeby mo na Opcja: elektryczny nap d je atwo zdemontowaç. wózka wciàgnika Maksymalna szerokoêç ca kowita: Moving on up. Żurawie warsztatowe Wciągniki i wciągarki linowe Elektryczne wciągniki łańcuchowe Przestawne wciągarki bramowe Proszę przesłać swoje zapytanie faksem: em: produkty@abuscranes.pl Nazwisko: Firma: Ulica: Kod pocztowy/miejscowość: Telefon: Data Podpis /50/1.17 ABUS Crane Systems Polska sp. z o.o. 28 ul. Gaudiego Gliwice tel fax info@abuscranes.pl -
