1 PL Podgrzewacz solarny BSC...E - BSP...E - BESC...E Instrukcja instalowania i konserwacji Instrukcja obsługi B

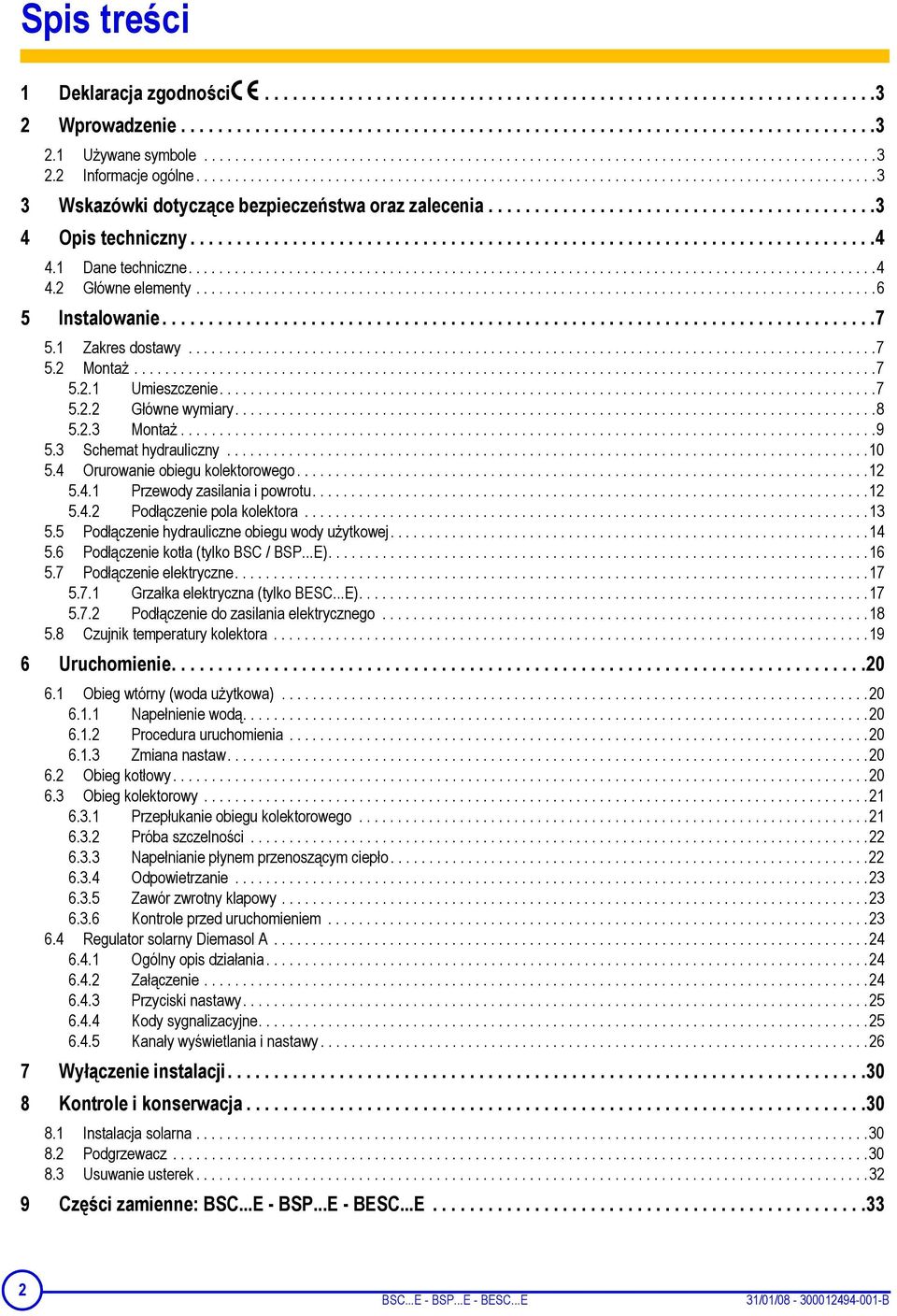

2 Spis treści 1 Deklaracja zgodności Wprowadzenie Używane symbole Informacje ogólne Wskazówki dotyczące bezpieczeństwa oraz zalecenia Opis techniczny Dane techniczne Główne elementy Instalowanie Zakres dostawy Montaż Umieszczenie Główne wymiary Montaż Schemat hydrauliczny Orurowanie obiegu kolektorowego Przewody zasilania i powrotu Podłączenie pola kolektora Podłączenie hydrauliczne obiegu wody użytkowej Podłączenie kotła (tylko BSC / BSP...E) Podłączenie elektryczne Grzałka elektryczna (tylko BESC...E) Podłączenie do zasilania elektrycznego Czujnik temperatury kolektora Uruchomienie Obieg wtórny (woda użytkowa) Napełnienie wodą Procedura uruchomienia Zmiana nastaw Obieg kotłowy Obieg kolektorowy Przepłukanie obiegu kolektorowego Próba szczelności Napełnianie płynem przenoszącym ciepło Odpowietrzanie Zawór zwrotny klapowy Kontrole przed uruchomieniem Regulator solarny Diemasol A Ogólny opis działania Załączenie Przyciski nastawy Kody sygnalizacyjne Kanały wyświetlania i nastawy Wyłączenie instalacji Kontrole i konserwacja Instalacja solarna Podgrzewacz Usuwanie usterek Części zamienne: BSC...E - BSP...E - BESC...E BSC...E - BSP...E - BESC...E 31/01/ B

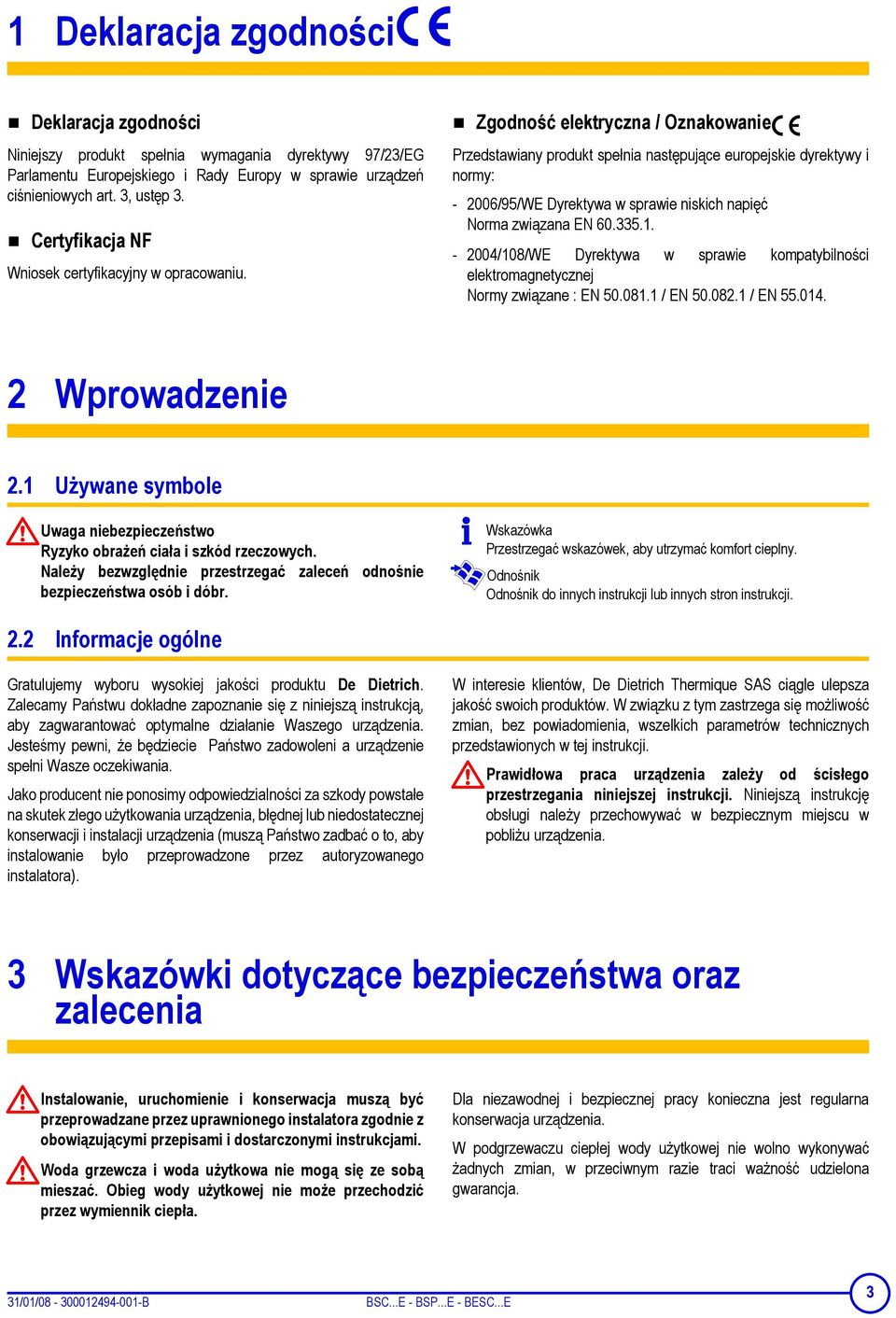

3 1 Deklaracja zgodności Deklaracja zgodności Niniejszy produkt spełnia wymagania dyrektywy 97/23/EG Parlamentu Europejskiego i Rady Europy w sprawie urządzeń ciśnieniowych art. 3, ustęp 3. Certyfikacja NF Wniosek certyfikacyjny w opracowaniu. Zgodność elektryczna / Oznakowanie Przedstawiany produkt spełnia następujące europejskie dyrektywy i normy: /95/WE Dyrektywa w sprawie niskich napięć Norma związana EN /108/WE Dyrektywa w sprawie kompatybilności elektromagnetycznej Normy związane : EN / EN / EN Wprowadzenie 2.1 Używane symbole Uwaga niebezpieczeństwo Ryzyko obrażeń ciała i szkód rzeczowych. Należy bezwzględnie przestrzegać zaleceń odnośnie bezpieczeństwa osób i dóbr. Wskazówka Przestrzegać wskazówek, aby utrzymać komfort cieplny. Odnośnik Odnośnik do innych instrukcji lub innych stron instrukcji. 2.2 Informacje ogólne Gratulujemy wyboru wysokiej jakości produktu De Dietrich. Zalecamy Państwu dokładne zapoznanie się z niniejszą instrukcją, aby zagwarantować optymalne działanie Waszego urządzenia. Jesteśmy pewni, że będziecie Państwo zadowoleni a urządzenie spełni Wasze oczekiwania. Jako producent nie ponosimy odpowiedzialności za szkody powstałe na skutek złego użytkowania urządzenia, błędnej lub niedostatecznej konserwacji i instalacji urządzenia (muszą Państwo zadbać o to, aby instalowanie było przeprowadzone przez autoryzowanego instalatora). W interesie klientów, De Dietrich Thermique SAS ciągle ulepsza jakość swoich produktów. W związku z tym zastrzega się możliwość zmian, bez powiadomienia, wszelkich parametrów technicznych przedstawionych w tej instrukcji. Prawidłowa praca urządzenia zależy od ścisłego przestrzegania niniejszej instrukcji. Niniejszą instrukcję obsługi należy przechowywać w bezpiecznym miejscu w pobliżu urządzenia. 3 Wskazówki dotyczące bezpieczeństwa oraz zalecenia Instalowanie, uruchomienie i konserwacja muszą być przeprowadzane przez uprawnionego instalatora zgodnie z obowiązującymi przepisami i dostarczonymi instrukcjami. Woda grzewcza i woda użytkowa nie mogą się ze sobą mieszać. Obieg wody użytkowej nie może przechodzić przez wymiennik ciepła. Dla niezawodnej i bezpiecznej pracy konieczna jest regularna konserwacja urządzenia. W podgrzewaczu ciepłej wody użytkowej nie wolno wykonywać żadnych zmian, w przeciwnym razie traci ważność udzielona gwarancja. 31/01/ B BSC...E - BSP...E - BESC...E 3

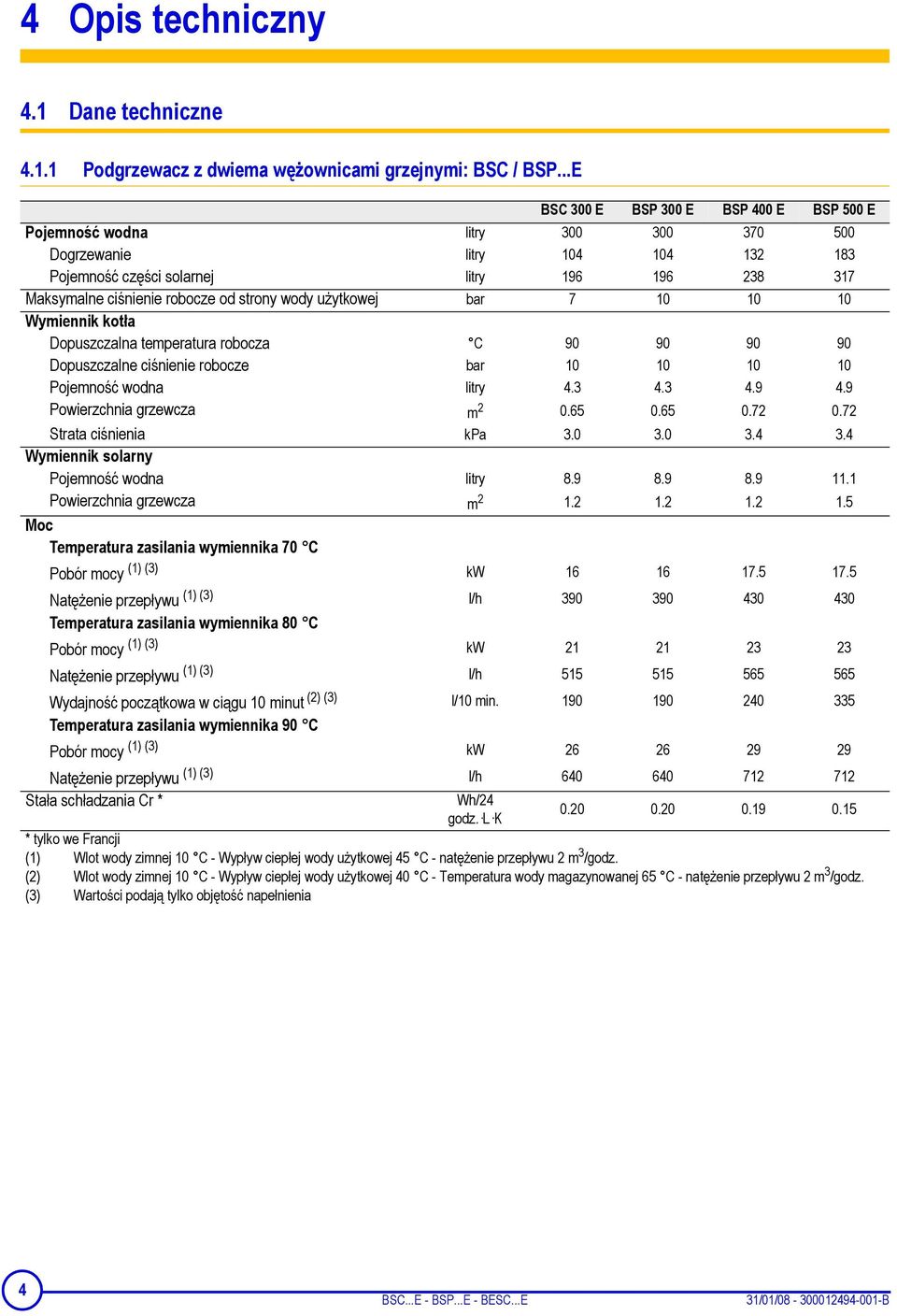

4 4 Opis techniczny 4.1 Dane techniczne Podgrzewacz z dwiema wężownicami grzejnymi: BSC / BSP...E BSC 300 E BSP 300 E BSP 400 E BSP 500 E Pojemność wodna litry Dogrzewanie litry Pojemność części solarnej litry Maksymalne ciśnienie robocze od strony wody użytkowej bar Wymiennik kotła Dopuszczalna temperatura robocza C Dopuszczalne ciśnienie robocze bar Pojemność wodna litry Powierzchnia grzewcza m Strata ciśnienia kpa Wymiennik solarny Pojemność wodna litry Powierzchnia grzewcza m Moc Temperatura zasilania wymiennika 70 C Pobór mocy (1) (3) kw Natężenie przepływu (1) (3) l/h Temperatura zasilania wymiennika 80 C Pobór mocy (1) (3) kw Natężenie przepływu (1) (3) l/h Wydajność początkowa w ciągu 10 minut (2) (3) l/10 min Temperatura zasilania wymiennika 90 C Pobór mocy (1) (3) kw Natężenie przepływu (1) (3) l/h Stała schładzania Cr * Wh/24 godz. L K * tylko we Francji (1) Wlot wody zimnej 10 C - Wypływ ciepłej wody użytkowej 45 C - natężenie przepływu 2 m 3 /godz. (2) Wlot wody zimnej 10 C - Wypływ ciepłej wody użytkowej 40 C - Temperatura wody magazynowanej 65 C - natężenie przepływu 2 m 3 /godz. (3) Wartości podają tylko objętość napełnienia 4 BSC...E - BSP...E - BESC...E 31/01/ B

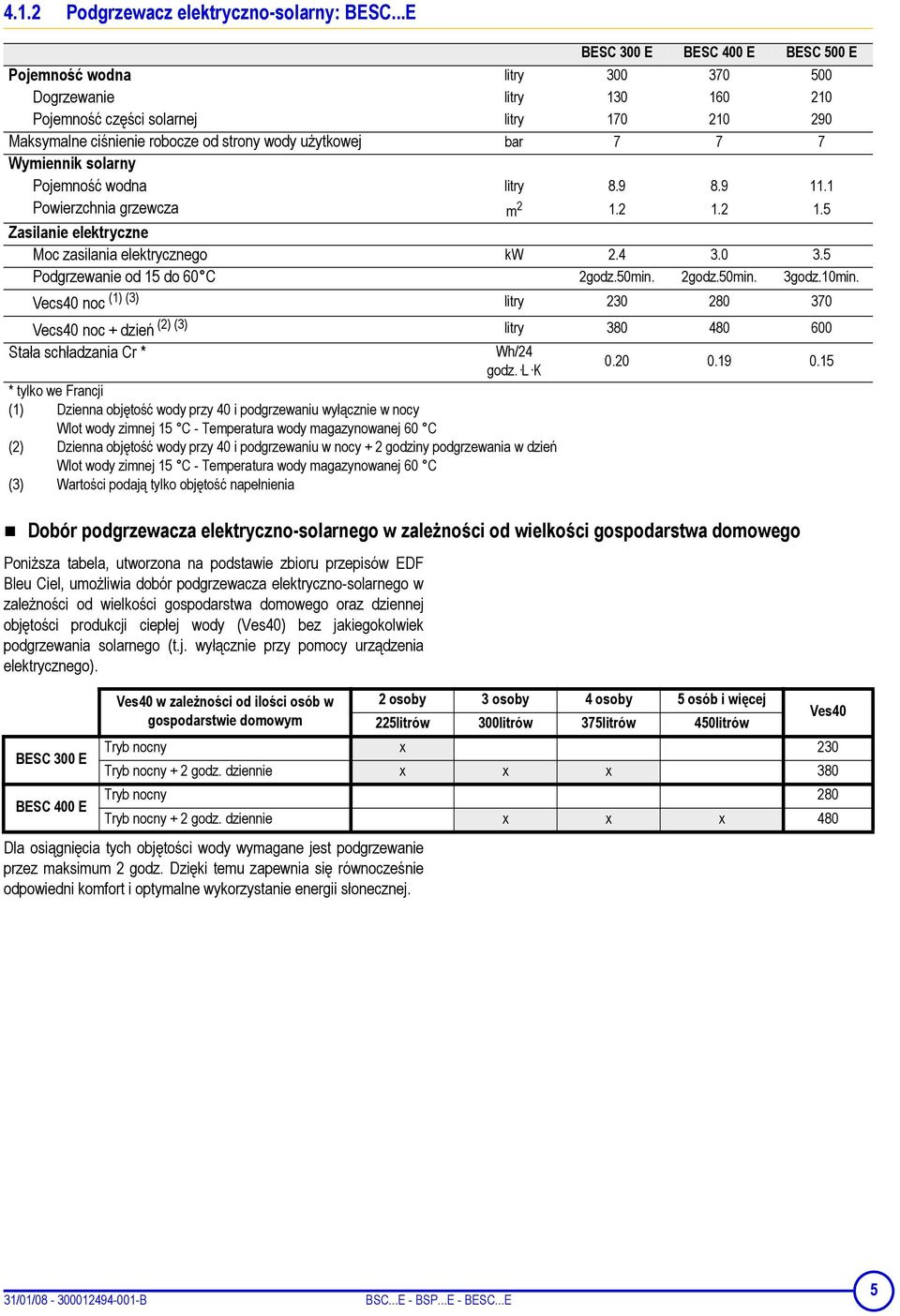

5 4.1.2 Podgrzewacz elektryczno-solarny: BESC...E Dobór podgrzewacza elektryczno-solarnego w zależności od wielkości gospodarstwa domowego Poniższa tabela, utworzona na podstawie zbioru przepisów EDF Bleu Ciel, umożliwia dobór podgrzewacza elektryczno-solarnego w zależności od wielkości gospodarstwa domowego oraz dziennej objętości produkcji ciepłej wody (Ves40) bez jakiegokolwiek podgrzewania solarnego (t.j. wyłącznie przy pomocy urządzenia elektrycznego). Dla osiągnięcia tych objętości wody wymagane jest podgrzewanie przez maksimum 2 godz. Dzięki temu zapewnia się równocześnie odpowiedni komfort i optymalne wykorzystanie energii słonecznej. BESC 300 E BESC 400 E BESC 500 E Pojemność wodna litry Dogrzewanie litry Pojemność części solarnej litry Maksymalne ciśnienie robocze od strony wody użytkowej bar Wymiennik solarny Pojemność wodna litry Powierzchnia grzewcza m Zasilanie elektryczne Moc zasilania elektrycznego kw Podgrzewanie od 15 do 60 C 2godz.50min. 2godz.50min. 3godz.10min. Vecs40 noc (1) (3) litry Vecs40 noc + dzień (2) (3) litry Stała schładzania Cr * Wh/24 godz. L K * tylko we Francji (1) Dzienna objętość wody przy 40 i podgrzewaniu wyłącznie w nocy Wlot wody zimnej 15 C - Temperatura wody magazynowanej 60 C (2) Dzienna objętość wody przy 40 i podgrzewaniu w nocy + 2 godziny podgrzewania w dzień Wlot wody zimnej 15 C - Temperatura wody magazynowanej 60 C (3) Wartości podają tylko objętość napełnienia BESC 300 E BESC 400 E Ves40 w zależności od ilości osób w 2 osoby 3 osoby 4 osoby 5 osób i więcej gospodarstwie domowym 225litrów 300litrów 375litrów 450litrów Ves40 Tryb nocny x 230 Tryb nocny + 2 godz. dziennie x x x 380 Tryb nocny 280 Tryb nocny + 2 godz. dziennie x x x /01/ B BSC...E - BSP...E - BESC...E 5

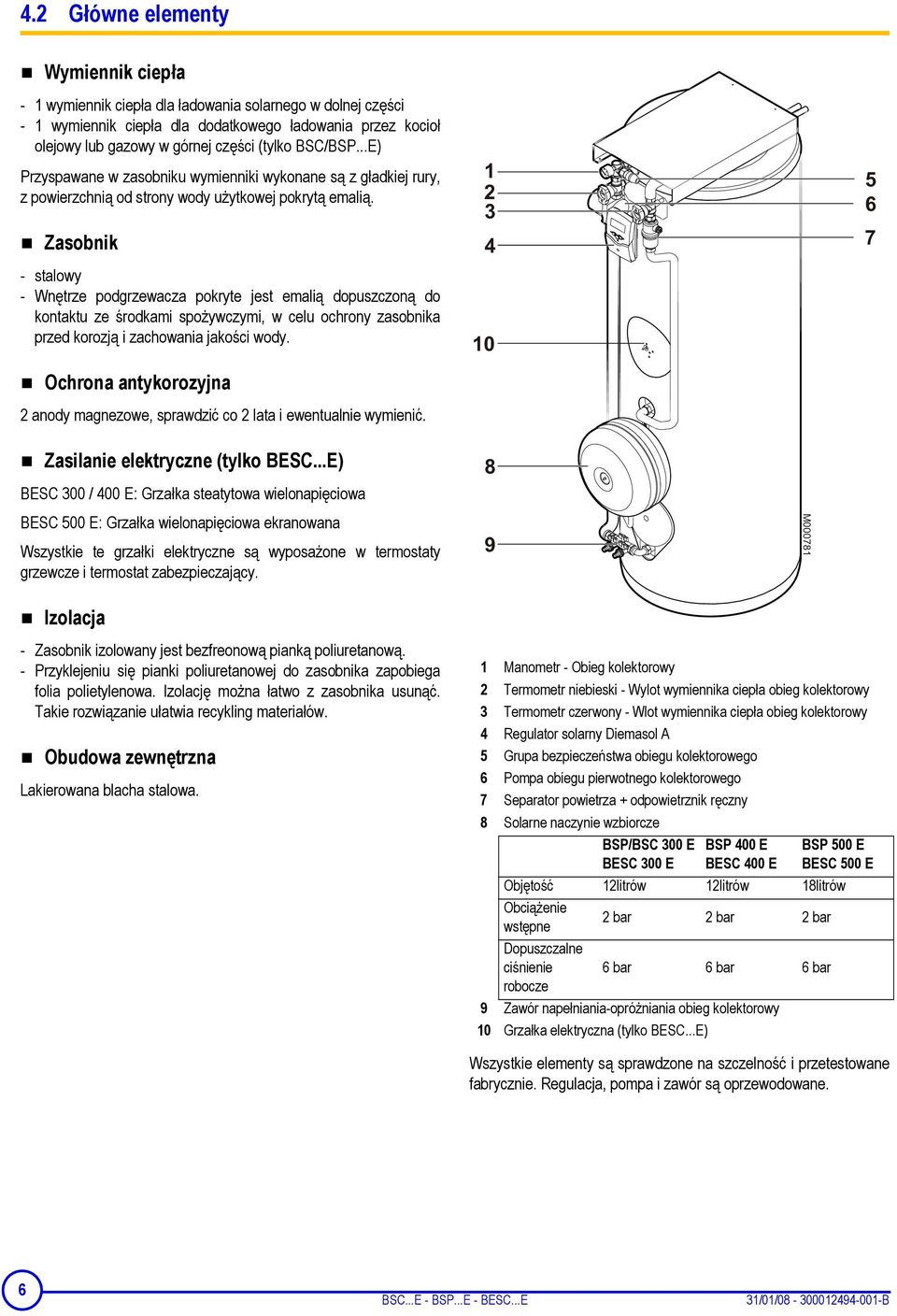

6 4.2 Główne elementy Wymiennik ciepła - 1 wymiennik ciepła dla ładowania solarnego w dolnej części - 1 wymiennik ciepła dla dodatkowego ładowania przez kocioł olejowy lub gazowy w górnej części (tylko BSC/BSP...E) Przyspawane w zasobniku wymienniki wykonane są z gładkiej rury, z powierzchnią od strony wody użytkowej pokrytą emalią. Zasobnik - stalowy - Wnętrze podgrzewacza pokryte jest emalią dopuszczoną do kontaktu ze środkami spożywczymi, w celu ochrony zasobnika przed korozją i zachowania jakości wody. Ochrona antykorozyjna 2 anody magnezowe, sprawdzić co 2 lata i ewentualnie wymienić. Zasilanie elektryczne (tylko BESC...E) BESC 300 / 400 E: Grzałka steatytowa wielonapięciowa BESC 500 E: Grzałka wielonapięciowa ekranowana Wszystkie te grzałki elektryczne są wyposażone w termostaty grzewcze i termostat zabezpieczający. Izolacja - Zasobnik izolowany jest bezfreonową pianką poliuretanową. - Przyklejeniu się pianki poliuretanowej do zasobnika zapobiega folia polietylenowa. Izolację można łatwo z zasobnika usunąć. Takie rozwiązanie ułatwia recykling materiałów. Obudowa zewnętrzna Lakierowana blacha stalowa. 1 Manometr - Obieg kolektorowy 2 Termometr niebieski - Wylot wymiennika ciepła obieg kolektorowy 3 Termometr czerwony - Wlot wymiennika ciepła obieg kolektorowy 4 Regulator solarny Diemasol A 5 Grupa bezpieczeństwa obiegu kolektorowego 6 Pompa obiegu pierwotnego kolektorowego 7 Separator powietrza + odpowietrznik ręczny 8 Solarne naczynie wzbiorcze BSP/BSC 300 E BESC 300 E BSP 400 E BESC 400 E BSP 500 E BESC 500 E Objętość 12litrów 12litrów 18litrów Obciążenie wstępne 2 bar 2 bar 2 bar Dopuszczalne ciśnienie 6 bar 6 bar 6 bar robocze 9 Zawór napełniania-opróżniania obieg kolektorowy 10 Grzałka elektryczna (tylko BESC...E) Wszystkie elementy są sprawdzone na szczelność i przetestowane fabrycznie. Regulacja, pompa i zawór są oprzewodowane. 6 BSC...E - BSP...E - BESC...E 31/01/ B

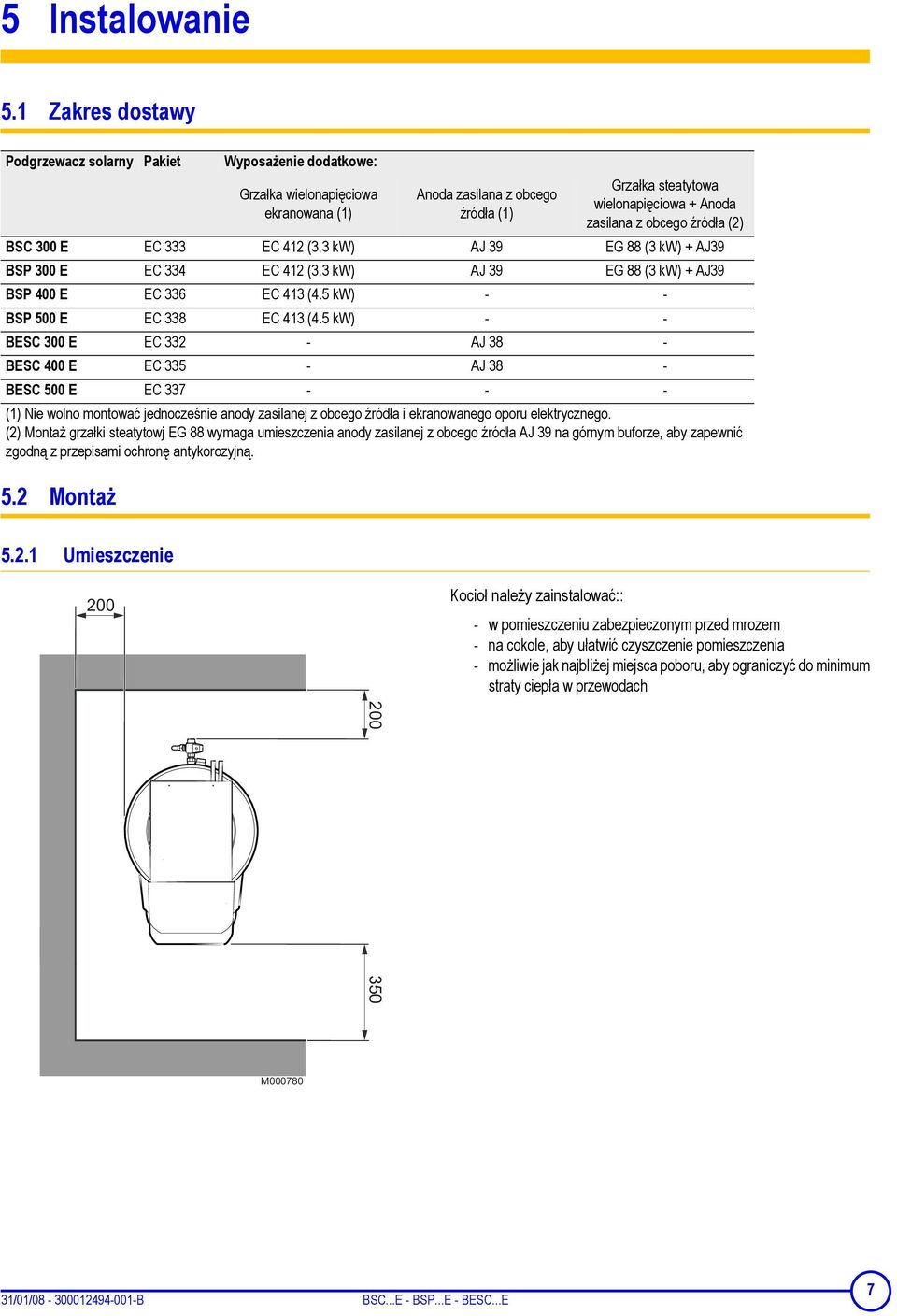

7 5 Instalowanie 5.1 Zakres dostawy Podgrzewacz solarny Pakiet Wyposażenie dodatkowe: 5.2 Montaż Grzałka wielonapięciowa ekranowana (1) Anoda zasilana z obcego źródła (1) Grzałka steatytowa wielonapięciowa + Anoda zasilana z obcego źródła (2) BSC 300 E EC 333 EC 412 (3.3 kw) AJ 39 EG 88 (3 kw) + AJ39 BSP 300 E EC 334 EC 412 (3.3 kw) AJ 39 EG 88 (3 kw) + AJ39 BSP 400 E EC 336 EC 413 (4.5 kw) - - BSP 500 E EC 338 EC 413 (4.5 kw) - - BESC 300 E EC AJ 38 - BESC 400 E EC AJ 38 - BESC 500 E EC (1) Nie wolno montować jednocześnie anody zasilanej z obcego źródła i ekranowanego oporu elektrycznego. (2) Montaż grzałki steatytowj EG 88 wymaga umieszczenia anody zasilanej z obcego źródła AJ 39 na górnym buforze, aby zapewnić zgodną z przepisami ochronę antykorozyjną Umieszczenie Kocioł należy zainstalować:: - w pomieszczeniu zabezpieczonym przed mrozem - na cokole, aby ułatwić czyszczenie pomieszczenia - możliwie jak najbliżej miejsca poboru, aby ograniczyć do minimum straty ciepła w przewodach 31/01/ B BSC...E - BSP...E - BESC...E 7

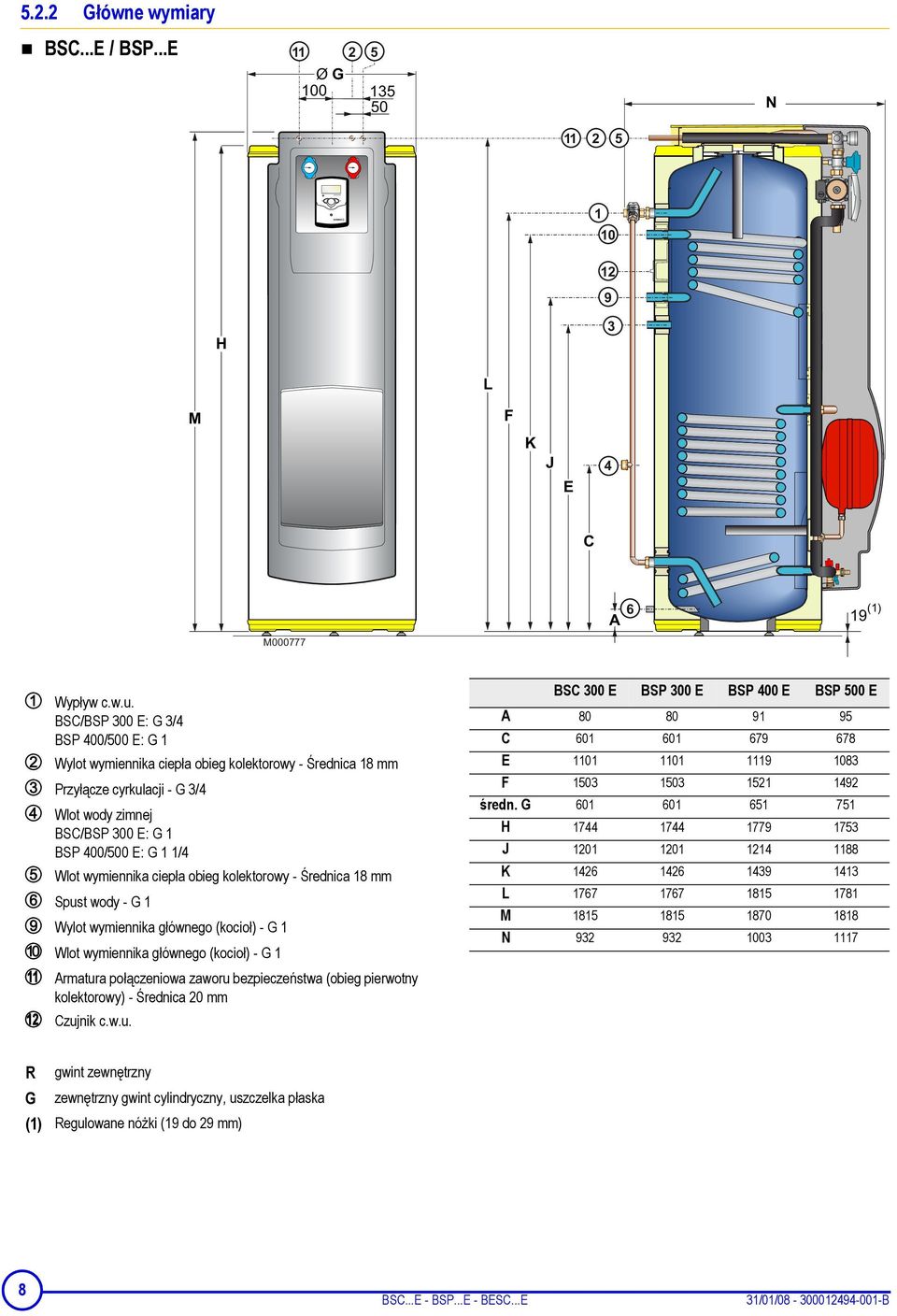

8 5.2.2 Główne wymiary BSC...E / BSP...E Wypływ c.w.u. BSC/BSP 300 E: G 3/4 BSP 400/500 E: G 1 Wylot wymiennika ciepła obieg kolektorowy - Średnica 18 mm Przyłącze cyrkulacji - G 3/4 Wlot wody zimnej BSC/BSP 300 E: G 1 BSP 400/500 E: G 1 1/4 Wlot wymiennika ciepła obieg kolektorowy - Średnica 18 mm Spust wody - G 1 Wylot wymiennika głównego (kocioł) - G 1 Wlot wymiennika głównego (kocioł) - G 1 Armatura połączeniowa zaworu bezpieczeństwa (obieg pierwotny kolektorowy) - Średnica20mm Czujnik c.w.u. BSC 300 E BSP 300 E BSP 400 E BSP 500 E A C E F średn. G H J K L M N R gwint zewnętrzny G zewnętrzny gwint cylindryczny, uszczelka płaska (1) Regulowane nóżki (19 do 29 mm) 8 BSC...E - BSP...E - BESC...E 31/01/ B

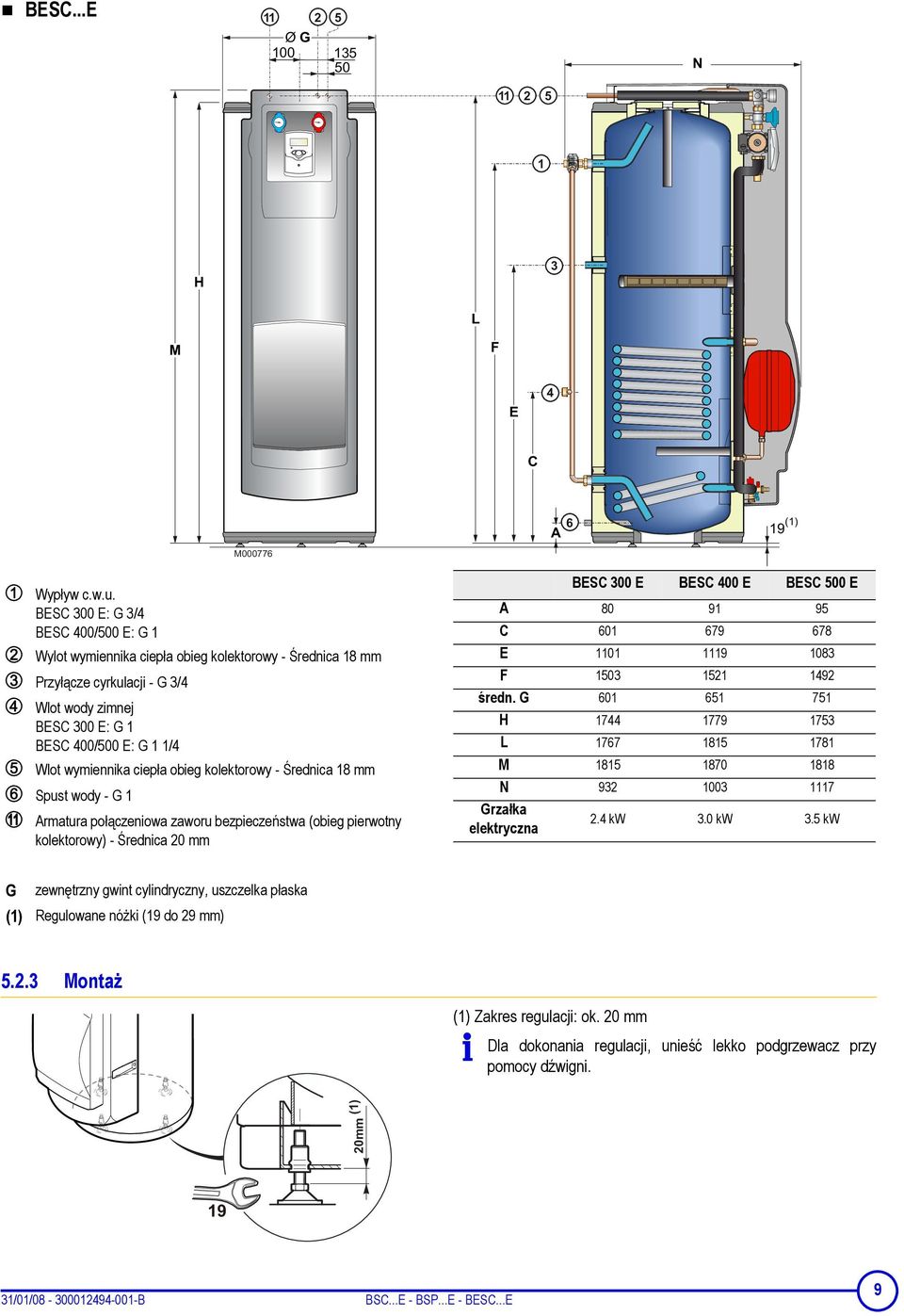

9 BESC...E Wypływ c.w.u. BESC 300 E: G 3/4 BESC 400/500 E: G 1 Wylot wymiennika ciepła obieg kolektorowy - Średnica 18 mm Przyłącze cyrkulacji - G 3/4 Wlot wody zimnej BESC 300 E: G 1 BESC 400/500 E: G 1 1/4 Wlot wymiennika ciepła obieg kolektorowy - Średnica 18 mm Spust wody - G 1 Armatura połączeniowa zaworu bezpieczeństwa (obieg pierwotny kolektorowy) - Średnica20mm BESC 300 E BESC 400 E BESC 500 E A C E F średn. G H L M N Grzałka elektryczna 2.4 kw 3.0 kw 3.5 kw G zewnętrzny gwint cylindryczny, uszczelka płaska (1) Regulowane nóżki (19 do 29 mm) Montaż (1) Zakres regulacji: ok. 20 mm Dla dokonania regulacji, unieść lekko podgrzewacz przy pomocy dźwigni. 31/01/ B BSC...E - BSP...E - BESC...E 9

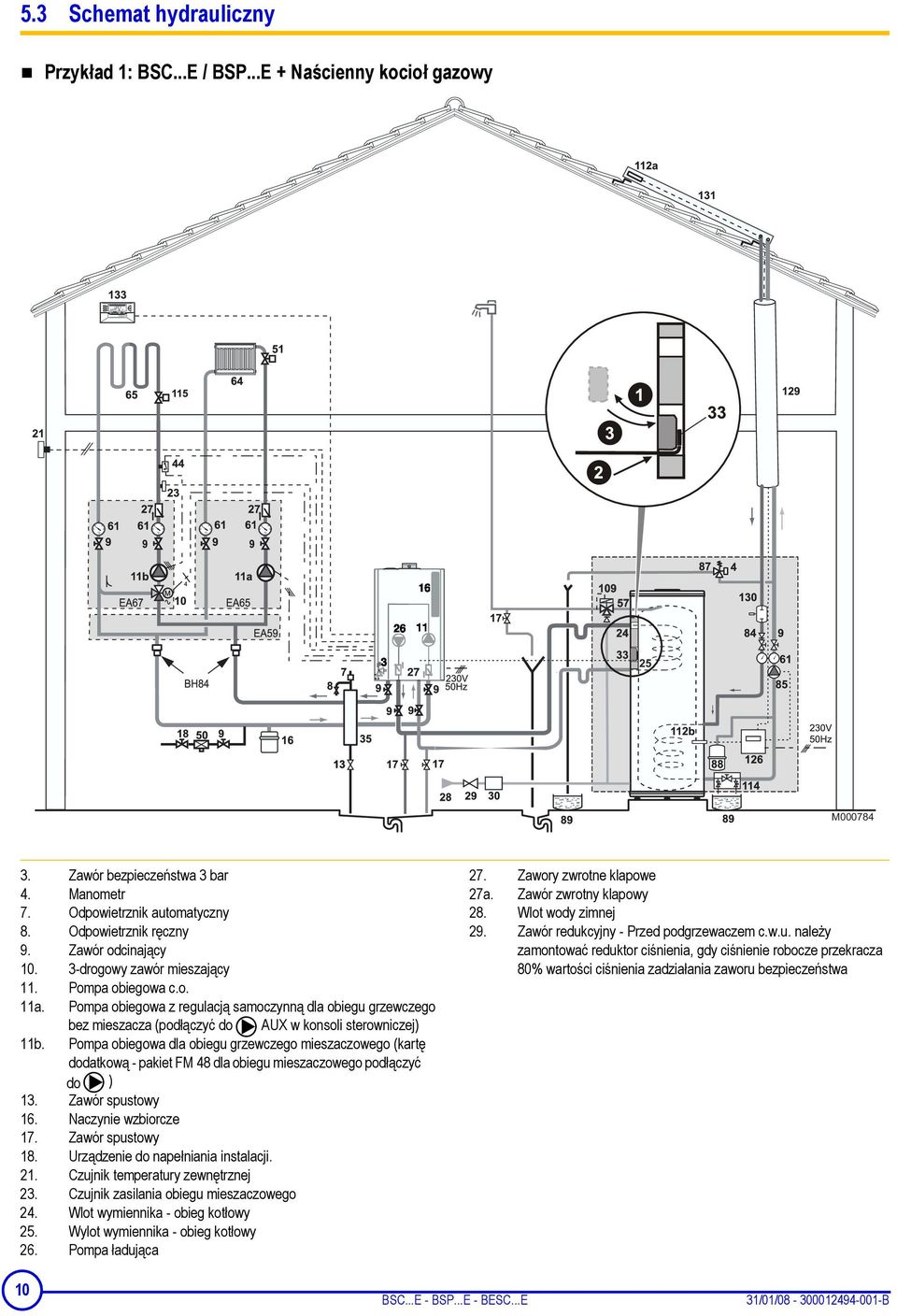

10 5.3 Schemat hydrauliczny Przykład 1: BSC...E / BSP...E + Naścienny kocioł gazowy 3. Zawór bezpieczeństwa 3 bar 4. Manometr 7. Odpowietrznik automatyczny 8. Odpowietrznik ręczny 9. Zawór odcinający drogowy zawór mieszający 11. Pompa obiegowa c.o. 11a. Pompa obiegowa z regulacją samoczynną dla obiegu grzewczego bez mieszacza (podłączyć do AUX w konsoli sterowniczej) 11b. Pompa obiegowa dla obiegu grzewczego mieszaczowego (kartę dodatkową - pakiet FM 48 dla obiegu mieszaczowego podłączyć do ) 13. Zawór spustowy 16. Naczynie wzbiorcze 17. Zawór spustowy 18. Urządzenie do napełniania instalacji. 21. Czujnik temperatury zewnętrznej 23. Czujnik zasilania obiegu mieszaczowego 24. Wlot wymiennika - obieg kotłowy 25. Wylot wymiennika - obieg kotłowy 26. Pompa ładująca 27. Zawory zwrotne klapowe 27a. Zawór zwrotny klapowy 28. Wlot wody zimnej 29. Zawór redukcyjny - Przed podgrzewaczem c.w.u. należy zamontować reduktor ciśnienia, gdy ciśnienie robocze przekracza 80% wartości ciśnienia zadziałania zaworu bezpieczeństwa 10 BSC...E - BSP...E - BESC...E 31/01/ B

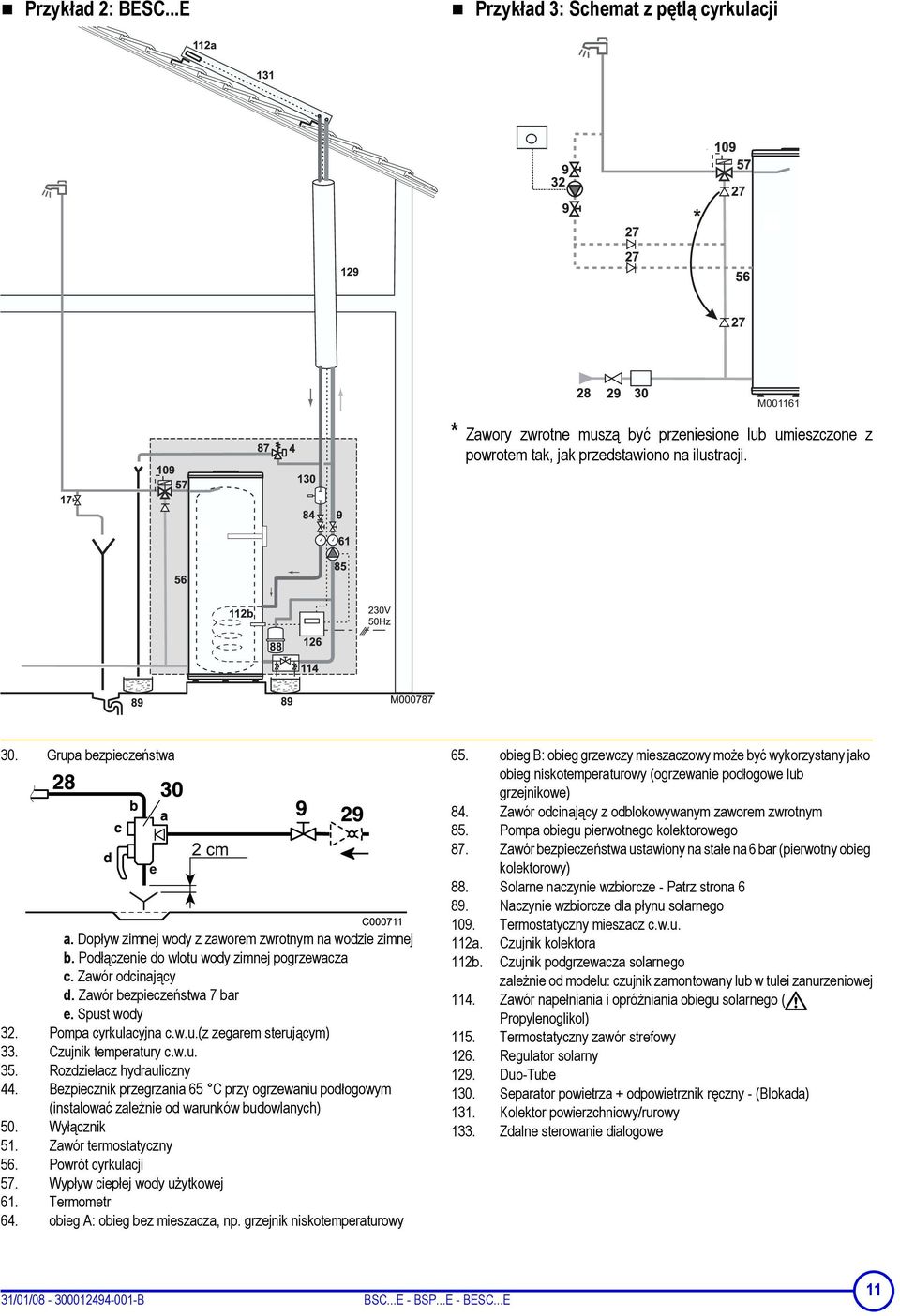

11 Przykład 2: BESC...E Przykład 3: Schemat z pętlą cyrkulacji * Zawory zwrotne muszą być przeniesione lub umieszczone z powrotem tak, jak przedstawiono na ilustracji. 30. Grupa bezpieczeństwa a. Dopływ zimnej wody z zaworem zwrotnym na wodzie zimnej b. Podłączenie do wlotu wody zimnej pogrzewacza c. Zawór odcinający d. Zawór bezpieczeństwa 7 bar e. Spust wody 32. Pompa cyrkulacyjna c.w.u.(z zegarem sterującym) 33. Czujnik temperatury c.w.u. 35. Rozdzielacz hydrauliczny 44. Bezpiecznik przegrzania 65 C przy ogrzewaniu podłogowym (instalować zależnie od warunków budowlanych) 50. Wyłącznik 51. Zawór termostatyczny 56. Powrót cyrkulacji 57. Wypływ ciepłej wody użytkowej 61. Termometr 64. obieg A: obieg bez mieszacza, np. grzejnik niskotemperaturowy 65. obieg B: obieg grzewczy mieszaczowy może być wykorzystany jako obieg niskotemperaturowy (ogrzewanie podłogowe lub grzejnikowe) 84. Zawór odcinający z odblokowywanym zaworem zwrotnym 85. Pompa obiegu pierwotnego kolektorowego 87. Zawór bezpieczeństwa ustawiony na stałe na 6 bar (pierwotny obieg kolektorowy) 88. Solarne naczynie wzbiorcze - Patrz strona Naczynie wzbiorcze dla płynu solarnego 109. Termostatyczny mieszacz c.w.u. 112a. Czujnik kolektora 112b. Czujnik podgrzewacza solarnego zależnie od modelu: czujnik zamontowany lub w tulei zanurzeniowej 114. Zawór napełniania i opróżniania obiegu solarnego ( Propylenoglikol) 115. Termostatyczny zawór strefowy 126. Regulator solarny 129. Duo-Tube 130. Separator powietrza + odpowietrznik ręczny - (Blokada) 131. Kolektor powierzchniowy/rurowy 133. Zdalne sterowanie dialogowe 31/01/ B BSC...E - BSP...E - BESC...E 11

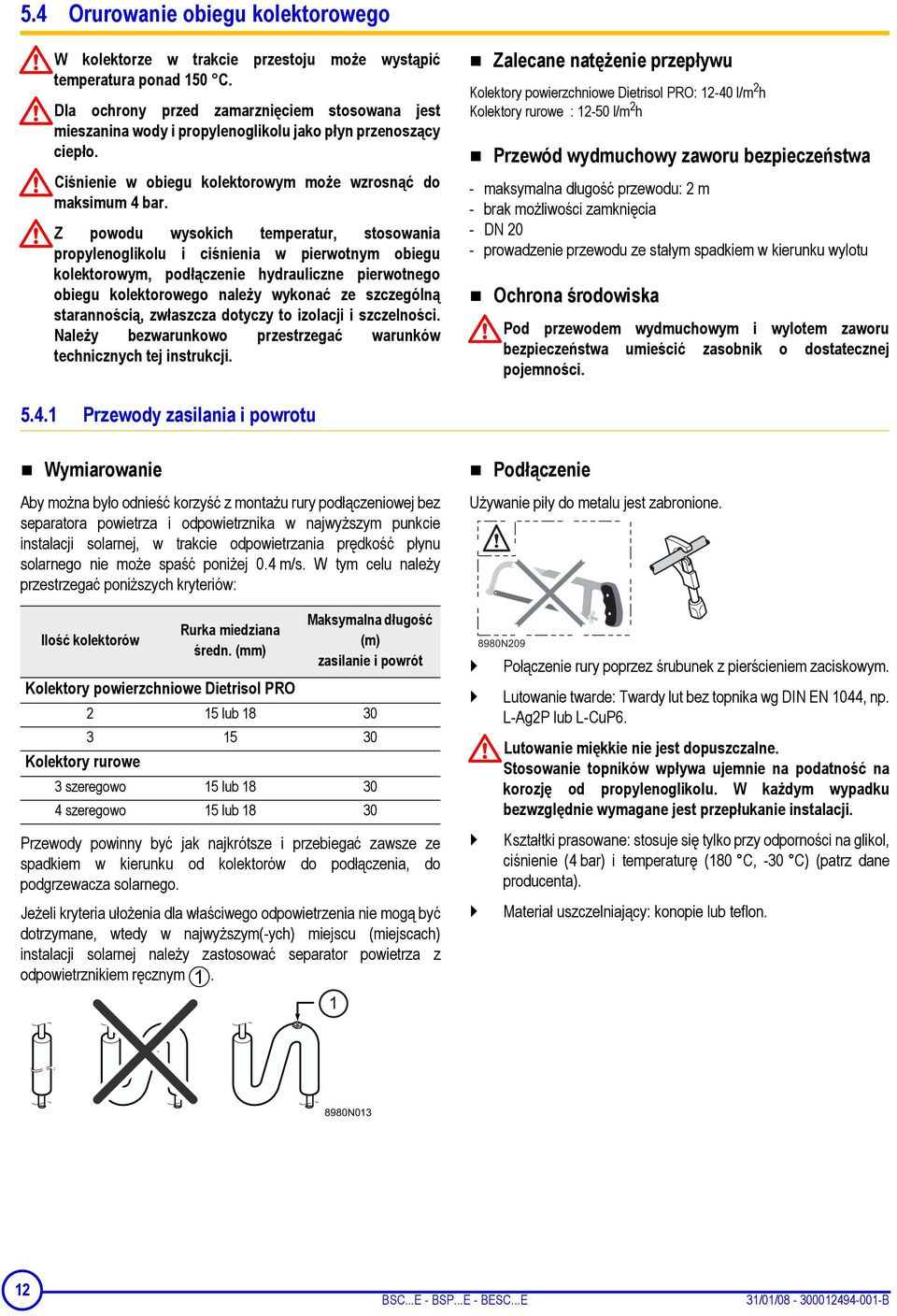

12 5.4 Orurowanie obiegu kolektorowego W kolektorze w trakcie przestoju może wystąpić temperatura ponad 150 C. Dla ochrony przed zamarznięciem stosowana jest mieszanina wody i propylenoglikolu jako płyn przenoszący ciepło. Ciśnienie w obiegu kolektorowym może wzrosnąć do maksimum 4 bar. Z powodu wysokich temperatur, stosowania propylenoglikolu i ciśnienia w pierwotnym obiegu kolektorowym, podłączenie hydrauliczne pierwotnego obiegu kolektorowego należy wykonać ze szczególną starannością, zwłaszcza dotyczy to izolacji i szczelności. Należy bezwarunkowo przestrzegać warunków technicznych tej instrukcji. Zalecane natężenie przepływu Kolektory powierzchniowe Dietrisol PRO: l/m 2 h Kolektory rurowe : l/m 2 h Przewód wydmuchowy zaworu bezpieczeństwa - maksymalna długość przewodu: 2 m - brak możliwości zamknięcia - DN 20 - prowadzenie przewodu ze stałym spadkiem w kierunku wylotu Ochrona środowiska Pod przewodem wydmuchowym i wylotem zaworu bezpieczeństwa umieścić zasobnik o dostatecznej pojemności Przewody zasilania i powrotu Wymiarowanie Aby można było odnieść korzyść z montażu rury podłączeniowej bez separatora powietrza i odpowietrznika w najwyższym punkcie instalacji solarnej, w trakcie odpowietrzania prędkość płynu solarnego nie może spaść poniżej 0.4 m/s. W tym celu należy przestrzegać poniższych kryteriów: Ilość kolektorów Rurka miedziana średn. (mm) Maksymalna długość (m) zasilanie i powrót Kolektory powierzchniowe Dietrisol PRO 2 15 lub Kolektory rurowe 3 szeregowo 15 lub szeregowo 15 lub Przewody powinny być jak najkrótsze i przebiegać zawsze ze spadkiem w kierunku od kolektorów do podłączenia, do podgrzewacza solarnego. Jeżeli kryteria ułożenia dla właściwego odpowietrzenia nie mogą być dotrzymane, wtedy w najwyższym(-ych) miejscu (miejscach) instalacji solarnej należy zastosować separator powietrza z odpowietrznikiem ręcznym. Podłączenie Używanie piły do metalu jest zabronione. Połączenie rury poprzez śrubunek z pierścieniem zaciskowym. Lutowanie twarde: Twardy lut bez topnika wg DIN EN 1044, np. L-Ag2P lub L-CuP6. Lutowanie miękkie nie jest dopuszczalne. Stosowanie topników wpływa ujemnie na podatność na korozję od propylenoglikolu. W każdym wypadku bezwzględnie wymagane jest przepłukanie instalacji. Kształtki prasowane: stosuje się tylko przy odporności na glikol, ciśnienie (4 bar) i temperaturę (180 C, -30 C) (patrz dane producenta). Materiał uszczelniający: konopie lub teflon. 12 BSC...E - BSP...E - BESC...E 31/01/ B

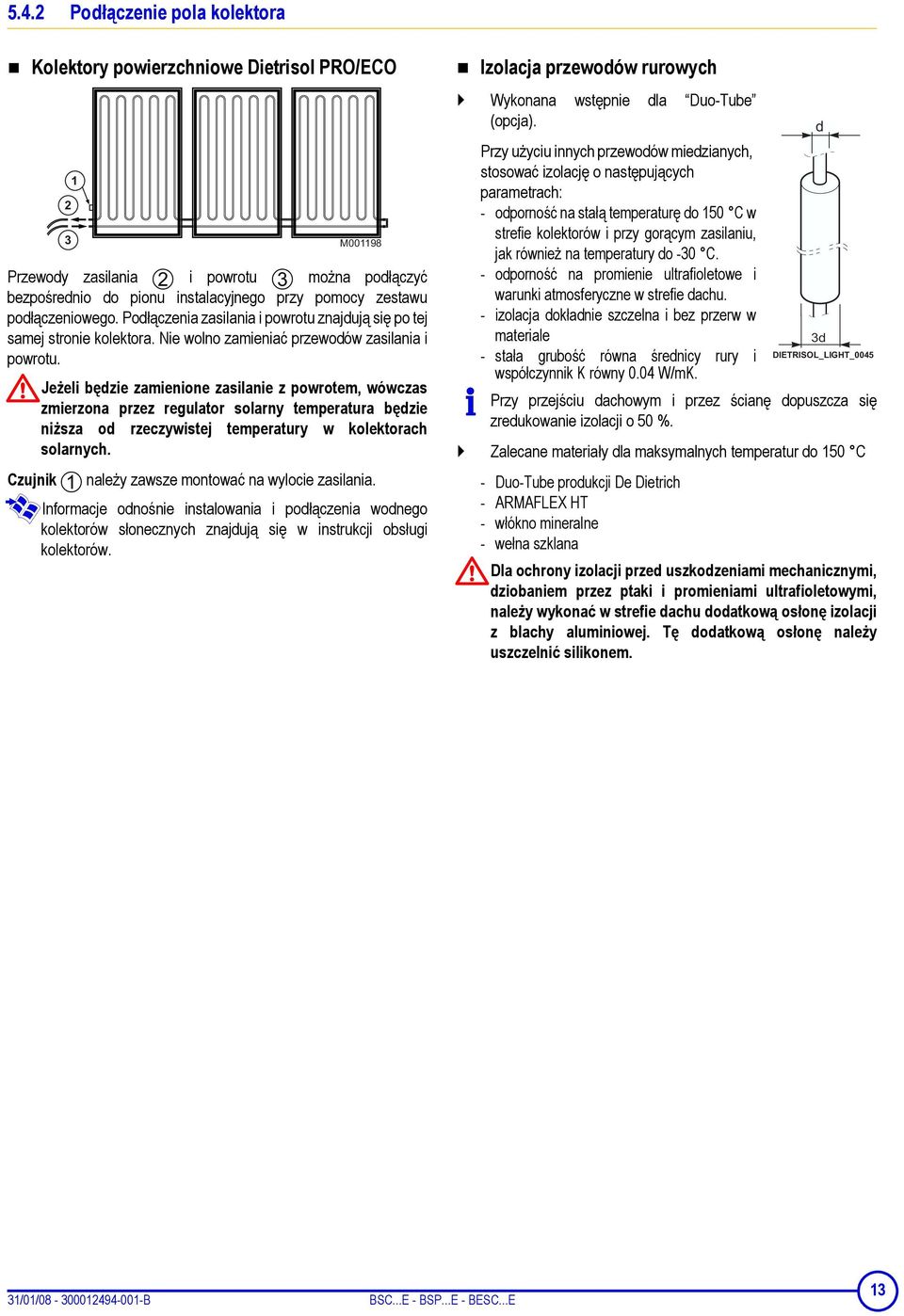

13 5.4.2 Podłączenie pola kolektora Kolektory powierzchniowe Dietrisol PRO/ECO Przewody zasilania i powrotu można podłączyć bezpośrednio do pionu instalacyjnego przy pomocy zestawu podłączeniowego. Podłączenia zasilania i powrotu znajdują się po tej samej stronie kolektora. Nie wolno zamieniać przewodów zasilania i powrotu. Jeżeli będzie zamienione zasilanie z powrotem, wówczas zmierzona przez regulator solarny temperatura będzie niższa od rzeczywistej temperatury w kolektorach solarnych. Czujnik należy zawsze montować na wylocie zasilania. Informacje odnośnie instalowania i podłączenia wodnego kolektorów słonecznych znajdują się w instrukcji obsługi kolektorów. Izolacja przewodów rurowych Wykonana wstępnie dla Duo-Tube (opcja). Przy użyciu innych przewodów miedzianych, stosować izolację o następujących parametrach: - odporność na stałą temperaturę do 150 C w strefie kolektorów i przy gorącym zasilaniu, jak również na temperatury do -30 C. - odporność na promienie ultrafioletowe i warunki atmosferyczne w strefie dachu. - izolacja dokładnie szczelna i bez przerw w materiale - stała grubość równa średnicy rury i współczynnik K równy 0.04 W/mK. Przy przejściu dachowym i przez ścianę dopuszcza się zredukowanie izolacji o 50 %. Zalecane materiały dla maksymalnych temperatur do 150 C - Duo-Tube produkcji De Dietrich - ARMAFLEX HT - włókno mineralne - wełna szklana Dla ochrony izolacji przed uszkodzeniami mechanicznymi, dziobaniem przez ptaki i promieniami ultrafioletowymi, należy wykonać w strefie dachu dodatkową osłonę izolacji z blachy aluminiowej. Tę dodatkową osłonę należy uszczelnić silikonem. 31/01/ B BSC...E - BSP...E - BESC...E 13

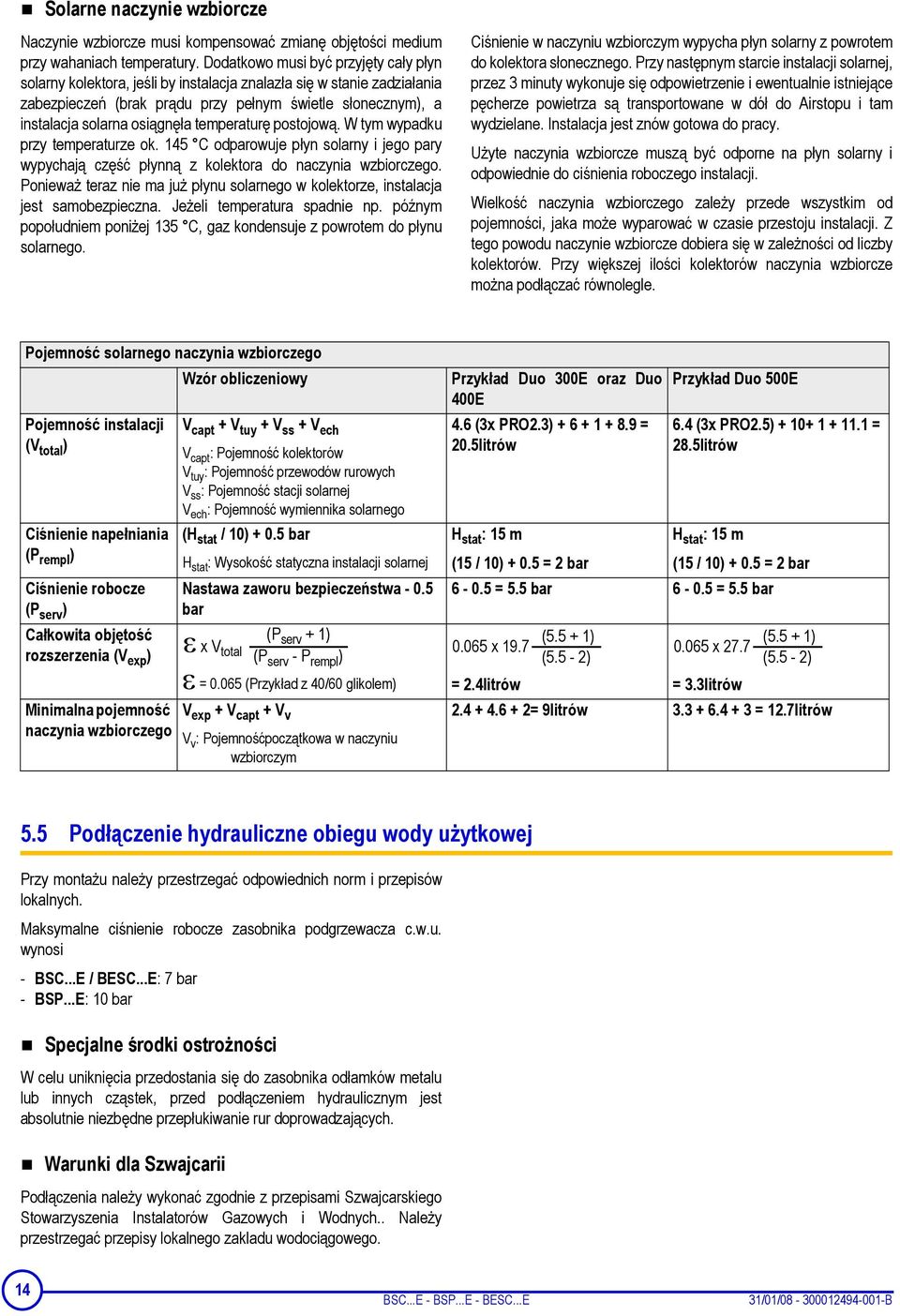

14 Solarne naczynie wzbiorcze Naczynie wzbiorcze musi kompensować zmianę objętości medium przy wahaniach temperatury. Dodatkowo musi być przyjęty cały płyn solarny kolektora, jeśli by instalacja znalazła się w stanie zadziałania zabezpieczeń (brak prądu przy pełnym świetle słonecznym), a instalacja solarna osiągnęła temperaturę postojową. W tym wypadku przy temperaturze ok. 145 C odparowuje płyn solarny i jego pary wypychają część płynną z kolektora do naczynia wzbiorczego. Ponieważ teraz nie ma już płynu solarnego w kolektorze, instalacja jest samobezpieczna. Jeżeli temperatura spadnie np. późnym popołudniem poniżej 135 C, gaz kondensuje z powrotem do płynu solarnego. Ciśnienie w naczyniu wzbiorczym wypycha płyn solarny z powrotem do kolektora słonecznego. Przy następnym starcie instalacji solarnej, przez 3 minuty wykonuje się odpowietrzenie i ewentualnie istniejące pęcherze powietrza są transportowane w dół do Airstopu i tam wydzielane. Instalacja jest znów gotowa do pracy. Użyte naczynia wzbiorcze muszą być odporne na płyn solarny i odpowiednie do ciśnienia roboczego instalacji. Wielkość naczynia wzbiorczego zależy przede wszystkim od pojemności, jaka może wyparować w czasie przestoju instalacji. Z tego powodu naczynie wzbiorcze dobiera się w zależności od liczby kolektorów. Przy większej ilości kolektorów naczynia wzbiorcze można podłączać równolegle. Pojemność solarnego naczynia wzbiorczego Wzór obliczeniowy Pojemność instalacji (V total ) Ciśnienie napełniania (P rempl ) Ciśnienie robocze (P serv ) Całkowita objętość rozszerzenia (V exp ) Minimalna pojemność naczynia wzbiorczego V capt + V tuy + V ss + V ech V capt : Pojemność kolektorów V tuy : Pojemność przewodów rurowych V ss : Pojemność stacji solarnej V ech : Pojemność wymiennika solarnego (H stat / 10) bar H stat : Wysokość statyczna instalacji solarnej Nastawa zaworu bezpieczeństwa bar (P ε x V serv + 1) total (P serv - P rempl ) Przykład Duo 300E oraz Duo 400E 4.6 (3x PRO2.3) = 20.5litrów H stat : 15 m Przykład Duo 500E 6.4 (3x PRO2.5) = 28.5litrów H stat : 15 m (15 / 10) = 2 bar (15 / 10) = 2 bar = 5.5 bar = 5.5 bar ( ) ( ) x x 27.7 (5.5-2) (5.5-2) ε = (Przykład z 40/60 glikolem) = 2.4litrów = 3.3litrów V exp + V capt + V v = 9litrów = 12.7litrów V v : Pojemnośćpoczątkowa w naczyniu wzbiorczym 5.5 Podłączenie hydrauliczne obiegu wody użytkowej Przy montażu należy przestrzegać odpowiednich norm i przepisów lokalnych. Maksymalne ciśnienie robocze zasobnika podgrzewacza c.w.u. wynosi - BSC...E / BESC...E: 7 bar - BSP...E: 10 bar Specjalne środki ostrożności W celu uniknięcia przedostania się do zasobnika odłamków metalu lub innych cząstek, przed podłączeniem hydraulicznym jest absolutnie niezbędne przepłukiwanie rur doprowadzających. Warunki dla Szwajcarii Podłączenia należy wykonać zgodnie z przepisami Szwajcarskiego Stowarzyszenia Instalatorów Gazowych i Wodnych.. Należy przestrzegać przepisy lokalnego zakladu wodociągowego. 14 BSC...E - BSP...E - BESC...E 31/01/ B

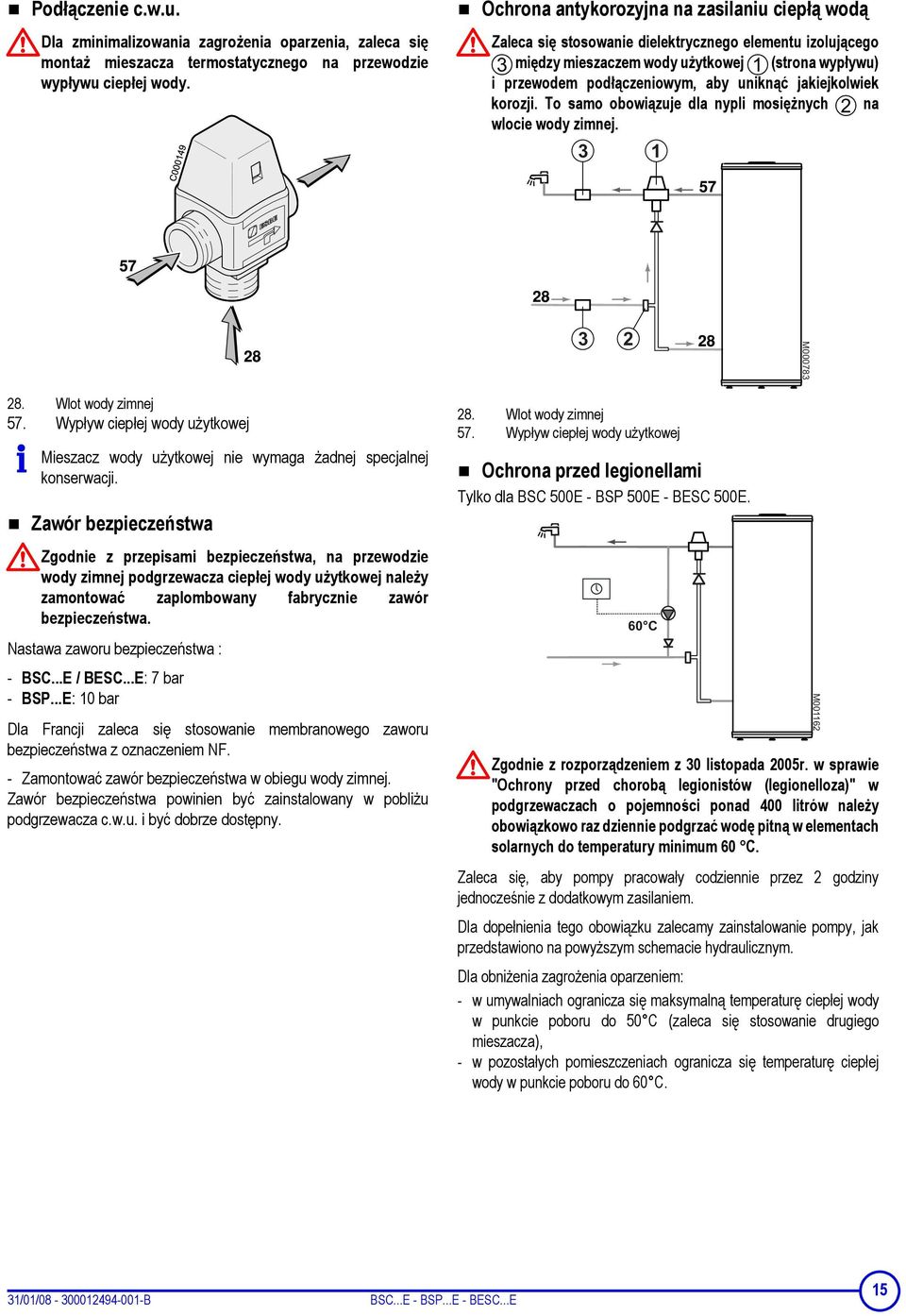

15 Podłączenie c.w.u. Dla zminimalizowania zagrożenia oparzenia, zaleca się montaż mieszacza termostatycznego na przewodzie wypływu ciepłej wody. Ochrona antykorozyjna na zasilaniu ciepłą wodą Zaleca się stosowanie dielektrycznego elementu izolującego między mieszaczem wody użytkowej (strona wypływu) i przewodem podłączeniowym, aby uniknąć jakiejkolwiek korozji. To samo obowiązuje dla nypli mosiężnych na wlocie wody zimnej. 28. Wlot wody zimnej 57. Wypływ ciepłej wody użytkowej Mieszacz wody użytkowej nie wymaga żadnej specjalnej konserwacji. Zawór bezpieczeństwa Zgodnie z przepisami bezpieczeństwa, na przewodzie wody zimnej podgrzewacza ciepłej wody użytkowej należy zamontować zaplombowany fabrycznie zawór bezpieczeństwa. Nastawa zaworu bezpieczeństwa : - BSC...E / BESC...E: 7 bar - BSP...E: 10 bar Dla Francji zaleca się stosowanie membranowego zaworu bezpieczeństwa z oznaczeniem NF. - Zamontować zawór bezpieczeństwa w obiegu wody zimnej. Zawór bezpieczeństwa powinien być zainstalowany w pobliżu podgrzewacza c.w.u. i być dobrze dostępny. 28. Wlot wody zimnej 57. Wypływ ciepłej wody użytkowej Ochrona przed legionellami Tylko dla BSC 500E - BSP 500E - BESC 500E. Zgodnie z rozporządzeniem z 30 listopada 2005r. w sprawie "Ochrony przed chorobą legionistów (legionelloza)" w podgrzewaczach o pojemności ponad 400 litrów należy obowiązkowo raz dziennie podgrzać wodę pitną w elementach solarnych do temperatury minimum 60 C. Zaleca się, aby pompy pracowały codziennie przez 2 godziny jednocześnie z dodatkowym zasilaniem. Dla dopełnienia tego obowiązku zalecamy zainstalowanie pompy, jak przedstawiono na powyższym schemacie hydraulicznym. Dla obniżenia zagrożenia oparzeniem: - w umywalniach ogranicza się maksymalną temperaturę ciepłej wody w punkcie poboru do 50 C (zaleca się stosowanie drugiego mieszacza), - w pozostałych pomieszczeniach ogranicza się temperaturę ciepłej wody w punkcie poboru do 60 C. 31/01/ B BSC...E - BSP...E - BESC...E 15

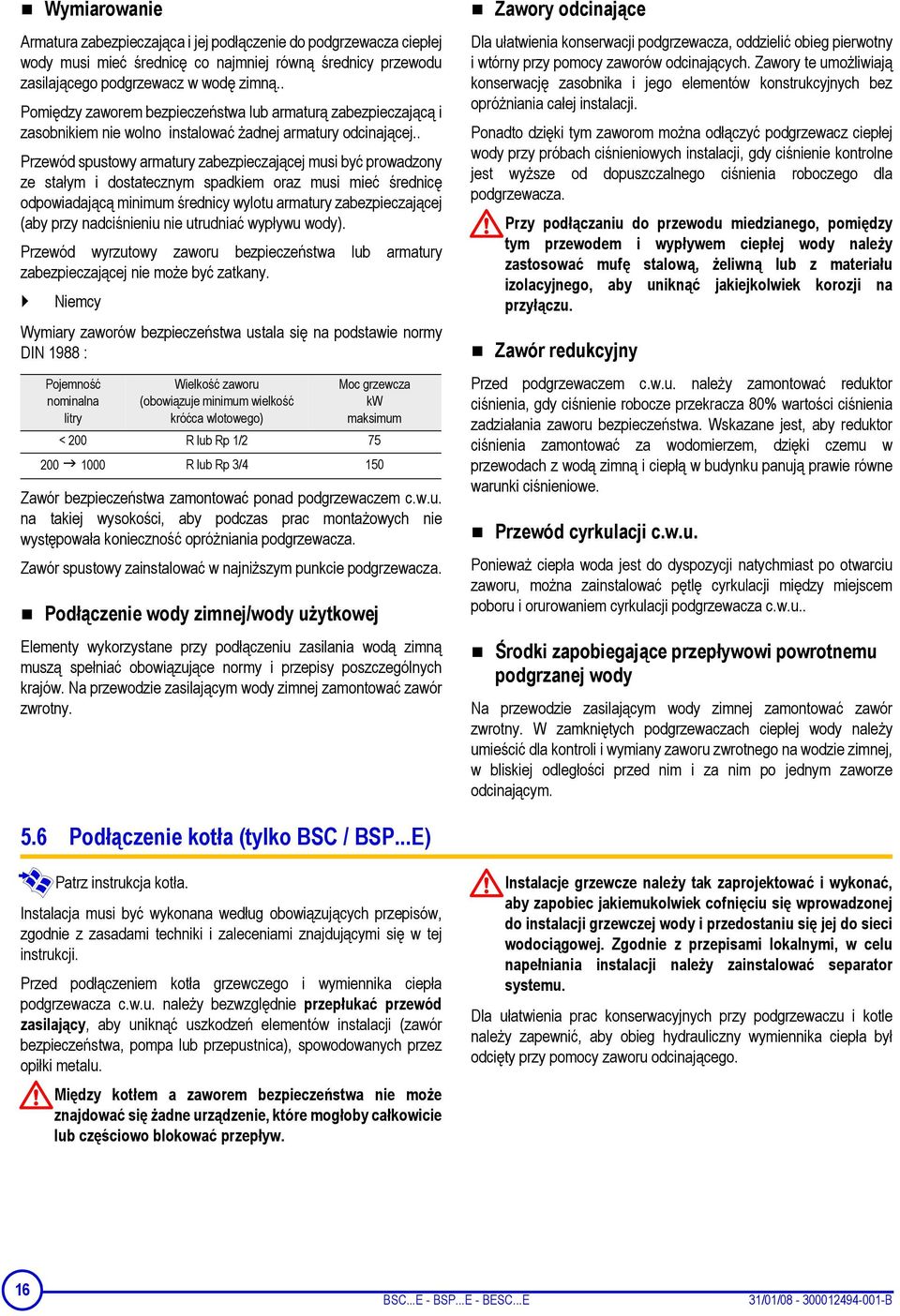

16 Wymiarowanie Armatura zabezpieczająca i jej podłączenie do podgrzewacza ciepłej wody musi mieć średnicę co najmniej równą średnicy przewodu zasilającego podgrzewacz w wodę zimną.. Pomiędzy zaworem bezpieczeństwa lub armaturą zabezpieczającą i zasobnikiem nie wolno instalować żadnej armatury odcinającej.. Przewód spustowy armatury zabezpieczającej musi być prowadzony ze stałym i dostatecznym spadkiem oraz musi mieć średnicę odpowiadającą minimum średnicy wylotu armatury zabezpieczającej (aby przy nadciśnieniu nie utrudniać wypływu wody). Przewód wyrzutowy zaworu bezpieczeństwa lub armatury zabezpieczającej nie może być zatkany. Niemcy Wymiary zaworów bezpieczeństwa ustala się na podstawie normy DIN 1988 : Pojemność nominalna litry Wielkość zaworu (obowiązuje minimum wielkość króćca wlotowego) Moc grzewcza kw maksimum < 200 R lub Rp 1/ R lub Rp 3/4 150 Zawór bezpieczeństwa zamontować ponad podgrzewaczem c.w.u. na takiej wysokości, aby podczas prac montażowych nie występowała konieczność opróżniania podgrzewacza. Zawór spustowy zainstalować w najniższym punkcie podgrzewacza. Podłączenie wody zimnej/wody użytkowej Elementy wykorzystane przy podłączeniu zasilania wodą zimną muszą spełniać obowiązujące normy i przepisy poszczególnych krajów. Na przewodzie zasilającym wody zimnej zamontować zawór zwrotny. Zawory odcinające Dla ułatwienia konserwacji podgrzewacza, oddzielić obieg pierwotny i wtórny przy pomocy zaworów odcinających. Zawory te umożliwiają konserwację zasobnika i jego elementów konstrukcyjnych bez opróżniania całej instalacji. Ponadto dzięki tym zaworom można odłączyć podgrzewacz ciepłej wody przy próbach ciśnieniowych instalacji, gdy ciśnienie kontrolne jest wyższe od dopuszczalnego ciśnienia roboczego dla podgrzewacza. Przy podłączaniu do przewodu miedzianego, pomiędzy tym przewodem i wypływem ciepłej wody należy zastosować mufę stalową, żeliwną lub z materiału izolacyjnego, aby uniknąć jakiejkolwiek korozji na przyłączu. Zawór redukcyjny Przed podgrzewaczem c.w.u. należy zamontować reduktor ciśnienia, gdy ciśnienie robocze przekracza 80% wartości ciśnienia zadziałania zaworu bezpieczeństwa. Wskazane jest, aby reduktor ciśnienia zamontować za wodomierzem, dzięki czemu w przewodach z wodą zimną i ciepłą w budynku panują prawie równe warunki ciśnieniowe. Przewód cyrkulacji c.w.u. Ponieważ ciepła woda jest do dyspozycji natychmiast po otwarciu zaworu, można zainstalować pętlę cyrkulacji między miejscem poboru i orurowaniem cyrkulacji podgrzewacza c.w.u.. Środki zapobiegające przepływowi powrotnemu podgrzanej wody Na przewodzie zasilającym wody zimnej zamontować zawór zwrotny. W zamkniętych podgrzewaczach ciepłej wody należy umieścić dla kontroli i wymiany zaworu zwrotnego na wodzie zimnej, w bliskiej odległości przed nim i za nim po jednym zaworze odcinającym. 5.6 Podłączenie kotła (tylko BSC / BSP...E) Patrz instrukcja kotła. Instalacja musi być wykonana według obowiązujących przepisów, zgodnie z zasadami techniki i zaleceniami znajdującymi się w tej instrukcji. Przed podłączeniem kotła grzewczego i wymiennika ciepła podgrzewacza c.w.u. należy bezwzględnie przepłukać przewód zasilający, aby uniknąć uszkodzeń elementów instalacji (zawór bezpieczeństwa, pompa lub przepustnica), spowodowanych przez opiłki metalu. Między kotłem a zaworem bezpieczeństwa nie może znajdować się żadne urządzenie, które mogłoby całkowicie lub częściowo blokować przepływ. Instalacje grzewcze należy tak zaprojektować i wykonać, aby zapobiec jakiemukolwiek cofnięciu się wprowadzonej do instalacji grzewczej wody i przedostaniu się jej do sieci wodociągowej. Zgodnie z przepisami lokalnymi, w celu napełniania instalacji należy zainstalować separator systemu. Dla ułatwienia prac konserwacyjnych przy podgrzewaczu i kotle należy zapewnić, aby obieg hydrauliczny wymiennika ciepła był odcięty przy pomocy zaworu odcinającego. 16 BSC...E - BSP...E - BESC...E 31/01/ B

17 5.7 Podłączenie elektryczne Grzałka elektryczna (tylko BESC...E) Podłączenia elektryczne muszą być wykonane przez uprawnionego instalatora. Grzałki elektryczne są fabrycznie zaprojektowane na podłączenie jednofazowe 230V. W przypadku prądu trójfazowego uwzględnić poniższe schematy. BESC 300 E: Grzałka elektryczna o mocy 2.4 kw BESC 400 E: Grzałka elektryczna o mocy 3.0 kw Schemat funkcjonalny zasilania podgrzewacza w trybie nocnym z zaprogramowaną 2-godzinną pracą w dzień Dla wyraźnego zwiększenia dostępnej dziennie ilości wody zaleca się (zgodnie z przepisami EDF Bleu Ciel) włączenie, przy pomocy przekaźnika, trybu dziennego na 2 godziny. Przekaźnik będzie załączany równolegle do przekaźnika dla trybu nocnego. BESC 500 E: Grzałka elektryczna o mocy 3.5 kw Zestyk "Czas niskiego obciążenia" Bezpiecznik Przekaźnik dla trybu nocnego Zegar programowany: pełne godziny od 17 do 19 31/01/ B BSC...E - BSP...E - BESC...E 17

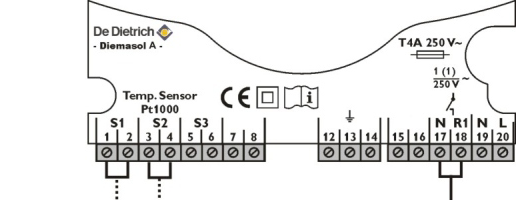

18 5.7.2 Podłączenie do zasilania elektrycznego - Regulator solarny Diemasol A - Grzałka elektryczna (tylko BESC...E) Zdjąć przednią pokrywę. Zdjąć pokrywę ochronną. Wywiercić otwór w pokrywie ochronnej. Przełożyć kabel elektryczny przez odpowiedni otwór. Założyć z powrotem pokrywę ochronną. Przesunąć kabel, jak na rysunku. Założyć ponownie przednią pokrywę. 18 BSC...E - BSP...E - BESC...E 31/01/ B

19 5.8 Czujnik temperatury kolektora Czujnik temperatury kolektora znajduje się w woreczku z instrukcją obsługi. Czujnik FKP: Przewód silikonowy o długości 1.5 m odporny na warunki atmosferyczne i temperaturę dla temperatur -50 C C, dla kolektora. Umieszczenie czujnika ma decydujące znaczenie dla sprawności całkowitej instalacji. Należy przestrzegać obowiązujących przepisów dotyczących bezpieczeństwa. Przewody czujników przenoszą niskie napięcie i nie należy ich układać razem we wspólnym kanale kablowym z przewodami przenoszącymi napięcie powyżej 50V. 1. Czujnik temperatury zamontować w tulei zanurzeniowej kolektora słonecznego (po stronie zasilania kolektora). Patrz instrukcja montażu kolektorów słonecznych. 2. Podłączyć czujnik temperatury kolektora do łącznika świecznikowego na górnej pokrywie podgrzewacza. Przewody czujników można przedłużyć do 100 m. Przekrój przedłużacza musi wynosić 1.5 mm 2 (lub 0.75 mm 2 przy długości przewodu do 50m). Przy dłuższych przewodach i przy zastosowaniu w kanałach kablowych należy zazwyczaj użyć przewodów ze skręconymi żyłami. Dla uniknięcia uszkodzenia czujnika kolektora na skutek przepięcia (np. w pobliżu miejsca wyładowania atmosferycznego), zaleca się zastosowanie ochrony przepięciowej De Dietrich SP1. 31/01/ B BSC...E - BSP...E - BESC...E 19

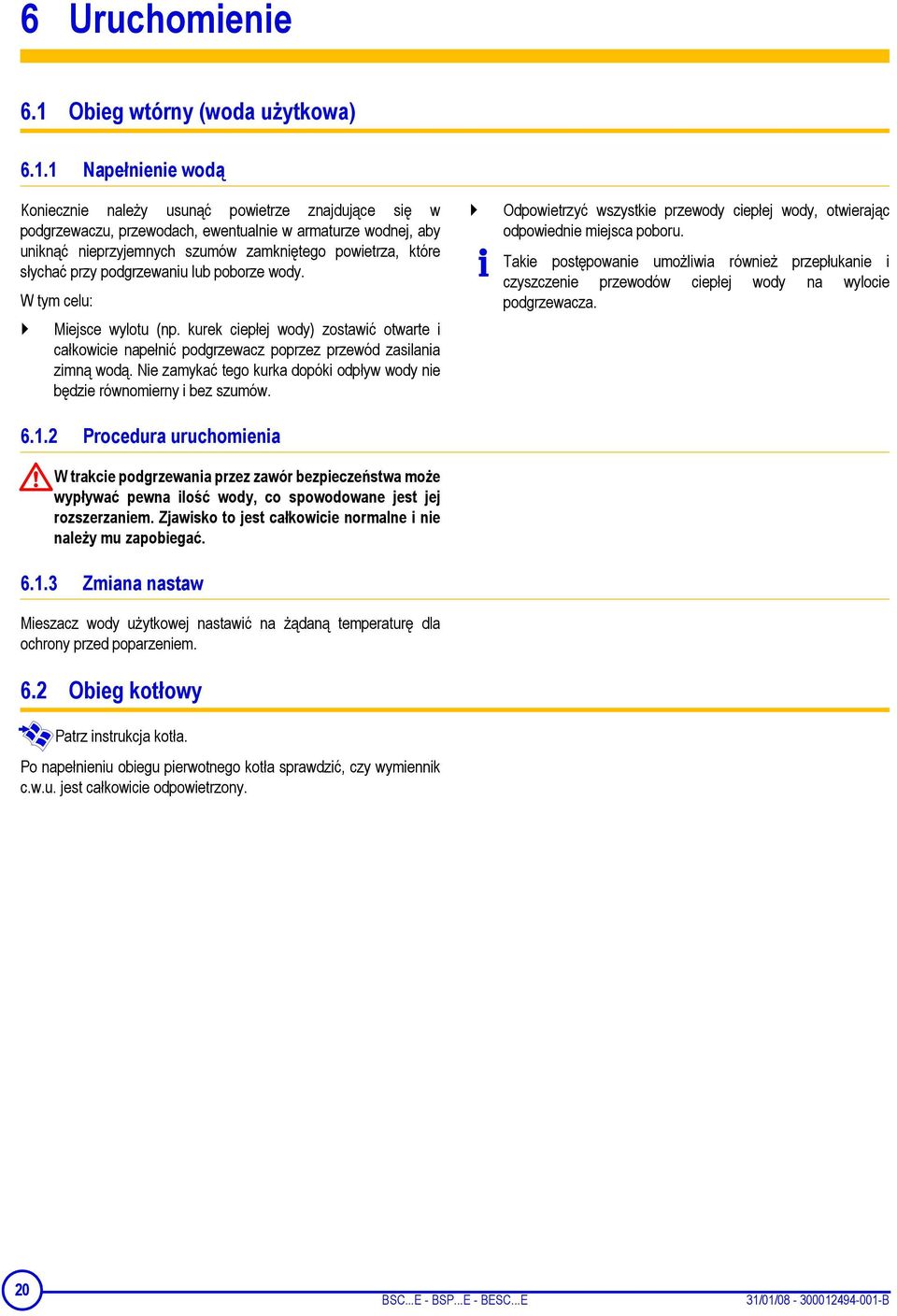

20 6 Uruchomienie 6.1 Obieg wtórny (woda użytkowa) Napełnienie wodą Koniecznie należy usunąć powietrze znajdujące się w podgrzewaczu, przewodach, ewentualnie w armaturze wodnej, aby uniknąć nieprzyjemnych szumów zamkniętego powietrza, które słychać przy podgrzewaniu lub poborze wody. W tym celu: Miejsce wylotu (np. kurek ciepłej wody) zostawić otwarte i całkowicie napełnić podgrzewacz poprzez przewód zasilania zimną wodą. Nie zamykać tego kurka dopóki odpływ wody nie będzie równomierny i bez szumów Procedura uruchomienia W trakcie podgrzewania przez zawór bezpieczeństwa może wypływać pewna ilość wody, co spowodowane jest jej rozszerzaniem. Zjawisko to jest całkowicie normalne i nie należy mu zapobiegać Zmiana nastaw Mieszacz wody użytkowej nastawić na żądaną temperaturę dla ochrony przed poparzeniem. 6.2 Obieg kotłowy Patrz instrukcja kotła. Po napełnieniu obiegu pierwotnego kotła sprawdzić, czy wymiennik c.w.u. jest całkowicie odpowietrzony. Odpowietrzyć wszystkie przewody ciepłej wody, otwierając odpowiednie miejsca poboru. Takie postępowanie umożliwia również przepłukanie i czyszczenie przewodów ciepłej wody na wylocie podgrzewacza. 20 BSC...E - BSP...E - BESC...E 31/01/ B

21 6.3 Obieg kolektorowy Zalecenie: W małych instalacjach używać pojemnika transportowego DE DIETRICH dla propylenoglikolu jako odbieralnik dla zaworu bezpieczeństwa Przepłukanie obiegu kolektorowego Należy sprawdzić podłączenie przewodów rurowych do kolektorów, jak również miejsce podłączenia czujnika kolektora. Proces płukania Płukanie Instalację solarną przy uruchomieniu należy starannie przepłukać płynem przenoszącym ciepło, aby usunąć metalowe wióry, brud i zalegający topnik. Czas płukania: minimum 10 minut Środek płuczący: Nośnik ciepła 1. Otworzyć zawory kulowe. 2. Gdy instalacja jest pełna, zamknąć zawór opróżniania. 3. Zamknąć zawory kulowe. Podgrzewacz jest wyposażony w armaturę do napełniania i płukania (poz. 114). Zalecenia odnośnie płukania i napełniania instalacji Instalacja solarna jest tak wykonana, aby nie było możliwości całkowitego opróżnienia kolektorów. Fabrycznie domieszany jest środek przeciwko zamarzaniu. Dlatego napełnianie i płukanie instalacji solarnej należy obowiązkowo przeprowadzać z użyciem płynu solarnego. Nie wolno wykonywać płukania przy bezpośrednim oddziaływaniu promieni słonecznych, ani przy zagrożeniu zamarznięcia (parowanie lub ryzyko szkód mrozowych). 4. Manometr 9. Zawór odcinający 61. Termometr 84. Zawór odcinający z odblokowywanym zaworem zwrotnym 85. Pompa obiegu pierwotnego kolektorowego 87. Zawór bezpieczeństwa ustawiony na stałe na 6 bar (pierwotny obieg kolektorowy) 88. Solarne naczynie wzbiorcze - Patrz strona Naczynie wzbiorcze dla płynu solarnego 114. Zawór napełniania-opróżniania obieg kolektorowy - propylenoglikol 126. Regulator solarny 130. Separator powietrza + odpowietrznik ręczny A. Wąż do zamocowania na stałe 31/01/ B BSC...E - BSP...E - BESC...E 21

22 6.3.2 Próba szczelności Próbę szczelności instalacji wykonuje się po przeprowadzeniu płukania płynem solarnym. - Ciśnienie próbne: 2.5 bar - Czas próby: minimum 1 godzina Jeżeli nie ma powietrza w obiegu solarnym, ciśnienie nie może spaść. Po upływie czasu próbnego: zwiększyć ciśnienie w instalacji do wartości ciśnienia zadziałania zaworu bezpieczeństwa (kontrola działania) Napełnianie płynem przenoszącym ciepło Przed napełnieniem instalacji należy sprawdzić obciążenie wstępne naczynia wzbiorczego w stosunku do wysokości statycznej. (obciążenie wstępne = wysokość statyczna / ,3 bar). Należy sprawdzić podłączenie przewodów rurowych do kolektorów, jak również miejsce podłączenia czujnika kolektora. Propylenoglikol posiada dużą zdolność penetracji. Pomimo przeprowadzonej próby szczelności w instalacji napełnionej glikolem, będącej pod ciśnieniem mogą wystąpić nieszczelności. Dlatego zaleca się przeprowadzenie dodatkowej próby szczelności napełnionej instalacji gotowej do pracy. Nie przeprowadzać próby szczelności pod bezpośrednim oddziaływaniem promieni słonecznych (parowanie), ani przy ryzyku zamarznięcia (szkody mrozowe). Po zakończeniu próby szczelności ustawić ciśnienie robocze w obiegu kolektorowym na 2 bar. Proces napełniania Nośnik ciepła Kolektory powierzchniowe Dietrisol PRO: Gotowa mieszanina propylenoglikolu z wodą: LS Stosunek składników mieszaniny: 57/43-57 części wody - 43 części propylenoglikolu Temperatura krzepnięcia mieszaniny: -28 C. Przy dalszym spadku temperatury tworzy się pulpa lodowa bez skutków rozsadzenia do - 33 C. Ciśnienie napełniania 1.5 max. 2 bar (lub 0.5 bar powyżej wysokości statycznej). Ciśnienie przy napełnianiu nastawia się 0,5 bar powyżej ciśnienia wstępnego naczynia wzbiorczego. Gotowy do użycia zmieszany płyn przenoszący ciepło przepompowuje się z pojemnika transportowego. Pompa ręczna jest nieodpowiednia. Ciągła praca pompy (85) powoduje wstępne odgazowanie obiegu kolektorowego. Napełnianie Postępować jak przy płukaniu. Przy zamknięciu zaworu spustowego następuje wzrost ciśnienia na powrocie. Ponieważ propylenoglikole w porównaniu z wodą posiadają dużą zdolność penetracji, zaleca się powtórną kontrolę optyczną wszystkich miejsc połączeń i uszczelnień po jednej godzinie pod ciśnieniem roboczym. 4. Manometr 9. Zawór odcinający 61. Termometr 84. Zawór odcinający z odblokowywanym zaworem zwrotnym 85. Pompa obiegu pierwotnego kolektorowego 87. Zawór bezpieczeństwa ustawiony na stałe na 6 bar (pierwotny obieg kolektorowy) 88. Solarne naczynie wzbiorcze - Patrz strona Naczynie wzbiorcze dla płynu solarnego 114. Zawór napełniania-opróżniania obieg kolektorowy propylenoglikol 126. Regulator solarny 130. Separator powietrza + odpowietrznik ręczny - (Blokada) A. Wąż do zamocowania na stałe 22 BSC...E - BSP...E - BESC...E 31/01/ B

23 6.3.4 Odpowietrzanie 1. Załączyć pompę obiegową: Dzięki temu pęcherze powietrza przenoszone są w stronę zainstalowanego miejsca odpowietrzenia (W razie potrzeby separator powietrza z ręcznym odpowietrznikiem). 2. Wyłączyć pompę obiegową. 3. Wszystkie odpowietrzniki otworzyć i z powrotem zamknąć. W zależności od temperatury medium i ciśnienia w układzie, przy otwarciu śruby odpowietrzającej gorące medium może wypłynąć w postaci płynnej lub pary, lub wystrzelić pod wysokim ciśnieniem. Uwaga ISTNIEJE RYZYKO POPARZENIA przy wysokiej temperaturze płynu. Powtórzyć wielokrotnie proces: przerwy w pracy pompy wspomagają odpowietrzanie Zawór zwrotny klapowy Odpowietrzanie przeprowadza się do momentu, kiedy przy włączeniu i wyłączeniu pompy nie będzie można stwierdzić na manometrze żadnych wahań ciśnienia. Przy trwałym spadku ciśnienia należy dopełnić zgodnie z instrukcją mieszankę płynu przewodzącego ciepło. Odpowietrzenie należy powtórzyć po kilku dniach pracy instalacji przy wyższych temperaturach roboczych. Uzupełniające odpowietrzenie jest wymagane, ponieważ małe pęcherzyki powietrza w propylenoglikolu uwalniają się dopiero przy wyższych temperaturach roboczych. W instalacjach montowanych w półroczu zimowym wskazane jest przeprowadzenie odpowietrzenia w półroczu letnim. Zawór zwrotny jest zintegrowany w zaworze kulowym i posiada ciśnienie otwarcia 200 mm słupa wody.. 1. Przy przedmuchu, odpowietrzeniu i płukaniu instalacji obydwa zawory zwrotne klapowe są przekręcone o 45 (patrz ilustracja). Kula zaworu kulowego dociska zawór zwrotny. 2. Dla pracy instalacji zawór musi być otwarty położenie pionowe. Zawór zwrotny pracuje, gdy zawór odcinający jest otwarty Kontrole przed uruchomieniem 1. Instalacja jest napełniona nośnikiem ciepła De Dietrich pozbawionym powietrza. Wykonać próbę szczelności wszystkich miejsc połączeń w instalacji. 2. Pozwolić przez pewien czas na cyrkulację w instalacji, ponownie przeprowadzić próbę szczelności. (regulator w trybie obsługi ręcznej). 3. Otworzyć zawór odpowietrzający na separatorze powietrza (powtórne odpowietrzenie). 4. Ciśnienie robocze w instalacji ustawić na 2 bary (ewentualnie dopełnić płynem). 5. Po pierwszej godzinie pracy należy jeszcze raz odpowietrzyć instalację solarną (na separatorze powietrza). Po odpowietrzeniu sprawdzić ciśnienie w instalacji i ewentualnie uzupełnić płyn. 6. Zapewnić, aby regulacja znajdowała się w trybie automatycznym. 7. Sprawdzić zawory zwrotne w przewodzie zasilania za podgrzewaczem. Ewentualnie zamknąć. 8. Sprawdzić podłączenie pompy solarnej. 9. Sprawdzić położenie czujników podgrzewacza solarnego. 10. Wąż odprowadzający solarnego zaworu bezpieczeństwa zamocować w torbie przy pomocy obejm. M /01/ B BSC...E - BSP...E - BESC...E 23

24 6.4 Regulator solarny Diemasol A Ogólny opis działania W trybie pracy automatycznej regulator Diemasol A działa według następujących zasad: Promienie słoneczne podgrzewają w kolektorze środek przenoszący ciepło. Dla rozpoczęcia procesu regulacji musi być osiągnięta minimalna temperatura kolektora 30 C i różnica temperatur załączenia 10 K w stosunku do temperatury podgrzewacza. W następującej po tym fazie AUTO kalibracji (parametr regulacji tu, nastawa fabryczna tu minuta) POMPA (przekaźnik) będzie pracować z maksymalną prędkością (100%). Następnie obliczana jest dynamicznie prędkość obrotowa pompy solarnej odpowiednio do odchylenia temperatury w stosunku do temperatury podgrzewacza (parametr DT, nastawa fabryczna 20K). Podgrzewacz ładuje się, zgodnie z będącym do dyspozycji ciepłem, do temperatury zadanej podgrzewacza (wartość nastawy SX, nastawa fabryczna 60 C), a następnie wyłącza. Gdy temperatura w kolektorach osiągnie zaprogramowaną wartość maksymalną (wartość nastawy CX, nastawa fabryczna 100 C), włącza się pompa solarna dla chłodzenia kolektorów. Pompa solarna pozostaje włączona do momentu gdy temperatura kolektorów spadnie o 5 poniżej wartości nastawy CX, i/ lub osiągnięta zostanie maksymalna temperatura podgrzewacza (80 C). Jeżeli temperatura kolektora będzie niższa od temperatury podgrzewacza, regulator przechodzi w TRYB chłodzenia. Tak długo jak temperatura kolektorów będzie niższa od temperatury podgrzewacza, podgrzewacz będzie chłodzony do momentu osiągnięcia swojej temperatury zadanej. Dzięki temu instalacja jest chroniona przed przegrzaniem i powtarzającym się wyłączaniem i możliwa jest dłuższa nieobecność użytkownika, także w sezonie urlopowym Załączenie Gdy temperatura kolektorów słonecznych będzie wyższa od 120 C, regulator przeprowadza wyłączenie zabezpieczające. Poczekać do wieczora, zanim kolektory się włączy lub schłodzi (przez pokrycie). Najpierw włączyć zasilanie sieciowe. Regulator rozpoczyna fazę inicjalizacji, podczas której miga lampka sygnalizacyjna pracy czerwona i zielona. Po zakończeniu inicjalizacji regulator znajduje się w trybie pracy automatycznej. Prawie we wszystkich instalacjach w tym trybie pracy osiąga się optymalną sprawność przy nastawach fabrycznych. Jeżeli wymagane jest dopasowanie parametrów regulacji do warunków danej instalacji, można to uczynić przy pomocy odpowiednich wartości nastaw. 24 BSC...E - BSP...E - BESC...E 31/01/ B

25 6.4.3 Przyciski nastawy Regulator obsługuje się wyłącznie 3 przyciskami znajdującymi się pod wyświetlaczem. Przycisk do przodu (1) służy do przewijania do przodu wyświetlanego menu lub do zwiększania wartości nastawy. Przycisk do tyłu (2) powoduje działanie odwrotne. Na wyświetlaczu pojawiają się kanały nastaw. Aby dostać się do tych kanałów należy po kanale TC przytrzymać wciśnięty przez 2 sekundy przycisk do przodu. Jeżeli na wyświetlaczu wyświetlona zostanie wartość nastawy, pojawi się napis SET. Dla zapamiętania wartości zadanej nacisnąć przycisk Wybrać kanał przyciskami 1 i Nacisnąć przycisk 3: miga napis SET. 3. Ustawić wartość przyciskami 1 i Nacisnąć przycisk 3: nastawiona wartość została zapamiętana. Napis SET świeci się ciągle Kody sygnalizacyjne zielona lampka świeci się ciągle POMPA jest włączona. Zwykła praca regulacji. System solarny pracuje. Temperatura podgrzewacza wzrosła (parametr TS). czerwona lampka świeci się ciągle POMPA jest wyłączona. Następuje wyłączenie instalacji. Kolektory słoneczne nie są dostatecznie gorące (parametr TC) dla pracy. zielona/czerwona miga - Faza inicjalizacji - Uszkodzenie czujnika. Patrz rozdział "Uszkodzenie czujnika". - Instalacja jest ustawiona na pracę ręczną. Regulator przełączyć na tryb automatyczny. - Przekroczona maksymalna temperatura podgrzewacza. Została osiągnięta temperatura zadana podgrzewacza i nastąpiło wyłączenie zabezpieczające na skutek przegrzania lub schłodzenia instalacji. - Przekroczona maksymalna temperatura kolektorów słonecznych. Nastąpiło wyłączenie zabezpieczające instalacji. Instalacja pozostaje w takim stanie dopóki temperatura kolektorów słonecznych nie spadnie poniżej temperatury maksymalnej. 31/01/ B BSC...E - BSP...E - BESC...E 25

26 6.4.5 Kanały wyświetlania i nastawy Kanał Skrót Zakres Krok nastawa fabryczna Temperatura kolektora TC [ ] C - - Temperatura podgrzewacza TS [ ] C - - Ilość ciepła kwh [ ] kwh - - Prędkość obrotowa pompy PC [ ] % - - Czas sterowania tc [0... 5] min. - - Temperatura powrotu TR C - - Temperatura dodatkowa * TM * C - - Docelowa różnica temperatur DT [ ] K Temperatura zadana podgrzewacza solarnego SX [ ] C Temperatura maksymalna kolektora CX [ ] C C Czas odpowietrzania tu [1... 5] min. 1 1 Minimalna prędkość obrotowa pompy PN [ ] % 5 50 Funkcja kolektorów rurowych FT [0... 1] 1 0 Maksymalne natężenie przepływu Fx [0 20] l/min Obsługa ręczna MM [0... 2] 1 2 *Tylko z czujnikiem S3 (opcja) * Wartości mierzone Kanał nastawy Regulator posiada wyłącznik bezpieczeństwa podgrzewacza, który przy temperaturze podgrzewacza 80 C uniemożliwia dalsze ładowanie. Kanał wyświetlania TC - Temperatura kolektora Kanał wyświetlania TC pokazuje aktualną temperaturę czujników kolektora w C. Kanał wyświetlania TS - Temperatura podgrzewacza Kanał wyświetlania TS pokazuje aktualną temperaturę czujnika podgrzewacza w C Kanał wyświetlania kwh - Ilość ciepła Kanał wyświetlania kwh pokazuje wytworzoną przez instalację solarną ilość ciepła w kwh, zsumowaną od momentu uruchomienia regulatora. Ilość ciepła (kanał wyświetlania kwh) może być wykorzystana tylko do użytku osobistego. Kanał wyświetlania tc - Czas sterowania Kanał wyświetlania tc pokazuje pozostały jeszcze czas fazy odrywania w sekundach. W trakcie fazy odrywania pompa jest sterowana z maksymalną prędkością obrotową (100%), dopiero potem włącza się regulacja prędkości obrotowej. Kanał wyświetlania TM - Temperatura dodatkowa Dodatkowy czujnik podłączany na zaciskach 7 i 8 dla dodatkowego wskazania temperatury. 26 BSC...E - BSP...E - BESC...E 31/01/ B

27 Ustawienie parametru DT - Docelowa różnica temperatur Ustawienie parametru SX - Temperatura zadana podgrzewacza solarnego Zakres nastawy: K nastawa fabryczna: 20 K Różnica temperatur włączenia: Wartość stała 10 K Różnica temperatur wyłączenia: Wartość stała 5 K Regulator kontroluje temperatury mierzone przez czujniki S1 (TC) i S2 (TS) i porównuje wynikającą stąd różnicę temperatur z ustawioną na stałe różnicą temperatur włączenia wynoszącą 10 K. Regulator włącza, gdy wykryta różnica temperatur T jest wyższa lub równa zaprogramowanej wartości zadanej. Na wyświetlaczu wyświetlany jest symbol. Lampka kontrolna pracy świeci się na zielono. Regulator wyłącza, gdy różnica temperatur wyłączenia będzie niższa od zaprogramowanej na stałe wartości 5 K. Aby możliwie szybko wytworzyć żądaną temperaturę wody użytkowej, regulator próbuje osiągnąć różnicę temperatur 20 K (nastawa fabryczna) między temperaturą kolektora i podgrzewacza. Regulator osiąga to poprzez dynamiczną regulację prędkości obrotowej. Zakres nastawy: C nastawa fabryczna: 60 C Temperatura maksymalna podgrzewacza (zabezpieczenie przed przegrzaniem): Wartość stała 80 C Wartość zadana Sx jest żądaną temperaturą podgrzewacza solarnego. Przy przekroczeniu nastawionej maksymalnej temperatury zadanej uniemożliwione zostaje dalsze ładowanie podgrzewacza, a tym samym unika się szkodliwego przegrzania. Na wyświetlaczu pokażą się symbole oraz (migająco), lampka sygnalizacyjna pracy miga czerwona-zielona. Im wyższa temperatura zadana podgrzewacza, tym więcej jest magazynowanej energii. Dla zwykłego zużycia z całodziennym poborem zaleca się nastawę w przedziale C. W przypadku dłuższej nieobecności (weekend, wakacje): - Obniżyć temperaturę podgrzewacza do 50 C - Wyłączyć dodatkowe ogrzewanie (kocioł lub grzałka elektryczna) Dzięki temu instalacja jest chroniona przed przegrzaniem i zachowana jest trwałość medium przenoszącego ciepło. 31/01/ B BSC...E - BSP...E - BESC...E 27

28 Ustawienie parametru CX - Temperatura maksymalna kolektora Ustawienie parametru tu - Czas odpowietrzania Zakres nastawy: C nastawa fabryczna: 100 C Temperatura maksymalna kolektora (zabezpieczenie przed przegrzaniem): Wartość stała: 130 C. Jeżeli przy przestoju obiegu kolektorowego (osiągnięto zadaną temperaturę podgrzewacza) temperatura kolektora wzrośnie ponad nastawioną maksymalną temperaturę kolektora CX, włącza się pompa solarna (R1) i ochładza pole kolektora (chłodzenie układu). Może przy tym wzrosnąć temperatura podgrzewacza, jednak maksymalnie do 80 C (wyłączenie zabezpieczające podgrzewacza). Po osiągnięciu przez podgrzewacz temperatury maksymalnej 80 C (wyłączenie zabezpieczające), regulator wyłącza pompę solarną. Temperatura kolektorów może osiągać wartości C, w instalacjach solarnych jest to zjawisko normalne. Dzięki funkcji ochładzania instalacja solarna pozostaje podczas gorących dni letnich dłużej gotowa do pracy i zapewnia termiczne odciążenie instalacji. Maksymalna temperatura kolektora jest ustawiona fabrycznie na 100 C C, lecz można ją zmienić w zakresie C. Przy przekroczeniu maksymalnej temperatury kolektora na wyświetlaczu będą wyświetlane symbole,, oraz (migająco), a lampka sygnalizacyjna pracy będzie migać czerwona-zielona.. Zakres nastawy: min. nastawa fabryczna: 1 min. Po osiągnięciu przez kolektor słoneczny minimalnej temperatury 30 C oraz ustawionej fabrycznie na stałe różnicy temperatur w wysokości 10 K do temperatury podgrzewacza, regulator uruchamia na czas ustawiony w kanale tu pompę obiegu solarnego ze względną prędkością 100%. W tym czasie znajdujące się ewentualnie w kolektorze słonecznym lub przewodzie rurowym pęcherze powietrza, dzięki dużej prędkości w rurach w stacji solarnej, zostaną ściśnięte i wyłapane w separatorze powietrza. Po tym czasie regulator przełącza na pracę z dopasowanym przepływem. Pozostały czas fazy odpowietrzania zostanie wyświetlony w kanale tc. Ustawienie parametru PN - Minimalna prędkość obrotowa pompy Zakres nastawy: % nastawa fabryczna: 50% Kanał nastawy PN umożliwia wyznaczenie minimalnej wartości dla względnej prędkości obrotowej pompy solarnej na wyjściu przekaźnika R1. Im niższa nastawiona prędkość obrotowa pompy, tym niższe jest natężenie przepływu przez pompę. 28 BSC...E - BSP...E - BESC...E 31/01/ B

29 Ustawienie parametru FT - Funkcja kolektorów rurowych Montaż kolektorów Powierzch nia m 2 Kolektory powierzchniowe Ilość kolektorów Natężenie przepływu l/h Natężenie przepływu l/min lub lub Kolektory rurowe Zakres nastawy: 0/1 nastawa fabryczna: 0 0: nie 1: tak Jeżeli regulator stwierdzi wzrost temperatury kolektora o 2 K w stosunku do ostatnio zapamiętanej wartości, włączy się pompa solarna na 30 sekund na 100%, aby zarejestrować aktualną temperaturę medium. Po upływie czasu wybiegu pompy solarnej aktualna temperatura kolektora zostanie zapamiętana jako nowa wartość odniesienia. Gdy zarejestrowana temperatura (nowa wartość odniesienia) znowu zostanie przekroczona o 2 K, pompa solarna ponownie włączy się na 30 sekund. Jeżeli w trakcie czasu wybiegu pompy solarnej, jak również przestoju instalacji, zostanie przekroczona różnica załączenia między kolektorem i podgrzewaczem, regulator automatycznie uruchomi ładowanie solarne. Gdy w stanie przestoju temperatura kolektora spadnie o 2 K, punkt załączenia dla pracy kolektorów rurowych zostanie obliczony na nowo. Ustawienie parametru Fx - Maksymalne natężenie przepływu Ilość kolektorów Natężenie przepływu l/h Ustawienie parametru MM - Rodzaj pracy Natężenie przepływu l/min min.: 1x x x Zakres nastawy: nastawa fabryczna: 2 Dla prac kontrolnych i serwisowych, tryb rodzaju pracy regulatora można nastawić ręcznie. Dobrać parametr MM zgodnie z poniższą tabelą. MM R1 Lampka kontrolna pracy 0 rozłączony zielona/czerwona miga 1 załączony zielona/czerwona miga 2 praca automatyczna praca automatyczna Zakres nastawy: l/min nastawa fabryczna: 6.7 Dzięki parametrowi Fx, regulator może obliczyć ilość ciepła wytwarzanego przez instalację (kanał wyświetlania kwh). Kanał nastawy Fx odpowiada natężeniu przepływu w l/min. w obiegu kolektorowym. Wartość Fx określa się przy pomocy poniższych tabel w zależności od konfiguracji instalacji oraz ilości lub powierzchni kolektorów. Jeżeli nie zostanie wprowadzona prawidłowa wartość natężenia przepływu, nie będzie również poprawne wyświetlenie kwh. Ilość ciepła (kanał wyświetlania kwh) może być wykorzystana tylko do użytku osobistego. 31/01/ B BSC...E - BSP...E - BESC...E 29

30 7 Wyłączenie instalacji Okres przestoju w lecie Instalacja jest tak zaprojektowana, żeby w razie nieobecności użytkownika nie były wymagane żadne szczególne środki ostrożności. Regulator solarny Diemasol A chroni instalację przed przegrzaniem. Patrz strona 27. Regulatora nie wolno wyłączać, nośnika ciepła nie wolno spuszczać. 8 Kontrole i konserwacja 8.1 Instalacja solarna Zalecamy zawarcie umowy o konserwację, sprawdzenie stanu płynu, zabezpieczenie przeciw zamarzaniu, ciśnienia w instalacji, szczelności i ogólnych kontroli działania w jednorocznym lub dwuletnim cyklu konserwacyjnym.. Przed podjęciem prac w obiegu kolektorowym, należy go opróżnić Podgrzewacz Anody magnezowe Anoda magnezowa musi być sprawdzona co najmniej po 2 latach. Po pierwszej kontroli anody, w zależności od stopnia jej zużycia ustalana jest częstotliwość kolejnych przeglądów. Anoda może być sprawdzana jedną z poniższych metod: Kontrola wizualna: Anoda musi być wymieniona jeżeli jej średnica jest mniejsza niż 15 mm (pierwotna średnica = 33 mm). Kontrola prądu anody magnezowej: - Odłączyć przewód masowy anody - Zmierzyć natężenie prądu między zasobnikiem i anodą. jeżeli natężenie prądu jest mniejsze niż 0.1 ma, należy anodę wymienić. Jeżeli anoda musi być wymieniona, postępować jak to opisano poniżej Armatura zabezpieczająca Koniecznie należy sprawdzić (raz w miesiącu) działanie armatury zabezpieczającej, aby uniknąć powstania nadciśnienia, które mogłoby uszkodzić zasobnik podgrzewacza Odwapnianie Dla utrzymania mocy podgrzewacza zaleca się, aby w rejonach, gdzie woda zawiera dużo wapnia, instalator raz na rok przeprowadził odwapnianie wymiennika Obudowa zewnętrzna Obudowę zewnętrzną można czyścić wodą z mydłem. 30 BSC...E - BSP...E - BESC...E 31/01/ B

31 8.2.5 Czynności wykonywane przy odwapnianiu, kontrola i wymiana anody magnezowej Założyć nowe uszczelki. 1. Zamknąć zawór zimnej wody i spuścić wodę z podgrzewacza. 2. Zdjąć przednią i tylną pokrywę. 3. Zdjąć pokrywę wyczystkową i górny kołnierz. 4. Sprawdzić anody i w razie potrzeby wymienić. 5. Usunąć kamień, który odłożył się w postaci szlamu lub płatków na dnie podgrzewacza. Nie usuwać kamienia, który osadził się na wewnętrznych ściankach podgrzewacza, ponieważ stanowi on dodatkową ochronę antykorozyjną oraz izolację cieplną podgrzewacza c.w.u.. 6. Odwapnić wymiennik ciepła, aby zapewnić doskonałą wymianę. 7. Ponownie zmontować wszystkie elementy. 8. Wymienić uszczelki. 9. Po montażu sprawdzić szczelność flanszy. 10. Uruchomić kocioł. Śruby mocujące kołnierz nie mogą być zbyt mocno dokręcone: - BSC / BSP / BESC 300 E: 6 Nm - BSP / BESC 400 E, BSP / BESC 500 E: 15 Nm Zastosować w tym celu klucz dynamometryczny. Za pomocą klucz rurowego z krótką rękojeścią można osiągnąć siłę dokręcnia ca 6 Nm, i 15 Nm kluczem z długą rękojeścią. BSC / BSP / BESC 300 E BSP / BESC 400 E - BSP / BESC 500 E BSC / BSP / BESC E 31/01/ B BSC...E - BSP...E - BESC...E 31

32 8.3 Usuwanie usterek Jeżeli regulator nagle zaczął pracować wadliwie, sprawdzić następujące punkty: Zasilanie elektryczne Przy zgaszonej lampce kontrolnej pracy należy sprawdzić zasilanie elektryczne regulatora. Regulator jest chroniony bezpiecznikiem topikowym T4 A. Jest on dostępny po zdjęciu osłony i może być wtedy wymieniony. Uszkodzenie czujnika Jeżeli z powodu usterki czujnika dojdzie do zakłócenia w obwodzie regulatora, będzie to sygnalizowane na wyświetlaczu migającą czerwono-zieloną lampką sygnalizacyjną pracy, oraz symbolem. Na wyświetlaczu podany zostanie kod usterki dla odpowiedniego czujnika (TC, TS): Zwarcie: Zwarcie przewodu czujnika z podaniem odnośnego czujnika temperatury (TC, TS). Na wyświetlaczu dla tego czujnika zostanie wyświetlony kod usterki Przerwanie przewodu: Przerwanie przewodu czujnika z podaniem odnośnego czujnika temperatury (TC, TS). Na wyświetlaczu dla tego czujnika zostanie wyświetlony kod usterki Odłączone od zacisków czujniki temperatury Pt1000 można sprawdzić omomierzem. Muszą one mieć przy odpowiednich temperaturach wartość oporności jak podano w poniższej tabeli obok. C Ω C Ω C Ω BSC...E - BSP...E - BESC...E 31/01/ B
