1 PL Pojemnościowy stojący podgrzewacz c.w.u. Instrukcja eksploatacji

2

3 . Spis treści 1 Deklaracja zgodności UE Opis Opis techniczny Wymiary Dane techniczne Grubość ścianek Bezpieczeństwo eksploatacji Pierwsze uruchomienie Eksploatacja Użytkownik Uruchomienie, bieżąca eksploatacja, postój urzadzenia Uruchomienie podgrzewacza Czynności do wykonania w trakcie ruchu urządzenia Zatrzymanie urządzenia Awaryjne zatrzymanie urządzenia Przygotowanie podgrzewacza do badań kontrolnych Czynności dotyczące konserwacji Informacje wstępne Czynności związane z przeglądem okresowym Protokoł z konserwacji

4 1. Deklaracja zgodności WE 1. Deklaracja zgodności UE 4

5 2. Opis 2.1 Opis techniczny Zasobnik - stalowy - Wnętrze podgrzewacza pokryte jest emalią w celu ochrony zasobnika przed korozją i zachowania jakości wody, dopuszczonej do kontaktu ze środkami spożywczymi. Ochrona antykorozyjna - Zbiornik chroniony jest antykorozyjnie przez warstwę emalii oraz anodę magnezową. Wymiennik ciepła - Wymiennik ciepła toroidalny wykonany z rury stalowej pokrytej emalia do puszczona do kontaktu z woda uzytkową. Izolacja / Obudowa zewnętrzna - Czteroczęściowa izolacja z twardej pianki poliuretanowj. - Pokrycie zewnętrzne wykonane z blachy stalowej lakierowanej. 2.2 Wymiary 5

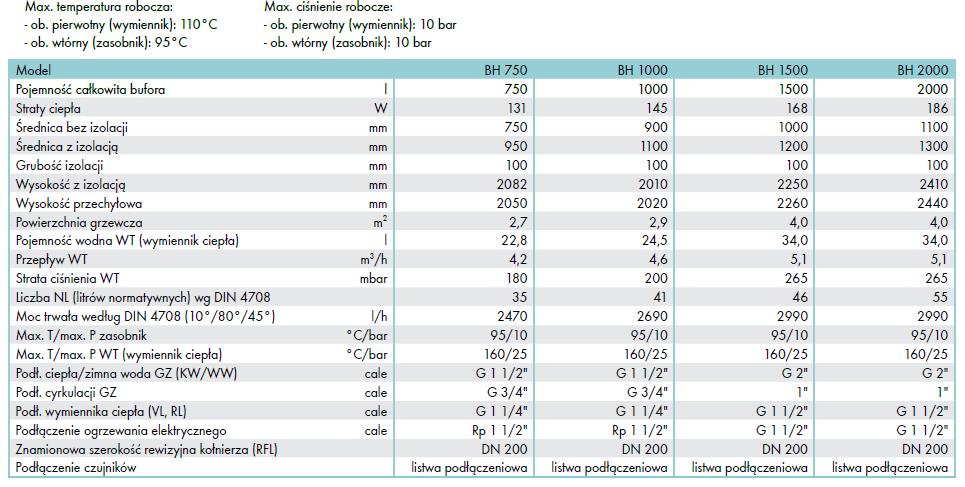

6 1. Deklaracja zgodności WE 2.3 Dane techniczne 2.4 Grubości ścianek 6

7 3. Bezpieczeństwo eksploatacji 3.1 Pierwsze uruchomienie Pierwsze uruchomienie powinna przeprowadzić osoba posiadająca uprawnienia producenta - Autoryzowany Instalator lub Serwis Gwarancyjny (Fabryczny) Na okoliczność uruchomienia zbiornika powinien zostać sporządzony stosowny protokół. Osoba uruchamiająca wypełnia Kartę Gwarancyjną oraz odnotowuje fakt przekazania zbiornika do eksploatacji na portalu rejestracyjnym producenta 3.2 Eksploatacja Wszelkie prace związane z okresowymi kontrolami, konserwacją oraz naprawami należy powierzyć uprawnionym osobom - Autoryzowany Instalator lub Serwis Gwarancyjny (Fabryczny) 3.3 Użytkownik Wykonawca instalacji lub uprawniona osoba - Autoryzowany Instalator lub Serwis Gwarancyjny (Fabryczny) zobowiązana jest udzielić instruktażu związanego z bieżącymi czynnościami obsługowymi 4. Uruchomienie, bieżąca eksploatacja, postój urządzenia 4.1 Uruchomienie podgrzewacza W celu uruchomienia podgrzewacza należy wykonać poniższe czynności: napełnić instalację od strony grzewczej napełnić wodą użytkową podgrzewacz c.w.u sprawdzić szczelność wszelkich połączeń w razie stwierdzenia nieszczelności opróżnić instalację i zlikwidować źródło wycieku Należy sprawdzić poprawność zamontowania zaworu bezpieczeństwa. Maksymalne parametry pracy dla podgrzewaczy BH...: dla obiegu pierwotnego (wymiennik) o maksymalne ciśnienie robocze 10 bar o maksymalna temperatura robocza 95 st dla obiegu wtórnego (podgrzewacz): o maksymalne ciśnienie robocze 10 bar o maksymalna temperatura robocza 95 st Jeśli podgrzewacz nie jest zasilany z generatora ciepła i występuje ryzyko jego zamarznięcia, należy go opróżnić z wody zarówno od strony pierwotnej jak i wtórnej 7

8 4.2 Czynności do wykonania w trakcie ruchu urządzenia W trakcie ruchu urządzenia należy wykonać poniższe czynności: ustawić wymaganą temperaturę c.w.u korzystając z menu regulatora kotłowego w przypadku stosowania innego generatora ciepła należy ustawić temperaturę c.w.u w podgrzewaczu zgodnie ze wskazówkami producenta sprawdzić czy po osiągnięciu wymaganej temperatury wody w podgrzewaczu +6 st. źródło ciepła zostaje wyłączone w przypadku stosowani grzałki elektrycznej ustawić wymaganą temperaturę na termostacie 4.3 Zatrzymanie urządzenia W przypadku konieczności wyłączenia urządzenia należy wykonać poniższe czynności: wyłączyć funkcję podgrzewania c.w.u z poziomu regulatora kotła w przypadku stosowania innego generatora ciepła należy wyłączyć funkcję podgrzewu c.w.u zgodnie ze wskazówkami producenta jeśli w podgrzewaczu zastosowano dodatkowo grzałkę elektryczną należy wyłączyć zasilanie 4.4 Awaryjne zatrzymanie urządzenia W przypadku konieczności awaryjnego wyłączenia urządzenia należy wykonać poniższe czynności: wyłączyć funkcję podgrzewania c.w.u z poziomu regulatora kotła w przypadku stosowania innego generatora ciepła należy wyłączyć funkcję podgrzewu c.w.u zgodnie ze wskazówkami producenta wyłączyć zasilanie elektryczne kotła lub innego generatora grzewczego jeśli w podgrzewaczu zastosowano dodatkowo grzałkę elektryczną należy wyłączyć zasilanie zamknąć zawory zasilające podgrzewacz zimną wodą opróżnić podgrzewacz c.w.u wezwać serwis producenta lub autoryzowanego instalatora 4.5 Przygotowanie podgrzewacza do badań kontrolnych W przypadku konieczności wykonania bada kontrolnych urządzenia należy wykonać poniższe czynności: wyłączyć podgrzew ciepłej wody użytkowej z poziomu regulatora kotła wyłączyć zasilanie elektryczne i zabezpieczyć przed powtórnym, niekontrolowanym włączeniem zamknąć zawory odcinające, otworzyć zawór spustowy, odpowietrznik lub zawór punktu poboru powyżej poziomu podgrzewacza odkręcić pokrywy wyczystkowe oraz oczyścić wnetrze podgrzewacza ze szlamu i innych osadów 8

9 5. Czynności dotyczące konserwacji UWAGA - wszelkie czynności wykonywana w związku z przeglądami okresowymi może wykonywać autoryzowany instalator lub serwis fabryczny/gwarancyjny. W przypadku konieczności wymiany podzespołów należy używać wyłącznie oryginalnych części zamiennych 5.1 Informacje wstępne 1. Przeglądy okresowe muszą być wykonywane co 12 miesięcy licząc od daty uruchomienia pod rygorem utraty gwarancji. 2. Fakt wykonania przeglądu okresowego musi być udokumentowany sporządzeniem stosownego protokółu oraz wpisem na specjalnym portalu producenta 3. Czynności w ramach okresowych przeglądów należy wykonywać z poszanowaniem obowiązujących przepisów oraz zasad bezpieczeństwa 5.2 Czynności związane z przeglądem okresowym Czynności przeglądu okresowego należy wykonywać przy wyłączonej funkcji podgrzewania cwu oraz odłączonym zasilaniu elektrycznym: zabezpieczyć urządzenie przed ponownym włączeniem zasilania elektrycznego sprawdzić szczelność wszelkich połączeń od strony pierwotnej (system grzewczy) jak i wtórnej (woda użytkowa) sprawdzić poprawność działania zaworu bezpieczeństwa sprawdzić stan anody magnezowej według poniższych wskazówek:(podgrzewacz musi być wypełniony wodą) o dla anody izolowanej z przewodem pomiarowym należy przeprowadzić pomiar prądu ochronnego pomiędzy anodą a płaszczem stalowym: - jeśli wartość mierzona jest 0,3mA oznacza, że anoda magnezowa jest sprawna - jeśli wartość mierzona jest 0,3mA należy dokonać oceny wzrokowej stanu zużycia anody magnezowej. W przypadku stwierdzenia jej nadmiernego zużycia (rysunek poniżej) należy bezwzględnie wymienić anodę na nową. 9

10 6 Protokó ł z konserwacji 8. Protokół z konserwacji Typ instalacji: B 750 B 1000 B 1500 B 2000 Nr Data Przeprowadzone kontrole Anoda Zawór bezpieczeństwa Odwapnianie Uwagi Osoba kontrolująca
