Muffin Monster. Rozdrabniarki

Transkrypt

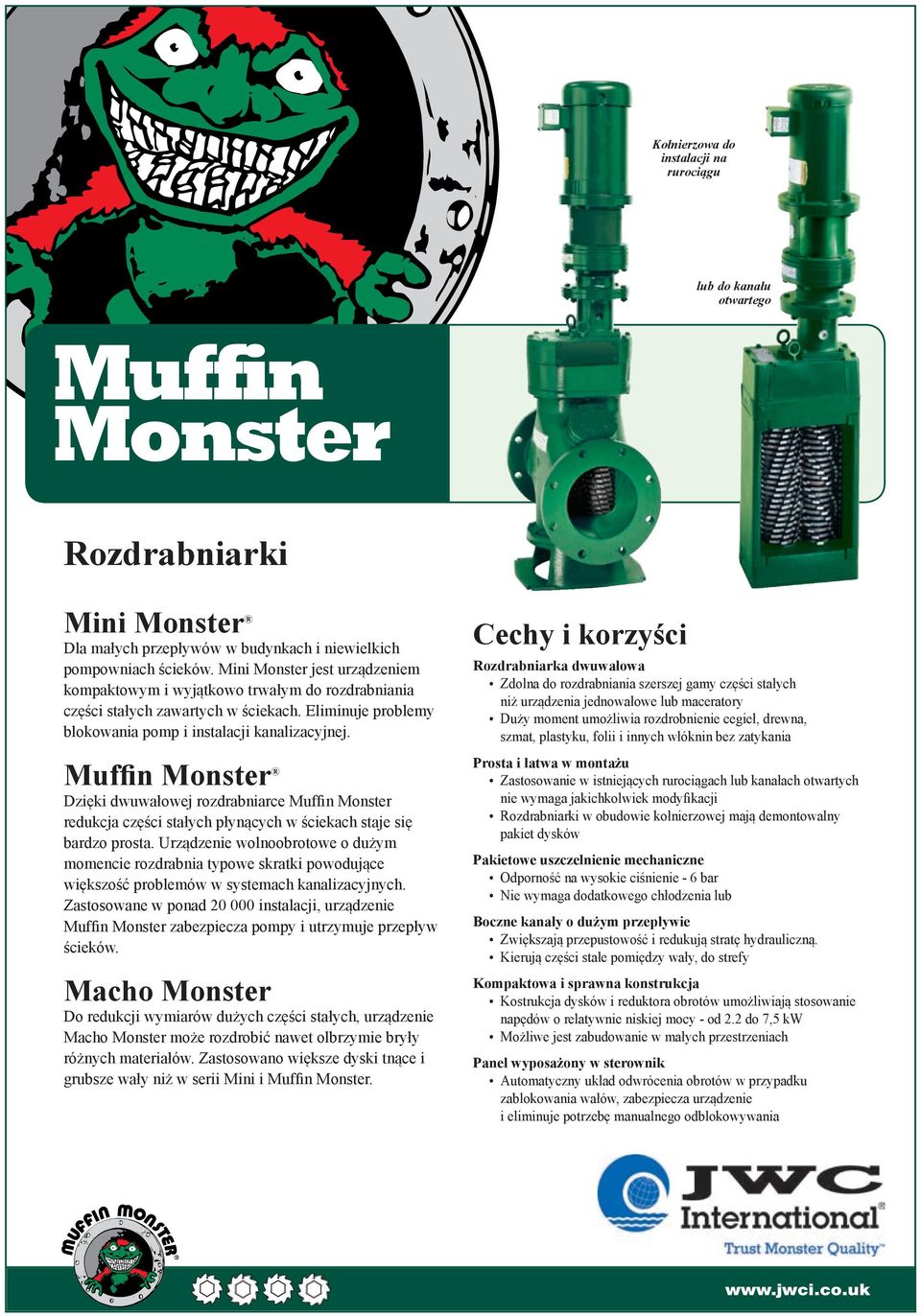

1 Kołnierzowa do instalacji na rurociągu lub do kanału otwartego Muffin Monster Rozdrabniarki Mini Monster Dla małych przepływów w budynkach i niewielkich pompowniach ścieków. Mini Monster jest urządzeniem kompaktowym i wyjątkowo trwałym do rozdrabniania części stałych zawartych w ściekach. Eliminuje problemy blokowania pomp i instalacji kanalizacyjnej. Muffin Monster Dzięki dwuwałowej rozdrabniarce Muffin Monster redukcja części stałych płynących w ściekach staje się bardzo prosta. Urządzenie wolnoobrotowe o dużym momencie rozdrabnia typowe skratki powodujące większość problemów w systemach kanalizacyjnych. Zastosowane w ponad instalacji, urządzenie Muffin Monster zabezpiecza pompy i utrzymuje przepływ ścieków. Macho Monster Do redukcji wymiarów dużych części stałych, urządzenie Macho Monster może rozdrobić nawet olbrzymie bryły różnych materiałów. Zastosowano większe dyski tnące i grubsze wały niż w serii Mini i Muffin Monster. Cechy i korzyści Rozdrabniarka dwuwałowa Zdolna do rozdrabniania szerszej gamy części stałych niż urządzenia jednowałowe lub maceratory Duży moment umożliwia rozdrobnienie cegieł, drewna, szmat, plastyku, folii i innych włóknin bez zatykania Prosta i łatwa w montażu Zastosowanie w istniejących rurociągach lub kanałach otwartych nie wymaga jakichkolwiek modyfikacji Rozdrabniarki w obudowie kołnierzowej mają demontowalny pakiet dysków Pakietowe uszczelnienie mechaniczne Odporność na wysokie ciśnienie - 6 bar Nie wymaga dodatkowego chłodzenia lub Boczne kanały o dużym przepływie Zwiększają przepustowość i redukują stratę hydrauliczną. Kierują części stałe pomiędzy wały, do strefy Kompaktowa i sprawna konstrukcja Kostrukcja dysków i reduktora obrotów umożliwiają stosowanie napędów o relatywnie niskiej mocy - od 2.2 do 7,5 kw Możliwe jest zabudowanie w małych przestrzeniach Panel wyposażony w sterownik utomatyczny układ odwrócenia obrotów w przypadku zablokowania wałów, zabezpiecza urządzenie i eliminuje potrzebę manualnego odblokowywania

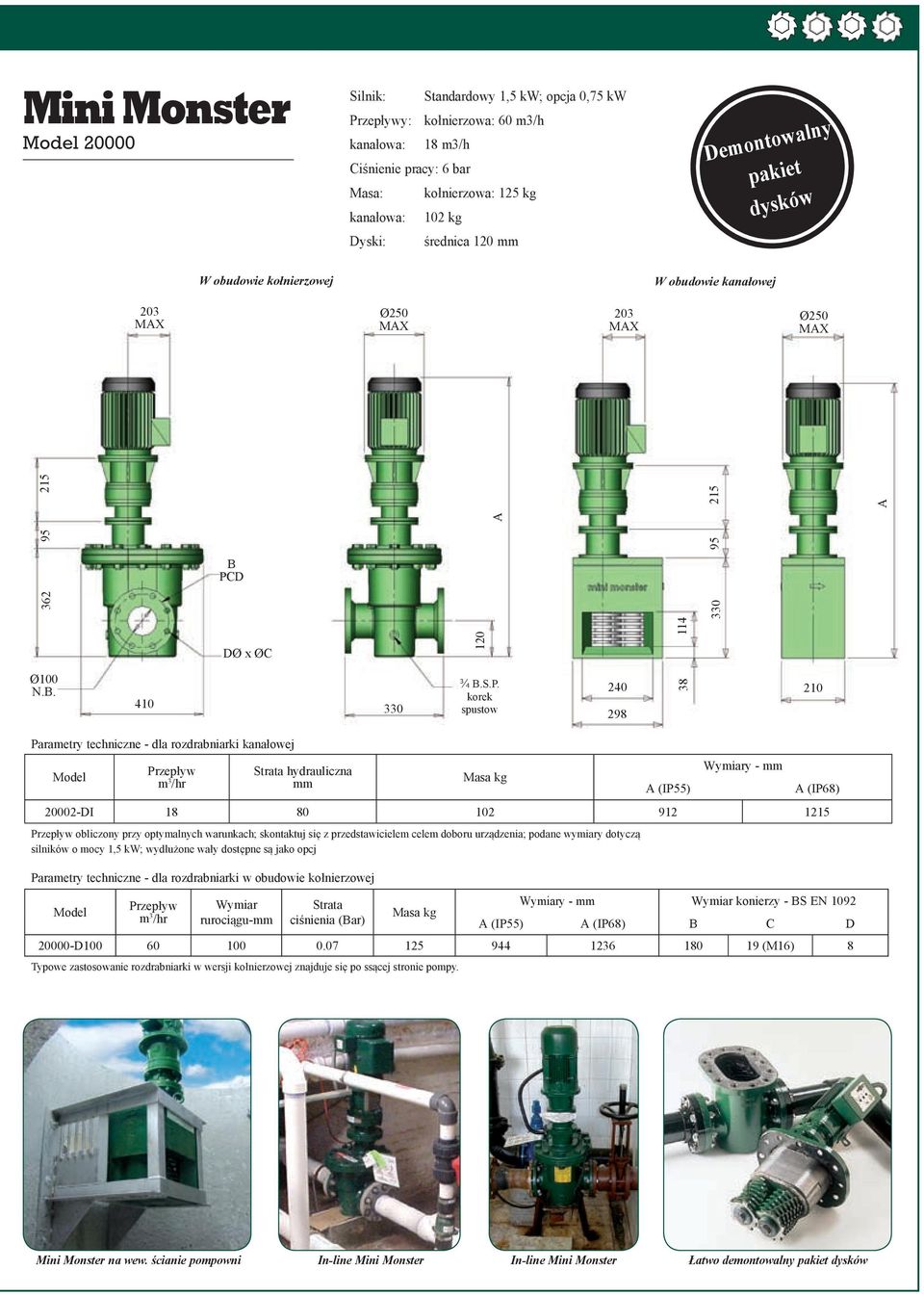

2 Mini Monster Silnik: Standardowy 1,5 kw; opcja 0,75 kw y: kołnierzowa: 60 m3/h kanałowa: 18 m3/h Ciśnienie pracy: 6 bar Masa: kołnierzowa: 125 kg kanałowa: 102 kg Dyski: średnica 120 mm Demontowalny pakiet dysków W obudowie kołnierzowej W obudowie kanałowej 203 Ø Ø B PCD Ø100 N.B. 410 DØ x ØC ¾ B.S.P. korek spustow Parametry techniczne - dla rozdrabniarki kanałowej Parametry techniczne - dla rozdrabniarki w obudowie kołnierzowej Wymiar rurociągu-mm Strata hydrauliczna mm Strata ciśnienia (Bar) Masa kg Wymiary - mm Wymiar konierzy - BS EN 1092 (IP55) (IP68) B C D D (M16) 8 Typowe zastosowanie rozdrabniarki w wersji kołnierzowej znajduje się po ssącej stronie pompy. Masa kg (IP55) Wymiary - mm DI obliczony przy optymalnych warunkach; skontaktuj się z przedstawicielem celem doboru urządzenia; podane wymiary dotyczą silników o mocy 1,5 kw; wydłużone wały dostępne są jako opcj (IP68) Mini Monster na wew. ścianie pompowni In-line Mini Monster In-line Mini Monster Łatwo demontowalny pakiet dysków

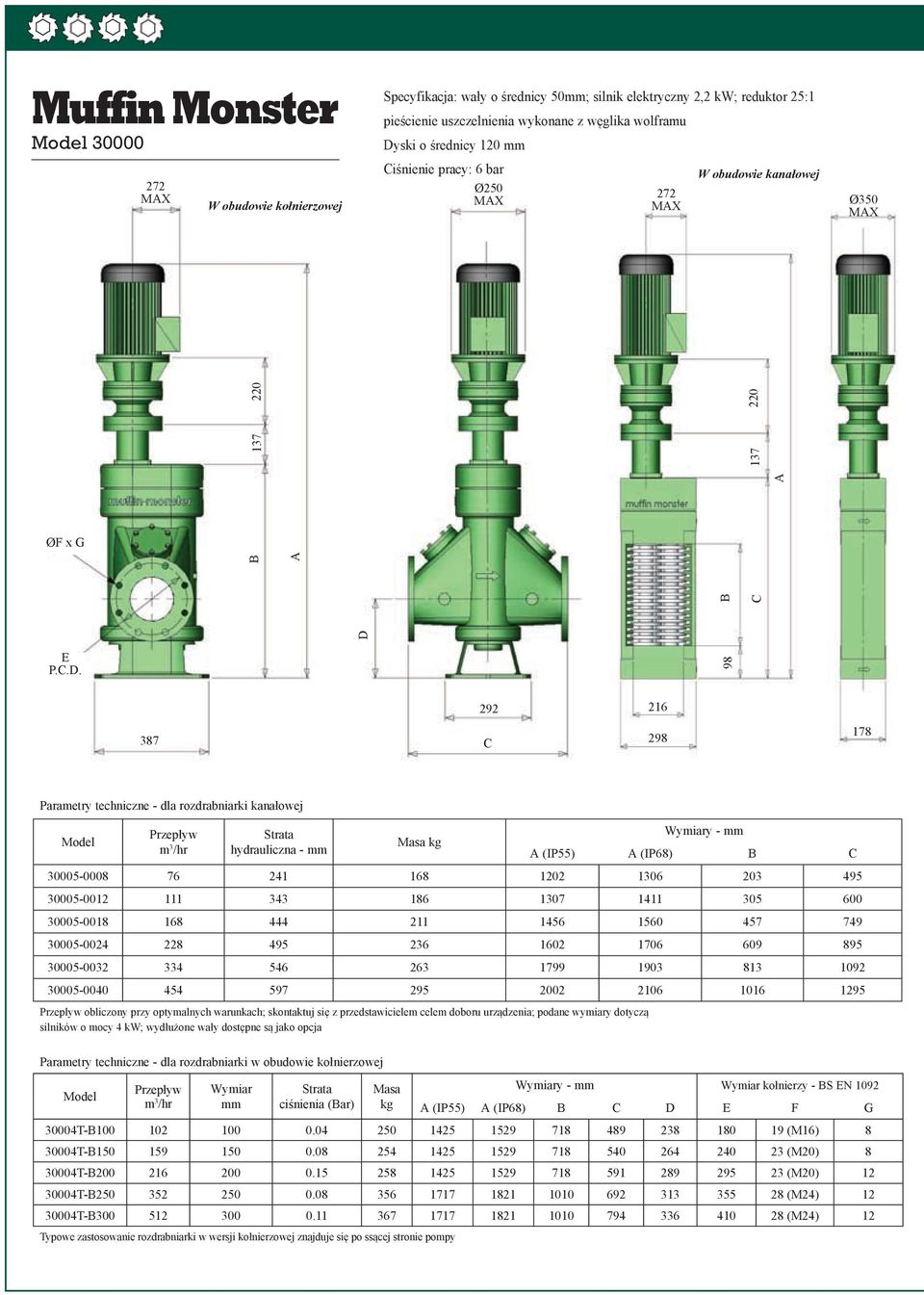

3 Muffin Monster Specyfikacja: wały o średnicy 50mm; silnik elektryczny 2,2 kw; reduktor 25:1 pieścienie uszczelnienia wykonane z węglika wolframu Dyski o średnicy 120 mm 272 W obudowie kołnierzowej Ciśnienie pracy: 6 bar Ø W obudowie kanałowej Ø350 ØF x G B E P.C.D. D B C C Parametry techniczne - dla rozdrabniarki kanałowej Strata hydrauliczna - mm Masa kg Wymiary - mm (IP55) (IP68) B C obliczony przy optymalnych warunkach; skontaktuj się z przedstawicielem celem doboru urządzenia; podane wymiary dotyczą silników o mocy 4 kw; wydłużone wały dostępne są jako opcja Parametry techniczne - dla rozdrabniarki w obudowie kołnierzowej Wymiar mm Strata ciśnienia (Bar) Masa kg Wymiary - mm Wymiar kołnierzy - BS EN 1092 (IP55) (IP68) B C D E F G 30004T-B (M16) T-B (M20) T-B (M20) T-B (M24) T-B (M24) 12 Typowe zastosowanie rozdrabniarki w wersji kołnierzowej znajduje się po ssącej stronie pompy

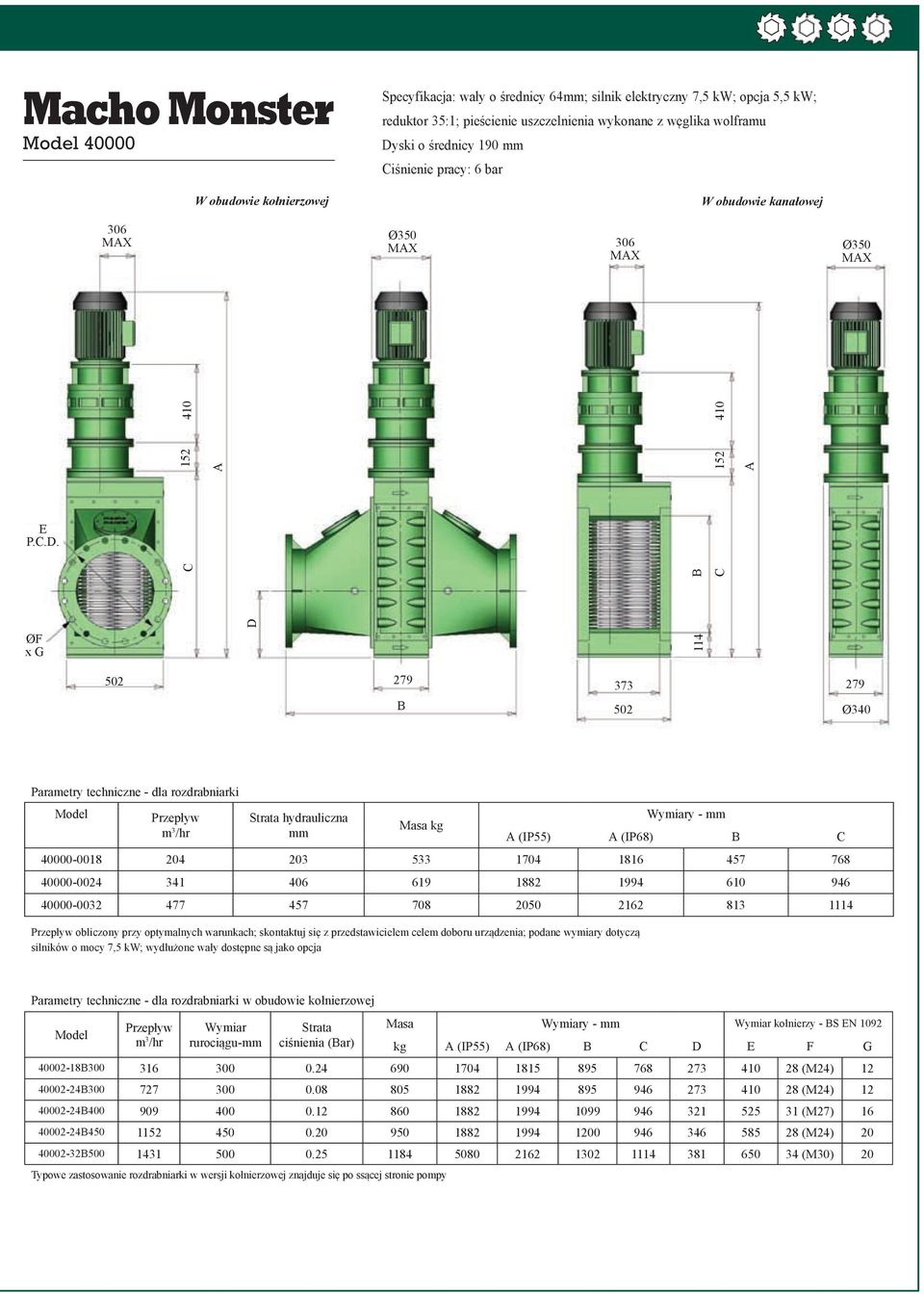

4 Macho Monster W obudowie kołnierzowej Specyfikacja: wały o średnicy 64mm; silnik elektryczny 7,5 kw; opcja 5,5 kw; reduktor 35:1; pieścienie uszczelnienia wykonane z węglika wolframu Dyski o średnicy 190 mm Ciśnienie pracy: 6 bar W obudowie kanałowej 306 Ø Ø350 C E P.C.D. B C ØF x G D B Ø340 Parametry techniczne - dla rozdrabniarki Strata hydrauliczna mm Masa kg Wymiary - mm (IP55) (IP68) B C obliczony przy optymalnych warunkach; skontaktuj się z przedstawicielem celem doboru urządzenia; podane wymiary dotyczą silników o mocy 7,5 kw; wydłużone wały dostępne są jako opcja Parametry techniczne - dla rozdrabniarki w obudowie kołnierzowej Wymiar rurociągu-mm Strata ciśnienia (Bar) Masa Wymiary - mm Wymiar kołnierzy - BS EN 1092 kg (IP55) (IP68) B C D E F G B (M24) B (M24) B (M27) B (M24) B (M30) 20 Typowe zastosowanie rozdrabniarki w wersji kołnierzowej znajduje się po ssącej stronie pompy

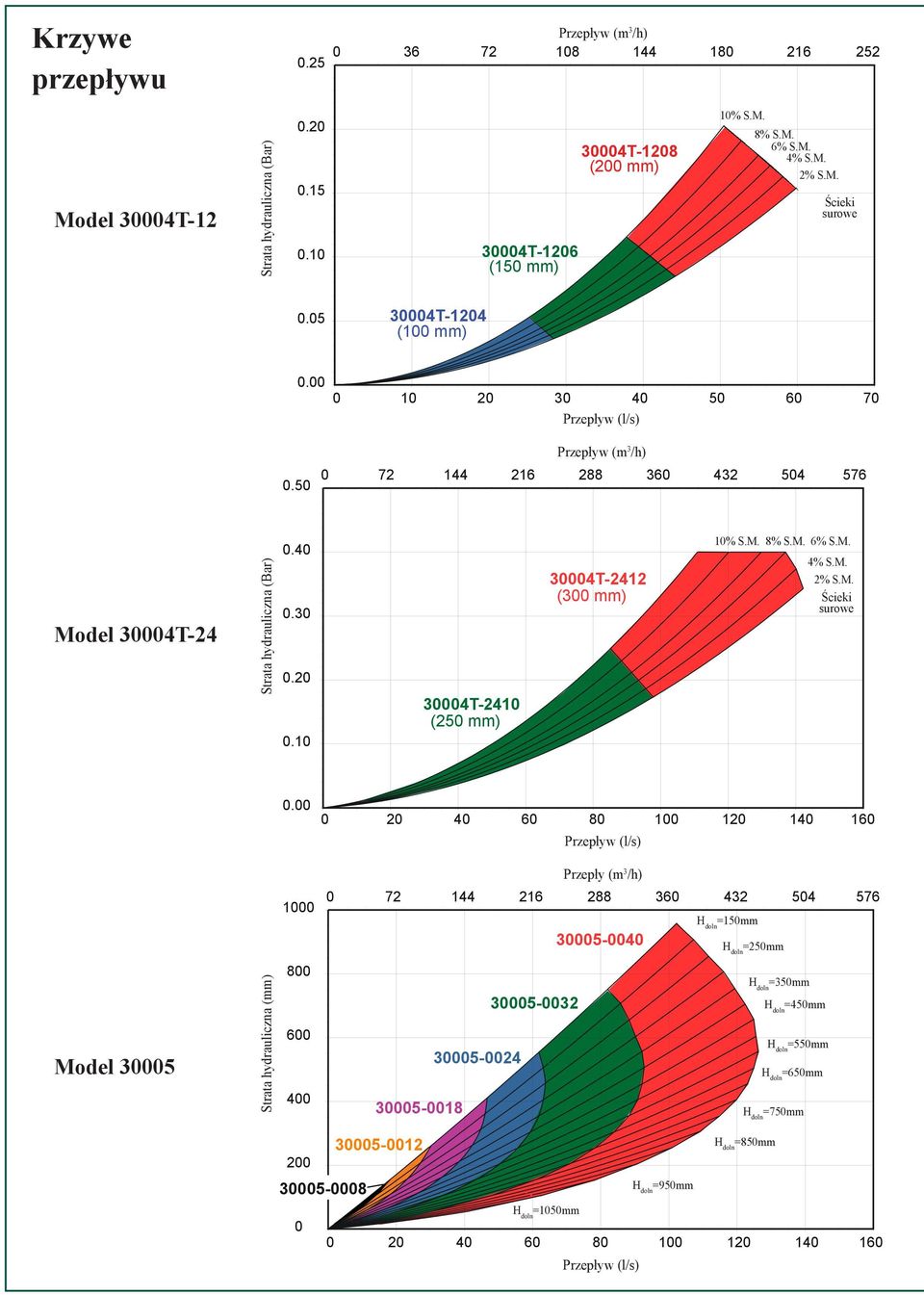

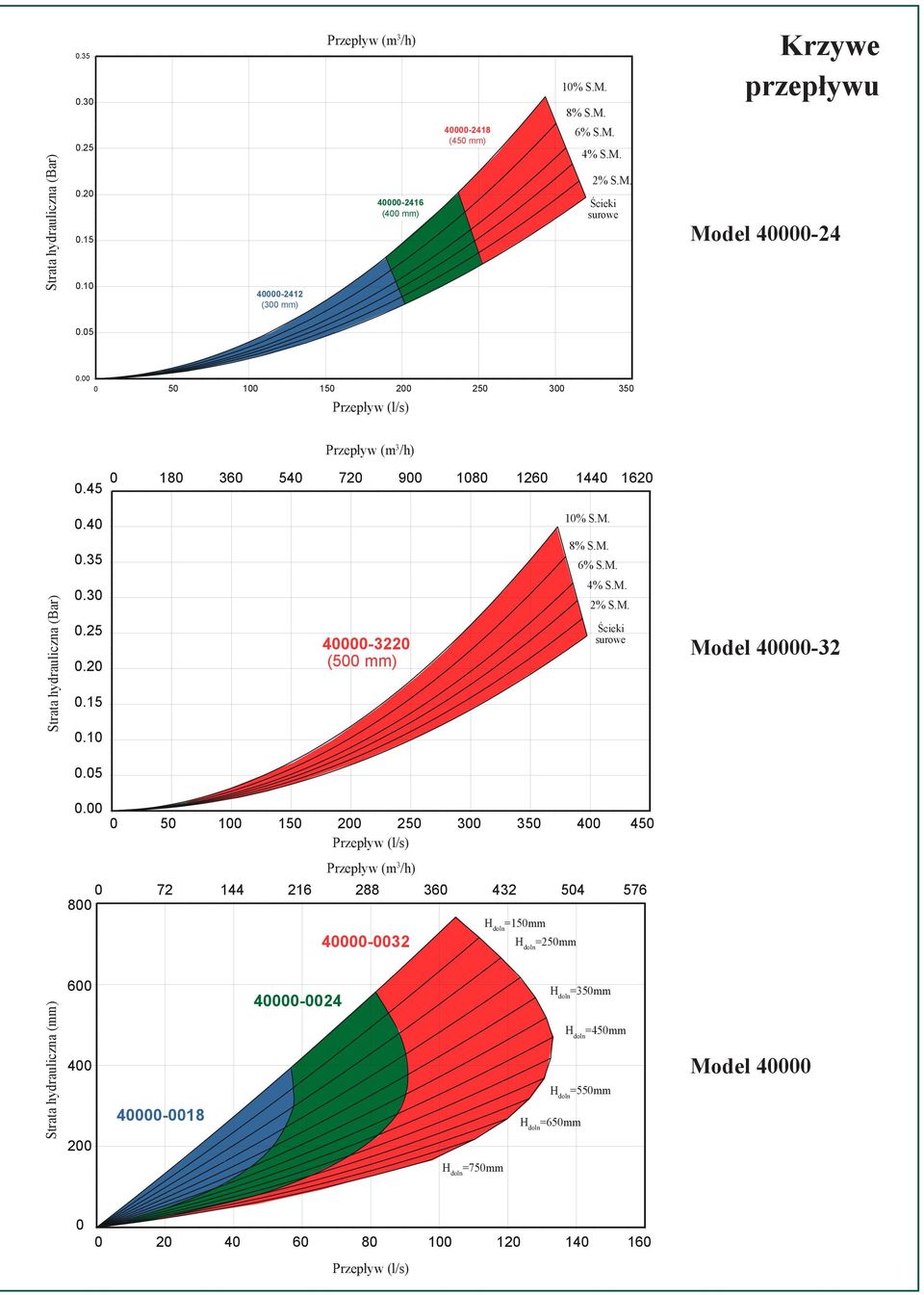

5 Krzywe przepływu 0.25 (m 3 /h) T-12 Strata hydrauliczna (Bar) T-1206 (150 mm) 30004T-1208 (200 mm) 10% S.M. 8% S.M. 6% S.M. 4% S.M. 2% S.M. Ścieki surowe T-1204 (100 mm) (l/s) 0.50 (m 3 /h) T-24 Strata hydrauliczna (Bar) T-2410 (250 mm) 30004T-2412 (300 mm) 10% S.M. 8% S.M. 6% S.M. 4% S.M. 2% S.M. Ścieki surowe Strata hydrauliczna (mm) (l/s) Przepły (m 3 /h) =150mm =250mm =350mm =450mm =550mm =650mm =750mm =850mm =950mm =1050mm (l/s)

6 Strata hydrauliczna (Bar) (300 mm) (m 3 /h) (400 mm) (450 mm) 10% S.M. 8% S.M. 6% S.M. 4% S.M. 2% S.M. Ścieki surowe Krzywe przepływu (l/s) (m 3 /h) % S.M % S.M. 6% S.M. Strata hydrauliczna (Bar) (500 mm) 4% S.M. 2% S.M. Ścieki surowe (l/s) (m 3 /h) =150mm =250mm Strata hydrauliczna (mm) =350mm =450mm =550mm =650mm =750mm (l/s)

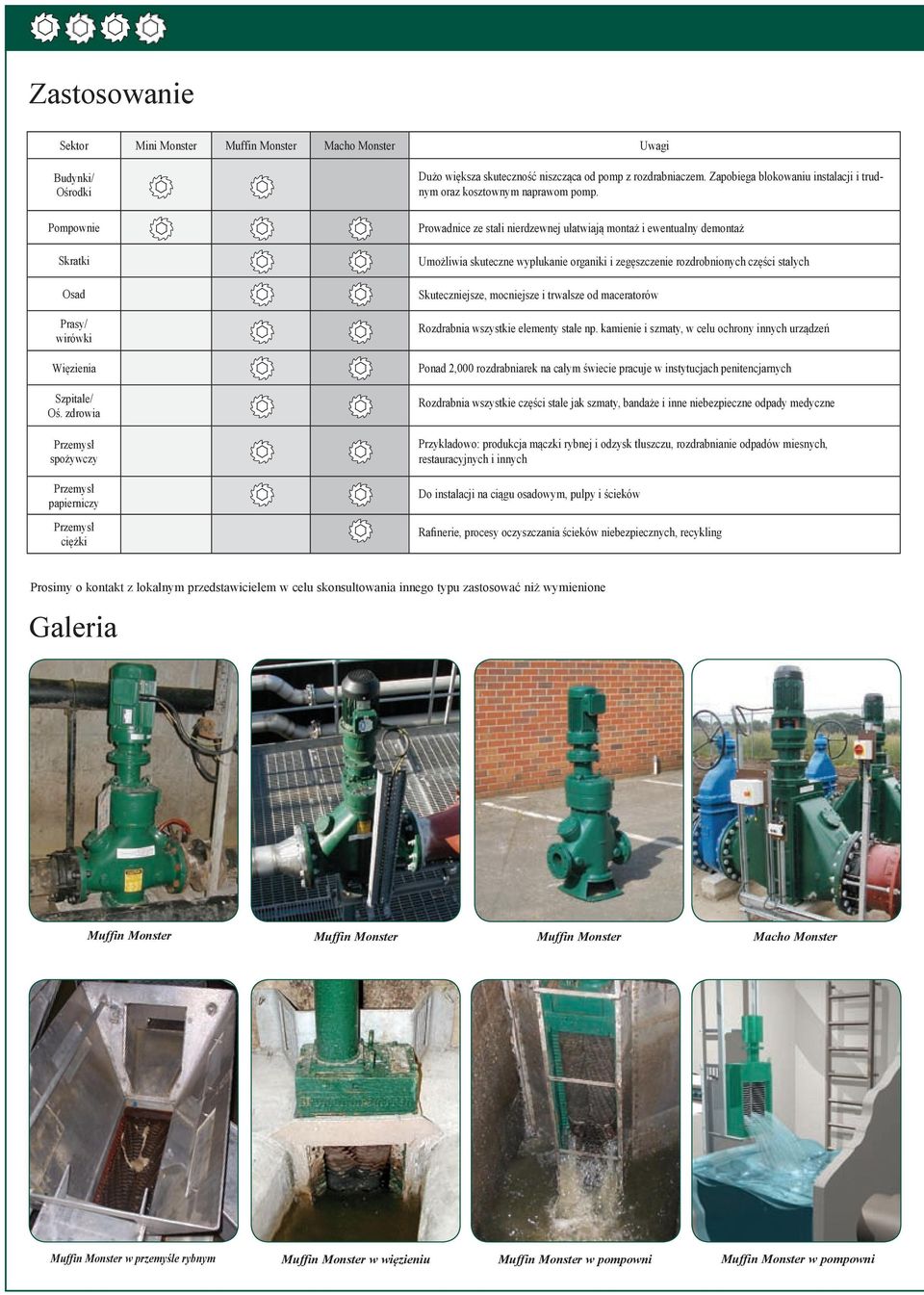

7 Zastosowanie Sektor Mini Monster Muffin Monster Macho Monster Uwagi Dużo większa skuteczność niszcząca od pomp z rozdrabniaczem. Zapobiega blokowaniu instalacji i trudnym oraz kosztownym naprawom pomp. Budynki/ Ośrodki Pompownie Prowadnice ze stali nierdzewnej ułatwiają montaż i ewentualny demontaż Skratki Umożliwia skuteczne wypłukanie organiki i zegęszczenie rozdrobnionych części stałych Osad Skuteczniejsze, mocniejsze i trwalsze od maceratorów Prasy/ wirówki Rozdrabnia wszystkie elementy stałe np. kamienie i szmaty, w celu ochrony innych urządzeń Więzienia Ponad 2,000 rozdrabniarek na całym świecie pracuje w instytucjach penitencjarnych Szpitale/ Oś. zdrowia Rozdrabnia wszystkie części stałe jak szmaty, bandaże i inne niebezpieczne odpady medyczne Przemysł spożywczy Przykładowo: produkcja mączki rybnej i odzysk tłuszczu, rozdrabnianie odpadów miesnych, restauracyjnych i innych Przemysł papierniczy Do instalacji na ciągu osadowym, pulpy i ścieków Przemysł ciężki Rafinerie, procesy oczyszczania ścieków niebezpiecznych, recykling Prosimy o kontakt z lokalnym przedstawicielem w celu skonsultowania innego typu zastosować niż wymienione Galeria Muffin Monster Muffin Monster Muffin Monster w przemyśle rybnym Muffin Monster w więzieniu Muffin Monster Muffin Monster w pompowni Macho Monster Muffin Monster w pompowni

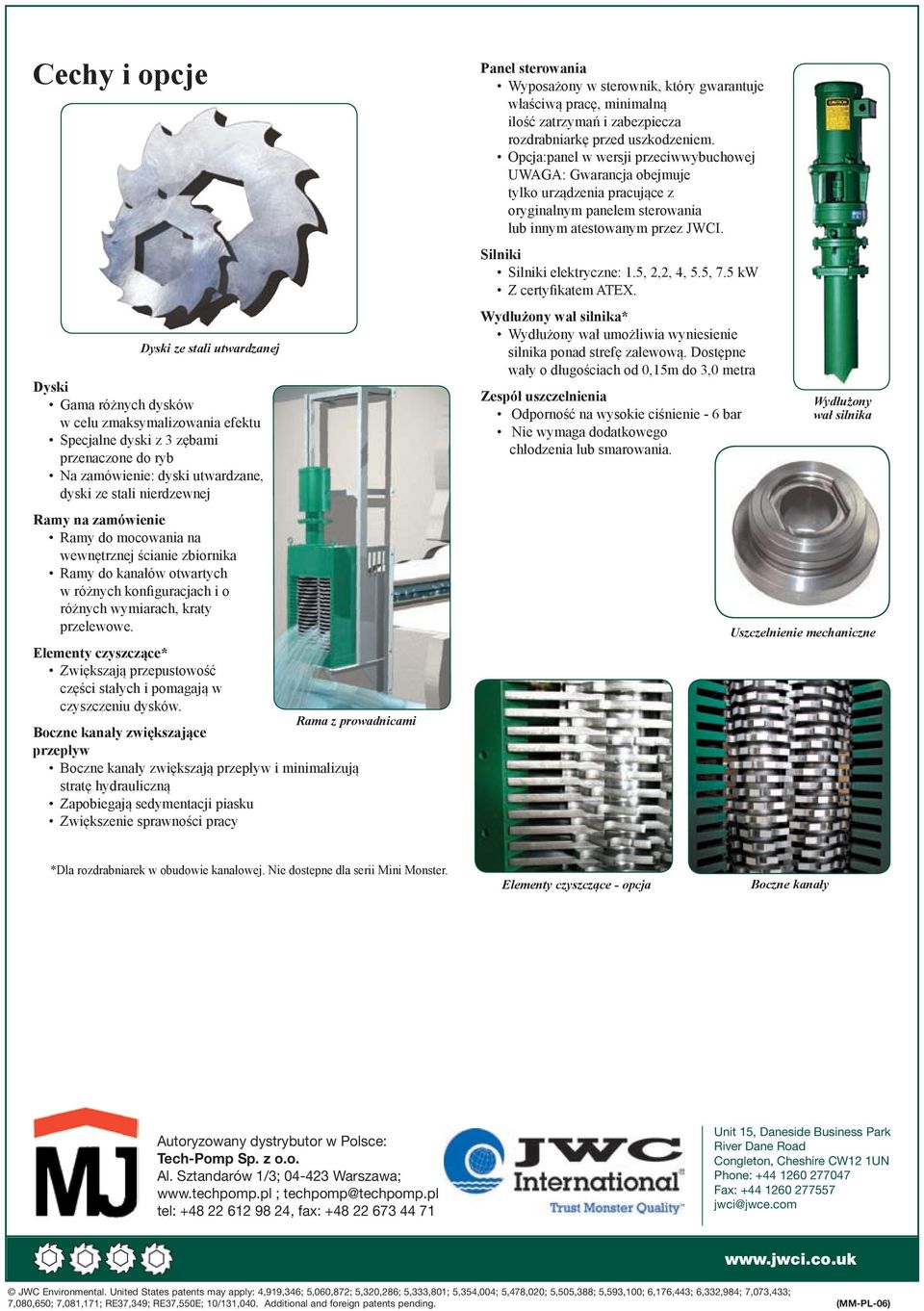

8 Cechy i opcje Dyski ze stali utwardzanej Dyski Gama różnych dysków w celu zmaksymalizowania efektu Specjalne dyski z 3 zębami przenaczone do ryb Na zamówienie: dyski utwardzane, dyski ze stali nierdzewnej Ramy na zamówienie Ramy do mocowania na wewnętrznej ścianie zbiornika Ramy do kanałów otwartych w różnych konfiguracjach i o różnych wymiarach, kraty przelewowe. Elementy czyszczące* Zwiększają przepustowość części stałych i pomagają w czyszczeniu dysków. Rama z prowadnicami Boczne kanały zwiększające przepływ Boczne kanały zwiększają przepływ i minimalizują stratę hydrauliczną Zapobiegają sedymentacji piasku Zwiększenie sprawności pracy Panel sterowania Wyposażony w sterownik, który gwarantuje właściwą pracę, minimalną ilość zatrzymań i zabezpiecza rozdrabniarkę przed uszkodzeniem. Opcja:panel w wersji przeciwwybuchowej UWG: Gwarancja obejmuje tylko urządzenia pracujące z oryginalnym panelem sterowania lub innym atestowanym przez JWCI. Silniki Silniki elektryczne: 1.5, 2,2, 4, 5.5, 7.5 kw Z certyfikatem TEX. Wydłużony wał silnika* Wydłużony wał umożliwia wyniesienie silnika ponad strefę zalewową. Dostępne wały o długościach od 0,15m do 3,0 metra Zespół uszczelnienia Odporność na wysokie ciśnienie - 6 bar Nie wymaga dodatkowego chłodzenia lub smarowania. Wydłużony wał silnika Uszczelnienie mechaniczne *Dla rozdrabniarek w obudowie kanałowej. Nie dostepne dla serii Mini Monster. Elementy czyszczące - opcja Boczne kanały utoryzowany dystrybutor w Polsce: Tech-Pomp Sp. z o.o. l. Sztandarów 1/3; Warszawa; ; techpomp@techpomp.pl tel: , fax: Unit 15, Daneside Business Park River Dane Road Congleton, Cheshire CW12 1UN Phone: Fax: jwci@jwce.com JWC Environmental. United States patents may apply: 4,919,346; 5,060,872; 5,320,286; 5,333,801; 5,354,004; 5,478,020; 5,505,388; 5,593,100; 6,176,443; 6,332,984; 7,073,433; 7,080,650; 7,081,171; RE37,349; RE37,550E; 10/131,040. dditional and foreign patents pending. (MM-PL-06)
