CHŁODNICE TUNELOWE DO ZAMRAŻANIA SZOKOWEGO GAMA DO ZASTOSOWAŃ PRZEMYSŁOWYCH

Transkrypt

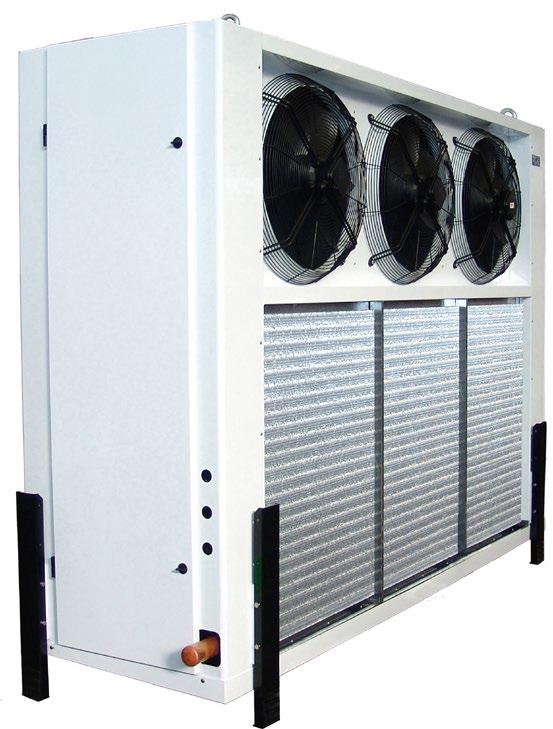

1 CHŁODNICE TUNELOWE DO ZAMRAŻANIA SZOKOWEGO GAMA DO ZASTOSOWAŃ PRZEMYSŁOWYCH Przetwórstwo żywności HFC CO2* W GLYCOL 4 > 63 kw NW 54 modele gamy NW spełniają wymogi zastosowań do szybkiego zamrażania i chłodzenia. Wysoka prędkość przepływu powietrza gwarantuje bardzo szybkie schłodzenie żywności. Wsporniki o regulowanej wysokości umożliwiają równomierną dystrybucję powietrza na produkty. Dyspozycyjne ciśnienie powietrza do 200 Pa. Duża powierzchnia wymiennika ciepła, duży rozstaw lamel 6,35-9 lub 12 mm oraz zoptymalizowane odtajanie. * Ciśnienie robocze 40 bar

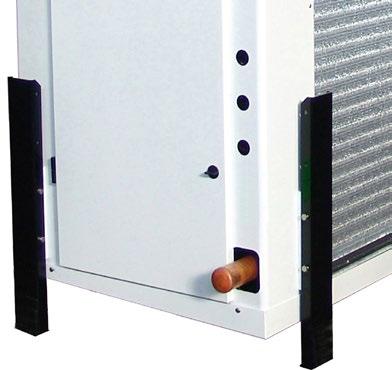

2 NW - Chłodnice tunelowe niskotemperaturowe OPIS Obudowa Obudowa jest wykonana z pomalowanej stali ocynkowanej, zapewniającej wysoką odporność na korozję i uszkodzenia mechaniczne. Aluminiowa pośrednia taca ociekowa zabezpiecza przed ryzykiem kondensacji. Wentylacja W gamie NW zastosowano dwa typy wentylatorów: Wentylatory osiowe Modele A - Montowane zewnętrznie, posiadają osłony spełniające standardy bezpieczeństwa. Trójfazowe silniki z zewnętrznym śmigłem, 400 V, 50 Hz, IP54, klasa F, 4 P (1500 obr./min.), permanentnie smarowane, wewnętrzne termiczne zabezpieczenie przed przeciążeniem. Dyspozycyjne ciśnienie powietrza do 100 Pa. Wentylatory odśrodkowe Modele C - Typ podwójny wlot z napędem bezpośrednim. Trójfazowe silniki w zamkniętej obudowie 230/400 V, 50 Hz, IP54, klasa F, 4 P (1000 obr./min.), permanentnie smarowane, wewnętrzne termiczne zabezpieczenie przed przeciążeniem. Dyspozycyjne ciśnienie powietrza do 100 Pa. Blok lamelowy Wysokowydajne i kompaktowe bloki lamelowe są zaprojektowane na podstawie lamel aluminiowych o płaskiej powierzchni, o rozstawie 6,35-9 lub 12 mm, osadzonych na miedzianych rurkach. Bloki lamelowe są zasilane z rozdzielaczy Venturi zoptymalizowanych dla czynnika. Inne czynniki chłodnicze prosimy o kontakt z nami. OZNACZENIE NW 11(1) A1(2) S(3) 100Pa(4) (1) Model (2) A = wentylator osiowy - C = wentylator odśrodkowy / 1 = liczba (3) Rozstaw lamel: R/C = 6,35 mm - L/S = 9 mm - M/T = 12 mm (4) Ciśnienie dyspozycyjne CERTYFIKATY Zasada działania chłodnicy tunelowej niskotemperaturowej - urządzenie NW 1 Wsporniki o regulowanej wysokości: 3 poziomy 240 mm 2 Dostęp ZALETY Instalacja Instalacja urządzenia na ścianie umożliwia maksymalne wypełnienie chłodni. Wsporniki o regulowanej wysokości poprawiają dystrybucję powietrza na magazynowane produkty 1 Możliwe dwie pozycje nawiewu: pozioma (H2) pionowa (H4) System mocowania podłogowego ułatwia instalację i konserwację. Serwis / Konserwacja Łatwo zdejmowana główna taca ociekowa wykonana z aluminium. Boczne panele na zawiasach umożliwiają łatwy dostęp do połączeń elektrycznych i linii chłodniczej 2 Dostawa odzielnie Montaż fabryczny OPCJE Wentylacja CMU Silniki podłączone fabrycznie. Blok lamelowy WCO Wodny roztwór glikolu, chłodziwo (prosimy o kontakt z nami w celu uzyskania szczegółów). CO2 Optymalizacja R744 (prosimy o kontakt z nami w celu uzyskania szczegółów). Odtajanie DAE Odtajanie wodne. E1U Odtajanie elektryczne. ECK ECU Dodatkowe odtajanie elektryczne. HGT Odtajanie gorącymi gazami (blok lamelowy i taca ociekowa). RVK RVU Grzałki do odtajania wentylatorów. Różne ECB Pakowanie w skrzyni. Inne opcje (prosimy o kontakt z nami w celu uzyskania szczegółów).

3 NW - Chłodnice tunelowe niskotemperaturowe NW.. A A B C Ø D /2 1 1/2 B C = Ø 15 Ø D 3315 A 805 NW.. C H H C = Ø D 805 Ø D

4 CO2 ta1 NW... R/L/M +E1U +ELU NW... C C NW.. A. R (Wentylatory osiowe) 6,35 mm NW... R 12 A1 14 A1 25 A2 30 A2 45 A3 60 A4 Wydajność (2) DT1 = 8K - SC 2 kw 13,2 15,5 26,8 31,5 47,4 63,4 DT1 = 8K - SC 2 kw 12,8 14,7 25,2 29,6 44,6 59,5 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Wydajność (2) DT1 = 8K - SC 2 kw 11,4 13,1 23,2 26,6 40,1 53,4 10 DT1 = 8K - SC 2 kw 11,0 12,3 21,7 24,7 37,2 49,7 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Powierzchnia m 2 44,7 59,6 89,3 119,1 178,7 238,3 Objętość obiegu dm 3 12,6 16,8 25,2 33,6 50,4 67,2 Waga netto kg Wlot Ø 5/8" 5/8" 7/8" 7/8" 1"1/8 1"3/8 Wylot Ø 1"3/8 1"3/8 1"5/8 1"5/8 2"1/8 2"1/8 NW.. A. L (Wentylatory osiowe) 9 mm NW... L 9 A1 11 A1 20 A2 24 A2 36 A3 49 A4 Wydajność (2) DT1 = 8K - SC 2 kw 10,0 12,1 20,3 24,8 37,6 50,2 DT1 = 8K - SC 2 kw 10,6 12,5 21,3 25,2 38,2 50,7 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Wydajność (2) DT1 = 8K - SC 2 kw 8,8 10,6 18,1 21,7 32,8 43,9 10 DT1 = 8K - SC 2 kw 9,2 10,6 18,5 21,4 32,2 43,1 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Powierzchnia m 2 40,8 54,4 81,6 108,8 163,2 217,6 Waga netto kg Wlot Ø 5/8" 5/8" 5/8" 7/8" 7/8" 1"1/8 Wylot Ø 1"1/8 1"1/8 1"3/8 1"5/8 2"1/8 2"1/8 NW.. A. M (Wentylatory osiowe) 12 mm NW... M 9 A1 11 A1 19 A2 23 A2 34 A3 47 A4 Wydajność (2) DT1 = 8K - SC 2 kw 8,8 10,9 18,0 22,3 33,6 45,0 DT1 = 8K - SC 2 kw 8,5 10,4 17,0 20,9 29,8 41,9 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Wydajność (2) DT1 = 8K - SC 2 kw 7,9 9,6 16,0 19,5 29,4 39,4 10 DT1 = 8K - SC 2 kw 7,5 9,0 15,0 18,1 26,2 36,3 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Powierzchnia m 2 31,7 42,2 63,4 84,5 126,7 169 Waga netto kg Poziom hałasu Wentylator 1,500 obr/min. Odtajanie elektryczne E1U (5) Wlot Ø 5/8" 5/8" 5/8" 7/8" 7/8" 1"1/8 Wylot Ø 1"1/8 1"1/8 1"3/8 1"5/8 1"5/8 2"1/8 NW... Lp 4m (4) db(a) Lw db(a) Liczba Ø 560 mm kw/u 1,2 1,2 1,2 1,2 1,2 1,2 400 V/3/50 Hz A max/u 2,4 2,4 2,4 2,4 2,4 2,4 Ω Liczba W łączny A łączny 9,8/5,6 14,7/8,4 16,6/9,5 24,9/14,3 36,1/20,8 56,5/32,5 (1) Dodatkowe dyspozycyjne ciśnienie powietrza w Pascalach. (2) Warunki standardowe (Eurovent) : SC2 / 0 C (temp. powietrza na wlocie) / -8 C (temp. parowania) / DT1 = 8K (3) Minimalna prędkość powietrza: 0,25 m/s. (4) Średni poziom ciśnienia akustycznego w db(a) mierzony z odległości 4 m na wysokości wentylatora, w linii widzenia, na powierzchni odbijającej dźwięk, podane tylko jako wartości informacyjne. (5) Opcja odtajania elektrycznego. (6) Ciśnienie robocze 40 bar - Grubość rury należy podać przy zamówieniu. CMU WCO CO2 DAE E1U ECK HGT RVK ECB O A A O O O O O O

5 CO2 ta1 NW... R/L/M +E1U +ELU NW... C C NW.. C. R (Wentylatory odśrodkowe) 6,35 mm NW... R 12 C1 14 C1 24 C2 28 C2 43 C3 58 C4 Wydajność (2) DT1 = 8K - SC 2 kw 11,0 12,6 22,2 25,5 38,5 51,5 20 DT1 = 8K - SC 2 kw 10,1 11,4 20,0 22,9 32,5 44,5 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Powierzchnia m 2 44,7 59,6 89,3 119,1 178,7 238,3 Objętość obiegu dm 3 12,6 16,8 25,2 33,6 50,4 67,2 Waga netto kg Wlot Ø 5/8" 5/8" 7/8" 7/8" 1"1/8 1"3/8 Wylot Ø 1"1/8 1"3/8 1"5/8 1"5/8 2"1/8 2"1/8 NW.. C. L (Wentylatory odśrodkowe) 9 mm NW... L 9 C1 10 C1 18 C2 22 C2 33 C3 44 C4 Wydajność (2) DT1 = 8K - SC 2 kw 8,0 9,6 16,3 19,5 29,2 39,1 20 DT1 = 8K - SC 2 kw 8,4 9,8 16,9 19,8 28,2 39,8 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Powierzchnia m 2 40,8 54,4 81,6 108,8 163,2 217,6 Waga netto kg Wlot Ø 5/8" 5/8" 5/8" 7/8" 7/8" 1"1/8 Wylot Ø 1"1/8 1"1/8 1"3/8 1"5/8 2"1/8 2"1/8 NW.. C. M (Wentylatory odśrodkowe) 12 mm NW... M 8 C1 10 C1 17 C2 21 C2 31 C3 42 C4 Wydajność (2) DT1 = 8K - SC 2 kw 7,0 8,5 14,3 17,4 26,2 35,0 20 DT1 = 8K - SC 2 kw 6,8 8,3 13,3 16,7 24,3 33,4 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Powierzchnia m 2 31,7 42,2 63,4 84,5 126,7 169 Waga netto kg Poziom hałasu Wentylator 1,000 obr/min. Odtajanie elektryczne E1U (5) Wlot Ø 5/8" 5/8" 5/8" 7/8" 7/8" 7/8" Wylot Ø 1"1/8 1"1/8 1"3/8 1"3/8 1"5/8 2"1/8 NW... Lp 4m (4) db(a) Lw db(a) Liczba /12 kw/u 2,0 2,0 2,0 2,0 2,0 2,0 A max/u 3,3 3,3 3,3 3,3 3,3 3,3 Ω Liczba W łączny A łączny 9,8/5,6 14,7/8,4 16,6/9,5 24,9/14,3 36,1/20,8 56,5/32,5 (1) Dodatkowe dyspozycyjne ciśnienie powietrza w Pascalach. (2) Warunki standardowe (Eurovent) : SC2 / 0 C (temp. powietrza na wlocie) / -8 C (temp. parowania) / DT1 = 8K (3) Minimalna prędkość powietrza: 0,25 m/s. (4) Średni poziom ciśnienia akustycznego w db(a) mierzony z odległości 4 m na wysokości wentylatora, w linii widzenia, na powierzchni odbijającej dźwięk, podane tylko jako wartości informacyjne. (5) Opcja odtajania elektrycznego. (6) Ciśnienie robocze 40 bar - Grubość rury należy podać przy zamówieniu. CMU WCO CO2 DAE E1U ECK HGT RVK ECB O A A O O O O - O

6 CO2 ta1 NKH... R +E1U +ELU NW... C/S/T... S/T C NW.. A. C (Wentylatory osiowe) 6,35 mm NW... C 12 A1 14 A1 25 A2 29 A2 45 A3 60 A4 Wydajność (2) DT1 = 7K - SC 3 kw 10,2 12,0 20,8 24,5 35,8 48,0 DT1 = 6K - SC 4 kw 7,9 9,5 16,3 19,4 28,0 37,6 DT1 = 7K - SC 3 kw 10,4 12,4 21,0 24,9 37,2 47,7 DT1 = 6K - SC 4 kw 8,4 10,0 16,9 20,3 30,2 38,4 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Wydajność (2) DT1 = 7K - SC 3 kw 8,8 10,2 18,0 20,7 30,7 41,2 DT1 = 6K - SC 4 kw 6,9 8,1 14,2 16,5 24,3 32,5 10 DT1 = 7K - SC 3 kw 9,0 9,9 18,1 20,0 31,1 40,3 DT1 = 6K - SC 4 kw 7,3 8,4 14,7 16,2 25,4 32,7 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Powierzchnia m 2 44,7 59,6 89,3 119,1 178,7 238,3 Objętość obiegu dm 3 12,6 16,8 25,2 33,6 50,4 67,2 Waga netto kg Wlot Ø 5/8" 7/8" 1"1/8 1"1/8 1"1/8 1"3/8 Wylot Ø 1"3/8 1"5/8 2"1/8 2"1/8 2"1/8 2"5/8 NW.. A. S (Wentylatory osiowe) 9 mm NW... S 9 A1 11 A1 19 A2 24 A2 36 A3 48 A4 Wydajność (2) DT1 = 7K - SC 3 kw 7,2 8,9 14,6 18,3 27,7 37,1 DT1 = 6K - SC 4 kw 5,5 6,8 11,1 14,0 21,2 28,5 DT1 = 7K - SC 3 kw 8,6 9,9 17,5 20,1 31,6 42,1 DT1 = 6K - SC 4 kw 6,8 7,7 13,8 15,8 25,0 33,3 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Wydajność (2) DT1 = 7K - SC 3 kw 6,5 7,9 13,0 16,1 24,3 32,7 DT1 = 6K - SC 4 kw 4,9 6,0 9,9 12,4 18,8 25,3 10 DT1 = 7K - SC 3 kw 7,6 8,5 15,3 17,4 26,9 35,8 DT1 = 6K - SC 4 kw 6,0 6,8 12,1 13,8 21,4 28,6 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Powierzchnia m 2 40,8 54,4 81,6 108,8 163,2 217,6 Waga netto kg Wlot Ø 5/8" 5/8" 7/8" 7/8" 1"1/8 1"1/8 Wylot Ø 1"3/8 1"3/8 1"5/8 2"1/8 2"1/8 2"5/8 NW.. A. T (Wentylatory osiowe) 12 mm NW... T 9 A1 11 A1 18 A2 22 A2 34 A3 46 A4 Wydajność (2) DT1 = 7K - SC 3 kw 6,3 8,0 12,9 16,5 24,8 33,4 DT1 = 6K - SC 4 kw 4,8 6,1 9,8 12,6 19,1 25,7 DT1 = 7K - SC 3 kw 7,0 8,3 14,1 16,9 26,0 34,7 DT1 = 6K - SC 4 kw 5,5 6,6 11,1 13,4 20,7 27,6 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Wydajność (2) DT1 = 7K - SC 3 kw 5,6 7,1 11,5 14,5 21,9 29,4 DT1 = 6K - SC 4 kw 4,2 5,4 8,8 11,2 16,9 22,8 10 DT1 = 7K - SC 3 kw 6,2 7,3 12,5 14,8 22,5 30,1 DT1 = 6K - SC 4 kw 4,9 5,8 9,9 11,8 18,0 24,0 Przepływ powietrza m 3 /h Zasięg strumienia powietrza (3) m Powierzchnia m 2 31,7 42,2 63,4 84,5 126,7 169,0 Waga netto kg Wlot Ø 5/8" 5/8" 7/8" 7/8" 1"1/8 1"1/8 Wylot Ø 1"3/8 1"3/8 1"5/8 1"5/8 2"1/8 2"1/8 Poziom hałasu Wentylator 1,500 obr/min. Odtajanie elektryczne E1U (5) NW... Lp 4m (4) db(a) Lw db(a) Liczba Ø 560 mm kw/u 1,2 1,2 1,2 1,2 1,2 1,2 400 V/3/50 Hz A max/u 2,4 2,4 2,4 2,4 2,4 2,4 Ω Liczba W łączny A łączny 14,7/8,4 19,6/11,3 24,9/14,3 33,1/19,1 48,2/27,7 75,3/43,3 CMU WCO CO2 DAE E1U ECK HGT RVK ECB O - A O - - O O O LENNOX EMEA zastrzega sobie prawo do dokonywania zmian bez uprzedniego zawiadomienia Zdjęcia przedstawiające urządzenie nie wchodzą w zakres umowy NW (PL)
