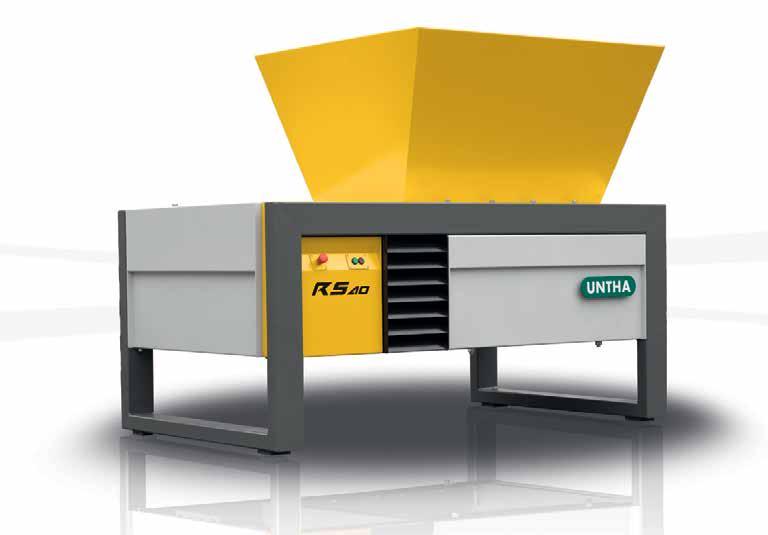

1 The reliable brand! rs Czterowałowy system cięcia Fe Al Cu Mg RS30, RS40

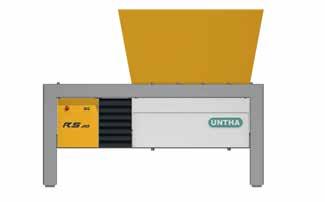

2 Opcjonalnie > > Hydrauliczny system dociskowy J dla materiałów wielkogabarytowych sériers Czterowałowy system rozdrabniający Dane techniczne Rs30 RS40 Moc kw 11/15/22 30/37/44 J Komora rozdrabniania mm 450 x /1000 x 700 Ilość wałów tnących pc. 4 4 Prędkość obrotowa wałów głównych tours/min Prędkość obrotowa wałów bocznych tours/min Średnica otworów sita mm Waga kg ok ok /3.600 Wszystkie wymiary w mm. 600*/ */1240/ */750/1000 Dodatkowe opcje 1810 > > Sterowanie napędem przy wykorzystaniu przetwornicy częstotliwości, co pozwala na swobodną regulację przepustowości oraz zapewnia redukcję pików prądowych > > Przenośnik ślimakowy do sprawnego usuwania rozdrobnionego materiału > > Automatyczny system centralnego smarowania > > Pakiety Serwisowe Bez-troski UNTHA */ années d expertise. Plus de 9,000 broyeurs en fonctionnement chaque jour! 1500*/2005/2255 *) Dotyczy RS30

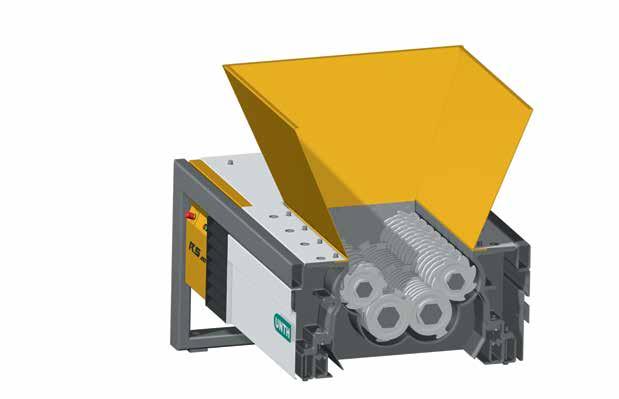

3 Działanie i budowa TRADYCJA NIEZAWODNOŚCI Niezawodne i wytrzymałe rozdrabniarki RS30 i RS40 zostały opracowane do różnorodnych zastosowań i od dziesięcioleci doskonale się sprawdzają. Te kompaktowe urządzenia mogą pracować samodzielnie lub jako element złożonych instalacji. Materiał dostarczany jest do głównych ostrzy 1, gdzie w jednym procesie odbywa się rozdrabnianie wstępne i wtórne. Materiał, który nie przejdzie przez sito 2, przesuwany jest poprzez zespoły ostrzy bocznych 3 ponownie do komory rozdrabniania, gdzie znów jest rozdrabniany, aż do uzyskania odpowiedniej frakcji. Produkt końcowy jest jednorodny, zgodny z założoną wielkością frakcji. Funkcjonalna konstrukcja, wysoka dyspozycyjność i stała przepustowość to cechy charakteryzujące te wytrzymałe i godne zaufania maszyny. W 100% Oryginalna technologia czterowałowych rozdrabniarek UNTHA Więcej informacji można znaleźć w broszurze Indywidualne rozwiązania rozdrabniania. TYPOWE ZASTOSOWANIA Dokumenty i teczki Samochodowe deski rozdzielcze Tapicerka samochodowa Banknoty Odpady organiczne Płyty CD Folia Odpady roślinne Odpady gumowe Odpady drewniane Opakowania kartonowe Rury kartonowe Beczki z tworzywa sztucznego Opakowania plastikowe Skóra Wióry metalowe Filtry oleju Papier Plastikowe butelki Odpady produkcyjne Płyty piankowe Złom perforowany Zderzaki Opakowania Tetrapack Tekstylia Zwoje transformatorowe Materiały opakowaniowe itp.

4 Cechy jakości Wysoka dostępność > > Zintegrowany elektroniczny układ wyłączania w przypadku napotkania materiałów nieulegających rozdrobnieniu > > Odporność na ciała obce dzięki niskiej prędkości obrotowej wałów tnących > > Zintegrowany system centralnego smarowania A > > Bezobsługowe i niezawodne uszczelnienia mechaniczne B zapobiegają przedostawaniu się brudu i pyłu do przekładni i łożysk > > Elektryczna kontrola poziomu oleju > > Bardzo łatwa wymiana płyt ścieralnych C > > Prosta konstrukcja (brak hydrauliki, połączeń itp.) zapewnia niezawodne działanie > > Tarcze ostrzy ze zintegrowanym kołnierzem (bez osobnych przekładek) rozkładają siłę tnącą na dużej powierzchni D B A F Zalety eksploatacyjne > > System szybkiej wymiany sita E > > Niezawodny napęd z dwoma niezależnymi silnikami i wytrzymałą przekładnią zębatą E > > Unikalna konstrukcja sita z ukośnymi ścianami bocznymi G zabezpieczająca przed tworzeniem się zatorów > > Jednorodna wielkość cząstek po rozdrobnieniu > > Rozdrabnianie wstępne i wtórne w jednym kroku > > Załadunek grawitacyjny, niewymagający systemu dociskowego dla większości materiałów > > Niski poziom emisji hałasu i zapylenia D E C G

5 Funkcjonalna konstrukcja > > Sterowanie urządzeniem H bezpośrednio przy maszynie ze zintegrowanym wyłącznikiem awaryjnym > > Nowa konstrukcja obudowy chroni wszystkie podzespoły przed brudem i pyłem > > Stalowa konstrukcja ramowa zbudowana z rur profilowych, odporna na wyginanie I > > Kompaktowa budowa zapewnia łatwość integracji ze złożonymi instalacjami > > Uniwersalny kołnierz wylotowy umożliwia łatwe połączenie z urządzeniami stanowiącymi dalszą część linii > > Możliwość załadunku z każdej strony > > Bardzo duża powierzchnia sita zapewnia dużą przepustowość > > Wysoki moment obrotowy napędu umożliwia pracę z trudnymi materiałami > > Standardowe płyty ścieralne w komorze rozdrabniania I H

6 The reliable brand! UNTHA shredding technology Kellau 141 A-5431 Kuchl / Salzburg, Austria Tel Fax info@untha.com Autoryzowany przedstawiciel untha Rezerwujemy prawo do zmian. Rezerwujemy prawo do błędów druku i składni. Wszystkie ilustracje są symboliczne i mogą odstępować od rzeczywistych produktów. 07/14 technologie rozdrabniania
