Opis ogólny. Charakterystyka i zalety Monoblokowa obudowa kołnierzowa. Zespół uszczelnienia. Dwuwałowy zespół rozdrabniający

Transkrypt

1 Opis ogólny Muffin Monster serii 10K to kompaktowe rozdrabniarki przeznaczone zarówno do osadów jak i ścieków. Znajdują zastosowanie w miejscach o ograniczonej dostępnej przestrzeni, dysponując jednocześnie mocą niezbędną do zabezpieczenia kolejnych urządzeń w ciągu technologicznym. Ta uproszczona konstrukcja jest najkorzystniejszym cenowo rozwiązaniem problemów z pompowaniem osadów i ścieków. Muffin Monster serii 10K składa się z dwuwałowego stosu dysków tnących o wysokości roboczej 185 mm oraz górnych i dolnych uszczelnień mechanicznych. Dzięki takiej konstrukcji części stałe są solidnie rozdrabniane aby zabezpieczyć pompy, wymienniki ciepła, wirówki lub inne wrażliwe urządzenia. Muffin Monster serii 10K w wersji kołnierzowej dostępny jest dla rurociągów o średnicach 100 mm i 150 mm i wyposażony jest w otwory umożliwiające przepłukiwanie. Wersja kanałowa jest łatwo adaptowalna w różnych instalacjach grawitacyjnych i może być wyposażona w nierdzewną ramę montażową do montażu na wlocie do studni lub pompowni. Muffin Monster serii 10K wyposażony jest w motoreduktor o mocy 1,5 kw lub opcjonalnie 2,2 kw i charakteryzuje się maksymalną przepustowością do 35 l/s. Charakterystyka i zalety Monoblokowa obudowa kołnierzowa Monoblokowa obudowa ułatwia instalację na istniejących rurociągach Owiert kołnierzy ANSI Class 150 (odpowiednik wymiarowy PN16, ciśnienie nominalne PN20) Zespół uszczelnienia Pakietowe uszczelnienie mechaniczne odporne na ciśnienie robocze do 90 psi (6 bar) Dwuwałowy zespół rozdrabniający Dwuwałowy zespół rozdrabniający Górne i dolne pakietowe uszczelnienia mechaniczne eliminują odkształcenia i zużycie wałów Opcjonalny panel sterujący Oparty na sterowniku PLC panel wykrywa przeciążenie i uruchamia auto rewers aby uniknąć zablokowania Stos dysków tnących Seria 10K na linii osadowej

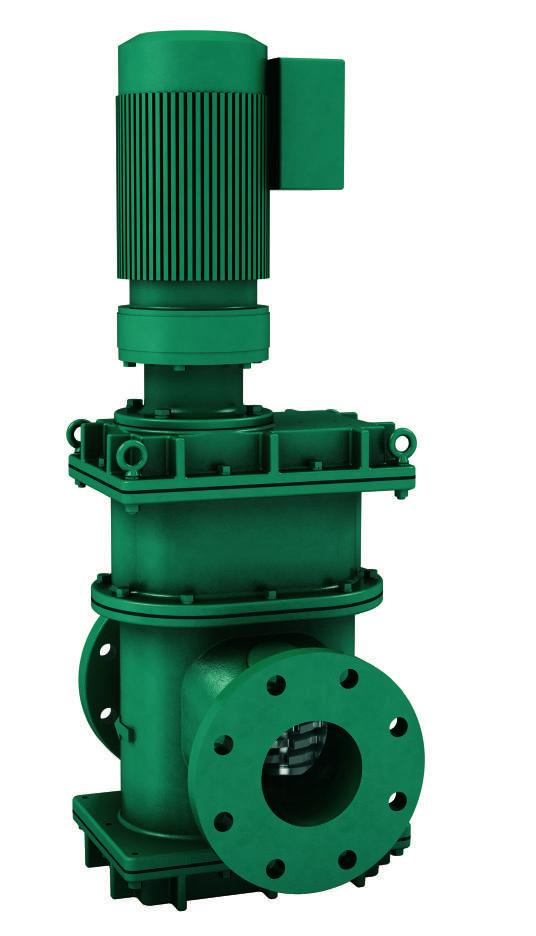

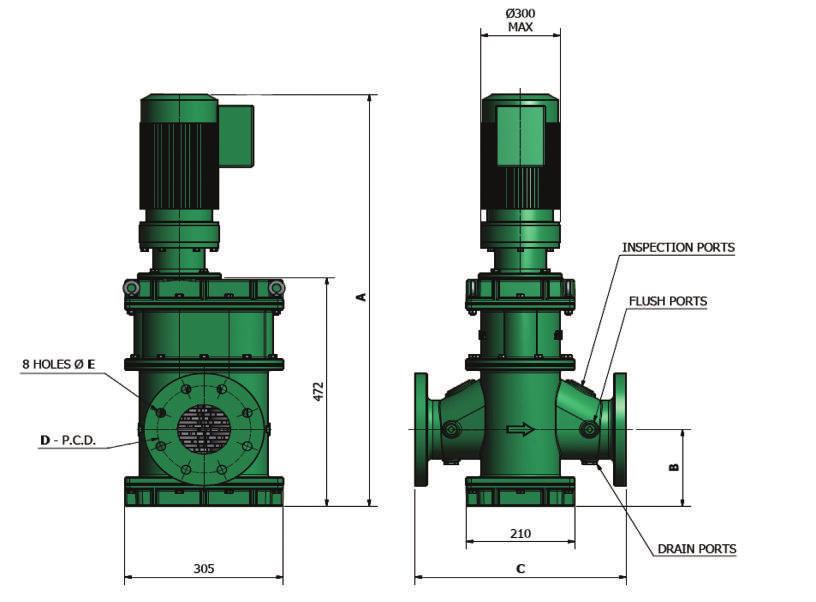

2 Wykonanie Materiałowe Obudowa: żeliwo sferoidalne Dyski tnące: utwardzana stal stopowa Wały napędowe: utwardzana stal stopowa Uszczelnienia mechaniczne: pierścienie z węglika wolframu Rozdrabniarka 10K kołnierzowa Opcje Silniki przeznaczone do stref niebezpiecznych Silniki 1.5 kw lub 2.2 kw Otwory rewizyjne Otwory do przepłukiwania 8 Otwory Ø C Otwory spustowe MODEL FLOW PRZEPŁYW Przepływ RATE (M 3 /hr) (m3/h) Strata SPADEK PRESSURE hydrauliczna CIŚNIENIA DROP (Bar) (bar) BS150-DI (150 mm) 10% DS 8% DS 6% DS 4% DS 2% DS Ścieki surowe BS100-DI (100 mm) FLOW RATE (L/Sec) PRZEPŁYW Przepływ (l/s) Model Przepływ* m 3 /h Średnica Rurociągu (mm) Strata ydrauliczna (bar) Zakres wydajności Wymiary podstawowe (mm) Wymiar kołnierzy (mm) A (IP55) A (IP68) B C D E Przybliżona masa netto kg BS100-DI (M16) BS150-DI (M20) 228 * wersja kołnierzowa instalowana typowo na ssaniu pompy przy zawartości suchej masy 0-2% Potwierdź z przedstawicielem poprawność doboru Podano wymiary maksymalne dla wersji z silnikiem 2,2 kw.

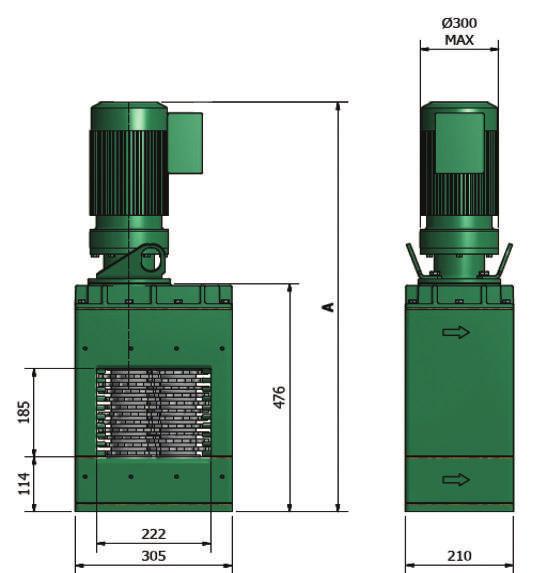

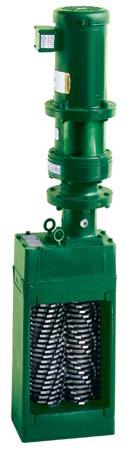

3 Rozdrabniarka 10K kanałowa Wykonanie Materiałowe Obudowa: żeliwo sferoidalne Dyski tnące: utwardzana stal stopowa Wały napędowe: utwardzana stal stopowa Uszczelnienia mechaniczne: pierścienie z węglika wolframu Opcje Silniki przeznaczone do stref niebezpiecznych Silniki 1,5 kw lub 2,2 kw Ramy do montażu kanałowego i naściennego Wały przedłużone do 2.4 m MODEL Przepływ (m3/h) FLOW RATE (M 3 /R) down =50 mm Strata EAD hydrauliczna DROP (mm) (bar) down =100 mm down =200 down =150 mm EAD DROP (mm) 50 down =250 mm Model Przepływ* m 3 /h Przepływ (l/s) FLOW RATE (L/S) Zakres wydajności A (IP55) Wymiary podstawowe (mm) A (IP68) Przybliżona masa netto kg DI * Potwierdź z przedstawicielem poprawność doboru Podano wymiary maksymalne dla wersji z silnikiem 2,2 kw IP 68.

4 10K Muffin Series Monster Muffin Seria Monster 10K Autoryzowany dystrybutor w Polsce: Tech-Pomp Sp. z o.o. Al. Sztandarów 1/3; Warszawa; ; techpomp@techpomp.pl tel: , fax: Unit 15, Daneside Business Park River Dane Road Congleton, Cheshire CW12 1UN United Kingdom Phone: Fax: jwci@jwce.com JWC Environmental. JWCE s Santa Ana and Costa Mesa California facilities are registered by UL to ISO9001:2008 # QM8. JWC International Congleton, UK is registered by QAS to ISO9001:2008 File #A U.S. patents apply: 4,919,346; 5,060,872; 5,320,286; 5,333,801; 5,354,004; 5,478,020; 5,505,388; 5,593,100; 6,176,443; 6,332,984; 7,073,433; 7,080,650; 7,081,171; 7,086,405; 7,383,842; 7,771,589; RE37,550E; RE37,349E; RE40,422; RE39,948E. Additional patents pending and international patents also apply. (10KSeriesMuffinMonster-UK-JWCI-115) Polish-JWCI-315)

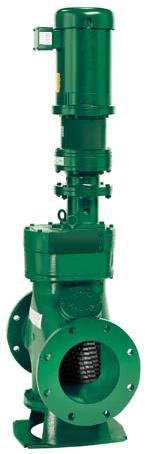

5 instalacji na otwartego Rozdrabniarki Mini Monster Macho Monster

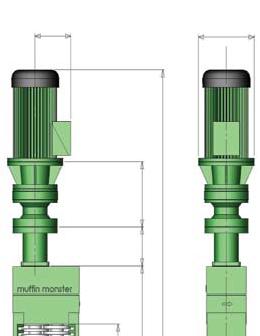

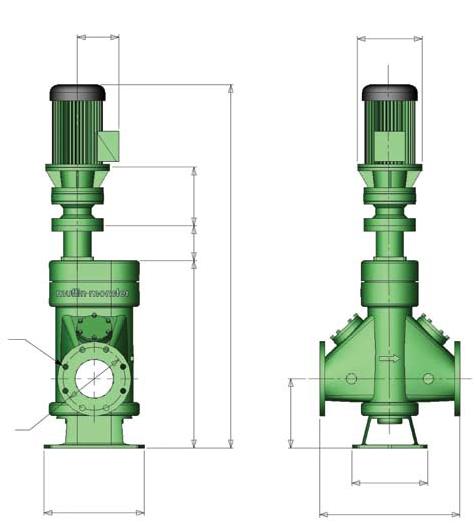

6 ØF x G B B A A m B m mm B F G 8 8

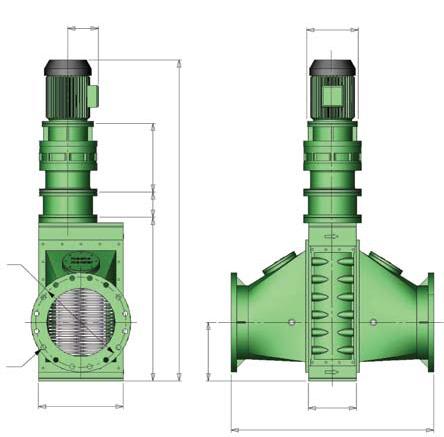

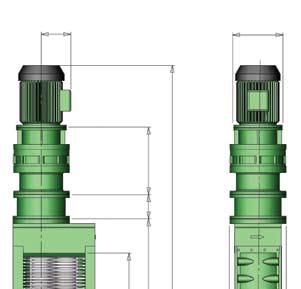

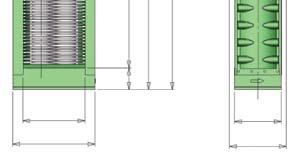

7 B A A ØF x G B m mm B m B F G

8 Krzywe Model 30004T T-1206 (150 mm) 30004T-1208 (200 mm) T-1204 (100 mm) Model 30004T T-2412 (300 mm) T-2410 (250 mm) Model

9 0.35 Krzywe (450 mm) (400 mm) Model (300 mm) (500 mm) Model Model

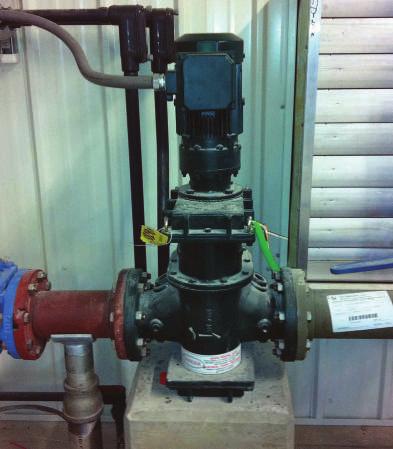

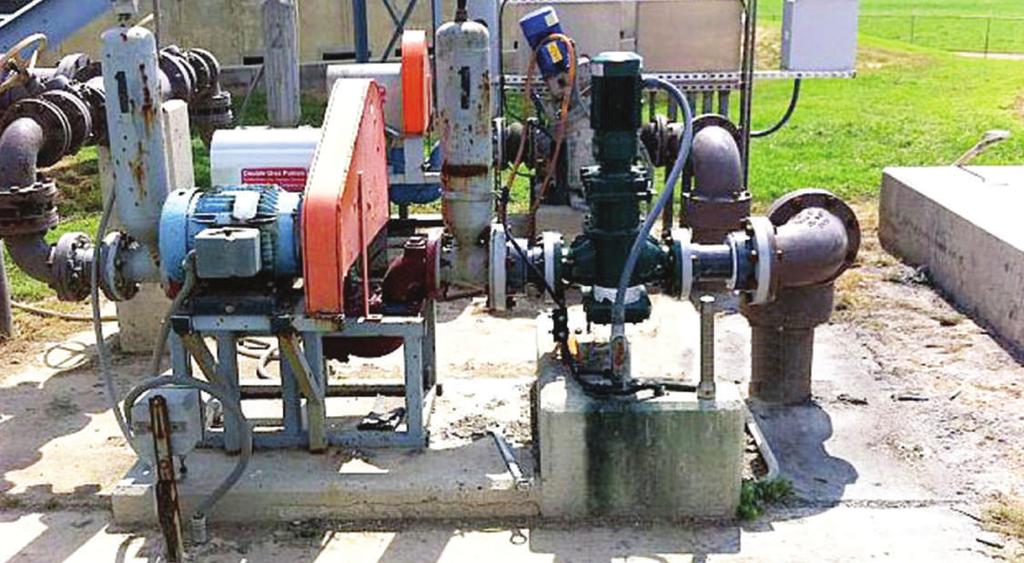

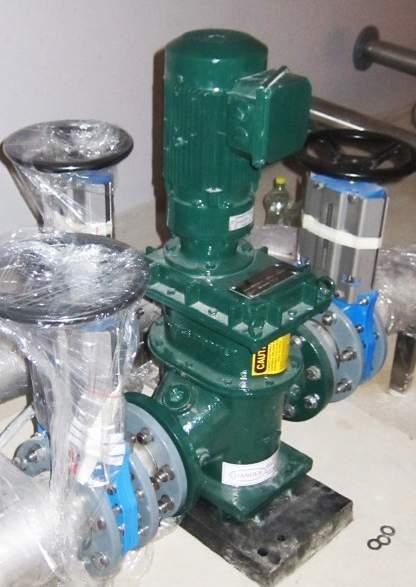

10 Muffin Monster Muffin Monster Muffin Monster Muffin Monster w pompowni Macho Monster Muffin Monster w pompowni

11 Cechy i opcje Panel sterowania Silniki Dyski ze stali utwardzanej Dyski Ramy na zamówienie Uszczelnienie mechaniczne Rama z prowadnicami
