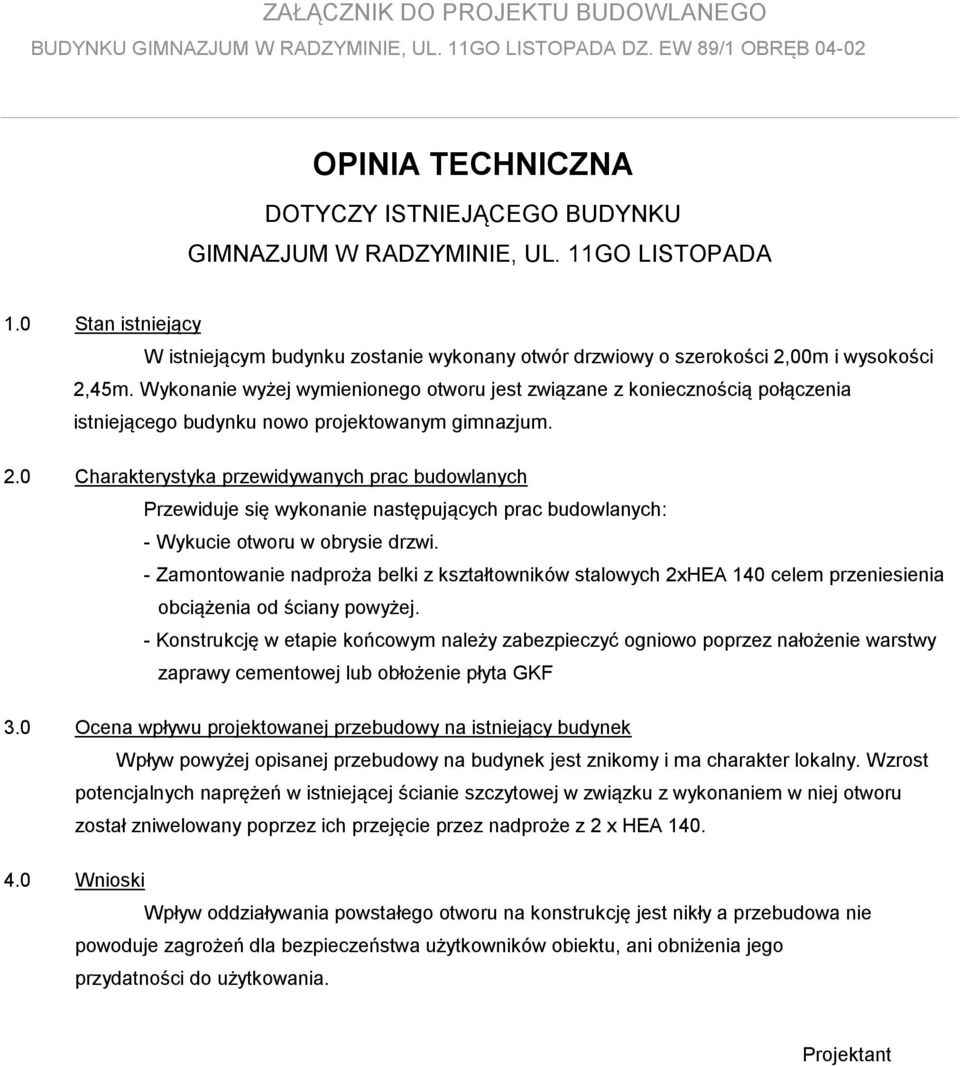

1 ZAŁĄCZNIK DO PROJEKTU BUDOWLANEGO OPINIA TECHNICZNA DOTYCZY ISTNIEJĄCEGO BUDYNKU GIMNAZJUM W RADZYMINIE, UL. 11GO LISTOPADA 1.0 Stan istniejący W istniejącym budynku zostanie wykonany otwór drzwiowy o szerokości 2,00m i wysokości 2,45m. Wykonanie wyżej wymienionego otworu jest związane z koniecznością połączenia istniejącego budynku nowo projektowanym gimnazjum. 2.0 Charakterystyka przewidywanych prac budowlanych Przewiduje się wykonanie następujących prac budowlanych: - Wykucie otworu w obrysie drzwi. - Zamontowanie nadproża belki z kształtowników stalowych 2xHEA 140 celem przeniesienia obciążenia od ściany powyżej. - Konstrukcję w etapie końcowym należy zabezpieczyć ogniowo poprzez nałożenie warstwy zaprawy cementowej lub obłożenie płyta GKF 3.0 Ocena wpływu projektowanej przebudowy na istniejący budynek Wpływ powyżej opisanej przebudowy na budynek jest znikomy i ma charakter lokalny. Wzrost potencjalnych naprężeń w istniejącej ścianie szczytowej w związku z wykonaniem w niej otworu został zniwelowany poprzez ich przejęcie przez nadproże z 2 x HEA Wnioski Wpływ oddziaływania powstałego otworu na konstrukcję jest nikły a przebudowa nie powoduje zagrożeń dla bezpieczeństwa użytkowników obiektu, ani obniżenia jego przydatności do użytkowania. Projektant

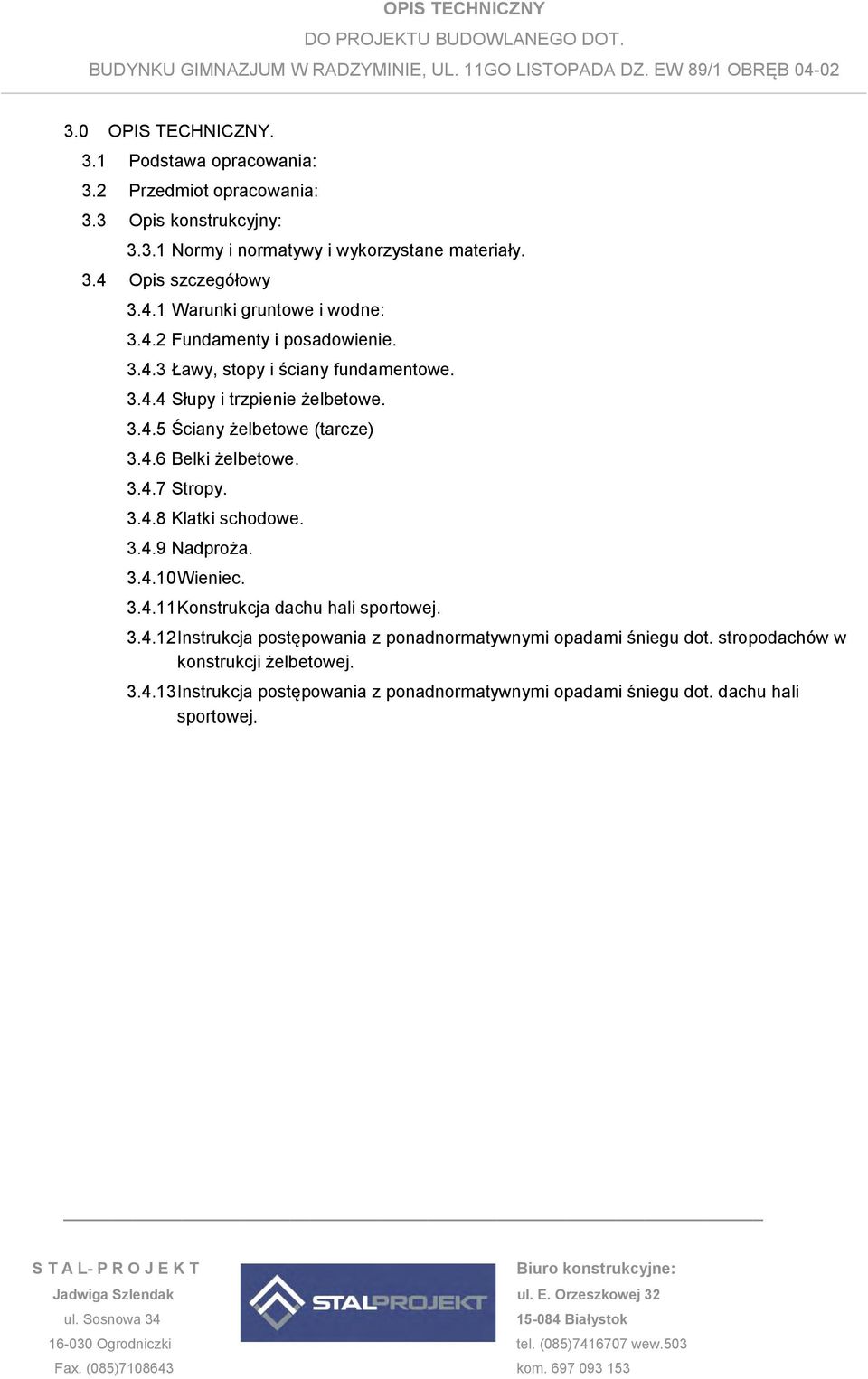

2 OPIS TECHNICZNY 3.0 OPIS TECHNICZNY. 3.1 Podstawa opracowania: 3.2 Przedmiot opracowania: 3.3 Opis konstrukcyjny: Normy i normatywy i wykorzystane materiały. 3.4 Opis szczegółowy Warunki gruntowe i wodne: Fundamenty i posadowienie Ławy, stopy i ściany fundamentowe Słupy i trzpienie żelbetowe Ściany żelbetowe (tarcze) Belki żelbetowe Stropy Klatki schodowe Nadproża Wieniec Konstrukcja dachu hali sportowej Instrukcja postępowania z ponadnormatywnymi opadami śniegu dot. stropodachów w konstrukcji żelbetowej Instrukcja postępowania z ponadnormatywnymi opadami śniegu dot. dachu hali sportowej.

3 OPIS TECHNICZNY 3.0 OPIS TECHNICZNY. 3.1 Podstawa opracowania: Umowa zawarta pomiędzy: Zamawiającym: RADOSŁAW GUZOWSKI ARCHITEKT, ul. Woronicza 31/266, Warszawa Wykonawcą: STAL-PROJEKT Jadwiga Szlendak, Ogrodniczki, Na wykonanie dokumentacji budowlanej, budynku gimnazjum w Radzyminie 3.2 Przedmiot opracowania: Przedmiotem opracowania jest projekt budowlany konstrukcji budynku użyteczności publicznej, szkoły o wymiarach osiowych 84,49 x 50,27m wraz z konstrukcją hali sportowej 40,00m x 21,50m i fundamentami. 3.3 Opis konstrukcyjny: Projektowany obiekt stanowi 3-kondygnacyjny budynek. Budynek zaprojektowany w technologii tradycyjnej o układzie belkowo-słupowym. Główną konstrukcją nośną są stropy opierające się na murowanych i żelbetowych ścianach, żelbetowych podciągach podpartych żelbetowymi słupami. Wymiary budynku w osiach: L=84,49m x B=50,27m x H=19,40m (łącznie z halą sportową, gdzie H=9,30m). Ściany nośne z pustaków porothem o grubości 25cm i 30cm klasy 15 posadowione na żelbetowych ławach fundamentowych oraz stopach fundamentowych o grubości 40cm. Pod szyb windowy przyjęto płytę fundamentową o gr. 40cm. W budynku zaprojektowano belki żelbetowe o szerokościach 25cm i 30cm, oparte na słupach. Posadowione na stopach i ławach fundamentowych. Hala sportowa o konstrukcji dachu z drewna klejonego, gdzie dźwigary podparte są na słupach żelbetowych. Słupy spęte wieńcem w poziomie posadowienia oraz na górze. Przestrzeń między słupami w hali stanowi ściana murowana. Dla zwiększenia sztywności całego obiektu zastosowano trzpienie żelbetowe o przekroju 25x25cm, łączące się w poziomie każdej kondygnacji z wieńcami żelbetowymi. Wieńce przy stropach przy grubośći 25cm mają przekroje 25x30cm. Stropy żelbetowe monolityczne w poziomie +3,60m, +7,30m, +11,05m o grubości 20cm, 22cm i 25cm, Jako stropodach zaprojektowano płytę żelbetową gr. 20 i 22cm. W ścianach nośnych w miejscach otworów zastosowano nadproża żelbetowe monolityczne. Całość nadziemnej konstrukcji żelbetowej zaprojektowano z betonu C30/37 (B37). W budynku występują dwie klatki schodowe o konstrukcji monolitycznej z pełnymi ścianami wylewanymi, usztywniające budynek. Zaprojektowano również

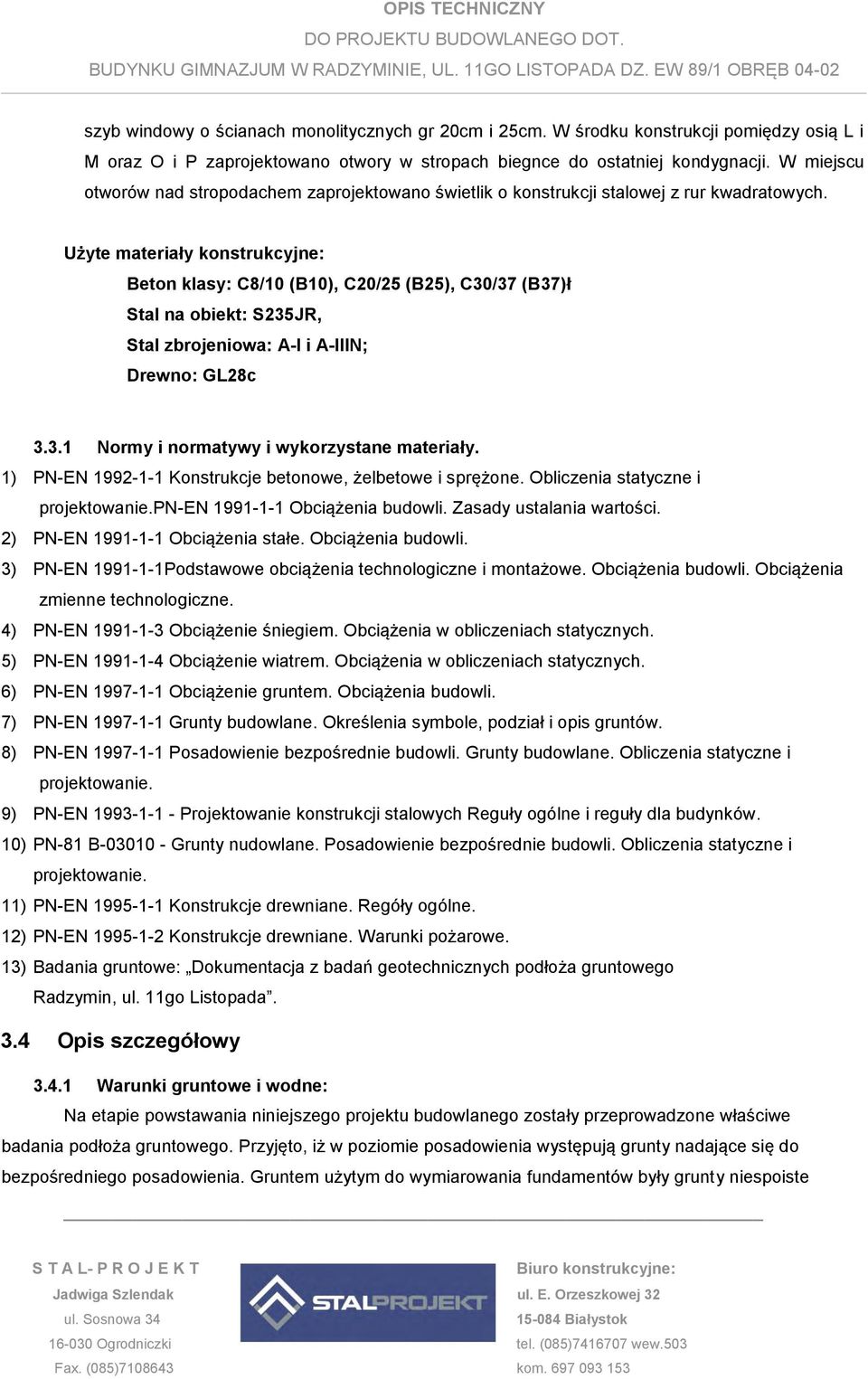

4 OPIS TECHNICZNY szyb windowy o ścianach monolitycznych gr 20cm i 25cm. W środku konstrukcji pomiędzy osią L i M oraz O i P zaprojektowano otwory w stropach biegnce do ostatniej kondygnacji. W miejscu otworów nad stropodachem zaprojektowano świetlik o konstrukcji stalowej z rur kwadratowych. Użyte materiały konstrukcyjne: Beton klasy: C8/10 (B10), C20/25 (B25), C30/37 (B37)ł Stal na obiekt: S235JR, Stal zbrojeniowa: A-I i A-IIIN; Drewno: GL28c Normy i normatywy i wykorzystane materiały. 1) PN-EN Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie.pn-en Obciążenia budowli. Zasady ustalania wartości. 2) PN-EN Obciążenia stałe. Obciążenia budowli. 3) PN-EN Podstawowe obciążenia technologiczne i montażowe. Obciążenia budowli. Obciążenia zmienne technologiczne. 4) PN-EN Obciążenie śniegiem. Obciążenia w obliczeniach statycznych. 5) PN-EN Obciążenie wiatrem. Obciążenia w obliczeniach statycznych. 6) PN-EN Obciążenie gruntem. Obciążenia budowli. 7) PN-EN Grunty budowlane. Określenia symbole, podział i opis gruntów. 8) PN-EN Posadowienie bezpośrednie budowli. Grunty budowlane. Obliczenia statyczne i projektowanie. 9) PN-EN Projektowanie konstrukcji stalowych Reguły ogólne i reguły dla budynków. 10) PN-81 B Grunty nudowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. 11) PN-EN Konstrukcje drewniane. Regóły ogólne. 12) PN-EN Konstrukcje drewniane. Warunki pożarowe. 13) Badania gruntowe: Dokumentacja z badań geotechnicznych podłoża gruntowego Radzymin, ul. 11go Listopada. 3.4 Opis szczegółowy Warunki gruntowe i wodne: Na etapie powstawania niniejszego projektu budowlanego zostały przeprowadzone właściwe badania podłoża gruntowego. Przyjęto, iż w poziomie posadowienia występują grunty nadające się do bezpośredniego posadowienia. Gruntem użytym do wymiarowania fundamentów były grunty niespoiste

5 OPIS TECHNICZNY (drobnoziarniste) reprezentowane przez piaski drobne i piaski pylaste w stanie średniozagęszczonym, nawodnione, miejscami wilgotne gruny spoiste, wykształcone jako gliny pylaste, gliny pylaste zwięzłe, piaski gliniaste oraz pyły piaszczyste. We wszystkich wykonanych otworach stwierdzono występowanie wód gruntowych (zaskórnych). Wysokość występowania zwierciadła wód gruntowych wynosiła 1,00-1,30m ppt. W okresach wzmożonych opadów atmosferycznych oraz w okresach wiosennych roztopów należy liczyć się z możliwością znacznego podnoszenia się zwierciadła wody w gruncie. Występujące w okolicach otworu nr 9 (okolice przecięcia osi S17) grunty organiczne (namuły piaszczyste) są gruntami słabonośnymi, nie nadającymi się do posadawiania budynku i należy je z podłoża usunąć zastępując zagęszczanym warstwami nasypem budowlanym, np. piasek drobny lub średni zagęszczony do Is=0,98. Zagęszczać warstwami maksymalnie po 30cm. Fundamentów nie posadawiać bezpośrednio na gruncie uplastycznionym. Warstwy gruntu plastycznego należy usunąć i zastąpić chudym betonem. Ze względu na występowanie wód gruntowych wymiana gruntu będzie musiała być prowadzona pod osłoną odwodnienia. Ze względu na płytkie występowanie oraz możliwość okresowego podnoszenia się zwierciadła wód gruntowych (zaskórnych), należy zwrócić uwagę na odpowiednie zabezpieczenie budynków (fundamentów i posadzek) przed wpływem wody. Zaprojektowane zostało posadowienie bezpośrednie w postaci stóp i ław fundamentowych. Przy wykonywaniu posadowień bezpośrednich należy przewidzieć środki zabezpieczające przed: - rozmoczeniem, wysuszeniem lub przemarznięciem podłoża fundamentów w czasie wykonywania robót budowlanych, - zalaniem wykopu fundamentowego przez wody gruntowe, powierzchniowe lub opadowe, - korozyjnym działaniem wód gruntowych, opadowych i technologicznych na materiały i konstrukcje podziemnej części budowli, na urządzenia podziemne, a także wód technologicznych na grunty podłoża, Fundamenty i posadowienie. Pod słupy żelbetowe zaprojektowano fundamenty w postaci monolitycznych stóp żelbetowych z betonu klasy C20/25 (B25) W6. Pod ściany fundamentowe zaprojektowano ławy żelbetowe. Wysokość stóp i ław wynosi 40cm, opcjonalnie pod słupami w osi S wysokość ta wynosi 60cm. Ze stóp oraz ław należy wypuścić startery do zbrojenia słupów i ścian żelbetowych. Poziom posadowienia fundamentów słupów założono na głębokości: od -1,30m poniżej poziomu projektowanego 0,00m (poziom posadzki) w obiekcie (około -1,0m poniżej poziomu terenu). Pod każdą stopą oraz ławą należy wykonać warstwę chudego betonu C10/15 (B15) o grubości h=0,10m.

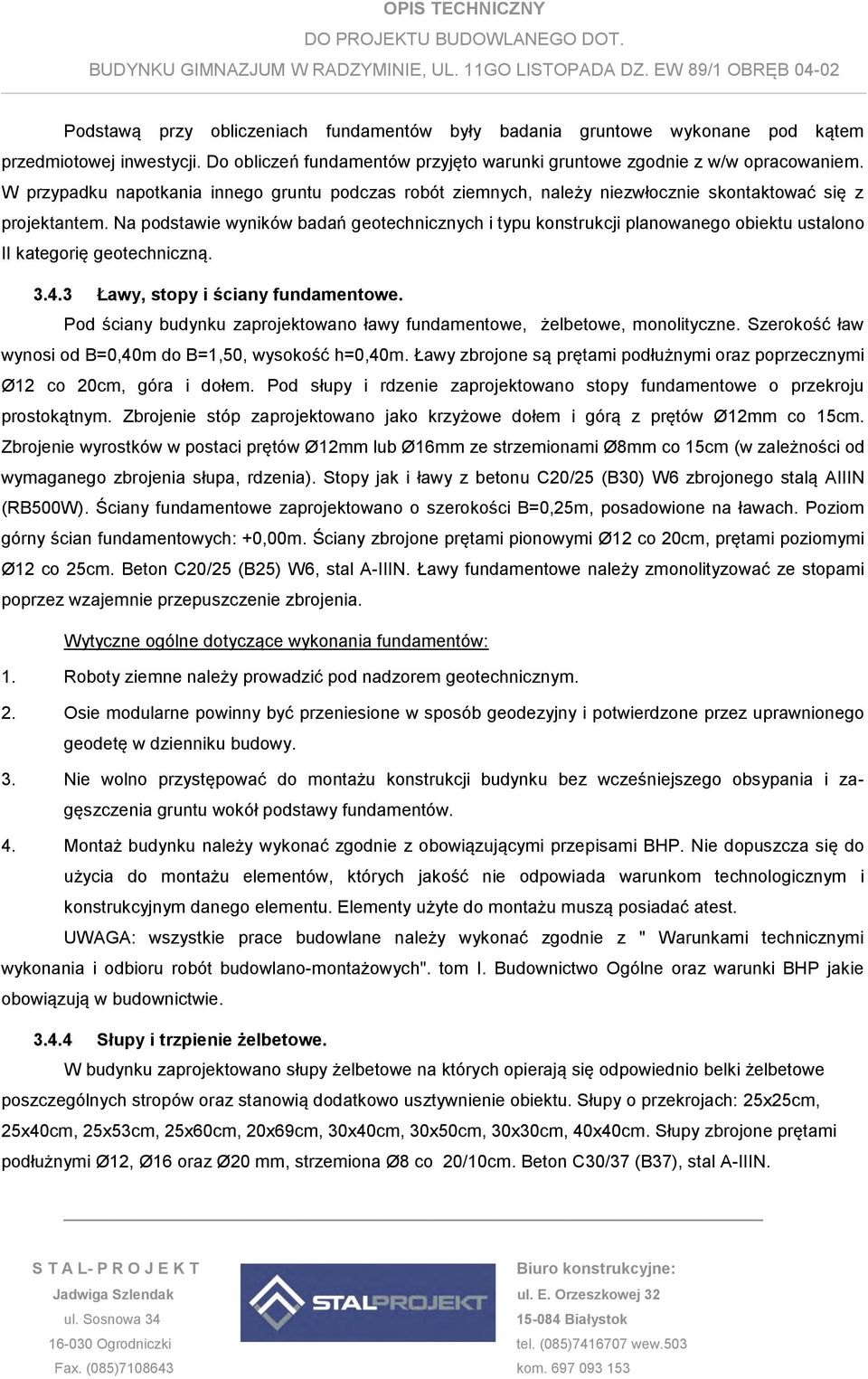

6 OPIS TECHNICZNY Podstawą przy obliczeniach fundamentów były badania gruntowe wykonane pod kątem przedmiotowej inwestycji. Do obliczeń fundamentów przyjęto warunki gruntowe zgodnie z w/w opracowaniem. W przypadku napotkania innego gruntu podczas robót ziemnych, należy niezwłocznie skontaktować się z projektantem. Na podstawie wyników badań geotechnicznych i typu konstrukcji planowanego obiektu ustalono II kategorię geotechniczną Ławy, stopy i ściany fundamentowe. Pod ściany budynku zaprojektowano ławy fundamentowe, żelbetowe, monolityczne. Szerokość ław wynosi od B=0,40m do B=1,50, wysokość h=0,40m. Ławy zbrojone są prętami podłużnymi oraz poprzecznymi Ø12 co 20cm, góra i dołem. Pod słupy i rdzenie zaprojektowano stopy fundamentowe o przekroju prostokątnym. Zbrojenie stóp zaprojektowano jako krzyżowe dołem i górą z prętów Ø12mm co 15cm. Zbrojenie wyrostków w postaci prętów Ø12mm lub Ø16mm ze strzemionami Ø8mm co 15cm (w zależności od wymaganego zbrojenia słupa, rdzenia). Stopy jak i ławy z betonu C20/25 (B30) W6 zbrojonego stalą AIIIN (RB500W). Ściany fundamentowe zaprojektowano o szerokości B=0,25m, posadowione na ławach. Poziom górny ścian fundamentowych: +0,00m. Ściany zbrojone prętami pionowymi Ø12 co 20cm, prętami poziomymi Ø12 co 25cm. Beton C20/25 (B25) W6, stal A-IIIN. Ławy fundamentowe należy zmonolityzować ze stopami poprzez wzajemnie przepuszczenie zbrojenia. Wytyczne ogólne dotyczące wykonania fundamentów: 1. Roboty ziemne należy prowadzić pod nadzorem geotechnicznym. 2. Osie modularne powinny być przeniesione w sposób geodezyjny i potwierdzone przez uprawnionego geodetę w dzienniku budowy. 3. Nie wolno przystępować do montażu konstrukcji budynku bez wcześniejszego obsypania i zagęszczenia gruntu wokół podstawy fundamentów. 4. Montaż budynku należy wykonać zgodnie z obowiązującymi przepisami BHP. Nie dopuszcza się do użycia do montażu elementów, których jakość nie odpowiada warunkom technologicznym i konstrukcyjnym danego elementu. Elementy użyte do montażu muszą posiadać atest. UWAGA: wszystkie prace budowlane należy wykonać zgodnie z " Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych". tom I. Budownictwo Ogólne oraz warunki BHP jakie obowiązują w budownictwie Słupy i trzpienie żelbetowe. W budynku zaprojektowano słupy żelbetowe na których opierają się odpowiednio belki żelbetowe poszczególnych stropów oraz stanowią dodatkowo usztywnienie obiektu. Słupy o przekrojach: 25x25cm, 25x40cm, 25x53cm, 25x60cm, 20x69cm, 30x40cm, 30x50cm, 30x30cm, 40x40cm. Słupy zbrojone prętami podłużnymi Ø12, Ø16 oraz Ø20 mm, strzemiona Ø8 co 20/10cm. Beton C30/37 (B37), stal A-IIIN.

7 OPIS TECHNICZNY Ściany żelbetowe (tarcze) W budynku zaprojektowano ściany żelbetowe, które przenoszą obciążenia ze stropów kondygnacji wyżej oraz pełnią funkcję tarcz. Zastosowano je m.in. w klatkach schodowych i trzonie windowym. Zbrojenie ścian stalą A-IIIN Ø10, Ø12 co 15cm. Beton C30/37 (B37) Belki żelbetowe. Zaprojektowano belki żelbetowe jedno i kilku przęsłowe oparte na słupach i rdzeniach żelbetowych oraz ścianach obiektu. W projekcie przewidziano belki obwodowe 25x60cm i 30x60cm spinające słupy poniżej. Belki o przekrojach: 24x25cm, 25x30cm, 25x40cm, 25x60cm, 30x40cm, 30x50cm, 30x60cm, 45x45cm. Belki zbrojone prętami podłużnymi Ø12, Ø16, Ø20 oraz Ø25 mm, strzemiona Ø8 i Ø10mm. Beton C30/37 (B25), stal A-IIIN Stropy. Zaprojektowano żelbetowe stropy monolityczne krzyżowo zbrojone na poziomach: +3,60m, +7,30m, +11,05m (stropodach) o grubości 20cm, 22cm, 25cm oraz strop nad łącznikiem o grubości 15cm. Płyty stropowe oparte na ścianach murowanych nośnych (poprzez wieniec) oraz belkach żelbetowych. Stropy zbrojone prętami Ø12 co 15cm dwukierunkowo, górą i dołem. W miejscach otworów stropy należy dozbroić, zgodnie ze sztuką budowlaną. Beton C30/37 (B37), stal A-IIIN. Na ostatniej kondygnacji zaprojektowano świetlik w konstrukcji szkieletowej stalowej z kształtowników zamkniętych RK ze stali S235JR Klatki schodowe. W budynku przewidziano monolityczną klatkę schodową. Grubość biegów schodowych, h=15cm spocznika, h=0,18m. Zbrojenie klatek schodowych w postaci prętów głównych Ø12 co 12cm, prętów rozdzielczych Ø8 co 20cm. Na każdym poziomie głównym stropów, klatki opierają się na belkach monolitycznych opartych na ścianach poprzecznych. W poziomie półpiętra biegi oparte na ścianach (zakotwienie w ścianie). Beton C30/37 (B37), stal A-IIIN i A-I Nadproża. Zaprojektowano nadproża żelbetowe monolityczne o przekroju poprzecznym 25x25cm, 25x30cm, 25x35cm,. Belki nadprożowe oparte na ścianach murowanych (ewentualnie słupach, rdzeniach żelbetowych). Zbrojenie zaprojektowane z prętów głównych Ø12mm, Ø16mm, strzemiona Ø8 co 10/15cm. Beton C30/37 (B37), stal A-IIIN i A-I Wieniec. Wzdłuż wszystkich ścian nośnych zewnętrznych oraz wewnętrznych zaprojektowano wieniec żelbetowy o przekroju 25x25cm lub 25x30cm. Wieniec spina obiekt w poziomach wszystkich stropów w miejscach spoczników klatek schodowych. Zbrojenie wieńca w postaci 4 prętów podłużnych Ø12 i strzemion Ø8 co 20cm. Beton C30/37 (B37), stal A-IIIN i A-I.

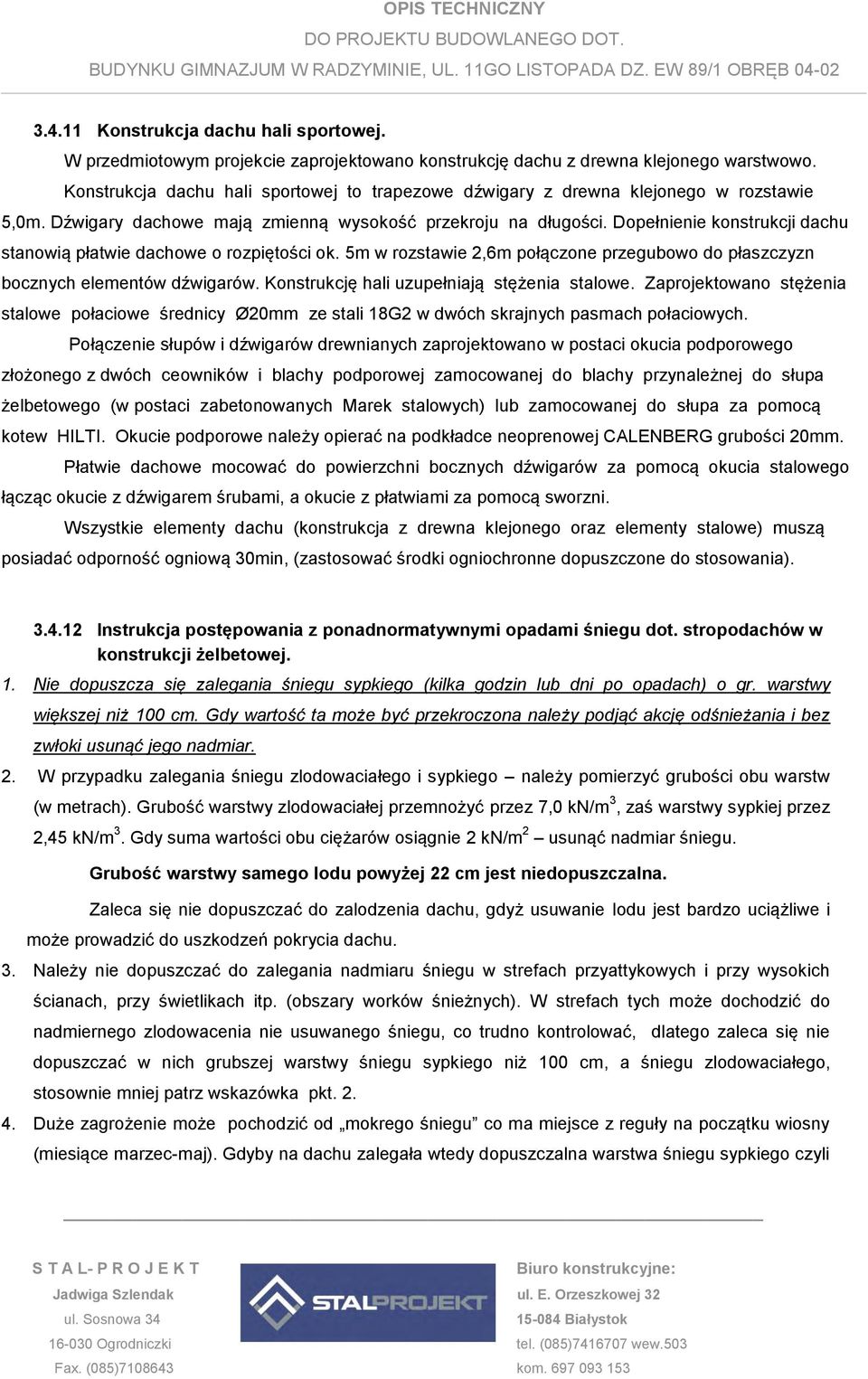

8 OPIS TECHNICZNY Konstrukcja dachu hali sportowej. W przedmiotowym projekcie zaprojektowano konstrukcję dachu z drewna klejonego warstwowo. Konstrukcja dachu hali sportowej to trapezowe dźwigary z drewna klejonego w rozstawie 5,0m. Dźwigary dachowe mają zmienną wysokość przekroju na długości. Dopełnienie konstrukcji dachu stanowią płatwie dachowe o rozpiętości ok. 5m w rozstawie 2,6m połączone przegubowo do płaszczyzn bocznych elementów dźwigarów. Konstrukcję hali uzupełniają stężenia stalowe. Zaprojektowano stężenia stalowe połaciowe średnicy Ø20mm ze stali 18G2 w dwóch skrajnych pasmach połaciowych. Połączenie słupów i dźwigarów drewnianych zaprojektowano w postaci okucia podporowego złożonego z dwóch ceowników i blachy podporowej zamocowanej do blachy przynależnej do słupa żelbetowego (w postaci zabetonowanych Marek stalowych) lub zamocowanej do słupa za pomocą kotew HILTI. Okucie podporowe należy opierać na podkładce neoprenowej CALENBERG grubości 20mm. Płatwie dachowe mocować do powierzchni bocznych dźwigarów za pomocą okucia stalowego łącząc okucie z dźwigarem śrubami, a okucie z płatwiami za pomocą sworzni. Wszystkie elementy dachu (konstrukcja z drewna klejonego oraz elementy stalowe) muszą posiadać odporność ogniową 30min, (zastosować środki ogniochronne dopuszczone do stosowania) Instrukcja postępowania z ponadnormatywnymi opadami śniegu dot. stropodachów w konstrukcji żelbetowej. 1. Nie dopuszcza się zalegania śniegu sypkiego (kilka godzin lub dni po opadach) o gr. warstwy większej niż 100 cm. Gdy wartość ta może być przekroczona należy podjąć akcję odśnieżania i bez zwłoki usunąć jego nadmiar. 2. W przypadku zalegania śniegu zlodowaciałego i sypkiego należy pomierzyć grubości obu warstw (w metrach). Grubość warstwy zlodowaciałej przemnożyć przez 7,0 kn/m 3, zaś warstwy sypkiej przez 2,45 kn/m 3. Gdy suma wartości obu ciężarów osiągnie 2 kn/m 2 usunąć nadmiar śniegu. Grubość warstwy samego lodu powyżej 22 cm jest niedopuszczalna. Zaleca się nie dopuszczać do zalodzenia dachu, gdyż usuwanie lodu jest bardzo uciążliwe i może prowadzić do uszkodzeń pokrycia dachu. 3. Należy nie dopuszczać do zalegania nadmiaru śniegu w strefach przyattykowych i przy wysokich ścianach, przy świetlikach itp. (obszary worków śnieżnych). W strefach tych może dochodzić do nadmiernego zlodowacenia nie usuwanego śniegu, co trudno kontrolować, dlatego zaleca się nie dopuszczać w nich grubszej warstwy śniegu sypkiego niż 100 cm, a śniegu zlodowaciałego, stosownie mniej patrz wskazówka pkt Duże zagrożenie może pochodzić od mokrego śniegu co ma miejsce z reguły na początku wiosny (miesiące marzec-maj). Gdyby na dachu zalegała wtedy dopuszczalna warstwa śniegu sypkiego czyli

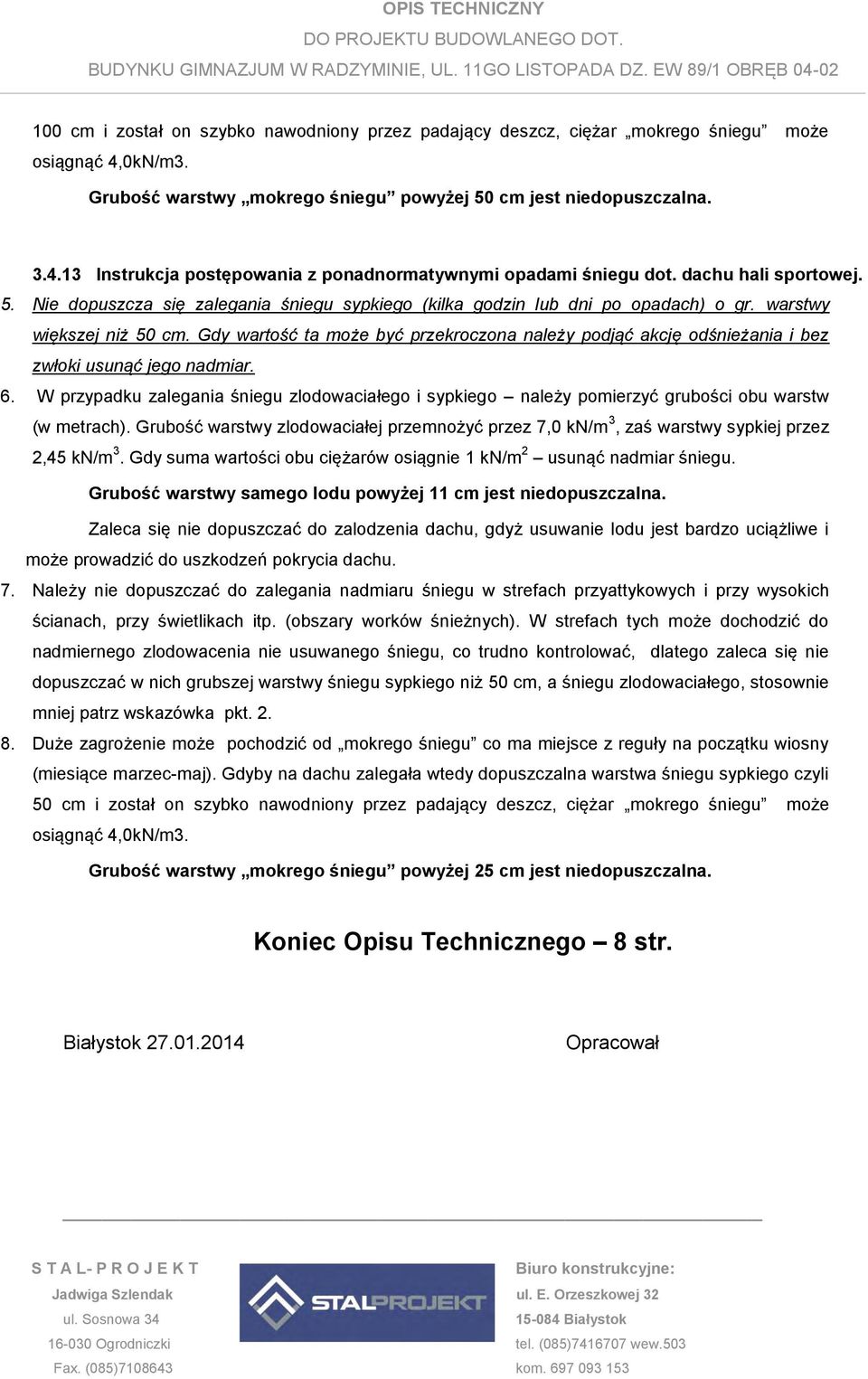

9 OPIS TECHNICZNY 100 cm i został on szybko nawodniony przez padający deszcz, ciężar mokrego śniegu może osiągnąć 4,0kN/m3. Grubość warstwy mokrego śniegu powyżej 50 cm jest niedopuszczalna Instrukcja postępowania z ponadnormatywnymi opadami śniegu dot. dachu hali sportowej. 5. Nie dopuszcza się zalegania śniegu sypkiego (kilka godzin lub dni po opadach) o gr. warstwy większej niż 50 cm. Gdy wartość ta może być przekroczona należy podjąć akcję odśnieżania i bez zwłoki usunąć jego nadmiar. 6. W przypadku zalegania śniegu zlodowaciałego i sypkiego należy pomierzyć grubości obu warstw (w metrach). Grubość warstwy zlodowaciałej przemnożyć przez 7,0 kn/m 3, zaś warstwy sypkiej przez 2,45 kn/m 3. Gdy suma wartości obu ciężarów osiągnie 1 kn/m 2 usunąć nadmiar śniegu. Grubość warstwy samego lodu powyżej 11 cm jest niedopuszczalna. Zaleca się nie dopuszczać do zalodzenia dachu, gdyż usuwanie lodu jest bardzo uciążliwe i może prowadzić do uszkodzeń pokrycia dachu. 7. Należy nie dopuszczać do zalegania nadmiaru śniegu w strefach przyattykowych i przy wysokich ścianach, przy świetlikach itp. (obszary worków śnieżnych). W strefach tych może dochodzić do nadmiernego zlodowacenia nie usuwanego śniegu, co trudno kontrolować, dlatego zaleca się nie dopuszczać w nich grubszej warstwy śniegu sypkiego niż 50 cm, a śniegu zlodowaciałego, stosownie mniej patrz wskazówka pkt Duże zagrożenie może pochodzić od mokrego śniegu co ma miejsce z reguły na początku wiosny (miesiące marzec-maj). Gdyby na dachu zalegała wtedy dopuszczalna warstwa śniegu sypkiego czyli 50 cm i został on szybko nawodniony przez padający deszcz, ciężar mokrego śniegu może osiągnąć 4,0kN/m3. Grubość warstwy mokrego śniegu powyżej 25 cm jest niedopuszczalna. Koniec Opisu Technicznego 8 str. Białystok Opracował

10 3.0 OBLICZENIA STATYCZNE 3.5 ZEBRANIE OBCIĄŻEŃ: Obciążenia stałe Obciążenia zmienne 3.6 OBLICZENIA STATYCZNO WYTRZYMAŁOŚCIOWE Strop na poz. +11,05m Strop na poz. +7,30m Strop na poz. +3,60m Belki żelbetowe Słupy żelbetowe Dach hali sportowej Fundamenty Spis rysunków:

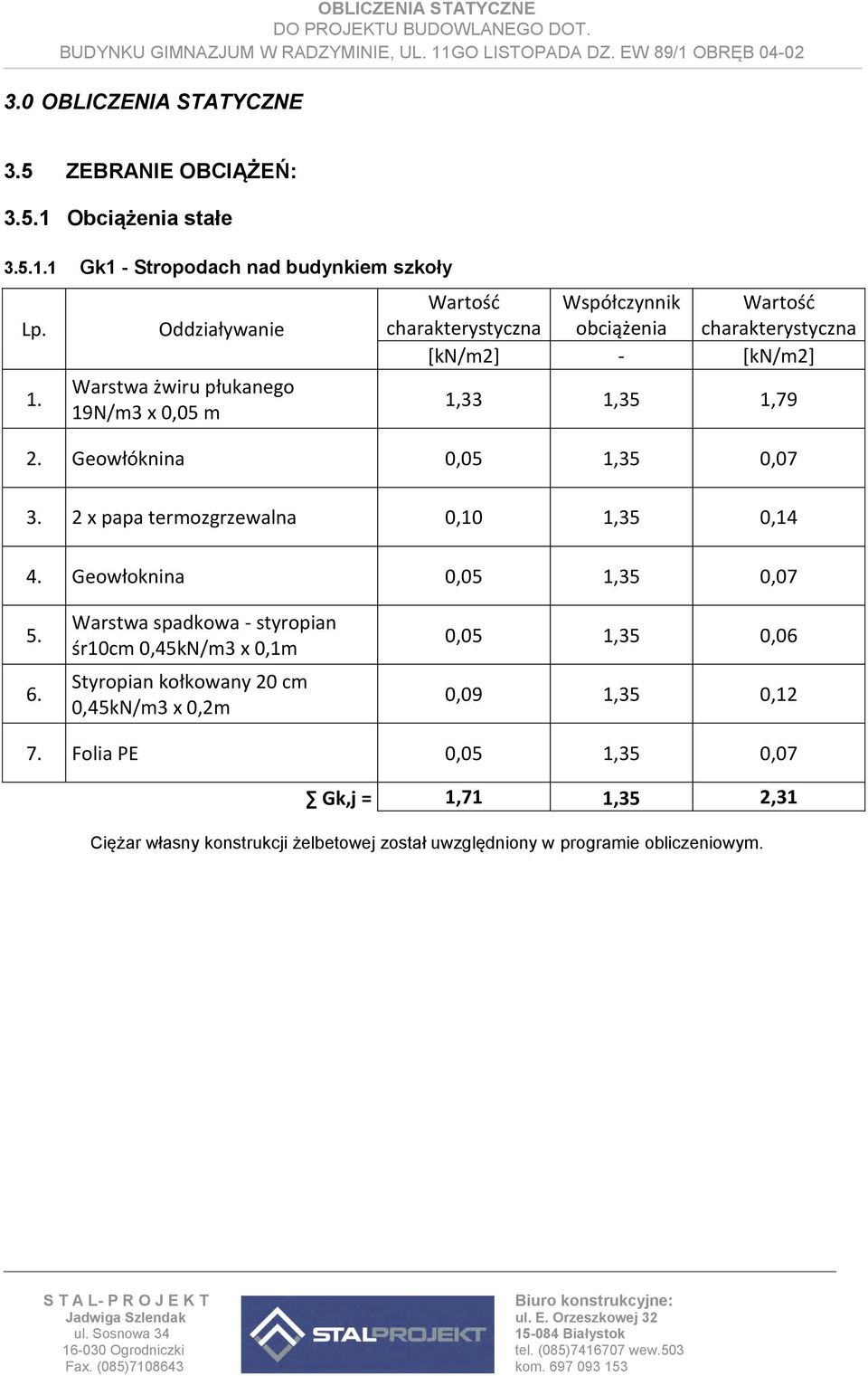

11 3.0 OBLICZENIA STATYCZNE 3.5 ZEBRANIE OBCIĄŻEŃ: Obciążenia stałe Gk1 - Stropodach nad budynkiem szkoły Lp. 1. Oddziaływanie Warstwa żwiru płukanego 19N/m3 x 0,05 m Wartośd Współczynnik Wartośd charakterystyczna obciążenia charakterystyczna [kn/m2] - [kn/m2] 1,33 1,35 1,79 2. Geowłóknina 0,05 1,35 0, x papa termozgrzewalna 0,10 1,35 0,14 4. Geowłoknina 0,05 1,35 0, Warstwa spadkowa - styropian śr10cm 0,45kN/m3 x 0,1m Styropian kołkowany 20 cm 0,45kN/m3 x 0,2m 0,05 1,35 0,06 0,09 1,35 0,12 7. Folia PE 0,05 1,35 0,07 Gk,j = 1,71 1,35 2,31 Ciężar własny konstrukcji żelbetowej został uwzględniony w programie obliczeniowym.

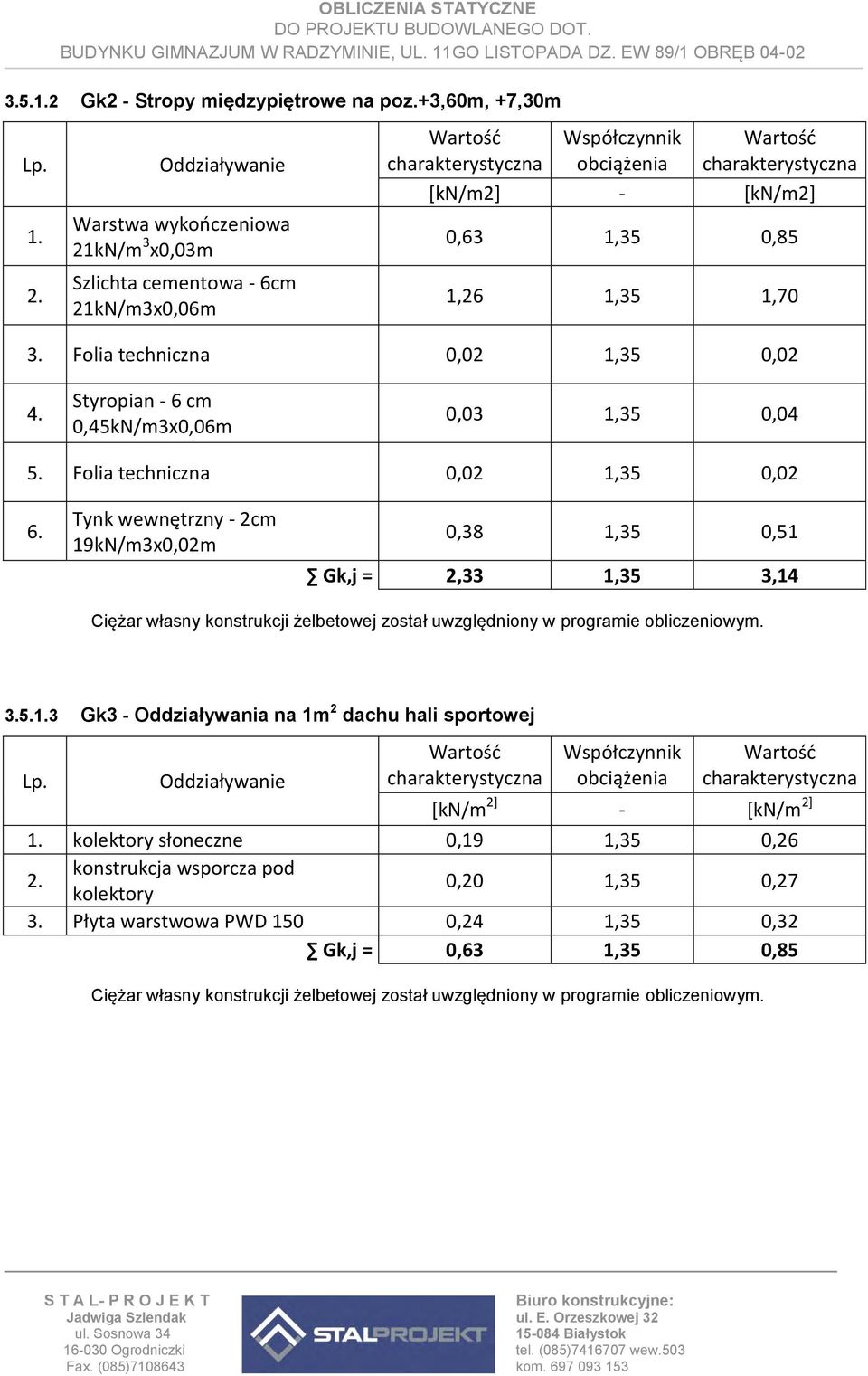

12 Gk2 - Stropy międzypiętrowe na poz.+3,60m, +7,30m Lp Oddziaływanie Warstwa wykooczeniowa 21kN/m 3 x0,03m Szlichta cementowa - 6cm 21kN/m3x0,06m Wartośd Współczynnik Wartośd charakterystyczna obciążenia charakterystyczna [kn/m2] - [kn/m2] 0,63 1,35 0,85 1,26 1,35 1,70 3. Folia techniczna 0,02 1,35 0,02 4. Styropian - 6 cm 0,45kN/m3x0,06m 0,03 1,35 0,04 5. Folia techniczna 0,02 1,35 0,02 6. Tynk wewnętrzny - 2cm 19kN/m3x0,02m 0,38 1,35 0,51 Gk,j = 2,33 1,35 3,14 Ciężar własny konstrukcji żelbetowej został uwzględniony w programie obliczeniowym Gk3 - Oddziaływania na 1m 2 dachu hali sportowej Wartośd charakterystyczna Współczynnik obciążenia Wartośd charakterystyczna Lp. Oddziaływanie [kn/m 2] - [kn/m 2] 1. kolektory słoneczne 0,19 1,35 0,26 2. konstrukcja wsporcza pod kolektory 0,20 1,35 0,27 3. Płyta warstwowa PWD 150 0,24 1,35 0,32 Gk,j = 0,63 1,35 0,85 Ciężar własny konstrukcji żelbetowej został uwzględniony w programie obliczeniowym.

13 Gk4 - Oddziaływanie stałe 1mb sciany wewnętrznej 25 Lp Oddziaływanie Tynk cementowo-wapienny - 2 cm 19kN/m3 x 0,02m Mur z cegły porotherm 8,9kN/m3 x 0,25m Tynk wewnętrzny - 2 cm 19kN/m3 x 0,02m wartośd Współczynnik Wartośd charakterystyczna obciążenia charakterystyczna [kn/m2] - [kn/m2] 0,38 1,35 0,51 2,225 1,35 3,00 0,38 1,35 0,51 Gk,j = 2,99 1,35 4,03 Gk,j x h= 11,04 1,35 14, Gk5 - Oddziaływanie stałe 1mb sciany zewnętrznej 25 Lp Oddziaływanie Tynk mineralny - 2 cm 19kN/m3 x 0,02m Wełna mineralna lub styropian 0,45kN/m3 x 0,20m Mur z cegły porotherm 8,9kN/m3 x 0,25m Pustak elewacyjny np. Amerblok 20,5kN/m3 x 0,095m Tynk wewnętrzny 19kN/m3 x 0,02m h netto = 1,00 wartośd Współczynnik Wartośd charakterystyczna obciążenia charakterystyczna [kn/m2] - [kn/m2] 0,38 1,35 0,51 0,09 1,35 0,12 2,225 1,35 3,00 1,9475 1,35 2,63 0,38 1,35 0,51 Gk,j = 5,02 1,35 6,78 Gk,j x h= 5,02 1,35 6,78

14 3.5.2 Obciążenia zmienne obciążenia technologiczne-użytkowe na 1m 2 stropu Lp. Oddziaływanie wartośd charakterystyczna Współczynnik obciążenia Wartośd charakterystyczna [kn/m 2 ] - [kn/m 2 ] 1. Qk1 - dach szkoły exploatacyjne 1,00 1,5 1, Qk2 - powierzchnie w szkołach, kat. C Qk3 - klatki schodowe-budynki użyteczności publicznej Qk4 - magazyny archiwów, bibliotek Qk5 - eksploatacyjne dach hali sportowej 3,00 1,5 4,50 3,00 1,5 4,50 5,00 1,5 7,50 0,40 1,5 0,60 6. Qk6 - ścianki działowe 1,20 1,5 1, Qk7 - Obciążenie śniegiem (w tym dach hali sportowej) Qk8 - Obciążenie śniegiem-worki attyki 1,13x1,0x1,0x1,5 0,72 1,5 1,08 1,36 1,5 2,04 9. Qk9 - wiatr na ściany 0,43 1,5 0,65 Wysokość ścianek działowych wynosi h s,max =3,50m obciążenie od śniegu wg PN EN Obciążenie charakterystyczne śniegiem dachu w trwałej i przejściowej sytuacji obliczeniowej zostało określone następująco: s i C e C t s k gdzie: współczynnik kształtu dachu przy obciążeniu śniegiem wartość charakterystyczna obciążenia śniegiem gruntu współczynnik ekspozycji przy obciążeniu śniegiem współczynnik temperatury przy obciążeniu śniegiem Współczynnik termiczny przyjęto równy C t 1,0 (wartość zalecana). Wartość współczynnika ekspozycji C e należy przyjmowac na podstawie tablicy 5.1 normy, w zleżności od istniejących warunków terenowych. Dla terenu B określono współczynnik ekspozycji jako C e 1,0.

15 Współczynniki kształtu dachu, które należy stosować dla dachów dwupołaciowych są podane w tablicy 5.2 i pokazane na rys. 5.3 normy. Kąt spadku dachu ,8 0,8(60 ) /30 0,0 0,8 + 0,8 /30 1,6-2 Równomierne obciążenie śniegiem należy ustalać według przypadku (i), natomiast nierównomierne obciążenie śniegiem należy ustalać według przepadku (ii) oraz (iii). Podział Polski na strefy obciążenia śniegiem gruntu:

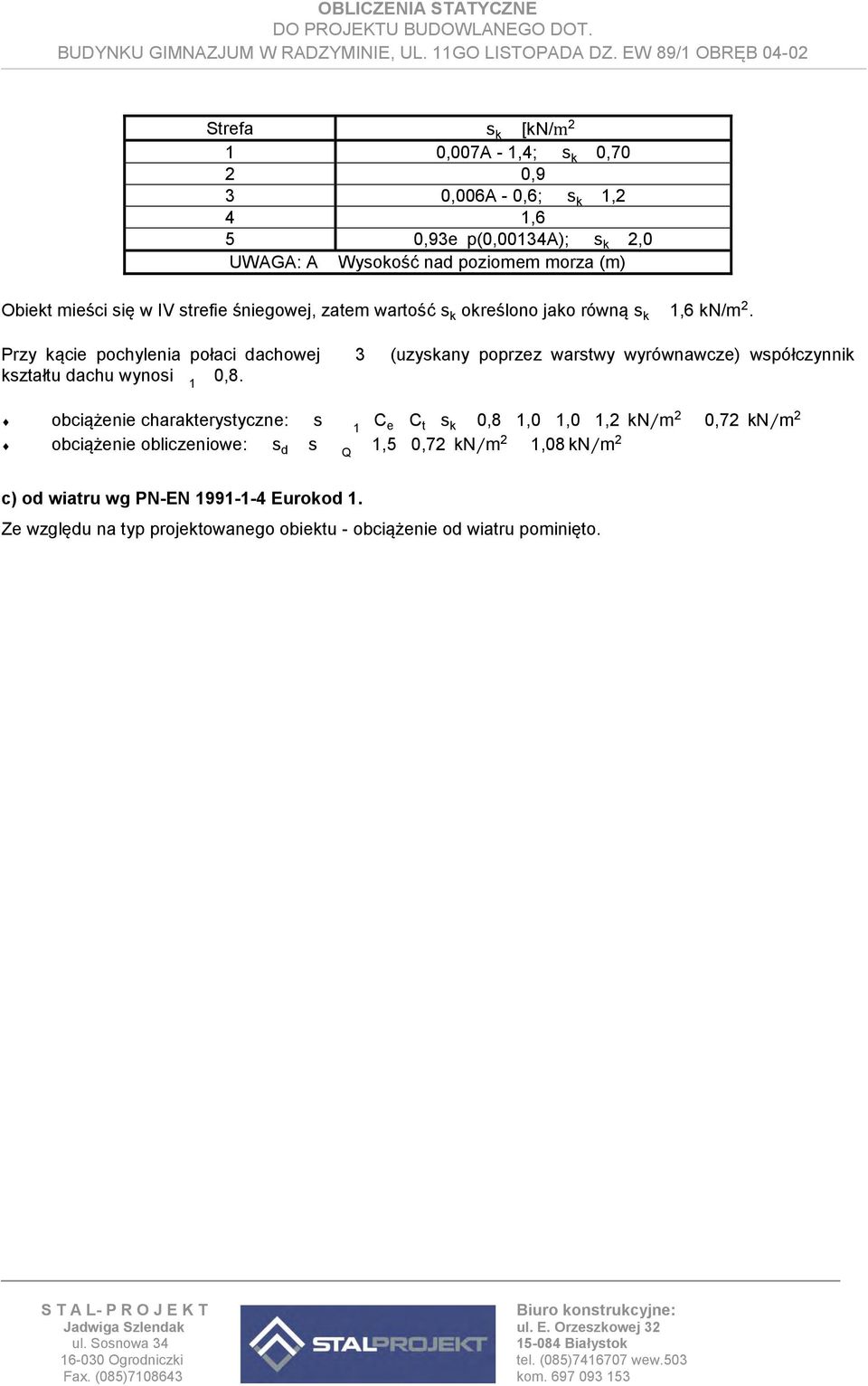

16 Strefa s k 2 [kn/ 1 0,007A - 1,4; s k 0,70 2 0,9 3 0,006A - 0,6; s k 1,2 4 1,6 5 0,93e p(0,00134a); s k 2,0 UWAGA: A Wysokość nad poziomem morza (m) Obiekt mieści się w IV strefie śniegowej, zatem wartość s k określono jako równą s k 1,6 kn/m 2. Przy kącie pochylenia połaci dachowej 3 (uzyskany poprzez warstwy wyrównawcze) współczynnik kształtu dachu wynosi 1 0,8. obciążenie charakterystyczne: s C 1 e C t s k 0,8 1,0 1,0 1,2 kn m 2 0,72 kn m 2 obciążenie obliczeniowe: s d s 1,5 0,72 kn m2 1,08 kn m 2 Q c) od wiatru wg PN-EN Eurokod 1. Ze względu na typ projektowanego obiektu - obciążenie od wiatru pominięto.

17 3.6 OBLICZENIA STATYCZNO WYTRZYMAŁOŚCIOWE. Obliczenia statyczno-wytrzymałościowe zostały wykonane w programie ROBOT STRUCTURAL ANALYSIS PROFESSIONAL Strop na poz. +11,05m Widok ogólny kondygnacji powtarzalnej z numeracją belek Widok obliczanych słupów kondygnacji +11,05

18 Mapy sił wewnętrznych-obwiednie - Mxx - Myy

19 Mapy zarysowania - w kierunku X dolne - w kierunku Y dolne

20 - w kierunku X górne - w kierunku Y górne

21 Mapa ilości niezbędnego zbrojenia - w kierunku X dolne - w kierunku Y dolne - wkierunku X górne

22 - w kierunku Y górne Przyjęto zbrojenie krzyżowe dwukierunkowe w postaci prętów Ø12 co 10 do 15cm, górą i dołem.

23 Belki i słupy kond. +11,05 Tabela: charakterystyki belek Pręt Przekrój Materiał Typ Obiekt konstrukcyjny 151 S R30x50 C30/37 Słup żelbetowy Słup 212 B R25x40 C30/37 Belka żelbetowa Belka 197 S R25x25 C30/37 Słup żelbetowy Słup 196 B R30x60 C30/37 Belka żelbetowa Belka 195 B R30x60 C30/37 Belka żelbetowa Belka 194 B R30x60 C30/37 Belka żelbetowa Belka 193 B R30x60 C30/37 Belka żelbetowa Belka 192 B R30x60 C30/37 Belka żelbetowa Belka 191 B R30x60 C30/37 Belka żelbetowa Belka 190 B R30x60 C30/37 Belka żelbetowa Belka 189 B R30x60 C30/37 Belka żelbetowa Belka 188 B R30x60 C30/37 Belka żelbetowa Belka 187 B R30x60 C30/37 Belka żelbetowa Belka 186 B R30x60 C30/37 Belka żelbetowa Belka 185 B R30x60 C30/37 Belka żelbetowa Belka 184 B R30x60 C30/37 Belka żelbetowa Belka 183 B R30x60 C30/37 Belka żelbetowa Belka 182 B R30x60 C30/37 Belka żelbetowa Belka 181 B R30x60 C30/37 Belka żelbetowa Belka 180 B R30x60 C30/37 Belka żelbetowa Belka 179 B R30x60 C30/37 Belka żelbetowa Belka 178 B R30x60 C30/37 Belka żelbetowa Belka 177 B R30x60 C30/37 Belka żelbetowa Belka 176 B R30x60 C30/37 Belka żelbetowa Belka 175 B R30x60 C30/37 Belka żelbetowa Belka 62 S R25x25 C30/37 Słup żelbetowy Słup 63 S R25x25 C30/37 Słup żelbetowy Słup 64 S R25x25 C30/37 Słup żelbetowy Słup 65 S R25x25 C30/37 Słup żelbetowy Słup 66 S R25x25 C30/37 Słup żelbetowy Słup 67 S R25x25 C30/37 Słup żelbetowy Słup 68 S R25x25 C30/37 Słup żelbetowy Słup 69 S R25x25 C30/37 Słup żelbetowy Słup 70 S R25x25 C30/37 Słup żelbetowy Słup 95 S R25x25 C30/37 Słup żelbetowy Słup 96 S R25x25 C30/37 Słup żelbetowy Słup 120 B R25x40 C30/37 Belka żelbetowa Belka

24 121 B R25x40 C30/37 Belka żelbetowa Belka 122 B R25x40 C30/37 Belka żelbetowa Belka 123 B R25x40 C30/37 Belka żelbetowa Belka 124 B R25x40 C30/37 Belka żelbetowa Belka 125 B R25x40 C30/37 Belka żelbetowa Belka 126 B R25x40 C30/37 Belka żelbetowa Belka 127 B R25x40 C30/37 Belka żelbetowa Belka 128 B R25x40 C30/37 Belka żelbetowa Belka 129 B R25x40 C30/37 Belka żelbetowa Belka 130 B R25x40 C30/37 Belka żelbetowa Belka 131 B R25x40 C30/37 Belka żelbetowa Belka 132 B R25x40 C30/37 Belka żelbetowa Belka 133 B R25x40 C30/37 Belka żelbetowa Belka 134 B R25x40 C30/37 Belka żelbetowa Belka 135 B R25x40 C30/37 Belka żelbetowa Belka 136 B R25x40 C30/37 Belka żelbetowa Belka 140 B R25x60 C30/37 Belka żelbetowa Belka 141 B R25x80 C30/37 Belka żelbetowa Belka 143 S R30x50 C30/37 Słup żelbetowy Słup 144 S R20x69 C30/37 Słup żelbetowy Słup 145 S R20x69 C30/37 Słup żelbetowy Słup 146 S R20x69 C30/37 Słup żelbetowy Słup 147 S R20x69 C30/37 Słup żelbetowy Słup 148 S R20x69 C30/37 Słup żelbetowy Słup 149 S R20x69 C30/37 Słup żelbetowy Słup 150 S R20x69 C30/37 Słup żelbetowy Słup 213 S R25x25 C30/37 Słup żelbetowy Słup 152 S R30x50 C30/37 Słup żelbetowy Słup 153 S R20x69 C30/37 Słup żelbetowy Słup 154 S R20x69 C30/37 Słup żelbetowy Słup 155 S R20x69 C30/37 Słup żelbetowy Słup 156 S R20x69 C30/37 Słup żelbetowy Słup 157 S R20x69 C30/37 Słup żelbetowy Słup 158 S R20x69 C30/37 Słup żelbetowy Słup 159 S R20x69 C30/37 Słup żelbetowy Słup 160 S R20x69 C30/37 Słup żelbetowy Słup 161 S R20x69 C30/37 Słup żelbetowy Słup 162 S R20x69 C30/37 Słup żelbetowy Słup 163 S R20x69 C30/37 Słup żelbetowy Słup 164 S R20x69 C30/37 Słup żelbetowy Słup 165 S R20x69 C30/37 Słup żelbetowy Słup 166 S R20x69 C30/37 Słup żelbetowy Słup

25 167 S R20x69 C30/37 Słup żelbetowy Słup 168 S R20x69 C30/37 Słup żelbetowy Słup 169 S R20x69 C30/37 Słup żelbetowy Słup 170 S R20x69 C30/37 Słup żelbetowy Słup 171 B R30x60 C30/37 Belka żelbetowa Belka 172 B R30x60 C30/37 Belka żelbetowa Belka 173 B R30x60 C30/37 Belka żelbetowa Belka 174 B R30x60 C30/37 Belka żelbetowa Belka

26 3.6.2 Strop na poz. +7,30m Widok ogólny kondygnacji powtarzalnej z numeracją belek Widok obliczanych słupów kondygnacji +7,30m

27 Mapy sił wewnętrznych-obwiednie - Mxx - Myy

28 Mapy zarysowania - w kierunku X dolne - w kierunku Y dolne

29 - w kierunku X górne - w kierunku Y górne

30 Mapa ilości niezbędnego zbrojenia - w kierunku X dolne - w kierunku Y dolne

31 - wkierunku X górne - w kierunku Y górne Przyjęto zbrojenie krzyżowe dwukierunkowe w postaci prętów Ø12 co 10 do 15cm, górą i dołem.

32 Belki i słupy kond. +11,05 Tabela: charakterystyki belek Pręt Przekrój Materiał Typ Obiekt konstrukcyjny 62 S R25x25 C30/37 Słup żelbetowy Słup 63 S R25x25 C30/37 Słup żelbetowy Słup 64 S R25x25 C30/37 Słup żelbetowy Słup 65 S R25x25 C30/37 Słup żelbetowy Słup 66 S R25x25 C30/37 Słup żelbetowy Słup 67 S R25x25 C30/37 Słup żelbetowy Słup 68 S R25x25 C30/37 Słup żelbetowy Słup 69 S R25x25 C30/37 Słup żelbetowy Słup 95 S R25x25 C30/37 Słup żelbetowy Słup 96 S R25x25 C30/37 Słup żelbetowy Słup 120 B R25x40 C30/37 Belka żelbetowa Belka 121 B R25x40 C30/37 Belka żelbetowa Belka 122 B R25x40 C30/37 Belka żelbetowa Belka 123 B R25x40 C30/37 Belka żelbetowa Belka 124 B R25x40 C30/37 Belka żelbetowa Belka 125 B R25x40 C30/37 Belka żelbetowa Belka 126 B R25x40 C30/37 Belka żelbetowa Belka 127 B R25x40 C30/37 Belka żelbetowa Belka 128 B R25x40 C30/37 Belka żelbetowa Belka 129 B R25x40 C30/37 Belka żelbetowa Belka 130 B R25x40 C30/37 Belka żelbetowa Belka 131 B R25x40 C30/37 Belka żelbetowa Belka 132 B R25x40 C30/37 Belka żelbetowa Belka 133 B R25x40 C30/37 Belka żelbetowa Belka 134 B R25x40 C30/37 Belka żelbetowa Belka 135 B R25x40 C30/37 Belka żelbetowa Belka 136 B R25x40 C30/37 Belka żelbetowa Belka 140 B R25x60 C30/37 Belka żelbetowa Belka 141 B R25x80 C30/37 Belka żelbetowa Belka 143 S R30x50 C30/37 Słup żelbetowy Słup 144 S R20x69 C30/37 Słup żelbetowy Słup 145 S R20x69 C30/37 Słup żelbetowy Słup 146 S R20x69 C30/37 Słup żelbetowy Słup 147 S R20x69 C30/37 Słup żelbetowy Słup 148 S R20x69 C30/37 Słup żelbetowy Słup 149 S R20x69 C30/37 Słup żelbetowy Słup 150 S R20x69 C30/37 Słup żelbetowy Słup

33 151 S R30x50 C30/37 Słup żelbetowy Słup 152 S R30x50 C30/37 Słup żelbetowy Słup 153 S R20x69 C30/37 Słup żelbetowy Słup 154 S R20x69 C30/37 Słup żelbetowy Słup 155 S R20x69 C30/37 Słup żelbetowy Słup 156 S R20x69 C30/37 Słup żelbetowy Słup 157 S R20x69 C30/37 Słup żelbetowy Słup 158 S R20x69 C30/37 Słup żelbetowy Słup 159 S R20x69 C30/37 Słup żelbetowy Słup 160 S R20x69 C30/37 Słup żelbetowy Słup 161 S R20x69 C30/37 Słup żelbetowy Słup 162 S R20x69 C30/37 Słup żelbetowy Słup 163 S R20x69 C30/37 Słup żelbetowy Słup 164 S R20x69 C30/37 Słup żelbetowy Słup 165 S R20x69 C30/37 Słup żelbetowy Słup 166 S R20x69 C30/37 Słup żelbetowy Słup 167 S R20x69 C30/37 Słup żelbetowy Słup 168 S R20x69 C30/37 Słup żelbetowy Słup 169 S R20x69 C30/37 Słup żelbetowy Słup 170 S R20x69 C30/37 Słup żelbetowy Słup 171 B R30x60 C30/37 Belka żelbetowa Belka 172 B R30x60 C30/37 Belka żelbetowa Belka 173 B R30x60 C30/37 Belka żelbetowa Belka 174 B R30x60 C30/37 Belka żelbetowa Belka 175 B R30x60 C30/37 Belka żelbetowa Belka 176 B R30x60 C30/37 Belka żelbetowa Belka 177 B R30x60 C30/37 Belka żelbetowa Belka 178 B R30x60 C30/37 Belka żelbetowa Belka 179 B R30x60 C30/37 Belka żelbetowa Belka 180 B R30x60 C30/37 Belka żelbetowa Belka 181 B R30x60 C30/37 Belka żelbetowa Belka 182 B R30x60 C30/37 Belka żelbetowa Belka 183 B R30x60 C30/37 Belka żelbetowa Belka 184 B R30x60 C30/37 Belka żelbetowa Belka 185 B R30x60 C30/37 Belka żelbetowa Belka 186 B R30x60 C30/37 Belka żelbetowa Belka 187 B R30x60 C30/37 Belka żelbetowa Belka 188 B R30x60 C30/37 Belka żelbetowa Belka 189 B R30x60 C30/37 Belka żelbetowa Belka 190 B R30x60 C30/37 Belka żelbetowa Belka 191 B R30x60 C30/37 Belka żelbetowa Belka 192 B R30x60 C30/37 Belka żelbetowa Belka

34 193 B R30x60 C30/37 Belka żelbetowa Belka 194 B R30x60 C30/37 Belka żelbetowa Belka 195 B R30x60 C30/37 Belka żelbetowa Belka 196 B R30x60 C30/37 Belka żelbetowa Belka 197 S R25x25 C30/37 Słup żelbetowy Słup

35 3.6.3 Strop na poz. +3,60m Widok ogólny kondygnacji powtarzalnej z numeracją belek Widok obliczanych słupów kondygnacji +3,60m

36 Mapy sił wewnętrznych-obwiednie - Mxx - Myy

37 Mapy zarysowania - w kierunku X dolne - w kierunku Y dolne

38 - w kierunku X górne - w kierunku Y górne

39 Mapa ilości niezbędnego zbrojenia - w kierunku X dolne - w kierunku Y dolne

40 - wkierunku X górne - w kierunku Y górne Przyjęto zbrojenie krzyżowe dwukierunkowe w postaci prętów Ø12 co 10 do 15cm, górą i dołem.

41 Belki i słupy kond. +3,60 Tabela: charakterystyki belek Pręt Przekrój Materiał Typ Obiekt konstrukcyjny 1 B R45x45 C30/37 Belka żelbetowa Belka 3 S R30x50 C30/37 Słup żelbetowy Słup 5 S R20x69 C30/37 Słup żelbetowy Słup 6 S R20x69 C30/37 Słup żelbetowy Słup 7 S R20x69 C30/37 Słup żelbetowy Słup 8 S R20x69 C30/37 Słup żelbetowy Słup 9 S R20x69 C30/37 Słup żelbetowy Słup 10 S R20x69 C30/37 Słup żelbetowy Słup 26 S R40x40 C30/37 Słup żelbetowy Słup 27 S R40x40 C30/37 Słup żelbetowy Słup 28 S R40x40 C30/37 Słup żelbetowy Słup 29 S R40x40 C30/37 Słup żelbetowy Słup 30 S R25x25 C30/37 Słup żelbetowy Słup 31 S R25x25 C30/37 Słup żelbetowy Słup 32 S R25x25 C30/37 Słup żelbetowy Słup 33 S R25x25 C30/37 Słup żelbetowy Słup 34 S R25x25 C30/37 Słup żelbetowy Słup 35 B R45x45 C30/37 Belka żelbetowa Belka 36 B R45x45 C30/37 Belka żelbetowa Belka 37 B R45x45 C30/37 Belka żelbetowa Belka 38 B R25x40 C30/37 Belka żelbetowa Belka 39 B R45x45 C30/37 Belka żelbetowa Belka 40 B R45x45 C30/37 Belka żelbetowa Belka 41 B R45x45 C30/37 Belka żelbetowa Belka 42 B R45x45 C30/37 Belka żelbetowa Belka 43 B R45x45 C30/37 Belka żelbetowa Belka 44 B R45x45 C30/37 Belka żelbetowa Belka 49 S R20x69 C30/37 Słup żelbetowy Słup 51 S R20x69 C30/37 Słup żelbetowy Słup 55 B R25x40 C30/37 Belka żelbetowa Belka 56 B R25x40 C30/37 Belka żelbetowa Belka 60 S R20x69 C30/37 Słup żelbetowy Słup 61 S R20x69 C30/37 Słup żelbetowy Słup 62 S R20x69 C30/37 Słup żelbetowy Słup 63 S R20x69 C30/37 Słup żelbetowy Słup 64 S R30x50 C30/37 Słup żelbetowy Słup 65 B R30x40 C30/37 Belka żelbetowa Belka 66 S R20x69 C30/37 Słup żelbetowy Słup 67 S R20x69 C30/37 Słup żelbetowy Słup 68 S R20x69 C30/37 Słup żelbetowy Słup 69 S R25x25 C30/37 Słup żelbetowy Słup 70 S R25x25 C30/37 Słup żelbetowy Słup 71 S R25x25 C30/37 Słup żelbetowy Słup 72 S R25x25 C30/37 Słup żelbetowy Słup 73 B R25x60 C30/37 Belka żelbetowa Belka 74 S R20x69 C30/37 Słup żelbetowy Słup

42 75 S R20x69 C30/37 Słup żelbetowy Słup 76 S R20x69 C30/37 Słup żelbetowy Słup 77 S R20x69 C30/37 Słup żelbetowy Słup 78 S R20x69 C30/37 Słup żelbetowy Słup 79 S R20x69 C30/37 Słup żelbetowy Słup 80 S R20x69 C30/37 Słup żelbetowy Słup 82 S R25x25 C30/37 Słup żelbetowy Słup 90 S R25x25 C30/37 Słup żelbetowy Słup 91 S R25x25 C30/37 Słup żelbetowy Słup 92 S R25x25 C30/37 Słup żelbetowy Słup 93 S R25x25 C30/37 Słup żelbetowy Słup 94 S R25x69 C30/37 Słup żelbetowy Słup 95 S R25x25 C30/37 Słup żelbetowy Słup 98 S R25x25 C30/37 Słup żelbetowy Słup 99 S R25x25 C30/37 Słup żelbetowy Słup 100 S R25x25 C30/37 Słup żelbetowy Słup 101 S R25x25 C30/37 Słup żelbetowy Słup 102 S R25x25 C30/37 Słup żelbetowy Słup 103 S R25x25 C30/37 Słup żelbetowy Słup 104 S R25x25 C30/37 Słup żelbetowy Słup 105 S R25x25 C30/37 Słup żelbetowy Słup 106 B R30x40 C30/37 Belka żelbetowa Belka 108 B R25x60 C30/37 Belka żelbetowa Belka 113 S R25x50 C30/37 Słup żelbetowy Słup 116 S R25x25 C30/37 Słup żelbetowy Słup 117 S R25x25 C30/37 Słup żelbetowy Słup 118 S R25x25 C30/37 Słup żelbetowy Słup 119 S R25x25 C30/37 Słup żelbetowy Słup 120 S R25x25 C30/37 Słup żelbetowy Słup 121 S R25x25 C30/37 Słup żelbetowy Słup 127 S R25x50 C30/37 Słup żelbetowy Słup 128 S R25x25 C30/37 Słup żelbetowy Słup 130 S R25x25 C30/37 Słup żelbetowy Słup 131 S R25x25 C30/37 Słup żelbetowy Słup 132 S R25x25 C30/37 Słup żelbetowy Słup 145 S R25x25 C30/37 Słup żelbetowy Słup 146 S R30x50 C30/37 Słup żelbetowy Słup 147 S R25x25 C30/37 Słup żelbetowy Słup 148 S R25x25 C30/37 Słup żelbetowy Słup 149 S R25x25 C30/37 Słup żelbetowy Słup 150 S R25x25 C30/37 Słup żelbetowy Słup 151 S R25x25 C30/37 Słup żelbetowy Słup 152 S R25x25 C30/37 Słup żelbetowy Słup 154 S R25x25 C30/37 Słup żelbetowy Słup 155 S R25x25 C30/37 Słup żelbetowy Słup 156 S R25x25 C30/37 Słup żelbetowy Słup 157 B R25x60 C30/37 Belka żelbetowa Belka 161 B R25x60 C30/37 Belka żelbetowa Belka 162 B R25x60 C30/37 Belka żelbetowa Belka 164 B R25x40 C30/37 Belka żelbetowa Belka 165 B R25x60 C30/37 Belka żelbetowa Belka

43 166 B R25x60 C30/37 Belka żelbetowa Belka 167 B R25x60 C30/37 Belka żelbetowa Belka 175 B R25x40 C30/37 Belka żelbetowa Belka 176 B R25x40 C30/37 Belka żelbetowa Belka 177 B R25x40 C30/37 Belka żelbetowa Belka 178 B R25x40 C30/37 Belka żelbetowa Belka 179 B R25x40 C30/37 Belka żelbetowa Belka 180 B R25x40 C30/37 Belka żelbetowa Belka 181 B R25x40 C30/37 Belka żelbetowa Belka 183 B R25x40 C30/37 Belka żelbetowa Belka 185 B R25x40 C30/37 Belka żelbetowa Belka 186 B R25x40 C30/37 Belka żelbetowa Belka 187 B R25x40 C30/37 Belka żelbetowa Belka 188 B R25x40 C30/37 Belka żelbetowa Belka 189 B R25x60 C30/37 Belka żelbetowa Belka 190 B R30x60 C30/37 Belka żelbetowa Belka 191 B R30x60 C30/37 Belka żelbetowa Belka 192 B R30x60 C30/37 Belka żelbetowa Belka 193 B R30x60 C30/37 Belka żelbetowa Belka 194 B R30x60 C30/37 Belka żelbetowa Belka 195 B R30x60 C30/37 Belka żelbetowa Belka 196 B R30x60 C30/37 Belka żelbetowa Belka 197 B R30x60 C30/37 Belka żelbetowa Belka 198 B R30x60 C30/37 Belka żelbetowa Belka 199 S R25x25 C30/37 Słup żelbetowy Słup 201 B R25x60 C30/37 Belka żelbetowa Belka Belki żelbetowe Belka BŻ 0.03 (44,39,40) i (41,42,43) Belka: Belka Ilość: Charakterystyki materiałów: Beton : C30/37 fck = 30,00 (MPa) prostokątny rozkład naprężeń [3.1.7(3) Gęstość : 2501,36 (kg/m3) Średnica kruszywa : 20,0 (mm) Zbrojenie podłużne: : B500Cfyk = 500,00 (MPa) gałąź pozioma wykresu naprężenieodkształcenie Klasa ciągliwości : C Zbrojenie poprzeczne: : B500Cfyk = 500,00 (MPa) 2.2 Geometria: Przęsło Pozycja Pl L Pp (m) (m) (m) P1 Przęsłowe 0,25 2,15 0,25 Rozpiętość obliczeniowa: L o = 2,40 (m)

44 Przekrój od 0,00 do 2,15 (m) 45,0 x 45,0 (cm) Bez lewej płyty Bez prawej płyty Przęsło Pozycja Pl L Pp (m) (m) (m) P2 Przęsłowe 0,25 3,47 0,40 Rozpiętość obliczeniowa: L o = 3,80 (m) Przekrój od 0,00 do 3,47 (m) 45,0 x 45,0 (cm) Bez lewej płyty Bez prawej płyty Przęsło Pozycja Pl L Pp (m) (m) (m) P3 Przęsłowe 0,40 0,90 0,30 Rozpiętość obliczeniowa: L o = 1,25 (m) Przekrój od 0,00 do 0,90 (m) 45,0 x 45,0 (cm) Bez lewej płyty Bez prawej płyty 2.3 Opcje obliczeniowe: Regulamin kombinacji : PN-EN 1990:2004 Obliczenia wg normy : PN-EN :2008 Dyspozycje sejsmiczne : brak wymagań Belka prefabrykowana : nie Otulina zbrojenia : dolna c = 3,0 (cm) : boczna c1= 3,0 (cm) : górna c2= 3,0 (cm) Odchyłki otuliny : Cdev = 1,0(cm), Cdur = 0,0(cm) Współczynnik 2 =0.50 : obciążenie długotrwałe lub cykliczne Metoda obliczania ścinania : krzyżulców ukośnych 2.4 Wyniki obliczeniowe: Zwiększono ilość zbrojenia podłużnego z uwagi na rysy prostopadłe Oddziaływania w SGN Przęsłowe Mt maks Mt min Ml Mp Ql Qp (kn*m) (kn*m) (kn*m) (kn*m) (kn) (kn) P1 0,00-40,49-11,80-90,45 32,94-132,99 P2 119,44-17,57-78,45-230,32 291,89-420,97 P3 0,00-197,79-243,14-35,47 396,85 159,50

45 [kn*m] Moment zginający SGN: M Mr Mt Mc [m] [kn] Siła poprzeczna SGN: V Vr Vc(strzemion) Vc(całkowita) [m] Oddziaływania w SGU Przęsłowe Mt maks Mt min Ml Mp Ql Qp (kn*m) (kn*m) (kn*m) (kn*m) (kn) (kn) P1 0,00-31,12-8,49-79,40 17,01-106,65 P2 108,09 0,00-67,71-215,45 263,35-388,98 P3 0,00-126,39-229,90-10,66 373,04 155,04

46 [kn*m] Moment zginający SGU: M_r Mr_r Mc_r Mc_qp M_qp Mr_qp [kn] Siła poprzeczna SGU: V_r Vr_r V_qp Vr_qp [m] [m] [0.1%] Odkształcenia: At Ac B [m] [MPa] Naprężenia: Ats Acs Bs [m] Teoretyczna powierzchnia zbrojenia Przęsłowe Przęsłowe (cm2) Podpora lewa (cm2) Podpora prawa (cm2) dolne górne dolne górne dolne górne P1 0,00 0,00 0,00 0,70 0,00 5,67 P2 8,22 0,00 0,00 4,80 8,22 16,11 P3 10,63 0,00 10,63 17,20 0,00 2,12

47 30 20 [cm2] Powierzchnia zbrojenia na zginanie: Abt Abr Abmin [m] [cm2/m] Powierzchnia zbrojenia na ścinanie: Ast Ast_strut Asr AsHang Ugięcie i zarysowanie [m] wt(qp) całkowite od kombinacji quasi-permanentnej wt(qp)dop dopuszczalne od kombinacji quasi-permanentnej Dwt(QP) przyrost ugiec od obciazen kombinacji prawie-stalej po wzniesieniu konstrukcji Dwt(QP)dop dopuszczalny przyrost ugiec od obciazen kombinacji prawie-stalej po wzniesieniu konstrukcji wk - szerokość rozwarcia rysy prostopadłej do osi elementu Przęsłowe wt(qp) wt(qp)dop Dwt(QP) Dwt(QP)dop wk (cm) (cm) (cm) (cm) (mm) P1 0,0 1,0 0,0 0,0 0,1 P2 0,4 1,5 0,1 0,0 0,2 P3 0,0 0,5 0,0 0,0 0,0 2.5 Wyniki teoretyczne - szczegółowe: P1 : Przęsłowe od 0,25 do 2,40 (m) SGN SGU Odcięta M maks M min M maks M min A dolne A górne (m) (kn*m) (kn*m) (kn*m) (kn*m) (cm2) (cm2) 0,25 0,00-11,80 0,00-8,49 0,00 0,70

48 0,36 0,00-11,80 0,00-6,53 0,00 0,70 0,60 0,00-6,49 0,00-3,52 0,00 0,38 0,84 0,00-2,25 0,00-5,14 0,00 0,34 1,08 0,00-7,62 0,00-6,66 0,00 0,45 1,32 0,00-13,61 0,00-13,02 0,00 0,87 1,56 0,00-26,86 0,00-18,28 0,00 1,60 1,80 0,00-40,49 0,00-31,12 0,00 2,42 2,04 0,00-67,57 0,00-41,81 0,00 4,08 2,28 0,00-90,45 0,00-67,13 0,00 5,51 2,40 0,00-90,45 0,00-79,40 0,00 5,67 SGN SGU Odcięta V maks V maks afp (m) (kn) (kn) (mm) 0,25 32,94 17,01 0,0 0,36 32,17 16,44 0,0 0,60-0,51-6,19 0,0 0,84-2,12-7,39 0,0 1,08-28,26-25,87 0,0 1,32-29,86-27,06 0,0 1,56-64,45-52,90 0,0 1,80-66,06-54,10 0,0 2,04-130,61-104,89 0,0 2,28-132,22-106,08 0,1 2,40-132,99-106,65 0, P2 : Przęsłowe od 2,65 do 6,12 (m) SGN SGU Odcięta M maks M min M maks M min A dolne A górne A ściskane (m) (kn*m) (kn*m) (kn*m) (kn*m) (cm2) (cm2) (cm2) 2,65 0,00-78,45 0,00-67,71 0,00 4,80 0,00 2,90 30,05-58,28 0,00-3,90 1,70 3,32 0,00 3,28 82,07-3,55 58,05 0,00 4,96 0,21 0,00 3,66 110,99-0,00 93,75 0,00 6,81 0,00 0,00 4,04 119,44-0,00 108,09 0,00 7,85 0,00 0,00 4,42 116,28-0,00 101,00 0,00 7,31 0,00 0,00 4,80 100,75-0,00 79,06 0,00 6,16 0,00 0,00 5,18 63,85-17,57 33,91 0,00 3,74 1,01 0,00 5,56 19,46-93,16 0,00-37,24 1,14 5,59 0,00 5,94 0,00-230,32 0,00-145,27 0,00 14,86 0,00 6,12 0,00-230,32 0,00-215,45 8,22 16,11 8,22 SGN SGU Odcięta V maks V maks afp (m) (kn) (kn) (mm) 2,65 291,89 263,35 0,1 2,90 241,83 213,73 0,0 3,28 144,34 131,07 0,1 3,66 69,69 57,08 0,1 4,04 19,55 17,48 0,1 4,42-26,57-20,82 0,1 4,80-101,22-94,81 0,1 5,18-165,82-150,49 0,0 5,56-240,47-224,48 0,0 5,94-385,67-353,98 0,2 6,12-420,97-388,98 0, P3 : Przęsłowe od 6,52 do 7,42 (m) SGN SGU Odcięta M maks M min M maks M min A dolne A górne A ściskane (m) (kn*m) (kn*m) (kn*m) (kn*m) (cm2) (cm2) (cm2) 6,52 0,00-243,14 0,00-229,90 10,63 17,20 10,63 6,57 0,00-243,14 0,00-211,12 7,50 15,78 7,50 6,69 0,00-243,14 0,00-167,23 0,00 15,78 0,00 6,82 0,00-197,79 0,00-126,39 0,00 12,58 0,00 6,94 0,00-152,61 0,00-95,60 0,00 9,52 0,00 7,07 0,00-114,55 0,00-66,43 0,00 7,04 0,00 7,20 0,00-82,72 0,00-40,30 0,00 5,02 0,00

49 7,32 0,00-53,75 0,00-24,49 0,00 3,23 0,00 7,42 0,00-35,47 0,00-10,66 0,00 2,12 0,00 SGN SGU Odcięta V maks V maks afp (m) (kn) (kn) (mm) 6,52 396,85 373,04 0,3 6,57 387,02 363,29 0,2 6,69 362,43 338,92 0,2 6,82 337,84 314,55 0,2 6,94 257,36 245,57 0,2 7,07 232,77 221,20 0,1 7,20 208,18 196,83 0,0 7,32 176,36 171,75 0,0 7,42 159,50 155,04 0,0 2.6 Zbrojenie: P1 : Przęsłowe od 0,25 do 2,40 (m) Zbrojenie podłużne: montażowe (dolne) (B500C) 5 8 l = 2,63 od 0,04 do 2,67 podporowe (B500C) 5 25 l = 4,36 od 0,04 do 4,03 Zbrojenie poprzeczne: główne (B500C) strzemiona 24 8 l = 0,53 e = 1*0,09 + 7*0,28 (m) 2 8 l = 1,58 e = 1*1,77 + 1*0,28 (m) 6 8 l = 1,54 e = 1*0,09 + 5*0,28 (m) szpilki 24 8 l = 0,53 e = 1*0,09 + 7*0,28 (m) 2 8 l = 1,58 e = 1*1,77 + 1*0,28 (m) 6 8 l = 1,54 e = 1*0,09 + 5*0,28 (m) P2 : Przęsłowe od 2,65 do 6,12 (m) Zbrojenie podłużne: dolne (B500C) 5 25 l = 5,79 od 1,89 do 7,68 montażowe (górne) (B500C) 5 8 l = 1,91 od 3,28 do 5,19 podporowe (B500C) 5 25 l = 3,37 od 4,44 do 7, l = 3,42 od 4,34 do 7,63 Zbrojenie poprzeczne: główne (B500C) strzemiona 78 8 l = 0,53 e = 1*0,03 + 6*0,12 + 6*0, *0,08 (m) 26 8 l = 1,58 e = 1*0,03 + 6*0,12 + 6*0, *0,08 (m) szpilki 78 8 l = 0,53 e = 1*0,03 + 6*0,12 + 6*0, *0,08 (m) 26 8 l = 1,58 e = 1*0,03 + 6*0,12 + 6*0, *0,08 (m)

50 2.6.3 P3 : Przęsłowe od 6,52 do 7,42 (m) Zbrojenie podłużne: Zbrojenie poprzeczne: główne (B500C) strzemiona 27 8 l = 0,53 e = 1*0,00 + 6*0,08 + 2*0,12 (m) 9 8 l = 1,58 e = 1*0,00 + 6*0,08 + 2*0,12 (m) szpilki 27 8 l = 0,53 e = 1*0,00 + 6*0,08 + 2*0,12 (m) 9 8 l = 1,58 e = 1*0,00 + 6*0,08 + 2*0,12 (m) 3 Ilościowe zestawienie materiałów: Objętość betonu = 1,56 (m3) Powierzchnia deskowania = 10,29 (m2) Stal B500C Ciężar całkowity = 336,19 (kg) Gęstość = 215,05 (kg/m3) Średnia średnica = 13,3 (mm) Zestawienie według średnic: Średnica Długość Ciężar Ilość Ciężar łączny (mm) (m) (kg) (szt.) (kg) 8 0,53 0, ,87 8 1,54 0,61 6 3,65 8 1,58 0, ,02 8 1,91 0,75 5 3,77 8 2,63 1,04 5 5, ,37 12, , ,42 13, , ,36 16, , ,79 22, , Belka BŻ Poziom: Nazwa : Poziom odniesienia : --- Dopuszczalne rozwarcie rys : 0,30 (mm) Środowisko : XC1 Współczynnik pełzania betonu : = 2,50 Klasa cementu : N Wiek betonu w chwili obciążenia : 28 (dni) Wiek betonu : 50 (lat) Klasa konstrukcji : S4 Klasa odporności ogniowej : brak wymagań

51 2 Belka: Belka157 Ilość: Charakterystyki materiałów: Beton : C30/37 fck = 30,00 (MPa) prostokątny rozkład naprężeń [3.1.7(3) Gęstość : 2501,36 (kg/m3) Średnica kruszywa : 20,0 (mm) Zbrojenie podłużne: : B500Cfyk = 500,00 (MPa) gałąź pozioma wykresu naprężenieodkształcenie Klasa ciągliwości : C Zbrojenie poprzeczne: : B500B fyk = 500,00 (MPa) 2.2 Geometria: Przęsło Pozycja Pl L Pp (m) (m) (m) P1 Przęsłowe 0,25 6,87 0,25 Rozpiętość obliczeniowa: L o = 7,12 (m) Przekrój od 0,00 do 6,87 (m) 25,0 x 60,0 (cm) Bez lewej płyty Bez prawej płyty 2.3 Opcje obliczeniowe: Regulamin kombinacji : PN-EN 1990:2004 Obliczenia wg normy : PN-EN :2008 Dyspozycje sejsmiczne : brak wymagań Belka prefabrykowana : nie Otulina zbrojenia : dolna c = 3,0 (cm) : boczna c1= 3,0 (cm) : górna c2= 3,0 (cm) Odchyłki otuliny : Cdev = 1,0(cm), Cdur = 0,0(cm) Współczynnik 2 =0.50 : obciążenie długotrwałe lub cykliczne Metoda obliczania ścinania : krzyżulców ukośnych 2.4 Wyniki obliczeniowe: Zwiększono ilość zbrojenia podłużnego z uwagi na rysy prostopadłe Oddziaływania w SGN Przęsłowe Mt maks Mt min Ml Mp Ql Qp (kn*m) (kn*m) (kn*m) (kn*m) (kn) (kn) P1 139,62-0,98-51,89-36,47-122,20-103,37

52 [kn*m] Moment zginający SGN: M Mr Mt Mc [m] [kn] Siła poprzeczna SGN: V Vr Vc(strzemion) Vc(całkowita) Oddziaływania w SGU Przęsłowe Mt maks Mt min Ml Mp Ql Qp (kn*m) (kn*m) (kn*m) (kn*m) (kn) (kn) P1 93,39 0,00-28,73-30,48-83,28-70,85 [m]

53 [kn*m] Moment zginający SGU: M_r Mr_r Mc_r Mc_qp M_qp Mr_qp [m] [kn] Siła poprzeczna SGU: V_r Vr_r V_qp Vr_qp [m] [0.1%] Odkształcenia: At Ac B [m] [MPa] Naprężenia: Ats Acs Bs Teoretyczna powierzchnia zbrojenia Przęsłowe Przęsłowe (cm2) Podpora lewa (cm2) Podpora prawa (cm2) dolne górne dolne górne dolne górne P1 6,24 0,00 0,00 2,25 0,57 1,53 [m]

54 [cm2] Powierzchnia zbrojenia na zginanie: Abt Abr Abmin [m] [cm2/m] Powierzchnia zbrojenia na ścinanie: Ast Ast_strut Asr AsHang Ugięcie i zarysowanie wt(qp) całkowite od kombinacji quasi-permanentnej wt(qp)dop dopuszczalne od kombinacji quasi-permanentnej Dwt(QP) przyrost ugiec od obciazen kombinacji prawie-stalej po wzniesieniu konstrukcji Dwt(QP)dop dopuszczalny przyrost ugiec od obciazen kombinacji prawie-stalej po wzniesieniu konstrukcji [m] wk - szerokość rozwarcia rysy prostopadłej do osi elementu Przęsłowe wt(qp) wt(qp)dop Dwt(QP) Dwt(QP)dop wk (cm) (cm) (cm) (cm) (mm) P1 1,5 2,5 0,7 0,0 0,3 2.5 Wyniki teoretyczne - szczegółowe: P1 : Przęsłowe od 0,25 do 7,12 (m) SGN SGU Odcięta M maks M min M maks M min A dolne A górne (m) (kn*m) (kn*m) (kn*m) (kn*m) (cm2) (cm2) 0,25 0,00-51,89 0,00-28,73 0,00 2,25 0,84 0,00-66,09 0,00-44,87 0,00 2,88 1,55 21,34-24,43 0,00-1,05 0,85 0,97 2,26 78,93-0,98 43,77 0,00 3,45 0,04 2,97 119,78-0,00 76,02 0,00 5,31 0,00 3,69 138,29-0,00 93,39 0,00 6,18 0,00 4,40 139,62-0,00 93,15 0,00 6,24 0,00 5,11 127,50-0,00 78,79 0,00 5,67 0,00 5,82 95,99-0,00 51,05 0,00 4,22 0,00 6,54 45,74-15,08 11,37 0,00 1,93 0,63 7,12 13,68-36,47 1,99-30,48 0,57 1,53 SGN SGU

55 Odcięta V maks V maks afp (m) (kn) (kn) (mm) 0,25-122,20-83,28 0,0 0,84 68,18 47,67 0,2 1,55 99,26 68,52 0,0 2,26 77,85 52,75 0,1 2,97 55,63 36,86 0,2 3,69 10,81 5,24 0,3 4,40-13,00-11,38 0,3 5,11-35,54-26,92 0,2 5,82-72,21-51,31 0,2 6,54-90,32-63,08 0,0 7,12-103,37-70,85 0,0 2.6 Zbrojenie: P1 : Przęsłowe od 0,25 do 7,12 (m) Zbrojenie podłużne: dolne (B500C) 3 16 l = 7,22 od 0,09 do 7, l = 3,33 od 2,42 do 5,75 montażowe (górne) (B500B) 2 8 l = 3,62 od 2,59 do 6,21 podporowe (B500C) 3 16 l = 3,29 od 0,04 do 3, l = 1,99 od 5,59 do 7,33 Zbrojenie poprzeczne: główne (B500B) strzemiona 32 8 l = 1,48 e = 1*0, *0,16 + 2*0, *0,28 + 5*0,20 (m) szpilki 32 8 l = 1,48 e = 1*0, *0,16 + 2*0, *0,28 + 5*0,20 (m) 3 Ilościowe zestawienie materiałów: Objętość betonu = 1,11 (m3) Powierzchnia deskowania = 10,87 (m2) Stal B500C Ciężar całkowity = 64,50 (kg) Gęstość = 58,30 (kg/m3) Średnia średnica = 16,0 (mm) Zestawienie według średnic: Średnica Długość Ciężar Ilość Ciężar łączny (mm) (m) (kg) (szt.) (kg) 16 1,99 3,15 3 9, ,29 5, , ,33 5,25 1 5, ,22 11, ,20 Stal B500B Ciężar całkowity = 21,51 (kg) Gęstość = 19,44 (kg/m3) Średnia średnica = 8,0 (mm) Zestawienie według średnic:
