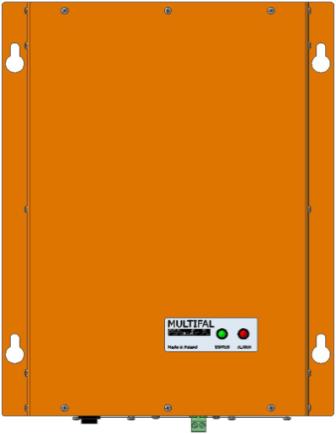

1 Najbardziej wszechstronne urządzenie do zasilania MULTIFAL Parametry Sposób pracy v PSPower

2 Główne cechy: MUTIFAL Basic: Funkcja zasilacza UPS (automatyczne przełączanie źródeł zasilania). Sinusoidalny przebieg napięcia wyjściowego falownik 4Q. Ładowanie akumulatora (algorytm cykliczny). Interfejs komunikacyjny RS485\MODBUS. Możliwa praca ciągła z akumulatora funkcja przetwornicy DC\AC. Sygnalizacja optyczna stanów pracy. Zdalny wyłącznik bezpieczeństwa EPO. MULTIFAL PV: Wszystkie funkcje Basic. Wbudowany fotowoltaiczny sterownik ładowania akumulatora z funkcją śledzenia maksymalnego punktu mocy MPPT oraz detekcją nocy. Funkcja kompensacji mocy czynnej odbiorników podłączonych do linii AC z wykorzystaniem energii fotowoltaicznej z zachowaniem pełnej. funkcjonalności UPS oszczędności w rachunkach za energię elektryczną. Sprawność AC-AC do 500%.

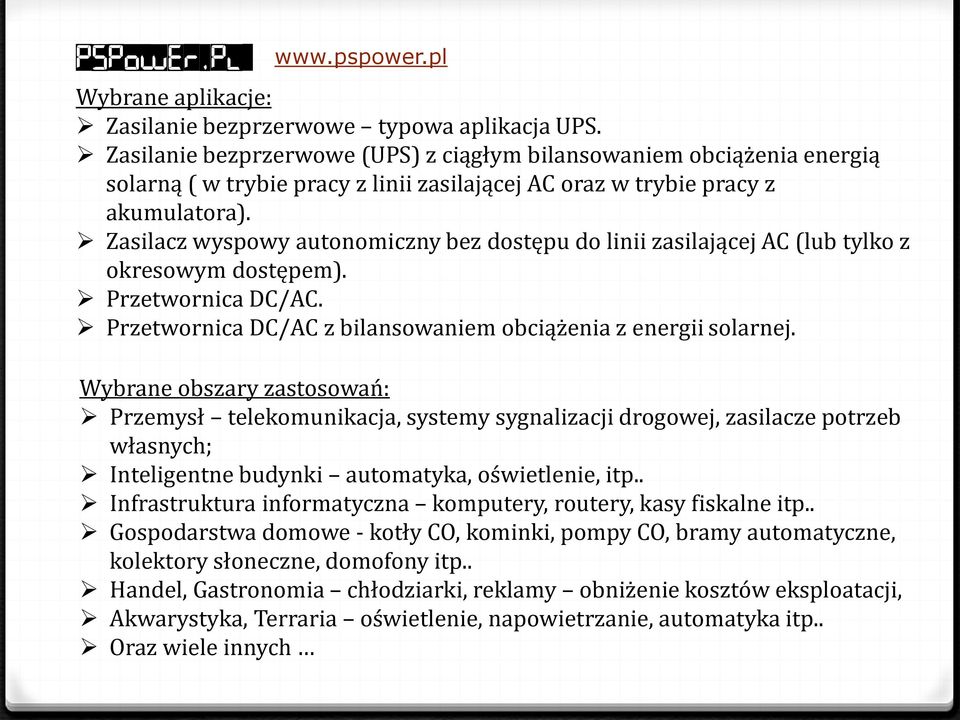

3 Wybrane aplikacje: Zasilanie bezprzerwowe typowa aplikacja UPS. Zasilanie bezprzerwowe (UPS) z ciągłym bilansowaniem obciążenia energią solarną ( w trybie pracy z linii zasilającej AC oraz w trybie pracy z akumulatora). Zasilacz wyspowy autonomiczny bez dostępu do linii zasilającej AC (lub tylko z okresowym dostępem). Przetwornica DC/AC. Przetwornica DC/AC z bilansowaniem obciążenia z energii solarnej. Wybrane obszary zastosowań: Przemysł telekomunikacja, systemy sygnalizacji drogowej, zasilacze potrzeb własnych; Inteligentne budynki automatyka, oświetlenie, itp.. Infrastruktura informatyczna komputery, routery, kasy fiskalne itp.. Gospodarstwa domowe - kotły CO, kominki, pompy CO, bramy automatyczne, kolektory słoneczne, domofony itp.. Handel, Gastronomia chłodziarki, reklamy obniżenie kosztów eksploatacji, Akwarystyka, Terraria oświetlenie, napowietrzanie, automatyka itp.. Oraz wiele innych

4 Aplikacje, zasada działania

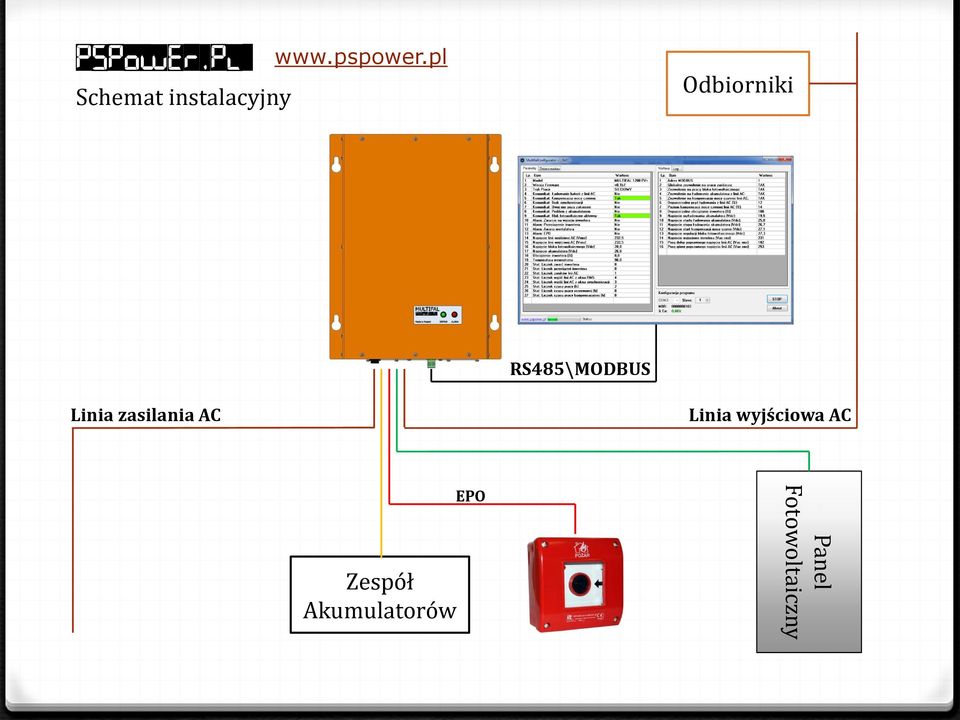

5 Schemat instalacyjny Odbiorniki RS485\MODBUS Linia zasilania AC Linia wyjściowa AC Zespół Akumulatorów EPO Panel Fotowoltaiczny

6 Praca z linii AC. Odbiorniki RS485\MODBUS Linia zasilania AC Linia wyjściowa AC EPO Zespół Akumulatorów Podstawowym źródłem energii jest linia zasilająca AC.

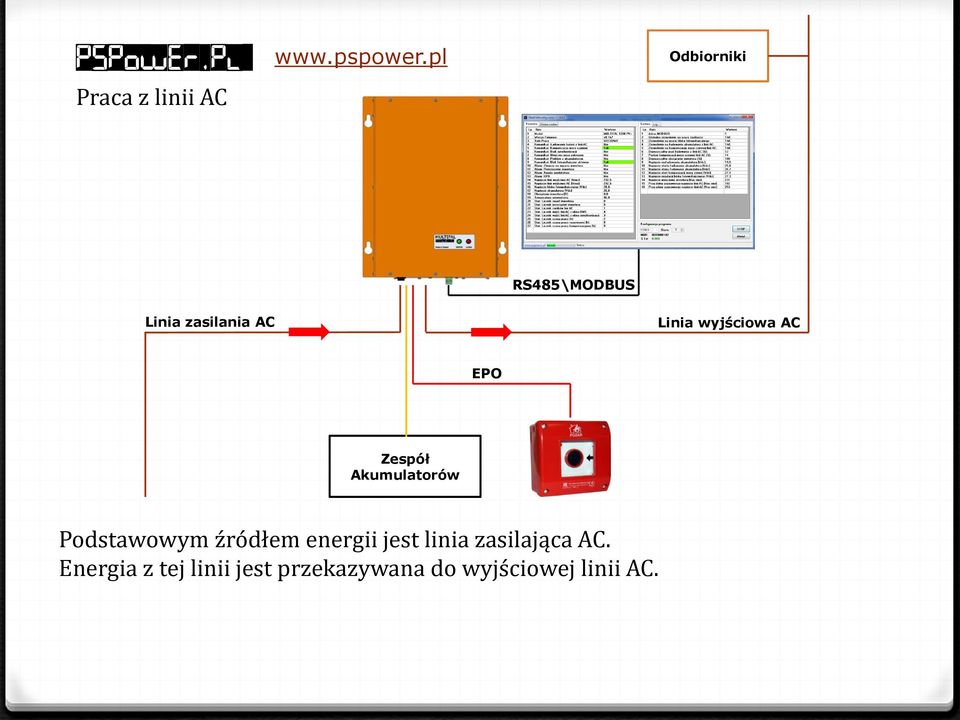

7 Praca z linii AC Odbiorniki RS485\MODBUS Linia zasilania AC Linia wyjściowa AC EPO Zespół Akumulatorów Podstawowym źródłem energii jest linia zasilająca AC. Energia z tej linii jest przekazywana do wyjściowej linii AC.

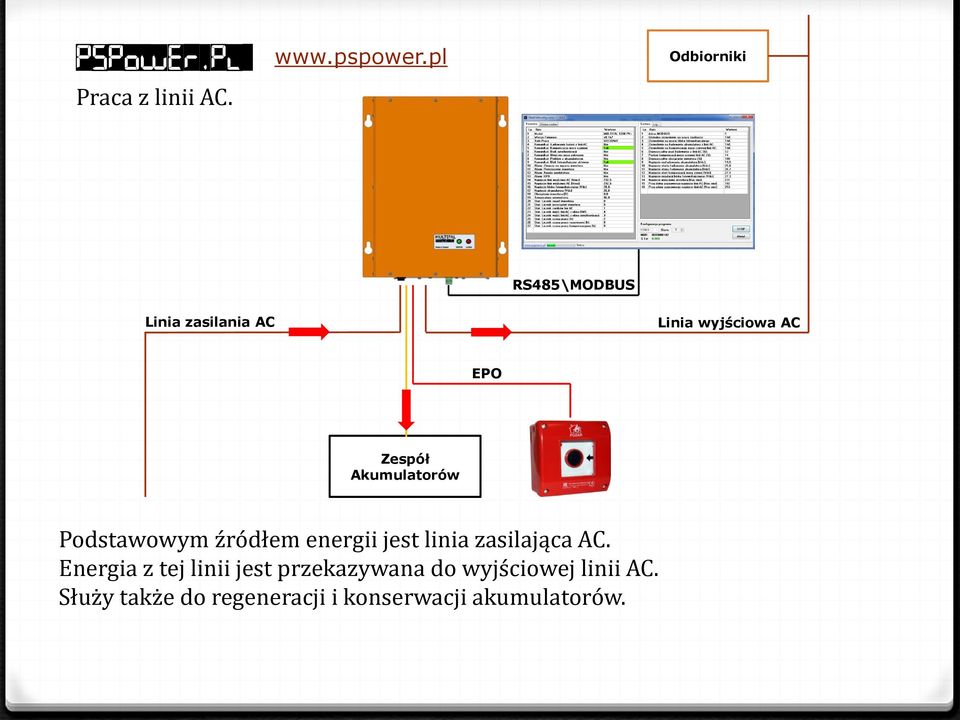

8 Praca z linii AC. Odbiorniki RS485\MODBUS Linia zasilania AC Linia wyjściowa AC EPO Zespół Akumulatorów Podstawowym źródłem energii jest linia zasilająca AC. Energia z tej linii jest przekazywana do wyjściowej linii AC. Służy także do regeneracji i konserwacji akumulatorów.

9 Praca z linii AC. Odbiorniki RS485\MODBUS Linia zasilania AC Linia wyjściowa AC EPO Zespół Akumulatorów Podstawowym źródłem energii jest linia zasilająca AC. Energia z tej linii jest przekazywana do wyjściowej linii AC. Służy także to regeneracji i konserwacji akumulatorów. Szczegółowy monitoring stanu jest możliwy poprzez bezpłatne oprogramowanie.

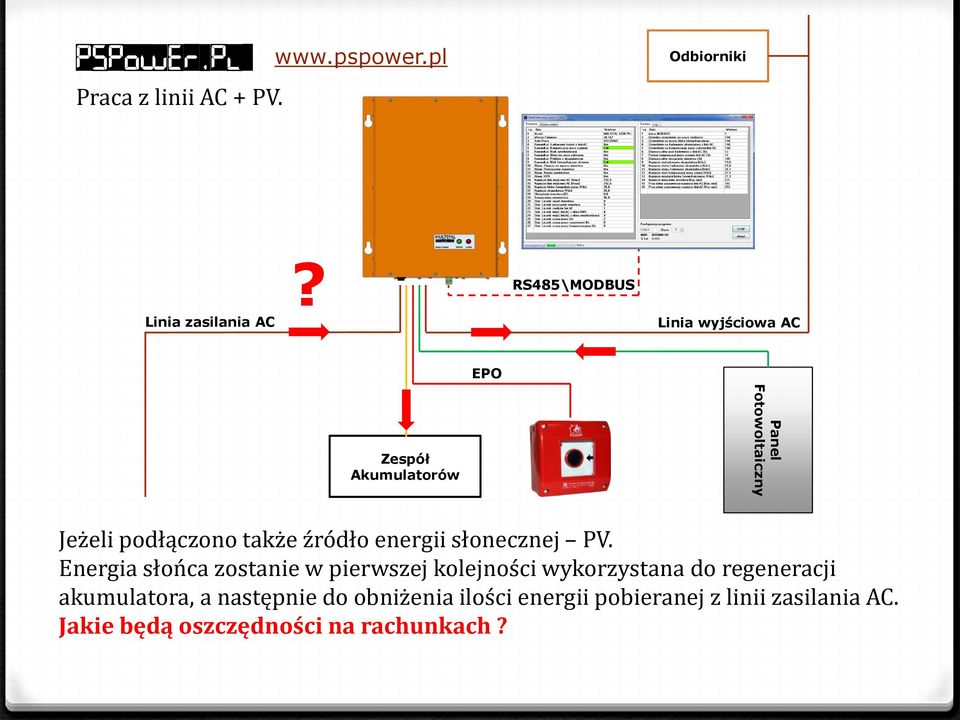

10 Praca z linii AC + PV. Odbiorniki RS485\MODBUS Linia zasilania AC Linia wyjściowa AC Zespół Akumulatorów EPO Panel Fotowoltaiczny Jeżeli podłączono także źródło energii słonecznej PV.

11 Praca z linii AC + PV. Odbiorniki RS485\MODBUS Linia zasilania AC Linia wyjściowa AC Zespół Akumulatorów EPO Panel Fotowoltaiczny Jeżeli podłączono także źródło energii słonecznej PV. Energia słońca zostanie w pierwszej kolejności wykorzystana do regeneracji akumulatora, a następnie do obniżenia ilości energii pobieranej z linii zasilania AC.

12 Praca z linii AC + PV. Odbiorniki? RS485\MODBUS Linia zasilania AC Linia wyjściowa AC Zespół Akumulatorów EPO Panel Fotowoltaiczny Jeżeli podłączono także źródło energii słonecznej PV. Energia słońca zostanie w pierwszej kolejności wykorzystana do regeneracji akumulatora, a następnie do obniżenia ilości energii pobieranej z linii zasilania AC. Jakie będą oszczędności na rachunkach?

13

14 Co to w praktyce oznacza? Ile można zaoszczędzić? Przykład 1. Moc podłączonych odbiorników = 150W Nasłonecznienie = 600W/m 2, co daje sprawność odniesienia = 500% Moc linii zasilania AC = 150W 500% 100% = 30W Zatem z linii zasilania AC zostanie pobrana tylko jedna piąta mocy odbiorników ( 30W zamiast 150W). Przykład 2. Moc podłączonych odbiorników = 300W Nasłonecznienie = 1000W/m 2, co daje sprawność odniesienia = 260% Moc linii zasilania AC = 300W 260% 100% = 115W Zatem z linii zasilania AC zostanie pobrana tylko jedna trzecia mocy odbiorników (115W zamiast 300W).

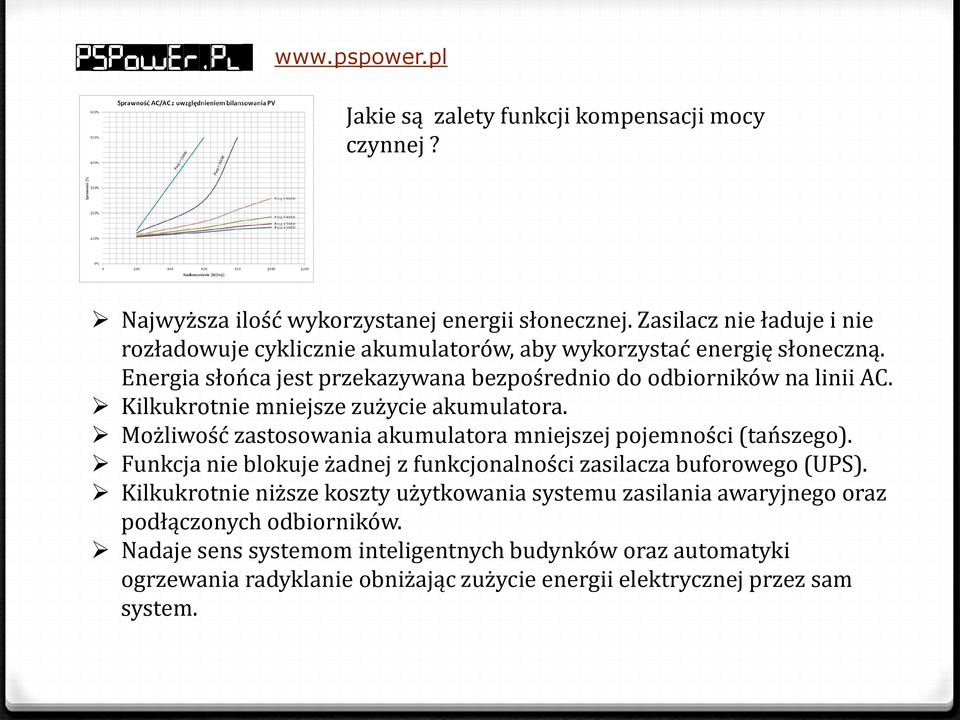

15 Jakie są zalety funkcji kompensacji mocy czynnej? Najwyższa ilość wykorzystanej energii słonecznej. Zasilacz nie ładuje i nie rozładowuje cyklicznie akumulatorów, aby wykorzystać energię słoneczną. Energia słońca jest przekazywana bezpośrednio do odbiorników na linii AC. Kilkukrotnie mniejsze zużycie akumulatora. Możliwość zastosowania akumulatora mniejszej pojemności (tańszego). Funkcja nie blokuje żadnej z funkcjonalności zasilacza buforowego (UPS). Kilkukrotnie niższe koszty użytkowania systemu zasilania awaryjnego oraz podłączonych odbiorników. Nadaje sens systemom inteligentnych budynków oraz automatyki ogrzewania radyklanie obniżając zużycie energii elektrycznej przez sam system.

16 Praca z akumulatora. Zanik zasilania z linii AC. Odbiorniki RS485\MODBUS Linia zasilania AC Linia wyjściowa AC EPO Zespół Akumulatorów Zanik zasilania na linii AC spowoduje natychmiastowe przełączenie na pracę z akumulatora. Odbiorniki będą podtrzymywane do momentu rozładowania akumulatora, jeżeli powróci zasilanie na linii AC, urządzenie automatycznie przełączy się na to źródło zasilania.

17 Praca z akumulatora. Zanik zasilania z linii AC. Dostępne źródło PV. Odbiorniki RS485\MODBUS Linia zasilania AC Linia wyjściowa AC Zespół Akumulatorów EPO Panel Fotowoltaiczny Jeżeli podłączono źródło energii słonecznej - PV. Energia słońca zostanie w pierwszej kolejności wykorzystana do zapewnienia zasilania odbiorników. Spowoduje to obniżenie lub wyzerowanie prądu akumulatora. Jeżeli energii słonecznej będzie w nadmiarze zostanie zużyta do ładowania akumulatora.

18 Praca z akumulatora. Zanik zasilania z linii AC. Dostępne źródło PV. Odbiorniki RS485\MODBUS Linia zasilania AC Linia wyjściowa AC Zespół Akumulatorów EPO Panel Fotowoltaiczny Przedstawiony sposób pracy zapewni ciągłość pracy lub znacznie dłuższe czasy podtrzymania zasilania jeżeli awaria linii AC nastąpi za dnia.

19 Praca jako zasilacz wyspowy. Linia zasilania AC jest nie podłączona. Odbiorniki RS485\MODBUS Linia wyjściowa AC Zespół Akumulatorów EPO Panel Fotowoltaiczny Jedynym źródłem energii jest panel fotowoltaiczny - PV. Aby układ pracował bez przerw to średnia energia dostarczona z PV powinna być większa od energii potrzebnej do zasilania odbiorników.

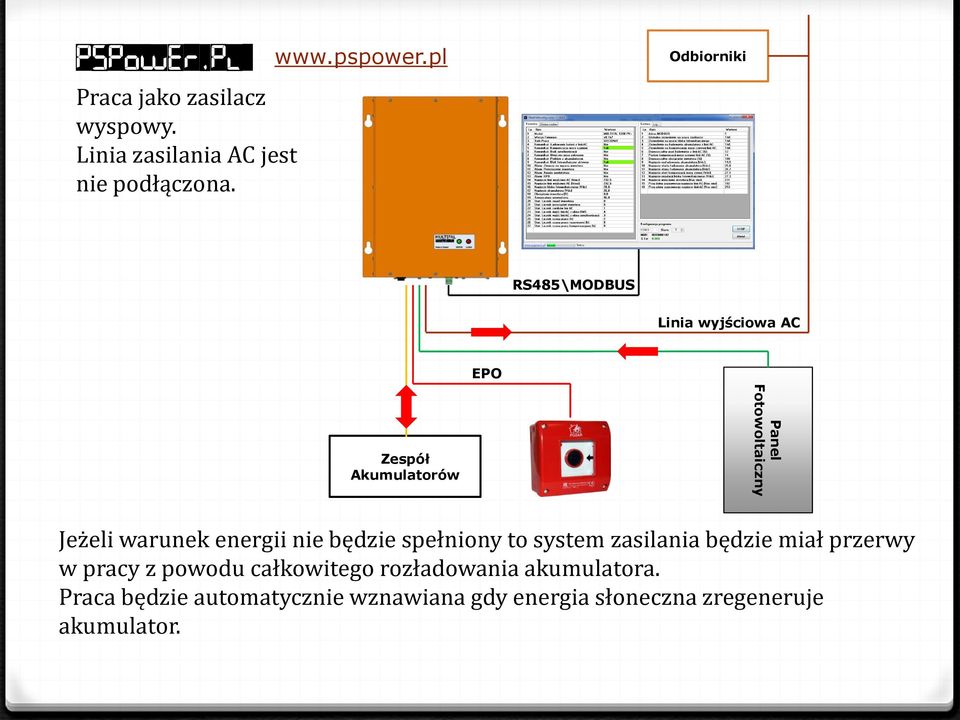

20 Praca jako zasilacz wyspowy. Linia zasilania AC jest nie podłączona. Odbiorniki RS485\MODBUS Linia wyjściowa AC Zespół Akumulatorów EPO Panel Fotowoltaiczny Jeżeli warunek energii nie będzie spełniony to system zasilania będzie miał przerwy w pracy z powodu całkowitego rozładowania akumulatora. Praca będzie automatycznie wznawiana gdy energia słoneczna zregeneruje akumulator.

21 Funkcja EPO Odbiorniki RS485\MODBUS Linia zasilania AC Linia wyjściowa AC Zespół Akumulatorów EPO Panel Fotowoltaiczny Funkcja EPO umożliwia natychmiastowe przerwanie zasilania odbiorów w sytuacji zagrożenia (pożar, porażenie itp. ).

22 Wybrane parametry objaśnienia

23 Sinusoidalny czterokwadrantowy falownik Praca z linii AC Praca z inwertera Falownik 4Q konstrukcja inwertera umożliwiająca przekazywanie energii w dowolnym kierunku (do i z akumulatora), pozwala na pracę z dowolnym charakterem obciążenia (rezystancyjne, indukcyjne, pojemnościowe lub mieszane) oraz kompensację mocy czynnej linii AC.

24 Sinusoidalny czterokwadrantowy falownik Praca z linii AC Praca z inwertera Wszystkie przełączenia źródeł zasilania AC odbywają się wpełni synchronicznie z kontynuacją fazy oscylogram. Typowa przerwa to 2-3ms. Funkcja kompensacji mocy czynnej odbywa się bez żadnych przełączeń falownik realizując to zadanie pracuje równolegle do linii AC.

25 Hybrydowy cykliczny algorytm ładowania akumulatorów U[V] Czas Akumulator nie jest ładowany i utrzymywany pod stałym napięciem. Układ ładowania stopniuje prąd i ustala cykle regeneracji w zależności od pojemności akumulatora, jego aktualnej kondycji, tempa przyjmowania energii. Algorytm ten radykalnie podwyższa żywotność akumulatora.

26 Funkcje konfigurowalne z poziomu oprogramowania: Zezwolenie lub zabronienie ładowania akumulatorów z zasilającej linii AC. Nastawa maksymalnego prądu ładowania z linii zasilającej AC. Aktywacja lub deaktywacja solarnego regulatora ładowania. Zezwolenie lub zabronienie kompensacji mocy czynnej odbiorników zwrotu energii na linię AC. Nastawa poziomu kompensacji mocy czynnej. W trybie zaawansowanym: - progi dla poprawnej linii zasilającej AC; - wartość generowanego napięcia AC; - progi algorytmu ładowania; - progi regulatora PV i kompensacji mocy czynnej;

27 Aplikacje specjalne

28 Praca redundantna z wspólnym akumulatorem system przykładowy. Odbiorniki Odbiorniki Odbiorniki Basic Basic PV Linia zasilająca AC faza 1 Linia zasilająca AC faza 2 Linia zasilająca AC faza 3 Zespół Akumulatorów Panel Fotowoltaiczny

29 Praca redundantna z wspólnym akumulatorem system przykładowy. Cechy \ zalety systemu: Redundancja i nadanie priorytetu dla krytycznych odbiorów. Przekazywanie wzajemne energii przez magistrale akumulatorów. Możliwość ładowania akumulatorów tylko z energii słonecznej. Przekazywanie energii słonecznej pomiędzy jednostkami. Monitoring i zarządzanie jednostek przez RS485/MODBUS. Możliwość mieszania jednostek o różnej funkcjonalności (Basic, PV) Rozmiary systemu ograniczone tylko pulą adresową ( do 240 szt.) Przy zasilaniu z wielu faz możliwe jest utrzymanie ciągłości zasilania przy awarii jednoczesnej nawet wszystkich faz; Możliwe wiele różnych konfiguracji systemu ( ilość, typ, zasilanie jednofazowe lub wielofazowe itp..).
