INSTRUKCJA MONTAŻU (Typ inwertor split)
|
|
- Damian Michałowski
- 8 lat temu
- Przeglądów:
Transkrypt
1 KLIMATYZATOR POKOJOWY INSTRUKCJA MONTAŻU (Typ inwertor split) Przed zainstalowaniem produktu należy przeczytać niniejszą instrukcję montażu. Jeśli przewód zasilający jest uszkodzony, jego wymiany może dokonać tylko wykwalifikowany serwisant. Prace montażowe mogą być przeprowadzone tylko przez wykwalifikowany personel zgodnie z obowiązującymi normami dotyczącymi okablowania. W celu usunięcia awarii lub dokonania konserwacji urządzenia, należy skontaktować się z wykwalifikowanym i certyfikowanym serwisem.

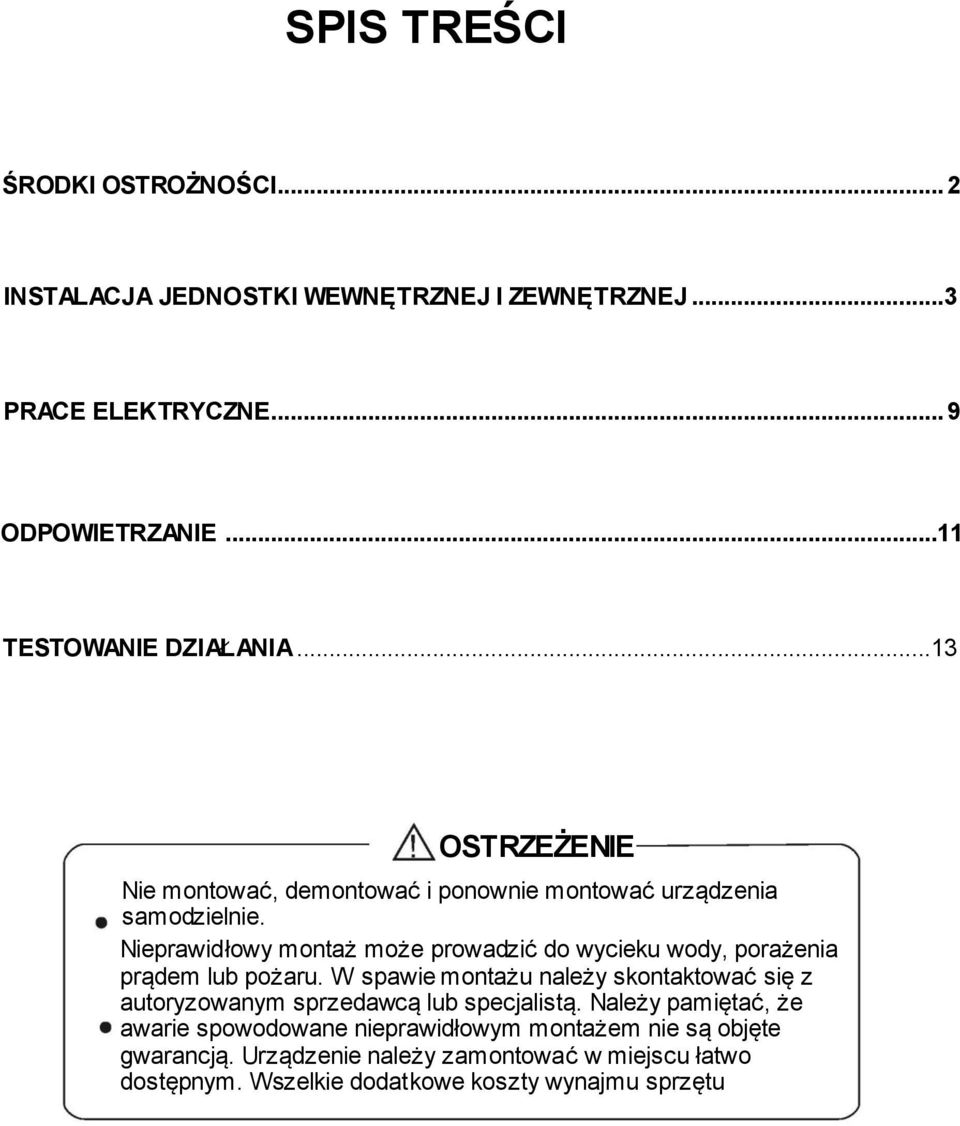

2 SPIS TREŚCI ŚRODKI OSTROŻNOŚCI... 2 INSTALACJA JEDNOSTKI WEWNĘTRZNEJ I ZEWNĘTRZNEJ...3 PRACE ELEKTRYCZNE... 9 ODPOWIETRZANIE...11 TESTOWANIE DZIAŁANIA...13 OSTRZEŻENIE Nie montować, demontować i ponownie montować urządzenia samodzielnie. Nieprawidłowy montaż może prowadzić do wycieku wody, porażenia prądem lub pożaru. W spawie montażu należy skontaktować się z autoryzowanym sprzedawcą lub specjalistą. Należy pamiętać, że awarie spowodowane nieprawidłowym montażem nie są objęte gwarancją. Urządzenie należy zamontować w miejscu łatwo dostępnym. Wszelkie dodatkowe koszty wynajmu sprzętu specjalistycznego w celu serwisowania urządzenia pozostają w gestii klienta.
3 ŚRODKI OSTROŻNOŚCI Dla zapewnienia bezpieczeństwa, należy zawsze przestrzegać poniższych wskazówek: Przed instalacją klimatyzatora należy przeczytać poniższe OSTRZEŻENIE. Należy przestrzegać podanych ostrzeżeń, ponieważ zawierają one ważne treści związane z bezpieczeństwem. Po przeczytaniu niniejszej instrukcji należy zachować ją na przyszłość wraz z instrukcją obsługi w poręcznym miejscu. Nie montować urządzenia samodzielnie. Nieprawidłowy montaż może prowadzić do obrażeń ciała w wyniku pożaru, porażenia prądem, spadnięcia urządzenia lub wycieku wody. Skontaktować się ze sprzedawcą lub wyspecjalizowanym instalatorem Montować urządzenie w miejscu, które może utrzymać ciężar urządzenia. W przypadku instalacji w miejscu niewystarczająco mocnym, urządzenie może spaść powodując obrażenia. Używać określonych przewodów do podłączenia jednostki wewnętrznej i zewnętrznej do płytki zaciskowej, aby zmniejszyć obciążenie poszczególnych sekcji OSTRZEŻENIE Nieprawidłowe podłączenie i mocowanie może spowodować pożar. Bezpiecznie przeprowadzić instalację zgodnie z instrukcją. Nieprawidłowy montaż może prowadzić obrażeń ciała w wyniku pożaru, porażenia prądem, spadnięcia urządzenia lub wycieku wody. Wykonać prace elektryczne zgodnie z instrukcją i stosować dedykowane źródło zasilania. Nieodpowiednia wydajność sieci lub niekompletna sieć może doprowadzić do pożaru lub porażenia prądem. Sprawdzić, czy czynnik chłodniczy nie wycieka po zakończeniu montażu. Stosować dostarczone części lub części przewidziane do montażu. Użycie wadliwych części może spowodować obrażenia z powodu pożaru, porażenia prądem, upadku urządzenia itp. Zamontować osłonę elektroniki panelu wewnętrznego i panel serwisowy jednostki zewnętrznej. Jeśli osłona elektroniki jednostki wewnętrznej i/lub panel serwisowy jednostki zewnętrznej nie są dobrze zamocowane, może to doprowadzić do pożaru lub porażenia prądem ze względu na kurz, wodę itp. Nie należy instalować urządzenia w miejscu ulatniania się łatwopalnego gazu. UWAGA Odwodnienie/rury należy montować zgodnie z instrukcją montażu. Jeśli gaz ulatnia się i gromadzi w pobliżu jednostki, może spowodować wybuch. W przypadku wystąpienia usterki w instalacji odwadniającej/orurowaniu, może nastąpić wyciek wody z urządzenia, powodując zmoczenie i uszkodzenie artykułów gospodarstwa domowego. 2 ZASADY BEZPIECZEŃSTWA

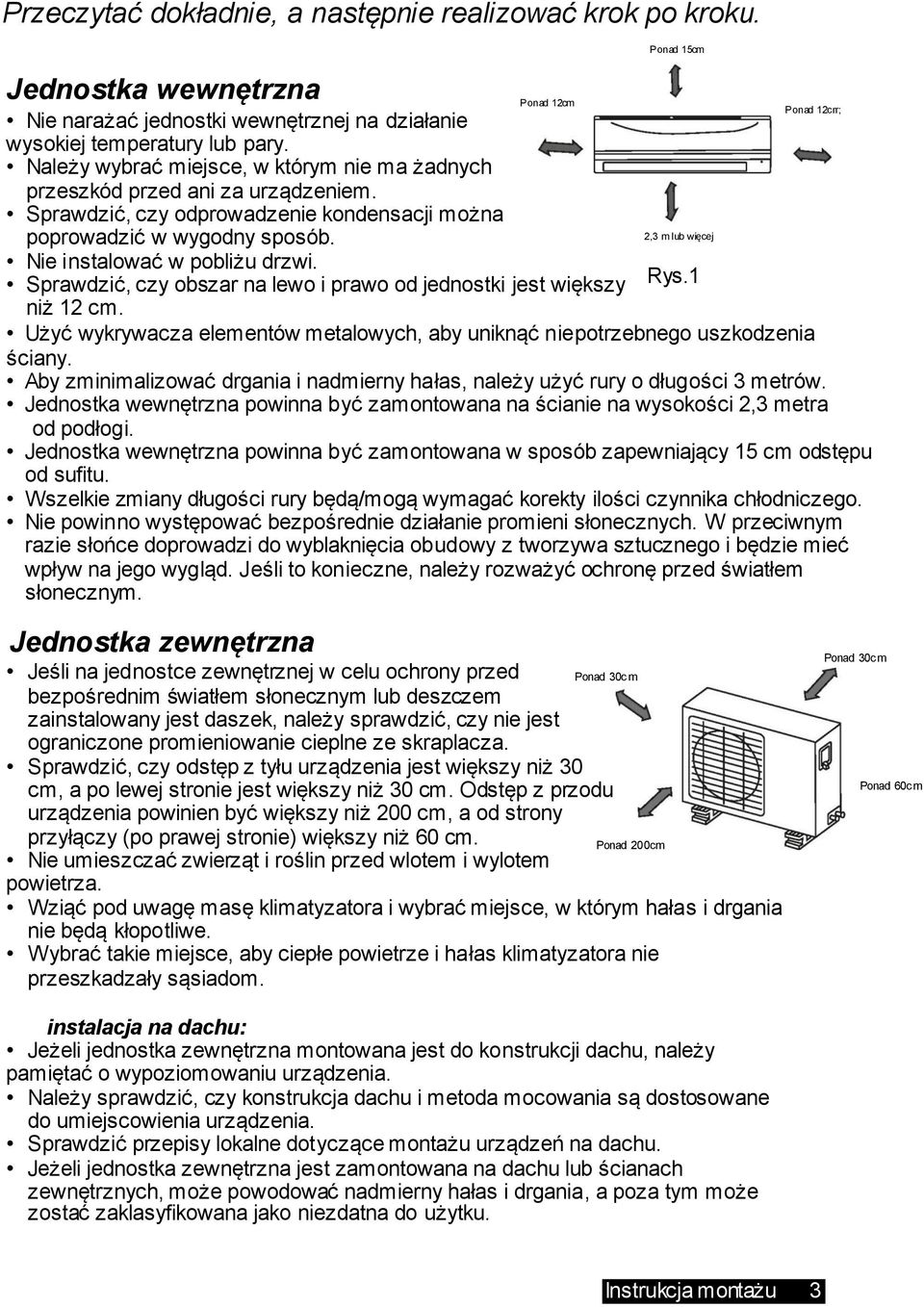

4 Przeczytać dokładnie, a następnie realizować krok po kroku. Jednostka wewnętrzna Nie narażać jednostki wewnętrznej na działanie wysokiej temperatury lub pary. Należy wybrać miejsce, w którym nie ma żadnych przeszkód przed ani za urządzeniem. Sprawdzić, czy odprowadzenie kondensacji można poprowadzić w wygodny sposób. Nie instalować w pobliżu drzwi. Ponad 12cm Ponad 15cm 2,3 m lub więcej Ponad 12crr; Sprawdzić, czy obszar na lewo i prawo od jednostki jest większy Rys.1 niż 12 cm. Użyć wykrywacza elementów metalowych, aby uniknąć niepotrzebnego uszkodzenia ściany. Aby zminimalizować drgania i nadmierny hałas, należy użyć rury o długości 3 metrów. Jednostka wewnętrzna powinna być zamontowana na ścianie na wysokości 2,3 metra od podłogi. Jednostka wewnętrzna powinna być zamontowana w sposób zapewniający 15 cm odstępu od sufitu. Wszelkie zmiany długości rury będą/mogą wymagać korekty ilości czynnika chłodniczego. Nie powinno występować bezpośrednie działanie promieni słonecznych. W przeciwnym razie słońce doprowadzi do wyblaknięcia obudowy z tworzywa sztucznego i będzie mieć wpływ na jego wygląd. Jeśli to konieczne, należy rozważyć ochronę przed światłem słonecznym. Jednostka zewnętrzna Jeśli na jednostce zewnętrznej w celu ochrony przed bezpośrednim światłem słonecznym lub deszczem zainstalowany jest daszek, należy sprawdzić, czy nie jest ograniczone promieniowanie cieplne ze skraplacza. Sprawdzić, czy odstęp z tyłu urządzenia jest większy niż 30 cm, a po lewej stronie jest większy niż 30 cm. Odstęp z przodu urządzenia powinien być większy niż 200 cm, a od strony przyłączy (po prawej stronie) większy niż 60 cm. Nie umieszczać zwierząt i roślin przed wlotem i wylotem powietrza. Ponad 30cm Ponad 200cm Wziąć pod uwagę masę klimatyzatora i wybrać miejsce, w którym hałas i drgania nie będą kłopotliwe. Wybrać takie miejsce, aby ciepłe powietrze i hałas klimatyzatora nie przeszkadzały sąsiadom. Ponad 30cm Ponad 60cm instalacja na dachu: Jeżeli jednostka zewnętrzna montowana jest do konstrukcji dachu, należy pamiętać o wypoziomowaniu urządzenia. Należy sprawdzić, czy konstrukcja dachu i metoda mocowania są dostosowane do umiejscowienia urządzenia. Sprawdzić przepisy lokalne dotyczące montażu urządzeń na dachu. Jeżeli jednostka zewnętrzna jest zamontowana na dachu lub ścianach zewnętrznych, może powodować nadmierny hałas i drgania, a poza tym może zostać zaklasyfikowana jako niezdatna do użytku. Instrukcja montażu 3

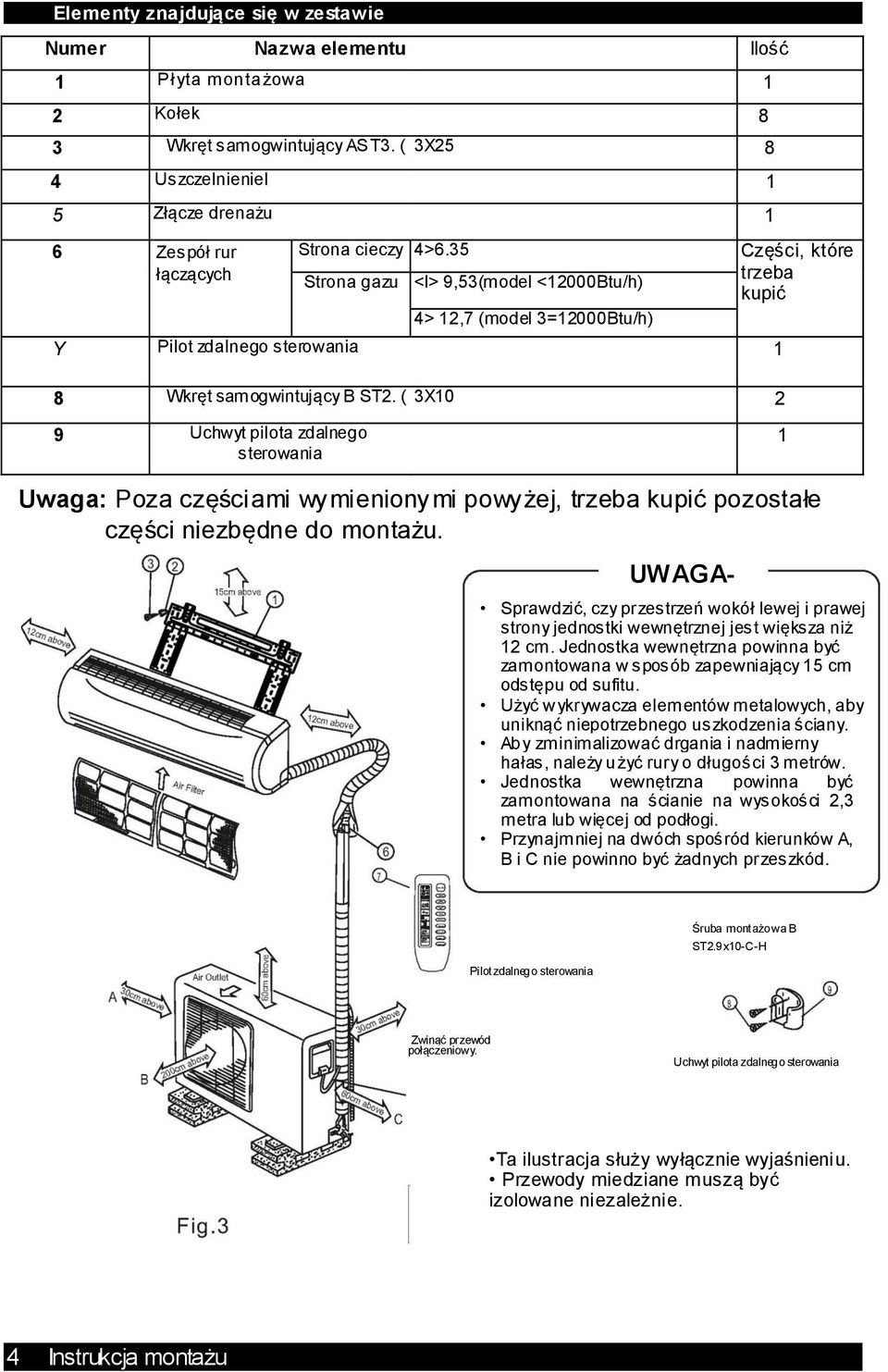

5 Elementy znajdujące się w zestawie Numer Nazwa elementu Ilość 1 Płyta montażowa 1 2 Kołek 8 3 Wkręt samogwintujący AST3. ( 3X Uszczelnieniel 1 5 Złącze drenażu 1 6 Zespół rur łączących Strona cieczy 4>6.35 Strona gazu <l> 9,53(model <12000Btu/h) 4> 12,7 (model 3=12000Btu/h) Y Pilot zdalnego sterowania 1 Części, które trzeba kupić 8 Wkręt samogwintujący B ST2. ( 3X Uchwyt pilota zdalnego sterowania 1 Uwaga: Poza częściami wymienionymi powyżej, trzeba kupić pozostałe części niezbędne do montażu. UWAGA- Sprawdzić, czy przestrzeń wokół lewej i prawej strony jednostki wewnętrznej jest większa niż 12 cm. Jednostka wewnętrzna powinna być zamontowana w sposób zapewniający 15 cm odstępu od sufitu. Użyć wykrywacza elementów metalowych, aby uniknąć niepotrzebnego uszkodzenia ściany. Aby zminimalizować drgania i nadmierny hałas, należy użyć rury o długości 3 metrów. Jednostka wewnętrzna powinna być zamontowana na ścianie na wysokości 2,3 metra lub więcej od podłogi. Przynajmniej na dwóch spośród kierunków A, B i C nie powinno być żadnych przeszkód. Pilot zdalnego sterowania Śruba montażowa B ST2.9x10-C-H Zwinąć przewód połączeniowy. Uchwyt pilota zdalnego sterowania Ta ilustracja służy wyłącznie wyjaśnieniu. Przewody miedziane muszą być izolowane niezależnie. 4 Instrukcja montażu
6 MONTAŻ JEDNOSTKI WEWNĘTRZNEJ 1. Mocowanie płyty montażowej 1. Płytę montażową należy przymocować poziomo do konstrukcji nośnej ściany, z zachowaniem odstępów wokół płyty montażowej. 2. Jeśli ściana jest wykonana z cegły, betonu lub podobnych materiałów, należy wywiercić osiem (8) otworów o średnicy 5mm w ścianie. Założyć kołki do odpowiednich śrub mocujących. 3. Zamocować płytę montażową na ścianie ośmioma (8) wkrętami typu "A". Poprawne ustawienie płyty instalacyjnej Rys.4 Uwaga: Zamocować płytę montażową i wywiercić otwory w ścianie zgodnie z jej konstrukcją oraz odpowiednimi punktami mocowania na płycie montażowej. (Wymiary w "mm", chyba że podano inaczej) Ponad 15 cm od sufitu Obrys jednostki zewnętrznej Płyta montażowa Obrys jednostki wewnętrznej Ponad 12 cm od ściany Ponad 12 cm od ściany Tylny lewy otwór rury +65 Tylny prawy otwór rury +65 modele <12000Btu/h :(A:750, B:250) modele l2000btu/h :(A:815, B:285) Obrys jednostki wewnętrznej 150 mm lub więcej od sufitu Płyta montażowa 120 lub więcej od ściany 120 lub więcej od ściany Lewa tylna strona otworu rury czynnika chłodniczego <t>65 Prawa tylna strona otworu rury czynnika chłodniczego <t>65 2. Wiercenie otworu w ścianie mo del B tu/ h Rys.5 1. Ustalić położenie otworów według schematu pokazanego na Rys.5. Wywiercić jeden (1) otwór (śr. 65mm) pod lekkim skosem do zewnątrz budynku. 2.Przy wierceniu w siatce metalowej, grubej blasze itp. należy stosować rurkę do otworów. Wew nątrz Ściana Na zew nątrz Rys.6 5 Instrukcja montażu
7 3. Montaż rury łączącej i drenażu Drenaż 1. Poprowadzić wąż drenażu pod kątem w dół. Nie instalować węża spustowego w sposób pokazany poniżej. Nie blokować przepływu wody poprzez podniesienie. Rys.6 Nie wkładać końcówki węża drenażu do wody. 2. Podłączając przedłużenie węża drenażu należy zaizolować część łączącą przewodu przedłużającego rurą osłonową, nie dopuszczać do powstania luzu drenażu. Rura łącząca 1. W przypadku orurowań prawo- i lewostronnych należy zdjąć zaślepkę rury z panelu bocznego. Wyjaśnić klientom, aby nie wyrzucać zaślepki rury, ponieważ może się przydać w przypadku przenoszenia klimatyzatora w inne miejsce. 2. W przypadku orurowania prawo- i lewostronnego rury należy montować w sposób pokazany. Rurę łączącą należy zgiąć na wysokości 43 mm lub mniej od ściany. 3. Zamocować końcówkę rury łączącej. (Patrz: Dokręcanie połączeń w części POŁĄCZENIE ORUROWANIA CZYNNIKA CHŁODNICZEGO) Zaślepka (prawa) " Uchwyt rury Zaślepka (lewa) Orurowanie lewe Orurowanie lewe tylne Obrys jednostki wewnętrzne j Rura łącząca Orurowanie prawe Orurowanie prawe tylne Rys.8 Rys.7 4. Przełożyć rurę przez otwór w ścianie. 5. Umieścić górne mocowanie tylnej części jednostki wewnętrznej na górnym haku płyty montażowej, poruszać jednostką wewnętrzną z boku na bok, aby zobaczyć, czy jest prawidłowo podłączona. 6. Orurowanie można łatwo wykonać poprzez podniesienie jednostki wewnętrznej materiałem amortyzującym pomiędzy jednostką wewnętrzną a ścianą. Należy go wyciągnąć po podłączeniu instalacji rurowej. 7. Nasadzić dolną część jednostki wewnętrznej na ścianie, a następnie poruszać jednostką wewnętrzną z boku na bok, w górę i w dół, aby sprawdzić, czy jest dobrze zawieszona. Rys.9 Hak górny Hak dolny Materiał amortyzując y 6 Instrukcja montażu
8 5. Orurowanie i obwój Solidnie związać ze sobą rurki, przewód połączeniowy i drenaż rurowy za pomocą taśmy, w sposób równomierny, jak widać na Rys.10. Ponieważ skropliny z tyłu jednostki wewnętrznej gromadzą się w skrzynce podpiętrzającej i są wyprowadzone z pomieszczenia. Nie należy wkładać nic innego do skrzynki. Jednostka wewnętrzna Wąż drenażu Przewód połączeniowy \. Rys.10 Skrzynka podpiętrzająca Pomieszczenie orurowania Pas obwoju Rura łącząca UWAGA Najpierw należy podłączyć jednostkę wewnętrzną, a następnie jednostkę zewnętrzną. Nie dopuścić do odłączenia instalacji rurowej z tyłu jednostki wewnętrznej. Należy uważać, aby nie doszło do poluzowania się węża drenażowego. Izolacja obu przewodów pomocniczych. Uważać, aby wąż drenażowy znajdował się najniżej w wiązce. Umieszczenie go na górze może spowodować przepełnienie zbiornika ściekowego wewnątrz jednostki. Nie krzyżować i nie skręcać przewodu zasilającego z jakimkolwiek innym oprzewodowaniem. Poprowadzić wąż drenażu pod kątem w dół dla sprawnego odprowadzenia wody. MONTAŻ JEDNOSTKI ZEWNĘTRZNEJ Środki ostrożności podczas instalacji na zewnątrz Jednostkę zewnętrzną należy zamontować na sztywnej podstawie, aby uniknąć wzrostu poziomu hałasu i drgań. Określić kierunek wylotu powietrza, w którym odprowadzane powietrze nie będzie blokowane. W przypadku, gdy miejsce montażu jest narażone na silny wiatr, np. nad morzem, należy zadbać o prawidłowe działanie wentylatora, ustawiając jednostkę wzdłuż ściany lub używając osłony przeciwpyłowej lub ekranu. Szczególnie na obszarach wietrznych należy montować urządzenia w taki sposób, aby zapobiec przyjmowaniu wiatru. W razie konieczności montażu na podwieszeniu wspornik instalacyjny powinien być zgodny z wymogami techniki na schemacie uchwytu montażowego. Ściana montażowa powinna być zbudowana z cegły, betonu lub mieć tę samą gęstość konstrukcji, w przeciwnym razie należy podjąć działania zmierzające do wzmocnienia, podparcia wytłumiającego. Połączenie pomiędzy wspornikiem a ścianą oraz wspornikiem a klimatyzatorem powinno być mocne, stabilne i niezawodne. Należy sprawdzić, czy nie ma przeszkód, które blokowałyby rozchodzenie się powietrza. Silny "wiatr" Rys.11 7 Instrukcja montażu
9 Osadzanie jednostki zewnętrznej Solidnie przymocować jednostkę zewnętrzną śrubą z nakrętką <i>10 or 4>8 poziomo na podstawie betonowej lub sztywnej Wlot powietrza Wlot Wymiar jednostki Wymiary montażowe zewnętrznej mm A(mm) B(mm) (Szer.xWys.xGł.) 700x535x x430x x540x x590x x695x Wylot Rys.12 Montaż złącza drenażowego Założyć uszczelkę na kolanko drenażu, a następnie włożyć złącze drenażu do otworu zbiornika podstawy jednostki zewnętrznej, obrócić o 90 dla solidnego złączenia. Łączenie złącza drenażu z przedłużeniem węża drenażu (dostępnego w sklepie), na wypadek odprowadzania wody na zewnątrz urządzenia w trybie ogrzewania. POŁĄCZENIE ORUROWANIA CZYNNIKA CHŁODNICZEGO Uszczelka Złącze drenażu Rys.13 Otwór zbiornika podstawy jednostki zewnętrznej Uszczelka Rura drenażu 1. Wywijanie Główną przyczyną wycieków czynnika chłodniczego są wady w wywijaniu. Wykonać prawidłowo wywijanie przy użyciu następującej procedury: A: Dociąć rury i przewód. 1. Użyć zestawu do rur lub przewodów rurowych zakupionego w sklepie. 2. Zmierzyć odległość pomiędzy jednostką wewnętrzną i zewnętrzną. 3. Przyciąć rury z lekkim zapasem w stosunku do zmierzonej odległości. 4. Dociąć przewód o 1,5 m dłuższy niż długość rury. B: Usuwanie zadziorów 1. Wyjąć wszystkie zadziory z przekroju przecięcia rury/rurki. 2. Podczas usuwania zadziorów ustawić końcówkę rurki/rury miedzianej w dół, aby zapobiec wpadaniu zadziorów do rury. W dół Skośnie Chropowatość Chropowatość Zadziory Zadziory Rys.14 Rura Rys.15 Rozwiertak 8 Instrukcja montażu
10 C: Nakładanie nakrętki Zdjąć nakrętki wywinięć dołączone do jednostki wewnętrznej i zewnętrznej, a następnie umieścić je na rurze/rurce, po zakończeniu usuwania zadziorów. (nie będzie możliwe ich założenie po zakończeniu wywijania) Nakrętka wywinięcia Rurka miedziana Rys.16 D: Wywijanie Przytrzymać rurkę miedzianą mocno w wymiarze podanym w poniższej tabeli. Średnica A(mm) zewnętrzna Maks. Min. (mm) 4) > > Poprzeczka Poprzeczka Rurka miedziana Uchwyt zaciskowy Rys.17 Uchwyt Jarzmo Stożek Znak czerwonej strzałki Dokręcanie połączenia Ustawienie środka rur. Dokręcić nakrętkę wywinięcia dostatecznie mocno palcami, a następnie kluczem płaskim i dynamometrycznym w pokazany sposób. UWAGA Nadmierny moment obrotowy w zależności od warunków montażu może spowodować uszkodzenie nakrętki. PRACE ELEKTRYCZNE Orurowanie jednostki wewnętrznej Nakrętka wywinięcia Orurowanie Fig.18 Średnica zewnętrz na Moment dokręcania (N.cm) Ø (160kgf.cm) Ø (300kgf.cm) Ø (500kgf.cm) Fig.19 Dodatkowy wewnętrz moment dokręcania(n.cm) nej 1960 (200kgf.cm) 3430 (350kgf.cm) 5390 (550kgf.cm) Przepisy bezpieczeństwa elektrycznego podczas montażu wstępnego 1. Jeśli występuje poważny problem zasilania związany z bezpieczeństwem, technicy powinien odmówić zainstalowania klimatyzacji i wyjaśnić to klientowi, dopóki problem nie zostanie rozwiązany. 2. Napięcie zasilania powinno mieścić się w przedziale od 90% ~ 110% napięcia znamionowego. 3. Zabezpieczenie ziemnozwarciowe i główny wyłącznik zasilania o obciążalności 1,5 razy maks. Prąd urządzenia należy zainstalować w obwodzie zasilania. 4. Srawdzić, czy klimatyzator był dobrze uziemiony. 5. Zgodnie z załączonym schematem połączeń elektrycznych znajdującym się na panelu jednostki zewnętrznej podłączyć przewód. 6. Wszystkie przewody muszą być zgodne z lokalnymi i krajowymi przepisami elektrycznymi i muszą je montować wykwalifikowani elektrycy. 7. Należy zapewnić oddzielne odgałęzienie obwodu i pojedyncze gniazdo tylko dla tego klimatyzatora. W poniższej tabeli podane są sugerowane przekroje przewodów i parametry bezpieczników: 9 Prace elektryczne
11 Model <18000Btu/h 18000Btu/h Zasilanie V- 50Hz Prąd wejściowy znamionowy (Przełącznik/Bezpiecznik) 25A 25A Minimalny przekrój nominalny przewodów: Prąd znamionowy urządzenia Przekrój znamionowy (mm2) >3 (A) i >6 i 10 1 >10 i >10 i UWAGA: Napięcie zasilania powinno być zgodne z napięciem znamionowym klimatyzatora. Podłączyć przewód do jednostki wewnętrznej 1. Przewód połączeniowy od jednostki wewnętrznej do zewnętrznej powinien być typu H07RN-F. 2. Zdjąć panel i wkręt, a następnie zdjąć pokrywę okna. 3. Podłączyć przewody do zacisków zgodnie z oznaczeniami. 4. Owinąć przewody niepodłączone do zacisków taśmą izolacyjną w taki sposób, aby nie stykały się z żadnymi elementami elektrycznymi. Zespół listew zaciskowych jednostki wewnętrznej Zacisk przewodu Panel Pokrywa okna Fig.20 Do jednostki zew. Model 9000Btu/h lub 18000Btu/h Do jednostki zew. Model 12000Btu/h Podłączyć przewód do jednostki zewnętrznej 1. Zdjąć pokrywę elementów elektrycznych z jednostki zewnętrznej. 2. Podłączyć kable połączeniowe do zacisków zgodnie z odpowiednimi numerami na zespole listew zaciskowych jednostki wewnętrznej i zewnętrznej. 3. Aby zapobiec przedostaniu się wody z obwodu przewodu połączeniowego w sposób pokazany na schemacie montażu jednostki wewnętrznej i zewnętrznej. 4. Zaizolować niewykorzystywane kable (przewody) taśmą PCW. Należy przygotować je w taki sposób, aby nie dotykały części elektrycznych ani metalowych. Łączówka jednostki zewnętrznej Pokrywa lub Śruba Fig.21 Uchwyt przewodowy 10 Prace elektryczne
12 UWAGA Po potwierdzeniu powyższych warunków należy przygotować instalację elektryczną w następujący sposób: 1) Nie należy zapomnieć o osobnym obwodzie zasila jącym specjalnie do klimatyzacji. Jeśli chodzi o metodę okablowania, należy kierować się schematem znajdującym się na wewnętrznej stronie pokrywy sterowania. 2) Śruby mocujące instalację elektryczną wewnątrz szafy elektrycznej mogą się poluzować z powodu drgań, na które jednostka jest narażona w trakcie transportu. Należy je skontrolować i sprawdzić, czy są mocno dokręcone. (Jeśli są luźne, może to prowadzić do wypalenia przewodów.) 3) Parametry źródła zasilania. 4) Potwierdzić, czy moc elektryczna jest wystarczająca. 5) Należy sprawdzić, czy napięcie rozruchowe utrzymuje się jest na poziomie powyżej 90 procent napięcia znamionowego zaznaczonego na tabliczce znamionowej. 6) Sprawdzić, czy grubość kabla jest zgodna z parametrami źródła zasilania. 7) W strefie wilgotnej należy zainstalować wyłącznik różnicowy. 8) Spadek napięcia może powodować: Drgania wyłącznika magnetycznego, które prowadzą do uszkodzenia styku, zadziałanie bezpiecznika, zakłócenia prawidłowego działania obwodu przeciążeniowego. 9) Mechanizm odłączający od zasilania musi być częścią stałej instalacji i mieć odstęp izolacyjny powietrzny co najmniej 3 mm w każdym aktywnym przewodzie (fazie). ODPOWIETRZANIE Powietrze i wilgoć w układzie chłodniczym mają następujące działania niepożądane: Wzrost ciśnienia w układzie. Wzrost prądu roboczego. Spadek wydajności chłodzenia lub grzania. Wilgoć w układzie czynnika chłodniczego może zamarznąć i zatkać przewody kapilarne. Woda może spowodować korozję elementów układu chłodzenia. W związku z tym jednostka wewnętrzna i instalacje pomiędzy jednostką wewnętrzną i zewnętrzną muszą być poddane badaniu szczelności i poddane usuwaniu resztek gazów i wilgoci z układu. Odpowietrzanie przy użyciu pompy próżniowej Przygotowanie Sprawdzić, czy każda rura (zarówno po stronie płynu, jak i po stronie gaz) pomiędzy jednostką wewnętrzną i zewnętrzną została właściwie podłączona i czy kompletne jest cale okablowanie wszystkie przewody do przeprowadzenia testów. Zdjąć zaślepki zaworów obsługowych po stronie gazu i cieczy na jednostce zewnętrznej. Należy pamiętać, że zawory obsługowe zarówno po stronie gazu, jak i po stronie cieczy są na tym etapie zamknięte. 0 Długość rur i ilość czynnika chłodniczego: Długość rury łączącej Metoda odpowietrzania Dodatkowa ilość czy nnika, który ma zostać spuszczony Mniej niż 5m Uży ć pompy próżniowej ~10m Uży ć pompy próżniowej. Strona cieczy : Ø6,35 (Długość rury -5)x30g 11 Odpowietrzanie

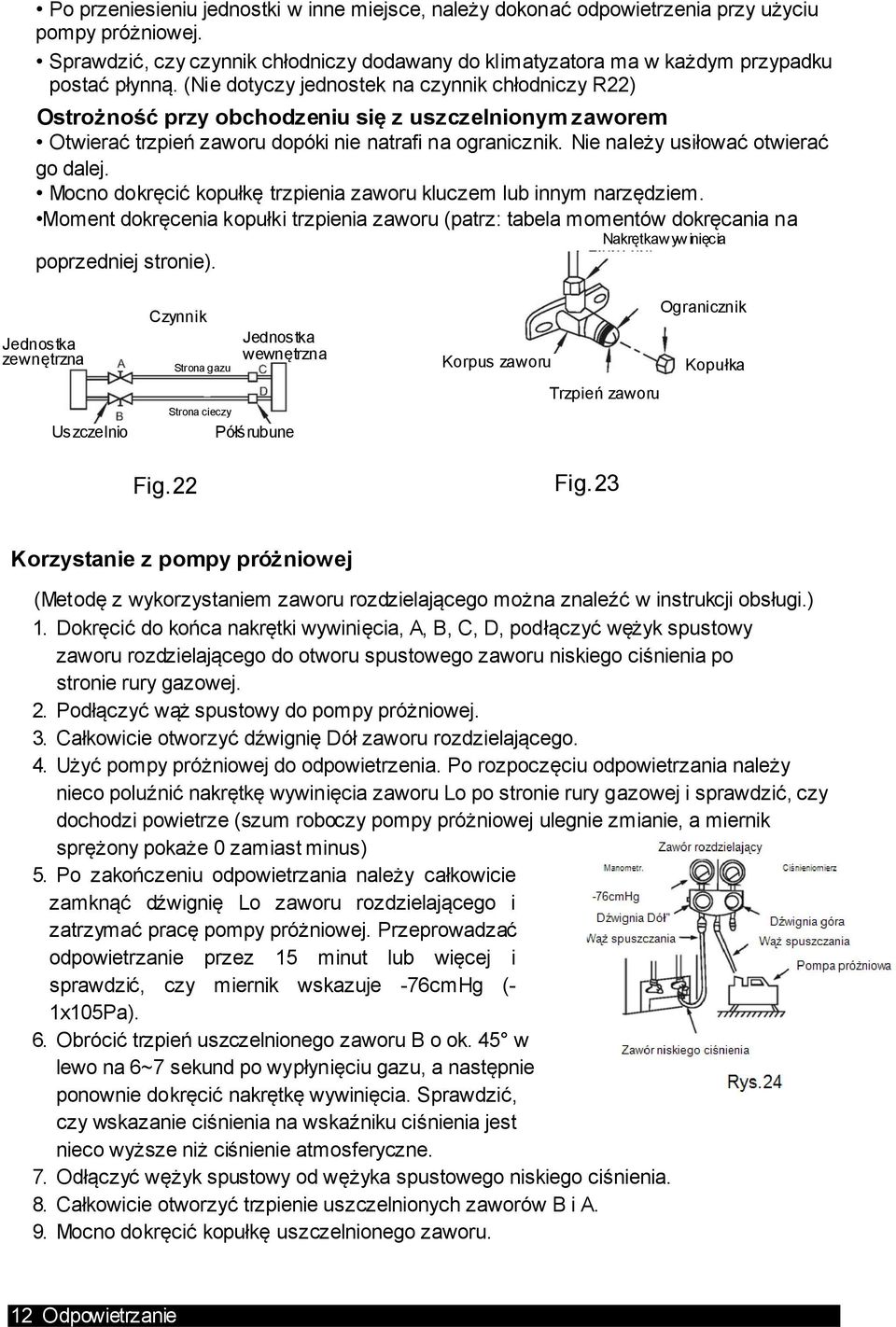

13 Po przeniesieniu jednostki w inne miejsce, należy dokonać odpowietrzenia przy użyciu pompy próżniowej. Sprawdzić, czy czynnik chłodniczy dodawany do klimatyzatora ma w każdym przypadku postać płynną. (Nie dotyczy jednostek na czynnik chłodniczy R22) Ostrożność przy obchodzeniu się z uszczelnionym zaworem Otwierać trzpień zaworu dopóki nie natrafi na ogranicznik. Nie należy usiłować otwierać go dalej. Mocno dokręcić kopułkę trzpienia zaworu kluczem lub innym narzędziem. Moment dokręcenia kopułki trzpienia zaworu (patrz: tabela momentów dokręcania na poprzedniej stronie). Nakrętka wywinięcia Jednostka zewnętrzna Uszczelnio ny zawór Czynnik chłodniczy Fig.22 Strona gazu Strona cieczy Jednostka wewnętrzna Półśrubune k Ogranicznik Korpus zaworu Kopułka Trzpień zaworu Fig.23 Korzystanie z pompy próżniowej (Metodę z wykorzystaniem zaworu rozdzielającego można znaleźć w instrukcji obsługi.) 1. Dokręcić do końca nakrętki wywinięcia, A, B, C, D, podłączyć wężyk spustowy zaworu rozdzielającego do otworu spustowego zaworu niskiego ciśnienia po stronie rury gazowej. 2. Podłączyć wąż spustowy do pompy próżniowej. 3. Całkowicie otworzyć dźwignię Dół zaworu rozdzielającego. 4. Użyć pompy próżniowej do odpowietrzenia. Po rozpoczęciu odpowietrzania należy nieco poluźnić nakrętkę wywinięcia zaworu Lo po stronie rury gazowej i sprawdzić, czy dochodzi powietrze (szum roboczy pompy próżniowej ulegnie zmianie, a miernik sprężony pokaże 0 zamiast minus) 5. Po zakończeniu odpowietrzania należy całkowicie zamknąć dźwignię Lo zaworu rozdzielającego i zatrzymać pracę pompy próżniowej. Przeprowadzać odpowietrzanie przez 15 minut lub więcej i sprawdzić, czy miernik wskazuje -76cmHg (- 1x105Pa). 6. Obrócić trzpień uszczelnionego zaworu B o ok. 45 w lewo na 6~7 sekund po wypłynięciu gazu, a następnie ponownie dokręcić nakrętkę wywinięcia. Sprawdzić, czy wskazanie ciśnienia na wskaźniku ciśnienia jest nieco wyższe niż ciśnienie atmosferyczne. 7. Odłączyć wężyk spustowy od wężyka spustowego niskiego ciśnienia. 8. Całkowicie otworzyć trzpienie uszczelnionych zaworów B i A. 9. Mocno dokręcić kopułkę uszczelnionego zaworu. 12 Odpowietrzanie
14 KONTROLA BEZPIECZEŃSTWA ELEKTRYCZNEGO i SZCZELNOŚCI Kontrola bezpieczeństwa elektrycznego Po zakończeniu montażu dokonać kontroli bezpieczeństwa elektrycznego: 1. Izolacja rezystancji Izolacja rezystancji musi być większa niż 2M Ω. 2. Prace uziemieniowe Po wykonaniu prac uziemieniowych należy dokonać pomiaru rezystancji uziemienia poprzez wykrywanie wzrokowe i przy użyciu testera rezystancji uziemienia. Sprawdzić, czy rezystancja uziemienia jest mniejsza niż 4 Ω. 3. Sprawdzenie prądów upływowych (wykonywane podczas pracy próbnej) Podczas przebiegu próbnego po zakończeniu montażu serwisant może sprawdzić prądy upływowe próbnikiem elektrycznym i multimetrem. Jeśli dojdzie do upływu, natychmiast wyłączyć urządzenie. Należy dokonać kontroli i znaleźć rozwiązanie problemu aż urządzenie będzie działać prawidłowo. Kontrola szczelności gazu 1. Metoda wody mydlanej: Nałożyć wodę z mydłem lub neutralny detergent w płynie na połączenia jednostki wewnętrznej lub jednostki zewnętrznej za pomocą miękkiej szczoteczki w celu sprawdzenia szczelności i punktów łączenia przewodów rurowych. Jeśli wychodzą pęcherzyki, instalacja jest nieszczelna. 2. Wykrywacz nieszczelności W celu sprawdzenia szczelności użyć wykrywacza nieszczelności. UWAGA A: Uszczelniony zawór Lo B: Uszczelniony zawór Hi C i D to końcówki połączenia urządzenia wewnętrznego. Punkt kontrolny jednostki wewnętrznej Pokry wa Punkt kontrolny jednostki zewnętrznej Fig.25 TESTOWANIE DZIAŁANIA Po zakończeniu kontroli wycieków gazu i bezpieczeństwa elektrycznego, wykonać przebieg próbny. Czas przebiegu próbnego powinien być większy niż 30 minut. 1. Otworzyć panel i unieść go pod takim kątem, żeby się nie zamknął. Nie należy dalej unosić panelu po usłyszeniu kliknięcia. 2. Dwukrotnie nacisnąć przycisk sterowania ręcznego aż zaświeci się kontrolka pracy; jednostka będzie pracować w trybie chłodzenia wymuszonego. 3. Sprawdzić, czy wszystkie funkcje działają prawidłowo podczas przebiegu próbnego. Szczególną uwagę należy zwrócić na to, czy drenaż jednostki wewnętrznej jest sprawny. 4. Po zakończeniu przebiegu próbnego należy ponownie nacisnąć przycisk sterowania ręcznego. Kontrolka pracy zgaśnie, a jednostka przestanie działać. Sterowanie ręczne Rirttnn / Przebieg próbny 13
15 CS309-I
