KLIMATYZATOR POKOJOWY TYPU SPLIT INWERTER
|
|
- Tomasz Wieczorek
- 8 lat temu
- Przeglądów:
Transkrypt
1 Proszę przeczytać instrukcję obsługi i dokładnie zapoznać się z informacjami dotyczącymi bezpieczeństwa przed zainstalowaniem i korzystaniem z klimatyzatora pokojowego. KLIMATYZATOR POKOJOWY TYPU SPLIT INWERTER Przed zainstalowaniem produktu należy przeczytać niniejszą instrukcję montażu. Jeśli przewód zasilający jest uszkodzony, jego wymiany może dokonać tylko wykwalifikowany serwisant. Prace montażowe mogą być przeprowadzone tylko przez wykwalifikowany personel zgodnie z obowiązującymi normami dotyczącymi okablowania. W celu usunięcia awarii lub dokonania konserwacji urządzenia, należy skontaktować się z wykwalifikowanym i certyfikowanym serwisem.

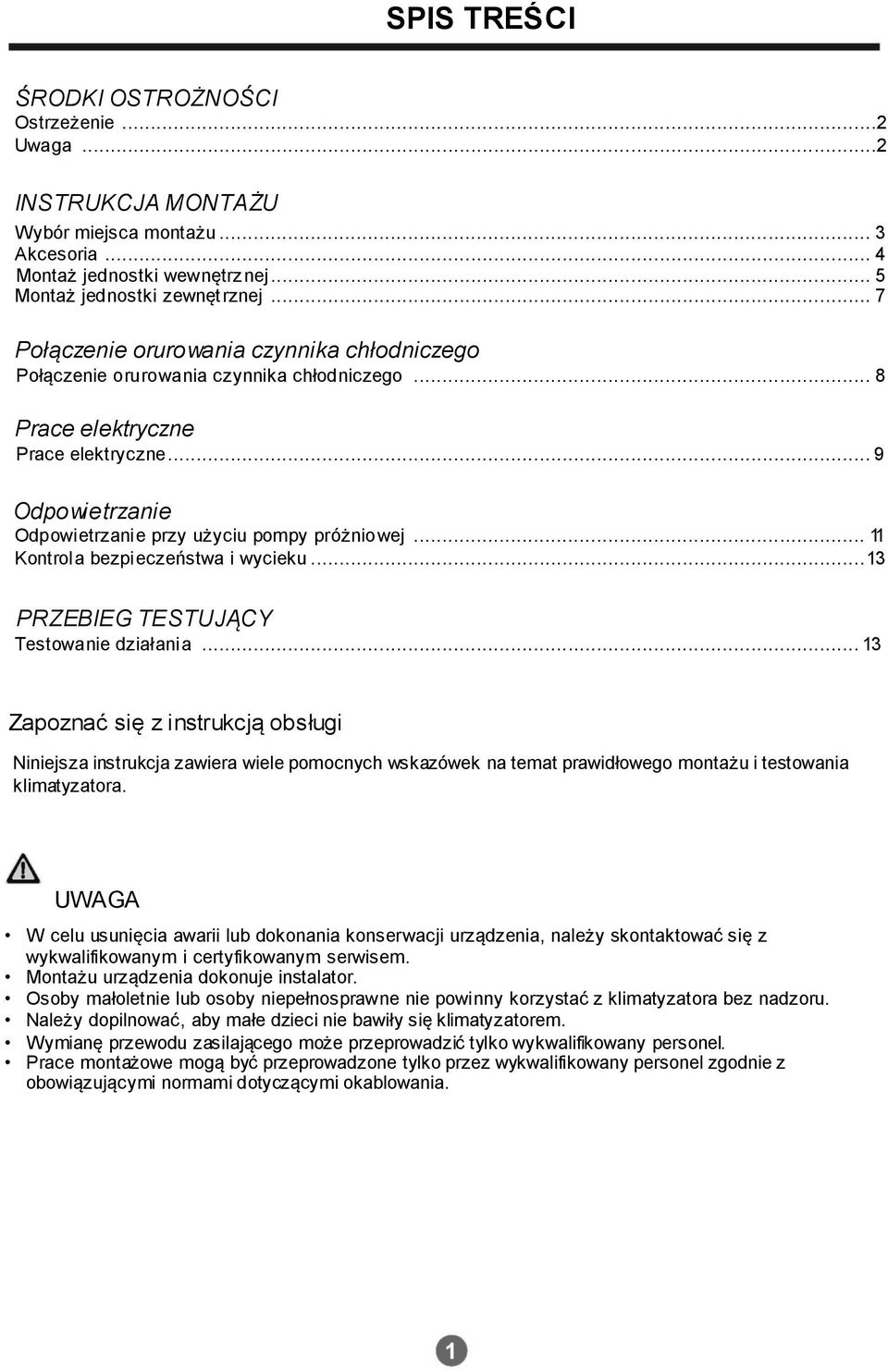

2 SPIS TREŚCI ŚRODKI OSTROŻNOŚCI Ostrzeżenie...2 Uwaga...2 INSTRUKCJA MONTAŻU Wybór miejsca montażu... 3 Akcesoria... 4 Montaż jednostki wewnętrznej... 5 Montaż jednostki zewnętrznej... 7 Połączenie orurowania czynnika chłodniczego Połączenie orurowania czynnika chłodniczego... 8 Prace elektryczne Prace elektryczne... 9 Odpowietrzanie Odpowietrzanie przy użyciu pompy próżniowej Kontrola bezpieczeństwa i wycieku PRZEBIEG TESTUJĄCY Testowanie działania Zapoznać się z instrukcją obsługi Niniejsza instrukcja zawiera wiele pomocnych wskazówek na temat prawidłowego montażu i testowania klimatyzatora. UWAGA W celu usunięcia awarii lub dokonania konserwacji urządzenia, należy skontaktować się z wykwalifikowanym i certyfikowanym serwisem. Montażu urządzenia dokonuje instalator. Osoby małoletnie lub osoby niepełnosprawne nie powinny korzystać z klimatyzatora bez nadzoru. Należy dopilnować, aby małe dzieci nie bawiły się klimatyzatorem. Wymianę przewodu zasilającego może przeprowadzić tylko wykwalifikowany personel. Prace montażowe mogą być przeprowadzone tylko przez wykwalifikowany personel zgodnie z obowiązującymi normami dotyczącymi okablowania.

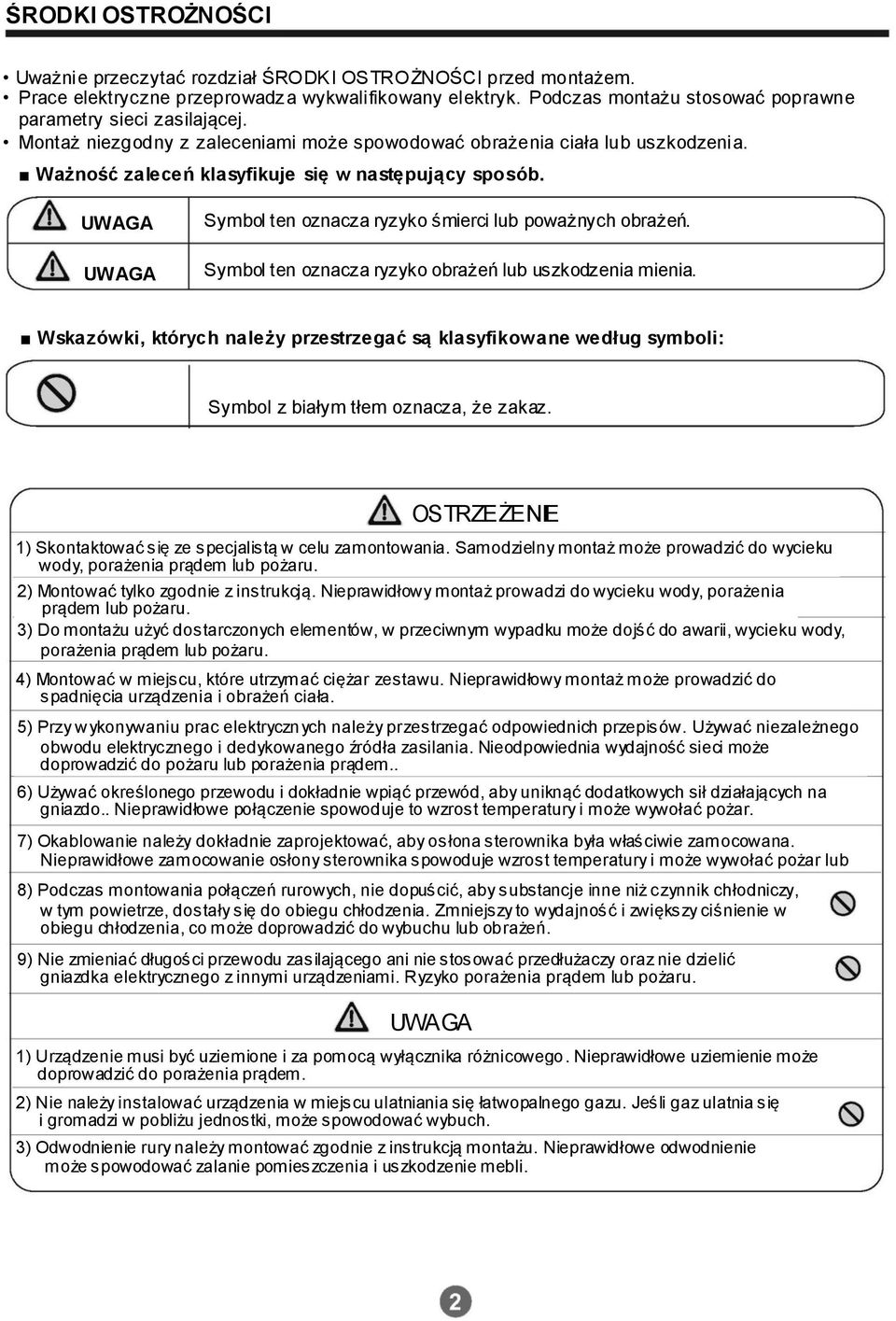

3 ŚRODKI OSTROŻNOŚCI Uważnie przeczytać rozdział ŚRODKI OSTROŻNOŚCI przed montażem. Prace elektryczne przeprowadza wykwalifikowany elektryk. Podczas montażu stosować poprawne parametry sieci zasilającej. Montaż niezgodny z zaleceniami może spowodować obrażenia ciała lub uszkodzenia. Ważność zaleceń klasyfikuje się w następujący sposób. UWAGA UWAGA Symbol ten oznacza ryzyko śmierci lub poważnych obrażeń. Symbol ten oznacza ryzyko obrażeń lub uszkodzenia mienia. Wskazówki, których należy przestrzegać są klasyfikowane według symboli: Symbol z białym tłem oznacza, że zakaz. OSTRZEŻENIE 1) Skontaktować się ze specjalistą w celu zamontowania. Samodzielny montaż może prowadzić do wycieku wody, porażenia prądem lub pożaru. 2) Montować tylko zgodnie z instrukcją. Nieprawidłowy montaż prowadzi do wycieku wody, porażenia prądem lub pożaru. 3) Do montażu użyć dostarczonych elementów, w przeciwnym wypadku może dojść do awarii, wycieku wody, porażenia prądem lub pożaru. 4) Montować w miejscu, które utrzymać ciężar zestawu. Nieprawidłowy montaż może prowadzić do spadnięcia urządzenia i obrażeń ciała. 5) Przy wykonywaniu prac elektrycznych należy przestrzegać odpowiednich przepisów. Używać niezależnego obwodu elektrycznego i dedykowanego źródła zasilania. Nieodpowiednia wydajność sieci może doprowadzić do pożaru lub porażenia prądem.. 6) Używać określonego przewodu i dokładnie wpiąć przewód, aby uniknąć dodatkowych sił działających na gniazdo.. Nieprawidłowe połączenie spowoduje to wzrost temperatury i może wywołać pożar. 7) Okablowanie należy dokładnie zaprojektować, aby osłona sterownika była właściwie zamocowana. Nieprawidłowe zamocowanie osłony sterownika spowoduje wzrost temperatury i może wywołać pożar lub porażenie prądem. 8) Podczas montowania połączeń rurowych, nie dopuścić, aby substancje inne niż czynnik chłodniczy, w tym powietrze, dostały się do obiegu chłodzenia. Zmniejszy to wydajność i zwiększy ciśnienie w obiegu chłodzenia, co może doprowadzić do wybuchu lub obrażeń. 9) Nie zmieniać długości przewodu zasilającego ani nie stosować przedłużaczy oraz nie dzielić gniazdka elektrycznego z innymi urządzeniami. Ryzyko porażenia prądem lub pożaru. UWAGA 1) Urządzenie musi być uziemione i za pomocą wyłącznika różnicowego. Nieprawidłowe uziemienie może doprowadzić do porażenia prądem. 2) Nie należy instalować urządzenia w miejscu ulatniania się łatwopalnego gazu. Jeśli gaz ulatnia się i gromadzi w pobliżu jednostki, może spowodować wybuch. 3) Odwodnienie rury należy montować zgodnie z instrukcją montażu. Nieprawidłowe odwodnienie może spowodować zalanie pomieszczenia i uszkodzenie mebli.

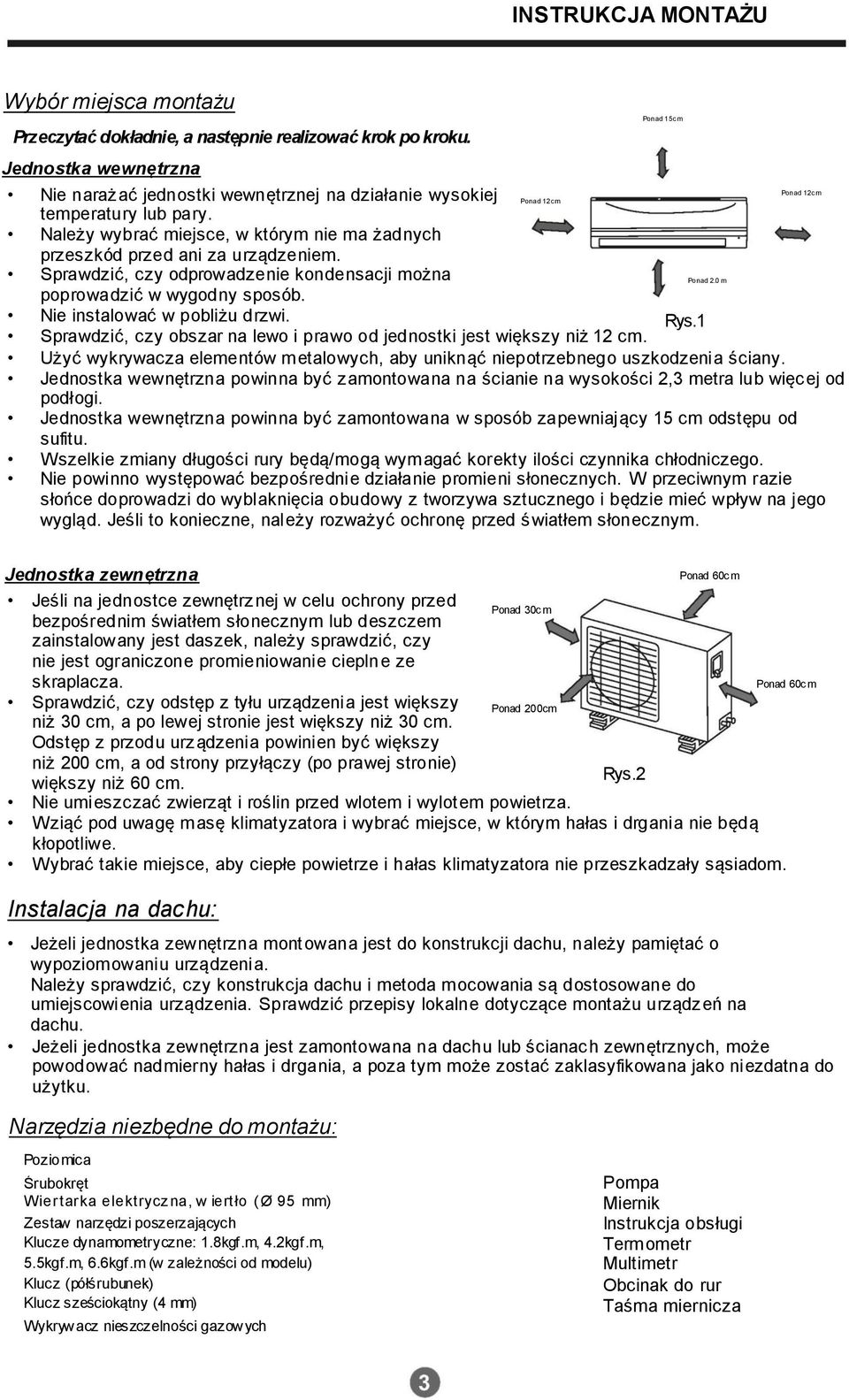

4 INSTRUKCJA MONTAŻU Wybór miejsca montażu Przeczytać dokładnie, a następnie realizować krok po kroku. Jednostka wewnętrzna Ponad 12cm Nie narażać jednostki wewnętrznej na działanie wysokiej Ponad 12cm temperatury lub pary. Należy wybrać miejsce, w którym nie ma żadnych przeszkód przed ani za urządzeniem. Sprawdzić, czy odprowadzenie kondensacji można Ponad 2.0 m poprowadzić w wygodny sposób. Nie instalować w pobliżu drzwi. Rys.1 Sprawdzić, czy obszar na lewo i prawo od jednostki jest większy niż 12 cm. Użyć wykrywacza elementów metalowych, aby uniknąć niepotrzebnego uszkodzenia ściany. Jednostka wewnętrzna powinna być zamontowana na ścianie na wysokości 2,3 metra lub więcej od podłogi. Jednostka wewnętrzna powinna być zamontowana w sposób zapewniający 15 cm odstępu od sufitu. Wszelkie zmiany długości rury będą/mogą wymagać korekty ilości czynnika chłodniczego. Nie powinno występować bezpośrednie działanie promieni słonecznych. W przeciwnym razie słońce doprowadzi do wyblaknięcia obudowy z tworzywa sztucznego i będzie mieć wpływ na jego wygląd. Jeśli to konieczne, należy rozważyć ochronę przed światłem słonecznym. Ponad 15cm Jednostka zewnętrzna Jeśli na jednostce zewnętrznej w celu ochrony przed Ponad 30cm bezpośrednim światłem słonecznym lub deszczem zainstalowany jest daszek, należy sprawdzić, czy nie jest ograniczone promieniowanie cieplne ze skraplacza. Sprawdzić, czy odstęp z tyłu urządzenia jest większy Ponad 200cm niż 30 cm, a po lewej stronie jest większy niż 30 cm. Odstęp z przodu urządzenia powinien być większy niż 200 cm, a od strony przyłączy (po prawej stronie) Rys.2 większy niż 60 cm. Nie umieszczać zwierząt i roślin przed wlotem i wylotem powietrza. Wziąć pod uwagę masę klimatyzatora i wybrać miejsce, w którym hałas i drgania nie będą kłopotliwe. Wybrać takie miejsce, aby ciepłe powietrze i hałas klimatyzatora nie przeszkadzały sąsiadom. Instalacja na dachu: Jeżeli jednostka zewnętrzna montowana jest do konstrukcji dachu, należy pamiętać o wypoziomowaniu urządzenia. Należy sprawdzić, czy konstrukcja dachu i metoda mocowania są dostosowane do umiejscowienia urządzenia. Sprawdzić przepisy lokalne dotyczące montażu urządzeń na dachu. Jeżeli jednostka zewnętrzna jest zamontowana na dachu lub ścianach zewnętrznych, może powodować nadmierny hałas i drgania, a poza tym może zostać zaklasyfikowana jako niezdatna do użytku. Narzędzia niezbędne do montażu: Ponad 60cm Ponad 60cm Poziomica Śrubokręt Wiertarka elektrycz na, w iertło (Ø 95 mm) Zestaw narzędzi poszerzających Klucze dynamometryczne: 1.8kgf.m, 4.2kgf.m, 5.5kgf.m, 6.6kgf.m (w zależności od modelu) Klucz (półśrubunek) Klucz sześciokątny (4 mm) Wykrywacz nieszczelności gazowych Pompa próżniowa Miernik rozdzielający Instrukcja obsługi Termometr Multimetr Obcinak do rur Taśma miernicza
5 INSTRUKCJA MONTAŻU Akcesoria Numer Nazwa elementu Ilość 1 Płyta montażowa 1 2 Plastikowa osłona 8 3 Wkręt samogwintujący AST3.9X Uszczelnienie (więcej szczegółów na str.8) 1 5 Połączenie odpływu (więcej informacji na str.8) 1 Strona Części, które należy Ø Zespół rur cieczy zakupić (Minimalna wymagana łączących Strona Ø16 grubość ściany gazu Rury to 0,7mm ) 7 Pilot zdalnego sterowania 1 8 Wkręt samogwintujący ST2.9X Uchwyt pilota zdalnego sterowania 1 Uwaga: Poza częściami wymienionymi powyżej, trzeba kupić pozostałe części niezbędne do montażu. UWAGA- Użyć wykrywacza elementów metalowych, aby uniknąć niepotrzebnego uszkodzenia ściany. Aby zminimalizować drgania i nadmierny hałas, należy użyć rury o długości 3 metrów. Przynajmniej na dwóch spośród kierunków A, B i C nie powinno być żadnych przeszkód. Śruba montażowa B ST2.9x10-C-H Pilot zdalnego sterowania Uchwyt pilota zdalnego sterowani a Wylot powietrza Ilustracja poglądowa. Przewody miedziane muszą być izolowane. niezależnie, Zwinąć przewód połączeniowy Tacka na wodę Rys.3

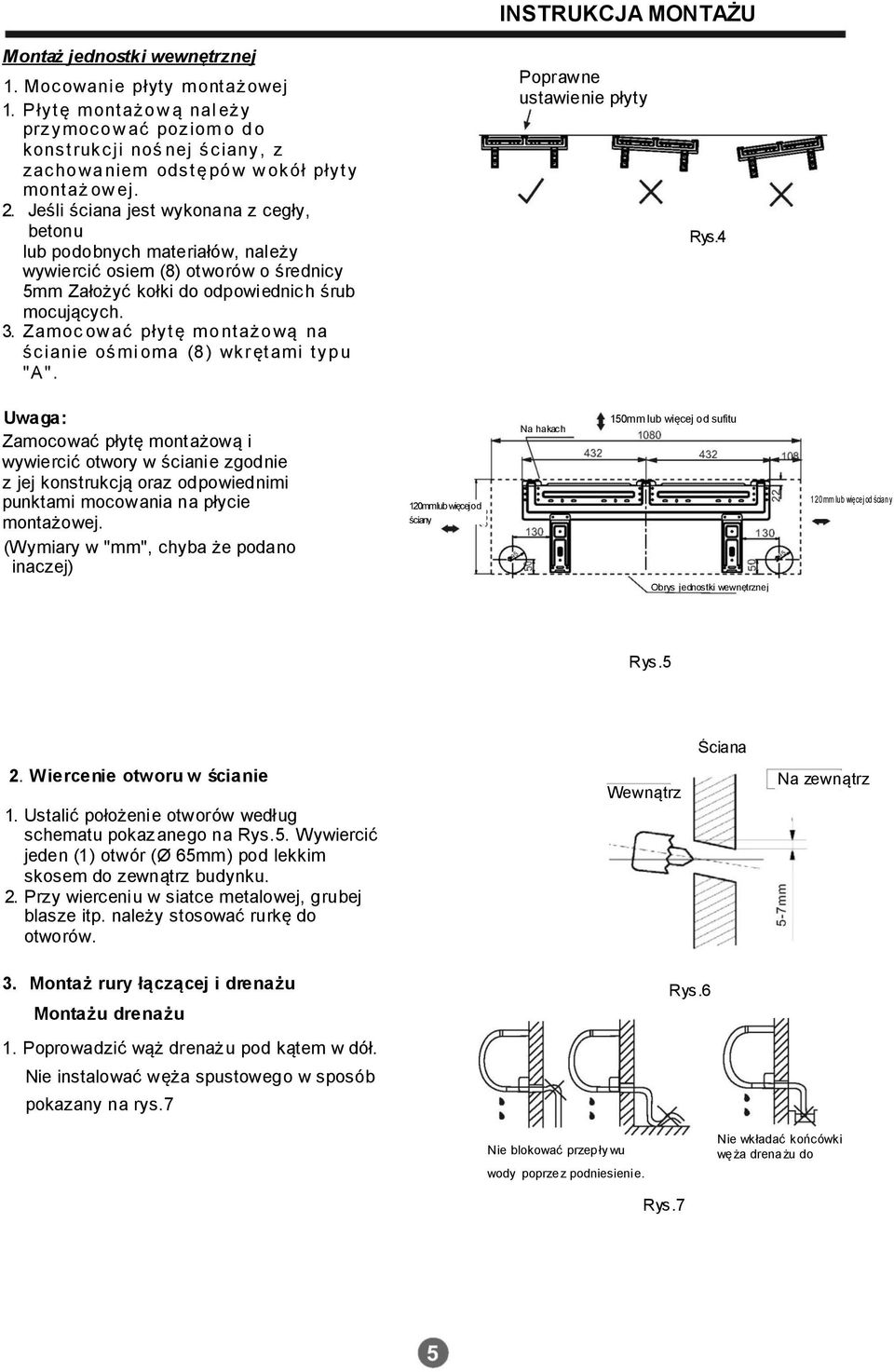

6 INSTRUKCJA MONTAŻU Montaż jednostki wewnętrznej 1. Mocowanie płyty montażowej 1. Płytę montażo wą nal eży przymoco wać poziom o d o konstrukcji noś nej ściany, z zacho wa niem odstę pó w wokół płyty montaż owej. 2. Jeśli ściana jest wykonana z cegły, betonu lub podobnych materiałów, należy wywiercić osiem (8) otworów o średnicy 5mm Założyć kołki do odpowiednich śrub mocujących. 3. Zamoc ować płytę mo ntażo wą na ścianie ośmi oma (8 ) wkr ętami typ u "A". Poprawne ustawienie płyty instalacyjnej Rys.4 Uwaga: Zamocować płytę montażową i wywiercić otwory w ścianie zgodnie z jej konstrukcją oraz odpowiednimi punktami mocowania na płycie montażowej. (Wymiary w "mm", chyba że podano inaczej) 120mm lub więcej od ściany Na hakach 150mm lub więcej od sufitu 120mm lub więcej od ściany Obrys jednostki wewnętrznej Rys.5 Ściana 2. Wiercenie otworu w ścianie 1. Ustalić położenie otworów według schematu pokazanego na Rys.5. Wywiercić jeden (1) otwór (Ø 65mm) pod lekkim skosem do zewnątrz budynku. 2. Przy wierceniu w siatce metalowej, grubej blasze itp. należy stosować rurkę do otworów. Wewnątrz Na zewnątrz 3. Montaż rury łączącej i drenażu Montażu drenażu Rys.6 1. Poprowadzić wąż drenażu pod kątem w dół. Nie instalować węża spustowego w sposób pokazany na rys.7 Nie blokować przepły wu wody poprzez podniesienie. Nie wkładać końcówki węża drenażu do wody. Rys.7

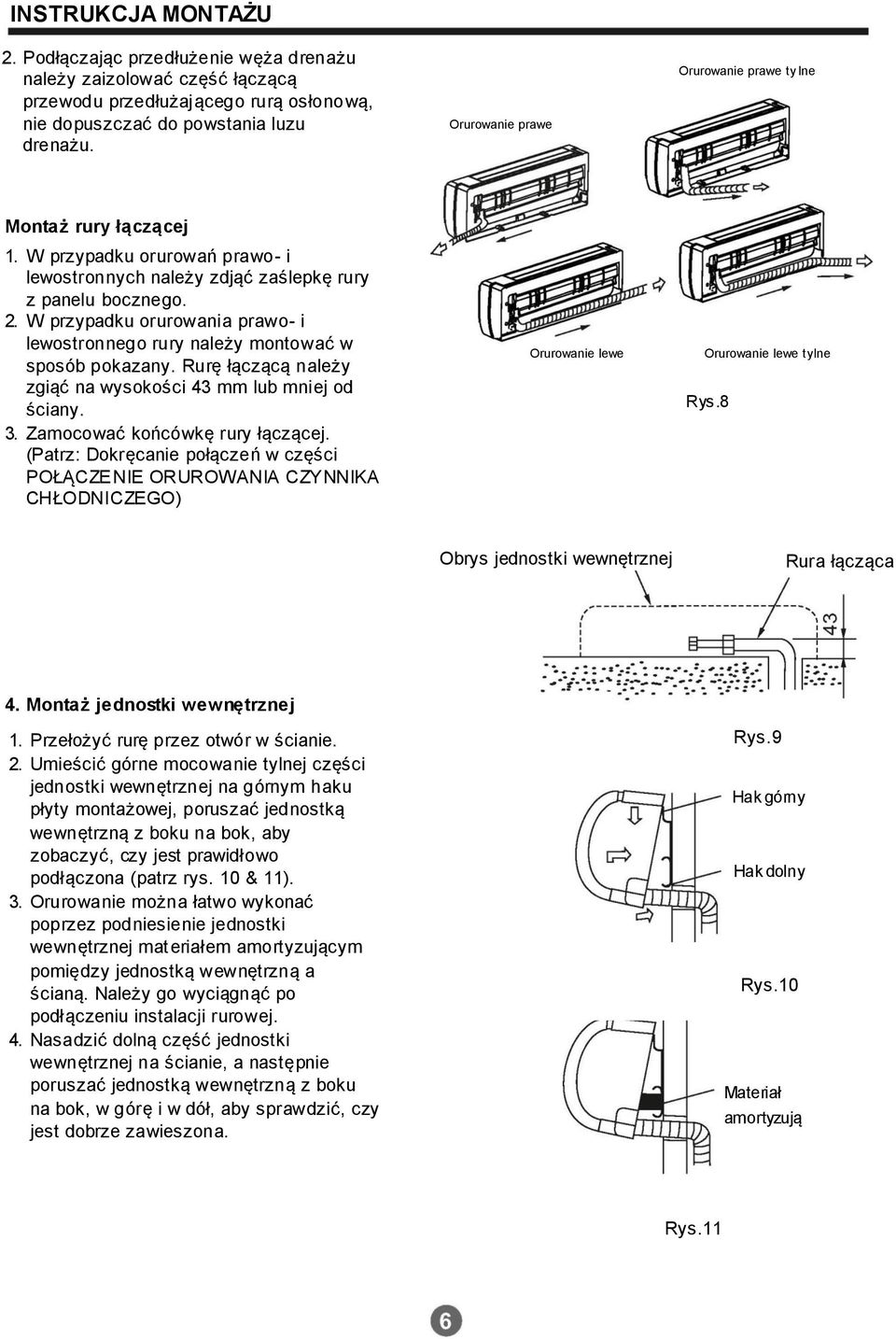

7 INSTRUKCJA MONTAŻU 2. Podłączając przedłużenie węża drenażu należy zaizolować część łączącą przewodu przedłużającego rurą osłonową, nie dopuszczać do powstania luzu drenażu. Orurowanie prawe Orurowanie prawe ty lne Montaż rury łączącej 1. W przypadku orurowań prawo- i lewostronnych należy zdjąć zaślepkę rury z panelu bocznego. 2. W przypadku orurowania prawo- i lewostronnego rury należy montować w sposób pokazany. Rurę łączącą należy zgiąć na wysokości 43 mm lub mniej od ściany. 3. Zamocować końcówkę rury łączącej. (Patrz: Dokręcanie połączeń w części POŁĄCZENIE ORUROWANIA CZYNNIKA CHŁODNICZEGO) Orurowanie lewe Orurowanie lewe tylne Rys.8 Obrys jednostki wewnętrznej Rura łącząca 4. Montaż jednostki wewnętrznej 1. Przełożyć rurę przez otwór w ścianie. 2. Umieścić górne mocowanie tylnej części jednostki wewnętrznej na górnym haku płyty montażowej, poruszać jednostką wewnętrzną z boku na bok, aby zobaczyć, czy jest prawidłowo podłączona (patrz rys. 10 & 11). 3. Orurowanie można łatwo wykonać poprzez podniesienie jednostki wewnętrznej materiałem amortyzującym pomiędzy jednostką wewnętrzną a ścianą. Należy go wyciągnąć po podłączeniu instalacji rurowej. 4. Nasadzić dolną część jednostki wewnętrznej na ścianie, a następnie poruszać jednostką wewnętrzną z boku na bok, w górę i w dół, aby sprawdzić, czy jest dobrze zawieszona. Rys.9 Hak górny Hak dolny Rys.10 Materiał amortyzują cy Rys.11

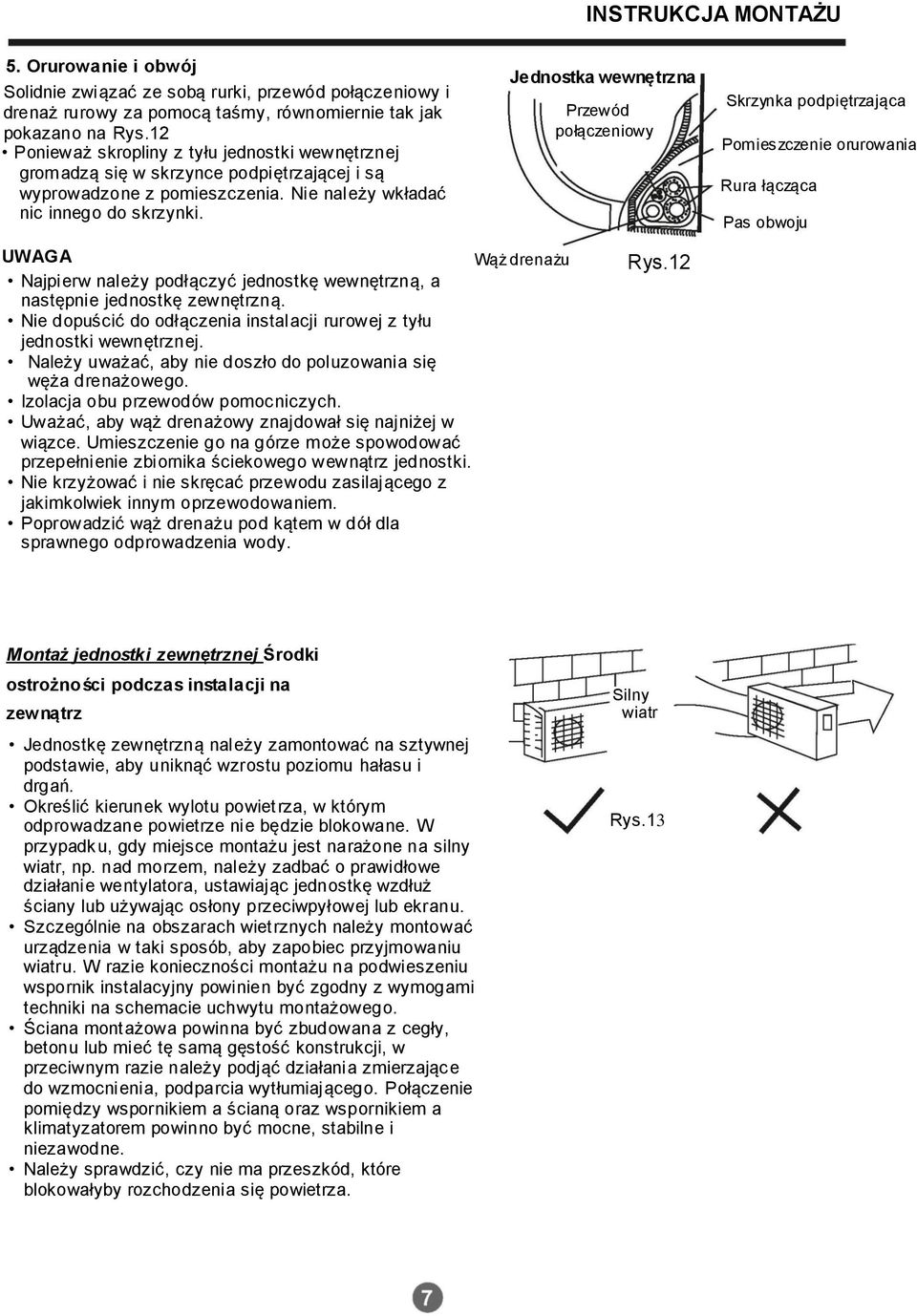

8 INSTRUKCJA MONTAŻU 5. Orurowanie i obwój Solidnie związać ze sobą rurki, przewód połączeniowy i drenaż rurowy za pomocą taśmy, równomiernie tak jak pokazano na Rys.12 Ponieważ skropliny z tyłu jednostki wewnętrznej gromadzą się w skrzynce podpiętrzającej i są wyprowadzone z pomieszczenia. Nie należy wkładać nic innego do skrzynki. Jednostka wewnętrzna Przewód połączeniowy Skrzynka podpiętrzająca Pomieszczenie orurowania Rura łącząca Pas obwoju UWAGA Wąż drenażu Najpierw należy podłączyć jednostkę wewnętrzną, a następnie jednostkę zewnętrzną. Nie dopuścić do odłączenia instalacji rurowej z tyłu jednostki wewnętrznej. Należy uważać, aby nie doszło do poluzowania się węża drenażowego. Izolacja obu przewodów pomocniczych. Uważać, aby wąż drenażowy znajdował się najniżej w wiązce. Umieszczenie go na górze może spowodować przepełnienie zbiornika ściekowego wewnątrz jednostki. Nie krzyżować i nie skręcać przewodu zasilającego z jakimkolwiek innym oprzewodowaniem. Poprowadzić wąż drenażu pod kątem w dół dla sprawnego odprowadzenia wody. Rys.12 Montaż jednostki zewnętrznej Środki ostrożności podczas instalacji na zewnątrz Jednostkę zewnętrzną należy zamontować na sztywnej podstawie, aby uniknąć wzrostu poziomu hałasu i drgań. Określić kierunek wylotu powietrza, w którym odprowadzane powietrze nie będzie blokowane. W przypadku, gdy miejsce montażu jest narażone na silny wiatr, np. nad morzem, należy zadbać o prawidłowe działanie wentylatora, ustawiając jednostkę wzdłuż ściany lub używając osłony przeciwpyłowej lub ekranu. Szczególnie na obszarach wietrznych należy montować urządzenia w taki sposób, aby zapobiec przyjmowaniu wiatru. W razie konieczności montażu na podwieszeniu wspornik instalacyjny powinien być zgodny z wymogami techniki na schemacie uchwytu montażowego. Ściana montażowa powinna być zbudowana z cegły, betonu lub mieć tę samą gęstość konstrukcji, w przeciwnym razie należy podjąć działania zmierzające do wzmocnienia, podparcia wytłumiającego. Połączenie pomiędzy wspornikiem a ścianą oraz wspornikiem a klimatyzatorem powinno być mocne, stabilne i niezawodne. Należy sprawdzić, czy nie ma przeszkód, które blokowałyby rozchodzenia się powietrza. Silny wiatr Rys.13

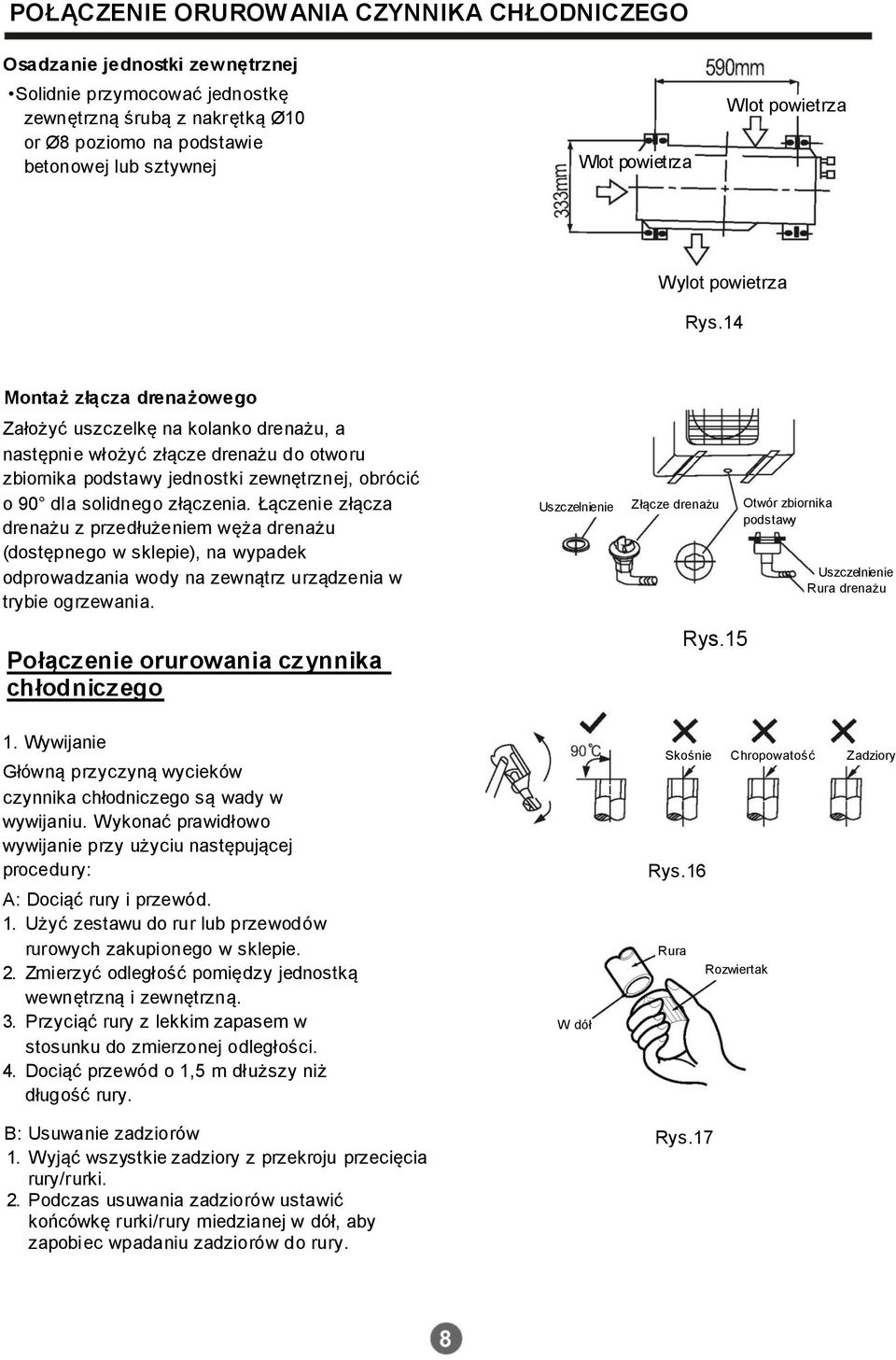

9 POŁĄCZENIE ORUROWANIA CZYNNIKA CHŁODNICZEGO Osadzanie jednostki zewnętrznej Solidnie przymocować jednostkę zewnętrzną śrubą z nakrętką Ø10 or Ø8 poziomo na podstawie betonowej lub sztywnej Wlot powietrza Wlot powietrza Wylot powietrza Rys.14 Montaż złącza drenażowego Założyć uszczelkę na kolanko drenażu, a następnie włożyć złącze drenażu do otworu zbiornika podstawy jednostki zewnętrznej, obrócić o 90 dla solidnego złączenia. Łączenie złącza drenażu z przedłużeniem węża drenażu (dostępnego w sklepie), na wypadek odprowadzania wody na zewnątrz urządzenia w trybie ogrzewania. Uszczelnienie Złącze drenażu Otwór zbiornika podstawy jednostki zewnętrznej Uszczelnienie Rura drenażu Połączenie orurowania czynnika chłodniczego Rys Wywijanie Główną przyczyną wycieków czynnika chłodniczego są wady w wywijaniu. Wykonać prawidłowo wywijanie przy użyciu następującej procedury: Skośnie Chropowatość Rys.16 Zadziory A: Dociąć rury i przewód. 1. Użyć zestawu do rur lub przewodów rurowych zakupionego w sklepie. 2. Zmierzyć odległość pomiędzy jednostką wewnętrzną i zewnętrzną. 3. Przyciąć rury z lekkim zapasem w stosunku do zmierzonej odległości. 4. Dociąć przewód o 1,5 m dłuższy niż długość rury. W dół Rura Rozwiertak B: Usuwanie zadziorów 1. Wyjąć wszystkie zadziory z przekroju przecięcia rury/rurki. 2. Podczas usuwania zadziorów ustawić końcówkę rurki/rury miedzianej w dół, aby zapobiec wpadaniu zadziorów do rury. Rys.17
10 C: Nakładanie nakrętki Zdjąć nakrętki wywinięć dołączone do jednostki wewnętrznej i zewnętrznej, a następnie umieścić je na rurze/rurce, po zakończeniu usuwania zadziorów. (nie będzie możliwe ich założenie po zakończeniu wywijania) D: Wywijanie Przytrzymać rurkę miedzianą mocno w wymiarze podanym w poniższej tabeli. Poprzeczka PRACE ELEKTRYCZNE Rurka miedziana Nakrętka wywinięcia Poprzeczka Rys.18 Uchwyt Jarzmo Stożek Średnica A(mm) zewnętrzna Maks. Min. (mm) * * Rurka miedziana Uchwyt zaciskowy Rys.19 Znak czerwonej strzałki Dokręcanie połączenia Ustawienie środka rur. Dokręcić nakrętkę wywinięcia dostatecznie mocno palcami, a następnie kluczem płaskim i dynamometrycznym w pokazany sposób na rys.20 i 21. Uwaga Nadmierny moment obrotowy w zależności od warunków montażu może spowodować uszkodzenie nakrętki. Orurowanie jednostki wewnętrznej Średnica zewnętrzn a Ø9.52 Ø16 Rys.20 Nakrętka wywinięcia Moment dokręcania (N.cm) 2940 (300kgf.cm) 7360 (750kgf.cm) Orurowanie Dodatkow y moment dokręcania(n.cm) 3430 (350kgf.cm) 7850 (800kgf.cm) Rys.21 Prace elektryczne Przepisy bezpieczeństwa elektrycznego podczas montażu wstępnego 1. Jeśli występuje poważny problem zasilania związany z bezpieczeństwem, technicy powinien odmówić zainstalowania klimatyzacji i wyjaśnić to klientowi, dopóki problem nie zostanie rozwiązany. 2. Napięcie zasilania powinno mieścić się w przedziale od 90% ~ 110% napięcia znamionowego. 3. Zabezpieczenie ziemnozwarciowe i główny wyłącznik zasilania o obciążalności 1,5 razy maks. Prąd urządzenia należy zainstalować w obwodzie zasilania. 4. Sprawdzić, czy klimatyzator był dobrze uziemiony. 5. Zgodnie z załączonym schematem połączeń elektrycznych znajdującym się na panelu jednostki zewnętrznej podłączyć przewód. 6. Wszystkie przewody muszą być zgodne z lokalnymi i krajowymi przepisami elektrycznymi i muszą je montować wykwalifikowani elektrycy. 7. Należy zapewnić oddzielne odgałęzienie obwodu i pojedyncze gniazdo tylko dla tego klimatyzatora. W poniższej tabeli podane są sugerowane przekroje przewodów i parametry bezpieczników:

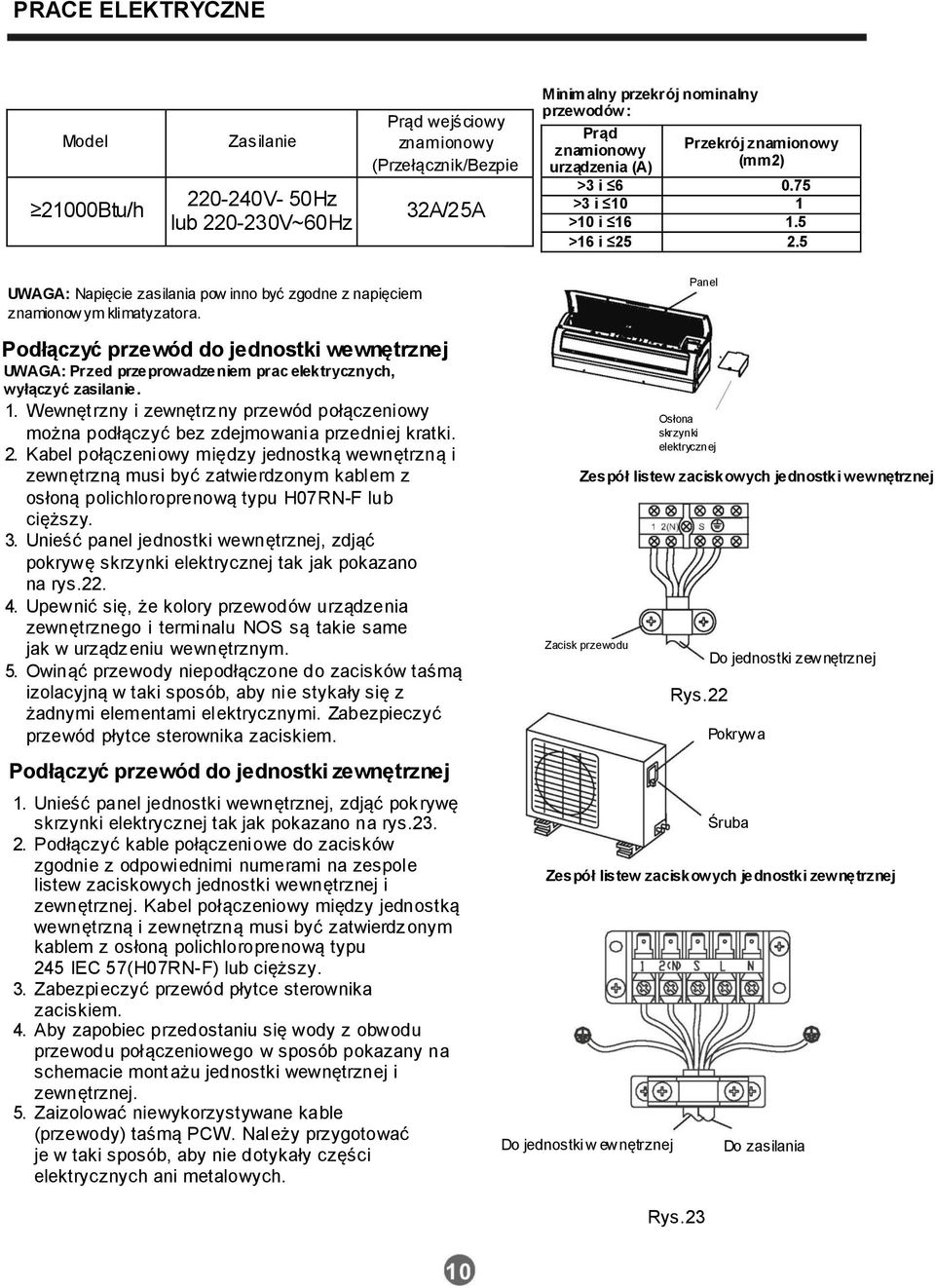

11 PRACE ELEKTRYCZNE Model 21000Btu/h Zasilanie V- 50Hz lub V~60Hz Prąd wejściowy znamionowy (Przełącznik/Bezpie cznik) 32A/25A Minimalny przekrój nominalny przewodów : Prąd znamionowy urządzenia (A) Przekrój znamionowy (mm2) >3 i >3 i 10 1 >10 i >16 i UWAGA: Napięcie zasilania pow inno być zgodne z napięciem znamionowym klimatyzatora. Podłączyć przewód do jednostki wewnętrznej UWAGA: Przed przeprowadzeniem prac elektrycznych, wyłączyć zasilanie. 1. Wewnętrzny i zewnętrzny przewód połączeniowy można podłączyć bez zdejmowania przedniej kratki. 2. Kabel połączeniowy między jednostką wewnętrzną i zewnętrzną musi być zatwierdzonym kablem z osłoną polichloroprenową typu H07RN-F lub cięższy. 3. Unieść panel jednostki wewnętrznej, zdjąć pokrywę skrzynki elektrycznej tak jak pokazano na rys Upewnić się, że kolory przewodów urządzenia zewnętrznego i terminalu NOS są takie same jak w urządzeniu wewnętrznym. 5. Owinąć przewody niepodłączone do zacisków taśmą izolacyjną w taki sposób, aby nie stykały się z żadnymi elementami elektrycznymi. Zabezpieczyć przewód płytce sterownika zaciskiem. Podłączyć przewód do jednostki zewnętrznej 1. Unieść panel jednostki wewnętrznej, zdjąć pokrywę skrzynki elektrycznej tak jak pokazano na rys Podłączyć kable połączeniowe do zacisków zgodnie z odpowiednimi numerami na zespole listew zaciskowych jednostki wewnętrznej i zewnętrznej. Kabel połączeniowy między jednostką wewnętrzną i zewnętrzną musi być zatwierdzonym kablem z osłoną polichloroprenową typu 245 IEC 57(H07RN-F) lub cięższy. 3. Zabezpieczyć przewód płytce sterownika zaciskiem. 4. Aby zapobiec przedostaniu się wody z obwodu przewodu połączeniowego w sposób pokazany na schemacie montażu jednostki wewnętrznej i zewnętrznej. 5. Zaizolować niewykorzystywane kable (przewody) taśmą PCW. Należy przygotować je w taki sposób, aby nie dotykały części elektrycznych ani metalowych. Panel Osłona skrzynki elektrycznej Zespół listew zaciskowych jednostki wewnętrznej Zacisk przewodu Rys.22 Do jednostki zewnętrznej Pokrywa Śruba Zespół listew zaciskowych jednostki zewnętrznej Do jednostki w ewnętrznej Do zasilania Rys.23
12 ODPOWIETRZANIE UWAGA Po potwierdzeniu powyższych warunków należy przygotować instalację elektryczną w następujący sposób: 1) Nie należy zapomnieć o osobnym obwodzie zasilającym specjalnie do klimatyzacji. Jeśli chodzi o metodę okablowania, należy kierować się schematem znajdującym się na wewnętrznej stronie pokrywy sterowania. 2) Śruby mocujące instalację elektryczną wewnątrz szafy elektrycznej mogą się poluzować z powodu drgań, na które jednostka jest narażona w trakcie transportu. Należy je skontrolować i sprawdzić, czy są mocno dokręcone. (Je śli są luźne, może to prowadzić do wypalenia przewodów.) 3) Parametry źródła zasilania. 4) Potwierdzić, czy moc elektryczna jest wystarczająca. 5) Należy sprawdzić, czy napięcie rozruchowe utrzymuje się jest na poziomie powyżej 90 procent napięcia znamionowego zaznaczonego na tabliczce znamionowej. 6) Sprawdzić, czy grubość kabla jest zgodna z parametrami źródła zasilania. 7) W strefie wilgotnej należy zainstalować wyłącznik różnicowy. 8) Spadek napięcia może powodować: Drgania wyłącznika magnetycznego, które prowadzą do uszkodzenia styku, zadziałanie bezpiecznika, zakłócenia prawidłowego działania obwodu przeciążeniowego. 9) Mechanizm odłączający od zasilania musi być czę ścią stałej instalacji i mieć odstęp izolacyjny powietrzny co najmniej 3 mm w każdym aktywnym przewodzie (fazie). Odpowietrzanie Powietrze i wilgoć w układzie chłodniczym mają następujące działania niepożądane: Wzrost ciśnienia w układzie. Wzrost prądu roboczego. Spadek wydajności chłodzenia lub ogrzewania. Wilgoć w układzie czynnika chłodniczego może zamarznąć i zatkać przewody kapilarne. Woda może spowodować korozję elementów układu chłodzenia. W związku z tym jednostka wewnętrzna i instalacje pomiędzy jednostką wewnętrzną i zewnętrzną muszą być poddane badaniu szczelności i poddane usuwaniu resztek gazów i wilgoci z układu. Odpowietrzanie przy użyciu pompy próżniowej Przygotowanie Sprawdzić, czy każda rura (zarówno po stronie płynu, jak i po stronie gaz) pomiędzy jednostką wewnętrzną i zewnętrzną została właściwie podłączona i czy kompletne jest cale okablowanie wszystkie przewody do przeprowadzenia testów. Zdjąć zaślepki zaworów obsługowych po stronie gazu i cieczy na jednostce zewnętrznej. Należy pamiętać, że zawory obsługowe zarówno po stronie gazu, jak i po stronie cieczy są na tym etapie zamknięte. Długość rur i ilość czynnika chłodniczego: Długość rury łączącej Metoda odpow ietrzania Dodatkow a ilość czynnika, który ma zostać spuszczony Mniej niż 5m Użyć pompy próżniowej Ponad 5m Użyć pompy próżniowej. R22: (Długość rury-5)x40g R410A: (Długość rury-5)x40g
13 ODPOWIETRZANIE Po przeniesieniu jednostki w inne miejsce, należy dokonać odpowietrzenia przy użyciu pompy próżniowej. Sprawdzić, czy czynnik chłodniczy dodawany do klimatyzatora ma w każdym przypadku postać płynną. (Nie dotyczy jednostek z freonem R22) Ostrożność przy obchodzeniu się z uszczelnionym zaworem Otwierać trzpień zaworu dopóki nie natrafi na ogranicznik. Nie należy usiłować otwierać go dalej. Mocno dokręcić kopułkę trzpienia zaworu kluczem lub innym narzędziem. Moment dokręcenia kopułki trzpienia zaworu (patrz: tabela momentów dokręcania na poprzedniej stronie). Korzystanie z pompy próżniowej (Metodę z wykorzystaniem zaworu rozdzielającego można znaleźć w instrukcji obsługi.) 1. Dokręcić do końca nakrętki wywinięcia, A, B, C, D, podłączyć wężyk spustowy zaworu rozdzielającego do otworu spustowego zaworu niskiego ciśnienia po stronie rury gazowej. 2. Podłączyć wąż spustowy do pompy próżniowej. 3. Całkowicie otworzyć dźwignię Dół zaworu rozdzielającego. 4. Użyć pompy próżniowej do odpowietrzenia. Po rozpoczęciu odpowietrzania należy nieco poluźnić nakrętkę wywinięcia zaworu Lo po stronie rury gazowej i sprawdzić, czy dochodzi powietrze (szum roboczy pompy próżniowej ulegnie zmianie, a miernik sprężony pokaże 0 zamiast minus) 5. Po zakończeniu odpowietrzania należy całkowicie zamknąć dźwignię Lo zaworu rozdzielającego i zatrzymać pracę pompy próżniowej. Przeprowadzać odpowietrzanie przez 15 minut lub więcej i sprawdzić, czy miernik wskazuje -76cmHg (-1x105Pa). 6. Obrócić trzpień uszczelnionego zaworu B o ok. 45 w lewo na 6~7 sekund po wypłynięciu gazu, a następnie ponownie dokręcić nakrętkę wywinięcia. Sprawdzić, czy wskazanie ciśnienia na wskaźniku ciśnienia jest nieco wyższe niż ciśnienie atmosferyczne. 7. Odłączyć wężyk spustowy od wężyka spustowego niskiego ciśnienia. 8. Całkowicie otworzyć trzpienie uszczelnionych zaworów B i A. 9. Mocno dokręcić kopułkę uszczelnionego zaworu. Jednostka zewnętrzna Uszczelniony zawór Korpus zaworu Czynnik chłodniczy Jednostka wewnętrzna Strona gazu Rys.24 Półśrubunek Nakrętka wywinięcia Ogranicznik Kopułka Zawór rozdzielający Manometr. Ciśnieniomierz Dźwignia Dół" Wąż spuszczania Zawór niskiego ciśnienia Rys.26 Strona cieczy Trzpień zaworu Rys.25 Dźwignia góra Wąż spuszczania Pompa próżniowa

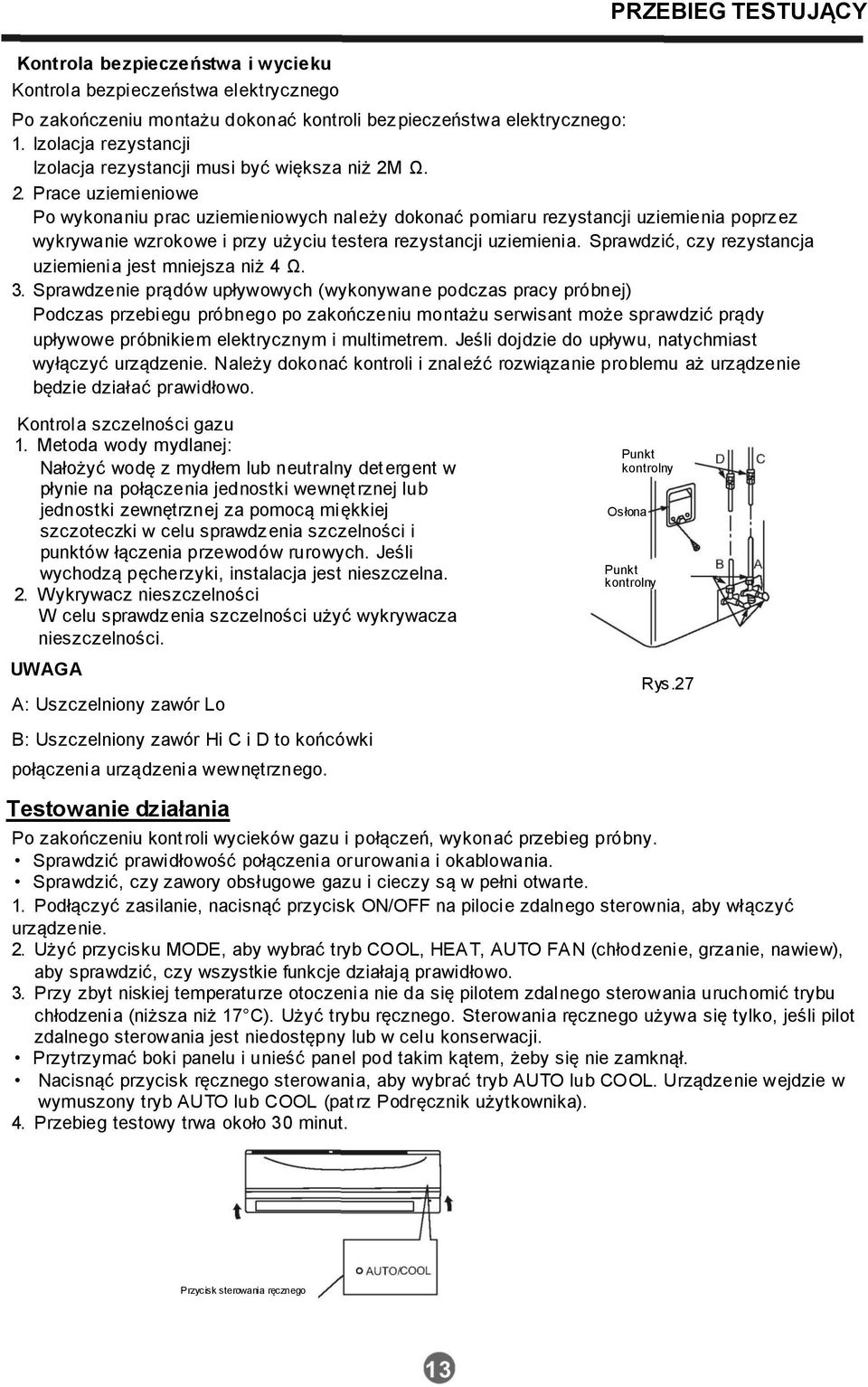

14 Kontrola bezpieczeństwa i wycieku Kontrola bezpieczeństwa elektrycznego Po zakończeniu montażu dokonać kontroli bezpieczeństwa elektrycznego: 1. Izolacja rezystancji Izolacja rezystancji musi być większa niż 2M Ω. 2. Prace uziemieniowe Po wykonaniu prac uziemieniowych należy dokonać pomiaru rezystancji uziemienia poprzez wykrywanie wzrokowe i przy użyciu testera rezystancji uziemienia. Sprawdzić, czy rezystancja uziemienia jest mniejsza niż 4 Ω. 3. Sprawdzenie prądów upływowych (wykonywane podczas pracy próbnej) Podczas przebiegu próbnego po zakończeniu montażu serwisant może sprawdzić prądy upływowe próbnikiem elektrycznym i multimetrem. Jeśli dojdzie do upływu, natychmiast wyłączyć urządzenie. Należy dokonać kontroli i znaleźć rozwiązanie problemu aż urządzenie będzie działać prawidłowo. Kontrola szczelności gazu 1. Metoda wody mydlanej: Nałożyć wodę z mydłem lub neutralny detergent w płynie na połączenia jednostki wewnętrznej lub jednostki zewnętrznej za pomocą miękkiej szczoteczki w celu sprawdzenia szczelności i punktów łączenia przewodów rurowych. Jeśli wychodzą pęcherzyki, instalacja jest nieszczelna. 2. Wykrywacz nieszczelności W celu sprawdzenia szczelności użyć wykrywacza nieszczelności. UWAGA A: Uszczelniony zawór Lo B: Uszczelniony zawór Hi C i D to końcówki połączenia urządzenia wewnętrznego. Testowanie działania PRZEBIEG TESTUJĄCY Punkt kontrolny jednostki wewnętrzne Osłona j Punkt kontrolny jednostki zewnętrznej Rys.27 Po zakończeniu kontroli wycieków gazu i połączeń, wykonać przebieg próbny. Sprawdzić prawidłowość połączenia orurowania i okablowania. Sprawdzić, czy zawory obsługowe gazu i cieczy są w pełni otwarte. 1. Podłączyć zasilanie, nacisnąć przycisk ON/OFF na pilocie zdalnego sterownia, aby włączyć urządzenie. 2. Użyć przycisku MODE, aby wybrać tryb COOL, HEAT, AUTO FAN (chłodzenie, grzanie, nawiew), aby sprawdzić, czy wszystkie funkcje działają prawidłowo. 3. Przy zbyt niskiej temperaturze otoczenia nie da się pilotem zdalnego sterowania uruchomić trybu chłodzenia (niższa niż 17 C). Użyć trybu ręcznego. Sterowania ręcznego używa się tylko, jeśli pilot zdalnego sterowania jest niedostępny lub w celu konserwacji. Przytrzymać boki panelu i unieść panel pod takim kątem, żeby się nie zamknął. Nacisnąć przycisk ręcznego sterowania, aby wybrać tryb AUTO lub COOL. Urządzenie wejdzie w wymuszony tryb AUTO lub COOL (patrz Podręcznik użytkownika). 4. Przebieg testowy trwa około 30 minut. Przycisk sterowania ręcznego
15 CS430-I2
