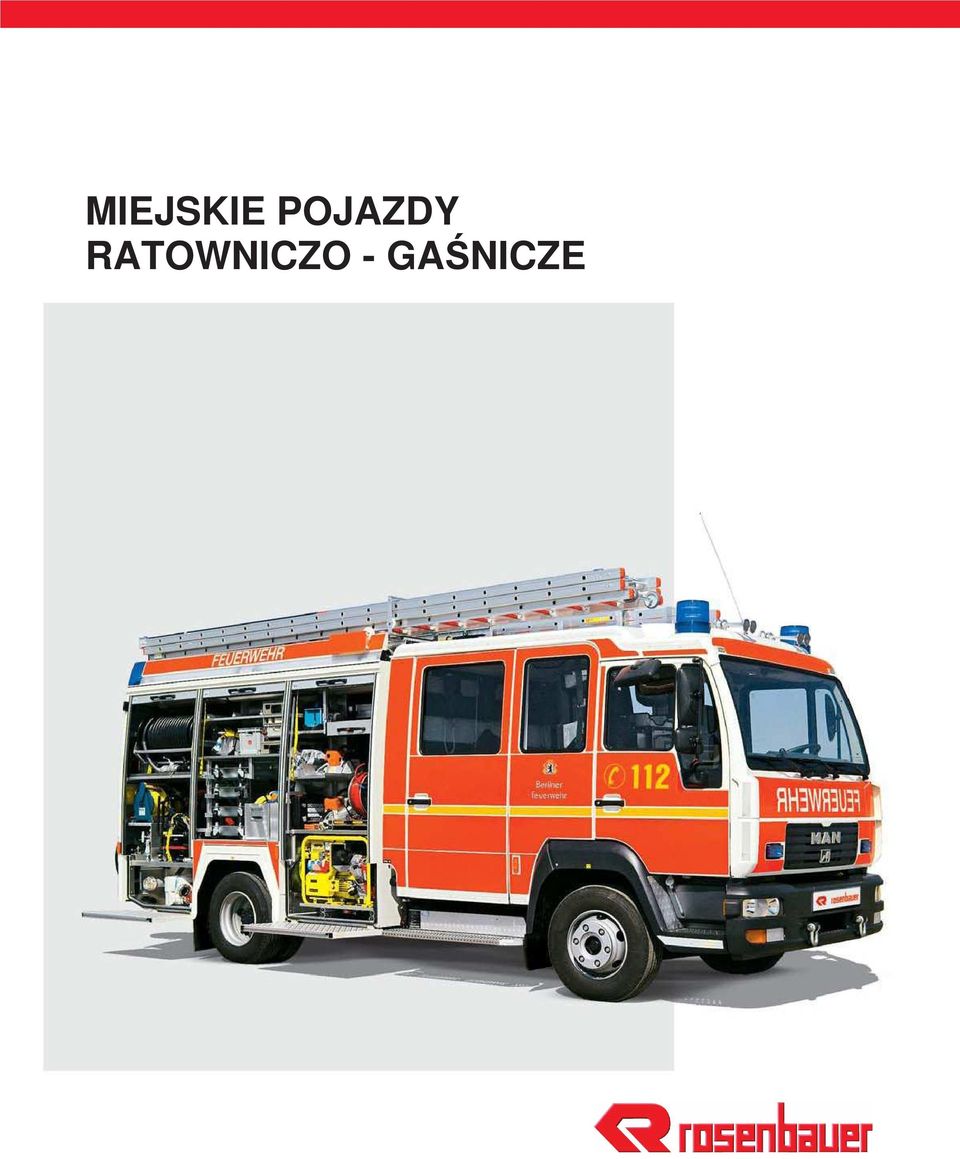

1 MIEJSKIE POJAZDY RATOWNICZO - GAŚNICZE

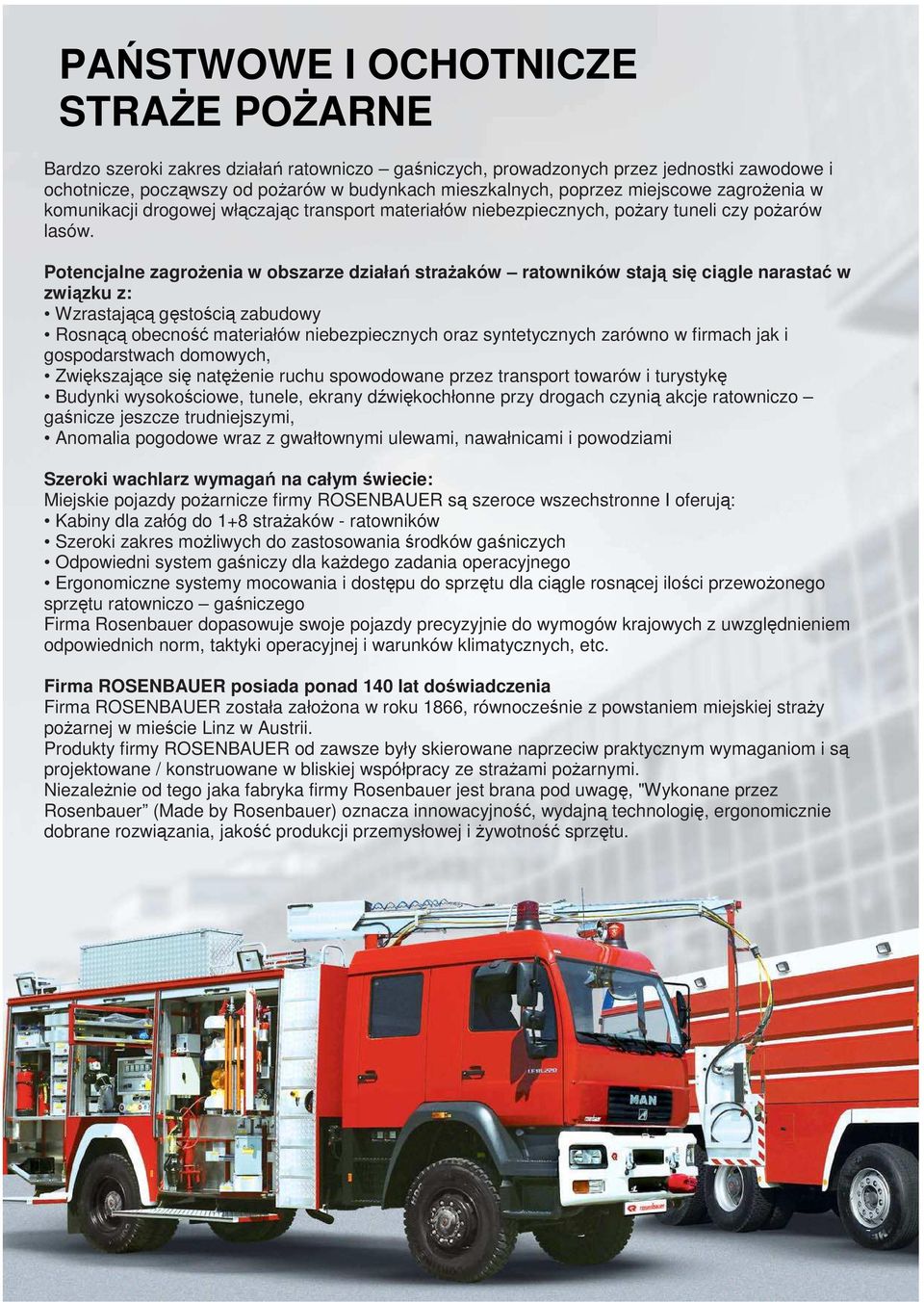

2 PAŃSTWOWE I OCHOTNICZE STRAśE POśARNE Bardzo szeroki zakres działań ratowniczo gaśniczych, prowadzonych przez jednostki zawodowe i ochotnicze, począwszy od poŝarów w budynkach mieszkalnych, poprzez miejscowe zagroŝenia w komunikacji drogowej włączając transport materiałów niebezpiecznych, poŝary tuneli czy poŝarów lasów. Potencjalne zagroŝenia w obszarze działań straŝaków ratowników stają się ciągle narastać w związku z: Wzrastającą gęstością zabudowy Rosnącą obecność materiałów niebezpiecznych oraz syntetycznych zarówno w firmach jak i gospodarstwach domowych, Zwiększające się natęŝenie ruchu spowodowane przez transport towarów i turystykę Budynki wysokościowe, tunele, ekrany dźwiękochłonne przy drogach czynią akcje ratowniczo gaśnicze jeszcze trudniejszymi, Anomalia pogodowe wraz z gwałtownymi ulewami, nawałnicami i powodziami Szeroki wachlarz wymagań na całym świecie: Miejskie pojazdy poŝarnicze firmy ROSENBAUER są szeroce wszechstronne I oferują: Kabiny dla załóg do 1+8 straŝaków - ratowników Szeroki zakres moŝliwych do zastosowania środków gaśniczych Odpowiedni system gaśniczy dla kaŝdego zadania operacyjnego Ergonomiczne systemy mocowania i dostępu do sprzętu dla ciągle rosnącej ilości przewoŝonego sprzętu ratowniczo gaśniczego Firma Rosenbauer dopasowuje swoje pojazdy precyzyjnie do wymogów krajowych z uwzględnieniem odpowiednich norm, taktyki operacyjnej i warunków klimatycznych, etc. Firma ROSENBAUER posiada ponad 140 lat doświadczenia Firma ROSENBAUER została załoŝona w roku 1866, równocześnie z powstaniem miejskiej straŝy poŝarnej w mieście Linz w Austrii. Produkty firmy ROSENBAUER od zawsze były skierowane naprzeciw praktycznym wymaganiom i są projektowane / konstruowane w bliskiej współpracy ze straŝami poŝarnymi. NiezaleŜnie od tego jaka fabryka firmy Rosenbauer jest brana pod uwagę, "Wykonane przez Rosenbauer (Made by Rosenbauer) oznacza innowacyjność, wydajną technologię, ergonomicznie dobrane rozwiązania, jakość produkcji przemysłowej i Ŝywotność sprzętu.

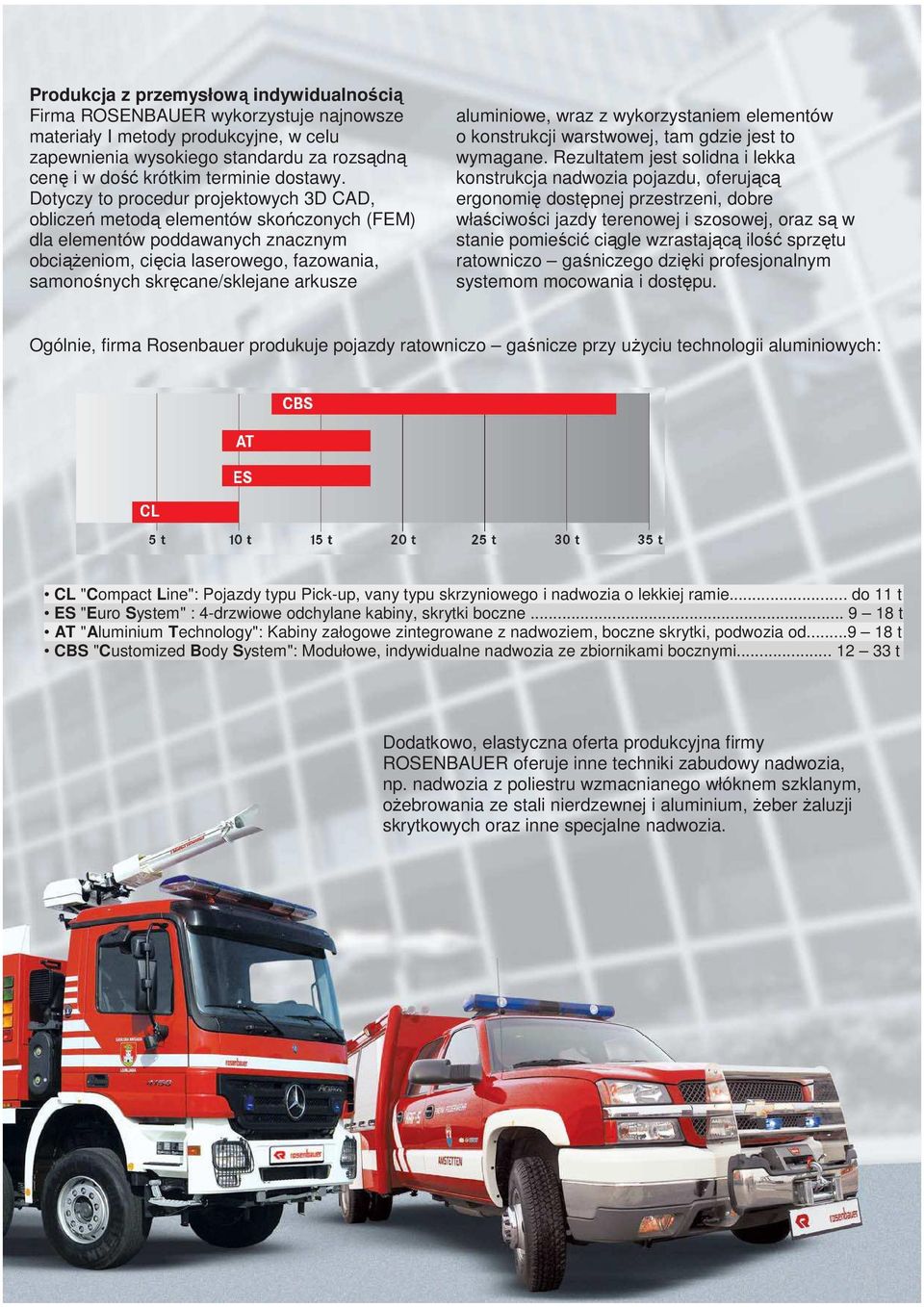

3 Produkcja z przemysłową indywidualnością Firma ROSENBAUER wykorzystuje najnowsze materiały I metody produkcyjne, w celu zapewnienia wysokiego standardu za rozsądną cenę i w dość krótkim terminie dostawy. Dotyczy to procedur projektowych 3D CAD, obliczeń metodą elementów skończonych (FEM) dla elementów poddawanych znacznym obciąŝeniom, cięcia laserowego, fazowania, samonośnych skręcane/sklejane arkusze aluminiowe, wraz z wykorzystaniem elementów o konstrukcji warstwowej, tam gdzie jest to wymagane. Rezultatem jest solidna i lekka konstrukcja nadwozia pojazdu, oferującą ergonomię dostępnej przestrzeni, dobre właściwości jazdy terenowej i szosowej, oraz są w stanie pomieścić ciągle wzrastającą ilość sprzętu ratowniczo gaśniczego dzięki profesjonalnym systemom mocowania i dostępu. Ogólnie, firma Rosenbauer produkuje pojazdy ratowniczo gaśnicze przy uŝyciu technologii aluminiowych: CL "Compact Line": Pojazdy typu Pick-up, vany typu skrzyniowego i nadwozia o lekkiej ramie... do 11 t ES "Euro System" : 4-drzwiowe odchylane kabiny, skrytki boczne t AT "Aluminium Technology": Kabiny załogowe zintegrowane z nadwoziem, boczne skrytki, podwozia od t CBS "Customized Body System": Modułowe, indywidualne nadwozia ze zbiornikami bocznymi t Dodatkowo, elastyczna oferta produkcyjna firmy ROSENBAUER oferuje inne techniki zabudowy nadwozia, np. nadwozia z poliestru wzmacnianego włóknem szklanym, oŝebrowania ze stali nierdzewnej i aluminium, Ŝeber Ŝaluzji skrytkowych oraz inne specjalne nadwozia.

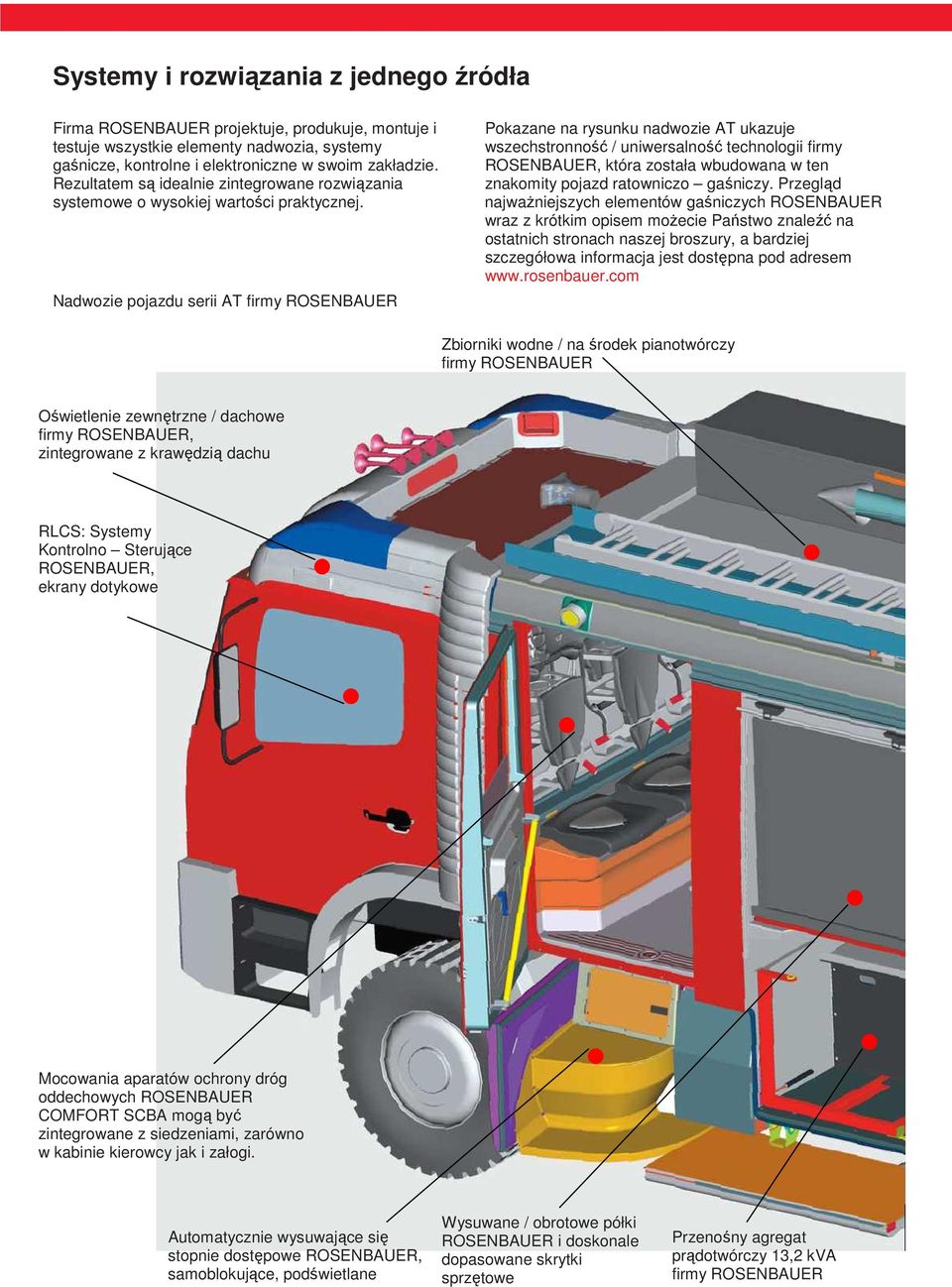

4 Systemy i rozwiązania z jednego źródła Firma ROSENBAUER projektuje, produkuje, montuje i testuje wszystkie elementy nadwozia, systemy gaśnicze, kontrolne i elektroniczne w swoim zakładzie. Rezultatem są idealnie zintegrowane rozwiązania systemowe o wysokiej wartości praktycznej. Nadwozie pojazdu serii AT firmy ROSENBAUER Pokazane na rysunku nadwozie AT ukazuje wszechstronność / uniwersalność technologii firmy ROSENBAUER, która została wbudowana w ten znakomity pojazd ratowniczo gaśniczy. Przegląd najwaŝniejszych elementów gaśniczych ROSENBAUER wraz z krótkim opisem moŝecie Państwo znaleźć na ostatnich stronach naszej broszury, a bardziej szczegółowa informacja jest dostępna pod adresem Zbiorniki wodne / na środek pianotwórczy firmy ROSENBAUER Oświetlenie zewnętrzne / dachowe firmy ROSENBAUER, zintegrowane z krawędzią dachu RLCS: Systemy Kontrolno Sterujące ROSENBAUER, ekrany dotykowe Mocowania aparatów ochrony dróg oddechowych ROSENBAUER COMFORT SCBA mogą być zintegrowane z siedzeniami, zarówno w kabinie kierowcy jak i załogi. Automatycznie wysuwające się stopnie dostępowe ROSENBAUER, samoblokujące, podświetlane Wysuwane / obrotowe półki ROSENBAUER i doskonale dopasowane skrytki sprzętowe Przenośny agregat prądotwórczy 13,2 kva firmy ROSENBAUER

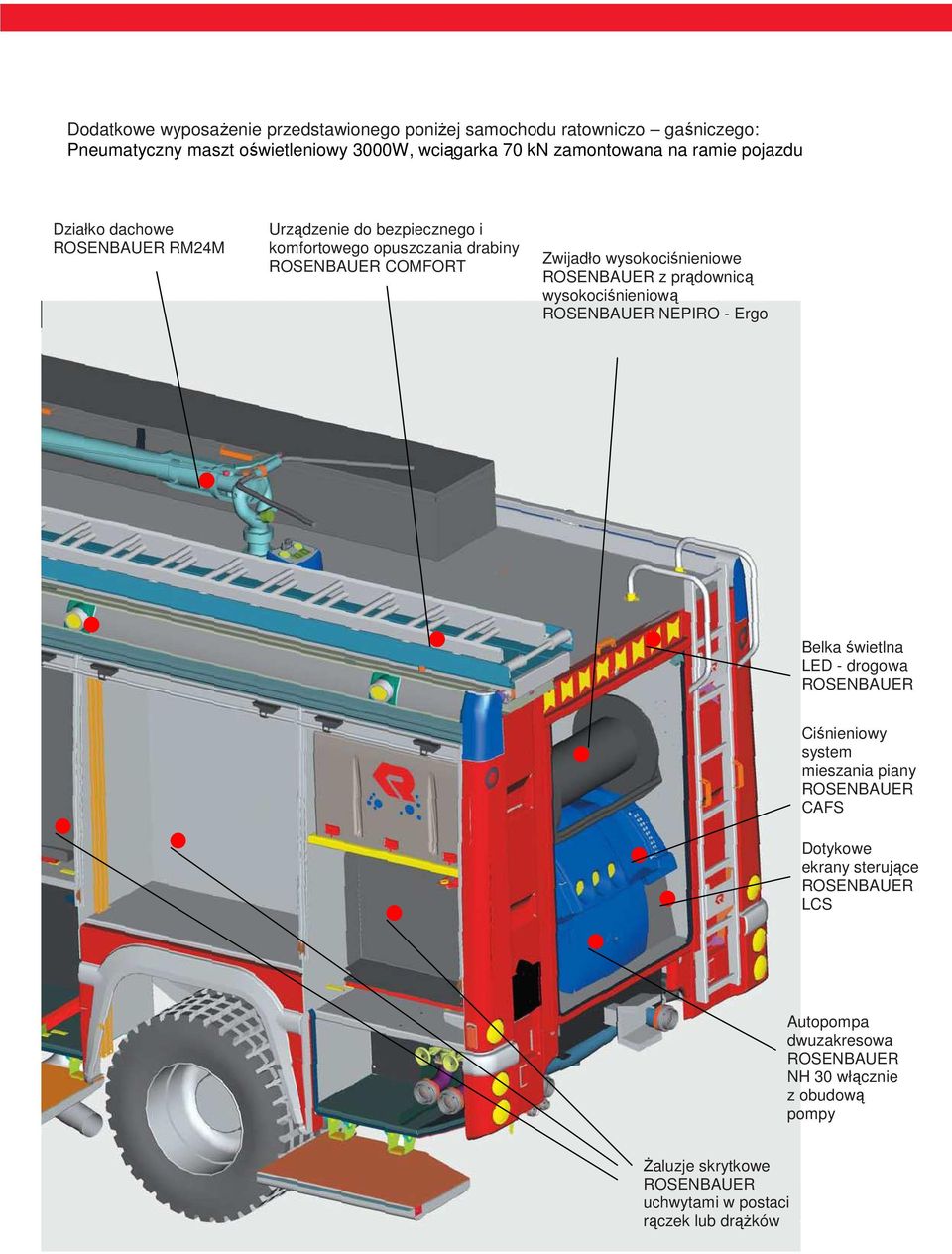

5 Dodatkowe wyposaŝenie przedstawionego poniŝej samochodu ratowniczo gaśniczego: Pneumatyczny maszt oświetleniowy 3000W, wciągarka 70 kn zamontowana na ramie pojazdu Działko dachowe ROSENBAUER RM24M Urządzenie do bezpiecznego i komfortowego opuszczania drabiny ROSENBAUER COMFORT Zwijadło wysokociśnieniowe ROSENBAUER z prądownicą wysokociśnieniową ROSENBAUER NEPIRO - Ergo Belka świetlna LED - drogowa ROSENBAUER Ciśnieniowy system mieszania piany ROSENBAUER CAFS Dotykowe ekrany sterujące ROSENBAUER LCS Autopompa dwuzakresowa ROSENBAUER NH 30 włącznie z obudową pompy śaluzje skrytkowe ROSENBAUER uchwytami w postaci rączek lub drąŝków

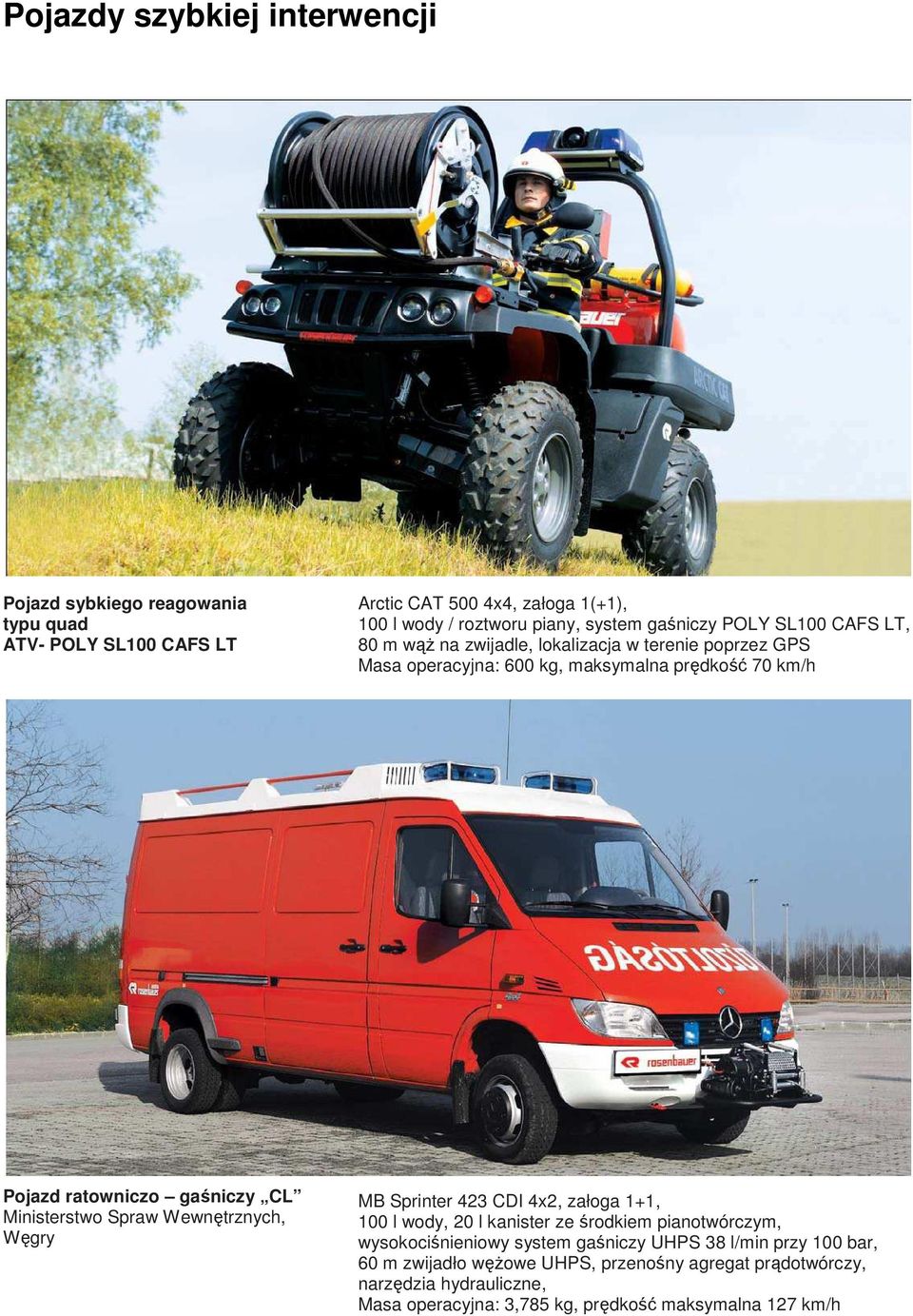

6 Pojazdy szybkiej interwencji Pojazd sybkiego reagowania typu quad ATV- POLY SL100 CAFS LT Arctic CAT 500 4x4, załoga 1(+1), 100 l wody / roztworu piany, system gaśniczy POLY SL100 CAFS LT, 80 m wąŝ na zwijadle, lokalizacja w terenie poprzez GPS Masa operacyjna: 600 kg, maksymalna prędkość 70 km/h Pojazd ratowniczo gaśniczy CL Ministerstwo Spraw Wewnętrznych, Węgry MB Sprinter 423 CDI 4x2, załoga 1+1, 100 l wody, 20 l kanister ze środkiem pianotwórczym, wysokociśnieniowy system gaśniczy UHPS 38 l/min przy 100 bar, 60 m zwijadło węŝowe UHPS, przenośny agregat prądotwórczy, narzędzia hydrauliczne, Masa operacyjna: 3,785 kg, prędkość maksymalna 127 km/h

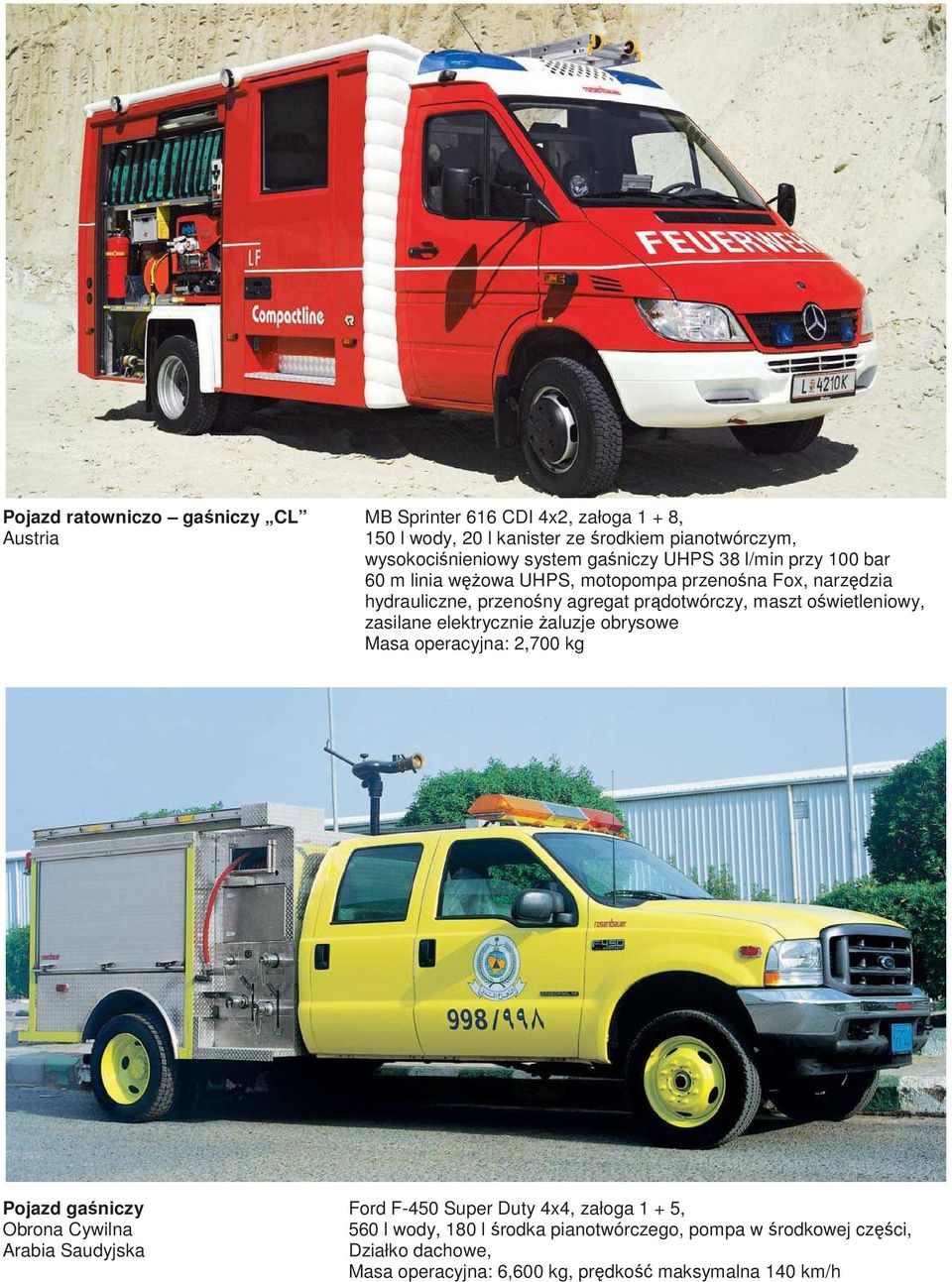

7 Pojazd ratowniczo gaśniczy CL Austria MB Sprinter 616 CDI 4x2, załoga 1 + 8, 150 l wody, 20 l kanister ze środkiem pianotwórczym, wysokociśnieniowy system gaśniczy UHPS 38 l/min przy 100 bar 60 m linia węŝowa UHPS, motopompa przenośna Fox, narzędzia hydrauliczne, przenośny agregat prądotwórczy, maszt oświetleniowy, zasilane elektrycznie Ŝaluzje obrysowe Masa operacyjna: 2,700 kg Pojazd gaśniczy Obrona Cywilna Arabia Saudyjska Ford F-450 Super Duty 4x4, załoga 1 + 5, 560 l wody, 180 l środka pianotwórczego, pompa w środkowej części, Działko dachowe, Masa operacyjna: 6,600 kg, prędkość maksymalna 140 km/h

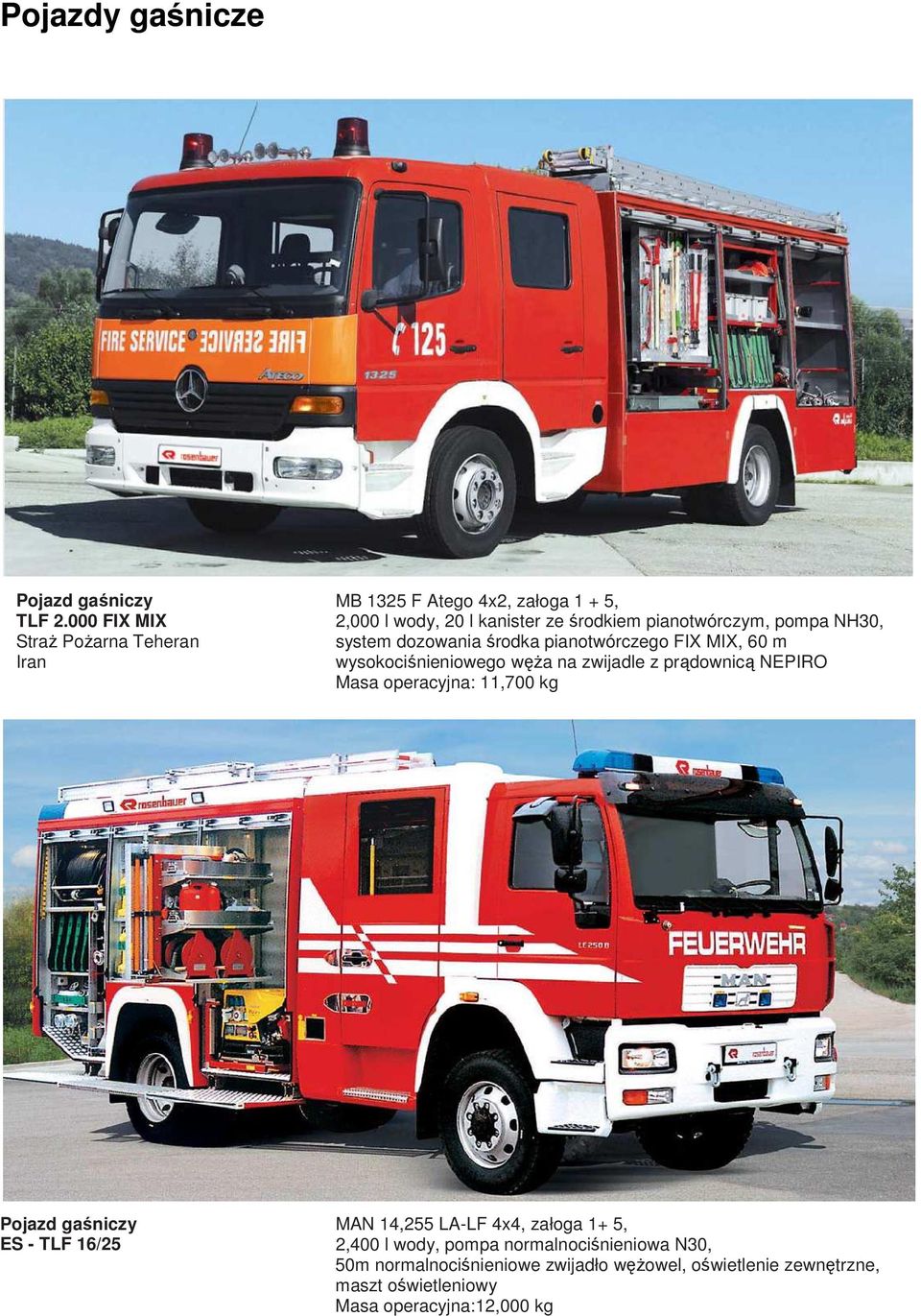

8 Pojazdy gaśnicze Pojazd gaśniczy TLF FIX MIX StraŜ PoŜarna Teheran Iran MB 1325 F Atego 4x2, załoga 1 + 5, 2,000 l wody, 20 l kanister ze środkiem pianotwórczym, pompa NH30, system dozowania środka pianotwórczego FIX MIX, 60 m wysokociśnieniowego węŝa na zwijadle z prądownicą NEPIRO Masa operacyjna: 11,700 kg Pojazd gaśniczy ES - TLF 16/25 MAN 14,255 LA-LF 4x4, załoga 1+ 5, 2,400 l wody, pompa normalnociśnieniowa N30, 50m normalnociśnieniowe zwijadło węŝowel, oświetlenie zewnętrzne, maszt oświetleniowy Masa operacyjna:12,000 kg

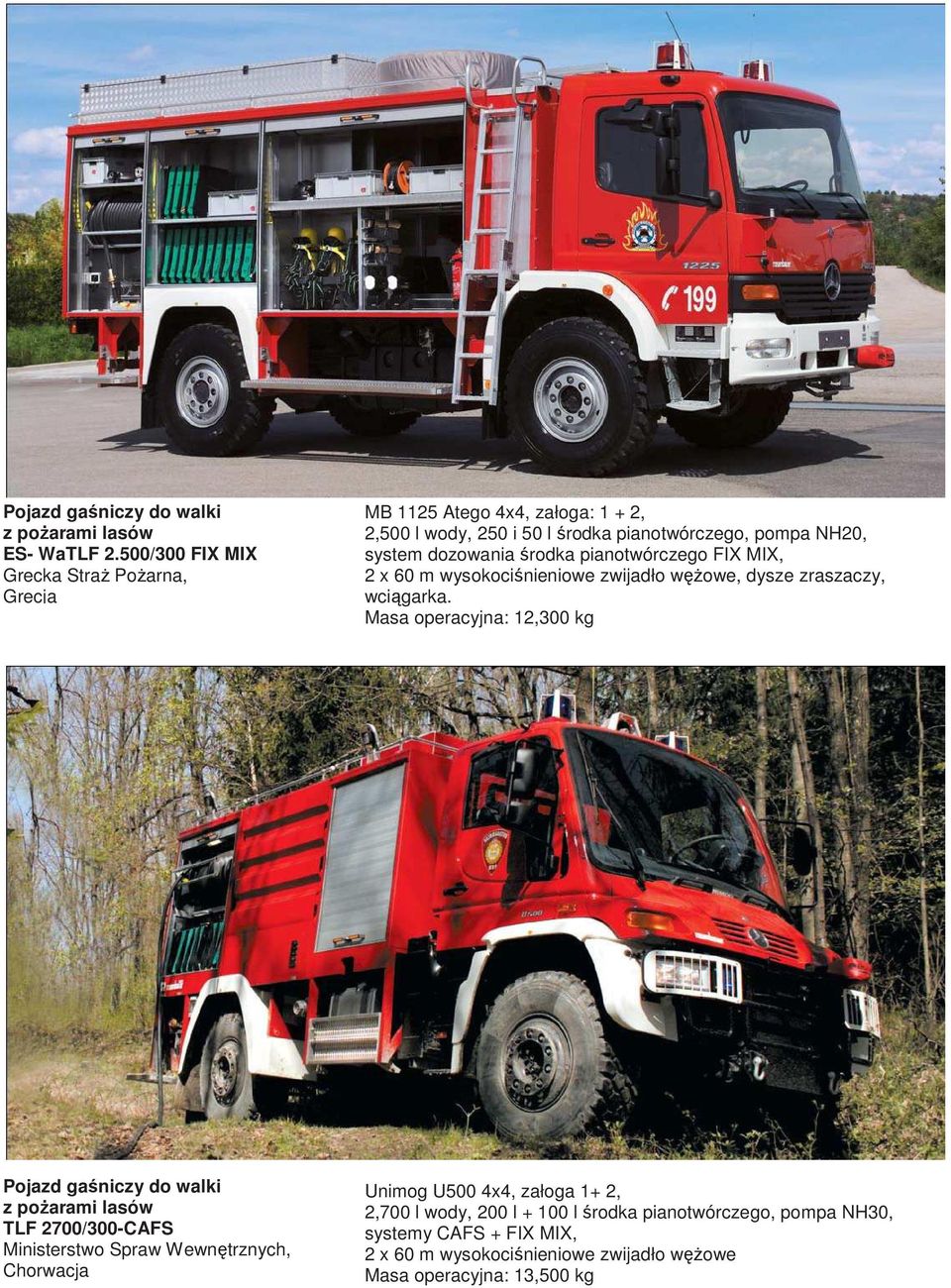

9 Pojazd gaśniczy do walki z poŝarami lasów ES- WaTLF 2.500/300 FIX MIX Grecka StraŜ PoŜarna, Grecja MB 1125 Atego 4x4, załoga: 1 + 2, 2,500 l wody, 250 i 50 l środka pianotwórczego, pompa NH20, system dozowania środka pianotwórczego FIX MIX, 2 x 60 m wysokociśnieniowe zwijadło węŝowe, dysze zraszaczy, wciągarka. Masa operacyjna: 12,300 kg Pojazd gaśniczy do walki z poŝarami lasów TLF 2700/300-CAFS Ministerstwo Spraw Wewnętrznych, Chorwacja Unimog U500 4x4, załoga 1+ 2, 2,700 l wody, 200 l l środka pianotwórczego, pompa NH30, systemy CAFS + FIX MIX, 2 x 60 m wysokociśnieniowe zwijadło węŝowe Masa operacyjna: 13,500 kg

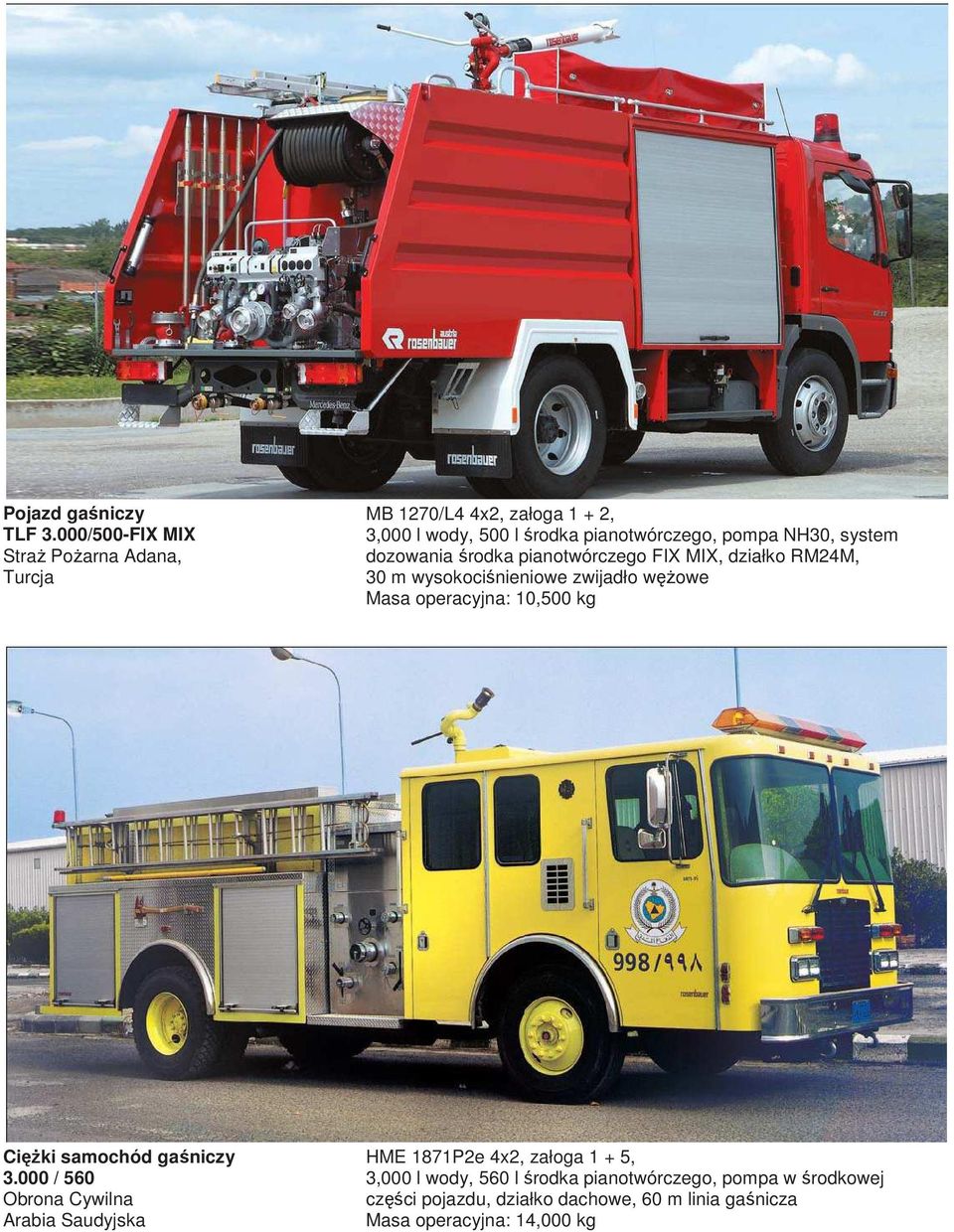

10 Pojazd gaśniczy TLF 3.000/500-FIX MIX StraŜ PoŜarna Adana, Turcja MB 1270/L4 4x2, załoga 1 + 2, 3,000 l wody, 500 l środka pianotwórczego, pompa NH30, system dozowania środka pianotwórczego FIX MIX, działko RM24M, 30 m wysokociśnieniowe zwijadło węŝowe Masa operacyjna: 10,500 kg CięŜki samochód gaśniczy / 560 Obrona Cywilna Arabia Saudyjska HME 1871P2e 4x2, załoga 1 + 5, 3,000 l wody, 560 l środka pianotwórczego, pompa w środkowej części pojazdu, działko dachowe, 60 m linia gaśnicza Masa operacyjna: 14,000 kg

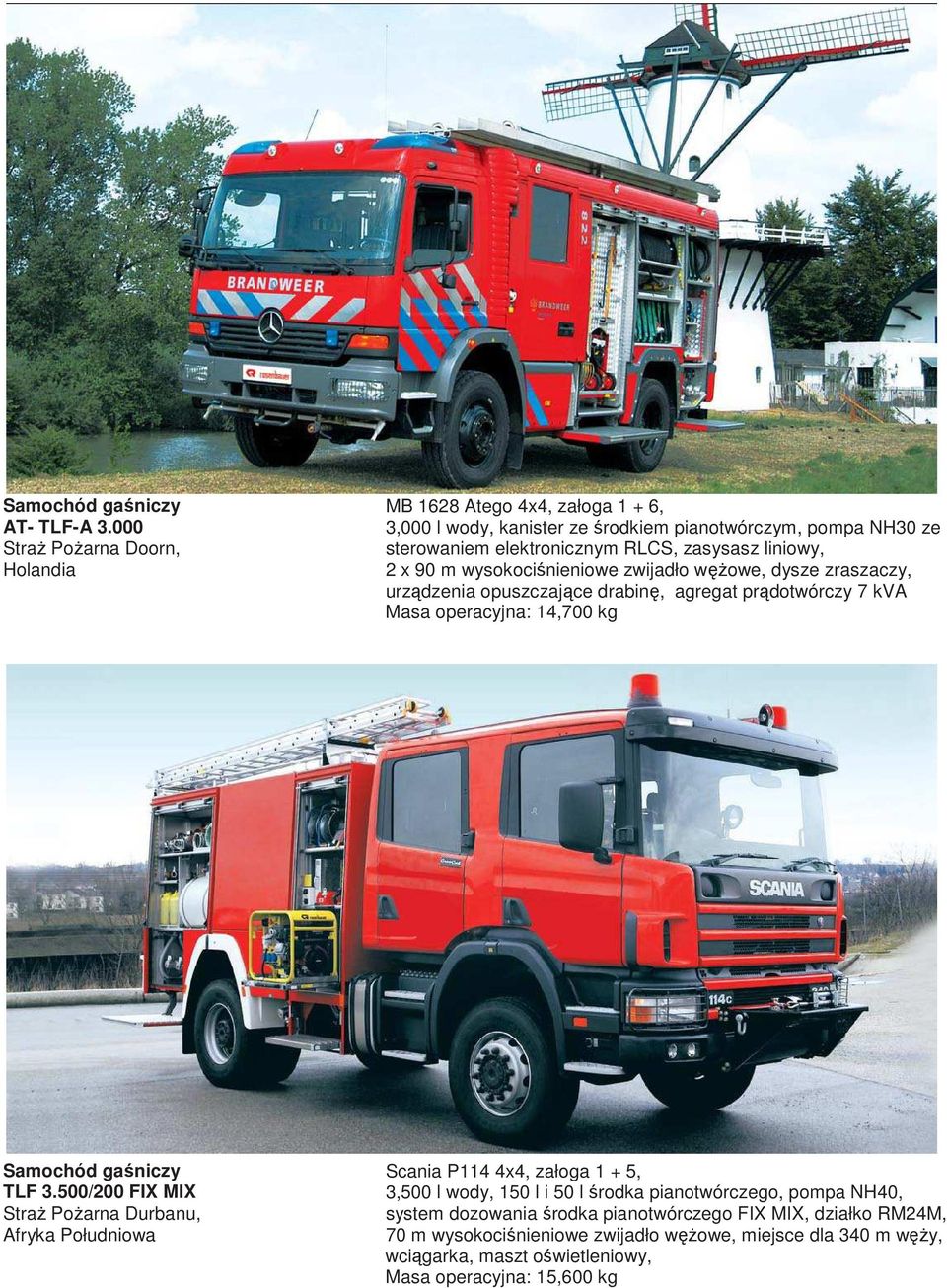

11 Samochód gaśniczy AT- TLF-A StraŜ PoŜarna Doorn, Holandia MB 1628 Atego 4x4, załoga 1 + 6, 3,000 l wody, kanister ze środkiem pianotwórczym, pompa NH30 ze sterowaniem elektronicznym RLCS, zasysasz liniowy, 2 x 90 m wysokociśnieniowe zwijadło węŝowe, dysze zraszaczy, urządzenia opuszczające drabinę, agregat prądotwórczy 7 kva Masa operacyjna: 14,700 kg Samochód gaśniczy TLF 3.500/200 FIX MIX StraŜ PoŜarna Durbanu, Afryka Południowa Scania P114 4x4, załoga 1 + 5, 3,500 l wody, 150 l i 50 l środka pianotwórczego, pompa NH40, system dozowania środka pianotwórczego FIX MIX, działko RM24M, 70 m wysokociśnieniowe zwijadło węŝowe, miejsce dla 340 m węŝy, wciągarka, maszt oświetleniowy, Masa operacyjna: 15,600 kg

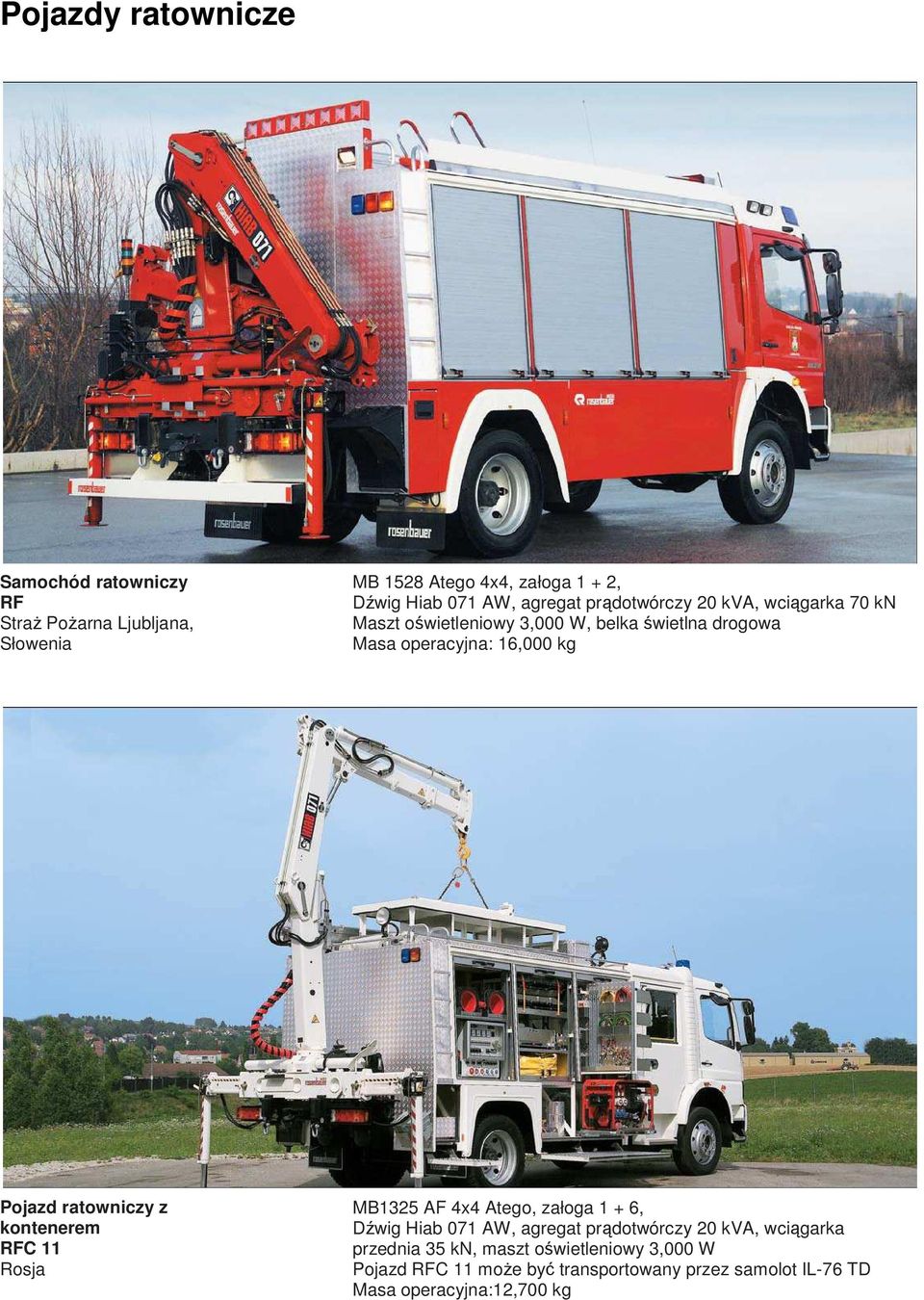

12 Pojazdy ratownicze Samochód ratowniczy RF StraŜ PoŜarna Ljubljana, Słowenia MB 1528 Atego 4x4, załoga 1 + 2, Dźwig Hiab 071 AW, agregat prądotwórczy 20 kva, wciągarka 70 kn Maszt oświetleniowy 3,000 W, belka świetlna drogowa Masa operacyjna: 16,000 kg Pojazd ratowniczy z kontenerem RFC 11 Rosja MB1325 AF 4x4 Atego, załoga 1 + 6, Dźwig Hiab 071 AW, agregat prądotwórczy 20 kva, wciągarka przednia 35 kn, maszt oświetleniowy 3,000 W Pojazd RFC 11 moŝe być transportowany przez samolot IL-76 TD Masa operacyjna:12,700 kg

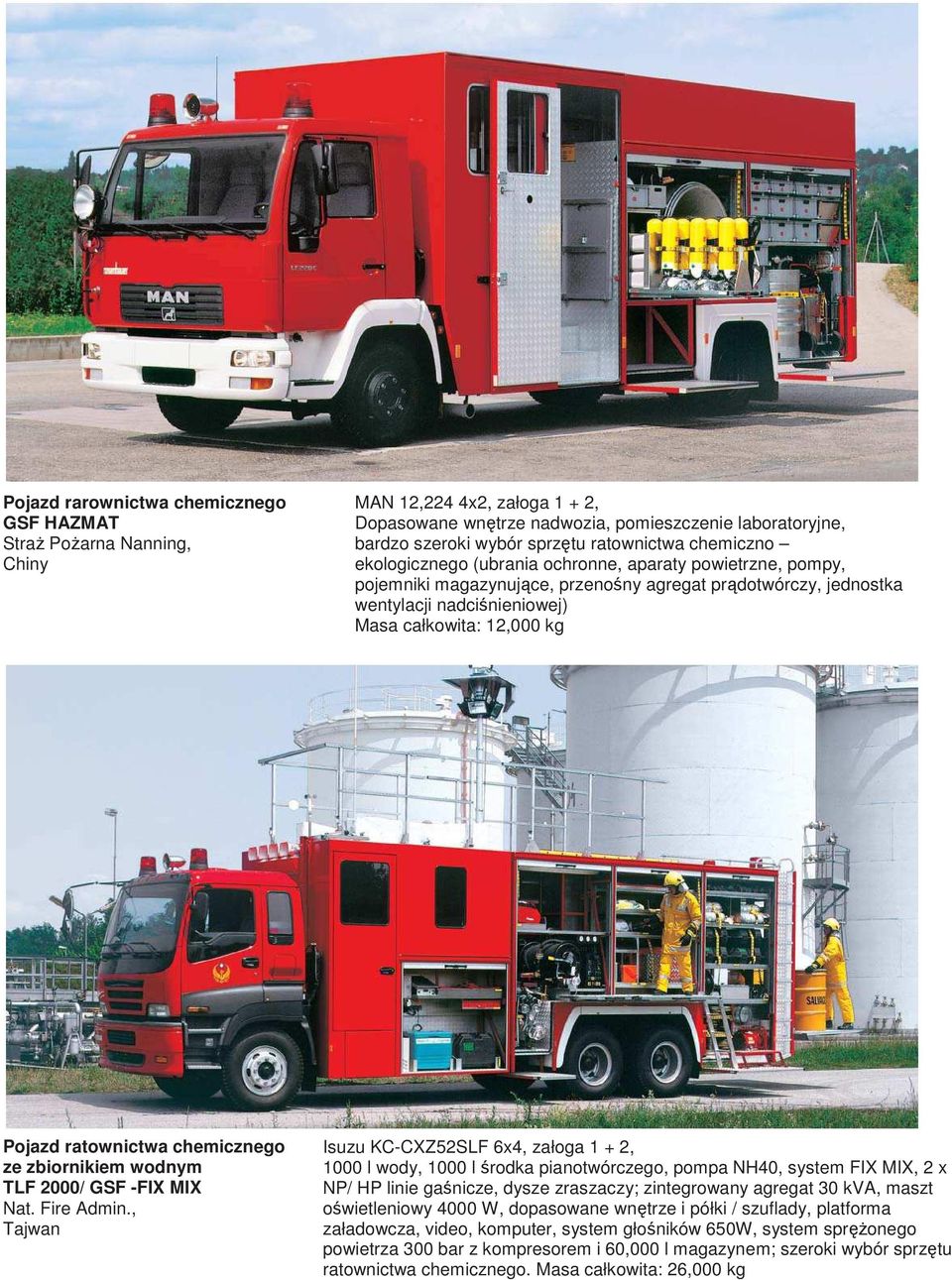

13 Pojazd rarownictwa chemicznego GSF HAZMAT StraŜ PoŜarna Nanning, Chiny MAN 12,224 4x2, załoga 1 + 2, Dopasowane wnętrze nadwozia, pomieszczenie laboratoryjne, bardzo szeroki wybór sprzętu ratownictwa chemiczno ekologicznego (ubrania ochronne, aparaty powietrzne, pompy, pojemniki magazynujące, przenośny agregat prądotwórczy, jednostka wentylacji nadciśnieniowej) Masa całkowita: 12,000 kg Pojazd ratownictwa chemicznego ze zbiornikiem wodnym TLF 2000/ GSF -FIX MIX Nat. Fire Admin., Tajwan Isuzu KC-CXZ52SLF 6x4, załoga 1 + 2, 1000 l wody, 1000 l środka pianotwórczego, pompa NH40, system FIX MIX, 2 x NP/ HP linie gaśnicze, dysze zraszaczy; zintegrowany agregat 30 kva, maszt oświetleniowy 4000 W, dopasowane wnętrze i półki / szuflady, platforma załadowcza, video, komputer, system głośników 650W, system spręŝonego powietrza 300 bar z kompresorem i 60,000 l magazynem; szeroki wybór sprzętu ratownictwa chemicznego. Masa całkowita: 26,000 kg

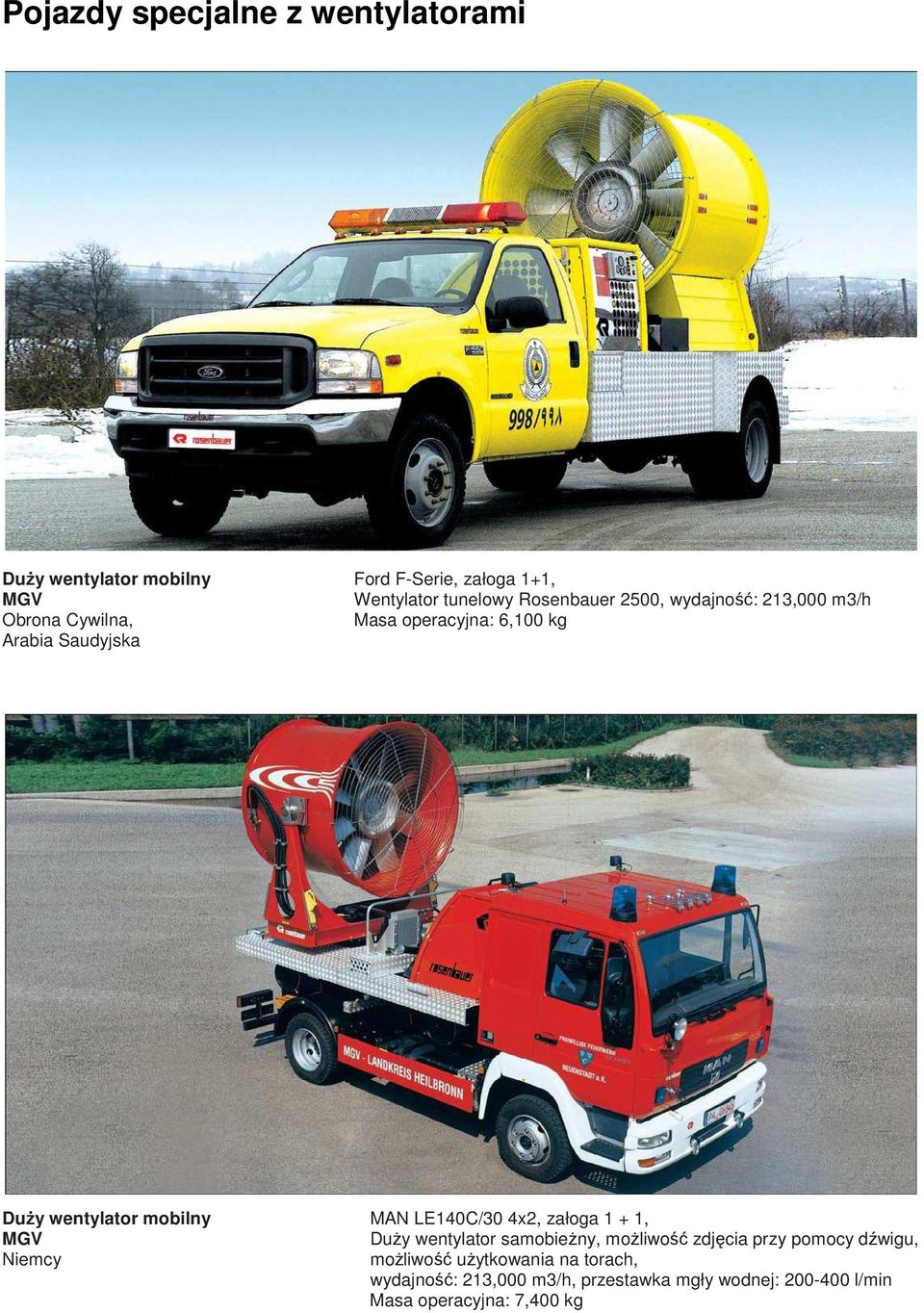

14 Pojazdy specjalne z wentylatorami DuŜy wentylator mobilny MGV Obrona Cywilna, Arabia Saudyjska Ford F-Serie, załoga 1+1, Wentylator tunelowy Rosenbauer 2500, wydajność: 213,000 m3/h Masa operacyjna: 6,100 kg DuŜy wentylator mobilny MGV Niemcy MAN LE140C/30 4x2, załoga 1 + 1, DuŜy wentylator samobieŝny, moŝliwość zdjęcia przy pomocy dźwigu, moŝliwość uŝytkowania na torach, wydajność: 213,000 m3/h, przestawka mgły wodnej: l/min Masa operacyjna: 7,400 kg

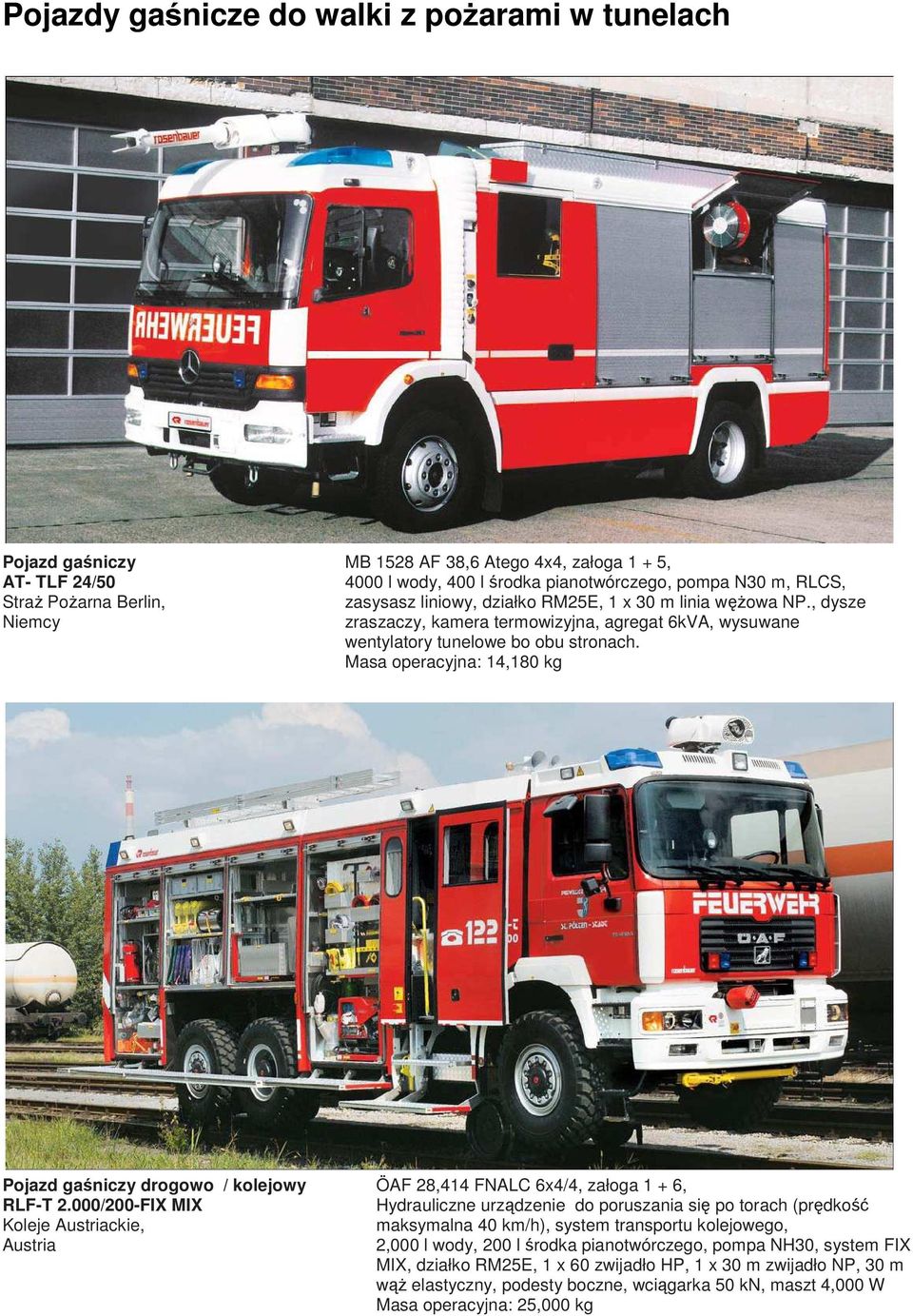

15 Pojazdy gaśnicze do walki z poŝarami w tunelach Pojazd gaśniczy AT- TLF 24/50 StraŜ PoŜarna Berlin, Niemcy MB 1528 AF 38,6 Atego 4x4, załoga 1 + 5, 4000 l wody, 400 l środka pianotwórczego, pompa N30 m, RLCS, zasysasz liniowy, działko RM25E, 1 x 30 m linia węŝowa NP., dysze zraszaczy, kamera termowizyjna, agregat 6kVA, wysuwane wentylatory tunelowe bo obu stronach. Masa operacyjna: 14,180 kg Pojazd gaśniczy drogowo / kolejowy RLF-T 2.000/200-FIX MIX Koleje Austriackie, Austria ÖAF 28,414 FNALC 6x4/4, załoga 1 + 6, Hydrauliczne urządzenie do poruszania się po torach (prędkość maksymalna 40 km/h), system transportu kolejowego, 2,000 l wody, 200 l środka pianotwórczego, pompa NH30, system FIX MIX, działko RM25E, 1 x 60 zwijadło HP, 1 x 30 m zwijadło NP, 30 m wąŝ elastyczny, podesty boczne, wciągarka 50 kn, maszt 4,000 W Masa operacyjna: 25,000 kg

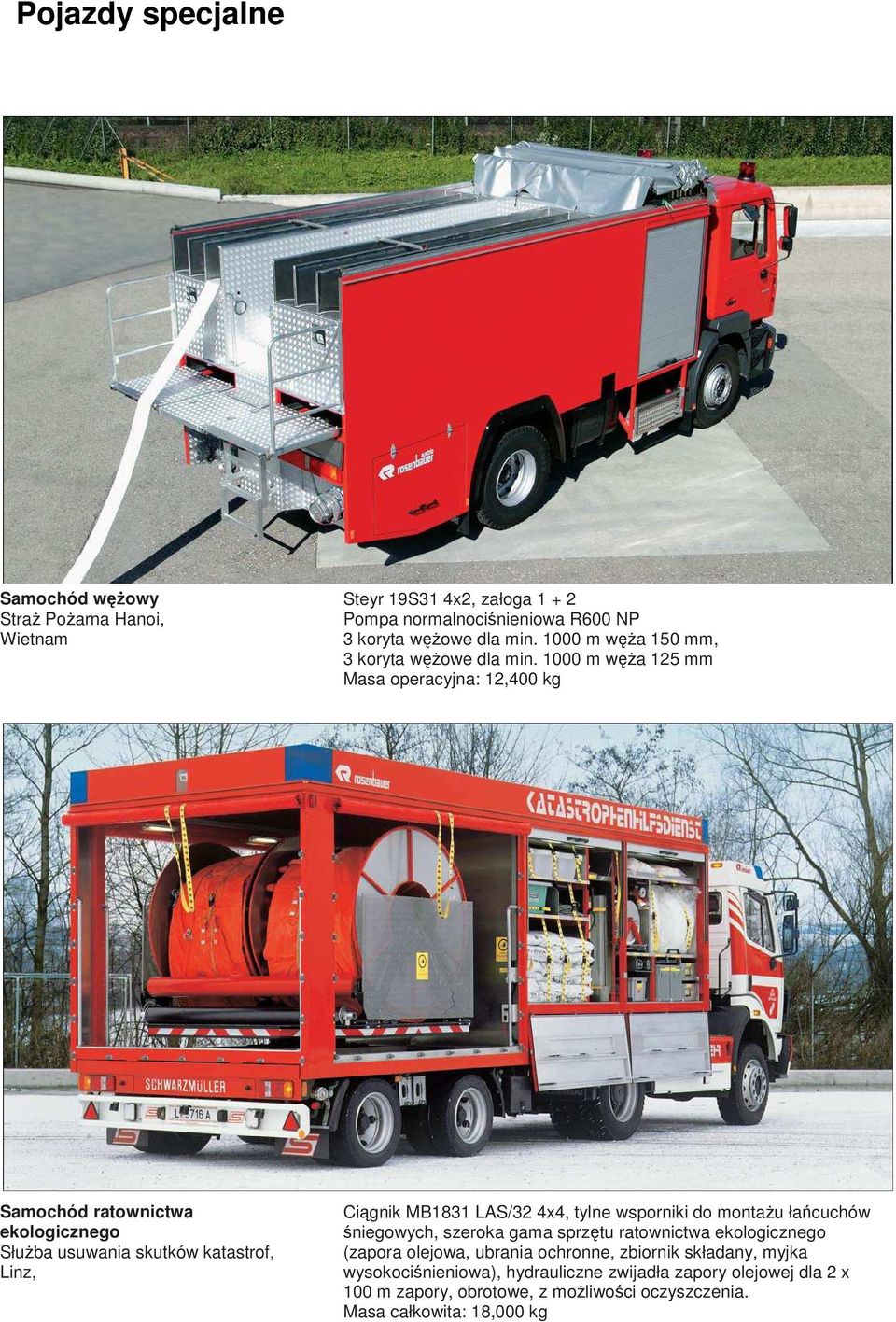

16 Pojazdy specjalne Samochód węŝowy StraŜ PoŜarna Hanoi, Wietnam Steyr 19S31 4x2, załoga Pompa normalnociśnieniowa R600 NP 3 koryta węŝowe dla min m węŝa 150 mm, 3 koryta węŝowe dla min m węŝa 125 mm Masa operacyjna: 12,400 kg Samochód ratownictwa ekologicznego SłuŜba usuwania skutków katastrof, Linz, Austria Ciągnik MB1831 LAS/32 4x4, tylne wsporniki do montaŝu łańcuchów śniegowych, szeroka gama sprzętu ratownictwa ekologicznego (zapora olejowa, ubrania ochronne, zbiornik składany, myjka wysokociśnieniowa), hydrauliczne zwijadła zapory olejowej dla 2 x 100 m zapory, obrotowe, z moŝliwości oczyszczenia. Masa całkowita: 18,000 kg

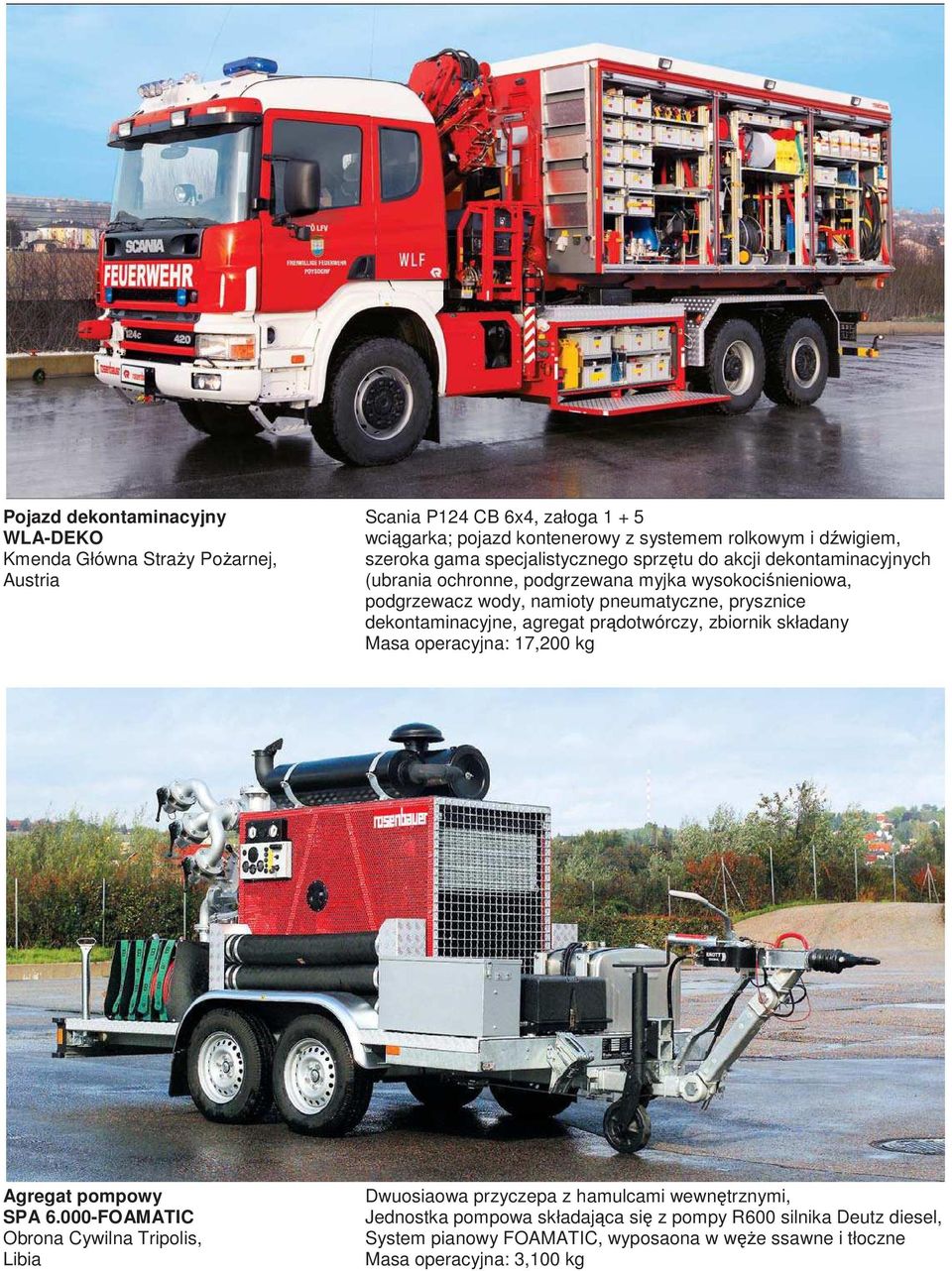

17 Pojazd dekontaminacyjny WLA-DEKO Kmenda Główna StraŜy PoŜarnej, Austria Austria Scania P124 CB 6x4, załoga wciągarka; pojazd kontenerowy z systemem rolkowym i dźwigiem, szeroka gama specjalistycznego sprzętu do akcji dekontaminacyjnych (ubrania ochronne, podgrzewana myjka wysokociśnieniowa, podgrzewacz wody, namioty pneumatyczne, prysznice dekontaminacyjne, agregat prądotwórczy, zbiornik składany Masa operacyjna: 17,200 kg Agregat pompowy SPA FOAMATIC Obrona Cywilna Tripolis, Libia Dwuosiaowa przyczepa z hamulcami wewnętrznymi, Jednostka pompowa składająca się z pompy R600 silnika Deutz diesel, System pianowy FOAMATIC, wyposaona w węŝe ssawne i tłoczne Masa operacyjna: 3,100 kg

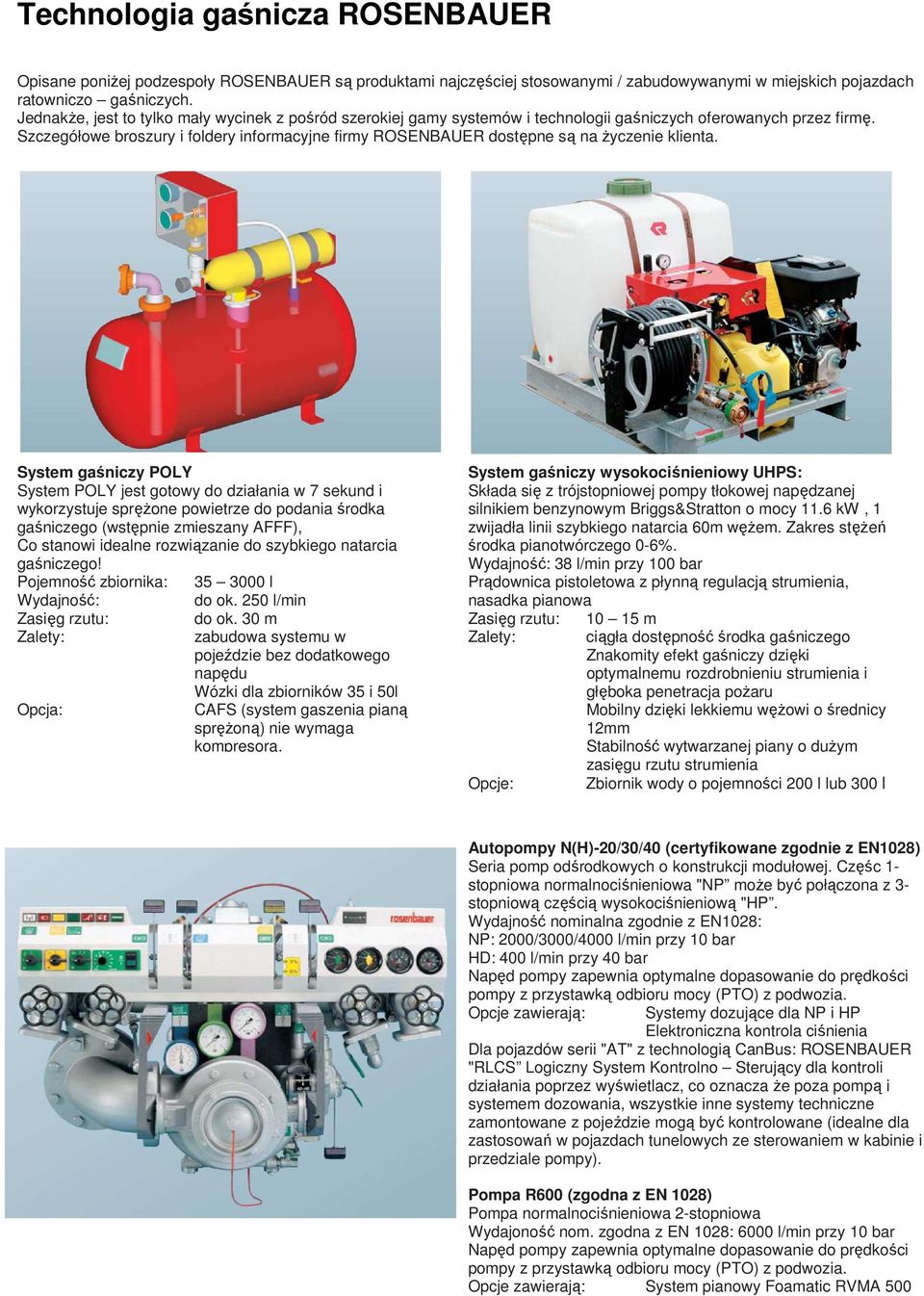

18 Technologia gaśnicza ROSENBAUER Opisane poniŝej podzespoły ROSENBAUER są produktami najczęściej stosowanymi / zabudowywanymi w miejskich pojazdach ratowniczo gaśniczych. JednakŜe, jest to tylko mały wycinek z pośród szerokiej gamy systemów i technologii gaśniczych oferowanych przez firmę. Szczegółowe broszury i foldery informacyjne firmy ROSENBAUER dostępne są na Ŝyczenie klienta. System gaśniczy POLY System POLY jest gotowy do działania w 7 sekund i wykorzystuje spręŝone powietrze do podania środka gaśniczego (wstępnie zmieszany AFFF), Co stanowi idealne rozwiązanie do szybkiego natarcia gaśniczego! Pojemność zbiornika: l Wydajność: do ok. 250 l/min Zasięg rzutu: Zalety: Opcja: do ok. 30 m zabudowa systemu w pojeździe bez dodatkowego napędu Wózki dla zbiorników 35 i 50l CAFS (system gaszenia pianą spręŝoną) nie wymaga kompresora. System gaśniczy wysokociśnieniowy UHPS: Składa się z trójstopniowej pompy tłokowej napędzanej silnikiem benzynowym Briggs&Stratton o mocy 11.6 kw, 1 zwijadła linii szybkiego natarcia 60m węŝem. Zakres stęŝeń środka pianotwórczego 0-6%. Wydajność: 38 l/min przy 100 bar Prądownica pistoletowa z płynną regulacją strumienia, nasadka pianowa Zasięg rzutu: Zalety: Opcje: m ciągła dostępność środka gaśniczego Znakomity efekt gaśniczy dzięki optymalnemu rozdrobnieniu strumienia i głęboka penetracja poŝaru Mobilny dzięki lekkiemu węŝowi o średnicy 12mm Stabilność wytwarzanej piany o duŝym zasięgu rzutu strumienia Zbiornik wody o pojemności 200 l lub 300 l Autopompy N(H)-20/30/40 (certyfikowane zgodnie z EN1028) Seria pomp odśrodkowych o konstrukcji modułowej. Częśc 1- stopniowa normalnociśnieniowa "NP moŝe być połączona z 3- stopniową częścią wysokociśnieniową "HP. Wydajność nominalna zgodnie z EN1028: NP: 2000/3000/4000 l/min przy 10 bar HD: 400 l/min przy 40 bar Napęd pompy zapewnia optymalne dopasowanie do prędkości pompy z przystawką odbioru mocy (PTO) z podwozia. Opcje zawierają: Systemy dozujące dla NP i HP Elektroniczna kontrola ciśnienia Dla pojazdów serii "AT" z technologią CanBus: ROSENBAUER "RLCS Logiczny System Kontrolno Sterujący dla kontroli działania poprzez wyświetlacz, co oznacza Ŝe poza pompą i systemem dozowania, wszystkie inne systemy techniczne zamontowane z pojeździe mogą być kontrolowane (idealne dla zastosowań w pojazdach tunelowych ze sterowaniem w kabinie i przedziale pompy). Pompa R600 (zgodna z EN 1028) Pompa normalnociśnieniowa 2-stopniowa Wydajoność nom. zgodna z EN 1028: 6000 l/min przy 10 bar Napęd pompy zapewnia optymalne dopasowanie do prędkości pompy z przystawką odbioru mocy (PTO) z podwozia. Opcje zawierają: System pianowy Foamatic RVMA 500

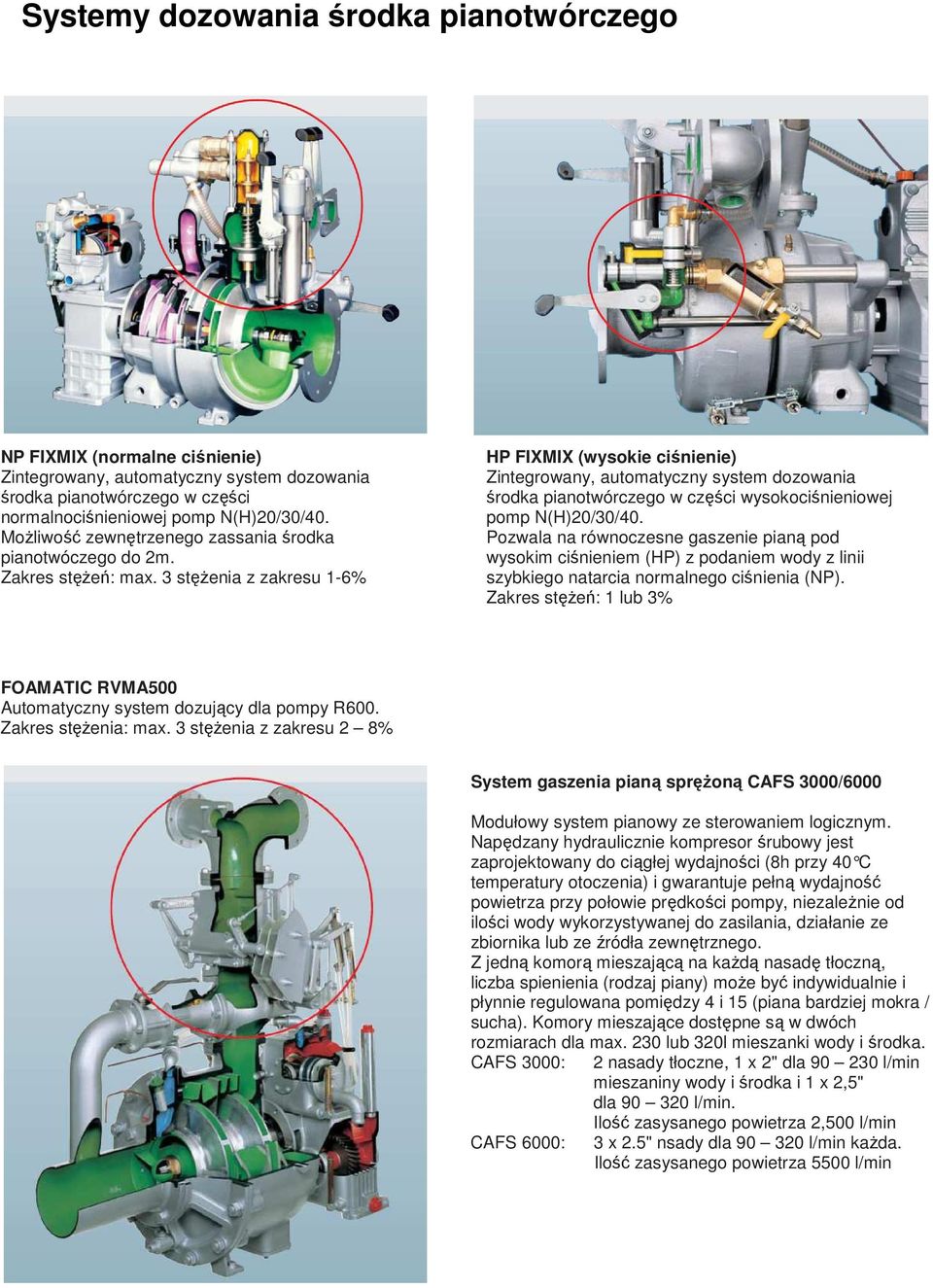

19 Systemy dozowania środka pianotwórczego NP FIXMIX (normalne ciśnienie) Zintegrowany, automatyczny system dozowania środka pianotwórczego w części normalnociśnieniowej pomp N(H)20/30/40. MoŜliwość zewnętrzenego zassania środka pianotwóczego do 2m. Zakres stęŝeń: max. 3 stęŝenia z zakresu 1-6% HP FIXMIX (wysokie ciśnienie) Zintegrowany, automatyczny system dozowania środka pianotwórczego w części wysokociśnieniowej pomp N(H)20/30/40. Pozwala na równoczesne gaszenie pianą pod wysokim ciśnieniem (HP) z podaniem wody z linii szybkiego natarcia normalnego ciśnienia (NP). Zakres stęŝeń: 1 lub 3% FOAMATIC RVMA500 Automatyczny system dozujący dla pompy R600. Zakres stęŝenia: max. 3 stęŝenia z zakresu 2 8% System gaszenia pianą spręŝoną CAFS 3000/6000 Modułowy system pianowy ze sterowaniem logicznym. Napędzany hydraulicznie kompresor śrubowy jest zaprojektowany do ciągłej wydajności (8h przy 40 C temperatury otoczenia) i gwarantuje pełną wydajność powietrza przy połowie prędkości pompy, niezaleŝnie od ilości wody wykorzystywanej do zasilania, działanie ze zbiornika lub ze źródła zewnętrznego. Z jedną komorą mieszającą na kaŝdą nasadę tłoczną, liczba spienienia (rodzaj piany) moŝe być indywidualnie i płynnie regulowana pomiędzy 4 i 15 (piana bardziej mokra / sucha). Komory mieszające dostępne są w dwóch rozmiarach dla max. 230 lub 320l mieszanki wody i środka. CAFS 3000: 2 nasady tłoczne, 1 x 2" dla l/min mieszaniny wody i środka i 1 x 2,5" dla l/min. Ilość zasysanego powietrza 2,500 l/min CAFS 6000: 3 x 2.5" nsady dla l/min kaŝda. Ilość zasysanego powietrza 5500 l/min

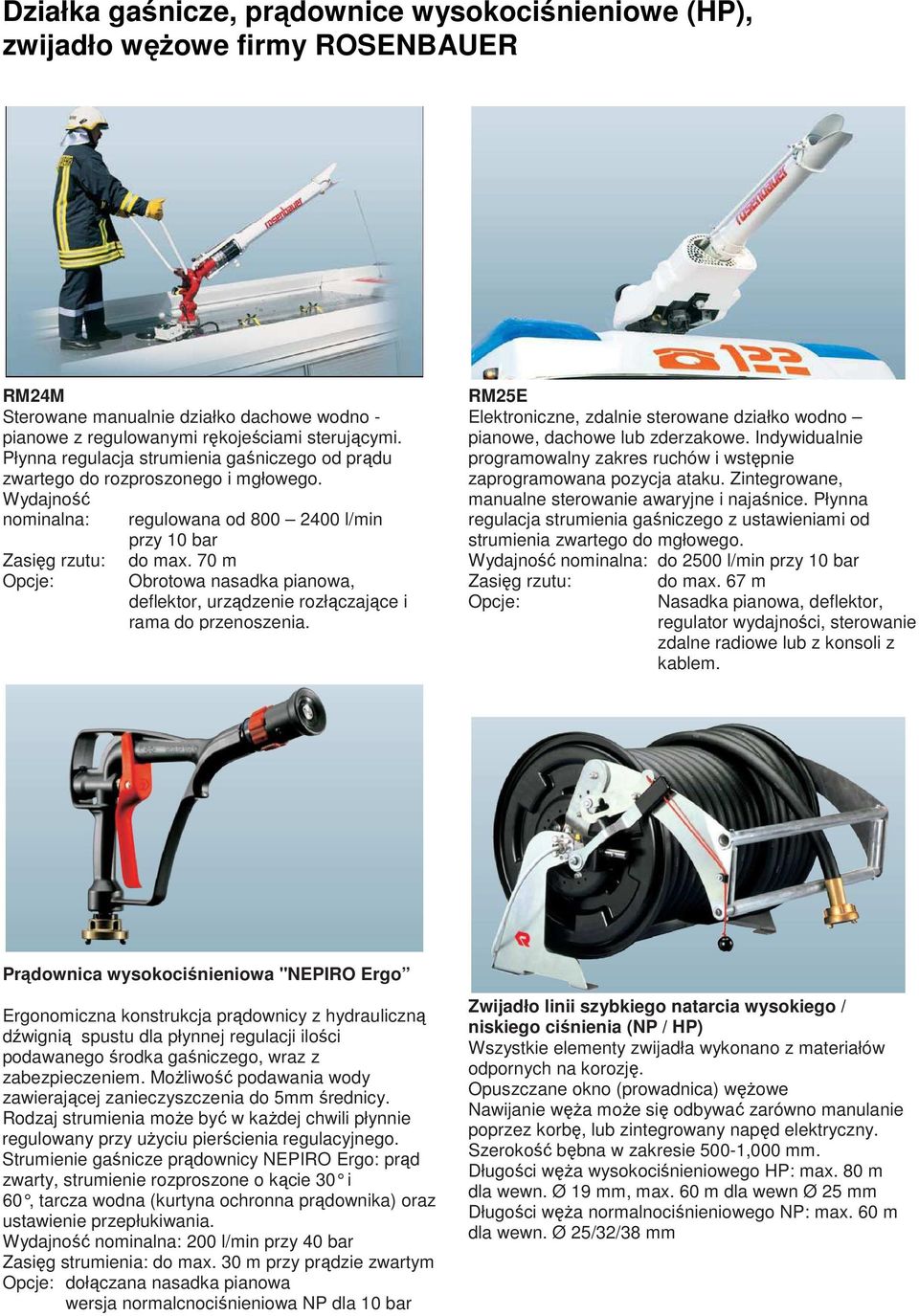

20 Działka gaśnicze, prądownice wysokociśnieniowe (HP), zwijadło węŝowe firmy ROSENBAUER RM24M Sterowane manualnie działko dachowe wodno - pianowe z regulowanymi rękojeściami sterującymi. Płynna regulacja strumienia gaśniczego od prądu zwartego do rozproszonego i mgłowego. Wydajność nominalna: regulowana od l/min przy 10 bar Zasięg rzutu: Opcje: do max. 70 m Obrotowa nasadka pianowa, deflektor, urządzenie rozłączające i rama do przenoszenia. RM25E Elektroniczne, zdalnie sterowane działko wodno pianowe, dachowe lub zderzakowe. Indywidualnie programowalny zakres ruchów i wstępnie zaprogramowana pozycja ataku. Zintegrowane, manualne sterowanie awaryjne i najaśnice. Płynna regulacja strumienia gaśniczego z ustawieniami od strumienia zwartego do mgłowego. Wydajność nominalna: do 2500 l/min przy 10 bar Zasięg rzutu: Opcje: do max. 67 m Nasadka pianowa, deflektor, regulator wydajności, sterowanie zdalne radiowe lub z konsoli z kablem. Prądownica wysokociśnieniowa "NEPIRO Ergo Ergonomiczna konstrukcja prądownicy z hydrauliczną dźwignią spustu dla płynnej regulacji ilości podawanego środka gaśniczego, wraz z zabezpieczeniem. MoŜliwość podawania wody zawierającej zanieczyszczenia do 5mm średnicy. Rodzaj strumienia moŝe być w kaŝdej chwili płynnie regulowany przy uŝyciu pierścienia regulacyjnego. Strumienie gaśnicze prądownicy NEPIRO Ergo: prąd zwarty, strumienie rozproszone o kącie 30 i 60, tarcza wodna (kurtyna ochronna prądownika) oraz ustawienie przepłukiwania. Wydajność nominalna: 200 l/min przy 40 bar Zasięg strumienia: do max. 30 m przy prądzie zwartym Opcje: dołączana nasadka pianowa wersja normalcnociśnieniowa NP dla 10 bar Zwijadło linii szybkiego natarcia wysokiego / niskiego ciśnienia (NP / HP) Wszystkie elementy zwijadła wykonano z materiałów odpornych na korozję. Opuszczane okno (prowadnica) węŝowe Nawijanie węŝa moŝe się odbywać zarówno manulanie poprzez korbę, lub zintegrowany napęd elektryczny. Szerokość bębna w zakresie 500-1,000 mm. Długości węŝa wysokociśnieniowego HP: max. 80 m dla wewn. Ø 19 mm, max. 60 m dla wewn Ø 25 mm Długości węŝa normalnociśnieniowego NP: max. 60 m dla wewn. Ø 25/32/38 mm

21 Systemy mocowań ROSENBAUER Wysuwane / opuszczane półki sprzętowe COMFORT Półki sprzętowe systemu COMFORT mogą być w łatwy sposób wysunięte / opuszczone przy pomocy jednej ręki, i zapewniają, Ŝe podczas wyjmowania sprzętu straŝacy wzajemnie sobie nie przeszkadzają. Sprzęt jest dostępny do wyjęcia w łatwy i ergonomiczny sposób. Półki tylko nieznacznie wystają poza obrys pojazdu, przez co są idealne do zastosowania w wąskich przestrzeniach i alejkach. Oszczędność masy i przestrzeni oznacza, iŝ ponad 20% więcej sprzętu moŝe być magazynowane. Razem z głębokimi i dopasowanymi skrytkami sprzętowymi, obrotowe półki systemu COMFORT czynią urządzenia i sprzęt łatwymi do dostępu i zapewniają ergonomiczne wyciąganie. Mocowania aparatów ochrony dróg oddechowych COMFORT SCBA Zintegrowane mocowania aparatów powietrznych COMFORT mogą być łatwo dostosowane do dowolnego typu aparatu oddechowego za pomocą rolki prowadzącej. W rezultacie, mocowanie moŝna przystosować do wszystkich konwencjonalnych jedno i dwubutlowych, stalowych lub z materiałów kompozytowych zestawów butli. W zagłówku znajduje się miejsce na maskę aparatu oddechowego i miękkie rogi po obu stronach do zakładania pasów aparatu. Oznacza to, iŝ pasy są w zasięgu ręki, gdy trzeba załoŝyć aparat, i Ŝe oparcie jest wolne od pasów. Po pociągnięciu dźwigni aparat zostaje odblokowany, a straŝak moŝe opuścić pojazd z gotowym do działania aparatem ochrony dróg oddechowych. Podczas powrotu z akcji, ergonomicznie ukształtowane oparcie tylne jest opuszczone. Mechanizm opuszczania drabiny COMFORT COMFORT jest elektrycznym, bezpiecznym w działaniu systemem opuszczania drabiny. Jest on uŝywany transportu i przede wszystkim łatwego wyładunku i załadunku 2- i 3- sekcyjnych drabin ratowniczych, jak równieŝ węŝy ssawnych i innych elementów wyposaŝenia. Urządzenie COMFORT jest uniwersalne i nie wymaga Ŝadnego przygotowania pojazdu do montaŝu urządzenia. W rezultacie niewielkiej wysokości 190 mm, system oferuje więcej przestrzeni pod załadunek (np. dwie drabiny mogą być transportowane jedna na drugiej). System posiada takŝe znaczną ładowność - do 150 kg. śaluzje skrytkowe System uszczelnień przed wodą i pyłem. Szczególnie solidne, gładkie płytki Ŝaluzji Inteligentny system oferujący wszechstronne uszczelnienie, elastyczność i tłumienie wstrząsów. Precyzyjne funkcje blokujące po obu stronach Dostępne z podwójnym uchwytem lub rękojeścią. Odblaski w kolorze czerwonym, pomarańczowym lub białym MoŜliwość pokrycia Ŝaluzji wytrzymałą farbą lub laminatem

22 Przeglądy konserwacyjne, części zamienne, renowacje Rzetelne usługi serwisowe Firma ROSENBAUER ma ponad 140 letnią historię i dysponuje liczną siecią przedstawicielstw i punktów serwisowych na całym świecie. Szybki serwis i zaopatrzenie w części zamienne jest w przypadku sprzętu ratowniczo gaśniczego sprawą nadrzędną. Dalsze informacje na temat firmy ROSENBAUER dostępne są pod adresem Firma Rosenbauer zajmuje się takŝe dostosowywaniem starszych pojazdów do obecnych wymagań taktyczno - technicznych, dzięki zaawansowanym technologiom gaśniczym. Zakres takiego serwisu obejmuje fazę kontroli, szacowania potrzeb i montaŝu nowych podzespołów. Przed odnowieniem Po odnowieniu

23 ROSENBAUER producent o silnej pozycji i szerokim zakresie oferowanych produktów Poza produkcją miejskich pojazdów ratowniczo gaśniczych, firma ROSENBAUER zajmuje się produkcją następujących typów pojazdów specjalnych: Podnośniki hydrauliczne z funkcją gaśniczą Drabiny ratownicze Lotniskowe pojazdy ratowniczo - gaśnicze Procesy projektowania i konstrukcji elementów gaśniczych z systemami pompowymi i pianowymi oraz program całkowitego wyposaŝenia w sprzęt specjalistyczny odbywają się w jednym miejscu. Pojazdy specjalne wielozadaniowe Firma Rosenbauer jest globalnym producentem osprzętu I pojazdów specjalistycznych dla kaŝdego typu straŝy poŝarnych.

24 ROSENBAUER- Technologia na najwyŝszym światowym poziomie OFICJALNY PRZEDSTAWICIEL Tekst i ilustracje nie są wiąŝące. Zdjęcia mogą ukazywać opcjonalne wyposaŝenie dostępne tylko za dodatkową opłatą. ROSENBAUER zastrzega prawo do modyfikacji specyfikacji technicznej i wymiarów podanych powyŝej bez uprzedniego powiadomienia. BIURO HANDLOWE: ul. Konarskiego 50, Łomianki, tel./fax. (022) , tel. (022) , , NIP: biuro@steo.com.pl., strona WWW:
