2 JAKOŚĆ, KTÓRA BUDUJE ZAUFANIE Fabryka Maszyn Leżajsk to jedyny w Polsce i jednocześnie największy w tej części Europy producent hydraulicznych betonomieszarek samochodowych, a także lider w produkcji wózków i ciągników akumulatorowych. FML powstała w maju 1970 roku jako filia Huty Stalowa Wola. W 1978 roku w wyniku wydzielenia ze struktury HSW stała się samodzielnym zakładem. Przez 48 lat pomimo różnych przekształceń i różnych właścicieli, 3 filary działania fabryki pozostały niezmienne: 1. Miejsce, gdzie betonomieszarki i wózki akumulatorowe są produkowane Fabryka na stałe jest wpisana w krajobraz i historię miasta Leżajsk. 2. Fachowi, doświadczeni i emocjonalnie związani z fabryką pracownicy. Tajniki i umiejętności niezbędne do wyprodukowania niezawodnego i trwałego sprzętu przekazywane są z pokolenia na pokolenie. 3. Duma pracy w fabryce, która mimo różnych zawirowań ekonomicznych nie tylko przetrwała, ale chce się nadal rozwijać umacniając swoją pozycję wiodącego producenta w swojej kategorii w Europie Środkowo-Wschodniej.

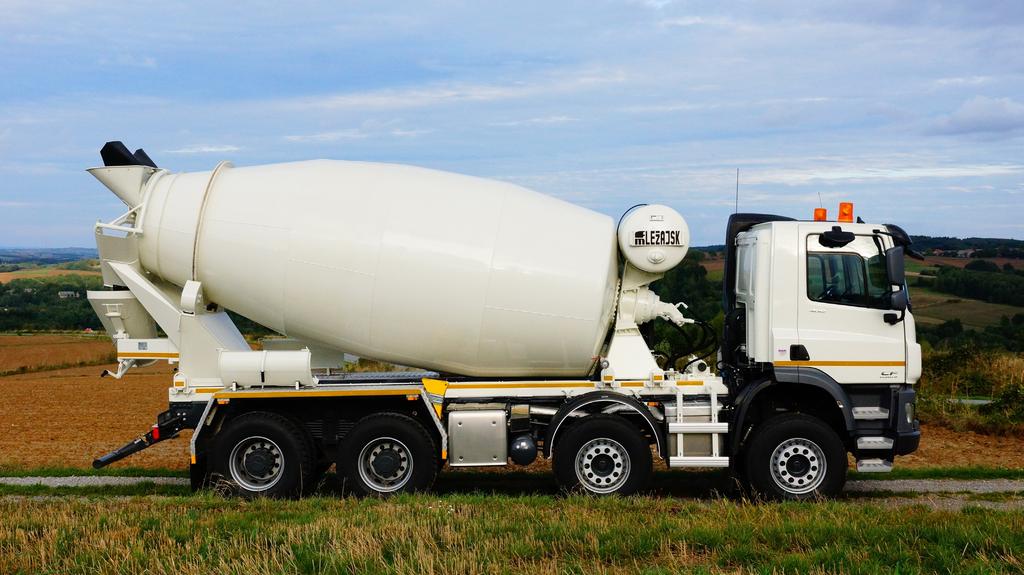

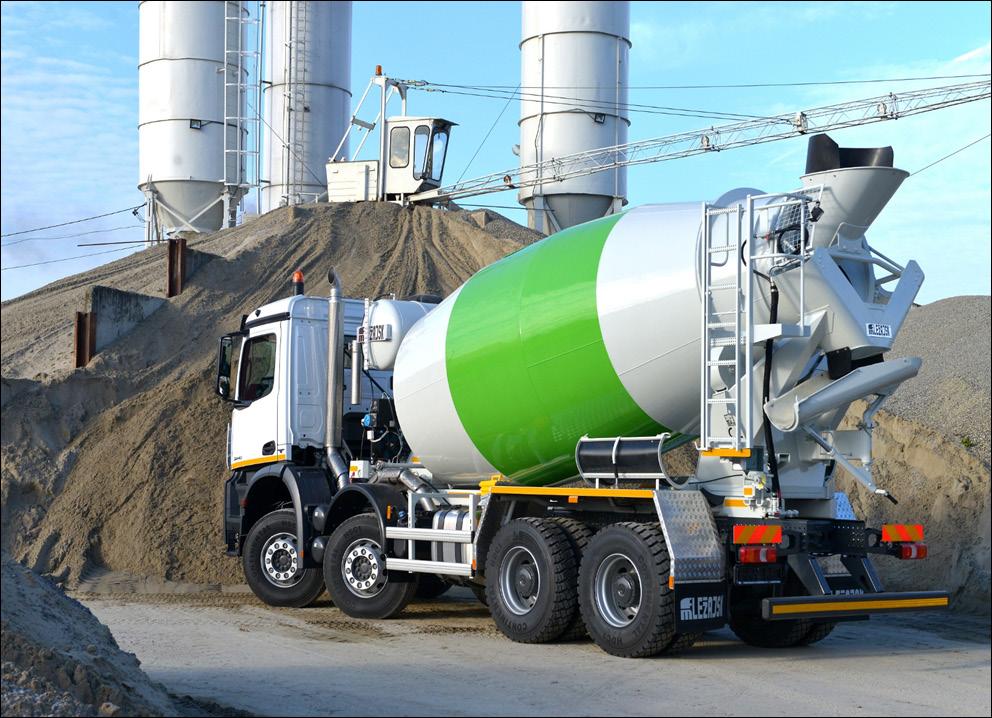

3 Betonomieszarki Betonomieszarka samochodowa zbudowana jest z następujących podstawowych zespołów: Podwozie samochodu ciężarowego Betonomieszarki montowane są na odpowiednio dobranych podwoziach samochodów ciężarowych. Podwozie powinno charakteryzować się możliwie niską masą własną, przy jednoczesnym zachowaniu wysokich, technicznie dopuszczalnych nacisków na poszczególne osie. Najczęściej używanymi do zabudowy podwoziami samochodów ciężarowych są pojazdy czołowych, światowych producentów, między innymi: DAF, IVECO, MAN, MERCEDES, RENAULT, SCANIA, VOLVO etc. Rama pomocnicza Rama pomocnicza nadwozia jest konstrukcją nośną całej betonomieszarki. Kształt jej jest uzależniony od ramy głównej pojazdu, na którym jest zamocowana. Jest wykonana z odpowiednio trwałego i wytrzymałego profilu zamkniętego. Mieszalnik Mieszalniki betonomieszarek FML posiadają pojemność od 4 do 12 m 3. Mieszalnik składa się ze stożków oraz części cylindrycznej. Wewnątrz znajdują się dwie spirale mieszające, które zapewniają szybkie i pewne opróżnienie mieszalnika. Mieszalnik jest wykonany z wysokowytrzymałej i odpornej na ścieranie stali. Fabryka Maszyn Leżajsk produkuje hydrauliczne betoniarki samochodowe o pojemności mieszalnika od 4m 3 do 12m 3. Betonomieszarki FML cechuje wysoka wydajność, funkcjonalność oraz trwałość całej zabudowy dostosowanej do polskich warunków drogowych. A wszystko to dzięki zastosowaniu własnych rozwiązań konstrukcyjnych i technologicznych popartych 48-letnim doświadczeniem w produkcji betonomieszarek przystosowanych do trudnych warunków w jakim przyjdzie im pracować. Mieszalniki montowane są na podwoziach samochodowych oraz na naczepach. 3

4 Betonomieszarki Drabina z podestem obsługowym Zespół napędowy betonomieszarki Betoniarka posiada napęd hydrostatyczny, który składa się z pompy hydraulicznej, silnika hydraulicznego i przekładni obiegowej. Pompa hydrauliczna napędzana jest za pośrednictwem wału Cardana od PTO silnika pojazdu. Posiada regulowany wydatek i umożliwia bezstopniową regulację obrotów bębna mieszalnika w obu kierunkach. Pompa napędza silnik hydrauliczny, który przenosi napęd przez przekładnię obiegową na bęben mieszalnika. Układ zasypowo-zsypowy Umożliwia szybkie napełnianie i opróżnianie betonomieszarki. Elementy wchodzące w jego skład wykonane są ze stali odpornej na ścieranie. Podczas wyładunku mieszanka betonowa trafia przez zsyp na rynnę spustową, obracaną w poziomie o kącie 180 stopni i regulowaną w pionie o około 30 stopni. Ze względu na elektroniczne sterowanie silnika pojazdu wprowadzono elektryczny sterownik prędkości obrotowej schowany w wodoodpornej skrzynce, w tylnej części zabudowy. Wspornik przedni Jest konstrukcją nośną, do której zamontowana jest przekładnia obiegowa z ułożyskowaniem bębna mieszalnika. Odpowiednia wytrzymałość zapewnia pewny montaż mieszalnika na ramie pomocniczej zabudowy. Wspornik tylny Jest konstrukcją służącą do zamocowania rolek nośnych, zapewniających właściwą pracę i podparcie mieszalnika. Służy również do mocowania leja zasypowego i rynny spustowej. Zapewnia dostęp operatora do układu zasypowego betoniarki i umożliwia między innymi utrzymanie go w czystości. Układ wodny ze zbiornikiem ciśnieniowym Układ wodny posiada ciśnieniowy zbiornik wody, w którym obieg jest wymuszony ciśnieniem powietrza dostarczanym z układu pneumatycznego podwozia. Instalacja wodna służy do mycia mieszalnika, rynien przedłużających i innych podzespołów betonomieszarki oraz dozowania wody do mieszalnika, w przypadku sporządzania masy betonowej z suchych składników. Sterowanie Układ ten musi zapewniać proste i intuicyjne sterowanie pracą maszyny. Obejmuje: włączenie i wyłączenie silnika pojazdu, regulację jego prędkości obrotowej, zmianę kierunku obrotów bębna mieszalnika. Elementy dodatkowego wyposażenia: rynny przedłużające, błotniki, zbiornik na dodatki technologiczne, itp. Rynny przedłużające służą do wydłużenia rynny spustowej i pozwalają na dostarczenie masy betonowej w docelowe miejsce. Błotniki - montowane w przypadku, gdy podwozie nie jest w nie fabrycznie wyposażone. W zależności od potrzeby montowane są na drugiej, trzeciej oraz czwartej osi podwozia betonomieszarki. Zbiornik na dodatki technologiczne jest urządzeniem ciśnieniowym montowanym na specjalne życzenie klienta. 4 5

5 Betonomieszarki - zabudowy Parametry betonomieszarek Model FML-043 FML-053 FML-063 FML-073 FML-083 FML-093 FML-103 FML-113 FML-123 Napęd PTO PTO PTO PTO PTO PTO PTO PTO PTO Wymagana moc PTO [Nm] Ilość osi podwozia Ciężar całkowity bez ładunku [kg] Długość ramy [mm] Długość całkowita [mm] Wysokość do leja [mm] Maksymalna szerokość [mm] Uwaga: Producent zastrzega sobie prawo do zmian konstrukcyjnych i związanych z tym danych technicznych. Podane wartości mają charakter orientacyjny. NA ZDJĘCIU MODEL: FML CO NAS WYRÓŻNIA? Największym atutem betonomieszarek produkcji FML jest ich wytrzymałość, jakość wykonania oraz niezawodność działania. Najważniejsze elementy konstrukcyjne wykonane są z oryginalnych części produkowanych w fabryce. 6 7

6 Betonomieszarki - zabudowy W zakresie zabudowywania pojazdów betonomieszarkami, Fabryka Maszyn w Leżajsku, współpracuje z wszystkimi liczącymi się producentami podwozi. Dzięki temu możemy zaoferować korzystne ceny na podwozia, którymi dysponujemy, jako tak zwana firma zabudowująca. Nasz dział konstrukcyjny dobierze podwozia pod betonomieszarki, w taki sposób, aby były one optymalnie i właściwie dostosowane pod określoną pojemność zabudowy. Współpraca z Fabryką Maszyn w Leżajsku to gwarancja fachowego doradztwa, asysty technicznej w czasie realizacji zlecenia, opieki serwisowej w trakcie użytkowania betonomieszarki oraz korzystnej ceny adekwatnej do jakości produkowanych przez nas maszyn budowlanych. Beton [m 3 ] 0 9 Woda Masa [kg] Z [mm] Y [mm] Masa właściwa betonu 2300 [kg/m 3 ] Model: FML 093 Rysunek poglądowy NA ZDJĘCIU MODEL: FML

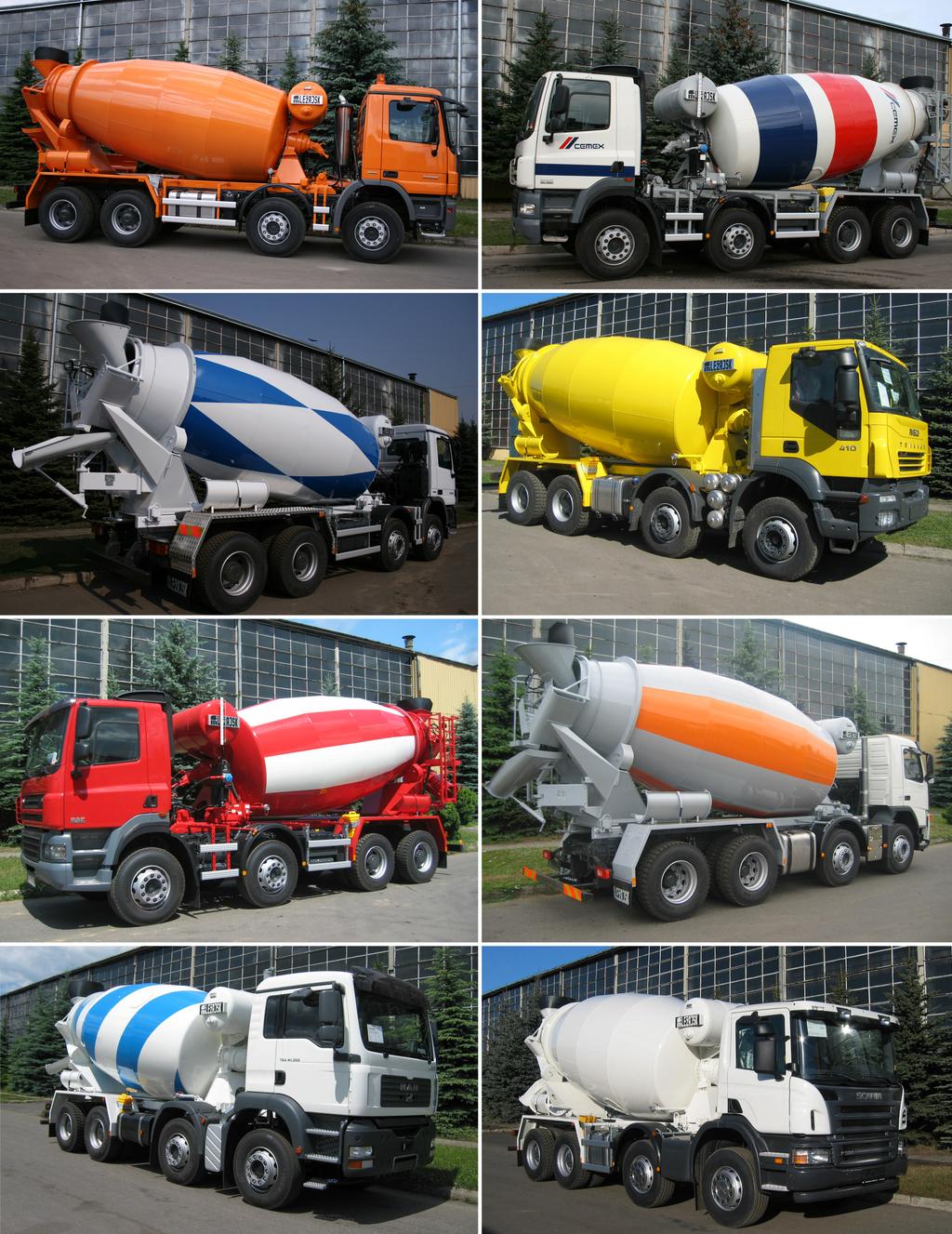

7 Galeria zdjęć Beton [m ] 3 Woda Masa [kg] Z [mm] Y [mm] Model: FML -103 Rysunek poglądowy Masa właściwa betonu 2300 [kg/m3] 10 11

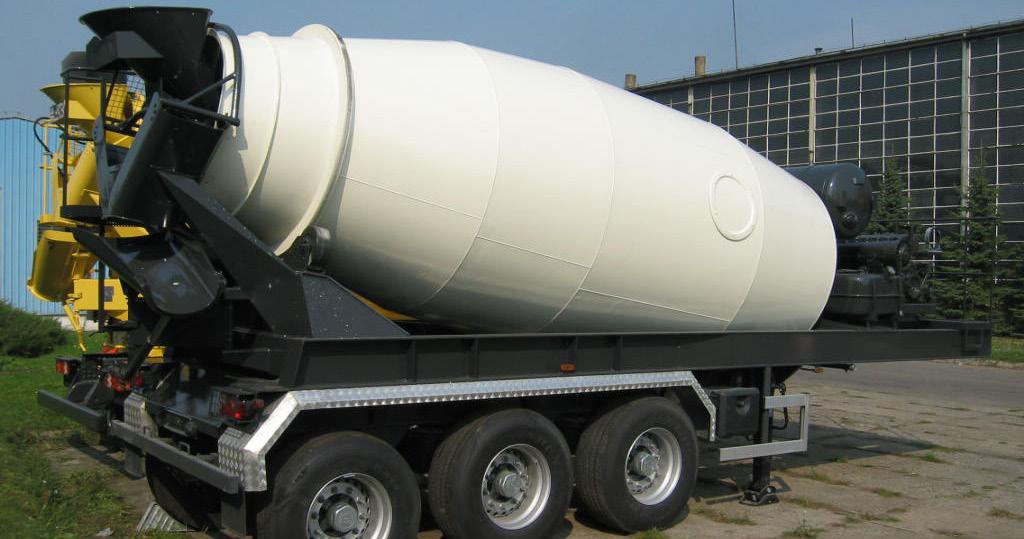

8 Betonomieszarki - naczepy 12 13

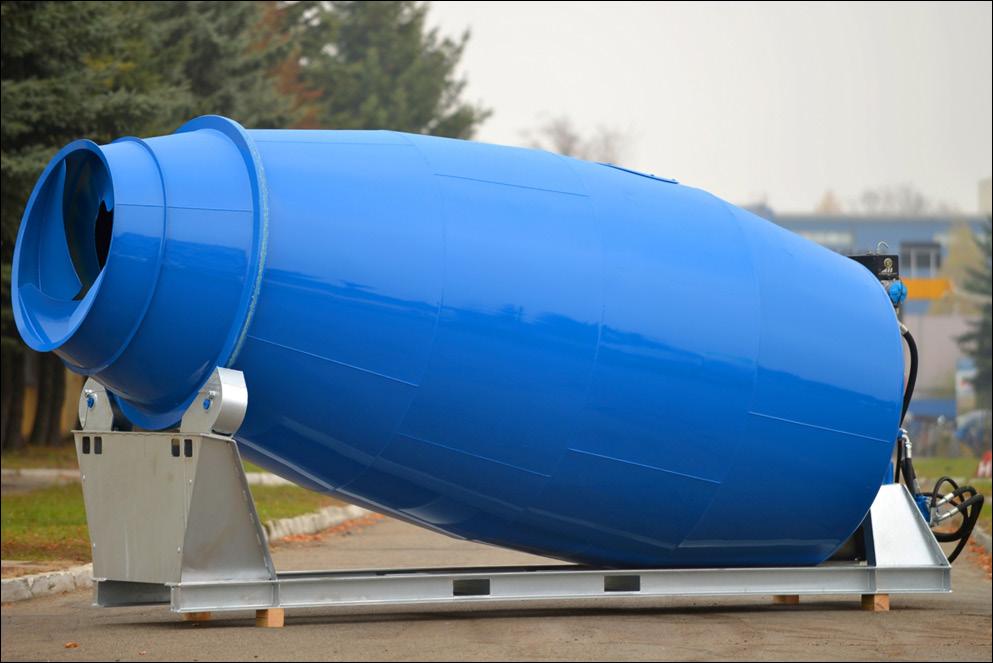

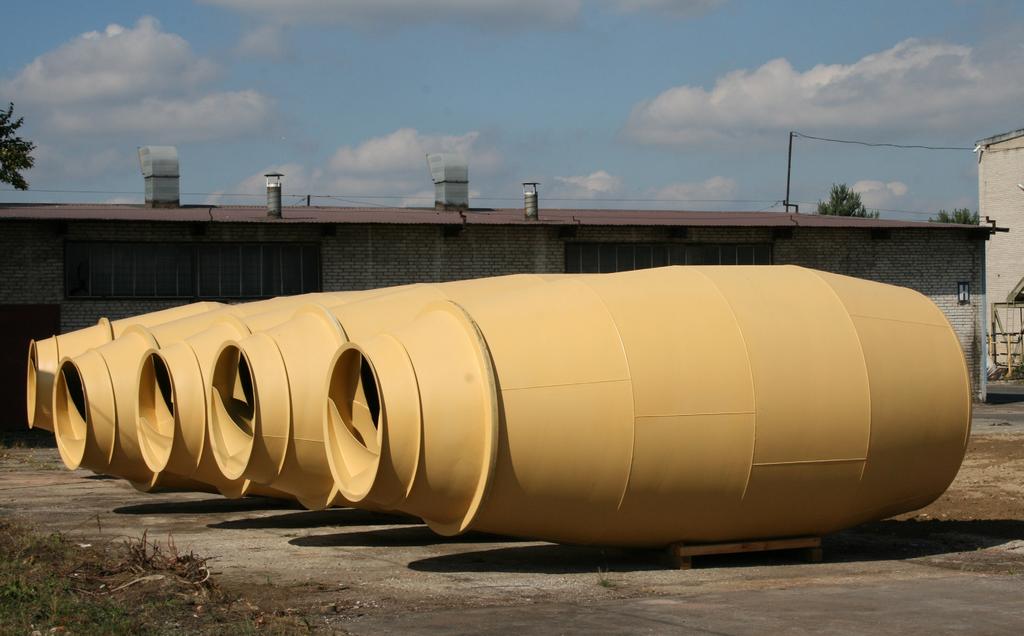

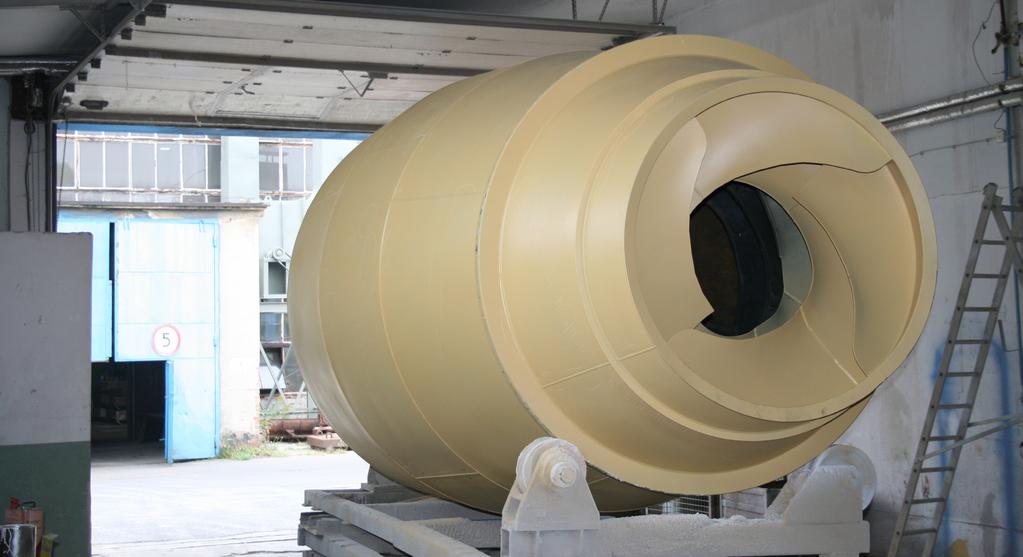

9 Betonomieszarki - remonty Jak wszystkie urządzenia techniczne tak i betonomieszarki ulegają zużyciu na skutek eksploatacji, w związku z czym wychodząc naprzeciw oczekiwaniom Klientów chcielibyśmy zaproponować nasze usługi w zakresie remontów kapitalnych betonomieszarek, na które udzielamy gwarancji. Proponujemy również zakup nowego mieszalnika w atrakcyjnej cenie. Na życzenie Klienta dokonujemy indywidualnych pomiarów mieszalników. Informujemy, iż Fabryka prowadzi ciągłą sprzedaż części zamiennych do produkowanych betonomieszarek. Zachęcamy do skontaktowania się z nami celem dopasowania oferty do indywidualnych potrzeb
