Działko wodno pianowe z automatyczną oscylacją Producent SKUM Wydanie 1.2/2016

Transkrypt

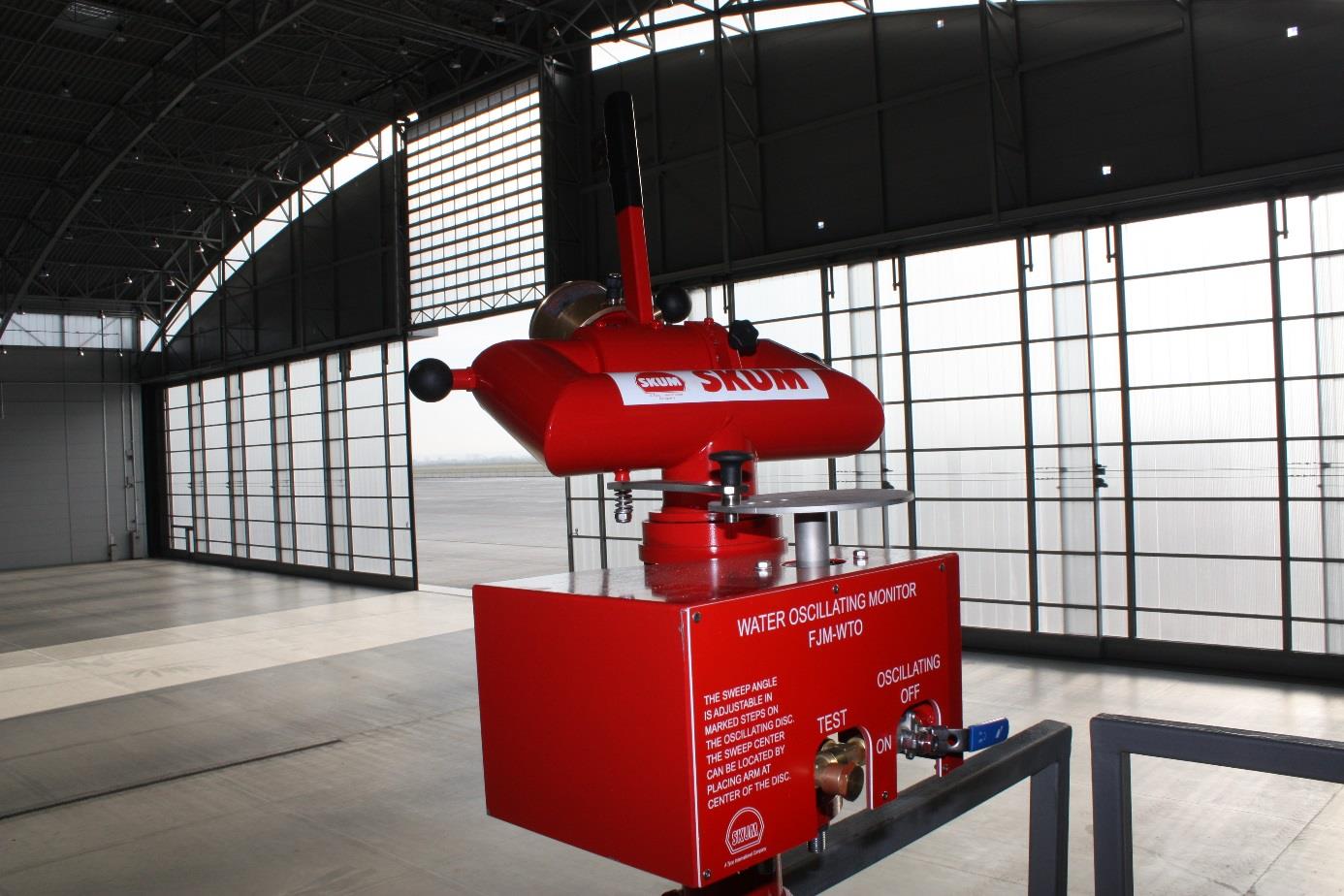

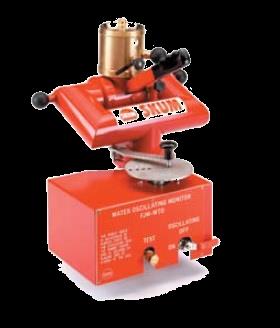

1 Nazwa produktu DWP FJM WTO/ Fog-Jet Monitor Oscilating Opis Działko wodno pianowe z automatyczną oscylacją Producent SKUM Wydanie 1.2/ Opis Działka FJM WTO 80, 100, 150 umożliwiają podawanie strumienia wody bądź piany gaśniczej na znaczne odległości w szerokim zakresie przepływu. Seria WTO wyposażona jest dodatkowo w turbinę napędzaną przepływającą wodą, która daje możliwość automatycznej oscylacji. Specjalna konstrukcja oraz odpowiednio dobrane materiały sprawiają, że działka są wytrzymałe, odporne na korozję, a zarazem mają małą masę. Magazynów ze zbiornikami paliw i rozpuszczalników 3. Szczegóły techniczne Wlot wodno-pianowy, połączenie kołnierzowe według DIN PN16, lub ANSI 150lbs. Elementy na specjalne zamówienie: 2. Zastosowanie Wbudowany zasysacz środka pianotwórczego w wersji S Wąż ssawny i zawór kulowy środka pianotwórczego Działka FJM-WTO stosuje się w stałych instalacjach gaśniczych do podawania wody lub piany. Seria S wyposażona jest w zasysacz środka pianotwórczego, co eliminuje konieczność stosowania innego skomplikowanego systemu dozowania. Działka FJM WTO często montuje się na specjalnych platformach, co w połączeniu z szerokim kątem oscylacji zapewnia wymagany obszar pokrycia pianą/wodą. Doskonale sprawdza się w przypadku zabezpieczenia: Baz paliwowych Lądowisk Spalarni śmieci Elektrowni Hangarów lotniczych Zbiorników olejowych str. 1

2 4. Charakterystyka Płynna regulacja w szerokim zakresie wydajności Kompaktowa, optymalna konstrukcja Łatwość manewrowania ze względu na małe opory tarcia Daleki zasięg Wykonanie z brązu i stali nierdzewnej zapewniające odporność na korozję Regulacja strumienia, od mgłowego po zwarty Sterowanie ręczne Przyłącze kołnierzowe ułatwiające dopasowanie. Factory Mutual (FM); FJM-80 WTO Russian Maritime Register of Shipping (RMRS) Bureau Veritas Tanusitvany (Hungary) KFSD (Kuwait); FJM-80 WTO 5. Certyfikaty,dopuszczenia Certyfikat zgodności CNBOP Nr 2825/2012; FJM-80, FJM-100 Świadectwo dopuszczenia CNBOP Nr 1149/2011; FJM-100 Marine approvals DNV( Det Norske Veritas) 6. Informacje projektowe FJM SERIA STANDARD WYDAJNOŚĆ WODY l/min Max Min. 500 Max Min Max Min CIŚNIENIE PRACY 4-16 bar 4-16 bar 4-16 bar ZAKRES RUCHU W POZIOMIE ZAKRES RUCHU W PIONIE / / /+80 KĄTY OSCYLACJI 30; 50; 70; 100 MASA 25 kg 32 kg 67 kg POŁĄCZENIA 80 DIN PN 16 lub 3 ANSI 150 lbs 100 DIN PN 16 lub 4 ANSI 150 lbs 150 DIN PN 16 lub 6 ANSI 150 lbs MATERIAŁ: KORPUS Stal nierdzewna MATERIAŁ: DYSZA Brąz Czasookresy, zakres testów oraz konserwacji musi być zgodny z normą PN-EN :2009. Wszystkie czynności serwisowe muszą być wykonane przez firmę Foamax bądź przez firmę odpowiednio przeszkoloną i posiadającą aktualny certyfikat kompetencji serwisowych firmy Foamax. str. 2

3 FJM 80 Podłączenie testowe 80 DIN PN 16 lub 3 ANSI 150lbs FJM 80 S Połączenie testowe Gwint zewnętrzny 1¼ BSP Środek pianotwórczy FJM DIN PN 16 lub 4 ANSI 150 lbs Połączenie testowe FJM 100 S Wł/wył oscylacji Połączenie testowe Gwint zewnętrzny 2 BSP Środek pianotwórczy FJM 150 Podłączenie testowe 150 DIN PN 16 lub 6 ANSI 150 lbs Wł/wył oscylacji str. 3

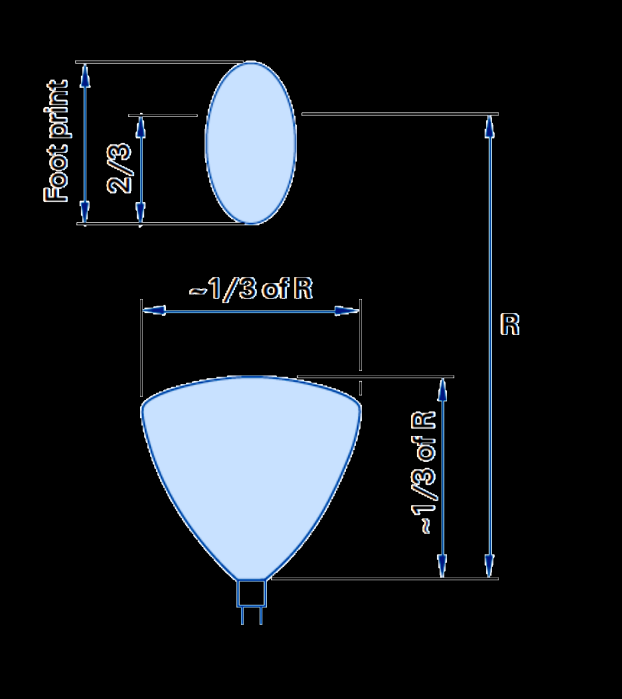

4 ZASIĘGI STRUMIENI WODNYCH DZIAŁEK FJM Minimalny zasięg w warunkach bezwietrznych. W przypadku wersji działka z zasysaczem należy przyjąć -10% wartości ze względu na występujące straty. FJM- 80 FJM- 100 Zasięg w metrach Wydajność w l/min Zasięg w metrach Wydajność w l/min Zasięg w metrach FJM-150 Wydajność w l/min SCHEMAT ZASIĘGU MGŁOWEGO str. 4

5 7. Informacje do zamówienia Nr katalogowy Typ Połączenia Wąż ssawny FJM-80 WTO DIN FJM-80 WTO ANSI FJM-80 S WTO DIN Bez węża ssawnego FJM-80 S WTO ANSI Bez węża ssawnego FJM-80 WTO Wąż ssawny 1¼ 3m FJM-100 WTO DIN/ANSI FJM-100 S WTO DIN/ANSI Bez węża ssawnego FJM-100 Wąż ssawny 2 3m FJM-150 WTO DIN/ANSI/JIS FJM-150 Wąż ssawny 2 3m str. 5
