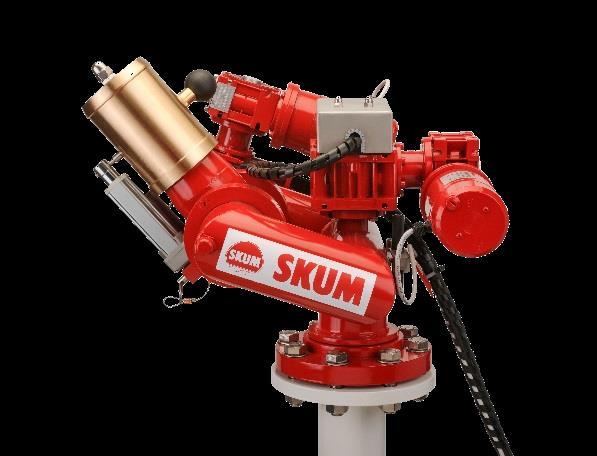

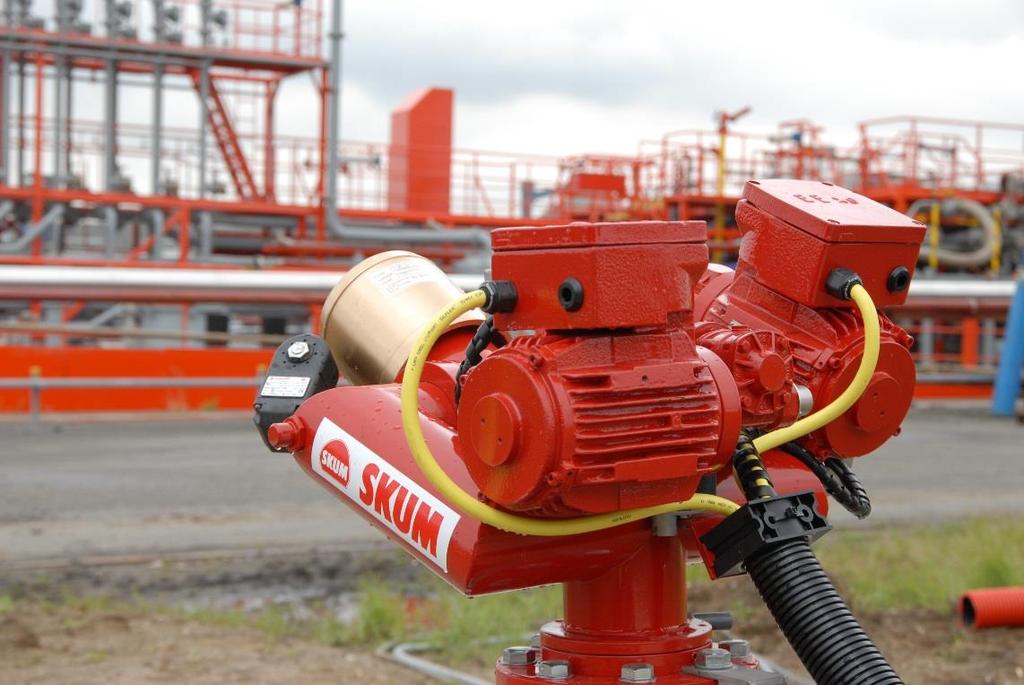

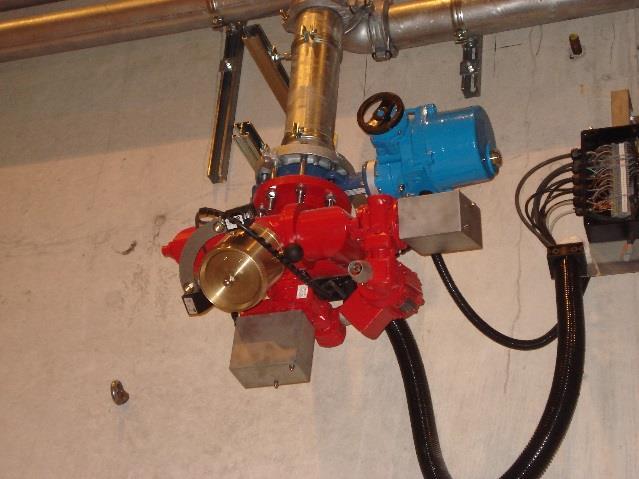

1 Nazwa produktu DWP FJM EL /Fog-Jet Monitor Electric Opis Działko wodno pianowe sterowane elektrycznie Producent SKUM Wydanie 1.0/ Opis Działka FJM EL 80, 100, 150 i 200 umożliwiają podawanie strumienia wody bądź piany gaśniczej na znaczne odległości w szerokim zakresie przepływu. Seria EL to działka sterowane elektrycznie. Za pomocą silnika elektrycznego można dowolnie regulować zasięg strumienia poprzez zmianę wysokości oraz obrót, specjalny zawór pozwala natomiast uzyskać pożądany strumień od zwartego po mgłowy. Specjalna konstrukcja oraz odpowiednio dobrane materiały sprawiają, że działka są wytrzymałe i odporne na korozję. Hangarów lotniczych Zbiorników olejowych Magazynów ze zbiornikami paliw i rozpuszczalników 3. Szczegóły techniczne Wlot wodno-pianowy, połączenie kołnierzowe według DIN PN16, JIS 10 K lub ANSI 150lbs. Elementy na specjalne zamówienie: 2. Zastosowanie Działka FJM-EL stosuje się w stałych instalacjach gaśniczych do podawania wody lub piany. Łatwa regulacja przy pomocy zdalnego pulpitu sterującego pozwala na optymalne użycie wody i piany poprzez odpowiednie zastosowanie strumienia zwartego i strumieni rozproszonych. Działka te często montuje się na specjalnych platformach, co w połączeniu z szerokim zakresem ruchu w poziomie zapewnia wymagany obszar pokrycia pianą/wodą. Sterowanie i panel sterowania niestandardowe rozwiązania na życzenie Klienta Wąż ssawny i zawór kulowy środka pianotwórczego Zasilanie 24 V DC / 440 V AC Doskonale sprawdza się w przypadku zabezpieczenia: Baz paliwowych Lądowisk Spalarni śmieci Elektrowni str. 1

2 4. Charakterystyka Płynna regulacja w szerokim zakresie wydajności Kompaktowa, optymalna konstrukcja Łatwość manewrowania ze względu na małe opory tarcia Daleki zasięg rzutu prądów gaśniczych wodnych lub pianowych Wykonanie z brązu i stali nierdzewnej zapewniające odporność na korozję Regulacja strumienia, od mgłowego po zwarty Zintegrowana skrzynka elektryczna Dostępne z urządzeniami do pracy w obszarach zagrożonych wybuchem (EEx, e zwiększone bezpieczeństwo, d- obudowa ognioszczelna) zgodnie z zaleceniami dyrektywy UE ATEX 5. Certyfikaty,dopuszczenia Certyfikat zgodności CNBOP Nr 2825/2012; FJM-80, FJM-100 Świadectwo dopuszczenia CNBOP Nr 1149/2011; FJM-100 Russian Maritime Register of Shipping (RMRS) Norweskie Towaryzstwo Klaszfikaczjne Det Norske Veritas DNV Francuskie Towarzystwo Klasyfikacyjne Bureau Veritas (BV); FJM-200 EL 6. Informacje projektowe FJM SERIA STANDARD WYDAJNOŚĆ WODY l/min Max Min. 500 Max Min Max Min Max Min CIŚNIENIE PRACY 4-16 bar 4-16 bar 4-16 bar 4-13 b ZAKRES RUCHU W POZIOMIE ZAKRES RUCHU W PIONIE ±175 ±175 ±175 ± / / / /+70 SIŁA ODRZUTU [N] = 0,233 X Q [l/min] x p [bar] MASA 28,5 kg 68 kg 98 kg 139 kg FJM SERIA S (z wbudowanym zasysaczem środka pianotwórczego) WYDAJNOŚĆ WODY l/min Max Min Max Min Max Min CIŚNIENIE PRACY 4-16 bar 4-16 bar 4-13 bar WYDAJNOŚĆ ŚRODKA PIANOTWÓRCZEGO [ l/min] ZAKRES RUCHU W POZIOMIE ±178 ±178 ±178 ZAKRES RUCHU W PIONIE -45 / / /+70 PRZYŁĄCZE ŚRODKA PIANOTWÓRCZEGO Gwint zewnętrzny Gwint zewnętrzny SIŁA ODRZUTU [N] = 0,233 X Q [l/min] x p [bar] Gwint zewnętrzny MASA 72 kg 101 kg 145 kg str. 2

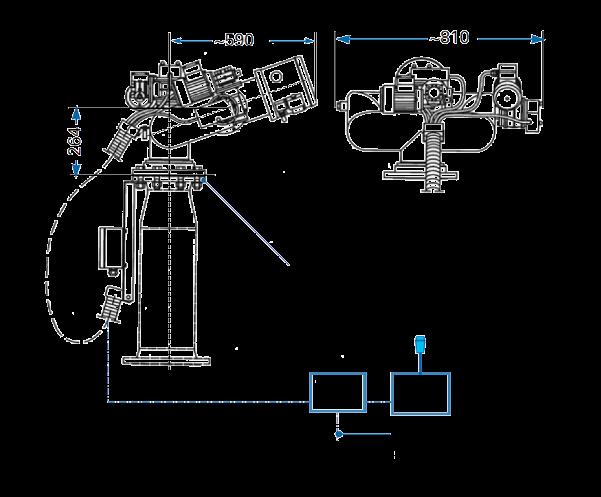

3 FJM 80 EL LA FJM 100 EL 100 DIN PN 16 4 ANSI 150 LBS 100 JIS B K FJM 100 EL LA FJM 150 EL 150 DIN PN 16 6 ANSI 150 lbs 150 JIS B K FJM 150 EL LA FJM 200 EL 200 DIN PN 16 8 ANSI 150 lbs 200 JIS B K SCHEMAT ZASIĘGU MGŁOWEGO str. 3

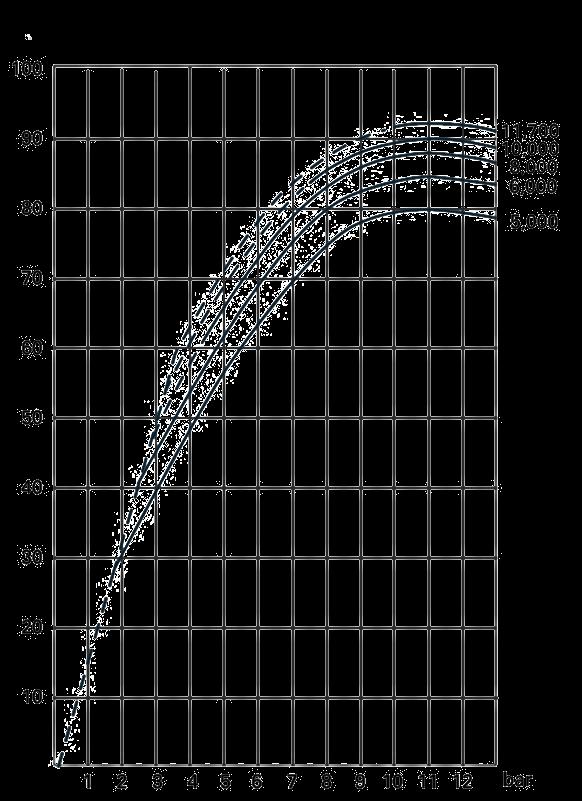

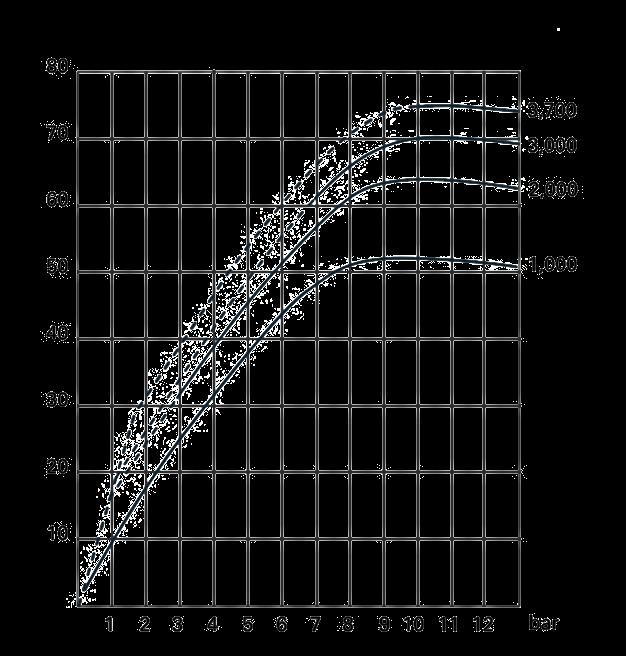

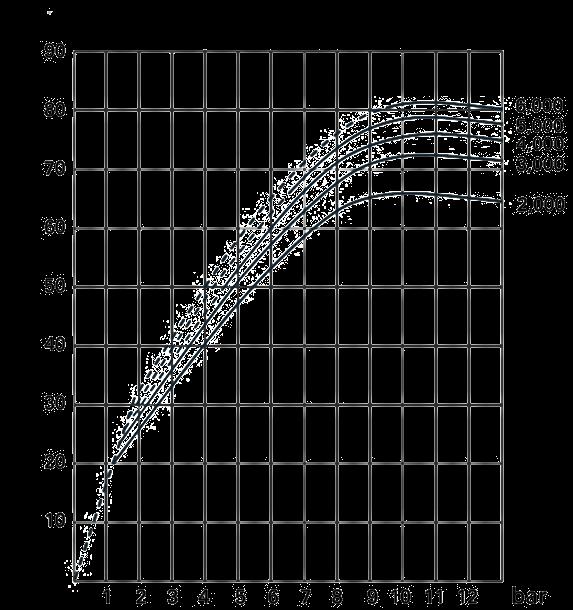

4 ZASIĘGI STRUMIENI WODNYCH DZIAŁEK FJM Minimalny zasięg w warunkach bezwietrznych. W przypadku wersji działka z zasysaczem należy przyjąć -10% wartości ze względu na występujące straty. FJM- 80 FJM- 100 Zasięg w metrach Wydajność w l/min Zasięg w metrach Wydajność w l/min FJM-150 FJM-200 Zasięg w metrach Wydajność w l/min Zasięg w metrach Wydajność w l/min str. 4

5 7. Informacje do zamówienia Nr katalogowy Typ Połączenia Wąż ssawny FJM-80 EL LA DIN/ANSI FJM-100 EL Man DIN FJM-100 EL Man ANSI FJM-100 EL MV DIN FJM-100 EL MV ANSI FJM-100 EL S MV DIN Bez węża ssawnego FJM-100 EL S MV ANSI Bez węża ssawnego FJM-100 EL Man DIN Exde FJM-100 EL Man ANSI Exde FJM-100 EL MV Exde DIN FJM-100 EL MV Exde ANSI FJM-100 EL LA DIN FJM-100 EL LA Exde DIN FJM-150 EL MV DIN/ANSI/JIS FJM-150 EL MV Exde DIN/ANSI/JIS FJM-150 EL LA DIN/ANSI/JIS FJM-150 EL LA Exde DIN/ANSI/JIS FJM-200 EL MV DIN FJM-200 EL MV ANSI FJM-100 Wąż ssawny 2 3m Wersja do zastosowania w agresywnym środowisku FJM-100 EL LA DIN CI FJM-100 EL LA DIN CI FJM-150 EL LA DIN/ANSI/JIS CI FJM-150 EL LA DIN/ANSI/JIS CI FJM-200 EL MV DIN CI FJM-200 EL MV ANSI CI str. 5
