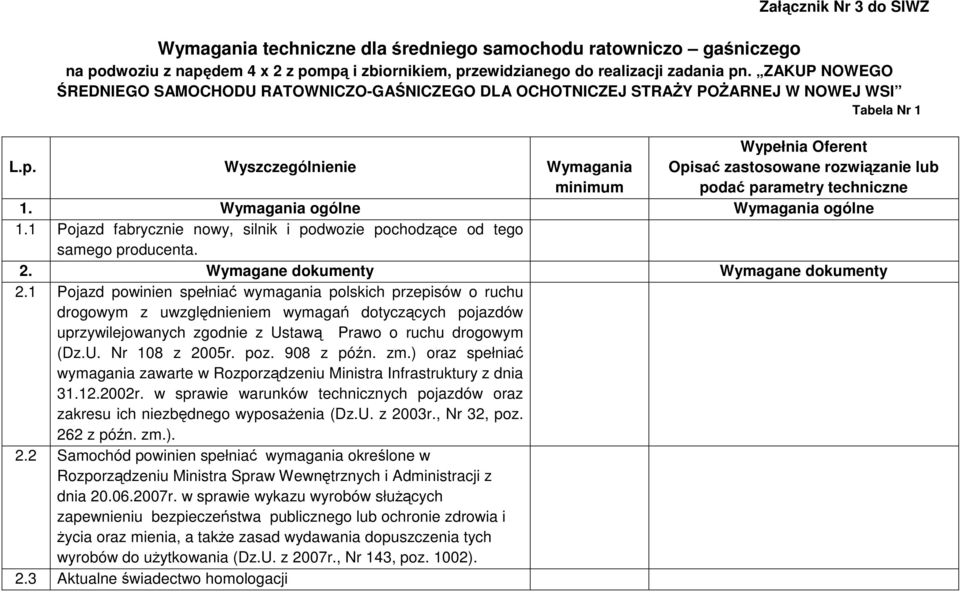

1 Załącznik Nr 3 do SIWZ Wymagania techniczne dla średniego samochodu ratowniczo gaśniczego na podwoziu z napędem 4 x 2 z pompą i zbiornikiem, przewidzianego do realizacji zadania pn. ZAKUP NOWEGO ŚREDNIEGO SAMOCHODU RATOWNICZO-GAŚNICZEGO DLA OCHOTNICZEJ STRAŻY POŻARNEJ W NOWEJ WSI Tabela Nr 1 L.p. Wyszczególnienie Wymagania minimum Wypełnia Oferent Opisać zastosowane rozwiązanie lub podać parametry techniczne 1. Wymagania ogólne Wymagania ogólne 1.1 Pojazd fabrycznie nowy, silnik i podwozie pochodzące od tego samego producenta. 2. Wymagane dokumenty Wymagane dokumenty 2.1 Pojazd powinien spełniać wymagania polskich przepisów o ruchu drogowym z uwzględnieniem wymagań dotyczących pojazdów uprzywilejowanych zgodnie z Ustawą Prawo o ruchu drogowym (Dz.U. Nr 108 z 2005r. poz. 908 z późn. zm.) oraz spełniać wymagania zawarte w Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (Dz.U. z 2003r., Nr 32, poz. 262 z późn. zm.). 2.2 Samochód powinien spełniać wymagania określone w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz.U. z 2007r., Nr 143, poz. 1002). 2.3 Aktualne świadectwo homologacji

2 2.4 Aktualne świadectwo dopuszczenia wydane przez CNBOP (w chwili odbioru samochodu) 3. Podwozie z kabiną Podwozie z kabiną: 3.1 Samochód wyposażony w urządzenie sygnalizacyjno ostrzegawcze, akustyczne i świetlne (stroboskopowe) pojazdu uprzywilejowanego (belka sygnalizacyjna). Urządzenie akustyczne powinno umożliwiać podawanie komunikatów słownych. Dodatkowy sygnał pneumatyczny włączany dodatkowym włącznikiem nożnym lub ręcznym. Pojazd wyposażony w falę świetlną (kolor pomarańczowy) umieszczoną u góry z tyłu pojazdu. Lampy sygnalizacyjne, przednie i tylne pojazdu osłonięte osłonami. 3.2 W przedziale autopompy dodatkowy głośnik radiostacji współpracujący z radiotelefonem przewoźnym z możliwością prowadzenia dialogu. 3.3 Dodatkowe 2 lampy sygnalizacyjne niebieskie stroboskopowe tzw. zderzakowe, umieszczone z przodu pojazdu na wysokości lusterek przednich samochodu osobowego. 3.4 Podwozie samochodu z silnikiem o zapłonie samoczynnym przystosowanym do ciągłej pracy bez uzupełniania cieczy chłodzącej, oleju oraz przekraczania dopuszczalnych parametrów pracy określonych przez producenta. Silnik spełniający normy czystości spalin zgodnie z przepisami ustawy prawo o ruchu drogowym bez konieczności stosowania dodatkowych płynów w układzie spalinowym. 3.5 Maksymalna wysokość całkowita pojazdu max. 3200mm maksymalna wysokość górnej krawędzi najwyższej półki lub szuflady od poziomu pracy nie przekracza 1,85 m, Półki na prowadnicach z możliwością regulowania wysokości. 3.6 Napęd drogowy (miejski 4 x 2) z blokadą tylnego mostu. - moc min. 240 KM

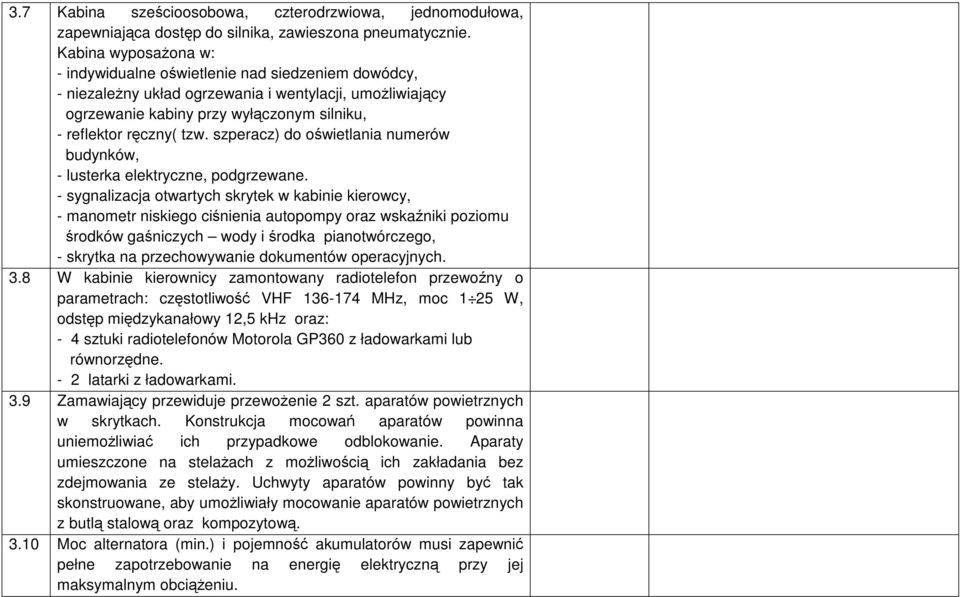

3 3.7 Kabina sześcioosobowa, czterodrzwiowa, jednomodułowa, zapewniająca dostęp do silnika, zawieszona pneumatycznie. Kabina wyposażona w: - indywidualne oświetlenie nad siedzeniem dowódcy, - niezależny układ ogrzewania i wentylacji, umożliwiający ogrzewanie kabiny przy wyłączonym silniku, - reflektor ręczny( tzw. szperacz) do oświetlania numerów budynków, - lusterka elektryczne, podgrzewane. - sygnalizacja otwartych skrytek w kabinie kierowcy, - manometr niskiego ciśnienia autopompy oraz wskaźniki poziomu środków gaśniczych wody i środka pianotwórczego, - skrytka na przechowywanie dokumentów operacyjnych. 3.8 W kabinie kierownicy zamontowany radiotelefon przewoźny o parametrach: częstotliwość VHF MHz, moc 1 25 W, odstęp międzykanałowy 12,5 khz oraz: - 4 sztuki radiotelefonów Motorola GP360 z ładowarkami lub równorzędne. - 2 latarki z ładowarkami. 3.9 Zamawiający przewiduje przewożenie 2 szt. aparatów powietrznych w skrytkach. Konstrukcja mocowań aparatów powinna uniemożliwiać ich przypadkowe odblokowanie. Aparaty umieszczone na stelażach z możliwością ich zakładania bez zdejmowania ze stelaży. Uchwyty aparatów powinny być tak skonstruowane, aby umożliwiały mocowanie aparatów powietrznych z butlą stalową oraz kompozytową Moc alternatora (min.) i pojemność akumulatorów musi zapewnić pełne zapotrzebowanie na energię elektryczną przy jej maksymalnym obciążeniu.

4 3.11 Instalacja elektryczna wyposażona w: -główny wyłącznik prądu, bez odłączania urządzeń, które wymagają stałego zasilania, -zabezpieczenie przed nadmiernym rozładowaniem akumulatorów, -gniazdo oraz wtyczkę do ładowania akumulatorów ze źródła zewnętrznego z sygnalizacją podłączenia w kabinie kierowcy (ew. złącze samorozłączalne) 3.12 Pojazd wyposażony w sygnalizację świetlną i dźwiękową włączonego biegu wstecznego jako sygnalizację świetlną dopuszcza się światło cofania Najmniejsza obrysowa średnica zawracania. - max 17 m 3.14 Rezerwa masy w pełni obciążonego samochodu, w stosunku do - minimum 3 % całkowitej dopuszczalnej masy pojazdu Wszelkie funkcje wszystkich układów i urządzeń pojazdu muszą od -25 C zachować swoje właściwości pracy w temperaturach otoczenia. do +50 C 3.16 Ogumienie szosowe, z bieżnikiem dostosowanym do różnych warunków atmosferycznych Pełnowymiarowe koło zapasowe Pojazd wyposażony w zaczep holowniczy typu sworzeń- ucho posiadający homologację lub znak bezpieczeństwa oraz gniazdo elektryczne do podłączenia ciągnionej przyczepy Pojazd wyposażony z przodu we wciągarkę z pokrowcem o uciągu min. 4,2t 3.20 Dodatkowe zabezpieczenie sygnalizacji alarmowej i reflektorów przednich w postaci siatki drucianej Pojazd wyposażony w instalację antenową antena tak dopasowana, by nie występowały zakłócenia przy włączonych urządzeniach elektrycznych tj. np. światłach sygnalizacyjnoostrzegawczych, akustycznych i stroboskopowych pojazdu

5 uprzywilejowanego. 4. Zabudowa pożarnicza: Zabudowa pożarnicza 4.1. Zabudowa i zbiorniki na środki gaśnicze wykonane w całości z materiałów kompozytowych Dach zabudowy w formie podestu roboczego, w wykonaniu antypoślizgowym. Na dachu pojazdu skrzynia Dwie drabiny do wejścia na dach z tyłu samochodu po jego prawej i lewej stronie Zbiornik wody pojemności 2,5m Zbiornik środka pianotwórczego wykonany w całości z materiałów odpornych na działanie środków chemicznych i innych dopuszczonych do stosowania modyfikatorów Autopompa zlokalizowana z tyłu pojazdu w obudowanym przedziale, zamykana drzwiami żaluzjowymi Autopompa w wydajności min. 2000l/min przy ciś. 8 bar i Hgs 1,5 m i 400l/min przy ciś. 40 bar 4.8. Działko wodno-pianowe o regulowanej wydajności - umieszczone na dachu pojazdu. Przy podstawie działka zamontowany zawór odcinający Samochód wyposażony w linię szybkiego natarcia na zwijadle, o długości węża min. 50 m, zakończoną prądownicą wodno pianową umożliwiającą podawanie zwartego i rozproszonego strumienia wody oraz piany o wydajności dostosowanej do autopompy (napęd ręczny i elektryczny) Autopompa umożliwia podanie wody i wodnego roztworu środka pianotwórczego do minimum: - dwóch nasad tłocznych 75 zlokalizowanych z tyłu pojazdu, po - pojemność minimum 10% pojemności zbiornika wody - wydajność działka: min 800 do 1600 dm 3 / min.

6 bokach, - linii szybkiego natarcia, - działka wodno pianowego - zraszaczy szt W przedziale autopompy znajdują się urządzenia kontrolno sterownicze pracy pompy zgodnie z wymaganiami KG PSP i CNBOP Samochód wyposażony w maszt oświetleniowy (sterowany elektrycznie) z najaśnicami o mocy łącznej 2000 W, wysokość masztu po rozłożeniu od poziomu dachowego podestu roboczego do reflektora nie mniejsza niż 1,5 m. Urządzenie zasilane agregatorem prądotwórczym o mocy min. 2 kw 5. Wyposażenie sprzętowe Wyposażenie sprzętowe 5. Pojazd wyposażony w: - uchwyty na aparaty szt. 4 w zabudowie pożarniczej oraz dodatkowo uchwyty na dwie butle zapasowe, - drabina DW10, - miejsca na zestaw ratowniczy LUCAS.

7 Dodatkowe wyposażenie sprzętowe pojazdu będącego przedmiotem Specyfikacji Istotnych Warunków Zamówienia Tabela Nr 2 L.p. Wyszczególnienie Miejsce w zabudowie na sprzęt * Doposażenie przez Wykonawcę w sprzęt** 1. Wyposażenie i uzbrojenie osobiste strażaka 1.1 Maski do aparatów powietrznych nadciśnieniowych 2 szt. 2 szt. 1.2 Sygnalizator bezruchu 2 szt. 2 szt. 2. Środki specjalne wyposażenia strażaka 2.1 Kamizelka ostrzegawcza 6 szt. 6 szt. 2.2 Aparaty powietrzne nadciśnieniowe 4 szt. 2 szt. 3. Podręczny sprzęt gaśniczy 3.1 Gaśnica proszkowa 12 kg ABC 1 szt. 1 szt. 4. Węże, armatura i osprzęt 4.1. Węże tłoczone W ŁA 8 szt. 8 szt Węże tłoczone W ŁA 4 szt. 4 szt Wąż tłoczony W 75 (5 m) 1 szt. 1 szt Prądownica klasy Turbo Jet z nasadą Storz 52 2 szt. 2 szt Przełącznik 110/75 1 szt. 1 szt Przełącznik 75/52 1 szt. 1 szt Rozdzielacz kulowy 75/ szt. 1 szt Stojak hydrantowy długi z kluczem i redukcją 1 szt. 1 szt.

8 4.10. Klucz do hydrantów nadziemnych 1 szt. 1 szt Wąż ssawny 110 (dł mm) 2 szt. 2 szt. 2 szt Smok ssawny szt. 1 szt Mostek przejazdowy szt. 2 szt. 5. Sprzęt ratowniczy 5.1 Pilarka do drewna o napędzie spalinowym długość prowadnicy min. 400 mm, 1 szt. 1 szt. zapasowy łańcuch z prowadnicą. 5.2 Piła do stali i betonu o napędzie spalinowym z tarczami różnych typów 1 szt. - (betonu, stali, materiałów wielowarstwowych) 5.3 Siekierołom 1 szt. 1 szt. 5.4 Nożyce do prętów, kłódek łańcuchów o średnicy min. 10 mm 1 szt Szufle 1 szt Młot 1 szt Szpadel 1 szt Topór strażacki ciężki 1 szt Siekierka 1 szt Pompa pływająca 1 szt. 1 szt. 6. Sprzęt oświetleniowy, sygnalizacyjny i łączności 6.1 Maszt oświetleniowy zamontować na stałe w samochodzie, wysuwany 1 szt. 1 szt. pneumatycznie z reflektorami holagenowymi o mocy min. 2 x 1000 W podłączony do agregatu prądotwórczego. Zabezpieczenie masztu przed samoczynnym wysuwaniem w czasie jazdy po nierównej nawierzchni. 6.2 Latarka z ładowarką w wykonaniu Ex 2 szt. 2 szt. 6.3 Przenośna lampa ostrzegawcza ze światłem pulsującym 2 szt. 2 szt. 6.4 Taśma ostrzegawcza 500 m 1 szt Wąż do spalin z agregatu prądotwórczego 1 szt. 1 szt. 6.6 Stożek ostrzegawczy uliczny 2 szt. 2 szt.

9 6.7 Zestaw znaków drogowych (A-15, A-30 + wypadek, B-2, B-20 (30km/h), 1 kpl. 1 kpl. C-1, zakaz używania ognia otwartego, trójkąt ostrzegawczy) 6.8 Radiotelefon np. Motorola GP-360 lub równorzędny 4 szt. 4 szt. 6.9 Ładowarka samochodowa do radiotelefonu 4 szt. 4 szt. 7. Sprzęt sanitarny 7.1 Zestaw ratownictwa medycznego typu PSP R1 wg normatywu (nosze, szyny Kramera) 1 szt. 1 szt. 8. Sprzęt pozostały 8.1 Klin pod koła 2 szt. 2 szt. * - sprzęt i wyposażenie przewidziane na zamawiany samochód, dla którego trzeba wykonać zabezpieczenie miejsca w skrytkach na sprzęt ** - sprzęt w który trzeba doposażyć samochód
