1 Wał Miedzeszyński 177K, Warszawa, tel , , fax: , FireDos - Systemy dozujące dla Straży Pożarnej

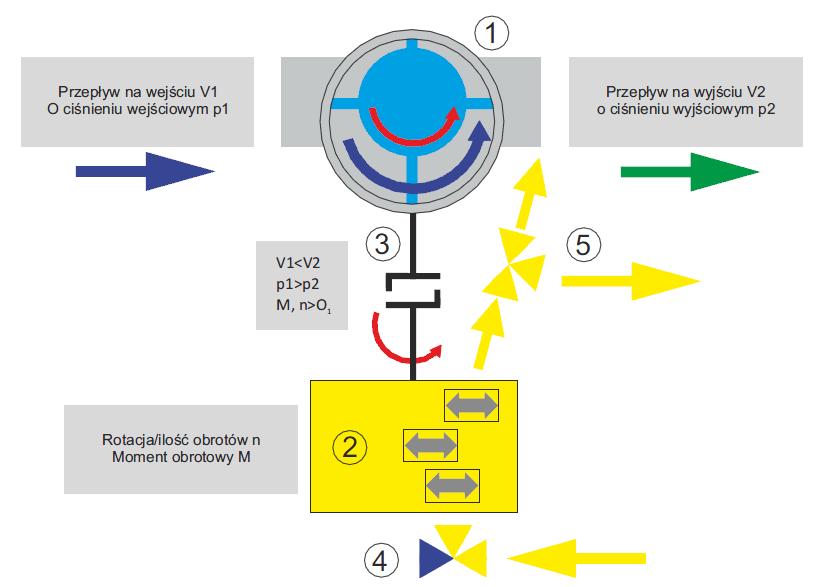

2 System FireDos jest stosowany przez Straż Pożarną na całym świecie. Ten prosty system mechaniczny jest szczególnie ceniony ze względu na to, że do jego obsługi nie są wymagane specjalne szkolenia, a samo urządzenie oferuje dużą niezawodność działania. Dozowniki FireDos pracują bez wykorzystania obcej energii, niezależnie od wahań ciśnienia utrzymując stałe stężenie premiksu. Budowa: Silnik wodny (1): Do uruchomienia dozownika wykorzystywany jest wyłącznie strumień wody gaśniczej. Woda płynie przez silnik wodny (1) zamontowany bezpośrednio w linii wody gaśniczej. Ilość obrotów silnika wodnego jest proporcjonalna do przepływu wody gaśniczej. Pompa dozująca (2): Silnik wodny (1) i pompa dozująca (2) są połączone ze sobą za pomocą sprzęgła (3). Ten czysto mechaniczny system reguluje się samoczynnie: im więcej wody gaśniczej płynie przez silnik wodny, tym więcej koncentratu środka pianotwórczego zostanie domieszane i odwrotnie. Wybrane przez Państwa stężenie uzyskiwanego premiksu zostaje przy tym stałe. Zawór kulowy płukanie/ssanie (4): Za pomocą zaworu kulowego można przestawić system z trybu dozowania na tryb płukania. Woda z linii wody gaśniczej jest kierowana przez pompę dozującą a tryb dozowania zostaje wyłączony. System dozujący FireDos uzyskuje energię potrzebną do procesu dozowania z wody gaśniczej. Powstaje przy tym niewielka strata ciśnienia, którą można jeszcze zminimalizować dzięki odpowiedniemu rozmieszczeniu systemu dozującego. Wszystkie komponenty systemu dozującego FireDos są połączone w jedną, na stałe zmontowaną jednostkę i testowane w fabryce pod kątem sprawności i szczelności. Uruchomienie może nastąpić bezpośrednio przy podłączeniu do instalacji. Dodatkowe nastawy nie

3 są ani konieczne ani możliwe. Prosty mechaniczny system działa bez dodatkowych urządzeń proporcjonalnie do ilości obsługiwanych mediów, w zakresie ok. 1:10 wychodząc zawsze od maksymalnego dopuszczalnego przepływu wody gaśniczej. Za pomocą dostępnej jako opcja redukcji minimalnego przepływu, zakres pracy dozownika FireDos może zostać rozszerzony do ok. 1:30. Nawet przy wahaniach przepływu wody gaśniczej i zmiennych ciśnieniach i przeciwciśnieniach FireDos gwarantuje dokładne stężenia uzyskiwanego premiksu. Strata ciśnienia FireDos pobiera energię potrzebną do procesu dozowania ze strumienia wody gaśniczej. Powstaje przy tym strata ciśnienia do max. 1,8 bar. Ta wartość zostanie jednak osiągnięta jedynie jeżeli system dozujący FireDos będzie pracował przy maksymalnym przepływie wody, a zatem przy maksymalnej liczbie obrotów. Przy obciążeniu wynoszącym 75% strata ciśnienia wynosi już mniej niż 1 bar. Niewątpliwą zaletą systemu jest fakt, że FireDos działa bez użycia obcej energii, a co za tym idzie nie obciąża elektryki pojazdów. Prosta budowa urządzenia ogranicza jego konserwacje, a co za tym idzie koszty eksploatacji do absolutnego minimum. Dozowniki FireDos znajdują zastosowanie szczególnie w pojazdach z podnośnikami, ponieważ przeciwciśnienie nie ma wpływu na ich pracę.

4 Podawanie piany AFFF za pomocą działka na wysokości 54m bez jakiegokolwiek wpływu na jakość piany. Na jakość premiksu nie mają wpływu zmienne przeciwciśnienia spowodowane różną wysokością pracy czy długością węża. W ten sposób piana czy woda sieciowa pozostają do dyspozycji na wszelkich działkach i we wszystkich warunkach pracy zachowując stałą jakość. Tworzy to najlepsze warunki dla sukcesu akcji gaśniczej. W pojazdach pierwszej reakcji stosuje się dozowniki FireDos w bardzo różnych wariantach zarówno jeżeli chodzi o samo urządzenie, jak i jego montaż. Na życzenie istnieje możliwość przełączania między różnymi zbiornikami koncentratów środka gaśniczego. Różnorodność wariantów i szeroki zakres pracy dozowników FireDos pozwalają na integrację zarówno ze zwykłymi działkami typu B jak i z urządzeniami szybkiej reakcji lub wysokociśnieniowymi. Przy odpowiednim montażu istnieje możliwość wyboru wody lub premiksu indywidualnie dla każdej końcówki (działka). Jeżeli w trakcie akcji gaśniczej stosuje się końcówki wysokociśnieniowe, szybkiej reakcji i wodnopianowe, wymiana pomiędzy wodą i inną cieczą gaśniczą jest możliwa bez kosztownej przebudowy instalacji węży. Możliwe jest płynne przełączanie (bez przerywania przepływu wody) pomiędzy koncentratami środków gaśniczych. Podłączenie do zewnętrznego zbiornika daje możliwość płynnego przejścia na zasysanie ze zbiornika znajdującego się poza wozem.

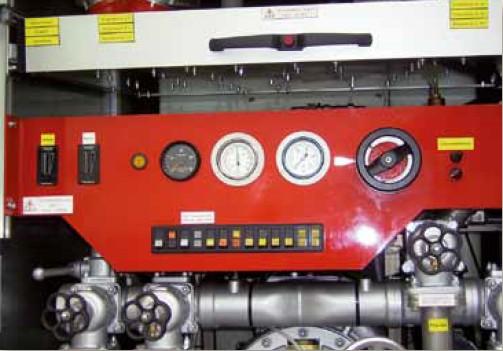

5 Szczególne korzyści przynosi stosowanie dozowników FireDos w dużych wozach gaśniczych ze zbiornikami oraz w wozach przeznaczonych do gaszenia lądowisk. Dozowniki napędzane wyłącznie strumieniem wody pozwalają zrezygnować z drogich i wymagających napędów oraz instalacji elektrycznych. Dzięki szerokiemu zakresowi pracy dozowniki FireDos pokrywają zapotrzebowanie na urządzenia przeznaczone dla rozmaitych przepływów wody gaśniczej. Doposażenie wozów w dozowniki FireDos jest możliwe bez żadnego problemu i przy stosunkowo niskich nakładach. Montaż dozownika FireDos nad pompą, za kryzą. Duże pojazdy to duży potencjał oszczędności poprzez zastosowanie dozowników FireDos.

6 Kontenerowe zbiorniki piany lub innych środków gaśniczych znajdują zastosowanie jedynie w przypadku powstania dużych szkód. Dokładnie wtedy ważna jest każda para rąk do pomocy w akcji gaśniczej. FireDos wychodzi naprzeciw wymaganiom klientów oferując dziecinnie łatwe w obsłudze urządzenia. Umiejętności niezbędne do obsługi dozowników są rzeczywiście minimalne.

7 Warunkowo istnieje możliwość zastąpienia dozowników zamontowanych na stałe, urządzeniami w wariancie mobilnym. Takie dozowniki są opatrzone ramą do przenoszenia, a dodatkowo opcjonalnie również wózkiem. W ten sposób możliwości zastosowania urządzenia są jeszcze szersze. Dzięki temu zastosowanie dozownika FireDos nie uzależnia od razu całego kontenera. Również kontenery z agregatami pompowymi Diesla są często wyposażone w systemy dozujące. Dla takich zastosowań FireDos przewidział dozowniki przeznaczone dla przepływów do l/min. W razie potrzeby istnieje możliwość obsługi również i większych przepływów poprzez szeregowe połączenie dozowników FireDos. Jeżeli w obrębie jednego kontenera przewiduje się dozowanie wielu rodzajów koncentratów środków gaśniczych, możliwe jest, przy odpowiedniej instalacji dozownika FireDos, płynne przełączanie między zbiornikami tych środków, bez przerywania przepływu wody gaśniczej. Zmienne wysokości pracy, przeciwciśnienia, działka czy długości węży nie stanowią zagrożenia dla stabilnego działania systemu dozującego FireDos. Istnieje możliwość redukcji lub poszerzenia zasięgu w trakcie akcji gaśniczej. Praktycznie wszystkie znane działka (podajniki) są kompatybilne z dozownikami FireDos.

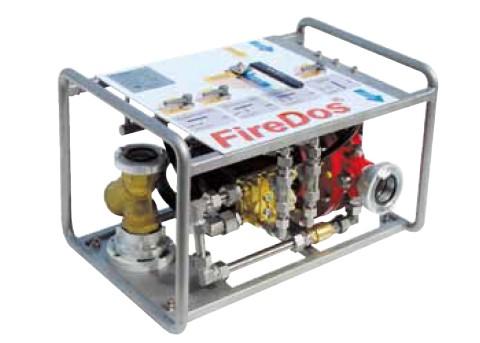

8 Dozowniki mobilne Dozowniki FireDos w wersji mobilnej oferują straży pożarnej największą elastyczność ponieważ mogą być zastosowane w dowolnym miejscu. Na ich działanie nie mają wpływu zmienne ciśnienia, przeciwciśnienia czy wartości przepływu wody gaśniczej, podobnie zresztą jak różna lepkość koncentratów środków gaśniczych. Tym sposobem istnieje również możliwość precyzyjnego dozowania niektórych środków pianotwórczych zawierających alkohol. Mobilne dozowniki FireDos mogą być uruchamiane i obsługiwane przez jedną osobę. Zasilanie w wodę odbywa się poprzez wozy gaśnicze, przenośne pompy lub hydranty. Zapraszamy Państwa do uczestnictwa w szkoleniach!

9 Przykładowe opcje dodatkowego wyposażenia dozowników FireDos redukcja minimalnego przepływu armatura odwadniająca dla silnika wodnego, pompa dozująca i orurowanie bezstopniowa zmiana stężenia uzyskiwanego premiksu elektro-pneumatyczne napędy do wszystkich zaworów kulowych w dozownikach FireDos zestaw do podłączenia drugiego zbiornika koncentratu środka gaśniczego filtr na linię zasilania wodnego Oferujemy również szeroki wachlarz innych opcji. Prosimy zwracać się do nas z wszelkimi pytaniami i pomysłami. Na pewno znajdziemy dla Państwa optymalne rozwiązanie.

10 Dane techniczne Mobilne dozowniki FireDos Silnik wodny Przepływ Ciśnienie robocze Stężenia uzyskiwanego premiksu FD DZ 5 ok l/min do 16 bar 0,3% / 0,7% / 1% 1% / 2% / 3% FD DZ 10 ok l/min do 16 bar 0,3% / 0,7% / 1% 1% / 2% / 3% 0,3% / 0,7% / 1% / 2% / 3% FD500 ok l/min do 16 bar Stężenia ustawione na stałe: 1% / 3% / 6% FD1000 ok l/min do 16 bar Stężenia przestawne stopniowo: 0,3 / 0,7% / 1% 1% / 2% / 3% FD1600 ok l/min do 16 bar Stężenia przestawne bezstopniowo: 0,1-1% FD2500 ok l/min do 16 bar 0,3-3% 0,6-6% Stężenia przestawne stopniowo np. z 3% na 1% - na zapytanie. Dozowniki FireDos przeznaczone do wozów gaśniczych i kontenerów Silnik wodny Przepływ* Ciśnienie robocze Stężenia uzyskiwanego premiksu FD130 ok l/min do 10 / 16 bar Stężenia ustawione na stałe: FD200 ok l/min 1% / 3% / 6% FD500 ok l/min do 16 / 25 / 40 bar FD1000 FD1600 ok l/min ok l/min FD2500 ok l/min do 16 / 25 bar FD4000 FD6000 ok l/min ok l/min FD8000 ok l/min do 16 bar FD FD FD ok l/min ok l/min ok l/min Stężenia przestawne stopniowo: 0,3 / 0,7% / 1% 1% / 2% / 3% Stężenia przestawne bezstopniowo: 0,1-1% do FD ,3-3% do FD4000 0,6-6% do FD2500 * bez opcjonalnej redukcji minimalnego przepływu Inne stężenia uzyskiwanego premiksu i zakresu na zapytanie.

11 Najważniejsze zalety stosowania dozowników FireDos: FireDos jest napędzany wyłącznie przez strumień wody gaśniczej FireDos pracuje proporcjonalnie do ilości obsługiwanych mediów FireDos pracuje niezależnie od wahań ciśnienia oraz długości i średnic węży oraz działek FireDos jest systemem modułowym o ustawionej na stałe lub przestawnej (stopniowo lub bezstopniowo) wartości stężenia uzyskiwanego premiksu FireDos jest systemem praktycznie niewymagającym konserwacji; jego montaż i obsługa są dziecinnie łatwe. FireDos dozuje wszystkie stosowane koncentraty środka pianotwórczego oraz innych środków gaśniczych o różnej lepkości. FireDos poprzez szeroką gamę urządzeń daje możliwość obsługi szerokiego zakresu przepływów wody: od l/min i stężeń uzyskiwanego premiksu od 0,1 6 % (inne zakresy na zapytanie). FireDos jest dostarczany dla maksymalnego ciśnienia roboczego 10 bar, 16 bar, 25 bar lub 40 bar i dla maksymalnej temperatury pracy wynoszącej 50 lub 80ºC FireDos umożliwia zmianę zbiornika w przypadku jego opróżnienia w czasie akcji gaśniczej bez zatrzymania pracy urządzenia. FireDos umożliwia zmianę środka gaśniczego w czasie akcji lub jednoczesne dozowanie dwóch różnych środków gaśniczych (wariant specjalny) FireDos umożliwia zlokalizowanie punktu dozowania w oddaleniu od samego urządzenia FireDos znajduje zastosowanie w stałych instalacjach gaśniczych, wozach gaśniczych, kontenerach oraz jako jednostki mobilne. FireDos może być wykonany również w wersji dla wody morskiej i pracować FireDos jest stosowany z powodzeniem na całym świecie. Już tysiące klientów zaufało niezawodności i długowieczności naszych produktów.
