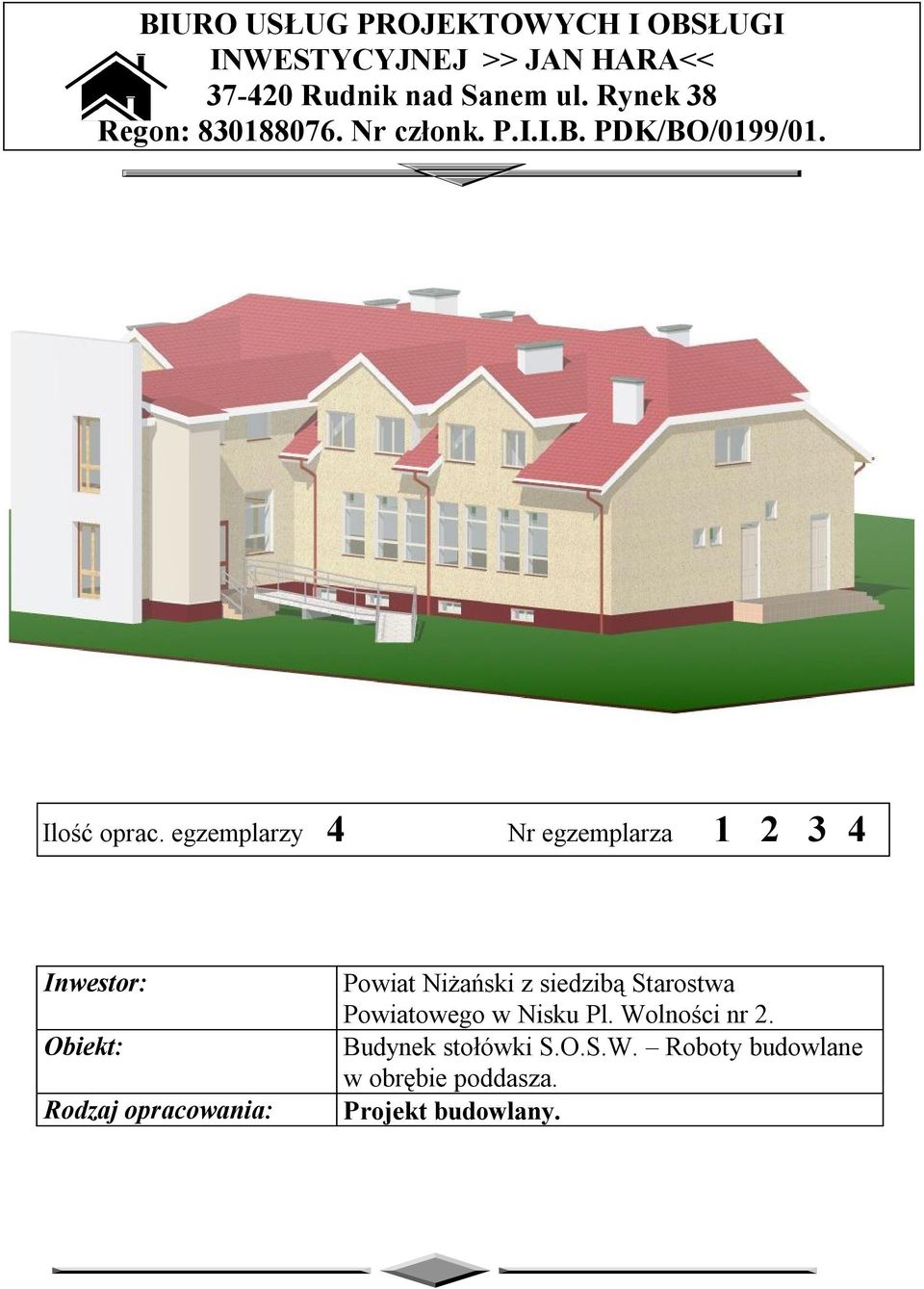

1 BIURO USŁUG PROJEKTOWYCH I OBSŁUGI INWESTYCYJNEJ >> JAN HARA<< Rudnik nad Sanem ul. Rynek 38 Regon: Nr członk. P.I.I.B. PDK/BO/0199/01. Ilość oprac. egzemplarzy 4 Nr egzemplarza Inwestor: Obiekt: Rodzaj opracowania: Powiat Niżański z siedzibą Starostwa Powiatowego w Nisku Pl. Wolności nr 2. Budynek stołówki S.O.S.W. Roboty budowlane w obrębie poddasza. Projekt budowlany.

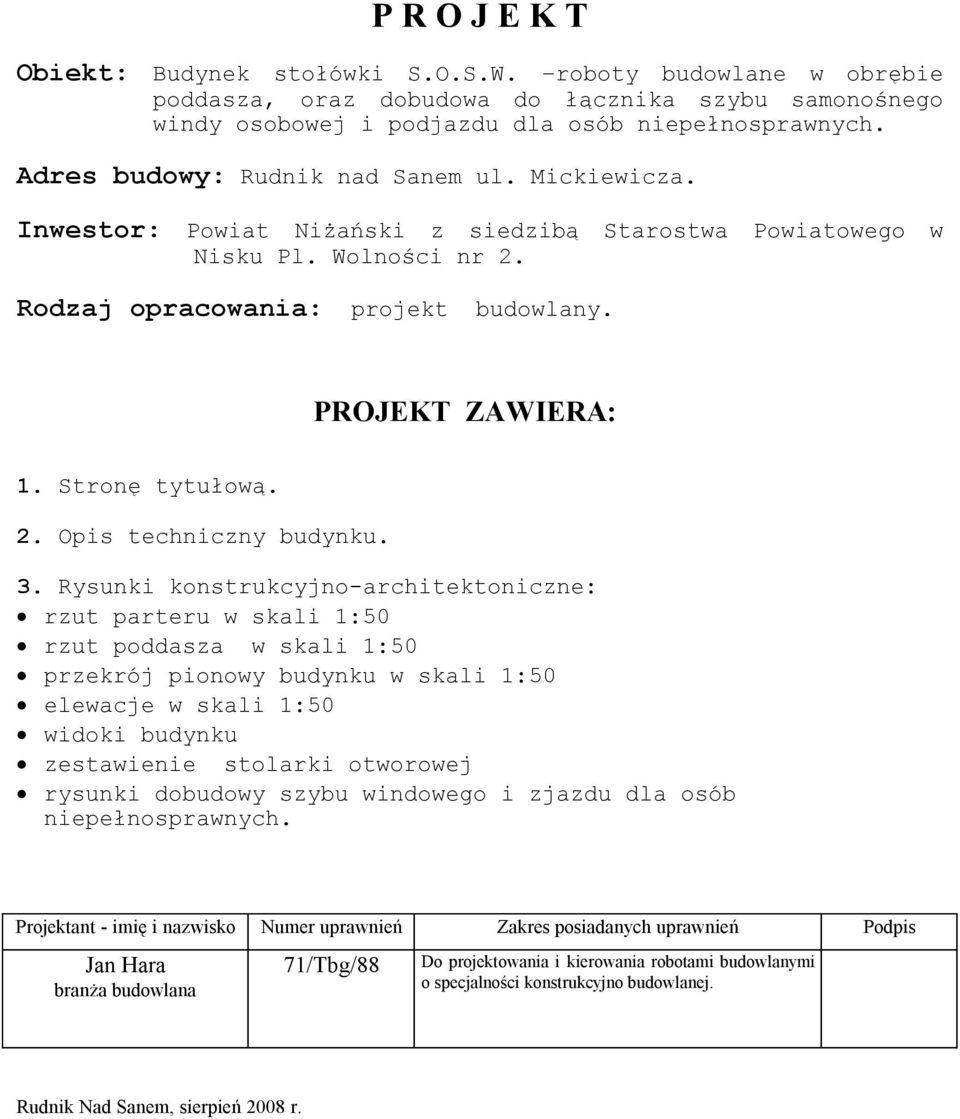

2 P R O J E K T Obiekt: Budynek stołówki S.O.S.W. roboty budowlane w obrębie poddasza, oraz dobudowa do łącznika szybu samonośnego windy osobowej i podjazdu dla osób niepełnosprawnych. Adres budowy: Rudnik nad Sanem ul. Mickiewicza. Inwestor: Powiat Niżański z siedzibą Starostwa Powiatowego w Nisku Pl. Wolności nr 2. Rodzaj opracowania: projekt budowlany. PROJEKT ZAWIERA: 1. Stronę tytułową. 2. Opis techniczny budynku. 3. Rysunki konstrukcyjno-architektoniczne: rzut parteru w skali 1:50 rzut poddasza w skali 1:50 przekrój pionowy budynku w skali 1:50 elewacje w skali 1:50 widoki budynku zestawienie stolarki otworowej rysunki dobudowy szybu windowego i zjazdu dla osób niepełnosprawnych. Projektant - imię i nazwisko Numer uprawnień Zakres posiadanych uprawnień Podpis Jan Hara branża budowlana 71/Tbg/88 Do projektowania i kierowania robotami budowlanymi o specjalności konstrukcyjno budowlanej. Rudnik Nad Sanem, sierpień 2008 r.

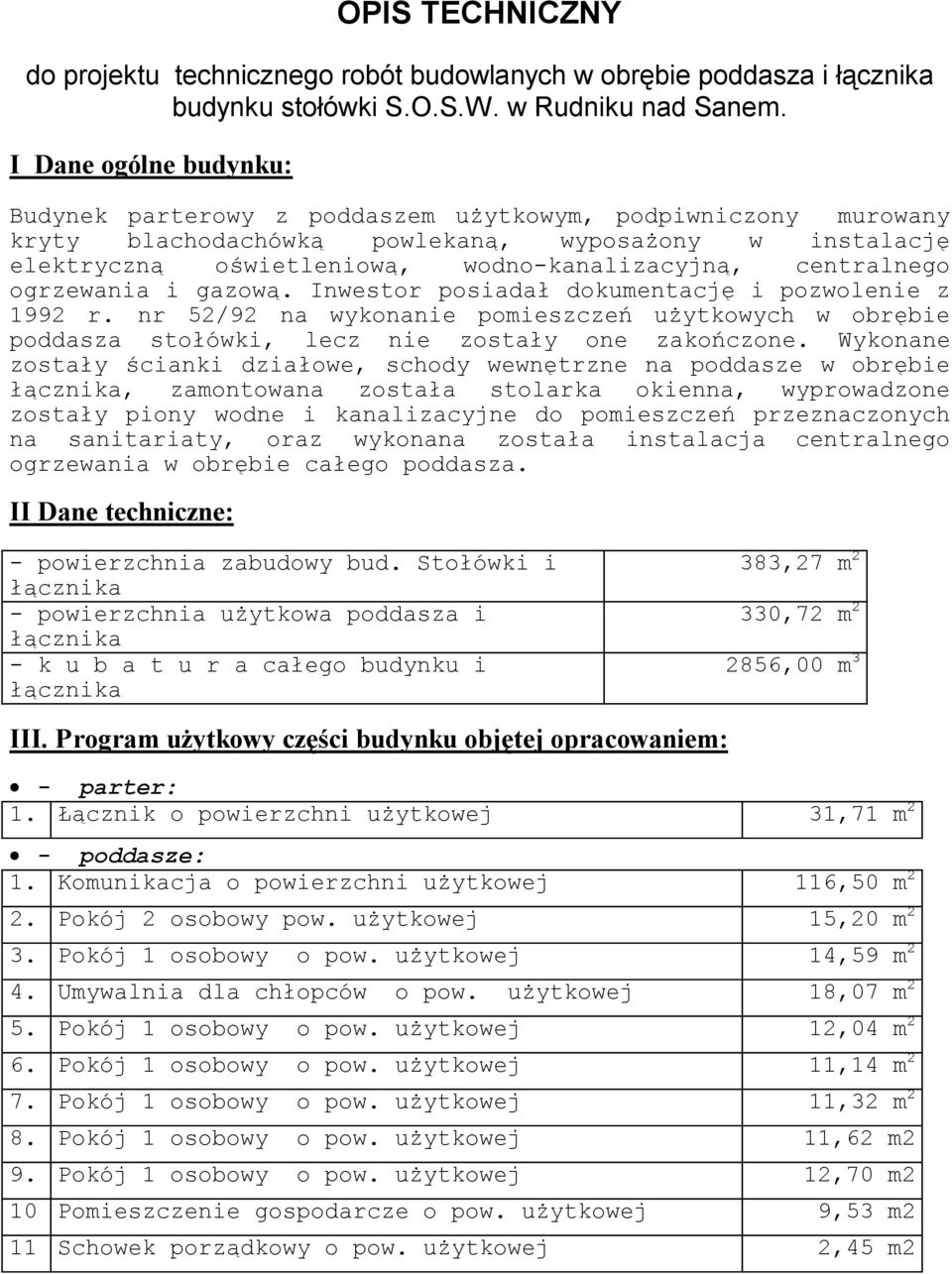

3 OPIS TECHNICZNY do projektu technicznego robót budowlanych w obrębie poddasza i łącznika budynku stołówki S.O.S.W. w Rudniku nad Sanem. I Dane ogólne budynku: Budynek parterowy z poddaszem użytkowym, podpiwniczony murowany kryty blachodachówką powlekaną, wyposażony w instalację elektryczną oświetleniową, wodno-kanalizacyjną, centralnego ogrzewania i gazową. Inwestor posiadał dokumentację i pozwolenie z 1992 r. nr 52/92 na wykonanie pomieszczeń użytkowych w obrębie poddasza stołówki, lecz nie zostały one zakończone. Wykonane zostały ścianki działowe, schody wewnętrzne na poddasze w obrębie łącznika, zamontowana została stolarka okienna, wyprowadzone zostały piony wodne i kanalizacyjne do pomieszczeń przeznaczonych na sanitariaty, oraz wykonana została instalacja centralnego ogrzewania w obrębie całego poddasza. II Dane techniczne: - powierzchnia zabudowy bud. Stołówki i łącznika - powierzchnia użytkowa poddasza i łącznika - k u b a t u r a całego budynku i łącznika 383,27 m 2 330,72 m ,00 m 3 III. Program użytkowy części budynku objętej opracowaniem: - parter: 1. Łącznik o powierzchni użytkowej 31,71 m 2 - poddasze: 1. Komunikacja o powierzchni użytkowej 116,50 m 2 2. Pokój 2 osobowy pow. użytkowej 15,20 m 2 3. Pokój 1 osobowy o pow. użytkowej 14,59 m 2 4. Umywalnia dla chłopców o pow. użytkowej 18,07 m 2 5. Pokój 1 osobowy o pow. użytkowej 12,04 m 2 6. Pokój 1 osobowy o pow. użytkowej 11,14 m 2 7. Pokój 1 osobowy o pow. użytkowej 11,32 m 2 8. Pokój 1 osobowy o pow. użytkowej 11,62 m2 9. Pokój 1 osobowy o pow. użytkowej 12,70 m2 10 Pomieszczenie gospodarcze o pow. użytkowej 9,53 m2 11 Schowek porządkowy o pow. użytkowej 2,45 m2

4 12 Pokój 2 osobowy pow. użytkowej 18,51 m2 13 WC dla niepełnosprawnych pow. użytkowej 4,21 m2 14 Umywalnia dla dziewcząt o pow. użytkowej 17,03 m2 15 Pokój 1 osobowy o pow. użytkowej 14,76 m2 16 Pokój 1 osobowy o pow. użytkowej 12,48 m2 17 Pokój 2 osobowy o pow. użytkowej 15,37 m2 IV. Cel opracowania: Niniejsze opracowanie ma na celu zaprojektowanie robót potrzebnych do wykonania w obrębie poddasza budynku stołówki i łącznika, które będzie wykorzystywane jako pokoje mieszkalne dla wychowanków Ośrodka poruszających się na wózkach inwalidzkich. Istniejący budynek internatu S.O.S.W. dotychczas nie jest przystosowany do przyjęcia osób poruszających się na wózkach. V. Zakres projektowanych robót: Celem zakończenia robót związanych z wykonaniem pomieszczeń użytkowych w obrębie poddasza budynku stołówki i łącznika projektuje się niżej wymienione roboty budowlane: Wymianę istniejącego pokrycia dachu z blachy trapezowej ocynkowanej na blachodachówką wraz z położeniem folii dachowej i likwidacją okapów pod oknami otwarć dachowych, co pozwoli na powiększenie okien w pomieszczeniach poddasza. Wykonanie sufitu podwieszanego do konstrukcji dachowej z ociepleniem wełną mineralną i wyprawą płytami kartonowo gipsowymi ochniochronnymi 2 x GKF. Wymianę okien z powiększeniem ich wysokości o 30 cm. Wykonanie tynków wewnętrznych na ścianach murowanych. Wykonanie wylewek, podłóg i posadzek. Zamontowanie wewnętrznej stolarki drzwiowej Wykonanie instalacji elektrycznej oświetleniowej Wykonanie instalacji wodno kanalizacyjnej z nawiązaniem do wyprowadzonych na poziom poddasza pionów wodnych i kanalizacyjnych, oraz z wykonaniem w obrębie poddasza hydrantu ppoż. Dobudowę do zewnętrznej ściany szybu samonośnego windy osobowej z napędem śrubowym lub hydraulicznym, powiększając do poziomu posadzki otwory okienna na poziomie parteru i poddasza łącznika. Przebudowę schodów zewnętrznych do łącznika i dobudowę podjazdu dla osób niepełnosprawnych. Powiększenie otworu okiennego w ścianie pomiędzy łącznikiem i istniejącym budynkiem internatu na poziomie I piętra z zamontowaniem drzwi ppoż. EI 30. Wymianę istniejących drzwi prowadzących z łącznika do stołówki i do budynku internatu na poziomie parteru, na drzwi ppoż. EI 30, oraz wymianę drzwi zewnętrznych wejściowych do łącznika z drewnianych na aluminiowe ciepłe.

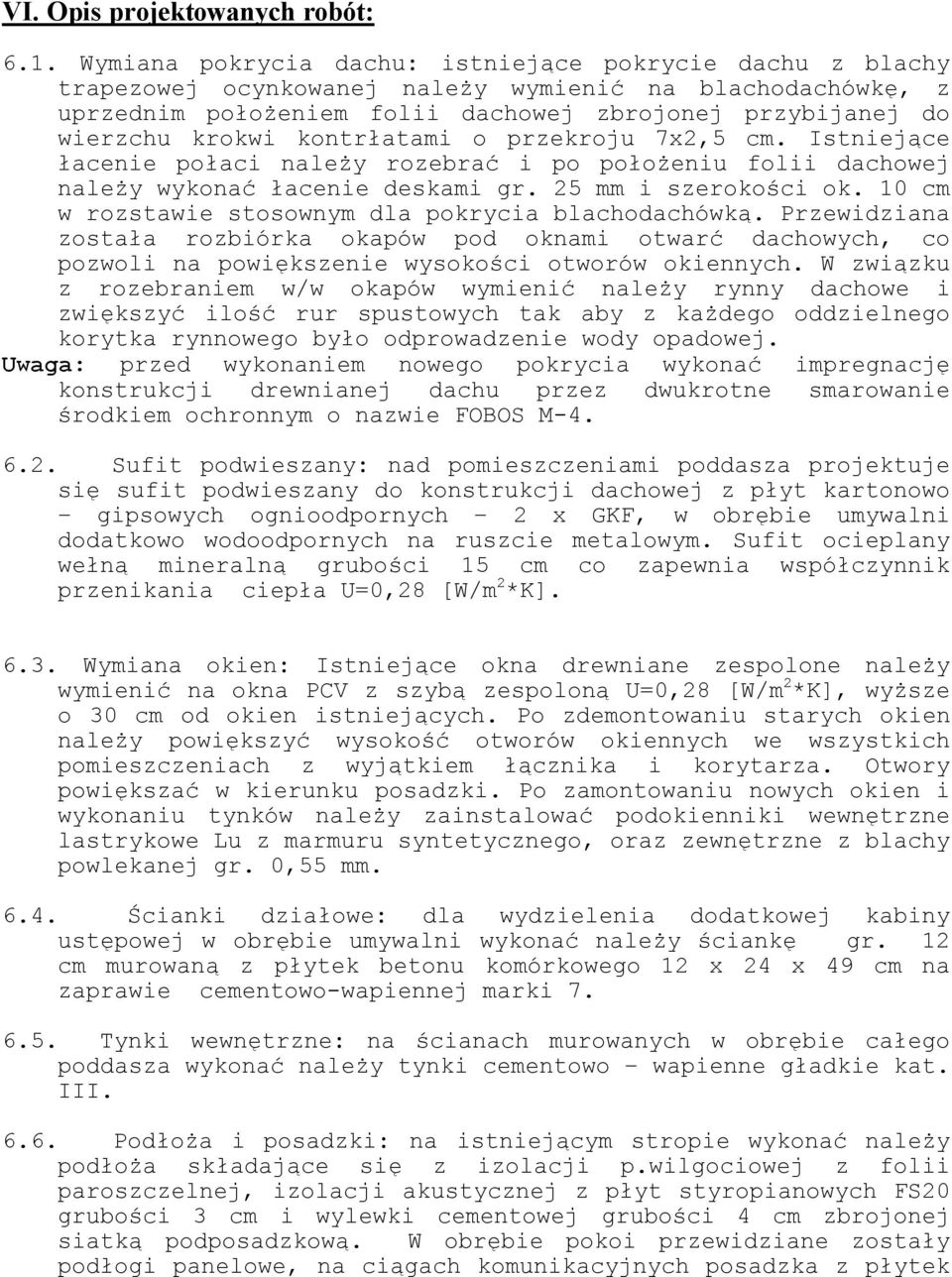

5 VI. Opis projektowanych robót: 6.1. Wymiana pokrycia dachu: istniejące pokrycie dachu z blachy trapezowej ocynkowanej należy wymienić na blachodachówkę, z uprzednim położeniem folii dachowej zbrojonej przybijanej do wierzchu krokwi kontrłatami o przekroju 7x2,5 cm. Istniejące łacenie połaci należy rozebrać i po położeniu folii dachowej należy wykonać łacenie deskami gr. 25 mm i szerokości ok. 10 cm w rozstawie stosownym dla pokrycia blachodachówką. Przewidziana została rozbiórka okapów pod oknami otwarć dachowych, co pozwoli na powiększenie wysokości otworów okiennych. W związku z rozebraniem w/w okapów wymienić należy rynny dachowe i zwiększyć ilość rur spustowych tak aby z każdego oddzielnego korytka rynnowego było odprowadzenie wody opadowej. Uwaga: przed wykonaniem nowego pokrycia wykonać impregnację konstrukcji drewnianej dachu przez dwukrotne smarowanie środkiem ochronnym o nazwie FOBOS M Sufit podwieszany: nad pomieszczeniami poddasza projektuje się sufit podwieszany do konstrukcji dachowej z płyt kartonowo gipsowych ognioodpornych 2 x GKF, w obrębie umywalni dodatkowo wodoodpornych na ruszcie metalowym. Sufit ocieplany wełną mineralną grubości 15 cm co zapewnia współczynnik przenikania ciepła U=0,28 [W/m 2 *K] Wymiana okien: Istniejące okna drewniane zespolone należy wymienić na okna PCV z szybą zespoloną U=0,28 [W/m 2 *K], wyższe o 30 cm od okien istniejących. Po zdemontowaniu starych okien należy powiększyć wysokość otworów okiennych we wszystkich pomieszczeniach z wyjątkiem łącznika i korytarza. Otwory powiększać w kierunku posadzki. Po zamontowaniu nowych okien i wykonaniu tynków należy zainstalować podokienniki wewnętrzne lastrykowe Lu z marmuru syntetycznego, oraz zewnętrzne z blachy powlekanej gr. 0,55 mm Ścianki działowe: dla wydzielenia dodatkowej kabiny ustępowej w obrębie umywalni wykonać należy ściankę gr. 12 cm murowaną z płytek betonu komórkowego 12 x 24 x 49 cm na zaprawie cementowo-wapiennej marki Tynki wewnętrzne: na ścianach murowanych w obrębie całego poddasza wykonać należy tynki cementowo wapienne gładkie kat. III Podłoża i posadzki: na istniejącym stropie wykonać należy podłoża składające się z izolacji p.wilgociowej z folii paroszczelnej, izolacji akustycznej z płyt styropianowych FS20 grubości 3 cm i wylewki cementowej grubości 4 cm zbrojonej siatką podposadzkową. W obrębie pokoi przewidziane zostały podłogi panelowe, na ciągach komunikacyjnych posadzka z płytek

6 gresowych antypoślizgowych, w obrębie umywalni z płytek ceramicznych posadzkowych Stolarka drzwiowa: w obrębie całego poddasza zainstalować należy drzwi wewnętrzne płytowe konfekcjonowane fabrycznie wykończone z ościeżnicami drewnianymi. Do pokoi sypialnych drzwi pełne o szerokości skrzydła 90 cm, w obrębie umywalni drzwi łazienkowe z nawiewem powietrza w dolnej części skrzydła. Dla skomunikowania łącznika w obrębie poddasza z I piętrem istniejącego budynku internatu, okno w ścianie rozdzielającej należy zdemontować, powiększyć otwór do poziomu posadzki (ewentualne różnice poziomów zniwelować wykonując w korytarzu łagodną pochylnię) i zamontować drzwi ppoż. EI 30. Drzwi wewnętrzne z łącznika w poziomie parteru do budynku istniejącego internatu i do stołówki należy wymienić na drzwi ppoż. EI 30. Istniejące drzwi zewnętrzne wejściowe do łącznika należy wymienić na drzwi aluminiowe ocieplane z przeszkleniem (szyba bezpieczna) Okładziny ścienne i roboty malarskie: W obrębie umywalni, ubikacji dla osób niepełnosprawnych ściany na całej wysokości licowane płytkami ceramicznymi glazurowanymi kładzionymi na zaprawie klejowej. Pozostałe ściany oraz sufity malowane farbą emulsyjną do wymalowań wewnętrznych. VII. Wentylacja: Dla wszystkich pomieszczeń w obrębie poddasza budynku przewidziano wentylację grawitacyjną, nawiew przez infiltrację drzwi i okien, wywiew przez kanały wentylacyjne o przekrojach 14 x 14 cm zlokalizowane w trzonach kominowych i wywietrzaki dachowe osadzone w suficie i wyprowadzone ponad pokrycie dachu. W ubikacjach przewidziano kratki wentylacyjne z wbudowanym wentylatorem elektrycznym uruchamianym wyłącznikiem światła. W pomieszczeniach odległych od trzonów kominowych przewidziano kanały blaszane o przekroju 14x21 cm prowadzone pod sufitem i obudowane płytami GKF. VIII. Instalacje: W obrębie poddasza istnieje instalacja centralnego ogrzewania zasilana z miejscowej kotłowni. W obrębie całego poddasza zaprojektowana została instalacja elektryczna oświetleniowa. W obrębie umywalni, ubikacji i w schowku porządkowym zaprojektowana została instalacja wodno kanalizacyjna z włączeniem do wyprowadzonych pionów wodnych i kanalizacyjnych. Ubikację dla osób niepełnosprawnych wyposażyć należy w odpowiednie uchwyty zamontowane przy urządzeniach. Kabiny natryskowe należy przystosować dla osób niepełnosprawnych montując odpowiednie uchwyty i siedziska. W obrębie korytarza na poziomie poddasza przewidziany został hydrant ø25 z wężem półsztywnym.

7 IX. Przebudowa schodów wejściowych, podjazd dla osób niepełnosprawnych i winda osobowa: 1. Dane ogólne podjazdu: Podjazd zaprojektowany został przy schodach wejścia do łącznika łączącego budynek internatu z budynkiem stołówki Specjalnego Ośrodka Szkolno Wychowawczego w Rudniku Nad Sanem. Podjazd konstrukcji żelbetowej o dwóch pochylniach z poziomym spocznikiem na zakręcie pochylni. Przyjęty spadek pochylni wynosi 6%. Pochylnia wyposażona będzie w podwójne stalowe poręcze. Przy ścianie spocznika zaprojektowana została winda z szybem samonośnym umożliwiająca przemieszczanie się pomiędzy parterem i piętrem osobom poruszającym się na wózkach inwalidzkich. 2. Opis Konstrukcji podjazdu: 2.1. Ściany wsporcze: - wylewane z betonu żwirowego kl. B-15, zbrojone stalą klasy A-II - średnicy 8 mm, posadowione 0,80 m poniżej terenu, 2.2. Płyta żelbetowa podjazdu: - grubości 12 cm wylewana z betonu żwirowego klasy B-15, zbrojona stalą klasy A-II pręty śr. 10 mm w rozstawie co 15 cm Poręcze: - stalowe z rur stalowych śr. 32 mm usytuowane po obu stronach podjazdu na wysokości 75 i 90 cm od płaszczyzny wierzchniej podjazdu. Poręcze mocowane na wysięgnikach z płaskownika 25x5 mm do słupków stalowych z rur kwadratowych 40x40x3 mm zwieńczonych na wysokości 1,10 m od płaszczyzny płyty, również rurą kwadratową 40x40x2mm. Słupki spawane do marek stalowych, które w miejscach lokalizacji słupków osadzić należy w trakcie betonowania płyty podjazdu. Poręcze należy dokładnie odrdzewić, odtłuścić, pominiować i pomalować dwukrotnie farbą chlorokauczukową Wykończenie nawierzchni podjazdu: - przewidziano z płytek ceramicznych mrozoodpornych karbowanych, układanych na zaprawie klejowej mrozoodpornej Wykończenie powierzchni terenu przy wjeździe na pochylnię: - przewidziano z cementowej kostki brukowej gr. 6 cm układanej na podsypce z piasku, spoiny wypełniane piaskiem. Obramienie powierzchni z kostki wykonać należy betonowymi obrzeżami trawnikowymi wysokości 30 cm. 3. Opis przebudowy schodów zewnętrznych w związku z budową podjazdu dla osób niepełnosprawnych przebudować należy schody zewnętrzne na które projektowany podjazd prowadzi. Przebudowa schodów polegać będzie na:

8 Rozbiórce oblicowania z płytek ceramicznych Nadlaniu schodów betonem klasy B-15, mające na celu wydłużenie spocznika przed drzwiami wejściowymi do łącznika i zwiększeniu szerokości stopni do 35 cm każdy, oraz wylaniu podstawy na której oparta zostanie końcówka płyty podjazdu. Zamontowaniu stalowej balustrady schodowej Obłożeniu schodów płytkami ryflowanymi mrozoodpornymi kładzionymi na zaprawie klejowej mrozoodpornej. 4. Winda osobowa z szybem samonośnym: 4.1. Zastosowano windę z szybem samonośnym i napędem śrubowym elektrycznym, która zlokalizowana została na zewnątrz przy ścianie łącznika komunikacyjnego z dostępem z wnętrza łącznika przez powiększone do poziomu posadzek istniejące otwory okienne Przed zamontowaniem windy wraz z szybem wykonać należy niżej wymienione roboty budowlane: Przełożyć należy dwa grzejniki c.o. spod otworów okiennych na ścianę obok okien. Zdemontować okna na parterze i piętrze, których otwory po powiększeniu wykorzystane będą jako dojścia do szybu windowego Powiększyć w dół do poziomu posadzek otwory okienne, z wykonaniem tynków ościeży Wykonać na zewnątrz przy ścianie łącznika fundament żelbetowy skrzyniowy wylewany z betonu żwirowego klasy B-20 i zbrojony stalą klasy A-III, z wypełnieniem przestrzeni pospółką. Prostopadła do ściany łącznika oś fundamentu pokrywa się z osią otworu w ścianie łącznika. Ściany pionowe fundamentu powyżej terenu oblicować płytkami mrozoodpornymi. Na wykonanym fundamencie zamontować windę z napędem śrubowym i szybem samonośnym, dwukondygnacyjną typ CIBES A5000. Szyb dodatkowo mocować do ściany łącznika. Nad szybem wykonać zadaszenie będące przedłużeniem dachu łącznika o złagodzonym spadku. X. Wytyczne p.pożarowe: budynek w grupie wysokości niski (N) o poziomie stropu nad pierwszą kondygnacją na wysokości poniżej 9,0 m, parterowy z poddaszem użytkowym. Poddasze budynku będące przedmiotem opracowania wydzielone zostało jako oddzielna strefa pożarowa. Poddasze przewidziane jest na pobyt osób o ograniczonych możliwościach ruchowych, poruszających się na wózkach inwalidzkich maksymalnie 14 osób w pokojach jedno i dwu osobowych.

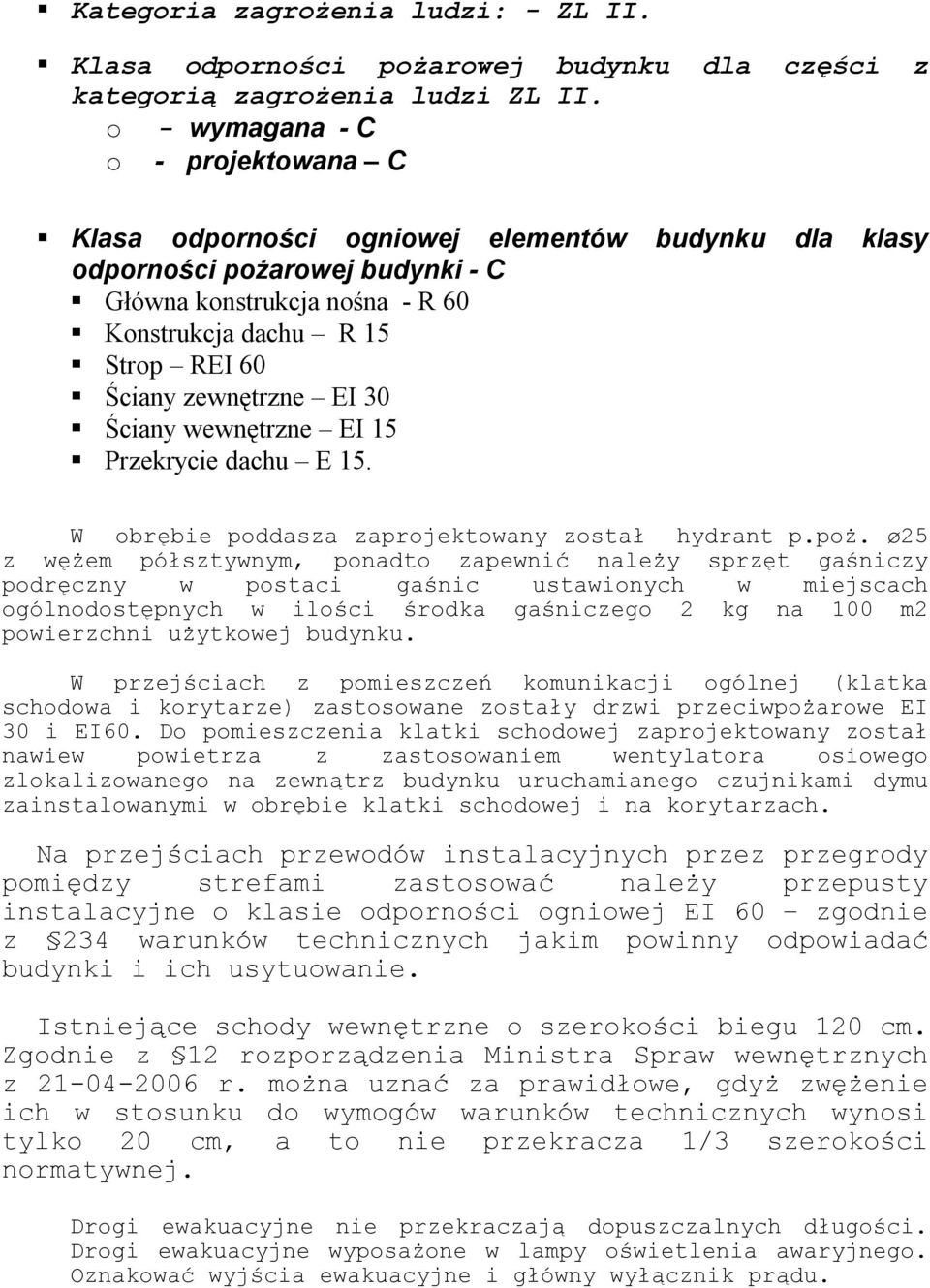

9 Kategoria zagrożenia ludzi: - ZL II. Klasa odporności pożarowej budynku dla części z kategorią zagrożenia ludzi ZL II. o - wymagana - C o - projektowana C Klasa odporności ogniowej elementów budynku dla klasy odporności pożarowej budynki - C Główna konstrukcja nośna - R 60 Konstrukcja dachu R 15 Strop REI 60 Ściany zewnętrzne EI 30 Ściany wewnętrzne EI 15 Przekrycie dachu E 15. W obrębie poddasza zaprojektowany został hydrant p.poż. ø25 z wężem półsztywnym, ponadto zapewnić należy sprzęt gaśniczy podręczny w postaci gaśnic ustawionych w miejscach ogólnodostępnych w ilości środka gaśniczego 2 kg na 100 m2 powierzchni użytkowej budynku. W przejściach z pomieszczeń komunikacji ogólnej (klatka schodowa i korytarze) zastosowane zostały drzwi przeciwpożarowe EI 30 i EI60. Do pomieszczenia klatki schodowej zaprojektowany został nawiew powietrza z zastosowaniem wentylatora osiowego zlokalizowanego na zewnątrz budynku uruchamianego czujnikami dymu zainstalowanymi w obrębie klatki schodowej i na korytarzach. Na przejściach przewodów instalacyjnych przez przegrody pomiędzy strefami zastosować należy przepusty instalacyjne o klasie odporności ogniowej EI 60 zgodnie z 234 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Istniejące schody wewnętrzne o szerokości biegu 120 cm. Zgodnie z 12 rozporządzenia Ministra Spraw wewnętrznych z r. można uznać za prawidłowe, gdyż zwężenie ich w stosunku do wymogów warunków technicznych wynosi tylko 20 cm, a to nie przekracza 1/3 szerokości normatywnej. Drogi ewakuacyjne nie przekraczają dopuszczalnych długości. Drogi ewakuacyjne wyposażone w lampy oświetlenia awaryjnego. Oznakować wyjścia ewakuacyjne i główny wyłącznik prądu.

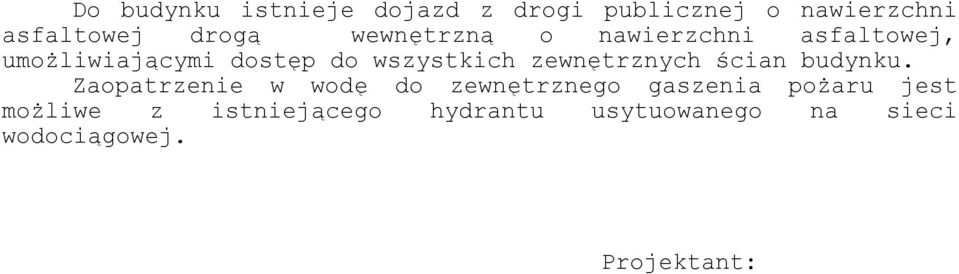

10 Do budynku istnieje dojazd z drogi publicznej o nawierzchni asfaltowej drogą wewnętrzną o nawierzchni asfaltowej, umożliwiającymi dostęp do wszystkich zewnętrznych ścian budynku. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru jest możliwe z istniejącego hydrantu usytuowanego na sieci wodociągowej. Projektant:
