1 Ekspert w dziedzinie KŁONIC przesuwnych

2 Spis treści : 1. KŁONICA STANDARD 2. KŁONICA PUSH 3. KŁONICA FRONTAL FIXATION

3 1.- KŁONICA Standard Dźwignia uchylna Uchwyt Zamek w kształcie klina

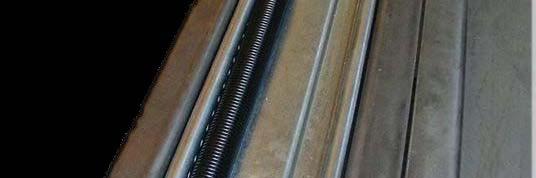

4 ADAICO Uchwyt: Dlaczego? Główną funkcją uchwytu jest regulacja siły potrzebnej do otwarcia i zamknięcia naszych kłonic. Ponieważ jest on połączony z dwoma sprężynami, czynność otwierania i zamykania przebiega bardzo gładko. Nie ma zatem możliwości, aby użytkownik odniósł jakiekolwiek obrażenia podczas obsługi naszego urządzenia. Sprężyna Uchwyt

5 ADAICO Dźwignia uchylna: Dlaczego? Zasadniczą funkcją dźwigni uchylnej jest ułatwienie użytkownikowi czynności związanych z zamykaniem kłonic oraz zmniejszenie wysiłku przy podnoszeniu dachu. Jako że nasza dźwignia uchylna jest umiejscowiona ponad wspornikiem, użytkownik musi jedynie użyć poprzecznie przyłożonej siły, aby łatwo podnieść dach nadwozia. 3. Kłonica przechyla się ponad dźwignią, unosząc dach Dźwignia uchylna 2. Przyłożenie siły poprzecznej 1. Podstawa dźwigni umocowana jest nad podwoziem Zobacz film

6 ADAICO Zamek w kształcie klina: Dlaczego? 1. Nasz zamek ma kształt klina, co ogranicza tarcie i znacznie ułatwia otwieranie w przypadku rdzy lub działania siły pionowej lub bocznej. Zamek w kształcie klina

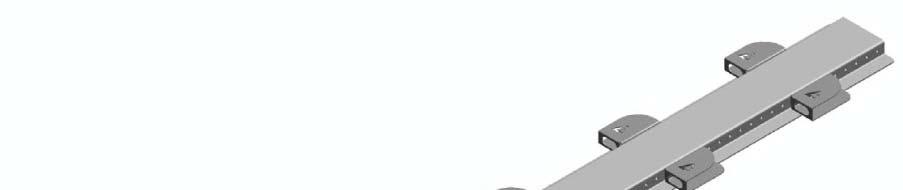

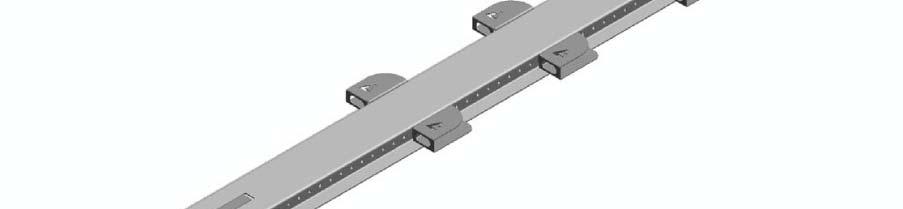

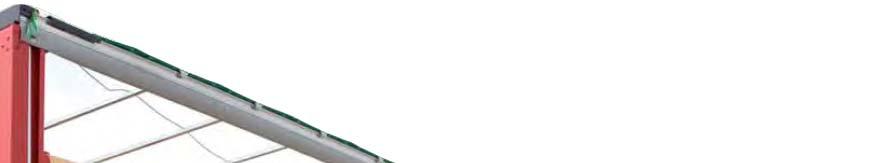

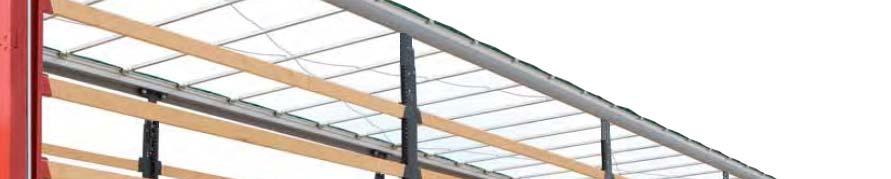

7 ADAICO Top rollers (górne rolki): Adaico nieustannie doskonali nowe rolki w zależności od różnych profili dostępnych na rynku. Tak więc dostosowujemy kółka, długość, szerokość oraz krzywiznę aż do pełnego usatysfakcjonowania naszych klientów. TOP ROLLERS

8 Inne właściwości: 1. Nasza omega najdłuższa część kłonicy posiada współczynnik elastyczności wyższy niż wymagany przez europejską normę ST 355. Omega ta powraca do oryginalnego kształtu po wygięciu do 300 mm (Zobacz film ) 2. Malowanie kataforetyczne 3. Duża łatwość w utrzymaniu (wyłącznie smarowanie zamka raz do roku patrz rysunek poniżej) Smarować raz do roku miesięcy gwarancji na uszkodzenia fabryczne

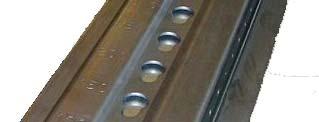

9 ADAICO boki perforowane Firma Adaico, podążając za swą polityką ciągłego doskonalenia, opracowała ten system w celu umożliwienia klientom zamocowania kieszeni na listwy boczne oraz górnych wałków na żądanej wysokości za pomocą nitów - bez konieczności spawania. W ten sposób klienci i zaoszczędzą czas przy instalacji kłonic, jak również pozbędą się licznych trudności w razie reparacji. Odległość między otworami wynosi 25 mm UWAGA: Dostępne tylko dla kłonic Push i Front Fixation

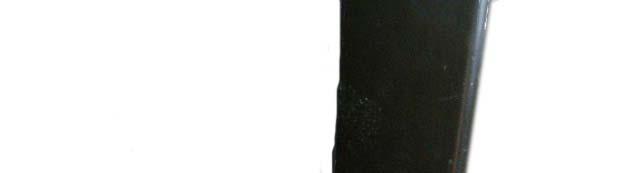

10 2.- Kłonica PUSH Ta kłonica została zaprojektowana w celu dostarczenia rozwiązania dla tych klientów, którzy poszukują łatwości w obsłudze: Otwieranie: Nacisnąć przycisk Zamykanie: y Wystarczy y popchnąć p kłonicę w kierunku wspornika Otwieranie Zamykanie

11 3.- Kłonica Frontal Fixation Ta kłonica teleskopowa umożliwia klientom jazdę z dachem podwyższonym na różne wysokości (od 0do 400mm) Tylna sprężyna Instrukcja: 1. Unieś dach na maksymalną wysokość (400 mm). 2. Ustaw zasuwkę A na żądanej wysokości. 3. Pozwól dachowi osiąść na kłonicach. Aby powrócić do oryginalnego położenia, unieś dach ponownie, ustaw zasuwkę A na pozycji 0 mm i pozwól dachowi osiąść na kłonicach. UWAGA: Nie ma znaczenia to, czy uchwyt jest otwarty czy zamknięty. ęy System na tylnej ściance posiada sprężynę, dzięki której kłonicę można otworzyć bez ryzyka jej upadku. Mocowanie czołowe Od 0 do 400 mm (stopnie 50 mm) Zasuwka A

12 Mocowanie czołowe: Dlaczego? 1. Kłonica ADAICO Fij-Front Frontal Fixation została zaprojektowana tak, aby zaspokoić zidentyfikowaną na rynku potrzebę prostego, bezpiecznego i łatwego w obsłudze systemu podnoszenia dachów. 2. Firma ADAICO opatentowała t i wprowadziła ten system na rynek w roku Kłonica ta działa z naszym standardowym uchwytem. 4. Omega spełnia wymagania norm europejskich. 5. Malowanie kataforetyczne.

13 Referencje:

14 Dane kontaktowe : Telefon : Fax : export@adaico.com

15 Sliding PILLARS Different Compositions

16 Index 1. STANDARD PILLAR Components.. Page Standard Pillar with top roller, without welded timberholders.. Page Standard Pillar with top roller and welded timberholders.. Page Adjustable Standard Pillar with top roller, without welded timberholders. Page Adjustable Standard Pillar with top roller and welded timberholders Page 7 2. PUSH PILLAR Components Page Push Pillar with top roller, without welded timberholders. Page 9 3. FRONTAL FIXATION PILLAR Components. Page Frontal Fix. Pillar with top roller, without welded timberholders..page Frontal Fix. Pillar with top roller and welded timberholders. Page Adjustable Frontal Fix. Pillar with top roller, without welded timberholders. Page Adjustable Frontal Fix. Pillar with top roller and welded timberholders Page FRONTAL FIXATION PUSH PILLAR Components Page Frontal Fix. Push Pillar with top roller, without welded timberholders Page 16 2

17 1.- Standard Pillar - Components Short Omega : Long Omega : Top Roller : Code : Length mm Weight : 20,2 kg Wiithout Timberholders With KTL external treatment With Adaico Handle With Tipping Lever With Wedge shaped Lock Perforated Sides Code: Length mm Weight : 21,5 kg Wiithout Timberholders With KTL external treatment With Adaico Handle With Tipping Lever With Wedge shaped Lock Perforated sides Top Roller Straight (I) : Code : Length 523 mm Weight : 3 kg Top Roller Straight (II) : Code : Length: 523 mm Weight : 3 kg Code : Length: 523 mm Weight : 3,6 kg 29,6 mm Large Timberholders for welding : Codes : (Left) (Right) Weight : 0,66 kg Small Timberholders for rivetting : Code : (Left) (Right) Weight : 0,25 kg Chassis Hook for welding : Code : Weight : 1 kg Chassis Hook for bolting : Code : Weight : 1 kg 3

18 1.1 Standard Pillar with top roller / No welded timberholders Profile 1 Profile 2 Profile 3 Code AAA Code BBB Code CCC 4

19 1.2 Standard Pillar with top roller / Welded big timberholders Profile 1 Profile 2 Profile 3 Code DDD Code EEE Code FFF 5

20 1.3 Adjustable Std Pillar with top roller/ No welded timberholders Profile 1 Profile 2 Profile 3 Code GGG Code HHH Code III Chassis shape 6

21 1.4 Adjustable Standard Pillar with top roller / Welded big timberholders Profile 1 Profile 2 Profile 3 Code JJJ Code KKK Code LLL Chassis shape 7

22 2. Push Pillar - Components Short Omega : Long Omega : Code : Code: Length: mm Length: mm Weight : 18,3 kg Weight : 21 kg Wiithout Timberholders Wiithout Timberholders With KTL external treatment With KTL external treatment With Adaico PUSH Handle With Adaico PUSH Handle With Tipping Lever With Tipping Lever With a lighter mechanism With a lighter mechanism Perforated Sides Perforated Sides Top Roller Straight (I) : Code : Length : 523 mm Weight : 3 kg Top Roller Straight (II) : Code : Length 523 mm Weight : 3 kg Top Roller (III) : Code : Length 523 mm Weight : 3,6 kg Small Timberholders for rivetting : Code : (Left) (Right) Weight : 0,26 kg Large Timberholders for rrivetting : Code : (Left) (Right) Weight : 0,56 kg Chassis Hook for welding : Code : Weight : 0,42 kg 8

23 2. 1 Push Pillar with top roller / No welded timberholders Profile 1 Profile 2 Profile 3 Code MMM Code NNN Code OOO 9

24 3. Fij Front Standard Pillar - Components Short Omega : Code : AAAA Length: mm Weight : 28,5 kg Without Timberholders With KTL external treatment With Adaico Handle With Tipping Lever With Wedge shaped Lock Frontal Fixation (from 50 to 400 mm) Perforated Sides Long Omega : Code: BBBB Length: mm Weight : 29,1 kg Without Timberholders With KTL external treatment With Adaico Handle With Tipping Lever With Wedge shaped Lock Frontal Fixation (from 50 to 400 mm) Perforated Sides Top Roller Straight (I) : Code : CCCC Length: 405 mm Weight : 1,8 kg Top Roller Straight (II) : Code : DDDD Length: 405 mm Weight : 1,8 kg Top Roller (II) : Code : EEEE Length: 405 mm Weight : 2,4 kg Large Timberholders for welding : Code : (Left) (Right) Weight : 0,66 kg Small Timberholders for rivetting : Code : (Left) (Right) Weight : 0,25 kg Chassis Hook for welding : Code : Weight : 1 kg Chassis Hook for bolting : Code : Weight : 1 kg 10

25 3.1 Frontal Fixation Pillar with top roller / No welded timberholders Profile 1 Profile 2 Profile 3 Code PPP Code QQQ Code RRR 11

26 3.2 Frontal Fix. Pillar with top roller / Welded big timberholders Profile 1 Profile 2 Profile 3 Code SSS Code TTT Code UUU 12

27 3.3 Adjustable Fij Front Frontal Std Pillar Fix. Pillar Adjustable with top roller Composition / 3 No welded timberholders Profile 1 Profile 2 Profile 3 Code VVV Code WWW Code XXX Chassis shape 13

28 3.4 Adjustable Frontal Fix. Pillar with top roller / Welded timberholders Profile 1 Profile 2 Profile 3 Code YYY Code ZZZ Code AAB Chassis shape 14

29 4. Fij Front Push Pillar - Components Short Omega : Code : FFFF Length : 2550 mm Weight : 24 kg Wiithout Timberholders With KTL external treatment With Adaico PUSH Handle With Tipping Lever Frontal Fixation (from 50 to 400 mm) Perforated Sides Long Omega : Code: GGGG Length : mm Weight : 25 kg Wiithout Timberholders With KTL external treatment With Adaico Handle With Tipping Lever With Wedge shaped Lock Perforated sides Top Roller Straight (I) : Code : HHHH Length: 405 mm Weight : 1,8 kg Top Roller Straight (II) : Code : IIII Length: 405 mm Weight : 2,4 kg Top Roller???? ( : Code : Length... mm Weight : kg Small Timberholders for rivetting : Code : (Left) (Right) Weight : 0,26 kg Large Timberholders for rivetting : Code : (Left) (Right) Weight : o,56kg Chassis Hook for welding : Code : Weight : 0,42 kg 15

30 4.1 Frontal Fixation Push Pillar with top roller / No welded timberholders Profile 1 Profile 2 Profile 3 Code AAC Code AAD Code AAE 16
