1 KRATA ZGRZEBŁOWA

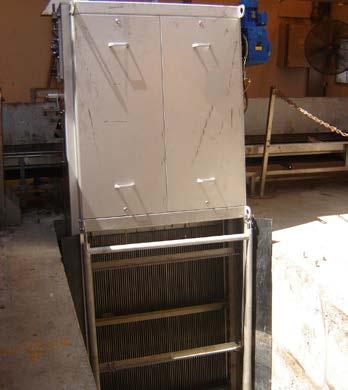

2 Kraty zgrzebłowe mogą być instalowane na przepompowniach ścieków oraz w budynkach mechanicznego oczyszczania ścieków. Ten rodzaj urządzeń charakteryzuję się wysoką niezawodnością oraz łatwością obsługi. Kraty zgrzebłowe są przeznaczone do wydobycia ze ścieków dużych i średnich odpadów a następne ich mechanicznego rozładunku do urządzenia transportowego lub pojemnika na odpady. Kraty przeznaczone są do mechanicznego oczyszczania ścieków, które mają рн = 6,5 8,5. ZALETY KRAT ZGRZEBŁOWYCH Są wytrzymałe na obciążenia mechaniczne i hydrauliczne, posiadają konstrukcję o wysokiej wytrzymałości w porównaniu do innych rodzajów krat mechanicznych; Mają ulepszone właściwości hydrauliczne ze względu na zakres ciśnienia przed taśmą filtracyjną kraty i w jej przelotach w wyniku zastosowania profilu prętów kraty o kształcie podobnym do kropelki; Profil o kształcie podobnym do kropli również zabezpiecza kratę przed utknięciem w taśmie zanieczyszczeń mechanicznych. Taka konstrukcja prętów zezwala na łatwe usunięcie zanieczyszczeń ze zgrzebła, co nie przeszkadza w dalszej pracy kraty; Wysoka niezawodność dzięki braku elementów obrotowych w zanurzonej części kraty; Odporność na korozję w agresywnym środowisku ścieków: korpus, taśma, łańcuchy, zgrzebła, licówka kraty są wykonane ze stali nierdzewnej; Przemyślana konstrukcja: wygodna obsługa kraty dzięki dostępności zespołów podstawowych w trybie roboczym oraz możliwości podniesienia kraty z kanału bez jej demontażu.

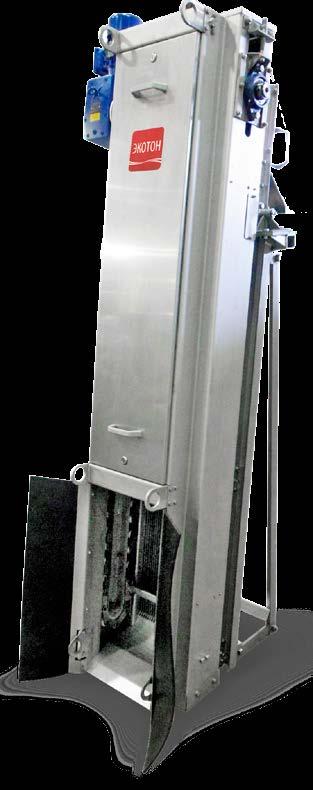

3 KONSTRUKCJA Kraty są wykonywane ze stali odpornej na korozję AISI 304 (na zapytanie klienta AISI 316), o różnych wymiarach. Wymiary krat zgrzebłowych są dostosowane w zależności od wymaganej przepustowości, składu ścieków oraz rozmiarów geometrycznych kanałów dopływowych. Krata zgrzebłowa to jest obramowana taśma filtracyjna z prętów. Kształt prętów podobny jest do kształtu kropli co istotne poprawia właściwości hydrauliczne taśmy filtracyjnej. Istnieje także możliwość zastosowania prętów o prostokątnym lub trapezowym przekroju poprzecznym. W wykonaniu standardowym przelot między prętami taśmy filtracyjnej może wynosić od 5 do 70 mm. W zależności od wymagań projektowych, możliwe jest wykonanie krat z innym przelotem. Rama prostokątna składa się z dwóch boków podłużnych połączonych belką poprzeczną. Wzdłuż boków podłużnych kraty po prowadnicach polimerowych przemieszczają się łańcuchy płytkowe ze stali nierdzewnej.istnieje możliwość regulowania naprężenia łańcuchów. Na łańcuchach zamontowane są zgrzebła poprzeczne do czyszczenia taśmy filtracyjnej. Łańcuchy i zamontowane na nich zgrzebła uruchamiane są poprzez obracanie się wału kół prowadzących taśmę, które znajdują się w górnej części kraty. Z kolei wał zostaje uruchomiony przez motoreduktor. W dolnej części krat łańcuch porusza się wzdłuż suwaka prowadzącego wykonanego z polimeru odpornego na ścieranie. Dzięki temu w zanurzonej części kraty nie występują obracające się elementy. Krata jest zamontowana na osi łożyska obrotowego instalowanego na ścianie kanału lub na specjalnej podporze zamocowanej w kanale. Sama krata może być podnoszona nad kanałem w celu obsługi. W przypadku instalowania kraty w warunkach ograniczonej przestrzeni, np. w krótkim kanale, gdzie nie ma możliwości podniesienia kraty przymocowanej do osi stosuje się specjalny stojak teleskopowy. ZASADA DZIAŁANIA Krata zgrzebłowa zatrzymuje i wydobywa ze ścieków zanieczyszczania, których rozmiary przewyższają przeloty płótna filtracyjnego. Te zanieczyszczanie są okresowo zdejmowane za pomocą zgrzebła które przenosi je do górnego brzegu ramy. Następnie zanieczyszczania są zdejmowane ze zgrzebła za pomocą zgarniacza i ześlizgują się po równi pochyłej do urządzenia transportującego lub pojemnika na odpady. Przedział czasowy pomiędzy włączeniami zależy od wykorzystywanego schematu automatyzacji pracy krat i jest określany na podstawie wyników procesu technologicznego uruchamiania urządzeń.

4 SPECYFIKACJA TECHNICZNA Nazwa parametru Jednostki miary Wielkość Szerokość kanału mm Głębokość kanału mm Przelot mm 5; 6; 8; 10; 15; 20; 30; Kąt w stosunku do poziomu C Wysokość zrzutu zanieczyszczeń zatrzymanych, mm w zależności od projektu Napęd (380 V, 50 Hz), moc kw 0,37; 0,75 Poziom ochrony napędu IP 55 * Według zapotrzebowani klienta istnieje możliwość produkcji krat w innych wymiarach.

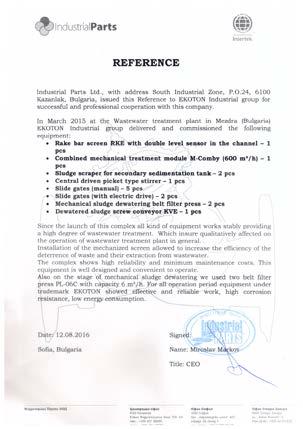

5 REFERENCJE Oczyszczalnia ścieków w Bułgarii Industrial Parts Ltd. z siedzibą w South Industrial Zone, P.O. 24, 6100, Kazanlak w Bułgarii, wydaje niniejszą referencję do Grupy Przemysłowej EKOTON w celu nawiązania udanej i profesjonalnej współpracy z tą firmą. W marcu 2015 do oczyszczalni ścieków w Mezdrze (Bułgaria) Grupa Przemysłowa EKOTON dostarczyła i uruchomiła następujące urządzenia: krata zgrzebłowa RKE z podwójnym czujnikiem poziomu w kanalie, kompleks mechanicznego oczyszczania ścieków M-Combi, zgarniacz osadu do osadnika wtórnego, mieszadło prętowe, zastawki kanałowe, taśmowa prasa filtracyjna do odwadniania osadu, przenośnik ślimakowy do osadu KVE. Od czasu uruchomienia kompleksu wszystkie urządzenia pracują stabilnie, zapewniając wysoki poziom oczyszczania ścieków. Usprawnia to pracę całej oczyszczalni ogółem. Montaż krat zgrzebłowych pozwolił zwiększyć skuteczność zatrzymywania odpadów i wydobywania ich ze ścieków. Kompleks mechanicznego oczyszczania odznacza się wysoką niezawodnością i minimalnym kosztem konserwacji. Urządzenia są dobrze zaprojektowane i wygodne w obsłudze. Ponadto na etapie odwadniania osadów ściekowych wykorzystaliśmy dwie taśmowe prasy filtracyjne PL-06C o przepustowości 6 m3/h. Wszystkie urządzenia EKOTON podczas eksploatacji wykazały wysoką efektywność i niezawodność, a także odporność na korozję i energooszczędność. Appugarh, India Pomorie, Bulgaria Herzlia, Israel Marikina, Philippines

6 W ciągu 22 lat pracy Przemysłowa Grupa EKOTON dostarczyła ponad 1000 krat zgrzebłowych na całym świecie LISTA REFERENCJI Herzliya, Izrael MP WiK m. Herzliya Kraty zgrzebłowe mechanizowane Mołdowa, Kiszyniów APA CANAL (MP WiK), Kraty zgrzebłowe mechanizowane Herzliya, Izrael Bułgari, Mezdra Bułgaria Pomorie MP WiK m. Herzliya, Przepompownia ścieków Farida MP WiK m. Mezdra, Miejska Oczyszczalnia Ścieków INDUSTRIAL PARTS Sp. z o.o, Oczyszczalnia Ścieków w Pomorie Kraty zgrzebłowe mechanizowane Kompleks do mechanicznego oczyszczania ścieków M-Kombi, krata zgrzebłowa, przenośnik ślimakowy KWE, krata ręczna KRK Prasopłuczka ślimakowa, kraty zgrzebłowe RKE Marikina, Filipiny Jerdine Energy Control co. Kraty zgrzebłowe mechanizowane, prasy ślimakowe do wyciskania Siofok, Węgry EuroAszfalt Kft. (Colas Alterra Zrt.) Kompleks mechanicznego oczyszczania ścieków na bazie krat zgrzebłowych RKE, schodkowych RSK, ślimakowych RVO, piaskowników wirowych PT-50 i PT-150, pras ślimakowych do wyciskania PVOE Wratca, Bułgaria INDUSTRIAL PARTS Ltd Kompleks mechanicznego oczyszczania ścieków na bazie krat zgrzebłowych RKE, schodkowych RSK, przenośników ślimakowych KVE, piaskownika wirowego PT-50 Appugarh, New Delhi, Indie Oczyszczalnia ścieków m. Appugarh Kraty zgrzebłowe mechanizowane Jekabpils, Łotwa Jēkabpils ūdens Krata zgrzebłowa mechanizowana, prasa ślimakowa do wyciskania odpadów Ostróda, Polska Shanta Ashram, New Delhi, Indie Manila, Filipiny Przedsiębiorstwo Wodociągów I Kanalizacji Ostróda Sp z o.o. Oczyszczalnia ścieków m. Shanta Ashram Quingdao Municipal Construction Group Ltd Krata zgrzebłowa mechanizowana Kraty zgrzebłowe mechanizowane Kraty zgrzebłowe mechanizowane
