Centrale oddymiania RZN 4503-T. Systemy oddymiania. Centrale oddymiania. Dane techniczne: Informacje o produkcie:

Transkrypt

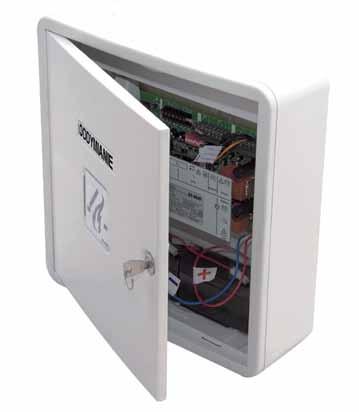

1 Centrale oddymiania RZN 4503-T Centrale oddymiania Informacje o produkcie: n kompaktowe urządzenie sterujące systemami oddymiania i naturalnej wentylacji, n obsługuje jedną strefę oddymiania, n do zastosowania w małych obiektach, n 1 linia, 1 grupa, n całkowity prąd napędów 3 A, n zintegrowane przyciski oddymiania i wentylacji, n centrala wyposażona w zintegrowany przycisk oddymiania, umieszczony we wspólnej obudowie, n wysoki standard wyposażenia oraz wygodna obsługa, n komfortowe funkcje dla codziennej wentylacji, n możliwość zaprogramowania różnych funkcji, np. dla alarmu i uszkodzenia, ograniczenie wysuwu i czasu dla wentylacji, n odporna konstrukcja, aluminiowa obudowa. Dane techniczne: Typ RZN 4503-T Zasilanie Wyjście Rodzaj pracy: monitorowanie alarm/wentylacja ~230 VAC/50 Hz, 90 VA =24 VDC (21, ,4 VDC), maks. 3 A praca ciągła praca krótkotrwała Stopień ochrony IP 30 Zakres temp. od -5 do + 40 C Wymiary S W G [mm] Kolor obudowy RAL

2 Przykład zastosowania: maks mm Parametry: Adapter koryta kablowego. Centrale oddymiania kompaktowa budowa dla całkowitego prądu napędów 3 A, możliwość podłączenia do 8 przycisków oddymiania i 14 czujek pożarowych na linię (dozwolone stosowanie tylko czujek dopuszczonych przez D+H), zintegrowany przycisk oddymiania i klawisze naturalnej wentylacji, dwa programowalne przekaźniki NO/NC, np. do przekazania informacji o alarmie i uszkodzeniu instalacji oddymiania do BMS i SSP, możliwość bezpośredniego podłączenia: optycznych i akustycznych urządzeń sygnalizacji zadziałania, czujek pogodowych i chwytaków elektromagnetycznych, programowalny kąt i czas otwarcia dla funkcji wentylacji, system monitorowania przewodów pod kątem zwarcia i przerwy, natynkowa, aluminiowa obudowa, 72 godziny awaryjnego podtrzymania pracy systemu, w przypadku przerwy w dostawach zasilania sieciowego 230 V, układ kontroli ładowania i stanu akumulatorów, wymagany jeden akumulator typ 3A (3,2 Ah), w ofercie D+H dostępne są dodatkowe akcesoria: przyciski oddymiania i przewietrzania, napędy elektryczne, automatyczne czujki pożarowe oraz urządzenia sterujące automatyką pogodową i regulujące temperaturę w pomieszczeniu. Typ Nr artykułu Waga [kg] RZN 4503-T ,90 RZN 4503-T/G ,90 RZN 4503-T/B ,90 RZN 4503-T/Y ,90 RZN 4503-T/R ,90 Uwagi kolor pokrywy: pomarańczowy (~ RAL 2011)* kolor pokrywy: szary (~ RAL 7035)* kolor pokrywy: niebieski (~ RAL 5009) kolor pokrywy: żółty (~ RAL 1004) kolor pokrywy: czerwony (~ RAL 3000) KK ,20 adapter koryta kablowego * kolor zgodny z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z 7 czerwca 2010 w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego. 13

3 RZN 4402-K V2 / RZN 4404-K V2 Centrale oddymiania Informacje o produkcie: n kompaktowe urządzenie sterujące systemami oddymiania i naturalnej wentylacji, n do zastosowania w małych obiektach, n wyposażona w mikroprocesor, n całkowity prąd napędów 2 lub 4 A, n komfortowe funkcje dla codziennej wentylacji, n układy sterujące posiadają wysoki standard, wyposażenia, zapewniający komfort obsługi, n możliwość zaprogramowania licznych funkcji np. alarmu i uszkodzenia, ograniczenie wysuwu i czasu dla wentylacji. Dane techniczne: Typ RZN 4402-K (-KS) V2 RZN 4404-K (-KS) V2 Zasilanie 230 VAC/50 Hz, 60 VA 230 VAC/50 Hz, 120 VA Wyjście 24 VDC, maks. 2 A 24 VDC, maks. 4 A Typ pracy: dozór/monitoring alarm/wentylacja Stopień ochrony praca ciągła praca krótkotrwała IP 30 IP 54 dla obudowy stalowej -KS Zakres temp. od -5 do + 40 C Kolor biały (jasnoszary RZN 440x-KS) 14

4 Przykład zastosowania: Centrale oddymiania Parametry: kompaktowa budowa dla całkowitego prądu napędów 2 i 4 A, możliwość podłączenia do 8 przycisków oddymiania i 14 czujek pożarowych na linię (dozwolone stosowanie tylko czujek dopuszczonych przez D+H), płyta centrali wyposażona w jedno miejsce wtykowe dla modułów dodatkowych, przekazanie do BMS i SSP informacji o alarmie i uszkodzeniu instalacji oddymiania (wymagany moduł TR 42), możliwość podłączenia optycznych i akustycznych urządzeń sygnalizacji zadziałania (wymagany moduł AM 44-Z), podłączenie czujek pogodowych i chwytaków elektromagnetycznych bez stosowania dodatkowych modułów, włączalna funkcja bezpieczeństwa uszkodzenie linii = alarm, regulowany kąt i czas otwarcia dla funkcji wentylacji, system monitorowania przewodów pod kątem zwarcia i przerwy, natynkowa obudowa z tworzywa sztucznego zamykana drzwiczkami z blachy stalowej (dla wersji KS obudowa stalowa), 72 godziny awaryjnego podtrzymania pracy systemu w przypadku przerwy w dostawach zasilania sieciowego 230 V, układ kontroli ładowania i stanu akumulatorów, wymagane dwa akumulatory: typ 1 (1,3 Ah) dla RZN 4402-K, typ 2 (2,2 Ah) dla RZN 4404-K, w ofercie D+H dostępne dodatkowe akcesoria: przyciski oddymiania i przewietrzania, napędy elektryczne, automatyczne czujki pożarowe oraz urządzenia sterujące automatyką pogodową i regulujące temperaturę w pomieszczeniu. Typ RZN 4402-K V2 RZN 4402-KS V2 RZN 4404-K V2 RZN 4404-KS V2 Nr artykułu Waga [kg] Wymiary S W G [mm] , , , , GEH-KST , GEH-S-RWA , Uwagi 1 linia, 1 grupa napędów, 2 A obudowa ABS 1 linia, 1 grupa napędów, 2 A, obudowa stalowa 1 linia, 1 grupa napędów, 4 A 1 linia, 1 grupa napędów, 4 A, obudowa stalowa, obudowa ABS obudowa ABS (plastikowa) obudowa stalowa 15

5 RZN 4408-K Centrale oddymiania Informacje o produkcie: n możliwość stosowania w sieci AdComNet, n kompaktowe urządzenie sterujące systemami oddymiania i naturalnej wentylacji, n do zastosowania w małych i średnich obiektach, n wyposażona w mikroprocesor, n obsługuje jedną strefę oddymiania, n 1 linia, 2 grupy, n całkowity prąd napędów 8 A, n układy sterujące posiadają wysoki standard wyposażenia, zapewniając komfort obsługi, n możliwość załączania różnych funkcji: np. dla alarmu i uszkodzenia, ograniczonego wysuwu i czasu dla wentylacji. Dane techniczne: Typ Zasilanie Wyjście Typ pracy: dozór alarm/wentylacja Stopień ochrony RZN 4408-K (KS) 230 VAC/50 Hz, 240 VA 24 VDC, maks. 8 A praca ciągła praca krótkotrwała IP 30 (IP 54 dla obudowy stalowej -KS) Zakres temp. od -5 do + 40 C Obudowa tworzywo sztuczne lub metalowe Kolor biały (jasnoszary RZN 440x-KS) 16

6 Przykład zastosowania: Centrale oddymiania Parametry: kompaktowa budowa dla całkowitego prądu napędów 8 A, możliwość podłączenia do 8 przycisków oddymiania i 14 czujek pożarowych na linię (dozwolone stosowanie tylko czujek dopuszczonych przez D+H), płyta centrali wyposażona w jedno miejsce wtykowe dla modułów dodatkowych, przekazanie do BMS i SSP informacji o alarmie i uszkodzeniu instalacji oddymiania (wymagany moduł TR 42), możliwość podłączenia optycznych i akustycznych urządzeń sygnalizacji zadziałania (wymagany moduł AM 44-Z), podłączenie czujek pogodowych i chwytaków elektromagnetycznych bez stosowania dodatkowych modułów, włączalna funkcja bezpieczeństwa uszkodzenie linii = alarm, regulowany kąt i czas otwarcia dla funkcji wentylacji, system monitorowania przewodów pod kątem zwarcia i przerwy, natynkowa obudowa z tworzywa sztucznego, zamykana drzwiczkami z blachy stalowej (dla wersji KS obudowa stalowa), 72 godzinny awaryjnego podtrzymania pracy systemu, w przypadku przerwy w dostawach zasilania sieciowego 230 V, układ kontroli ładowania i stanu akumulatorów, wymagane dwa akumulatory typ 3 A (3,2 Ah), w ofercie D+H dostępne akcesoria dodatkowe: przyciski oddymiania i przewietrzania, napędy elektryczne, automatyczne czujki pożarowe oraz urządzenia sterujące automatyką pogodową i regulujące temperaturę w pomieszczeniu. Typ Nr artykułu Waga [kg] Wymiary S W G [mm] RZN 4408-K ,90 Uwagi 1 linia, 2 grupy napędów GEH-KST , GEH-S-RWA , obudowa stalowa w wersji KS 17

7 RZN 4404-M / RZN 4408-M Centrale oddymiania Informacje o produkcie: n możliwość stosowania w sieci AdComNet, n modułowe urządzenie sterujące systemami oddymiania i naturalnej wentylacji, n do zastosowania w małych i średnich obiektach, n 2 linie, 2 lub 3 grupy (RZN 4408-M), n całkowity prąd napędów 4 lub 8 A, n wyposażona w mikroprocesor, n układy sterujące posiadają wysoki standard wyposażenia, zapewniający komfort obsługi, n możliwość załączania różnych funkcji: np. alarmu i uszkodzenia, ograniczenie wysuwu i czasu dla wentylacji. Dane techniczne: Typ RZN 4404-M (MS) RZN 4408-M (MS) Zasilanie 230 VAC/50 Hz, 120 VA 230 VAC/50 Hz, 240 VA Wyjście 24 VDC, maks. 4 A 24 VDC, maks. 8 A Typ pracy: dozór alarm/wentylacja Stopień ochrony Zakres temp. praca ciągła praca krótkotrwała IP 30 (IP 54 dla obudowy stalowej -MS) od -5 do +40 C Obudowa Kolor tworzywo sztuczne lub metalowe biały (jasnoszary RZN 440x-MS) 18

8 Przykład zastosowania: Centrale oddymiania Parametry: modułowa budowa dla całkowitego prądu napędów 4 lub 8 A, wbudowane dwie linie do sterowania przez jedną centralę dwoma strefami oddymiania, jako alternatywa dla dwóch niezależnych jednostrefowych instalacji, np. dla dwóch klatek schodowych, możliwość podłączenia do 8 przycisków oddymiania i 14 czujek pożarowych na linię (dozwolone stosowanie tylko czujek dopuszczonych przez D+H), płyta centrali wyposażona w jedno miejsce wtykowe dla modułów dodatkowych, przekazanie do BMS i SSP informacji o alarmie i uszkodzeniu instalacji oddymiania (wymagany moduł TR 42), możliwość podłączenia optycznych i akustycznych urządzeń sygnalizacji zadziałania (wymagany moduł AM 44-Z), podłączenie czujek pogodowych i chwytaków elektromagnetycznych bez stosowania dodatkowych modułów, włączalna funkcja bezpieczeństwa uszkodzenie linii = alarm, regulowany kąt i czas otwarcia dla funkcji wentylacji, system monitorowania przewodów pod kątem zwarcia i przerwy, natynkowa obudowa z tworzywa sztucznego zamykana drzwiczkami z blachy stalowej (dla wersji MS obudowa stalowa), 72 godziny awaryjnego podtrzymania pracy systemu, w przypadku przerwy w dostawach zasilania sieciowego 230 V, układ kontroli ładowania i stanu akumulatorów, wymagane dwa akumulatory: typ 2 (2,2 Ah) dla RZN 4404-M, typ 3 A (3,2 Ah) dla RZN 4408-M, dostępne akcesoria dodatkowe: przyciski oddymiania i przewietrzania, napędy elektryczne, automatyczne czujki pożarowe oraz urządzenia sterujące automatyką pogodową i regulujące temperaturę w pomieszczeniu. Typ Nr artykułu Waga [kg] Wymiary S W G [mm] RZN 4404-M ,90 RZN 4408-M ,70 Uwagi 2 linie, 2 grupy napędów 2 linie, 3 grupy napędów GEH-KST , RZN 4404-MS , RZN 4408-MS , linie, 2 grupy napędów 2 linie, 3 grupy napędów 19

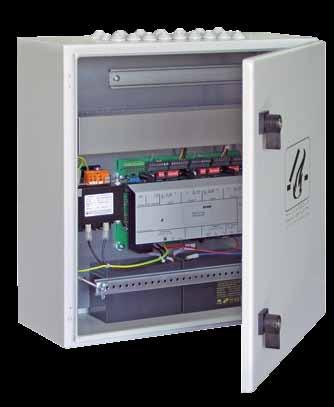

9 RZN 4416-M Centrale oddymiania Informacje o produkcie: n możliwość stosowania w sieci AdComNet, n modułowe urządzenie sterujące systemami oddymiania i naturalnej wentylacji, n do zastosowania w małych i średnich obiektach, n 2 linie i 3 grupy, n całkowity prąd napędów 16 A, n obsługuje dwie strefy oddymiania, n wyposażona w mikroprocesor, n układy sterujące posiadają wysoki standard wyposażenia, zapewniający komfort obsługi, n możliwość załączania różnych funkcji: np. alarmu i uszkodzenia, ograniczenie wysuwu i czasu dla wentylacji. Dane techniczne: Typ RZN 4416-M Zasilanie Wyjście Typ pracy: dozór alarm/wentylacja 230 VAC/50 Hz, 500 VA 24 VDC, maks. 16 A praca ciągła praca krótkotrwała Stopień ochrony IP 54 Zakres temp. od -5 do +40 C Obudowa blacha stalowa Kolor RAL 7035, jasnoszary 20

10 Przykład zastosowania: Centrale oddymiania Parametry: modułowa budowa dla całkowitego prądu napędów 16 A, wbudowane dwie linie do sterowania przez jedną centralę dwoma strefami oddymiania, jako alternatywa dla dwóch niezależnych jednostrefowych instalacji np. dla dwóch klatek schodowych, możliwość podłączenia do 8 przycisków oddymiania i 14 czujek pożarowych na linię (dozwolone stosowanie tylko czujek dopuszczonych przez D+H), płyta centrali wyposażona w jedno miejsce wtykowe dla modułów dodatkowych, przekazanie do BMS i SSP informacji o alarmie i uszkodzeniu instalacji oddymiania (wymagany moduł TR 42), możliwość podłączenia optycznych i akustycznych urządzeń sygnalizacji zadziałania (wymagany moduł AM 44-Z), podłączenie czujek pogodowych i chwytaków elektromagnetycznych bez stosowania dodatkowych modułów, włączalna funkcja bezpieczeństwa uszkodzenie linii = alarm, regulowany kąt i czas otwarcia dla funkcji przewietrzania, system monitorowania przewodów pod kątem zwarcia i przerwy, natynkowa obudowa z blachy stalowej, 72 godziny awaryjnego podtrzymania pracy systemu w przypadku przerwy w dostawach zasilania sieciowego 230 V, układ kontroli ładowania i stanu akumulatorów, wymagane dwa akumulatory typ 4 (12 Ah), dostępne akcesoria dodatkowe: przyciski oddymiania i przewietrzania, napędy elektryczne, automatyczne czujki pożarowe oraz urządzenia sterujące automatyką pogodową i regulujące temperaturę w pomieszczeniu. Typ Nr artykułu Waga [kg] Wymiary S W G [mm] RZN 4416-M ,

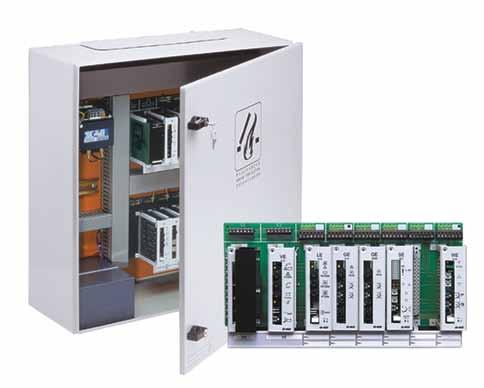

11 RZN 43xx-E Centrale oddymiania Informacje o produkcie: n kompleksowe sterowanie systemem oddymiania, n opracowano specjalnie do zastosowania w kompleksach budowlanych, jak np. porty lotnicze, hale produkcyjne lub centra handlowe, n centrala wykonana w technice panelowej, n dowolna kombinacja linii i grup, n możliwość zwiększenia mocy centrali, n elastyczna konstrukcja systemu, n komfortowe funkcje w codziennej wentylacji, n dzięki panelowej konstrukcji systemu, możliwe jest zastosowanie wielu kombinacji oddymiania i naturalnej wentylacji, w zależności od rodzaju oraz wielkości obiektu. Dane techniczne: Typ Zasilanie RZN 43xx-E 230 VAC/50 Hz Wyjście 24 VDC (21,6 30,0 V) Tętnienie resztkowe napięcia wyjściowego Typ pracy: dozór alarm/wentylacja ~48 % (~10 %)* praca ciągła praca krótkotrwała Stopień ochrony IP 54 Zakres temp. od -5 do +40 C Obudowa Kolor blacha stalowa RAL 7032, szary * Układ stabilizacji (dostępny jako opcja) 22

12 Przykład zastosowania: Parametry: budowa panelowa umożliwiająca dowolną konfigurację, a w przypadku zmian w budynku łatwą rozbudowę systemu, panel liniowy LE 513 z możliwością podłączenia do 8 przycisków oddymiania i 14 czujek pożarowych (dozwolone stosowanie tylko czujek dopuszczonych przez D+H), panel grupowy GE 628 V2 pozwalający na podłączenie napędów o maksymalnym prądzie do 10 A, płyta główna wyposażona w sloty przeznaczone do montażu paneli, rozbudowa centrali o kolejne sloty pozwala na różne kombinacje paneli liniowych i grupowych, dwa miejsca wtykowe dla modułów dodatkowych, przekazanie do BMS i SSP informacji o alarmie i uszkodzeniu instalacji oddymiania (wymagany moduł TR 42), możliwość podłączenia optycznych i akustycznych urządzeń sygnalizacji zadziałania (wymagany moduł AM 44-Z), podłączenie czujek pogodowych bez stosowania dodatkowych modułów, regulowany kąt i czas otwarcia dla funkcji wentylacji (dla każdego panelu GE), system monitorowania przewodów pod kątem zwarcia i przerwy, układ stabilizacji napięcia wyjściowego (opcja), natynkowa obudowa z blachy stalowej z systemem szyn montażowych 35 mm dla różnych modułów funkcyjnych, 72 godziny awaryjnego podtrzymania pracy systemu w przypadku przerwy w dostawach zasilania sieciowego 230 V, dostępne akcesoria dodatkowe: przyciski oddymiania i przewietrzania, napędy elektryczne, automatyczne czujki pożarowe oraz urządzenia sterujące automatyką pogodową i regulujące temperaturę w pomieszczeniu. UWAGA: Podłączenie do centrali napędów innych producentów wymaga konsultacji z przedstawicielem D+H Polska. Typ Nr artykułu Waga [kg] Uwagi LE ,15 panel liniowy GE 628 V ,15 prąd napędu maks. 10 A GE 628-L V ,15 WE ,15 prąd napędu maks. 10 A (do wentylacji) panel automatyki pogodowej GE 650-Set ,40 dla napędów 230 V Centrale oddymiania 23

13 Panele: LE 513 LE 513 panel liniowy do podłączenia maksymalnie 14 czujek oddymiania oraz 8 przycisków oddymiania na linię, funkcje: zał./wył. linii, sygnalizacja alarmu /uszkodzenia. Centrale oddymiania GE 628 V2 panel grupowy 10 A do sterowania napędów oddymiania w powiązaniu z LE 513, funkcje: - regulacja czasu i stopnia otwarcia do wentylacji oraz ograniczenie wysuwu napędu, - zamknięcia wentylacji przy uszkodzeniu zasilania. GE 628-L V2 GE 628 V2 GE 628-L V2 panel grupowy do wentylacyjnego sterowania napędami (10 A), funkcja: regulacja czasu i stopnia otwarcia do wentylacji oraz ograniczenie wysuwu napędu. WE 516 panel pogodowy do czujnika wiatru/deszczu i centralnego przycisku wentylacji, funkcje: zał./wył. automatyki pogodowej, centralne otwarcie/zamknięcie elementów obsługi, możliwość ustawienia czułości na intensywność wiatru, możliwość ustawienia czasu zapamiętywania sygnału wiatru, sygnalizacja zamknięcia z powodu wiatru/deszczu. WE

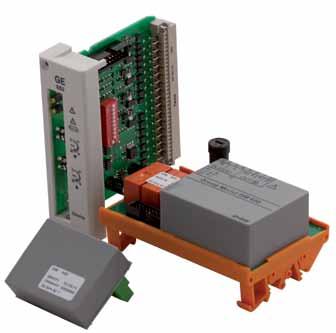

14 230 VAC system odprowadzania dymu i ciepła: Zestaw GE 650 Set: zestaw grupowych paneli do sterowania napędami D+H w systemach odprowadzania dymu i ciepła 230 VAC, z monitoringiem przewodów w oparciu o normę EN , funkcja ponowienia otwierania systemu odprowadzania dymu i ciepła, wysoki prąd wyjściowy wynoszący 10 A, inicjacja przez standardowe liniowe panele LE 513, możliwość kombinacji z wszystkimi panelami grupowymi 24 VDC, regulowane ograniczenie wysuwu dla wentylacji 2 60 s, regulowane ograniczenie czasu dla wentylacji 2 45 min., niższe koszty systemu w porównaniu do systemów 24 VDC dzięki: mniejszym przekrojom przewodów i zwiększeniu liczby napędów zasilanych z jednej grupy (z pojedynczego panelu GE), wymagane podłączenie do obwodu zasilania gwarantowanego w budynku lub zastosowanie układu zasilania awaryjnego NSV 401 (opcja). GE 650 Set grupowy panel wsuwany Moduł końcowy Moduł grupowy Centrale oddymiania Typ Nr art. Pobór mocy [VA] Maks. prąd wyjściowy [A] Wolne miejsca na panel Wymiary S W G [mm] Waga [kg] Wymagany typ akumulatora RZN 4308-E ,00 3 (2 ) RZN 4308-E ,00 3 (2 ) RZN 4308-E ,00 3 (2 ) RZN 4316-E ,00 4 (2 ) RZN 4316-E ,00 4 (2 ) RZN 4316-E ,00 4 (2 ) RZN 4332-E ,50 5 (2 ) RZN 4332-E ,00 5 (2 ) RZN 4332-E ,50 5 (2 ) RZN 4364-E ,50 6 (2 ) UWAGA: RZN 43xx dla GE 650 Set na zapytanie 25

15 Magistrala AdComNet Magistrala AdComNet RZN 44xx-K/-M ACN-CM501 ACN-IO501 ACN-GW501 Informacje o produkcie: magistrala do łączenia central oddymiania w sieć, łatwa realizacja skomplikowanych scenariuszy oddymiania, duża elastyczność i możliwość rozbudowy, dowolna topologia sieci i okablowania, bezpieczny przesył danych, pełna funkcjonalność w sytuacji uszkodzenia magistrali, nie wymaga zwiększania pojemności baterii, wyjątkowo prosta w użyciu i konfiguracji. Typ Nr art. Waga [kg] Wymiary S W G [mm] RZN 4408-K , RZN 4404-M , RZN 4408-M , RZN 4416-M , Typ Nr art. Uwagi 1 linia, 2 grupy napędów 2 linie, 2 grupy napędów 2 linie, 3 grupy napędów 2 linie, 3 grupy napędów Waga [kg] ACN-CM ,15 ACN-IO ,51 ACN-GW ,11 26

16 Przykład zastosowania: Magistrala AdComNet Parametry: Wykorzystanie przetestowanych i dopuszczonych central oddymiania, zgodnie z VdS 2581/2593 i PN-EN : niezawodność przy planowaniu, udowodniona skuteczność działania. Łatwa konfiguracja i uruchomienie: nie wymaga wyspecjalizowanego integratora systemu, montaż przez partnerów D+H, duża dostępność wykwalifikowanych serwisantów. Wysoka wydajność energetyczna: nie ma konieczności instalowania większych akumulatorów zasilających, gdyż moduły mają bardzo niskie zużycie energii elektrycznej, nie jest potrzebna większa obudowa, możliwość zainstalowania w istniejących centralach oznaczonych symbolem AdComNet ready bez konieczności modyfikacji. Należy dodać tylko moduł przyłączeniowy. System magistrali komunikacyjnej szyty na miarę: dowolny wybór przeznaczenia grupy - możliwość zmiany w każdym momencie, funkcje obsługi wentylacji i systemów oddymiania dostępne w tych samych podzespołach. Zoptymalizowany dostęp do danych: całkowita konfiguracja przechowywana jest w sieci, nie jest wymagana dodatkowa baza danych, uproszczony serwis, możliwość zapisu konfiguracji do pliku. Łatwa instalacja systemu: router i wzmacniacz zintegrowany w każdym module ACN, brak dodatkowych komponentów infrastruktury, mniej podzespołów do zainstalowania. Elastyczna i tania możliwość rozszerzenia systemu: dzięki podzespołom sterowanym za pomocą aplikacji, brak konieczności ponownego podłączania podzespołów. UWAGA: Możliwe podłączenie do SSP lub BMS niezależnie od lokalizacji. 27

17 Wybór produktów: ACN-CM501 Magistrala AdComNet ACN-CM501 moduł łączeniowy podłączenie następujących central do AdComNet: - RZN 4408-K (AdComNet ready), - RZN 4404-M (AdComNet ready), - RZN 4408-M (AdComNet ready), - RZN 4416-M (AdComNet ready), niskie zużycie energii - około 2 ma, brak konieczności montażu większego akumulatora. ACN-IO501 moduł wejścia/wyjścia podłączenie źródeł zewnętrznych, np. SSP/ BMS, 8 dowolnych konfigurowalnych wejść (alarm, usterka, przycisk wentylacji), 8 dowolnych konfigurowalnych wyjść (alarm, usterka, stan sygnału otwarty ), 1 linia do podłączenia czujek i przycisków oddymiania, diody LED wyświetlające stany wejść i wyjść, wymagany dodatkowy akumulator 1,2 Ah. ACN-GW501 bramka Modbus (Modbus Gateway) uniwersalny interfejs do sieci MODBUS, zintegrowany router i repeter AdComNet, w przypadku uszkodzenia w innym segmencie funkcjonalności i poniżej tego segmentu pozostaje nienaruszona, prosta integracja z siecią AdComNet. ACN-IO501 ACN-GW501 RZN 4408-K / RZN 4404/08-M Stosowane centrale: RZN 4408-K/RZN 4404/08-M (AdComNet ready): 1 lub 2 linie, 2 lub 3 grupy, prąd 4 lub 8 A, stabilizowane napięcie wyjściowe, do 8 przycisków oddymiania + 14 czujek na linię, zasilanie awaryjne do 72 godz., plastikowa obudowa ze stalowymi drzwiczkami. RZN 4416-M (AdComNet ready) 2 linie, 3 grupy, prąd 16 A, stabilizowane napięcie wyjściowe, do 8 przycisków oddymiania + 14 czujek na linię, zasilanie awaryjne do 72 godz., obudowa stalowa. RZN 4416-M 28

18 Porównanie systemów: Magistrala AdComNet Porównanie systemu scentralizowanego i zdecentralizowanego Rodzaj systemu Zalety Wady System scentralizowany wszystkie połączenia odchodzą od umieszczonej po środku centrali, sygnały wyjściowo/wejściowe w centrali głównej. bardzo długie przewody do podzespołów systemu, wymagane duże przekroje kabli do zasilania siłowników, wymagany duży i uniwersalny zasilacz, ograniczona możliwość rozbudowy. System sdecentralizowany możliwość zastosowania kilku mniejszych central, krótsze przewody i mniejszy koszt okablowania, wszystkie połączenia zakończone w lokalnie umieszczonych centralach, system posiada łatwą możliwość rozbudowy w dowolnym czasie. większa ilość komponentów. 29

19 Moduły wspomagające TR 42 AM 44-Z FS 41 Moduły wspomagające ERM 44 TR 44-K GSV 45 Informacje o produkcie: n do central RZN oraz GVL, n rozmaite funkcje wspomagające działanie systemu oddymiania i naturalnej wentylacji, n prosta instalacja, n szereg podzespołów modułowych pozwala na indywidualne rozszerzanie funkcji central oddymiania i wentylacji. 30

20 Wybór produktów: AM 44-Z moduł wyłączenia alarmu do syren, dzwonków pożarowych i lapm błyskowych funkcje: - zasilanie zewnętrznych urządzeń alarmowych, - wyłączenie sygnału alarmowego, - ograniczenie czasowe alarmu, do zabudowy w miejscu wtykowym E1/E2 centrali. AM 44-Z IM 44-K/M/IM 44-E moduł impulsowy konwertuje sygnał ciągły na sygnał impulsowy, uruchomienie systemu oddymiania i kasowanie alarmu poprzez połączenie z głównym systemem ppoż. (SSP), do zabudowy w miejscu wtykowym RM/RT centrali. IM 44-K/M/IM 44-E TR 42 moduł przekaźnika do zdalnej sygnalizacji uszkodzenia i alarmu dwa bezpotencjałowe zestyki przełączne, maks. 230 VAC/5 A, do zabudowy w miejscu wtykowym E1/E2 centrali. TR 42 Moduły wspomagające TR-IFD/TR 43-K przekaźnik pomocniczy np. do zdalnej sygnalizacji uszkodzenia lub alarmu przekaźnik TR-IFD: - jeden bezpotencjałowy zestyk przełączny, maks. 230 VAC/6 A, - wersja na szynę omega (szerokość: 6 mm), przekaźnik TR-43K: - dwa bezpotencjałowe zestyki przełączne, maks. 230 VAC/5 A, - wersja na szynę omega (szerokość: 16 mm). TR-IFD/TR 43-K TR 44-K/TR 44-AP moduł przekaźnikowy do współpracy central RZN i GVL z napędami D+H na 230 VAC maksymalna moc przełączania 720 VA, typ -K do montażu na szynę omega 35 mm wymiar (66 70 mm), typ -AP w hermetycznej puszce instalacyjnej, wymiar (S W G: mm). TR 44-K/TR 44-AP 31

21 FS 41 FS 41 moduł zamykania sekwencyjnego napędów do otwierania i zamykania w prawidłowej kolejności, nakładających się skrzydeł okiennych lub drzwiowych, maksymalna moc 50 W (2 A) na skrzydło, wymiary: S W G: mm, do zabudowy w puszce. Moduły wspomagające GSV 45 WFR 41 GSV 45 moduł rozdziału grupy do rozdzielania żył przyłączeniowych napędów jednej grupy na 2 linie po 3 żyły, w jednej grupie można podłączyć równolegle maks. 4 szt., wersja szyny omega (szer. 38 mm), wymiary: S W G: mm, do zabudowy w puszce. WFR 41 moduł przekazania sygnału pogodowego jako moduł interfejsowy do czujek pogodowych D+H przekazanie sygnału zamknięcia do kolejnych central, umożliwia zastosowanie tylko jednej czujki pogodowej dla grupy central, do zabudowy w miejscu wtykowym E1/E2 centrali. ERM 44 ERM 44 moduł przekaźników krańcowych bezpotencjałowe zestyki do sygnalizacji stanu otwarcia i zamknięcia napędów D+H, współdziałanie z magistralą BSY/BSY+ opcja BRV i TMS (tylko w CDC), obciążenie zestyków maksymalnie: 60 V/1 A, wymiary: S W G: mm. 32

22 Dane techniczne: Typ Nr art. Waga [kg] Montaż Uwagi AM 44-Z ,05 gniazdo: E1/E2 moduł wyłączenia alarmu IM 44-K/M ,05 gniazdo: RM/RT IM 44-E ,05 gniazdo: RM/RT moduł impulsowy (dla central RZN-K i -M) moduł impulsowy (dla central RZN-E) TR ,05 gniazdo: E1/E2 moduł przekaźnikowy, maks. 230 V/5 A TR-IFD ,02 szyna omega przekaźnik odłączający, maks. 230 V/5 A TR 43-K ,05 szyna omega przekaźnik odłączający, maks. 230 V/5 A TR 44-K ,11 szyna omega moduł przekaźnikowy TR 44-AP ,27 puszka instalacyjna moduł przekaźnikowy FS ,06 puszka instalacyjna moduł zamykania sekwencyjnego GSV ,05 szyna omega moduł rozdziału grupy WFR ,05 gniazdo: E1/E2 moduł przekazania sygnału pogodowego ERM ,12 puszka instalacyjna moduł przekaźników końcowych Moduły wspomagające 33

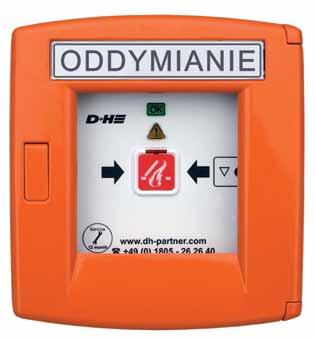

23 Przyciski oddymiania RT 45 / RT 45-LT Przyciski oddymiania RT 45-LT RT 45 Informacja o produkcie: n dla central oddymiania 24 VDC firmy D+H, n szczególnie wytrzymała aluminiowa obudowa, n opcjonalna integracja przycisku wentylacji, n dostępny w 5 kolorach, n wymienne oznakowanie w 32 językach, n modułowa konstrukcja dla indywidualnych zastosowań. 34

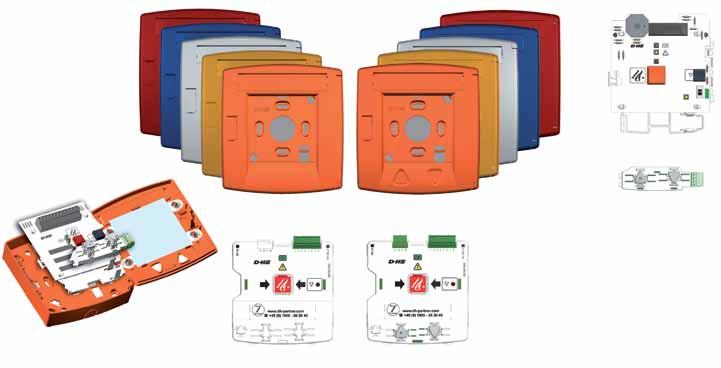

24 Wybór produktów: wymiary (S W G: mm) RT GEH02-ALU RT GEH02-LT-ALU RT BE45-ST RT LT45 Standardowy kolor: pomarańczowy = RAL 2011* RT BE45-1 Na indywidualne zamówienie dostępne kolory: szary = RAL 7035* czerwony = RAL 3000 niebieski = RAL 5009 żółty = RAL 1004 RT BE45-1-LT * kolor zgodny z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z 7 czerwca 2010 w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego. Przyciski oddymiania Parametry: atest wg EN i VdS 2592 (tylko RT 45 i obudowa z RT BE45-1-LT), dostępny w wykonaniu standardowym lub jako indywidualne zestawienie obudowy i panela obsługi, zamykana obudowa wykonana z odlewu aluminiowego z wybijaną szybką, kluczem i etykietami opisowymi w 32 językach. Funkcje: otwarcie-zamknięcie (przycisk zamknięcia osłonięty obudową), informacja o stanie pracy (alarmu, uszkodzenia systemu), RT 45-ST z dodatkową akustyczną sygnalizacją zadziałania i uszkodzenia, przycisk ze zintegrowanymi klawiszami do przewietrzania (opcja-lt). Typ Nr art. Waga [kg] RT ,31 RT 45-LT ,31 RT 45-ST ALU Pl Uwagi kompletny panel obsługi - kolor pomarańczowy kompletny przycisk oddym. z LT - pomarańczowy przycisk z sygnalizatorem akustycznym (70 db, 400 Hz) - kolor pomarańczowy 35

25 Czujki pożarowe konwencjonalne 3000PLUS / DOR 40 / OSD PLUS OSD 23 Czujki pożarowe DOR 40 Informacje o produkcie: 3000PLUS: n optyczna czujka dymu, przeznaczona do stosowania w centralach konwencjonalnych, n zastosowana w niej funkcja kompensacji zabrudzenia pozwala zapobiegać fałszywym alarmom, n przeznaczona do stosowania w małych i średniej wielkości obiektach. DOR 40/OSD 23: n optyczne czujki dymu, działające na zasadzie światła rozproszonego. Dane techniczne: Typ 3000PLUS DOR 40 OSD 23 Napięcie robocze Prąd dozorowania Prąd alarmowania Zakres temperaturowy Wymiary [mm] VDC VDC 20 VDC (12-28 VDC) 25 ma 60 ma 35 ma 30 ma 20 ma 18mA od -10 do +55 C od -25 do +55 C od -25 do +55 C (śred. wys.) (z gniazdem G-40) (śred. wys.) Wilgotność względna maks. 95 % maks. 95 % przy 40 C Nr art. PR D D

26 Urządzenia alarmowe SA-K5 / SA-K5N / SA-K7N / ROLP/SV / SO-PD13 SA-K5 SA-K5N SA-K7N ROLP/SV SO-PD13 Urządzenia alarmowe Informacje o produktach: SA-K5 sygnalizator akustyczny SA-K5N sygnalizator akustyczny niskoprądowy SA-K7N sygnalizator optyczno-akustyczny ROLP/SV sygnalizator akustyczny SOPD13 sygnalizator optyczny Typ Nazwa Nr art. Pobór prądu w stanie działania [ma] Natężenie dźwięku w odległości 1 m [db] Zasięg [m] Uwagi SA-K5 sygnalizator akustyczny D < 65 > 100 SA-K5N SA-K7N / 3 m SA-K7N / 6 m SA-K7N / 9 m SO-PD13 ROLP/SV niskoprądowy sygnalizator akustyczny D < 20 regulowana: od 70 do 100 sygnalizator optyczny regulowana: D < 75 z zespołem diod LED od 70 do sygnalizator optyczny regulowana: D < 75 z zespołem diod LED od 70 do sygnalizator optyczny regulowana: D < 110 z zespołem diod LED od 70 do sygnalizator optyczny występuje również w wersji z zespołem diod LED, D < 38 3 o zasięgu 6 i 9 m, każdy z synchronizacją w wersji bez i z synchronizacją sygnalizator akustyczny konwencjonalny D (ton 3) 102 (ton 3); regulacja do 20 db 37

27 Parametry: Urządzenia alarmowe SA-K5 sygnalizator akustyczny do sygnalizowania pożaru lub do potwierdzenia zadziałania urządzeń przeciwpożarowych przeznaczony do instalacji wewnątrz pomieszczeń, do wyboru jeden z czterech sygnałów akustycznych, napięcie zasilania 16-32,5 VDC, pobór prądu w stanie spoczynku 0 ma, pobór prądu w stanie działania < 65 ma, natężenie dźwięku w odległości 1 m > 100 db, zakres temperatury pracy od -25 do +55 C, stopień ochrony zapewniony przez obudowę IP 21C, wymiary Ø mm, obudowa wykonana z niepalnego tworzywa ABS. SA-K5N niskoprądowy sygnalizator akustyczny do sygnalizowania pożaru lub do potwierdzenia zadziałania urządzeń przeciwpożarowych przeznaczony do instalacji wewnątrz pomieszczeń, do wyboru jeden z czterech sygnałów akustycznych, możliwość regulacji głośności w zakresie od około 70 db/ 1 m do 100 db/1 m, funkcja liniowego narastania głośności, czas rampy zawiera się w przedziale od 0 do 25,6 s., napięcie zasilania 16 32,5 VDC, pobór prądu w stanie spoczynku 0 ma, pobór prądu w stanie działania < 20 ma, natężenie dźwięku w odległości 1 m >100 db, zakres temperatury pracy od -25 do +55 C, stopień ochrony IP 33, wymiary Ø mm, obudowa wykonana z niepalnego tworzywa ABS. SA-K5 SA-K5N SA-K7N niskoprądowy sygnalizator optycznoakustyczny do sygnalizowania pożaru lub do potwierdzenia zadziałania urządzeń przeciwpożarowych przeznaczony do instalacji wewnątrz pomieszczeń, możliwość regulacji głośności w zakresie od około 70 db/1 m do 100 db/1 m, funkcja liniowego narastania głośności, czas rampy zawiera się w przedziale od 0 do 25,6 s., umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie, napięcie zasilania 16 32,5 VDC, pobór prądu w stanie spoczynku 0 ma, występuje w trzech wersjach optyki (natężenia światła): 3, 6 oraz 9 m, SA-K7N 38

28 pobór prądu w stanie działania: 3 i 6 m < 75 ma; 9 m < 110 ma, pobór mocy w stanie alarmowania 3 i 6m < 1,8 W; 9 m < 2,64 W, natężenie dźwięku w odległości 1 m >100 db, maks. przekrój przewodu 2,5 mm², czas pojedynczego rozbłysku 3 i 6m t b =0,15 s; 9 m t b =0,19 s, liczba błysków na minutę 33,6 błysków na minutę, stopień ochrony IP 33, wymiary Ø mm. ROLP/SV sygnalizator akustyczny do sygnalizowania pożaru lub do potwierdzenia zadziałania urządzeń przeciwpożarowych 32 tony (do wyboru użytkownika), duże natężenie dźwięku, niski pobór prądu, drugi ton dla alarmowania dwustopniowego, podstawa z funkcją blokady, do stosowania na zewnątrz, napięcie 9-28 VDC, pobór prądu 16 ma (Ton 3), moc wyjściowa 102 db (Ton 3), regulacja głośności 20 db, monitoring odwrotna polaryzacja, temperatura pracy od -25 do +70ºC, stopień ochrony IP 54 (płytka puszka), IP 65 (głęboka puszka), materiał ABS, wymiary Ø 93 mm. ROLP/SV Urządzenia alarmowe SO-PD13 sygnalizator optyczny do sygnalizowania pożaru lub do potwierdzenia zadziałania urządzeń przeciwpożarowych przeznaczony do instalacji wewnątrz pomieszczeń, występuje w trzech wersjach: 3, 6 oraz 9 m, umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie, źródło światła diody LED, napięcie zasilania 16-32,5 VDC, pobór prądu w stanie działania 3 i 6 m < 38 ma; 9 m < 85 ma, pobór mocy w stanie alarmowania 3 i 6 m < 0,91 W; 9 m < 2 W, zakres temperatury pracy od -25 do +55 C, stopień ochrony IP 54, maks. przekrój przewodu 2,5 mm², liczba błysków na minutę 33,6 błysków na minutę, czas pojedynczego rozbłysku 3 i 6 m t b =0,15 s; 9 m t b =0,19 s, wymiary 3 i 6 m Ø mm; 9 m Ø mm. SO-PD13 39

29 Ręczne ostrzegacze pożarowe 3000/MCP, 3000/MCP/WP 3000/MCP 3000/MCP/WP ROP Informacje o produkcie: 3000/MCP konwencjonalny ostrzegacz pożarowy, wewnętrzny, możliwa wersja natynkowa i podtynkowa, 3000/MCP/WP konwencjonalny ostrzegacz pożarowy, zewnętrzny, natynkowy. Dane techniczne: Produkt 3000/MCP 3000/MCP/WP Rodzaj Montaż konwencjonalny, wewnętrzny natynkowy lub podtynkowy Wilgotność [%] od 0 do 95 konwencjonalny, zewnętrzny natynkowy Waga [g] 93 (podtynkowy) / 144 (natynkowy) 296 Stopień ochrony IP 24 IP 67 Zakres temperatur [ºC] od -10 do +55 od -25 do +75 Napięcie pracy [VDC] Prąd dozorowania [ma] 0,45 0,45 Prąd alarmowania [ma] 3,5 Wymiary S W G [mm] ,

30 Parametry: wykonane z wysokojakościowych produktów, zgodny z normą EN 54-11, wysoka szczelność IP 67 dla ROP-ów typu WP, możliwość stosowania w trudnym środowisku, łatwa instalacja, plastkiowa szybka w standardzie, łatwa naprawa po fałszywym alarmie. ROP Puszka do montażu natynkowego MCP BOX Wymiary: 3000/MCP 3000/MCP/WP 41

31 System oddymiania szybów windowych Lift Smoke Control LSC-Basic Klapa/okno LSC RZN 4503-T Czujka zasysająca Micro Sens 44 RT 45 Informacje o produktach: Dane techniczne: kompaktowy system oddymiania i wentylacji do szybów windowych, zmniejsza straty energii spowodowane ucieczką ciepła z budynku, komponenty systemu posiadają certyfikat VdS, CNBOP, CE, TÜV, do stosowania z klapami lub oknami oddymiającymi, łatwy do zastosowania przy modernizacji już istniejących szybów windowych. Typ RZN 4503-T Zasilanie Wyjście Rodzaj pracy: dozór alarm/wentylacja 230 VAC / 50 Hz, 90 VA 24 VDC (21, ,5 V), maks. 3 A praca ciągła praca krótkotrwała Stopień ochrony IP 30 Zakres temperatur od -5 do +55 C Wymiary (S W G: mm) Obudowa aluminium 42

32 Przykład zastosowania: LSC Parametry: Bezpieczeństwo: system oddymiania wyposażony w napęd elektryczny gwarantuje szybkie usunięcie dymu w przypadku pożaru, zasilanie awaryjne i funkcja automatycznego otwarcia w przypadku zaniku napięcia. Niskie koszty ogrzewania: LSC zapobiega niepotrzebnym stratom ciepła w budynku, ponieważ likwiduje stale otwarte otwory w nadszybiu windowym, zmniejsza koszty użytkowania budynku. Redukcja przeciągów na klatce schodowej: lepszy komfort cieplny użytkownika, ograniczenie hałasu i trzaskających drzwi. Montaż: system może być zainstalowany zarówno w nowych budynkach, jak i tych istniejących i przechodzących renowację. Korzystne wyniki w energooszczędności budynku: zredukowanie kosztow dzięki optymalizacji izolacji cieplnej, zapobieganie niepotrzebnym stratom ciepła, zwiększenie wartości obiektu w aspekcie działań proekologicznych. UWAGA: Przy konfiguracji z SSP wymagana rozbudowa centrali o KM 45 LSC V2. 43

33 Komponenty: Klapa/okno Klapa/okno klapa lub okno oddymiające z napędem elektrycznym. LSC Czujka zasysająca Micro Sens 44 LSP 44-S20-Basic Czujka zasysająca Micro Sens 44 system zasysania dymu Micro Sens 44 zawiera: detektor dymu, czujnik przepływu powietrza monitorujący system rur zasysających, jednostkę zasysającą, wyświetlacz alarmu, działania i awarii. LSP 44-S20-Basic system rur PVC zasysających dym do szybów windowych o wysokości do 20 m, zawiera filtr zanieczyszczeń oraz akcesoria. RT 45 przycisk oddymiania 24 VDC, typ natynkowy zamykana obudowa z aluminium z rozbijaną szybką i kluczem, funkcje: uruchomienie alarmu, wskaźnik alarmu, uszkodzenia systemów, dostępny w pięciu kolorach. RT 45 RTR 231 regulator temperatury (opcja) regulowany zakres temperatur: od 5 do 30 C, stopień ochrony IP 20, kolor biały. SA-K5 RTR 231 SA-K7N SA-K5/SA-K7N sygnalizatory akustyczne i optyczno-akustyczne przeznaczony do instalacji w pomieszczeniach zamkniętych, możliwość wyboru jednego z czterech sygnałów akustycznych, posiada obudowę z tworzywa niepalnego (korpus i podstawa ABS, soczewka PC), w której znajdują się podzespoły elektroniczne (SA-K7N), zasilanie: 16 32,5 VDC, natężenie dźwięku z odległości 1 m: > 100 db, zakres temperatury pracy: od -25 do +55 C, stopień ochrony: IP 21 (SA-K5), IP 33 (SA-K7N), wymiary [mm]: (SA-K5), (SA-K7N). WRG 82 WRG 82 czujka pogodowa 4 lub 6 Bft, czas zapamiętywania sygnału pogodowego wynosi 10 minut, podgrzewany czujnik deszczu, zawiera komplet elementów do montażu. 44

34 Zasada funkcjonowania: System LSC firmy D+H zapobiega niepotrzebnym stratom energii cieplnej, dzięki zamknięciu stale otwartych otworów znajdujących się w górnej części nadszybia windowego. Zamknięte luki w wentylacji zmniejszają przeciągi na klatce schodowej, dzięki czemu poprawia się komfort cieplny dla użytkownika i obniżają koszty użytkowe budynku. System dodatkowo umożliwia pozbycie się świszczącego odgłosu wywołanego przez zbyt duże ruchy mas powietrza w szybie windowym. LSC 1. Rozpoznanie dymu 2. Otwarcie klapy oddymiającej 3. Zjazd pożarowy kabiny dźwigu 4. Zablokowanie kabiny dźwigu przed dalszą jazdą Typ Nr art. Uwagi RZN 4503-T centrala pomarańczowa (RAL 2011) Akku Typ 3 A D akumulator 12 V, 3,4 Ah ± 15 % Micro Sens system zasysania dymu dla LSC Basic LSP 44-S20-Basic system rur PVC 20 mm, czerwone LSP 44-S system rur PVC 25 m, czerwone LSP 44-S system rur PVC 40 m, czerwone RT przycisk oddymiania pomarańczowy (RAL 2011) Okno okno z napędem Klapa klapa dymowa z napędem RTR regulator temperatury pomieszczenia SA-K5 D sygnalizator akustyczny SA-K7N D sygnalizator optyczno-akustyczny WRG czujka pogodowa KM 45 LSC V moduł rozszerzający dla LSC Basic do podłączenia dodatkowych czujek lub sygnału z SSP 45

35 Okienny system oddymiania Euro-SHEV Okienny system oddymiania Rozwiązanie Euro-SHEV: przebadane zgodnie z normą PN-EN , certyfikaty wydane przez VdS notyfikowaną jednostkę certyfikującą, na systemach aluminiowych wiodących producentów profili (m.in. Schüco, Aluprof, Reynaers, Heroal, Sapa, Wicona, Raico), z uwagi na występujące różnice w systemach aluminiowych, do każdego systemu projektowane są specjalne konsole do montażu napędów, zgodnie z normą każde wyprodukowane okno oddymiające przechodzi przez zakładową kontrolę produkcji, klapy dymowe montowane w dachu oraz w ścianie, zwane oknami oddymiającymi, wyposażone w odpowiednio dobrany napęd elektryczny (łańcuchowy lub zębatkowy), dobór rozmiarów i typów okien oddymiających uzależniony od parametrów i charakterystyki danego budynku, obliczany indywidualnie. Korzyści z zastosowania Euro-SHEV: kompletna dokumentacja (oznakowanie CE, deklaracja właściwości użytkowych)*, największy wybór dostępnych rozwiązań okien oddymiających na rynku, możliwość zastosowania na terenie krajów UE, gdzie norma PN EN jest obligatoryjna, bez dodatkowych testów i certyfikatów, powierzchnia czynna oddymiania określona dla każdego okna indywidualnie. * obecnie warunkiem wprowadzenia okien oddymiających na rynek jest oznakowanie ich znakiem CE 46

36 Sposób kalkulowania parametrów okien: Firma D+H Polska na podstawie wartości uzyskanych od klienta, przeprowadza w programie my- Calc obliczenia czynnej powierzchni oddymiania, pozwalające na odpowiednią i przede wszystkim indywidualną specyfikację okien oddymiających. Program korzysta z bezwymiarowych współczynników C v określonych w sposób doświadczalny, w zależności od kąta otwarcia i sposobu otwierania okna oraz stosunku wymiarów w świetle okna. W programie szacuje się m.in.: wymiar geometryczny okna, wymiary skrzydła, system, z którego ma zostać wykonane okno, typ ramy oraz skrzydła, rodzaj szyby, rodzaj napędu, miejsce i sposób montażu napędu. W specyfikacji okna oddymiającego znajduje się klasyfikacja w świetle normy PN-EN : klasyfikacja niezawodności, klasyfikacja obciążenia śniegiem, klasyfikacja działania w niskiej temperaturze, klasyfikacja obciążenia wiatrem, klasyfikacja odporności na wysoką temperaturę. Specyfikacja okna z programu mycalc Specyfikacja NSHEV Projekt: Oznaczenie okna: Okno SA UW 1220x1860 Pozycja LV: Ilość sztuk: 1 Opracował: Lukasz Mak Nr zlecenia: Numer CPD: 0786-CPD Data: :31 Specyfikacja NSHEV Wymiarowanie i opracowanie projektu NSHEV odbywa się zgodnie z wymaganiami krajowymi (np. Niemcy: DIN 18232, część 2). Projekt: Oznaczenie okna: Okno SA UW 1220x1860 Specyfikacja NSHEV bazuje na: Grupa: Okno Grupa: System Pozycja LV: Ilość sztuk: 1 Materiał NSHEV: Aluminium Opracował: Lukasz Mak System: Sapa-BE Nr zlecenia: Zakres stosowania: Elewacja Numer CPD: 0786-CPD Seria: Avantis 75 Data: :31 Pozycja montażu: 90 Profil ościeżnicy: A8K044 Wariant montażu: Okno fasadowe/ rząd okien (głębokośćprofil podstawowy: Kein Grundprofil ościeży >0 mm) Profil zmienny: Kein Wechselprofil Wymiarowanie i opracowanie projektu NSHEV odbywa się zgodnie z wymaganiami krajowymi (np. Niemcy: DIN 18232, część 2). Mechanizm zamykający: NSHEV z mechanizmem Profil skrzydła: A8V025 zamykającym FRA 11 Kierunek otwarcia: otwieranie do wewnątrz Wynik obliczeń: Wynik obliczenia aerodynamicznego: Rodzaj otwarcia: Okno uchylne Szerokość skrzydła: 1116 mm Szerokość: 1116 mm Szerokość w świetle (swś): 1060 mm Wysokość skrzydła: 1756 mm Wysokość: 1756 mm Wysokość w świetle (wwś): 1700 mm Ciężar skrzydła: 69 kg Skok: 600 mm Geometryczna powierzchnia odniesienia wg EN Struktura szkła: 16 mm Kąt wbudowania: (Av): m² Kąt otwarcia: brak wyboru Odległość od zawiasów: 1756 mm Stosunek (swś/wwś): Ciężar: 69 kg Wartość CV (przy kącie 19 ): Napór wiatru: 1.5 kn/m² Przekrój aerodynamiczny (Aa): m² maks. siła nacisku: 0.0 N Całkowity przekrój aerodynamiczny (1xAa): m² maks. siła nacisku przy skoku: 0 mm maks. siła ciągnąca: N Grupa: Napęd Grupa: Norma EN maks. siła ciągnąca przy skoku: 600 mm Typ: Napęd łańcuchowy Kąt otwarcia: 19 Powierzchnia otwarcia efektywna pod względem Liczba napędów: 1 Siła trzymania i przytrzymania: aerodynamicznym 1100 N (załącznik B): bez wiatru bocznego. Napięcie: 24 V Sterowanie zależne od kierunku wiatru jest konieczne. Pozycja montażu 01 (rodzaj): Montaż na ramie Klasyfikacja niezawodności (załącznik C): Pozycja montażu 02 (pozycja): Strona przeciwna do Re1000+Le zawiasów Niska temperatura otoczenia (załącznik E): T(-15) Odległość od zawiasów: 100 % Klasyfikacja naporu wiatru (załącznik F): 1500 Pa Skok: 600 mm Klasyfikacja obciążenia śniegiem (załącznik D): Pa Klasyfikacja wytrzymałości termicznej (załącznik G): B300-E Z uwagi na występujące różnice w systemach aluminiowych, dla każdego systemu dostępne są specjalne konsole do montażu napędów, co pozwala na kompleksową i szybką obsługę oraz szeroki wachlarz zastosowań. Do okien oddymiających najczęściej stosowane są napędy łańcuchowe typ KA, CDC, napędy zębatkowe ZA oraz okuć okiennych VLD i FRA. Dokumenty wymagane podczas odbioru końcowego, okiennego systemu oddymiania: n oznakowanie CE na oknie (etykieta CE powinna posiadać szczegółowe informacje dotyczące danego okna, m.in. powierzchnię czynną oddymiania oraz klasyfikację w świetle normy (PN-EN ), n deklaracja właściwości użytkowych wystawiona przez firmę D+H Polska sp. z o.o., n elementy sterowania systemem oddymiania dokumenty zgodnie z obowiązującymi przepisami. Oznakowanie CE FES SA KA 24 V SL0 Aa Av B300-E Re1000+Le WL1500 T(-15) 0786-CPD EN : /2016 D+H Polska Sp. z.o.o. Deklaracja właściwości użytkowych Członek Deklaracja właściwości użytkowych Declaration of performance Nr Nazwa typu NRWG FES SA KA 24 V Type designation of NSHEV Numer typu lub seryjny Type or serial number Przewidziane miejsce zastosowania Oddymianie fasadowe; Położenie montażowe 90 Intended place of installation Nazwa producenta D+H Polska Sp. z.o.o. Name of the producer Adres producenta ul. Polanowicka 54 Address of the producer PL Wroclaw Zapisana instytucja/numer identyfikacyjny VdS Schadenverhütung GmbH / 0786 The notified body/identification number wystawiła zgodnie z systemem 1 zaświadczenie potwierdzające 0786-CPD wydajność has issued the certificate of constancy of performance 0786-CPD according to the System 1 Deklarowana wydajność Declared performance Bezpieczeństwo działania Re Reliability NRWG z podwójną funkcją Dual purpose NSHEV Klasa obciążenia śniegowego SL [Pa] Snow load SL [Pa] Niskie temperatury T [ C] Low ambient temperature T [ C] Obciążenie wiatrowe WL [Pa] Wind load WL [Pa] Re1000+Le EN , 2003:09 tak yes EN , 2003:09 SL = 0 EN , 2003:09 T = -15 EN , 2003:09 WL = 1500 EN , 2003:09 Okienny system oddymiania Napęd Oznaczenie: CDC 200/600-PLP-BRV Należy bezwzględnie przestrzegać wskazówek bezpieczeństwa na stronie 2. Nr artykułu: Ilość napędów na NSHEV: 1 Total: 1 Kod: FES SA KA 24 V Konsola Oznaczenie: CDC-BS066-VFI Nr artykułu: 25.AFJ.KS Ilość konsola na NSHEV: 1 Total: 1 Powierzchnia czynna aerodynamicznie (Aa) [m²] Aerodynamic free area (Aa) [m²] Geometryczna powierzchnia odniesienia wg EN [m²] Geometric reference surface (Av) according to EN [m²] Odporność cieplna z zachowaniem podczas palenia Heat and fire resistance Aa = EN , 2003:09 Av = EN , 2003:09 B300-E EN , 2003:09 Wersja: NRWG_DOC_1_0016 TXT_PL_0005 Release_Fassade_v197_ _09:31_1.27 Release_Fassade_v197_ _09:31_1.27 Obliczenie to zostało przygotowane przez firmę: D+H Polska Sp. z.o.o. - ul. Polanowicka 54 - PL Wroclaw D+H Service Tool by D+H Wymienione Mechatronic profile AG - i Wszystkie napędy należy dane sprawdzić bez gwarancji. pod D+H względem Mechatronic przystosowania AG NSHEV do bryły budynku i zgodności z rysunkami projektowymi i Firma D+H Mechatronic wykonawczymi AG nie przejmuje architekta/zakładu odpowiedzialności metalowego za poprawność i okienniczego obliczonych oraz wartości. wykonalności technicznej. Należy uwzględnić instrukcje użytkowania i instalacji oraz rysunki stosowania konsoli i napędów firmy D+H Mechatronic AG i przestrzegać ich Wyżej zestawione Załącznik: parametry 1 bazują na przeprowadzonych i pomyślnie zaliczonych kontrolach Strona 1 firmy D+H Mechatronic AG w poszczególnych klasyfikacjach DIN EN Należy koniecznie uwzględniać dyrektywy obróbki różnych producentów systemów profili, okuć i szkła i przestrzegać ich! Specyfikacja NSHEV Wydajność określonego poniżej produktu odpowiada deklarowanej wydajności zgodnie z numerem. The performance of the product identified in point is in conformity with the declared performance in point. Odpowiedzialny za wystawienie tej deklaracji wydajności jest sam producent zgodnie z numerem. This declaration of performance is issued under the sole responsibility of the manufacturer identified in point. Kod: FES SA KA 24 V Nazwisko i funkcja Name and position Wersja: NRWG_DOC_1_0016 TXT_PL_0005 Release_Fassade_v197_ _09:31_1.27 Release_Fassade_v197_ _09:31_1.27 Obliczenie to zostało przygotowane przez firmę: D+H Polska Sp. z.o.o. - ul. Polanowicka 54 - PL Wroclaw D+H Service Tool by D+H Mechatronic AG - Wszystkie dane bez gwarancji. D+H Mechatronic AG Firma D+H Mechatronic AG nie przejmuje odpowiedzialności za poprawność obliczonych wartości Załącznik: 1 Strona 2 Miejscowość i data wystawienia Place and date of issue Podpis Signature Version: LE_DOC_1_0008 TXT_PL_EN_0001 Release_Fassade_v197_ _09:31_1.27 Release_Fassade_v272_ _09:10_

37 Dostępne rozwiązania dla okien oddymiających: Okienny system oddymiania 48

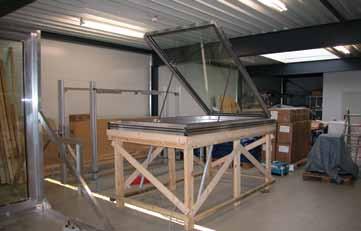

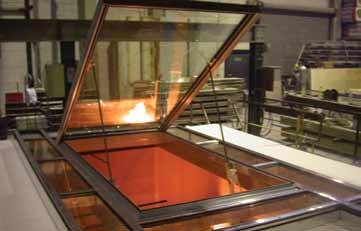

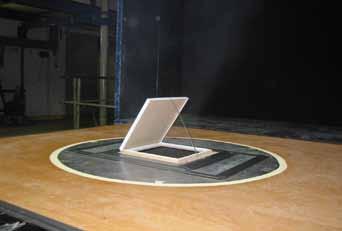

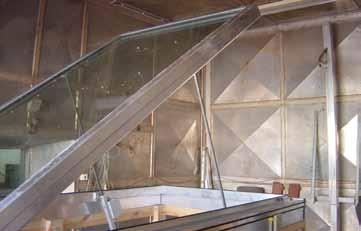

38 Klasyfikacja okien: Zgodnie z normą PN-EN urządzenie NSHEV musi spełniać wymagania i być odpowiednio sklasyfikowane, co określa wstępna kontrola systemu. Powyższe wymagania w stosunku do okien oddymiających wykluczają stosowanie do oddymiania błędnych, nieaktualnych rozwiązań: okien niesklasyfikowanych, wyposażonych jedynie w napęd. Badania, jakimi poddawane są okna: klasyfikacja obciążenia śniegiem (okna dachowe) SL, klasyfikacja niezawodności RE, klasyfikacja obciążenia wiatrem WL, klasyfikacja działania w niskiej temperaturze T, wytrzymałość na wysoką temperaturę B, wyznaczenie efektywnej powierzchni aerodynamicznej. Klasyfikacja niezawodności Wyznaczenie efektywnej powierzchni aerodynamicznej Okienny system oddymiania Wytrzymałość na wysoką temperaturę Klasyfikacja obciążenia śniegiem Klasyfikacja działania na niską temperaturę Klasyfikacja obciążenia wiatrem 49

39 Parametry okna wpływające na powierzchnię czynną: Podczas doboru okien oddymiających pod uwagę bierze się następujące parametry: sposób i kierunek otwierania, stosunek szerokości do wysokości oraz kąt otwarcia. Parametry te oraz zastosowane systemy aluminiowe mają istotny wpływ na powierzchnię czynną oddymiania, co widać na przykładowych specyfikacjach w tabeli poniżej. Sposoby i kierunki otwierania okien: Okienny system oddymiania Przykładowe wymiary okien oddymiających: Lp. Wymiar zewnętrzny okna Szerokość [mm] Wysokość [mm] Kąt otwarcia [ C] Nr specyfikacji Sposób otwarcia Zastosowane napędy Współczynnik przepływu Czynna powierzchnia oddymiania [m 2 ] Pobór prądu [A] uchylne zewn. 0,375 0, odchylne zewn. 0,375 0, odchylne wewn. KA 34/600 0,381 0, uchylne wewn. 0,381 0, rozwierne wewn. 0,487 0, uchylne zewn. 2 0,528 0,398 2 KA 34/ uchylne wewn. BSY+SM* 0,548 0,392 2 * Montaż boczny napędów UWAGA: Firma D+H Polska wykonuje obliczenia indywidualne dla dowolnego wymiaru okna z dokładnością do 1 mm. 50

40 Przykłady montażu konsol dla napędów łańcuchowych: KA-BS050-VFO (RA-KA) KA-BS046-VFI (RE-KA) KA-BS040-VSI (F-KA) Okienny system oddymiania Montaż boczny Okno wychylne na zewnątrz Okno uchylne do wewnątrz 51

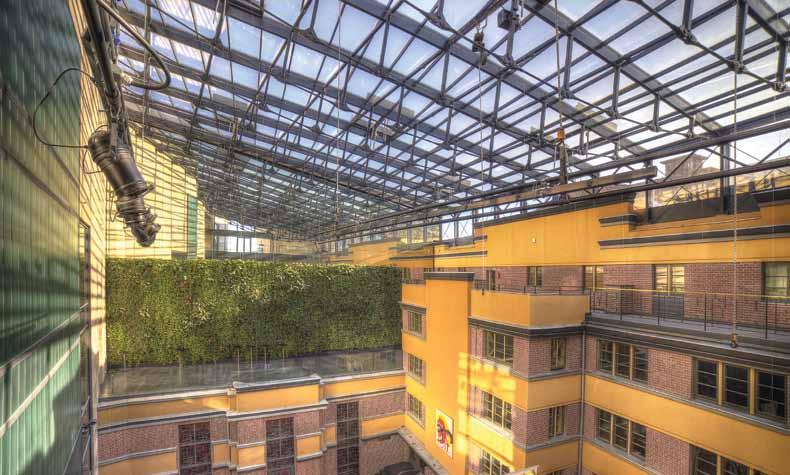

41 Okna dachowe Euro-SHEV Okna dachowe Okna dachowe: Przy projektowaniu i doborze dachowych urządzeń oddymiających i przewietrzających, należy uwzględnić kierunek wiatru bocznego, strefę klimatyczną, kąt nachylenia dachu lub świetlika, w którym umiejscowione będą dachowe okienne systemy oddymiania. Rozwiązania D+H Polska są zgodne z PN-EN

42 Okna i klapy oddymiające: Pojedyncza klapa D+H Polska jako dachowe skrzydło uchylne z trzema deflektorami wiatrowymi (owiewkami). Dach, montaż przy nachyleniu [a] od 2 do 24. Dla 2 a < 24, 1000 mm A 2000 mm, F 250 mm Okna dachowe Pojedyncza klapa D+H jako dachowe skrzydło uchylne z dwoma deflektorami wiatrowymi (owiewkami). Dach, montaż przy nachyleniu [a] od 25 do 60. Przy nachyleniu a mm A 1500 mm, F 250 mm Przy nachyleniu a mm A 1500 mm, F 500 mm W przypadku nachylenia a maksymalny kąt otwarcia b = 30 Legenda: A - odległość klapy od kalenicy F - odległość górnej krawędzi klapy od kalenicy TA - odległość pomiędzy dolną krawędzią dachu, a klapą HFR - wysokość skrzydła BFR - szerokość skrzydła FRA - odległość pomiędzy krawędziami skrzydeł HFR ZK - wysokość dwuczęściowej klapy pojedynczej b - kąt otwarcia skrzydła a - kąt pochylenia połaci dachu 53

43 Pojedyncza klapa D+H jako dachowe skrzydło uchylne bez deflektorów wiatrowych (owiewek). Dach, montaż przy nachyleniu [a] od 25 do 60. Okna dachowe Przy nachyleniu a mm A 1500 mm, F 250 mm Przy nachyleniu a mm A 1500 mm, F 500 mm W przypadku nachylenia a maksymalny kąt otwarcia b = 30 Pojedyncza klapa D+H jako dachowe skrzydło odchylne z z trzema deflektorami wiatrowymi (owiewkami). Dach, montaż przy nachyleniu [a] od 2 do 50. TA ³ H FR A 800 mm Przy nachyleniu a stosunek wymiarów w świetle > 0,9 Maksymalny kąt otwarcia b uzależniony jest od stosunku wysokości do szerokości klapy 54

44 Dwuczęściowa klapa pojedyncza D+H w postaci dachowego skrzydła uchylnego z czterema deflektorami wiatrowymi (owiewkami). Dach dwuspadowy, montaż przy nachyleniu [a] od 2 do 30. Należy bezwzględnie przestrzegać danej odległości [min. H FR ]! Wymiar FRA musi mieścić się w zakresie mm Dwuczęściowa klapa pojedyncza D+H jako dachowe skrzydło uchylne i odchylne z dwoma lub czterema deflektorami wiatrowymi (owiewkami). Dach, również kolebkowy, montaż przy nachyleniu [a] od 0 do 30. Okna dachowe Należy bezwzględnie przestrzegać danej odległości [min. H FR ZK ]! Wymiar FRA musi mieścić się w zakresie mm przy dachu pulpitowym i mm przy dachu kolebkowym 55

45 Dwuczęściowa klapa pojedyncza D+H jako dachowe skrzydło uchylne i odchylne z dwoma deflektorami wiatrowymi (owiewkami). Dach, montaż przy nachyleniu [a] od 0 do 20. TA ³ B FR A 800 mm Wymiar FRA musi mieścić się w zakresie mm Okna dachowe 56

46 Owiewki Owiewki szklane przykładowy montaż: Owiewki Owiewki szklane wizualizacja: Owiewki metalowe wizualizacja: Informacje o produktach: Najwięcej kłopotów przy obliczeniu czynnej powierzchni oddymiania przysparza określenie bezwymiarowego współczynnika przepływu dymu przez okno. Zgodnie z normą PN-EN bezwymiarowy współczynnik przepływu dymu przez okno musi uwzględniać wpływ wiatru bocznego w oknach dachowych. Pracownicy działu okien oddymiających firmy D+H Polska, na podstawie przeprowadzonych badań, są w stanie określić rzeczywisty współczynnik przepływu dymu, z uwzględnieniem wpływu wiatru bocznego, dla okien dachowych. Najkorzystniejsze współczynniki przepływu i jednocześnie powierzchnie czynne oddymiania posiadają okna wyposażone w owiewki. Owiewki mogą zostać wykonane z metalu lub szkła, do których firma D+H posiada szczegółowe instrukcje wykonania. W przypadku owiewek szklanych niezbędne jest wykorzystanie specjalnych uchwytów umożliwiających ich montaż. Stosując okna dachowe z owiewkami nie ma potrzeby dublowania ich ilości i montowania okien z rożnych stron budynku. Takie rozwiązanie pozwala również obniżyć koszty całej instalacji systemu oddymiania. 57

47 Klapy oddymiające Klapy FIRE Klapy oddymiające Klapy oddymiające są urządzeniami oddymiającymi montowanymi na dachu obiektu. Głównym ich zadaniem jest odprowadzenie dymu, toksycznych gazów i ciepła powstałych wskutek pożaru. Ma to na celu utrzymanie dróg ewakuacyjnych w niewielkim zadymieniu oraz ograniczenie oddziaływania wysokiej temperatury na konstrukcję budynku, a w konsekwencji przeprowadzenie sprawnej ewakuacji i akcji ratowniczej. Na co dzień klapy służą do doświetlania i wentylacji stref, w których się znajdują. Klapy Fire wyposażone są w napędy elektryczne typu ZA. Zastosowanie takiego rozwiązania, wraz z dodatkowymi funkcjami sygnalizacji otwarcia i zamknięcia pozwala na uzyskanie rzeczywistej informacji o stanie (otwarcia/zamknięcia) klapy bez ingerencji w konstrukcję klapy i stosowania dodatkowych urządzeń (krańcówek), nie będących elementami systemu. Klapy posiadają Certyfikat Zgodności WE wydany przez Zakład Certyfikacji Instytutu Techniki Budowlanej, a zastosowane napędy zębatkowe ZA Świadectwo Dopuszczenia wydane przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej (CNBOP). Informacje o produktach: klapa o podstawie prostej z blachy stalowej ocynkowanej, z przygotowanym miejscem na ocieplenie, kopułka w wykonaniu aluminiowo-poliwęglanowym, dysza będąca elementem dodatkowym wykonana z blachy stalowej, owiewki będące elementem dodatkowym wykonanym z blachy aluminiowej. 58

48 Parametry: Klapa jednoskrzydłowa FIRE przekrój: Podstawowe parametry, jakie charakteryzują klapy oddymiające wynikają z obowiązku klasyfikacji klapy, zgodnie z normą zharmonizowaną PN-EN :2005, według której klapy są poddawane badaniom techniczno użytkowym do celów oddymiania. Klasyfikacja dla klap FIRE: niezawodność działania Re50, odporność na: - obciążenie wiatrem WL1500, - niską temperaturę T, - wysoką temperaturę B300, - obciążenie śniegiem SL550. Wymiary klap oddymiających ich powierzchnie geometryczne i czynne oraz parametry elektryczne zastosowanego napędu według tabeli str. 65. Elementy składowe klapy oddymiającej FIRE: podstawa prosta z blachy stalowej o wysokości 500 mm wyprofilowana w kształt litery C umożliwia zakotwiczenie podstawy (dolna półka podstawy) do dachu oraz wykonanie ocieplenia podstawy klapy (dolna i górna półka podstawy). ramka parapetu podstawy klapy pozwalająca na uszczelnienie ocieplenia i obróbki dekarskiej oraz przymocowanie zawiasów kopułki, kopułka klapy wykonana jest z profili aluminiowych i wypełniona poliwęglanem komorowym o grubości 10 mm (U = 2,5 [W/m 2 K]) lub 16 mm (U = 1,8 [W/m 2 K]). owiewka wykonana jest z blachy aluminiowej o wysokości 250 mm, osłania narożniki i boki nie osłonięte przez otwarte skrzydło klapy. Element ten poprawia współczynnik przepływu, co przekłada się na większą czynną powierzchnię oddymiania, dysza kierująca wykonana jest z blachy stalowej ocynkowanej, o wysokości 350 mm. Górna krawędź jest równa wymiarowi klapy, natomiast dolna o 250 mm dłuższa. Dysza kierująca stanowi uzupełnienie klapy z owiewką (poprawia ona współczynnik przepływu, co przekłada się na większą czynną powierzchnię oddymiania). Element ten wystaje poniżej stropu o swoją wysokość. Klapy oddymiające 59

49 Klapa jednoskrzydłowa FIRE: Klapy oddymiające Legenda: A długość klapy B szerokość klapy H wysokość klapy h n długość napędu poza obrysem klapy (pozycja zamknięta) A k długość klapy (ze skrzydłem) B k szerokość klapy (ze skrzydłem) 60

50 Klapa jednoskrzydłowa FIRE z deflektorami wiatrowymi (owiewkami): Klapy oddymiające Legenda: A długość klapy B szerokość klapy H wysokość klapy h n długość napędu poza obrysem klapy (pozycja zamknięta) A k długość klapy (ze skrzydłem) B k szerokość klapy (ze skrzydłem) h ow wysokość deflektora wiatrowego (owiewki) 61

51 Klapa jednoskrzydłowa FIRE z deflektorami wiatrowymi (owiewkami) i dyszą kierującą: Klapy oddymiające Legenda: A długość klapy B szerokość klapy H wysokość klapy h n długość napędu poza obrysem klapy (pozycja zamknięta) A k długość klapy (ze skrzydłem) B k szerokość klapy (ze skrzydłem) h ow wysokość deflektora wiatrowego (owiewki) h d wysokość dyszy kierującej 62

52 Sposoby montażu klap jednoskrzydłowych FIRE: Montaż na przygotowanym cokole Montaż na stropie żelbetowym Klapy oddymiające Montaż na dachu pokrytym blachą falistą Przekrój szczegół mocowania kopułki do podstawy klapy 63

53 Podstawowe wymiary dla klap jednoskrzydłowych FIRE w pozycji otwartej: Klapa jednoskrzydłowa FIRE Klapy oddymiające Klapa jednoskrzydłowa FIRE z owiewkami Klapa jednoskrzydłowa FIRE z owiewkami i dyszą kierującą 64

54 Typowe wymiary klap jednoskrzydłowych FIRE L.p. Wymiary nominalne otworu [cm] Długość A Szerokość B Wysokość H Powierzchnia geometryczna [m²] Klapy Powierzchnia czynna [m²] Klapy z owiewkami Klapy z owiewkami i dyszą Ciężar klapy [kg]* Typ napędu, pobór prądu ,00 0,47 0,77 0, ,10 0,51 0,85 0, ,20 0,55 0,91 0, ,30 0,59 0,98 1, ,40 0,63 1,05 1, ,50 0,66 1,13 1,25 63 ZA 155/800-HS; 2,5 A ,60 0,69 1,18 1, ,70 0,73 1,26 1, ,80 0,76 1,33 1, ,90 0,78 1,41 1, ,00 0,82 1,46 1, ,10 0,84 1,53 1, ,20 0,88 1,61 1,83 81 ZA 155/800 BSY+HS Set; 5 A ,21 0,58 0,92 0, ,32 0,62 0,99 1, ,43 0,67 1,07 1, ,54 0,71 1,14 1, ,65 0,76 1,22 1,37 65 ZA 155/800-HS; 2,5 A ,76 0,79 1,30 1, ,87 0,84 1,37 1, ,98 0,87 1,45 1, ,09 0,92 1,53 1, ,20 0,95 1,61 1, ,31 0,97 1,66 1,92 80 ZA 155/800 BSY+HS Set; 5 A ,42 1,02 1,74 2, ,32 0,65 0,99 1, ,44 0,71 1,08 1, ,56 0,75 1,15 1, ,68 0,81 1,24 1, ,80 0,85 1,31 1,49 68 ZA 155/1000-HS; 2,5 A ,92 0,90 1,40 1, ,04 0,94 1,49 1, ,16 0,99 1,56 1, ,28 1,03 1,64 1, ,40 1,08 1,73 1, ,52 1,11 1,81 2,09 83 ZA 155/1000 BSY+HS Set; 5 A ,64 1,16 1,90 2, ,56 0,77 1,16 1, ,69 0,85 1,25 1, ,82 0,89 1,33 1, ,95 0,96 1,42 1,62 70 ZA 155/1000-HS; 2,5 A ,08 1,00 1,52 1, ,21 1,06 1,59 1, ,34 1,10 1,68 1, ,47 1,16 1,78 2, ,60 1,20 1,87 2,16 83 ZA 155/1000 BSY+HS Set; 5 A ,73 1,26 1,94 2, ,86 1,29 2,03 2, ,96 1,00 1,43 1, ,10 1,05 1,51 1,74 73 ZA 155/1000-HS; 2,5 A ,24 1,12 1,61 1, ,38 1,17 1,71 1, ,52 1,23 1,81 2, ,66 1,28 1,89 2,21 83 ZA 155/1000 BSY+HS Set; 5 A ,80 1,34 1,99 2, ,25 1,15 1,62 1,87 76 ZA 155/1000-HS; 2,5 A ,40 1,22 1,73 1, ,55 1,28 1,81 2, ,70 1,35 1,92 2, ,85 1,43 2,02 2,37 86 ZA 155/1000 BSY+HS Set; 5 A ,56 1,33 1,82 2, ,72 1,39 1,93 2,26 83 Klapy oddymiające * ciężar klapy netto = ciężar klapy brutto (klapy pakowane są w folię bąbelkową); w przypadku klap z owiewkami należy dodać 4 kg 65

55 Klapy DYMKLAP Klapy oddymiające Klapy oddymiające są urządzeniami oddymiającymi montowanymi na dachu obiektu. Głównym ich zadaniem jest odprowadzenie dymu, toksycznych gazów i ciepła powstałych wskutek pożaru. Ma to na celu utrzymanie dróg ewakuacyjnych w niewielkim zadymieniu oraz ograniczenie oddziaływania wysokiej temperatury na konstrukcję budynku, a w konsekwencji przeprowadzenie sprawnej ewakuacji i akcji ratowniczej. Na co dzień klapy służą do doświetlania i wentylacji stref w których się znajdują. Klapy DYMKLAP wyposażone są w napędy elektryczne typu ZA. Zastosowanie tego typu napędu wraz z dodatkowymi funkcjami sygnalizacji otwarcia i zamknięcia, pozwala na uzyskanie rzeczywistej informacji o stanie (otwarcia/zamknięcia) klapy bez ingerencji w konstrukcję klapy i stosowania dodatkowych urządzeń (krańcówek), nie będących elementami systemu. Klapy posiadają aprobatę techniczną stwierdzającą przydatność do stosowania w budownictwie. Instytut Techniki Budowlanej (ITB) na podstawie aprobaty wydał Certyfikat Zgodności potwierdzający spełnienie wymogów aprobaty. Informacje o produkcie: klapy poliwęglanowe jednoskrzydłowe lub dwuskrzydłowe, występują w wariantach jako kwadratowe lub prostokątne, podstawa o budowie prostej, skośnej lub prosto-skośnej, klapy mogą być wyposażone w owiewki lub owiewki i dysze kierujące. 66

56 Podstawa: Parametry: wykonanie podstawy o budowie prostej, skośnej lub prostoskośnej, wykonanie z blachy stalowej (ocynkowanej lub czarnej) grubości 1,0-5,0 mm, blachy aluminiowej grubości 1,5-5,0 mm, w standardzie podstawa prosta wykonana z blachy ocynkowanej o grubości 1,5 mm, możliwa zmiana grubości materiału podstawy, przewidziana przestrzeń na izolację termiczną o grubości 50 mm, możliwe wykonanie podstawy o przekroju trapezowym, możliwe dostarczenie podstawy malowanej w dowolnym kolorze RAL. Osłony przeciwwiatrowe (owiewki): zwiększają przepływ aerodynamiczny, co skutkuje zwiększeniem powierzchni czynnej oddymiania klapy, o wysokości nie mniejszej niż 300 mm, umieszczone po przeciwnej stronie do zawiasów klapy, możliwa zmiana koloru wg palety RAL. Dysze kierujące: dysza wlotowa, mocowana pod podstawą klapy w celu powiększenia powierzchni czynnej oddymiania, wysokość dyszy wynosi 30 cm, wymiar górny jest równy wymiarowi światła otworu podstawy, wymiar w jej dolnej części jest większy o 20 cm od wymiaru górnego. klapa Dymklap jako urządzenie wykonawcze systemu grawitacyjnego oddymiania spełniają wymagania Aprobaty Technicznej ITB, potwierdzone Certyfikatem Zgodności ITB, mechanizm otwierania to elektryczne napędy D+H 24 VDC zapewniające pełne otwarcie klapy pod obciążeniem 55 N/m 2 (KLASA SL550), klasyfikacja na odporność termiczną B 300, możliwość zastosowania sygnalizacji położenia skrzydła klapy (otwarta/zamknięta) przy zastosowaniu funkcji sygnalizacji otwarcia/zamknięcia napędu otwierającego, kopułki mogą być przeźroczyste, mleczne, przydymione lub kolorowe, możliwość zastosowania innej grubości, przekroju, koloru wypełnienia skrzydła klapy (płyty poliwęglanowej), wymiary klap oddymiających, ich powierzchnie geometryczne i powierzchnie czynne, i parametry elektryczne zastosowanego napędu według załączonych tabel na str Kraty antywłamaniowe i przeciwwypadkowe: mają za zadanie ochronę obiektu przed włamaniem, zabezpieczają przed upadkiem z dachu, rozmiar krat przystosowany do wielkości klapy oddymiającej, mocowanie kraty do ramy otwieranej lub podstawy, krata ocynkowana ogniowo lub malowana na kolor wg palety RAL. Siatki ochronne: przeciw ptakom, przeciw owadom. Klapy oddymiające Klapa dwuskrzydłowa DYMKLAP w pozycji otwartej kąt (90 ) przekrój. 67

57 Klapa dwuskrzydłowa DYMKLAP: Klapy oddymiające Legenda: A długość klapy B szerokość klapy H wysokość klapy h n długość napędu poza obrysem klapy (pozycja zamknięta) A k długość klapy (ze skrzydłem) B k szerokość klapy (ze skrzydłem) 68

58 Typowe wymiary klap dwuskrzydłowych DYMKLAP podstawa prosta podstawa skośna Lp. wymiary nominalne otworu [cm] powierzchnia geometryczna [m²] wysokość 0,35 [m] wysokość 0,50 [m] wysokość 0,75 [m] wysokość 0,35 [m] wysokość 0,50 [m] wysokość 0,75 [m] powierzchnia czynna [m²] Typu napędu, pobór prądu długość A szerokość B klapy klapy z owiewkami klapy z owiewkami i dyszą klapy klapy z owiewkami klapy z owiewkami i dyszą klapy klapy z owiewkami klapy z owiewkami i dyszą klapy klapy z owiewkami klapy z owiewkami i dyszą klapy klapy z owiewkami klapy z owiewkami i dyszą klapy klapy z owiewkami klapy z owiewkami i dyszą ,00 1,59 1,80 1,97 1,82 1,84 1,99 1,88 1,95 2,14 1,45 1,79 1,87 1,74 1,79 1,93 1,80 1,93 1, ,60 1,85 2,18 2,40 2,13 2,24 2,43 2,20 2,36 2,60 1,70 2,19 2,29 2,04 2,19 2,36 2,12 2,36 2, ,75 1,84 2,31 2,56 2,13 2,39 2,59 2,21 2,49 2,75 1,71 2,35 2,45 2,06 2,35 2,53 2,13 2,53 2, ,50 2,13 2,80 3,11 2,49 2,90 3,15 2,58 3,01 3,33 2,00 2,88 3,00 2,41 2,88 3,09 2,50 3,09 3,09 2 x ZA 155/1000-HS; 5 A ,00 1,92 2,48 2,75 2,24 2,57 2,79 2,32 2,67 2,95 1,80 2,54 2,65 2,16 2,54 2,73 2,24 2,73 2, ,48 2,11 2,80 3,11 2,46 2,90 3,15 2,55 3,01 3,33 1,98 2,88 3,00 2,39 2,88 3,09 2,48 3,09 3, ,80 2,23 3,01 3,35 2,61 3,13 3,40 2,71 3,23 3,57 2,10 3,11 3,24 2,54 3,11 3,34 2,63 3,34 3, ,25 2,00 2,65 2,94 2,34 2,75 2,99 2,43 2,85 3,15 1,88 2,73 2,84 2,27 2,73 2,93 2,35 2,93 2, ,10 2,32 3,22 3,58 2,73 3,35 3,64 2,84 3,45 3,82 2,20 3,34 3,48 2,66 3,34 3,58 2,76 3,58 3,58 2 ZA 155/1000 BSY+HS Set; 10 A ,24 1,62 1,98 2,19 1,88 2,04 2,21 1,94 2,14 2,36 1,50 2,00 2,09 1,80 2,00 2,16 1,87 2,16 2,16 2 x ZA 155/1000-HS; 5 A ,50 2,09 2,83 3,14 2,45 2,93 3,19 2,54 3,03 3,35 1,97 2,92 3,04 2,37 2,92 3,13 2,46 3,13 3, ,04 2,28 3,19 3,55 2,69 3,31 3,60 2,79 3,41 3,78 2,17 3,31 3,45 2,62 3,31 3,55 2,72 3,55 3,55 2 x ZA 155/1000 BSY+HS Set; 10 A ,40 2,42 3,43 3,82 2,85 3,57 3,88 2,96 3,67 4,06 2,30 3,57 3,72 2,78 3,57 3,83 2,89 3,82 3, ,00 1,90 2,49 2,77 2,22 2,58 2,80 2,30 2,68 2,96 1,78 2,56 2,67 2,14 2,56 2,75 2,22 2,75 2,75 2 ZA 155/800-HS; 5 A ,80 2,18 3,03 3,37 2,57 3,15 3,43 2,66 3,25 3,60 2,07 3,15 3,28 2,50 3,15 3,37 2,59 3,37 3, ,00 2,25 3,17 3,53 2,66 3,30 3,58 2,76 3,39 3,76 2,14 3,30 3,43 2,59 3,30 3,53 2,69 3,53 3, ,60 2,46 3,58 3,98 2,92 3,73 4,05 3,03 3,82 4,23 2,36 3,74 3,89 2,85 3,74 4,00 2,96 4,00 4, ,00 2,60 3,85 4,29 3,10 4,01 4,37 3,22 4,11 4,55 2,50 4,03 4,20 3,03 4,03 4,32 3,15 4,31 4, ,84 2,19 3,06 3,41 2,58 3,19 3,46 2,68 3,28 3,63 2,08 3,18 3,31 2,51 3,18 3,41 2,61 3,41 3, ,28 2,34 3,36 3,75 2,77 3,50 3,81 2,88 3,60 3,98 2,24 3,51 3,65 2,70 3,51 3,76 2,81 3,76 3,76 2 x ZA 155/1000 BSY+HS Set; 10 A ,50 2,41 3,51 3,92 2,86 3,66 3,98 2,97 3,75 4,16 2,32 3,67 3,82 2,80 3,67 3,93 2,91 3,93 3, ,76 2,50 3,69 4,12 2,97 3,85 4,19 3,09 3,94 4,37 2,40 3,87 4,03 2,91 3,87 4,14 3,02 4,14 4, ,00 2,58 3,86 4,30 3,07 4,03 4,38 3,19 4,12 4,56 2,49 4,05 4,21 3,01 4,05 4,33 3,13 4,33 4, ,25 2,66 4,03 4,50 3,18 4,21 4,58 3,30 4,30 4,76 2,57 4,24 4,41 3,11 4,24 4,54 3,24 4,53 4, ,50 3,07 4,89 5,47 3,70 5,12 5,58 3,85 5,20 5,77 3,00 5,18 5,39 3,64 5,18 5,54 3,79 5,53 5,54 Klapy oddymiające 69

59 Typowe wymiary klap jednoskrzydłowych DYMKLAP o podstawie prostej Lp. wymiary nominalne otworu [cm] powierzchnia geometryczna [m²] długość A szerokość B klapy podstawa prosta wysokość 0,35 m wysokość 0,50 m wysokość 0,70 m klapy z owiewkami klapy z owiewkami i dyszą klapy powierzchnia czynna [m²] klapy z owiewkami klapy z owiewkami i dyszą klapy klapy z owiewkami klapy z owiewkami i dyszą Typ napędu, pobór prądu ,0 0,65 0,71 0,74 0,72 0,74 0,79 0,74 0,76 0, ,2 0,75 0,85 0,90 0,84 0,88 0,95 0,86 0,91 0, ,3 0,80 0,91 0,97 0,89 0,95 1,03 0,92 0,98 1, ,4 0,85 0,98 1,05 0,95 1,02 1,11 0,98 1,06 1, ,5 0,9 1,05 1,13 1,01 1,1 1,2 1,04 1,13 1, ,6 0,95 1,12 1,21 1,07 1,17 1,28 1,10 1,20 1,30 ZA 155/800-HS; 2,5 A ,7 0,99 1,19 1,29 1,12 1,24 1,36 1,16 1,28 1, ,8 1,04 1,25 1,37 1,18 1,31 1,44 1,22 1,35 1, ,9 1,09 1,32 1,44 1,24 1,38 1,52 1,28 1,43 1, ,0 1,14 1,39 1,52 1,30 1,45 1,60 1,34 1,5 1, ,1 1,19 1,46 1,60 1,35 1,52 1,68 1,40 1,57 1, ,2 1,24 1,52 1,68 1,41 1,59 1,76 1,46 1,65 1, ,3 1,29 1,59 1,76 1,47 1,66 1,85 1,52 1,72 1,87 ZA 155/800 BSY+HS Set, 5 A ,4 1,34 1,66 1,83 1,53 1,74 1,93 1,58 1,8 1, ,5 1,39 1,73 1,91 1,59 1,81 2,01 1,64 1,87 2, ,21 0,75 0,85 0,90 0,84 0,89 0,96 0,86 0,92 0,98 ZA 155/800-HS; 2,5 A ,2 1,23 1,52 1,68 1,40 1,59 1,77 1,45 1,65 1,79 ZA 155/800 BSY+HS Set; 5 A ,32 0,80 0,93 0,99 0,90 0,97 1,05 0,93 1,00 1,07 ZA 155/800-HS; 2,5 A Klapy oddymiające ,3 1,27 1,59 1,76 1,45 1,66 1,85 1,50 1,72 1,87 ZA 155/800 BSY+HS Set; 5 A ,44 0,86 1,01 1,09 0,97 1,05 1,15 1,00 1,08 1, ,56 0,92 1,09 1,18 1,03 1,14 1,25 1,07 1,17 1, ,68 0,97 1,17 1,27 1,10 1,22 1,34 1,14 1,26 1, ,8 1,03 1,25 1,37 1,17 1,31 1,44 1,21 1,35 1,46 ZA 155/1000-HS; 2,5 A ,92 1,08 1,33 1,46 1,23 1,39 1,54 1,28 1,44 1, ,04 1,14 1,41 1,56 1,30 1,48 1,64 1,34 1,53 1, ,16 1,20 1,49 1,65 1,37 1,56 1,74 1,41 1,62 1, ,28 1,25 1,57 1,75 1,43 1,64 1,83 1,48 1,70 1, ,4 1,31 1,65 1,84 1,50 1,73 1,93 1,55 1,79 1, ,52 1,36 1,73 1,94 1,57 1,81 2,03 1,62 1,88 2, ,64 1,42 1,81 2,03 1,63 1,90 2,13 1,69 1,97 2,15 ZA 155/1000 BSY+HS Set; 5 A ,76 1,48 1,89 2,13 1,70 1,98 2,23 1,76 2,06 2, ,88 1,53 1,97 2,22 1,76 2,07 2,32 1,83 2,15 2, ,0 1,59 2,05 2,32 1,83 2,15 2,42 1,90 2,23 2, ,56 0,92 1,09 1,18 1,04 1,14 1,25 1,07 1,18 1,27 ZA 155/1000-HS; 2,5 A ,13 1,64 2,14 2,42 1,89 2,24 2,52 1,96 2,33 2,55 ZA 155/1000 BSY+HS Set; 5 A ,69 0,98 1,18 1,28 1,11 1,23 1,35 1,14 1,27 1, ,95 1,09 1,35 1,49 1,25 1,41 1,56 1,29 1,46 1, ,08 1,15 1,44 1,59 1,32 1,50 1,67 1,36 1,56 1,69 ZA 155/1000-HS; 2,5 A ,21 1,21 1,52 1,69 1,39 1,59 1,78 1,44 1,65 1, ,34 1,27 1,61 1,80 1,46 1,69 1,88 1,51 1,75 1, ,47 1,33 1,70 1,90 1,53 1,78 1,99 1,59 1,84 2, ,6 1,39 1,78 2,00 1,60 1,87 2,10 1,66 1,94 2, ,73 1,45 1,87 2,11 1,67 1,96 2,20 1,73 2,03 2, ,86 1,51 1,96 2,21 1,74 2,05 2,31 1,81 2,13 2,34 ZA 155/1000 BSY+HS Set; 5 A ,99 1,57 2,04 2,31 1,81 2,14 2,42 1,88 2,22 2, ,12 1,63 2,13 2,41 1,88 2,24 2,52 1,95 2,32 2, ,25 1,69 2,22 2,52 1,95 2,33 2,63 2,03 2,42 2, ,82 1,04 1,26 1,39 1,18 1,32 1,46 1,22 1,37 1, ,96 1,10 1,36 1,50 1,25 1,42 1,57 1,29 1,47 1, ,1 1,16 1,45 1,61 1,33 1,52 1,69 1,37 1,57 1,71 ZA 155/1000-HS; 2,5 A ,52 1,35 1,73 1,94 1,55 1,81 2,03 1,61 1,88 2, ,66 1,41 1,82 2,05 1,63 1,91 2,15 1,69 1,98 2,17 ZA 155/1000 BSY+HS Set, 5 A ,8 1,48 1,92 2,16 1,70 2,01 2,26 1,77 2,08 2, ,1 1,16 1,45 1,61 1,33 1,52 1,69 1,37 1,57 1, ,25 1,23 1,55 1,73 1,41 1,62 1, ,68 1,83 ZA 155/1000-HS, 2,5 A ,4 1,29 1,65 1,85 1,48 1,73 1,93 1,54 1,79 1, ,7 1,43 1,85 2,09 1,64 1,94 2,18 1,71 2,01 2, ,0 1,56 2,05 2,32 1,80 2,15 2,43 1,87 2,23 2, ,15 1,62 2,15 2,44 1,88 2,25 2,55 1,95 2,34 2,57 ZA 155/1000 BSY+HS Set, 5 A ,3 1,69 2,25 2,56 1,96 2,36 2,67 2,04 2,45 2, ,6 1,82 2,45 2,80 2,12 2,57 2,92 2,20 2,67 2,95 70

60 Typowe wymiary klap jednoskrzydłowych DYMKLAP o podstawie skośnej Lp. wymiary nominalne otworu [cm] powierzchnia geometryczna [m²] długość A szerokość B klapy podstawa skośna wysokość 0,35 m wysokość 0,50 m wysokość 0,70 m klapy z owiewkami klapy z owiewkami i dyszą klapy powierzchnia czynna [m²] klapy z owiewkami klapy z owiewkami i dyszą klapy klapy z owiewkami klapy z owiewkami i dyszą Typ napędu, pobór prądu ,00 0,54 0,60 0,67 0,6 0,64 0,71 0,62 0,67 0, ,20 0,63 0,74 0,82 0,71 0,78 0,87 0,73 0,81 0, ,30 0,67 0,81 0,89 0,76 0,86 0,94 0,79 0,89 0, ,40 0,71 0,88 0,96 0,81 0,93 1,02 0,85 0,96 1, ,50 0,76 0,94 1,04 0,87 1,00 1,10 0,90 1,03 1, ,60 0,80 1,01 1,11 0,92 1,08 1,18 0,96 1,11 1,18 ZA 155/800-HS; 2,5 A ,70 0,85 1,08 1,18 0,98 1,15 1,25 1,02 1,18 1, ,80 0,89 1,15 1,26 1,03 1,22 1,33 1,07 1,25 1, ,90 0,93 1,22 1,33 1,08 1,30 1,41 1,13 1,33 1, ,00 0,98 1,29 1,41 1,14 1,37 1,49 1,19 1,40 1, ,10 1,02 1,36 1,48 1,19 1,44 1,57 1,24 1,48 1, ,20 1,06 1,43 1,55 1,25 1,52 1,64 1,30 1,55 1, ,30 1,11 1,50 1,63 1,30 1,59 1,72 1,36 1,62 1,72 ZA 155/800 BSY+HS Set, 5 A ,40 1,15 1,57 1,70 1,35 1,66 1,80 1,41 1,70 1, ,50 1,20 1,64 1,77 1,41 1,74 1,88 1,47 1,77 1, ,21 0,63 0,74 0,83 0,71 0,79 0,87 0,74 0,82 0,87 ZA 155/800-HS; 2,5 A ,20 1,05 1,44 1,56 1,24 1,53 1,65 1,30 1,56 1,65 ZA 155/800 BSY+HS Set; 5 A ,32 0,68 0,82 0,91 0,77 0,88 0,96 0,80 0,90 0,96 ZA 155/800-HS; 2,5 A ,30 1,09 1,51 1,63 1,29 1,60 1,73 1,35 1,63 1,73 ZA 155/800 BSY+HS Set; 5 A ,44 0,73 0,91 1,00 0,83 0,96 1,06 0,87 0,99 1, ,56 0,78 0,99 1,09 0,90 1,05 1,15 0,93 1,08 1, ,68 0,83 1,08 1,18 0,96 1,14 1,24 1,00 1,17 1, ,80 0,88 1,16 1,26 1,02 1,23 1,34 1,07 1,26 1,34 ZA 155/1000-HS; 2,5 A ,92 0,93 1,25 1,35 1,09 1,32 1,43 1,14 1,35 1, ,04 0,98 1,33 1,44 1,15 1,41 1,53 1,20 1,44 1, ,16 1,03 1,42 1,53 1,22 1,50 1,62 1,27 1,53 1, ,28 1,08 1,50 1,62 1,28 1,59 1,72 1,34 1,62 1, ,40 1,13 1,59 1,71 1,34 1,68 1,81 1,40 1,71 1,81 Klapy oddymiające ,52 1,18 1,67 1,80 1,41 1,77 1,91 1,47 1,80 1, ,64 1,23 1,76 1,89 1,47 1,86 2,00 1,54 1,89 2,00 ZA 155/1000 BSY+HS Set; 5 A ,76 1,28 1,84 1,98 1,53 1,95 2,10 1,61 1,98 2, ,88 1,34 1,93 2,07 1,60 2,04 2,19 1,67 2,07 2, ,00 1,39 2,01 2,16 1,66 2,13 2,29 1,74 2,16 2, ,56 0,78 0,99 1,09 0,90 1,06 1,15 0,94 1,08 1,15 ZA 155/1000-HS; 2,5 A ,13 1,43 2,11 2,25 1,72 2,23 2,39 1,81 2,26 2,39 ZA 155/1000 BSY+HS Set; 5 A ,69 0,83 1,08 1,18 0,97 1,15 1,25 1,01 1,18 1, ,95 0,94 1,27 1,38 1,10 1,35 1,46 1,15 1,38 1, ,08 0,99 1,36 1,48 1,17 1,45 1,56 1,22 1,47 1,56 ZA 155/1000-HS; 2,5 A ,21 1,05 1,46 1,57 1,24 1,54 1,67 1,30 1,57 1, ,34 1,10 1,55 1,67 1,31 1,64 1,77 1,37 1,67 1, ,47 1,16 1,64 1,77 1,38 1,74 1,87 1,44 1,77 1, ,60 1,21 1,73 1,86 1,44 1,84 1,98 1,51 1,86 1, ,73 1,26 1,83 1,96 1,51 1,94 2,08 1,59 1,96 2, ,86 1,32 1,92 2,06 1,58 2,03 2,18 1,66 2,06 2,18 ZA 155/1000 BSY+HS Set; 5 A ,99 1,37 2,01 2,16 1,65 2,13 2,29 1,73 2,16 2, ,12 1,43 2,11 2,25 1,72 2,23 2,39 1,80 2,25 2, ,25 1,48 2,20 2,35 1,79 2,33 2,49 1,88 2,35 2, ,82 0,89 1,18 1,28 1,04 1,25 1,36 1,08 1,28 1, ,96 0,94 1,28 1,39 1,11 1,36 1,47 1,16 1,38 1,47 ZA 155/1000-HS; 2,5 A ,10 1,00 1,38 1,49 1,18 1,46 1,58 1,23 1,49 1, ,52 1,17 1,68 1,81 1,4 1,78 1,92 1,47 1,81 1, ,66 1,23 1,78 1,91 1,47 1,89 2,03 1,54 1,91 2,03 ZA 155/1000 BSY+HS Set, 5 A ,80 1,29 1,88 2,02 1,55 1,99 2,14 1,62 2,02 2, ,10 1,00 1,38 1,49 1,18 1,46 1,58 1,24 1,49 1, ,25 1,06 1,49 1,60 1,26 1,58 1, ,60 1,70 ZA 155/1000-HS, 2,5 A ,40 1,12 1,60 1,72 1,34 1,69 1,82 1,40 1,72 1, ,70 1,24 1,81 1,94 1,49 1,92 2,06 1,57 1,94 2, ,00 1,37 2,03 2,17 1,65 2,15 2,3 1,73 2,17 2, ,15 1,43 2,14 2,28 1,73 2,26 2,42 1,81 2,29 2,42 ZA 155/1000 BSY+HS Set, 5 A ,30 1,49 2,25 2,40 1,80 2,38 2,54 1,90 2,40 2, ,60 1,61 2,46 2,62 1,96 2,61 2,78 2,06 2,63 2,78 71

61 Klapy KDH Klapy oddymiające KDH jednoskrzydłowe z owiewkami L.p. długość A wymiary nominalne otworu [cm] szerokość B powierzchnia geometryczna [m²] powierzchnia czynna klapy z owiewkami [m²] Waga klapy [kg] Typ napędu, pobór prądu Klapy oddymiające ,00 0, ,10 0, ,20 0, ,30 0, ,40 0,90 44 ZA 155/800-HS; 2,5 A ,50 0, ,60 1, ,70 1, ,80 1, ,90 1, ,00 1, ,10 1, ,20 1,43 59 ZA 155/800 BSY+HS Set; 5 A ,30 1, ,40 1, ,50 1, ,21 0, ,32 0, ,43 0, ,54 0,99 46 ZA 155/800-HS; 2,5 A ,65 1, ,76 1, ,87 1, ,98 1, ,09 1, ,20 1, ,31 1, ,42 1,57 60 ZA 155/800 BSY+HS Set; 5 A ,53 1, ,64 1, ,75 1, ,44 0,92 44 ZA 155/800-HS; 2,5 A ,56 1, ,68 1, ,80 1,17 48 ZA 155/1000-HS; 2,5 A ,92 1, ,04 1, ,16 1, ,28 1, ,40 1, ,52 1, ,64 1,72 62 ZA 155/1000 BSY+HS Set; 5 A ,76 1, ,88 1, ,00 1, ,69 1,10 47 ZA 155/800-HS; 2,5 A ,82 1,18 49 ZA 155/1000-HS; 2,5 A ,95 1, ,08 1, ,21 1, ,34 1, ,47 1,61 62 ZA 155/1000 BSY+HS Set; 5 A ,60 1, ,73 1, ,86 1, ,99 1, ,12 2,06 66 ZA 155/1000 BSY+HS Set; 5 A ,25 2, ,96 1,27 52 ZA 155/800-HS; 2,5 A ,10 1, ,24 1, ,38 1, ,52 1, ,66 1, ,80 1,85 62 ZA 155/1000 BSY+HS Set; 5 A ,94 1, ,08 2, ,22 2, ,36 2, ,50 2,

62 Klapy oddymiające KDH dwuskrzydłowe z owiewkami L.p. długość A wymiary nominalne otworu [cm] szerokość B powierzchnia geometryczna [m²] powierzchnia czynna klapy z owiewkami [m²] Waga klapy [kg] ,25 1, ,40 1, ,55 1, ,70 1, ,85 1, ,00 1, ,15 1, ,30 1, ,45 2, ,60 2, ,75 2, ,90 2, ,05 2, ,20 2, ,35 2, ,50 2, ,56 1, ,72 1, ,88 1, ,04 1, ,20 1, ,36 2, ,52 2, ,68 2, ,84 2, ,00 2, ,16 2, ,32 2, ,48 2, ,64 2, ,80 2, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Typ napędu, pobór prądu ZA 155/800-HS; 5 A ZA 155/800-BSY+HS Set; 10 A ZA 155/800-BSY+HS Set; 5 A ZA 155/800-BSY+HS Set; 10 A ZA 155/800-HS; 5 A ZA 155/800-BSY+HS Set; 10 A ZA 155/800-HS; 5 A ZA 155/800-BSY+HS Set; 10 A ZA 155/800-HS; 5 A ZA 155/800-BSY+HS Set; 10 A ZA 155/800-BSY+HS Set; 10 A ZA 155/800-BSY+HS Set; 10 A ZA 155/1000-BSY+HS Set; 10 A ZA 155/1000-BSY+HS Set; 10 A Klapy oddymiające 73

63 Moduł do sterowania wentylacją pożarową FCP 401 Moduł do sterowania wentylacją pożarową Informacje o produktach: możliwość podłączenia ze wszystkimi centralami typu RZN, zapewnienie bezpiecznego i łagodnego rozruchu wentylatorów, kontrola stanu pracy zasilania wentylatora, zabezpieczenie przeciążeniowe i zwarciowe, nadzorowana linia połączenia modułu FCP z centralą RZN. Sposób działania: Moduł FCP 401 w połączeniu z centralami typu RZN umożliwia zasilanie i sterowanie pracą wentylatorów w systemach kontroli rozprzestrzeniania się dymu i ciepła. Centrala sterująca z podłączonymi czujkami dymu i przyciskami oddymiania, po wykryciu zagrożenia pożarowego przekazuje sygnał do modułu FCP, który uruchamia wentylatory. Moduł FCP 401 wyposażony jest w zestaw elementów zapewniających łagodny rozruch wentylatora, ochronę przed przeciążeniem i zwarciem oraz kontrolę parametrów zasilania. W przypadku wystąpienia problemów z zasilaniem wentylatorów, do centrali sterującej RZN przekazywana jest informacja o usterce. Usterka ta jest sygnalizowana w centrali i na podłączonych przyciskach oddymiania typu RT przez zaświecenie się żółtej diody uszkodzenie. 74

64 Sterowanie wentylacją pożarową z FCP 401 układ kompaktowy: Sterowanie wentylacją pożarową z FCP 401 układ modułowy: Moduł do sterowania wentylacją pożarową 75

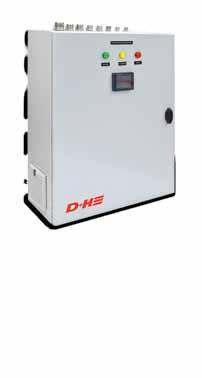

65 Tablica TSZ 200 do sterowania, kontroli i zasilania systemów wentylacji pożarowej Tablica TSZ-200 Informacje o produktach: zasilanie, sterowanie i kontrola wentylatorów, klap, siłowników i przepustnic stosowanych w systemach wentylacji pożarowej, sterowanie elektromechanicznych i elektromagnetycznych urządzeń ryglujących (np. chwytaki, zwory), zapewnienie bezpiecznego i łagodnego rozruchu wentylatorów w wariantach (rozruch bezpośredni, gwiazda-trójkąt czy za pomocą falowników), współpraca z centralnym stanowiskiem wizualizacji oraz innymi tablicami TSZ, wykrywanie stanu zwarcia lub rozwarcia krańcówek, kontrola przekroczenia czasu na otwarcie/zamknięcie. Sposób działania: Tablica TSZ 200 przeznaczona jest do sterowania, kontroli i zasilania urządzeń w systemach rozprzestrzeniania się dymu i ciepła oraz wentylacji pożarowej. Na podstawie przygotowanych algorytmów, umieszczonych w pamięci mikroprocesora, sterownik wykonuje procedury przeciwpożarowe, zgodnie z wytycznymi określonymi przez scenariusz pożarowy. Urządzenie może być stosowane w systemach złożonych nawet z 200 elementów (klap i wentylatorów). Współpracuje z centralnym stanowiskiem wizualizacji oraz innymi tablicami TSZ. 76

66 Schemat blokowy połączeń z urządzeniami wykonawczymi: Klapy oddymiające Okna oddymiające Przycisk oddymiania Klapy ppoż. i wentylacyjne Drzwi i bramy ppoż. Wentylatory pożarowe i bytowe Tablica TSZ-200 Chwytaki elektromagnetyczne Inne urządzenia Dane techniczne: Stopień ochrony obudowy IP 54 Zakres temperatur pracy Wymiary (dł. szer. wys.) Zasilanie główne/napięcie zasilania Maks. pobór prądu z sieci Linie dozorowe Rodzaj linii dozorowych Liczba linii dozorowych Max. liczba elementów na linii dozorowej Nadzorowane linie sygnałowe Elementy linii sygnałowych Typ i liczba elementów wykonawczych Wyjścia przekaźnikowe Moduły wewnętrzne Od 25 do +55 C Min (mm), max (mm) 400/230 VAC 250 A Otwarte nadzorowane Max. 64 szt. (w zależności od obiektu) 10 szt. (czujki przeciwpożarowe, przyciski ręcznego uruchomienia) Tak (liczba w zależności od obiektu) Sygnalizatory optyczne/akustyczne W zależności od poboru prądu przez poszczególne elementy wykonawcze i wymagań obiektowych (wentylatory, klapy przeciwpożarowe, klapy wentylacyjne, siłowniki i inne elementy wykonawcze) Max. 8 szt. Moduły jednostki sterowniczej M251, M258, M241, M221 Panele operatorskie dotykowe od 3,5 do 15 Falowniki: do 75 kw Zasilacze spełniające wymagania EN

67 System oddymiania 230 V System oddymiania 230 V 28. Miêdzynarodowe Energetyczne Targi Bielskie ENERGETAB 2015 WYRÓ NIENIE za produkt: System oddymiania 230 V z zasilaniem awaryjnym zg³oszony przez firmê: D+H Polska Sp. z o.o. Przewodnicz¹cy Komisji Konkursowej prof. dr hab. Jacek Wañkowicz Przewodnicz¹cy Komitetu Programowo-Organizacyjnego mgr in. Ryszard Migdalski Bielsko-Bia³a 15. wrzeœnia 2015 Informacje o produktach: zapewnia niezawodne i szybkie oddymianie podczas pożaru, wyjątkowo funkcjonalny w przypadku dużych budynków, przydatny przy otwieraniu ciężkich okien dachowych, wymagających dużej mocy, ze szczególnym uwzględnieniem budynków znajdujących się w strefach silnych opadów śniegu, idealnie sprawdza się w złożonych instalacjach z długimi trasami kablowymi, pozwala na znaczną redukcję przekroju przewodów w stosunku do tradycyjnych systemów 24 V, pozwala obniżyć koszty instalacji, stanowi efektywne połączenie spełniających normy europejskie napędów, urządzeń sterujących i zasilających D+H. Sposób działania: Jednym z podstawowych warunków skutecznego działania grawitacyjnego systemu oddymiania, szczególnie w wielkokubaturowych obiektach, jest szybkie i niezawodne otwarcie klap lub okien oddymiających, napędzanych siłownikami elektrycznymi o dużej mocy. W tym celu powstał system zasilany napięciem 230 V wyposażony w zasilanie awaryjne. Rozwiązanie spełnia wymagania europejskich norm EN i EN oraz polskich przepisów ppoż. Poza wyróżniającymi go parametrami technicznymi pozwala on znacząco obniżyć koszty inwestycji w porównaniu z systemami zasilanymi napięciem 24 V. Wpływa na to głównie stosowanie przewodów o znacznie zredukowanym przekroju oraz użycie tańszych koryt kablowych i ich mocowań. Ponadto system montuje się znacznie szybciej, a co za tym idzie taniej niż tradycyjne rozwiązania. 78

68 OK Przykładowy schemat blokowy: Końcowy moduł kontroli linii Czujka pożarowa Przycisk oddymiania Napęd 230 V AC EM 650 Sieć 230 V AC GM 650 NM 650 Transformator NSV 401 LE 513 GE 650 RZN 43xx-E Szafa sterownicza 4 akumulator NSV akumulator RZN 43xx-E System oddymiania 230 V System zasilania awaryjnego NSV 401: Rozwiązanie stosowane jest w systemie oddymiania 230 V do podtrzymania pracy napędów elektrycznych w przypadku wyłączenia głównego zasilania w obiekcie, np. podczas pożaru. Przy awarii zasilania podstawowego i pojawieniu się alarmu pożarowego, NSV 401 przez 3 minuty zasila napędy elektryczne napięciem 230 VAC generowanym z podłączonej baterii akumulatorów. Następnie przechodzi w stan dozoru. W funkcji tej podtrzymuje pracę systemu przez 72 godziny. W ofercie są dwa rodzaje NSV 401: 1600 VA z czterema akumulatorami 12 Ah, 3200 VA z czterema akumulatorami 18 Ah. 79
