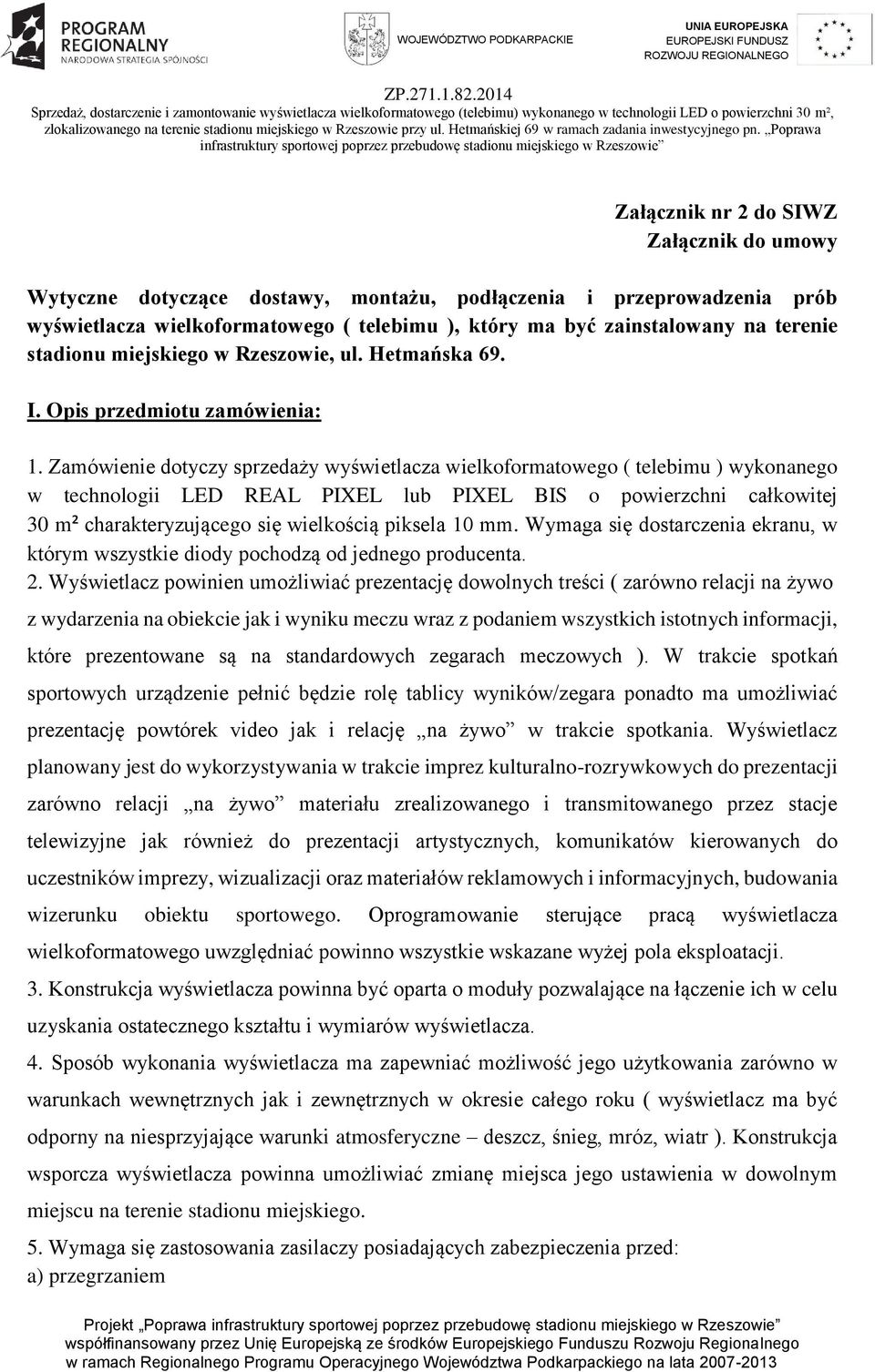

1 Załącznik nr 2 do SIWZ Załącznik do umowy Wytyczne dotyczące dostawy, montażu, podłączenia i przeprowadzenia prób wyświetlacza wielkoformatowego ( telebimu ), który ma być zainstalowany na terenie stadionu miejskiego w Rzeszowie, ul. Hetmańska 69. I. Opis przedmiotu zamówienia: 1. Zamówienie dotyczy sprzedaży wyświetlacza wielkoformatowego ( telebimu ) wykonanego w technologii LED REAL PIXEL lub PIXEL BIS o powierzchni całkowitej 30 m² charakteryzującego się wielkością piksela 10 mm. Wymaga się dostarczenia ekranu, w którym wszystkie diody pochodzą od jednego producenta. 2. Wyświetlacz powinien umożliwiać prezentację dowolnych treści ( zarówno relacji na żywo z wydarzenia na obiekcie jak i wyniku meczu wraz z podaniem wszystkich istotnych informacji, które prezentowane są na standardowych zegarach meczowych ). W trakcie spotkań sportowych urządzenie pełnić będzie rolę tablicy wyników/zegara ponadto ma umożliwiać prezentację powtórek video jak i relację na żywo w trakcie spotkania. Wyświetlacz planowany jest do wykorzystywania w trakcie imprez kulturalno-rozrywkowych do prezentacji zarówno relacji na żywo materiału zrealizowanego i transmitowanego przez stacje telewizyjne jak również do prezentacji artystycznych, komunikatów kierowanych do uczestników imprezy, wizualizacji oraz materiałów reklamowych i informacyjnych, budowania wizerunku obiektu sportowego. Oprogramowanie sterujące pracą wyświetlacza wielkoformatowego uwzględniać powinno wszystkie wskazane wyżej pola eksploatacji. 3. Konstrukcja wyświetlacza powinna być oparta o moduły pozwalające na łączenie ich w celu uzyskania ostatecznego kształtu i wymiarów wyświetlacza. 4. Sposób wykonania wyświetlacza ma zapewniać możliwość jego użytkowania zarówno w warunkach wewnętrznych jak i zewnętrznych w okresie całego roku ( wyświetlacz ma być odporny na niesprzyjające warunki atmosferyczne deszcz, śnieg, mróz, wiatr ). Konstrukcja wsporcza wyświetlacza powinna umożliwiać zmianę miejsca jego ustawienia w dowolnym miejscu na terenie stadionu miejskiego. 5. Wymaga się zastosowania zasilaczy posiadających zabezpieczenia przed: a) przegrzaniem Projekt Poprawa

2 b) przeciążeniem układu, spowodowanym poborem z niego zbyt dużej mocy. c) zbyt wysokim napięciem wejściowym. 6. W ramach zamówienia Wykonawca doprowadzi kabel energetyczny wraz z elementami zabezpieczającymi w całym torze zasilania, wyprowadzony z rozdzielni elektrycznej znajdującej się w istniejącym pomieszczeniu trybuny wschodniej wraz z zainstalowaniem skrzynki rozdzielczej elektrycznej przy wyświetlaczu wielkoformatowym oraz wykona niezbędną infrastrukturę logiczną w tym sieć LAN do obsługi systemu. Wyświetlacz wielkoformatowy powinien spełniać między innymi poniższe wymogi: L. Wymiary ekranu LED Dane techniczne p. 1. Powierzchnia ekranu LED 30 m² 2. Rozmiar piksela ( wielkość plamki ) [ mm ] Technologia REAL PIXEL bądź PIXEL BIS 4. Jasność [ cd/m² ] Ilość kolorów min. 16,7 mln. 6. Napięcie zasilania [ V, ] 230 V, 7. Żywotność diod nie mniej niż h 8. Szczelność ( przód/tył ) IP 65/ IP Częstotliwość odświeżania ( PAL/NTSC) [ Hz] nie mniej niż Minimalna odległość wizyjna [ m ] Automatyczny ściemniacz matrycy z czujnikiem tak oświetlenia zewnętrznego 12. Typ kabinetu Aluminiowy Elementy dodatkowe Belka pozioma do podwieszenia ekranów przenośnych ( konstrukcja dostosowana do podwieszenia ekranu LED o pow. 30 m² ). Eventowe skrzynie transportowe Wysokiej jakości złącza mocujące kabinety Kabinety aluminiowe Kable szybkozłącza do ekranu przenośnego Ryglowanie ekranów w pionie dla ekranów przenośnych Kabel zasilający skrzynkę rozdzielni elektrycznej wraz z rozdzielnią mb Kabel światłowodowy 150 mb Konstrukcja mobilna pod ekran LED 1. Słupy Projekt Poprawa

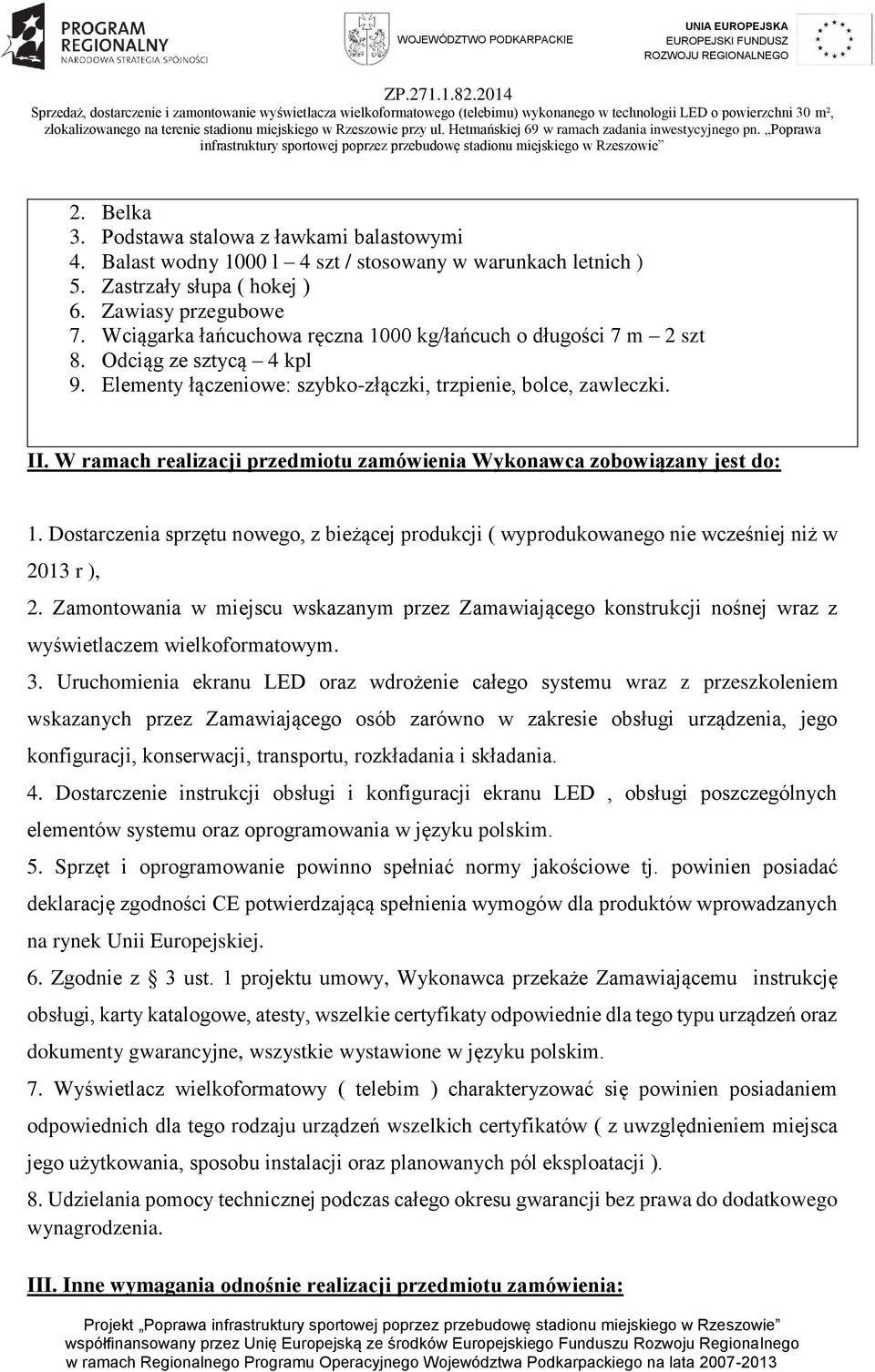

3 2. Belka 3. Podstawa stalowa z ławkami balastowymi 4. Balast wodny 1000 l 4 szt / stosowany w warunkach letnich ) 5. Zastrzały słupa ( hokej ) 6. Zawiasy przegubowe 7. Wciągarka łańcuchowa ręczna 1000 kg/łańcuch o długości 7 m 2 szt 8. Odciąg ze sztycą 4 kpl 9. Elementy łączeniowe: szybko-złączki, trzpienie, bolce, zawleczki. II. W ramach realizacji przedmiotu zamówienia Wykonawca zobowiązany jest do: 1. Dostarczenia sprzętu nowego, z bieżącej produkcji ( wyprodukowanego nie wcześniej niż w 2013 r ), 2. Zamontowania w miejscu wskazanym przez Zamawiającego konstrukcji nośnej wraz z wyświetlaczem wielkoformatowym. 3. Uruchomienia ekranu LED oraz wdrożenie całego systemu wraz z przeszkoleniem wskazanych przez Zamawiającego osób zarówno w zakresie obsługi urządzenia, jego konfiguracji, konserwacji, transportu, rozkładania i składania. 4. Dostarczenie instrukcji obsługi i konfiguracji ekranu LED, obsługi poszczególnych elementów systemu oraz oprogramowania w języku polskim. 5. Sprzęt i oprogramowanie powinno spełniać normy jakościowe tj. powinien posiadać deklarację zgodności CE potwierdzającą spełnienia wymogów dla produktów wprowadzanych na rynek Unii Europejskiej. 6. Zgodnie z 3 ust. 1 projektu umowy, Wykonawca przekaże Zamawiającemu instrukcję obsługi, karty katalogowe, atesty, wszelkie certyfikaty odpowiednie dla tego typu urządzeń oraz dokumenty gwarancyjne, wszystkie wystawione w języku polskim. 7. Wyświetlacz wielkoformatowy ( telebim ) charakteryzować się powinien posiadaniem odpowiednich dla tego rodzaju urządzeń wszelkich certyfikatów ( z uwzględnieniem miejsca jego użytkowania, sposobu instalacji oraz planowanych pól eksploatacji ). 8. Udzielania pomocy technicznej podczas całego okresu gwarancji bez prawa do dodatkowego wynagrodzenia. III. Inne wymagania odnośnie realizacji przedmiotu zamówienia: Projekt Poprawa

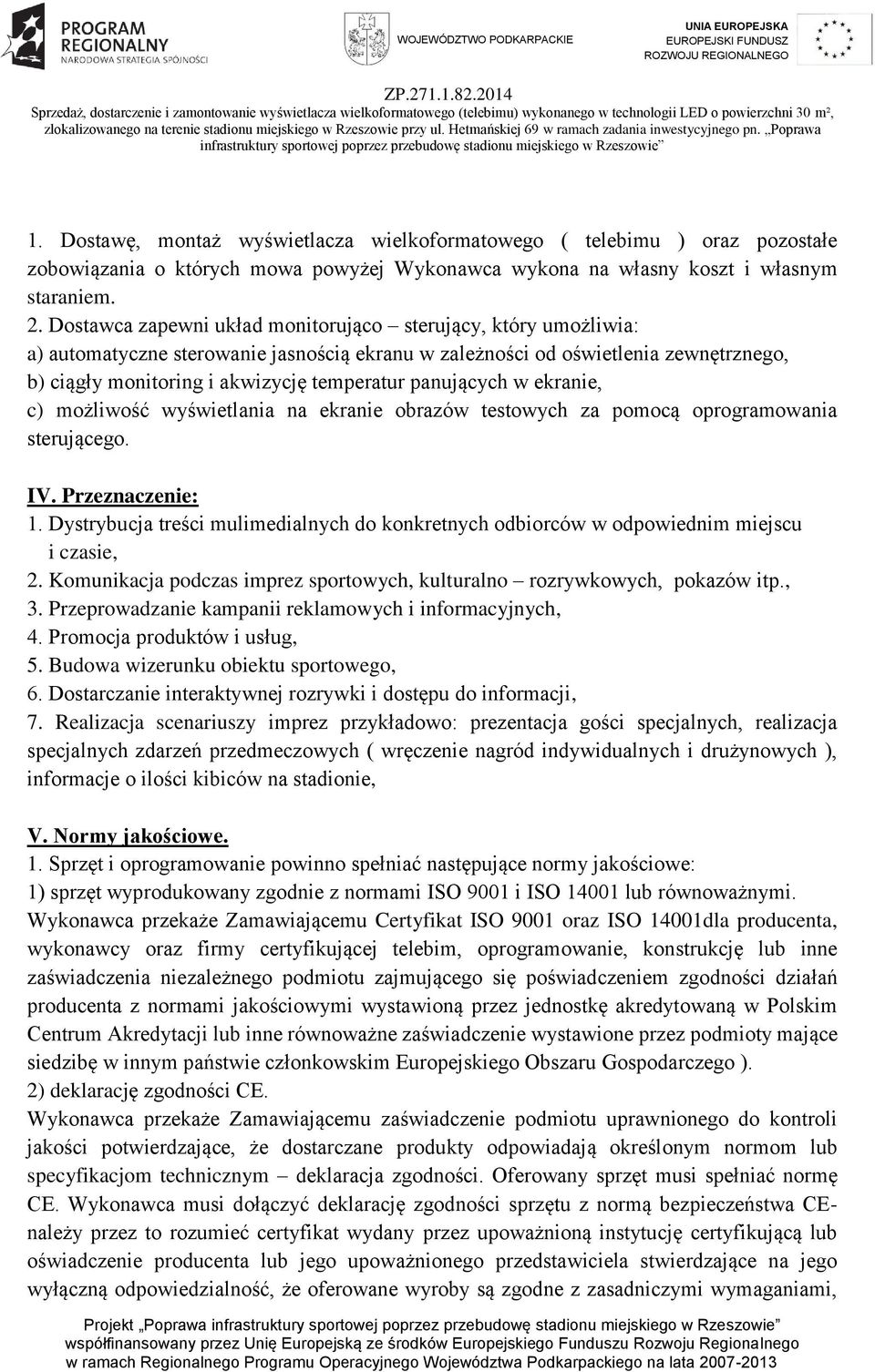

4 1. Dostawę, montaż wyświetlacza wielkoformatowego ( telebimu ) oraz pozostałe zobowiązania o których mowa powyżej Wykonawca wykona na własny koszt i własnym staraniem. 2. Dostawca zapewni układ monitorująco sterujący, który umożliwia: a) automatyczne sterowanie jasnością ekranu w zależności od oświetlenia zewnętrznego, b) ciągły monitoring i akwizycję temperatur panujących w ekranie, c) możliwość wyświetlania na ekranie obrazów testowych za pomocą oprogramowania sterującego. IV. Przeznaczenie: 1. Dystrybucja treści mulimedialnych do konkretnych odbiorców w odpowiednim miejscu i czasie, 2. Komunikacja podczas imprez sportowych, kulturalno rozrywkowych, pokazów itp., 3. Przeprowadzanie kampanii reklamowych i informacyjnych, 4. Promocja produktów i usług, 5. Budowa wizerunku obiektu sportowego, 6. Dostarczanie interaktywnej rozrywki i dostępu do informacji, 7. Realizacja scenariuszy imprez przykładowo: prezentacja gości specjalnych, realizacja specjalnych zdarzeń przedmeczowych ( wręczenie nagród indywidualnych i drużynowych ), informacje o ilości kibiców na stadionie, V. Normy jakościowe. 1. Sprzęt i oprogramowanie powinno spełniać następujące normy jakościowe: 1) sprzęt wyprodukowany zgodnie z normami ISO 9001 i ISO lub równoważnymi. Wykonawca przekaże Zamawiającemu Certyfikat ISO 9001 oraz ISO 14001dla producenta, wykonawcy oraz firmy certyfikującej telebim, oprogramowanie, konstrukcję lub inne zaświadczenia niezależnego podmiotu zajmującego się poświadczeniem zgodności działań producenta z normami jakościowymi wystawioną przez jednostkę akredytowaną w Polskim Centrum Akredytacji lub inne równoważne zaświadczenie wystawione przez podmioty mające siedzibę w innym państwie członkowskim Europejskiego Obszaru Gospodarczego ). 2) deklarację zgodności CE. Wykonawca przekaże Zamawiającemu zaświadczenie podmiotu uprawnionego do kontroli jakości potwierdzające, że dostarczane produkty odpowiadają określonym normom lub specyfikacjom technicznym deklaracja zgodności. Oferowany sprzęt musi spełniać normę CE. Wykonawca musi dołączyć deklarację zgodności sprzętu z normą bezpieczeństwa CEnależy przez to rozumieć certyfikat wydany przez upoważnioną instytucję certyfikującą lub oświadczenie producenta lub jego upoważnionego przedstawiciela stwierdzające na jego wyłączną odpowiedzialność, że oferowane wyroby są zgodne z zasadniczymi wymaganiami, Projekt Poprawa

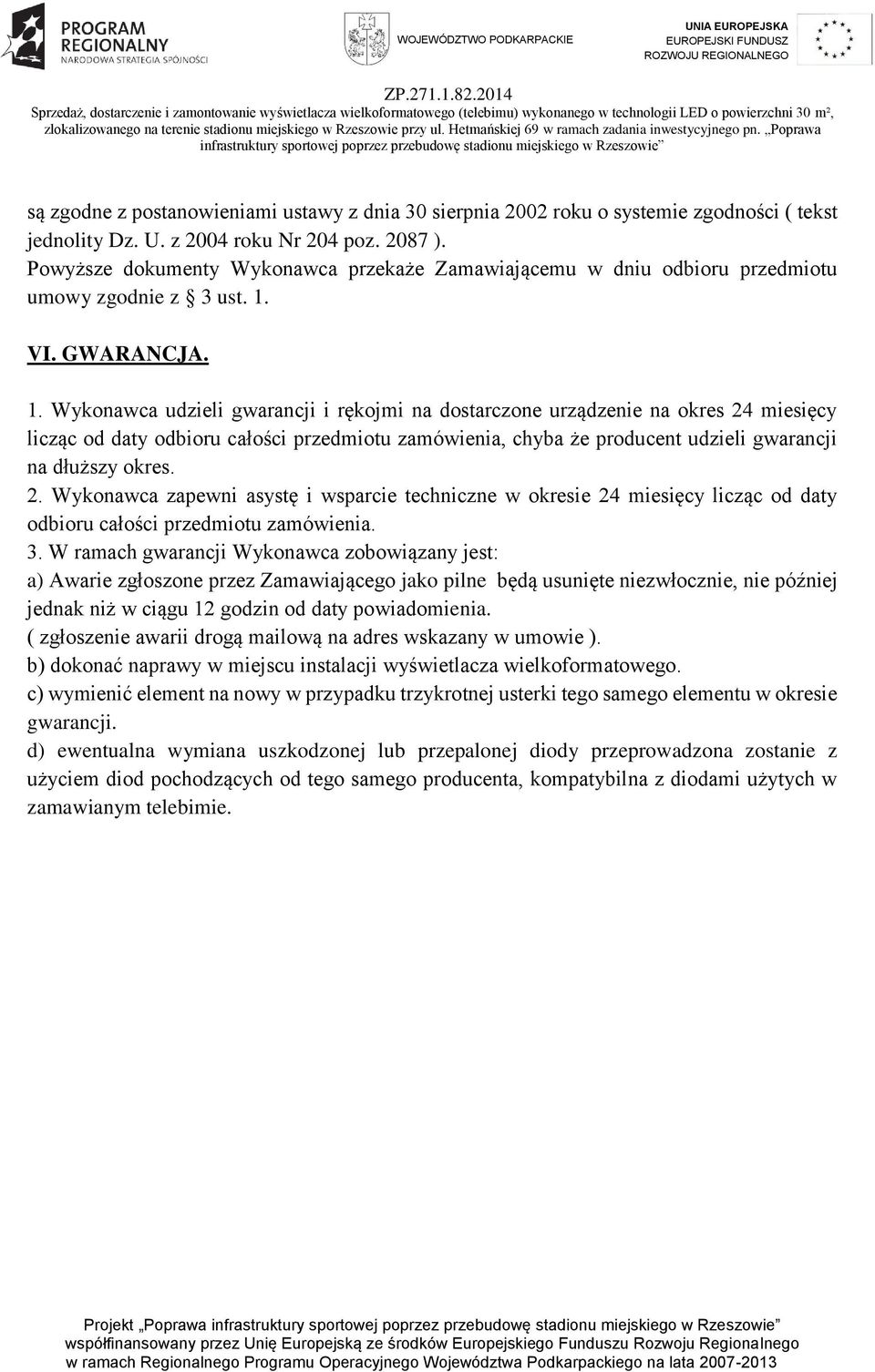

5 są zgodne z postanowieniami ustawy z dnia 30 sierpnia 2002 roku o systemie zgodności ( tekst jednolity Dz. U. z 2004 roku Nr 204 poz ). Powyższe dokumenty Wykonawca przekaże Zamawiającemu w dniu odbioru przedmiotu umowy zgodnie z 3 ust. 1. VI. GWARANCJA. 1. Wykonawca udzieli gwarancji i rękojmi na dostarczone urządzenie na okres 24 miesięcy licząc od daty odbioru całości przedmiotu zamówienia, chyba że producent udzieli gwarancji na dłuższy okres. 2. Wykonawca zapewni asystę i wsparcie techniczne w okresie 24 miesięcy licząc od daty odbioru całości przedmiotu zamówienia. 3. W ramach gwarancji Wykonawca zobowiązany jest: a) Awarie zgłoszone przez Zamawiającego jako pilne będą usunięte niezwłocznie, nie później jednak niż w ciągu 12 godzin od daty powiadomienia. ( zgłoszenie awarii drogą mailową na adres wskazany w umowie ). b) dokonać naprawy w miejscu instalacji wyświetlacza wielkoformatowego. c) wymienić element na nowy w przypadku trzykrotnej usterki tego samego elementu w okresie gwarancji. d) ewentualna wymiana uszkodzonej lub przepalonej diody przeprowadzona zostanie z użyciem diod pochodzących od tego samego producenta, kompatybilna z diodami użytych w zamawianym telebimie. Projekt Poprawa
