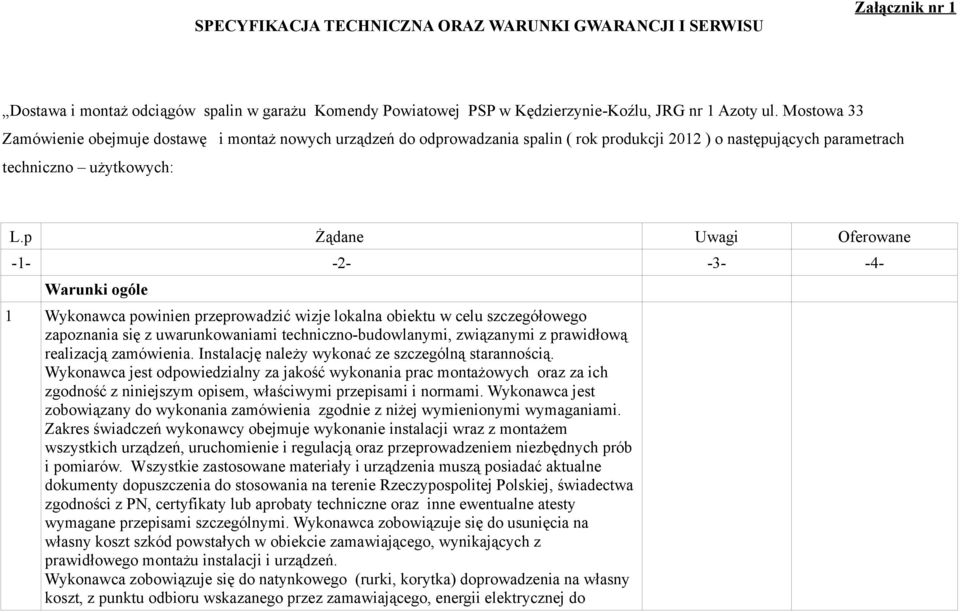

1 SPECYFIKACJA TECHNICZNA ORAZ WARUNKI GWARANCJI I SERWISU Załącznik nr 1 Dostawa i montaż odciągów spalin w garażu Komendy Powiatowej PSP w Kędzierzynie-Koźlu, JRG nr 1 Azoty ul. Mostowa 33 Zamówienie obejmuje dostawę i montaż nowych urządzeń do odprowadzania spalin ( rok produkcji 2012 ) o następujących parametrach techniczno użytkowych: L.p Żądane Uwagi Oferowane Warunki ogóle 1 Wykonawca powinien przeprowadzić wizje lokalna obiektu w celu szczegółowego zapoznania się z uwarunkowaniami techniczno-budowlanymi, związanymi z prawidłową realizacją zamówienia. Instalację należy wykonać ze szczególną starannością. Wykonawca jest odpowiedzialny za jakość wykonania prac montażowych oraz za ich zgodność z niniejszym opisem, właściwymi przepisami i normami. Wykonawca jest zobowiązany do wykonania zamówienia zgodnie z niżej wymienionymi wymaganiami. Zakres świadczeń wykonawcy obejmuje wykonanie instalacji wraz z montażem wszystkich urządzeń, uruchomienie i regulacją oraz przeprowadzeniem niezbędnych prób i pomiarów. Wszystkie zastosowane materiały i urządzenia muszą posiadać aktualne dokumenty dopuszczenia do stosowania na terenie Rzeczypospolitej Polskiej, świadectwa zgodności z PN, certyfikaty lub aprobaty techniczne oraz inne ewentualne atesty wymagane przepisami szczególnymi. Wykonawca zobowiązuje się do usunięcia na własny koszt szkód powstałych w obiekcie zamawiającego, wynikających z prawidłowego montażu instalacji i urządzeń. Wykonawca zobowiązuje się do natynkowego (rurki, korytka) doprowadzenia na własny koszt, z punktu odbioru wskazanego przez zamawiającego, energii elektrycznej do

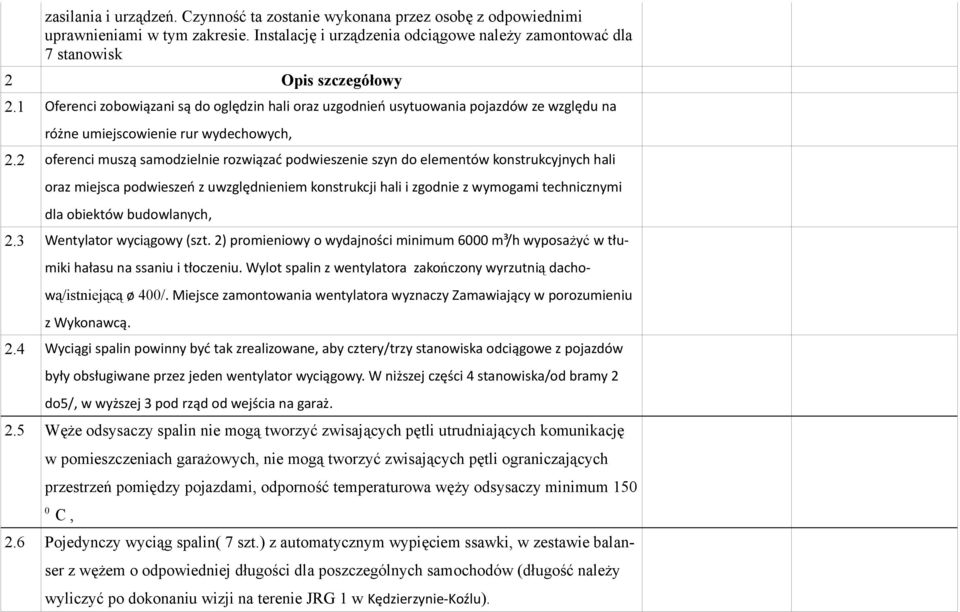

2 zasilania i urządzeń. Czynność ta zostanie wykonana przez osobę z odpowiednimi uprawnieniami w tym zakresie. Instalację i urządzenia odciągowe należy zamontować dla 7 stanowisk 2 Opis szczegółowy 2.1 Oferenci zobowiązani są do oględzin hali oraz uzgodnień usytuowania pojazdów ze względu na różne umiejscowienie rur wydechowych, 2.2 oferenci muszą samodzielnie rozwiązać podwieszenie szyn do elementów konstrukcyjnych hali oraz miejsca podwieszeń z uwzględnieniem konstrukcji hali i zgodnie z wymogami technicznymi dla obiektów budowlanych, 2.3 Wentylator wyciągowy (szt. 2) promieniowy o wydajności minimum 6000 m³/h wyposażyć w tłumiki hałasu na ssaniu i tłoczeniu. Wylot spalin z wentylatora zakończony wyrzutnią dachową/istniejącą ø 400/. Miejsce zamontowania wentylatora wyznaczy Zamawiający w porozumieniu z Wykonawcą. 2.4 Wyciągi spalin powinny być tak zrealizowane, aby cztery/trzy stanowiska odciągowe z pojazdów były obsługiwane przez jeden wentylator wyciągowy. W niższej części 4 stanowiska/od bramy 2 do5/, w wyższej 3 pod rząd od wejścia na garaż. 2.5 Węże odsysaczy spalin nie mogą tworzyć zwisających pętli utrudniających komunikację w pomieszczeniach garażowych, nie mogą tworzyć zwisających pętli ograniczających przestrzeń pomiędzy pojazdami, odporność temperaturowa węży odsysaczy minimum C, 2.6 Pojedynczy wyciąg spalin( 7 szt.) z automatycznym wypięciem ssawki, w zestawie balanser z wężem o odpowiedniej długości dla poszczególnych samochodów (długość należy wyliczyć po dokonaniu wizji na terenie JRG 1 w Kędzierzynie-Koźlu).

3 2.7 Każdy z pojedynczych wyciągów spalin połączony z głównym kanałem odciągowym prowadzącym do wentylatora wyciągowego. Kanały wykonane z blachy kwasoodpornej, aluminiowej lub stalowej ocynkowanej(długość należy wyliczyć sobie po dokonaniu wizji na terenie JRG 1 w Kędzierzynie-Koźlu).Główny kanał z wyższej części powinien być przygotowany pod podpięcie jeszcze trzech stanowisk wyciągowych. 2.8 Urządzenie powinno być wyposażone w ssawki odciągowe z automatycznym wypięciem (7 szt.), mocowana magnetycznie do karoserii pojazdu, 2.9 Ssawka musi wyczepić się w okolicy bramy wyjazdowej, jednak nie wcześniej niż 50 cm przed płaszczyzną bramy Ssawka po automatycznym odczepieniu się od pojazdu nie może opadać luźno na podłogę i nie może być ciągniona po podłodze podczas automatycznego ściągania węża do położenia wyjściowego Ssawka musi być wykonana z materiałów, które w razie przypadkowego uderzenia o pojazd bezpiecznie się od niego odbije nie uszkadzając karoserii pojazdu średnica ssawki, a także jej konstrukcja powinna umożliwiać zassanie do układu wolnego (zimnego powietrza) celem schłodzenia spalin i przewodów, 2.13 Należy wykonać niezbędną instalację elektryczną i sterującą wyprowadzając napięcie ze skrzynki bezpiecznikowej Włączanie i wyłączenie wentylatorów: - włączanie automatycznie w chwili uruchomienia bramy wjazdowej, dla każdego stano

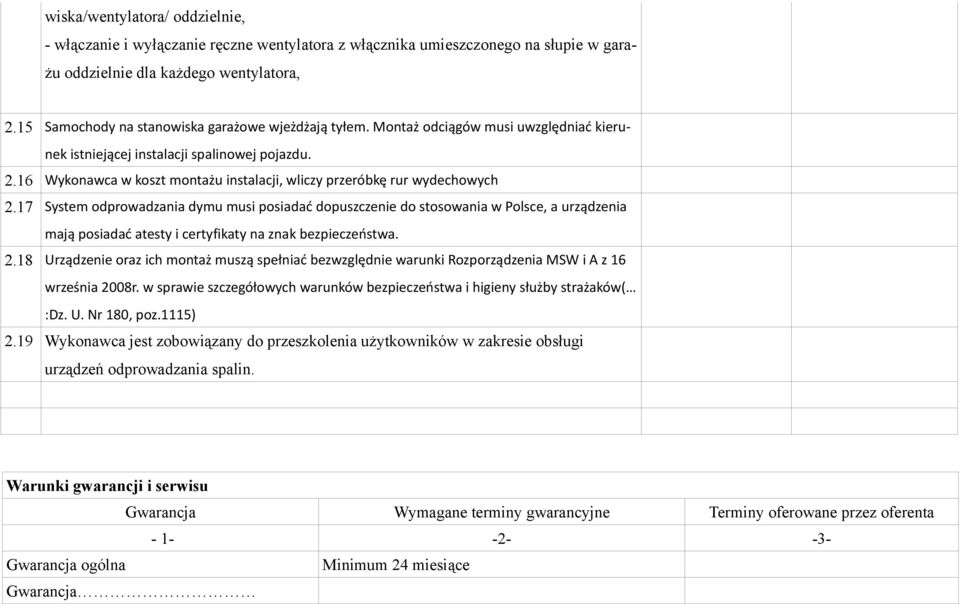

4 wiska/wentylatora/ oddzielnie, - włączanie i wyłączanie ręczne wentylatora z włącznika umieszczonego na słupie w garażu oddzielnie dla każdego wentylatora, 2.15 Samochody na stanowiska garażowe wjeżdżają tyłem. Montaż odciągów musi uwzględniać kierunek istniejącej instalacji spalinowej pojazdu Wykonawca w koszt montażu instalacji, wliczy przeróbkę rur wydechowych 2.17 System odprowadzania dymu musi posiadać dopuszczenie do stosowania w Polsce, a urządzenia mają posiadać atesty i certyfikaty na znak bezpieczeństwa Urządzenie oraz ich montaż muszą spełniać bezwzględnie warunki Rozporządzenia MSW i A z 16 września 2008r. w sprawie szczegółowych warunków bezpieczeństwa i higieny służby strażaków( :Dz. U. Nr 180, poz.1115) 2.19 Wykonawca jest zobowiązany do przeszkolenia użytkowników w zakresie obsługi urządzeń odprowadzania spalin. Warunki gwarancji i serwisu Gwarancja Wymagane terminy gwarancyjne Terminy oferowane przez oferenta Gwarancja ogólna Minimum 24 miesiące Gwarancja

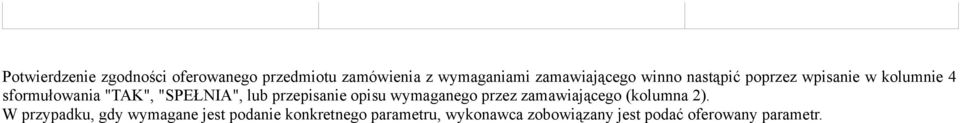

5 Potwierdzenie zgodności oferowanego przedmiotu zamówienia z wymaganiami zamawiającego winno nastąpić poprzez wpisanie w kolumnie 4 sformułowania "TAK", "SPEŁNIA", lub przepisanie opisu wymaganego przez zamawiającego (kolumna 2). W przypadku, gdy wymagane jest podanie konkretnego parametru, wykonawca zobowiązany jest podać oferowany parametr.
