WSCAD. Wykład 2. Obsługa środowiska Struktura menu

Transkrypt

1 WSCAD Wykład 2 Obsługa środowiska Struktura menu 1

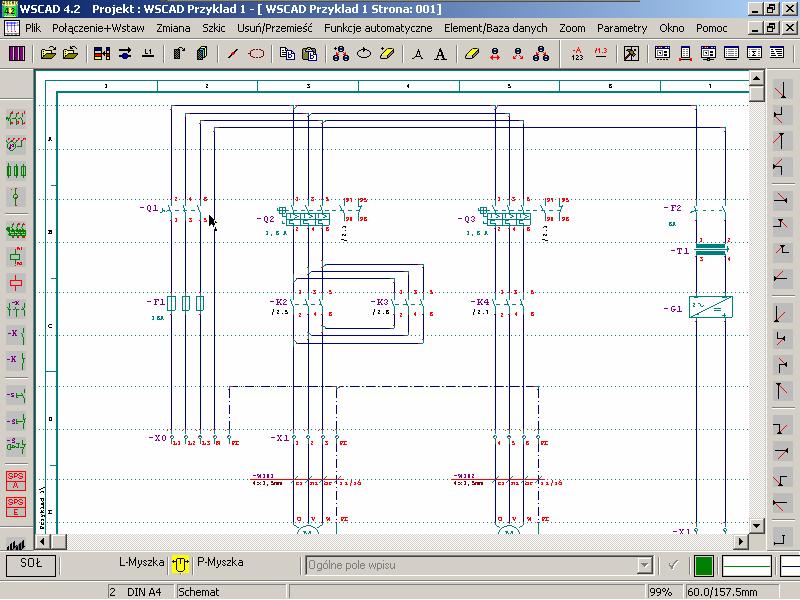

2 Widok głównego okna programu Pasek menu Listwa komend Okno rysunkowe Listwa informacyjna Listwa elementów Listwa stanu 2

3 Listwy narzędzi Listwy narzędzi umoŝliwiają szybki i bezpośredni dostęp do określonych funkcji. Wygląd przycisków umoŝliwia intuicyjne rozpoznanie akcji przypisanej danemu przyciskowi. W programie WSCAD dla Windows 4.2 moŝna praktycznie dowolnie zestawiać listwy narzędzi. KaŜdą listwę narzędzi moŝna na trwałe umocować na jednym brzegu ekranu (ang. docking) lub pozycjonować jako samodzielne okno. MoŜna oczywiście stworzyć wiele listew narzędzi, usuwać przyciski z listwy, przesuwać lub wstawiać nowe. 3

4 Pierwszy typ: Listwy komend Jednym kliknięciem prawym przyciskiem myszki na pasek tytułu programu WSCAD dla Windows 4.2 aktywujemy listwy komend. Listwy komend słuŝą do szybkiego wywoływania komend, które musiałyby być wywoływane z menu. MoŜna tworzyć grupy komend, powiązane z sobą funkcyjnie. Dla kaŝdej z komend istnieje wewnątrz WSCAD dla Windows 4.2 symbol graficzny (ikona), który wyświetlony zostanie automatycznie, jeśli dokona się przypisania przycisku. Obraz przycisków z listwy komend powiązany jest z treścią komendy. Jeśli komenda nie jest dostępna (czyli przedstawiona w menu na szaro), wówczas przycisk teŝ jest szary i nie moŝe być naciśnięty". 4

5 Drugi typ: Listwy bibliotek Jednym kliknięciem prawym przyciskiem myszki na pasek tytułu programu WSCAD aktywujemy listwy bibliotek. W listwach bibliotek kaŝdemu przyciskowi przyporządkowany jest element z dowolnej biblioteki. Poprzez zwykłe kliknięcie myszką uruchamia się wczytanie elementu, który moŝna natychmiast lokować na rysunku. TakŜe i tutaj moŝna dowolnie przypisać przycisk do elementu, czego dokonuje się w edytorze elementów. W ten sposób moŝna bardzo łatwo przypisać przyciski takŝe i symbolom stworzonym samodzielnie. PoniewaŜ system moŝe zarządzać max. 200 róŝnymi listwami narzędzi, moŝna zestawić sobie wiele listew i aktywować je wg potrzeb. 5

6 Listwa informacyjna Na lewym końcu listwy znajduje się pole informujące o stanie funkcji Skoku [S], Trybu ortogonalnego [O] i Łączenia automatycznego [Ł]. Obok wyświetlane są informacje o funkcjach przycisków myszki, jeśli właśnie realizowana jest jakaś komenda. W ten sposób uŝytkownik jest zawsze, z wyprzedzeniem informowany o tym, jaką funkcję moŝna wywołać danym przyciskiem myszki. Najwięcej miejsca zajmuje pole dialogowe dla danych tekstowych. Zawsze, gdy WSCAD oczekuje na dane od uŝytkownika (np. opis funkcji), następuje aktywacja tego pola i zostaje wyróŝnione kolorem. 20 ostatnio wprowadzone teksty są zapamiętywane i kaŝdy z nich moŝna wywołać z listy. 6

7 Kolejne pole zawiera informację o aktualnym kolorze. WSCAD udostępnia 16 kolorów, przy czym kolory te moŝna definiować samodzielnie. Kliknięcie tego pola otwiera je, umoŝliwiając szybką i wygodną zmianę koloru. Nastęne pole, pozwala zmienić rodzaj linii. Po kliknięciu tego pola pojawia się lista predefiniowanych rodzajów linii. Pole to pełni jeszcze jedną funkcję - jeśli klinie się je prawym przyciskiem myszki, pojawia się lista grubości linii. Listwę informacyjną moŝna ulokować na górnej krawędzi ekranu lub wyświetlać jako samodzielne okno. By zrobić więcej miejsca na ekranie moŝna listwę ukryć. W przypadku konieczności wprowadzenia danych tekstowych listwa ta pojawi się automatycznie, a po wprowadzeniu danych zostanie ponownie ukryta. Linia stanu zawiera informacje o współrzędnych, formacie arkusza, rozmiarze wolnej pamięci rysunku, dodatkowo na jej lewym końcu wyświetlana jest informacja o komendzie. 7

8 Obsługa myszy Kliknięcie lewego przycisku myszki jest zatwierdzeniem (jak <ENTER>) podejmowanej akcji. Funkcje wewnętrzne WSCAD pozwalają, na przerwanie komendy prawym przyciskiem myszki (<ESC>), co jednak nie dotyczy menu głównego, poniewaŝ funkcje podstawowe Windows nie wykorzystują tego przycisku. W zaleŝności od tego jaki obiekt wskazywany jest kursorem, pojawia się menu podręczne, właściwe dla danego obiektu. Dotyczy to zarówno elementów znajdujących się na rysunku, jak równieŝ przycisków w listach narzędzi. Trzymając przyciśnięty lewy przycisk myszy i rysując prostokątny obszar moŝna zaznaczyć elementy do edycji. Po zwolnieniu przycisku myszki, wszystkie obiekty znajdujące się wewnątrz wskazanego obszaru zostaną wyróŝnione kolorem. By obszar ponownie 'odznaczyć', wystarczy kliknąć gdziekolwiek na polu rysunkowym. 8

9 Trzymając wciśnięty klawisz <Ctrl> i przesuwając kursor myszy następuje automatyczne przesuwanie zawartości ekranu (wyświetlanego fragmentu rysunku), jeśli kursor znajdzie się na krawędzi pola rysunkowego (tzw. 'Panning'). Naciśnięcie prawego przycisku myszki aktywuje, menu Cecha obiektu, które dotyczy obiektu wskazywanego kursorem. Jeśli kursor wskazuje np. element, to pojawia się wówczas menu Parametrów Elementu i inne komendy dotyczące obiektów. Jeśli kliknie się obszar obok listwy narzędzi, to otwiera się menu umoŝliwiające jej ukrycie lub wyświetlenie (przełącznik). Kliknięcie prawym przyciskiem myszy na elemencie listwy bibliotek otwiera menu edycji listwy bibliotek. 9

10 Znaczenie klawiszy funkcyjnych: Klawisz Funkcja F1 Wywołanie pomocy online F2 Zoom in (Powiększenie) F3 Zoom out (Pomniejszenie) F4 Zoom dopasuj (Dopasowanie do okna) CTRL-F4 Zoom 1:1 przejmuje format arkusza ALT-F4 Zakończenie programu F5 Skok kursora włącz / wyłącz F6 Tryb ortogonalny włącz / wyłącz F7 Siatka włącz / wyłącz F8 Wyświetlanie współrzędnych w mm / cal F9 Początek układu współrzędnych bezwzględny / względny F10 Łączenie automatyczne włącz./wyłącz F11 OdświeŜanie ekranu F12 Tryb pełnego ekranu 10

11 Funkcje klawiatury: Cztery klawisze sterowania kursorem aktywne są podczas przemieszczania myszki. Czasami wygodniej jest pozycjonować kursor klawiszami niŝ myszką. Przy wciśniętym klawiszu <CTRL> ruch kursora ulega przyspieszeniu. Klawisz <ENTER> ma najczęściej taką samą funkcję co lewy przycisk. Klawiszami <PageUp> lub <PageDown> moŝna kartkować projekt. Kombinacja klawiszy <CTRL-C> umoŝliwia kopiowanie elementów z wybranego obszaru, tzn. przenoszenie wybranych elementów do schowka Windows. Kombinacja <CTRL-V> lub <INSERT> wstawia na rysunek zawartość schowka. Działanie tej funkcji jest toŝsame z działaniem komendy 'Wstaw blok'. <CTRL-X> lub <DEL> usuwa elementy ze wskazanego obszaru. 11

12 <CTRL-Z> wywołuje funkcję UNDO. <CTRL-O> otwieramy okno dialogowe wczytywania pliku. <CTRL-P> otwieramy okno dialogowe wydruku. <CTRL-S> zamykamy plik. <CTRL-H>przywołujemy informacje o WSCAD. <ALT-F4>zamykamy program. 12

13 Nawigator adresów krosowych Nawigator adresów krosowych, w wersji automatycznej i wersji Mega, umoŝliwia natychmiastowe przejście do fragmentu rysunku, na którym znajduje się wskazany adres krosowy. Nie ma przy tym znaczenia, czy fragment ten jest na tym samym arkuszu, czy innym, czy nawet w innym projekcie częściowym. Pojedyncze kliknięcie prawego przycisku myszki na tekście adresu krosowego wystarcza, by uruchomić nawigator adresów krosowych, który błyskawicznie przywoła na ekran poszukiwany fragment. Arkusz, na którym znajduje się kontynuacja, wczytywany jest w okno rysunkowe. Jeśli arkusz ten wyświetlany jest w innym oknie (moŝe być nawet ukryty), wówczas okno jest aktywowane. W kaŝdym przypadku kursor pozycjonowany jest na właściwym miejscu. Nawigator adresów krosowych rozpoznaje adresy krosowe na przewodach w wersji automatycznej a dodatkowo w wersji Mega adresy krosowe przy stycznikach (między zestykami i łącznikami) i przy SPS (między elementem głównym i pobocznym). 13

14 Struktura menu Plik Połączenie+Wstaw Zmiana Szkic Usuń/Przemieść Funkcje automatyczne Element/Baza danych Zoom Parametry Okno Pomoc 14

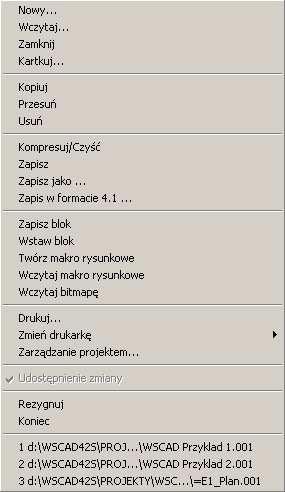

15 Plik W menu Plik znajdują się wszystkie polecenia i komendy do tworzenia nowych projektów, zarządzania istniejącymi projektami i tworzenia nowych arkuszy dla danych projektów. MoŜna zapisywać, tworzyć kopie bezpieczeństwa i przeprowadzać czyszczenie plików, ale teŝ wydrukować dane projektów na drukarkę lub ploterze. 15

16 Nowy... sporządzanie nowego rysunku. Wczytaj... wczytanie pliku rysunkowego. Zamknij zamknięcie pliku rysunkowego. Kartkuj wyświetlenie okna dialogowego pozwalającego wybrać dowolną stronę aktywnego projektu Kopiuj kopiowanie aktualnego rysunku Przesuń Przesunięcie zestawu rysunków Usuń usuwanie rysunków Kompresuj/Czyść wykasowanie usuniętych elementów Zapisz zapis rysunku Zapisz jako... zapis rysunku pod inną nazwą Zapis w formacie 4.1 zapis aktualnego rysunku w formacie 4.1 pod inną nazwą Zapisz blok zapisanie bloku rysunkowego do pliku 16

17 Wstaw blok wczytanie bloku rysunkowego z pliku Twórz makro rysunkowe zapisanie makra rysunkowego do pliku Wczytaj makro rysunkowe Wczytaj bitmapę Drukuj... Zmień drukarkę Zarządzanie projektem... zarządzanie wszystkimi projektami i plikami Udostępnienie zmiany odblokowanie moŝliwości wprowadzania zmian do projektu Rezygnuj - zamknięcie program po zapytaniu, czy ma zostać zamknięty bez zapisania aktualnych zmian. Koniec - kończenie pracy z zapisem rysunków i zamknięcie projektu 1 d:\wscad42s\proj...\wscad Przykład ostatnio otwierany rysunek 17

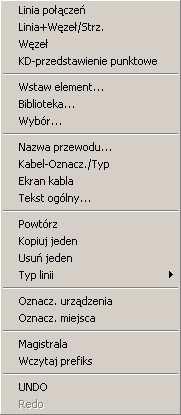

18 Menu Połączenie+Wstaw 18

19 Linia połączeń rysowanie linii połączeń Linia+Węzeł/Strz rysowanie linii połączeń ze strzałką Węzeł rysowanie węzła połączenia KD-przedstawienie punktowe przedstawienie na ekranie 3-biegunowych elementów kierunku drutowania w postaci punktów. Wstaw element... wstawianie elementu z biblioteki Biblioteka... wybór biblioteki elementów Wybór... określenie kryteriów wyboru elementów z bazy danych, przy uaktywnianiu tej opcji pojawia się okno dialogowe pozwalające wprowadzić filtry ograniczające ilość wyświetlanych elementów z bazy danych przy wstawianiu elementu do rysunku. Nazwa przewodu... nadawanie nazwy liniom połączeń Kabel-Oznacz./Typ rysowanie kabla Ekran kabla rysowanie ekranu kabla 19

20 Tekst ogólny... podanie i umieszczenie na rysunku dowolnego tekstu Powtórz powtórzenie ostatniej komendy rysowania Kopiuj jeden kopiowanie wybranego elementu w dowolne miejsce arkusza Usuń jeden usunięcie wybranego elementu Typ linii > - ustawienie rodzaju linii i uaktywnienie trybu rysowania połączenia Oznacz. urządzenia umieszczenie oznaczenia urządzenia, wykorzystywanego do tworzenia grup wewnątrz projektu Oznacz. miejsca umieszczenie oznaczenia miejsca Magistrala rysowanie magistrali Wczytaj prefiks wybór przedrostka elementu (np. 74LS, 74ACT LS00..) UNDO cofnięcie operacji Redo odtworzenie cofniętej operacji 20

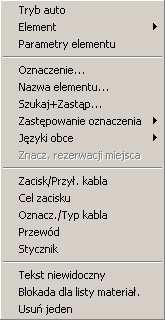

21 Menu Zmiana 21

22 Tryb auto Element > Obudowa zmiana kształtu elementu; Przyłącza; Część aktywna; Numer pinu zmiana numerów pinów; Typ elementu zmiana typu elementu Parametry elementu zmiana parametrów wybranego elementu Oznaczenie... zmiana oznaczeń dla wybranych elementów Nazwa elementu... Zacisk/Przył. kabla zmiana numerów zacisków i kabli Cel zacisku zmiana celu zacisku Blokada dla listy materiał. ustawienie nie umieszczania elementu na liście materiałowej 22

23 Menu Szkic Komendy z tej grupy uŝywane są do poprawy optycznego wyglądu projektu (np. do narysowania logo firmy). Wszystkie elementy utworzone rozkazami z grupy Szkic nie są rozpoznawane przez funkcje automatyczne, nie mają więc Ŝadnego wpływu na połączenia elektryczne! Okrąg (części) > Okrąg; Półokrąg; Ćwiartka okręgu; Łuk okręgu; - rysowanie obiektu typu okrąg lub jego części Tyb lini > - wybór rodzaju lini 23

24 Menu Usuń/Przemieść Menu Funkcje automatyczne 24

25 Menu Element/Baza danych Menu Zoom 25

26 Menu Parametry Menu Okno Menu Pomoc 26

27 Zarządzanie projektem Moduł zarządzania projektem umoŝliwia: przedstawienie struktury projektów, wprowadzenie danych dotyczących aktualnie otwartego projektu, szybki podgląd rysunków projektu zarządzanie wersjami projektu zarządzanie stanem zmian 27

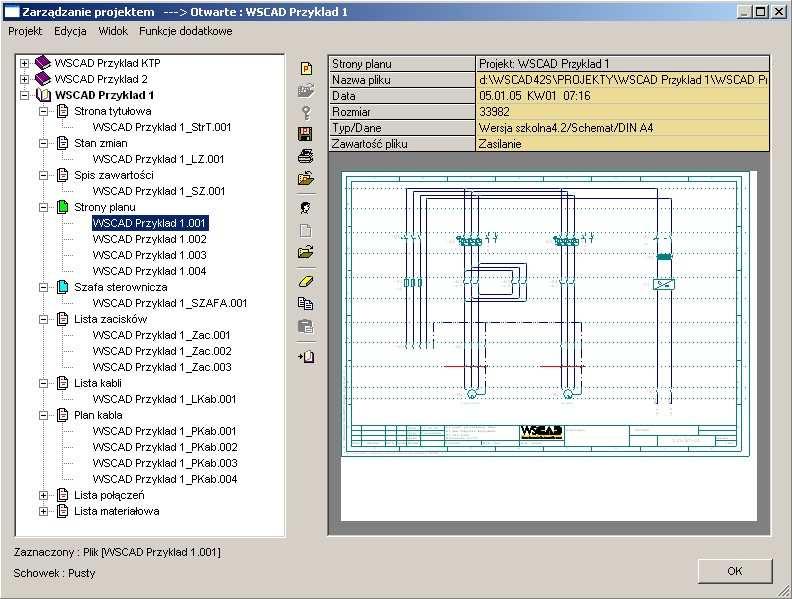

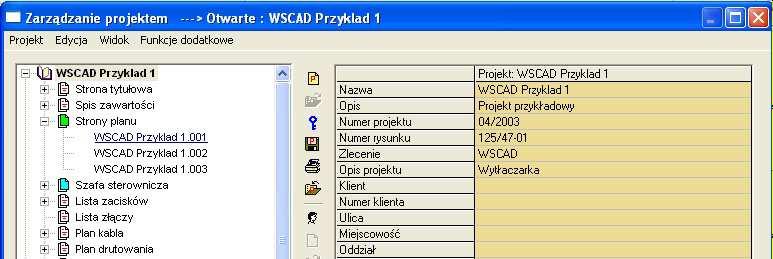

28 Widok okna głównego W wierszu nagłówka widoczny jest zawsze aktualny status. (tu np. => Otwarty: WSCAD Przykład 1, co oznacza, Ŝe projekt WSCAD Przykład 1 jest w danej chwili otwarty). W lewym oknie roboczym widoczna jest struktura projektu z nazwą projektu i poszczególnymi katalogami zbiorczymi. W prawym oknie roboczym znajdują się pola ustawień projektu, względnie danych dot. wybranego projektu, podgrupy, bądź wybranego pliku. Na dole, w ramce okna roboczego widoczny jest zaznaczony w danej chwili obiekt oraz zawartość schowka systemu Windows. Tu znajdują się takŝe wskazówki dot. wykonywanego aktualnie polecenia lub funkcji. 28

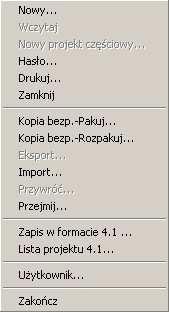

29 Menu Projekt 29

30 Menu Edycja Menu Widok 30

31 Menu Funkcje dodatkowe 31

32 Pasek narzędziowy Nowy projekt Otwórz projekt Hasło Zapisz dane projektu Wydrukuj projekt Zamknij projekt UŜytkownik programu Twórz nowy Plik otwórz Usuń Kopiuj Wstaw Do otwartego projektu 32

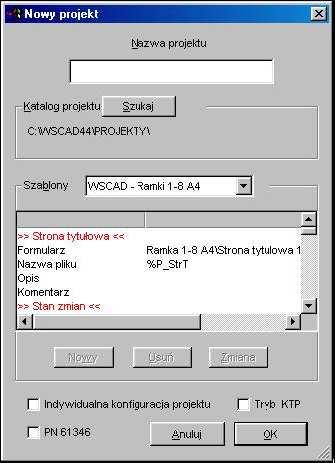

33 Tworzenie nowego projektu Aby utworzyć nowy projekt, naleŝy uruchomić funkcję zarządzania projektem i wybrać polecenie menu Projekt / Nowy. Pojawi się okno dialogowe Nowy projekt. Aby nie dokonywać za kaŝdym razem generalnych ustawień dotyczących projektu, jak np. ramki rysunkowej wykorzystywanej w schematach, formularzy dla określonych list, w WSCAD dla Windows korzysta się z szablonów. Szablony zapewniają uzyskanie jednolitej struktury kaŝdego projektu. Wybranie szablonu umoŝliwia jednoczesne przypisanie kompletnych danych dot. poszczególnych plików oraz ramki rysunkowej i formularzy dla wszystkich typów plików. Zapisane w tych szablonach opisy i komentarze zostaną równieŝ przejęte do projektu. MoŜna je potem wykorzystać w formularzach (np. strona tytułowa). 33

34 Tworzenie nowego projektu PN Ta opcja umoŝliwia korzystanie z nowych bibliotek EN PN w nowym projekcie. Po standardowej instalacji programu WSCAD, biblioteki PN znajdują się w katalogu ustawionym w konfiguracji Parametry / Ogólnie / Katalogi / pole Biblioteki PN Opcja Indywidualna konfiguracja projektu pozwala na określenie, czy projekt korzysta ze specyficznych plików konfiguracyjnych (WS_PRJ43.INI w katalogu projektu), czy teŝ chcemy pracować w konfiguracji globalnej (WS_WIN43.INI oraz WS_PRJ43.INI w katalogu systemowym Windows). Opcja KTP (kombinacja projektów częściowych) powoduje przekształcenie projektu w projekt KTP. 34

35 Przypisywanie danych klienta Dane klienta moŝna przejąć do aktualnego projektu z zarządzania projektem. Zaznaczamy w lewym oknie roboczym modułu zarządzania projektem nazwę projektu. Dwukrotne kliknięcie pola Klient lub Numer klienta po prawej stronie okna spowoduje otwarcie pliku klientów. Wybieramy zbiór informacji, które mają zostać przejęte, poprzez kliknięcie określonej pozycji w bazie danych. Następnie klikamy przycisk Przejmij w oknie dialogowym Plik klientów. 35

36 Przypisywanie danych klienta W wyniku następuje uzupełnienie pól wybranego projektu danymi klienta z zarządzania projektem. NaleŜy zwrócić uwagę na to, czy zaznaczony projekt jest rzeczywiście projektem, któremu chcemy przypisać dane klienta. Nie ma tutaj znaczenia, który projekt jest aktualnie otwarty! 36

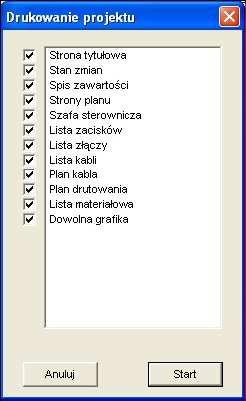

37 Drukowanie projektu Z modułu zarządzania projektem moŝna drukować wyłącznie otwarte projekty. Proces drukowania zostaje uaktywniony przez wybranie polecenia menu Projekt / Drukuj. Pojawia się okno dialogowe zawierające listę wszystkich dostępnych typów plików, umoŝliwiające dokonanie wyboru, które typy plików mają być drukowane. Wybrane typy plików mogą być drukowane wyłącznie w całości!!! Po wciśnięciu przycisku Start ponownie tworzona jest lista plików, które zostaną wydrukowane. 37

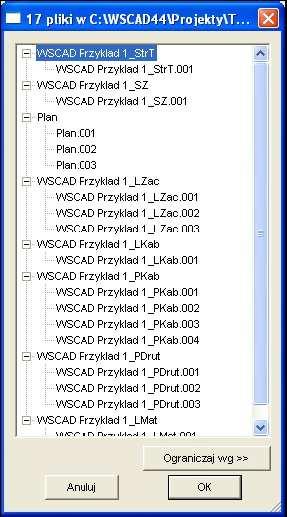

38 Drukowanie projektu Wydrukowane zostaną wówczas wyłącznie pliki, których data zgodna jest z określonym filtrem. MoŜna takŝe wybrać pliki utworzone danego dnia, jak równieŝ przed lub po wybranej dacie, moŝna takŝe określić przedział czasowy. np. po i przed Na koniec, dla kontroli w oknie dialogowym widoczne są wyłącznie te pliki, które zostaną wydrukowane. Po zatwierdzeniu wyboru przyciskiem OK, pojawia się okno dialogowe Wydruk, w którym moŝna dokonać ewentualnych ustawień sterownika drukarki oraz uruchomić proces drukowania. 38

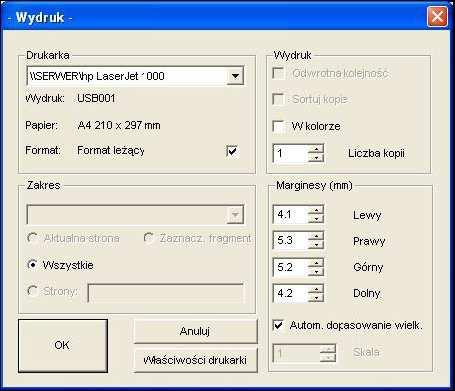

39 Drukowanie projektu 39

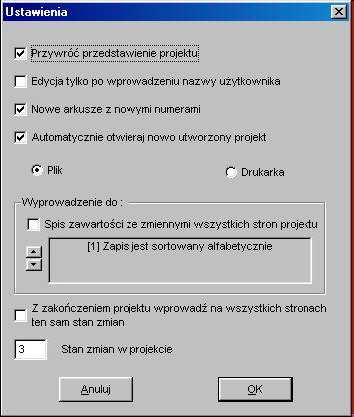

40 Ustawienia projektu Funkcje dodatkowe / Ustawienia Opcja Przywróć przedstawienie projektu powoduje, Ŝe moduł zarządzania projektem zostanie otwarty w takim samym stanie, w jakim znajdował się przed zamknięciem. Opcja Edycja tylko po wprowadzeniu nazwy uŝytkownika powoduje, Ŝe przed otwarciem projektu pojawia się okno dialogowe, w którym naleŝy ręcznie wprowadzić nazwę uŝytkownika, bądź wybrać z listy istniejących uŝytkowników. Opcja Nowe arkusze z nowymi numerami nadzoruje na bieŝąco aktualne katalogi projektu, kontrolując czy i które pliki są juŝ w nich zapisane. Jeśli tworzone są nowe strony planu, a w katalogu projektu znajdują się juŝ pliki o takich samych nazwach, wówczas rozszerzenie nazwy pliku zmieniane jest na kolejny wolny numer arkusza. Przykład Sterowanie.001 i Sterowanie.002 juŝ istnieją, w związku z czym kolejny plik otrzyma nazwę Sterowanie

41 Ustawienia projektu Funkcje dodatkowe / Ustawienia JeŜeli opcja Automatycznie otwieraj nowo utworzony projekt jest aktywna, wówczas po kaŝdym utworzeniu nowego projektu jest on automatycznie otwierany. MoŜna wybrać, czy listy (lista zacisków, lista materiałowa itd.) mają być eksportowane do pliku, czy teŝ wysyłane bezpośrednio na drukarkę. Opcja Z zakończeniem projektu wprowadź na wszystkich stronach ten sam stanu zmian powoduje, Ŝe na wszystkie strony projektu zostanie wstawiony ten sam stan zmian. Opcja Stan zmian w projekcie wpływa na przedstawienie danych dot. stanu zmian na schematach i listach, które mogą przedstawiać np. tylko 3 stany zmian (jednocześnie moŝna zarządzać maks. 15 stoma). 41
