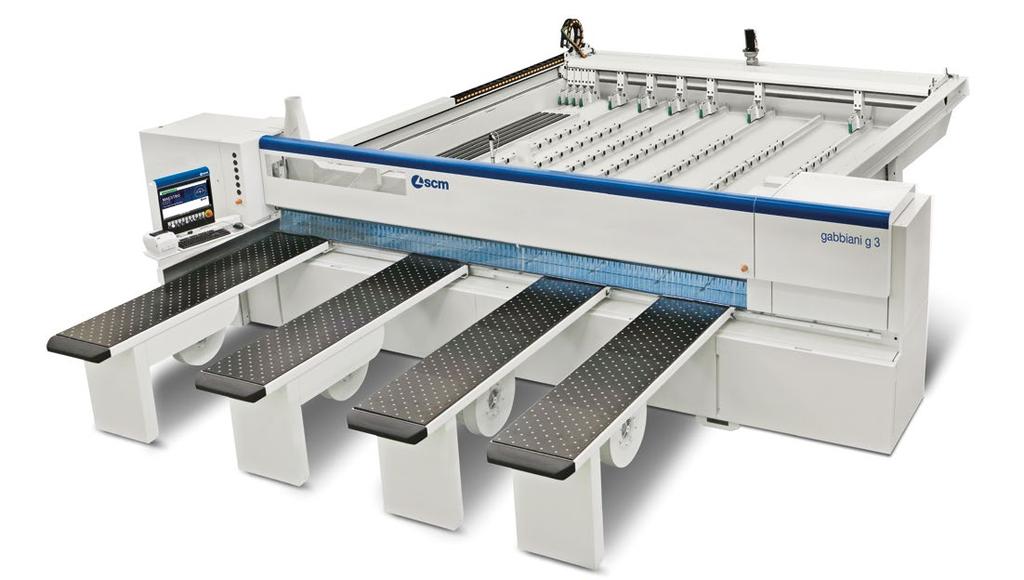

4 gabbiani g 3/gt 3 przemysłowe pilarki panelowe gabbiani g 3/gt 3 to najbardziej zaawansowana seria maszyn do rozkroju płyt. Zaprojektowana do pracy ciągłej. Wyposażona w najnowocześniejsze systemy i agregaty pozwalające w wydajny sposób uzyskać najwyższą dostępną na rynku jakość cięcia. gabbiani g 3/gt 3 są wyposażone w nowoczesny system EASY & RESPONSIVE pozwalający na włączenie maszyny do tzw. komórki produkcyjnej zgodnej z filozofią produkcji 4.0 utrzymując przy tym najwyższe standardy jakości. gabbiani g gt g gt g gt Wymiary cięcia mm 3200/3800/ /3800/ /3800/ /3800/ 4500/ /3800/ /3800/ 4500/5600 Wystawanie piły mm Moc silnika głównego kw (Hp) 15 (20) 15 (20) 18 (25) 18 (25) 18 (25) 18 (25) Prędkość wózka piły m/min Prędkość dopychacza m/min

5 O5

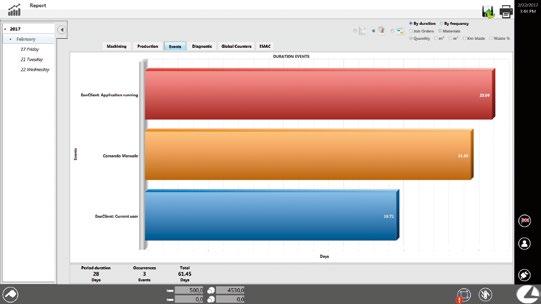

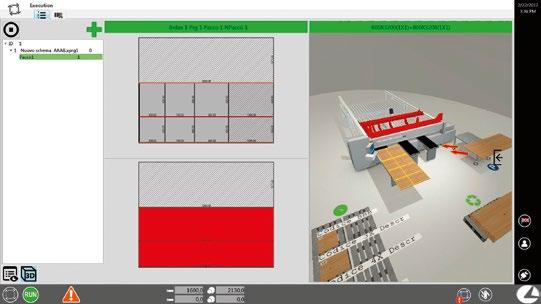

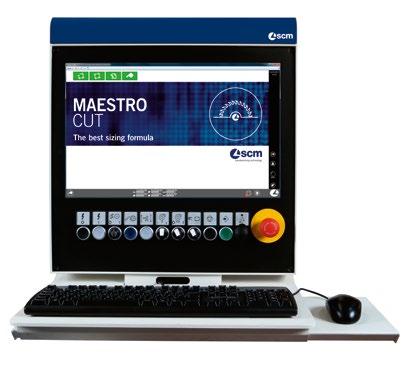

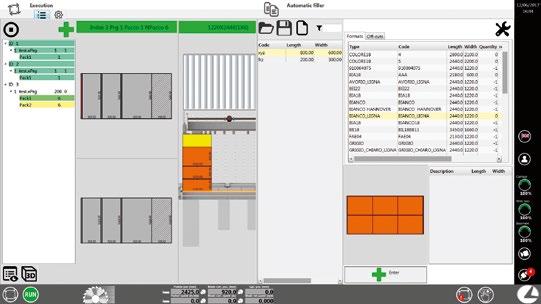

6 gabbiani g 3/gt 3 łatwe i szybkie programowanie Maestro Cut: tworzy rozkrój z wyobraźnią znacznie lepsze osiągi w porównaniu do starszej wersji intuicyjny, niezawodny i konfigurowalny interfejs operatora magazyn materiałów: utworzenie magazynu paneli w zintegrowanym dwukierunkowym oprogramowaniu Maestro Watch off-cuts: automatyczne magazynowanie odpadów, które mogą być wykorzystane. Ich dostępność i wymiary wyświetlają się razem ze stanem magazynu. zarządzanie płytą podczas obróbki: program podpowiada jak odkładać elementy po cięciu i w jakiej kolejności podawać do maszyny Nowy design panelu sterowania: dotykowy ekran 16/9 21 Telesolve Zdalny system serwisowy umożliwiający połączenie z maszyną przy użyciu internetu.

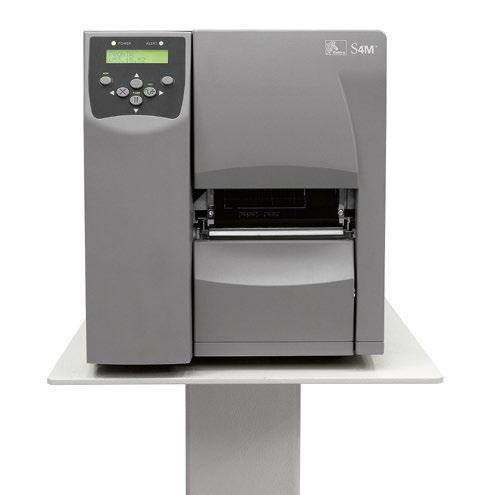

7 07 MODUŁY UZUPEŁNIAJACE OPROGRAMOWANIE MAESTRO: MAESTRO CUT 3D EDITOR: oprogramowanie do etykietowania symulator 3D wizualizacja pracy podczas obróbki zarządzanie elementami zgodnie z usłojeniem diagnostyka możliwość tworzenia Macro MAESTRO CUT UTILITY: edytor rozkroju uwzględniający naprężenia w elementach. Program potrafi zaplanować wykonanie nacięć rozprężających, dając gwarancje wymiarową dla pozostałych elementów. dynamiczny edytor wykresów cięcia automatyczna optymalizacja cięcia zarządzanie magazynem odpadów: identyfikacja i automatyczne umieszczanie niewykorzystanych elementów w magazynie MAESTRO CUT MANAGER: symulator obliczeń czasu obróbki, symulacja schematów rozkroju w 2D oraz 3D dla całego procesu harmonogramowanie zamówień w oparciu o priorytety i datę zaawansowany raport

8 gabbiani g 3/gt 3 łatwe i szybkie programowanie MAESTRO PATTERN Oprogramowanie do optymalizacji: proste i skuteczne tworzenie zoptymalizowanych programów cięcia szybka konfiguracja uproszczonej liczby parametrów redukcja cięcia z powodu nadprodukcji elementu planowanie wycinki elementów na płytach odpadowych (maks. 550 szt /linie, maks. 100 linii) EASY IMPORT (opcja) To oprogramowanie przenosi kolumny i wiersze wcześniej wybrane przez użytkownika zwierające wszystkie niezbędne dane dla optymalizacji do Maestro Pattern. Funkcje są łatwe do uzyskania poprzez ikony umieszczone na pasku narzędzi MS Excel: 10 komórek do opisu paneli (długość, szerokość, ilość, układ rysunku...) 36 komórek przeznaczonych na informacje do umieszczenia na etykiecie ( Excel ) Import plików XLS (Excel) Drukarka etykiet: znacznie ułatwia identyfikacje elementów w produkcji oraz zarządzanie magazynem.

9 09 MAESTRO OTTIMO CUT (opcja) Maestro Ottimo Cut jest programem optymalizacji planów cięcia, którego celem jest szybkie i funkcjonalne zarządzanie piłami, bezpośrednio z biura. Nowy algorytm Maestro Ottimo Cut pozwala na automatyczne generowanie planów cięcia Określenie najlepszego rozwiązania wśród różnych sugerowanych wyników, w zależności od parametrów użytkownika. Zawiera następujące funkcje: zarządzanie zapasami materiałów, zarządzanie elementami z uwagi na kierunek rysunku (podłużny, poprzeczny) optymalizacja zamówień jednostkowych i zamówień wielokrotnych prewencyjne obliczanie kosztów i czasu obróbki etykiety z graficznym przedstawieniem elementu symulator 3D umieszczanie na etykiecie informacji potrzebnych do produkcji (kod kreskowy) połączenie z oprogramowaniem do zarządzania przedsiębiorstwem EASYCUT (opcja) Oprogramowanie integrujące MS Excel, z Maestro Cut: 10 komórek do opisu elementu(długość, szerokość, Ilość, układ rysunku...) 36 komórek przeznaczonych na informacje do umieszczenia na etykiecie ( Excel ) Mastro Pattern oprogramowanie do biura (opcja).

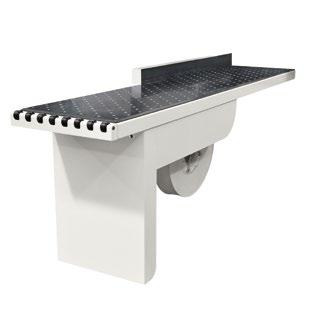

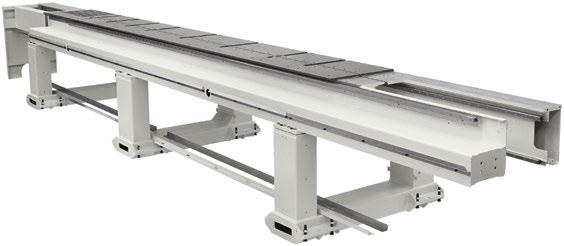

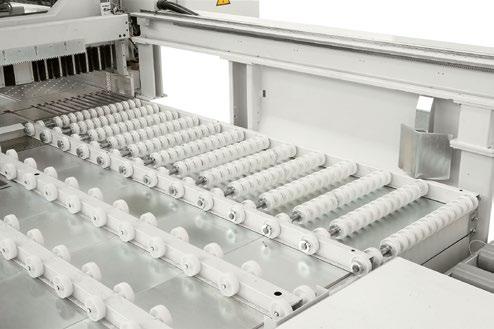

10 gabbiani g 3/gt 3 najwyższa jakość cięcia Solidna budowa: gwarantuje najlepsze wyniki Solidna i kompaktowa podstawa maszyny zapewnia precyzyjne prowadzenie wózka piły zapewniając wieloletnią niezawodną pracę nawet przy pracy trzyzmianowej. Stoły powietrzne: Dostępność poduszki powietrznej znacznie ułatwia przesuwanie ciężkich, a także delikatnych elementów. Maksymalna ochrona dekorów przed ryzykiem zarysowaniem i oszczędność energii. Automatyczny boczny dopychacz z silnikiem bez szczotkowym: redukuje czas cięcia pakietów i zapewnia maksymalną prezyzję cięcia. Sztywna i stabilna podstawa, wytrzymała stalowa rama jest jest wyposażona w kółka transportowe pozwalające przesuwać ciężkie pakiety płyt nie uszkadzając ich.

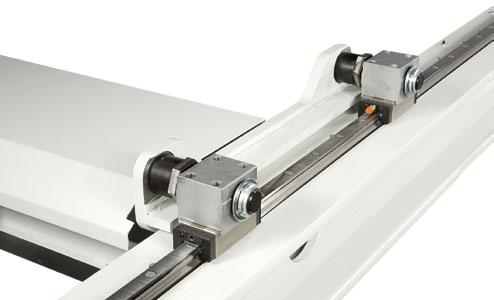

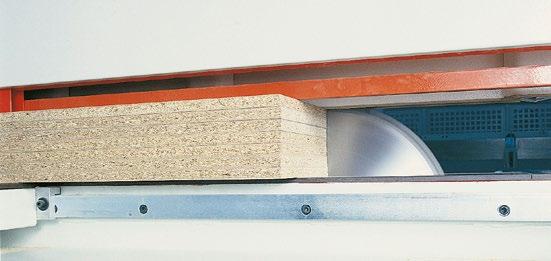

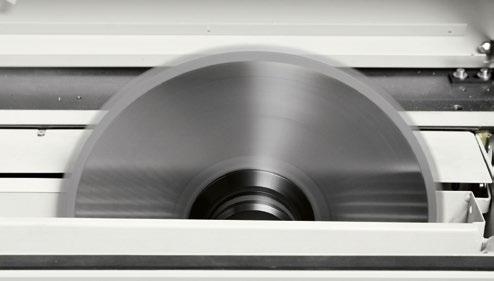

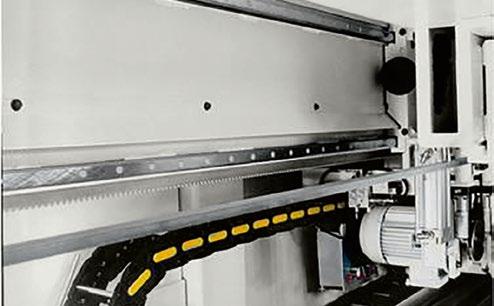

11 11 Prowadnice pryzmatyczne znacznie poprawiają wydajność maszyny. Zmniejszają tarcie co wpływa na redukcje drgań. Wymagają minimum zabiegów przy konserwacji. Maksymalna prędkość przejazdów wózka piły dla pojedynczej płyty to 100 m/ min dla pakietu 50 m/min przejazdy bez obciążenia (do 170 m/min). Falownik pozwala na dobranie odpowiednich parametrów obróbki dla uzyskania najlepszej jakości cięcia pakietu płyt. Optymalizacja wystawania tarczy piły. Automatyczne dobieranie wystawania tarczy piły do wysokości obrabianego elementu, łącznie z optymalizacją belki gwarantuje zawsze najwyższą jakość cięcia i redukuje czas pracy. (opcja)

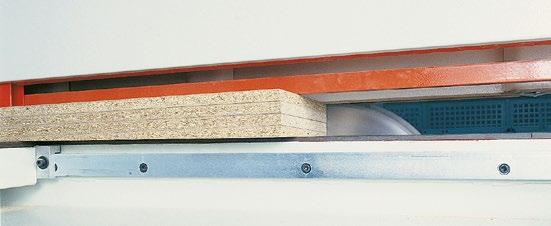

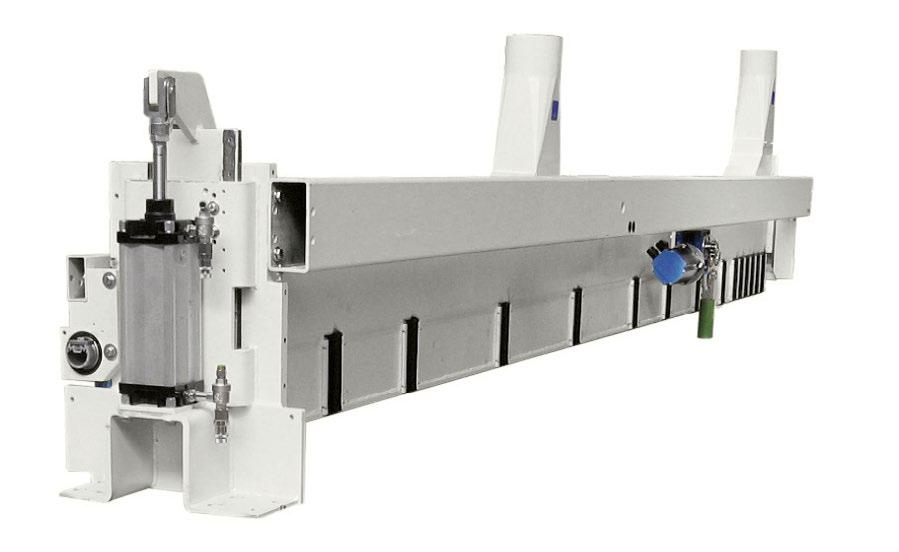

12 gabbiani g 3/gt 3 najwyższa jakość cięcia Belka dociskowa: Nowa budowa belki dociskowej zapewnia jednakowy docisk na całej długości płyty, optymalne odprowadzenie wiórów oraz minimum czynności serwisowych. Automatyczny docisk boczny: Najwyższa precyzja cięć poprzecznych. Posuw dopychacza na prowadnicach pryzmatycznych zawsze zapewnia precyzję cięć poprzecznych i redukuje czas.

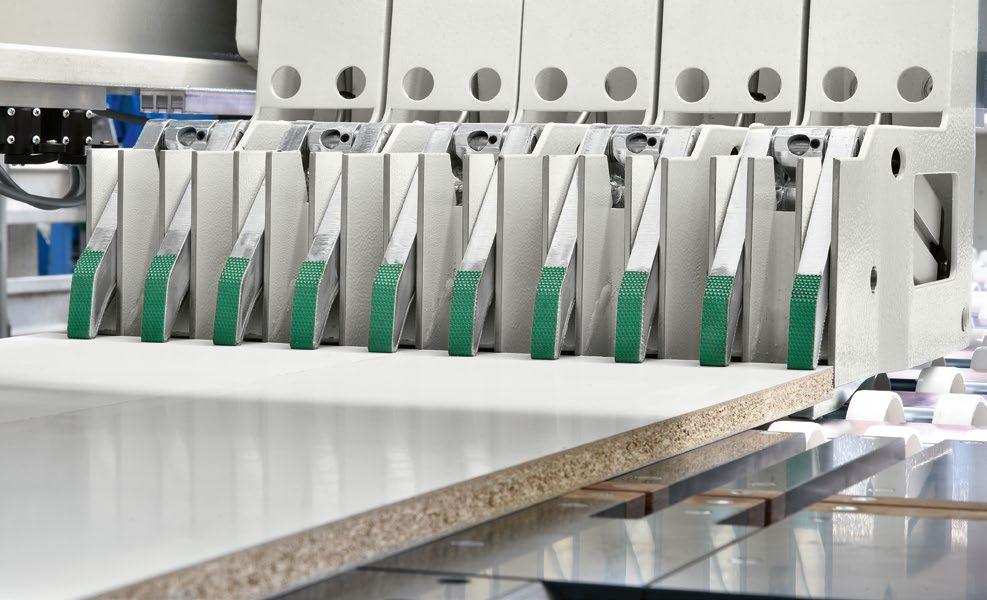

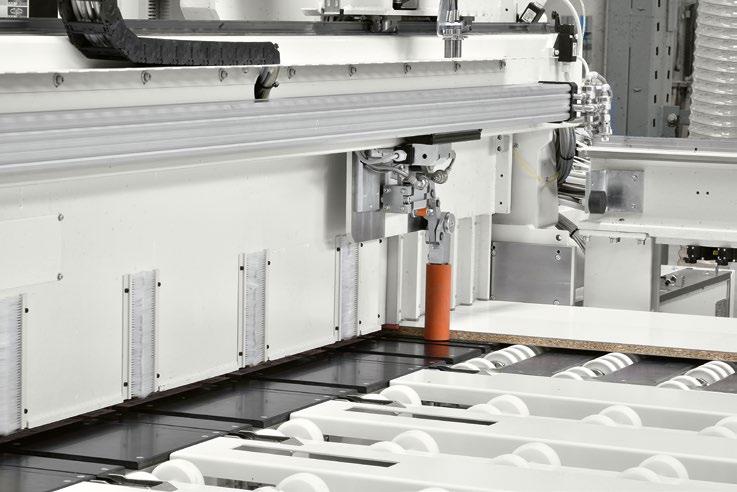

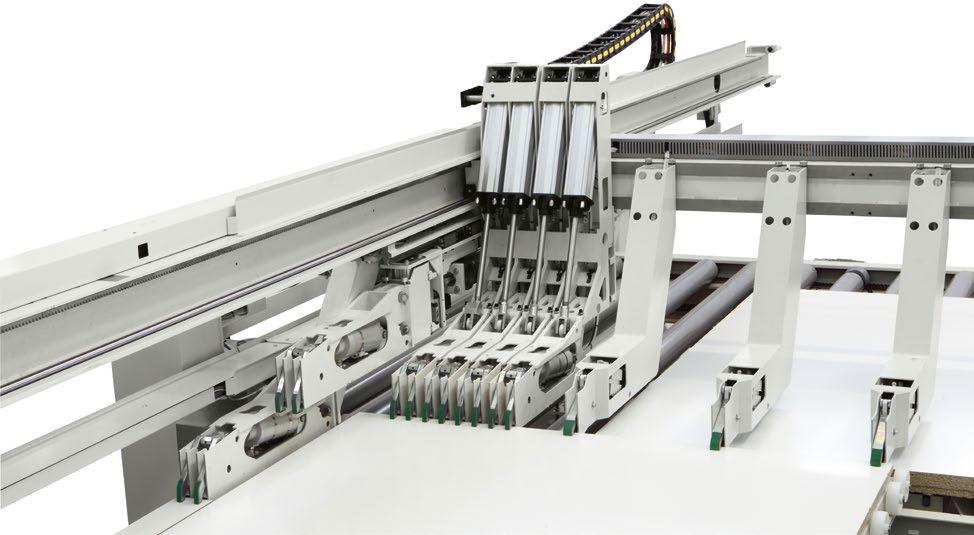

13 Pływające chwytaki: Gwarancja dobrego efektu końcowego Specjalny kształt chwytaków umożliwia delikatne uchwycenie elementu, pracę z maksymalną szybkością i perfekcyjną równoległość nawet kiedy płyta nie posiada idealnych kątów. 13

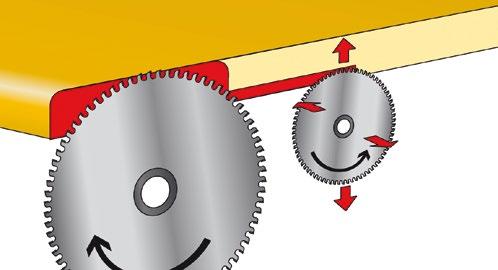

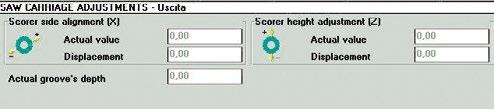

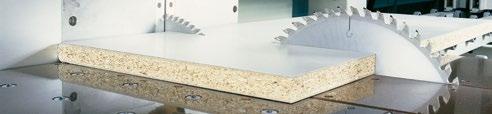

14 gabbiani g 3/gt 3 optymalne rozwiązania cięcia które potrzebujesz Automatyczna regulacja podcinacza. Ustawianie podcinacza z panelu za pomocą silników znacznie redukuje czas obsługi i pozwala na bezbłędne cięcia. (Z HI-TRONIC jest to standardowe wyposażenie). Postforming to bardzo przydatna funkcja zwłaszcza przy cięciu blatów. (Z HI-TRONIC jest to standardowe wyposażenie). Wykonywanie otworów. To rozwiązanie, które pozwala na wycinanie otworów wewnątrz paneli, przydatne przy produkcji np. drzwi. (Z HI-TRONIC jest to standardowe wyposażenie).

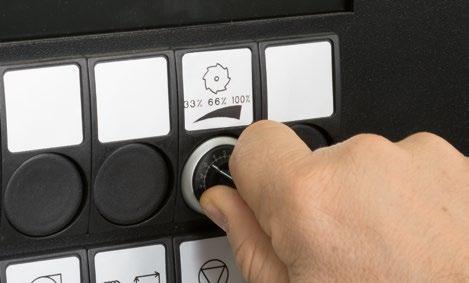

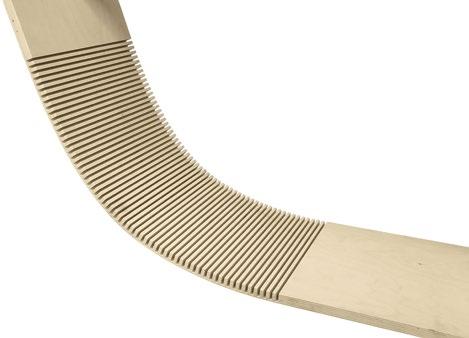

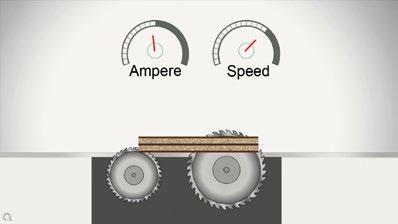

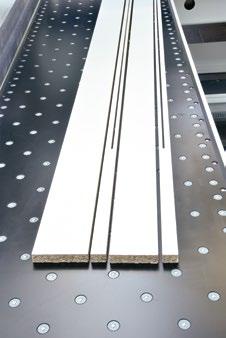

15 15 Rowkowanie: Rowkowanie czyni maszynę bardziej produktywną i elastyczną oraz zwiększa zakres zastosowań. (Z HI-TRONIC jest to standardowe wyposażenie). Automatyczna regulacja prędkości posuwu dla wózka piły: bezpieczeństwo pracy. Automatyczny monitoring zużycia energii silników w zależności od grubości, typu materiału i rodzaju tarczy piły pozwala osiągnąć najlepsze rezultaty bez błędów i nadmiernych odpadów. (Z HI-TRONIC jest to standardowe wyposażenie). Wykonywanie nacięć rozprężających. Możliwe jest uwzględnienie naprężeń w płycie podczas rozkroju. W takim wypadku wykonuje się nacięcia rozprężające które gwarantują jakość wymiarową pozostałych elementów w rozkroju.

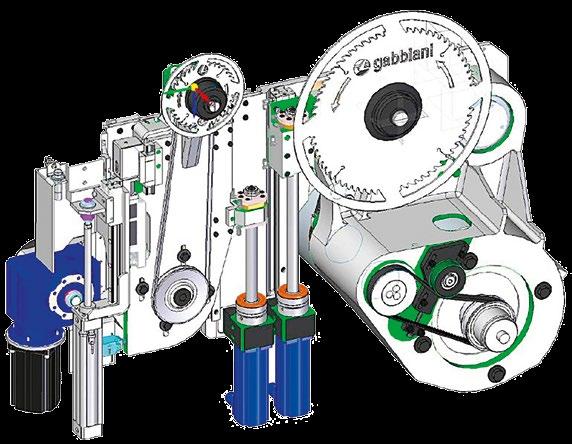

16 gabbiani g 3/gt 3 agregaty cięcia Stabilny wózek z niezależnym pneumatycznym podnoszeniem piły głównej i podcinacza porusza się na prowadnicach pryzmatycznych. (W maszynach g / gt 130 jest to standardowe wyposażenie). HI-TRONIC vertical stroke pozwala uzyskać najwyższą wydajność dzięki zastosowaniu nowego wózka piły. Urządzenie umożliwia optymalne dopasowanie narzędzi do pracy i precyzyjne cięcie nawet przy dużej prędkości. (opcja dla modeli gabbiani g3 130/gt 3 130). Urządzenie obejmuje: optymalizacja ustawienia narzędzi szybkie mechaniczne blokowanie piły za pomocą AKE belka dociskowa z regulacją nacisku postforming elektroniczna regulacja wysokości wystawania piły wykonywanie rowków wycinanie okien HI-TRONIC: to najnowocześniejsze rozwiązanie wózka piły pozwalające osiągnąć najlepsze osiągi. Wykorzystanie silników do 37 kw pozwala na wydajną pracę przy najwyższych prędkościach posuwu. Precyzja i perfekcyjne wykończenie elementów jest możliwe dzięki skorelowaniu ruchów pionowych i poziomych wózka piły. Maszyna wyposażona w Hi tronic jest wszechstronna i wydajna, dzięki dostępności wszystkich zaawansowanych opcji. (Jako standardowe wyposażenie na gabbiani g /gt opcjonalnie gabbiani g3 130 / gt 130).

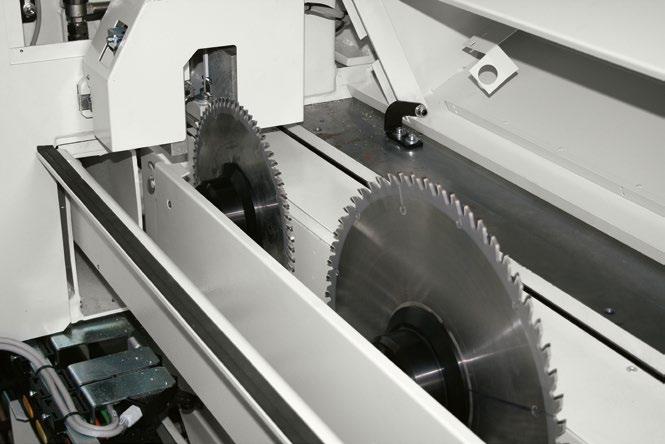

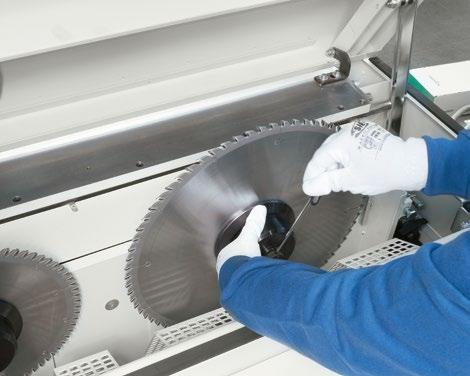

17 17 Wymiana piły jeszcze nigdy nie była tak szybka i prosta. W ciągu kilku sekund urządzenie SAW-SET szybko i precyzyjnie ustawia piłę główna w stosunku do podcinacza co znacznie skraca czas przygotowywania piły po zmianie narzędzi. Szybkie blokowanie/ odblokowanie tarczy piły: System zapewnia bezpieczną i szybką wymianę tarczy pił dzięki pneumatyce. Skraca czas obsługi do minimum. Urzędzenie AKE Do szybkiego blokowania/odblokowywania piły przy wymianie. AKE EASYFIX (patent AKE ) umożliwia szybką i łatwą wymianę narzędzi poprzez mechaniczne mocowanie zacisku. Dedykowane do ciężkiej obróbki.

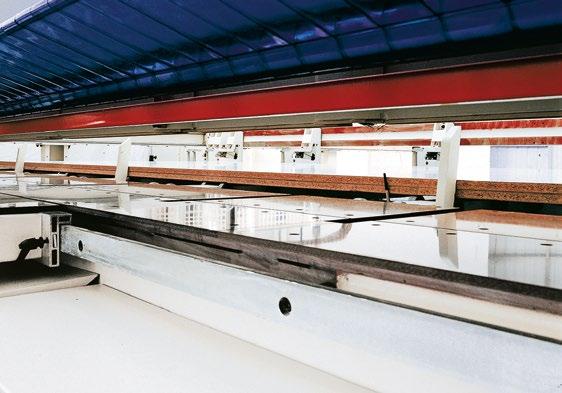

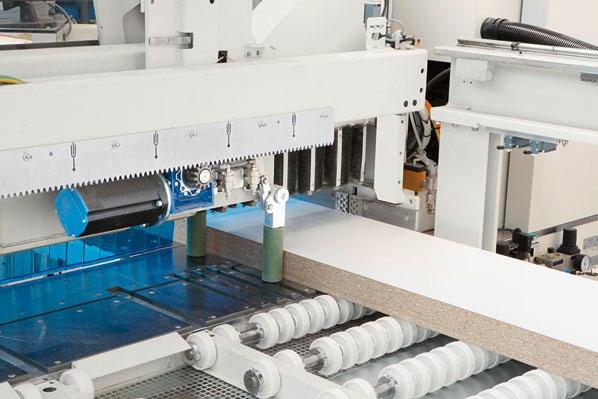

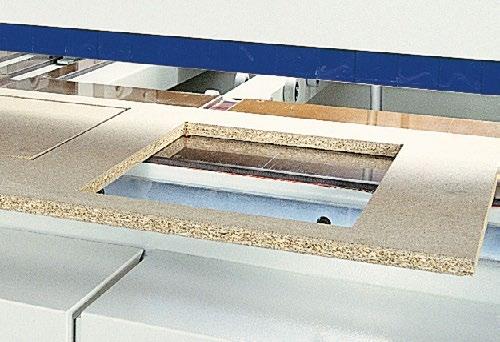

18 gabbiani g 3/gt 3 opcjonalne wyposażenie Automatyczny docisk boczny z silnikiem bez szczotkowym: Posuw dopychacza na prowadnicach pryzmatycznych zawsze zapewnia najwyższą precyzję cięć poprzecznych i redukuje czas. OFF ON Automatyczne zamknięcie linii cięcia zapobiega wypadaniu małych kawałków do wewnątrz maszyny. Selektywne zamykanie chwytaków: specjalny kształt zacisków pozwala na bezpieczne chwytanie panelu przy maksymalnej prędkości, a selektywne urządzenie zapobiega uszkodzeniom płyty, której krawędź jest w pobliżu zakresu pracy chwytaka i może zostać uszkodzona.

19 wydajna i wszechstronna 19 FLEXCUT: Modułowy system FLEXCUT umożliwia znaczne przyspieszenie skomplikowanego rozkroju. Nieporównywalna precyzja Zastosowanie silników bez szczotkowych przesuwanych na prowadnicach pryzmatycznych zmniejsza tarcie części mechanicznych i zapewnia najwyższą precyzję. Wszechstronność tego urządzenia zapewnia możliwość wykluczenia poszczególnych chwytaków z obszaru roboczego. Dzięki takiemu rozwiązaniu nie ma ryzyka uszkodzenia płyty na krawędzi przy zamykaniu zacisków chwytaka co w rezultacie zwiększa możliwości cięcia maszyny. FLEXCUT 1/D Jednoczesne cięcie dwóch pasów płyty. Flexcut składa się z mobilnego chwytaka i dwóch niezależnych docisków bocznych które umożliwiają: cięcie wdłużne i poprzeczne cięcie poprzeczne dwóch pasów cięcie poprzeczne pasa podczas załadunku nowego pakietu ZWIĘKSZENIE WYDAJNOŚCI DO 40% I OSZCZĘDKOŚĆ MIEJSCA O 20%, DZIĘKI JEDNOCZESNEMU WYKONANIU CIĘĆ DWÓCH PASÓW PODCZAS ROZKROJU

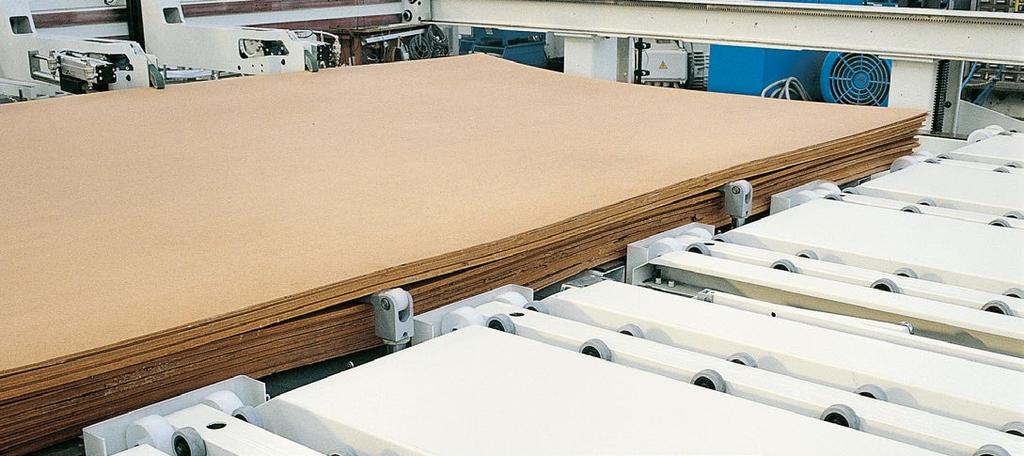

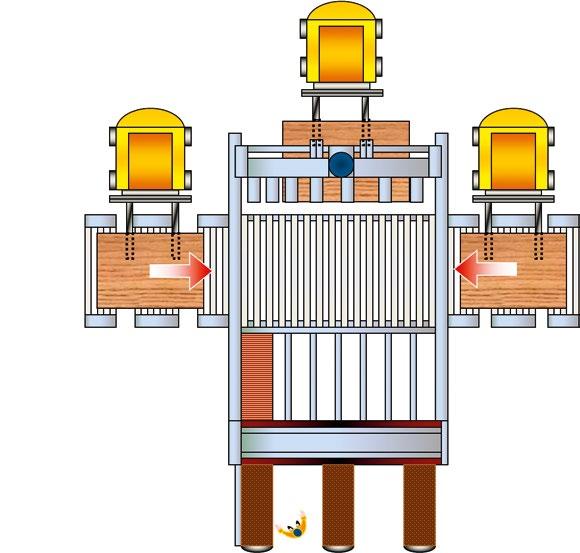

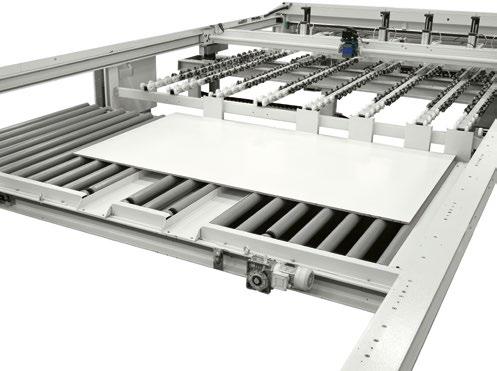

20 gabbiani g 3/gt 3 platforma załadunkowa Platforma załadunkowa: stabilność i precyzja robi różnice. System podnoszenia na 4 śrubach z gwintem trapezowym pozwala zwiększyć ładowność platformy. Zawsze zapewnia prostopadłe podnoszenie pakietu płyty bez strat czasu zapewniając maksymalną produktywność. Urządzenie do automatycznego załadunku od przodu. Ładowanie wstępne na transportery rolkowe: przestrzeń nie jest już problemem. Jeden lub dwa transportery rolkowe do wstępnego załadunku pozwalają zapewnić ciągłość produkcji. Systemy załadunku i rozładunku niepełnego pakietu czy nowej jednostki paletowej pozwalają znaleźć odpowiednie rozwiązanie dostosowane do potrzeb klienta.

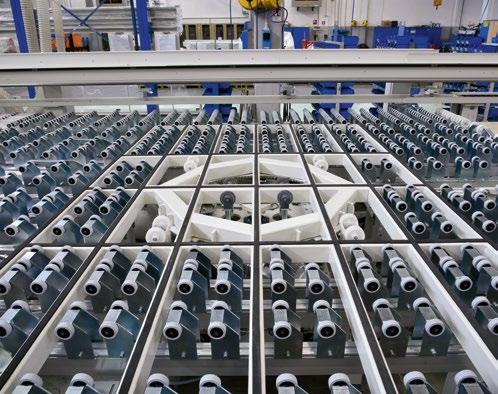

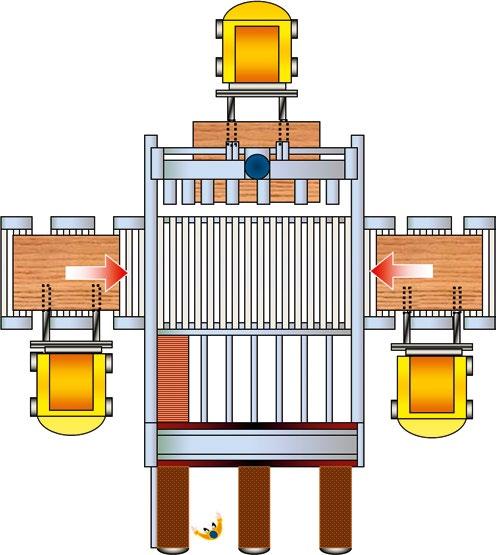

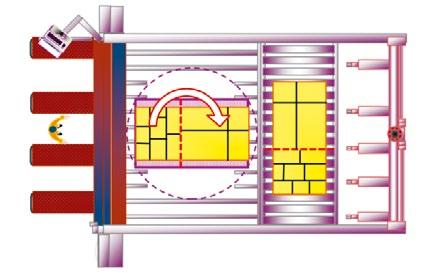

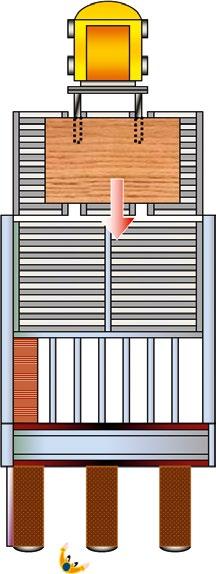

21 Automatyczne obrotnica: szybsze wytwarzanie Solidna metalowa rama utrzymuje pakiet płyt podczas obracania. Główny popychacz automatycznie przesuwa pakiet płyt ze stołu ładowania do środka. System automatycznie zarządza rozkrojem oraz obracaniem pakietu. 21

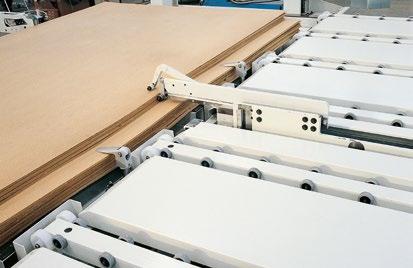

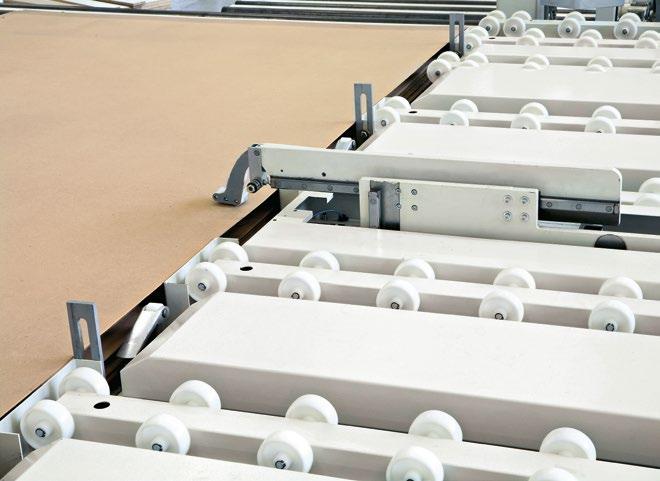

22 gabbiani g 3/gt 3 automatyczny załadunek delikatnych płyt AUTOMATYCZNY SYSTEM ZAŁADUNKU CIENKICH PANELI Precyzyjne i skuteczne urządzenie, które zapewnia automatyczne ładowanie cienkich płyt o grubości od 3 do 10 mm. Stół roboczy jest wypełniony specjalnymi pokrywami. Dla załadunku i rozładunku cienkich elementów konieczne jest zastosowanie podkładu o gr 25mm. Minimalna wysokość pakietu którym można zarządzać to 15mm.

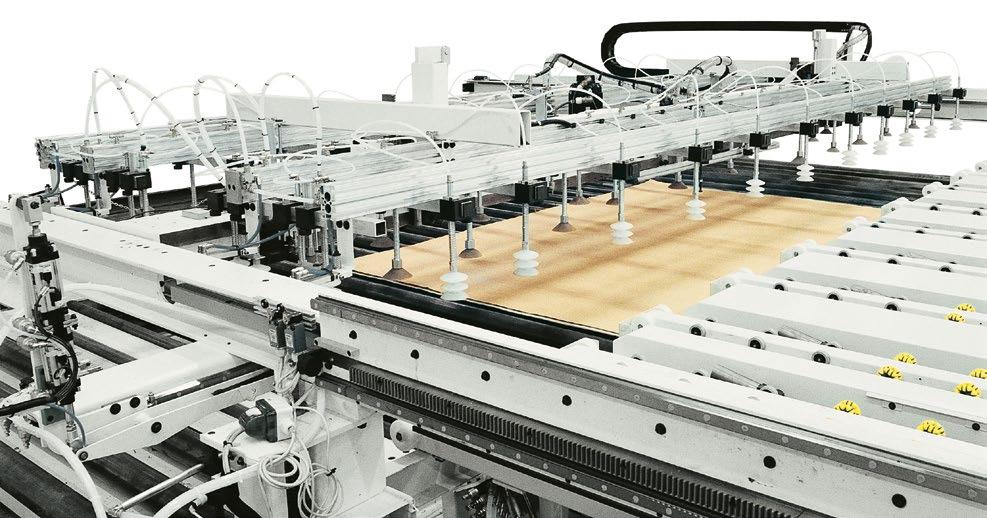

23 23 System załadunku przy użyciu ssawek: doskonałe rozwiązanie dla paneli o delikatnej powłoce. Podciśnieniowy system załadunku jest zintegrowany dla ograniczenia miejsca. Ssawka zasysa pojedynczy panel (w czasie ukrytym) i umieszcza go w stacji wyrównywania wewnątrz maszyny.

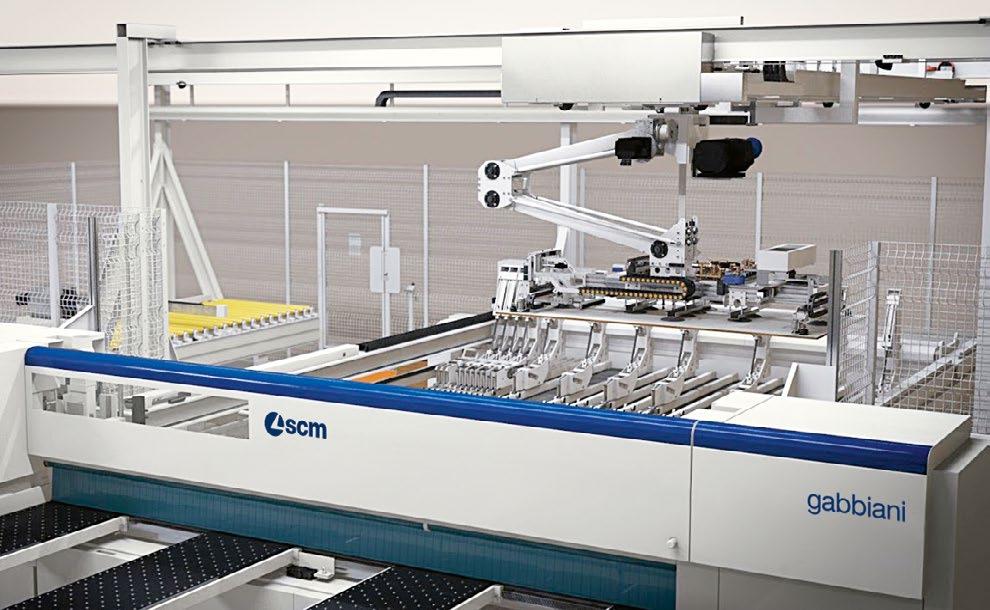

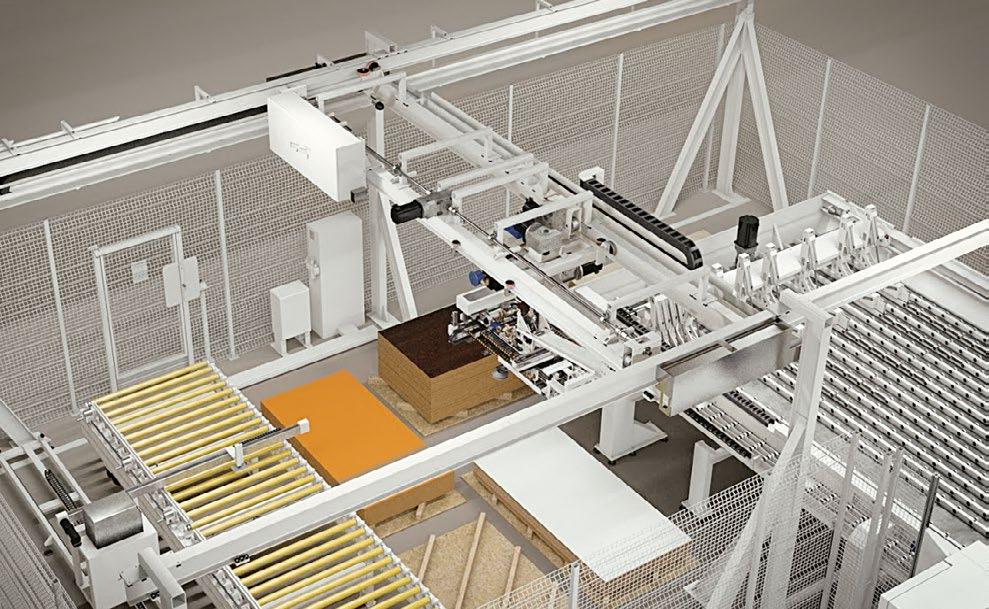

24 gabbiani g 3/gt 3 zintegrowane rozwiązania flexstore el magazyn w pełni zintegrowany z piła panelową flexstore el to automatyczny system magazynowania, który wspomaga piłę panelową, dając gwarancję precyzji, jakości i dużej niezawodności. Flexstore el to rozwiązanie dedykowane na potrzeby firm produkujących elementy na zamówienie justin-time Produkcja: szybkie przetwarzanie zamówień, obniżenie kosztów, wysoka jakość oraz zwiększenie wydajności. Doskonałe zarządzanie materiałami umożliwia wysoką wydajność i elastyczność obróbki. oszczędności materiału dzięki zarządzaniu formatkami pozostającymi jako odpad po obróbce maksymalna elastyczność dla komórek wielofunkcyjnych zoptymalizowane zarządzanie materiałem w procesie produkcyjnym: oszczędność miejsca bez uszczerbku dla efektywności maksymalna ochrona przed uszkodzeniem materiału, dzięki braku ruchów ślizgowych pełna identyfikowalność dla produkcji przy zastosowaniu automatycznego znakowania zintegrowanie maszyn z procesem produkcyjnym skrócenia czasu realizacji zamówienia

25 Bezpieczny i precyzyjny transport paneli. Ramię filtra ssącego automatycznie dostosowuje się do różnych długości i szerokości paneli, które mają być podniesione. 25

26 gabbiani g 3/gt 3 wymiary gabarytowe gabbiani g 3 C B 1845/2845/3345 A Wymiary cięcia A B C 3200 x (6370*) x (6970*) x (7670*)

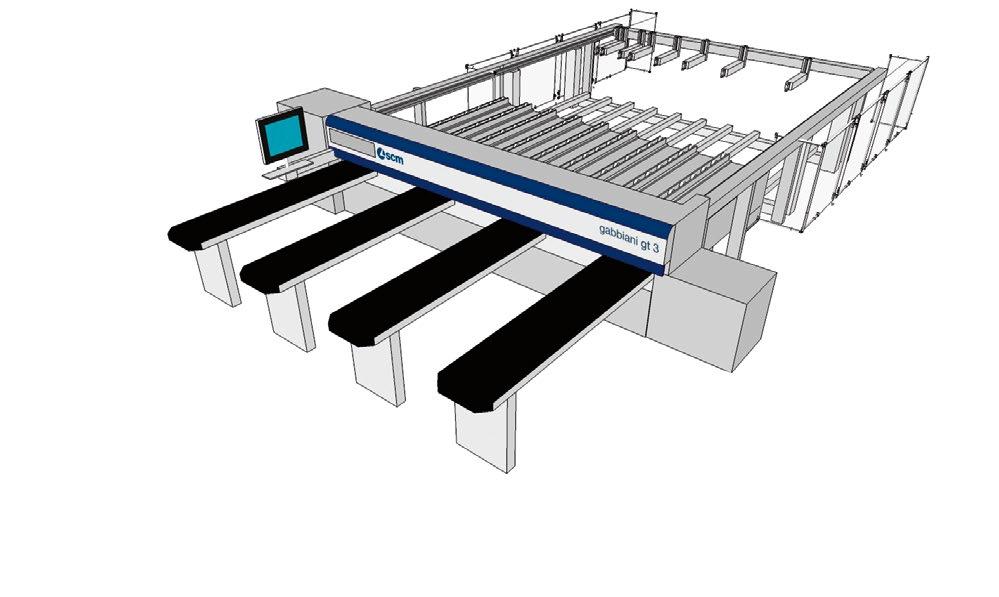

27 27 gabbiani gt /2845/3345 C B A Wymiary cięcia A B C 3200 x (6370*) opt x (6370*) x (6970*) opt x (6970*) x (7670*) x (9070*)
