Zapraszamy... Oddział TS zaprasza na prezentację: Zastosowania metody prądów wirowych.

Transkrypt

1 Zapraszamy... Oddział TS zaprasza na prezentację: Zastosowania metody prądów wirowych. Page 1

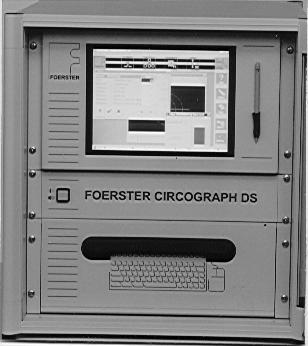

2 DS 2000 Zastosowania i przykłady dla przyrządu DEFECTOMAT DS Page 2

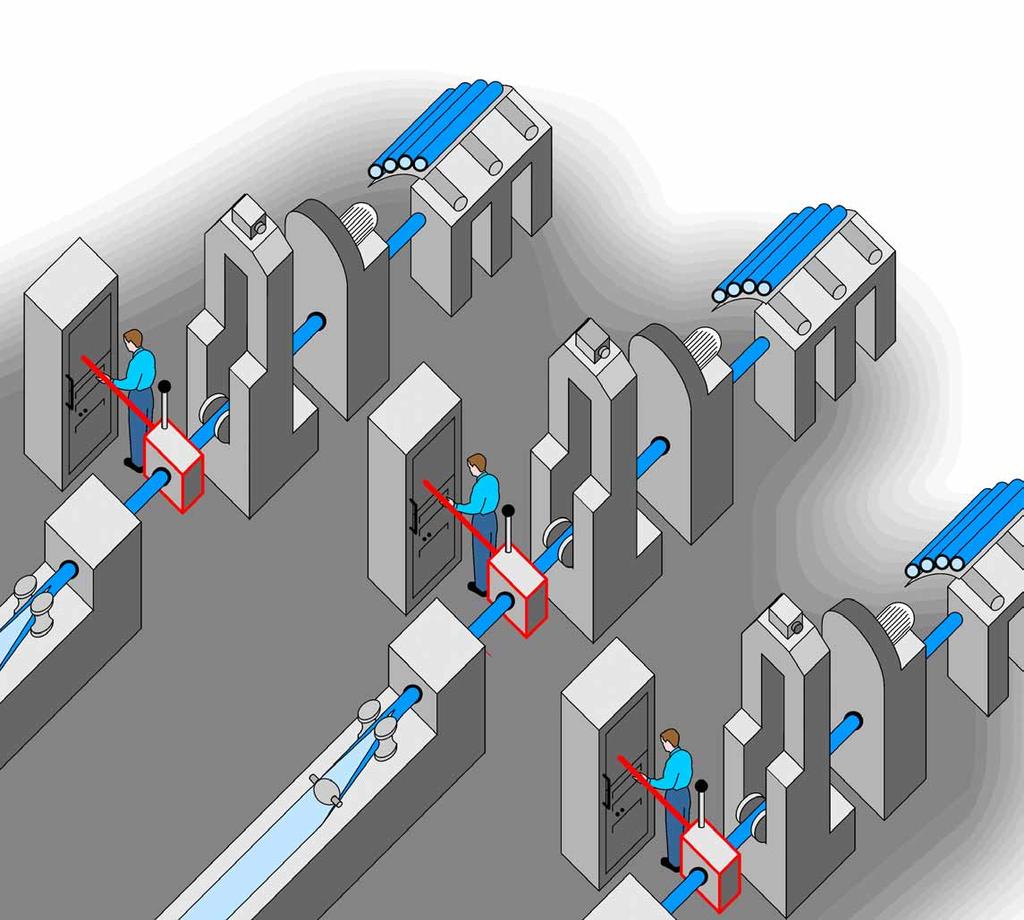

3 DEFECTOMAT DS Kontrola wieloliniowa przy użyciu FOERSTERnet Sterownik indywidualny Page 3

4 DEFECTOMAT DS Kontrola wieloliniowa przy użyciu FOERSTERnet Rozwiązania dla wielu linii Sterownik centralny 3 zespoły elektroniki 1 szafa Niskie koszty Włoski klient TLL - spawane rury Al Page 4

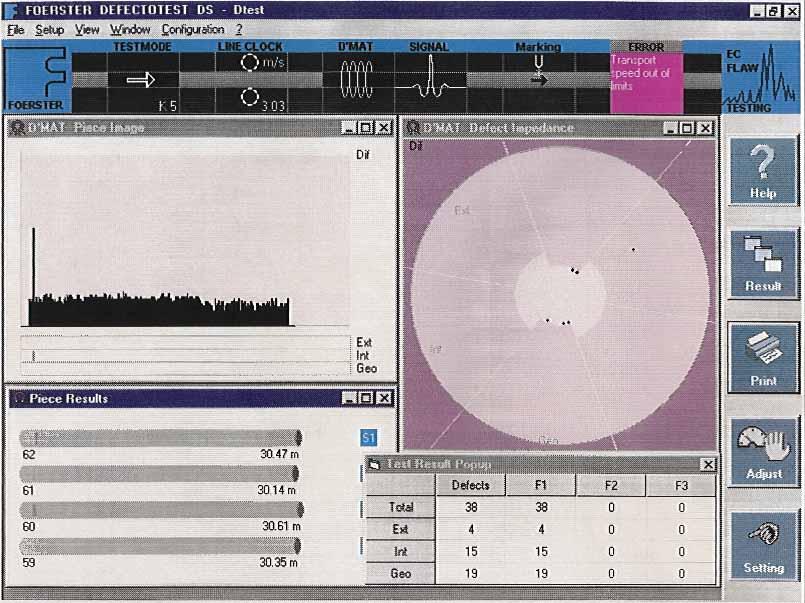

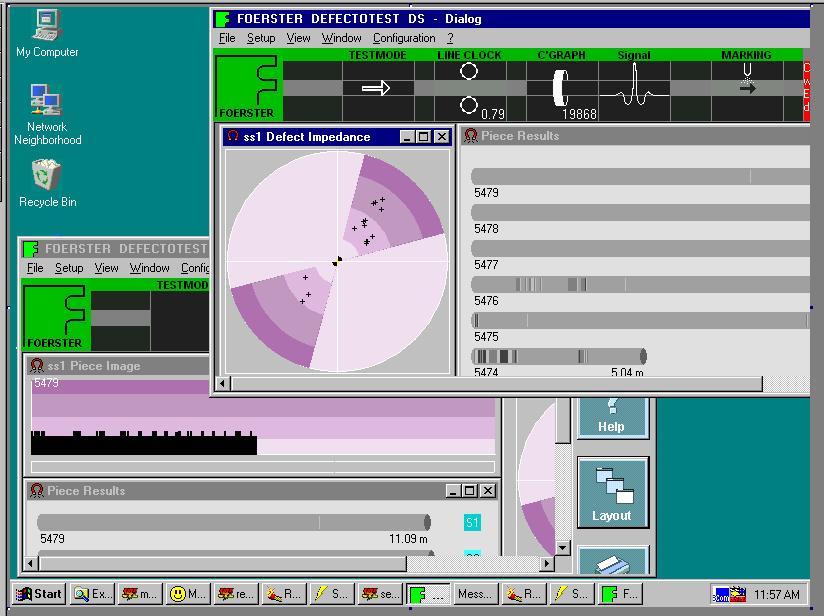

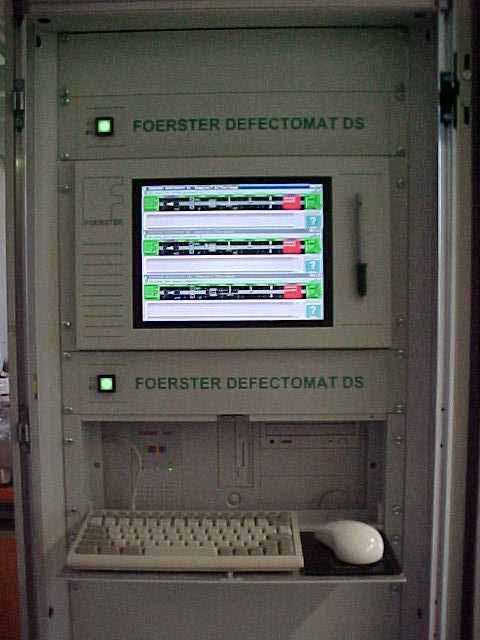

5 Page 5 DEFECTOMAT DS Kontrola wieloliniowa przy użyciu FOERSTERnet Interfejs użytkownika

6 Rozwiązania wieloliniowe Sprzedane konfiguracje Szwedzki klient Erasteel Włoski klient TLL Komputer PC wolnostojący Elektronika testująca Obudowa 12 HU Elektronika testująca Obudowa 12 HU Integralny komputer PC Elektronika testująca Elektronika testująca Elektronika testująca Obudowa 37 HU Page 6

7 Linie spawania rur Główne zastosowanie przyrządu DEFECTOMAT DS 1: Sonda EC do wykrywania spoin doczołowych 2: Formowanie + spawanie 4: Demagnetyzacja dla materiału żelaznego 5: Znakowanie barwne 7: Sortowanie 3: Cewka EC okrężna lub segmentowa + ew. jarzmo 6: Piła latająca Page 7

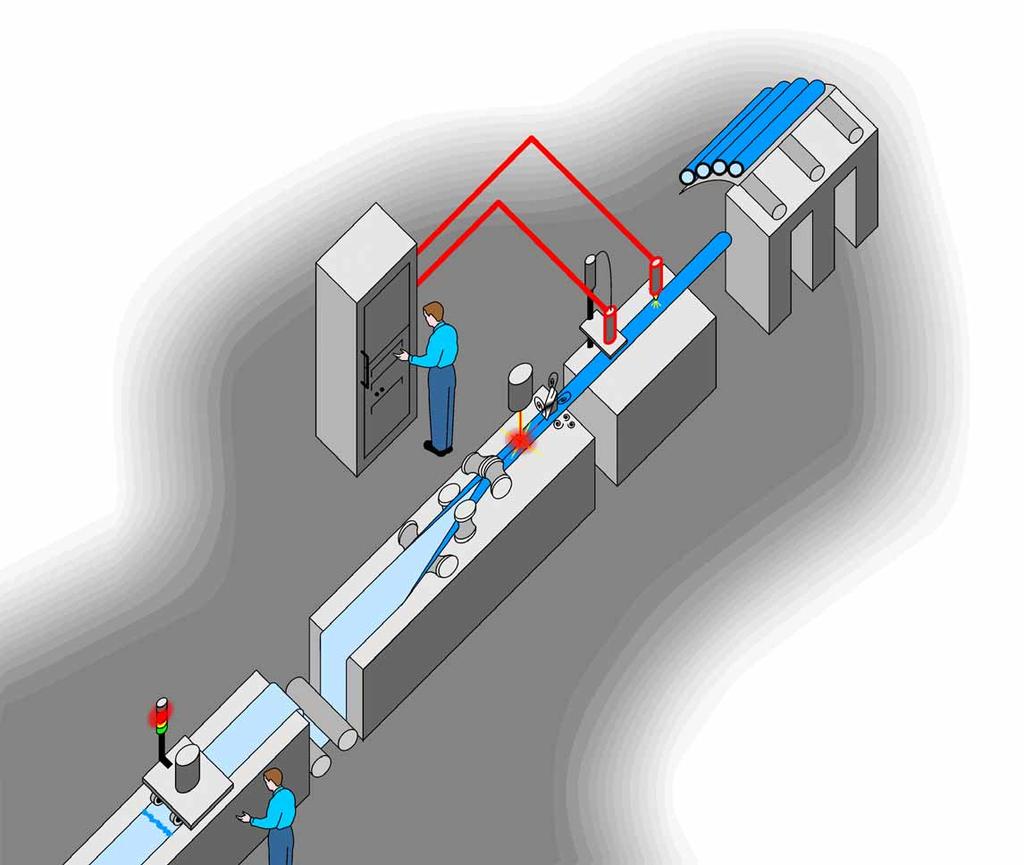

8 DEFECTOMAT DS Wielokrotne czujniki w liniach spawania Sterowanie linią Wykrywanie spoin doczołowych Kontrola procesu Wykrywanie spoin doczołowych Page 8

9 DEFECTOMAT DS Zastosowanie wieloczujnikowe w liniach spawania Możliwość łatwego dodania kontroli procesu Sterowanie linią Jedna lub dwie częstotliwości Monitorowanie spoiny Monitorowanie spoiny sondą Badanie korpusu rury cewką okrężną Wykrywanie spoin doczołowych Page 9

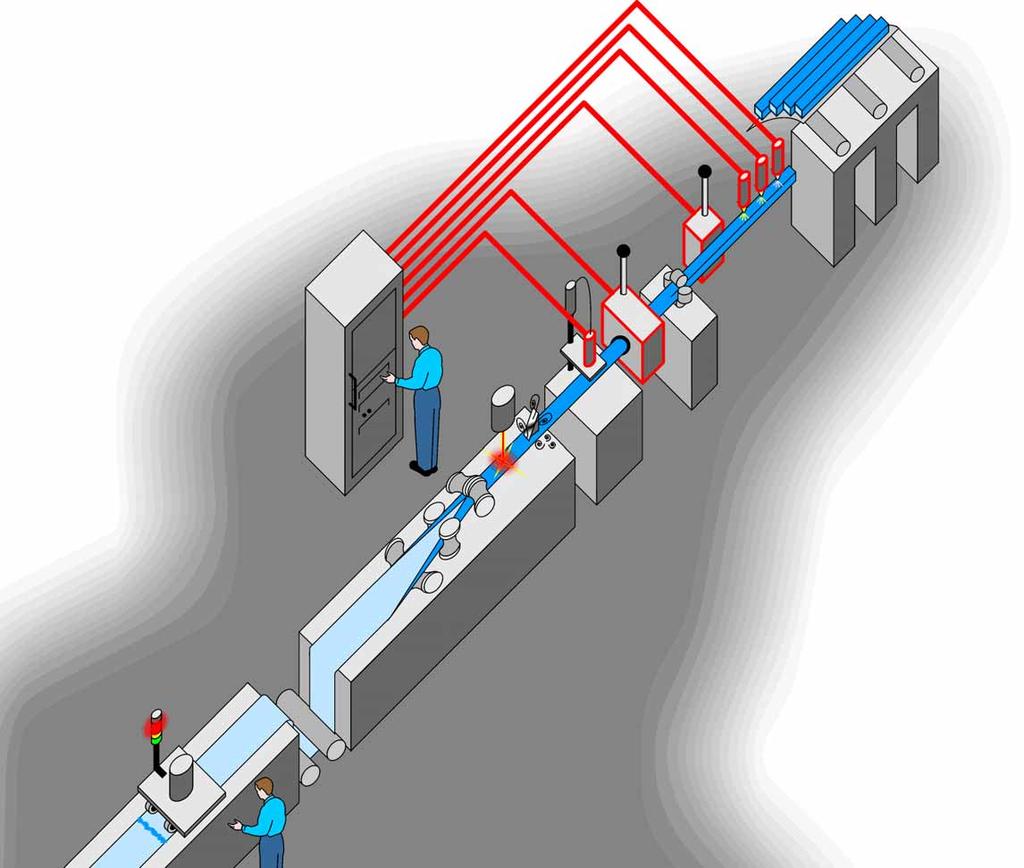

10 DS 2.815: Możliwość dalszego rozszerzania Zastosowanie wieloczujnikowe Wykrywanie spoin doczołowych Kontrola procesu Sterowanie linią Kontrola jakości cewką okrężną Kontrola cewką segmentową po uformowaniu na rurę prostokątną Page 10 Uwagi

11 DEFECTOMAT DS w liniach spawania Zastosowanie wieloczujnikowe i wieloczęstotliwościowe Sterowanie linią Jedna lub dwie częstotliwości Page 11

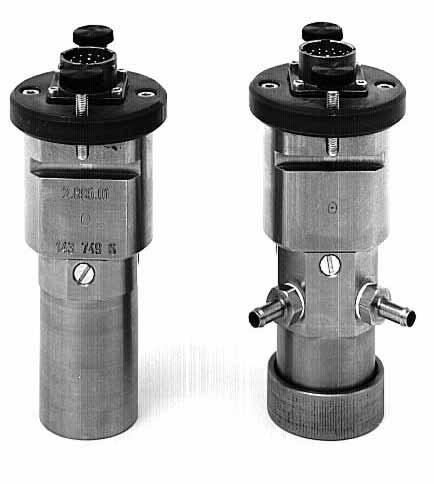

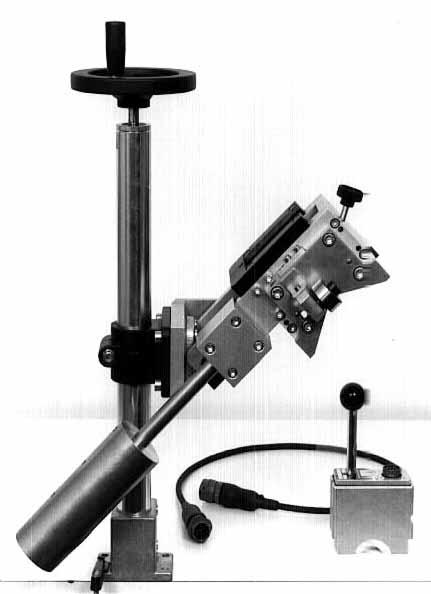

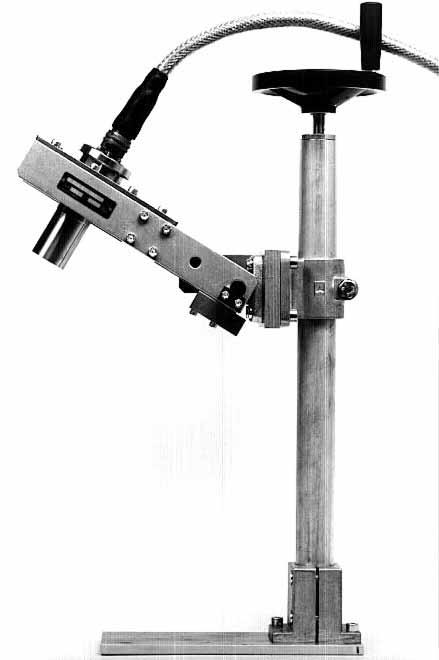

12 Wykrywanie wad w spoinach Sonda do połączeń spawanych Do wczesnego wykrywania wad w procesie produkcyjnym Wszystkie typy materiałów Do temperatury 1200 C Uchwyt Page 12

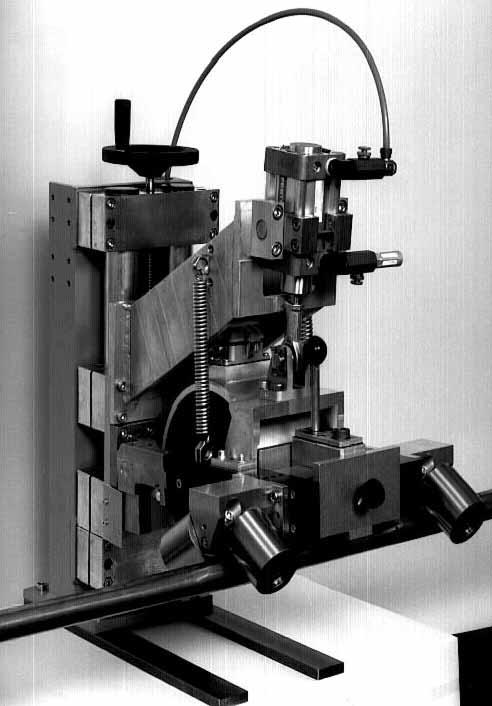

13 Wykrywanie wad w rurach spawanych: LSM 180 Do materiałów ferromagnetycznych Średnica rury od 10 do 180 mm Regulowana moc magnetyzacji Nakładki biegunowe dla poprawy strumienia magnetycznego i ochrony cewki Opcjonalny wózek cewki segmentowej Opcjonalne pneumatyczne podnoszenie sondy LSM 180 Page 13

14 Wykrywanie wad w rurach spawanych: LSP 180 LSP 180 Do materiałów słabo ferromagnetycznych Średnica rury od 10 do 180 mm Ścianka < 4 mm Stała moc magnetyzacji SH 180 Do materiałów nieżelaznych Page 14

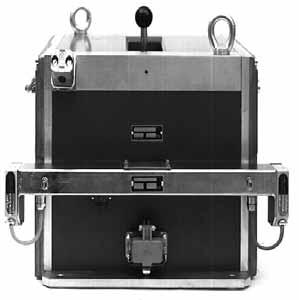

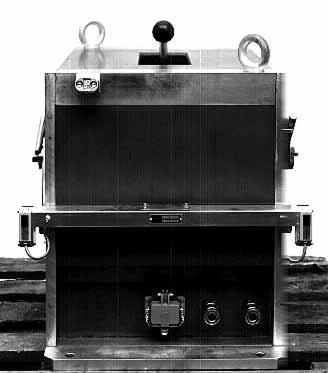

15 Page 15 Jarzma magnetyzujące M 170 / M 90 / M 40

16 Linie wykańczające do rur ciągnionych bez szwu lub spawanych DEFECTOMAT DS 2 częstotliwości dla Øz i Øw Kanał statyczny (bezwzględny) dla zmian jakości i wymiaru Jakość ma nazwę Page 16 Uwagi

17 DFECTOMAT DS Zastosowanie wieloczęstotliwościowe Rozdzielenie wad wewnętrznych i zewnętrznych Może być stosowany do rur cienkościennych < ok. 6 mm 2 różne częstotliwości dla jednej cewki: f2 > 3 x f1 Kanał bezwzględny dla odchyleń grubości ścianki i weryfikacji gatunku (φ selektywny) Wymaga doświadczonych operatorów Page 17

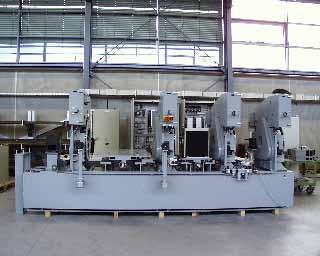

18 Sekcja testująca dla linii wykańczających do rur spawanych DEFECTOMAT DS + M 90 Miejsce dla urządzenia US Jakość ma nazwę Uwagi Page 18

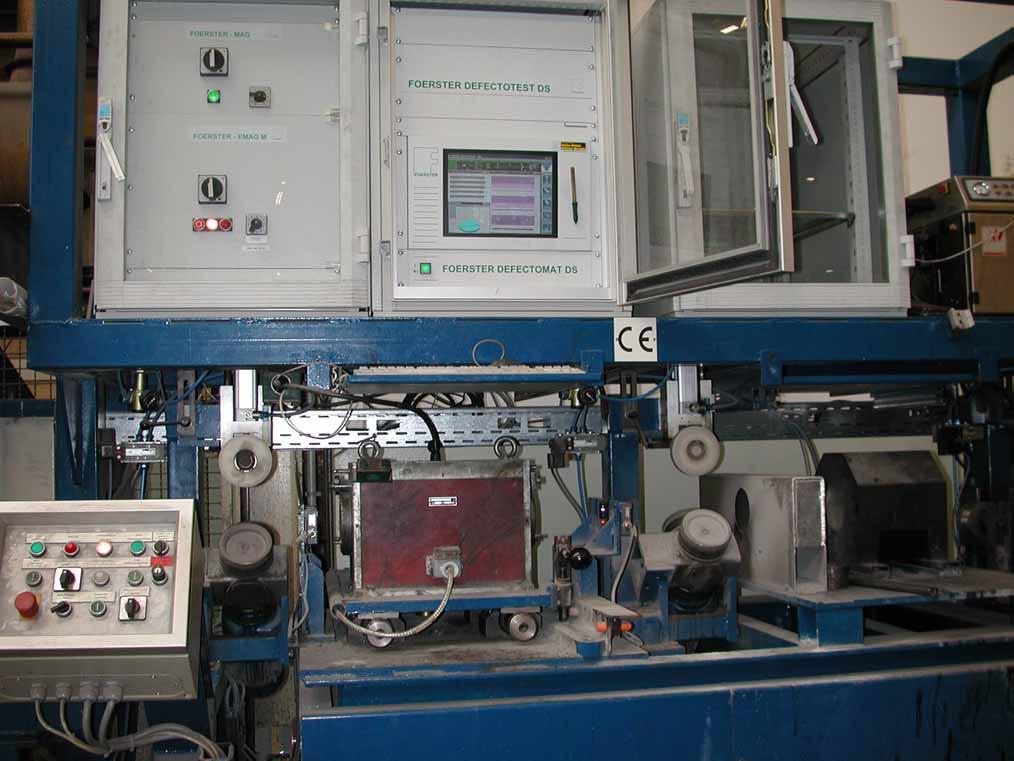

19 Linia wykańczająca do rur spawanych DEFECTOMAT DS + M 90 + EMAG w firmie Benteler, Niemcy Page 19

20 DEFECTOMAT DS do wielkowymiarowych austenitycznych rur spawanych o średnicy od 100 do 500 mm Podstawa cewki ze stałym jarzmem prowadzonym po rurze zamocowanej w poprzecznej sekcji testującej Wykonano w Jaro, Finlandia DEFECTOMAT DS zastępuje stary typ CS Page 20

21 DEFECTOMAT DS. do badania gorących rur Zastosowanie cewki Therm Ocena sektorowa Rozdzielenie różnych typów wad: -zewnętrznych -wewnętrznych - geometrii Uwagi Page 21

22 DEFECTOMAT DS. do badania gorących rur Zastosowanie cewki Therm Ocena sektorowa Rozdzielenie różnych typów wad: -zewnętrznych -wewnętrznych - geometrii Page 22

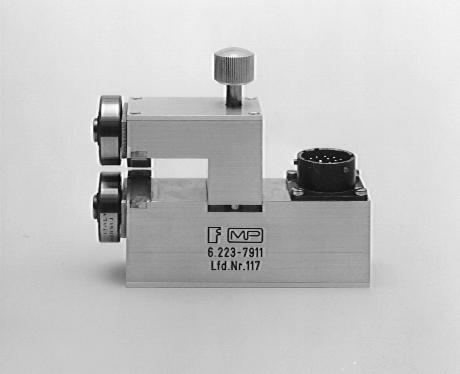

23 DEFECTOMAT DS do badania brzeszczotów pił taśmowych Specjalny układ sondy sonda widełkowa" Badanie połączeń spawanych Taśma bimetaliczna Uwagi Page 23

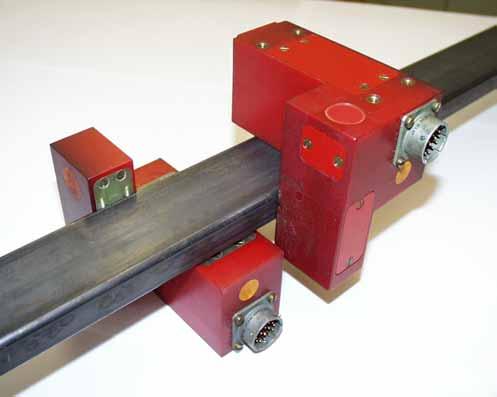

24 DEFECTOMAT DS do badania taśm Zastosowanie wieloczujnikowe Testowanie taśmy HSS przed pocięciem na wąskie paski i spawaniem na brzeszczot bimetaliczny Uwagi Page 24

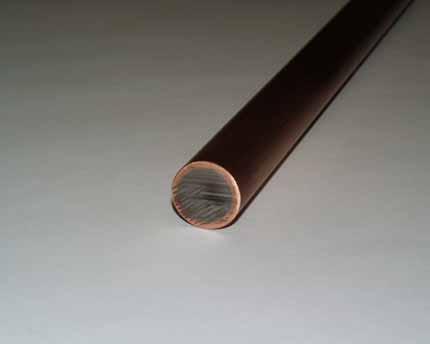

25 DEFECTOMAT DS do badania nadprzewodników Zastosowanie wieloczęstotliwościowe Wykonano w Outokumpu, Finlandia Uwagi Rura Cu wypełniona włóknami NbTi Ciągniona na średnicę od 0,8 do 2,4 mm 2 częstotliwości do identyfikacji typu wad: - w rurze Cu (wtrącenia żelaza) -we włóknach (zerwania) Zastosowanie okrągłych cewek okrężnych Dotychczas sprzedano 3 urządzenia do firmy Alstom, Belfort z D mat-em CS Page 25

26 DEFECTOMAT DS do badania nadprzewodników Zastosowanie wieloczujnikowe Wykonano w Outokumpu, Finlandia Rura Cu wypełniona włóknami NbTi Ciągniona na kształt prostokątny Zastosowanie dwóch cewek w kształcie L Page 26

27 DEFECTOMAT DS do badania rur austenitycznych Zastosowanie wieloczujnikowe Rury austenityczne spawane laserowo Rury miedziane zgrzewane prądem wielkiej częstotliwości Zastosowanie dwóch cewek w kształcie L Page 27

28 DS 2000 Zastosowania i przykłady dla przyrządu CIRCOGRAPH DS Page 28

29 CIRCOGRAPH DS Nowe głowice obrotowe Ro 20, Ro 35P i Ro 35L Kompatybilność ze starymi głowicami obrotowymi Zastosowania Konkurencja Page 29

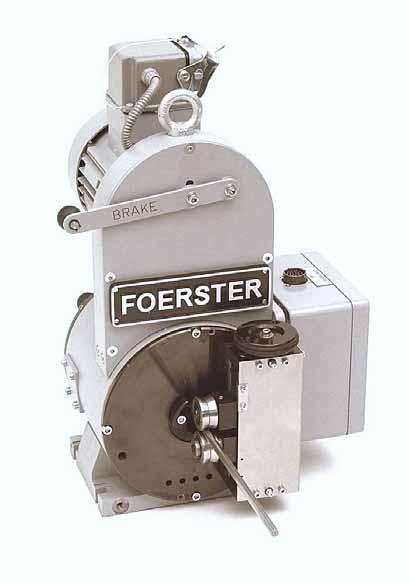

30 Nasze nowe głowice obrotowe Ro 20 Ro 35 L/P Page 30

31 Ro 20 / Ro 35 - cechy szczególne Małe wymiary i zwarta konstrukcja Wysoka przepustowość przy pełnym pokryciu Liczne szczegóły konstrukcyjne przedłużające trwałość Użyteczne oprzyrządowanie do łatwego włączenia w linię produkcyjną Użyteczne środki zabezpieczenia operatorów Użyteczne oprzyrządowanie zapewniające najwyższą dokładność Łatwa zmiana badanych średnic Kompensacja szczeliny Page 31

32 Ro 20 / Ro 35: wiele szczegółów przedłużających trwałość Łożyska kulkowe wysokiej jakości Zabezpieczenia elektryczne Dysze do wszelkich warunków otoczenia Opcja: przyłącze sprężonego powietrza Zaleta: zabezpieczenie przed smarem w postaci proszku (np. w liniach ciągnienia) Page 32

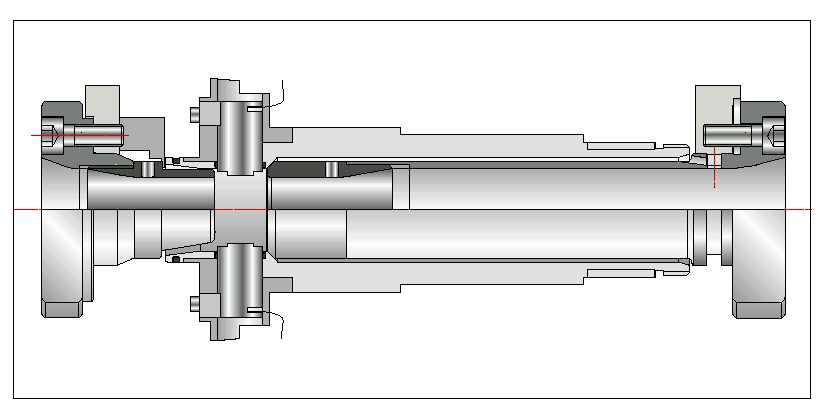

33 Ro 20 / Ro 35: wiele szczegółów przedłużających trwałość Wydłużone dysze Wydłużone dysze Page 33

34 Ro 20 / Ro 35 Szczególnie szybka zmiana wymiarów Page 34

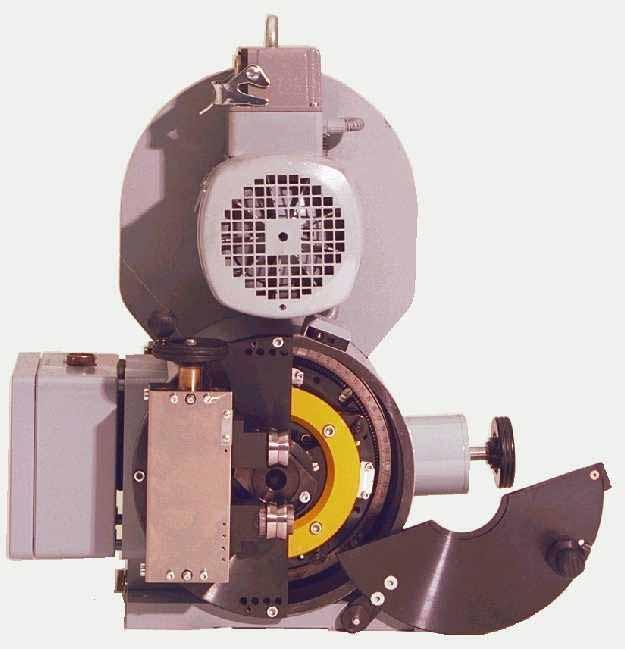

35 Ro 35: Najwyższa wygoda regulacji Regulacja ze strony operatora Patent firmy FOERSTER Page 35

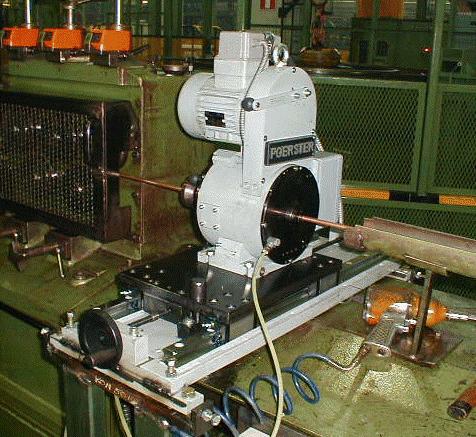

36 Ro 20 / Ro 35: Łatwe włączenie w linię produkcyjną Stół przesuwny Stół przechylny Page 36

37 Ro 20 / Ro 35: Łatwe włączenie w linię produkcyjną Stół przesuwny Stół przechylny Page 37

38 Ro 20 / Ro 35: Użyteczne środki zabezpieczenia operatorów Zabezpieczenie rozruchowe Wyłączniki Page 38

39 Ro 20 / Ro 35: Opcjonalna prowadnica rolkowa Podwyższa czułość przez zmniejszenie drgań badanego materiału. Prowadzi materiał podczas testowania poza linią. Nie jest potrzebna, gdy: głowica obrotowa jest umieszczona między prostarką poziomą a pionową, linia zapewnia prowadzenie, badana średnica jest większa niż 20 mm (napęd rolek jest zbyt słaby aby zapewnić prowadzenie). Page 39

40 Ro 20 / Ro 35P: Precyzyjne prowadzenie Użyteczne w przypadku: bardzo wrażliwego badanego materiału, jak np.: rury miedziane, powierzchnie polerowane, konieczności wykrywania najmniejszych wad. Page 40

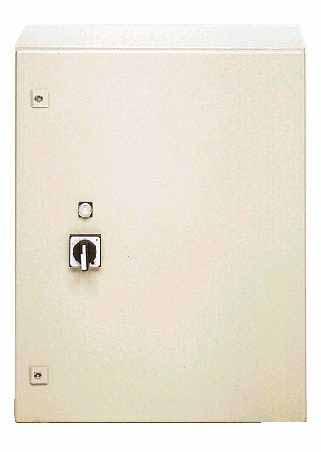

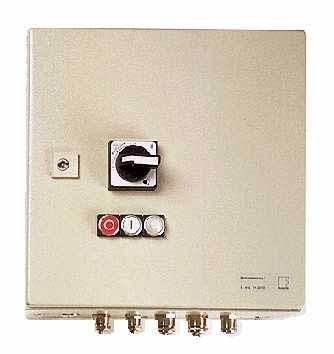

41 Ro 20: Wysoka elastyczność Zmienna prędkość obr./min Sterowanie silnika EV Stała prędkość obr./min Sterowanie silnika E Page 41

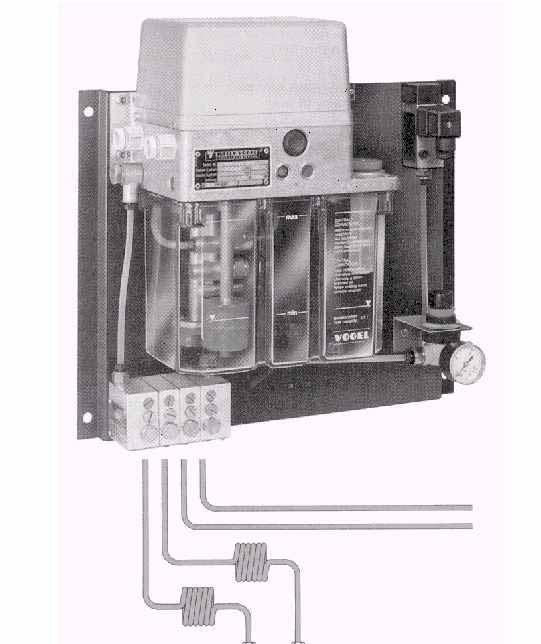

42 Ro 20: Najwyższa prędkość Opcja: smarowanie powietrzno-olejowe Zaleta: dwukrotny wzrost trwałości łożysk Page 42

43 Ro 35L czy Ro 35P Page 43 Dźwignia 5-35 mm Tor: 2,5 i 5 mm Wady 0,05 mm Włączenie w linię produkcyjną (trudne warunki otoczenia) Rury stalowe Ciągarki bębnowe do drutu Ciągnienie z kręgu w odcinki Trzpień 2-35 mm Tor: 1,5, 2,5 i 5 mm Wady 0,03 mm Wysoka rozdzielczość wad, szczególnie w połączeniu z precyzyjnym prowadzeniem Ciągnienie z kręgu w krąg Ciągnienie z kręgu w odcinki Wykańczanie Rury precyzyjne Pręty stalowe wyższej jakości

44 Bez zmian Ro 65 / Ro 130 Ro 65 + Ro 130 zawsze z dźwigniami Page 44

45 Kompatybilność Do podłączenia głowic obrotowych Ro 30/65/130 do przyrządu CIRCOGRAPH DS konieczna jest zmiana (przeróbka) elektroniki głowicy obrotowej. Do podłączenia głowicy Ro 30 lub Ro 65 potrzebny jest zestaw adaptacyjny -numer zamówienia Do podłączenia głowicy Ro 130 potrzebny jest zestaw adaptacyjny -numer zamówienia Zestaw adaptacyjny składa się z: kabla silnika, 10 m, nr kabla testowania, 10 m, nr kabla uziemienia, 10 m, nr elektroniki obrotowej, nr płyty montażowej, nr adaptora wtyczki silnika, oprzyrządowania. sterowanie silnika sterowanie silnika sterowanie silnika Page 45 Ro 30 Ro 65 Ro 130

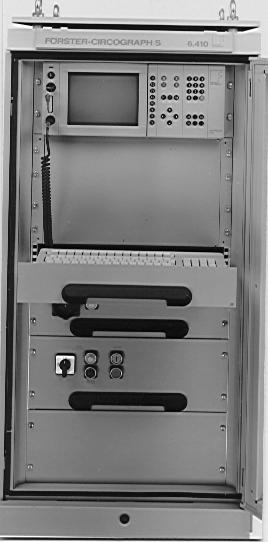

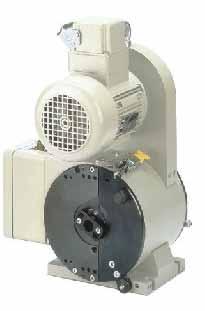

46 Kompatybilność CIRCOGRAPH S kabel silnika, 10 m Ro 20 Ro 35 P/L kabel sterowania, 10 m kabel testowania, 10 m podłączenie bariery świetlnej (jeśli została wybrana) adaptor głowicy obrotowej wbudowany w pokrywę Page 46

47 Niektóre typowe zastosowania Stalowe rury bez szwu Zwijarki rur miedzianych Linie wykańczające do materiału wyższej jakości Linie ciągnienia Drut sprężynowy Przyszłość: pręty sześciokątne Page 47

48 Stalowe rury bez szwu Układ dla rur żelaznych bez szwu Także dla rur spawanych ciągnionych CIRCOGRAPH do wykrywania wad wzdłużnych Magnetyzacja za pomocą jarzm M oraz wykrywanie wad poprzecznych i jam Demagnetyzacja za pomocą EMAG M lub EMAG F Page 48

49 Magnetyzacja za pomocą jarzm M Układ dla rur żelaznych bez szwu Także dla rur spawanych M40 (44 mm), M90 (100 mm), M140 (150 mm) i M170 (180 mm) Magnetyzacja nasycenia dla prętów ograniczona do 30 mm, 50 mm, 80 mm Adaptory prowadnicy i prowadnice ochronne Opcjonalne chłodzenie cieczowe w przypadku podwyższonej temperatury badanego materiału Page 49

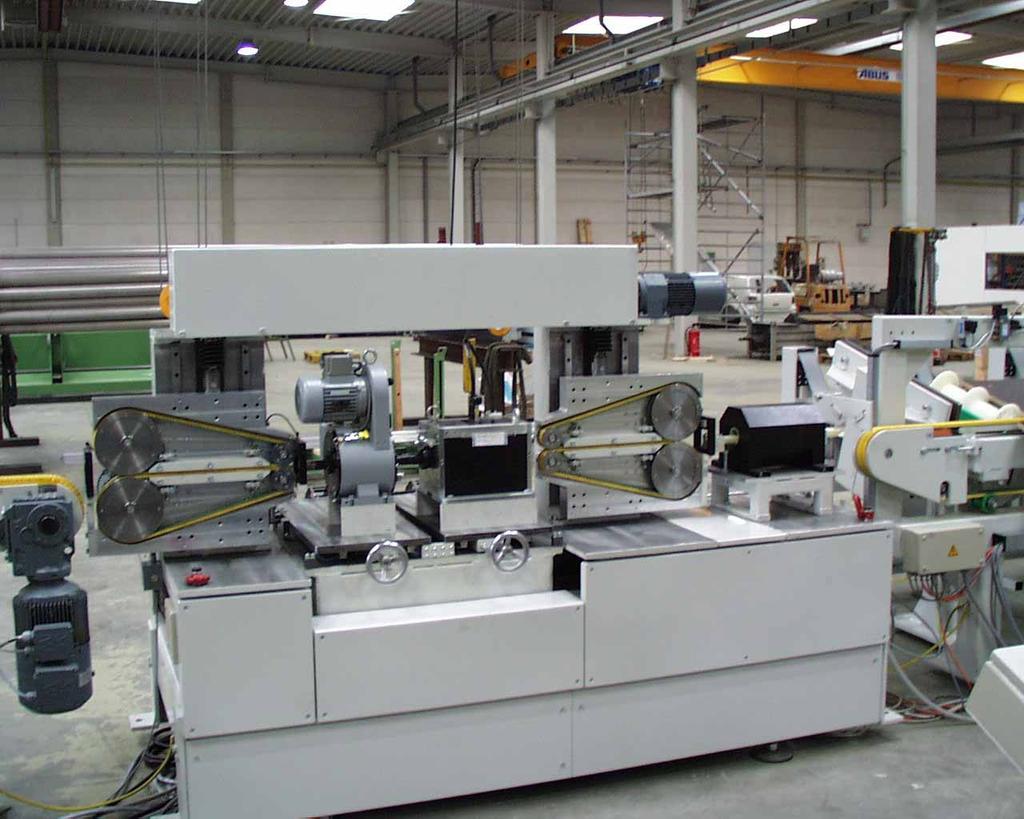

50 Widok linii testującej Np. z sekcją testującą FOERSTER Page 50

51 Zwijarka rur miedzianych Układ dla rur bez szwu Także dla rur spawanych Wykrywanie wad wzdłużnych za pomocą Ro 20 / 35P z precyzyjnym prowadzeniem, przy użyciu sond 5 mm z powodu dużej prędkości max. 8 m/s Ocena z tłumieniem krótkich wad Wykrywanie wad poprzecznych za pomocą H40 (zalecany stolik przechylny) Kanał D mat-u według EN 1971 Page 51

52 Zwijarka warstwowa rur miedzianych do wymienników ciepła Układ dla rur miedzianych bez szwu Także dla rur spawanych Wykonano w wielu zakładach Outokumpu na świecie 1: Krąg / kosz 2: Urządzenie myjące / prostarka 4: CIRCOGRAPH z głowicą obrotową 5: Znakowanie barwne 7: Kontrola znakowania 8: Kółko impulsowe 10: Krąg 11: Zewnętrzny monitor / licznik Komitet Cupro Clima Uwagi 3: Cewka okrężna EC w oprawie H40 6: Strefa suszenia 9: Urządzenie odcinające Page 52

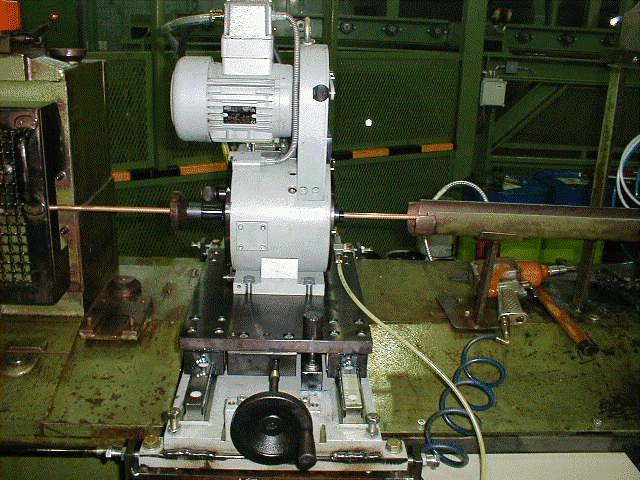

53 Zwijarka rur miedzianych Wykonano w zakładzie Outokumpu w Pori Page 53

54 Tłumienie krótkich wad Amplituda Próg F3, % Próg F2, % Celowe zastosowanie z przyrządem CIRCOGRAPH Próg F1, % Kierunek przesuwu Odc. oceny F1 np. 50 mm Ocena F1 Odc. oceny F2 np. 30 mm Ocena F2 Brak zdarzenia Brak zdarzenia t Page 54

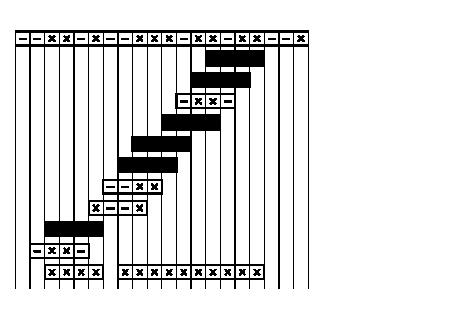

55 EN SEU SEU SEU wadliwe F1-defective SEU s Porównaj z normą europejską EN 1971 Porównaj z raportem IFR nr 371 View Widok through przez the okno evaluation oceny window (ustawione (set by przez the parametr rameter Eval.LengthF1 Eval.Length.F1 mm SEU wadliwe F1-defective / znakowanie SEU s / F1 Marking F1 Amount of F1 flaws in the Ilość wad report F1 w protokole Page 55

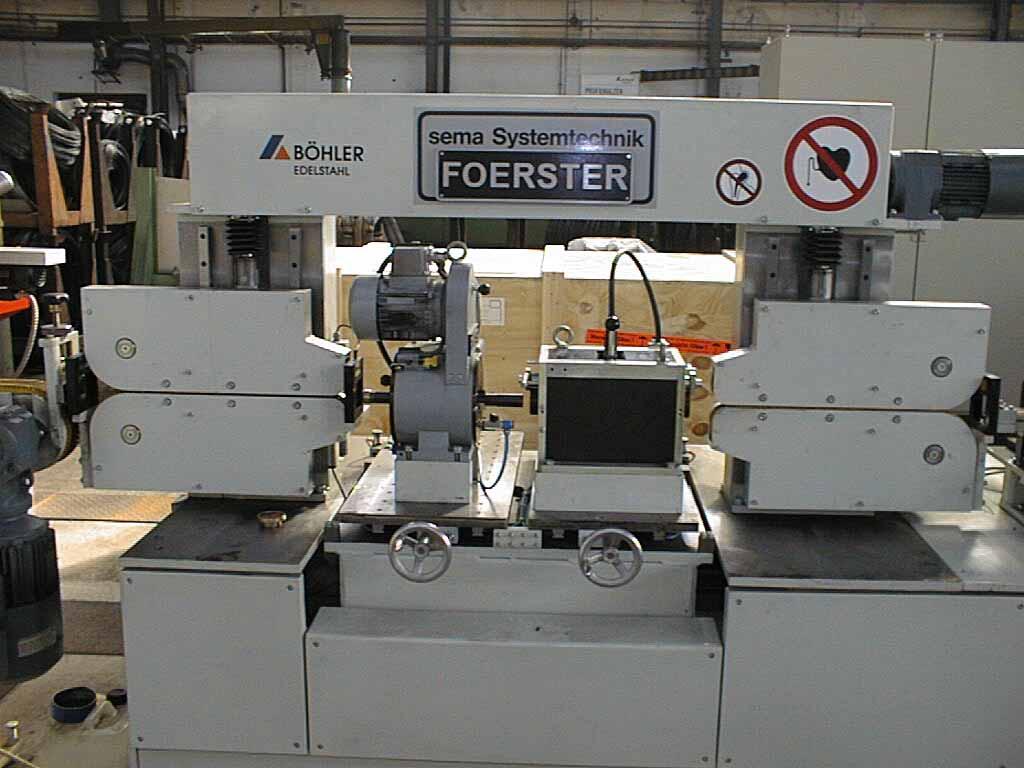

56 Linie wykańczające do polerowanych prętów stalowych wyższej jakości Po raz pierwszy możliwe było wykonanie układu prowadzenia, który pozwala także na prowadzenie prętów w dolnym zakresie wymiarowym bez drgań. Dzięki temu prowadzeniu można zapewnić bardzo wysoki poziom wykrywania wad w całym zakresie wymiarowym. Kompletna mechanika testująca została wykonana łącznie z firmą sema SYSTEMTECHNIK Hüllhorst. Page 56

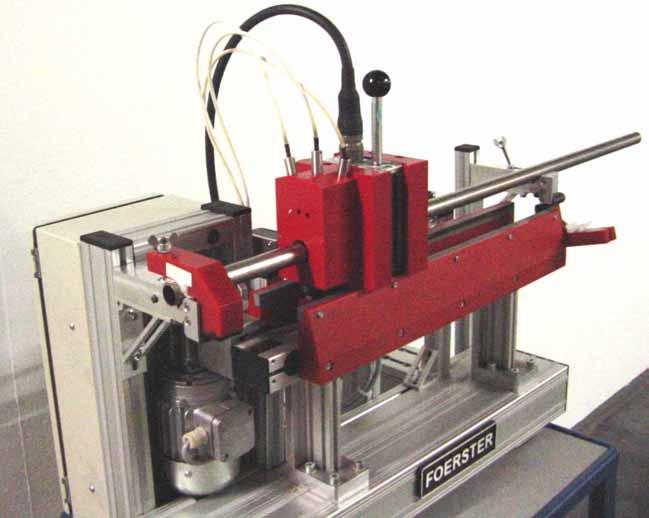

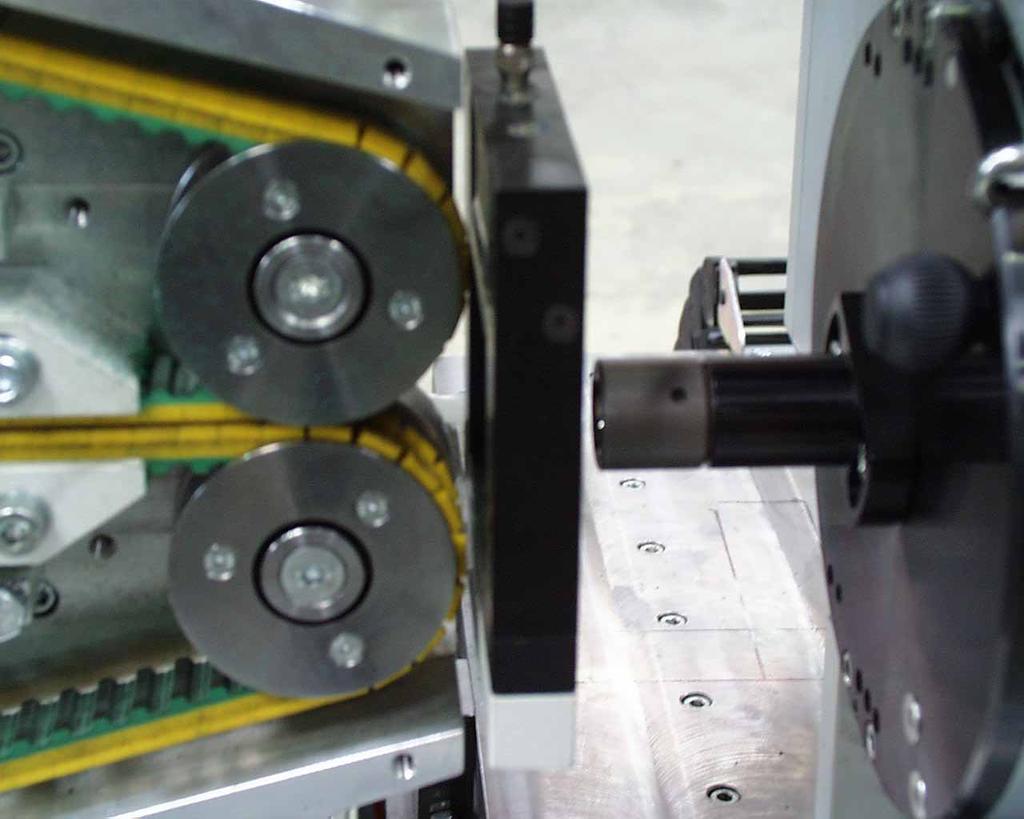

57 Page 57 Ro 20 / Ro 35 z precyzyjnym prowadzeniem

58 Page 58 Ro 20 / Ro 35 z precyzyjnym prowadzeniem

59 Page 59 Ro 20 / Ro 35 z precyzyjnym prowadzeniem

60 Page 60 Ro 20 / Ro 35 z precyzyjnym prowadzeniem

61 System nadajnika H H40 i H90 jako standard H170 na specjalne życzenie Page 61

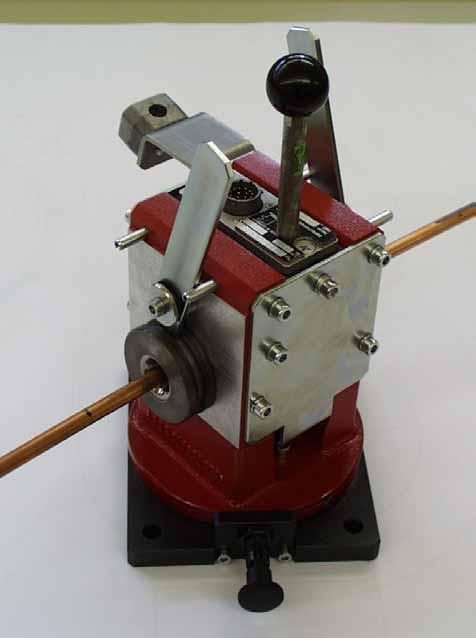

62 Page 62 Ro 35 L / Ro 65 L - wersja wzmocniona do linii ciągnienia

63 Ciągarki bębnowe do drutu Ciągnienie z kręgu w krąg 1: Krąg wyjściowy 2: Prostarka 3: Środek smarujący (proszek/smar) 4: Ciągadło 5: CIRCOGRAPH z głowicą obrotową 6: Bęben ciągarki Page 63

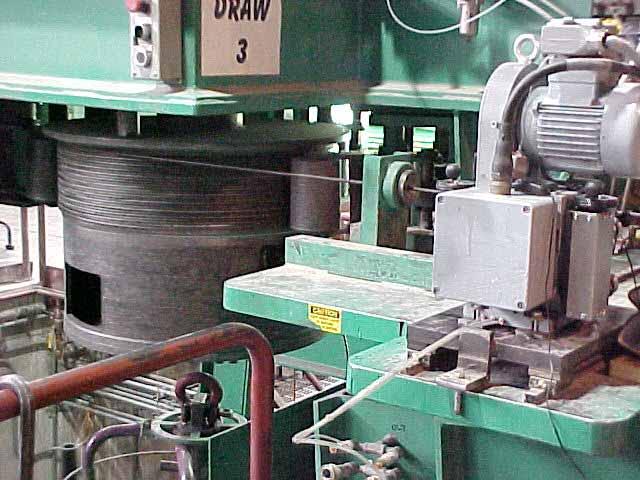

64 Ciągarki bębnowe do drutu Głowica Ro 20 wykonana w Charter Steel, USA Page 64

65 Ciągarki bębnowe do drutu Głowica Ro 20 wykonana w Charter Steel, USA Page 65

66 Zwijarka do drutu sprężynowego 1: Krąg drutu lub ciągłe podawanie 2: Prowadnice rolkowe/ urządzenie myjące 3: Kółko impulsowe 4: CIRCOGRAPH z głowicą obrotową 5: Jarzmo + cewka okrężna 6: Znakowanie barwne 7: Strefa suszenia 8: Urządzenie odcinające 9: Krąg drutu Page 66

67 Drut sprężynowy o przekroju owalnym Sprzedano 7 urządzeń z głowicą Ro 20 + DS Kompensacja szczeliny za pomocą DS2000!!! Z poprzednią głowicą Ro 14 + CS/S sprzedano 4 urządzenia Page 67

68 Ciągarka ławowa Z kręgów w odcinki Schumag Ro 35 L Ro 65 Wersja wzmocniona 1: Ciągarka 4: CIRCOGRAPH z głowicą obrotową 7: Nożyca latająca 10: Sortowanie 2: Kółko impulsowe lub impulsy z PLC 5: Jarzmo + cewka okrężna 8: Rury prowadzące 3: Prostarka pozioma i pionowa 6: Demagnetyzacja 9: Prostowanie, polerowanie Page 68

69 Linia wykańczająca Z odcinków w odcinki Zalecana sekcja testująca IFR 1: Podawanie 2: Bariery świetlne 3: CIRCOGRAPH z głowicą obrotową 4: Jarzmo + cewka 5: Demagnetyzacja 6: Znakowanie barwne 7: Sortowanie Page 69

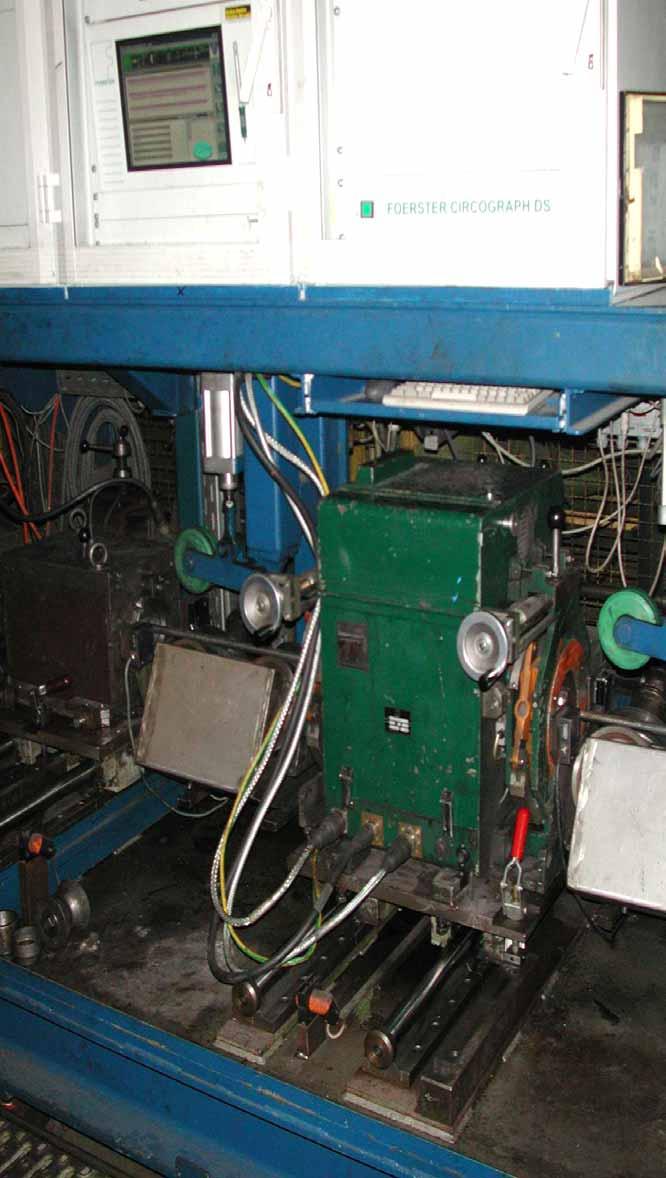

70 Linia wykańczająca CIRCOGRAPH DS + Ro III+ M90 w zakładzie Benteler, Niemcy, do rur żelaznych bez szwu Page 70

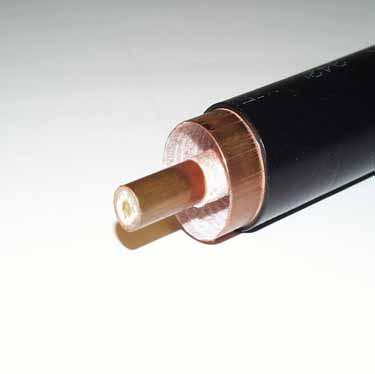

71 Kabel HF (WCz) Zastosowanie w Commscope, USA 1: Pokrywanie rurą miedzianą 4: CIRCOGRAPH z głowicą obrotową 7: Chłodzenie / koryto wodne 10: Bęben kablowy 5-10 km 2: Spawanie rury miedzianej 5: Cewka okrężna 8: Znakowanie barwne 3: Kółko impulsowe v = 0 4 m/s 6: Nakładanie powłoki z tworzywa 9: Urządzenie odcinające Page 71

72 C`GRAPH DS lub D`MAT DS przed formowaniem na zimno Ro 20 w SNR, Francja Ro 35 P w zakładzie Krupp Presta, Liechtenstein M 40 w zakładzie Mubea, Niemcy, przed urządzeniem do produkcji sprężyn Wafios Uwagi 1:Podawanie z kręgu 2: Prostowanie 3: CIRCOGRAPH z głowicą obrotową, alternatywnie jarzmo + cewka okrężna 4: Prasa do formowania na zimno 5: Odrzuty sortowania 6: Elementy dobre Page 72
