Systemy czujnikowe P 2.855/2.856/2.857

Transkrypt

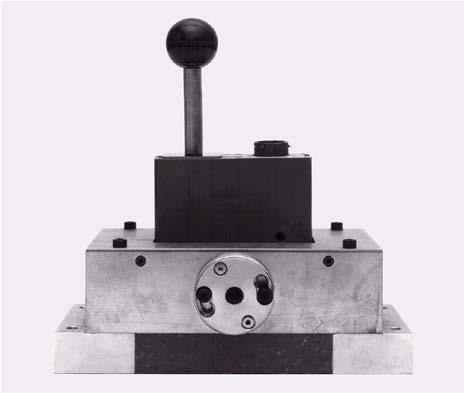

1 Systemy czujnikowe P 2.855/2.856/2.857 System czujnikowy P 12 System czujnikowy P 40 Systemy czujnikowe ze stałymi jarzmami magnetyzacji Testowanie cewkami przelotowymi bez fizycznego kontaktu, przy użyciu cewek LMD*, HD** i cewek LMD Therm*** Konstrukcja modułowa Zwarta budowa System czujnikowy P 40T * LMD = cewka wieloróżnicowa o niskiej częstotliwości ** HD = cewka różnicowa o wysokiej częstotliwości *** cewka Therm = cewka do materiału o temperaturze > 100 C

2 Zastosowanie Badanie prądami wirowymi materiałów odpowiednio ujednorodnionych przez stałą magnetyzację Badanie pojedynczych sztuk i badanie ciągłe System czujnikowy P 40T do badania przy temperaturze materiału do +400 C Wykrywanie wtrąceń ferrytycznych w materiałach nieżelaznych Przyrządy te maja swoje własne ulotki, które można zamówić podając następujące numery: Nazwa Nr części DEFECTOMAT DS DEFECTOMAT CP/EP DEFECTOMAT ECM Stosowane w połączeniu z urządzeniami: - DEFECTOMAT CS FOERSTER, opcjonalnie z kanałem DEFECTOMAT-u, - DEFECTOMAT CP/EP FOERSTER, - DEFECTOMAT DS FOERSTER. Działanie Wykrywanie wtrąceń ferrytycznych System czujnikowy magnetyzuje cząstki ferrytyczne zawarte w metalu nieżelaznym. Kiedy badany element przesuwa się wzdłużnie w cewce testującej, pole magnetyczne cząstki ferrytycznej indukuje napięcie. To indukowane napięcie wskazuje, że zostały wykryte cząstki ferrytyczne i jest ono oceniane przez elektronikę testującą na podstawie nastawnych progów. Badanie prądami wirowymi Jeśli system jest stosowany do badania prądami wirowymi, jego działanie jest zgodne z DIN Możliwe jest wykonywanie jednocześnie obu funkcji za pomocą jednej cewki testującej, jeśli przyrząd testujący jest odpowiednio wyposażony. Granica wykrywania zależy od: prędkości testowania, średnicy cewki z powodu odległości między cząstkami ferrytycznymi a cewką, położenia cząstki ferrytycznej, tj. jej odległości od cewki, natężenia pola magnetycznego /2.856/ /12

3 Budowa Na podstawie konstrukcji rozróżnia się trzy systemy czujnikowe ze względu na ich maksymalną średnicę badanego materiału lub ich zastosowanie do badania materiału zimnego lub gorącego: system czujnikowy P do temperatur materiału do +100 C, - do średnic materiału do 12 mm; system czujnikowy P do temperatur materiału do +100 C, - do średnic materiału do 40 mm; system czujnikowy P 40T do temperatur materiału do +400 C, - do średnic materiału do 40 mm. W skład systemów czujnikowych wchodzą następujące elementy: stałe jarzmo, jedna prowadnica ochronna wlotowa i jedna prowadnica wylotowa dla każdej średnicy materiału, w razie potrzeby z adaptorem prowadnicy, jedna cewka testująca dla każdej średnicy materiału, w razie potrzeby z adaptorem cewki, jeden kabel cewki testującej. Czujniki badanego elementu (bariery świetlne) nie są zawarte w zakresie dostawy systemu czujnikowego P i muszą być dostarczone osobno. Zastosowanie z funkcją bramki sygnału (1 bariera świetlna) i/lub z pomiarem prędkości (2 bariery świetlne). Stałe jarzma Stałe jarzma P 12 i P 40 są wykonane z mocnych płyt stalowych. Ich wnętrze jest wypełnione żywicą epoksydową, w której zalane są magnesy stałe. W korpusie pozostawione jest gniazdo cewki i otwór przelotowy. W stalowej konstrukcji stałego jarzma P 40T umieszczone są trzy mosiężne korpusy z zamocowanymi magnesami stałymi. Na stałych jarzmach P 40 i P 40T zamocowany jest uchwyt kabla. Cewki LMD i HD oraz cewki LMD Therm Zastosowanie tych okrągłych cewek testujących zależy od średnicy badanego materiału, jego temperatury i - w przypadku badania prądami wirowymi - wymaganej częstotliwości testowania. Cewki LMD i cewki LMD Therm obejmują zakres średnicy nominalnej od 1,2 do 44 mm. Cewki HD obejmują zakres średnicy nominalnej od 0,3 do 5,6 mm. Cewki LMD są zalecane do stosowania dla temperatur materiału do +100 C. Cewki HD są stosowane do: Wykrywania wtrąceń ferrytycznych Zakres średnicy nominalnej zaczyna się już od 0,3 mm i częściowo nakłada się na zakres cewek LMD z uwzględnieniem szczeliny. Oznacza to, że niektóre średnice materiału mogą być badane z mniejszymi szczelinami powietrznymi, przez co osiąga się wyższą granicę wykrywania wad. Testowanie prądami wirowymi Dla materiałów o niskiej konduktywności możliwe jest testowanie z wyższymi częstotliwościami do 1 MHz. * Średnice nominalne są ogólnie identyczne ze średnicami otworów prowadnic. Średnice otworów cewek testujących są trochę większe od średnic nominalnych /2.856/ /12 3

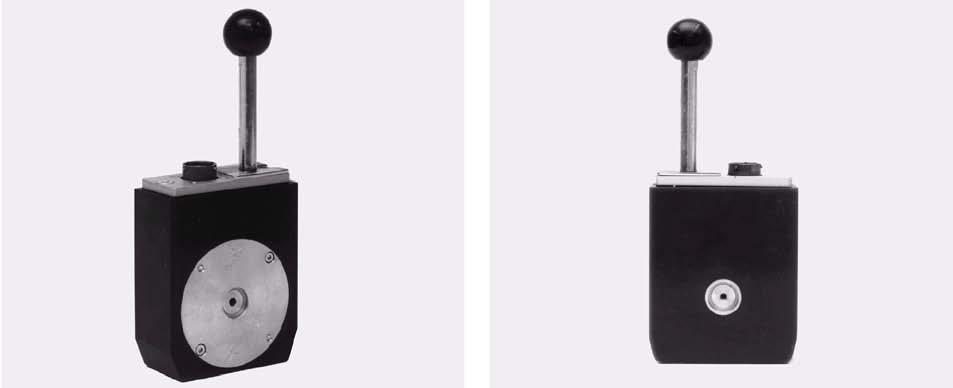

4 Rys. 1. Cewka HD (z lewej) i cewka LMD (z prawej) Rys. 2. Cewki testujące LMD Therm wielkości I i II Cewki LMD i HD są wykonane w obudowie z tworzywa sztucznego. Obudowy cewek LMD Therm są wykonane z mosiądzu. Można je rozmontować i naprawić. Dostępne są dla nich instrukcje obsługi technicznej. Są one także chłodzone wodą i zaprojektowane dla temperatur materiału do 1200 C. Jeśli jednak są stosowane w stałym jarzmie, dopuszczalna temperatura materiału jest ograniczona do +400 C. Dostępne są dwie wielkości, przy czym wielkość I jest montowana w jarzmie magnetyzacji P 40T przy użyciu adaptora cewki. Adaptor cewki Adaptor cewki dostosowuje cewkę LMD Therm wielkości I do użycia w jarzmie magnetyzacji 40T. Prowadnice ochronne są wykonane ze stali ferromagnetycznej. Spełniają dwa zadania: Zabezpieczają cewkę testującą przed uszkodzeniem mechanicznym np. wskutek zbyt dużej krzywizny badanych elementów. Prowadzą pole magnetyczne magnesów stałych. Dla każdej stopniowanej średnicy potrzebna jest jedna prowadnica wlotowa i jedna wylotowa. Są one mocowane albo bezpośrednio, albo poprzez adaptor prowadnicy w otworach na przedniej i tylnej ściance stałego jarzma. Wkręty z łbami gniazdowymi sześciokątnymi blokują je we właściwym położeniu i pewne osadzenie. Jednocześnie prowadnice ochronne centrują i blokują cewki testujące. Stopniowanie średnicy szeregu prowadnic ochronnych jest dopasowane do stopniowania szeregu cewek testujących /2.856/ /12

5 Dane techniczne System czujnikowy P 12 System czujnikowy P 40 System czujnikowy P 40T Zakres średnicy nominalnej dla cewek LMD 0,3 do 15 mm 0,3 do 44 mm 5 do 44 mm Zakres częstotliwości testowania dla cewek LMD 1 do 100 khz 1 do 100 khz Cewki HD 10 khz do 1 MHz do Ø5,6 mm 10 khz do 1 MHz do Ø5,6 mm Cewki LMD Therm 1 do 100 khz 29 mm 1 do 30 khz > 29 mm Zakres częstotliwości testowania dla cewek HMD Wymiary (szer. x wys. x głęb.) Patrz rysunek wymiarowy. Dopuszczalna temperatura materiału 100 C 100 C 400 C Masa ok. 6,5 kg ok. 15 kg ok. 26 kg Max przepływ wody* w cewce LMD Therm wielkości I Max przepływ wody* w cewce LMD Therm wielkości II Max ciśnienie wody w cewkach LMD Therm wielkości I i II 1,5 dm 3 /min 2,5 dm 3 /min 4 bar na wlocie 0,5 bar na wylocie Dopuszczalna temperatura wody na wylocie cewki +60 C Natężenie pola magnetyzacji w pobliżu średnicy wewnętrznej cewki testującej, z prowadnicami ochronnymi i ferrytycznym badanym materiałem o małym przekroju poprzecznym, około ok. 40 ka/m 50 do 100 mm 2 ok. 50 ka/m 100 do 200 mm 2 ok. 50 ka/m 100 do 200 mm 2 Dane dotyczące wszystkich trzech systemów czujnikowych Badany materiał Wtrącenia ferromagnetyczne Badanie prądami wirowymi Prędkość testowania Dla wykrywania wtrąceń ferrytycznych Materiał nieferromagnetyczny Materiał nieferromagnetyczny, ferromagnetyczny i austenityczny, tylko gdy jest odpowiednia magnetyzacja do ujednorodnienia materiału Dla wszystkich prędkości produkcyjnych występujących w praktyce Granica wykrywania rośnie ze wzrostem prędkości testowania Dopuszczalna temperatura otoczenia +45 C Obudowa IP 65 * Używać tylko czystej wody przemysłowej; zamocować mierniki przepływu /2.856/ /12 5

6 Ø nom 1,2 do 15 mm * Ø nom 0,3 do 5,6 mm ** Ø nom 0,3 do 15 mm * = cewki testujące LMD do zakresu częstotliwości od 1 do 100 khz ** = cewki testujące HD do zakresu częstotliwości od 10 do 1000 khz Rys. 3. System czujnikowy P /2.856/ /12

7 Rys. 4. Wymiary systemu czujnikowego P /2.856/ /12 7

8 Ø nom 1,2 do 44 mm * Ø nom 0,3 do 5,6 mm ** Ø nom 17 do 44 mm Ø nom 0,3 do 15 mm * = cewki testujące LMD do zakresu częstotliwości od 1 do 100 khz ** = cewki testujące HD do zakresu częstotliwości od 10 do 1000 khz Rys. 5. System czujnikowy P /2.856/ /12

9 Rys. 6. Wymiary systemu czujnikowego P /2.856/ /12 9

10 Ø nom 5 do 23 mm ** Ø nom 20 do 44 mm * Ø nom 20 do 44 mm Ø nom 5 do 23 mm * = cewki testujące LMD Therm, wielkość 1 ** = cewki testujące LMD Therm, wielkość 2 Zakres częstotliwości dla Ø nom 5 do 29 mm: 1 do 100 khz dla Ø nom >29 mm: 1 do 30 khz Rys. 7. System czujnikowy P 40T /2.856/ /12

11 Rys. 8. Wymiary systemu czujnikowego P 40T /2.856/ /12 11

12 Informacje podawane w zamówieniu Nazwa Nr części Nr zam. ELEMENTY STANDARDOWE STAŁE JARZMO MAGNETYZACJI p 12 KABEL CEWKI 10 m, EMV DYSZA, WYMIAR NOMINALNY 0,3 DYSZA, WYMIAR NOMINALNY 0,6 DYSZA, WYMIAR NOMINALNY 1,0 DYSZA, WYMIAR NOMINALNY 1,2 DYSZA, WYMIAR NOMINALNY 2,0 DYSZA, WYMIAR NOMINALNY 2,2 DYSZA, WYMIAR NOMINALNY 2,6 DYSZA, WYMIAR NOMINALNY 3,2 DYSZA, WYMIAR NOMINALNY 3,6 DYSZA, WYMIAR NOMINALNY 4,2 DYSZA, WYMIAR NOMINALNY 4,6 DYSZA, WYMIAR NOMINALNY 5,2 DYSZA, WYMIAR NOMINALNY 5,6 DYSZA, WYMIAR NOMINALNY 6 DYSZA, WYMIAR NOMINALNY 7 DYSZA, WYMIAR NOMINALNY 8 DYSZA, WYMIAR NOMINALNY 9 DYSZA, WYMIAR NOMINALNY 10 DYSZA, WYMIAR NOMINALNY 11 DYSZA, WYMIAR NOMINALNY 12 DYSZA, WYMIAR NOMINALNY 13 DYSZA, WYMIAR NOMINALNY 14 DYSZA, WYMIAR NOMINALNY 15 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 1,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 2,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 3,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 4,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 5,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 6 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 7 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 8 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 9 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 10 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 11 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 12 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 13 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 14 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 15 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 0,3 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 0,6 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 1 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 2 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 2,6 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 3,6 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 4,6 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 5, /2.856/ /12

13 Nazwa Nr części Nr zam. ELEMENTY STANDARDOWE STAŁE JARZMO MAGNETYZACJI p 40 KABEL CEWKI 10 m, EMV ADAPTOR DYSZY 44-2, WYMIAR P 12 P 40 DYSZA, WYMIAR NOMINALNY 0,3 DYSZA, WYMIAR NOMINALNY 0,6 DYSZA, WYMIAR NOMINALNY 1,0 DYSZA, WYMIAR NOMINALNY 1,2 DYSZA, WYMIAR NOMINALNY 2,0 DYSZA, WYMIAR NOMINALNY 2,2 DYSZA, WYMIAR NOMINALNY 2,6 DYSZA, WYMIAR NOMINALNY 3,2 DYSZA, WYMIAR NOMINALNY 3,6 DYSZA, WYMIAR NOMINALNY 4,2 DYSZA, WYMIAR NOMINALNY 4,6 DYSZA, WYMIAR NOMINALNY 5,2 DYSZA, WYMIAR NOMINALNY 5,6 DYSZA, WYMIAR NOMINALNY 6 DYSZA, WYMIAR NOMINALNY 7 DYSZA, WYMIAR NOMINALNY 8 DYSZA, WYMIAR NOMINALNY 9 DYSZA, WYMIAR NOMINALNY 10 DYSZA, WYMIAR NOMINALNY 11 DYSZA, WYMIAR NOMINALNY 12 DYSZA, WYMIAR NOMINALNY 13 DYSZA, WYMIAR NOMINALNY 14 DYSZA, WYMIAR NOMINALNY 15 DYSZA, WYMIAR NOMINALNY 16 DYSZA, WYMIAR NOMINALNY 17 DYSZA, WYMIAR NOMINALNY 18 DYSZA, WYMIAR NOMINALNY 19 DYSZA, WYMIAR NOMINALNY 20 DYSZA, WYMIAR NOMINALNY 21 DYSZA, WYMIAR NOMINALNY 22 DYSZA, WYMIAR NOMINALNY 23 DYSZA, WYMIAR NOMINALNY 24 DYSZA, WYMIAR NOMINALNY 25 DYSZA, WYMIAR NOMINALNY 26 DYSZA, WYMIAR NOMINALNY 27 DYSZA, WYMIAR NOMINALNY 28 DYSZA, WYMIAR NOMINALNY 29 DYSZA, WYMIAR NOMINALNY 30 DYSZA, WYMIAR NOMINALNY 31 DYSZA, WYMIAR NOMINALNY 32 DYSZA, WYMIAR NOMINALNY 33 DYSZA, WYMIAR NOMINALNY 34 DYSZA, WYMIAR NOMINALNY 35 DYSZA, WYMIAR NOMINALNY 36 DYSZA, WYMIAR NOMINALNY 37 DYSZA, WYMIAR NOMINALNY 38 DYSZA, WYMIAR NOMINALNY 39 DYSZA, WYMIAR NOMINALNY 40 DYSZA, WYMIAR NOMINALNY 41 DYSZA, WYMIAR NOMINALNY 42 DYSZA, WYMIAR NOMINALNY 43 DYSZA, WYMIAR NOMINALNY 44 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 1,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 2,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 3,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 4,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 5,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 6 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 7 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY /2.856/ /12 13

14 W razie szczególnych problemów prosimy o kontakt z firmą: INSTITUT DR. FÖRSTER Prüfgerätebau GmbH & Co KG Skrytka D Reutlingen In Laisen 70 D Reutlingen Tel. +40 (0) 7121/140-0 Fax +49 (0) 7121/ ts@ foerstergroup.de Przedstawiciel: NDT System Twardowskiego WARSZAWA biuro@ndt-system.com.pl lub z jednym z naszych przedstawicieli zagranicznych. Informacje i ilustracje mogą ulec zmianie. Nr zamówienia: Wydanie: 00/12 Autor: Leibssle Nazwa Nr części Nr zam. CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 9 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 10 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 11 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 12 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 13 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 14 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 15 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 16 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 17 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 18 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 19 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 20 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 21 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 22 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 23 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 24 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 25 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 26 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 27 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 28 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 29 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 30 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 31 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 32 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 33 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 34 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 35 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 36 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 37 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 38 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 39 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 40 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 41 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 42 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 43 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 44 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 0,3 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 0,6 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 1 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 2 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 2,6 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 3,6 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 4,6 CEWKA TESTUJĄCA HD, WYMIAR NOMINALNY 5, /2.856/ /12
