1 Katowice, 2011r. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT INSTALACJE AKPIA ORAZ SYSTEM SCADA

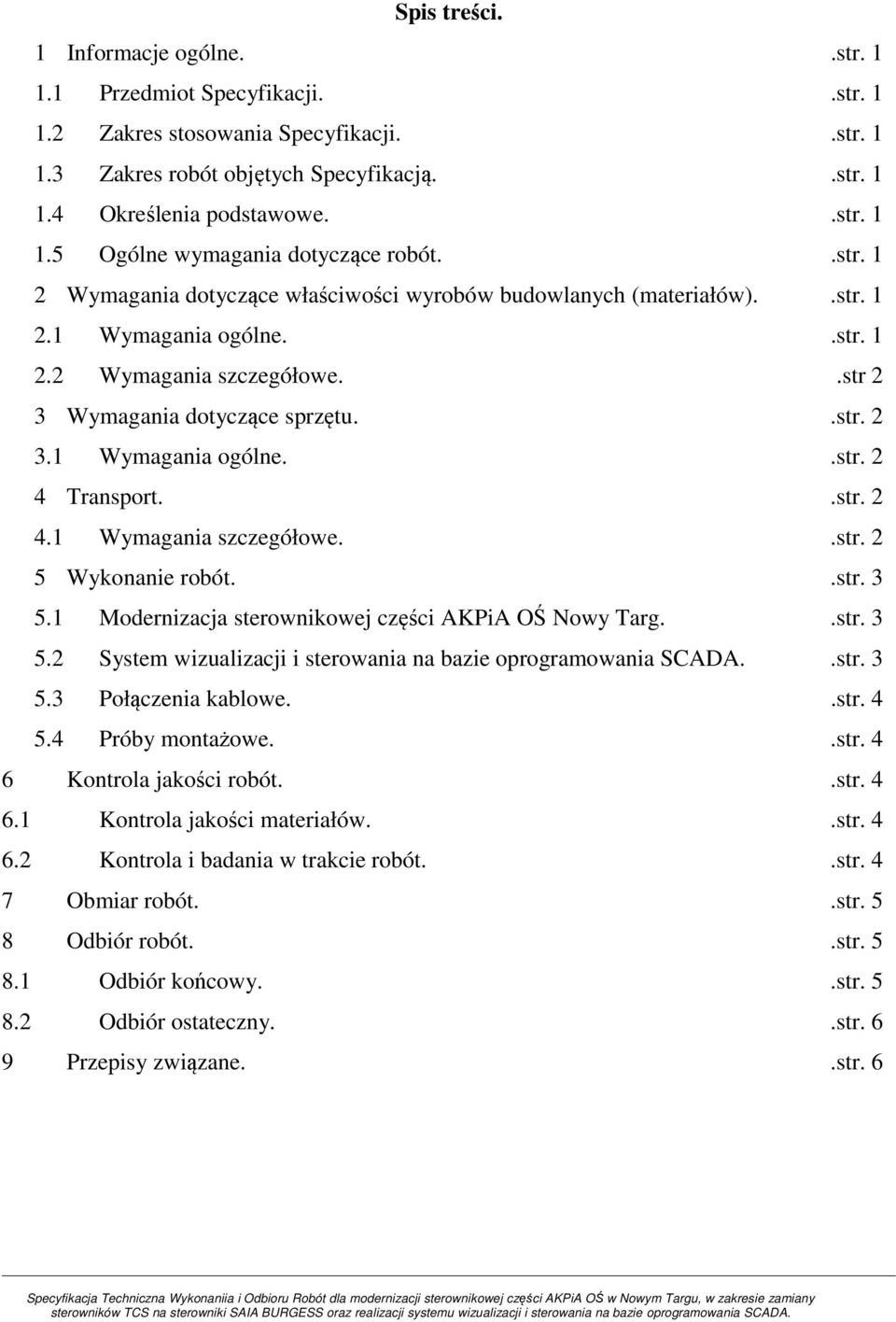

2 Spis treści. 1 Informacje ogólne..str Przedmiot Specyfikacji..str Zakres stosowania Specyfikacji..str Zakres robót objętych Specyfikacją..str Określenia podstawowe..str Ogólne wymagania dotyczące robót..str. 1 2 Wymagania dotyczące właściwości wyrobów budowlanych (materiałów)..str Wymagania ogólne..str Wymagania szczegółowe..str 2 3 Wymagania dotyczące sprzętu..str Wymagania ogólne..str. 2 4 Transport..str Wymagania szczegółowe..str. 2 5 Wykonanie robót..str Modernizacja sterownikowej części AKPiA OŚ Nowy Targ..str System wizualizacji i sterowania na bazie oprogramowania SCADA..str Połączenia kablowe..str Próby montażowe..str. 4 6 Kontrola jakości robót..str Kontrola jakości materiałów..str Kontrola i badania w trakcie robót..str. 4 7 Obmiar robót..str. 5 8 Odbiór robót..str Odbiór końcowy..str Odbiór ostateczny..str. 6 9 Przepisy związane..str. 6

3 1 Informacje ogólne. 1.1 Przedmiot Specyfikacji. Przedmiotem niniejszej Specyfikacji Technicznej Wykonania i Odbioru Robót są wymagania dotyczące wykonania i odbioru robót w zakresie instalacji AKPiA oraz systemu SCADA, które zostaną zrealizowane w trakcie zamiany sterowników TCS na sterowniki SAIA BURGESS oraz realizacji systemu wizualizacji i sterowania na bazie oprogramowania SCADA w oczyszczalni ścieków w Nowym Targu. 1.2 Zakres stosowania Specyfikacji. Specyfikacja Techniczna Wykonania i Odbioru Robót jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych Specyfikacją. Ustalenia zawarte w niniejszej Specyfikacji Technicznej Wykonania i Odbioru Robót dotyczą wszelkich czynności umożliwiających i mających na celu wykonanie robót w zakresie instalacji AKPiA oraz systemu SCADA w ramach zadania wymienionego w punkcie Określenia podstawowe. Określenia podane w niniejszej Specyfikacji są zgodne z obowiązującymi, odpowiednimi polskimi normami i przepisami techniczno budowlanymi. 1.5 Ogólne wymagania dotyczące robót. Wykonawca jest odpowiedzialny za jakość wykonania robót oraz za zgodność z Dokumentacją Projektową, Specyfikacjami Technicznymi i poleceniami Inspektora Nadzoru. Wprowadzenie jakichkolwiek odstępstw od tych dokumentów wymaga akceptacji Inspektora Nadzoru. 2 Wymagania dotyczące właściwości wyrobów budowlanych (materiałów). 2.1 Wymagania ogólne. Ogólne wymagania dotyczące wyrobów budowlanych (materiałów) podano w Dokumentacji Projektowej. 1

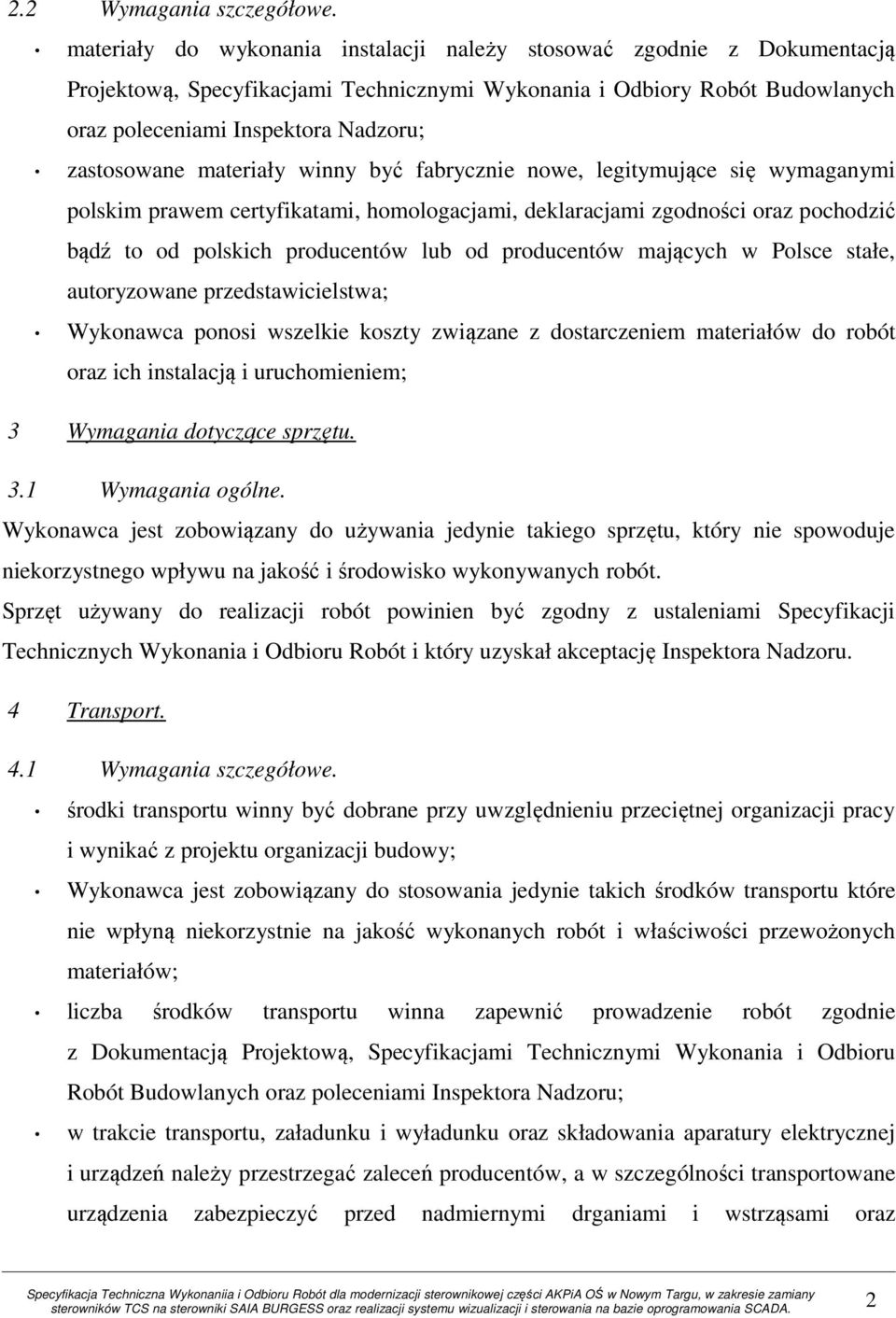

4 2.2 Wymagania szczegółowe. materiały do wykonania instalacji należy stosować zgodnie z Dokumentacją Projektową, Specyfikacjami Technicznymi Wykonania i Odbiory Robót Budowlanych oraz poleceniami Inspektora Nadzoru; zastosowane materiały winny być fabrycznie nowe, legitymujące się wymaganymi polskim prawem certyfikatami, homologacjami, deklaracjami zgodności oraz pochodzić bądź to od polskich producentów lub od producentów mających w Polsce stałe, autoryzowane przedstawicielstwa; Wykonawca ponosi wszelkie koszty związane z dostarczeniem materiałów do robót oraz ich instalacją i uruchomieniem; 3 Wymagania dotyczące sprzętu. 3.1 Wymagania ogólne. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość i środowisko wykonywanych robót. Sprzęt używany do realizacji robót powinien być zgodny z ustaleniami Specyfikacji Technicznych Wykonania i Odbioru Robót i który uzyskał akceptację Inspektora Nadzoru. 4 Transport. 4.1 Wymagania szczegółowe. środki transportu winny być dobrane przy uwzględnieniu przeciętnej organizacji pracy i wynikać z projektu organizacji budowy; Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu które nie wpłyną niekorzystnie na jakość wykonanych robót i właściwości przewożonych materiałów; liczba środków transportu winna zapewnić prowadzenie robót zgodnie z Dokumentacją Projektową, Specyfikacjami Technicznymi Wykonania i Odbioru Robót Budowlanych oraz poleceniami Inspektora Nadzoru; w trakcie transportu, załadunku i wyładunku oraz składowania aparatury elektrycznej i urządzeń należy przestrzegać zaleceń producentów, a w szczególności transportowane urządzenia zabezpieczyć przed nadmiernymi drganiami i wstrząsami oraz 2

5 przesuwaniem się; aparaturę i urządzenia ostrożnie załadowywać i wyładowywać nie narażając ich na uderzenia, ubytki lub uszkodzenia powłok; w przypadku jednostek kompletacyjnych np. szaf rozdzielczych, przewidzieć możliwość demontażu najbardziej wrażliwych elementów, osobny ich transport i ponowny montaż w szafie na obiekcie; 5 Wykonanie robót. 5.1 Modernizacja sterownikowej części AKPiA OŚ Nowy Targ. modernizacja sterownikowej części AKPiAs OŚ Nowy Targ winna być wykonana zgodnie z Dokumentacją Projektową, Specyfikacjami Technicznymi Wykonania i Odbioru Robót Budowlanych oraz w sposób zapewniający poprawną realizację wszystkich założonych funkcji Wykonawca zobowiązany jest do uwzględnienia wszelkich nieujawnionych w Dokumentacji Projektowej bądź Specyfikacjach Technicznych materiałów i elementów koniecznych do zapewnienia poprawnego wykonania robót; pamiętać należy o bezwzględnym wymogu zachowania ciągłości pracy obiektu wymiana elementów sterowniczych musi być zrealizowana podczas w sposób zapewniający poprawą realizacją zadań technologicznych oczyszczalni; 5.2 System wizualizacji i sterowania na bazie oprogramowania SCADA. Budowa systemu wizualizacji i sterowania na bazie oprogramowania SCADA w OŚ Nowy Targ winna być wykonana zgodnie z Dokumentacją Projektową, Specyfikacjami Technicznymi Wykonania i Odbioru Robót Budowlanych oraz w sposób zapewniający poprawną realizację wszystkich założonych funkcji Wykonawca zobowiązany jest do uwzględnienia wszelkich nieujawnionych w Dokumentacji Projektowej bądź Specyfikacjach Technicznych materiałów i elementów koniecznych do zapewnienia poprawnego wykonania robót; pamiętać należy o bezwzględnym wymogu zachowania ciągłości pracy obiektu wymiana elementów sterowniczych musi być zrealizowana podczas w sposób zapewniający poprawą realizacją zadań technologicznych oczyszczalni; 3

6 5.3 Połączenia kablowe. połączenia kablowe należy wykonać zgodnie z Dokumentacją Projektową oraz Specyfikacjami Technicznymi Wykonania i Odbioru Robót Budowlanych a w szczególności z załączoną do niniejszej Specyfikacji Specyfikacja Kablową; połączenia kablowe wewnątrz budynku tłoczni i biofiltra prowadzić w korytach z tworzywa sztucznego; połączenia kablowe na obszarze obiektu ale nie w budynkach, prowadzić należy w gruncie, jeśli jest to wymagane ze względów wytrzymałości mechanicznej, w rurach osłonowych SRS 110; konieczne wykopy zrealizować należy zgodnie z obowiązującymi przepisami i normami oraz zgodnie z zaprojektowanymi trasami kablowymi i ewentualnymi uwagami Inspektora Nadzoru; 5.4 Próby montażowe. Po zakończeniu robót w obiekcie, przed ich odbiorem Wykonawca zobowiązany jest do przeprowadzenia prób pomontażowych tj. technicznego sprawdzenia jakości wykonanych robót wraz z dokonaniem potrzebnych pomiarów i próbnym uruchomieniem poszczególnych linii, instalacji, szaf sterowniczych, urządzeń i aparatury pomiarowej. Próby pomontażowe powinny być udokumentowane. Dla każdego obwodu pomiarowego, sterowniczego i sygnalizacyjnego powinien zostać sporządzony protokół stwierdzający poprawność wykonanych połączeń. 6 Kontrola jakości robót. 6.1 Kontrola jakości materiałów. Urządzenia elektryczne, aparatura oraz kable i przewody powinny posiadać atest fabryczny lub świadectwo jakości wydane przez producenta oraz wszelkie niezbędne certyfikaty, gwarancje i DTR'ki. 6.2 Kontrola i badania w trakcie robót. Należy skontrolować i przebadać: zgodność z Dokumentacją Projektową i przepisami; poprawność montażu; kompletność wyposażenia; 4

7 poprawność oznaczenia; brak widocznych uszkodzeń; należyty stan izolacji; skuteczność ochrony od porażeń; poprawność działania algorytmów sterowania; poprawność wskazań urządzeń pomiarowych; poprawność działania algorytmów sterowania zgodnie z wytycznymi technologicznymi; 7 Obmiar robót. Obmiar prowadzony będzie według poniższych wymagań: mb montażu koryt kablowych na podstawie Dokumentacji Projektowej, Specyfikacji i pomiarów w terenie; mb wykopów na podstawie Dokumentacji Projektowej, Specyfikacji i pomiarów w terenie; mb ułożenia rur osłonowych, przewodów i kabli na podstawie Dokumentacji Projektowej, Specyfikacji i pomiarów w terenie; komplet przetworników, elementów sterowników, czujników, aparatury itp. na podstawie Dokumentacji Projektowej, Specyfikacji i pomiarów w terenie; komplet sprzętu komputerowego; komplet oprogramowania; 8 Odbiór robót. 8.1 Odbiór końcowy. Odbiór jest potwierdzeniem wykonania robót zgodnie z Dokumentacją Projektową, Specyfikacjami Technicznymi Wykonania i Odbioru Robót Budowlanych, warunkami technicznymi oraz obowiązującymi normami i polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. sprawdzić zgodność robót z umową, Dokumentacją Projektową, Specyfikacjami Technicznymi, normami i przepisami; sprawdzić udokumentowanie właściwej jakości wykonania robót, odpowiednimi protokołami prób montażowych/rozruchowych; sprawdzić, czy przedmiot odbioru spełnia warunki i zasady prawidłowej eksploatacji; 5

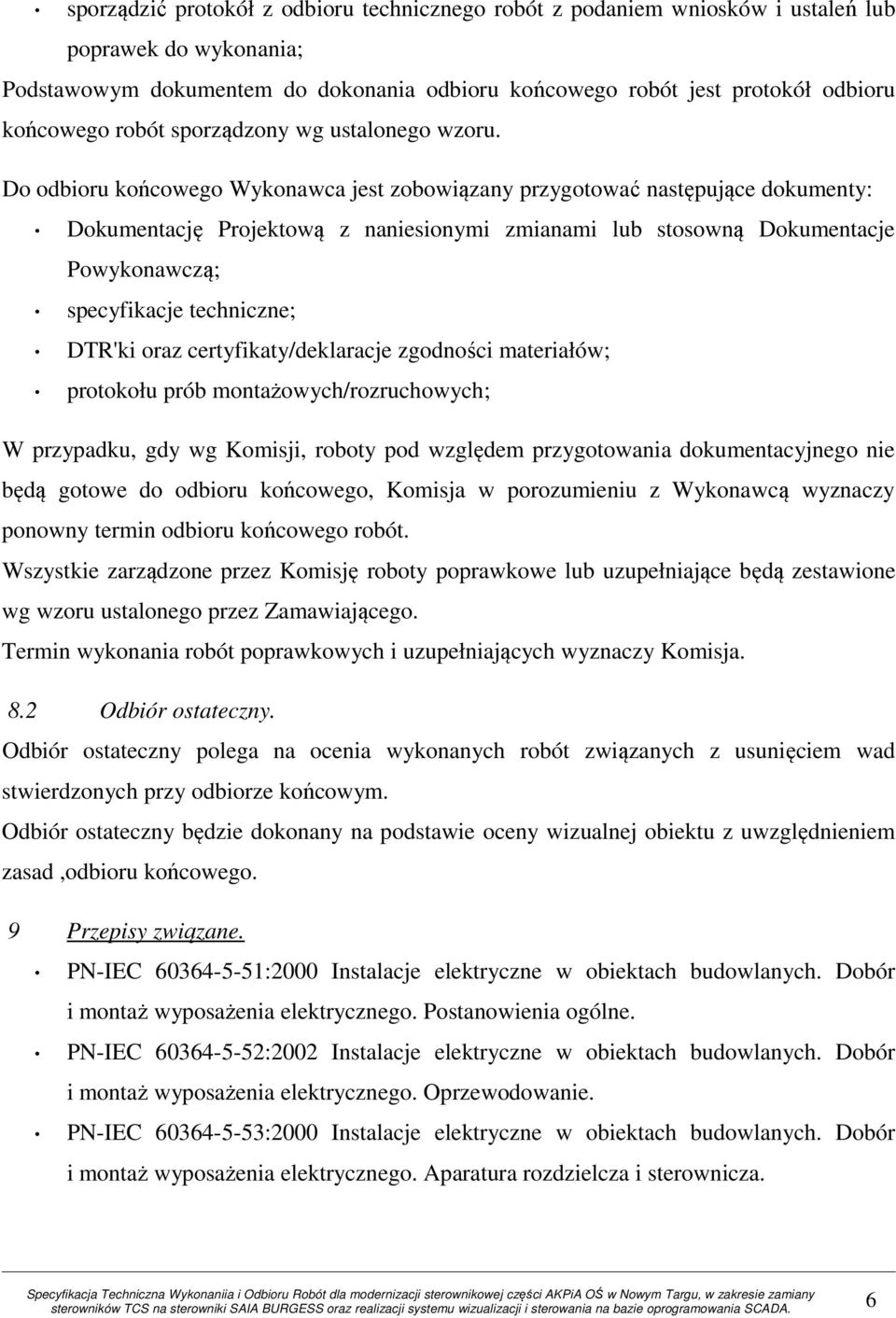

8 sporządzić protokół z odbioru technicznego robót z podaniem wniosków i ustaleń lub poprawek do wykonania; Podstawowym dokumentem do dokonania odbioru końcowego robót jest protokół odbioru końcowego robót sporządzony wg ustalonego wzoru. Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty: Dokumentację Projektową z naniesionymi zmianami lub stosowną Dokumentacje Powykonawczą; specyfikacje techniczne; DTR'ki oraz certyfikaty/deklaracje zgodności materiałów; protokołu prób montażowych/rozruchowych; W przypadku, gdy wg Komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru końcowego, Komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru końcowego robót. Wszystkie zarządzone przez Komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i uzupełniających wyznaczy Komisja. 8.2 Odbiór ostateczny. Odbiór ostateczny polega na ocenia wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze końcowym. Odbiór ostateczny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad,odbioru końcowego. 9 Przepisy związane. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne. PN-IEC :2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. 6

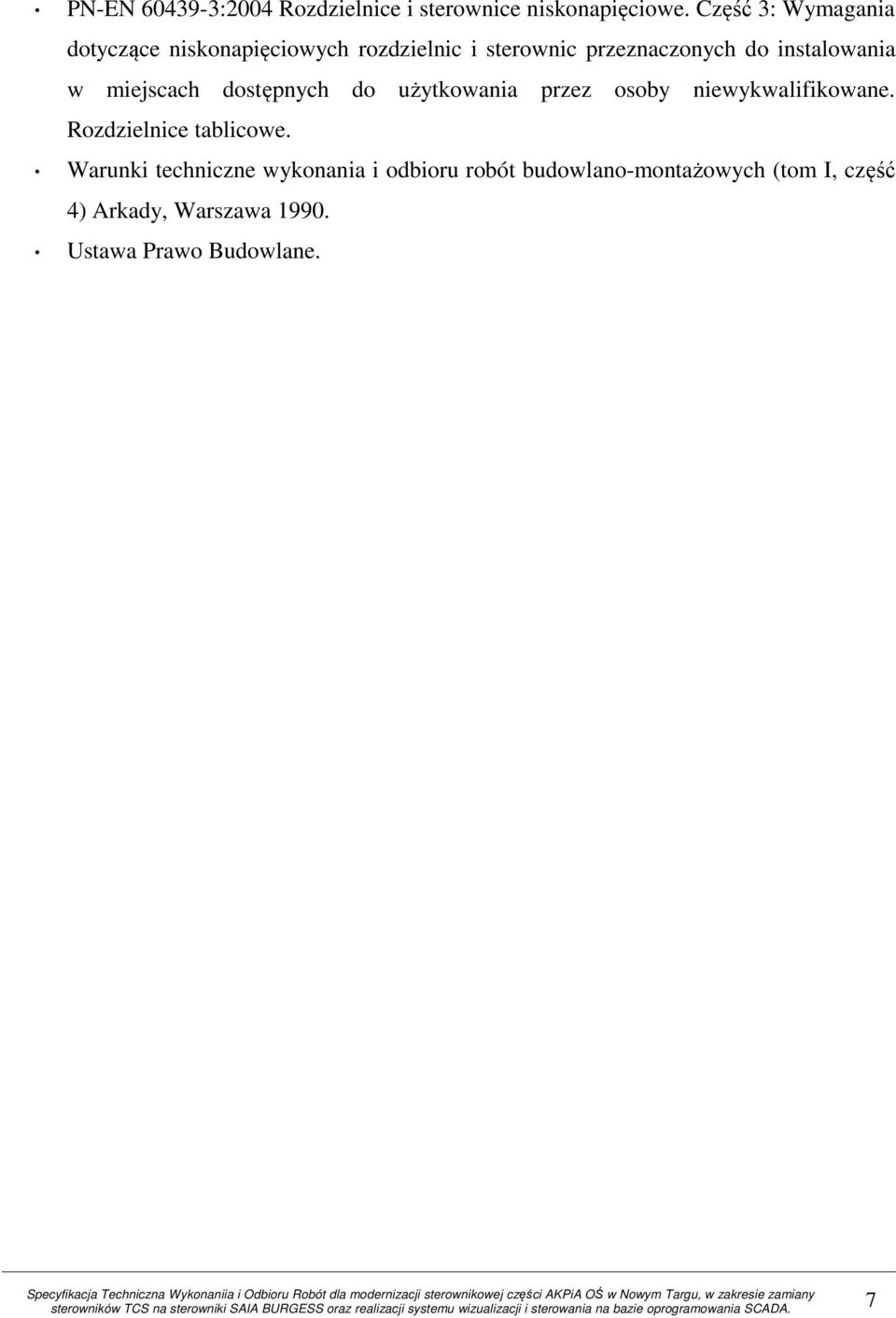

9 PN-EN :2004 Rozdzielnice i sterownice niskonapięciowe. Część 3: Wymagania dotyczące niskonapięciowych rozdzielnic i sterownic przeznaczonych do instalowania w miejscach dostępnych do użytkowania przez osoby niewykwalifikowane. Rozdzielnice tablicowe. Warunki techniczne wykonania i odbioru robót budowlano-montażowych (tom I, część 4) Arkady, Warszawa Ustawa Prawo Budowlane. 7
