Pompa ciepła powietrze woda WPL 17 ACS plus Set 1 / Set 2
|
|
- Arkadiusz Duda
- 7 lat temu
- Przeglądów:
Transkrypt
1 Pakiety WPL 17 ACS plus Set 1 i Set 2 to kompletne zestawy z pompą ciepła powietrze/woda, przystosowane do podgrzewu instalacji c.o., c.w.u. oraz chłodzenia budynku. Wyposażone są w nowoczesną, inwerterową pompę ciepła, wewnętrzny moduł hydrauliczny HM Trend oraz odpowiednio w zasobnik c.w.u. lub zasobnik c.w.u. i bufor. Wysoki stopień zintegrowania głównych elementów systemu gwarantuje krótki czas montażu oraz eliminuje ryzyko powstawania ewentualnych błędów montażowych. WPL 17 ACS 17 classic - Zastosowanie technologii inwerterowej powoduje, że pompa ciepła sterowana jest zależnie od aktualnego zapotrzebowania na ciepło (płynnie regulowana wydajność poprzez zmianę prędkości pracy sprężarki oraz wentylatora) co zapewnia wysoką wydajność systemu i znacznie zmniejsza zużycia energii elektrycznej. Monoblokowa konstrukcja urządzenia gwarantuje, że układ termodynamiczny jest hermetyczny co z kolei sprawia, że montaż pompy ciepła sprowadza się do wykonania prostych podłączeń hydraulicznych i elektrycznych bez konieczności posiadania specjalistycznych certyfikatów i uprawnień do obsługi obiegów chłodniczych. Wysoka wydajność i efektywność COP = 3.97 przy A2/W35 wg. EN wynika z zastosowania najnowocześniejszej technologii inwerterowej, systemu sterowania oraz m.in. I-COOL Technology. I-cool Inteligente chłodzenie inwertera odbywa się poprzez układ hydrauliczny pompy ciepła. W porównaniu z chłodzeniem przez powietrze zastosowany układ pozwala zoptymalizować i bardziej efektywnie chłodzić inwerter. Strumień przepływu czynnika chłodzącego jest kontrolowany i regulowany przez specjalny zawór co sprawia, że chłodzenie realizowane jest tylko w tedy, kiedy jest to konieczne. Dodatkowo odprowadzane z inwertera ciepło jest przekazywane do systemu ogrzewania a nie bezpowrotnie wyrzucane do środowiska. HM Trend wiszący, wewnętrzny moduł hydrauliczny charakteryzujący się wysoką integracją istotnych elementów systemu grzewczego, dlatego idealnie nadaje się do zastosowania w ciasnych pomieszczeniach oraz korzystnie wpływa na obniżenie czasu montażu i estetykę wykonania instalacji. W module wbudowane zostały m.in.: regulator WPM3, który zapewnia w pełni automatyczną pracę systemu pompy ciepła oraz regulację instalacji grzewczej w funkcji temperatury zewnętrznej; elektroniczna pompa obiegowa układu c.o. / c.w.u.; wielostopniowa grzałka elektryczna o mocy maks. 8,8 kw; zawór bezpieczeństwa oraz naczynie przeponowe układu c.o. o pojemności 24 litrów. - Stojący zbiornik c.w.u. o poj. 183 litrów został specjalnie skonstruowany i przygotowany do współpracy z inwerterowymi pompami ciepła serii WPL classic. Gwarantuje to efektywne i komfortowe podgrzewanie c.w.u. a skuteczna izolacja cieplna o grubości 55mm zapewnia minimalne straty ciepła. Zasobnik wykonany jest ze stali i pokryty od wewnątrz specjalną emalią oraz dodatkowo zabezpieczony anodą ochronną. SBP 100 classic - Stojący zbiornik buforowy o poj. 100 litrów służy do hydraulicznego rozdzielenia instalacji źródła ciepła od instalacji centralnego ogrzewania oraz zapewnia bezawaryjna pracę systemu grzewczego z pompą ciepła. Zbiornik buforowy ocieplony jest wysokiej jakości pianką izolacyjną co zapewnia minimalne straty ciepła. Przyłącza hydrauliczne są wyprowadzone od góry. Zbiornik buforowy SBP 100 classic nadaje się do stosowania przy systemach chłodzenia. W skrócie W skrócie W skrócie Klasa energetyczna A++/A+ W35/W55 Granica zastosowania: powietrze o temperaturze od -20 C do +40 C Maksymalna temperatura zasilania czynnika grzewczego +60 C (dla P4 C) i +50 C (dla P-8 C) Sprężarka inwerterowa płynnie regulowana wydajność dostosowana do aktualnego zapotrzebowania na energię cieplną I-COOL Technology Inteligentne chłodzenie inwertera ABC design Anti-Block-Condensate uniemożliwia zablokowanie odprowadzenie kondensatu Chłodzenie aktywne - chłodzenie poprzez odbieranie ciepła z systemu grzewczego SILENT MODE dodatkowy tryb pracy pozwalający bardzo cichą eksploatację np. w nocy Elektroniczny zawór rozprężnyodpowiednie przegrzanie par czynnika przy zmiennych warunkach temperaturowych źródła ciepła Monoblok - prosty montaż brak konieczności posiadania specjalistycznych uprawnień do obsługi obiegów chłodniczych R 410A ekologiczny czynnik chłodniczy Wysoki stopień zintegrowania głównych elementów systemu Krótki czas montażu Dostępne zestawy: WPL 17 ACS plus Set 1 WPL 17 ACS plus Set 2
2 Dane techniczne Moc grzewcza Moc grzewcza przy A7/W35 (min./max.) kw 5,48/8,50 Moc grzewcza przy A2/W35 (min./max.) kw 2,00/8,50 Moc grzewcza przy A-7/W35 (min./max.) kw 3,00/7,80 Moc grzewcza przy A7/W35 (EN 14511) kw 4,86 Moc grzewcza przy A2/W35 (EN 14511) kw 5,73 Moc grzewcza przy A-7/W35 (EN 14511) kw 7,80 Moc grzewcza przy A-15/W35 (EN 14511) kw 7,07 Moc chłodzenia przy A35/W7 max. kw 6,00 Moc chłodzenia przy A35/W18 max. kw 6,00 Pobór mocy Pobór mocy przez wentylator w funkcji grzania maks. kw 0,1 Pobór mocy przy A7/W35 (EN 14511) kw 1,02 Pobór mocy przy A2/W35 (EN 14511) kw 1,44 Pobór mocy przy A-7/W35 (EN 14511) kw 2,68 Pobór mocy przy A-15/W35 (EN 14511) kw 2,84 Współczynnik efektywności Współczynnik efektywności przy A7/W35 (EN 14511) 4,76 Współczynnik efektywności przy A2/W35 (EN 14511) 3,97 Współczynnik efektywności przy A-7/W35 (EN 14511) 2,92 Współczynnik efektywności przy A-15/W35 (EN 14511) 2,49 Dane dotyczące dźwięku Poziom mocy akustycznej (EN 12102) db(a) 57 Poziom ciśnienia akustycznego w odległości 5 m, w wolnym polu db(a) 35 Poziom mocy akustycznej przy ustawieniu na zewnątrz maks. db(a) 66 Granice stosowania Granica stosowania po stronie ogrzewania min/maks C 15/60 Granica stosowania dolnego źródła min/maks C -20/40 Dane dotyczące zużycia energii Klasa efektywności energetycznej A+/A++ Dane elektryczne Napięcie znamionowe sprężarki V 230 Napięcie znamionowe sterowania V 230 Układ faz sprężarki 1/N/PE Układ faz sterowania 1/N/PE Zabezpieczenie sprężarki A 1 x B 25 Zabezpieczenie sterowania A 1 x B 16 Prąd rozruchowy A 7 Prąd pracy maks. A 20,3 Wykonanie Czynnik chłodniczy R410A Ilość czynnika chłodniczego kg 2 CO 2 Ekwiwalent (CO 2 e) t 4,18 Współczynnik globalnego ocieplenia (GWP100) 2088 Wysokość mm 812 Szerokość mm 1152 Głębokość mm 524 Waga Waga kg 91 Wartości Strumień przepływu ogrzewania (EN 14511) przy A7/W35, B0/W35 i 5 K m³/h 0,8 Dopuszczalne ciśnienie robocze w obiegu grzewczym MPa 0,3 Strumień przepływu po stronie dolnego źródła m³/h 2200 Strumień przepływu ogrzewania min. m³/h 0,6 Parametry mocy odnoszą się do nowych urządzeń z czystymi wymiennikami ciepła. Pobór mocy przez wbudowane napędy pomocnicze podany jest jako wartość maksymalna i może się różnić w zależności od punktu pracy. Pobór mocy przez wbudowane napędy jest podany w parametrach mocy urządzenia (wg EN 14511).
3 i przyłącza a44 b d a a10 g01 g e e01 D a44 Rozstaw alternatywnych nóżek mm 995 b01 Przepust na przewody elektr. d45 Odprowadzenie kondensatu e01 Zasilanie CO Średnica mm 22 e02 Powrót CO Średnica mm 22 g01 Wlot powietrza g02 Wylot powietrza a10 Wysokość a20 Szerokość mm 812 mm 1152 Przykład: montaż na konsoli WK 1 1 Zasilanie CO; 2 Powrót CO; 3 Konsola ścienna WK 1
4 Wykresy wydajności Wykres mocy grzewczej D X Temperatura zewnętrzna [ C] Y Moc grzewcza [kw] 1 max. W55 2 max. W45 3 max. W35 4 min. W55 5 min. W45 6 min. W35 Wykres mocy chłodzenia D X Temperatura zasilania [ C] Y Moc chłodzenia [kw] 1 max. A35 2 min. A35
5 HM Trend 896 d01 e01 d b01 c Dane techniczne Granice stosowania HM Trend Maks. dopuszczalne ciśnienie MPa 0,3 Granica stosowania - chłodzenie min. C 7 Granica stosowania - ogrzewanie maks. C 70 Twardość wody dh 3 ph (zwiazki aluminium) 8,0-8,5 ph (bez zwiazków aluminium) 8,0-10,0 Przewodnictwo (zmiekczanie) μs/cm <1000 Przewodnictwo (odsalanie) μs/cm Chlorki mg/l <30 Tlen 8-12 tygodni po napełnieniu (zmiękczanie) mg/l <0,02 Tlen 8-12 tygodni po napełnieniu (odsalanie) mg/l <0,1 Dane hydrauliczne Zewn. dostępna różnica ciśnień przy 1,5 m³/h hpa 661 Zewn. dostępna różnica ciśnień przy 2,0 m³/h hpa 468 Zewn. dostępna różnica ciśnień przy 2,5 m³/h hpa 300 Dane elektryczne Częstotliwość Hz 50 Napięcie znamionowe sterowania V 230 Napiecie znamionowe ogrzewania awaryjnego/dodatkowego V 400 Układ faz sterowania 1/N/PE Układ faz ogrzewania awryjnego/dodatkowego 3/N/PE Zabezpieczenie elektr. sterowania A 1 x B 16 Zabezpieczenie elektr. ogrzewania awaryjnego/dodatkowego A 3 x B 16 Pobór mocy ogrzewania awaryjnego/dodatkowego kw 8,8 Pobór mocy pompy obiegowej W 3-76 Wykonanie Typ pompy obiegowej Yonos PARA 25/7.5 Rodzaj ochrony (IP) IP20 Zastosowanie WPL 10 AC(S), WPL 13/18 E, WPL 15/25 AC(S), WPL 33 HT, WPL 07/09/17 ACS classic Wysokość mm 896 Wysokość z przyłączami mm 1131 Szerokość mm 590 Głębokość mm 405 Przyłącza G 1 Waga kg HM Trend b01 Przepust na przewody elektr. c12 Odpływ z zaworu bezpieczeństwa d01 Zasilanie pompa ciepła Gwint wewnętrzny G 1 d29 Zasilanie CWU Gwint wewnętrzny G 1 e01 Zasilanie CO Gwint wewnętrzny G 1
6 Dane dotyczące zużycia energii Dane o produktach są zgodne z unijnymi przepisami dotyczącymi Dyrektywy efektywności energetycznej (ErP). Typ Nr katalogowy Producent STIEBEL ELTRON Klasa efektywności energetycznej Straty ciepła W 63 Pojemność zasobnika l 195 i przyłącza Dane Techniczne Typ Nr katalogowy Parametry hydrauliczne Pojemność znamionowa l 183 Pojemność wężownicy l 12,3 Powierzchnia wężownicy m² 2,0 Strata ciśnienia w wężownicy przy 1,0 m³/h hpa 50 Ilość wody zmieszanej 40 C (15 C/60 C) l 319 Zakres stosowania Maks. dopuszczalne ciśnienie MPa 0,6 Ciśnienie próbne MPa 1,0 Maks. dopuszczalna temperatura C 95 Maks. strumień przepływu l./min 25 Dane energetyczne Zużycie energii na podtrzymanie temperatury przez 24 godz. przy 60 C kwh 1,5 Klasa efektywności energetycznej Wysokość mm 1574 Głębokość mm 601 Średnica mm 549 Wysokość pochylonego zasobnika mm 1632 Waga Ciężar zasobnika napełnionego kg 300 Ciężar zasobnika pustego kg h43 i c06 h24 d33 c10 h25 d34 c c01 Podłączenie zimnej wody Gwint zewnętrzny G 1 c06 Podłączenie ciepłej wody Gwint zewnętrzny G 1 c10 Cyrkulacja Gwint zewnętrzny G 3/4 d33 Zasilanie wężownicy Gwint wewnętrzny G 1 d34 Powrót z wężownicy Gwint wewnętrzny G 1 h25 Tuleja czujnika temperatury Średnica mm 9 h24 Tuleja czujnika temperatury Średnica mm 9 h43 Termometr i01 Otwór rewizyjny Średnica mm 115 Średnica pokrywy otworu rewizyjnego mm 150 Śruba M 10 Moment dokręcania Nm 15 i18 Anoda ochronna Gwint wewnętrzny G 1 i18

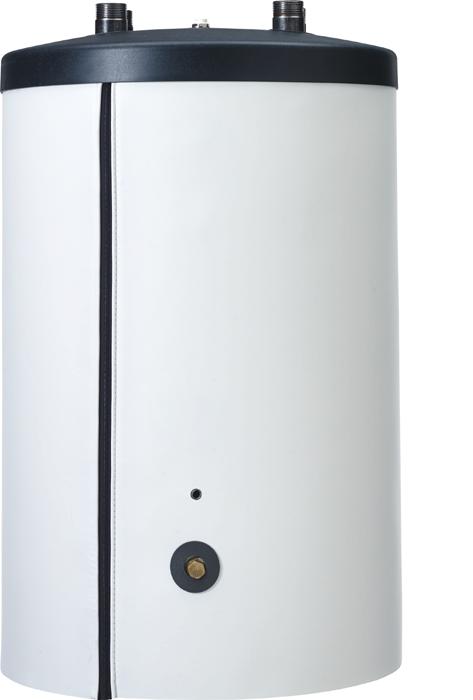

7 SBP 100 Classic Dane Techniczne Typ SBB 100 classic Nr katalogowy Dane hydrauliczne Pojemność znamionowa l 100 Granice stosowania Maksymalne dopuszczalne ciśnienie MPa 0,3 Maksymalne dopuszczalne ciśnienie MPa 0,3 Maksymalna dopuszczalna temperatura C 95 Dane energetyczne Zużycie energii na podtrzymanie temperatury przez 24 godz. przy 65 C Klasa efektywności energetycznej kwh 1,25 Wysokość mm 877 Średnica mm 510 Wysokość pochylonego urządzenia mm 968 Masy Masa w stanie napełnionym kg 120 Masa własna kg 21
