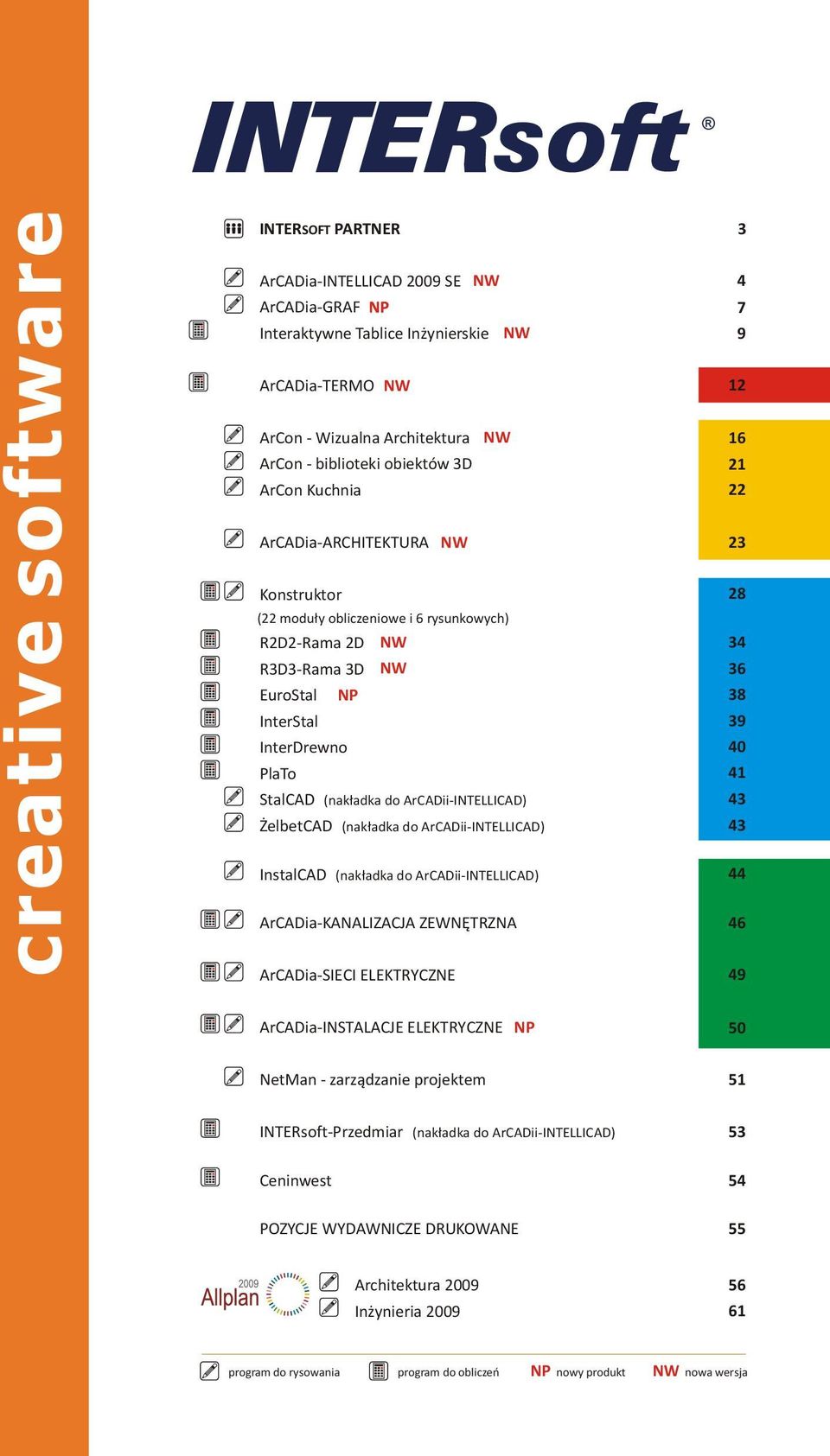

1 3 ArCADia-INTELLICAD 2009 SE NW ArCADia-GRAF Interaktywne Tablice Inżynierskie NW ArCADia-TERMO NW 12 ArCon - Wizualna Architektura ArCon - biblioteki obiektów 3D ArCon Kuchnia NW ArCADia-ARCHITEKTURA NW 23 Konstruktor (22 moduły obliczeniowe i 6 rysunkowych) R2D2-Rama 2D NW R3D3-Rama 3D NW EuroStal NP InterStal InterDrewno PlaTo StalCAD (nakładka do ArCADii-INTELLICAD) ŻelbetCAD (nakładka do ArCADii-INTELLICAD) InstalCAD (nakładka do ArCADii-INTELLICAD) 44 ArCADia-KANALIZACJA ZEWNĘTRZNA 46 ArCADia-SIECI ELEKTRYCZNE 49 ArCADia-INSTALACJE ELEKTRYCZNE NP 50 NetMan - zarządzanie projektem 51 INTERsoft-Przedmiar (nakładka do ArCADii-INTELLICAD) 53 Ceninwest POZYCJE WYDAWNICZE DRUKOWANE Architektura 2009 Inżynieria program do rysowania program do obliczeń NP nowy produkt NW nowa wersja

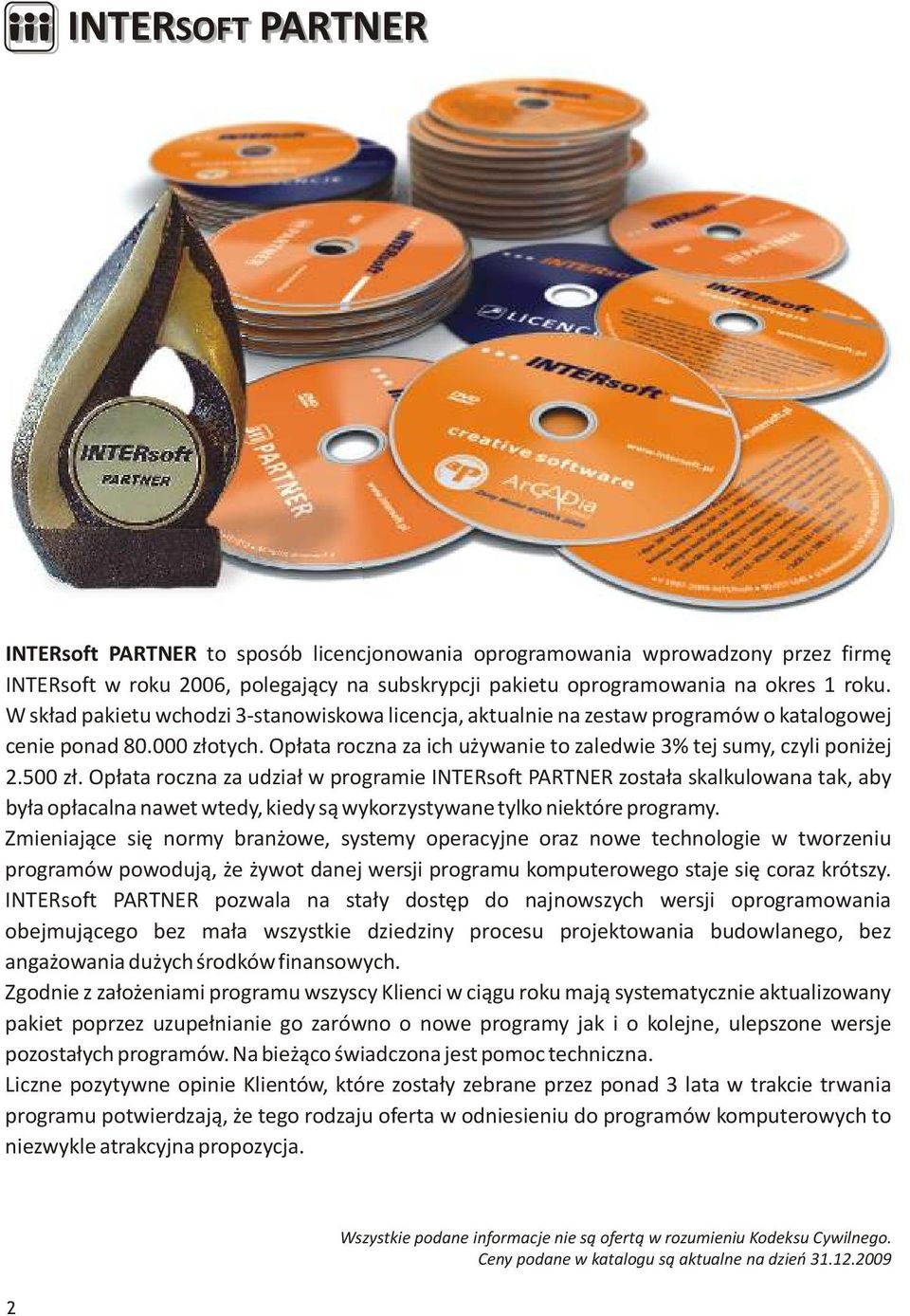

2 INTERsoft PARTNER to sposób licencjonowania oprogramowania wprowadzony przez firmę INTERsoft w roku 2006, polegający na subskrypcji pakietu oprogramowania na okres 1 roku. W skład pakietu wchodzi 3-stanowiskowa licencja, aktualnie na zestaw programów o katalogowej cenie ponad złotych. Opłata roczna za ich używanie to zaledwie 3% tej sumy, czyli poniżej zł. Opłata roczna za udział w programie INTERsoft PARTNER została skalkulowana tak, aby była opłacalna nawet wtedy, kiedy są wykorzystywane tylko niektóre programy. Zmieniające się normy branżowe, systemy operacyjne oraz nowe technologie w tworzeniu programów powodują, że żywot danej wersji programu komputerowego staje się coraz krótszy. INTERsoft PARTNER pozwala na stały dostęp do najnowszych wersji oprogramowania obejmującego bez mała wszystkie dziedziny procesu projektowania budowlanego, bez angażowania dużych środków finansowych. Zgodnie z założeniami programu wszyscy Klienci w ciągu roku mają systematycznie aktualizowany pakiet poprzez uzupełnianie go zarówno o nowe programy jak i o kolejne, ulepszone wersje pozostałych programów. Na bieżąco świadczona jest pomoc techniczna. Liczne pozytywne opinie Klientów, które zostały zebrane przez ponad 3 lata w trakcie trwania programu potwierdzają, że tego rodzaju oferta w odniesieniu do programów komputerowych to niezwykle atrakcyjna propozycja. Wszystkie podane informacje nie są ofertą w rozumieniu Kodeksu Cywilnego. Ceny podane w katalogu są aktualne na dzień

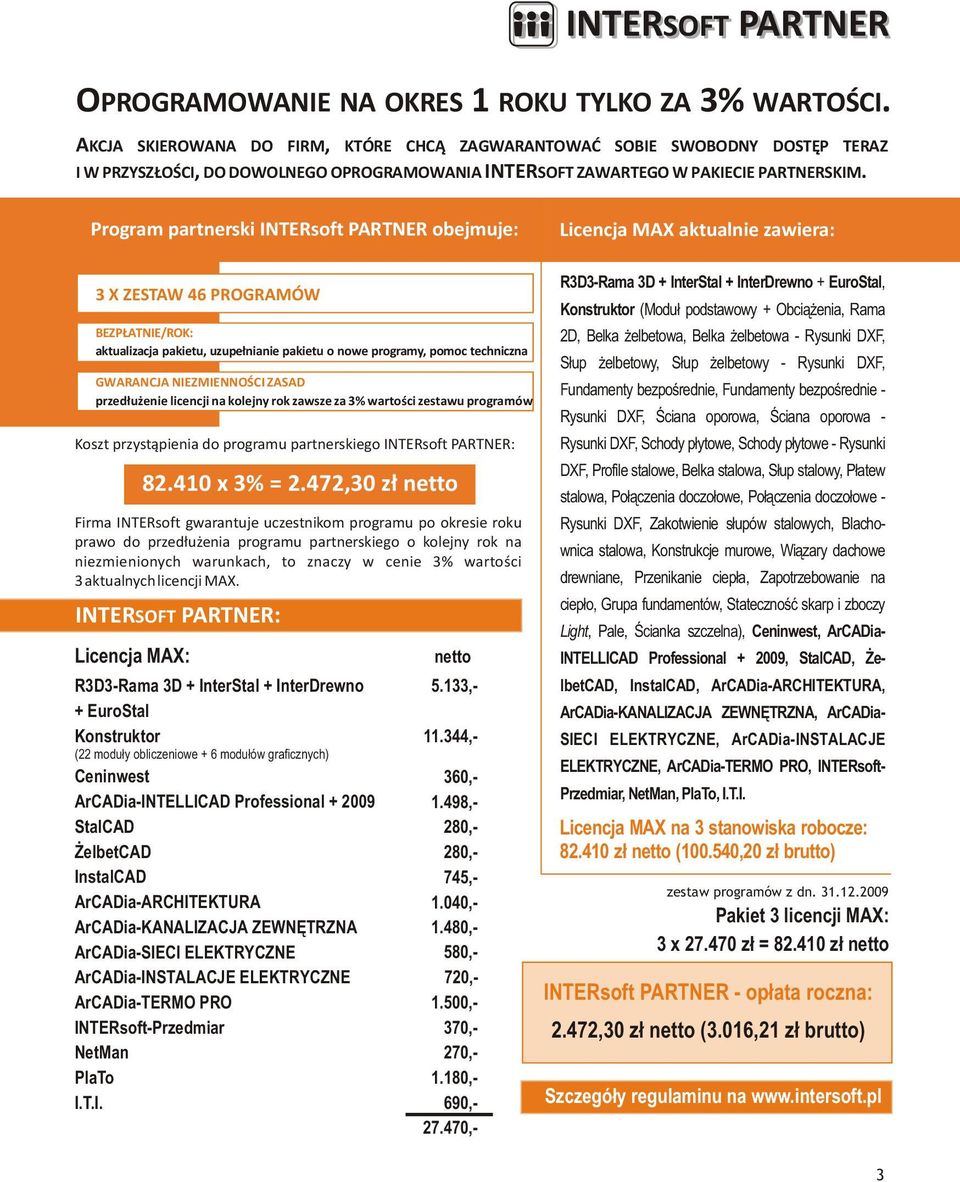

3 OPROGRAMOWANIE NA OKRES 1 ROKU TYLKO ZA 3% WARTOŚCI. AKCJA SKIEROWANA DO FIRM, KTÓRE CHCĄ ZAGWARANTOWAĆ SOBIE SWOBODNY DOSTĘP TERAZ I W PRZYSZŁOŚCI, DO DOWOLNEGO OPROGRAMOWANIA INTERSOFT ZAWARTEGO W PAKIECIE PARTNERSKIM. Program partnerski INTERsoft PARTNER obejmuje: Licencja MAX aktualnie zawiera: 3 X ZESTAW 46 PROGRAMÓW BEZPŁATNIE/ROK: aktualizacja pakietu, uzupełnianie pakietu o nowe programy, pomoc techniczna GWARANCJA NIEZMIENNOŚCI ZASAD przedłużenie licencji na kolejny rok zawsze za 3% wartości zestawu programów Koszt przystąpienia do programu partnerskiego INTERsoft PARTNER: Firma INTERsoft gwarantuje uczestnikom programu po okresie roku prawo do przedłużenia programu partnerskiego o kolejny rok na niezmienionych warunkach, to znaczy w cenie 3% wartości 3 aktualnych licencji MAX. Licencja MAX: x 3% = 2.472,30 zł netto : R3D3-Rama 3D + InterStal + InterDrewno + EuroStal Konstruktor (22 moduły obliczeniowe + 6 modułów graficznych) Ceninwest ArCADia-INTELLICAD Professional StalCAD ŻelbetCAD InstalCAD ArCADia-ARCHITEKTURA ArCADia-KANALIZACJA ZEWNĘTRZNA ArCADia-SIECI ELEKTRYCZNE ArCADia-INSTALACJE ELEKTRYCZNE ArCADia-TERMO PRO INTERsoft-Przedmiar NetMan PlaTo I.T.I. netto ELEKTRYCZNE, ArCADia-TERMO PRO, INTERsoft , ,- 360, ,- 280,- 280,- 745, , ,- 580,- 720, ,- 370,- 270, ,- 690, ,- R3D3-Rama 3D + InterStal + InterDrewno + EuroStal, Konstruktor (Moduł podstawowy + Obciążenia, Rama 2D, Belka żelbetowa, Belka żelbetowa - Rysunki DXF, Słup żelbetowy, Słup żelbetowy - Rysunki DXF, Fundamenty bezpośrednie, Fundamenty bezpośrednie - Rysunki DXF, Ściana oporowa, Ściana oporowa - Rysunki DXF, Schody płytowe, Schody płytowe - Rysunki DXF, Profile stalowe, Belka stalowa, Słup stalowy, Płatew stalowa, Połączenia doczołowe, Połączenia doczołowe - Rysunki DXF, Zakotwienie słupów stalowych, Blachownica stalowa, Konstrukcje murowe, Wiązary dachowe drewniane, Przenikanie ciepła, Zapotrzebowanie na ciepło, Grupa fundamentów, Stateczność skarp i zboczy Light, Pale, Ścianka szczelna), Ceninwest, ArCADia- INTELLICAD Professional , StalCAD, ŻelbetCAD, InstalCAD, ArCADia-ARCHITEKTURA, ArCADia-KANALIZACJA ZEWNĘTRZNA, ArCADia- SIECI ELEKTRYCZNE, ArCADia-INSTALACJE Przedmiar, NetMan, PlaTo, I.T.I. Licencja MAX na 3 stanowiska robocze: zł netto ( ,20 zł brutto) zestaw programów z dn Pakiet 3 licencji MAX: 3 x zł = zł netto INTERsoft PARTNER - opłata roczna: 2.472,30 zł netto (3.016,21 zł brutto) Szczegóły regulaminu na 3

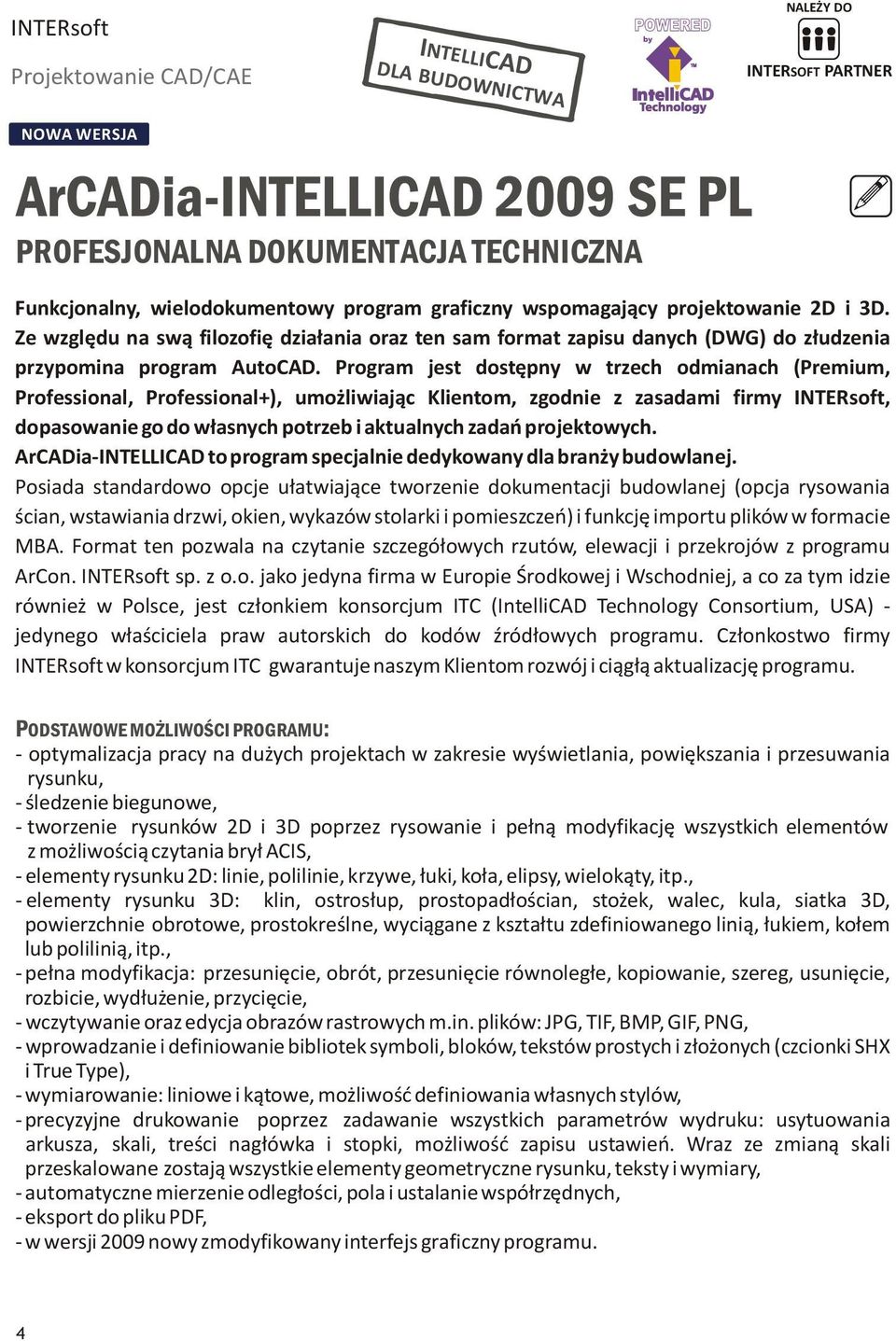

4 INTERsoft Projektowanie CAD/CAE INTELLICAD DLA BUDOW NICTWA NALEŻY DO NOWA WERSJA ArCADia-INTELLICAD 2009 SE PL PROFESJONALNA DOKUMENTACJA TECHNICZNA Funkcjonalny, wielodokumentowy program graficzny wspomagający projektowanie 2D i 3D. Ze względu na swą filozofię działania oraz ten sam format zapisu danych (DWG) do złudzenia przypomina program AutoCAD. Program jest dostępny w trzech odmianach (Premium, Professional, Professional+), umożliwiając Klientom, zgodnie z zasadami firmy INTERsoft, dopasowanie go do własnych potrzeb i aktualnych zadań projektowych. ArCADia-INTELLICAD to program specjalnie dedykowany dla branży budowlanej. Posiada standardowo opcje ułatwiające tworzenie dokumentacji budowlanej (opcja rysowania ścian, wstawiania drzwi, okien, wykazów stolarki i pomieszczeń) i funkcję importu plików w formacie MBA. Format ten pozwala na czytanie szczegółowych rzutów, elewacji i przekrojów z programu ArCon. INTERsoft sp. z o.o. jako jedyna firma w Europie Środkowej i Wschodniej, a co za tym idzie również w Polsce, jest członkiem konsorcjum ITC (IntelliCAD Technology Consortium, USA) - jedynego właściciela praw autorskich do kodów źródłowych programu. Członkostwo firmy INTERsoft w konsorcjum ITC gwarantuje naszym Klientom rozwój i ciągłą aktualizację programu. PODSTAWOWE MOŻLIWOŚCI PROGRAMU: - optymalizacja pracy na dużych projektach w zakresie wyświetlania, powiększania i przesuwania rysunku, - śledzenie biegunowe, - tworzenie rysunków 2D i 3D poprzez rysowanie i pełną modyfikację wszystkich elementów z możliwością czytania brył ACIS, - elementy rysunku 2D: linie, polilinie, krzywe, łuki, koła, elipsy, wielokąty, itp., - elementy rysunku 3D: klin, ostrosłup, prostopadłościan, stożek, walec, kula, siatka 3D, powierzchnie obrotowe, prostokreślne, wyciągane z kształtu zdefiniowanego linią, łukiem, kołem lub polilinią, itp., - pełna modyfikacja: przesunięcie, obrót, przesunięcie równoległe, kopiowanie, szereg, usunięcie, rozbicie, wydłużenie, przycięcie, - wczytywanie oraz edycja obrazów rastrowych m.in. plików: JPG, TIF, BMP, GIF, PNG, - wprowadzanie i definiowanie bibliotek symboli, bloków, tekstów prostych i złożonych (czcionki SHX i True Type), - wymiarowanie: liniowe i kątowe, możliwość definiowania własnych stylów, - precyzyjne drukowanie poprzez zadawanie wszystkich parametrów wydruku: usytuowania arkusza, skali, treści nagłówka i stopki, możliwość zapisu ustawień. Wraz ze zmianą skali przeskalowane zostają wszystkie elementy geometryczne rysunku, teksty i wymiary, - automatyczne mierzenie odległości, pola i ustalanie współrzędnych, - eksport do pliku PDF, - w wersji 2009 nowy zmodyfikowany interfejs graficzny programu. 4

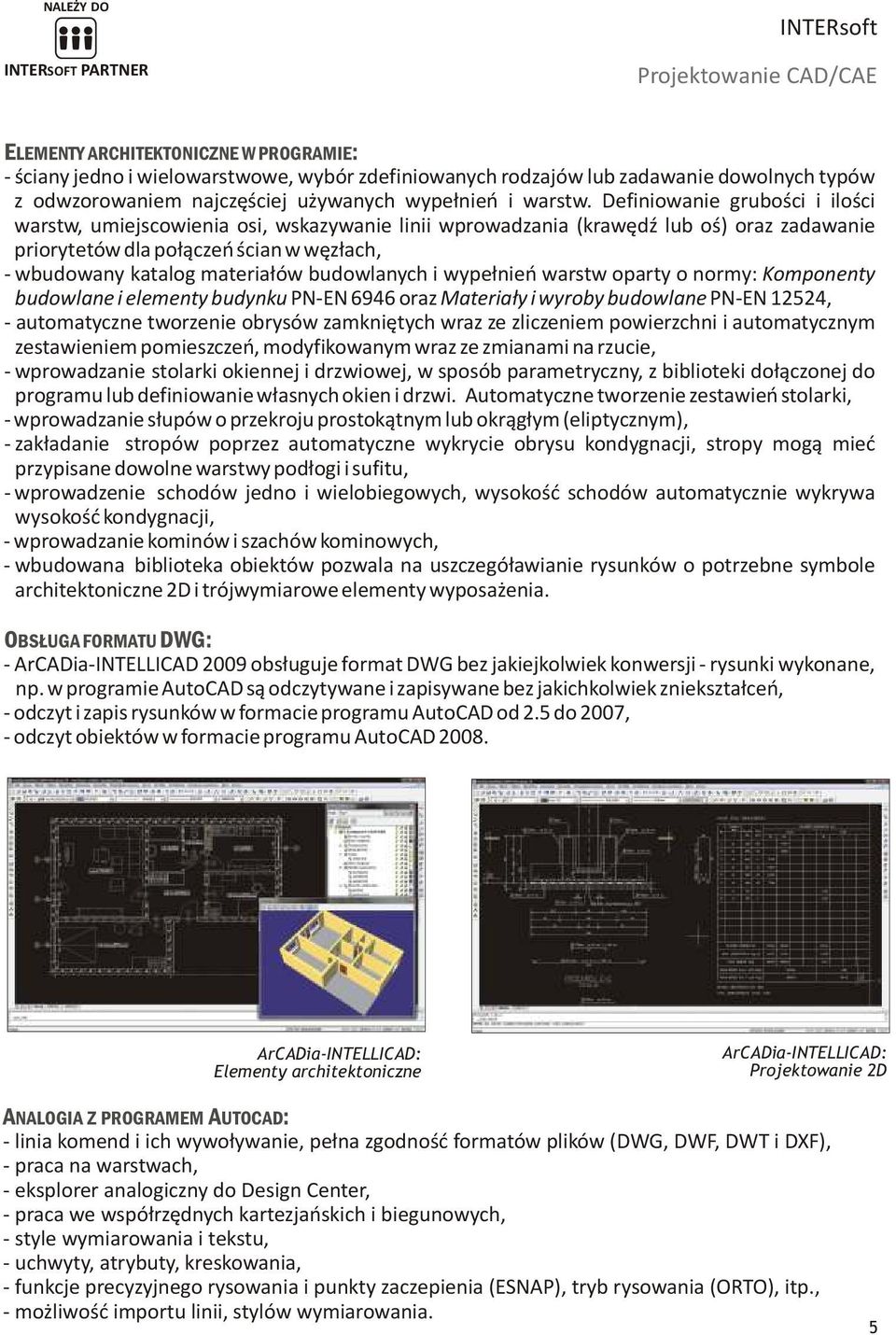

5 NALEŻY DO INTERsoft Projektowanie CAD/CAE ELEMENTY ARCHITEKTONICZNE W PROGRAMIE: - ściany jedno i wielowarstwowe, wybór zdefiniowanych rodzajów lub zadawanie dowolnych typów z odwzorowaniem najczęściej używanych wypełnień i warstw. Definiowanie grubości i ilości warstw, umiejscowienia osi, wskazywanie linii wprowadzania (krawędź lub oś) oraz zadawanie priorytetów dla połączeń ścian w węzłach, - wbudowany katalog materiałów budowlanych i wypełnień warstw oparty o normy: Komponenty budowlane i elementy budynku PN-EN 6946 oraz Materiały i wyroby budowlane PN-EN 12524, - automatyczne tworzenie obrysów zamkniętych wraz ze zliczeniem powierzchni i automatycznym zestawieniem pomieszczeń, modyfikowanym wraz ze zmianami na rzucie, - wprowadzanie stolarki okiennej i drzwiowej, w sposób parametryczny, z biblioteki dołączonej do programu lub definiowanie własnych okien i drzwi. Automatyczne tworzenie zestawień stolarki, - wprowadzanie słupów o przekroju prostokątnym lub okrągłym (eliptycznym), - zakładanie stropów poprzez automatyczne wykrycie obrysu kondygnacji, stropy mogą mieć przypisane dowolne warstwy podłogi i sufitu, - wprowadzenie schodów jedno i wielobiegowych, wysokość schodów automatycznie wykrywa wysokość kondygnacji, - wprowadzanie kominów i szachów kominowych, - wbudowana biblioteka obiektów pozwala na uszczegóławianie rysunków o potrzebne symbole architektoniczne 2D i trójwymiarowe elementy wyposażenia. OBSŁUGA FORMATU DWG: - ArCADia-INTELLICAD 2009 obsługuje format DWG bez jakiejkolwiek konwersji - rysunki wykonane, np. w programie AutoCAD są odczytywane i zapisywane bez jakichkolwiek zniekształceń, - odczyt i zapis rysunków w formacie programu AutoCAD od 2.5 do 2007, - odczyt obiektów w formacie programu AutoCAD ArCADia-INTELLICAD: Elementy architektoniczne ArCADia-INTELLICAD: Projektowanie 2D ANALOGIA Z PROGRAMEM AUTOCAD: - linia komend i ich wywoływanie, pełna zgodność formatów plików (DWG, DWF, DWT i DXF), - praca na warstwach, - eksplorer analogiczny do Design Center, - praca we współrzędnych kartezjańskich i biegunowych, - style wymiarowania i tekstu, - uchwyty, atrybuty, kreskowania, - funkcje precyzyjnego rysowania i punkty zaczepienia (ESNAP), tryb rysowania (ORTO), itp., - możliwość importu linii, stylów wymiarowania. 5

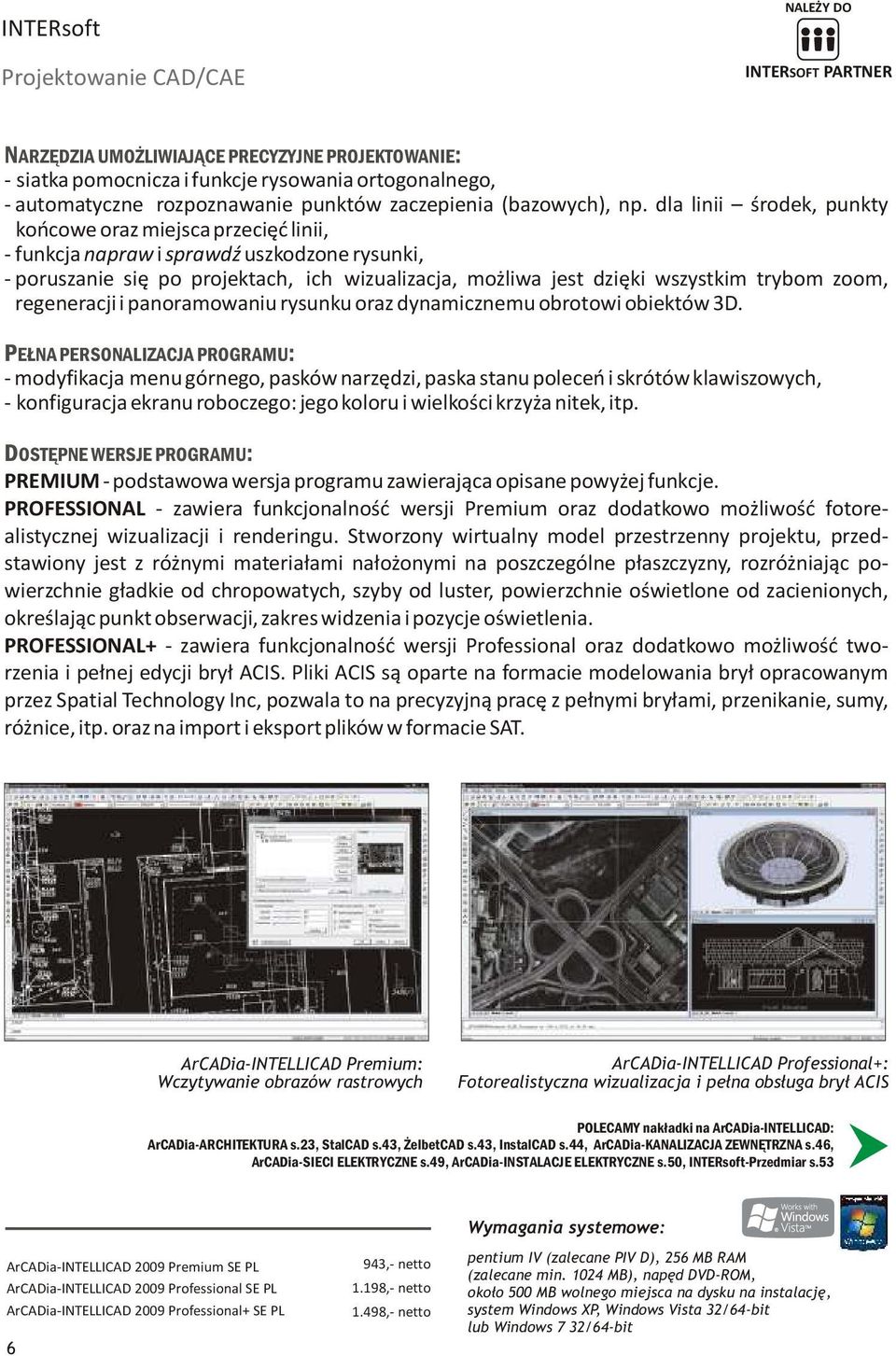

6 INTERsoft Projektowanie CAD/CAE NALEŻY DO NARZĘDZIA UMOŻLIWIAJĄCE PRECYZYJNE PROJEKTOWANIE: - siatka pomocnicza i funkcje rysowania ortogonalnego, - automatyczne rozpoznawanie punktów zaczepienia (bazowych), np. dla linii środek, punkty końcowe oraz miejsca przecięć linii, - funkcja napraw i sprawdź uszkodzone rysunki, - poruszanie się po projektach, ich wizualizacja, możliwa jest dzięki wszystkim trybom zoom, regeneracji i panoramowaniu rysunku oraz dynamicznemu obrotowi obiektów 3D. PEŁNA PERSONALIZACJA PROGRAMU: - modyfikacja menu górnego, pasków narzędzi, paska stanu poleceń i skrótów klawiszowych, - konfiguracja ekranu roboczego: jego koloru i wielkości krzyża nitek, itp. DOSTĘPNE WERSJE PROGRAMU: PREMIUM - podstawowa wersja programu zawierająca opisane powyżej funkcje. PROFESSIONAL - zawiera funkcjonalność wersji Premium oraz dodatkowo możliwość fotorealistycznej wizualizacji i renderingu. Stworzony wirtualny model przestrzenny projektu, przedstawiony jest z różnymi materiałami nałożonymi na poszczególne płaszczyzny, rozróżniając powierzchnie gładkie od chropowatych, szyby od luster, powierzchnie oświetlone od zacienionych, określając punkt obserwacji, zakres widzenia i pozycje oświetlenia. PROFESSIONAL+ - zawiera funkcjonalność wersji Professional oraz dodatkowo możliwość tworzenia i pełnej edycji brył ACIS. Pliki ACIS są oparte na formacie modelowania brył opracowanym przez Spatial Technology Inc, pozwala to na precyzyjną pracę z pełnymi bryłami, przenikanie, sumy, różnice, itp. oraz na import i eksport plików w formacie SAT. ArCADia-INTELLICAD Premium: Wczytywanie obrazów rastrowych ArCADia-INTELLICAD Professional+: Fotorealistyczna wizualizacja i pełna obsługa brył ACIS POLECAMY nakładki na ArCADia-INTELLICAD: ArCADia-ARCHITEKTURA s.23, StalCAD s.43, ŻelbetCAD s.43, InstalCAD s.44, ArCADia-KANALIZACJA ZEWNĘTRZNA s.46, ArCADia-SIECI ELEKTRYCZNE s.49, ArCADia-INSTALACJE ELEKTRYCZNE s.50, INTERsoft-Przedmiar s.53 ArCADia-INTELLICAD 2009 Premium SE PL ArCADia-INTELLICAD 2009 Professional SE PL ArCADia-INTELLICAD 2009 Professional+ SE PL 6 943,- netto 1.198,- netto 1.498,- netto Wymagania systemowe: pentium IV (zalecane PIV D), 256 MB RAM (zalecane min MB), napęd DVD-ROM, około 500 MB wolnego miejsca na dysku na instalację, system Windows XP, Windows Vista 32/64-bit lub Windows 7 32/64-bit

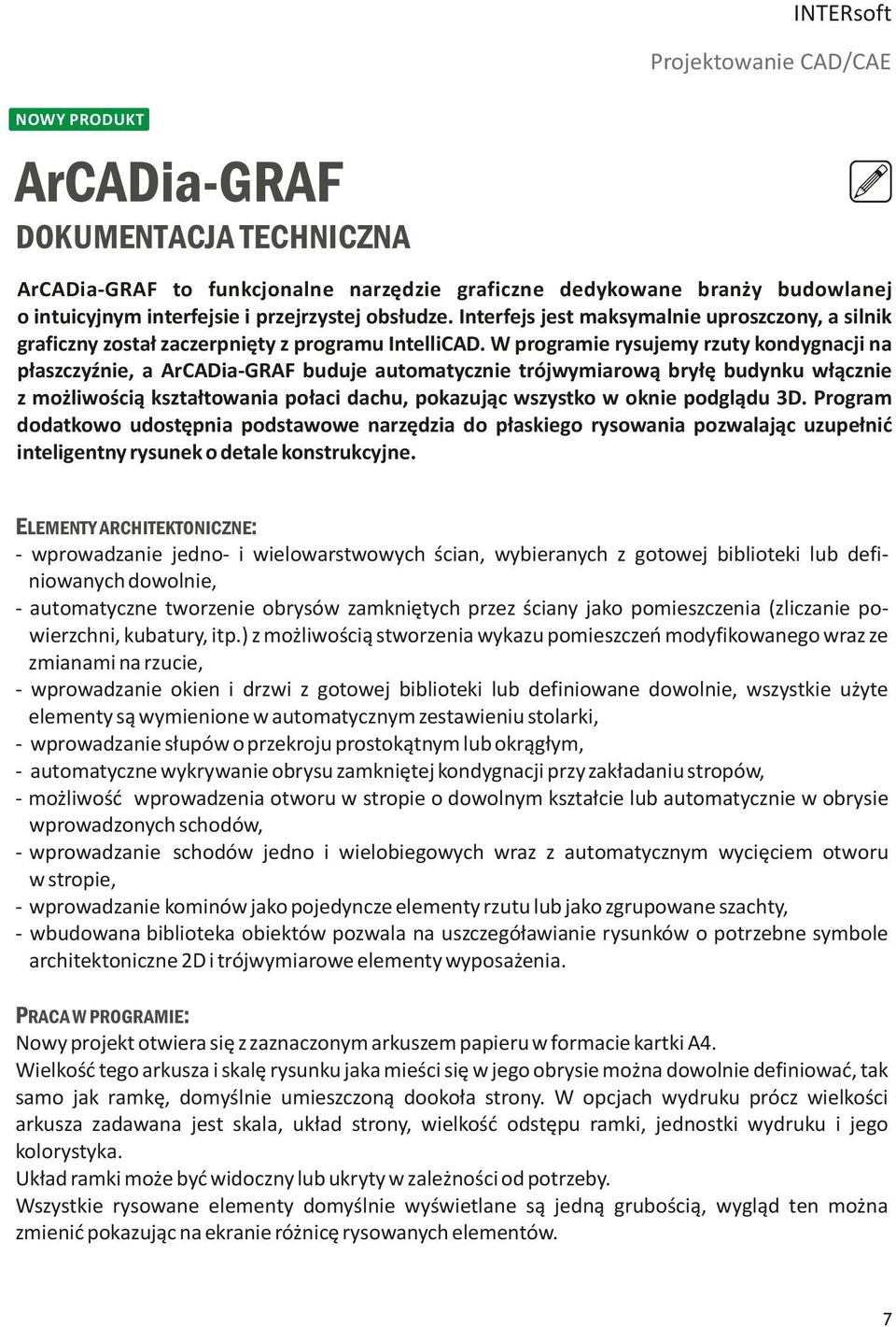

7 INTERsoft Projektowanie CAD/CAE NOWY PRODUKT ArCADia-GRAF DOKUMENTACJA TECHNICZNA ArCADia-GRAF to funkcjonalne narzędzie graficzne dedykowane branży budowlanej o intuicyjnym interfejsie i przejrzystej obsłudze. Interfejs jest maksymalnie uproszczony, a silnik graficzny został zaczerpnięty z programu IntelliCAD. W programie rysujemy rzuty kondygnacji na płaszczyźnie, a ArCADia-GRAF buduje automatycznie trójwymiarową bryłę budynku włącznie z możliwością kształtowania połaci dachu, pokazując wszystko w oknie podglądu 3D. Program dodatkowo udostępnia podstawowe narzędzia do płaskiego rysowania pozwalając uzupełnić inteligentny rysunek o detale konstrukcyjne. ELEMENTY ARCHITEKTONICZNE: - wprowadzanie jedno- i wielowarstwowych ścian, wybieranych z gotowej biblioteki lub definiowanych dowolnie, - automatyczne tworzenie obrysów zamkniętych przez ściany jako pomieszczenia (zliczanie powierzchni, kubatury, itp.) z możliwością stworzenia wykazu pomieszczeń modyfikowanego wraz ze zmianami na rzucie, - wprowadzanie okien i drzwi z gotowej biblioteki lub definiowane dowolnie, wszystkie użyte elementy są wymienione w automatycznym zestawieniu stolarki, - wprowadzanie słupów o przekroju prostokątnym lub okrągłym, - automatyczne wykrywanie obrysu zamkniętej kondygnacji przy zakładaniu stropów, - możliwość wprowadzenia otworu w stropie o dowolnym kształcie lub automatycznie w obrysie wprowadzonych schodów, - wprowadzanie schodów jedno i wielobiegowych wraz z automatycznym wycięciem otworu w stropie, - wprowadzanie kominów jako pojedyncze elementy rzutu lub jako zgrupowane szachty, - wbudowana biblioteka obiektów pozwala na uszczegóławianie rysunków o potrzebne symbole architektoniczne 2D i trójwymiarowe elementy wyposażenia. PRACA W PROGRAMIE: Nowy projekt otwiera się z zaznaczonym arkuszem papieru w formacie kartki A4. Wielkość tego arkusza i skalę rysunku jaka mieści się w jego obrysie można dowolnie definiować, tak samo jak ramkę, domyślnie umieszczoną dookoła strony. W opcjach wydruku prócz wielkości arkusza zadawana jest skala, układ strony, wielkość odstępu ramki, jednostki wydruku i jego kolorystyka. Układ ramki może być widoczny lub ukryty w zależności od potrzeby. Wszystkie rysowane elementy domyślnie wyświetlane są jedną grubością, wygląd ten można zmienić pokazując na ekranie różnicę rysowanych elementów. 7

8 INTERsoft Projektowanie CAD/CAE PODSTAWOWE MOŻLIWOŚCI PROGRAMU: - Rysowanie rzutów kondygnacji za pomocą linii, polilinii, okręgów, łuków, elips, wielokątów foremnych i prostokątów. Podczas rysowania dostępny jest pasek poleceń, w którym można wprowadzać odpowiednie długości i kąty przy rysowaniu. Można także wskazywać np. opcję rysowania poziomo w prawo na zadaną odległość. Dla każdego elementu w jego własnościach można przypisać odpowiedni rodzaj, grubość i kolor pisaka. - Zamknięte obrysy: okręgi, wieloboki i prostokąty można dowolnie zakreskowywać poprzez wybór wzoru wskazany w oknie własności elementu. - Edycja wszystkich elementów rysunkowych: przesuwanie, kopiowanie, skalowanie, obracanie, lustro, szyk, ucinanie, rozbijanie i funkcja odsuń odbywa się poprzez zaznaczenie elementu do zmiany a następnie wyboru funkcji modyfikacji. - Możliwość tworzenia i zapisywania bloku, czyli grupy elementów tworzących określony symbol. Blok jest zapisywany do nowego dokumentu, może być wprowadzony do rysunku zarówno tego, w którym powstał jak i do każdego kolejnego. Każdorazowo przy wprowadzaniu bloku program pyta o skalowanie i ewentualny obrót wprowadzanego symbolu. - Opis rysunku można stworzyć tekstem wielowierszowym przy pomocy czcionek technicznych SHX lub czcionek True Type. Tekst jest wprowadzany w dodatkowym oknie wywołanym po włączeniu opcji. Jego wielkość, rodzaj czcionki, wyrównanie, itp. definiowane są w oknie wprowadzania tekstu. - Wprowadzanie podkładów rastrowych w najpopularniejszych formatach. Wprowadzone rastry można skalować i przycinać. Można także zmieniać ich jasność, kontrast I przenikanie. ArCADia-GRAF OPISANA WYŻEJ FUNKCJONALNOŚĆ DOTYCZY PROGRAMU ArCADia-GRAF W WERSJI 1.0 ArCADia-GRAF ArCADia-GRAF 320,- netto Wymagania systemowe: ArCADia-GRAF pentium IV (zalecane min. PIV D), 256 MB RAM (zalecane min MB), napęd DVD-ROM, około 250 MB wolnego miejsca na dysku na instalację, system Windows XP, Windows Vista 32/64-bit lub Windows 7 32/64-bit

9 NALEŻY DO INTERsoft Projektowanie CAD/CAE NOWA WERSJA I.T.I. INTERAKTYWNE TABLICE INŻYNIERSKIE Podręczne kompendium wiedzy, zawierające narzędzia niezbędne w pracy inżyniera, ze szczególnym uwzględnieniem potrzeb branży budowlanej. Program zaprojektowany został jako zestaw mniejszych i większych modułów podzielonych na grupy tematyczne. W aplikacji zastosowano najnowocześniejsze technologie informatyczne firmy Microsoft pozwalające na pracę z programem bez jakiegokolwiek szkolenia i wyjątkowy w tego typu aplikacjach interfejs graficzny. W skład tablic wchodzą zarówno niewielkie aplikacje odpowiadające zbiorom tabel w różnych źródłach książkowych, najnowszych normach, itp., oraz proste programy liczące, z różnych dziedzin wiedzy inżynierskiej. W wersji czwartej programu proponujemy następujący zestaw 88 modułów: OBCIĄŻENIA Obciążenia stałe według PN-EN : 2004 Eurokod 1 Obciążenia stałe według PN-82/B Obciążenia użytkowe według PN-EN : 2004 Eurokod 1 Obciążenia użytkowe według PN-82/B (obciążenia technologiczne i montażowe) Obciążenia użytkowe według PN-82/B (ciężary objętościowe) Obciążenie pojazdami według PN-82/B Obciążenia śniegiem wg PN-EN :2005 Eurokod 1 Obciążenie śniegiem według PN-80/B Obciążenie oblodzeniem według PN-87/B Obciążenie wiatrem według PN-EN Obciążenie wiatrem według PN-77/B poprawka Az1 z 2009 r. Rozkład obciążeń na dachu I.T.I. Obciążenia-Obciążenia oblodzeniem STATYKA I.T.I. Statyka Profile złożone Wysokości wyboczeniowe słupa o skokowej zmiennej sztywności Belka jednoprzęsłowa Belki ciągłe Płyty prostokątne Płyty okrągłe Stateczność prętów Łuki paraboliczne Cięgna Rama prostokątna Długości wyboczeniowe słupa o skokowo zmiennej sztywności I.T.I. Statyka-Rama prostokątna Fundament pasmowy na podłożu sprężystym 9

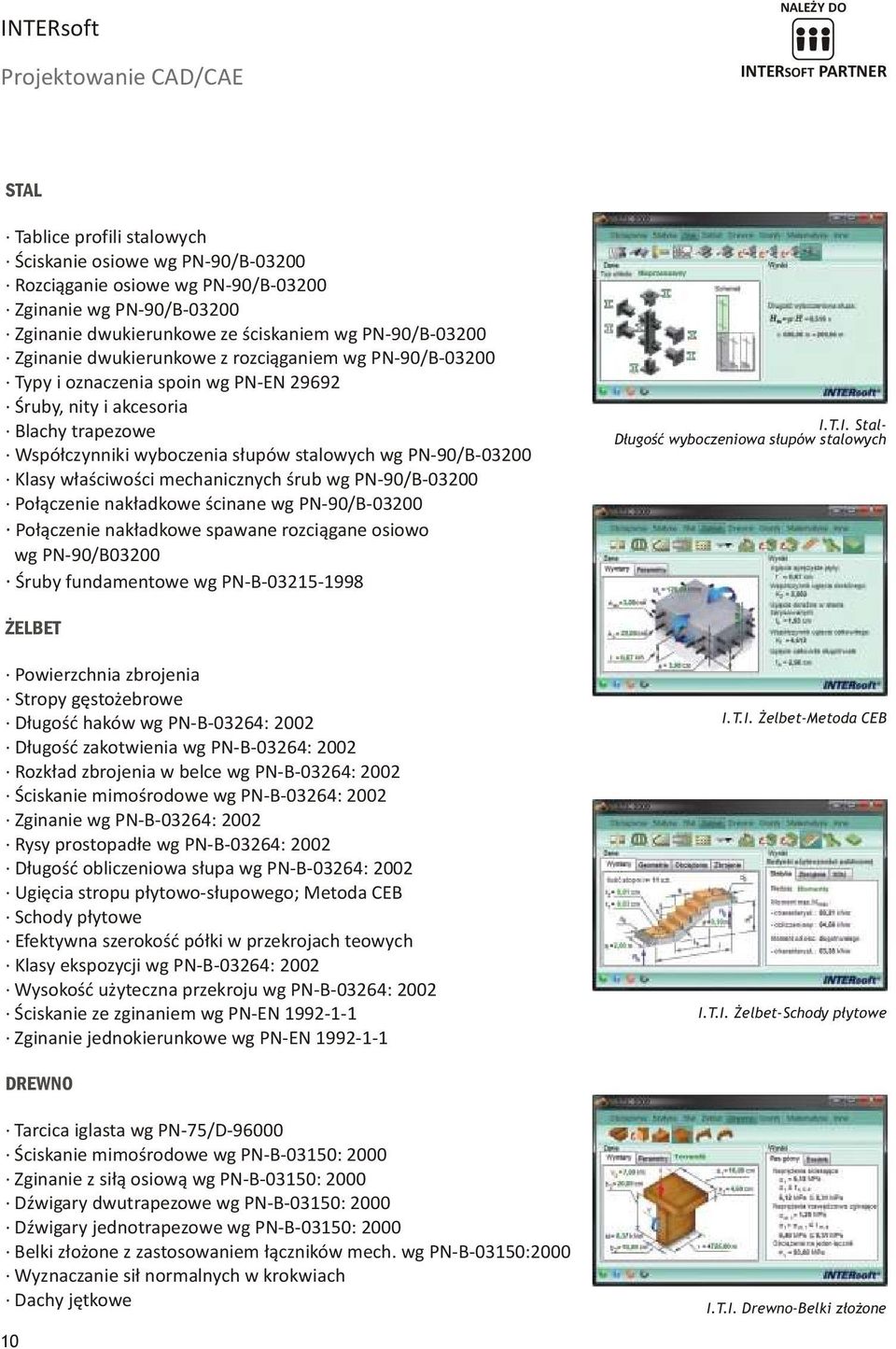

10 INTERsoft Projektowanie CAD/CAE NALEŻY DO STAL Tablice profili stalowych Ściskanie osiowe wg PN-90/B Rozciąganie osiowe wg PN-90/B Zginanie wg PN-90/B Zginanie dwukierunkowe ze ściskaniem wg PN-90/B Zginanie dwukierunkowe z rozciąganiem wg PN-90/B Typy i oznaczenia spoin wg PN-EN Śruby, nity i akcesoria Blachy trapezowe Współczynniki wyboczenia słupów stalowych wg PN-90/B Klasy właściwości mechanicznych śrub wg PN-90/B Połączenie nakładkowe ścinane wg PN-90/B Połączenie nakładkowe spawane rozciągane osiowo wg PN-90/B03200 Śruby fundamentowe wg PN-B I.T.I. Stal- Długość wyboczeniowa słupów stalowych ŻELBET Powierzchnia zbrojenia Stropy gęstożebrowe Długość haków wg PN-B-03264: 2002 Długość zakotwienia wg PN-B-03264: 2002 Rozkład zbrojenia w belce wg PN-B-03264: 2002 Ściskanie mimośrodowe wg PN-B-03264: 2002 Zginanie wg PN-B-03264: 2002 Rysy prostopadłe wg PN-B-03264: 2002 Długość obliczeniowa słupa wg PN-B-03264: 2002 Ugięcia stropu płytowo-słupowego; Metoda CEB Schody płytowe Efektywna szerokość półki w przekrojach teowych Klasy ekspozycji wg PN-B-03264: 2002 Wysokość użyteczna przekroju wg PN-B-03264: 2002 Ściskanie ze zginaniem wg PN-EN Zginanie jednokierunkowe wg PN-EN I.T.I. Żelbet-Metoda CEB I.T.I. Żelbet-Schody płytowe DREWNO Tarcica iglasta wg PN-75/D Ściskanie mimośrodowe wg PN-B-03150: 2000 Zginanie z siłą osiową wg PN-B-03150: 2000 Dźwigary dwutrapezowe wg PN-B-03150: 2000 Dźwigary jednotrapezowe wg PN-B-03150: 2000 Belki złożone z zastosowaniem łączników mech. wg PN-B-03150:2000 Wyznaczanie sił normalnych w krokwiach Dachy jętkowe 10 I.T.I. Drewno-Belki złożone

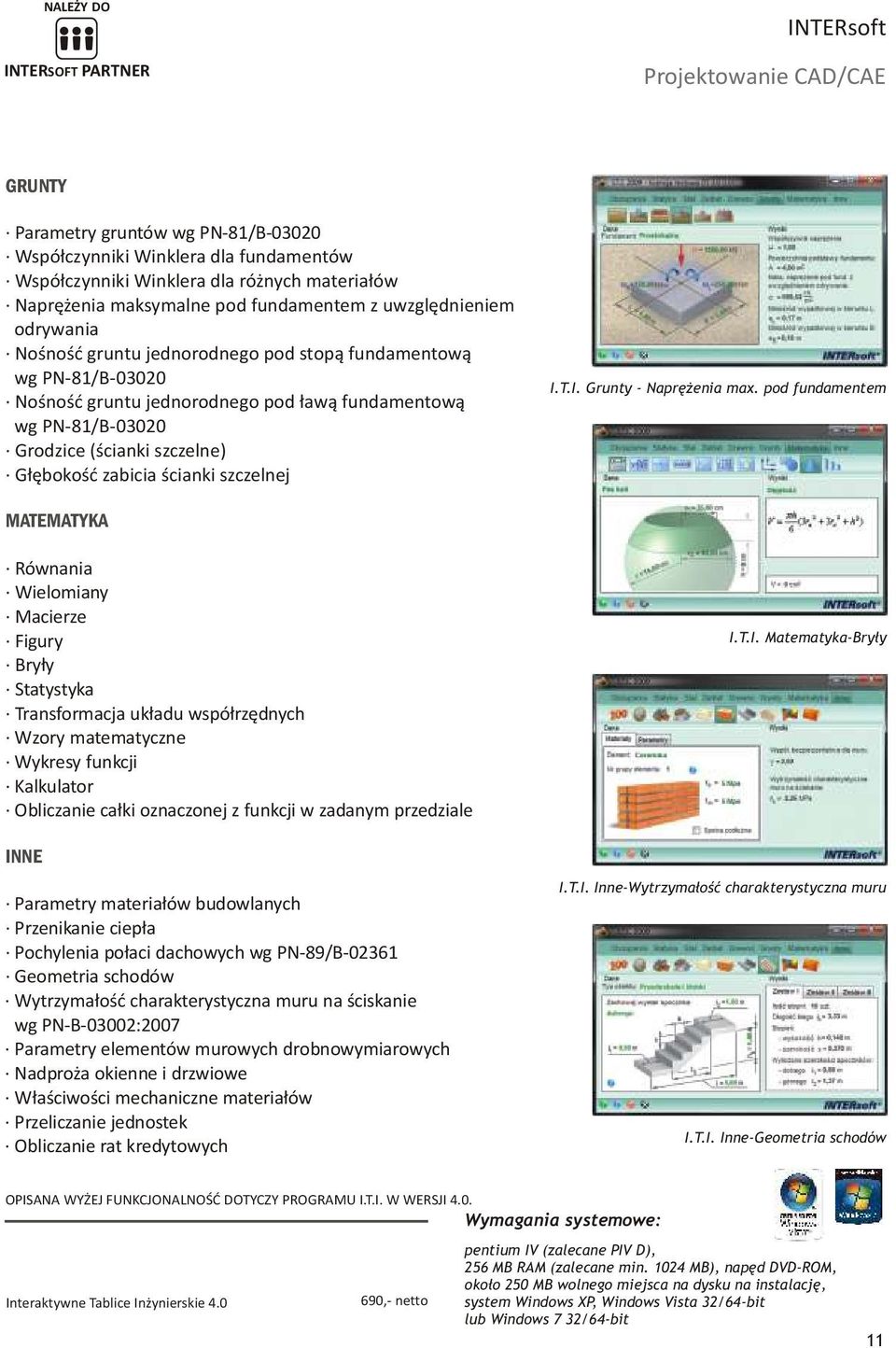

11 NALEŻY DO INTERsoft Projektowanie CAD/CAE GRUNTY Parametry gruntów wg PN-81/B Współczynniki Winklera dla fundamentów Współczynniki Winklera dla różnych materiałów Naprężenia maksymalne pod fundamentem z uwzględnieniem odrywania Nośność gruntu jednorodnego pod stopą fundamentową wg PN-81/B Nośność gruntu jednorodnego pod ławą fundamentową wg PN-81/B Grodzice (ścianki szczelne) Głębokość zabicia ścianki szczelnej I.T.I. Grunty - Naprężenia max. pod fundamentem MATEMATYKA Równania Wielomiany Macierze Figury Bryły Statystyka Transformacja układu współrzędnych Wzory matematyczne Wykresy funkcji Kalkulator Obliczanie całki oznaczonej z funkcji w zadanym przedziale I.T.I. Matematyka-Bryły INNE Parametry materiałów budowlanych Przenikanie ciepła Pochylenia połaci dachowych wg PN-89/B Geometria schodów Wytrzymałość charakterystyczna muru na ściskanie wg PN-B-03002:2007 Parametry elementów murowych drobnowymiarowych Nadproża okienne i drzwiowe Właściwości mechaniczne materiałów Przeliczanie jednostek Obliczanie rat kredytowych I.T.I. Inne-Wytrzymałość charakterystyczna muru I.T.I. Inne-Geometria schodów OPISANA WYŻEJ FUNKCJONALNOŚĆ DOTYCZY PROGRAMU I.T.I. W WERSJI 4.0. Wymagania systemowe: Interaktywne Tablice Inżynierskie ,- netto pentium IV (zalecane PIV D), 256 MB RAM (zalecane min MB), napęd DVD-ROM, około 250 MB wolnego miejsca na dysku na instalację, system Windows XP, Windows Vista 32/64-bit lub Windows 7 32/64-bit 11

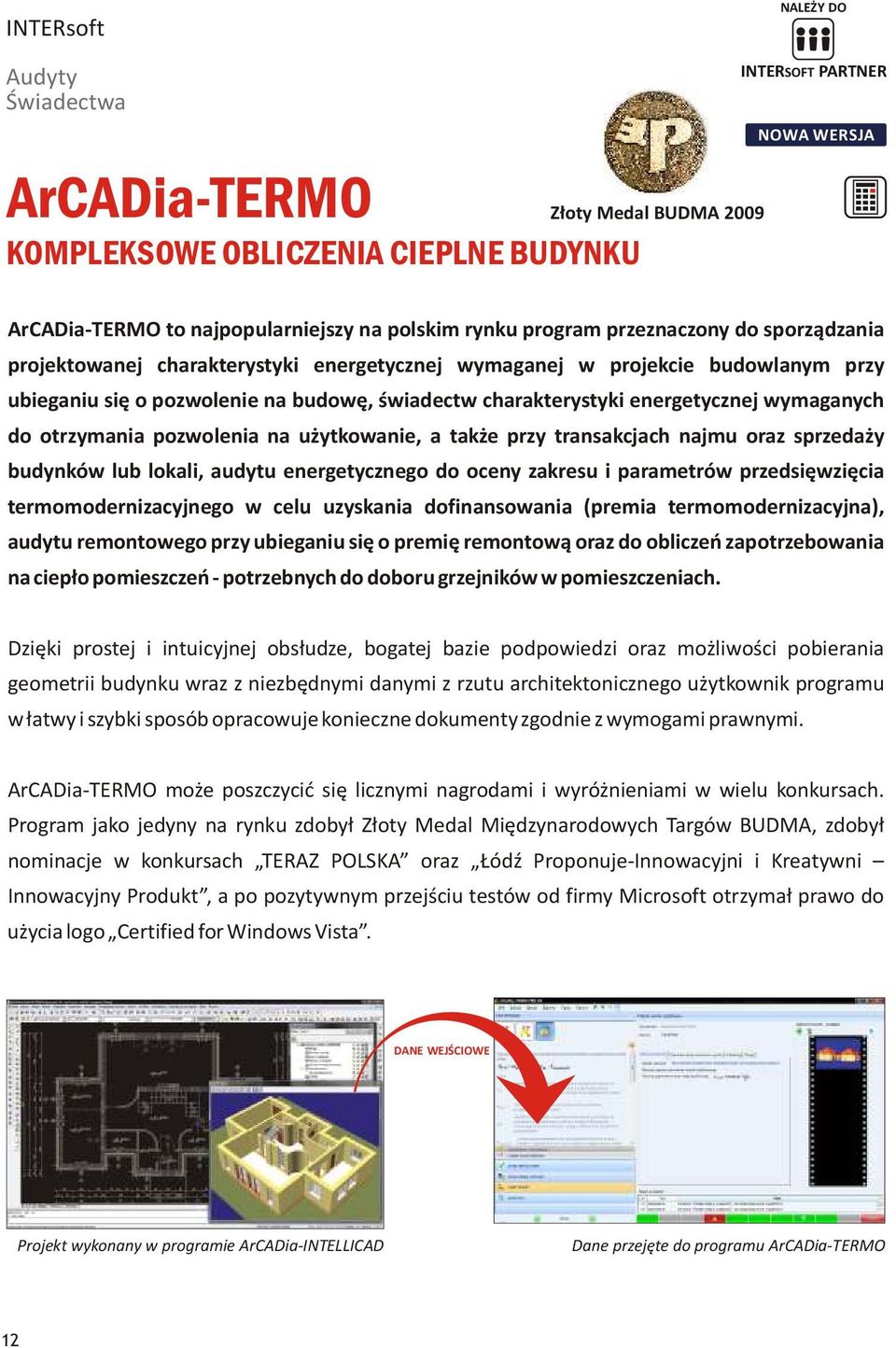

12 INTERsoft NALEŻY DO Audyty Świadectwa ArCADia-TERMO KOMPLEKSOWE OBLICZENIA CIEPLNE BUDYNKU Złoty Medal BUDMA 2009 NOWA WERSJA ArCADia-TERMO to najpopularniejszy na polskim rynku program przeznaczony do sporządzania projektowanej charakterystyki energetycznej wymaganej w projekcie budowlanym przy ubieganiu się o pozwolenie na budowę, świadectw charakterystyki energetycznej wymaganych do otrzymania pozwolenia na użytkowanie, a także przy transakcjach najmu oraz sprzedaży budynków lub lokali, audytu energetycznego do oceny zakresu i parametrów przedsięwzięcia termomodernizacyjnego w celu uzyskania dofinansowania (premia termomodernizacyjna), audytu remontowego przy ubieganiu się o premię remontową oraz do obliczeń zapotrzebowania na ciepło pomieszczeń - potrzebnych do doboru grzejników w pomieszczeniach. Dzięki prostej i intuicyjnej obsłudze, bogatej bazie podpowiedzi oraz możliwości pobierania geometrii budynku wraz z niezbędnymi danymi z rzutu architektonicznego użytkownik programu w łatwy i szybki sposób opracowuje konieczne dokumenty zgodnie z wymogami prawnymi. ArCADia-TERMO może poszczycić się licznymi nagrodami i wyróżnieniami w wielu konkursach. Program jako jedyny na rynku zdobył Złoty Medal Międzynarodowych Targów BUDMA, zdobył nominacje w konkursach TERAZ POLSKA oraz Łódź Proponuje-Innowacyjni i Kreatywni Innowacyjny Produkt, a po pozytywnym przejściu testów od firmy Microsoft otrzymał prawo do użycia logo Certified for Windows Vista. DANE WEJŚCIOWE Projekt wykonany w programie ArCADia-INTELLICAD Dane przejęte do programu ArCADia-TERMO 12

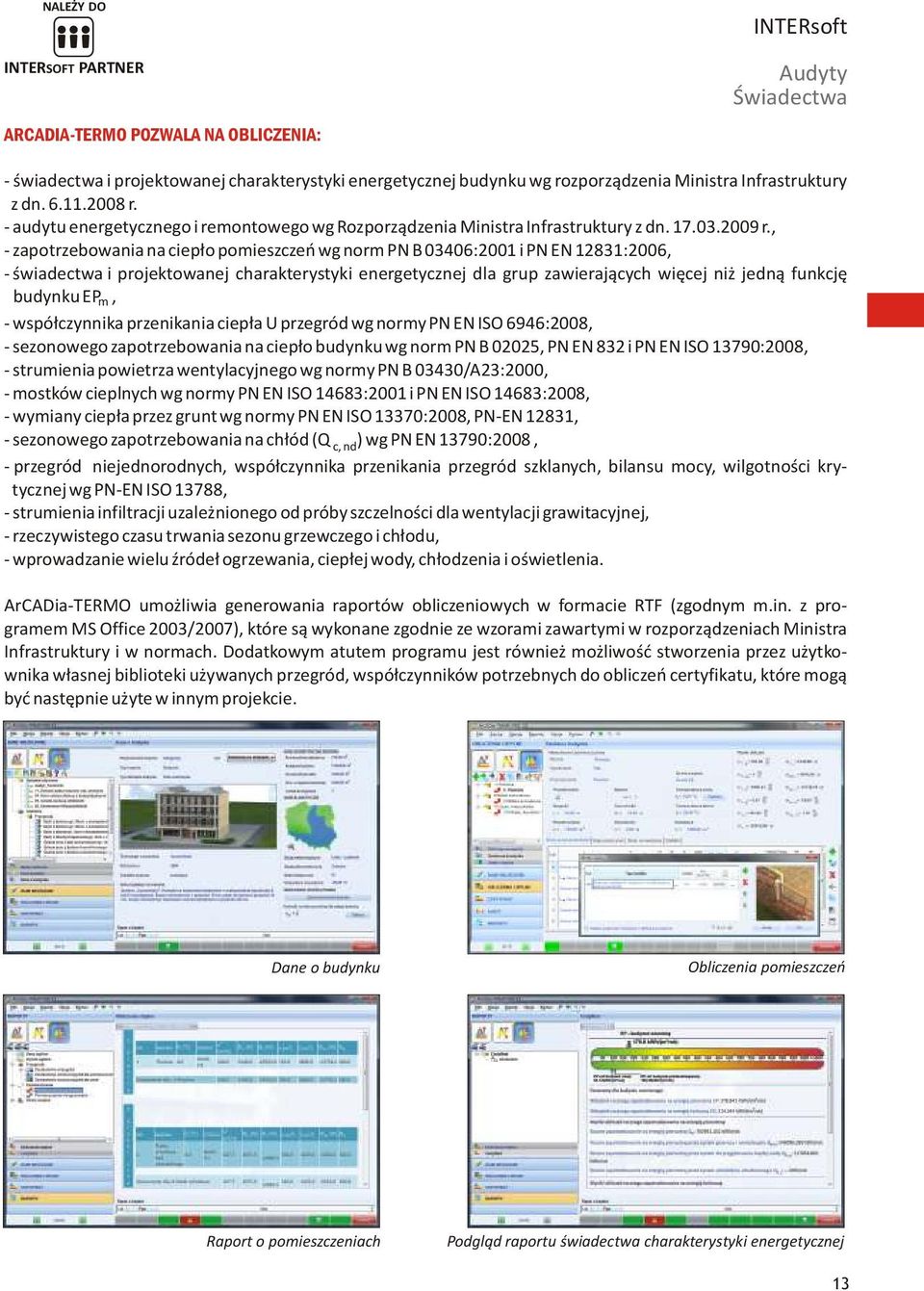

13 NALEŻY DO ARCADIA-TERMO POZWALA NA OBLICZENIA: INTERsoft Audyty Świadectwa - świadectwa i projektowanej charakterystyki energetycznej budynku wg rozporządzenia Ministra Infrastruktury z dn r. - audytu energetycznego i remontowego wg Rozporządzenia Ministra Infrastruktury z dn r., - zapotrzebowania na ciepło pomieszczeń wg norm PN B 03406:2001 i PN EN 12831:2006, - świadectwa i projektowanej charakterystyki energetycznej dla grup zawierających więcej niż jedną funkcję budynku EP, m - współczynnika przenikania ciepła U przegród wg normy PN EN ISO 6946:2008, - sezonowego zapotrzebowania na ciepło budynku wg norm PN B 02025, PN EN 832 i PN EN ISO 13790:2008, - strumienia powietrza wentylacyjnego wg normy PN B 03430/A23:2000, - mostków cieplnych wg normy PN EN ISO 14683:2001 i PN EN ISO 14683:2008, - wymiany ciepła przez grunt wg normy PN EN ISO 13370:2008, PN-EN 12831, - sezonowego zapotrzebowania na chłód (Q ) wg PN EN 13790:2008, c, nd - przegród niejednorodnych, współczynnika przenikania przegród szklanych, bilansu mocy, wilgotności krytycznej wg PN-EN ISO 13788, - strumienia infiltracji uzależnionego od próby szczelności dla wentylacji grawitacyjnej, - rzeczywistego czasu trwania sezonu grzewczego i chłodu, - wprowadzanie wielu źródeł ogrzewania, ciepłej wody, chłodzenia i oświetlenia. ArCADia-TERMO umożliwia generowania raportów obliczeniowych w formacie RTF (zgodnym m.in. z programem MS Office 2003/2007), które są wykonane zgodnie ze wzorami zawartymi w rozporządzeniach Ministra Infrastruktury i w normach. Dodatkowym atutem programu jest również możliwość stworzenia przez użytkownika własnej biblioteki używanych przegród, współczynników potrzebnych do obliczeń certyfikatu, które mogą być następnie użyte w innym projekcie. Dane o budynku Obliczenia pomieszczeń Raport o pomieszczeniach Podgląd raportu świadectwa charakterystyki energetycznej 13

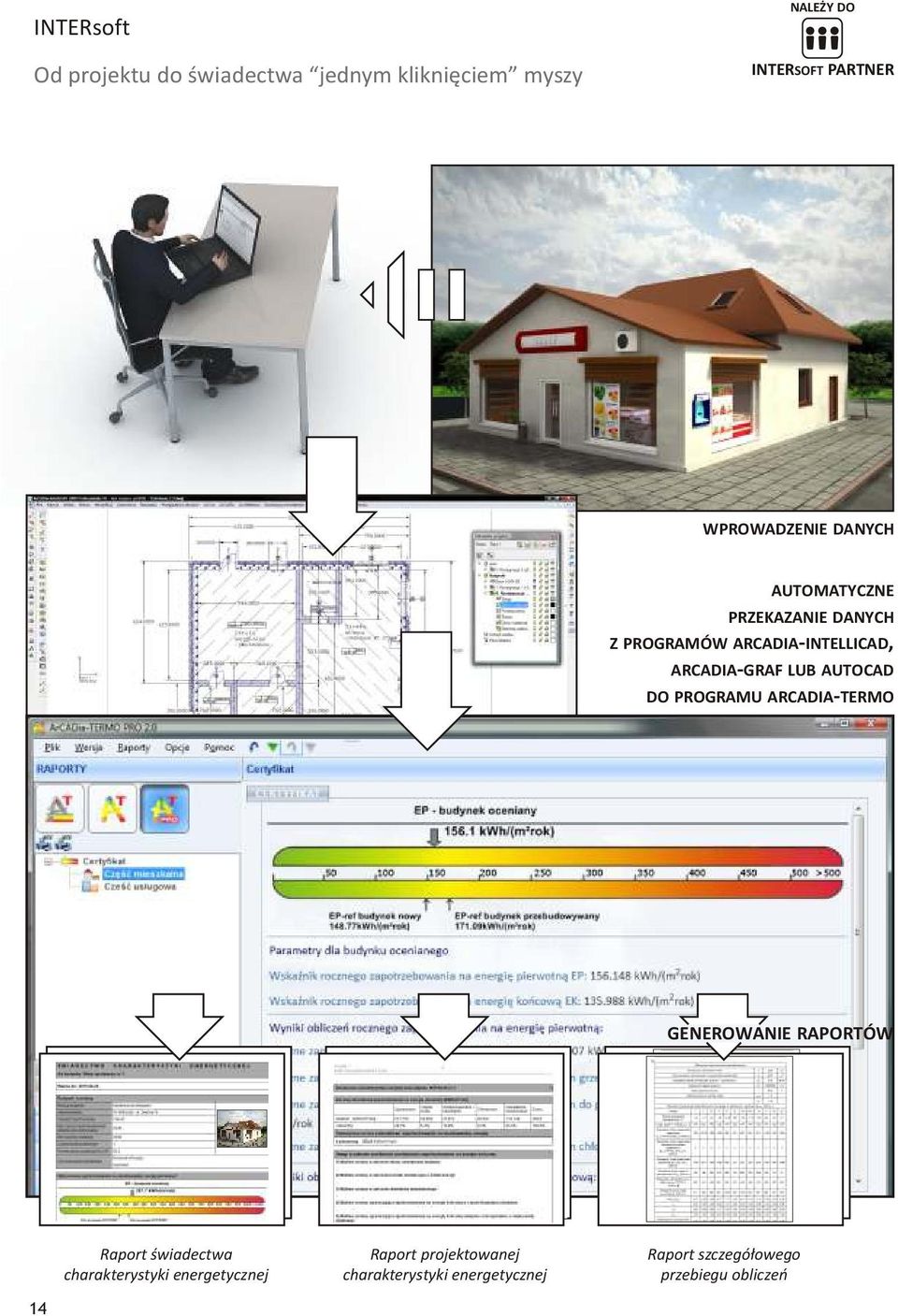

14 INTERsoft Od projektu do świadectwa jednym kliknięciem myszy NALEŻY DO WPROWADZENIE DANYCH AUTOMATYCZNE PRZEKAZANIE DANYCH Z PROGRAMÓW ARCADIA-INTELLICAD, ARCADIA-GRAF LUB AUTOCAD DO PROGRAMU ARCADIA-TERMO GENEROWANIE RAPORTÓW Raport świadectwa charakterystyki energetycznej Raport projektowanej charakterystyki energetycznej Raport szczegółowego przebiegu obliczeń 14

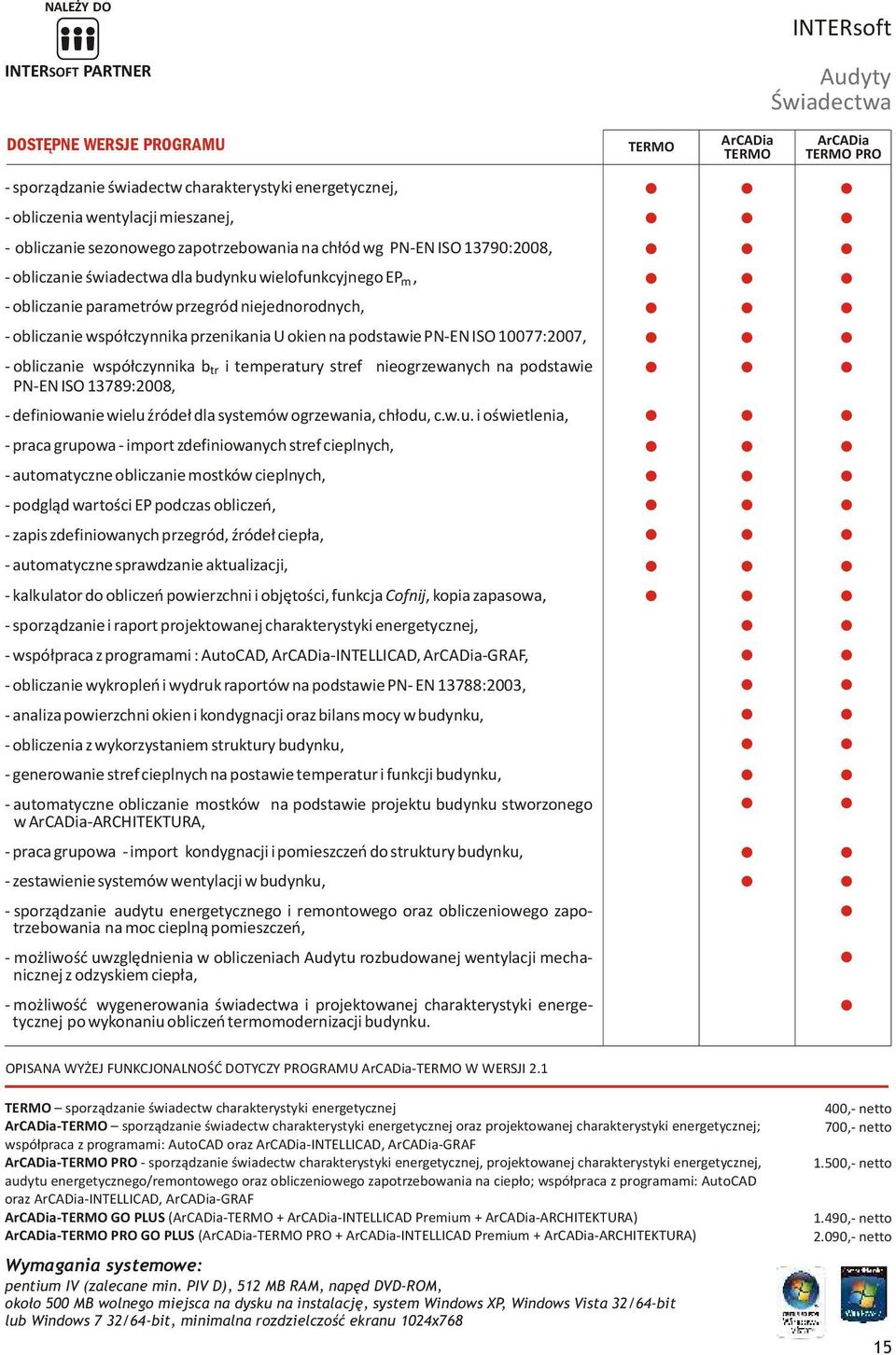

15 NALEŻY DO INTERsoft Audyty Świadectwa DOSTĘPNE WERSJE PROGRAMU TERMO ArCADia TERMO ArCADia TERMO PRO - sporządzanie świadectw charakterystyki energetycznej, - obliczenia wentylacji mieszanej, - obliczanie sezonowego zapotrzebowania na chłód wg PN-EN ISO 13790:2008, - obliczanie świadectwa dla budynku wielofunkcyjnego EP, m - obliczanie parametrów przegród niejednorodnych, - obliczanie współczynnika przenikania U okien na podstawie PN-EN ISO 10077:2007, - obliczanie współczynnika b i temperatury stref nieogrzewanych na podstawie tr PN-EN ISO 13789:2008, - definiowanie wielu źródeł dla systemów ogrzewania, chłodu, c.w.u. i oświetlenia, - praca grupowa - import zdefiniowanych stref cieplnych, - automatyczne obliczanie mostków cieplnych, - podgląd wartości EP podczas obliczeń, - zapis zdefiniowanych przegród, źródeł ciepła, - automatyczne sprawdzanie aktualizacji, - kalkulator do obliczeń powierzchni i objętości, funkcja Cofnij, kopia zapasowa, - sporządzanie i raport projektowanej charakterystyki energetycznej, - współpraca z programami : AutoCAD, ArCADia-INTELLICAD, ArCADia-GRAF, - obliczanie wykropleń i wydruk raportów na podstawie PN- EN 13788:2003, - analiza powierzchni okien i kondygnacji oraz bilans mocy w budynku, - obliczenia z wykorzystaniem struktury budynku, - generowanie stref cieplnych na postawie temperatur i funkcji budynku, - automatyczne obliczanie mostków na podstawie projektu budynku stworzonego w ArCADia-ARCHITEKTURA, - praca grupowa - import kondygnacji i pomieszczeń do struktury budynku, - zestawienie systemów wentylacji w budynku, - sporządzanie audytu energetycznego i remontowego oraz obliczeniowego zapotrzebowania na moc cieplną pomieszczeń, - możliwość uwzględnienia w obliczeniach Audytu rozbudowanej wentylacji mechanicznej z odzyskiem ciepła, - możliwość wygenerowania świadectwa i projektowanej charakterystyki energetycznej po wykonaniu obliczeń termomodernizacji budynku. OPISANA WYŻEJ FUNKCJONALNOŚĆ DOTYCZY PROGRAMU ArCADia-TERMO W WERSJI 2.1 TERMO sporządzanie świadectw charakterystyki energetycznej ArCADia-TERMO sporządzanie świadectw charakterystyki energetycznej oraz projektowanej charakterystyki energetycznej; współpraca z programami: AutoCAD oraz ArCADia-INTELLICAD, ArCADia-GRAF ArCADia-TERMO PRO - sporządzanie świadectw charakterystyki energetycznej, projektowanej charakterystyki energetycznej, audytu energetycznego/remontowego oraz obliczeniowego zapotrzebowania na ciepło; współpraca z programami: AutoCAD oraz ArCADia-INTELLICAD, ArCADia-GRAF ArCADia-TERMO GO PLUS (ArCADia-TERMO + ArCADia-INTELLICAD Premium + ArCADia-ARCHITEKTURA) ArCADia-TERMO PRO GO PLUS (ArCADia-TERMO PRO + ArCADia-INTELLICAD Premium + ArCADia-ARCHITEKTURA) Wymagania systemowe: pentium IV (zalecane min. PIV D), 512 MB RAM, napęd DVD-ROM, około 500 MB wolnego miejsca na dysku na instalację, system Windows XP, Windows Vista 32/64-bit lub Windows 7 32/64-bit, minimalna rozdzielczość ekranu 1024x ,- netto 700,- netto 1.500,- netto 1.490,- netto 2.090,- netto 15

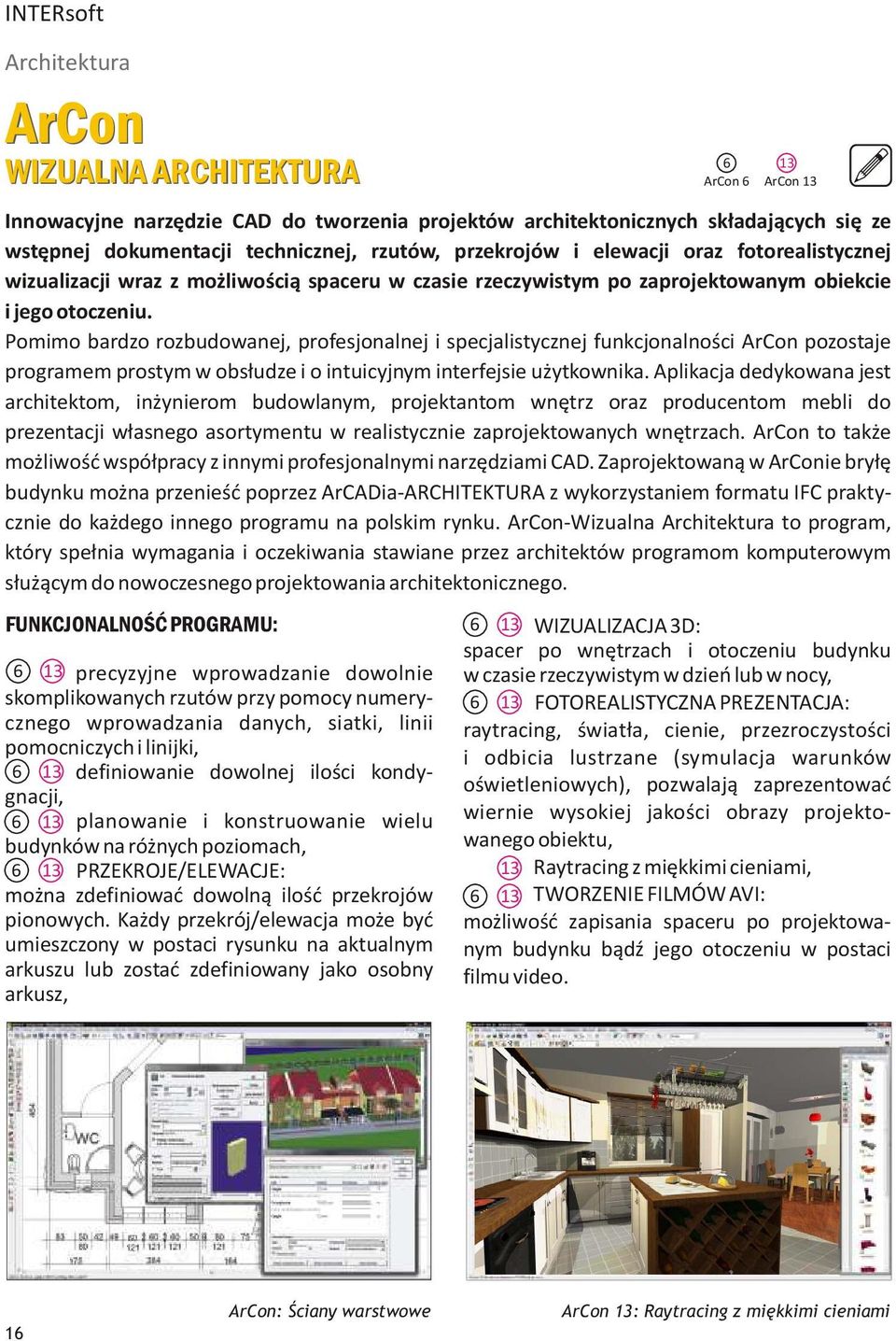

16 INTERsoft Architektura ArCon WIZUALNA ARCHITEKTURA 6 13 ArCon 6 ArCon 13 Innowacyjne narzędzie CAD do tworzenia projektów architektonicznych składających się ze wstępnej dokumentacji technicznej, rzutów, przekrojów i elewacji oraz fotorealistycznej wizualizacji wraz z możliwością spaceru w czasie rzeczywistym po zaprojektowanym obiekcie i jego otoczeniu. Pomimo bardzo rozbudowanej, profesjonalnej i specjalistycznej funkcjonalności ArCon pozostaje programem prostym w obsłudze i o intuicyjnym interfejsie użytkownika. Aplikacja dedykowana jest architektom, inżynierom budowlanym, projektantom wnętrz oraz producentom mebli do prezentacji własnego asortymentu w realistycznie zaprojektowanych wnętrzach. ArCon to także możliwość współpracy z innymi profesjonalnymi narzędziami CAD. Zaprojektowaną w ArConie bryłę budynku można przenieść poprzez ArCADia-ARCHITEKTURA z wykorzystaniem formatu IFC praktycznie do każdego innego programu na polskim rynku. ArCon-Wizualna Architektura to program, który spełnia wymagania i oczekiwania stawiane przez architektów programom komputerowym służącym do nowoczesnego projektowania architektonicznego. FUNKCJONALNOŚĆ PROGRAMU: 6 13 precyzyjne wprowadzanie dowolnie skomplikowanych rzutów przy pomocy numerycznego wprowadzania danych, siatki, linii pomocniczych i linijki, 6 13 definiowanie dowolnej ilości kondygnacji, 6 13 planowanie i konstruowanie wielu budynków na różnych poziomach, 6 13 PRZEKROJE/ELEWACJE: można zdefiniować dowolną ilość przekrojów pionowych. Każdy przekrój/elewacja może być umieszczony w postaci rysunku na aktualnym arkuszu lub zostać zdefiniowany jako osobny arkusz, 6 13 WIZUALIZACJA 3D: spacer po wnętrzach i otoczeniu budynku w czasie rzeczywistym w dzień lub w nocy, 6 13 FOTOREALISTYCZNA PREZENTACJA: raytracing, światła, cienie, przezroczystości i odbicia lustrzane (symulacja warunków oświetleniowych), pozwalają zaprezentować wiernie wysokiej jakości obrazy projektowanego obiektu, 13 Raytracing z miękkimi cieniami, 6 13 TWORZENIE FILMÓW AVI: możliwość zapisania spaceru po projektowanym budynku bądź jego otoczeniu w postaci filmu video. 16 ArCon: Ściany warstwowe ArCon 13: Raytracing z miękkimi cieniami

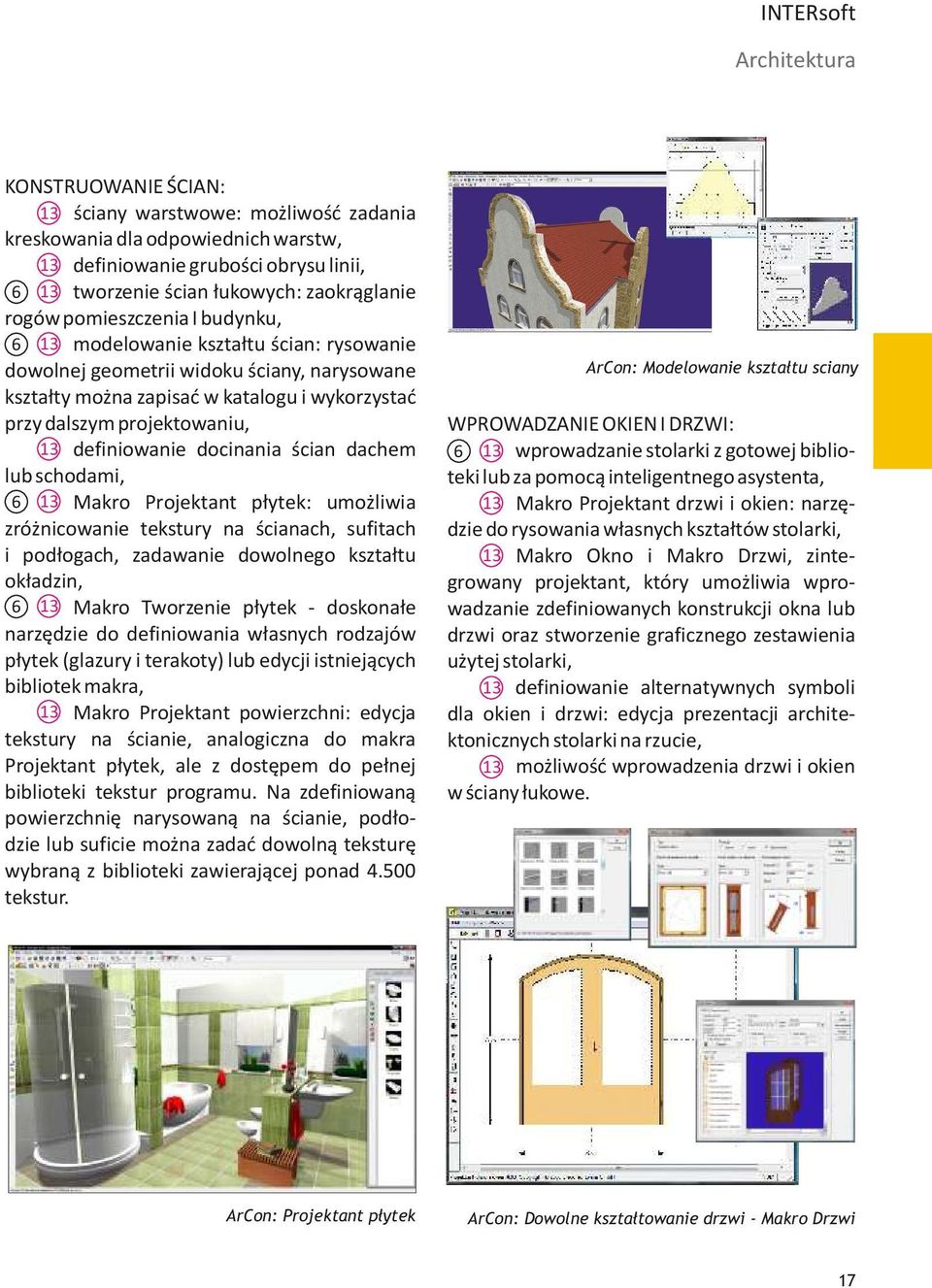

17 INTERsoft Architektura KONSTRUOWANIE ŚCIAN: 13 ściany warstwowe: możliwość zadania kreskowania dla odpowiednich warstw, 13 definiowanie grubości obrysu linii, 6 13 tworzenie ścian łukowych: zaokrąglanie rogów pomieszczenia I budynku, 6 13 modelowanie kształtu ścian: rysowanie dowolnej geometrii widoku ściany, narysowane kształty można zapisać w katalogu i wykorzystać przy dalszym projektowaniu, 13 definiowanie docinania ścian dachem lub schodami, 6 13 Makro Projektant płytek: umożliwia zróżnicowanie tekstury na ścianach, sufitach i podłogach, zadawanie dowolnego kształtu okładzin, 6 13 Makro Tworzenie płytek - doskonałe narzędzie do definiowania własnych rodzajów płytek (glazury i terakoty) lub edycji istniejących bibliotek makra, 13 Makro Projektant powierzchni: edycja tekstury na ścianie, analogiczna do makra Projektant płytek, ale z dostępem do pełnej biblioteki tekstur programu. Na zdefiniowaną powierzchnię narysowaną na ścianie, podłodzie lub suficie można zadać dowolną teksturę wybraną z biblioteki zawierającej ponad tekstur. ArCon: Modelowanie kształtu sciany WPROWADZANIE OKIEN I DRZWI: 6 13 wprowadzanie stolarki z gotowej biblioteki lub za pomocą inteligentnego asystenta, 13 Makro Projektant drzwi i okien: narzędzie do rysowania własnych kształtów stolarki, 13 Makro Okno i Makro Drzwi, zintegrowany projektant, który umożliwia wprowadzanie zdefiniowanych konstrukcji okna lub drzwi oraz stworzenie graficznego zestawienia użytej stolarki, 13 definiowanie alternatywnych symboli dla okien i drzwi: edycja prezentacji architektonicznych stolarki na rzucie, 13 możliwość wprowadzenia drzwi i okien w ściany łukowe. ArCon: Projektant płytek ArCon: Dowolne kształtowanie drzwi - Makro Drzwi 17

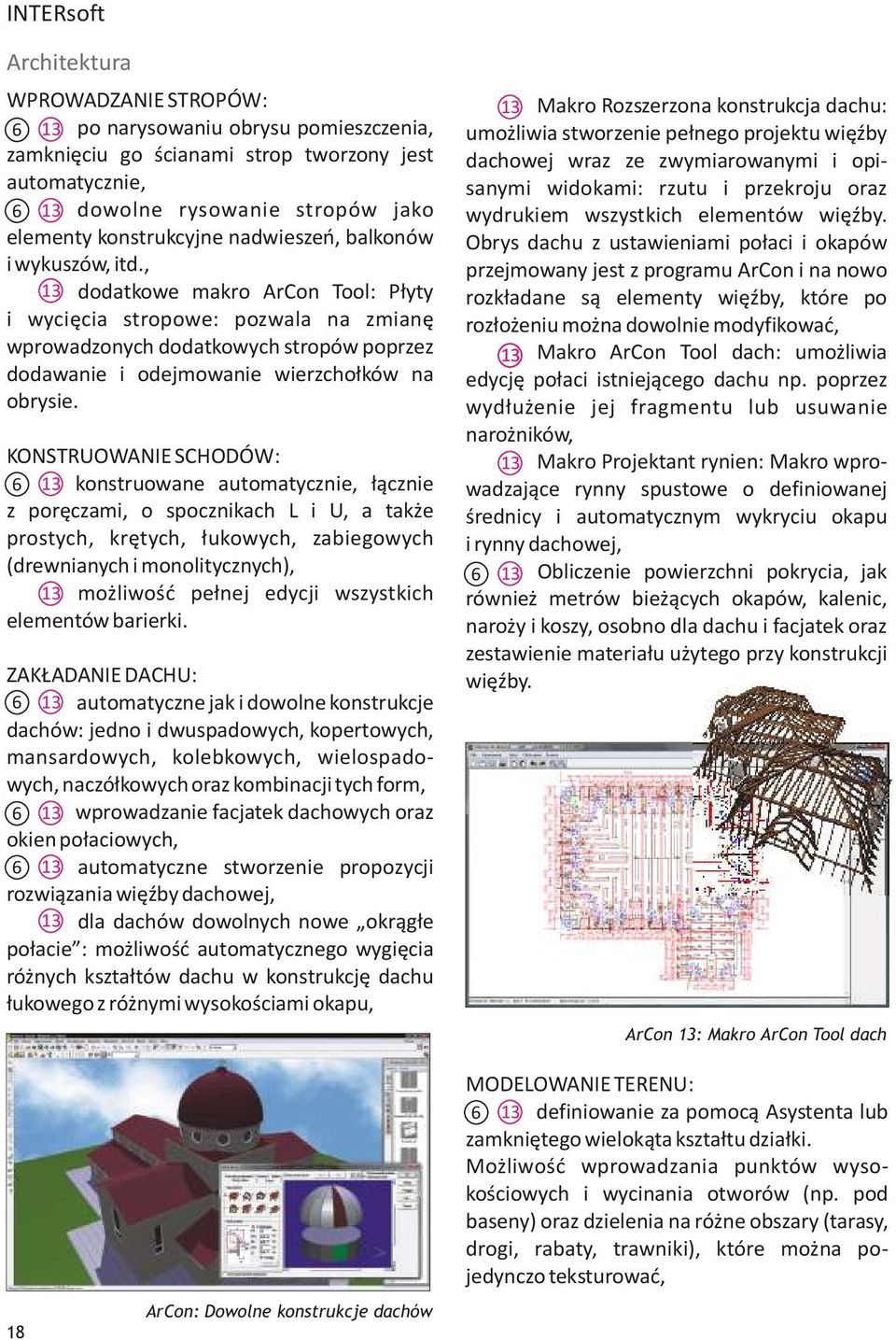

18 INTERsoft Architektura WPROWADZANIE STROPÓW: 6 13 po narysowaniu obrysu pomieszczenia, zamknięciu go ścianami strop tworzony jest automatycznie, 6 13 dowolne rysowanie stropów jako elementy konstrukcyjne nadwieszeń, balkonów i wykuszów, itd., 13 dodatkowe makro ArCon Tool: Płyty i wycięcia stropowe: pozwala na zmianę wprowadzonych dodatkowych stropów poprzez dodawanie i odejmowanie wierzchołków na obrysie. KONSTRUOWANIE SCHODÓW: 6 13 konstruowane automatycznie, łącznie z poręczami, o spocznikach L i U, a także prostych, krętych, łukowych, zabiegowych (drewnianych i monolitycznych), 13 możliwość pełnej edycji wszystkich elementów barierki. ZAKŁADANIE DACHU: 6 13 automatyczne jak i dowolne konstrukcje dachów: jedno i dwuspadowych, kopertowych, mansardowych, kolebkowych, wielospadowych, naczółkowych oraz kombinacji tych form, 6 13 wprowadzanie facjatek dachowych oraz okien połaciowych, 6 13 automatyczne stworzenie propozycji rozwiązania więźby dachowej, 13 dla dachów dowolnych nowe okrągłe połacie : możliwość automatycznego wygięcia różnych kształtów dachu w konstrukcję dachu łukowego z różnymi wysokościami okapu, 13 Makro Rozszerzona konstrukcja dachu: umożliwia stworzenie pełnego projektu więźby dachowej wraz ze zwymiarowanymi i opisanymi widokami: rzutu i przekroju oraz wydrukiem wszystkich elementów więźby. Obrys dachu z ustawieniami połaci i okapów przejmowany jest z programu ArCon i na nowo rozkładane są elementy więźby, które po rozłożeniu można dowolnie modyfikować, 13 Makro ArCon Tool dach: umożliwia edycję połaci istniejącego dachu np. poprzez wydłużenie jej fragmentu lub usuwanie narożników, 13 Makro Projektant rynien: Makro wprowadzające rynny spustowe o definiowanej średnicy i automatycznym wykryciu okapu i rynny dachowej, 6 13 Obliczenie powierzchni pokrycia, jak również metrów bieżących okapów, kalenic, naroży i koszy, osobno dla dachu i facjatek oraz zestawienie materiału użytego przy konstrukcji więźby. ArCon 13: Makro ArCon Tool dach 18 ArCon: Dowolne konstrukcje dachów MODELOWANIE TERENU: 6 13 definiowanie za pomocą Asystenta lub zamkniętego wielokąta kształtu działki. Możliwość wprowadzania punktów wysokościowych i wycinania otworów (np. pod baseny) oraz dzielenia na różne obszary (tarasy, drogi, rabaty, trawniki), które można pojedynczo teksturować,

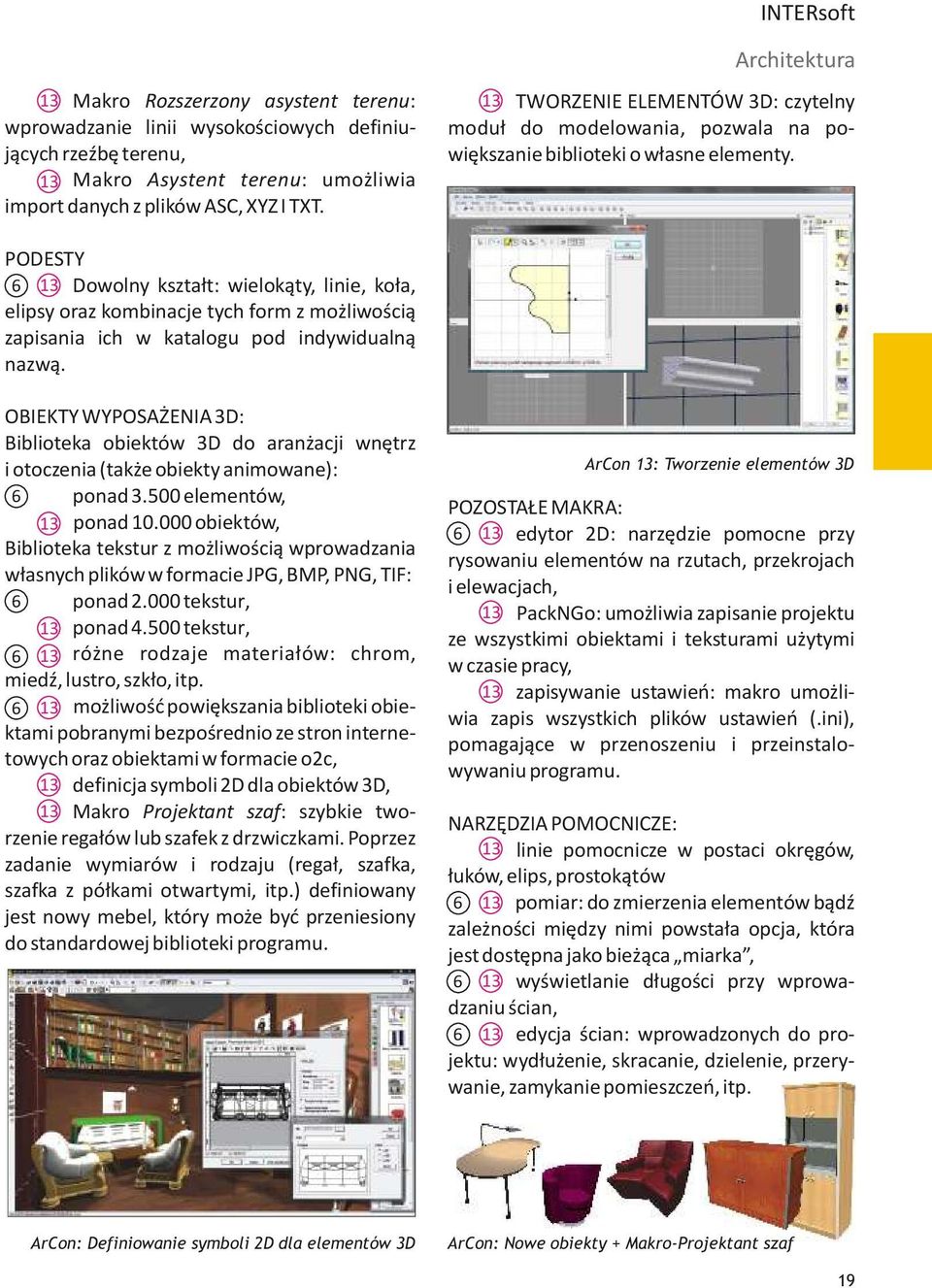

19 INTERsoft 13 Makro Rozszerzony asystent terenu: wprowadzanie linii wysokościowych definiujących rzeźbę terenu, 13 Makro Asystent terenu: umożliwia import danych z plików ASC, XYZ I TXT. Architektura 13 TWORZENIE ELEMENTÓW 3D: czytelny moduł do modelowania, pozwala na powiększanie biblioteki o własne elementy. PODESTY 6 13 Dowolny kształt: wielokąty, linie, koła, elipsy oraz kombinacje tych form z możliwością zapisania ich w katalogu pod indywidualną nazwą. OBIEKTY WYPOSAŻENIA 3D: Biblioteka obiektów 3D do aranżacji wnętrz i otoczenia (także obiekty animowane): 6 ponad elementów, 13 ponad obiektów, Biblioteka tekstur z możliwością wprowadzania własnych plików w formacie JPG, BMP, PNG, TIF: 6 ponad tekstur, ponad tekstur, różne rodzaje materiałów: chrom, miedź, lustro, szkło, itp możliwość powiększania biblioteki obiektami pobranymi bezpośrednio ze stron internetowych oraz obiektami w formacie o2c, 13 definicja symboli 2D dla obiektów 3D, 13 Makro Projektant szaf: szybkie tworzenie regałów lub szafek z drzwiczkami. Poprzez zadanie wymiarów i rodzaju (regał, szafka, szafka z półkami otwartymi, itp.) definiowany jest nowy mebel, który może być przeniesiony do standardowej biblioteki programu. ArCon 13: Tworzenie elementów 3D POZOSTAŁE MAKRA: 6 13 edytor 2D: narzędzie pomocne przy rysowaniu elementów na rzutach, przekrojach i elewacjach, 13 PackNGo: umożliwia zapisanie projektu ze wszystkimi obiektami i teksturami użytymi w czasie pracy, 13 zapisywanie ustawień: makro umożliwia zapis wszystkich plików ustawień (.ini), pomagające w przenoszeniu i przeinstalowywaniu programu. NARZĘDZIA POMOCNICZE: 13 linie pomocnicze w postaci okręgów, łuków, elips, prostokątów 6 13 pomiar: do zmierzenia elementów bądź zależności między nimi powstała opcja, która jest dostępna jako bieżąca miarka, 6 13 wyświetlanie długości przy wprowadzaniu ścian, 6 13 edycja ścian: wprowadzonych do projektu: wydłużenie, skracanie, dzielenie, przerywanie, zamykanie pomieszczeń, itp. ArCon: Definiowanie symboli 2D dla elementów 3D ArCon: Nowe obiekty + Makro-Projektant szaf 19

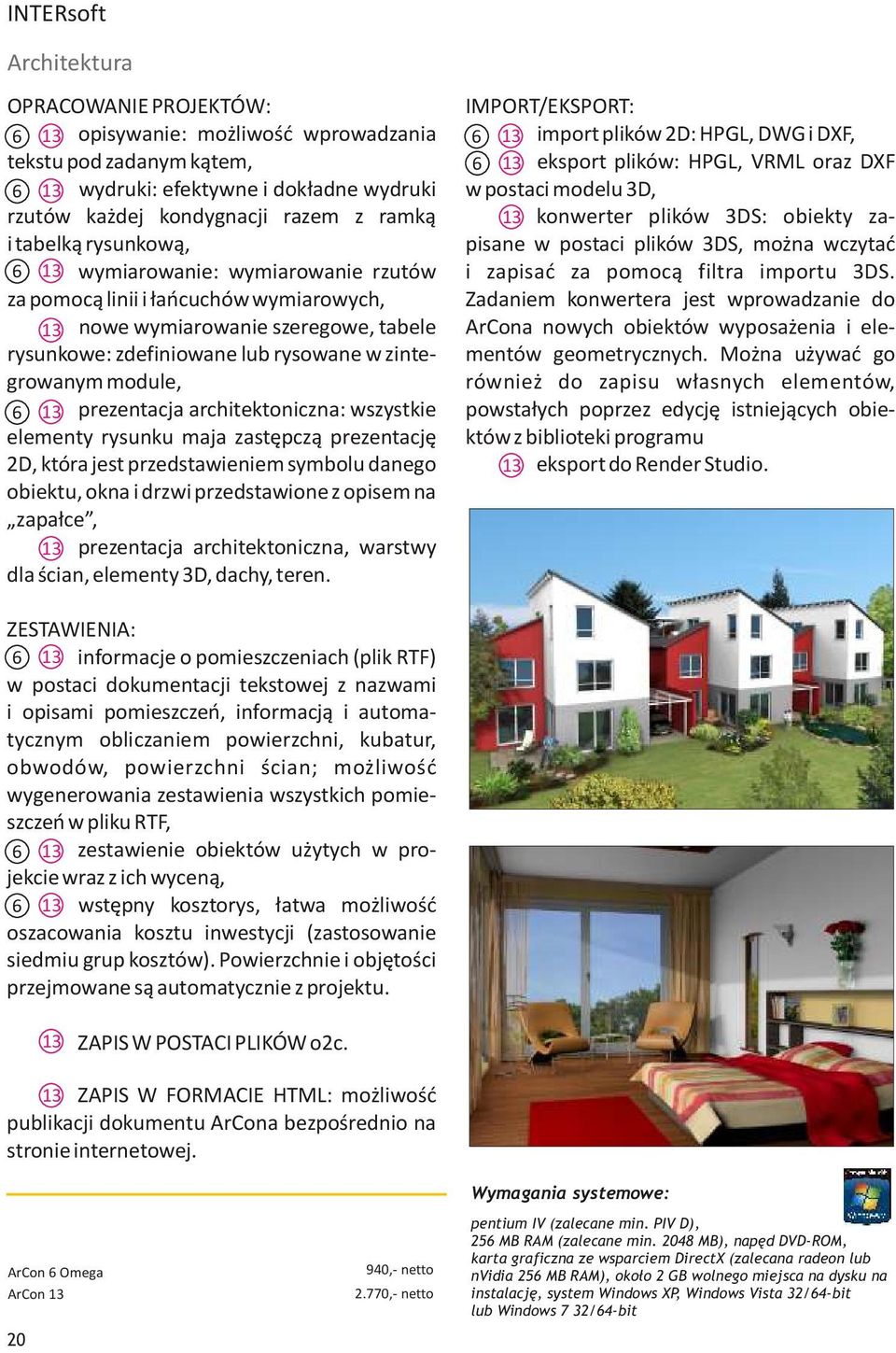

20 INTERsoft Architektura OPRACOWANIE PROJEKTÓW: 6 13 opisywanie: możliwość wprowadzania tekstu pod zadanym kątem, 6 13 wydruki: efektywne i dokładne wydruki rzutów każdej kondygnacji razem z ramką i tabelką rysunkową, 6 13 wymiarowanie: wymiarowanie rzutów za pomocą linii i łańcuchów wymiarowych, 13 nowe wymiarowanie szeregowe, tabele rysunkowe: zdefiniowane lub rysowane w zintegrowanym module, 6 13 prezentacja architektoniczna: wszystkie elementy rysunku maja zastępczą prezentację 2D, która jest przedstawieniem symbolu danego obiektu, okna i drzwi przedstawione z opisem na zapałce, 13 prezentacja architektoniczna, warstwy dla ścian, elementy 3D, dachy, teren. IMPORT/EKSPORT: 6 13 import plików 2D: HPGL, DWG i DXF, 6 13 eksport plików: HPGL, VRML oraz DXF w postaci modelu 3D, 13 konwerter plików 3DS: obiekty zapisane w postaci plików 3DS, można wczytać i zapisać za pomocą filtra importu 3DS. Zadaniem konwertera jest wprowadzanie do ArCona nowych obiektów wyposażenia i elementów geometrycznych. Można używać go również do zapisu własnych elementów, powstałych poprzez edycję istniejących obiektów z biblioteki programu 13 eksport do Render Studio. ZESTAWIENIA: 6 13 informacje o pomieszczeniach (plik RTF) w postaci dokumentacji tekstowej z nazwami i opisami pomieszczeń, informacją i automatycznym obliczaniem powierzchni, kubatur, obwodów, powierzchni ścian; możliwość wygenerowania zestawienia wszystkich pomieszczeń w pliku RTF, 6 13 zestawienie obiektów użytych w projekcie wraz z ich wyceną, 6 13 wstępny kosztorys, łatwa możliwość oszacowania kosztu inwestycji (zastosowanie siedmiu grup kosztów). Powierzchnie i objętości przejmowane są automatycznie z projektu. 13 ZAPIS W POSTACI PLIKÓW o2c. 13 ZAPIS W FORMACIE HTML: możliwość publikacji dokumentu ArCona bezpośrednio na stronie internetowej. ArCon 6 Omega ArCon ,- netto 2.770,- netto Wymagania systemowe: pentium IV (zalecane min. PIV D), 256 MB RAM (zalecane min MB), napęd DVD-ROM, karta graficzna ze wsparciem DirectX (zalecana radeon lub nvidia 256 MB RAM), około 2 GB wolnego miejsca na dysku na instalację, system Windows XP, Windows Vista 32/64-bit lub Windows 7 32/64-bit

21 ArCon - biblioteki obiektów 3D INTERsoft Architektura Program ArCon w standardowych bibliotekach dołączanych do programu zawiera ponad obiektów trójwymiarowych i ponad tekstur do aranżacji wnętrz i otoczenia budynków. Biblioteki te można dodatkowo rozszerzać o obiekty stworzone w formacie programu ArCon przez wielu producentów: mebli (np. Profim, Wuteh, Jarocin i inne), wyposażenia kuchni i łazienek (np. BRW, Sanitec Koło i inne) oraz akcesoriów do projektowania wnętrz. Firma ArCADiasoft przygotowała również dodatkowe obiekty 3D (bez mała 3000 sztuk) uzupełniające program ArCon o elementy odpowiadające polskim realiom i potrzebom projektantów. Są to obiekty związane z urbanistyką oraz aranżacją otoczenia zewnętrznego budynków (samochody, znaki drogowe, przystanki, budki telefoniczne, słupy reklamowe itp., które umożliwiają osadzenie budynku w rzeczywistej scenerii), aranżacją ogrodów (altany, pergole, szklarnie, meble ogrodowe, drzewa, rośliny), projektowaniem wnętrz takich jak biura, sklepy, pokoje mieszkalne, kuchnie, łazienki. Zakup wybranych obiektów możliwy jest w sklepie internetowym znajdującym się w serwisie Internetowym przy wykorzystaniu Premium SMS. 21

22 INTERsoft Architektura ArCon Kuchnia ARCON KUCHNIA - połączenie biblioteki obiektów 3D (elementów podstawowych - frontów, korpusów, uchwytów, sprzętu AGD, szafek i dodatków) z makrami pomagającymi w projektowaniu kuchni (podmieniającymi fronty, zmieniającymi tekstury szafek, wymiarującymi, itp.). PODSTAWOWE MOŻLIWOŚCI PROGRAMU: Aranżacja kuchni gotowymi szafkami o wybranym frezie frontu. Powiększanie bazy elementów o własne fronty i korpusy. Zmiana typu frezowania dla jednej lub kilku wybranych (np. wszystkich) szafek. Tworzenie własnych szafek na bazie wybranego frontu ze wskazaniem miejsca na uchwyt. Dla szafek dolnych automatyczne wstawianie blatu i cokołu pod szafkami. Automatyczna wymiana tekstur (korpusów, frontów, listew, cokołów lub uchwytów) dla jednego bądź kilku zaznaczonych elementów. Dostępnych jest kilkadziesiąt standardowych tekstur z możliwością wprowadzenia własnych plików BMP i JPG. Precyzyjne ustawianie szafek w jednym ciągu poprzez opcje wyrównywania i przysuwania do siebie. Automatyczne ustawianie wysokości dla szafek wiszących. Wstawianie listew wieńczących nad szafkami wiszącymi. Szybkie wymiarowanie zaznaczonych szafek jednego rzędu. BIBLIOTEKA OBIEKTÓW: 5 rodzajów frontów z możliwością wprowadzenia własnych typów frezowania. Ponad 100 szafek dla każdego rodzaju frezowania podzielonych na szafki: stojące, wiszące i do zabudowy. Biblioteka gotowych elementów: frontów, korpusów i uchwytów. Ponad 250 elementów do aranżacji kuchni: sprzęt AGD, lampy, naczynia, rośliny, stoły i krzesła. ArCon Kuchnia 410,- netto 22

23 NALEŻY DO INTERsoft Architektura NOWA WERSJA ArCADia-ARCHITEKTURA NAKŁADKA DO ARCADII-INTELLICAD Inteligentne narzędzie rozszerzające program AutoCAD oraz ArCADia-INTELLICAD o funkcje niezbędne do tworzenia profesjonalnej dokumentacji architektonicznej. ArCADia-ARCHITEKTURA to nowoczesna aplikacja łącząca intuicyjność pracy z profesjonalnym i precyzyjnym środowiskiem programów CAD. Program dedykowany architektom i inżynierom budowlanym, pozwala na tworzenie precyzyjnych rysunków dokumentacji architektonicznej i pełną wymianę danych z innymi programami typu CAD. Wykorzystanie najnowszej technologii przyspiesza pracę nad projektami, a rozbudowane, specjalistyczne funkcje, w intuicyjny sposób wprowadzają projektanta w profesjonalny rysunek techniczny. Połączenie dwóch narzędzi: programu AutoCAD lub ArCADii-INTELLICAD i ArCADii-ARCHITEKTURY daje perfekcyjne narzędzie do tworzenia i edycji dokumentacji architektonicznej. ArCADia jako trójwymiarowe narzędzie wspomagające ArCADię- INTELLICAD i program AutoCAD w projektowaniu rozszerza możliwości programów o tworzenie rzutów i przekrojów architektonicznych oraz podglądu bryły budynku. Rzuty kondygnacji mogą być przedstawione na jednym widoku (nakładane jeden na drugim) lub ułożone obok siebie w kilku widokach. Ilość widoków jest nieograniczona, a ich zawartość: rzut, elewacja, czy przekrój zależy od użytkownika. Widoczność na widokach definiowana jest poprzez Menadżera projektu, który tworzy strukturę projektu dzieląc go na budynki kondygnacje grupy (ściany, okna i nadproża, schody, ławy fundamentowe, itp.) ArCADia-ARCHITEKTURA BASIC - zarządzanie widokami i wyświetlanymi informacjami definiowane jest przez czytelne drzewo Menadżera projektu, w którym dla każdej grupy obiektów (np. ścian) można zadać kolorystykę, wyświetlanie (wyłączenie widoczne/niewidoczne), zamrożenie i drukowanie, - przedstawianie rzutów kolejnych kondygnacji na jednym bądź kilku widokach rozłożonych obok siebie, - możliwość ustalenia wysokości cięcia rzutu dla każdej kondygnacji, - NOWOŚĆ: Możliwość inteligentnego rozbicia widoków z zachowaniem grup elementów i obsługi Menadżerem projektu. ArCADia-ARCHITEKTURA: Widoki ArCADia-ARCHITEKTURA: Menadżer projektu 23

24 INTERsoft Architektura NALEŻY DO Ściany: - wybór zdefiniowanych rodzajów lub zadawanie dowolnych wielowarstwowych ścian z odwzorowaniem najczęściej używanych wypełnień i warstw. Definiowanie grubości i ilości warstw, ich typu, umiejscowienie osi, wskazywanie linii wprowadzania (krawędzi lub osi) oraz zadawanie priorytetów dla połączeń ścian w węzłach, - wbudowany katalog materiałów budowlanych oparty na normach: Komponenty budowlane i elementy budynku PN-EN 6946 oraz Materiały i wyroby budowlane PN-EN 12524, - automatyczne tworzenie obrysów zamkniętych wraz ze zliczeniem powierzchni, możliwością wprowadzania potrzebnych informacji (nr, nazwy, rodzaju podłoża, nazwy grupy, klasy przeciwpożarowej, itp..) - wprowadzanie ścian wirtualnych, które nie są widoczne w podglądzie 3D i na przekroju, a dzielą przestrzeń pomieszczenia np. dla rozróżnienia funkcji otwartej przestrzeni. Słupy: - wprowadzanie słupów o przekroju okrągłym, prostokątnym i eliptycznym z możliwością wyboru rodzaju kreskowania dla odwzorowania materiału. Okna i drzwi: - wprowadzanie stolarki okiennej i drzwiowej w sposób parametryczny, z biblioteki programu lub definiowanie własnych poprzez wprowadzanie nowych parametrów. Stropy: - wprowadzanie stropów w sposób automatyczny (zgodny z obrysem kondygnacji). Dla stropu można zadać odpowiednie parametry (np. strop typu Teriva), warstwy, style, pisaki oraz wysokość posadowienia, ArCADia-ARCHITEKTURA: Ściany ArCADia-ARCHITEKTURA - wprowadzanie stropów na obrysie prostokątnym poprzez wskazane trzech punktów (obrys może być wprowadzony pod dowolnym kątem), - wprowadzanie otworów w stropie w sposób automatyczny (np. wraz ze schodami) lub dowolny. Istnieje możliwość połączenia kubatur pomieszczeń łączonych poprzez otwór w stropie. Schody: - definiowanie jedno i wielobiegowych schodów. Określanie ilości stopni w jednym biegu, zadawanie wielkości spoczników (kwadratowych lub prostokątnych), dowolna ilość biegów. 24

25 NALEŻY DO INTERsoft Architektura ArCADia-ARCHITEKTURA Zawiera funkcjonalność BASIC oraz dodatkowo: Ściany: - możliwość przekształcenia rysunku 2D stworzonego z polilinii lub linii w rzut ścian jedno bądź wielowarstwowych, ścian wirtualnych lub rzutu fundamentów, Obiekty: - wbudowana biblioteka elementów pozwala na uszczegóławianie rysunków o potrzebne symbole architektoniczne 2D. - biblioteka obiektów 3D pozwalająca na zaaranżowanie stworzonych wnętrz. Osie modularne: - możliwość wprowadzenia siatki osi modularnych, rozstaw osi jest zadawany dowolnie i modyfikowany w zależności od potrzeb projektowych. Płaszczyzna terenu: - wprowadzenie płaskiej płaszczyzny terenu na zadanej wysokości. Płaszczyzna widoczna jest na przekrojach I w podglądzie 3D. Róża wiatrów: - możliwość wprowadzenia na rzut przyziemia symbolu i kierunku strzałki północy. ArCADia-ARCHITEKTURA: Schody Zestawienia: - automatycznie tworzone zestawienia pomieszczeń dla każdej kondygnacji. Zestawienia są modyfikowane wraz ze zmianami rzutu, - automatyczne tworzenie wykazu użytej stolarki okiennej i drzwiowej wraz z symbolem. Wykaz jest zmieniany wraz z modyfikacją rzutu. Otwór w ścianie: - wprowadzanie otworu w ścianie o zadanej szerokości i wysokości z lewej i prawej strony, otwór może być niesymetryczny i może być wstawiony na dowolnej wysokości. Stropy: - wprowadzanie stropów w dowolny sposób, poprzez wskazanie kształtu. Fundamenty: - wprowadzanie na rzut ław oraz dowolnie definiowanych stóp fundamentowych. ArCADia-ARCHITEKTURA: Obiekty Dachy - automatycznie jak i dowolnie wprowadzany dach wielospadowy z możliwością edycji (zmiany na jedno, dwu bądź wielospadowy), zmiany wysokości ścianki kolankowej (osobno dla każdej połaci), pochylenia połaci i występu okapu, 25

26 INTERsoft Architektura NALEŻY DO Dachy - wprowadzenie prostokątnego obrysu dachu, - dowolna edycja konturu wprowadzonego dachu, - wprowadzanie okien połaciowych, - wprowadzanie otworu w dachu, - wprowadzanie facjatek dachowych (lukarn): dwu-, trój i jedno spadowych, wprowadzonych na zadanej wysokości ścianki kolankowej. - wymiarowanie obiektowe zaznaczonego elementu bądź grupy modyfikowane wraz ze zmianami na rzucie. Wprowadzanie na rzutach dowolnych wymiarów liniowych oraz koty wysokościowej, - możliwość wprowadzenia koty wysokościowej na rzucie kondygnacji i na przekroju. ArCADia-ARCHITEKTURA: Wymiarowanie automatyczne ArCADia-ARCHITEKTURA: Dachy Bryła: - rysowanie dowolnego kształtu bryły o zadanej wysokości. Bryła może być użyta jako taras, podest, antresola, itp. element, - wprowadzanie bryły o określonej szerokości i wysokości jako podciągi i beli. Przy rysowaniu można wybrać oś lub krawędź wprowadzenia, - wprowadzenie bryły poprzez obrys prostokątny. Wymiarowanie: - automatyczne wymiarowanie całego rzutu kondygnacji poprzez wybór linii wymiarowych (całkowity zewnętrzny, zewnętrzny elementów wystających, pomieszczeń i ścian oraz stolarki i otworów). Wymiarowanie to jest przypisane do obiektów i wraz z nimi zostaje zmienione, - dowolne wymiarowanie projektu nie przypisane do elementów, Przekrój: - automatycznie tworzony przekrój poprzez wskazanie linii cięcia budynku. Możliwość definiowania elementów widocznych w przekroju, - automatycznie wprowadzane wieńce umieszczające się nad nośną warstwą ściany (przy zadaniu typów ścian) w przestrzeni stropu. Wieńce widoczne są tak samo jak nadproża w przekroju. - wraz ze stolarką i otworami w ścianach automatycznie wprowadzane są nadproża, widoczne na przekroju i w trybie konstrukcji. Edycja bazy materiałów: - w programie znajduje się baza materiałów normowych (wg PN-EN 6946 i PN-EN 12524), którą można dowolnie modyfikować poprzez dodawanie, zmianę i kasowanie elementów z biblioteki. 26

27 NALEŻY DO INTERsoft Architektura ArCon-Wizualna Architektura ArCADia-ARCHITEKTURA Allplan 2009 IntelliCAD AutoCAD 3D viewer.dwg.xml.zip WIZUALIZACJA EDYCJA ZAPIS ARCHIWIZACJA.IFC IMPORT/EXPORT IMPORT/EXPORT Centralna Baza Danych WYDRUKI Allplan, ArchiCAD, Revit ArCon Projekt wykonany w ArCADii-ARCHITEKTURZE widoczny jest jako trójwymiarowy projekt w ArConie, tak samo, jak budynek narysowany w ArConie przenoszony jest jako pełen budynek do ArCADii- ARCHITEKTURY. Zapewnia to architektowi możliwość posługiwania się nie tylko zwykłymi liniami lecz kompletnymi obiektami typu: ściana, okno czy drzwi. ArCADia-ARCHITEKTURA posiada także możliwości przeniesienia obiektowego projektu w formacie IFC, czytanym między innymi przez programy Allplan 2009, Revit i ArchiCAD. Oznacza to, że rzuty budynków zostaną przeniesione jako zbiór ścian, okien, drzwi, itp. elementów architektonicznych 3D, a nie linii, polilinii i okręgów. FUNKCJONALNOŚĆ NAKŁADKI BASIC JEST RÓWNIEŻ ZAWARTA W PROGRAMACH ARCADIA-INTELLICAD I ARCADIA-GRAF. OPISANA WYŻEJ FUNKCJONALNOŚĆ DOTYCZY PROGRAMU ArCADia-ARCHITEKTURA W WERSJI 3.9 ArCADia-BASIC - bezpłatnie wraz zakupem od firmy INTERsoft innego programu komputerowego ArCADia-ARCHITEKTURA ,- netto Wymagania systemowe: pentium IV (zalecane min. PIV D), 256 MB RAM (zalecane min MB), napęd DVD-ROM, około 500 MB wolnego miejsca na dysku na instalację, system Windows XP, Windows Vista 32/64-bit lub Windows 7 32/64-bit 27
