MOŻLIWOŚCI PROGRAMU: Obliczenie świadectwa i projektowanej charakterystyki energetycznej budynku wg. według rozporządzenia Ministra Infrastruktury

Transkrypt

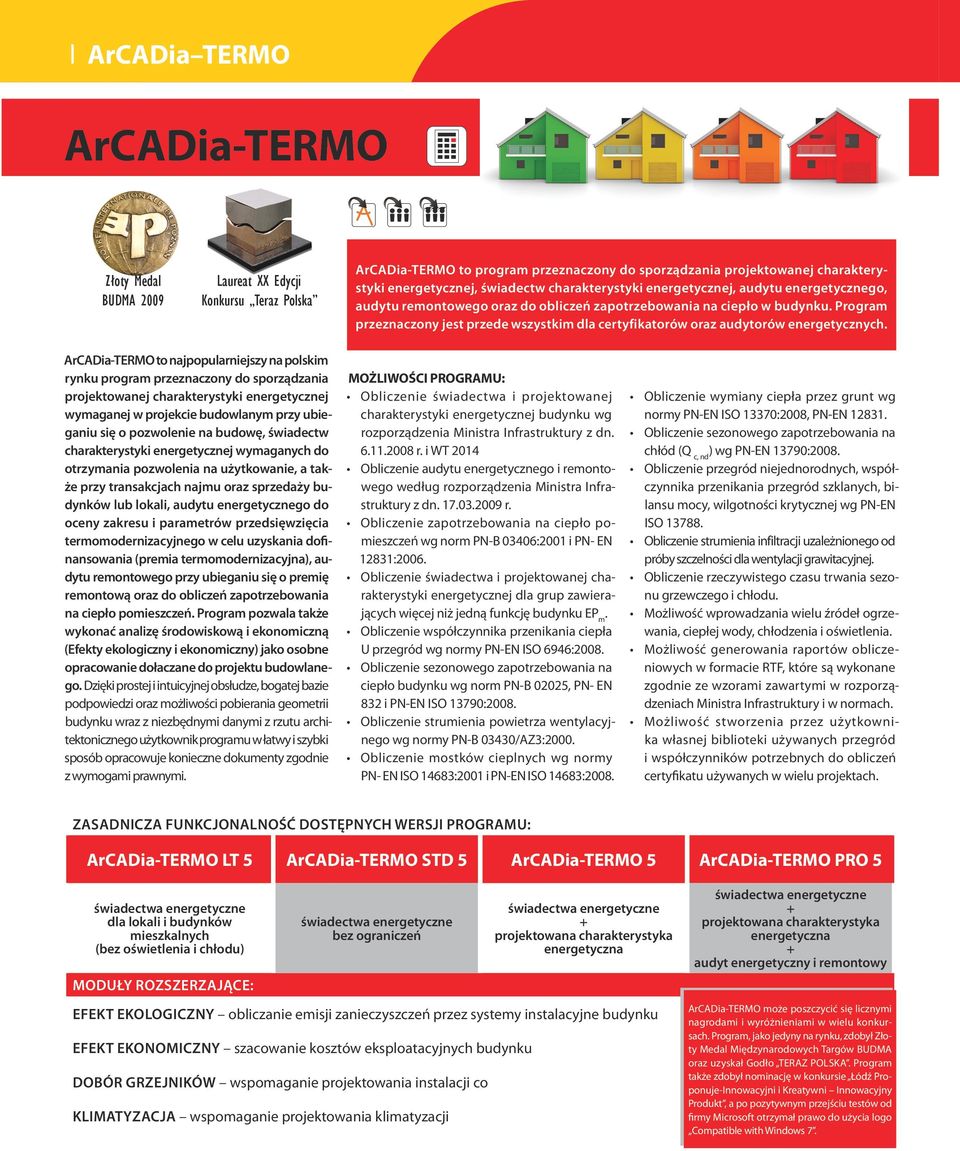

1 ArCADia-TERMO Złoty Medal BUDMA 2009 Laureat XX Edycji Konkursu Teraz Polska ArCADia-TERMO to program przeznaczony do sporządzania projektowanej charakterystyki energetycznej, świadectw charakterystyki energetycznej, audytu energetycznego, audytu remontowego oraz do obliczeń zapotrzebowania na ciepło w budynku. Program przeznaczony jest przede wszystkim dla certyfikatorów oraz audytorów energetycznych. ArCADia-TERMO to najpopularniejszy na polskim rynku program przeznaczony do sporządzania projektowanej charakterystyki energetycznej wymaganej w projekcie budowlanym przy ubieganiu się o pozwolenie na budowę, świadectw charakterystyki energetycznej wymaganych do otrzymania pozwolenia na użytkowanie, a także przy transakcjach najmu oraz sprzedaży budynków lub lokali, audytu energetycznego do oceny zakresu i parametrów przedsięwzięcia termomodernizacyjnego w celu uzyskania dofinansowania (premia termomodernizacyjna), audytu remontowego przy ubieganiu się o premię remontową oraz do obliczeń zapotrzebowania na ciepło pomieszczeń. Program pozwala także wykonać analizę środowiskową i ekonomiczną (Efekty ekologiczny i ekonomiczny) jako osobne opracowanie dołaczane do projektu budowlanego. Dzięki prostej i intuicyjnej obsłudze, bogatej bazie podpowiedzi oraz możliwości pobierania geometrii budynku wraz z niezbędnymi danymi z rzutu architektonicznego użytkownik programu w łatwy i szybki sposób opracowuje konieczne dokumenty zgodnie z wymogami prawnymi. Obliczenie świadectwa i projektowanej charakterystyki energetycznej budynku wg rozporządzenia Ministra Infrastruktury z dn r. i WT 2014 Obliczenie audytu energetycznego i remontowego według rozporządzenia Ministra Infrastruktury z dn r. Obliczenie zapotrzebowania na ciepło pomieszczeń wg norm PN-B 03406:2001 i PN- EN 12831:2006. Obliczenie świadectwa i projektowanej charakterystyki energetycznej dla grup zawierających więcej niż jedną funkcję budynku EP m. Obliczenie współczynnika przenikania ciepła U przegród wg normy PN-EN ISO 6946:2008. Obliczenie sezonowego zapotrzebowania na ciepło budynku wg norm PN-B 02025, PN- EN 832 i PN-EN ISO 13790:2008. Obliczenie strumienia powietrza wentylacyjnego wg normy PN-B 03430/AZ3:2000. Obliczenie mostków cieplnych wg normy PN- EN ISO 14683:2001 i PN-EN ISO 14683:2008. Obliczenie wymiany ciepła przez grunt wg normy PN-EN ISO 13370:2008, PN-EN Obliczenie sezonowego zapotrzebowania na chłód (Q c, nd ) wg PN-EN 13790:2008. Obliczenie przegród niejednorodnych, współczynnika przenikania przegród szklanych, bilansu mocy, wilgotności krytycznej wg PN-EN ISO Obliczenie strumienia infiltracji uzależnionego od próby szczelności dla wentylacji grawitacyjnej. Obliczenie rzeczywistego czasu trwania sezonu grzewczego i chłodu. Możliwość wprowadzania wielu źródeł ogrzewania, ciepłej wody, chłodzenia i oświetlenia. Możliwość generowania raportów obliczeniowych w formacie RTF, które są wykonane zgodnie ze wzorami zawartymi w rozporządzeniach Ministra Infrastruktury i w normach. Możliwość stworzenia przez użytkownika własnej biblioteki używanych przegród i współczynników potrzebnych do obliczeń certyfikatu używanych w wielu projektach. ZASADNICZA FUNKCJONALNOŚĆ DOSTĘPNYCH WERSJI PROGRAMU: ArCADia-TERMO LT 5 ArCADia-TERMO STD 5 ArCADia-TERMO 5 ArCADia-TERMO PRO 5 dla lokali i budynków mieszkalnych (bez oświetlenia i chłodu) MODUŁY ROZSZERZAJĄCE: bez ograniczeń projektowana charakterystyka energetyczna EFEKT EKOLOGICZNY obliczanie emisji zanieczyszczeń przez systemy instalacyjne budynku EFEKT EKONOMICZNY szacowanie kosztów eksploatacyjnych budynku DOBÓR GRZEJNIKÓW wspomaganie projektowania instalacji co KLIMATYZACJA wspomaganie projektowania klimatyzacji projektowana charakterystyka energetyczna audyt energetyczny i remontowy ArCADia-TERMO może poszczycić się licznymi nagrodami i wyróżnieniami w wielu konkursach. Program, jako jedyny na rynku, zdobył Złoty Medal Międzynarodowych Targów BUDMA oraz uzyskał Godło TERAZ POLSKA. Program także zdobył nominację w konkursie Łódź Proponuje-Innowacyjni i Kreatywni Innowacyjny Produkt, a po pozytywnym przejściu testów od firmy Microsoft otrzymał prawo do użycia logo Compatible with Windows 7.

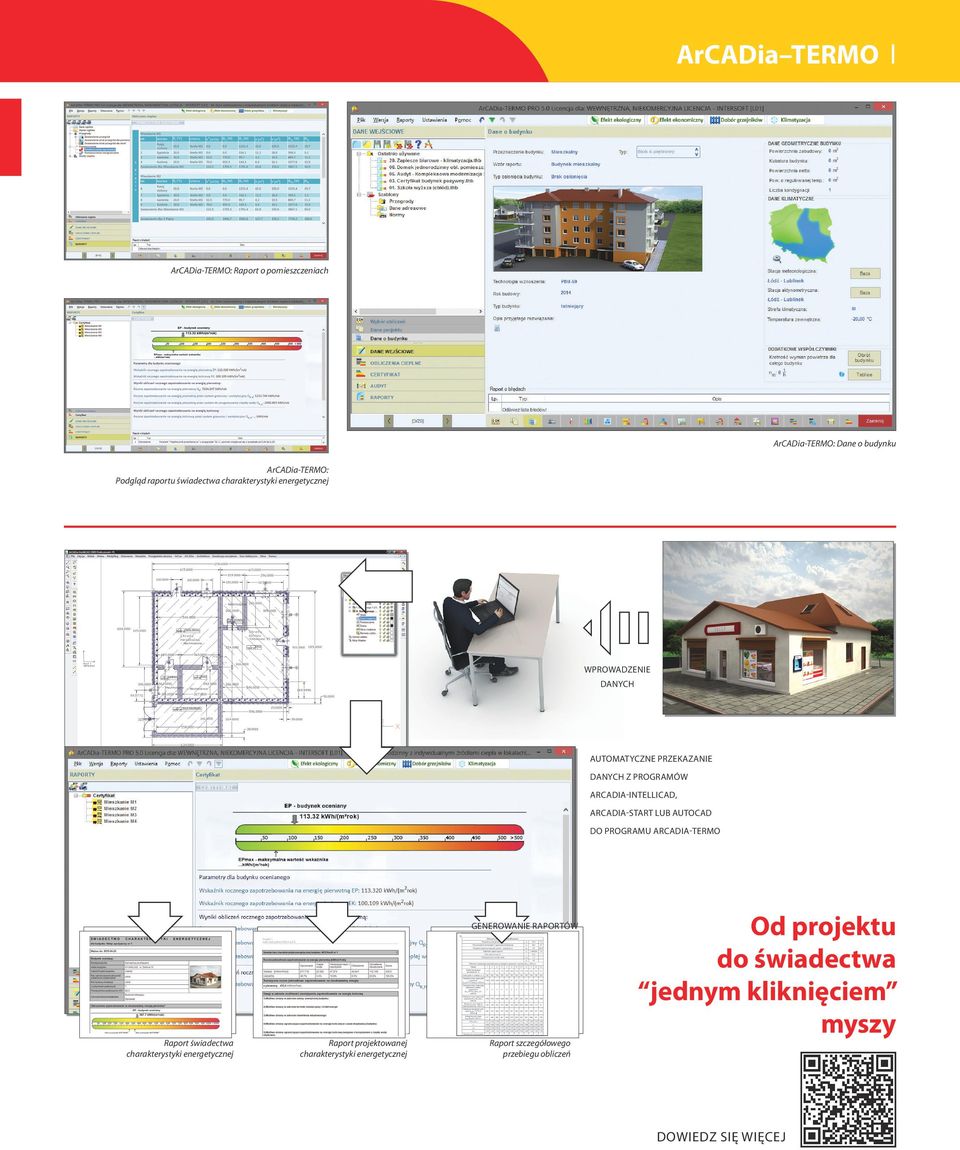

2 ArCADia TERMO l ArCADia-TERMO: Raport o pomieszczeniach ArCADia-TERMO: Dane o budynku ArCADia-TERMO: Podgląd raportu świadectwa charakterystyki energetycznej WPROWADZENIE DANYCH AUTOMATYCZNE PRZEKAZANIE DANYCH Z PROGRAMÓW ARCADIA-INTELLICAD, ARCADIA-START LUB AUTOCAD DO PROGRAMU ARCADIA-TERMO GENEROWANIE RAPORTÓW Raport świadectwa charakterystyki energetycznej Raport projektowanej charakterystyki energetycznej Raport szczegółowego przebiegu obliczeń Od projektu do świadectwa jednym kliknięciem myszy

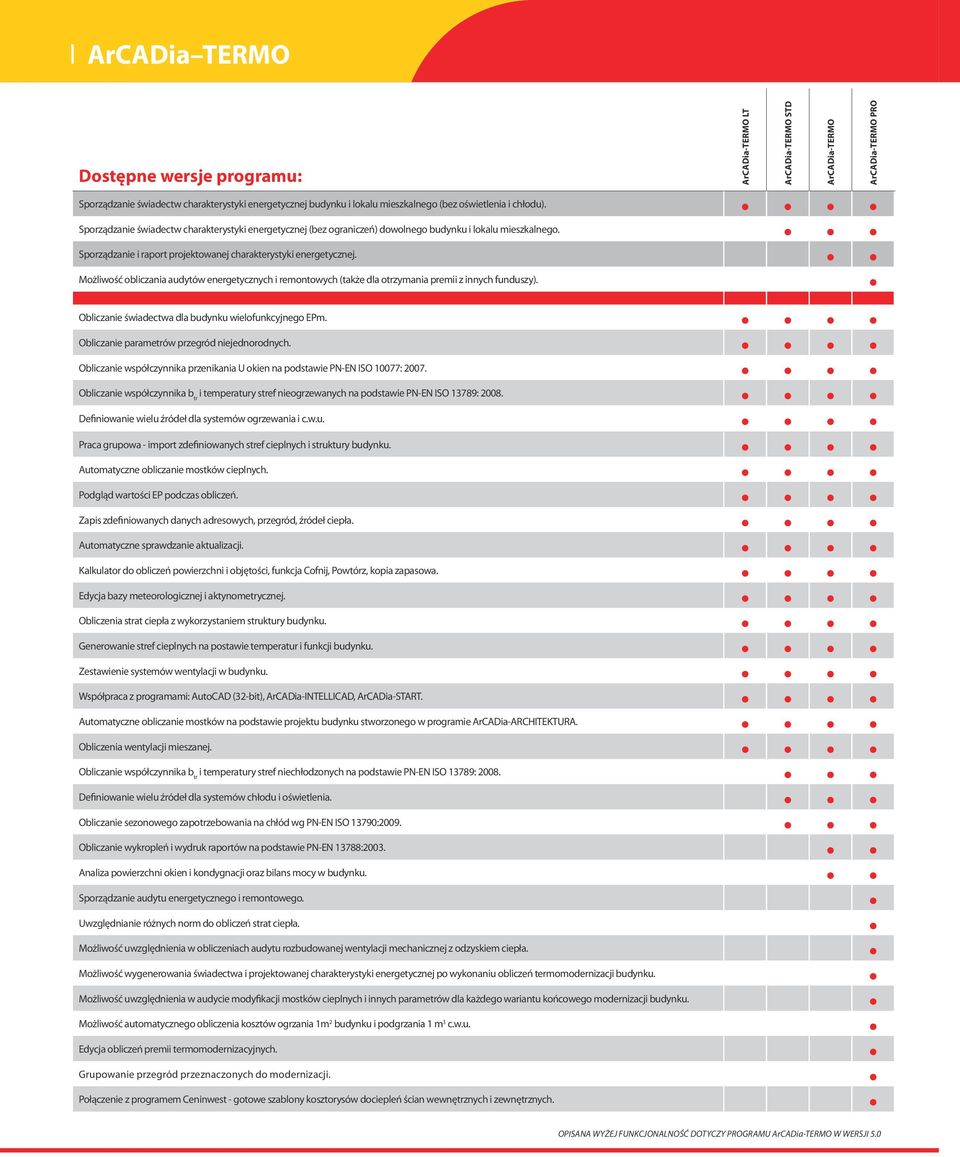

3 Dostępne wersje programu: ArCADia-TERMO LT ArCADia-TERMO STD ArCADia-TERMO ArCADia-TERMO PRO Sporządzanie świadectw charakterystyki energetycznej budynku i lokalu mieszkalnego (bez oświetlenia i chłodu). Sporządzanie świadectw charakterystyki energetycznej (bez ograniczeń) dowolnego budynku i lokalu mieszkalnego. Sporządzanie i raport projektowanej charakterystyki energetycznej. Możliwość obliczania audytów energetycznych i remontowych (także dla otrzymania premii z innych funduszy). Obliczanie świadectwa dla budynku wielofunkcyjnego EPm. Obliczanie parametrów przegród niejednorodnych. Obliczanie współczynnika przenikania U okien na podstawie PN-EN ISO 10077: Obliczanie współczynnika b tr i temperatury stref nieogrzewanych na podstawie PN-EN ISO 13789: Definiowanie wielu źródeł dla systemów ogrzewania i c.w.u. Praca grupowa - import zdefiniowanych stref cieplnych i struktury budynku. Automatyczne obliczanie mostków cieplnych. Podgląd wartości EP podczas obliczeń. Zapis zdefiniowanych danych adresowych, przegród, źródeł ciepła. Automatyczne sprawdzanie aktualizacji. Kalkulator do obliczeń powierzchni i objętości, funkcja Cofnij, Powtórz, kopia zapasowa. Edycja bazy meteorologicznej i aktynometrycznej. Obliczenia strat ciepła z wykorzystaniem struktury budynku. Generowanie stref cieplnych na postawie temperatur i funkcji budynku. Zestawienie systemów wentylacji w budynku. Współpraca z programami: AutoCAD (32-bit), ArCADia-INTELLICAD, ArCADia-START. Automatyczne obliczanie mostków na podstawie projektu budynku stworzonego w programie ArCADia-ARCHITEKTURA. Obliczenia wentylacji mieszanej. Obliczanie współczynnika b tr i temperatury stref niechłodzonych na podstawie PN-EN ISO 13789: Definiowanie wielu źródeł dla systemów chłodu i oświetlenia. Obliczanie sezonowego zapotrzebowania na chłód wg PN-EN ISO 13790:2009. Obliczanie wykropleń i wydruk raportów na podstawie PN-EN 13788:2003. Analiza powierzchni okien i kondygnacji oraz bilans mocy w budynku. Sporządzanie audytu energetycznego i remontowego. Uwzględnianie różnych norm do obliczeń strat ciepła. Możliwość uwzględnienia w obliczeniach audytu rozbudowanej wentylacji mechanicznej z odzyskiem ciepła. Możliwość wygenerowania świadectwa i projektowanej charakterystyki energetycznej po wykonaniu obliczeń termomodernizacji budynku. Możliwość uwzględnienia w audycie modyfikacji mostków cieplnych i innych parametrów dla każdego wariantu końcowego modernizacji budynku. Możliwość automatycznego obliczenia kosztów ogrzania 1m 2 budynku i podgrzania 1 m 3 c.w.u. Edycja obliczeń premii termomodernizacyjnych. Grupowanie przegród przeznaczonych do modernizacji. Połączenie z programem Ceninwest - gotowe szablony kosztorysów dociepleń ścian wewnętrznych i zewnętrznych. OPISANA WYŻEJ FUNKCJONALNOŚĆ DOTYCZY PROGRAMU ArCADia-TERMO W WERSJI 5.0

4 ArCADia TERMO l EFEKT EKOLOGICZNY Moduł rozszerzający program ArCADia-TERMO. Program umożliwia obliczenie zużycia paliw i emisji zanieczyszczeń do atmosfery przez systemy instalacyjne budynków. Program dedykowany jest dla audytorów energetycznych. Obliczenia wygenerowane za pomocą modułu znajdują zastosowanie w audycie wykorzystującym dotacje unijne lub z NFOŚiGW. W przypadku obliczeń dla świadectwa charakterystyki energetycznej lub projektowanej charakterystyki energetycznej istnieje możliwość porównania zaprojektowanych systemów w budynku z systemami alternatywnymi (np. z systemami na paliwa odnawialne). Dodatkowo program umożliwia sprawdzenie ilości zużycia paliw w budynku dla zaprojektowanych systemów oraz analizę zużycia dla alternatywnych źródeł energii. Podstawą obliczeń emisji zanieczyszczeń są Materiały informacyjno-instruktażowe MOŚZNiL 1/96 Wskaźniki emisji substancji zanieczyszczających wprowadzanych do powietrza z procesów energetycznego spalania paliw Dz. U systemy grzewczo-wentylacyjne. systemy przygotowania ciepłej wody użytkowej. systemy chłodzenia. systemy oświetlenia wbudowanego. Analiza systemów zaprojektowanych w budynku z systemami alternatywnymi. Analiza oddziaływania inwestycji na środowisko. EFEKT EKONOMICZNY Moduł rozszerzający program ArCADia-TERMO służący do szacowania kosztów eksploatacyjnych budynku. Program dedykowany jest doradcom energetycznym i projektantom źródeł ciepła. Program, na podstawie danych wprowadzonych w świadectwie charakterystyki energetycznej, wylicza zużycie paliw poszczególnych systemów zastosowanych w budynku, a następnie na tej podstawie koszty ogrzewania, przygotowania ciepłej wody, chłodzenia, oświetlenia wbudowanego wraz z uwzględnieniem urządzeń pomocniczych. Dodatkowo program umożliwia przeprowadzenie analizy ekonomicznej wybranych systemów w budynku z systemami alternatywnymi. Obliczenia zużycia paliwa systemów w budynku. Obliczenia kosztów ogrzewania, ciepłej wody, chłodzenia, oświetlenia. Analiza porównawcza ze źródłem alternatywnym. Wyliczanie oszczędności i czasu zwrotu inwestycji. DOBÓR GRZEJNIKÓW Dobór grzejników jest modułem rozszerzającym program ArCADia-TERMO służącym do wspomagania projektowania instalacji centralnego ogrzewania, w tym doboru grzejników, ogrzewania płaszczowego oraz ogrzewania powietrznego. Program przeznaczony jest dla projektantów instalacji grzewczych. Dobór grzejników pozwala w łatwy i szybki sposób dobrać grzejnik,

5 ogrzewanie płaszczowe oraz ogrzewanie powietrzne na podstawie danych wprowadzonych w ArCADia-TERMO. Użytkownik może tworzyć własną bazę urządzeń do doboru albo skorzystać z bazy producentów urządzeń grzewczych. Program umożliwia również rozdział strat ciepła z jednego pomieszczenia na pozostałe umieszczone w projekcie. Dla każdego pomieszczenia użytkownik ma możliwość łączenia kilku rodzajów ogrzewania, np. ogrzewania grzejnikowego z ogrzewaniem podłogowym, poprzez podanie udziału procentowego. Dobór grzejników płytowych i członowych z obszernych katalogów producenckich. Dobór ogrzewania płaszczowego i powietrznego. Możliwość dołączania własnych urządzeń do baz danych. Kilka sposobów doboru urządzeń w celu uzyskania optymalnego rozwiązania. Uwzględnienie przy doborze urządzeń podziału procentowego ogrzewania w pomieszczeniu. Automatyczne wykorzystywanie danych o budynku wprowadzonych w programie ArCADia-TERMO lub pobranych z ArCADia-ARCHITEKTURA. Obliczenia na podstawie normy PN-EN 442 i PN-EN Pełny raport w formacie.rtf. to oszacowanie max. zysków ciepła dla danych warunków klimatycznych z określeniem krytycznego dnia i godziny, dla pojedynczego pomieszczenia, grupy pomieszczeń, kondygnacji i budynku (co pozwala na dokładne określenie całkowitej mocy instalacji klimatyzacyjnej z uwzględnieniem warunków zewnętrznych i wewnętrznych w celu doboru agregatu lub innego źródła chłodu). Do programu została dodana bogata lista podpowiedzi i baza zysków od urządzeń elektrycznych. Moduł Klimatyzacja pozwala na obliczenia zysków od oświetlenia jedną z trzech metod: na podstawie ilości lx i rodzaju oświetlenia, szczegółowo na podstawie mocy opraw, uproszczoną na podstawie W/m 2. Wyniki obliczeń można podejrzeć w postaci tabelkowej lub wykresów. Po wykonaniu obliczeń można z programu wyciągnąć raport.rtf, w którym pokazane są obliczenia dla poszczególnych pomieszczeń w widoku tabelkowym i graficznym, dla utworzonych grup, kondygnacji jak i całego budynku. Szczegółowe obliczenia zysków w pomieszczeniach. Określanie zapotrzebowania całkowitej mocy instalacji. Baza danych klimatycznych. Baza danych zysków od urządzeń elektrycznych. Publikacja wyników za pomocą przejrzystych tabel i wykresów. Szczegółowe raporty. KLIMATYZACJA NOWY PRODUKT Moduł rozszerzający program ArCADia-TERMO. Program służy do wspomagania projektowania instalacji klimatyzacyjnych. Program przeznaczony jest do projektantów i wykonawców instalacji klimatyzacyjnych i chłodniczych. Obliczenia programu oparte są o niemieckie wytyczne VDI 2078, w których szczegółowo można obliczyć zyski od promieniowania, przenikania, ludzi, oświetlenia, urządzeń elektrycznych i materii. Dodatkowo program wykorzystuje aktualne dane klimatyczne ze strony Ministerstwa Infrastruktury dla 51 miast. Moduł Klimatyzacja wykonuje obliczenia w oparciu o model godzinowy dla całego roku, pozwala OPISANA WYŻEJ FUNKCJONALNOŚĆ DOTYCZY PROGRAMU ArCADia-TERMO W WERSJI 5.0 ArCADia-TERMO LT 5.0 sporządzanie świadectw charakterystyki energetycznej lokali mieszkalnych (bez oświetlenia i chłodu). ArCADia-TERMO STD 5.0 sporządzanie świadectw charakterystyki energetycznej. ArCADia-TERMO 5.0 sporządzanie świadectw charakterystyki energetycznej oraz projektowanej charakterystyki energetycznej. ArCADia-TERMO PRO 5.0 sporządzanie świadectw charakterystyki energetycznej, projektowanej charakterystyki energetycznej, audytu energetycznego/remontowego oraz obliczeniowego zapotrzebowania na ciepło. Efekt ekologiczny 1.0 Efekt ekonomiczny 1.0 Dobór grzejników 1.0 Klimatyzacja 1.0 obliczanie zysków ciepła 340,- netto 590,- netto 890,- netto 1 650,- netto 350,- netto 350,- netto 420,- netto 420,- netto Wymagania systemowe: Pentium IV (zalecane PIV D), 512 MB RAM, napęd DVD-ROM, około 500 MB wolnego miejsca na dysku na instalację, system Windows XP 32-bit PL, Windows Vista 32/64-bit lub Windows 7 32/64-bit, min. rozdzielczość ekranu 1024x768
