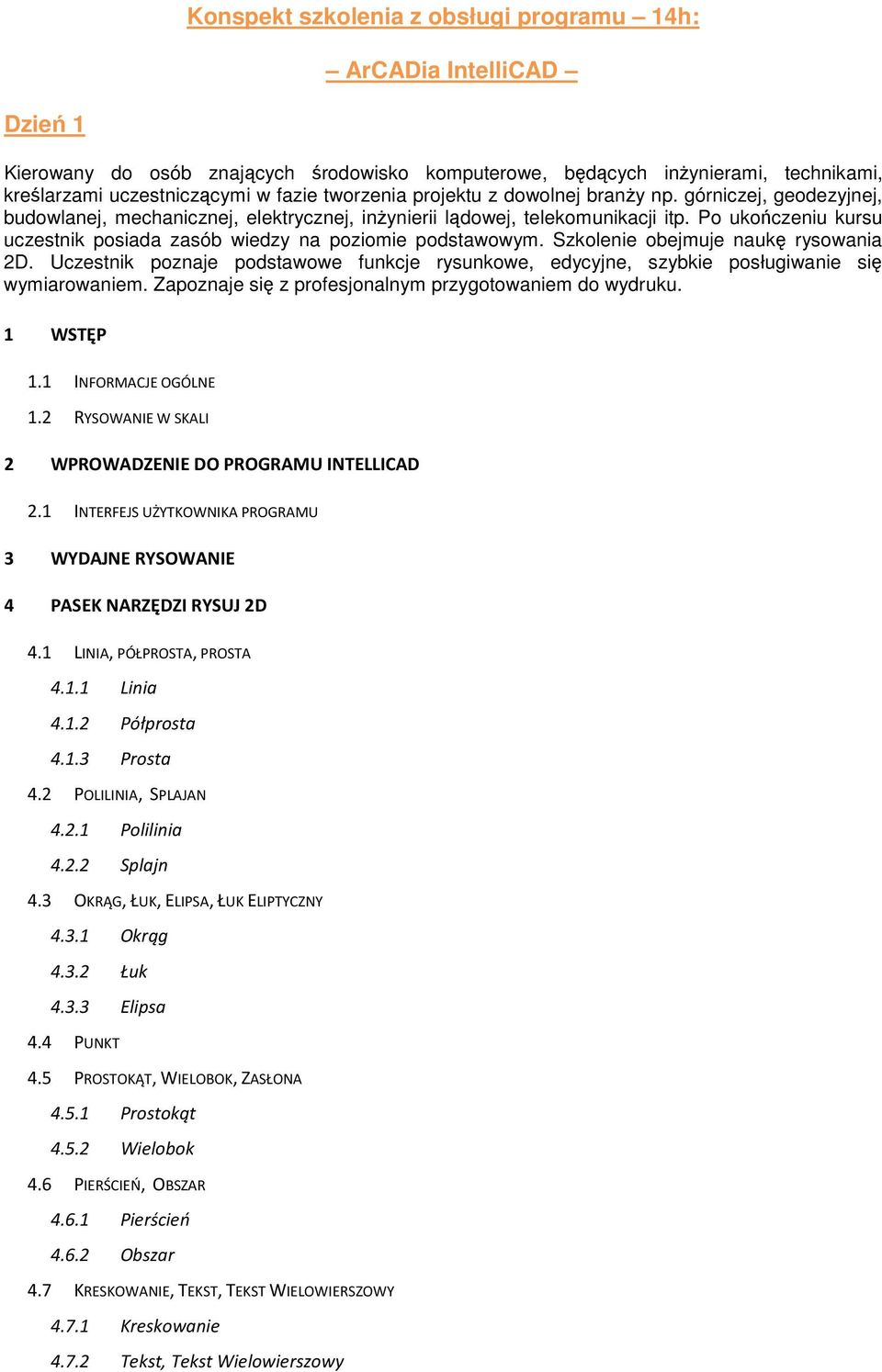

1 Konspekt szkolenia z obsługi programu 14h: ArCADia IntelliCAD Dzień 1 Kierowany do osób znających środowisko komputerowe, będących inŝynierami, technikami, kreślarzami uczestniczącymi w fazie tworzenia projektu z dowolnej branŝy np. górniczej, geodezyjnej, budowlanej, mechanicznej, elektrycznej, inŝynierii lądowej, telekomunikacji itp. Po ukończeniu kursu uczestnik posiada zasób wiedzy na poziomie podstawowym. Szkolenie obejmuje naukę rysowania 2D. Uczestnik poznaje podstawowe funkcje rysunkowe, edycyjne, szybkie posługiwanie się wymiarowaniem. Zapoznaje się z profesjonalnym przygotowaniem do wydruku. 1 WSTĘP 1.1 INFORMACJE OGÓLNE 1.2 RYSOWANIE W SKALI 2 WPROWADZENIE DO PROGRAMU INTELLICAD 2.1 INTERFEJS UŻYTKOWNIKA PROGRAMU 3 WYDAJNE RYSOWANIE 4 PASEK NARZĘDZI RYSUJ 2D 4.1 LINIA, PÓŁPROSTA, PROSTA Linia Półprosta Prosta 4.2 POLILINIA, SPLAJAN Polilinia Splajn 4.3 OKRĄG, ŁUK, ELIPSA, ŁUK ELIPTYCZNY Okrąg Łuk Elipsa 4.4 PUNKT 4.5 PROSTOKĄT, WIELOBOK, ZASŁONA Prostokąt Wielobok 4.6 PIERŚCIEŃ, OBSZAR Pierścień Obszar 4.7 KRESKOWANIE, TEKST, TEKST WIELOWIERSZOWY Kreskowanie Tekst, Tekst Wielowierszowy

2 5 PASEK NARZĘDZI MODYFIKUJ 5.1 PRZESUŃ 5.2 KOPIUJ 5.3 ODSUŃ 5.4 SKALA 5.5 OBRÓT 5.6 LUSTRO 5.7 SZYK 5.8 PRZERWIJ 5.9 POŁĄCZ 5.10 UTNIJ 5.11 DOPASUJ 5.12 WYDŁUŻ 5.13 ROZBIJ 7 WYMIAROWANIE OBIEKTÓW 7.1 ZASADY WYMIAROWANIA 7.2 USTAWIENIA WYMIAROWANIA 8 RYSOWANIE PRECYZYJNE 8.1 OGLĄDANIE RYSUNKU 8.2 FUNKCJA POWIĘKSZANIA ZOOM 8.3 FUNKCJA PANORAMA 8.4 UCHWYTY 8.5 PUNKTY ZACZEPIENIA 9 WARSTWY 9.1 EKSPLORATOR WARSTW 12 DRUKOWANIE 12.1 DRUKOWANIE Z POZYCJI MODELU 13 ĆWICZENIA ( DO KAŻDEGO PODPUNKTU)

3 Konspekt szkolenia z obsługi programu 14h: ArCADia IntelliCAD Dzień 2 Szkolenie przeznaczone dla osób, które ukończyły kurs podstawowy lub posiadają umiejętności z jego zakresu, głównie inŝynierów, projektantów, konstruktorów, managerów CAD z kaŝdej branŝy. Celem kursu jest nauczenie posługiwania się rozwiniętymi technikami IntelliCADa dla pozyskania lepszych efektów pracy podczas tworzenia projektu. Szkolenie obejmuje wspólne korzystanie z danych graficznych i tekstowych. Współpracę z obrazami rastrowymi. Uczestnik poznaje sposoby definiowania własnych obiektów i środowiska, tworzenie i edycję bloków. 1 WSTĘP 1.1 INFORMACJE OGÓLNE 1.2 RYSOWANIE W SKALI 2 WPROWADZENIE DO PROGRAMU INTELLICAD 2.1 INDYWIDUALNE USTAWIENIA 2.2 SKRÓTY KLAWISZOWE 2.3 SKRÓTY POLCEŃ 2.4 TWORZENIE I DOSTOSOWWANIE PASKÓW NARZĘDZI 2.5 OTWIERANIE USZKODZONYCH RYSUNKÓW 2.6 ODZYSKIWANIE PROJEKTÓW 3 WYDAJNE RYSOWANIE 4 PASEK NARZĘDZI RYSUJ 2D 4.5 PROSTOKĄT, WIELOBOK, ZASŁONA Zasłona 5 PASEK NARZĘDZI MODYFIKUJ 5.1 EDYTUJ DŁUGOŚĆ 5.2 ROZCIĄGNIJ 5.3 ZMIERZ 5.4 PODZIEL 5.5 FAZUJ 5.6 ZAOKRĄGL 5.7 REGION 5.8 ZMIEŃ 6 PASEK NARZĘDZI ZAPYTANIA 6.1 ODLEGŁOŚĆ

4 6.2 POLE 6.3 WŁAŚCIWOŚCI FIZYCZNE 6.4 WSPÓŁRZĘDNE PUNKTU 9 PRACA NA WIELU DOKUMENTACH 9.1 WCZYTANIE KILKU DOKUMENTÓW 9.2 SWOBODNA PRACA MIEDZY DOKUMENTAMI 9.3 KOPIOWANIE I EKSPORTOWANIE ELEMENTÓW RYSUNKU MIEDZY DOKUMENTAMI 10 WARSTWY 10.1 EKSPLORATOR WARSTW 10.2 ZMIANA ARTYBUTÓW WARSTWY 10.3 PRZENOSZENIE WARSTW MIEDZY RYSUNKAMI 11 BLOKI 11.1 TWORZENIE BLOKÓW WEWNĘTRZNYCH I ZEWNĘTRZNYCH 11.2 WSTAWIANIE BLOKÓW 11.3 PRZENOSZENIE BLOKÓW MIEDZY RYSUNKAMI 11.4 ZAPISYWANIE I EKSPORTOWANIE BLOKÓW 12 RASTRY 12.1 WSTAWIANIE RASTRÓW 12.2 SKALOWANIE MAP 12.3 RYSOWANIE NA PODKŁĄDACH RASTROWYCH Określanie kolejności wyświetlania elementów 12.4 ZAPISYWANIE PLIKÓW Z WSTAWIONYMI MAPAMI 12.5 ZMIANA ŚCIEŻKI ZAPISU DLA OBRAZÓW RASTROWYCH 13 DRUKOWANIE 13.1 DRUKOWANIE Z POZYCJI ARKUSZA (OBSZAR PAPIERU) Drukowanie w 13 krokach 14 ĆWICZENIA PRAKTYCZNIE "RYSUJ 2D" 15 ĆWICZENIA PRAKTYCZNIE "MODYFIKUJ" 16 ĆWICZENIA PRAKTYCZNIE "ZAPYTANIA" 16 ĆWICZENIA PRAKTYCZNIE "BLOKI" 17 ĆWICZENIA PRAKTYCZNIE "RASTRY I WYDRUK"

5 Konspekt szkolenia z obsługi programu 14h: ArCADia Architektura Dzień 1 Szkolenie przeznaczone jest dla osób rozpoczynających pracę z programem ArCADia Architektura. Celem kursu jest zapoznanie uczestników z mechanizmem oraz sposobem tworzenia i edycji podstawowych rysunków za pomocą programu. Od uczestników nie jest wymagana Ŝadna wiedza związana z komputerowym wspomaganiem projektowania. Po ukończeniu szkolenia uczestnik posiada podstawową wiedzę z zakresu obsługi programu dotyczącą konfigurowania programu, tworzenia i podstaw edycji rysunków. 1. NAZYWANIE I ZAPISYWANIE PROJEKTU 2. RYSOWANIE OSI MODULARNYCH Wprowadzanie osi modularnych Modyfikacja siatki osi modularnych 3. KONDYGNACJA: 3.1. RYSOWANIE ŚCIAN Wprowadzanie ścian warstwowych Rysowanie ścian łukowych Edycja ścian 3.2. OKNA Wprowadzanie okien Edycja okien 3.3. DRZWI Wprowadzanie drzwi Edycja drzwi 3.4. SZACHTY KOMINOWE Wprowadzanie szachtów kominowych Edycja szachtów kominowych 3.5. SCHODY Wprowadzanie schodów jedno i wielobiegowych Wprowadzenie schodów zabiegowych Wprowadzenie schodów krętych Edycja schodów 3.6. STROP Wprowadzanie stropu automatycznie Wprowadzanie stropu dowolnego Edycja stropu 3.7. OTWÓR W STROPIE Wprowadzanie otworu w stropie Edycja otworu w stropie 3.8. KOPIOWANIE KONDYGNACJI Nowa kondygnacja powyŝej Wyświetlanie kondygnacji Przełączenie kondygnacji Usuwanie kondygnacji Opis kondygnacji 4. PODDASZE: 4.1. Ściany wewnętrzne na poddaszu, 4.2. Okna i drzwi na poddaszu, 4.3. Opisywanie pomieszczeń. 5. TWORZENIE DACHU Wprowadzenie dachu prostokątnego Wprowadzanie dachu automatycznego Edycja dachu 6. RYSOWANIE FUNDAMENTÓW 6.1. ŁAWA FUNDAMENTOWA Wstawianie ław fundamentowych

6 6.2. EDYCJA FUNDAMENTÓW 7. RYSOWANIE TERENU Wprowadzanie punktów wysokościowych 8. PRZEKROJE I ZESTAWIENIA 8.1. ZESTAWIENIA Wykaz stolarki Wykaz pomieszczeń 9. WYDRUK 10. RENDERING Dzień 2 Konspekt szkolenia z obsługi programu 14h: ArCADia Architektura Szkolenie to przeznaczone jest dla osób pracujących z programem ArCADia Architektura. Celem kursu jest ugruntowanie znajomości tworzenia rysunków, zapoznanie z poleceniami edycji zaawansowanej oraz omówienie zasad przystosowania programu do indywidualnych potrzeb uŝytkownika i współpracy z innymi programami. Od uczestników wymagana jest wiedza z zakresu szkolenia podstawowego lub posiadanie umiejętności z jego zakresu oraz doświadczenie w tworzeniu rysunków za jego pomocą. 1. OPCJE 1.1. OPCJE 1.2. EDYTOR BIBLIOTEKI MATERIAŁÓW 1.3. SPŁASZCZ DOKUMENT 1.4. NAPRAW DOKUMENT 2. PODSTAWY DZIAŁANIA PROGRAMU 2.1. MENADśER PROJEKTU 2.2. WIDOKI Rzut Przekrój Widok 3D 2.3. BUDYNKI 2.4. TEREN Wprowadzanie punktów wysokościowych Wprowadzanie Linii wysokościowych Obiekty zewnętrzne 2.5. WSTAWIANIE OBIEKTÓW ARCHITEKTONICZNYCH Pasek wstawiania Dodatkowe opcje wstawiania 2.6. PRACA Z TYPAMI 2.7. PISAKI 2.8. CZCIONKI 3. KONDYGNACJE 3.1. KONDYGNACJE Wprowadzanie kondygnacji Nowa kondygnacja powyŝej Wyświetlanie kondygnacji Przełączenie kondygnacji Usuwanie kondygnacji Opis kondygnacji 3.2. POMIESZCZENIA 4. ŚCIANY 4.1. ŚCIANY Wprowadzanie ścian warstwowych

7 Rysowanie ścian łukowych Rysowanie ścian prostokątem Edycja ścian 4.2. ŚCIANY WIRTUALNE Wprowadzanie ścian wirtualnych 4.3. PRZEKSZTAŁCANIE LINII W ŚCIANĘ 4.4. PRZEKSZTAŁĆ LINIĘ W ŚCIANĘ WIRTUALNĄ ArCon w praktyce Konspekt szkolenia z obsługi programu 14h: ArCon Wizualna Architektura Szkolenie jest prowadzone przez zawodowego plastyka zajmującego się przeszło 10 lat projektowaniem wnętrz, od początku wykorzystującego do projektowania program ArCon. Szkolenie kierowane jest do osób, które chcą w praktyczny sposób wykorzystywać program ArCon w celu projektowania wnętrz oraz elementów architektury zewnętrznej np. elewacji. Podczas szkolenia będą realizowane ćwiczenia praktyczne z jednoczesnym omawianiem poszczególne funkcje programu. Ćwiczenia - to realizacja jednego z faktycznych zamówień na projekt wnętrza - przyjętego i zrealizowanego. Zamówienie dotyczyło zaprojektowania salonu, holu i kuchni. Przejdziemy wszystkie etapy związane projektowaniem wnętrza w praktyce - od odczytana niezbędnych informacji z rysunku architektonicznego, poprzez konstruowanie bryły budynku, wstawianie elementów wyposaŝenia wnętrza, aŝ po wyprodukowanie fotorealistycznych wizualizacji. 1. Dzień pierwszy - szkolenie podstawowe - budynek Cel - zbudowanie bryły pełnego budynku, wraz z elementami architektury zewnętrznej - na podstawie otrzymanych rysunków. Budowanie bryły budynku ściany. Wstawienie stolarki okien i drzwi. Przykrycie budynku dachem. Wyznaczenie działki i wprowadzenie elementów otoczenia. Wprowadzenie podstawowych elementów wyposaŝenia wnętrza korzystanie z bibliotek. Rozmieszczenie świateł na zewnątrz budynku. Rendering. 2. Dzień drugi - szkolenie zaawansowane wnętrze. Cel - precyzyjna konstrukcja elementów wnętrza ( skopiowanie istniejącego projektu ) budynku. Tworzenie własnych przedmiotów i obiektów / projekty mebli. Tworzenie stałych elementów architektury wnętrz sufity, wnęki, schody itd. czyli praca z podestami i płytami. Nakładanie i skalowanie tekstur. Oświetlenie rozmieszczenie punktów świetlnych. Raytracing. Zapisywanie obrazu po raytracingu.

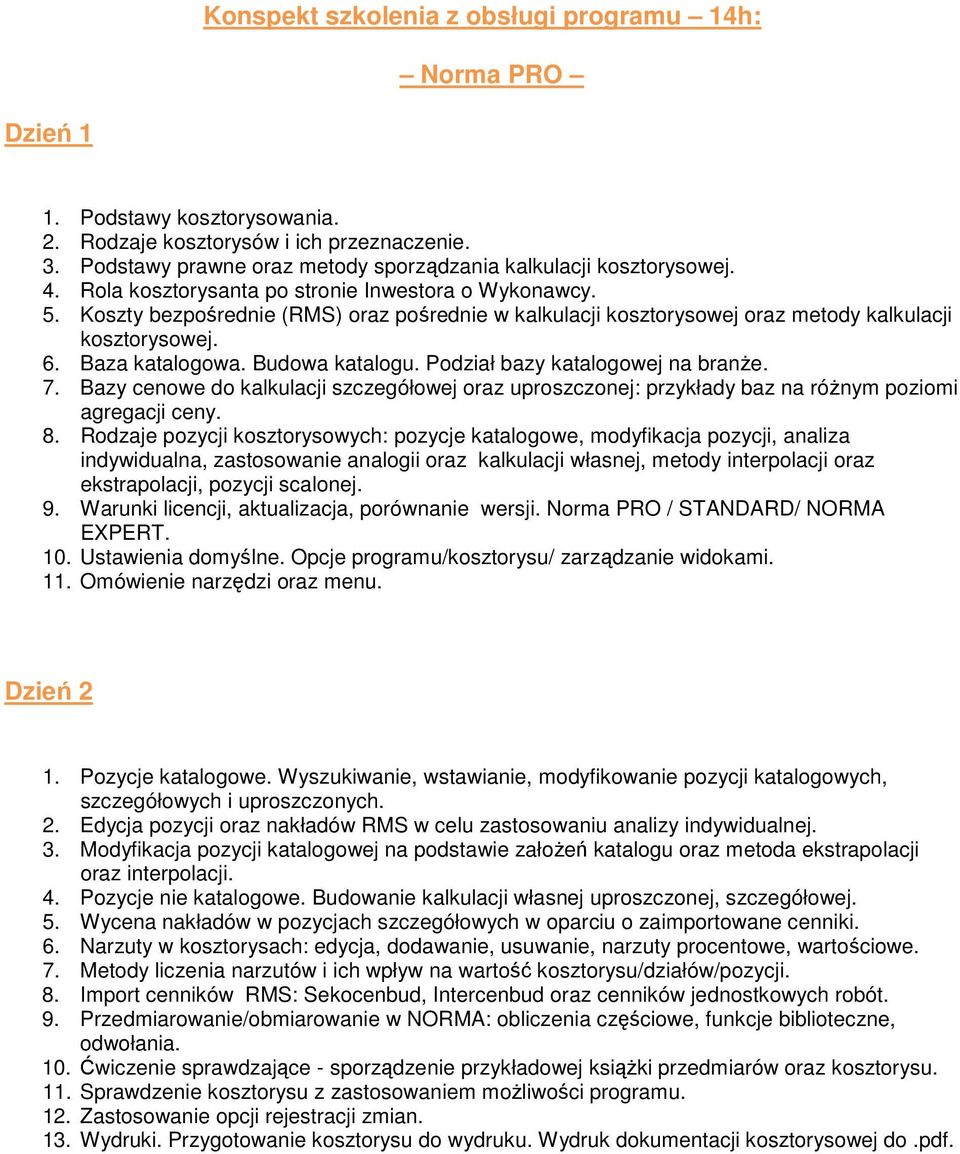

8 Konspekt szkolenia z obsługi programu 14h: Norma PRO Dzień 1 1. Podstawy kosztorysowania. 2. Rodzaje kosztorysów i ich przeznaczenie. 3. Podstawy prawne oraz metody sporządzania kalkulacji kosztorysowej. 4. Rola kosztorysanta po stronie Inwestora o Wykonawcy. 5. Koszty bezpośrednie (RMS) oraz pośrednie w kalkulacji kosztorysowej oraz metody kalkulacji kosztorysowej. 6. Baza katalogowa. Budowa katalogu. Podział bazy katalogowej na branŝe. 7. Bazy cenowe do kalkulacji szczegółowej oraz uproszczonej: przykłady baz na róŝnym poziomi agregacji ceny. 8. Rodzaje pozycji kosztorysowych: pozycje katalogowe, modyfikacja pozycji, analiza indywidualna, zastosowanie analogii oraz kalkulacji własnej, metody interpolacji oraz ekstrapolacji, pozycji scalonej. 9. Warunki licencji, aktualizacja, porównanie wersji. Norma PRO / STANDARD/ NORMA EXPERT. 10. Ustawienia domyślne. Opcje programu/kosztorysu/ zarządzanie widokami. 11. Omówienie narzędzi oraz menu. Dzień 2 1. Pozycje katalogowe. Wyszukiwanie, wstawianie, modyfikowanie pozycji katalogowych, szczegółowych i uproszczonych. 2. Edycja pozycji oraz nakładów RMS w celu zastosowaniu analizy indywidualnej. 3. Modyfikacja pozycji katalogowej na podstawie załoŝeń katalogu oraz metoda ekstrapolacji oraz interpolacji. 4. Pozycje nie katalogowe. Budowanie kalkulacji własnej uproszczonej, szczegółowej. 5. Wycena nakładów w pozycjach szczegółowych w oparciu o zaimportowane cenniki. 6. Narzuty w kosztorysach: edycja, dodawanie, usuwanie, narzuty procentowe, wartościowe. 7. Metody liczenia narzutów i ich wpływ na wartość kosztorysu/działów/pozycji. 8. Import cenników RMS: Sekocenbud, Intercenbud oraz cenników jednostkowych robót. 9. Przedmiarowanie/obmiarowanie w NORMA: obliczenia częściowe, funkcje biblioteczne, odwołania. 10. Ćwiczenie sprawdzające - sporządzenie przykładowej ksiąŝki przedmiarów oraz kosztorysu. 11. Sprawdzenie kosztorysu z zastosowaniem moŝliwości programu. 12. Zastosowanie opcji rejestracji zmian. 13. Wydruki. Przygotowanie kosztorysu do wydruku. Wydruk dokumentacji kosztorysowej do.pdf.
