Bezw adnoêç cieplna grza ek wyrównuje wahania temperatury. Dobór stosunku d ugoêci czasu w àczenia do czasu. wy àczenia korygowany jest przez sygna

Transkrypt

1 Centrale nawiewne TLP 125/1.2 TLP 160/2.1 TLP 200/ TLP 315/6.0 TLP 315/ t 50 C t 40 C t 30 C t 20 C t 10 C Obliczenie mocy nagrzewnicy: P = qv d Dt P = moc cieplna [kw] qv = Przep yw powietrza [m3/s] Dt= ró nica temperatur [ C] d = g stoêç powietrza, zazwyczaj 1.2 [kg/m3] przy 20 C Akcesoria elektryczne Pulser Jest to jedno lub dwufazowy regulator temperatury do sterowania nagrzewnicà elektrycznà. Urzàdzenie pod àcza si szeregowo pomi dzy êród o zasilania a grza ki. Pulser ma wejêcie sterujàce do pod àczenia czujnika temperatury. Jako czujnik mo na wykorzystaç termistor wbudowany w urzàdzenie (do kontroli temperatury w pomieszczeniu) lub sond kana owà (do kontroli temperatury powietrza w kanale za nagrzewnicà). Pulser p ynnie reguluje moc oddawanà do nagrzewnicy metodà pulsacyjnà. Okres pulsacji (60 sekund) dzielony jest na czas pe nego w àczenia i pe nego wy àczenia. Bezw adnoêç cieplna grza ek wyrównuje wahania temperatury. Dobór stosunku d ugoêci czasu w àczenia do czasu wy àczenia korygowany jest przez sygna z czujnika temperatury pod àczonego do wejêcia regulatora. Pulser Napi cie V 230/400 Maks. Pràd A 16 (3000/6000 W) Czas pulsacji sec 60 Obni enie C 0-10 temp. nocne Zakres nastawy C 0-30 Waga kg 0.3 Szer.Wys.G mm 94x150x43 Klasa szczelnoêci IP 30 obudowy TTC 2000 TTC jest trójfazowym regulatorem do sterowania nagrzewnicami elektrycznymi. Urzàdzenie w àcza si szeregowo pomi dzy êród o zasilania a grza ki nagrzewnicy. TTC ma wbudowany regulator z wejêciem dla czujnika temperatury, który np. mo e byç umieszczony w pomieszczeniu albo w kanale za nagrzewnicà. Mo e byç równie sterowany sygna em 0-10 V. TTC reguluje p ynnie moc oddawanà do nagrzewnicy metodà pulsacyjnà. Okres pulsacji (60 sekund) dzielony jest na czas pe nego w àczenia i pe nego wy àczenia. Bezw adnoêç cieplna grza ek wyrównuje wahania temperatury. Dobór stosunku d ugoêci czasu w àczenia do czasu wy àczenia korygowany jest przez sygna z czujnika temperatury pod àczonego do wejêcia regulatora TTC 2000 Napi cie V 400 Maks. Pràd A 25 (17 kw) Czas pulsacji sec 60 Obni enie C 0-10 temp. nocne Zakres nastawy C 0-30 Waga kg 1.8 Szer.Wys.G mm 94x150x43 Klasa szczelnoêci IP 30 obudowy 33

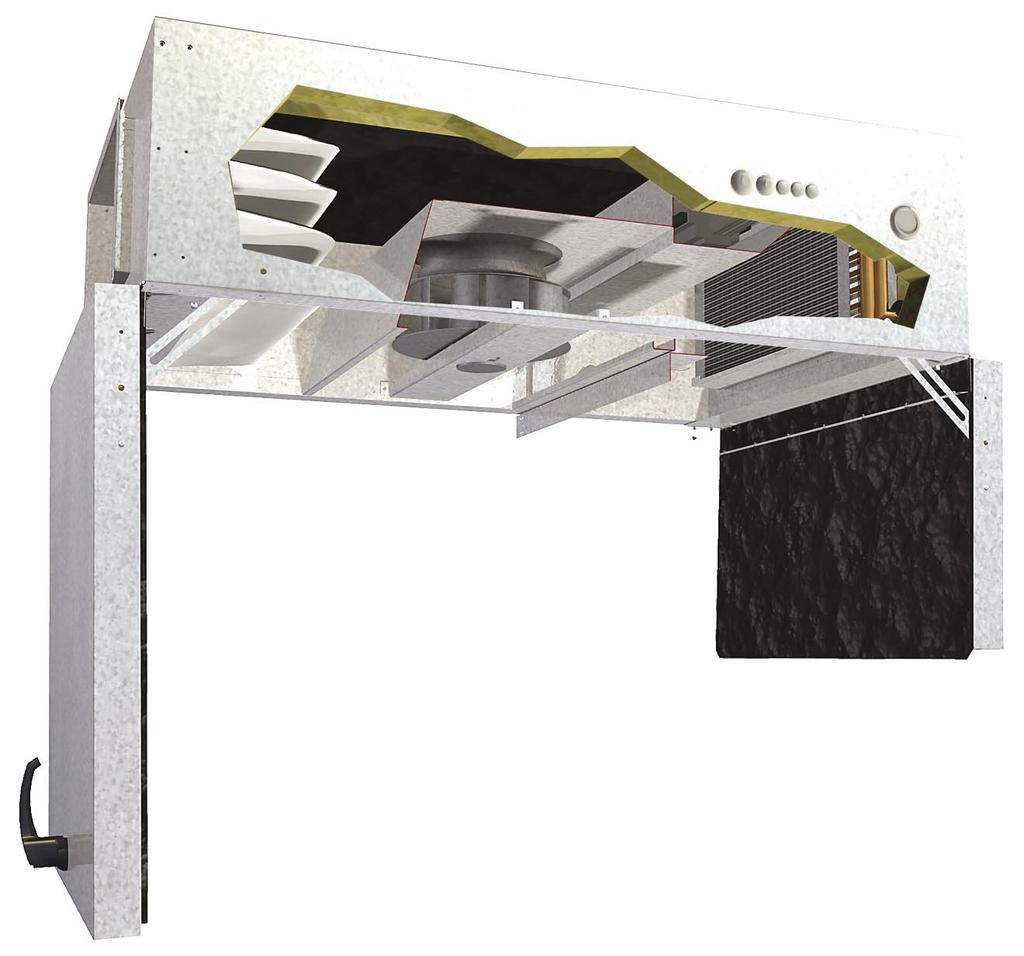

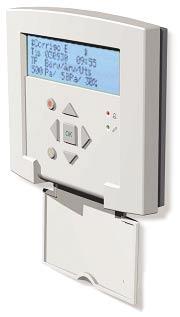

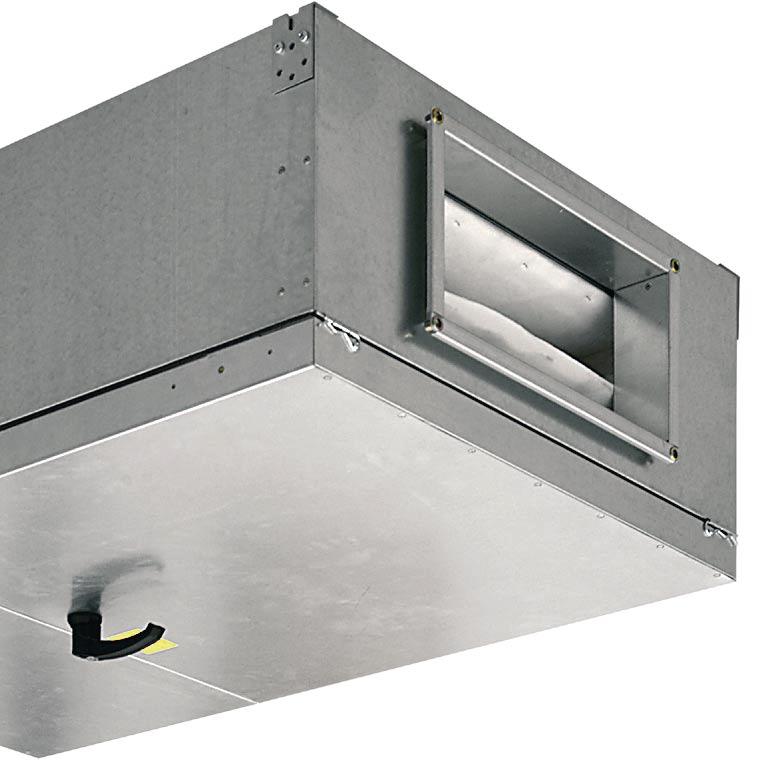

2 Centrale nawiewne TA Centrale nawiewne Niska ogólna waga Wyposa ona seryjnie w kompletne sterowanie Regulowana pr dkoêç obrotowa TA to seria central nawiewnych przeznaczonych do wentylacji stacji paliw, szkó, sklepów, biur i innych niewielkich obiektów. Centrale majà niedu à wag ogólnà i atwo je zamontowaç w obiektach istniejàcych. Centrale dostarczane sà w komplecie z regulatorem, nagrzewnicà i filtrem. TA EL majà wbudowanà nagrzewnic elektrycznà, podczas gdy TA HW majà wbudowanà nagrzewnic wodnà. Wentylatory z nap dem bezpoêrednim, regulowane napi ciowo, zapewniajà atwà obs ug i czyszczenie. Panel sterowania SCP Obudowa z podwójnej blachy z warstwà 50 mm we ny mineralnej zapewnia minimum przenikania ha asu do otoczenia. Centrale sterowane sà atwym w obs udze panelem sterujàcym, który mo na zamontowaç na Êcianie. Ta jest testowana zgodnie z EN 308. Uwaga! Pod àcz do centrali TA wentylator wywiewny i ch odnic kana owà, a uzyskasz w ten sposób kompletnà instalacj wentylacyjnà. 68 B E 43 A F 43 G C D D I øh TA A B C D E F G øh I 650EL EL TA 650EL 1100EL 1500EL 1500HW Napi cie/cz stotliwoêç V/50 Hz 400 3~ 400 3~ 400 3~ 230~ Moc, silnik W Moc wejêciowa, nagrzewnica kw Filtr, powietrze nawiewane EU5 EU5 EU5 EU5 34

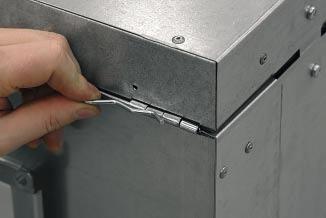

3 Centrale nawiewne TA 650EL TA 1100EL TA 1500EL TA 2000EL TA 1500HW TA 2000HW TA 3000HW TA 4500HW B A I E 68 G E G 22 H 22 J J C D F D F L K N ødy TA 3000 i 4500 posiadajà po dwa uchwyty TA A B C D E F G H I J KL ødy N 1500EL HW mm EL HW mm HW mm HW mm 320 TA 2000EL 2000HW 3000HW 4500HW Napi cie/cz stotliwoêç V/50 Hz 400 3~ 400 3~ 400 3~ 400 3~ Moc, silnik W Moc wejêciowa, nagrzewnica kw Filtr, powietrze nawiewane EU5 EU5 EU5 EU5 35

4 Centrale nawiewne Zewn trzny wentylator wyciàgowy Do centrali TA mo na pod àczyç zewn trzny wentylator wyciàgowy, który b dzie pracowaç równolegle z wentylatorem nawiewnym centrali. Wentylator wywiewny musi byç jednofazowy (regulowany napi ciowo) dla central TA i trójfazowy (regulowany napi ciowo) dla central TA Wentylator wyciàgowy musi mieç zintegrowane styki termiczne dla ochrony silnika przed przegrzaniem. Dopuszczalne pràdy dla wentylatorów wyciàgowych: TA V 1~ 0,95 A 1,4 A 2,3 A TA V 3~ 1,1 A 1,9 A 3,6 A Szeroki zakres odpowiednich wentylatorów wyciàgowych z oferty Systemair: TA-650 TA-1100 TA-1500 TA-2000 TA-3000 TA-4500 K 200 L, KVKE 200, DVS 225EZ K 315 L, DVS 311DV KD 250 L, DVS 355E4, KVKE 315 L RSI M3 RSI L3, KD 400 M3, DVS 400DV KD 400 XL3, DVS 450DV 36

5 Akcesoria TA Przep. ze spr ynà powrotnà EFD 200 EFD 250 EFD Nagrzewnica wodna: Si ownik zaworu - - HWRO Zawór, 2-drogowy - - TVTA 152 Zawór, 3-drogowy - - TVTA 153 Kratka wlotowa ITA 200 ITA 250 ITA Ch odnica wodna CWK 200 CWK 250 PGK T umik LDC 200 LDC 250 LDR Timer T 120 T 120 T 120 Filtr EU5 BFTA 650/5 BFTA 1100/5 BFTA 1500/5 Filtr EU7 BFTA 650/7 BFTA 1100/7 BFTA 1500/7 Centrale nawiewne Zawiasy mo na usunàç za pomocà Êrubokr ta TA Przep. ze spr ynà powrotnà EFD EFD EFD Nagrzewnica wodna: Si ownik zaworu HWRO HWRO HWRO Zawór, 2-drogowy TVTA 202 TVTA 302 TVTA 452 Zawór, 3-drogowy TVTA 203 TVTA 303 TVTA 453 Kratka wlotowa ITA ITA ITA Ch odnica wodna PGK PGK PGK T umik LDR LDR LDR Timer T 120 T 120 T 120 Filtr EU3 BFTA 2000/3BFTA 3000/3BFTA 4500/3 Filtr EU5 BFTA 2000/5 BFTA 3000/5 BFTA 4500/5 Filtr EU7 BFTA 2000/7 BFTA 3000/7 BFTA 4500/7 Wsporniki monta owe, alternatywna instalacja central TA A D 30 5 TA A B C D 650EL EL EL/HW EL/HW HW HW B C 37

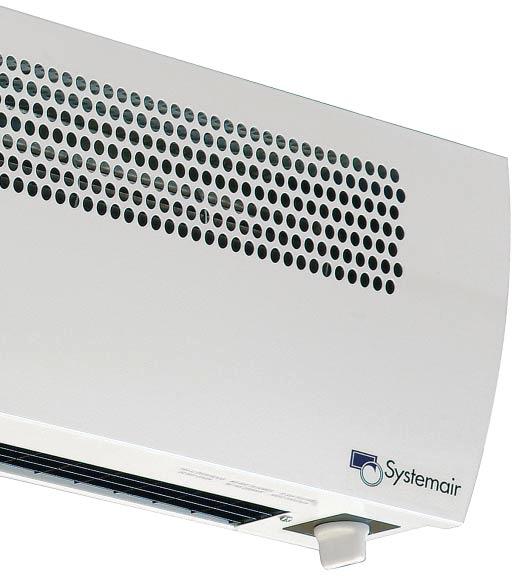

6 Kurtyny powietrzne Portier Mini Kurtyna powietrzna do ma ych otworów i okienek podawczych Wlot powietrza z przodu pozwala na monta przy suficie Wmontowany termostat, niepotrzebny dodatkowy regulator Dostarczany ze wspornikami monta owymi, kablem zasilajàcym i wtyczkà Wentylator o przep ywie krzy owym niski poziom ha asu UWAGA! Doskona a dla zapewnienia komfortu np. w okienkach podawczych w restauracjach Portier Mini jest najmniejszà kurtynà powietrznà z zakresu oferowanego przez Systemair. Jej zaokràglony i nowoczesny wyglàd czyni jà odpowiednià dla kiosków i okienek podawczych. Modele o mocy grzewczej 3 i 5 kw zapewniajà znacznà iloêç ciep a i mogà zastàpiç termowentylator. Wentylatory, silniki, nagrzewnice i regulatory sà umieszczone w zaokràglonej obudowie z galwanizowanej blachy malowanej proszkowo. Kurtyna ma dwa prze àczniki termostat z ustawieniem 0 40º C oraz regulator mocy nagrzewnicy z 5-ma po o eniami: Wy,? przep ywu powietrza +? mocy grzewczej,? przep ywu powietrza + pe na moc grzewcza (tylko PM2), pe ny przep yw powietrza +? mocy grzewczej, pe ny przep yw powietrza + pe na moc grzewcza. Wy àcznik termiczny jest resetowany po zdj ciu przedniej pokrywy przez wciêni cie czerwonego przycisku. PM2 PM3 PM5 D ugoêç mm Moc grzewcza kw Napi cie/fazy V 230~ 230~ 230~ Pràd A Przep yw powietrza m3/h 200/ / /500 Przyrost temperatury C 30/15 45/22 29/18 Poziom ha asu db(a) 38/48 36/48 39/50 Waga kg Klasa szczelnoêci obudowy IP21 IP21 IP21 38

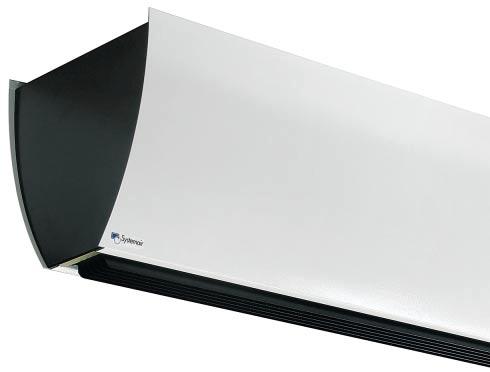

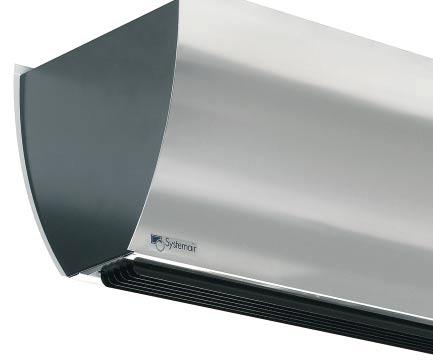

7 Kurtyny powietrzne Portier Basic Elegancki wyglàd Nowoczesny kszta t obudowy z obu stron Cichy wentylator o poprzecznym przep ywie Dost pna równie z obudowà ze stali nierdzewnej Portier Basic àczy elegancki nowoczesny wyglàd ze znanà jakoêcià firmy Systemair. Dystyngowany zaokràglony wyglàd jest odbiciem trendu znanego ze wspó czesnej architektury. Jest ona doskona ym wyborem dla banków czy holów hotelowych ze szklanà fasadà. Obydwa boczne panele sà zaokràglone i atwo zdejmowalne, co u atwia obs ug lub pomalowanie. Poniewa urzàdzenie nie ma tylnej Êciany, mo na go obracaç tak, aby umieêciç pod àczenie elektryczne bli ej êród a zasilania. Mo na zamówiç jako akcesoria dodatkowe panele malowane na czarno lub z blachy nierdzewnej. Portier Basic wytwarza wystarczajàco mocny strumieƒ powietrza aby uniknàç zimnych przeciàgów i wysuszyç pod og dla wejêç z drzwiami o wysokoêci do 2,5 m. Obudowa jest wykonana w ca oêci ze stali galwanizowanej malowanej proszkowo. Wlot powietrza od góry, wylot do em przez atwo nastawialnà liniowà kratk. Sterownik MP reguluje pr dkoêç wentylatora i moc elementów grzejnych. Opcjonalnie regulator MP mo na pod àczyç do termostatu, jak np. SR12, dla automatycznej regulacji mocy elementów grzewczych. Jeden regulator MP mo e sterowaç do 4 kurtyn Portier Basic. Portier Basic D Portier Basic UWAGA! Portier Basic mo e byç z powodzeniem montowany w przeszklonych wejêciach, kszta t obudowy identyczny z obu stron. Akcesoria Portier Basic MP 22, MP 20 SR 12 PBT, zestaw po àczeniowy PBS, zestaw do monta u na Êcianie Ster. obrotami wentylatora (0 1/2 pe ne) Ster. mocà nagrzewnicy (0 1/2 pe ne) Moc maksymalna 250 V, 10 A Klasa szczelnoêci obudowy IP 44 Zakres temperatur 5 35 C Czu oêç, DT ± 0.5 K Moc maksymalna 10/16 A, 230/400 V Klasa szczelnoêci obudowy IP 44 PBH, zestaw do podwieszenia PB0 PB343 PB643 PB943 PBL0 PBL943 PBL1443 D ugoêç mm Moc grzewcza kw Napi cie/fazy V 1x230~ 3x400~ 3x400~ 3x400~ 1x230~ 3x400~ 3x400~ Pràd A / /19.5 Przep. pow. niski/wys. m3/h 950/ / / / / / /1900 Przyrost temperatury C - 9/6 17/12 26/18-17/12 30/20 Poziom ha asu db(a) 45/50 45/50 45/50 45/50 42/49 42/49 42/49 Waga kg Klasa szczelnoêci obudowy IP

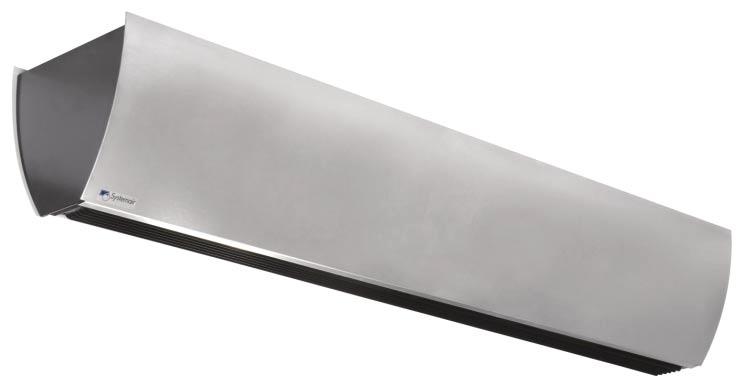

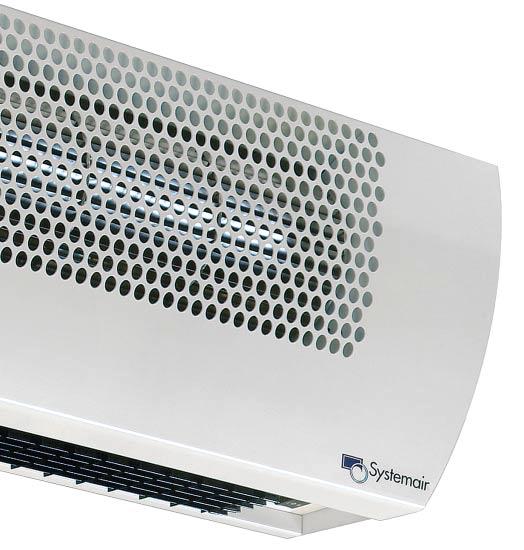

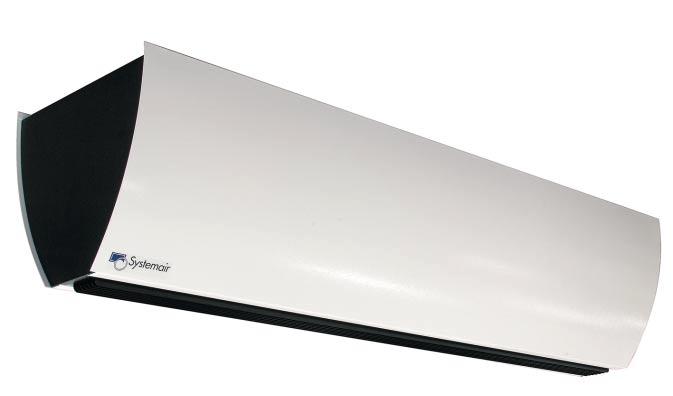

8 Kurtyny powietrzne Portier Grand Wentylator z regulowanà pr dkoêcià obrotowà Dost pna w dwóch d ugoêciach Wentylator o przep ywie poprzecznym o niskim poziomie ha asu Mo liwy monta pionowy z boku otworu Bazujàca na popularnej serii Portier Basic, nowa kurtyna Portier Grand jest Êwie- ym dodatkiem do zakresu oferty kurtyn powietrznych Systemair. PomyÊlana jest dla przestrzeni holów z drzwiami wejêciowymi wysokoêci do 3.5 m, mo na jà montowaç zarówno poziomo jak i pionowo. Produkowana w dwóch wielkoêciach jest dost pna zarówno z nagrzewnicà elektrycznà jak i wodnà. Obroty wentylatora sà regulowane trzystopniowo przy u yciu zewn trznego regulatora MP32 (lub kurtyn zimnych albo z nagrzewnicà wodnà) który mo na atwo pod àczyç do wy àcznika drzwiowego. Nieplastikowa, mocna konstrukcja wykonana jest z odpornej na korozj malowanej proszkowo stali. Wyposa ona jest w cichy wentylator o poprzecznym przep ywie oraz atwo nastawialnà kratk wylotowà. Portier Grand Panele boczne mo na atwo zdjàç celem u atwienia monta u czy obs ugi. Panele boczne wykonane z matowej stali nierdzewnej sà dost pne jako akcesoria. HW / 1560 Portier Grand D PG0 PG943 PGL0 PGL1443 D ugoêç mm Moc grzewcza kw Napi cie/fazy V 1x230~ 3x400~ 1x230~ 3x400~ Pràd A Przep. pow. niski/wysoki m / h Przyrost temperatury C Waga kg Klasa szczeln. obudowy IP PGW PGLW PGWV PGLWV D ugoêç mm Moc grzewcza kw see table see table see table see table Napi cie/fazy V 1x230~ 1x230~ 1x230~ 1x230~ Pràd A Przep. pow. niski/wysoki m / h Przyrost temperatury C see table see table see table see table Waga kg Klasa szczeln. obudowy IP

9 Kurtyny powietrzne Portier Grand Wodna (PGW + PGWV) 95/70 80/60 70/50 60/40 55/35 DT kw DT kw DT kw DT kw DT kw Po o enie regulatora obrotów 1 = 1000 m3/h Po o enie regulatora obrotów 2 = 1300 m3/h Po o enie regulatora obrotów 3 = 1900 m3/h Portier Grand L Wodna (PGLW + PGLWV) 95/70 80/60 70/50 60/40 55/35 DT kw DT kw DT kw DT kw DT kw Po o enie regulatora obrotów 1 = 2000 m3/h Po o enie regulatora obrotów 2 = 2400 m3/h Po o enie regulatora obrotów 3 = 3200 m3/h 41

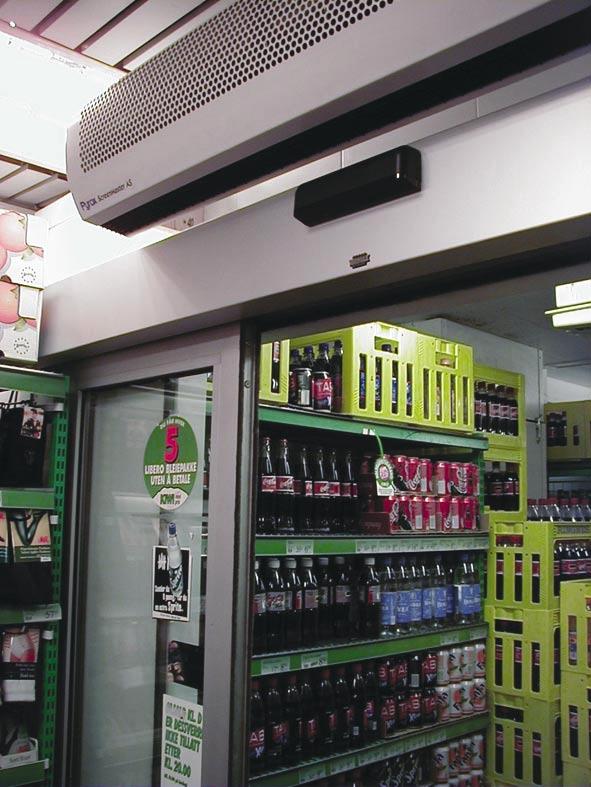

10 Kurtyny powietrzne ScreenMaster AS Gotowa do pod àczenia kurtyna powietrzna bez ogrzewania Wlot powietrza od przodu umo liwia monta bezpoêrednio pod sufitem Dostarczana ze wspornikami monta owymi, kablem pod àczeniowym i wtyczkà Wentylator o poprzecznym przep ywie powietrza i niskim poziomie ha asu Nie wymaga dodatkowego wyposa enia regulacyjnego Kurtyna ScreenMaster AS jest atwà w instalacji pe nowymiarowà kurtynà powietrznà bez nagrzewnicy. Jest specjalnie zaprojektowana dla zapobiegania utracie ch odnego powietrza i przenikaniu zanieczyszczonego ciep ego powietrza dla drzwi o wysokoêci do 2,5 m. Jest u yteczna w pomieszczeniach klimatyzowanych, jak równie w dost pnych gablotach ch odniczych i pomieszczeniach ch odni/zamra alni. Wentylator o poprzecznym przep ywie powietrza, silnik i dwustopniowy prze àcznik obrotów sà wbudowane w zabezpieczonà przed korozjà, pomalowanà proszkowo obudow ze stali galwanizowanej. Urzàdzenie dostarczane jest z kablem pod àczeniowym i wtyczkà z uziemieniem. AS90LV AS90HV AS120LV AS120HV D ugoêç mm Moc grzewcza kw Napi cie/fazy V 1x230~ 1x230~ 1x230~ 1x230~ Pràd A Przep. pow. niski/wysoki m3/h 625/ / / /1700 Poziom ha asu db(a) Waga kg Klasa szczeln. obudowy IP

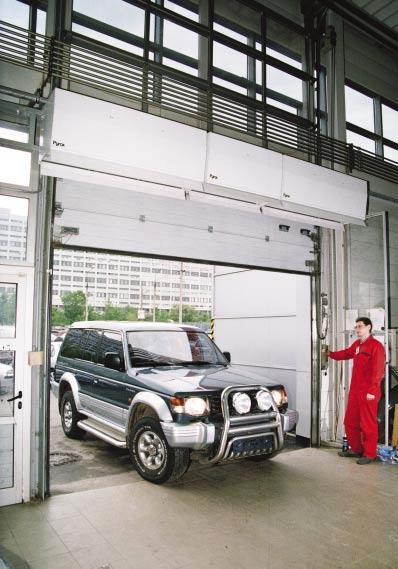

11 Kurtyny powietrzne Przemys owa kurtyna powietrzna MTV Kurtyna powietrzna dla pomieszczeƒ przemys owych Wentylatory osiowe o wysokiej sprawnoêci Obni enie kosztów wysoka oszcz dnoêç energii Zasi g do 6m Przemys owa kurtyna powietrzna MTV jest najmocniejszà kurtynà Systemair. Wersja trzysilnikowa nadmuchuje 8500 m3/h, co jest optymalnà wydajnoêcià dla utworzenia ekranu powietrznego przy najwy szych bramach magazynowych i fabrycznych holach wysy kowych. Mo e byç montowana zarówno z boku jak i nad bramà. Nie sà potrzebne dodatkowe akcesoria przy monta u pionowym. MTV jest zalecana dla otworów drzwiowych o wysokoêci od 3,5 do 6 metrów. Kurtyna nie ma wbudowanej nagrzewnicy. Wentylatory osiowe i silniki sà umieszczone wewnàtrz odpornej na korozj obudowy wykonanej z galwanizowanej, malowanej proszkowo stali. Kurtyna dostarczana jest z dwoma p ytami dla ukierunkowania wyp ywu powietrza. Wlot powietrza znajduje si w górnej cz Êci kurtyny. Pr dkoêç obrotowa wentylatorów mo e byç zmieniana regulatorem transformatorowym typu REU. Kurtyna mo e pracowaç z jednà pr dkoêcià obrotowà wentylatorów gdy brama jest otwarta i z innà pr dkoêcià gdy brama jest zamkni ta. Osiàgamy to pod àczajàc regulator REU do wy àcznika drzwiowego HDGL Akcesoria MTV HDGL Moc maksymalna 230 VAC, 4 A Klasa szczeln. obudowy IP 67 Wymiary 30x85x50 30x85x50 110x17x90?50 (rami wychylne) REU 5 Pràd 5A Bezpiecznik 6A Klasa szczeln. obud. IP 54 Szer.Wys.G. 275x105x145 Waga 4.8 REU dost pne równie w wersji 1,5 A, 3 A i 7 MTV41 MTV61 D ugoêç mm Napi cie/fazy V 1x230~ 1x230~ Pràd A Przep yw powietrza m3/h Poziom ha asu db(a) max 60 max 62 Waga kg Klasa szczeln. obudowy IP

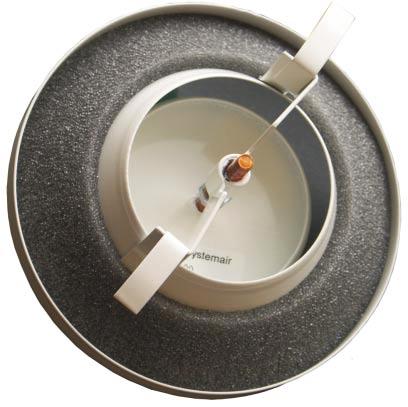

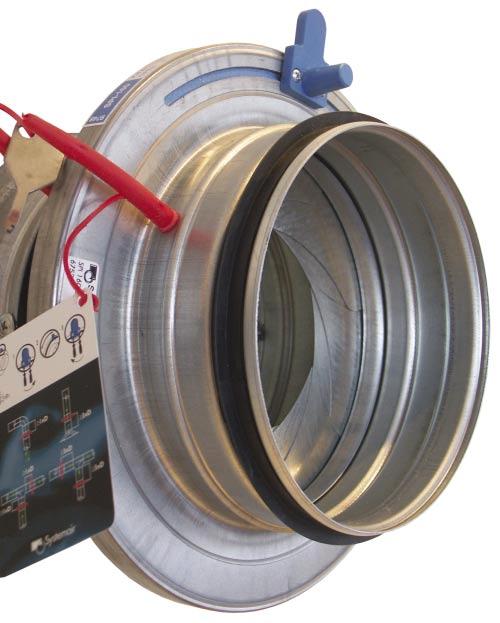

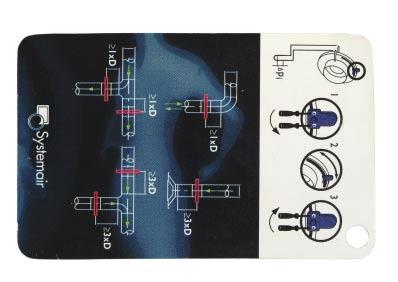

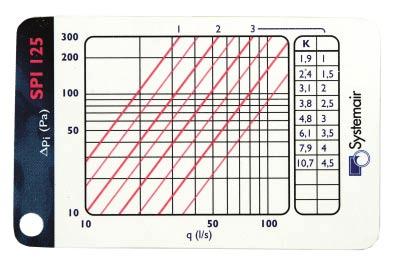

12 Przepustnica Iris SPI Niski poziom ha asu Osiowo ukierunkowany przep yw powietrza Zamocowane koƒcówki dla precyzyjnych pomiarów SPI jest przepustnicà Iris dla pomiarów i regulacji przep ywu powietrza. Ma ona równie regulowanà szczelin, którà mo na ca kowicie otworzyç, co powoduje, e do oczyszczenia nie ma potrzeby montowania drzwiczek obs ugowych. Dost pna w wielkoêciach mm. Zakres pracy l/s. Maksymalna temperatura przep ywajàcego powietrza +70 C. Przepustnica jest wykonana z galwanizowanej blachy stalowej. Wyposa ona jest w gumowe uszczelki sprawdzane pod wgl dem szczelnoêci. Przepustnica regulacyjna SPI musi byç montowana zgodnie z odleg oêciami wymaganymi do zminimalizowania odchyleƒ pomiarowych. SPI umo liwia przeprowadzanie dok adnych pomiarów przep ywu powietrza we wszystkich miejscach, w àczajàc równie punkty pomiarowe bliskie êróde zak óceƒ, jak trójniki, kolana czy te inne urzàdzenia (patrz poni ej). SPI ød C ød Karta Magnetyczna u atwia regulacj przep ywu powietrza Zalecana odleg oêç Przed kolanami Za kolanami Przed trójnikami Za trójnikami Przed nawiewnikami 1 x D 1 x D 3 x D 1 x D 3 x D 44

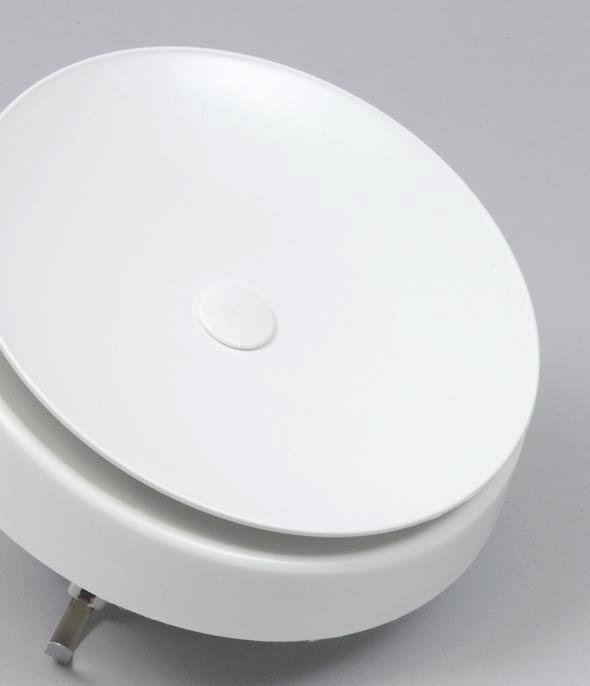

13 Nawiewniki Balance-S Aerodynamicznie ukszta towany sto ek nawiewnika Wysoka wydajnoêç Balance S jest okràg ym nawiewnikiem z aerodynamicznie ukszta towanym sto kiem wewn trznym. Ma bardzo dobre parametry odnoênie poziomu dêwi ku, spadku ciênienia, przep ywu powietrza oraz samot umienia dêwi ku. Mo na go montowaç w ramkach monta owych lub te bezpoêrednio w kanale. Nawiewnik jest wytwarzany z odzyskiwalnego polipropylenu i wytrzymuje temperatur do 100 C. Materia ten jest równie odporny na wi kszoêç zanieczyszczeƒ chemicznych w niedu ych st eniach. Balance S ma uszczelk z poliestru. Dostarczany jest w kolorze bia ym, RAL Sto ek nawiewnika osadzony jest na gwintowanym trzpieniu, który mo na obracaç do uzyskania szczeliny odpowiadajàcej spadkowi ciênienia i wydajnoêci nawiewanego powietrza pokazanym na wykresach. Spadek ciênienia bada si usuwajàc korek z przodu sto ka i wsuwajàc w to miejsce odpowiednià koƒcówk miernika ciênienia. Ramki monta owe RFU/RFP Frame Ramki monta owe wykonane z galwanizowanej stali. Ramka RFP wyposa ona jest w uszczelk. Balance-S- øa øb øc D Size of RFU øa ød hole dimension ø ø ø ø203 Size of RFP øa ød hole dimension ø ø ø ø203 Throw l 0.2 [m] Throw l 0.2 [m] Throw l 0.2 [m] 45

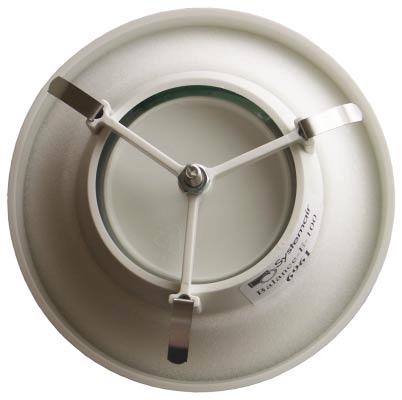

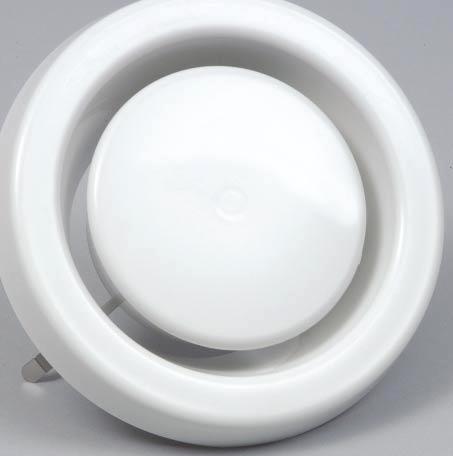

14 Wywiewniki Balance-E Niski poziom ha asu Aerodynamiczny kszta t Balance E jest okràg ym wywiewnikiem z aerodynamicznie ukszta towanym sto kiem Êrodkowym. Ma bardzo dobre parametry odnoênie poziomu dêwi ku, spadku ciênienia, przep ywu powietrza oraz samot umienia dêwi ku. Mo na go montowaç w ramkach monta owych lub te bezpoêrednio w kanale. Wywiewnik jest wytwarzany z odzyskiwalnego polipropylenu i wytrzymuje temperatur do 100? C. Materia ten jest równie odporny na wi kszoêç zanieczyszczeƒ chemicznych w niedu ych st eniach. Balance E ma uszczelk z poliestru. Dostarczany jest w kolorze bia ym, odpowiadajàcym RAL Sto ek wywiewnika osadzony jest na gwintowanym trzpieniu, który mo na obracaç do uzyskania szczeliny odpowiadajàcej spadkowi ciênienia i wydajnoêci nawiewanego powietrza pokazanym na wykresach. Spadek ciênienia bada si prze wsuni cie odpowiedniej koƒcówki miernika ciênienia w szczelin wywiewnika poza sto ek Êrodkowy. Balance-E- øa øb øc D

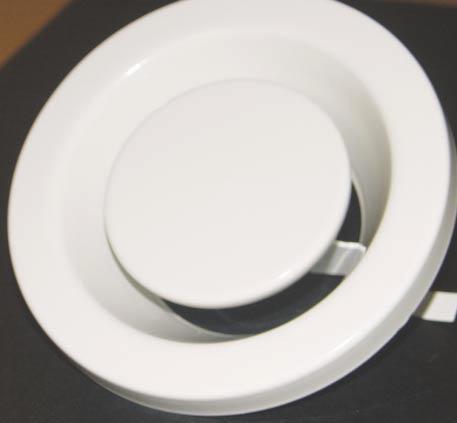

15 Wywiewniki EFF Mo liwoêç zablokowania ustawienia centralnego sto ka Do monta u w suficie lub na Êcianie EFF jest wywiewnikiem przeznaczonym do monta u w stropie lub w Êcianie. Mo na go równie zastosowaç do nawiewu powietrza. Urzàdzenie wyposa one jest w sto ek wewn trzny z mo liwoêcià blokady po o enia. Obracajàc sto ek wewn trzny ustawia si spadek ciênienia na wywiewniku, a w konsekwencji przep yw powietrza. EFF jest wykonany z metalu pomalowanego proszkowo na kolor bia y (RAL ) i jest dost pny w nast pujàcych Êrednicach: 63, 80, 100, 125, 160 i 200. Wszystkie rozmiary wywiewnika mogà byç montowane bezpoêrednio w kanale. Spadek ciênienia na wywiewniku ustawia si przez obrót sto ka wewn trznego. EFF øa øb C

16 Akcesoria elektryczne Regulatory transformatorowe RE jest transformatorowym jednofazowym regulatorem, który steruje wentylatorem poprzez zmian napi cia zasilania w pi ciu ustalonych stopniach. Stopnie wybierane sà r cznie, za pomocà prze àcznika z przodu urzàdzenia. Regulator ma wyprowadzone zaciski z napi ciem 230 V, do pod àczenia przepustnicy lub innego zewn trznego wyposa enia. Gdy prze àcznik transformatora ustawiony jest w pozycji 0, na wyjêciu nie ma napi cia. Lampka wskaênikowa z przodu regulatora wskazuje, czy regulator pracuje. Bezpiecznik regulatora mo e byç resetowany z zewnàtrz. Obudowa regulatora jest wykonana z samogasnàcego tworzywa sztucznego. Napi cie zasilania: 230 V, 50/60 Hz. Uwaga! Wentylatory z wyprowadzonymi stykami termicznymi muszà zawsze byç pod àczone do przekaênika styków termicznych. Napi cia w Voltach dla ka dego z 5 stopni: Stopieƒ Napi cie V Pràd Bezp. Kl. obud. RE A 1,8 A IP 54 RE 3 3 A 3,5 A IP 54 RE 5 5 A 6 A IP 54 RE 7 7 A 8 A IP 54 H x W x D [mm] Waga RE x 105 x kg RE x 105 x kg RE x 105 x kg RE x 147 x kg RTRE jest jednofazowym regulatorem transformatorowym, który steruje wentylatorem poprzez zmian napi cia zasilania w pi ciu ustalonych stopniach. Stopnie wybierane sà r cznie, za pomocà prze àcznika z przodu urzàdzenia. W regulator wbudowany jest przekaênik styków termicznych, który odcina napi cie zasilania, gdy zadzia- ajà styki termiczne w uzwojeniu wentylatora. Regulator jest resetowany przez ustawienie prze àcznika w pozycji 0 na 10 sekund. Urzàdzenie ma wbudowane styki pod àczeniowe do termostatu RT 0-30, który wy àcza napi cie podawane do wentylatora gdy zostanie otwarty obwód. Ma ono równie wyprowadzone zaciski z napi ciem 230 V, do pod àczenia przepustnicy lub innego zewn trznego wyposa enia. Gdy prze àcznik transformatora ustawiony jest w pozycji 0 lub roz àczone sà styki TK, na wyjêciu tym nie ma napi cia. Lampka wskaênikowa z przodu regulatora wskazuje, czy regulator pracuje. Bezpiecznik regulatora mo e byç resetowany z zewnàtrz. Obudowa regulatora jest wykonana z samogasnàcego tworzywa sztucznego. Napi cie zasilania: 230 V, 50/60 Hz. Napi cia w Voltach dla ka dego z 5 stopni: Stopieƒ Napi cie V REU jest jednofazowym regulatorem transformatorowym, który steruje wentylatorem poprzez zmian napi cia zasilania w pi ciu ustalonych stopniach. Stopnie wybierane sà r cznie, za pomocà prze àcznika z przodu urzàdzenia. Sà dwa prze àczniki: jeden dla wy szych obrotów wentylatora, drugi dla ni szych obrotów. Prze àczanie pomi dzy obrotami wysokimi i niskimi nast puje na sygna z zewn trznego urzàdzenia, którym mo e byç termostat czy timer. Lampka wskaênikowa z przodu regulatora wskazuje, czy regulator pracuje. Bezpiecznik regulatora mo e byç resetowany z zewnàtrz. Obudowa regulatora jest wykonana z samogasnàcego tworzywa sztucznego. Napi cie zasilania: 230 V, 50/60 Hz. Uwaga! Wentylatory z wyprowadzonymi stykami termicznymi muszà zawsze byç pod àczone do przekaênika styków termicznych. Napi cie w Voltach dla ka dego z 5 stopni: Stopieƒ Napi cie V M 1 x 230V * WyjÊcie 230V Uwaga: pomi dzy zaciskami ~ a N wyst puje napi cie 230 V o ile pokr t o regulatora jest w po o eniu 1 5 Pràd Bezp. Kl. obud. RTRE 1,5 1.5 A 1.8 A IP 54 RTRE 3 3 A 3.5 A IP 54 RTRE 5 5 A 6 A IP 54 RTRE 7 7 A 8 A IP 54 H x W x D [mm] Waga RTRE 1,5 200 x 105 x kg RTRE x 105 x kg RTRE x 105 x kg RTRE x 147 x kg Pràd Bezp. Kl. obud. REU 1,5 1.5 A 1.8 A IP 54 REU 3 3 A 3.5 A IP 54 REU 5 5 A 6 A IP 54 REU 7 7 A 8 A IP 54 H x W x D [mm] Waga REU 1,5 200 x105 x kg REU x105 x kg REU x105 x kg REU x105 x kg

17 Akcesoria elektryczne Pod àczenie RTRE * WyjÊcie 230V M 1 x 230V Uwaga: pomi dzy zaciskami ~ a N wyst puje napi cie 230 V o ile pokr t o regulatora jest w po o eniu 1 5 Pod àczenie REU REU M 1 x 230V Pod àczenie RTRD M 3 x 400V Pod àczenie RTRDU Zewn trzny przekaênik RTRD jest trójfazowym regulatorem transformatorowym sterujàcym obrotami wentylatora w pi ciu ustalonych stopniach. Prze àczanie mi dzy stopniami r czne, za pomocà prze àcznika z przodu urzàdzenia. W regulator wbudowany jest przekaênik styków termicznych, który odcina napi cie zasilania, gdy zadzia ajà styki termiczne w uzwojeniu wentylatora. Regulator jest resetowany przez ustawienie prze- àcznika w pozycji 0 na 10 sekund. Urzàdzenie ma wbudowane styki pod àczeniowe do termostatu RT 0-30 albo czujnika przeciwzamro eniowego FS, który wy àcza napi cie podawane do wentylatora gdy zostanie otwarty obwód. Gdy czujnik przeciwzamro eniowy przerwie obwód, regulator resetuje si w ten sam sposób, jak gdy zwolniony zostanie obwód TK. Zaciski te sà zmostkowane przed dostawà. Lampka wskaênikowa z przodu regulatora wskazuje, czy regulator pracuje. Regulator ma równie wyprowadzone zaciski z napi ciem 230 V, do pod àczenia przepustnicy lub innego zewn trznego wyposa enia. Gdy prze àcznik transformatora ustawiony jest w pozycji 0 lub roz àczone sà styki TK albo RT, na wyjêciu tym nie ma napi cia. Napi cie zasilania: 400 V, 50/60 Hz. Napi cia dla ka dego z 5 stopni: Stopieƒ Napi cie V RTRDU jest pi ciostopniowym transformatorowym regulatorem z r cznym prze- àcznikiem (z przekaênikiem styków termicznych). Trójfazowy regulator steruje pr dkoêcià obrotowà wentylatora przez zmian napi cia zasilania w pi ciu ustalonych stopniach. Stopnie prze àczane sà r cznie, za pomocà prze àcznika z przodu regulatora. Urzàdzenie ma dwa prze àczniki: jeden dla wy szych obrotów wentylatora, drugi dla ni szych obrotów wentylatora. Prze àczanie pomi dzy wysokimi i niskimi ustawieniami nast puje na sygna z zewn trznego urzàdzenia, którym mo e byç termostat czy timer. W regulator wbudowany jest przekaênik styków termicznych, który odcina napi cie zasilania, gdy zadzia ajà styki termiczne w uzwojeniu wentylatora. Regulator jest resetowany przez ustawienie prze- àcznika w pozycji 0 na 10 sekund. Urzàdzenie ma wbudowane styki pod àczeniowe do termostatu RT 0-30, który wy àcza napi cie podawane do wentylatora gdy zostanie otwarty obwód. Styki te sà zmostkowane przed dostawà. Lampka wskaênikowa z przodu regulatora wskazuje, czy regulator pracuje. Regulator ma równie wyprowadzone zaciski z napi ciem 230 V, do pod àczenia przepustnicy lub innego zewn trznego wyposa enia. Gdy prze àcznik transformatora ustawiony jest w pozycji 0 lub roz àczone sà styki TK albo RT, na wyjêciu tym nie ma napi cia. Napi cie zasilania: 400 V, 50/60 Hz. Napi cia dla ka dego z 5 stopni: Stopieƒ Napi cie V Pràd Bezp. Kl. obud. RTRD 2 2 A - IP 54 RTRD 4 4 A - IP 21 RTRD 7 7 A - IP 21 H x W x D [mm] Waga RTRD x 190 x kg RTRD x 270 x kg RTRD x 270 x kg Pràd Kl. obud. RTRDU 2 2 A IP 21 RTRDU 4 4 A IP 21 RTRDU 7 7 A IP 21 H x W x D [mm] Waga RTRDU x 270 x kg RTRDU x 270 x kg RTRDU x 290 x kg 49

18 Akcesoria elektryczne Regulatory tyrystorowe Zabezpieczenia silników REE jest tyrystorowym regulatorem obrotów mo e byç montowany podtynkowo lub natynkowo. Przeznaczony do r cznej regulacji pr dkoêci obrotowej i tym samym wydatku powietrza wentylatorów z silnikami indukcyjnymi, jednofazowymi przystosowanymi do regulacji napi ciowej. Regulator dostarczany jest w obudowie o klasie szczelnoêci IP54 do monta u natynkowego (po zdj ciu obudowy regulator mo na zamontowaç podtynkowo, ma wtedy klas szczelnoêci IP44, jest odpowiedni tak e w bardzo wymagajàcych Êrodowiskach jak azienki etc.). Do regulatora mo na pod àczyç równolegle kilka silników, tak aby sumaryczny pràd nie przekroczy pràdu dopuszczalnego regulatora. Przy doborze regulatora nale y braç pod uwag pràdy rozruchowe silników wentylatorów. Bezpieczniki F 1,25/250, F 2.5/250, F 5,0/250, wymiary 82x82x65 mm. REE 1 REE 2 REE 4 Napi cie V Cz st. Hz Pràd A Kl. szczel. ob. IP 54 IP 54 IP 54 Waga kg Kolor bia y bia y bia y S-ET 10, wy àcznik zintegrowany z uk adem ochrony termicznej wyzwalany na sygna z czujnika TK. Do monta u na Êcianie. Urzàdzenie jest pod àczane do êród a zasilania 230 V jak równie do termokontaktów w silniku wentylatora. Reset wy- àcznika jest wykonywany poprzez r czne wciêni cie czarnego guzika, po dostatecznym ostygni ciu silnika. S-ET 10 mo na zastosowaç w po àczeniu z regulatorem (w àcza si go pomi dzy regulator a silnik). Jako akcesoria dost pne sà styki pomocnicze SDM-ZB (1xNO i 1xNC) Styki pomocnicze SDM-ZB, muszà byç zamawiane oddzielnie. S-ET 10 Napi cie V Pràd min/max A 0.4/10 Maks. bezpiecznik A 25 Waga kg 0.5 Szer x Wys x G mm 79 x 141 x 80 Temp. powietrza C -25 to +40 Kl. szczel. ob. IP 55 STDT, wy àcznik zintegrowany z uk adem ochrony termicznej wyzwalany na sygna z czujnika TK. Do monta u na Êcianie. Urzàdzenie jest pod àczane do êród a zasilania 400 V jak równie do termokontaktów w silniku wentylatora. Reset wy àcznika jest wykonywany poprzez r czne wci- Êni cie czarnego guzika, po dostatecznym ostygni ciu silnika. STDT mo na zastosowaç w po àczeniu z regulatorem (w àcza si go pomi dzy regulator a silnik). Jako akcesoria dost pne sà styki alarmowe (K). Styki te majà wbudowane bezpotencja owe zaciski, które wytwarzajà sygna zewn trzny gdy zadzia a przekaênik. Styki pomocnicze SDM-ZB, muszà byç zamawiane oddzielnie. STDT 16 Napi cie V Pràd min/max A 16 Maks. bezpiecznik A 80 Waga kg 0.5 Szer x Wys x G mm 80 x 150 x 98 Temp. powietrza C -25 to +40 Kl. szczel. ob. IP 55 S-ET 10 Styki pomocnicze SDM-ZB Styki pomocnicze SDM-ZB Wentylator Wentylator 50

19 Akcesoria elektryczne Czujniki etc. AWE-SK, wy àcznik zintegrowany z uk adem ochrony termicznej wyzwalany na sygna z czujnika TK. Do monta u w szafie sterowniczej. Urzàdzenie jest pod àczane do êród a zasilania 230 V jak równie do termokontaktów w silniku wentylatora. Gdy styki termiczne w uzwojeniu wentylatora zostanà roz àczone, AWE-SK przerywa obwód po àczony z silnikiem, zapala si lampka ostrzegawcza i wentylator zatrzymuje si. Silnik pozostanie bez zasilania równie, gdy styki termiczne w uzwojeniu wentylatora zostanà ponownie zamkni te. Reset wy àcznika jest wykonywany poprzez r czne wciêni cie czerwonego guzika z napisem Reset z przodu wy àcznika, albo przez zamkni cie zewn trznych styków po àczonych z zaciskami Reset. AW-SK nie roz àcza si w przypadku zaniku napi cia zasilania. Blok zacisków tworzy bezpotencja owy alarmowy styk wytwarzajàcy zewn trzny sygna, gdy zadzia a przekaênik. AWE-SK Napi cie V Maks. bezpiecznik A 4 Maks. pràd A 2 (250V AC) Waga kg 0.2 Szer x Wys x G mm 48 x 96 x 42 Zakres temp. C 0-40 Kl. szczel. ob. IP 20 HR1 to higrometr pomieszczeniowy do sterowania wentylatorami wywiewnymi w zale noêci od wilgotnoêci wzgl dnej. Jako czujnik wilgotnoêci w wilgotnoêciomierzu zastosowano ludzki w os. Nastaw mo na wybraç w zakresie % RH. P yta podstawy wykonana jest z czarnego tworzywa, zaê pokrywa z bia ego. Urzàdzenie dostarczane jest z zasuwkà którà mo na zablokowaç pokr t o nastawnika w wybranym po o eniu. Higrometr nale y montowaç w pomieszczeniach o dobrej cyrkulacji powietrza oraz sta ej temperaturze. Nie powinien byç montowany na Êcianach zewn trznych, Êcianach nara onych na promienie s oneczne, w naro nikach etc. Otwory monta owe u atwiajà monta w skrzynkach zaciskowych za pomocà wkr tów o rozstawie 60 mm. Regulator powinien byç wykalibrowany po zamontowaniu, a podczas eksploatacji wymaga kalibracji okresowej. Podczas okresowej obsugi nale y usuwaç mi kkà szczoteczkà kurz i inne czàstki sta e. HR1 Zakres regulacji Ró nica prze àczajàca 10-95% RH ±4% RH (at 45% RH) Obcià alnoêç styków bezpotencja owych 5 A, 250 VAC Maks. temp. powietrza C 40 Waga kg 0,125 Szer x Wys x G mm 83 x 136 x 37 Kl. szczel. ob. IP 21 Presostat DTV 500. Czujnik i prze àcznik ciênienia. Czujnik ró nicy ciênieƒ dla kontroli filtrów i wentylatorów. Wybrane ci- Ênienie prze àczajàce mo e byç ustawione na tarczy wewnàtrz urzàdzenia. DTV 500 jest kalibrowany dla monta u pionowego. DTV 500 Zakres ciênieƒ Pa Medium czyste pow. Temp. powietrza C -15 to +60 Ró nica prze àczajàca Pa 35Pa Maks. obcià enie 250V, 5A (2A) Szer x Wys x G mm 72 x 72 x 52 ø pod àczenia mm 5.4 Kl. szczel. ob. IP 54 T 120, timer z 120 minutowym zakresem pracy. Dostarczany z ramkà do monta u wewnàtrz obudowy wyposa enia. Obudowa do monta u na Êcianie jest dost pna jako dodatkowa ramka F-T 120. Jest to prze- àcznik do zamykania i otwierania obwodów elektrycznych. Do osiàgni cia funkcji zamiany nale y zmostkowaç styki. Timer wydaje ciche tykanie podczas pracy. Jest odpowiedni dla sterowania prze àczaniem transformatorowych regulatorów REU i RTRDU. T 120 Napi cie V 23 0 Cz stotliwoêç Hz 50 Maks. obcià enie V 250, 10 A resistive, 2 A inductive Czas dzia ania min 120 Szer x Wys x G mm 80 x 80 x 25 Styki 1 i 3 zamykajà si, kiedy wigotnoêç powietrza przekracza wartoêç nastawy. 51

20 Akcesoria Nagrzewnice kana owe T umiki CBM to nagrzewnica kana owa z wbudowanym wyposa eniem regulacyjnym i z koƒcówkami do pod àczenia do standardowych kana ów wentylacyjnych. Wykonana jest ze stali pokrytej pow okà z Alu-cynku. Elementy grzejne wykonane sà z nierdzewnej stali. Nagrzewnica ma wbudowane zabezpieczenie przed przegrzaniem, z funkcjà r cznego resetowania. Wszystkie modele majà gumowe uszczelki na króçcach pod àczeniowych. Temperatur pracy nagrzewnicy ustawia si na pokrywie nagrzewnicy. CBM jest dostarczana w komplecie z kana owym czujnikiem temperatury TG-K330. Nagrzewnica jest sterowana przez wbudowany regulator elektroniczny wykorzystujàcy pulsacyjnà proporcjonalnà technik regulacji, zapewniajàcà bardzo precyzyjne sterowanie temperaturà nawiewanego powietrza. Jako nastawnik temperatury zastosowano tyrystor, wi c nie ma w nagrzewnicy ruchomych cz Êci. Nie jest wi c podatna na zu ycie. Nagrzewnica jest wyposa ona w zaciski umo liwiajàce roz àczenie jej przez czujnik ciênienia lub przep ywu powietrza. Minimalna dopuszczalna pr dkoêç przep ywu powietrza przez nagrzewnic wynosi 1,5 m/s. Nagrzewnice CBM sà zaprojektowane dla uzyskania maksymalnej temperatury nawiewanego powietrza 40? C. CBM V~ CBM V~ CBM V~ CBM V 2~ CBM V 2~ CBM V 3~ CBM V 3~ ObjaÊnienie, przyk ad Typ ø pod àczenia, mm moc, kw CBM RBM to nagrzewnica kana owa z wbudowanym wyposa eniem regulacyjnym, dla kana- ów prostokàtnych. Wykonana jest ze stali pokrytej pow okà z Alu-cynku. Elementy grzejne wykonane sà z nierdzewnej stali. Nagrzewnica ma wbudowane zabezpieczenie przed przegrzaniem, z funkcjà r cznego resetowania. Wszystkie modele majà gumowe uszczelki na króçcach pod àczeniowych. Temperatur pracy nagrzewnicy ustawia si na pokrywie nagrzewnicy. Nagrzewnica jest sterowana przez wbudowany regulator elektroniczny wykorzystujàcy pulsacyjnà proporcjonalnà technik regulacji, zapewniajàcà bardzo precyzyjne sterowanie temperaturà nawiewanego powietrza. Jako nastawnik temperatury zastosowano tyrystor, wi c nie ma w nagrzewnicy ruchomych cz Êci. To powoduje, e jest cicha i ma o podatna na zu ycie. Nagrzewnica jest dostarczana z kompletnym, ju pod àczonym systemem regulacyjnym, àcznie ze stycznikami i przekaênikami alarmowymi. Wymagania dla zewn trznej instalacji to: g ówne zasilanie, obwód sterujàcy, czujnik oraz ewentualny obwód alarmowy. W skrzynce pod àczeniowej sà zaciski umo liwiajàce roz àczenie nagrzewnicy przez czujnik ciênienia lub przep ywu powietrza. Uwaga! Dla ustawienia wymaganej temperatury konieczny jest czujnik temperatury TG- -K330 zamawiany oddzielnie. Minimalna dopuszczalna pr dkoêç przep ywu powietrza przez nagrzewnic wynosi 1,5 m/s. Nagrzewnice CBM sà zaprojektowane dla uzyskania maksymalnej temperatury nawiewanego powietrza 40? C. RBM 40-20/9 RBM 50-25/15 RBM 50-30/15 RBM 60-35/27 RBM 60-35/27 RBM 70-40/27 ObjaÊnienie, przyk ad Typ Pod àczenie (szer-wys) moc, kw CBM LDC to t umik do kana ów okràg ych, odpowiadajàcy standardowym kana om spiralnym. T umik efektywnie zmniejsza poziom ha asu w kanale. Patrz tablica poni ej. W instalacjach, w których wymagania odnoênie poziomu ha asu sà szczególnie ostre, mo na zastosowaç dwa t umiki obok siebie. Jest to bardzo efektywne rozwiàzanie. Aby uzyskaç najlepszy rezultat, t umik nale y montowaç zaraz za wentylatorem lub kolanem. Tam gdzie jest wymagane obni- enie poziomu ha asu zarówno w kanale, jak i w otoczeniu nale y stosowaç t umik ha asu i wentylator izolowany T umienie ha asu db dla cz stotliwoêci Êrodkowych pasm akustycznych LDC k 2k 4k 8k LDC D ugoêç ødi ødo Waga, kg

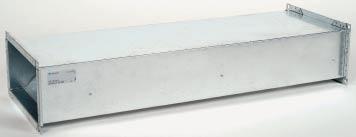

21 Akcesoria Kasety filtracyjne i filtry LDR to t umik umieszczany bezpoêrednio za wentylatorem do kana ów prostokàtnych KE, KT lub RSI. Efektywnie t umi ha as przenikajàcy do kana ów. Tam gdzie jest wymagane obni enie poziomu ha asu zarówno w kanale, jak i w otoczeniu nale y stosowaç t umik ha asu i wentylator izolowany. Wszystkie t umiki dostarczane sà z uniwersalnymi ramkami odpowiednimi dla ko nierzy typu PG lub profili Metu. 3 3 T umienie ha asu db dla cz stotliwoêci Êrodkowych pasm akustycznych LDR k 2k 4k 8k FGR jest kasetà filtracyjnà ze standardowym filtrem panelowym klasy EU3. Obudowa jest wykonana z blachy galwanizowanej z okràg ymi koƒcówkami z gumowymi uszczelkami, zatrzaskami i wk adem filtracyjnym jednorazowego u ytku. Zamienne wk ady filtracyjne sà sprzedawane pakowane po pi ç sztuk. Kaseta filtracyjna jest odpowiednia do zastosowania w przemyêle ci kim i w warsztatach produkcyjnych. Nytrylowe filtry panelowe (dost pne w wymiarach? ) sà zalecane do monta u na wyciàgach z suszarek b bnowych. Zalecany maksymalny koƒcowy spadek ciênienia na filtrze to 170 Pa dla filtra EU3. FGR*A B C D E F G *nazwa produktu = ød LDR B H Waga, kg Filtr panelowy FGR (w komplecie z FGR) 100 PFR PFR PFR PFR PFR PFR PFR

22 Akcesoria kont. Kasety filtracyjne i filtry FFR to kaseta filtracyjna przeznaczona do zamontowania w niej standardowych filtrów workowych typu EU3, EU5 i EU7. Kaseta jest wykonana ze stalowej galwanizowanej blachy, z okràg ymi koƒcówkami wyposa onymi w gumowe uszczelki, i zamkni ciami na zapinane zamki. Kaseta jest wyposa ona w koƒcówki do pomiaru ró nicy ciênieƒ. Strata ciênienia na FFR Filtry workowe BGRT, klasy EU3, EU5 i EU7, nale y zamawiaç oddzielnie i dostarczane sà indywidualnie. Zalecany koƒcowy spadek ciênienia na filtrze klasy EU3 to 170 Pa, na filtrze klasy EU5 to 200 Pa, a na filtrze klasy EU7 to 250 Pa. FFR Filtr workowy 100 BFR BFR BFR BFR BFR BFR BFR BFR 400 D C øa F=B B E FFR øa B C D E

23 Akcesoria FFK to prostokàtna kaseta filtracyjna przeznaczona dla standardowych wk adów filtracyjnych klasy EU5 i EU7. Obudowa wykonana jest z galwanizowanej blachy stalowej. Wyposa ona jest w uchylnà pokryw z szybkim zatrzaskiem, co u atwia wymian wk adu filtracyjnego. Kaseta mo e byç montowana bezpoêrednio w systemie kana owym i powinna zawsze byç zamontowana w pozycji poziomej lub pionowej. Przy monta u pionowym kierunek przep ywu powietrza musi byç do do u tak, aby wk ad workowy nie z o y si. Wk ady workowe BFK, klasy EU5 i EU7, nale y zamawiaç oddzielnie i dostarczane sà indywidualnie. Zalecany koƒcowy spadek ci- Ênienia na filtrze to 200 Pa dla filtra EU5 oraz 250 Pa dla filtra EU7. Kaseta jest wyposa ona w koƒcówki do pod àczenia czujnika ró nicy ciênieƒ. Strata ciênienia na FFK FFK Filtr workowy BFK BFK BFK BFK BFK BFK FFK A B C D E F

24 Akcesoria Dla wentylatorów dachowych FRT 125S TOB, profilowana podstawa dachowa. Brzegi p yty podstawy sà profilowane do kszta tu dachówki (dachówka z podwójnà zak adkà typ TOB 125, dwie dachówki z zak adkà pojedynczà typ TOB ). P yta jest instalowana w p aszczyênie dachu niezale nie od kàta jego pochylenia. Podstawa wykonana jest z galwanizowanej blachy stalowej malowanej proszkowo na kolor czarny lub ceglasty. Jest równie wyposa ona w zapinki do monta u wentylatorów TFER. Spiralny kana po àczony z podstawà jest izolowany we nà mineralnà gruboêci 30 mm. Gniazdo elektryczne z uziemieniem i 3m kabla sà elementem wyposa enia podstawy. W zakres dostawy wchodzi równie p yta TUB, przeznaczona do monta u od wewn trznej strony dachu, zapobiegajàca uszkodzeniom konstrukcji dachowej w razie przecieku wody. P yta dolna nie powinna byç instalowana, je eli dach jest pokryty tylko papà. TOB A B C D E F ød TOS, p aska podstawa dachowa. Przeznaczona jest do p askich pokryç dachowych i mo e byç stosowana przy ró nych spadkach dachu. Podstawa wykonana jest z galwanizowanej blachy stalowej malowanej proszkowo na kolor czarny lub ceglasty. Jest równie wyposa ona w zapinki do monta u wentylatorów TFER. Spiralny kana po àczony z podstawà jest izolowany we nà mineralnà gruboêci 30 mm. Gniazdo elektryczne z uziemieniem i 3m kabla sà elementem wyposa enia podstawy. W zakres dostawy wchodzi równie p yta TUB, przeznaczona do monta u od wewn trznej strony dachu, zapobiegajàca uszkodzeniom konstrukcji dachowej w razie przecieku wody. P yta dolna nie powinna byç instalowana, je eli dach jest pokryty tylko papà. TOS A B E F ød FRT FRT 125L FRT, podstawa dachowa. U atwia monta i serwis wentylatorów dachowych TFER. Podstawa ta jest wykonana z galwanizowanej blachy stalowej malowanej proszkowo na kolor czarny lub ceglasty. Wyposa ona jest w uszczelk z neoprenu. FRT Odpowiednia dla 125S-L TFER TFER 160, 200, 315M FRT 125S FRT 125L FRT

25 105 Akcesoria TG, przejêcie dachowe. Wsporniki monta- owe u atwiajà monta przejêcia do p aszczyzny dachu. Mo e równie s u yç jako t umik. PrzejÊcie wykonane jest ze stali galwanizowanej i izolowane 50 mm warstwà we ny mineralnej, pokrytej wewnàtrz stalowà p ytà perforowanà. TG jest wyposa one w plastikowà rurk i przejêcie dla kabli elektrycznych. Przepustnica zwrotna (modele BTG 540, 640, 740 i 940) jest dost pna jako akcesorium. Na yczenie mo liwa jest przejêcie dachowe z izolacjà grubo- Êci 100 mm, odpowiadajàcà klasie odpornoêci ogniowej A60. TG A B C D E F FDS, p aska podstawa dachowa wykonana z aluminium odpornego na wod morskà. Sà dostarczane gotowe do monta u z izolacjà odpornà na temperatur do +70? C. Odpowiednie dla wentylatorów typu DVS. FDS D E F 175/190/ / / /499/ / FDS G H nut M h6 175/190/ M / M / M /499/ M / M M VKS, samoczynna przepustnica zwrotna (dzia anie grawitacyjne). Wykonana ze stali galwanizowanej z aluminiowymi klapami VKS jest przeznaczona do wentylatorów DVS/DHS. VKS øda øe ødi h4 l1 zxd 190/ xø7 310/ xø xø9 560/ xø xø9 h6 M(4x) D E H F 57

26 Akcesoria Inne akcesoria ASS ASF ASS, po àczenie elastyczne. Sk ada si z ko nierzy z blachy galwanizowanej, po àczonych tkaninà pokrytà neoprenem. Odporne na temperatur do +70? C. Odpowiednie dla wentylatorów typu DVS. ASS øda øe ødi h2 h3 zxd 190/ xø7 310/ xø7 355/ xø9 450/499/ xø9 560/ xø xø9 ASF øda øe ødi h2 h3 zxd 190/ xø7 310/ xø xø9 560/ xø xø9 FK, szybkozaciskowa klamra monta owa. S u y do szybkiego monta u i demonta u wentylatorów do systemu kana ów, u atwia obs ug i czyszczenie. Wykonana jest ze stali galwanizowanej z 8 mm uszczelkà z neoprenu, która t umi drgania i zapewnia szczelnoêç po àczenia. Klamry zaciskowe sà skr cane za pomocà dwóch Êrub, co umo liwia po àczenie dwóch nieznacznie ró niàcych si Êrednic. Wymiary: 100, 125, 160, 200, 250, 315, 400, 500 (Êrednica), d ugoêç 60 mm. Uwaga: Wymiary 400 i 500 bez koƒcówek do podwieszenia. DS, prostokàtne po àczenie elastyczne dla wentylatorów KE, KT i RSI. Wyposa one w ramki odpowiadajàce ramkom wentylatorów. D ugoêç po zamontowaniu od 100 do 158 mm. Odpowiednie do wentylatorów wielkoêci DS DS DS DS DS DS DS DS ASS ASF 271 MK, wspornik ze stali galwanizowanej, do monta u wentylatorów typu K na p askich powierzchniach. Przykr cany do wentylatora i do p askiej powierzchni za pomocà Êrub. Jest on dostarczany standardowo razem z wentylatorem K. SG, kratka ochronna do wentylatorów kana owych, przykr cana trzema Êrubami. Dost pna w jedenastu wymiarach:? 100, 125, 160, 200, 250, 315, 400 i 500 mm. VK, wylotowa kratka aluzjowa do monta- u w pozycji pionowej na Êcianie. Odpowiednio wyprofilowane aluzje atwo si podnoszà pod dzia aniem strumienia powietrza, redukujàc tym samym opory przep ywu. Wszystkie elementy kratek wykonane sà z wodoodpornego, wysokoudarowego, nylonowego tworzywa sztucznego. Sztywna konstrukcja gwarantuje pewnoêç dzia ania, bez deformacji i wypadania aluzji. Powy ej wielkoêci 45 aluzje sà odlewane z przeciwci arkami. Maksymalna pr dkoêç wylotowa powietrza 12 m/s. Kratki wylotowe sà atwe w monta u. W komplecie dostarczany jest zestaw ko ków i wkr tów.

27 Akcesoria VK A B C D E F 10 1) ) ) ) z pod àczeniami ø100 mm z ty u 2) z pod àczeniami ø125 mm z ty u 3) z pod àczeniami ø160 mm z ty u RSK, przepustnica zwrotna do kana ów okràg ych, wykonana ze stali galwanizowanej. Skrzyd a przepustnicy zamykane sà na spr ynk, co umo liwia monta w dowolnej pozycji. RSK øa D B C IGC, Kratka wlotowa, do monta u wewnàtrz i na zewnàtrz budynku. Kratka jest dost pna w wielkoêcia? mm i jest wykonana z odlewu aluminiowego i dostarczana z kratkà przeciw owadom. IGC ød ød VK A B C D E F Spadek ciênienia na RSK IGK øa B Siatka przeciwko owadom IGK, Kratka wlotowa wykonana ze stalowej galwanizowanej blachy, z ko nierzem Êciennym i siatkom przeciw owadom. Wyposa ona w koƒcówk pod àczeniowà z gumowà uszczelkà. Spadek ciênienia na VK Spadek ciênienia na IGK p s [Pa] SzybkoÊç powietrza w kanale m/s 59
