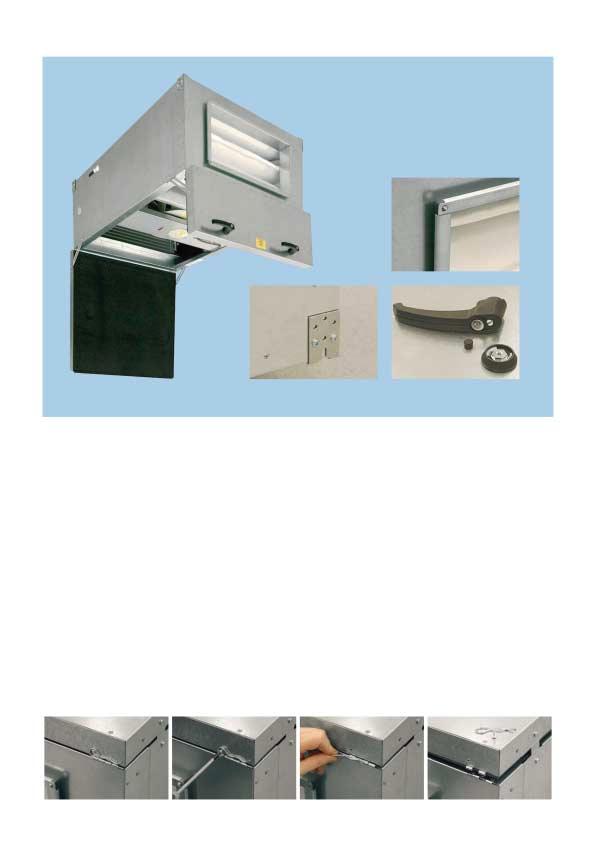

1 Centrala nawiewna TA TA to rodzina central nawiewnych przeznaczonych do wentylacji takich pomieszczeƒ jak szko y, sklepy, biura, itp. Urzàdzenia charakteryzujà si zwartà konstrukcjà i mogà realizowaç wszystkie funkcje konieczne dla wentylacji komfortowej. Wbudowany system automatycznej regulacji powoduje, e sà gotowe do eksploatacji natychmiast po pod àczeniu. Nie mo na atwiej! Centrale wraz z niezb dnym okablowaniem, fabrycznie przetestowane, sà gotowe do instalacji. Wystarczy tylko pod àczyç system kana ów, doprowadziç zasilanie elektryczne, ustawiç zegar oraz zadaç pr dkoêç wentylatorów na sterowniku i to wszystko. Nie mo na atwiej! P aska obudowa Przy konstruowaniu central zadbano, by wysokoêç ich obudowy by a mo liwie najmniejsza. Dla osiàgni cia tego celu drzwiczki inspekcyjne wyposa ono w demontowane klamki i roz àczalne zawiasy tak by przestrzeƒ konieczna dla instalacji i serwisu by a minimalna (patrz wymiary na stronie 13-14). Najmniejsza z TA potrzebuje niewiele ponad 30 cm przestrzeni na sufitem i mo e byç pomieszczona w oczku rusztu sufitu podwieszanego o wymiarze 60x120 cm. Opis ogólny Centrale TA dostarczane na paletach, zabezpieczone sà plastikowym opakowaniem. Urzàdzenie jest w pe ni okablowane, sterownik wst pnie ustawiony a ca oêç przetestowana w fabryce. Przewody sterujàce urzàdzeniami zewn trznymi jak przepustnica Êwie ego czy si ownik zaworu wodnego nagrzewnicy sà fabrycznie pod àczone do zacisków w skrzynce przy àczeniowej urzàdzenia. Dok adnoêç pomiaru i sterowania Temperatura nawiewanego mierzona jest czujnikiem z dok adnoêcià +/- 0,4 K. Taka sama jest dok adnoêç sterowania temperaturà. Konstrukcja obudowy Obudowa centrali i drzwiczki wykonane sà z galwanizowanej blachy stalowej i 50 mm warstwy we ny mineralnej stanowiàcej izolacj akustycznà i termicznà. Warstwa we ny jest od wewnàtrz zabezpieczona celem unikni cia przedostawania si w ókien do przep ywajàcego strumienia. Za- 2

2 bezpieczenie to ma równie znaczenie podczas czyszczenia wn trza urzàdzenia. Drzwiczki o du ej powierzchni, zawieszone na zawiasach i wyposa one w klamki, zapewniajà atwy dost p do wn trza centrali TA u atwiajàc obs ug. Wszystkie wejêcia dla przewodów elektrycznych ulokowane sà w jednym miejscu obudowy, co upraszcza prace instalacyjne. W komplecie z centralà TA dostarczane sà zawiesia dla mocowania jednostki do sufitu lub Êciany. Wentylator W centralach TA stosowane sà wentylatory typu plug fan nap dzane bezpoêrednio silnikami z wirujàcà obudowà. Rotory wentylatorów posiadajà opatki wygi te do ty u. Ich geometri i charakterystyki przep ywowe dobrano tak, by zapewnia y w sposób optymalny wymagany przep yw przy zachowaniu w aêciwego poziomu dêwi ku oraz wysokiej sprawnoêci aerodynamicznej. Pr dkoêç obrotowa sterowana jest poprzez wbudowany w central transformator zapewniajàcy dwa jej poziomy. Wentylator jest atwo dost pny co u atwia przeglàd i czyszczenie. Je eli zaistnieje taka potrzeba, mo e on byç atwo wymontowany przez odkr cenie 4 Êrub. Nagrzewnica wodna Nagrzewnica wodna znajduje si za wentylatorem na wylocie z centrali. Jej króçce przy- àczeniowe zlokalizowane sà na Êcianie bocznej obok króçca kana u wylotowego co u atwia monta i demonta nagrzewnicy w razie potrzeby. Nagrzewnica wykonana jest z rurek miedzianych wyposa onych w aluminiowe lamelki, obudowanych ramà z galwanizowanej blachy stalowej. Nagrzewnica elektryczna Nagrzewnica ulokowana jest za wentylatorem na wylocie z centrali. Jej elementy grzejne wykonane sà ze stali nierdzewnej. Zabezpieczenie termiczne stanowià dwa termostaty, jeden resetowany automatycznie, drugi, stanowiàcy zabezpieczenie p. po., resetowany r cznie. Moc cieplna regulowana jest stosownie do zapotrzebowania poprzez regulator tyrystorowy. Moc nominalna nagrzewnicy dobrana jest tak, e nawet przy znacznych spadkach temperatury zewn trznej zapewniona jest komfortowa temperatura nawiewanego. Ch odnica wodna Ch odnica stanowi wyposa enie dodatkowe i jest montowana na zewnàtrz centrali. Si- ownik zaworu wody lodowej (24V, 0 10 V DC) mo e byç pod àczony do centrali. W takim przypadku b dzie on sterowany sekwencyjnie z nagrzewnicà. Wentylator wyciàgowy Dla zapewnienia wyciàgu z wentylowanego pomieszczenia, do centrali TA mo na pod àczyç dodatkowy (np. dachowy) wentylator, którego praca b dzie zsynchronizowana z pracà centrali.wentylator musi mieç opcj regulacji pr dkoêci poprzez zmian napi cia zasilania oraz silnik zabezpieczony zintegrowanym wy àcznikiem termicznym TK. Wentylatory wspó pracujàce z centralami TA do wielkoêci 1500 w àcznie muszà byç zasilane jednofazowo a dla central wi kszych trójfazowo. Dopuszczalne obcià enia pràdowe przez wentylator zewn trzny TA V 1~ 0,95 A 1,4 A 2,3 A TA V 3~ 1,1 A 1,9 A 3,6 A W ofercie Systemair istnieje gama wentylatorów, które mogà byç wykorzystane jako zewn trzne wentylatory wyciàgowe. W aêciwe wentylatory wyciàgowe TA-650 K 200 L, KVKF 200, KVKE 200, DVS 225EZ TA-1100 KD 250 M, KVKF 250L, KVKE 315M, K 315L, DVS 311EV TA-1500 KD 250 L, RS L, DVS 355E4, KVKE 315L TA-2000 MUB DV-A2, RS 60-35M3, RSI 60-35M3, DVS 355DV TA-3000 RSI 60-35L3, KT , KD 400M3, DVS 400DV TA-4500 MUB DV-A2, KD 400XL3, DVS 450DV Filtr Centrale TA sà standardowo wyposa ane w filtry kieszeniowe klasy EU5 (na zamówienie specjalne dostarczamy centrale z filtrami EU3 lub EU7). Filtr ulokowany jest na wlocie do centrali, przed wentylatorem.wk ady filtracyjne montuje si w specjalnych prowadnicach zapewniajàcych szczelne osadzenie i atwà wymian filtra. Strata ciênienia filtra czystego wynosi ok Pa, strata ciênienia kwalifikujàca wk ad do wymiany to Pa (dla wszystkich jednostek). Króçce przy àczeniowe kana ów Centrale TA o wielkoêciach od 650 do 1100 majà króçce o przekroju ko owym wyposa- one w gumowe uszczelniacze, centrale TA od 1500 do 4500 majà króçce przystosowane do kana ów prostokàtnych z ko nierzami. 3

3 Uk ad sterowania Centrale TA wyposa one sà w kompletny uk ad sterowania i dostarczane sà wraz z 10 metrowym przewodem do pod àczenia zdalnego panelu sterujàcego. Panel posiada przyciski sterujàce oraz wyêwietlacz. Klasa szczelnoêci panelu IP44. WyÊwietlacz Ekran wyêwietlacza zawiera 4 wiersze po 20 znaków na podêwietlonym tle. Komunikaty mogà byç formu owane we wszystkich j zykach europejskich. PodÊwietlenie jest normalnie wy àczone. NaciÊni cie dowolnego klawisza powoduje w àczenie podêwietlenia. Diody sygnalizacyjne LED Dioda oznaczona sygnalizuje alarm Dioda oznaczona sygnalizuje gotowoêç do wprowadzenia danych Klawisze Wszystkie funkcje systemu sterowania mogà byç kontrolowane (konfigurowane) za pomocà klawiszy i informacji na wyêwietlaczu. Poziomy uprawnieƒ Dost p do informacji i funkcji systemu sterowania ograniczony jest stosownie do jednego z dwóch poziomów uprawnieƒ przypisanych u ytkownikowi. Poziom pierwszy daje ograniczone mo liwoêci dokonywania zmian parametrów pracy systemu, podczas gdy poziom drugi pozwala na definiowanie wszystkich parametrów zwiàzanych z eksploatacjà uk adu takich jak ustawianie kalendarza i zegara, programowanie pracy, obs ug komunikatów alarmowych, itp. Programowanie pracy Program pracy definiowany jest w cyklu tygodniowym. Dla ka dej doby mo na wprowadziç dwa programy. Zegar ma wbudowanà funkcj automatycznej zmiany czasu: lato zima lato. Program dobowy Dla ka dej doby mo na wyznaczyç dwa przedzia y czasu, w których centrala b dzie pracowaç z normalnà lub zmniejszonà wydajnoêcià. Sterowanie r czne Centrala TA mo e byç sterowana r cznie niezale nie od wprowadzonego programu. Takie parametry jak wydajnoêç cieplna nagrzewnicy, ch odnicy czy otwarcie przepustnicy mogà byç zadawane r cznie. Ten tryb sterowania dost pny jest dla drugiego poziomu uprawnieƒ i wykorzystywany jest na ogó tylko przy uruchamianiu lub serwisie urzàdzenia. Alarmy Wystàpienie sytuacji awaryjnej w systemie sygnalizowane jest miganiem diody LED na panelu. Dioda miga do momentu potwierdzenia odebrania komunikatu przez obs ug. Ka dy alarm rejestrowany jest w pami ci systemu, gdzie zapisywany jest rodzaj alarmu oraz dzieƒ i godzina jego wystàpienia. Parametry pracy sytemu Wszystkie nastawy parametrów pracy systemu definiowane i zapami tywane sà podczas jego pierwszego uruchomienia. Informacje przechowywane sà w pami ci sterownika i pozostajà niezmienne dopóki nie zostanà wprowadzone nowe dane. Aktualne dane dotyczàce stanu systemu wyêwietlane sà na panelu. szerokoêç = 115 mm wysokoêç = 94 mm g bokoêç = 26 mm Wsporniki monta owe, alternatywne sposoby instalacji central TA A D 30 5 TA A B C D 650EL EL EL/HW EL/HW HW HW B C 4

4 Opis budowy jednostek TF Wentylator nawiewny GT1 Czujnik temp. nawiewanego SV Si ownik (0-10V) i zawór regulacyjny nagrzewnicy wodnej GTO Termostat awaryjny nagrzewnicy elektrycznej GTF Termostat przeciwzamro eniowy nagrzewnicy wodnej Szczegó y odnoênie budowy i dzia ania jednostki sà zawarte w instrukcjach instalacyjnych dost pnych równie na Dopuszczalne sposoby instalowania jednostek TA z nagrzewnicami elektrycznymi Sufit * Wymagane wolne miejsce (dla zapewnienia dost pu serwisowego) * Wolne miejsce TA-650 TA-1100 TA-1500 TA-2000 TA-3000 TA mm 650 mm 650 mm 650 mm 850 mm 900 mm Pod oga Je eli zawiasy i klamki z pokryw inspekcyjnych zostanà usuni te, wielkoêç przestrzeni inspekcyjnej mo e byç zmniejszona o 50 mm. Nale y jednak pami taç o dostatecznej iloêci miejsca dla np. wymiany filtra. Akcesoria TA-650 TA TA TA-2000 TA TA-4500 Przepustnica z si ownikiem spr ynowym EFD 200 EFD 250 EFD EFD EFD EFD Si ownik zaworu nagrzewnicy - - HWRO HWRO HWRO HWRO Zawór 2-drogowy - - TVTA 152 TVTA 202 TVTA 302 TVTA 452 Zawór 3-drogowy - - TVTA 153 TVTA 203 TVTA 303 TVTA 453 Czerpnia ITA 200 ITA 250 ITA ITA ITA ITA Kana owa ch odnica wodna CWK 200 CWK 250 PGK PGK PGK PGK T umik kana owy LDC 200 LDC 250 LDR LDR LDR LDR Timer T 120 T 120 T 120 T 120 T 120 T 120 Wk ad filtra, klasa EU3 BFT A 650/3 BFT A 1100/3 BFT A 1500/3 BFT A 2000/3 BFT A 3000/3 BFT A 4500/3 Wk ad filtra, klasa EU5 BFT A 650/5 BFT A 1100/5 BFT A 1500/5 BFT A 2000/5 BFT A 3000/5 BFT A 4500/5 Wk ad filtra, klasa EU7 BFT A 650/7 BFT A 1100/7 BFT A 1500/7 BFT A 2000/7 BFT A 3000/7 BFT A 4500/7 5

5 Akcesoria Przepustnica Êwie ego W jednostkach TA stosuje si przepustnice EFD wyposa one w si owniki zasilane napi ciem 24V AC ze spr ynà powrotnà. Po zaniku zasilania, przepustnica zamyka si samoczynnie. SzczelnoÊç zamkni cia odpowiada klasie 3 wed ug normy EN 1751: 1998 aneks C.2. Konserwacja Dla zapewnienia bezawaryjnej pracy zaleca si obs ug dwa razy do roku. Obs uga polega na czyszczeniu przepustnic z kurzu i osadzonego brudu. Przy tej okazji nale y skontrolowaç stan uszczelek na kraw dziach przepustnic.w razie koniecznoêci nasmarowaç osie obrotu przepustnic. p s [Pa] Charakterystyka d awienia przepustnic L wa [db] m/s Poziom mocy akustycznej L w L w (db) = L pa + K ok (L pa = diagram K ok = tabela ni ej) W jednostkach z nagrzewnicami wodnymi, przepustnice muszà byç instalowane dla ochrony przeciwzamro eniowej.w jednostkach z nagrzewnicami elektrycznymi, przepustnice zapobiegajà przenikaniu zimnego do pomieszczenia w trakcie postoju centrali. Przepustnica musi byç pod àczona do odpowiednich zacisków w listwie przy àczeniowej centrali TA. Wspó czynnik korekcyjny K ok Cz stotliwoêci oktawy, Hz k 2k 4k 8k EFD 200 (90 ) EFD 250 (90 ) EFD (90 ) EFD (90 ) EFD (90 ) EFD (90 ) Przepustnica do kana ów prostokàtnych Przepustnica wielop aszczyznowa z o yskowaniem czopów w panewkach ze specjalnego tworzywa nylonowego. Obudowa oraz listwy przepustnicy wykonane sà ze stali galwanizowanej. Listwy przepustnicy poruszane sà systemem dêwigniowym umieszczonym poza strugà. Obudowa przepustnicy przystosowana jest do zewn trznego zaizolowania. Na osi znajduje si wskaênik aktualnego kàta ustawienia przepustnicy. Przepustnica do kana ów okràg ych Jest ona typowà przepustnicà do kana ów okràg ych sk adajàcà si z obudowy i jednej p aszczyzny zamykajàcej umieszczonej obrotowo na osi. Króçce przy àczeniowe majà pierêcienie uszczelniajàce. Ca oêç wykonana jest ze stali galwanizowanej. P aszczyzna przepustnicy wykoƒczona jest na obwodzie uszczelkà a do jej osi przymocowany jest wskaênik po- o enia. Obudowa przystosowana jest do zewn trznego zaizolowania. Wymiary przepustnic okràg ych øa øa TA TA Wymiary przepustnic prostokàtnych B A 19 A B TA TA TA TA

6 Ch odnica woda lodowa Wymiary CWK ødy B±1 ød F±2 B+8 R1/2" H±1 G±3 K±1 G±3 L±5 CWK ch odnica na wod lodowà przeznaczona do kana ów okràg ych. Obudowa ze stali galwanizowanej, w ownica z rurki miedzianej z aluminiowymi lamelkami. Maksymalne ciênienie robocze 1,6 MPa (16 bar). W obudowie znajduje si króciec odprowadzenia skroplin R1/2. Pokrywa inspekcyjna umo liwia atwy dost p do wn trza obudowy w celu np. oczyszczenia lub kontroli stanu urzàdzenia. Króçce przy àczeniowe kana- ów posiadajà uszczelki gumowe. ød B H ødy F G K L kg CWK , ,7 CWK , ,0 Wymiary PGK 70 9 B PGK ch odnica na wod lodowà przeznaczona do kana ów prostokàtnych. Obudowa ze stali galwanizowanej, w ownica z rurki miedzianej z aluminiowymi lamelkami. Maksymalne ciênienie robocze 1,6 MPa (16 bar). W obudowie znajduje si króciec odprowadzenia skroplin R1/2. Pokrywy inspekcyjne po obu stronach obudowy umo liwiajà atwy dost p do wn trza w celu np. oczyszczenia lub kontroli stanu urzàdzenia. Jako wyposa enie opcjonalne przewidziano odkraplacz typu DE, stosowanie którego zalecane jest, je eli pr dkoêç przep ywu przekracza 3 m/s. R1/2 B H N Odkraplacz PGK 400x , R3/4 DE 40x20* PGK 500x , R3/4 DE 50x25* PGK 600x , R3/4 DE 60x30** PGK 700x , R3/4 DE 70x40** * 1 sztuka DE ** 2 sztuki DE H Ch odnice pasujàce do jednostek TA-650 CWK ,5 TA-1100 CWK ,5 TA-1500 PGK 400x ,1 TA-2000 PGK 500x ,0 TA-3000 PGK 600x ,0 TA-4500 PGK 700x ,0 Uwaga! Odkraplacz DE zamawiany oddzielnie. Strata p, Pa Strata ciênienia DE Przep yw m/s 7

7 Dane techniczne CWK Przep yw Strata ciênienia Pa Temp. na wlocie C WilgotnoÊç na wlocie %RH Temp. na wylocie C Moc silnika Przep yw wody Strata ciênienia wody kpa CWK m 3 /h kw l/s , ,1 1,0 0, ,3 1,6 0, ,9 1,4 0, ,3 2,3 0, ,9 1,7 0, ,4 3,1 0, , ,2 1,6 0, ,4 2,5 0, ,0 2,2 0, ,3 3,8 0, ,0 2,7 0, ,2 5,1 0,20 17 Dane techniczne PGK PGK 400x ,0 500x ,0 600x ,0 700x ,0 Przep yw Strata ciênienia Pa Temp. na wlocie C WilgotnoÊç na wlocie %RH Temp. na wylocie C Moc silnika Przep yw wody Strata ciênienia wody kpa m 3 /h kw l/s ,0 1,53 0, ,0 2,50 0, ,4 1,89 0, ,2 3,26 0, ,2 2,20 0, ,8 4,15 0, ,0 2,38 0, ,6 4,27 0, ,2 3,02 0, ,4 6,16 0, ,9 3,61 0, ,8 8,34 0, ,3 3,3 0, ,0 5,69 0, ,6 4,13 0, ,8 8,12 0, ,3 4,90 0, ,1 11,18 0, ,1 5,02 0, ,1 8,66 0, ,5 6,20 0, ,8 12,94 0, ,3 7,26 0, ,0 18,41 0,73 8 Urzàdzenia do rozdzia u Systemair oferuje szeroki zakres nawiewników, anemostatów oraz kratek nawiewnych i wyciàgowych. Korzystajàc z naszej oferty mo ecie Paƒstwo skompletowaç wszystkie elementy (z wyjàtkiem kana ów) konieczne do budowy instalacji. Czerpnia Czerpnia typ ITA wykonana jest z galwanizowanej stali lakierowanej proszkowo na czarno. Pokrywa mocowana 6-cioma wkr tami jest atwo demontowana, co u atwia czyszczenie urzàdzenia. Wymiary ITA A B ITA A B C kana ø ø x x x x400 C 8

8 T umik LDC LDR T umiki LDC i LDR pomagajà skutecznie t umiç ha as w systemie kana ów charakterystyki t umienia podano ni ej. Wyznaczanie straty ciênienia dla t umika LDR (przyk ad dla przep ywu 1,1 m 3 /s) z wykorzystaniem diagramów pokazanych obok. 1. Zacznij od okreêlenia przekroju czo owego dla t umika (patrz tabelka poni ej) 2. Na wykresie B dla okreêlonego przekroju poprowadê lini poziomà do przeci cia z linià odpowiadajàcà za o onemu przep ywowi. 3. Z punktu przeci cia poprowadê pionowo do góry lini do przeci cia na wykresie A z linià odpowiadajàcà wartoêci P dla danego t umika odczytanà z tabeli poni- ej. 4. Lina pozioma poprowadzona ze znalezionego punktu przeci cia, wyznaczy wartoêç straty ciênienia Wyznaczona wartoêç jest prawdziwa pod warunkiem, e ka dy z koƒców t umika po àczony jest z innym elementem o przekroju prostokàtnym i o identycznych wymiarach. Typ Przekrój czo owy m 2 WartoÊç P LDR ,08 3,6 LDR ,125 3,7 LDR ,18 3,3 LDR ,28 3,1 Przekrój czo owy m 2 Strata ciênienia Wymiary LDC Wymiary LDR LDC ødi ød0 Masa, kg ,2 B H Masa, kg LDR LDR LDR LDR Stosowany T umienie db (dla cz stotliwoêci oktawy Hz) Typ do k 2k 4k 8k LDC TA LDC TA LDC TA LDR TA LDR TA LDR TA LDR TA

9 Prze àcznik czasowy T 120 Prze àcznik z zegarem na 120 minut. Obudowa z ko nierzem do monta u zag bionego (np. na powierzchni drzwi szafy rozdzielczej) lub opcjonalnie, po zamówieniu puszki, do monta u natynkowego. Prze àcznik ma dwa styki bezpotencja owe: NC i NO (patrz schemat poni ej). Prze àcznik mo na wykorzystaç do sterowania pracà centrali TA. Dane techniczne Napi cie Cz stotliwoêç Obcià enie styków Czas za àczenia W x H x D 230 V AC 50 Hz 250 V, 10A/AC1 lub 2A/AC, 3 max 120 min. 80 x 80 x 25 mm Schemat elektryczny T 120 Si ownik zaworu wodnego HWRO Mikroprocesorowy si ownik zaworu wodnego sterowany sygna em 0 10V. Napi cie zasilania 24 V AC. Si ownik ma funkcj automatycznej regulacji skoku popychacza. Wymiary HWRO Wymiar prostopad y do rysunku 92 mm Nakr tka àczàca Charakterystyka TVTA Nakr tka kontrujàca Przy po àczeniu si ownika z zaworem jarzmo si ownika nachodzi 15 mm na korpus zaworu. Zawór wody goràcej, dwu- lub trój- dro ny TVTA Zawór TVTA wykorzystywany jest do regulacji nagrzewnicy wodnej. W zale noêci od potrzeb, mo e s u yç jako zawór dwudro ny lub trój- dro ny bez koniecznoêci jego demontowania. Konstrukcja uszczelniona jest przez samoregulujàcà d awic teflonowà i uszczelniacz pierêcieniowy Niton O-ring. Przeznaczony do wspó pracy z si ownikiem HWRO. Dane techniczne Max ciênienie robocze: 1,6 MPa Charakterystyka przep ywu: kwadratowa Dopuszczalna temp. mediów: C Rodzaj mediów: woda goràca lub zimna, glikol, para Pod àczenie: gwint metryczny Skok t oka: 15 mm Maksymalne przecieki: 0,1% CiÊnienie znamionowe: PN 16 Materia korpusu bràz (SS 5204) Materia grzybka: bràz (SS 5204) Materia trzpienia: stal nierdzewna Wymiary TVTA TVTA A B1 B2 C H Masa G1/2" 71 1,3 kg Dane techniczne Zasilanie 24 V AC Sterowanie 0 10 V Pobór mocy 6 VA Skok popychacza 20 mm Czas wysuwu 5 s/mm Si a 450 N Dop. temp. otoczenia 0 50 C Temp. magazynowania C Dop. wilgotnoêç 5 95% RH Zaciski el. Ârubowe Klasa szczelnoêci obudowy IP 54 Produkt ten odpowiada wymaganiom standardu CENELEC: EN i EN mvp kpa ,5 0,4 0,3 0,2 0, kv 0,63 1,0 1,6 2,1 2,7 4,2 5, ,01 0,05 0,1 0,2 0,3 0, l/s 0,05 0,1 0, m 3 /h 10

10 Charakterystyki TA-650EL L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: q v = 0,11 m 3 /s, p s = 383 Pa TA-1100EL L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: q v = 0,18 m 3 /s, p s = 421 Pa TA-1500EL L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: q v = 0,26 m 3 /s, p s = 483 Pa TA-1500HW L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: q v = 0,22 m 3 /s, p s = 456 Pa 11

11 Charakterystyki TA-2000EL L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: q v = 0,32 m 3 /s, p s = 619 Pa TA-2000HW L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: q v = 0,23 m 3 /s, p s = 752 Pa TA-3000HW L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: q v = 0,57 m 3 /s, p s = 340 Pa TA-4500HW L wa Wlot L wa Wylot L wa Otoczenie Punkt pomiarowy: q v = 0,84 m 3 /s, p s = 434 Pa 12

12 Wymiary 68 B E 43 A F 43 G C D D I øh A B C D E F G øh I TA-650EL TA-1100EL B A I E G E G 22 H 2 2 J J C D F D F L K 68 N ødy A B C D E F G H I J K L ødy N TA-1500EL TA-1500HW mm 731 TA-2000EL TA-2000HW mm

13 Wymiary B A I E G E G 22 H 2 2 J J C D F D F L K 68 N ødy A B C D E F G H I J K L ødy N TA-3000HW mm 325 TA-4500HW mm 320 Dane techniczne TA 650EL 1100EL 1500EL 1500HW 2000EL 2000HW 3000HW 4500HW Napi cie/cz stotliwoêç V/50 Hz Liczba faz ~ Moc silnika W Moc nagrzewnicy kw 8,3 13,3 20,3-33, Klasa filtra EU5 EU5 EU5 EU5 EU5 EU5 EU5 EU5 Masa kg Grza ki elektryczne TA-650EL TA-1100EL Moc, kw 8,3 8,3 8,3 13,3 13,3 13,3 Przep yw m 3 /h Tem. nawiewanego C Tem. nawiewanego C 0 C >30 >30 >30 >30 >30 >30-10 C >30 >30 26 >30 > C > > C Temp. wlotowego -40 C TA-1500EL TA-2000EL Moc, kw 20,3 20,3 20,3 33,3 33,3 33,3 Przep yw m 3 /h Tem. nawiewanego C Tem. nawiewanego C 0 C >30 >30 >30 >30 >30 >30-10 C >30 >30 28 >30 >30 >30-20 C > > C Temp. wlotowego Temp. wlotowego Temp. wlotowego -40 C Max. temperatura nawiewanego +30 C 14

14 Nagrzewnica TA-1500 TA-2000 Parametry wody 60/40 70/50 80/60 90/70 60/40 70/50 80/60 90/70 Przep yw m 3 /s 0,38 0,38 0,38 0,38 0,52 0,52 0,52 0,52 Temp. zasysanego 0 C Temp. nawiewu C 19,8 25,1 21,5 27,0 Przep yw wody l/s 0,1 0,1 0,2 0,2 Strata ciênienia wody kpa 2,9 4,3 2,6 3,8 Moc silnika kw 9,2 11,6 13,6 17,1 Temp. zasysanego -10 C Temp. nawiewu C 14,7 20,0 25,2 16,6 22,1 27,6 Przep yw wody l/s 0,1 0,2 0,2 0,2 0,2 0,3 Strata ciênienia wody kpa 4,3 5,9 7,7 3,8 5,1 6,6 Moc silnika kw 11,4 13,9 16,3 16,9 20,4 23,8 Temp. zasysanego -20 C Temp. nawiewu C 14,8 20,1 25,4 17,2 22,7 28,1 Przep yw wody l/s 0,2 0,2 0,3 0,3 0,3 0,4 Strata ciênienia wody kpa 7,7 9,7 11,7 6,7 8,3 10,0 Moc silnika kw 16,2 18,6 21,1 23,6 27,1 30,6 Temp. zasysanego -30 C Temp. nawiewu C 15,0 20,3 17,8 23,3 Przep yw wody l/s 0,2 0,3 0,4 0,4 Strata ciênienia wody kpa 11,9 14,1 10,2 12,0 Moc silnika kw 20,9 23,3 30,3 33,8 Temp. zasysanego -40 C Temp. nawiewu C 15,2 18,4 Przep yw wody l/s 0,3 0,4 Strata ciênienia wody kpa 16,6 14,2 Moc silnika kw 25,6 37,1 Max. temperatura czynnika roboczego 100 C przy 1,6 MPa. TA-3000 TA-4500 Parametry wody 60/40 70/50 80/60 90/70 60/40 70/50 80/60 90/70 Przep yw m 3 /s 0,85 0,85 0,85 0,85 1,33 1,33 1,33 1,33 Temp. zasysanego 0 C Temp. nawiewu C 20,7 26,0 20,0 25,2 Przep yw wody l/s 0,3 0,3 0,4 0,5 Strata ciênienia wody kpa 2,7 4,0 2,2 3,3 Moc silnika kw 21,4 27,0 32,4 41,0 Temp. zasysanego -10 C Temp. nawiewu C 15,6 20,9 26,2 14,8 20,1 25,3 Przep yw wody l/s 0,3 0,4 0,4 0,5 0,6 0,7 Strata ciênienia wody kpa 4,0 5,4 7,0 3,3 4,5 5,9 Moc silnika kw 26,5 32,1 37,6 40,3 48,8 57,4 Temp. zasysanego -20 C Temp. nawiewu C 15,9 21,2 26,5 15,0 20,2 25,5 Przep yw wody l/s 0,4 0,5 0,6 0,7 0,8 0,9 Strata ciênienia wody kpa 7,1 8,8 10,6 5,9 7,4 8,9 Moc silnika kw 37,2 42,7 48,2 56,7 65,3 73,8 Temp. zasysanego -30 C Temp. nawiewu C 16,1 21,4 15,1 20,4 Przep yw wody l/s 0,6 0,6 0,9 1,0 Strata ciênienia wody kpa 10,8 12,7 9,1 10,7 Moc silnika kw 47,9 53,4 73,2 81,8 Temp. zasysanego -40 C Temp. nawiewu C 16,4 15,3 Przep yw wody l/s 0,7 1,1 Strata ciênienia wody kpa 15,1 12,7 Moc silnika kw 58,5 89,7 Max. temperatura czynnika roboczego 100 C przy 1,6 MPa. 15
