1 MIASTOPROJEKT CZĘSTOCHOWA Spółka z o.o CZĘSTOCHOWA, UL. SZYMANOWSKIEGO 15 tel./fax. (034) , miastoprojekt@apl.pl Faza opracowania: Adres obiektu: PROJEKT BUDOWLANY CZĘSTOCHOWA, UL. WARSZAWSKA 142/152 DZ. NR EWID.: 46 OBRĘB 47 Temat opracowania: PRZEBUDOWA KOTŁOWNI GAZOWEJ W BUDYNKU ZESPOŁU SZKÓŁ IM. J.KOCHANOWSKIEGO, UL. WARSZAWSKA 142/152 W CZĘSTOCHOWIE WRAZ Z BUDOWĄ PRZYŁĄCZA GAZOWEGO PROJEKT PRZEBUDOWY ODCINKA PRZYŁĄCZA, UKŁADU POMIAROWEGO I FRAGMENTU INSTALACJI GAZOWEJ Inwestor: GMINA MIASTO CZĘSTOCHOWA ul. Śląska 11/ CZĘSTOCHOWA Nr umowy: IZ /PW/2013 Projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, art. 20 Ustawy Prawo Budowlane z dn r., Dz. U. nr 207/2003 poz. 216, z późniejszymi zmianami. Projektanci: mgr inż. Paweł RAJCA upr. nr SLK/0283/PWOS/04 w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych Sprawdzający: dr inż. Zdzisława KULIK - DZIEDZIELA upr. nr GT.V-63/183/75 w spec. instalacyjno - inżynieryjnej w zakresie sieci sanitarnych upr. nr 63/129/76 w spec. instalacyjno - inżynieryjnej w zakresie instalacji sanitarnych Data opracowania: listopad, 2013 r. 0

2 PROJEKT PRZEBUDOWY ODCINKA PRZYŁĄCZA, UKŁADU POMIAROWEGO I FRAGMENTU INSTALACJI GAZOWEJ ZESPÓŁ SZKÓŁ IM. J. KOCHANOWSKIEGO W CZĘSTOCHOWIE, UL. WARSZAWSKA 142/152 SPIS ZAWARTOŚCI PROJEKTU STRONA TYTUŁOWA... 0 SPIS ZAWARTOŚCI PROJEKTU... 1 I. OPIS TECHNICZNY Podstawa opracowania Przedmiot opracowania Istniejące uzbrojenie terenu Przeszkody na trasie projektowanego uzbrojenia Opis rozwiązań technologicznych Trasa Opis zastosowanych rozwiązań Sposób montażu Próba szczelności Oznakowanie przewodów Zestawienie materiałów Roboty ziemne Przepisy BHP Uwagi... 5 II. INFORMACJA BIOZ Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Wykaz istniejących obiektów podlegających adaptacji lub rozbiórce Elementy zagospodarowania, które mogą stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi Przewidywane zagrożenia występujące podczas realizacji robót budowlanych ich skala i rodzaje oraz miejsce i czas ich wystąpienia Sposób prowadzenia instruktażu pracowników przed przystąpieniem do robót Stosowanie środków ochrony indywidualnej Nadzór nad pracami szczególnie niebezpiecznymi Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń... 7 ZAŁĄCZNIKI Zał. 1. Warunki techniczne wydane przez PGNiG SPV 4 SP. Z O.O. oddział w Zabrzu znak pisma 3100/ /00001/2013/00000 z dn Zał. 2. Uzgodnienie MZUDP w Cz-wie opinia nr 800/2013 z dn Zał. 3. Uzgodnienie Rozdzielni gazu w Cz-wie nr 2.24/II/528/10/13 z dn RYSUNKI Rys. nr 1 - Projekt zagospodarowania terenu Rys. nr 2 - Profil podłużny przyłącza i instalacji gazu MIASTOPROJEKT CZĘSTOCHOWA Sp. z o. o Częstochowa, ul. Szymanowskiego 15 tel./fax

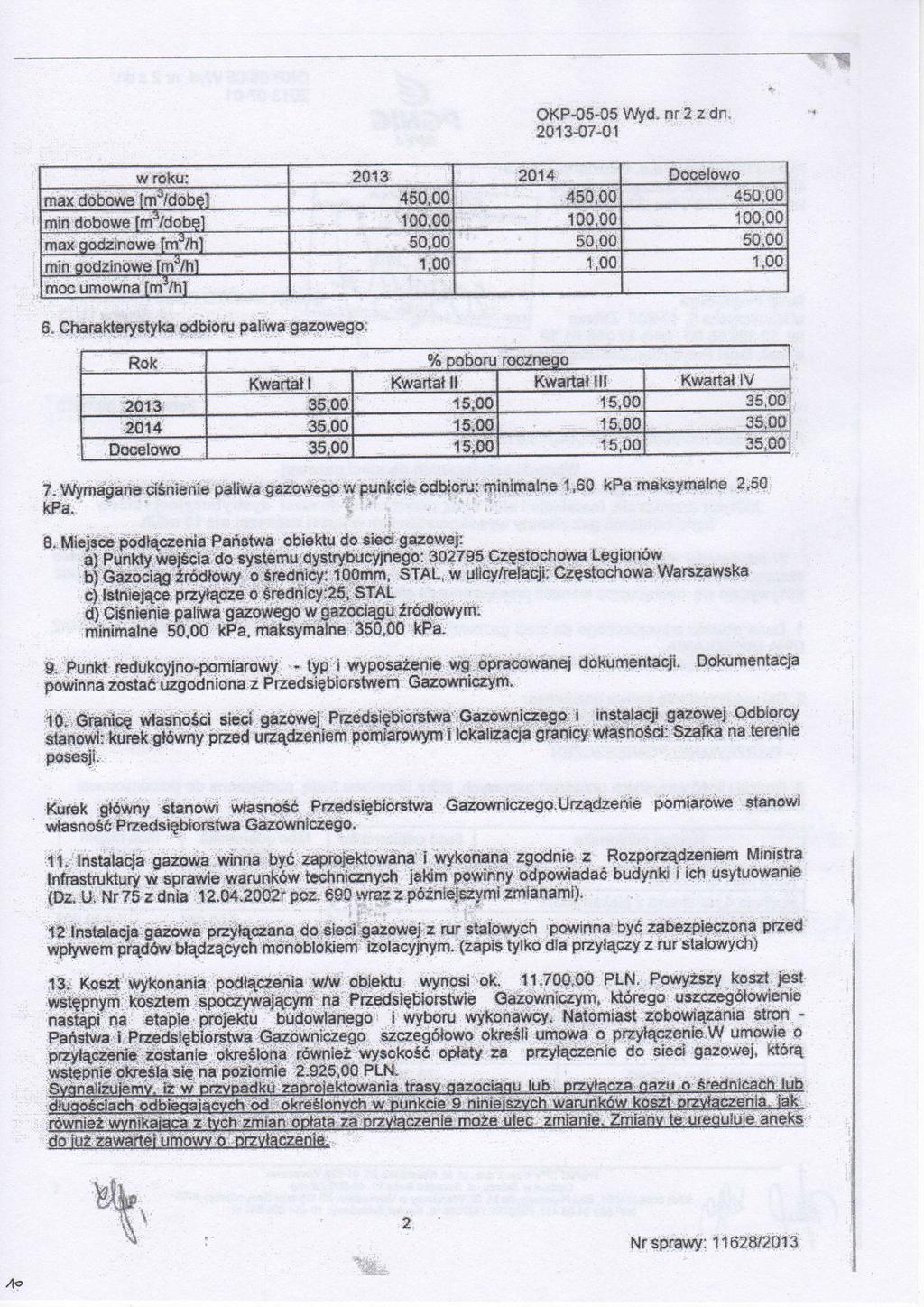

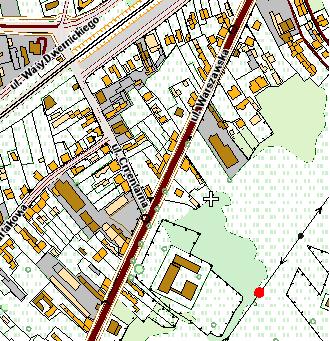

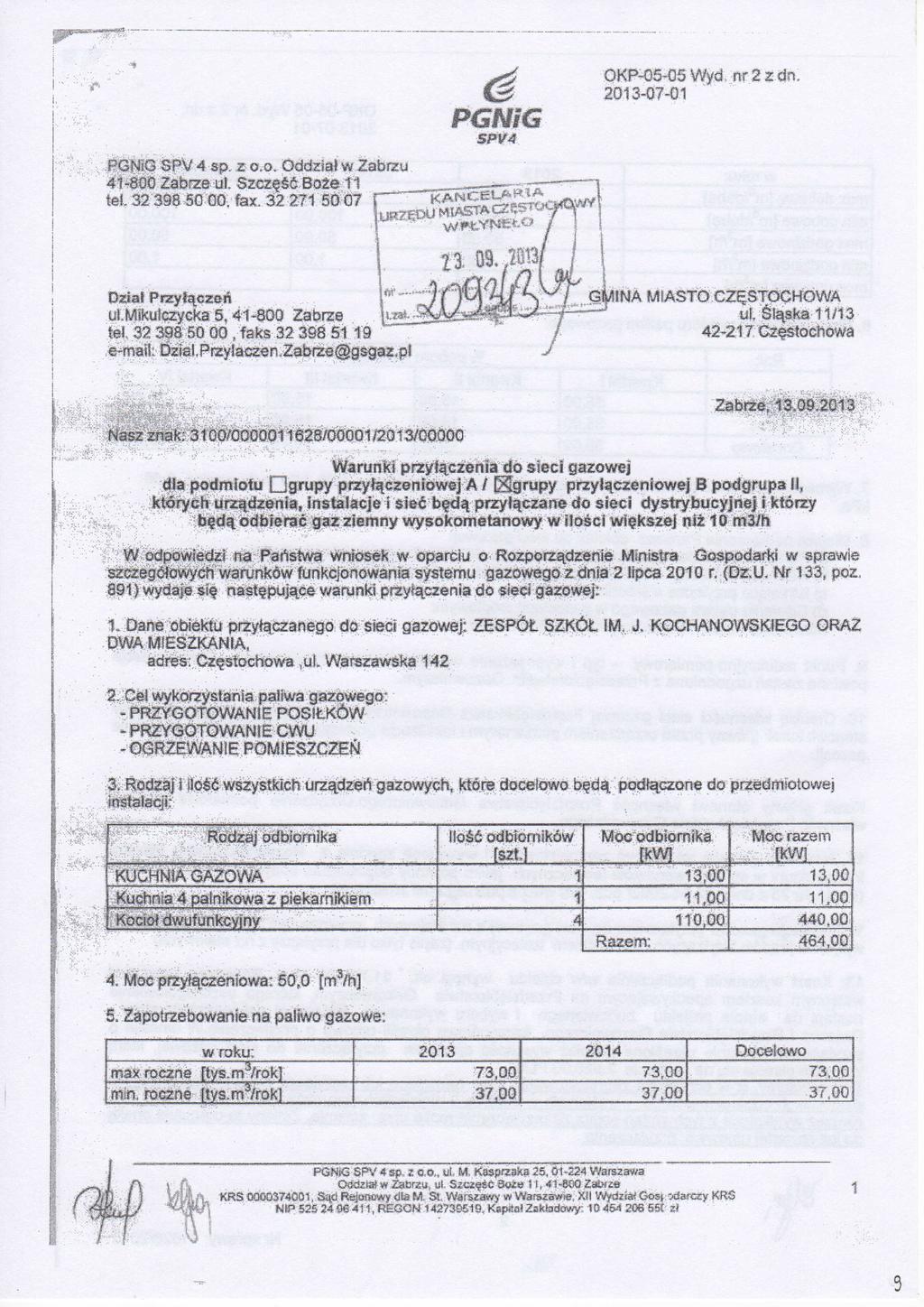

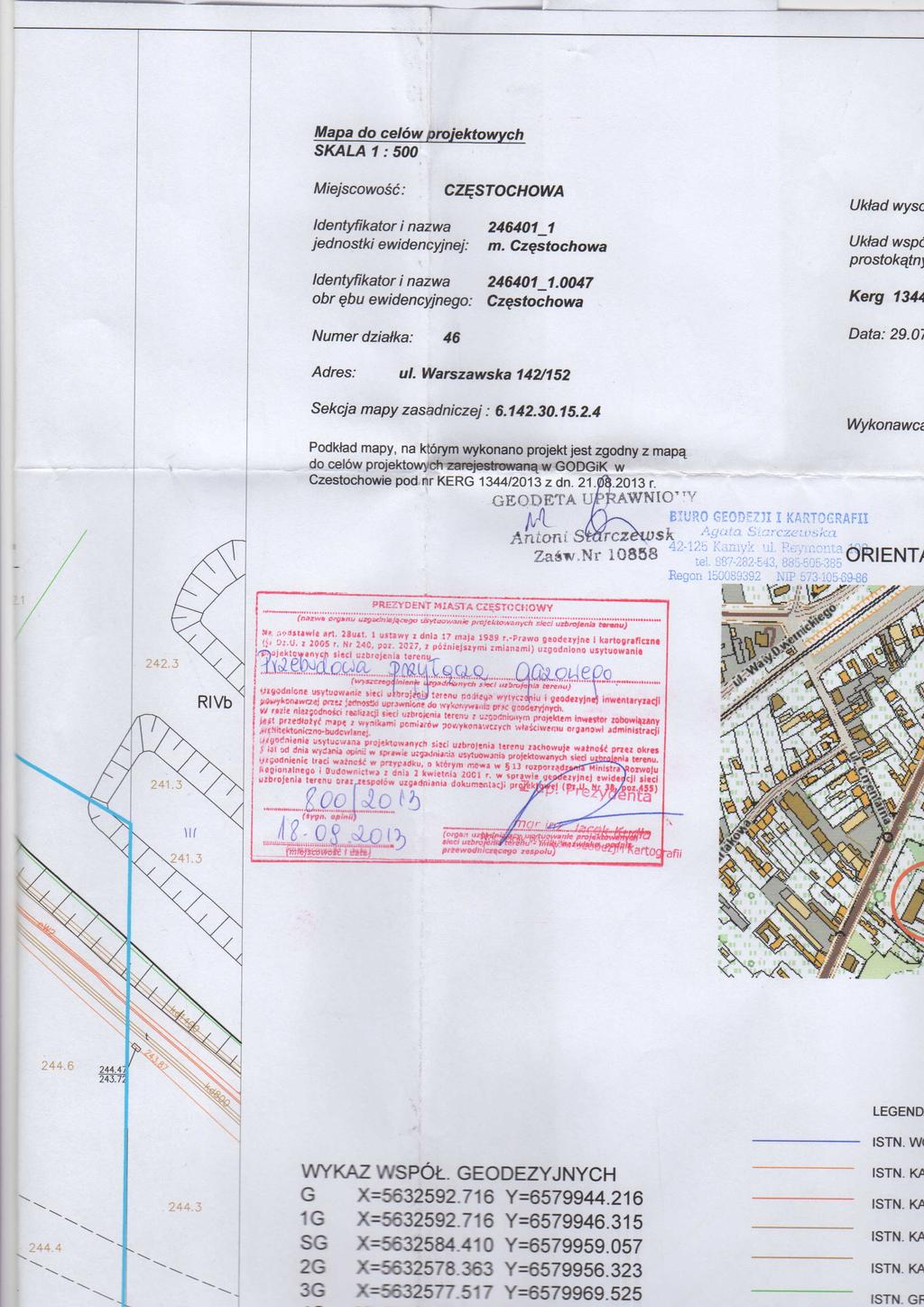

3 PROJEKT PRZEBUDOWY ODCINKA PRZYŁĄCZA, UKŁADU POMIAROWEGO I FRAGMENTU INSTALACJI GAZOWEJ ZESPÓŁ SZKÓŁ IM. J. KOCHANOWSKIEGO W CZĘSTOCHOWIE, UL. WARSZAWSKA 142/152 I. OPIS TECHNICZNY 1. Podstawa opracowania - umowa nr 423/PW/2013, - projekt architektoniczno budowlany budynku, - mapa do celów projektowych, - uzgodnienia branżowe, - obowiązujące przepisy i normy, - uzgodnienia z inwestorem. 2. Przedmiot opracowania Przedmiotem opracowania była przebudowa przyłącza gazu dla budynku Zespół Szkół im. J. Kochanowskiego w Częstochowie, ul. Warszawska 142/152. Przedmiotowa przebudowa przyłącza wymusiła również, potrzebę przeprojektowania fragmentu instalacji gazowej. 3. Istniejące uzbrojenie terenu Teren inwestycji jest uzbrojony w wodociągi, gazociągi, ciepłociągi, kable elektryczne i telefoniczne oraz, kanalizację sanitarną i deszczową. 4. Przeszkody na trasie projektowanego uzbrojenia Przeszkodą na trasie przeprojektowywanego przyłącza jest istniejące uzbrojenie w postaci kanalizacji deszczowej i kabli telefonicznych. Wykonawca zobowiązany jest w miejscu skrzyżowania istniejącego uzbrojenia z projektowanym do wykonania przekopu kontrolnego, potwierdzającego stan przyjęty w projekcie, na podstawie mapy sytuacyjno - wysokościowej. W przypadku napotkania uzbrojenia nie naniesionego na planach i profilach należy powiadomić autora projektu i inspektora nadzoru celem ustalenia sposobu zabezpieczenia i usunięcia kolizji. Wszystkie przeszkody na trasie należy zabezpieczyć przed ich uszkodzeniem. Na skrzyżowaniach kabli teletechnicznych z przebudowywanym przyłączem na kablach zamontować dwudzielne rury ochronne z tworzyw sztucznych. 5. Opis rozwiązań technologicznych 5.1. Trasa Całość inwestycji zaprojektowano w obrębie dz. o nr ewid. 46 obręb 47, będącą własnością inwestora. Trasę uzbrojenia wytyczyć w oparciu o rys. nr Opis zastosowanych rozwiązań Przebudowa przyłącza gazu polega na zmianie lokalizacji zestawu istniejących układów pomiarowych ze ściany budynku na układ wolnostojący składający się z trzech niezależnych skrzynek gazomierzowych, z uwagi na planowane w przyszłości roboty dociepleniowe. Zaprojektowano trzy skrzynki gazomierzowe: - dla opomiarowania szkoły skrzynka wyposażona w kurek główny 25mm, reduktor FE25, gazomierz M40-43, - dla opomiarowania mieszkania M1 - skrzynka wyposażona w kurek główny 25mm,reduktor FE25, gazomierz G4, MIASTOPROJEKT CZĘSTOCHOWA Sp. z o. o Częstochowa, ul. Szymanowskiego 15 tel./fax

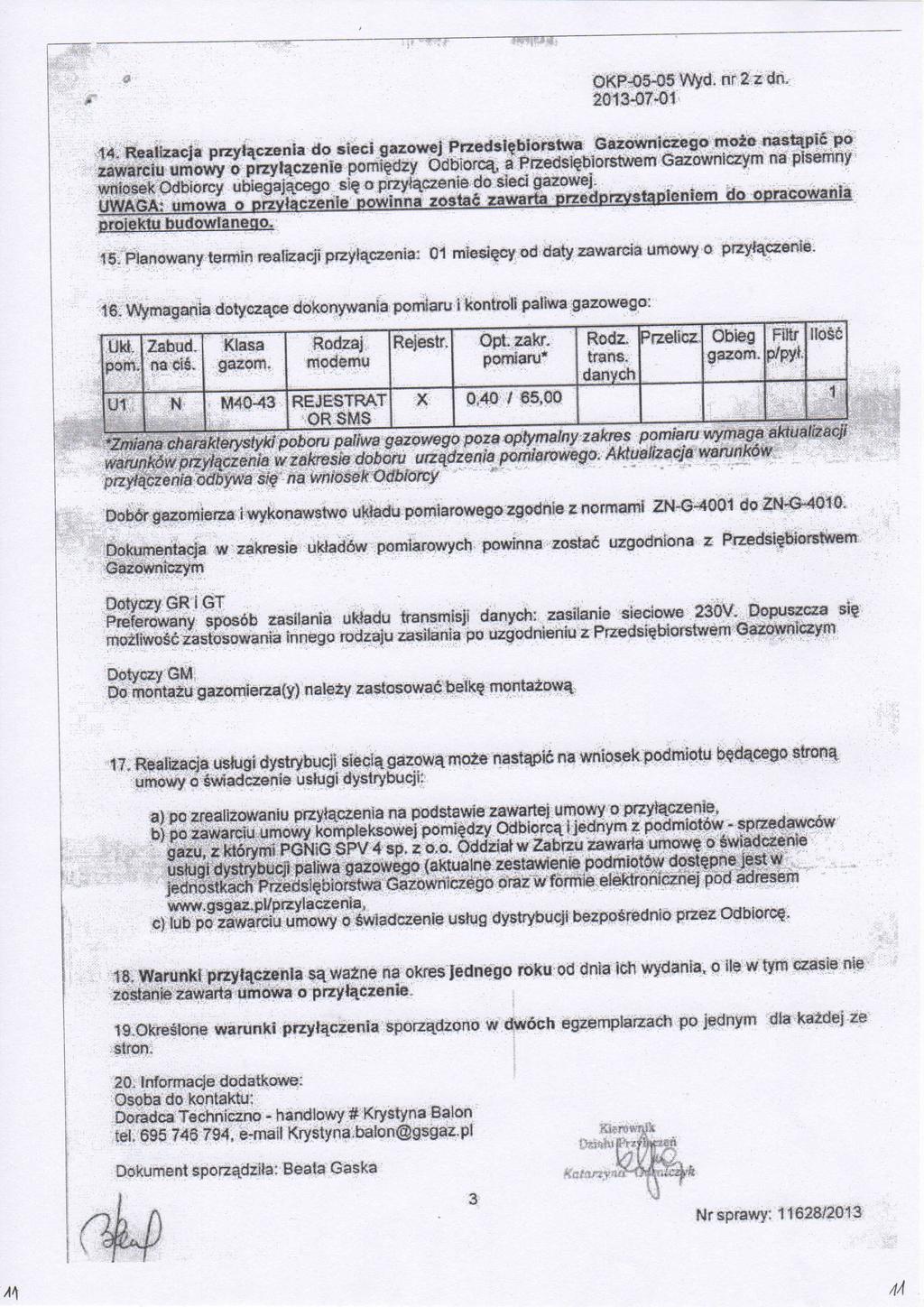

4 PROJEKT PRZEBUDOWY ODCINKA PRZYŁĄCZA, UKŁADU POMIAROWEGO I FRAGMENTU INSTALACJI GAZOWEJ ZESPÓŁ SZKÓŁ IM. J. KOCHANOWSKIEGO W CZĘSTOCHOWIE, UL. WARSZAWSKA 142/152 - dla opomiarowania mieszkania M2 - skrzynka wyposażona w kurek główny 25mm,reduktor FE25, gazomierz G4. Do montażu gazomierzy zastosować belkę montażową. Nowe atestowane skrzynki gazomierzowe metalowe, wentylowane z daszkiem zamontować na wysokości 1,0m od poziomu gruntu w miejscu wskazanym na załączonych rysunkach, na stalowym stelażu z kątownika hutniczego 50x50x5mm. Nogi stelaża zabetonować w sposób zapewniający jego stabilność. Całość zabezpieczyć antykorozyjnie. Przebudowywany odcinek przyłącza wykonać z rur stalowych przewodowych bez szwu, zgodnych z normą PN-EN kl. A o średnicy 25mm łączonych poprzez spawanie izolowanych taśmą Denso kl. C30. W związku ze zmianą lokalizacji układów pomiarowych należy przebudować fragmenty instalacji gazu po trasach wyznaczonych na załączonych rysunkach: - szkoła: - instalacja do kuchni z rur stalowych przewodowych bez szwu, zgodnych normą PN-EN kl. A o średnicy 25mm łączonych poprzez spawanie izolowanych taśmą Denso kl. C30; - instalacja do kotłowni z rur z PE100 RC SDR 11 75/6,8mm w jednolitym kolorze pomarańczowym zgodnych z normą PN-EN-1555 i warunkami zawartymi w PAS 1075 zgrzewanych doczołowo; - mieszkanie M1 - instalacja z rur stalowych przewodowych bez szwu, zgodnych normą PN-EN kl. A o średnicy 25mm łączonych poprzez spawanie izolowanych taśmą Denso kl. C30; - mieszkanie M2 - instalacja z rur stalowych przewodowych bez szwu, zgodnych normą PN-EN kl. A o średnicy 25mm łączonych poprzez spawanie izolowanych taśmą Denso kl. C30. Przewód gazowy zabezpieczyć rurą ochronną z PE 125/11,4 i 50/4,6mm. Przewód gazowy montować osiowo w rurze ochronnej na polietylenowych płozach. Jako uszczelnienie końców rury ochronnej zastosować manszety. Wszystkie szczegóły wykonania przyłącza i instalacji przedstawiono na załączonych rysunkach Sposób montażu Istniejący przewód należy zastąpić przewodem projektowanym po nowej trasie przedstawionej na rys. nr 1. Kolejność robót - przyłącze: wykonać wykop pod projektowaną przebudowę przyłącza na głębokości określoną w na rys. nr 2; wykonać układkę rur przewodowych, zamontować skrzynki gazomierzowe z uzbrojeniem, odciąć i odgazować istniejący odcinek przeznaczony do wyłączenia, wykonać połączenie projektowanego odcinka z istniejącym, wykonać próbę szczelności; wykonać obsypkę rury, ułożyć taśmę lokalizacyjną, zasypać wykop. Roboty, których kolejność przedstawiono powyżej winny być wykonane przez firmę posiadającą stosowne uprawnienia zweryfikowane przez odpowiednią jednostkę GSG Sp. z o.o. Po wykonaniu i odbiorze przyłącza analogicznie przystąpić do budowy instalacji. MIASTOPROJEKT CZĘSTOCHOWA Sp. z o. o Częstochowa, ul. Szymanowskiego 15 tel./fax

5 PROJEKT PRZEBUDOWY ODCINKA PRZYŁĄCZA, UKŁADU POMIAROWEGO I FRAGMENTU INSTALACJI GAZOWEJ ZESPÓŁ SZKÓŁ IM. J. KOCHANOWSKIEGO W CZĘSTOCHOWIE, UL. WARSZAWSKA 142/ Próba szczelności Próbę szczelności przyłącza gazowego należy wykonać zgodnie z Rozporządzeniem Ministra Gospodarki z r. W sprawie warunków technicznych jakim powinny odpowiadać sieci gazowe Dz.U. Nr 97 z dnia r. Przed wykonaniem próby szczelności przyłącze musi być oczyszczone od wewnątrz poprzez przedmuchanie. Próbę szczelności odbiera komisja w składzie: przedstawiciel dostawcy gazu, wykonawca gazociągu, kierownik budowy Oznakowanie przewodów Na warstwę obsypki około 20cm ułożyć taśmę znakującą w kolorze żółtym. Oznakowanie przewodów gazowych winno być zgodne z ZN-G Zestawienie materiałów Lp Materiały Ilość Producent Rura z PE100 RC SDR 11 75/6,8mm w jednolitym kolorze pomarańczowym zgodnych z normą PN-EN i warunkami zawartymi w PAS 1075 Atestowana skrzynka gazomierzowa metalowa, wentylowana z daszkiem Uzbrojenie skrzynki gazowej kurek główny 25mm reduktor FE25, gazomierz (M40 lub G4), kształtki stalowe Rura stalowa przewodowa bez szwu, - wg normy PN- EN kl. A o średnicy 25mm izolowanych taśmą Denso kl. C30 Rura stalowa przewodowa bez szwu, - wg normy PN- EN kl. A o średnicy 65mm izolowanych taśmą Denso kl. C30 69,0mb 3szt. 3kpl. Typ handlowy Typ handlowy Typ handlowy 51,0m Typ handlowy 1,0m Typ handlowy 6 Rura ochronna PE o średnicy Ø50/4,6mm 15,0m Typ handlowy 7 Rura ochronna PE o średnicy Ø125/11,4mm 29,0m Typ handlowy 8 Taśma ostrzegawcza z tworzywa sztucznego - żółta, bez wkładki metalizowanej (szer. 30cm) 106,0m Typ handlowy 9 Manszety Ø50/25 6szt. Typ handlowy 10 Manszety Ø100/65 6szt. Typ handlowy 11 Kolano 90º-stalowe do spawania Ø25 8szt. Typ handlowy 12 Trójnik Ø25/25 -stalowy do spawania 2szt. Typ handlowy 13 Trójnik Ø65/25 -stalowy do spawania 1szt. Typ handlowy 14 Połączenie PE/STAL 65/75/6,8mm 2szt. Typ handlowy MIASTOPROJEKT CZĘSTOCHOWA Sp. z o. o Częstochowa, ul. Szymanowskiego 15 tel./fax

6 PROJEKT PRZEBUDOWY ODCINKA PRZYŁĄCZA, UKŁADU POMIAROWEGO I FRAGMENTU INSTALACJI GAZOWEJ ZESPÓŁ SZKÓŁ IM. J. KOCHANOWSKIEGO W CZĘSTOCHOWIE, UL. WARSZAWSKA 142/ Roboty ziemne Roboty ziemne w większości wykonywane będą sprzętem mechanicznym. Szerokość wykopów ok. 1,0m. Zakłada się umocnienie wykopu szalunkiem. W miejscach zbliżenia do innego uzbrojenia przekopy kontrolne należy wykonać ręcznie. Przy wykonywaniu wykopów nie wolno dopuścić do przekroczenia projektowanej głębokości wykopu. Roboty wykopowe prowadzić tak, aby zabezpieczyć wykop przed napływem wód opadowych. Dla posadowienia rurociągów należy wykonać podsypkę z piasku o grubości nie mniejszej jak 10cm i zagęszczeniu 95%. Materiał podsypki powinien spełniać następujące wymagania: nie powinien zawierać cząstek o wymiarach większych niż 20mm, nie może być zmrożony, nie może zawierać żadnych ostrych kamieni i innych przedmiotów, które mogłyby spowodować uszkodzenie rury. Powierzchnia zagęszczonego piasku w obrębie kąta 90 powinna mieć dno wyprofilowane zgodnie z projektowanym spadkiem i stanowić podłoże nośne dla rury. Zasypka ułożonego przewodu składa się z dwóch warstw: warstwy ochronnej rury o wysokości 20cm ponad wierzch, warstwy do powierzchni terenu. Zasypkę prowadzić trzema etapami: etap I - wykonanie warstwy ochronnej - obsypka rury - wykonać z piasku sypkiego bez grud i kamieni. Obsypkę należy zagęszczać z zachowaniem szczególnej ostrożności etap II z uwagi na kruchość materiału, z którego wykonane są rury; - wykonanie obsypki w miejscach połączeń po próbie szczelności rur na złączach; etap III - zasypka wykopu gruntem rodzimym z jednoczesnym zagęszczeniem oraz rozbiórkę zabezpieczenia ściany. Zasypkę wykopu powyżej obsypki wykonuje się warstwami z gruntu rodzimego, z wyjątkiem gruntów spoistych z jednoczesnym zagęszczeniem. Wskaźnik zagęszczenia gruntu Js=1, Przepisy BHP Roboty prowadzić zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. nr 47 poz. 401). 8. Uwagi 1. Wszystkie zastosowane materiały i urządzenie powinny posiadać atest dopuszczania do eksploatacji wydany przez właściwie organy państwowe upoważnione do wydawania takiego świadectwa. 2. Poinformować zainteresowane przedsiębiorstwa i instytucje o rozpoczęciu robót budowlanych. 3. Teren budowy oznakować i zabezpieczyć. 4. Roboty budowlane powinny spełniać wymagania - Jednolite zasady projektowania, budowy i odbioru gazociągów w PGNiG SPV 4 SP. ZO.O. Oddział w Zabrzu wydanie nr 5. MIASTOPROJEKT CZĘSTOCHOWA Sp. z o. o Częstochowa, ul. Szymanowskiego 15 tel./fax

7 PROJEKT PRZEBUDOWY ODCINKA PRZYŁĄCZA, UKŁADU POMIAROWEGO I FRAGMENTU INSTALACJI GAZOWEJ ZESPÓŁ SZKÓŁ IM. J. KOCHANOWSKIEGO W CZĘSTOCHOWIE, UL. WARSZAWSKA 142/152 II. INFORMACJA BIOZ 1. Zakres robót dla całego zamierzenia budowlanego Inwestycja polega na przebudowa przyłącza i zewnętrznej instalacji gazu dla budynku Zespół Szkół im. J. Kochanowskiego w Częstochowie, ul. Warszawska 142/ Wykaz istniejących obiektów podlegających adaptacji lub rozbiórce Teren objęty inwestycją stanowi działkę szkolną i jest uzbrojony w: wodociągi, gazociągi, ciepłociągi, kable elektryczne i telefoniczne oraz, kanalizację sanitarną i deszczową. 3. Elementy zagospodarowania, które mogą stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi Na terenie objętym inwestycją elementami, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi jest istniejąca infrastruktura kablowa i gazociągi. Materiały wykorzystywane do budowy nie wydzielają substancji szkodliwych dla zdrowia ludzi. Są trwałe i wytrzymałe dla przewidywanego ruchu. 4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych ich skala i rodzaje oraz miejsce i czas ich wystąpienia 1. Uszkodzenie istniejącego uzbrojenia (kabel elektroenergetyczny, gazociąg) przy pracach ziemnych. 2. Uderzenia i przygniecenia (transport i prace wykopowe). 3. Wpadnięcie pracownika lub innej osoby czy pojazdu do wykopu spowodowane złym oznakowaniem i oświetleniem terenu, brakiem właściwych dojść do stanowisk pracy. 4. Porażenie prądem w sytuacji braku wyznaczonej strefy niebezpiecznej w pobliżu linii energetycznej (należy zachować szczególną ostrożność przy pracach prowadzonych w niebezpiecznej odległości od linii energetycznych). 5. Oberwanie się ścian wykopu spowodowane brakiem zabezpieczenia lub niewłaściwym zabezpieczeniem ścian (należy przewidzieć pełne umocnienie ścian traktując wykopy jako wąsko przestrzenne). 6. Spadanie brył ziemi i innych materiałów na pracujących w wykopie spowodowane niewłaściwym umocnieniem ścian, niewłaściwym składowaniem materiałów lub zbyt dużą głębokością wykopu do bezpośredniego wyrzutu urobku przy braku pośredniego miejsca przerzutu w górę. 7. Zaprószenie i zachlapanie oczu. 5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do robót Przed przystąpieniem do robót pracownicy powinni zostać przeszkoleni w zakresie występowania zagrożeń oraz w zakresie przepisów BHP, wyposażeni w odzież ochronną oraz poinstruowani o konieczności stosowania środków ochrony osobistej. Pracownik w zeszycie szkoleń stanowiskowych potwierdza udział w instruktażu własnoręcznym podpisem. MIASTOPROJEKT CZĘSTOCHOWA Sp. z o. o Częstochowa, ul. Szymanowskiego 15 tel./fax

8 PROJEKT PRZEBUDOWY ODCINKA PRZYŁĄCZA, UKŁADU POMIAROWEGO I FRAGMENTU INSTALACJI GAZOWEJ ZESPÓŁ SZKÓŁ IM. J. KOCHANOWSKIEGO W CZĘSTOCHOWIE, UL. WARSZAWSKA 142/ Stosowanie środków ochrony indywidualnej Do ochrony oczu stosować okulary ochronne. Z odzieży ochronnej stosować kurtki przeciwdeszczowe i rękawice ochronne. Przy pracy w głębokim wykopie i zagrożeniu spadającymi z góry elementami koniecznie stosować kaski ochronne. 7. Nadzór nad pracami szczególnie niebezpiecznymi Do wykonywania prac szczególnie niebezpiecznych kierownik wyznaczy osoby odpowiedzialne za kierowanie tymi robotami. Ustali zakres robót, kolejność ich wykonywania oraz szczegółowe warunki BHP. 8. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń W przypadku wystąpienia zagrożenia należy natychmiast przerwać pracę, odsunąć się z zagrożonego miejsca i poinformować osoby znajdujące się w rejonie zagrożenia. Powiadomić kierownika o zaistniałym zdarzeniu. W sytuacji zaistnienia wypadku należy udzielić poszkodowanym pierwszej pomocy, zabezpieczyć miejsce wypadku. W przypadku pożaru powiadomić Straż Pożarną, przystąpić do akcji gaszenia przy użyciu podręcznego sprzętu gaśniczego, a po przyjeździe jednostki podporządkować się kierującemu akcją. Istniejące drogi w tym rejonie zapewniają dojazd straży pożarnej w razie zagrożenia. Prace należy prowadzić zgodnie z przepisami BHP, odpowiednimi normami i warunkami technicznymi wykonania i odbioru robót. Roboty ziemne i budowlane prowadzone będą w terenie, na którym mogą przebywać osoby postronne. Dlatego też teren budowy, winien być oznakowany, ogrodzony i od zmierzchu do świtu i przy złej widoczności odpowiednio oświetlony. Budowa realizowana będzie wg projektu budowlanego. Nie wolno sytuować stanowisk pracy, składowisk materiałów lub maszyn i urządzeń budowlanych bezpośrednio pod napowietrznymi liniami elektroenergetycznymi lub w odległości mniejszej niż: 3m dla linii o napięciu znamionowym 1kV; 5m dla linii o napięciu znamionowym 1kV > x 15kV; W przypadku wykonywania robót przy użyciu żurawi lub urządzeń załadowczo-wyładowczych zachować należy ww. odległości mierzone od najbardziej zewnętrznej linii napowietrznej do najdalej wysuniętego punktu urządzenia wraz z ładunkiem. Zabrania się też podchodzenie do transportowanego ładunku znajdującego się w położeniu wyższym niż 0,5m ponad miejscem ułożenia. Nie wolno rzucać elementów infrastruktury, a w czasie transportu należy je zabezpieczyć przed przesunięciem. Projektant: mgr inż. Paweł RAJCA upr. nr SLK/0283/PWOS/04 w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych MIASTOPROJEKT CZĘSTOCHOWA Sp. z o. o Częstochowa, ul. Szymanowskiego 15 tel./fax

9 PROJEKT PRZEBUDOWY ODCINKA PRZYŁĄCZA, UKŁADU POMIAROWEGO I FRAGMENTU INSTALACJI GAZOWEJ ZESPÓŁ SZKÓŁ IM. J. KOCHANOWSKIEGO W CZĘSTOCHOWIE, UL. WARSZAWSKA 142/152 Sprawdzający: dr inż. Zdzisława KULIK - DZIEDZIELA upr. nr GT.V-63/183/75 w spec. instalacyjno - inżynieryjnej w zakresie sieci sanitarnych upr. nr 63/129/76 w spec. instalacyjno - inżynieryjnej w zakresie instalacji sanitarnych Częstochowa, listopad 2013 r. MIASTOPROJEKT CZĘSTOCHOWA Sp. z o. o Częstochowa, ul. Szymanowskiego 15 tel./fax
