SYSTEM 2000 Zasuwa E2 z kołnierzem i kielichem do rur PE i PVC, PN 10 PN 16

Transkrypt

1 Zasuwa E2 z kołnierzem i kielichem do rur PE i PVC, PN PN Cechy konstrukcyjne Nr kat. 4041E2 Miękkouszczelniająca zasuwa klinowa równoprzelotowa Z kielichami wciskowymi do połączenia wytrzymałego na rozciąganie z rurami PE i PVC Kołnierze wymiarowane i owiercone zgodnie z EN 92-2 EN 92-2 PN standard; EN 92-2 PN od DN 200 do DN 300 proszę podać w zamówieniu inne wykonania na zapytanie Jedna obudowa dla kilku średnic 0%-owa przydatność do napędów elektromechanicznych Dzięki standardowej pokrywie możliwe jest proste wyposażenie we wskaźnik położenia lub napęd elektromechaniczny (od DN 50 do DN 200) Możliwość montażu wskaźnika położenia lub nadstawki z napędem elektromechanicznym, po wymianie kołnierza centrującego (od DN 250 do DN 300) Wykonanie standardowe: bez kółka ręcznego i obudowy Wykonanie specjalne: na zapytanie Oferta uzupełniająca Odpowiadające wyposażenie: patrz str. F 1/2 Kółko ręczne nr kat. 700 Obudowy sztywna nr kat. 9000E2 teleskopowa nr kat. 9500E2 Wskaźnik położenia do obudów teleskopowych nr kat Skrzynki uliczne sztywna nr kat teleskopowa nr kat Płyty podkładowe nr kat. 343, nr kat. 343T Adapter pod napęd elektromechaniczny nr kat. 630E2 Osłona czopa nr kat. 2156, nr kat. 2157, nr kat. 215 Przedłużacz wrzeciona nr kat. 720, nr kat. 725 Napęd elektromechaniczny nr kat Wskaźnik położenia nr kat. 2170E2 Śruby z nakrętkami nr kat., nr kat. 30, nr kat. 40 HAWAK stojaki kolumnowe nr kat. 994, nr kat. 995 Uszczelki płaskie nr kat. 3390, nr kat Nr kat. PN E Średnica nominalna/dn Rura Ø A mm F 2/5 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

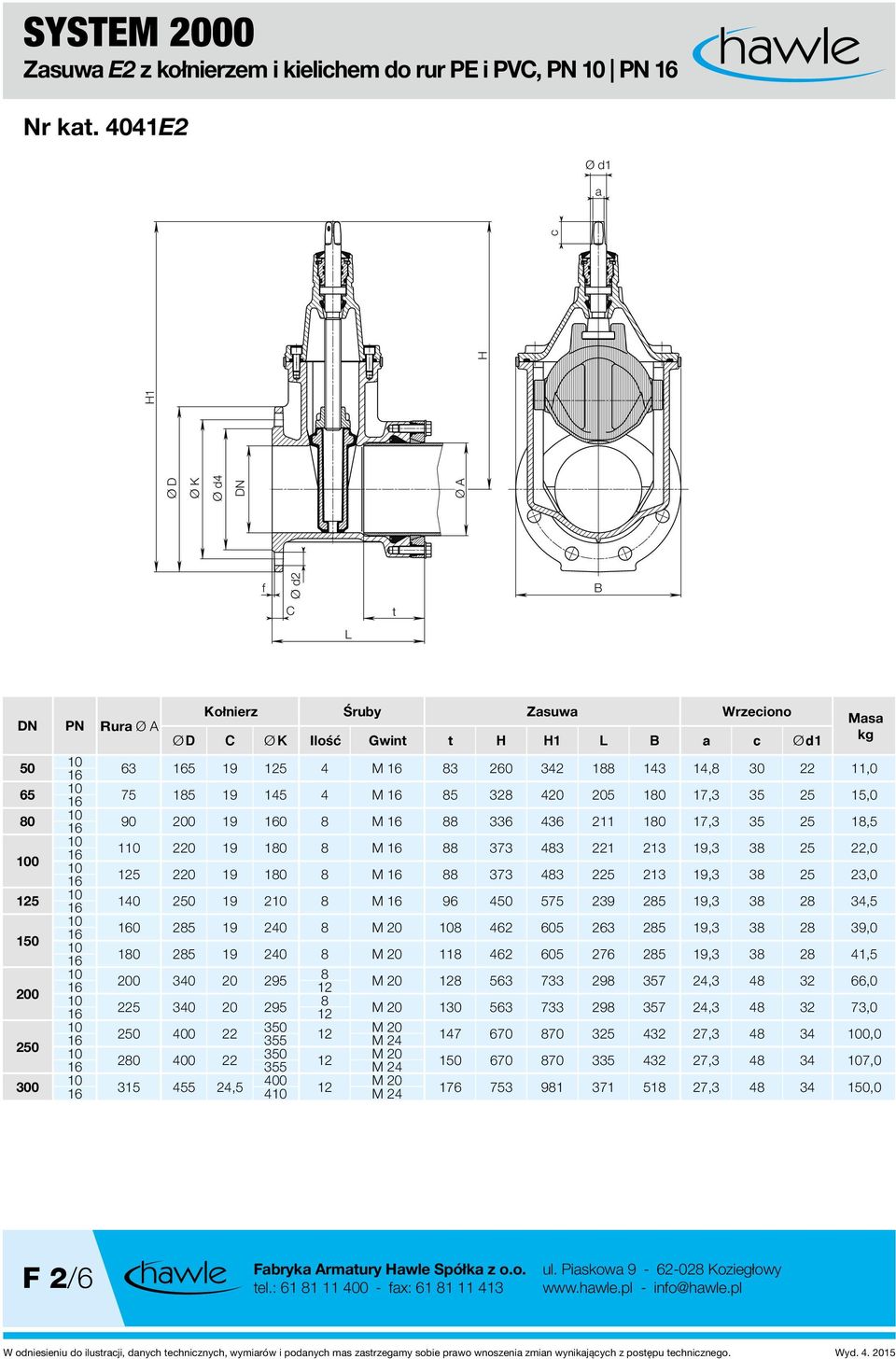

2 Zasuwa E2 z kołnierzem i kielichem do rur PE i PVC, PN PN Nr kat. 4041E2 Ø d1 a Ø D Ø K Ø d4 Ø d2 DN Ø A H1 H c f B C t L DN PN Rura Ø A Kołnierz Śruby Zasuwa Wrzeciono Ø D C Ø K Ilość Gwint t H H1 L B a c Ø d M , , M , , M , , M , , M , , M , , M , , M , , M , , M , , M 20 M , , M 20 M , , , M 20 M , ,0 Masa kg F 2/6 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

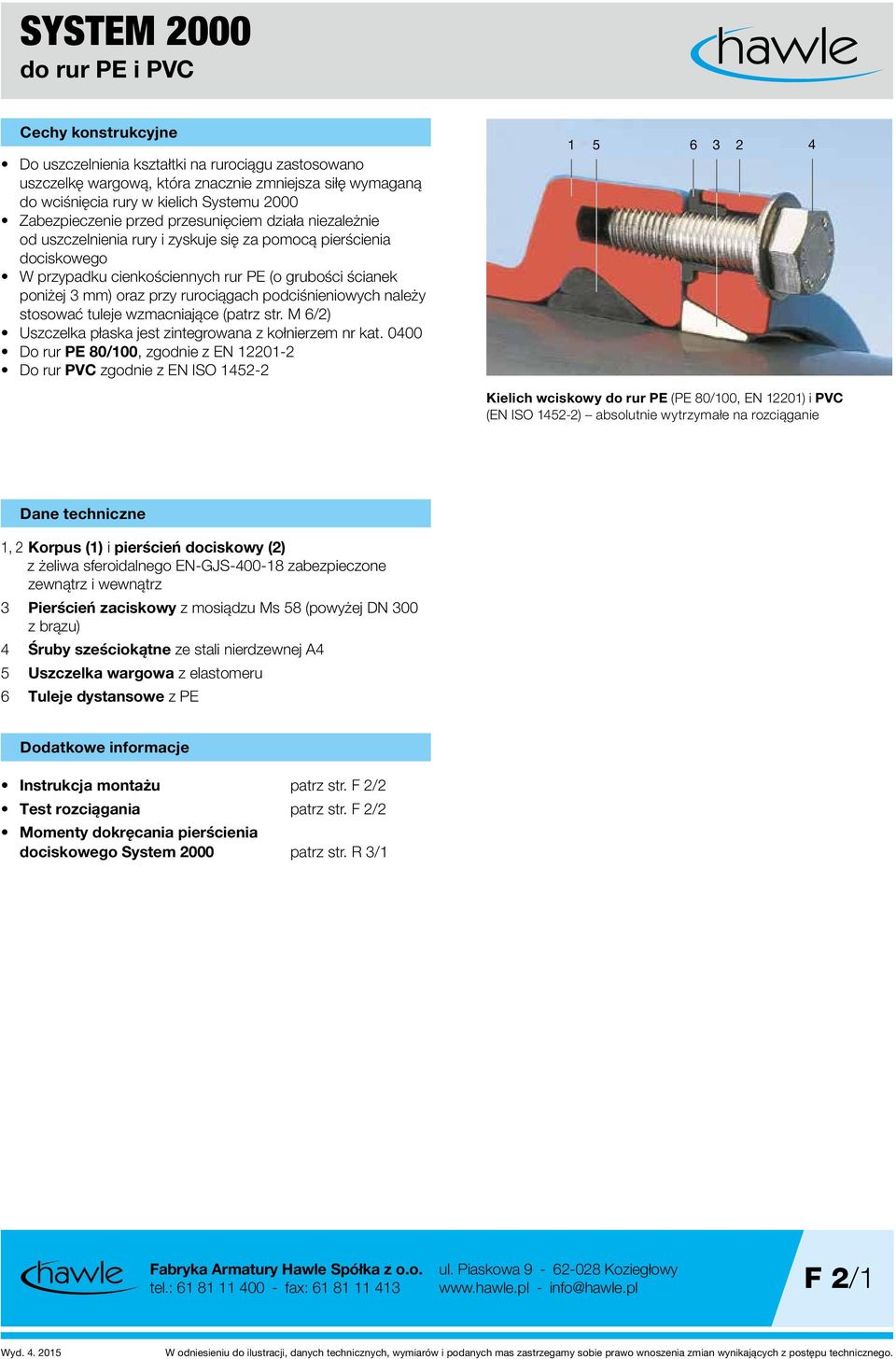

3 do rur PE i PVC Cechy konstrukcyjne Do uszczelnienia kształtki na rurociągu zastosowano uszczelkę wargową, która znacznie zmniejsza siłę wymaganą do wciśnięcia rury w kielich Systemu 2000 Zabezpieczenie przed przesunięciem działa niezależnie od uszczelnienia rury i zyskuje się za pomocą pierścienia dociskowego W przypadku cienkościennych rur PE (o grubości ścianek poniżej 3 mm) oraz przy rurociągach podciśnieniowych należy stosować tuleje wzmacniające (patrz str. M 6/2) Uszczelka płaska jest zintegrowana z kołnierzem nr kat Do rur PE 0/0, zgodnie z EN Do rur PVC zgodnie z EN ISO Kielich wciskowy do rur PE (PE 0/0, EN 201) i PVC (EN ISO ) absolutnie wytrzymałe na rozciąganie Dane techniczne 1, 2 Korpus (1) i pierścień dociskowy (2) z żeliwa sferoidalnego EN-GJS zabezpieczone zewnątrz i wewnątrz 3 Pierścień zaciskowy z mosiądzu Ms 5 (powyżej DN 300 z brązu) 4 Śruby sześciokątne ze stali nierdzewnej A4 5 Uszczelka wargowa z elastomeru 6 Tuleje dystansowe z PE Dodatkowe informacje Instrukcja montażu patrz str. F 2/2 Test rozciągania patrz str. F 2/2 Momenty dokręcania pierścienia dociskowego System 2000 patrz str. R 3/1 F 2/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

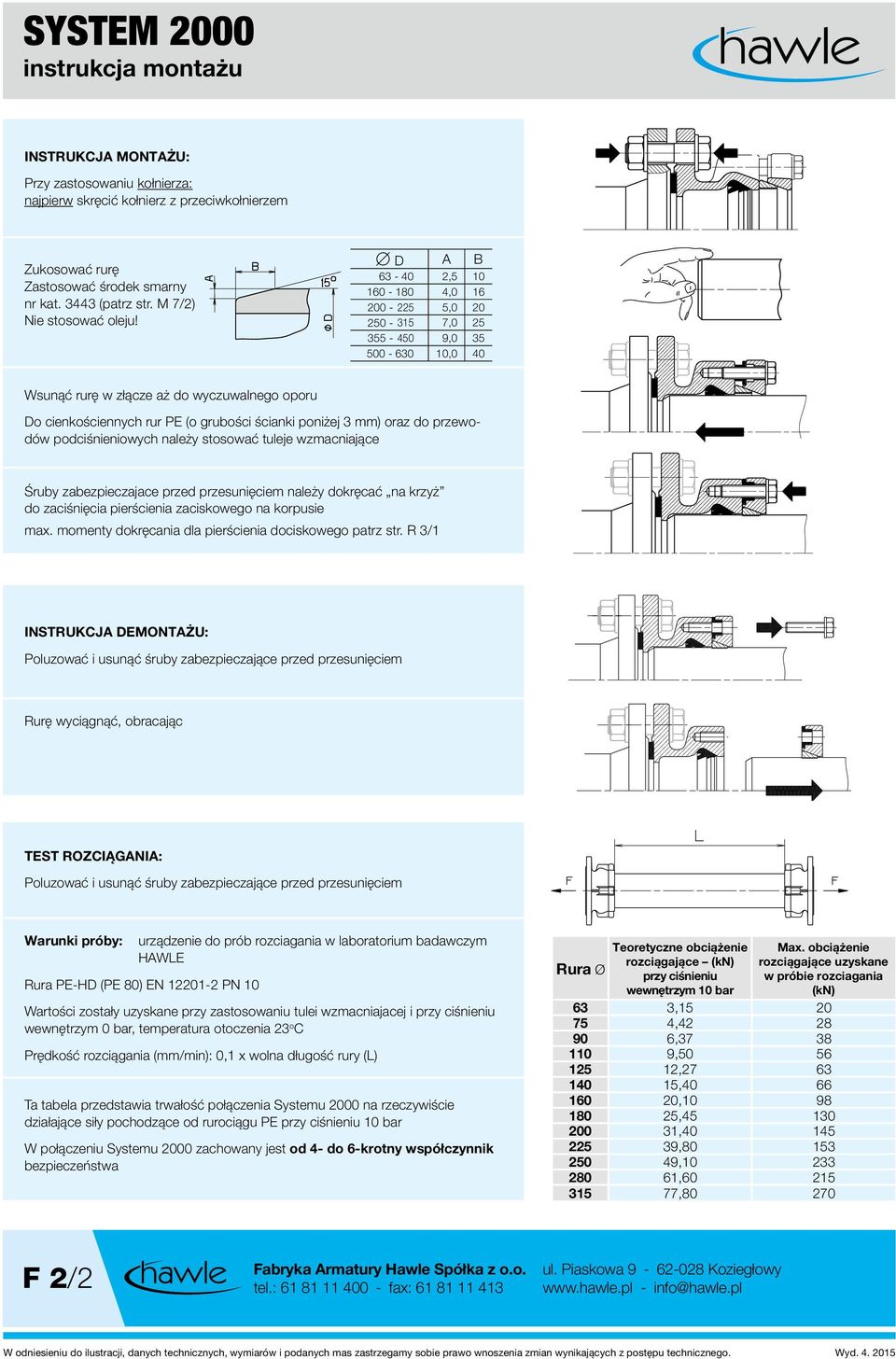

4 instrukcja montażu INSTRUKCJA MONTAŻU: Przy zastosowaniu kołnierza: najpierw skręcić kołnierz z przeciwkołnierzem Zukosować rurę Zastosować środek smarny nr kat (patrz str. M 7/2) Nie stosować oleju! D A B , , , , , ,0 40 Wsunąć rurę w złącze aż do wyczuwalnego oporu Do cienkościennych rur PE (o grubości ścianki poniżej 3 mm) oraz do przewodów podciśnieniowych należy stosować tuleje wzmacniające Śruby zabezpieczajace przed przesunięciem należy dokręcać na krzyż do zaciśnięcia pierścienia zaciskowego na korpusie max. momenty dokręcania dla pierścienia dociskowego patrz str. R 3/1 INSTRUKCJA DEMONTAŻU: Poluzować i usunąć śruby zabezpieczające przed przesunięciem Rurę wyciągnąć, obracając TEST ROZCIĄGANIA: Poluzować i usunąć śruby zabezpieczające przed przesunięciem Warunki próby: urządzenie do prób rozciagania w laboratorium badawczym HAWLE Rura PE-HD (PE 0) EN PN Wartości zostały uzyskane przy zastosowaniu tulei wzmacniajacej i przy ciśnieniu wewnętrzym 0 bar, temperatura otoczenia 23 o C Prędkość rozciągania (mm/min): 0,1 x wolna długość rury (L) Ta tabela przedstawia trwałość połączenia Systemu 2000 na rzeczywiście działające siły pochodzące od rurociągu PE przy ciśnieniu bar W połączeniu Systemu 2000 zachowany jest od 4- do 6-krotny współczynnik bezpieczeństwa Rura Ø Teoretyczne obciążenie rozciągające (kn) przy ciśnieniu wewnętrzym bar Max. obciążenie rozciągające uzyskane w próbie rozciagania (kn) 63 3, , , , , , , , , , , , ,0 270 F 2/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd

5 ZASUWY E2 I ARMATURA COMBI E2 przegląd Cechy konstrukcyjne Miękkouszczelniająca zasuwa klinowa, równoprzelotowa zgodna z EN 74-1 i EN 74-2 Zasuwa kołnierzowa Zasuwa z bosymi końcówkami Zasuwa wymienna Zasuwa System 2000 Zasuwa System BAIO Zasuwa do zgrzewania Combi-T, Combi-III, Combi-IV, HAWLE-COMBIFLEX Prowadzenie klina o wysokich właściwościach ślizgowych, optymalna konstrukcja zapewniająca minimalne zużycie i momenty obrotowe zamykania Nakrętka klina, przewymiarowanie długości gwintu pozwala na obciążenie dużym momentem obrotowym O-ringi, pierścienie rowkowe osadzone w materiale odpornym na korozję; do DN 200 możliwość wymiany uszczelek pod ciśnieniem (zgodnie z ISO 7259), od DN 250 wymiana przy braku ciśnienia Zabezpieczenie z PE chroniące podczas transportu i magazynowania Podkładki ślizgowe (od DN 50 do DN 200), łożysko toczne (od DN 250 do DN 600) zapewniające niskotarciowe łożyskowanie wrzeciona W 0% przydatne do zabudowy w ziemi Dane techniczne 1, 2, Korpus (1), pokrywa (2), kołnierz centrujący () z żeliwa sferoidalnego EN-GJS-400-1, zabezpieczone zewnątrz i wewnątrz antykorozyjnie (epoksydowane) wg wytycznych GSK (patrz str. 4) 3 Klin z żeliwa sferoidalnego EN-GJS z nawulkanizowaną zewnątrz i wewnątrz powłoką elastomerową 4 Prowadzenie klina z tworzywa odpornego na zużycie 5 Nakrętka klina z mosiądzu o małej zawartości cynku CuZn40Pb2 6 Wrzeciono z walcowanym gwintem i polerowanymi powierzchniami pod uszczelki 7 Tuleja z mosiądzu do uszczelek typu O-ring Uszczelki typu O-ring, pierścienie rowkowe (od DN 200) z elastomeru 9 Uszczelka zwrotna z elastomeru Pierścień z elastomeru 11 Uszczelka pokrywy z elastomeru Śruby z łbem walcowym o gnieździe sześciokątnym wpuszczone i dzięki masie zalewowej i uszczelce płaskiej pokrywy całkowicie chronione przed korozją 13 Zabezpieczenie z PE 14 Łożysko toczne od DN 250, zabezpieczone w smar na długi okres czasu 15 Pierścień centrujący z POM 17 Uszczelka kołnierza centrującego z elastomeru 1 Pierścień zabezpieczający z POM 19 Podkładki ślizgowe z POM 20 Masa uszczelniająca jako ochrona antykorozyjna gwintu w pokrywie DN podkładki ślizgowe zapewniające niskotarciowe łożyskowanie wrzeciona DN łożyskowanie wrzeciona za pomocą łożyska tocznego A 2/1 Wyd W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.

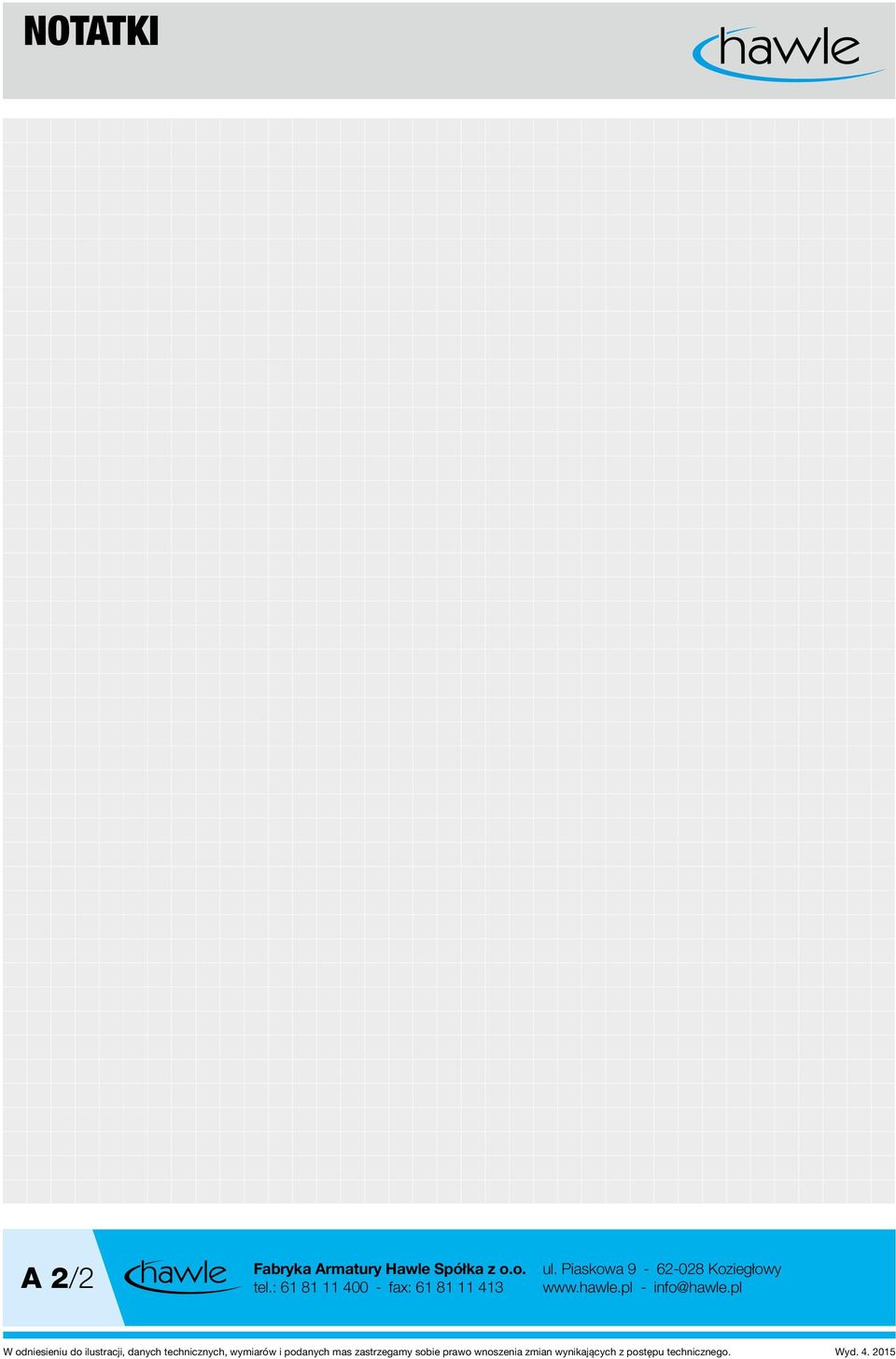

6 NOTATKI A 2/2 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego. Wyd
