Izolacja 200 mm Grupa Przewodności Cieplnej WLG 035

Transkrypt

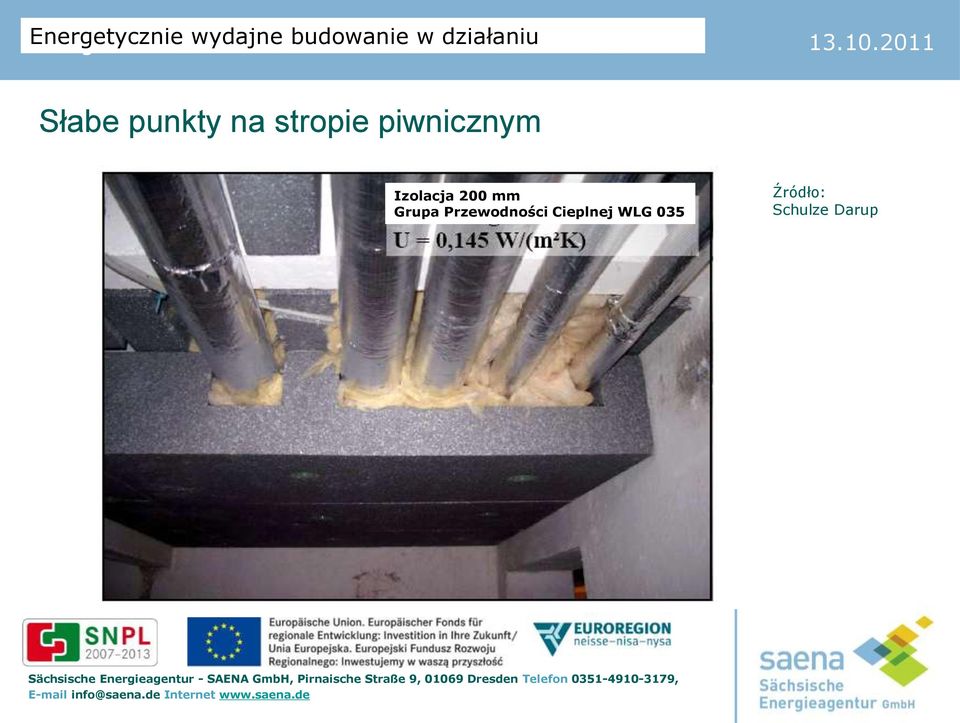

1 Schwachpunkte Słabe punkty na an stropie der Kellerdecke piwnicznym Izolacja 200 mm Grupa Przewodności Cieplnej WLG 035 Quelle: Źródło: Schulze Schulze Darup Darup

2 Słabe punkty na fasadzie

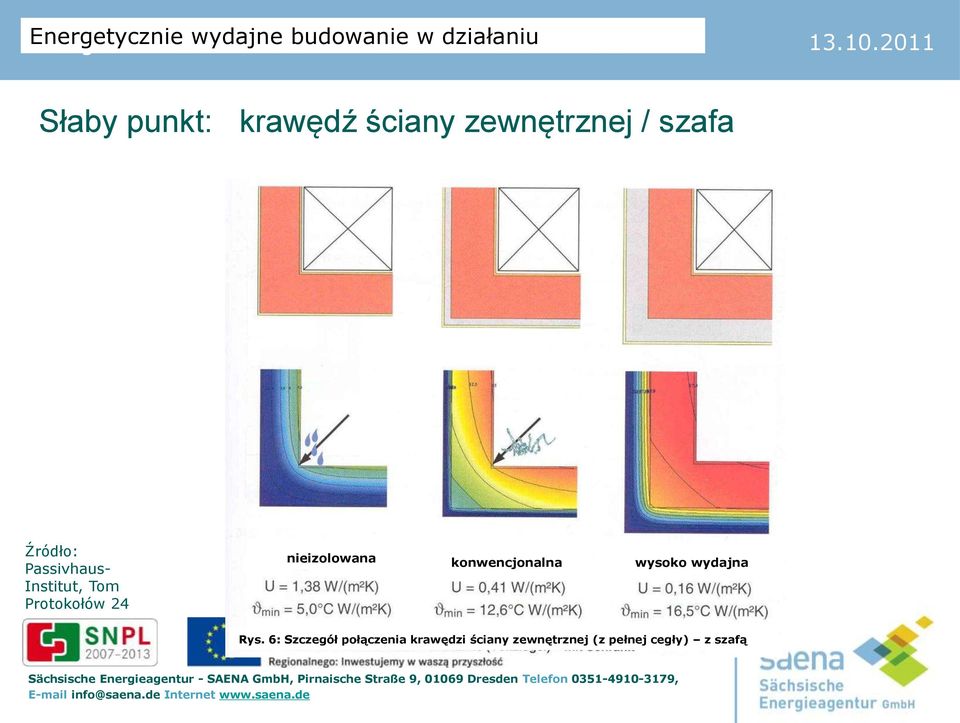

3 Słaby punkt: krawędź ściany zewnętrznej / szafa Źródło: Passivhaus- Institut, Tom Protokołów 24 nieizolowana konwencjonalna wysoko wydajna Rys. 6: Szczegół połączenia krawędzi ściany zewnętrznej (z pełnej cegły) z szafą

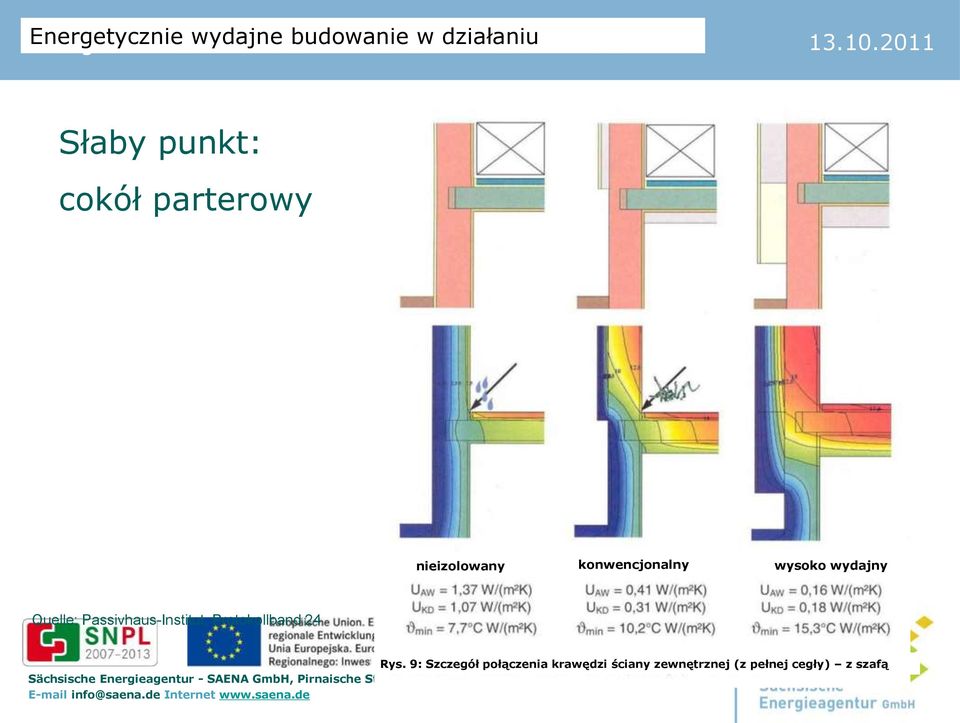

4 Słaby punkt: cokół parterowy nieizolowany konwencjonalny wysoko wydajny Quelle: Passivhaus-Institut, Protokollband 24 Rys. 9: Szczegół połączenia krawędzi ściany zewnętrznej (z pełnej cegły) z szafą

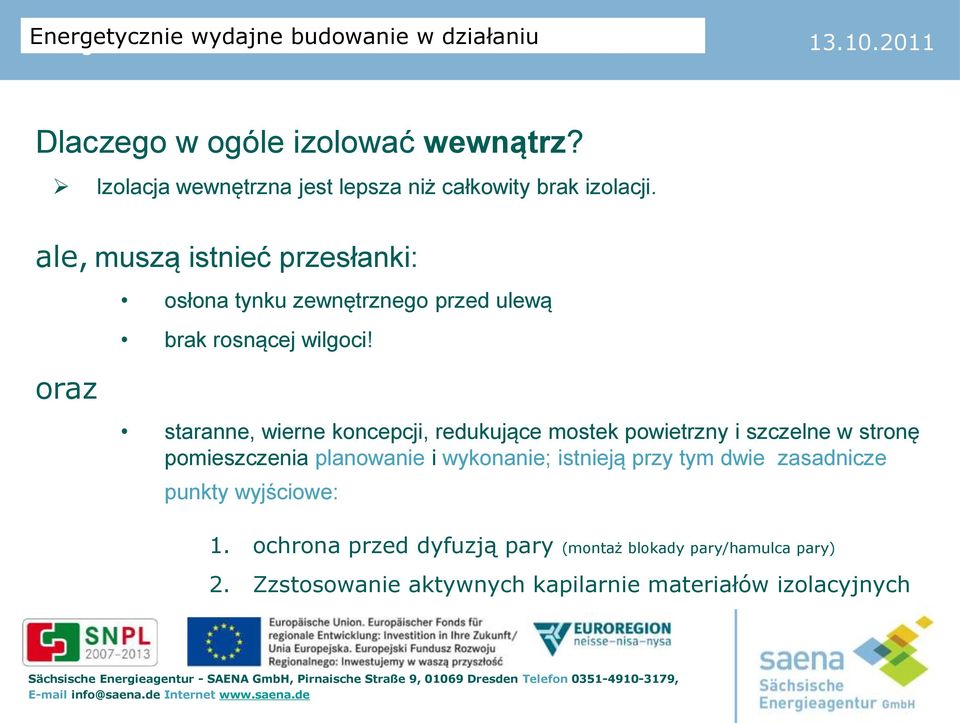

5 Dlaczego w ogóle izolować wewnątrz? Izolacja wewnętrzna jest lepsza niż całkowity brak izolacji. ale, muszą istnieć przesłanki: oraz osłona tynku zewnętrznego przed ulewą brak rosnącej wilgoci! staranne, wierne koncepcji, redukujące mostek powietrzny i szczelne w stronę pomieszczenia planowanie i wykonanie; istnieją przy tym dwie zasadnicze punkty wyjściowe: 1. ochrona przed dyfuzją pary (montaż blokady pary/hamulca pary) 2. Zzstosowanie aktywnych kapilarnie materiałów izolacyjnych

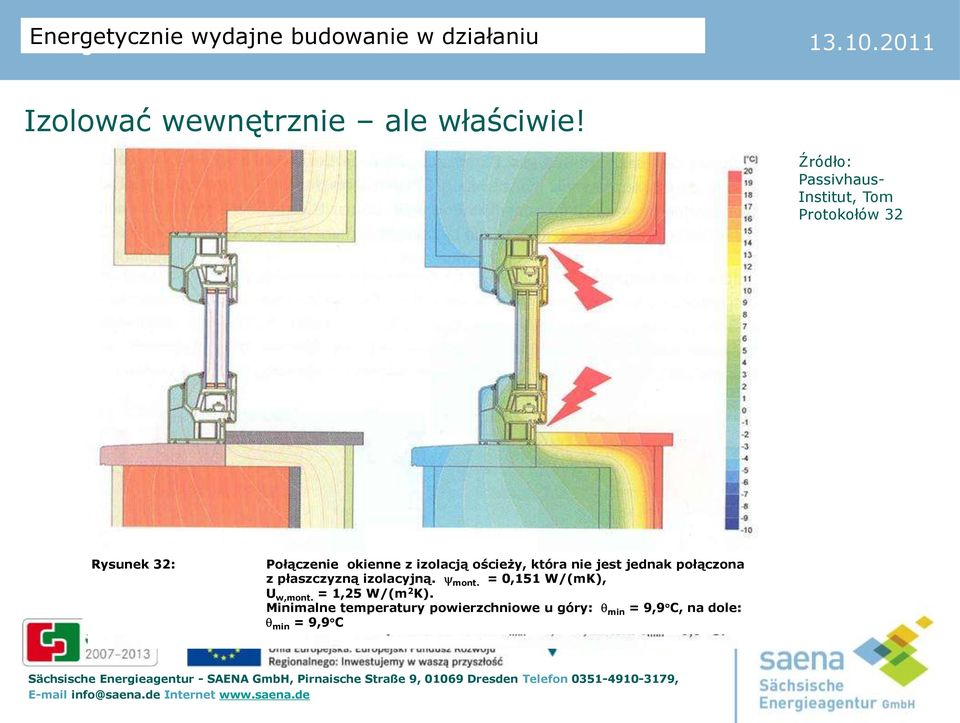

6 Izolować wewnętrznie ale właściwie! Źródło: Passivhaus- Institut, Tom Protokołów 32 Rysunek 32: Połączenie okienne z izolacją ościeży, która nie jest jednak połączona z płaszczyzną izolacyjną. mont. = 0,151 W/(mK), U w,mont. = 1,25 W/(m 2 K). Minimalne temperatury powierzchniowe u góry: min = 9,9 C, na dole: min = 9,9 C

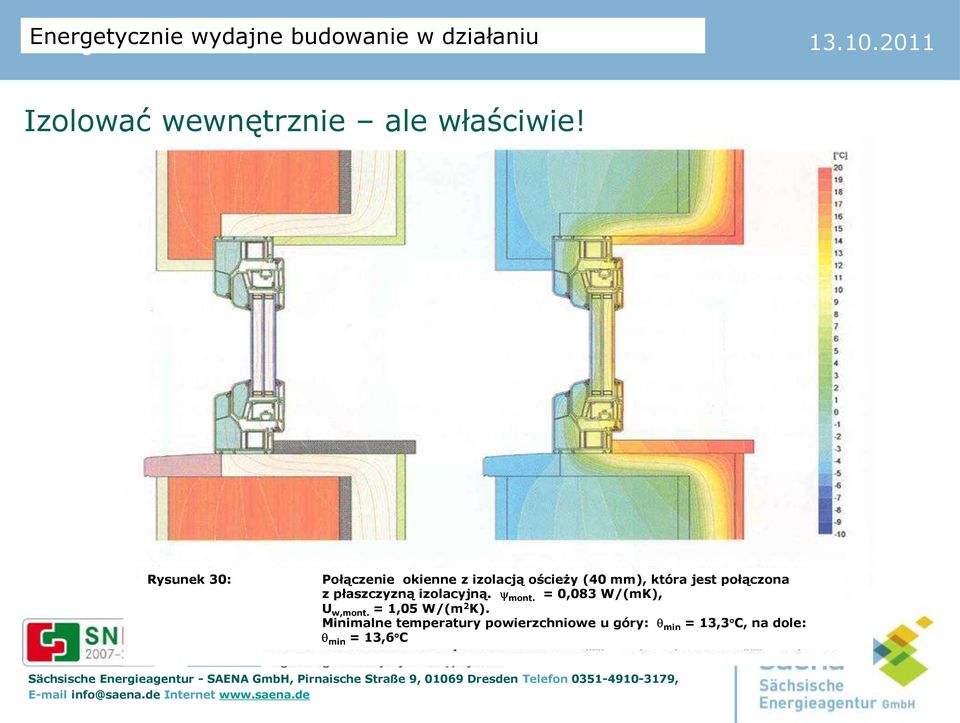

7 Innendämmen Izolować wewnętrznie - aber richtig! ale właściwie! Rysunek 30: Połączenie okienne z izolacją ościeży (40 mm), która jest połączona z płaszczyzną izolacyjną. mont. = 0,083 W/(mK), U w,mont. = 1,05 W/(m 2 K). Minimalne temperatury powierzchniowe u góry: min = 13,3 C, na dole: min = 13,6 C

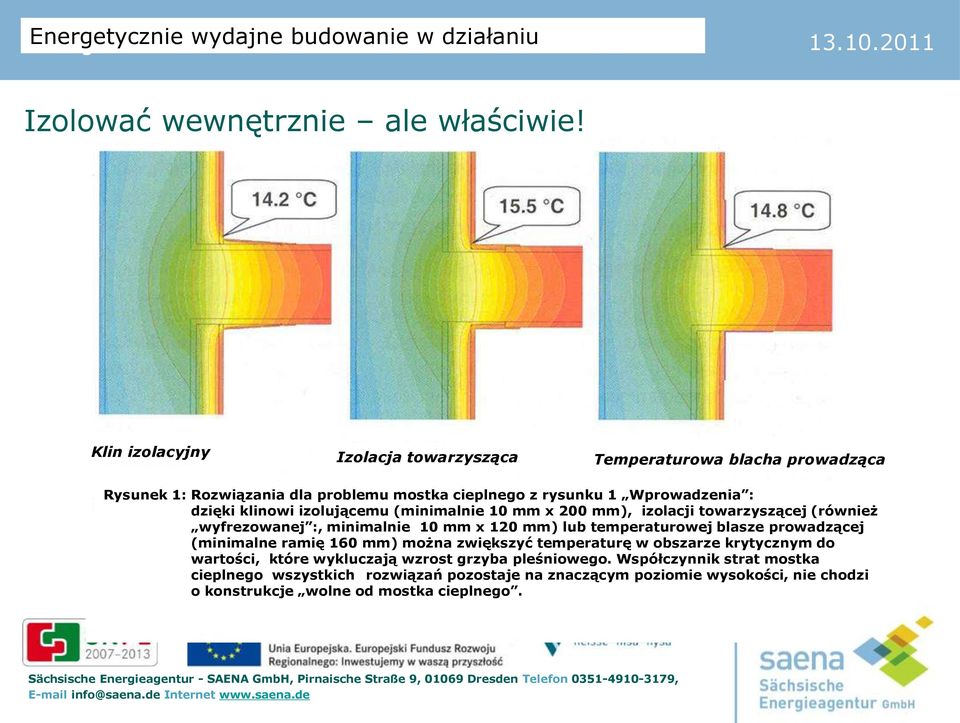

8 Innendämmen Izolować wewnętrznie - aber richtig! ale właściwie! Klin izolacyjny Izolacja towarzysząca Temperaturowa blacha prowadząca Rysunek 1: Rozwiązania dla problemu mostka cieplnego z rysunku 1 Wprowadzenia : dzięki klinowi izolującemu (minimalnie 10 mm x 200 mm), izolacji towarzyszącej (również wyfrezowanej :, minimalnie 10 mm x 120 mm) lub temperaturowej blasze prowadzącej (minimalne ramię 160 mm) można zwiększyć temperaturę w obszarze krytycznym do wartości, które wykluczają wzrost grzyba pleśniowego. Współczynnik strat mostka cieplnego wszystkich rozwiązań pozostaje na znaczącym poziomie wysokości, nie chodzi o konstrukcje wolne od mostka cieplnego.

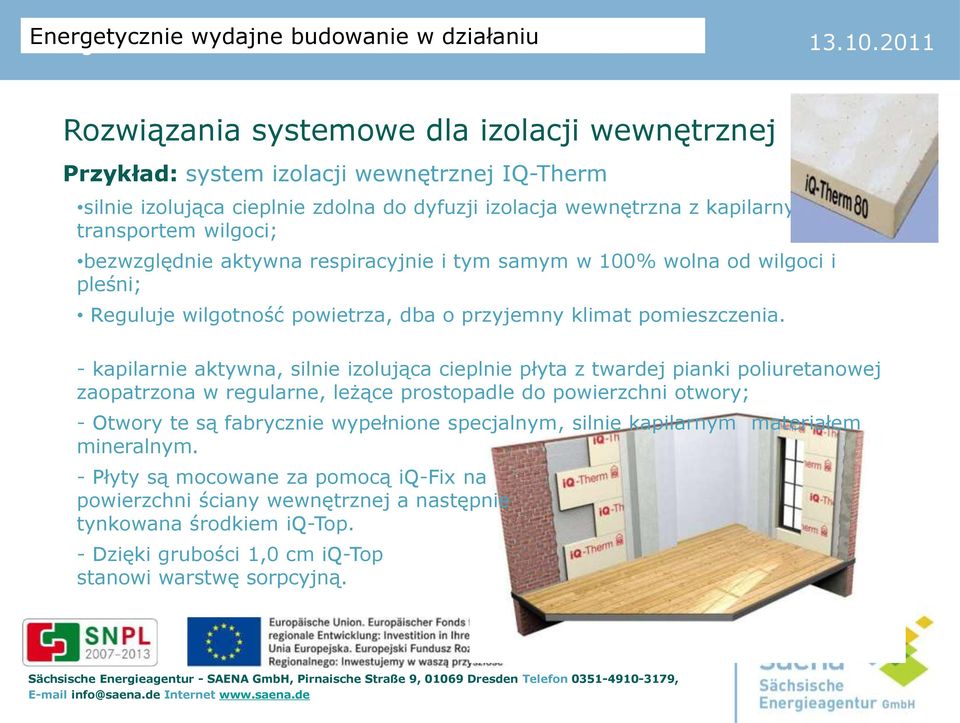

9 Rozwiązania systemowe dla izolacji wewnętrznej Przykład: system izolacji wewnętrznej IQ-Therm silnie izolująca cieplnie zdolna do dyfuzji izolacja wewnętrzna z kapilarnym transportem wilgoci; bezwzględnie aktywna respiracyjnie i tym samym w 100% wolna od wilgoci i pleśni; Reguluje wilgotność powietrza, dba o przyjemny klimat pomieszczenia. - kapilarnie aktywna, silnie izolująca cieplnie płyta z twardej pianki poliuretanowej zaopatrzona w regularne, leżące prostopadle do powierzchni otwory; - Otwory te są fabrycznie wypełnione specjalnym, silnie kapilarnym materiałem mineralnym. - Płyty są mocowane za pomocą iq-fix na powierzchni ściany wewnętrznej a następnie tynkowana środkiem iq-top. - Dzięki grubości 1,0 cm iq-top stanowi warstwę sorpcyjną.

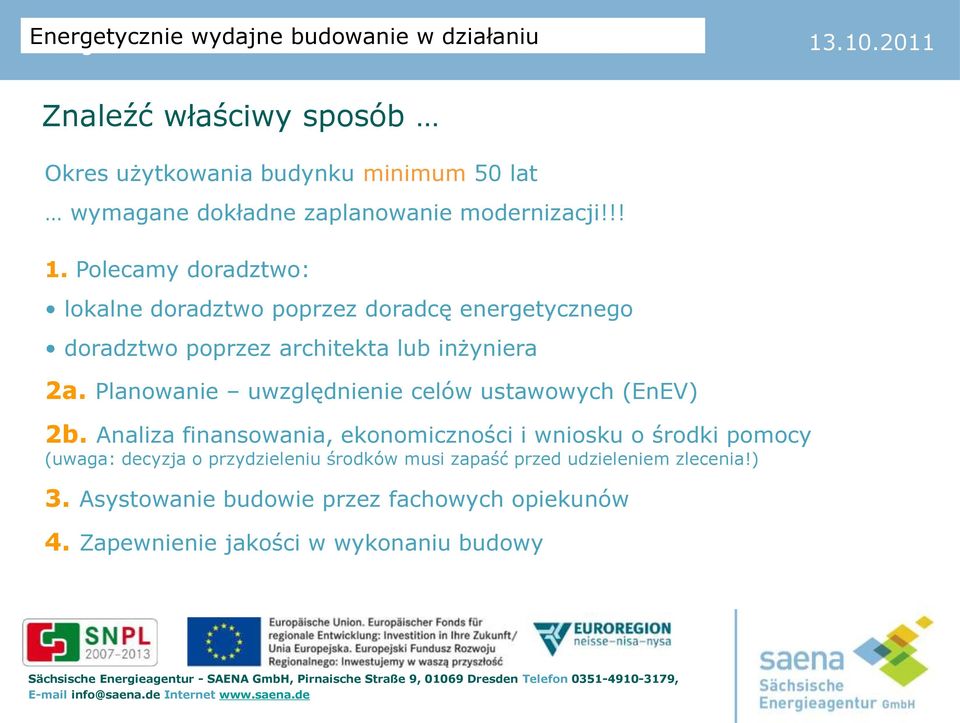

10 Znaleźć właściwy sposób Okres użytkowania budynku minimum 50 lat wymagane dokładne zaplanowanie modernizacji!!! 1. Polecamy doradztwo: lokalne doradztwo poprzez doradcę energetycznego doradztwo poprzez architekta lub inżyniera 2a. Planowanie uwzględnienie celów ustawowych (EnEV) 2b. Analiza finansowania, ekonomiczności i wniosku o środki pomocy (uwaga: decyzja o przydzieleniu środków musi zapaść przed udzieleniem zlecenia!) 3. Asystowanie budowie przez fachowych opiekunów 4. Zapewnienie jakości w wykonaniu budowy

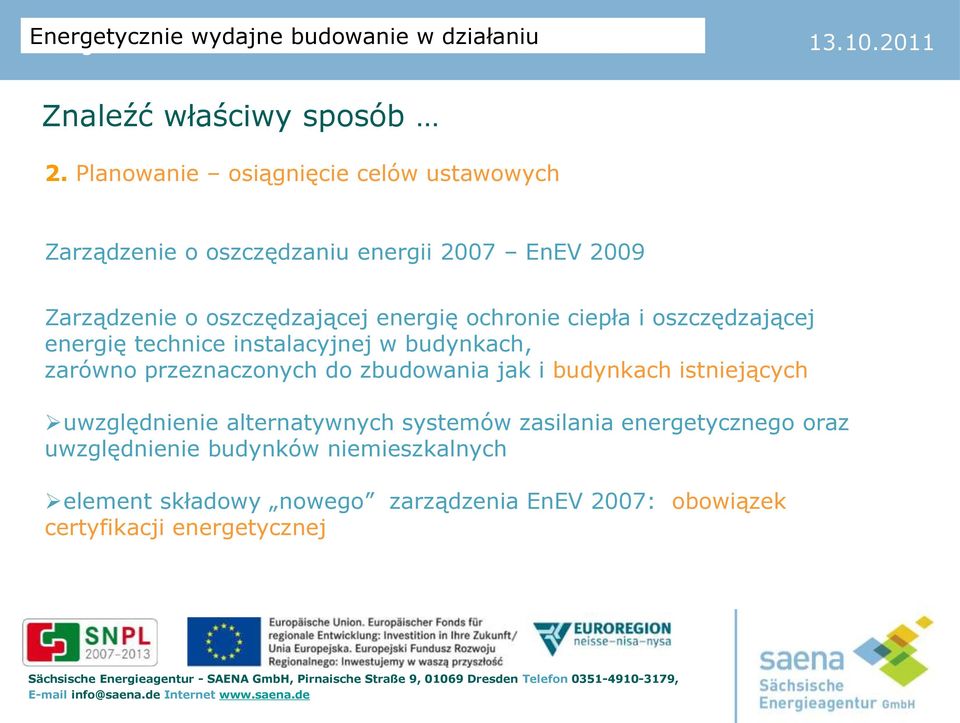

11 Znaleźć właściwy sposób 2. Planowanie osiągnięcie celów ustawowych Zarządzenie o oszczędzaniu energii 2007 EnEV 2009 Zarządzenie o oszczędzającej energię ochronie ciepła i oszczędzającej energię technice instalacyjnej w budynkach, zarówno przeznaczonych do zbudowania jak i budynkach istniejących uwzględnienie alternatywnych systemów zasilania energetycznego oraz uwzględnienie budynków niemieszkalnych element składowy nowego zarządzenia EnEV 2007: obowiązek certyfikacji energetycznej

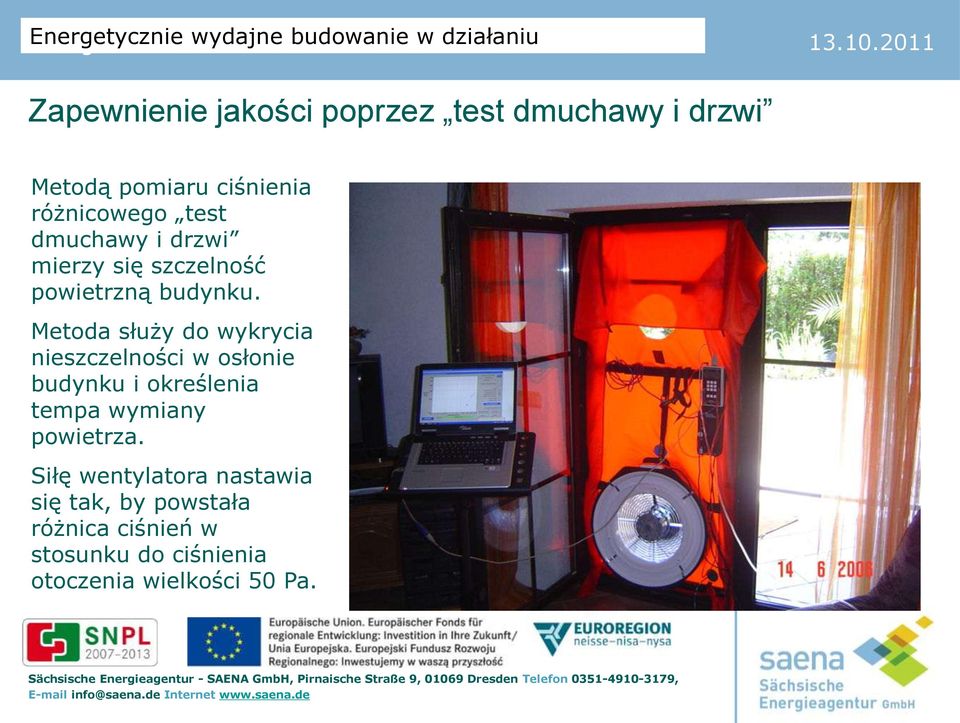

12 Zapewnienie jakości poprzez test dmuchawy i drzwi Metodą pomiaru ciśnienia różnicowego test dmuchawy i drzwi mierzy się szczelność powietrzną budynku. Metoda służy do wykrycia nieszczelności w osłonie budynku i określenia tempa wymiany powietrza. Siłę wentylatora nastawia się tak, by powstała różnica ciśnień w stosunku do ciśnienia otoczenia wielkości 50 Pa.

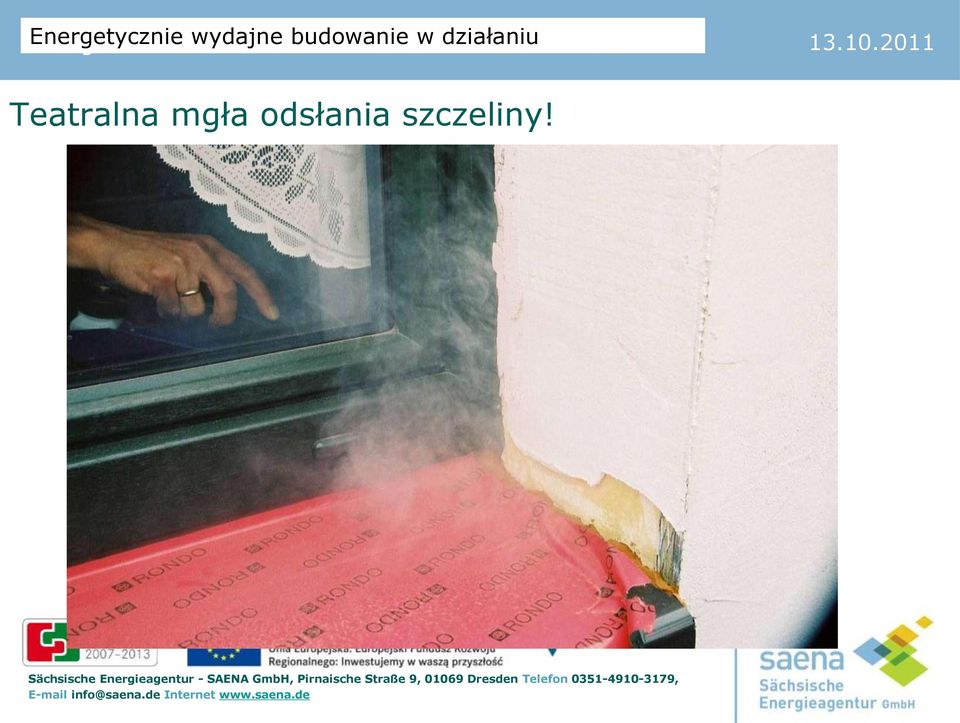

13 Teatralna mgła odsłania szczeliny!

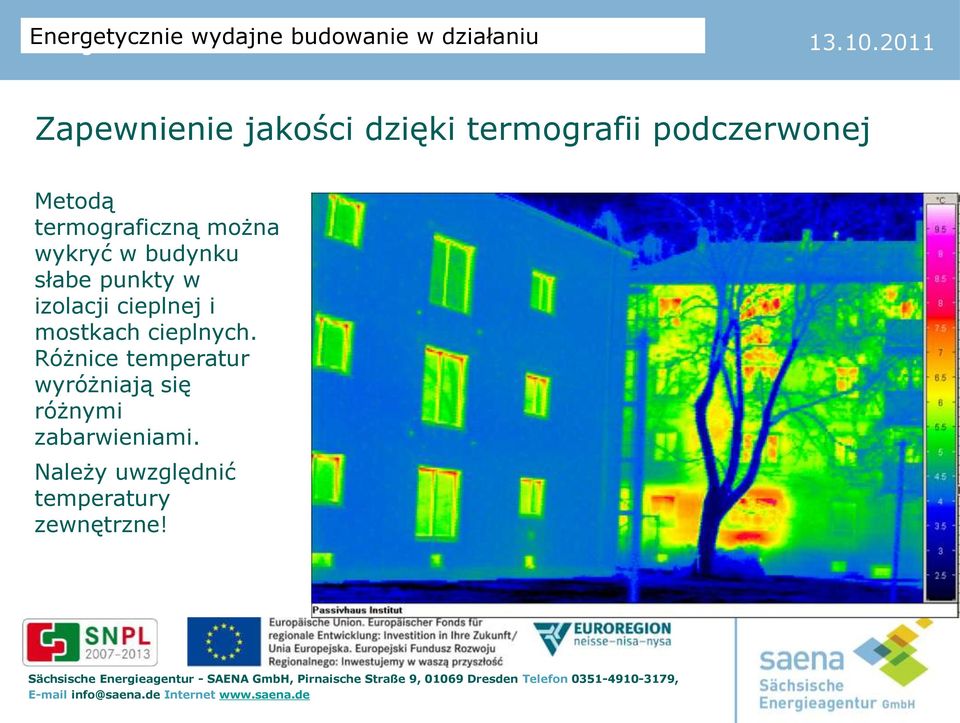

14 Zapewnienie jakości dzięki termografii podczerwonej Metodą termograficzną można wykryć w budynku słabe punkty w izolacji cieplnej i mostkach cieplnych. Różnice temperatur wyróżniają się różnymi zabarwieniami. Należy uwzględnić temperatury zewnętrzne!

15 Możliwości dofinansowania Środki pomocy Wydajność energetyczna i odnawialne energie Najpierw poinformować potem budować!!!

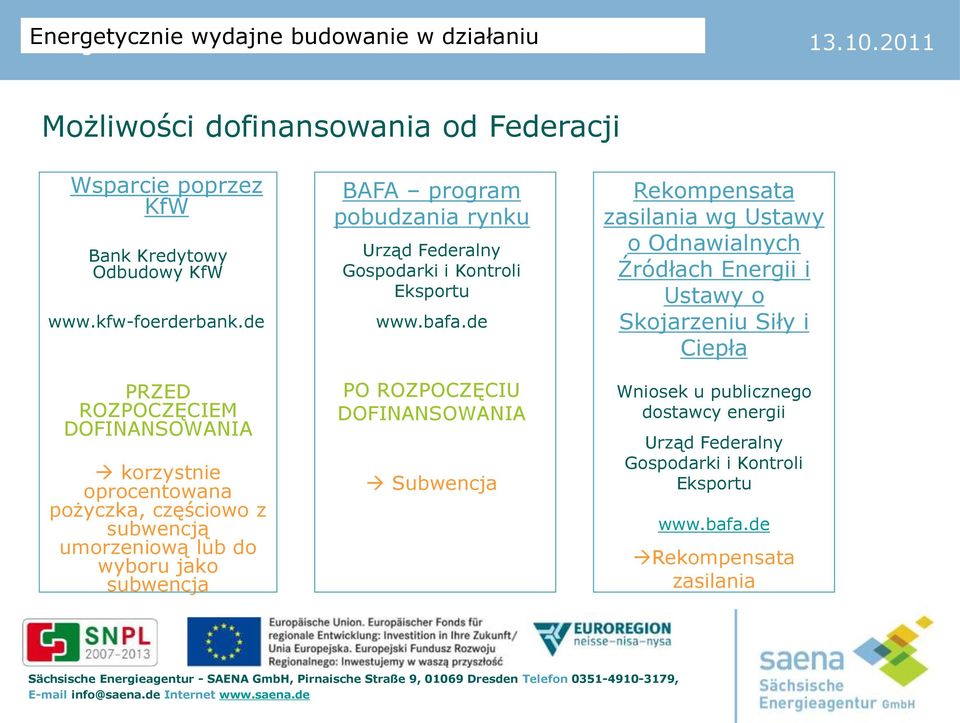

16 Możliwości dofinansowania od Federacji Wsparcie poprzez KfW Bank Kredytowy Odbudowy KfW PRZED ROZPOCZĘCIEM DOFINANSOWANIA korzystnie oprocentowana pożyczka, częściowo z subwencją umorzeniową lub do wyboru jako subwencja BAFA program pobudzania rynku Urząd Federalny Gospodarki i Kontroli Eksportu PO ROZPOCZĘCIU DOFINANSOWANIA Subwencja Rekompensata zasilania wg Ustawy o Odnawialnych Źródłach Energii i Ustawy o Skojarzeniu Siły i Ciepła Wniosek u publicznego dostawcy energii Urząd Federalny Gospodarki i Kontroli Eksportu Rekompensata zasilania

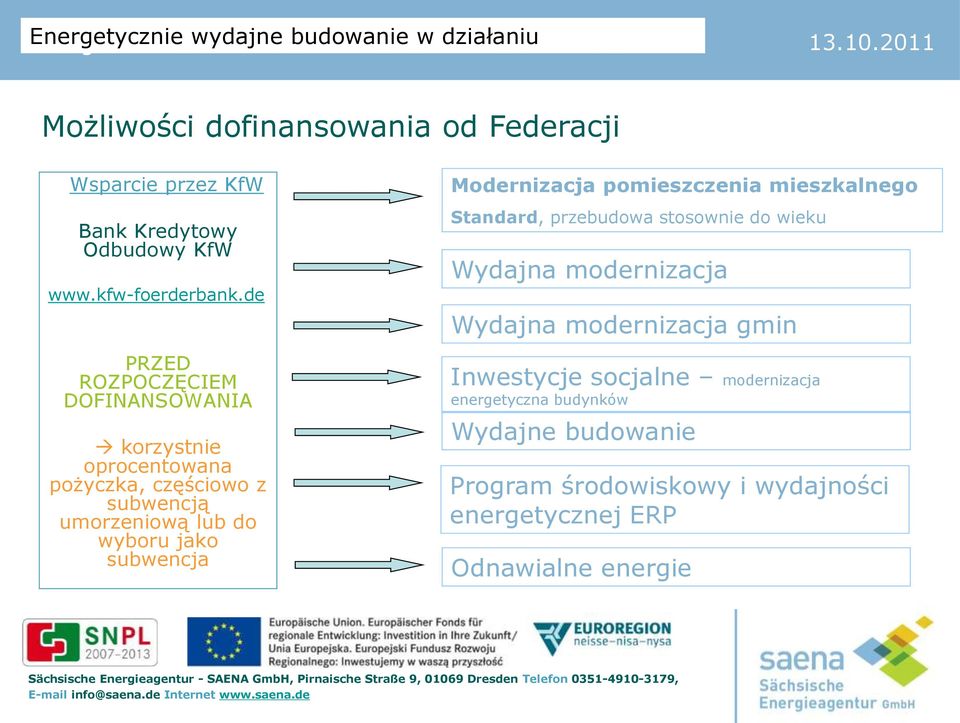

17 Możliwości dofinansowania od Federacji Wsparcie przez KfW Bank Kredytowy Odbudowy KfW PRZED ROZPOCZĘCIEM DOFINANSOWANIA korzystnie oprocentowana pożyczka, częściowo z subwencją umorzeniową lub do wyboru jako subwencja Modernizacja pomieszczenia mieszkalnego Standard, przebudowa stosownie do wieku Wydajna modernizacja Wydajna modernizacja gmin Inwestycje socjalne modernizacja energetyczna budynków Wydajne budowanie Program środowiskowy i wydajności energetycznej ERP Odnawialne energie

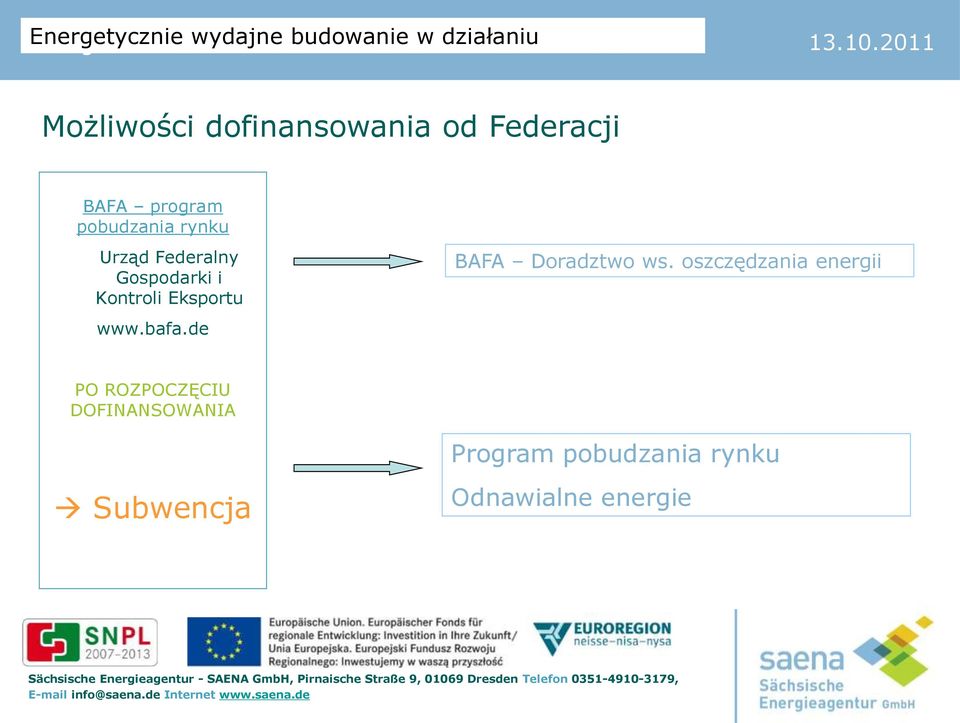

18 Fördermöglichkeiten Możliwości dofinansowania vom Bund od Federacji BAFA program pobudzania rynku Urząd Federalny Gospodarki i Kontroli Eksportu BAFA Doradztwo ws. oszczędzania energii PO ROZPOCZĘCIU DOFINANSOWANIA Program pobudzania rynku Subwencja Odnawialne energie

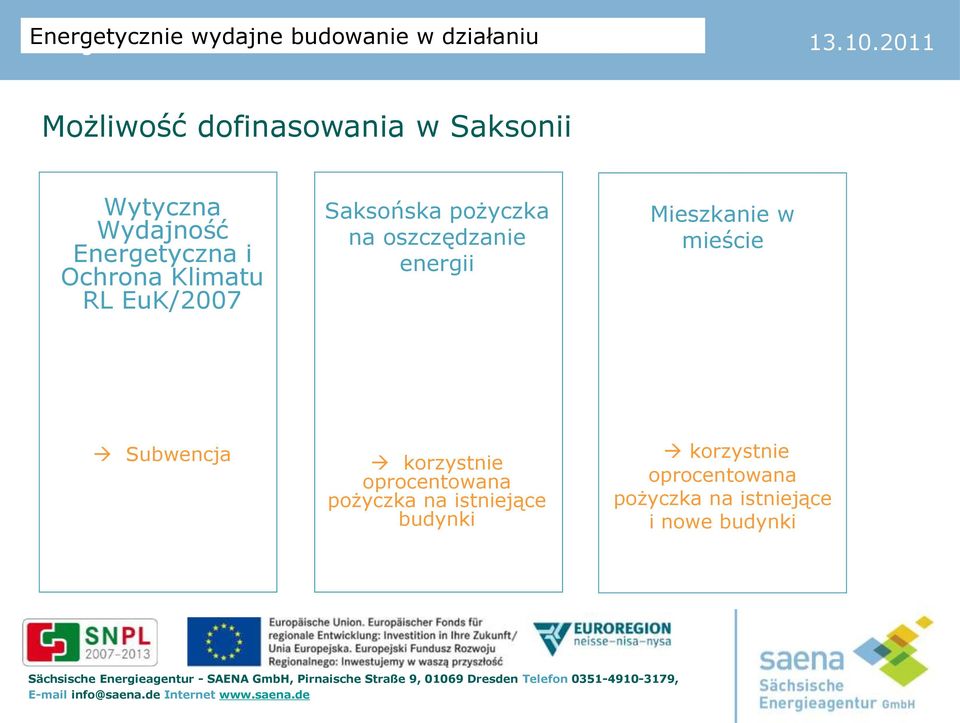

19 Możliwość dofinasowania w Saksonii Wytyczna Wydajność Energetyczna i Ochrona Klimatu RL EuK/2007 Saksońska pożyczka na oszczędzanie energii Mieszkanie w mieście Subwencja korzystnie oprocentowana pożyczka na istniejące budynki korzystnie oprocentowana pożyczka na istniejące i nowe budynki

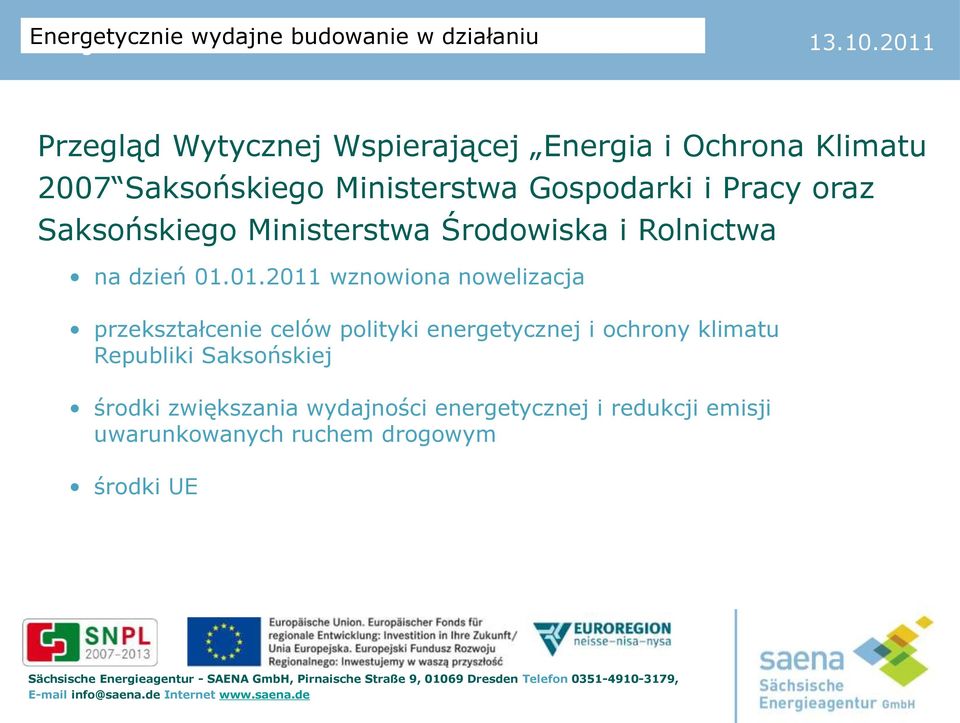

20 Przegląd Wytycznej Wspierającej Energia i Ochrona Klimatu 2007 Saksońskiego Ministerstwa Gospodarki i Pracy oraz Saksońskiego Ministerstwa Środowiska i Rolnictwa na dzień wznowiona nowelizacja przekształcenie celów polityki energetycznej i ochrony klimatu Republiki Saksońskiej środki zwiększania wydajności energetycznej i redukcji emisji uwarunkowanych ruchem drogowym środki UE

21 R.15 2a) Nowa budowa domu pasywnego; modernizacja za pomocą elementów domu pasywnego Założenia Osiągnięcie celów dla zbudowania domu pasywnego lub wartości dla modernizacji za pomocą elementów domu pasywnego Opis projektu; prezentacja graficzna; kalkulacja kosztów Świadectwo ustalenia powierzchni odniesienia energetycznego Świadectwo kalkulacji PHPP; świadectwo EnEV Kalkulacja ekonomiczności Po ustaleniu wyniku testu drzwi i dmuchawy (0,6 1/h) Wysokość dofinansowania Nowa budowa: 100 euro za 1 m 2 pow. odniesienia energ. (wg PHPP) Modernizacja: 130 euro za 1 m 2 pow. odniesienia energ. (wg PHPP)

22 Projekt modernizacji o współczynniku 10 Jakie wymagania stawia się takiej modernizacji? ogólnie: izolacja zewnętrzna: 30 kwh/m²a izolacja wewnętrzna: 40 kwh/m²a w odniesieniu do izolacji: izolacja dachu: >20 cm WLG 035 (wsp. przew. cieplnej) izolacja fasady: >16 cm WLG 035 izolacja stropu piwnicznego: >10 cm WLG 035 w odniesieniu do okien: okna domu pasywnego (przeszklenie 3-krotne) u w <0,8 W/m²K w odniesieniu do wentylacji: centralna wentylacja z odzyskiem ciepła >75% w odniesieniu do szczelności: szczelność powietrzna < 0,6 1/h (wykazana testem dmuchawy i drzwi)

23 Kampania Długotrwała budowla Patron Saksoński Minister Stanu ds. Środowiska i Rolnictwa Frank Kupfer > Biuletyn miesięczny

24 Wystawa objazdowa Dom Pasywny aktywnie żyć pasywnie budować oszczędzać energię Dom PASYWNY Wystawa objazdowa w Republice Saksońskiej Wystawa w pierwszej lokalizacji we foyer Saksońskiego Banku Odbudowy w Dreźnie Zdjęcie: Michael Buddrus

25 Portal energetyczny Saksonia Doradca energetyczny regionalne doradztwo 1. Budynki: Proste budynki, w szczególności budynki mieszkalne i niemieszkalne o jednolitym wykorzystaniu Budynki o średnich wymaganiach, w szczególności budynki niemieszkalne i o różnym wykorzystaniu oraz budynki o mieszanym wykorzystaniu mieszkalnym i niemieszkalnym Budynki złożone o większych wymaganiach, w szczególności: budynki o złożonej strukturze konstrukcyjnej i technice instalacyjnej oraz budynki chronione jako zabytkowe, w których poprawa energetyczna jest możliwa do wykonania przy wysokim nakładzie zaplanowanych kosztów 2. Doradca wstępny EEA i komunalny 3. Doradca Saksońskiego Paszportu Energetycznego SäGEP

26 Saksońska Sieć Przedsiębiorstw Dom Pasywny Baza danych firm specjalistycznych z branży rzemiosła, architektury i planowania dla pomyślnego przekształcenia projektu budowlanego w konstrukcję domu pasywnego

27 Vielen Dank für Ihre Dziękuję bardzo za uwagę! Aufmerksamkeit!
