1 Wymagania w stosunku do Q P /budynku wzorcowego wg ENEV 2009 budynek mieszkalny z załącznika 1 tabela 1 Lp.: Element konstrukcyjny / system Wykonanie wzorowe / wartość (jednostka miary) 1.6 Kopuły świetlne Współczynnik przenikania ciepła U w = 2,70 W/(m² K) Całkowity stopień przepuszczania ciepła przez przeszklenie 1.7 Drzwi zewnętrzne Współczynnik przenikania ciepła g = 0,64 U = 1,80 W/(m² K) 2 Drzwi zewnętrzne Dodatek na mostek cieplny ΔU WB = 0,05 W/(m² K) 3 Szczelność powietrzna osłony budynku Wartość pomiarowa n 50 Przy obliczeniu wg DIN V : : z badaniem szczelności DIN V : : wg kategorii I 4 Urządzenie przeciwsłoneczne Brak urządzenia przeciwsłonecznego

6 Kopuły świetlne Współczynnik przenikania ciepła U w = 2,70 W/(m² K) Całkowity stopień przepuszczania ciepła przez przeszklenie 1.

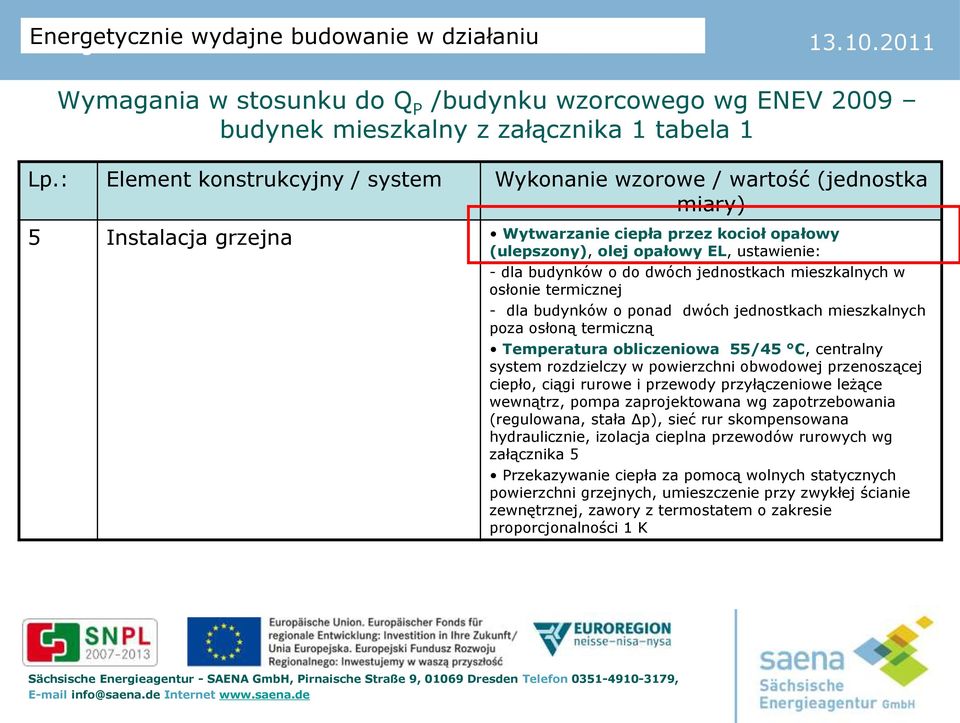

2 Wymagania w stosunku do Q P /budynku wzorcowego wg ENEV 2009 budynek mieszkalny z załącznika 1 tabela 1 Lp.: Element konstrukcyjny / system Wykonanie wzorowe / wartość (jednostka miary) 5 Instalacja grzejna Wytwarzanie ciepła przez kocioł opałowy (ulepszony), olej opałowy EL, ustawienie: - dla budynków o do dwóch jednostkach mieszkalnych w osłonie termicznej - dla budynków o ponad dwóch jednostkach mieszkalnych poza osłoną termiczną Temperatura obliczeniowa 55/45 C, centralny system rozdzielczy w powierzchni obwodowej przenoszącej ciepło, ciągi rurowe i przewody przyłączeniowe leżące wewnątrz, pompa zaprojektowana wg zapotrzebowania (regulowana, stała Δp), sieć rur skompensowana hydraulicznie, izolacja cieplna przewodów rurowych wg załącznika 5 Przekazywanie ciepła za pomocą wolnych statycznych powierzchni grzejnych, umieszczenie przy zwykłej ścianie zewnętrznej, zawory z termostatem o zakresie proporcjonalności 1 K

do dwóch jednostkach mieszkalnych w osłonie termicznej - dla budynków o ponad dwóch jednostkach mieszkalnych poza osłoną termiczną Temperatura obliczeniowa 55/45 C, centralny system rozdzielczy w

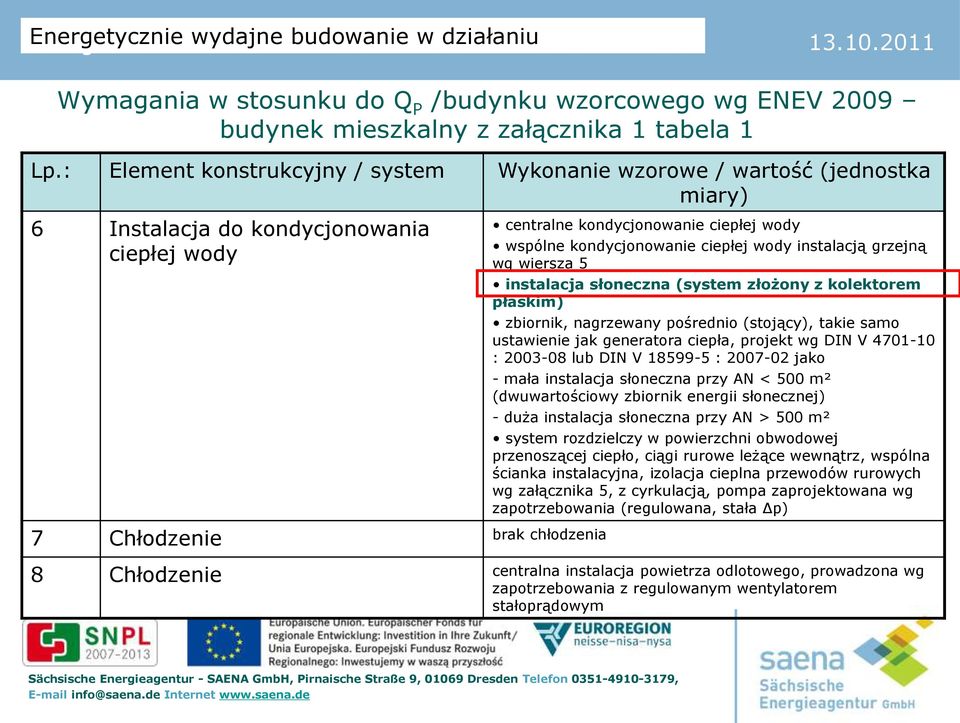

3 Wymagania w stosunku do Q P /budynku wzorcowego wg ENEV 2009 budynek mieszkalny z załącznika 1 tabela 1 Lp.: Element konstrukcyjny / system Wykonanie wzorowe / wartość (jednostka miary) 6 Instalacja do kondycjonowania ciepłej wody 7 Chłodzenie brak chłodzenia centralne kondycjonowanie ciepłej wody wspólne kondycjonowanie ciepłej wody instalacją grzejną wg wiersza 5 instalacja słoneczna (system złożony z kolektorem płaskim) zbiornik, nagrzewany pośrednio (stojący), takie samo ustawienie jak generatora ciepła, projekt wg DIN V : lub DIN V : jako - mała instalacja słoneczna przy AN < 500 m² (dwuwartościowy zbiornik energii słonecznej) - duża instalacja słoneczna przy AN > 500 m² system rozdzielczy w powierzchni obwodowej przenoszącej ciepło, ciągi rurowe leżące wewnątrz, wspólna ścianka instalacyjna, izolacja cieplna przewodów rurowych wg załącznika 5, z cyrkulacją, pompa zaprojektowana wg zapotrzebowania (regulowana, stała Δp) 8 Chłodzenie centralna instalacja powietrza odlotowego, prowadzona wg zapotrzebowania z regulowanym wentylatorem stałoprądowym

kondycjonowanie ciepłej wody instalacją grzejną wg wiersza 5 instalacja słoneczna (system złożony z kolektorem płaskim) zbiornik, nagrzewany pośrednio (stojący), takie samo ustawienie jak generatora

4 Eneuerbare-Energien-Wärme-Gesetz nov Ustawa o Odnawialnych Energiach nowelizacja Cele Ustawy o Odnawialnych Energiach po raz pierwszy weszła w życie oszczędzanie zasobów pewne i długotrwałe zasilanie energetyczne W tym celu ustalono, że do roku procent ciepła i zimna w Niemczech musi pochodzić ze źródeł odnawialnych energii. Dla wszystkich nowych budowli (wniosek po ) istnieje obowiązek, by pokrywać częściowo zapotrzebowanie na energię cieplną ze źródeł odnawialnych energii. Obowiązek ten obejmuje zapotrzebowanie energetyczne na ogrzewanie, kondycjonowanie ciepłej wody i chłodzenie. Funkcja przykładowa sfery publicznej: ustawa obowiązuje także w stosunku do zasadniczej renowacji.

Ustawa o Odnawialnych Energiach nowelizacja 01.

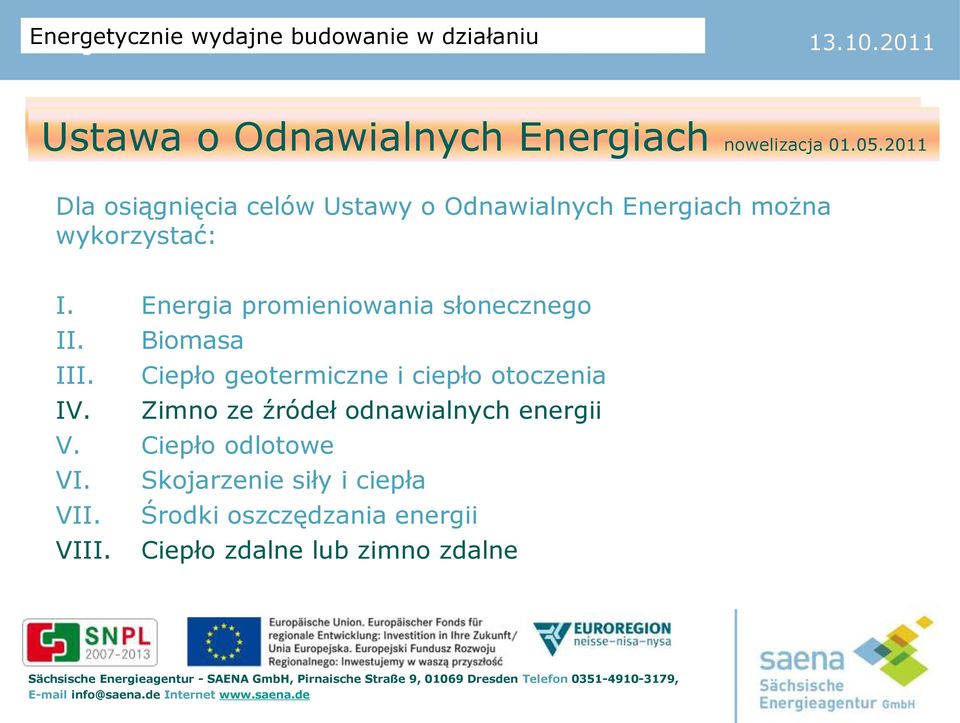

5 Eneuerbare-Energien-Wärme-Gesetz nov Ustawa o Odnawialnych Energiach nowelizacja Dla osiągnięcia celów Ustawy o Odnawialnych Energiach można wykorzystać: I. Energia promieniowania słonecznego II. Biomasa III. Ciepło geotermiczne i ciepło otoczenia IV. Zimno ze źródeł odnawialnych energii V. Ciepło odlotowe VI. Skojarzenie siły i ciepła VII. Środki oszczędzania energii VIII. Ciepło zdalne lub zimno zdalne

2011 Dla osiągnięcia celów Ustawy o Odnawialnych Energiach można wykorzystać: I.

6 Energetycznie wydajny dom nowo budowany i podczas modernizacji

7 3. Warunki ramowe i rozwój Energetycznie wydajne budowanie przy zachowaniu celów ustawowych 1. Optymalizacji osłony termicznej budynku Przestrzeganie Zarządzenia o Oszczędzaniu Energii EnEV 2009 Zaostrzenie wymagań odnośnie jakości osłony konstrukcyjnej oraz wartości granicznych dla maksymalnego zapotrzebowania na energię pierwotną o 30 % w porównaniu do ENEV Dobór wydajnej techniki grzejnej i instalacyjnej np. technika opałowa, pompa ciepła, instalacja wentylacyjna, instalacja słoneczna itp. 3. Uwzględnienie zastosowania odnawialnych energii Przestrzeganie Ustawy o Odnawialnych Energiach (EEWärmeG) Obowiązek pokrycia zapotrzebowania energetycznego w nowych budowlach i przy zasadniczej modernizacji częściowo ze źródeł odnawialnych energii

maksymalnego zapotrzebowania na energię pierwotną o 30 % w porównaniu do ENEV 2007 2. Dobór wydajnej techniki grzejnej i instalacyjnej np.

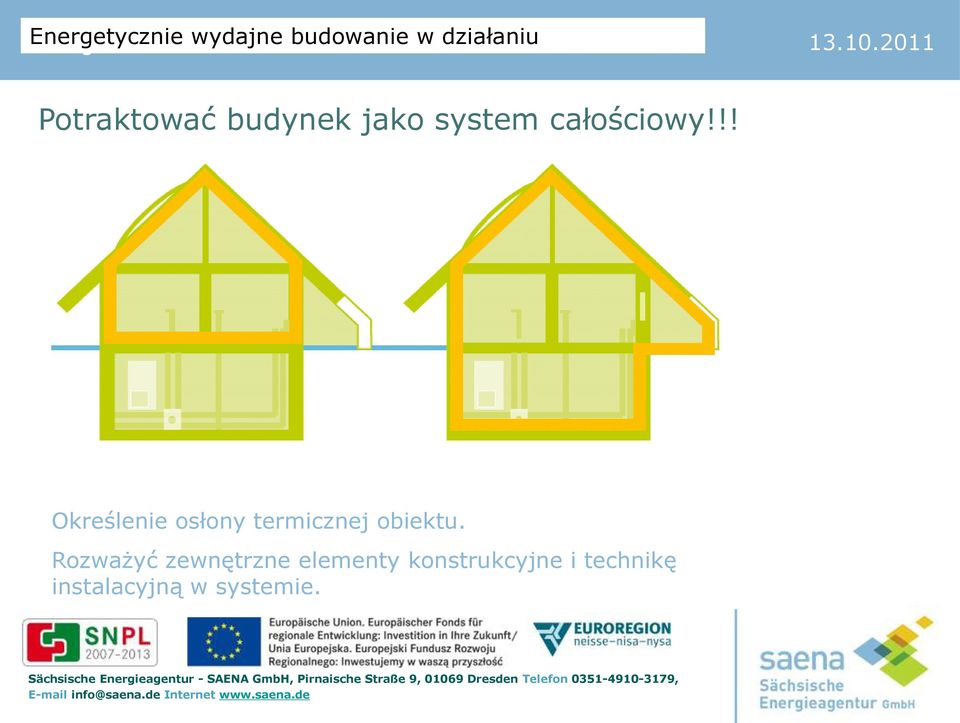

8 Potraktować budynek jako system całościowy!!! Określenie osłony termicznej obiektu. Rozważyć zewnętrzne elementy konstrukcyjne i technikę instalacyjną w systemie.

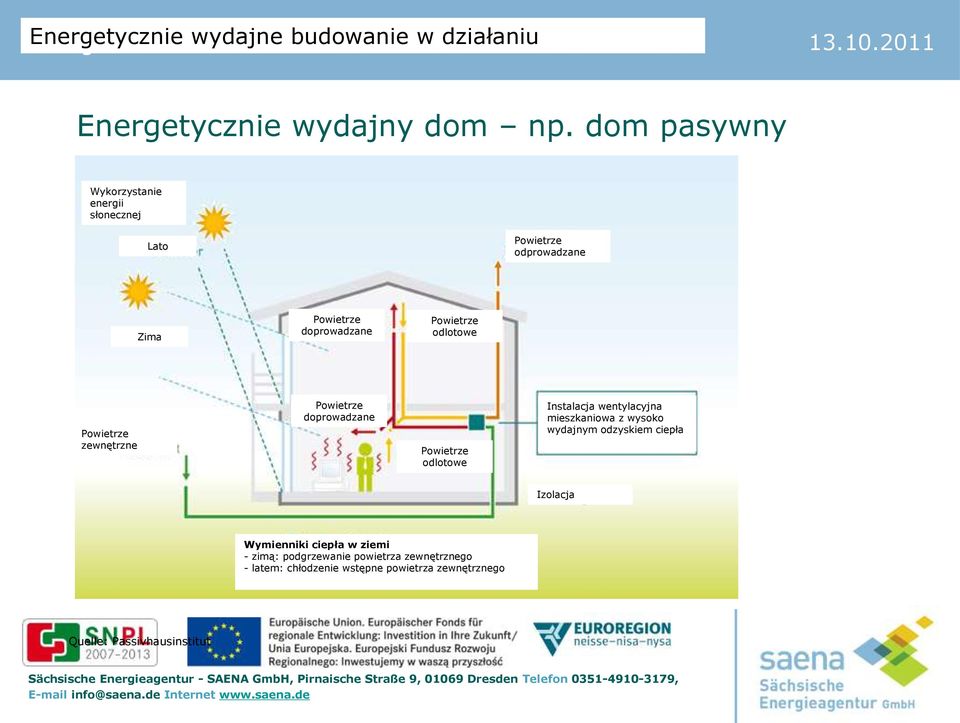

9 Energetycznie wydajny dom np. dom pasywny Wykorzystanie energii słonecznej Lato Powietrze odprowadzane Zima Powietrze doprowadzane Powietrze odlotowe Powietrze zewnętrzne Powietrze doprowadzane Powietrze odlotowe Instalacja wentylacyjna mieszkaniowa z wysoko wydajnym odzyskiem ciepła Izolacja Wymienniki ciepła w ziemi - zimą: podgrzewanie powietrza zewnętrznego - latem: chłodzenie wstępne powietrza zewnętrznego Quelle: Passivhausinstitut

odlotowe Powietrze zewnętrzne Powietrze doprowadzane Powietrze odlotowe Instalacja wentylacyjna mieszkaniowa z

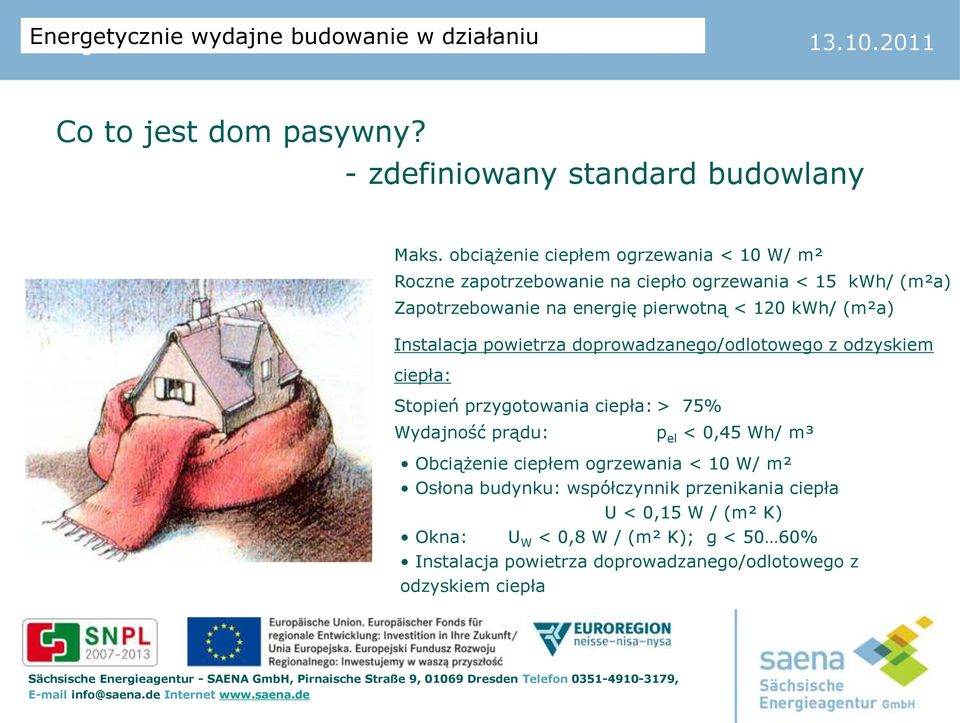

10 Co to jest dom pasywny? - zdefiniowany standard budowlany Maks. obciążenie ciepłem ogrzewania < 10 W/ m² Roczne zapotrzebowanie na ciepło ogrzewania < 15 kwh/ (m²a) Zapotrzebowanie na energię pierwotną < 120 kwh/ (m²a) Instalacja powietrza doprowadzanego/odlotowego z odzyskiem ciepła: Stopień przygotowania ciepła: > 75% Wydajność prądu: p el < 0,45 Wh/ m³ Obciążenie ciepłem ogrzewania < 10 W/ m² Osłona budynku: współczynnik przenikania ciepła U < 0,15 W / (m² K) Okna: U W < 0,8 W / (m² K); g < 50 60% Instalacja powietrza doprowadzanego/odlotowego z odzyskiem ciepła

120 kwh/ (m²a) Instalacja powietrza doprowadzanego/odlotowego z odzyskiem ciepła: Stopień przygotowania ciepła: > 75% Wydajność prądu: p el <

11 Elementy konstrukcyjne starego budynku stan RZECZYWISTY budynek nieizolowany, nowe okno Źródło: PHI, Tom Protokołu AK 24 Szafa tylna Ściana zewn. Warunki brzegowe: Ościeże Przesz -klenie Zespolenie brzegowe Krawędź ściany zewn. Cokół ściany zewn. Względna temp. powierzchni ok. 9 C za meblami, na krawędziach ścian zewnętrznych, cokole, ościeży: problemy Wilgotność względna powietrza musiałaby stale wynosić < 38%.

Warunki brzegowe: Ościeże Przesz -klenie Zespolenie brzegowe Krawędź ściany zewn. Cokół ściany zewn.

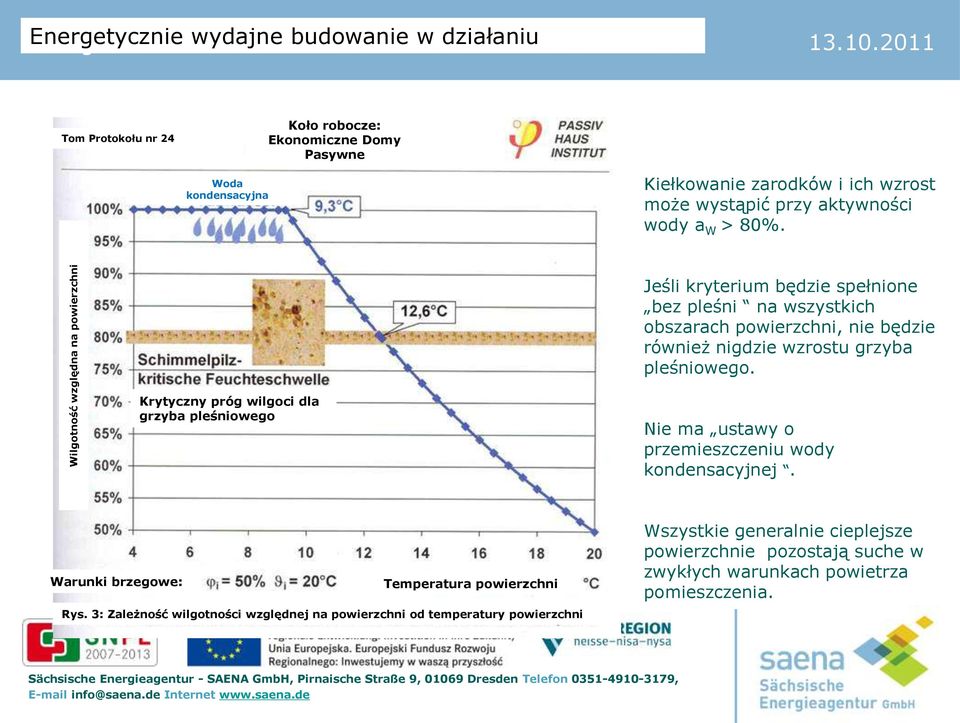

12 Wilgotność względna na powierzchni Energetycznie Energieeffizientes wydajne Bauen budowanie im Handwerk w działaniu Tom Protokołu nr 24 Koło robocze: Ekonomiczne Domy Pasywne Woda kondensacyjna Kiełkowanie zarodków i ich wzrost może wystąpić przy aktywności wody a W > 80%. Jeśli kryterium będzie spełnione bez pleśni na wszystkich obszarach powierzchni, nie będzie również nigdzie wzrostu grzyba pleśniowego. Krytyczny próg wilgoci dla grzyba pleśniowego Nie ma ustawy o przemieszczeniu wody kondensacyjnej. Warunki brzegowe: Temperatura powierzchni Rys. 3: Zależność wilgotności względnej na powierzchni od temperatury powierzchni Wszystkie generalnie cieplejsze powierzchnie pozostają suche w zwykłych warunkach powietrza pomieszczenia.

Jeśli kryterium będzie spełnione bez pleśni na wszystkich obszarach powierzchni, nie będzie również nigdzie wzrostu grzyba pleśniowego.

13 Lepiej pewnie izolować Elementy konstrukcyjne starego budynku: dom pasywny izolowany (200 mm), nowe okno domu pasywnego Szafa tylna Ściana zewn. Ościeże Przesz -klenie Zespolenie brzegowe Poziom podłogi ściany zewn. Krawędź ściany zewn. Źródło: PHI, Tom Protokołu AK 24 Warunki brzegowe: Względna temp. powierzchni Nie ma również problemów przy szafie przy krawędzi ściany.

Ościeże Przesz -klenie Zespolenie brzegowe Poziom podłogi ściany zewn. Krawędź ściany zewn.

14 bezkonkurencyjnie izolują cieplnie najnowocześniejsze materiały izolacyjne Względnie nowy materiał izolacyjny z twardej rezolowej płyty styropianowej przewodność cieplna: lambda 0,022 Panele o izolacji próżniowej VIP rdzeń wsporczy o otwartych porach z prasowanego kwasu krzemowego, wielowarstwowej folii powłokowej Dalsza lektura:

przewodność cieplna: lambda 0,022 Panele o izolacji próżniowej VIP rdzeń wsporczy

15 Rysunek 30: zoptymalizowane grzejniki (ogrzewanie niskotemperaturowe) za niezoptymalizowanymi oknami w zabytkowym budynku

16 Rozwój okna Okno 1-szybowe Okno izolujące 2-szybowe Okno izolujące cieplnie 2-szybowe Okno izolujące cieplnie 3-szybowe Wartość U Dzisiaj

17 Dlaczego potrójne przeszklenie? Standardowe zespolenie brzegowe w oknie o U w = 1,6 W/(m 2 /K) Nieosiągnięcie punktu rosy od 35% wilgotności względnej zewn.: wewn.: niewydajne, zimne, wilgotne, niewygodne zewn.: wewn.: wydajne, ciepłe, suche, wygodne

Nieosiągnięcie punktu rosy od 35% wilgotności względnej zewn.

18 4. Osłona konstrukcyjna problemy i rozwiązania Montaż okna zmniejszający mostek cieplny Okno w płaszczyźnie izolacji Właściwy montaż okien - RAL seitlicher Schnitt Właściwy montaż okna RAL wg DIN , Szczelność powietrzna budynków, wymagania, zalecenia planistyczne i wykonawcze oraz przykłady wykonania" Źródło: BauPraxis Home Źródło: Passivhaus-Institut, Tom Protokołów 24

wg DIN 4108-7, Szczelność powietrzna budynków, wymagania, zalecenia planistyczne i wykonawcze

19 Słabe punkty na stropie piwnicznym Izolacja 200 mm Grupa Przewodności Cieplnej WLG 035 Źródło: Schulze Darup
