1 budownictwo niskoenergetyczne - standard pasywny 1 budownictwo zrównoważone zasada 4r zmniejszenie (reduce): materiały budowlane zużycie energii ponowne użycie (reuse): ponowne użycie materiałów recykling (recycle): użycie materiałów z recyklingu oraz projektowanie z domyślnym odzyskiem materiałów z konstrukcji odnawialny (renewable): energia odnawialna i komponenty budowlane z materiałów odnawialnych Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 2 1

2 budownictwo niskoenergetyczne lata 80-te XX w. Dania, Szwecja niskoenergetyczny standard budynków nowych znaczne grubości termoizolacji minimalizowanie mostków termicznych szczelność powietrzna budynków izolacyjność termiczna stolarki otworowej (energooszczędne okna) odzysk ciepła w wentylacji 1988 koncepcja domu pasywnego, Bo Adamson (w czasie pobytu badawczego) University of Lund/ Sweden Passive House pomijalne potrzeby związane z ogrzewaniem brak aktywnego systemu grzewczego pasywne utrzymanie ciepła pozyskiwanego z wewnętrznych źródeł wykorzystanie energii słonecznej dostarczanej przez okna 1991 budowa pierwszego domu pasywnego 1993 Feist: Passive Houses in Central Europe rozprawa dot. budynków pasywnych komputerowe symulacje bilansu energii w budynkach pasywnych Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 3 budownictwo niskoenergetyczne 3 składowe oceny efektywność energetyczna koszt instalacji koszty użytkowania przykład analizy efektywności energetycznej w budynkach pasywnych Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 4 2

Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 5 Passive House, Darmstadt Kranichstein

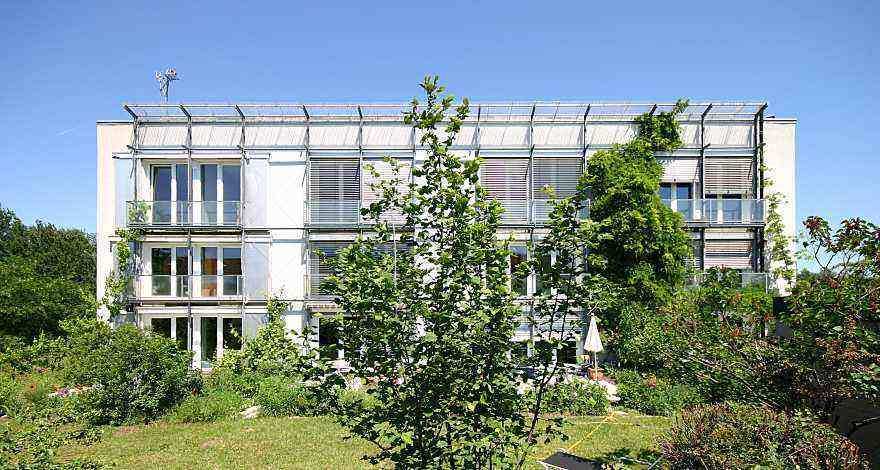

3 Passive House, Darmstadt Kranichstein (1991) architekt: Bott, Ridder, Westermeyer Fot. Feist Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 5 Passive House, Darmstadt Kranichstein Źródło: Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 6 3

4 Passive House, Darmstadt Kranichstein 2005 elewacja północna Źródło: Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 7 Passive House, Darmstadt Kranichstein otwarta, doświetlona przestrzeń wnętrza elewacja południowa Fot. Esch Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 8 4

5 Passive House, Darmstadt Kranichstein Źródło: Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 9 Passive House, Darmstadt Kranichstein podstawowe cechy izolacja termiczna odzysk ciepła z powietrza wentylacyjnego dach dach zielony współczynnik przenikania ciepła U=0,1 W/(m 2 K) izolacja termiczna 445 mm wełny mineralnej ściany zewnętrzne współczynnik przenikania ciepła U=0,14 W/(m 2 K) prefabrykowane ściany żelbetowe izolacja termiczna 275 mm EPS Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 10 5

6 Passive House, Darmstadt Kranichstein strop nad piwnicą konstrukcja masywna współczynnik przenikania ciepła U=0,13 W/(m 2 K) izolacja termiczna 250 mm polistyrenu okna szyby dwukomorowe, wypełnione Kryptonem współczynnik przenikania ciepła szyby U g =0,7 W/(m 2 K) ramy drewniane z wkładkami poliuretanowymi izolacyjnymi współczynnik przenikania ciepła okna U=0,7 W/(m 2 K) odzysk ciepła przeciwprądowy wymiennik powietrze powietrze lokalizacja w piwnicy (temperatura ok. 9 C w zimie) sprawność odzysku ok. 80% Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 11 Passive House, Darmstadt Kranichstein szczelność powietrzna wynik próby wentylatorowej z wykorzystaniem BlowerDoor: n 50 =0,3 h -1 szczelność zachowana w czasie (2005) przygotowanie ciepłej wody użytkowej kolektory próżniowe powierzchnia 5,3 m 2 na mieszkanie lub 1,4 m 2 na osobę pokrycie ok. 66% potrzeb źródło wspomagające kocioł gazowy wysoka izolacyjność przewodów dystrybuujących cwu system wentylacji wentylacyjne starty ciepła ok. 35 kwh/(m 2 rok) wysoka sprawność wentylatorów energia pomocnicza 0,4 Wh/m 3 skomunikowany system wentylacji strumień powietrza /powierzchnie mieszkalne, sypialnie/ średni 100 m 3 /h max m 3 /h wymiana TWB po 15 latach Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 12 6

7 Passive House, Darmstadt Kranichstein redukcja zużycia energii w odniesieniu do budynków tradycyjnych spełniających wymagania izolacyjności cieplnej na poziomie krajowym /Niemcy/ Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 13 Passive House, Darmstadt Kranichstein zużycie energii końcowej /gaz/ na ogrzewanie Źródło: Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 14 7

8 Passive House Planning Package /PHPP/ bilans energii budynku w Darmstadt z symulacjami przeprowadzonymi w PHPP Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 15 budownictwo niskoenergetyczne w UE budynek nisko energetyczny low energy building zróżnicowane nazewnictwo w Europie low energy house high-performance house Passive house/ Passivhaus zero carbon house zero energy house energy saving house energy positive house 3-litre house ultra-low energy house po uwzględnieniu dodatkowych parametrów poza zużyciem energii eco-building green building Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 16 8

9 budownictwo niskoenergetyczne w UE definicja budynku nisko energetycznego (indywidualna dla każdego z państw) AT, CZ, DK, UK, FI, FR, DE, BE (Flandria) plany ustanowienia definicji: LUX, RO, SK, SE definicja dotyczy budownictwa nowego, ale może się również odnosić do budynków istniejących (AT, CZ, DK, DE, LUX) mieszkalnych i nie mieszkalnych typowe wymaganie redukcja zużycia energii w zakresie 30-50% w stosunku do standardu technologicznego budynków nowych roczne zużycie energii w granicach kwh/(m 2 rok) w krajach Europy Środkowej Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 17 budownictwo niskoenergetyczne w UE założenia i definicje budynek nisko energetyczny low energy building brak ogólnej/ globalnej definicji cechy: opcjonalnie wysoki poziom izolacyjności termicznej, efektywne energetycznie okna niski poziom infiltracji powietrza przez obudowę pasywne i aktywne systemy solarne odzysk ciepła ze zużytej cwu (prysznice, wanny, zmywarki) Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 18 9

10 budownictwo nisko energetyczne w UE definicje Austria budynek nisko energetyczny zapotrzebowanie energii na cele ogrzewania: kwh/(m 2 rok) budynek pasywny (standard pasywny Feist a): 15 kwh/(m 2 rok) powierzchni użytkowej Styria 15 kwh/(m 2 rok) powierzchni ogrzewanej Tyrol Belgia - Flandria budynek nisko energetyczny klasy 1 40% redukcji zużycia energii w budynkach mieszkalnych 30% redukcji zużycia energii w budynkach użyteczności publicznej budynek bardzo nisko energetyczny 60% redukcji zużycia energii w budynkach mieszkalnych 45% redukcji zużycia energii w budynkach użyteczności publicznej Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 19 budownictwo nisko energetyczne w UE definicje Czechy budynek nisko energetyczny zapotrzebowanie energii na cele ogrzewania: kwh/(m 2 rok) budynek bardzo nisko energetyczny poniżej 51 kwh/(m 2 rok) standard pasywny 15 kwh/(m 2 rok) Dania 1 klasa nisko energetyczna redukcja zapotrzebowania na energię o ponad 50% w stosunku do budynków nowych 2 klasa nisko energetyczna redukcja zapotrzebowania na energię o ponad 25% w stosunku do budynków nowych Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 20 10

11 budownictwo nisko energetyczne w UE definicje Finlandia budynek nisko energetyczny redukcja zapotrzebowania na energię o ponad 40% w stosunku do budynków nowych Francja nowe budynki nisko energetyczne roczne zapotrzebowanie energii EP: 50 kwh/(m 2 rok) pozostałe redukcja zapotrzebowania na energię o ponad 50% w stosunku do budynków nowych poddane remontom/ termomodernizacji 80 kwh/(m 2 rok) Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 21 budownictwo nisko energetyczne definicje Niemcy nisko energetyczne budynki mieszkalne / jednorodzinne KfW60 60 kwh/(m 2 rok) KfW40 40 kwh/(m 2 rok) Passive Hause zapotrzebowanie energii na cele ogrzewania: 15 kwh/(m 2 rok) i całkowite zużycie energii poniżej 120 kwh/(m 2 rok) Anglia i Walia zaostrzane w czasie minimalne wymagania poziom 3 (2010) redukcja zapotrzebowania energii o min. 25% w stosunku do wymagań dla budynków nowych poziom 4 (2013) redukcja o min. 44%, zbliżone do Passive Hause poziom 5 (2016) budynki zero emisyjne (ogrzewanie i oświetlenie) Poziom 6 (2016) budynki zero emisyjne (wszystkie cele użytkowania energii) Karolina Kurtz, dr inż., arch. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie 22 11
