1 System zgarniania osadu w zbiornikach radialnych

2 Firma Finnchain Oy posiada know-how w zakresie łańcuchów i specjalizuje się w zastosowaniach tej technologii w ochronie środowiska. Firma prowadzi prace badawcze, produkuje, sprzedaje, instaluje wysokiej jakości systemy zgarniania osadu dla stacji uzdatniania wody oraz oczyszczalni ścieków. Pragniemy zaopatrywać naszych klientów w najnowoczesniejsze technologie i kompleksowe systemy, które są niezawodne i bezobsługowe. 2 Firma posiada też liczne patenty, co potwierdza, że prace badawczo-rozwojowe produktu są dla Finnchaina bardzo ważne. Spełniamy życzenia i potrzeby klientów profesjonalnie, niezawodnie i z podejściem długofalowym. Ponieważ koncentrujemy się tylko na systemach zgarniania, możemy działać szybko i elastycznie. Niezawodność to działanie kluczowe zarówno w odniesieniu do naszych systemów jak i ich dostaw.

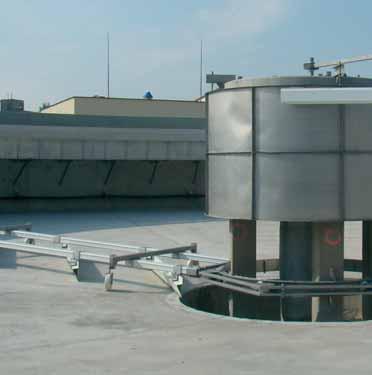

3 System Finnchaina System zgarniania osadu typu Finnchain-rake to nowe rozwiązanie przeznaczone do osadników na stacjach uzdatniania wody i oczyszczalniach ścieków. Opracowaliśmy nowoczesny łańcuchowy system zgarniania osadu w osadnikach radialnych, aby zapewnić alternatywę do modelu tradycyjnych zgarniaczy pomostowych. 1. Napęd Silnik umiejscowiony na krawędzi osadnika obraca koło zębate, a wał napędowy powoduje obrót koła napędowego. W zależności od rozmiaru osadnika, szybkość przy obrzeżu osadnika wynosi 1,2 do 3 m/min a moc silnika od 0,18 do 0,55 kw. 2. Koło napędowe Koło napędowe ze stali nierdzewnej napędza łańcuch przenośnika. Trakcja następuje poprzez zęby koła przy zastosowaniu kół prowadzących. 3. Koła bierne Łańcuch przesuwa się po kołach biernych wykonanych z poliacetalu i zainstalowanych na ścianie osadnika. Koła bierne są instalowane w osadnikach co ok. 4 m. 4. Łańcuch zgarniacza Dyszel holowniczy jest połączony razem z łańcuchem z pliacetelu i powoduje poruszanie się zgarniacza dennego i powierzchniowego. 5. Zgarniacz denny Każdy osadnik ma przynajmniej dwa zgarniacze denne wyprodukowane z profili z włókna szklanego. Jeśli w osadniku jest dużo osadu lub jeśli jest to duży osadnik (o dużej średnicy) jest bardzo łatwo zainstalować więcej zgarniaczy dennych. 6. Zgarniacz powerzchniowy Zgarniacz powierzchniowy produkowany z profili z włókna szklanego jest połączo- ny ze zgarniaczem dennym konstrukcją rurową ze stali nierdzewnej. Zgarniacz powierzchniowy na końcówce przekazuje części pływające do koryta osadowego umieszczonego na krawędzi osadnika. 3

4 Innowacje i doświadczenie Nowoczesne i innowacyjne rozwiązania do systemów zgarniaczy łańcuchowych od 1984 r. Niezawodne Niezawodność zarówno w działaniu jak i dostawie to kluczowe hasło w naszej praktyce. 1. Przyjazne dla środowiska Trwałe produkty z długim okresem użytkowania najlepiej świadczą o nieszkodliwości dla środowiska. Ekonomia łączna Niskie ogólne koszty inwestycyjne i koszty eksploatacji powodują opłacalność inwestycji. Partnerstwo Na bazie zaufania i zaangażowania dla osiągnięcia wspólnych celów tworzy się funkcjonalną i pomyślną współpracę pomiędzy partnerami. 4

5 Główne zalety systemu Finnchain NISKIE KOSZTY I ŁATWOŚĆ UTRZYMANIA Części wolne od korozji System składa się tylko z części wolnych od korozji. Użyte materiały to tworzywo, włókno szklane i stal nierdzewna, co czyni obróbkę wykańczającą komponentów zbędną. Działa idealnie bez smarów Rolę smaru w systemie pełni woda, co powoduje, że użycie tradycyjnych smarów jest niepotrzebne. Temperatury poniżej zera nie przysparzają problemów, ponieważ wszystkie elementy są zanurzone. Niskie zużycie energii Dzięki lekkiej konstrukcji systemu, zużycie energii jest niskie. W zależności od rozmiaru zbiornika, moc silnika wynosi zaledwie pomiędzy 0,25 0,55 kw. Trwałe i łatwo wymienne części Części ruchome systemu są trwałe ponieważ w wodzie ich obciążenie jest minimalne. Bardzo lekkie komponenty umożliwiają również łatwą i szybką konserwację systemu. OSZCZĘDNE KONSTRUKCJE ZBIORNIKA Lekka konstrukcja nie wymaga masywnych struktur System nie wymaga masywnych ścian betonowych. Największe obciążenie ścian to maksymalnie 300 kg. Zgarniacze są przymocowane do centralnego elementu nośnego na dnie zbiornika, więc część środkowa zbiornika także nie wymaga struktur nośnych. Łatwy do przykrycia Zbiornik można łatwo przykryć aby ograniczyć emisje uciążliwych zapachów. Ten rodzaj przekrycia jest tańszy i mniej awaryjny niż przekrycie obrotowe. Poza silnikiem, wszystkie części są zanurzone. LEKKI I ŁATWY W INSTALACJI Elektryczność bez wysiłku Przewody elektryczne są potrzebne tylko dla jednostki napędowej i czujnika chain wath na ścianie zbiornika, co ułatwia instalację elementów elektrycznych. Lekkie komponenty Wszystkie komponenty są lekkie i łatwe w instalacji. Najcięższą częścią jest silnik przekładniowy, ważący około 100 kg. Oczyszczalnia ścieków Mussalo W 2003 roku, w Mussalo WWTP w Kotka, Finlandia, został zainstalowany pierwszy system zgarniający Finnchain, zastępując zgarniacz pomostowy. Dobre doświadczenia uzyskane dzięki pierwszemu systemowi skutkowały zastosowaniem systemów Finnchain w projekcie rozszerzenia i przebudowy. Po rozbudowie, zakład korzysta z następujących systemów Finnchain: zbiornika Wymiary Liczba Osadnik wstępny średnica 26 m 3 zbiorniki Osadnik wtórny średnica 36 m 2 zbiorniki Osadnik wtórny średnica 39,5 m 2 zbiorniki Zagęszczacz osadu średnica 13 m 3 zbiorniki Zgarniacz zawiesin prostokąt 20 m 3 zbiorniki 5

6 Czy konstrukcja plastykowa lekka jest wystarczająca? Łańcuchy z tworzyw sztucznych zastępują łańcuchy stalowe w osadnikach prostokątnych. W osadnikach prostokątnych prace rozwojowe szły w kierunku zastosowania łańcuchów z tworzyw sztucznych zamiast stalowych z uwagi na ich nadzwyczajną przydatność na oczyszczalniach ścieków (np. odporność na korozję, lekkość komponentów, smarowanie wodą). Finnchain produkuje zgarniacze z tworzyw sztucznych do osadników prostokątnych od 1984 roku i miał już w 2007 roku ok instalacji na świecie. Lekkie ładunki osadu nie wymagają masywnych konstrukcji ani masywnych urządzeń. Aby udowodnić powyższe prześledziliśmy ładunki osadu w trzech różnych osadnikach w realnych warunkach eksploatacyjnych. Największe ładunki /obciążenia zaobserwowano podczas fazy rozruchowej. Do wykonania pomiarów, które należało robić co 30 sekund przez 11 dni, zastosowaliśmy dwa czujniki umiejscowione na ogniwach łańcucha podczas badania. Wyniki z osadnika o średnicy 37 m. Faza uruchomienia , godz. 8:46 Po tygodniu , godz. 6:55 Po 11 dniach , godz. 6:26 Największe obciążenie stwierdzono podczas fazy rozruchu, zanim osadnik został napełniony wodą. Najwyższe siły jakim podlegał łańcuch to 6,1 kn. Ponieważ obciążenie niszczące łańcucha następuje przy 35 kn, współczynnik bezpieczeństwa był wyższy niż wystarczający. 6

7 Całość funkcjonalna jest sumą jej części Unikalne komponenty Finnchaina Prace rozwojowe i innowacyjne Finnchaina są także widoczne w wielu fundamentalnych rozwiązaniach a także w międzynarodowych patentach. 1. Ogniwo łańcucha i stożkowa szpilka łańcucha niezawodność i wytrzymałość Łańcuch zgarniacza jest najważniejszym komponentem w zgarniaczach łańcuchowych stosowanych w osadnikach radialnych ponieważ porusza się on w pozycji anormalnej w porównaniu do konstrukcji standardowych łańcuchów. Z tego powodu Finnchain opracował specjalny typ łańcucha do osadników radialnych ze szpilką stożkową - łańcuch typu ConicPinTM. Z uwagi 3. Łopata zgarniacza z włókna szklanego Trwałość i jakość Bazując na wieloletnich badaniach Finnchain zdecydował się na użycie ram z wysokiej jakości włókien szklanych do łopat zgarniacza (wysoka zawartość szkła %). Bardzo dobra sztywność łopat o profilu wklęsłym czyni te super łopaty najnowocześniejszymi i najbardziej niezawodnymi łopatami do zgarniania nawet w największych osadnikach. na stożkowy kształt szpilki wymagane jest aż o 50 % niższe naprężenie w celu uzyskania odpowiedniego napięcia łańcucha w porównaniu do łańcuchów tradycyjnych ze szpilką prostą. 2. Koło napędowe z regulowanym skokiem łatwa instalacja i długi okres użytkowania Niezaprzeczalne korzyści wynikające z kół napędowych z regulowanym skokiem oraz czujnika zbliżeniowego chain watch stosowanych przez wiele lat w zbiornikach prostokątnych, mogą być w pełni wykorzystane także w osadnikach radialnych. Wysokość łopaty w zgarniaczu dennym wynosi 300, ale na środku osadnika gdzie obciążenie osadem jest największe, wysokość łopaty wynosi Podwójnie działający czujnik zbliżeniowy chain watch bezpieczeństwo i ochrona W systemie Finnchaina unikalny, opatentowany czujnik zbliżeniowy zabezpiecza działanie zgarniacza jak też działa jako ochrona przeciążeniowa. Ponieważ łańcuch z czasem się zużywa i wyciąga, szpilki naciągowe koła napędowego mogą być z łatwością regulowane aby zwiększyć koło podziałowe koła napędowego. Pozwala to odpowiednio ustawić skok koła i łańcuch zwiększając tym W przypadku przeciążenia, łańcuch przeskakuje na zębach lub kółkach koła napędowego. Z tej przyczyny czujnik zbliżeniowy zainstalowany na kole napędowym zapobiegający przeskakiwaniu łańcucha jest najbardziej niezawodnym rozwi zaniem. samym żywotność obu komponentów. 7

8 Dane techniczne 1. Łańcuch Skok Dopuszczalne Obciążenie kn Obciążenie robocze kn Powierzchnia lożyskowa złącza Pow. Łożyskowa karbu zęba 2 Szerokość Wysokość Waga kg/m FC-HA ,3 PA/POM 2. Koło napędowe Ilość szpilek napędowych Średnica toczna Szerokość wewnętrzna Powierzchnia szpilki napędowej 2 Waga kg/kpl FC- Z=12/HA178 Z= AISI 304/PEUR 3. Koło pośredniczące Średnica zewnętrzna Średnica piasty Powierzchnia łożyskowa piasty 2 Waga kg FC-W PA 4. Łopata zgarniacza Średnica Wysokość Waga kg/m Pole przekroju poprzecznego 2 Moment bezwładności I14 I24 Biegunowy moment bezwładności lv 4 Profil FC-F x120x , GRP Wklęsły FC-F x100x2, , GRP Wklęsły, Trójkątny 5. Koło denne Średnica zewnętrzna Szerokość Długość piasty Waga kg FC-W ,4 PA6 Manufacturer: Finnchain Oy Rekitie 1, FI Rauma, Finland Tel (0) Fax +358 (0)
