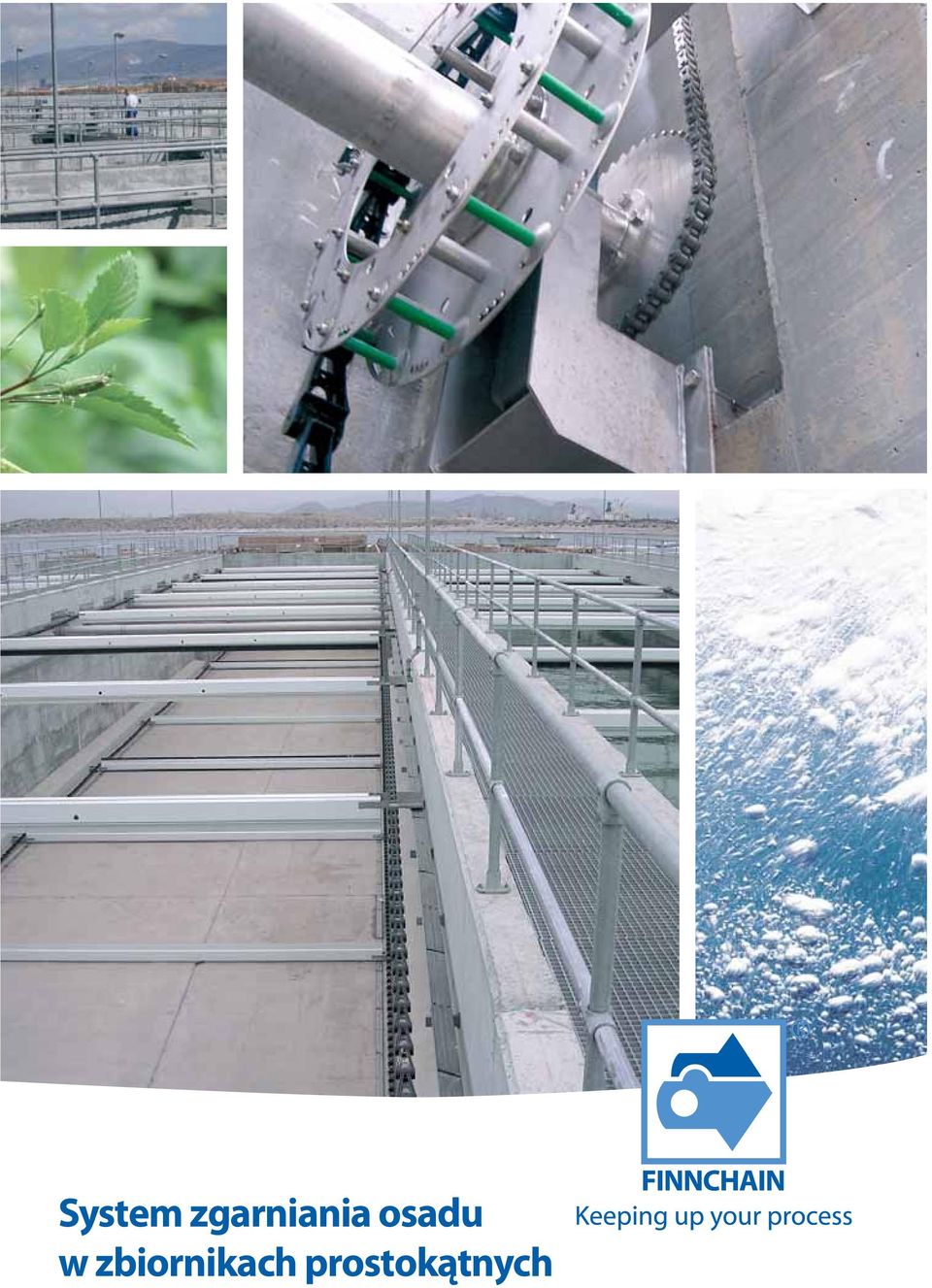

1 System zgarniania osadu w zbiornikach prostokątnych

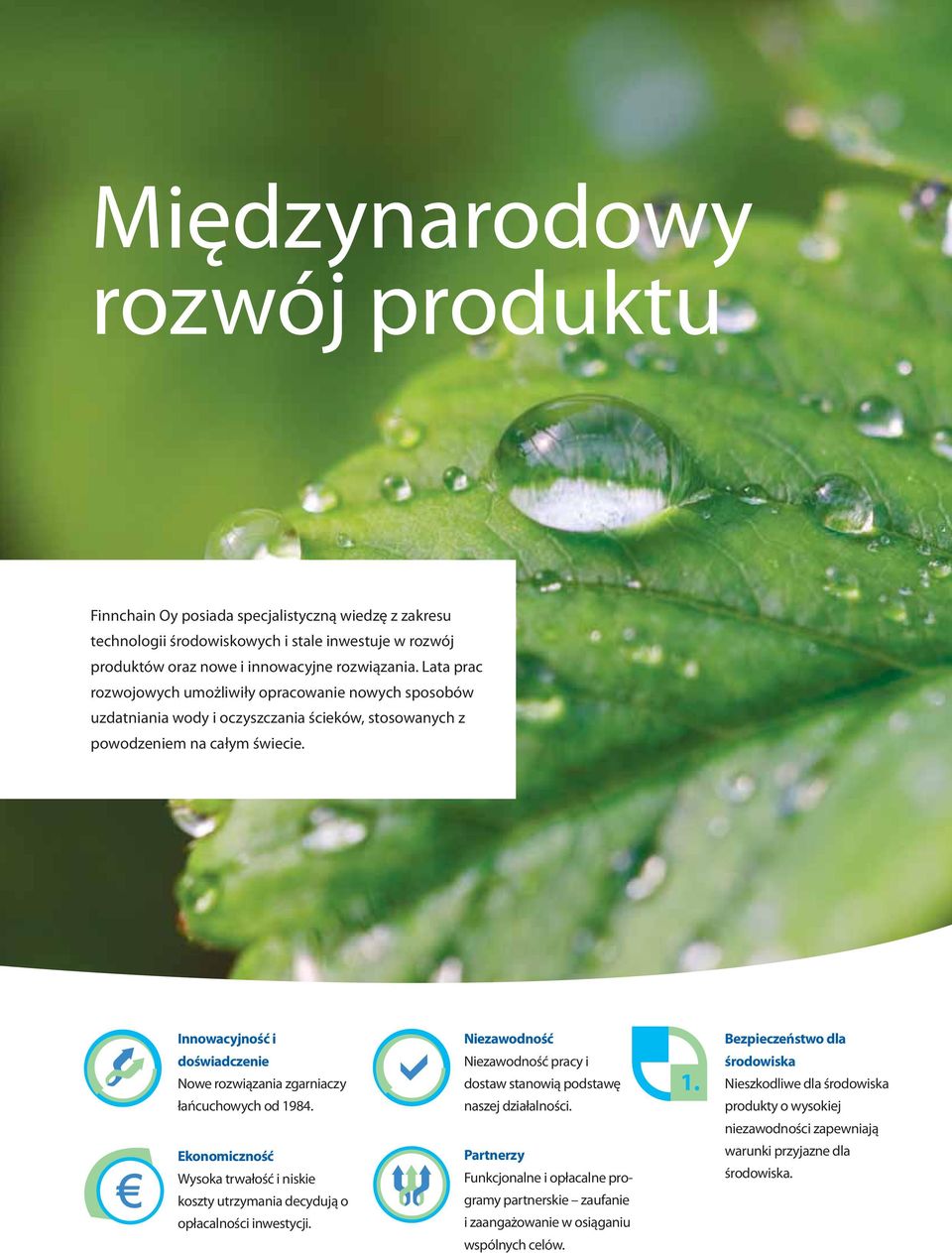

2 Międzynarodowy rozwój produktu Finnchain Oy posiada specjalistyczną wiedzę z zakresu technologii środowiskowych i stale inwestuje w rozwój produktów oraz nowe i innowacyjne rozwiązania. Lata prac rozwojowych umożliwiły opracowanie nowych sposobów uzdatniania wody i oczyszczania ścieków, stosowanych z powodzeniem na całym świecie. Innowacyjność i doświadczenie Nowe rozwiązania zgarniaczy łańcuchowych od Ekonomiczność Wysoka trwałość i niskie koszty utrzymania decydują o opłacalności inwestycji. Niezawodność Niezawodność pracy i dostaw stanowią podstawę naszej działalności. Partnerzy Funkcjonalne i opłacalne programy partnerskie zaufanie i zaangażowanie w osiąganiu wspólnych celów. 1. Bezpieczeństwo dla środowiska Nieszkodliwe dla środowiska produkty o wysokiej niezawodności zapewniają warunki przyjazne dla środowiska.

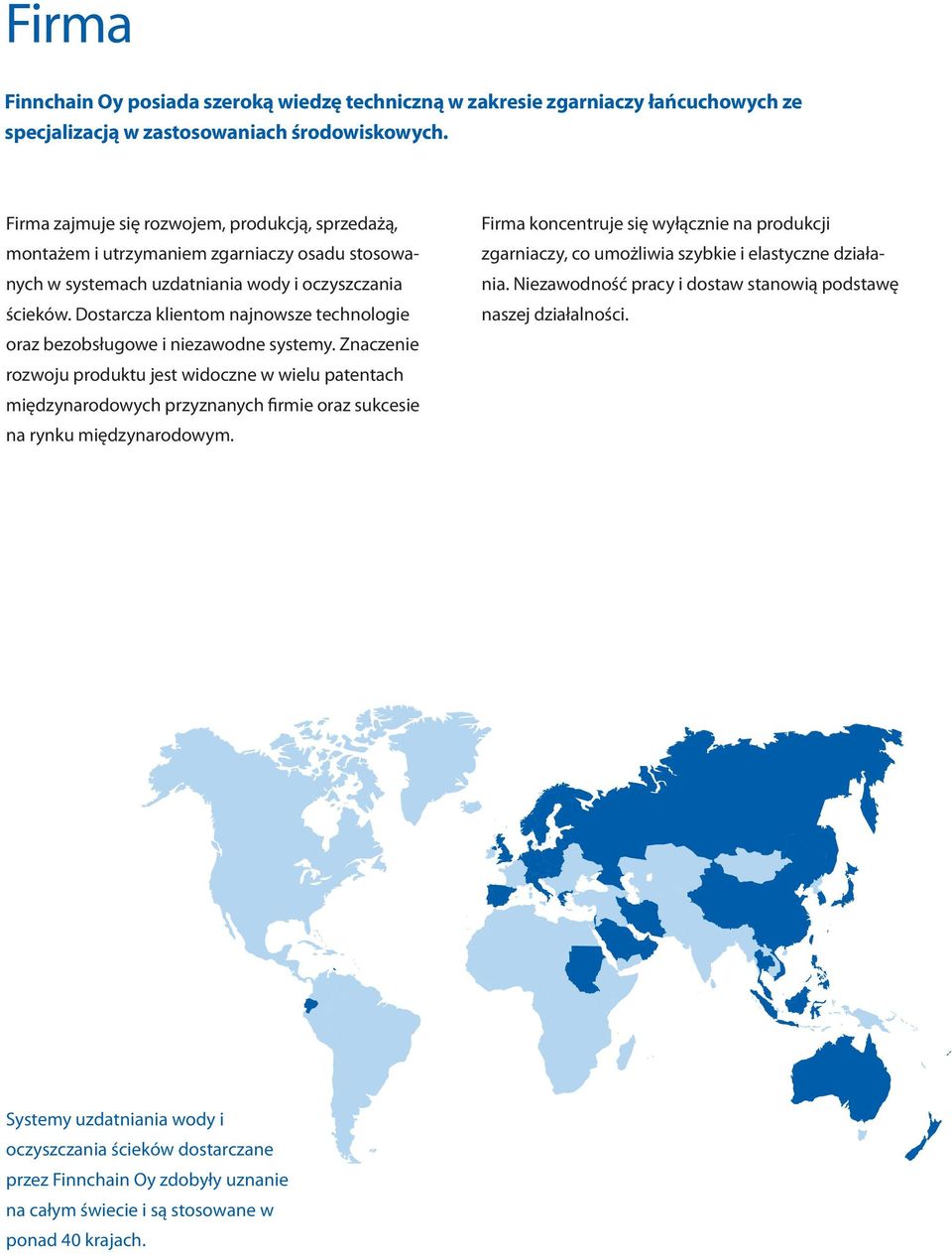

3 Firma Finnchain Oy posiada szeroką wiedzę techniczną w zakresie zgarniaczy łańcuchowych ze specjalizacją w zastosowaniach środowiskowych. Firma zajmuje się rozwojem, produkcją, sprzedażą, montażem i utrzymaniem zgarniaczy osadu stosowanych w systemach uzdatniania wody i oczyszczania ścieków. Dostarcza klientom najnowsze technologie oraz bezobsługowe i niezawodne systemy. Znaczenie rozwoju produktu jest widoczne w wielu patentach międzynarodowych przyznanych firmie oraz sukcesie na rynku międzynarodowym. Firma koncentruje się wyłącznie na produkcji zgarniaczy, co umożliwia szybkie i elastyczne działania. Niezawodność pracy i dostaw stanowią podstawę naszej działalności. Systemy uzdatniania wody i oczyszczania ścieków dostarczane przez Finnchain Oy zdobyły uznanie na całym świecie i są stosowane w ponad 40 krajach.

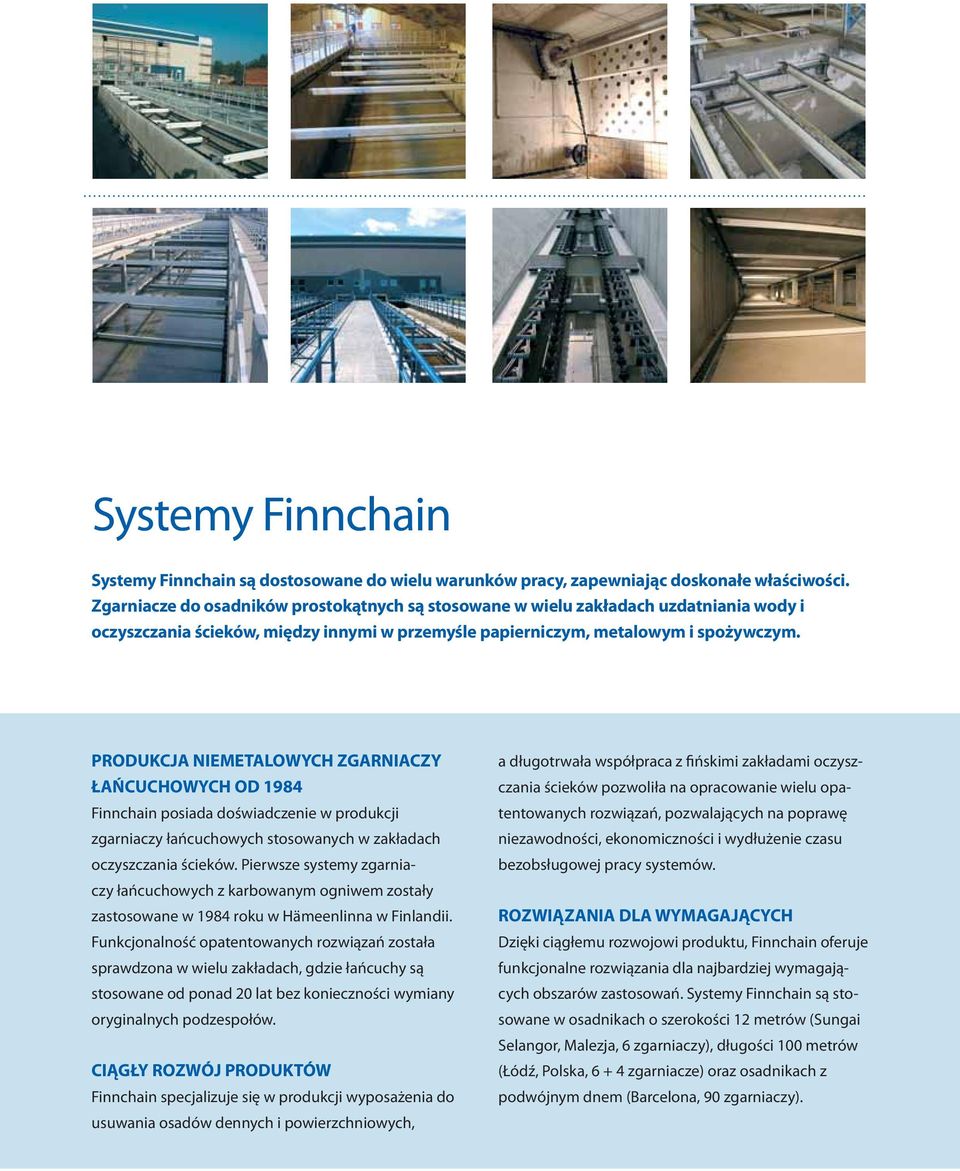

4 Systemy Finnchain Systemy Finnchain są dostosowane do wielu warunków pracy, zapewniając doskonałe właściwości. Zgarniacze do osadników prostokątnych są stosowane w wielu zakładach uzdatniania wody i oczyszczania ścieków, między innymi w przemyśle papierniczym, metalowym i spożywczym. PRODUKCJA NIEMETALOWYCH ZGARNIACZY ŁAŃCUCHOWYCH OD 1984 Finnchain posiada doświadczenie w produkcji zgarniaczy łańcuchowych stosowanych w zakładach oczyszczania ścieków. Pierwsze systemy zgarniaczy łańcuchowych z karbowanym ogniwem zostały zastosowane w 1984 roku w Hämeenlinna w Finlandii. Funkcjonalność opatentowanych rozwiązań została sprawdzona w wielu zakładach, gdzie łańcuchy są stosowane od ponad 20 lat bez konieczności wymiany oryginalnych podzespołów. CIĄGŁY ROZWÓJ PRODUKTÓW Finnchain specjalizuje się w produkcji wyposażenia do usuwania osadów dennych i powierzchniowych, a długotrwała współpraca z fińskimi zakładami oczyszczania ścieków pozwoliła na opracowanie wielu opatentowanych rozwiązań, pozwalających na poprawę niezawodności, ekonomiczności i wydłużenie czasu bezobsługowej pracy systemów. ROZWIĄZANIA DLA WYMAGAJĄCYCH Dzięki ciągłemu rozwojowi produktu, Finnchain oferuje funkcjonalne rozwiązania dla najbardziej wymagających obszarów zastosowań. Systemy Finnchain są stosowane w osadnikach o szerokości 12 metrów (Sungai Selangor, Malezja, 6 zgarniaczy), długości 100 metrów (Łódź, Polska, zgarniacze) oraz osadnikach z podwójnym dnem (Barcelona, 90 zgarniaczy).

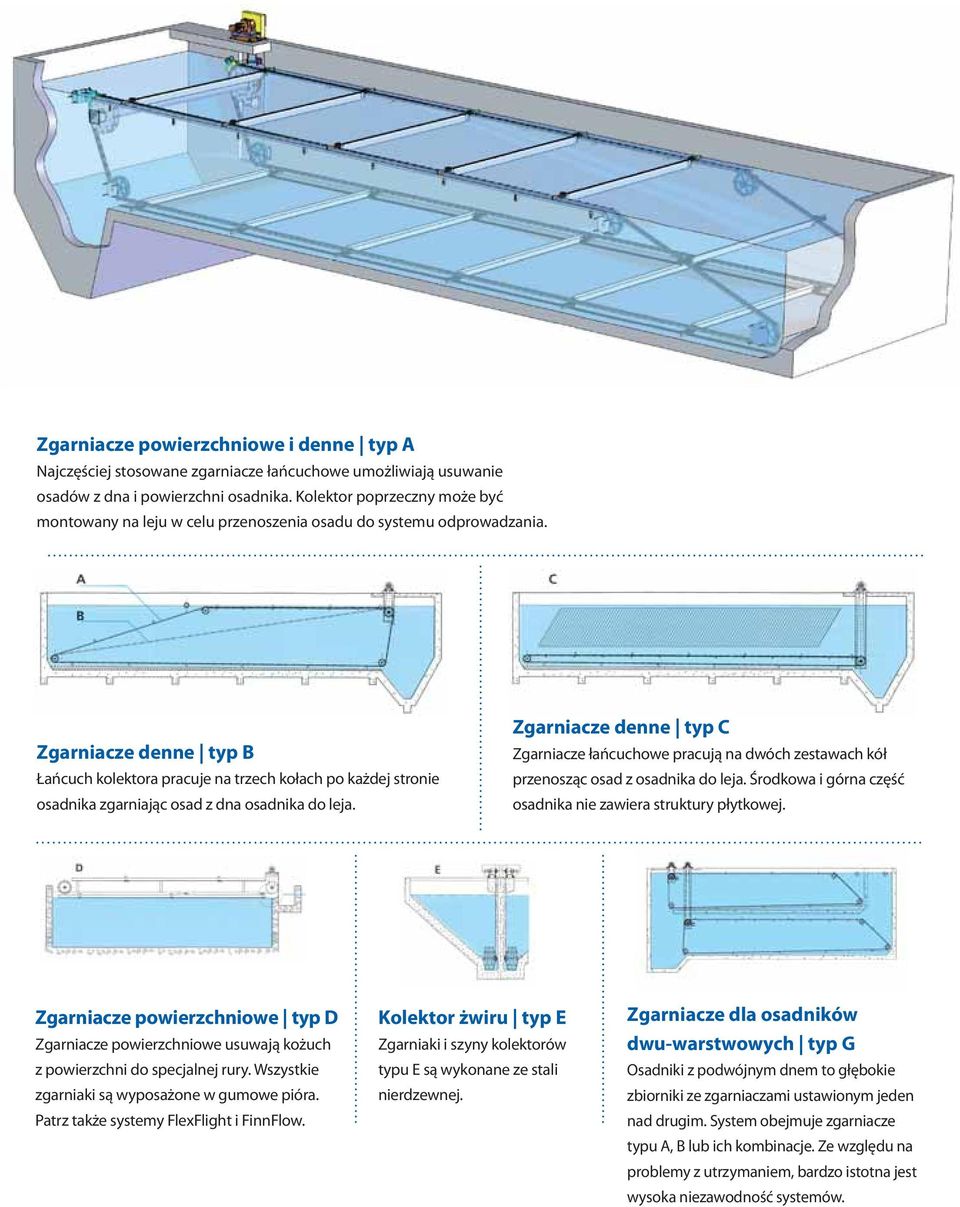

5 Zgarniacze powierzchniowe i denne typ A Najczęściej stosowane zgarniacze łańcuchowe umożliwiają usuwanie osadów z dna i powierzchni osadnika. Kolektor poprzeczny może być montowany na leju w celu przenoszenia osadu do systemu odprowadzania. Zgarniacze denne typ B Łańcuch kolektora pracuje na trzech kołach po każdej stronie osadnika zgarniając osad z dna osadnika do leja. Zgarniacze denne typ C Zgarniacze łańcuchowe pracują na dwóch zestawach kół przenosząc osad z osadnika do leja. Środkowa i górna część osadnika nie zawiera struktury płytkowej. Zgarniacze powierzchniowe typ D Zgarniacze powierzchniowe usuwają kożuch z powierzchni do specjalnej rury. Wszystkie zgarniaki są wyposażone w gumowe pióra. Patrz także systemy FlexFlight i FinnFlow. Kolektor żwiru typ E Zgarniaki i szyny kolektorów typu E są wykonane ze stali nierdzewnej. Zgarniacze dla osadników dwu-warstwowych typ G Osadniki z podwójnym dnem to głębokie zbiorniki ze zgarniaczami ustawionym jeden nad drugim. System obejmuje zgarniacze typu A, B lub ich kombinacje. Ze względu na problemy z utrzymaniem, bardzo istotna jest wysoka niezawodność systemów.

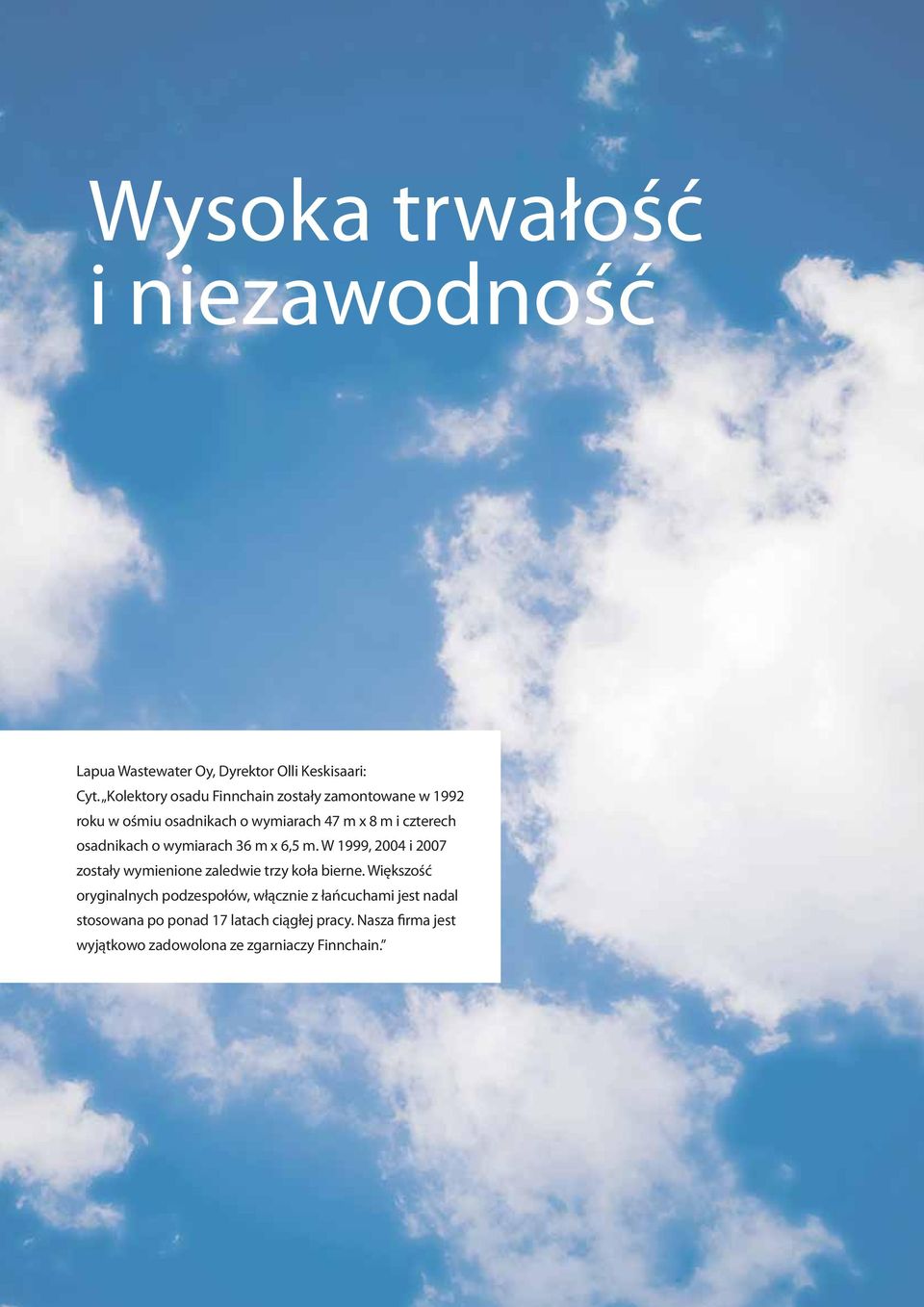

6 Wysoka trwałość i niezawodność Lapua Wastewater Oy, Dyrektor Olli Keskisaari: Cyt. Kolektory osadu Finnchain zostały zamontowane w 1992 roku w ośmiu osadnikach o wymiarach 47 m x 8 m i czterech osadnikach o wymiarach 36 m x 6,5 m. W 1999, 2004 i 2007 zostały wymienione zaledwie trzy koła bierne. Większość oryginalnych podzespołów, włącznie z łańcuchami jest nadal stosowana po ponad 17 latach ciągłej pracy. Nasza firma jest wyjątkowo zadowolona ze zgarniaczy Finnchain.

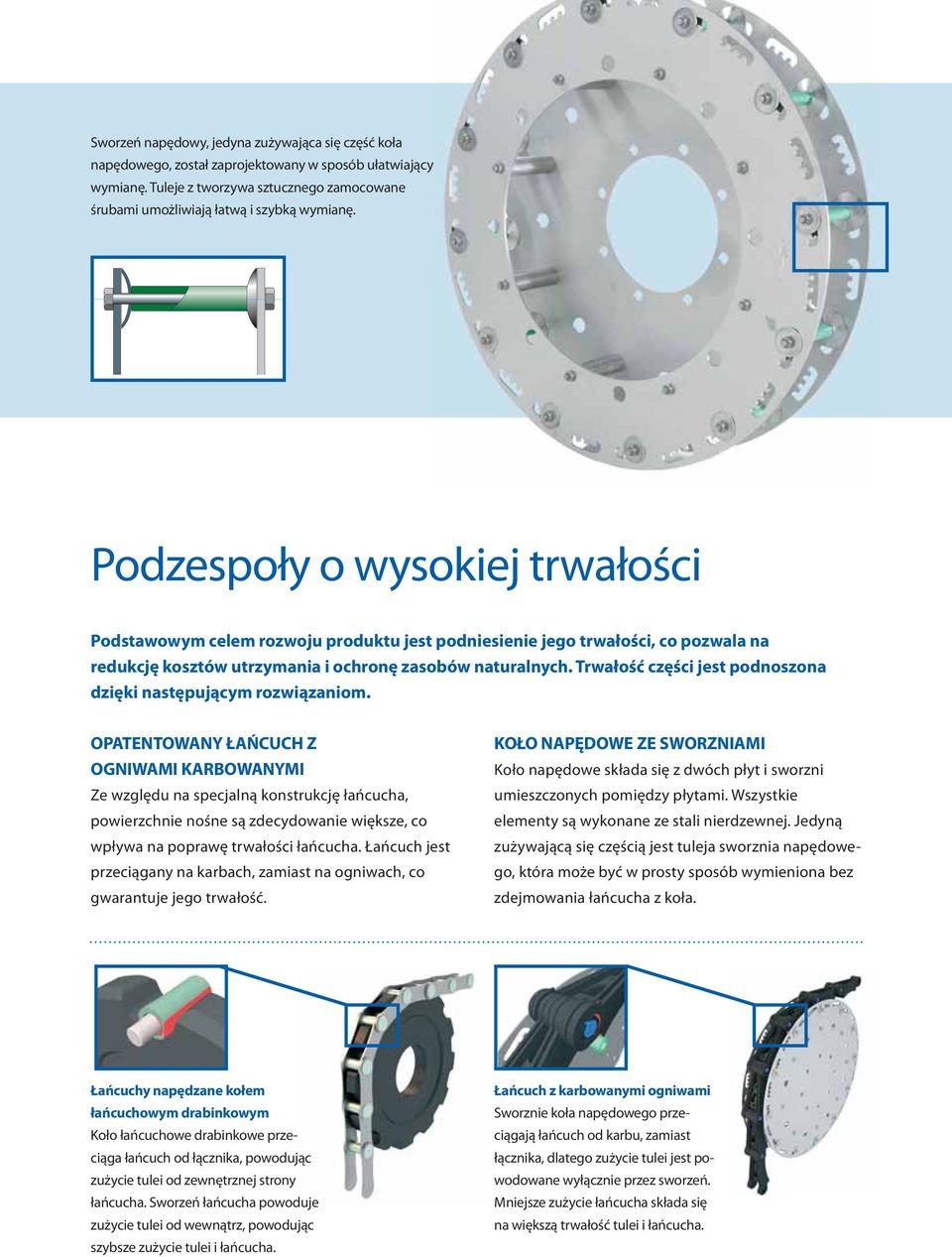

7 Sworzeń napędowy, jedyna zużywająca się część koła napędowego, został zaprojektowany w sposób ułatwiający wymianę. Tuleje z tworzywa sztucznego zamocowane śrubami umożliwiają łatwą i szybką wymianę. Podzespoły o wysokiej trwałości Podstawowym celem rozwoju produktu jest podniesienie jego trwałości, co pozwala na redukcję kosztów utrzymania i ochronę zasobów naturalnych. Trwałość części jest podnoszona dzięki następującym rozwiązaniom. OPATENTOWANY ŁAŃCUCH Z OGNIWAMI KARBOWANYMI Ze względu na specjalną konstrukcję łańcucha, powierzchnie nośne są zdecydowanie większe, co wpływa na poprawę trwałości łańcucha. Łańcuch jest przeciągany na karbach, zamiast na ogniwach, co gwarantuje jego trwałość. KOŁO NAPĘDOWE ZE SWORZNIAMI Koło napędowe składa się z dwóch płyt i sworzni umieszczonych pomiędzy płytami. Wszystkie elementy są wykonane ze stali nierdzewnej. Jedyną zużywającą się częścią jest tuleja sworznia napędowego, która może być w prosty sposób wymieniona bez zdejmowania łańcucha z koła. Łańcuchy napędzane kołem łańcuchowym drabinkowym Koło łańcuchowe drabinkowe przeciąga łańcuch od łącznika, powodując zużycie tulei od zewnętrznej strony łańcucha. Sworzeń łańcucha powoduje zużycie tulei od wewnątrz, powodując szybsze zużycie tulei i łańcucha. Łańcuch z karbowanymi ogniwami Sworznie koła napędowego przeciągają łańcuch od karbu, zamiast łącznika, dlatego zużycie tulei jest powodowane wyłącznie przez sworzeń. Mniejsze zużycie łańcucha składa się na większą trwałość tulei i łańcucha.

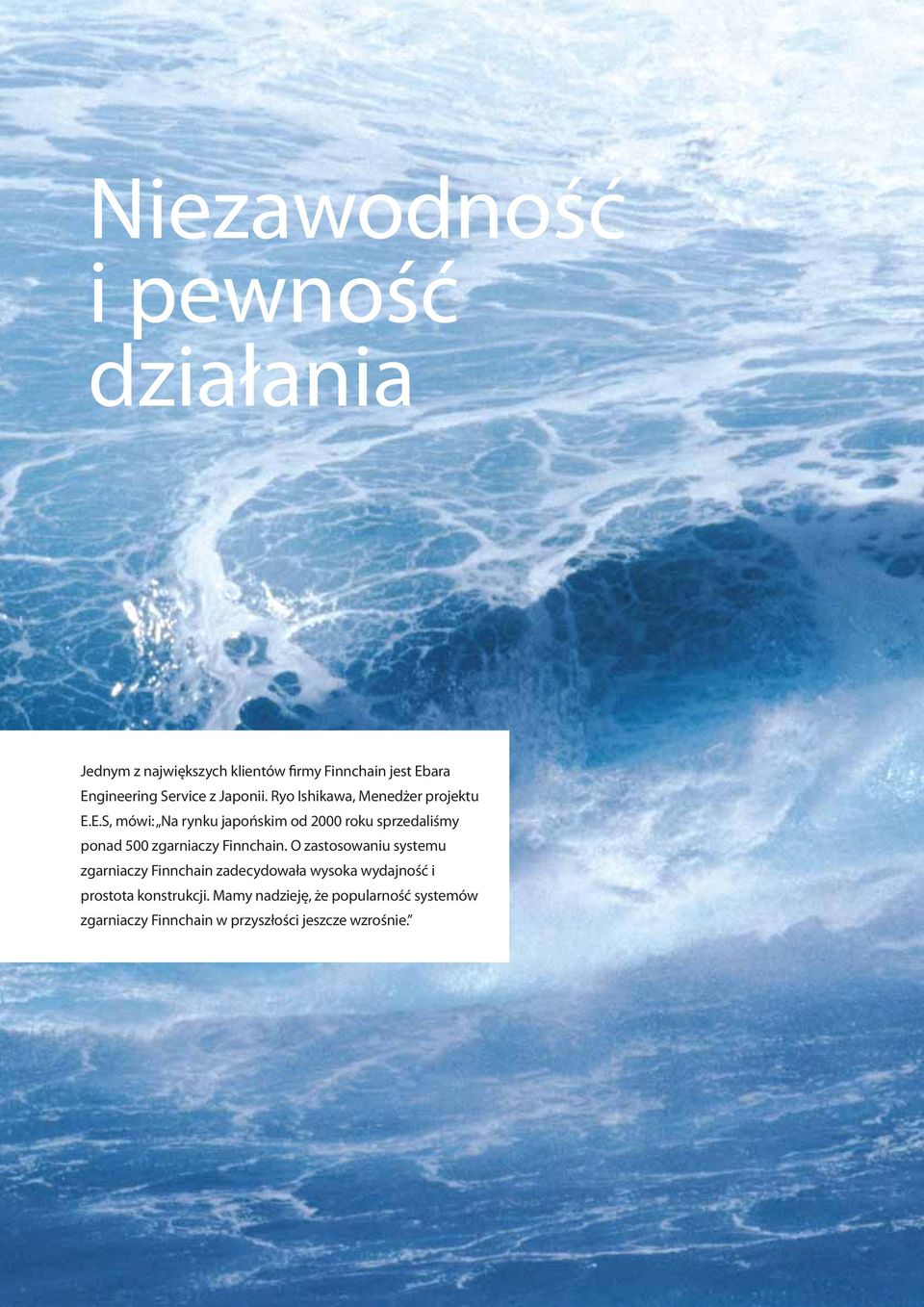

8 Niezawodność i pewność działania Jednym z największych klientów firmy Finnchain jest Ebara Engineering Service z Japonii. Ryo Ishikawa, Menedżer projektu E.E.S, mówi: Na rynku japońskim od 2000 roku sprzedaliśmy ponad 500 zgarniaczy Finnchain. O zastosowaniu systemu zgarniaczy Finnchain zadecydowała wysoka wydajność i prostota konstrukcji. Mamy nadzieję, że popularność systemów zgarniaczy Finnchain w przyszłości jeszcze wzrośnie.

9 System Chain Watch zapobiega mechanicznemu przeskokowi łańcucha gwarantując większą niezawodność zgarniaczy. Opatentowane rozwiązania Kolejnym celem rozwoju produktu jest zapewnienie najwyższej możliwej niezawodności systemu pozwala ono zredukować koszty utrzymania i eksploatacyjne, ułatwić pracę operatora i chronić zasoby naturalne. FINNFLOW SYSTEM USUWANIA CZĘŚCI PŁYWAJĄCYCH Z POWIERZCHNI BEZ ZASILANIA System usuwania części pływających z powierzchni jest oparty na wykorzystaniu przepływu wody i poziomów wody, jest to wydajny system nie wymagający zasilania. Użycie naturalnego przepływu wody eliminuje konieczność użycia napędu i zapewnia niższe koszty eksploatacyjne. CHAIN WATCH ZWIĘKSZONA NIEZAWODNOŚĆ Korzyści z systemu Chain Watch są wymierne. System Chain Watch zapobiega przeskokowi łańcucha na kole napędowym, zapewniając równomierną i bezawaryjną pracę zgarniacza. Dzięki systemowi Chain Watch, łańcuch nie wymaga stałej kontroli napięcia. Więcej informacji znajdą Państwo w broszurze systemu Chain Watch. Ponieważ system FinnFlow nie obejmuje żadnych elementów ruchomych, jest niezawodny, trwały i wymaga niewielkiego zakresu czynności konserwacyjnych.

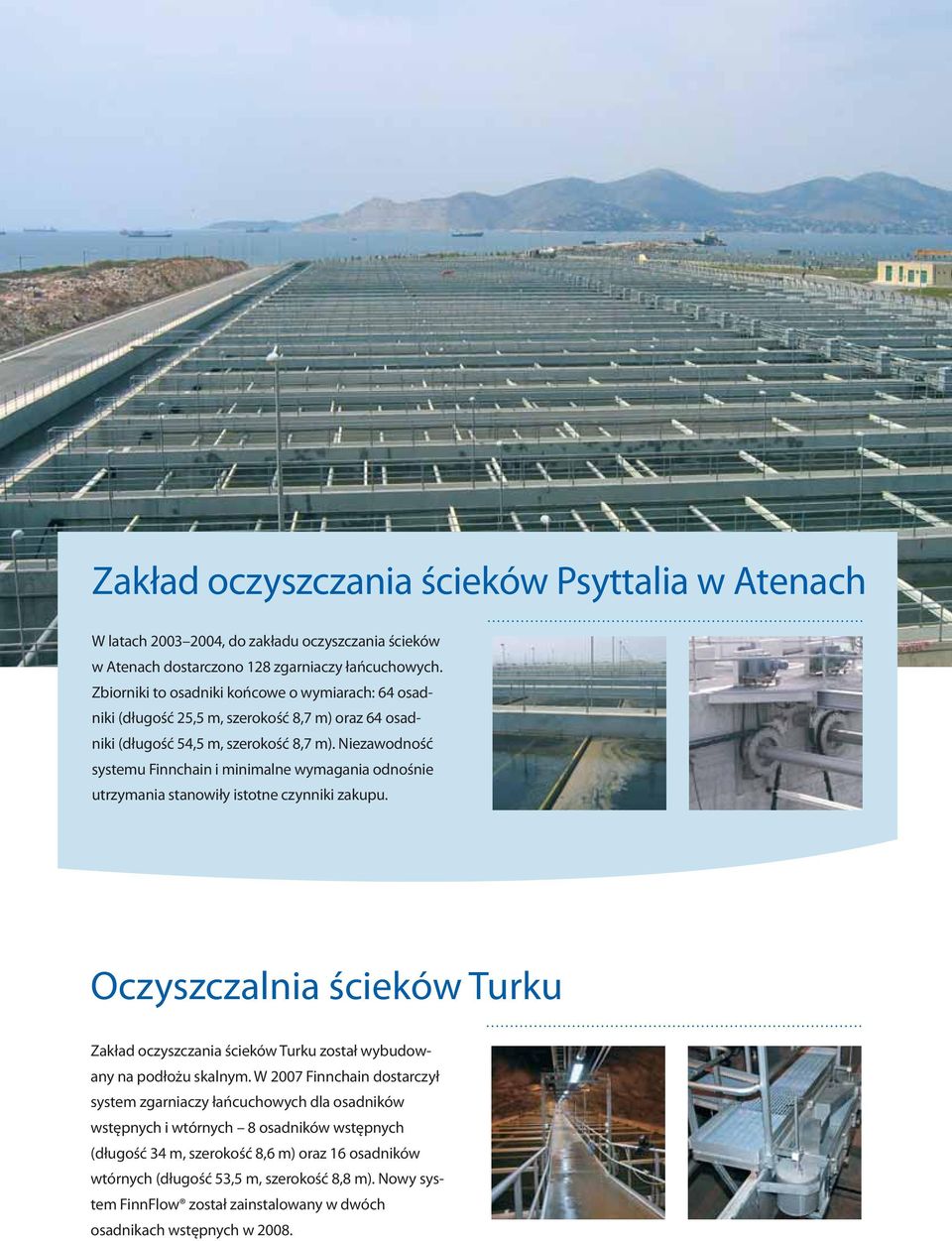

10 Zakład oczyszczania ścieków Psyttalia w Atenach W latach , do zakładu oczyszczania ścieków w Atenach dostarczono 128 zgarniaczy łańcuchowych. Zbiorniki to osadniki końcowe o wymiarach: 64 osadniki (długość 25,5 m, szerokość 8,7 m) oraz 64 osadniki (długość 54,5 m, szerokość 8,7 m). Niezawodność systemu Finnchain i minimalne wymagania odnośnie utrzymania stanowiły istotne czynniki zakupu. Oczyszczalnia ścieków Turku Zakład oczyszczania ścieków Turku został wybudowany na podłożu skalnym. W 2007 Finnchain dostarczył system zgarniaczy łańcuchowych dla osadników wstępnych i wtórnych 8 osadników wstępnych (długość 34 m, szerokość 8,6 m) oraz 16 osadników wtórnych (długość 53,5 m, szerokość 8,8 m). Nowy system FinnFlow został zainstalowany w dwóch osadnikach wstępnych w 2008.

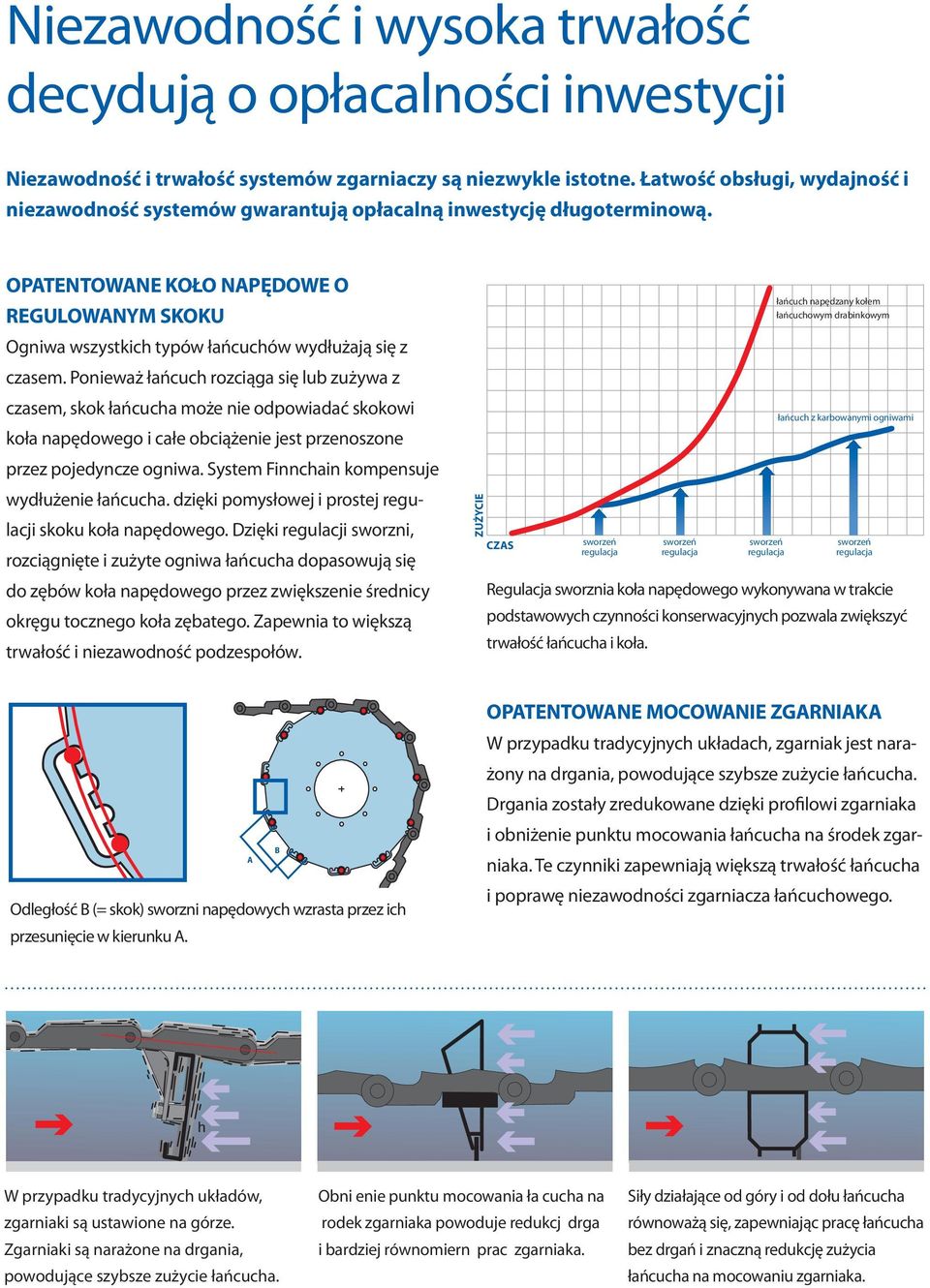

11 Niezawodność i wysoka trwałość decydują o opłacalności inwestycji Niezawodność i trwałość systemów zgarniaczy są niezwykle istotne. Łatwość obsługi, wydajność i niezawodność systemów gwarantują opłacalną inwestycję długoterminową. OPATENTOWANE KOŁO NAPĘDOWE O REGULOWANYM SKOKU Ogniwa wszystkich typów łańcuchów wydłużają się z czasem. Ponieważ łańcuch rozciąga się lub zużywa z czasem, skok łańcucha może nie odpowiadać skokowi koła napędowego i całe obciążenie jest przenoszone przez pojedyncze ogniwa. System Finnchain kompensuje wydłużenie łańcucha. dzięki pomysłowej i prostej regulacji skoku koła napędowego. Dzięki regulacji sworzni, rozciągnięte i zużyte ogniwa łańcucha dopasowują się do zębów koła napędowego przez zwiększenie średnicy okręgu tocznego koła zębatego. Zapewnia to większą trwałość i niezawodność podzespołów. ZUŻYCIE CZAS sworzeń regulacja sworzeń regulacja sworzeń regulacja łańcuch napędzany kołem łańcuchowym drabinkowym łańcuch z karbowanymi ogniwami sworzeń regulacja Regulacja sworznia koła napędowego wykonywana w trakcie podstawowych czynności konserwacyjnych pozwala zwiększyć trwałość łańcucha i koła. B A Odległość B (= skok) sworzni napędowych wzrasta przez ich przesunięcie w kierunku A. OPATENTOWANE MOCOWANIE ZGARNIAKA W przypadku tradycyjnych układach, zgarniak jest narażony na drgania, powodujące szybsze zużycie łańcucha. Drgania zostały zredukowane dzięki profilowi zgarniaka i obniżenie punktu mocowania łańcucha na środek zgarniaka. Te czynniki zapewniają większą trwałość łańcucha i poprawę niezawodności zgarniacza łańcuchowego. h W przypadku tradycyjnych układów, zgarniaki są ustawione na górze. Zgarniaki są narażone na drgania, powodujące szybsze zużycie łańcucha. Obni enie punktu mocowania ła cucha na rodek zgarniaka powoduje redukcj drga i bardziej równomiern prac zgarniaka. Siły działające od góry i od dołu łańcucha równoważą się, zapewniając pracę łańcucha bez drgań i znaczną redukcję zużycia łańcucha na mocowaniu zgarniaka.

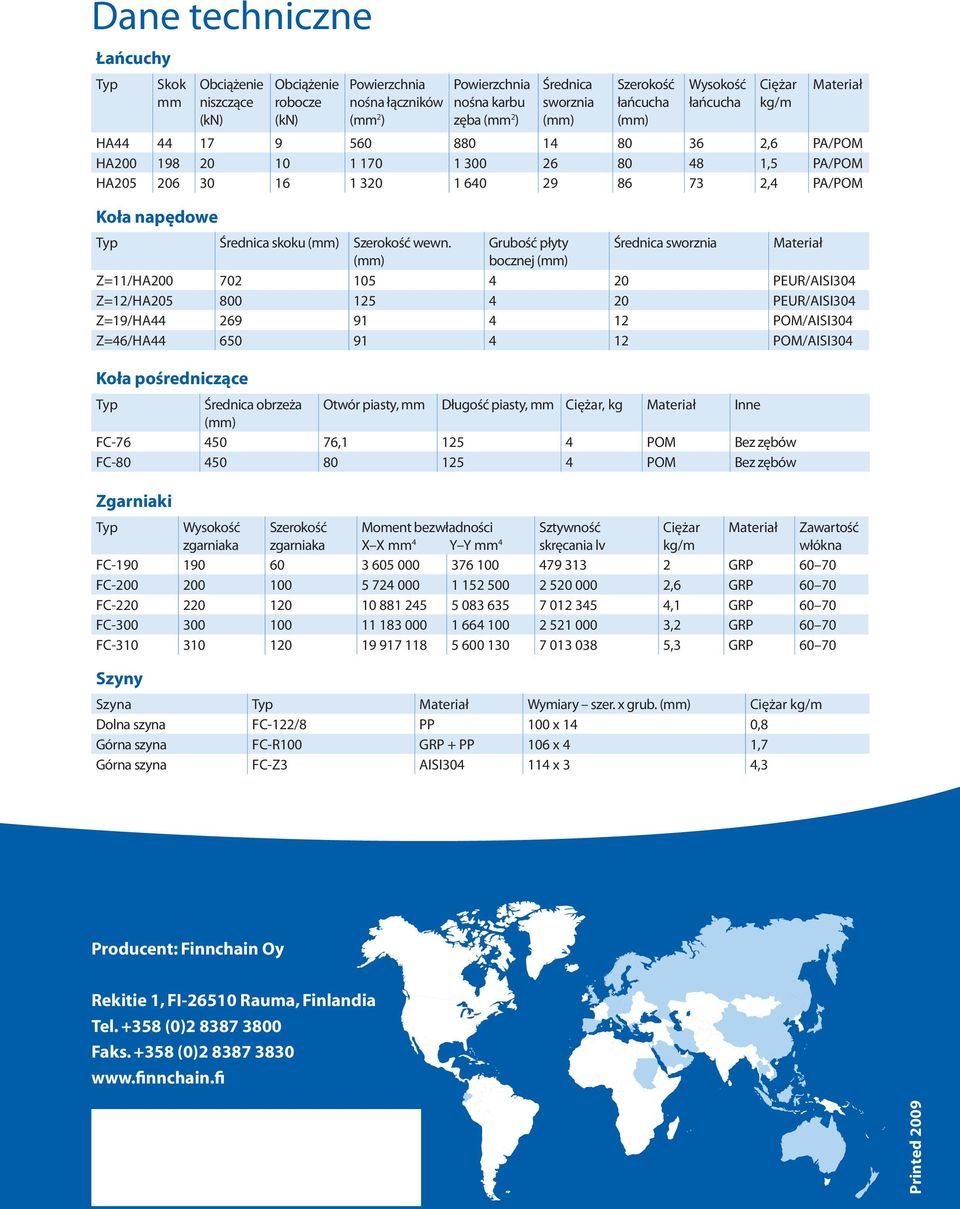

12 Dane techniczne Łańcuchy Typ Skok mm Szyny Obciążenie niszczące (kn) Obciążenie robocze (kn) Powierzchnia nośna łączników (mm 2 ) Powierzchnia nośna karbu zęba (mm 2 ) Średnica sworznia (mm) Szerokość łańcucha (mm) Wysokość łańcucha Ciężar kg/m Szyna Typ Materiał Wymiary szer. x grub. (mm) Ciężar kg/m Dolna szyna FC-122/8 PP 100 x 14 0,8 Górna szyna FC-R100 GRP + PP 106 x 4 1,7 Górna szyna FC-Z3 AISI x 3 4,3 Materiał HA ,6 PA/POM HA ,5 PA/POM HA ,4 PA/POM Koła napędowe Typ Średnica skoku (mm) Szerokość wewn. Grubość płyty Średnica sworznia Materiał (mm) bocznej (mm) Z=11/HA PEUR/AISI304 Z=12/HA PEUR/AISI304 Z=19/HA POM/AISI304 Z=46/HA POM/AISI304 Koła pośredniczące Typ Średnica obrzeża Otwór piasty, mm Długość piasty, mm Ciężar, kg Materiał Inne (mm) FC , POM Bez zębów FC POM Bez zębów Zgarniaki Typ Sztywność Wysokość Szerokość Moment bezwładności Ciężar Materiał zgarniaka zgarniaka X X mm 4 Y Y mm 4 skręcania lv kg/m FC GRP FC ,6 GRP FC ,1 GRP FC ,2 GRP FC ,3 GRP Zawartość włókna Producent: Finnchain Oy Rekitie 1, FI Rauma, Finlandia Tel (0) Faks (0) Printed 2009
