1 SATURN NOWY WYMIAR PRODUKCJI

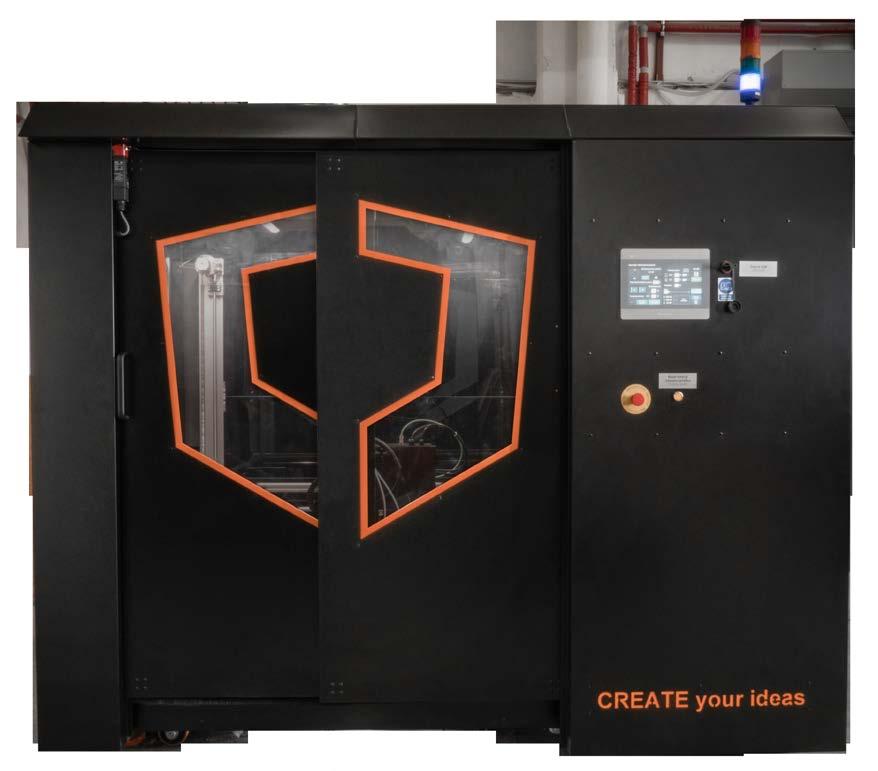

2 ATMAT. TWORZYMY ŚWIAT, W KTÓRYM OGRANICZENIEM JEST TYLKO KREATYWNOŚĆ Drukarka ATMAT Saturn jest nowatorskim urządzeniem, stworzonym do produkcji wielkogabarytowych modeli w technologii przyrostowej. Solidną i stabilną konstrukcję uzupełniają profesjonalne podzespoły. Dzięki wdrożeniu najnowocześniejszych rozwiązań mechanicznych urządzenie to zainicjowało wielkogabarytowy druk 3D w technologii FFF (Fused Filament Fabrication). Granitowy stół o polu roboczym mm, wyróżniający się doskonałymi właściwościami adhezyjnymi oraz termoizolowaną komorą grzewczą, pozwala na realizację nawet najbardziej wymagających wydruków. Urządzenie jest wyposażone w wysokowydajną podwójną głowicę, system wspomagania ekstruderów i czujnik braku przepływu filamentu. Cała praca drukarki jest kontrolowana przez autorskie oprogramowanie, które stworzono na potrzeby urządzeń oferowanych w portfolio. Maszynę zaprojektowano w taki sposób, aby spełniała wszystkie wymogi zasad BHP objęte dyrektywami. Wskazane możliwości, zamknięte w metalowej obudowie drukarki, sprawiają, że ATMAT Saturn jest profesjonalną przemysłową maszyną, tworzącą wydruki najwyższej jakości.

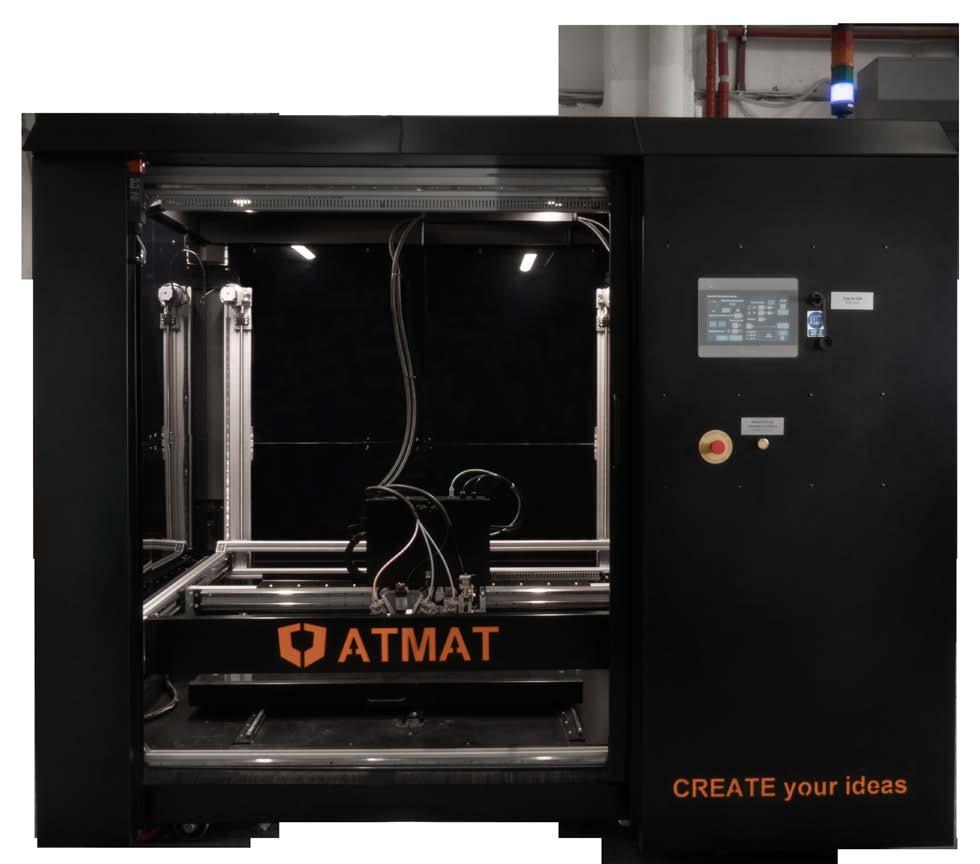

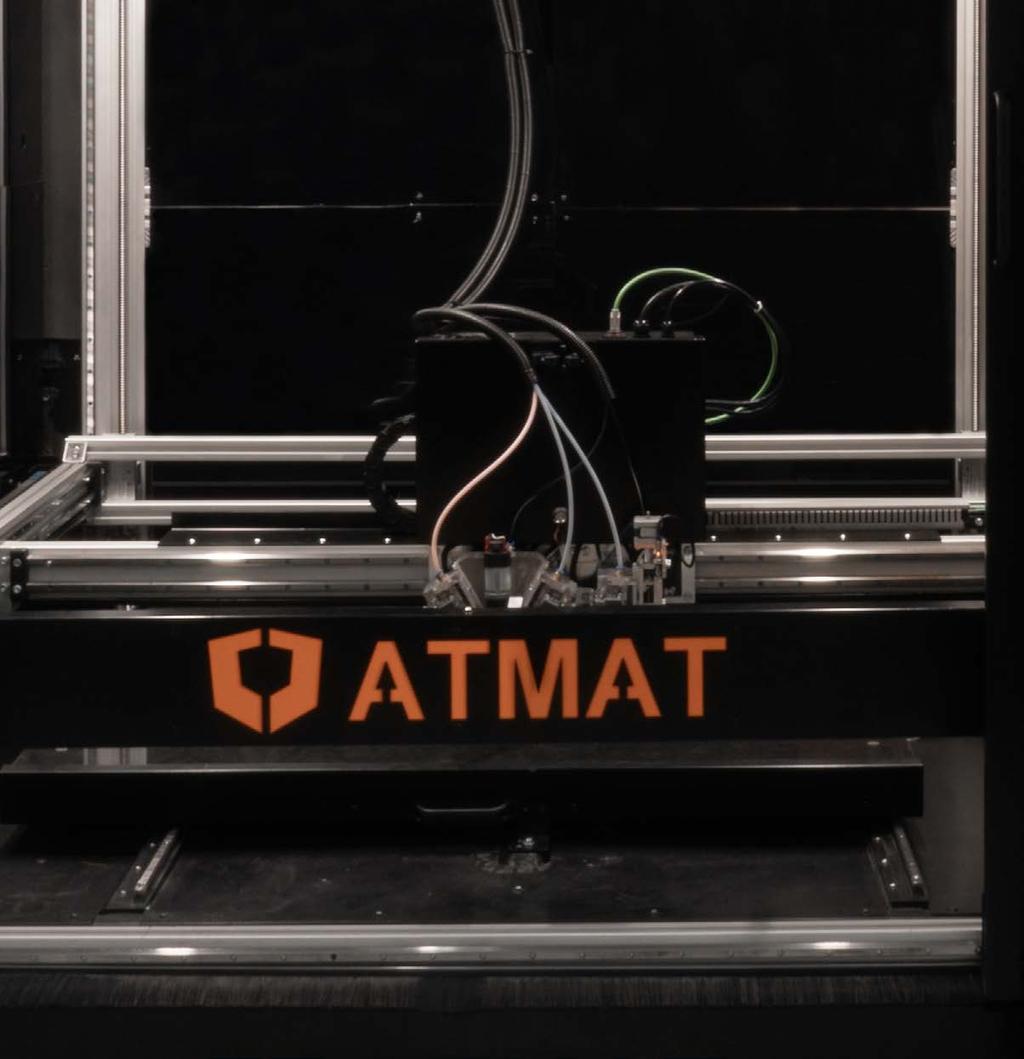

3 POLE ROBOCZE Wielkoformatowa przestrzeń pola roboczego jest cechą, która szczególnie wyróżnia drukarkę ATMAT Saturn na tle innych, konkurencyjnych urządzeń, pracujących w tej technologii. Pozwala ona tworzyć wydruki o wielkoformatowych rozmiarach, bez utraty wysokiej jakości. Przy projektowaniu drukarki o polu roboczym mm za cel postawiliśmy sobie stworzenie maszyny konkurencyjnej do wielkogabarytowych obrabiarek numerycznych, a jednocześnie obniżenie kosztów oraz czasu produkcji specjalistycznych narzędzi.

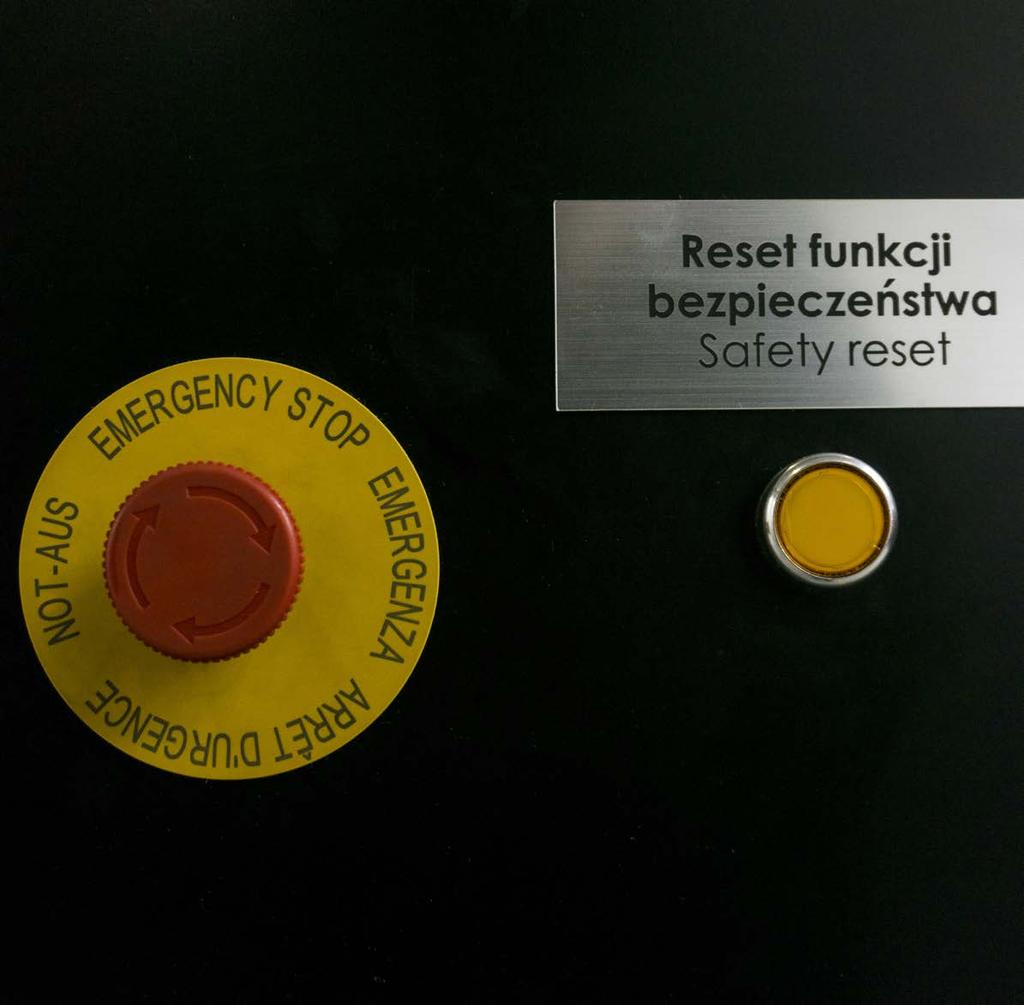

4 SPEŁNIONE WYMOGI BHP Gabaryty urządzenia, jego zaawansowanie oraz eksploatacja w halach produkcyjnych wymagają przestrzegania restrykcyjnych zasad BHP. Drukarka ATMAT Saturn jest wyposażona w elementy gwarantujące bezpieczeństwo i higienę pracy, takie jak przycisk bezpieczeństwa czy zamykana na klucz konstrukcja urządzenia. Dzięki nim maszyna podczas pracy jest bezpieczna dla człowieka i nieszkodliwa dla środowiska.

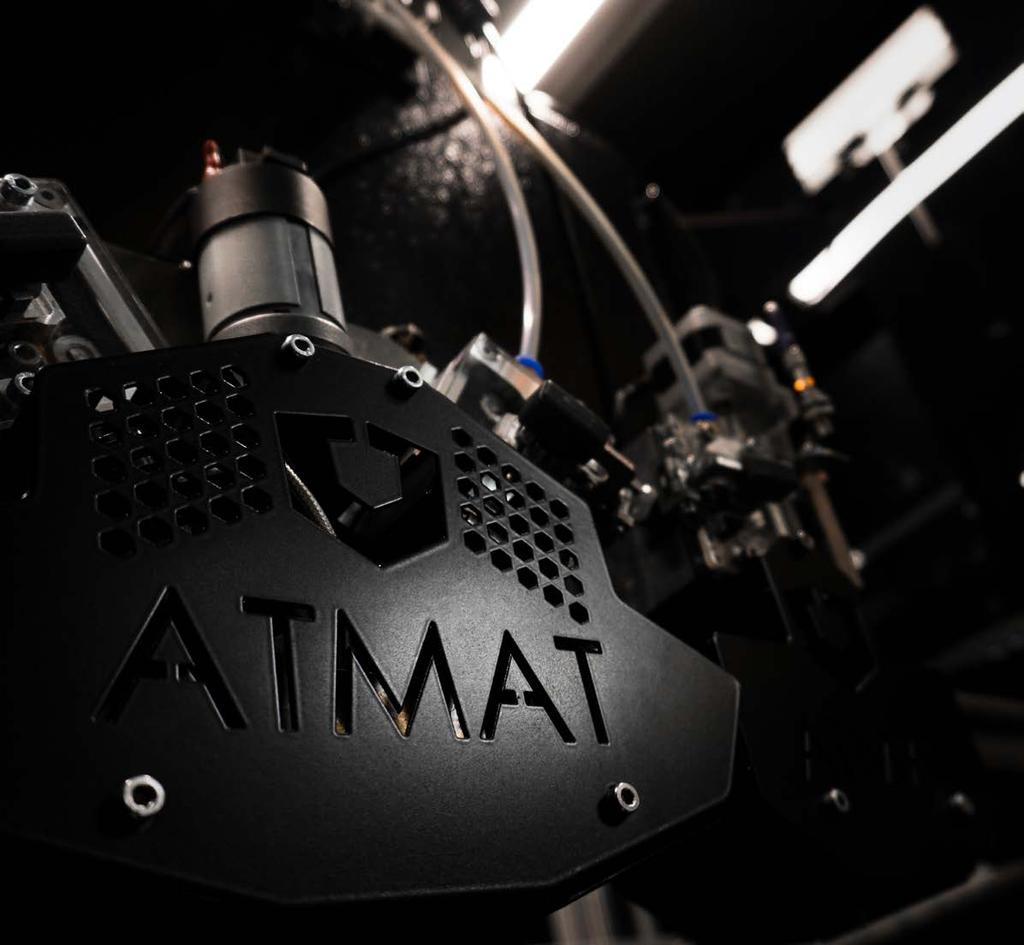

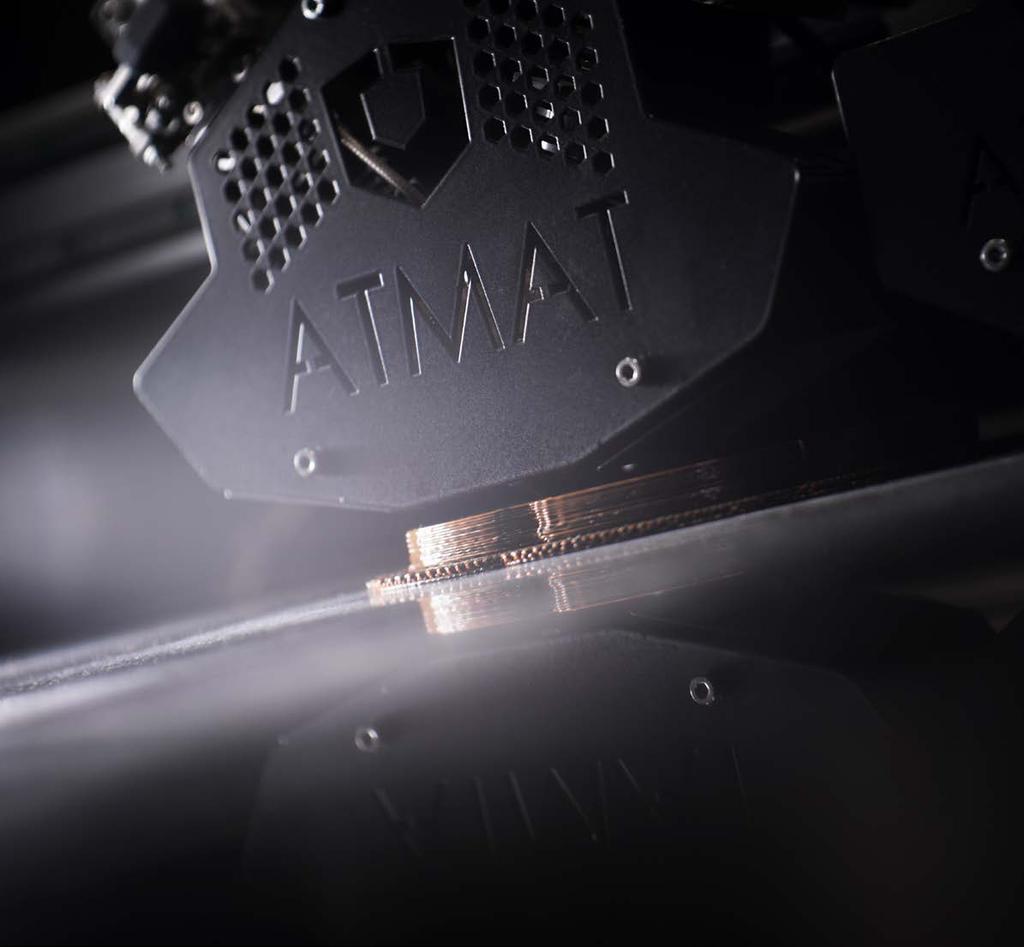

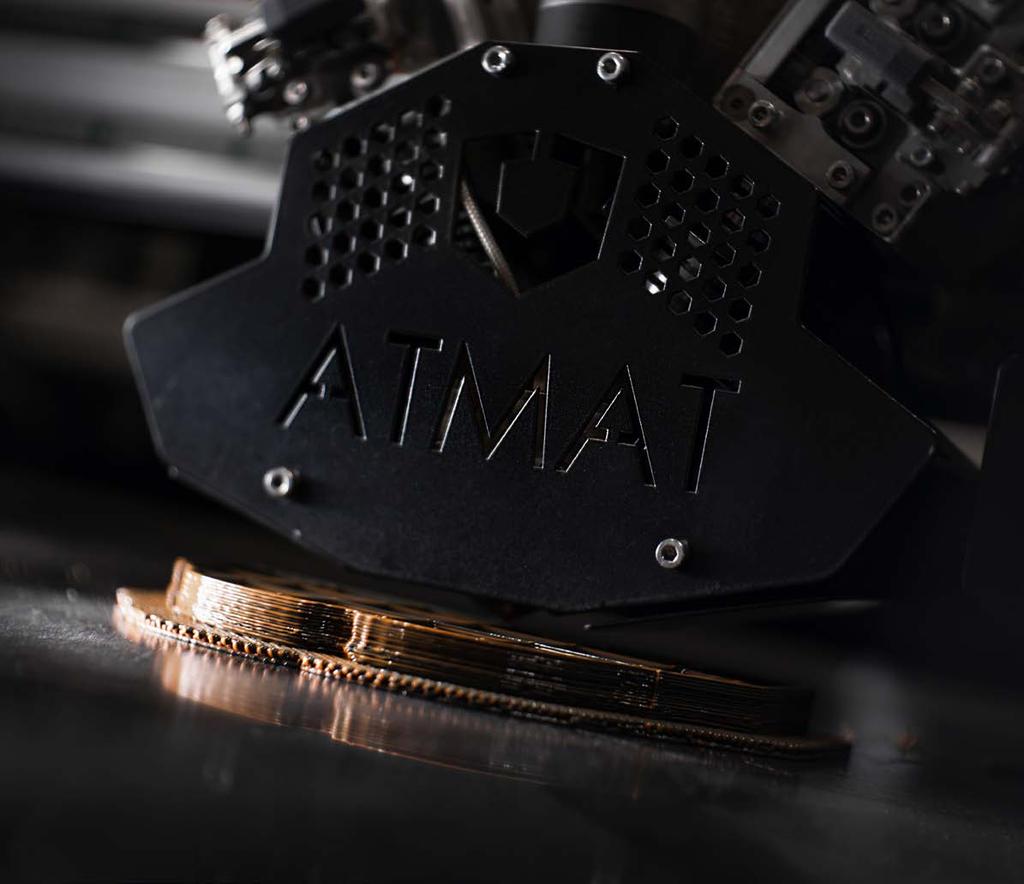

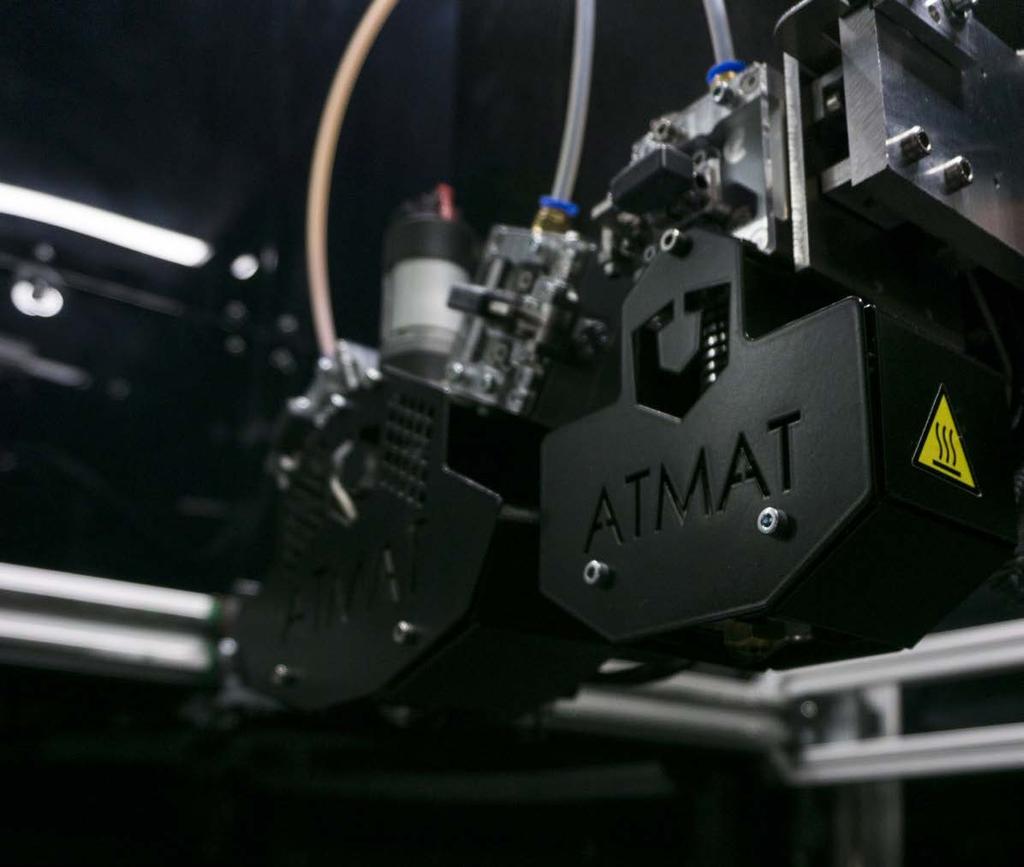

5 WYSOKOWYDAJNA PODWÓJNA GŁOWICA ORAZ WSPOMAGANIE EKSTRUDERA Dzięki wysokowydajnej podwójnej głowicy wraz ze wspomaganiem drukarka spełnia swoją podstawową funkcję, jaką jest nieprzerwana praca, w efekcie której powstają wydruki wysokiej jakości. Głowice zasilono podwójnym i pojedynczym ekstruderem oraz dwiema dyszami docelowo są to trzy ekstrudery o układzie Głowicę zaprojektowano w taki sposób, aby gwarantować właściwe użycie filamentu przy produkcji zarówno niskoseryjnych, jak i wysokonakładowych wydruków. Ponadto wyposażenie drukarki w regulację wysokości głowicy pomocniczej redukuje ryzyko wystąpienia problemów w czasie druku z dwóch głowic jednocześnie.

6 AUTOKALIBRACJA PLATFORMY ROBOCZEJ Drukarka ma funkcję autokalibracji stołu roboczego, dzięki czemu jest intuicyjną maszyną, odpowiednio przygotowaną do bezproblemowej współpracy z Użytkownikiem. Zastosowanie autokalibracji wyeliminowało ryzyko niewłaściwych ustawień stołu roboczego, co zapewnia prawidłowe rozpoczęcie kluczowych pierwszych warstw wydruku.

7 TERMOIZOLOWANA, PODGRZEWANA KOMORA Utrzymanie stałej temperatury w komorze roboczej drukarki jest kluczową funkcjonalnością wpływającą na pracę urządzenia. Zaprojektowanie wielkogabarytowej maszyny przemysłowej dało podstawy do stworzenia zamkniętej, termoizolowanej, podgrzewanej komory roboczej niezbędnej do wydruku z wymagających materiałów, stosowanych przy produkcji elementów wykorzystywanych w branży przemysłowej.

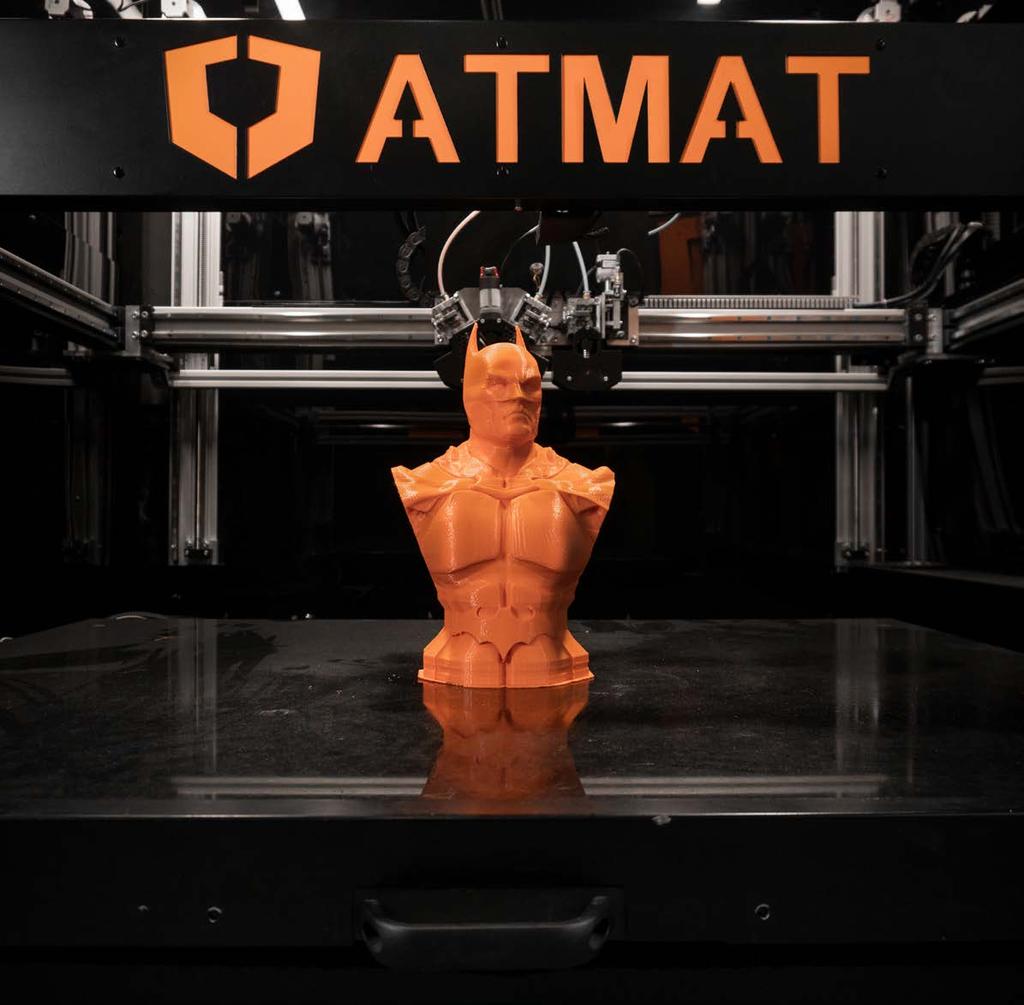

8 GRANITOWY STÓŁ ROBOCZY Z 4-STREFOWYM SYSTEMEM GRZEWCZYM Podgrzewana platforma robocza jest obecnie wymogiem w przypadku wydruków z szerokiej gamy filamentów dostępnych na rynku. Stół wyposażono w czterostrefowy system grzewczy w celu zmniejszenia zużycia energii do ogrzania jego dużych gabarytów oraz zapewnienia szybkiej gotowości do pracy. Dzięki użyciu granitowej płyty jako platformy roboczej ma on bardzo dobre właściwości adhezyjne, a przygotowywanie do pracy nie sprawia żadnych problemów.

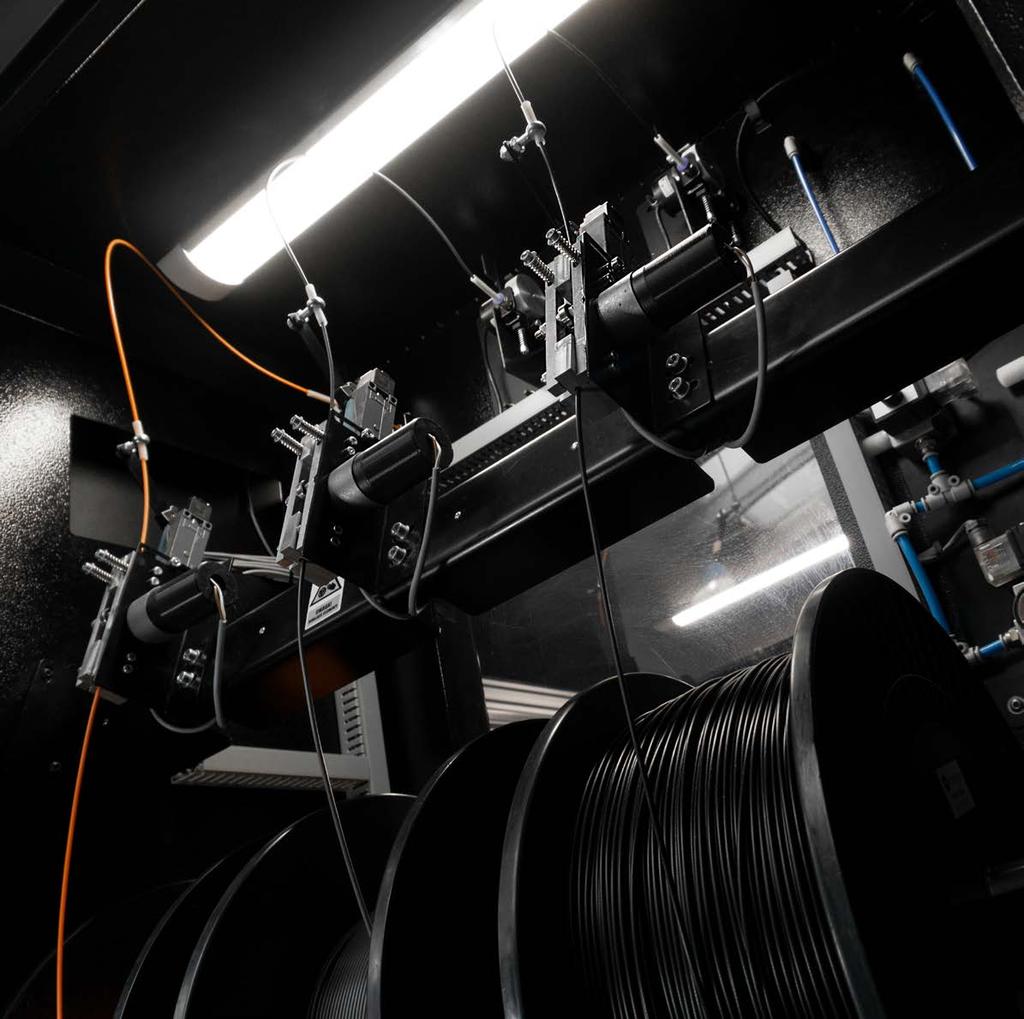

9 INTELIGENTNE SYSTEMY KONTROLI PRACY MASZYNY Drukarkę wyposażono w inteligentne systemy kontroli, umożliwiające użytkownikowi szybką reakcję na pojawiające się problemy. W urządzenie wbudowano m.in. czujnik braku przepływu filamentu, zapobiegający nagłemu przerwaniu wydruku, a także czujnik pomiaru masy filamentu, pozwalający przewidzieć stan ilościowy materiału, potrzebny do wydrukowania przygotowanego modelu. Niezawodność inteligentnych systemów kontroli pracy urządzenia przekłada się na stabilność procesu oraz doskonałą jakość powierzchni wydruku. Ponadto wdrożenie systemu chłodzenia sprężonym powietrzem umożliwiło wydajniejsze chłodzenie wydruku powietrzem pochodzącym spoza maszyny.

10 ERGONOMIA MASZYNY Podczas projektowania urządzenia zadbaliśmy o szereg innowacyjnych usprawnień, które wpływają na łatwość obsługi. Przyśpieszyliśmy pracę Użytkownika poprzez wbudowanie panelu sterowania w obudowę, zamocowanie chowających się centralnych drzwi czy umiejscowienie wszystkich szaf (w tym pojemnej szafy narzędziowej) na jednym boku maszyny. Zachowaliśmy przy tym wszystkie normy bezpieczeństwa.

11 DOPASOWANA POD KAŻDYM WZGLĘDEM Rozwiązania konstrukcyjne zostały dobrane tak, aby pozwolić użytkownikom na pełna swobodę w wyborze materiału oraz parametrów druku. Drukarka ATMAT Saturn, dzięki ekstruderowi typu direct, pracuje z szeroką gamą dostępnych na rynku filamentów od typowych rozwiązań, takich jak: PLA, PET, ABS, po materiały elastyczne, gumy czy plastiki z domieszkami drewna, metali lub dodatkami mineralnymi. Ułatwieniem jest również uniwersalność urządzenia pod kątem programów przygotowujących modele do druku. Posiadamy odpowiednie profile zarówno do darmowych, jak i komercyjnych slicerów.

12 POLSKA PRODUKCJA, WSPARCIE I SERWIS W naszych produktach zawsze stawiamy na najwyższą jakość, mającą odzwierciedlenie zarówno w procesie produkcji, sprzedaży, jak i w obsłudze posprzedażowej. Każde nasze urządzenie jest wytwarzane w Polsce, gdzie ma miejsce jego projektowanie, testowanie, seryjna produkcja oraz magazynowanie. Nasi wykwalifikowani specjaliści inżynierzy z bogatym doświadczeniem - dokładają wszelkich starań i robią wszystko, aby każdy produkt opuszczający naszą fabrykę spełniał oczekiwania nawet najbardziej wymagających Klientów. Dodatkowo zapewniamy szybką i w pełni profesjonalną obsługę posprzedażową (w okresie trwania gwarancji oraz po jej zakończeniu). Służymy pomocą zarówno we wstępnej konfiguracji sprzętu, jak i doradzamy w zakresie jego dalszej eksploatacji.

13 PARAMETRY TECHNICZNE PRACA URZĄDZENIA technologia druku FFF (FDM) liczba głowic 2 liczba ekstruderów 3 obszar roboczy X: 1200 Y: 1000 Z: 1000 mm wysokość warstwy 0,2-1,5 (w zależności od średnicy dyszy) średnica materiału 2,85 mm średnica dyszy 0,5-3 mm prędkość druku w trybie HQ 100 mm/s dokładność pozycjonowania osi (X, Y) 50 μm prędkość wypełenienia 200 mm/s (w zależności od średnicy dyszy) dokładność pozycjonowania osi Z 10 μm URZĄDZENIE wymiary urządzenia 2600 x 2100 x 2000 mm, 1500 kg obsługiwane materiały PLA, PET-G, ABS, TPU, Nylon, PVA materiał podporowy PVA ekstruder direct komunikacja USB środowisko druku zamknięta, podgrzewana komora stół roboczy płyta granitowa max. temp. stołu 100 C podgrzewana komora tak max. temp. komory 50 C max. temp. głowicy 320 C WYMAGANIA TECHNICZNE zasilanie uśredniony pobór mocy przy pracy (dla PLA) max. pobór mocy pakiet oprogramowania obsługiwane formaty 400 V 1500 W 9000 W Simplify 3D, Cura.gcode

14 ZASTOSOWANIA przemysł automotive architektura lotnictwo ELEMENTY ZESTAWU SD

15 ATMAT Sp. z o.o info@atmat.pl SIEDZIBA GŁÓWNA: ul. Władysława Siwka Kraków MAGAZYN: ul. Leśna Libiąż
