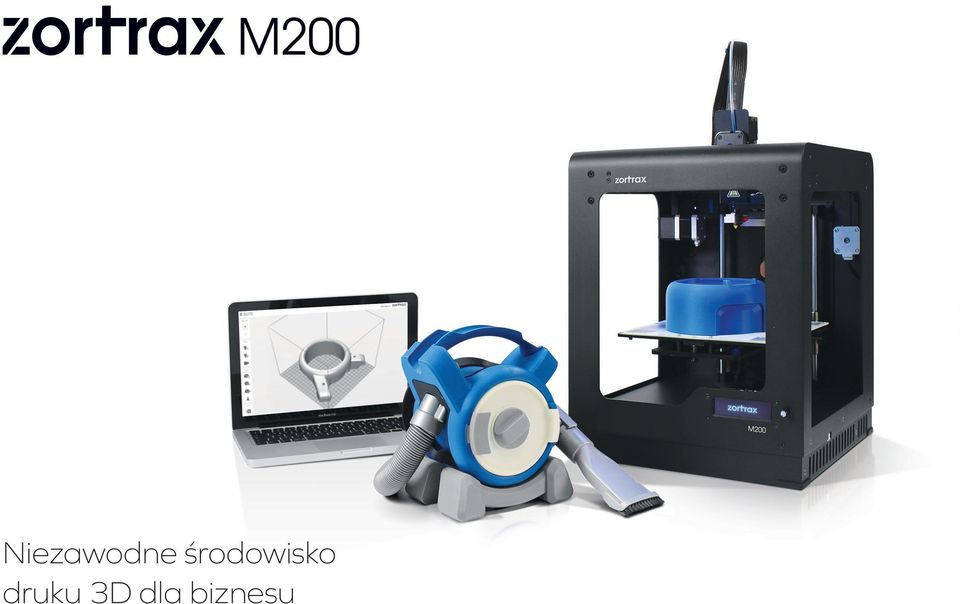

1 Niezawodne środowisko druku 3D dla biznesu

2

3 Wstęp Poznaj Zortrax M200 Zortrax M200 - drukarka 3D, która przenosi wirtualne projekty do trójwymiarowej rzeczywistości. Służy do prototypowania i tworzenia różnorodnych trójwymiarowych modeli. Druk 3D znajduje zastosowanie m.in.: w projektowaniu elementów mechanicznych, konstrukcji, form i wzorów przemysłowych, przedmiotów codziennego użytku i gadżetów reklamowych. Drukarka 3D Zortrax M

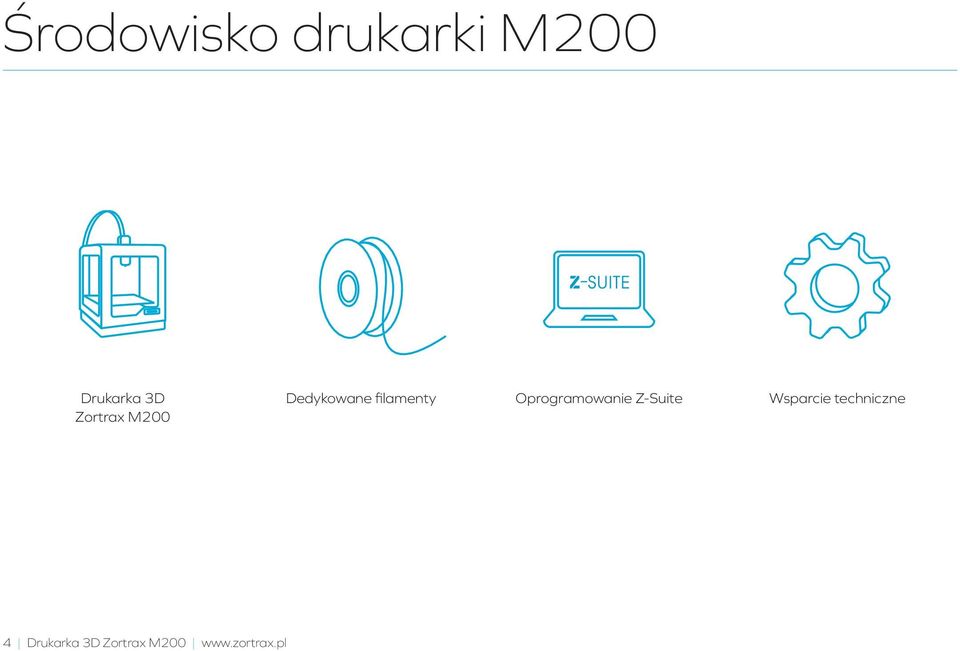

4 Środowisko drukarki M200 Drukarka 3D Zortrax M200 Dedykowane filamenty Oprogramowanie Z-Suite Wsparcie techniczne 4 Drukarka 3D Zortrax M200

5 Jak działa Zortrax M200 Przygotowanie modelu Oprogramowanie Z-Suite Transfer modelu Montowanie filamentu Rozpoczęcie drukowania Pracę nad modelem można rozpocząć w dowolnym programie do tworzenia grafiki 3D generującym pliki.stl i.obj. Kolejnym krokiem jest eksport utworzonego pliku CAD do jednego z tych formatów. Z-Suite jest programem, który przygotowuje modele 3D do wydruku. Pozwala na dostosowanie rzeczywistych parametrów modelu takich jak: rozmiar, grubość warstw czy generowanie materiału podporowego (supportu). Z-Suite przygotowuje model generując projekt i zapisując go w formacie.zcode, gotowym do wydruku w drukarce 3D Zortrax M200. Aby wyeksportować model do drukarki wystarczy zapisać wygenerowany w Z-Suite plik.zcode na kartę pamięci SD i wprowadzić ją do czytnika w drukarce. Następnym krokiem jest zamontowanie filamentu. Wybierz jeden z dedykowanych materiałów z linii Z-Filament Series, jak np. Z-ABS, Z-ULTRAT czy Z-HIPS Drukowanie rozpoczyna się po wybraniu modelu z karty SD umieszczonej w czytniku. Menu drukarki i katalog plików pokazują się na wyświetlaczu, który obsługiwany jest za pomocą pokrętła. Po wybraniu pliku i wciśnięciu pokrętła rozpoczyna się drukowanie. Drukarka 3D Zortrax M

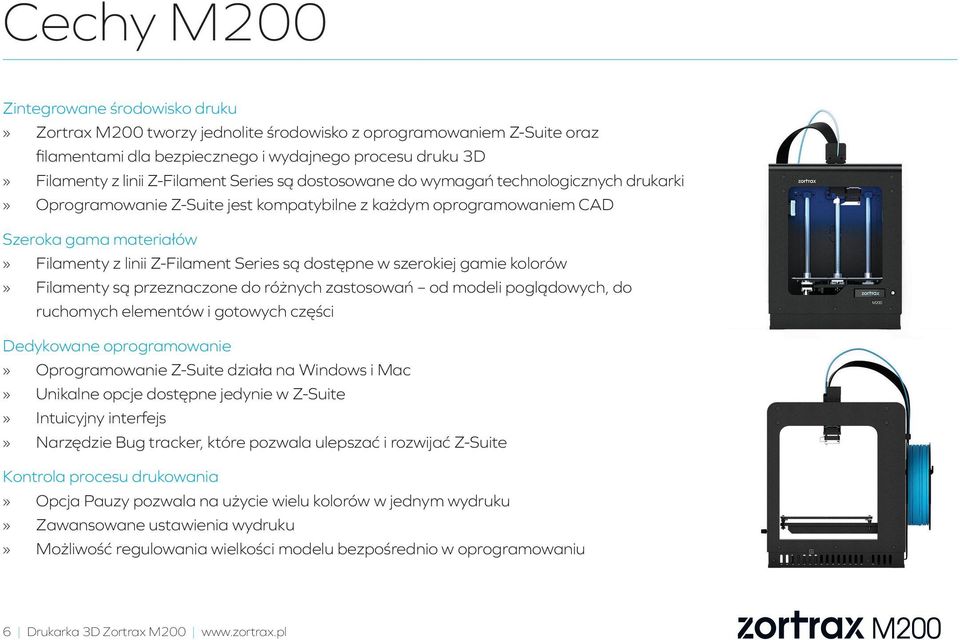

6 Cechy M200 Zintegrowane środowisko druku Zortrax M200 tworzy jednolite środowisko z oprogramowaniem Z-Suite oraz filamentami dla bezpiecznego i wydajnego procesu druku 3D Filamenty z linii Z-Filament Series są dostosowane do wymagań technologicznych drukarki Oprogramowanie Z-Suite jest kompatybilne z każdym oprogramowaniem CAD Szeroka gama materiałów Filamenty z linii Z-Filament Series są dostępne w szerokiej gamie kolorów Filamenty są przeznaczone do różnych zastosowań od modeli poglądowych, do ruchomych elementów i gotowych części Dedykowane oprogramowanie Oprogramowanie Z-Suite działa na Windows i Mac Unikalne opcje dostępne jedynie w Z-Suite Intuicyjny interfejs Narzędzie Bug tracker, które pozwala ulepszać i rozwijać Z-Suite Kontrola procesu drukowania Opcja Pauzy pozwala na użycie wielu kolorów w jednym wydruku Zawansowane ustawienia wydruku Możliwość regulowania wielkości modelu bezpośrednio w oprogramowaniu 6 Drukarka 3D Zortrax M200

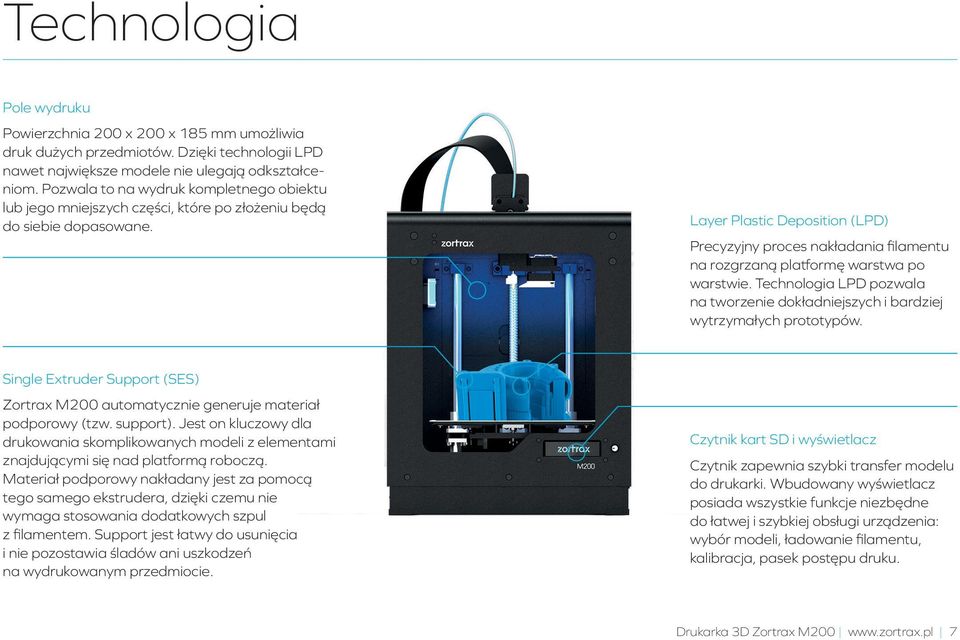

7 Technologia Pole wydruku Powierzchnia 200 x 200 x 185 mm umożliwia druk dużych przedmiotów. Dzięki technologii LPD nawet największe modele nie ulegają odkształceniom. Pozwala to na wydruk kompletnego obiektu lub jego mniejszych części, które po złożeniu będą do siebie dopasowane. Layer Plastic Deposition (LPD) Precyzyjny proces nakładania filamentu na rozgrzaną platformę warstwa po warstwie. Technologia LPD pozwala na tworzenie dokładniejszych i bardziej wytrzymałych prototypów. Single Extruder Support (SES) Zortrax M200 automatycznie generuje materiał podporowy (tzw. support). Jest on kluczowy dla drukowania skomplikowanych modeli z elementami znajdującymi się nad platformą roboczą. Materiał podporowy nakładany jest za pomocą tego samego ekstrudera, dzięki czemu nie wymaga stosowania dodatkowych szpul z filamentem. Support jest łatwy do usunięcia i nie pozostawia śladów ani uszkodzeń na wydrukowanym przedmiocie. Czytnik kart SD i wyświetlacz Czytnik zapewnia szybki transfer modelu do drukarki. Wbudowany wyświetlacz posiada wszystkie funkcje niezbędne do łatwej i szybkiej obsługi urządzenia: wybór modeli, ładowanie filamentu, kalibracja, pasek postępu druku. Drukarka 3D Zortrax M

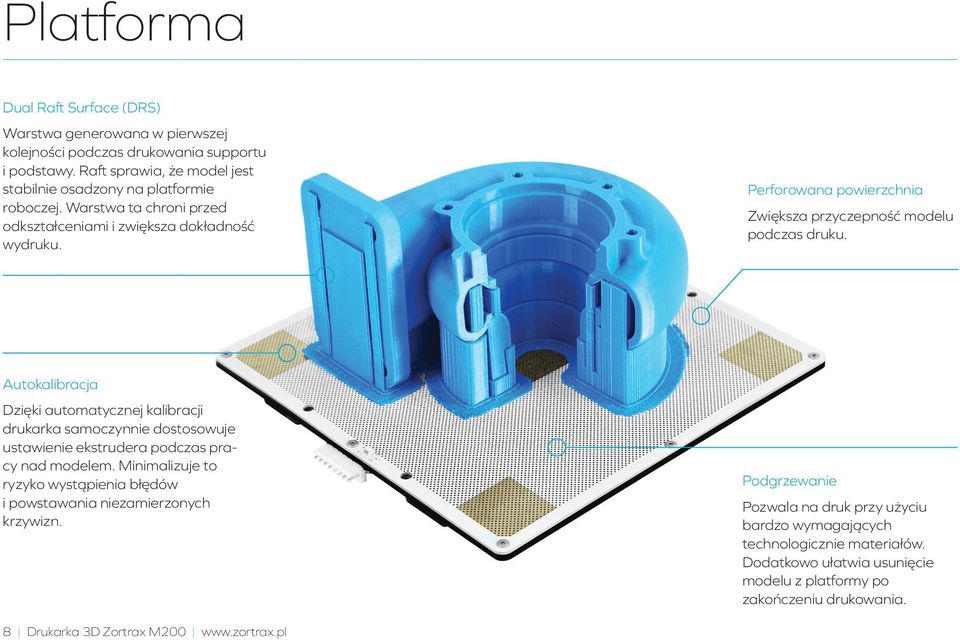

8 Platforma Dual Raft Surface (DRS) Warstwa generowana w pierwszej kolejności podczas drukowania supportu i podstawy. Raft sprawia, że model jest stabilnie osadzony na platformie roboczej. Warstwa ta chroni przed odkształceniami i zwiększa dokładność wydruku. Perforowana powierzchnia Zwiększa przyczepność modelu podczas druku. Autokalibracja Dzięki automatycznej kalibracji drukarka samoczynnie dostosowuje ustawienie ekstrudera podczas pracy nad modelem. Minimalizuje to ryzyko wystąpienia błędów i powstawania niezamierzonych krzywizn. Podgrzewanie Pozwala na druk przy użyciu bardzo wymagających technologicznie materiałów. Dodatkowo ułatwia usunięcie modelu z platformy po zakończeniu drukowania. 8 Drukarka 3D Zortrax M200

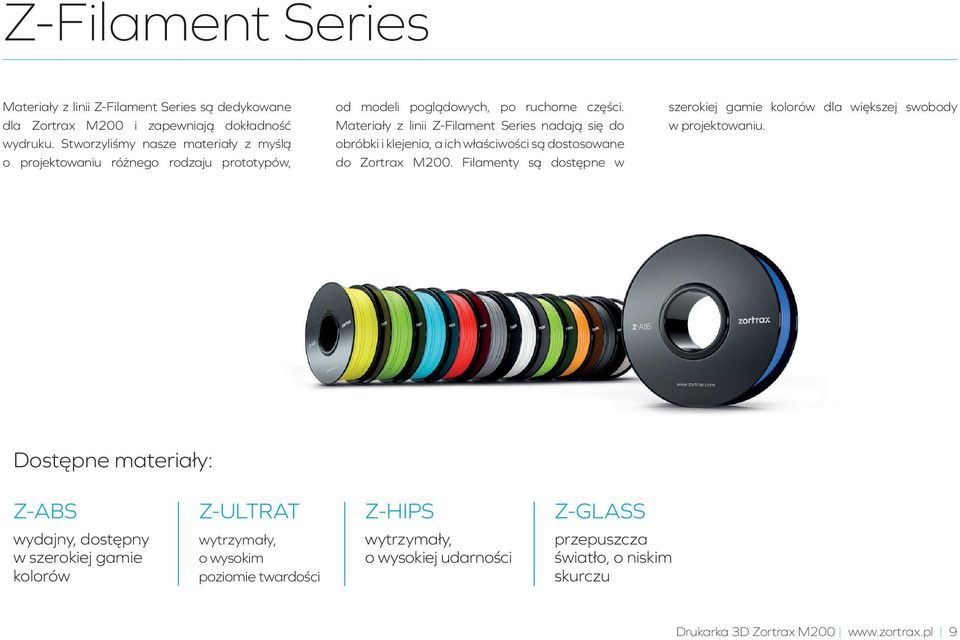

9 Z-Filament Series Materiały z linii Z-Filament Series są dedykowane dla Zortrax M200 i zapewniają dokładność wydruku. Stworzyliśmy nasze materiały z myślą o projektowaniu różnego rodzaju prototypów, od modeli poglądowych, po ruchome części. Materiały z linii Z-Filament Series nadają się do obróbki i klejenia, a ich właściwości są dostosowane do Zortrax M200. Filamenty są dostępne w szerokiej gamie kolorów dla większej swobody w projektowaniu. Dostępne materiały: Z-ABS Z-ULTRAT Z-HIPS Z-GLASS wydajny, dostępny w szerokiej gamie kolorów wytrzymały, o wysokim poziomie twardości wytrzymały, o wysokiej udarności przepuszcza światło, o niskim skurczu Drukarka 3D Zortrax M

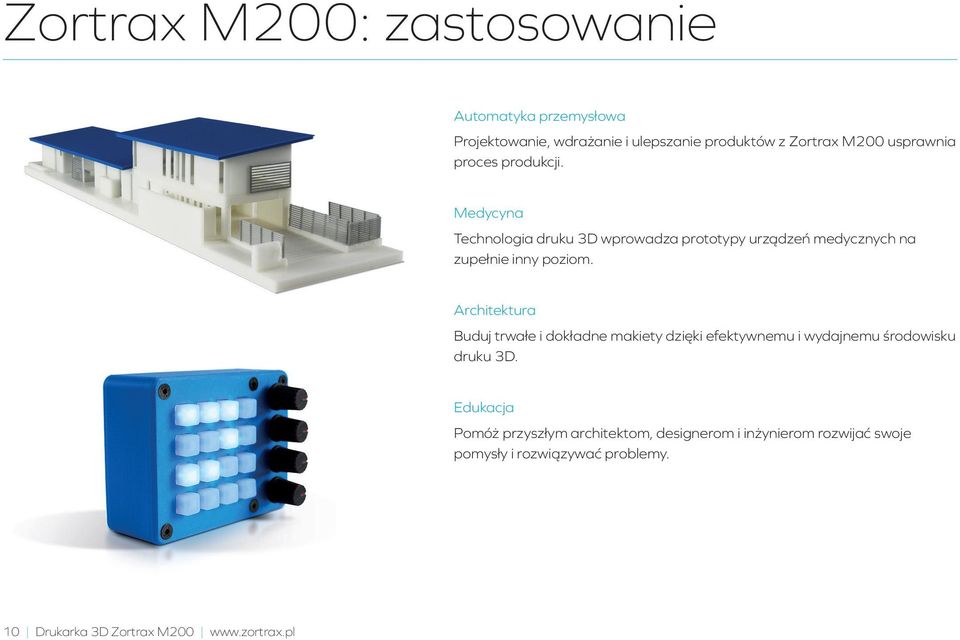

10 Zortrax M200: zastosowanie Automatyka przemysłowa Projektowanie, wdrażanie i ulepszanie produktów z Zortrax M200 usprawnia proces produkcji. Medycyna Technologia druku 3D wprowadza prototypy urządzeń medycznych na zupełnie inny poziom. Architektura Buduj trwałe i dokładne makiety dzięki efektywnemu i wydajnemu środowisku druku 3D. Edukacja Pomóż przyszłym architektom, designerom i inżynierom rozwijać swoje pomysły i rozwiązywać problemy. 10 Drukarka 3D Zortrax M200

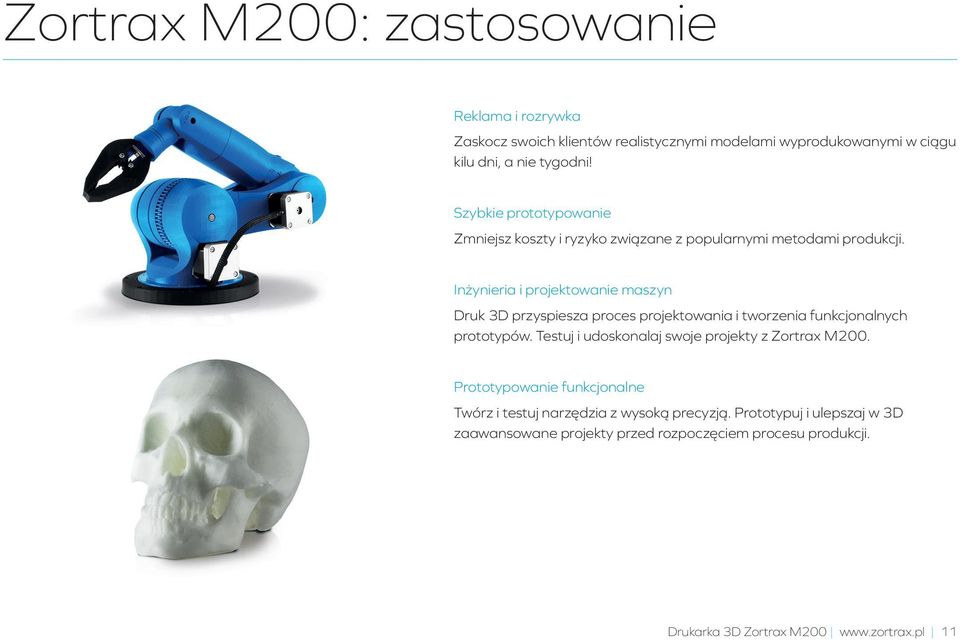

11 Zortrax M200: zastosowanie Reklama i rozrywka Zaskocz swoich klientów realistycznymi modelami wyprodukowanymi w ciągu kilu dni, a nie tygodni! Szybkie prototypowanie Zmniejsz koszty i ryzyko związane z popularnymi metodami produkcji. Inżynieria i projektowanie maszyn Druk 3D przyspiesza proces projektowania i tworzenia funkcjonalnych prototypów. Testuj i udoskonalaj swoje projekty z Zortrax M200. Prototypowanie funkcjonalne Twórz i testuj narzędzia z wysoką precyzją. Prototypuj i ulepszaj w 3D zaawansowane projekty przed rozpoczęciem procesu produkcji. Drukarka 3D Zortrax M

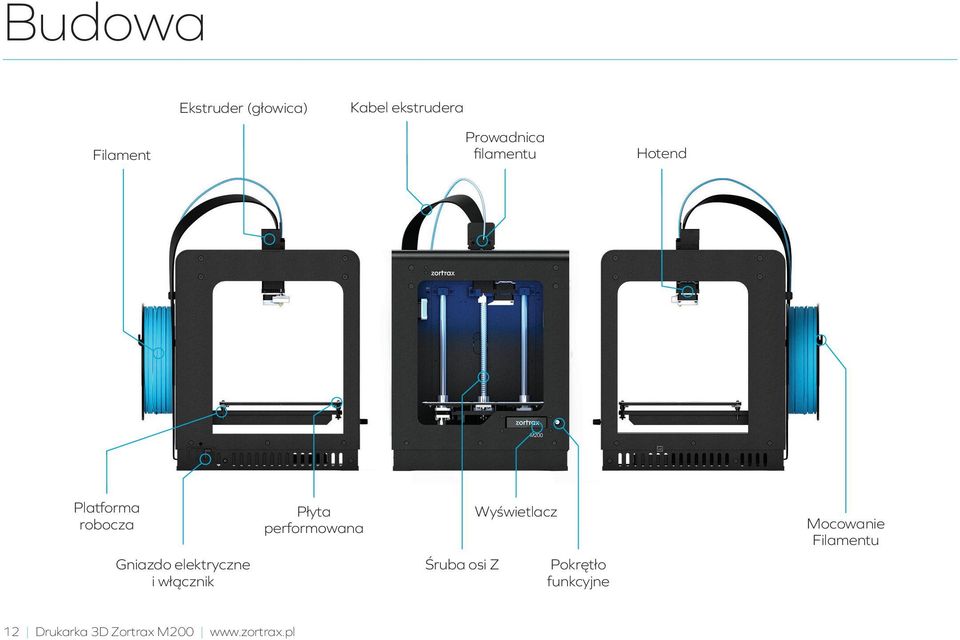

12 Budowa Ekstruder (głowica) Kabel ekstrudera Filament Prowadnica filamentu Hotend Platforma robocza Gniazdo elektryczne i włącznik Płyta performowana Śruba osi Z Wyświetlacz Pokrętło funkcyjne Mocowanie Filamentu 12 Drukarka 3D Zortrax M200

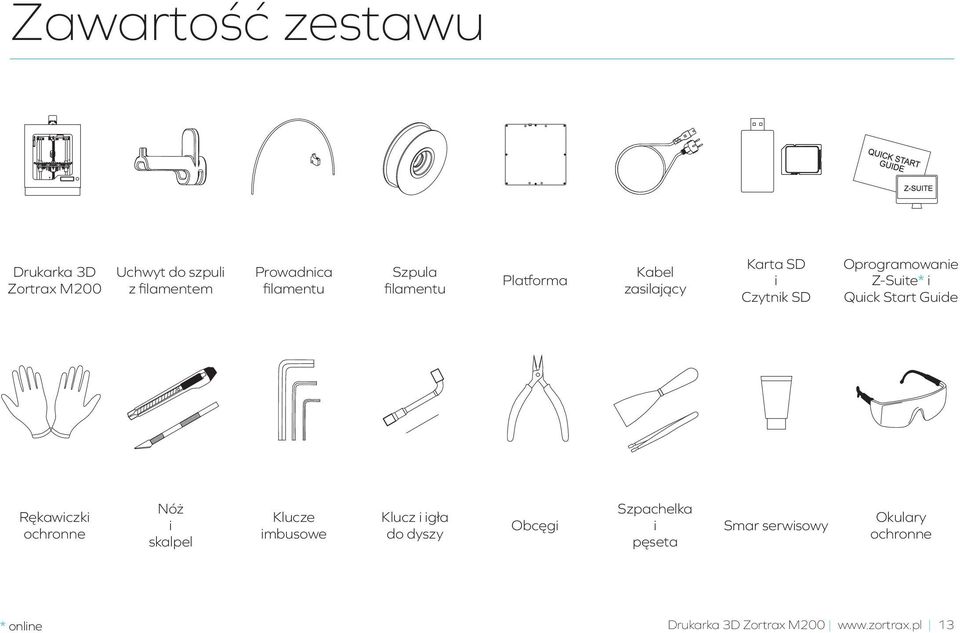

13 Zawartość zestawu Drukarka 3D Zortrax M200 Uchwyt do szpuli z filamentem Prowadnica filamentu Szpula filamentu Platforma Kabel zasilający Karta SD i Czytnik SD Oprogramowanie Z-Suite* i Quick Start Guide Rękawiczki ochronne Nóż i skalpel Klucze imbusowe Klucz i igła do dyszy Obcęgi Szpachelka i pęseta Smar serwisowy Okulary ochronne * online Drukarka 3D Zortrax M

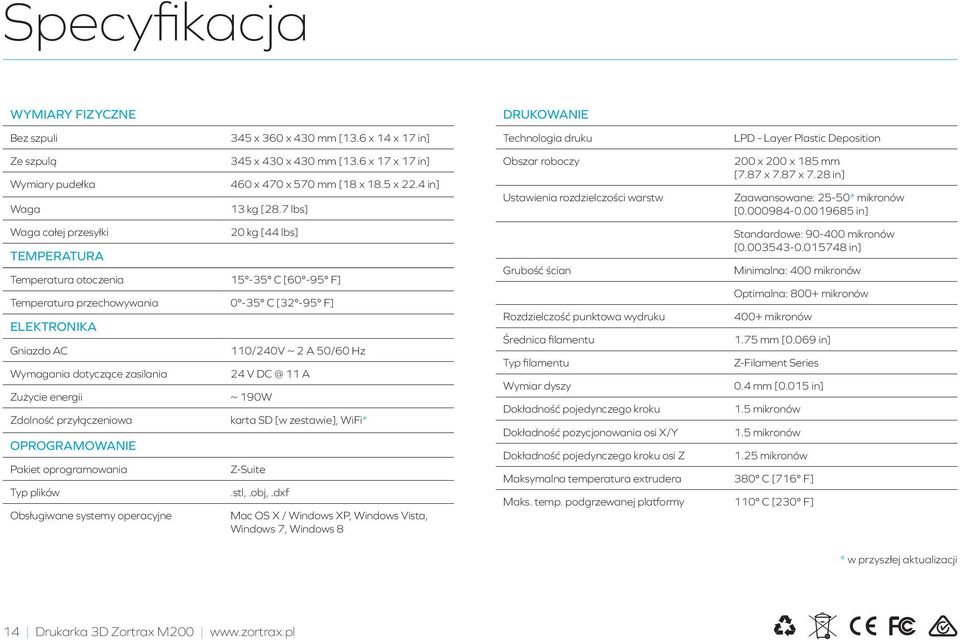

14 Specyfikacja WYMIARY FIZYCZNE DRUKOWANIE Bez szpuli 345 x 360 x 430 mm [13.6 x 14 x 17 in] Technologia druku LPD - Layer Plastic Deposition Ze szpulą Wymiary pudełka Waga Waga całej przesyłki TEMPERATURA 345 x 430 x 430 mm [13.6 x 17 x 17 in] 460 x 470 x 570 mm [18 x 18.5 x 22.4 in] 13 kg [28.7 lbs] 20 kg [44 lbs] Temperatura otoczenia C [60-95 F] Temperatura przechowywania 0-35 C [32-95 F] ELEKTRONIKA Gniazdo AC Wymagania dotyczące zasilania Zużycie energii Zdolność przyłączeniowa OPROGRAMOWANIE Pakiet oprogramowania Typ plików Obsługiwane systemy operacyjne 110/240V ~ 2 A 50/60 Hz 24 V 11 A ~ 190W karta SD [w zestawie], WiFi* Z-Suite.stl,.obj,.dxf Mac OS X / Windows XP, Windows Vista, Windows 7, Windows 8 Obszar roboczy Ustawienia rozdzielczości warstw Grubość ścian Rozdzielczość punktowa wydruku Średnica filamentu Typ filamentu Wymiar dyszy Dokładność pojedynczego kroku Dokładność pozycjonowania osi X/Y Dokładność pojedynczego kroku osi Z 200 x 200 x 185 mm [7.87 x 7.87 x 7.28 in] Zaawansowane: 25-50* mikronów [ in] Standardowe: mikronów [ in] Minimalna: 400 mikronów Optimalna: 800+ mikronów 400+ mikronów 1.75 mm [0.069 in] Z-Filament Series 0.4 mm [0.015 in] 1.5 mikronów 1.5 mikronów 1.25 mikronów Maksymalna temperatura extrudera 380 C [716 F] Maks. temp. podgrzewanej platformy 110 C [230 F] * w przyszłej aktualizacji 14 Drukarka 3D Zortrax M200

15 2015, Zortrax sp. z o.o. Wszelkie prawa zastrzeżone. Zortrax, Zortrax M200, Z-ABS, Z-ULTRAT, Z-PCABS, Z-HIPS, Z-GLASS, Z-WOOD, Z-Suite,.zcode to znaki towarowe zgłoszone do ochrony na rzecz firmy Zortrax. Zortrax posiada wyłączne prawo używania w/w znaków towarowych.

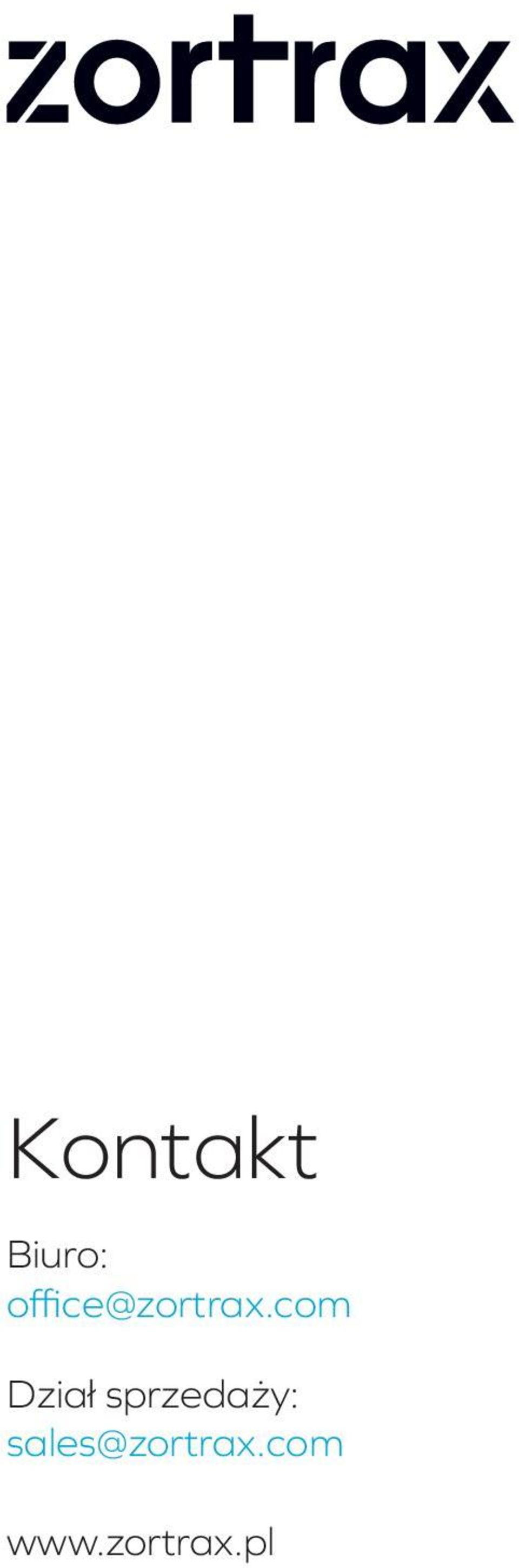

16 Kontakt Biuro: Dział sprzedaży:
