Opis przedmiotu zamówienia konserwacja urządzeń wentylacyjno-klimatyzacyjnych zamontowanych w obiektach Uniwersytetu w Białymstoku.

Transkrypt

1 Załącznik nr 1 Opis przedmiotu zamówienia konserwacja urządzeń wentylacyjno-klimatyzacyjnych zamontowanych w obiektach Uniwersytetu w Białymstoku. 1. W obiektach Uniwersytetu w Białymstoku zainstalowane są następujące urządzenia wentylacyjno-klimatyzacyjne: Lp. Lokalizacja Typ urządzenia Ilość urządzeń (*) Ilość przeglądów w okresie trwania umowy Budynek Administracyjno-Dydaktyczny, ul. M. Skłodowskiej-Curie piwnica, pomieszczenie centralnego UPS klimatyzator split LG G12AH UCR - parter, pomieszczenie obok banku klimatyzator split DAIKIN FAY71FJY1/R71FJY I piętro, serwerownia klimatyzator split LG G12AH I piętro, serwerownia klimatyzator split LG S24ACP I piętro, serwerownia klimatyzator split LG G12AH I piętro, serwerownia klimatyzator split LG S24ACP X piętro, Dział Inwestycji i Remontów klimatyzator split AMCOR SF 22 RIR X piętro, Zastępca Kanclerza klimatyzator split APIS ASC 3,2 WH Wydział Prawa, ul. A. Mickiewicza parter, serwerownia klimatyzator split kasetonowy LG LT-E1860HL parter, pom. tech. przy auli klimatyzator split DAIKIN FTKS35/RKS parter, aula Wydziału Prawa klimatyzator kasetonowy LG UT37AHP/UU37AH parter, aula Wydziału Prawa klimatyzator kasetonowy LG UT37AHP/UU37AH parter, aula Wydziału Prawa klimatyzator kasetonowy LG UT37AHP/UU37AH parter, aula Wydziału Prawa klimatyzator kasetonowy LG UT37AHP/UU37AH parter, aula Wydziału Prawa klimatyzator kasetonowy LG UT37AHP/UU37AH parter, aula Wydziału Prawa klimatyzator kasetonowy LG UT37AHP/UU37AH II piętro, przy wyjściu na dach nowej auli klimatyzator split SAMSUNG CLASSIC SH09AWH II piętro, sala Rady Wydziału klimatyzator multisplit LG MT12AH/FM30AH poddasze od strony ul. Elektrycznej centrala wentylacyjna GOLD 3-4-c 20 strych od strony Urzędu Wojewódzkiego centrala wentylacyjna GOLD 4-4-cc 21 piwnica obok węzła c.o. centrala wentylacyjna VBW BO-2(50)-P z sekcją chłodnicy freonowej BS-2(25)-CDX-P-S 22 dach (III etap rozbudowy) agregat chłodniczy CLIVET MCAT I piętro wentylatornia auli centrala wentylacyjna VTS aula, CV-A 3P/XH- 1387B/7-7/ dach (nowa aula) agregat chłodniczy COOL CSGE Sz115-KB-2P- OBUD 25 I piętro wentylatornia auli centrala wentylacyjna VTS zaplecze, CV-P 2-L/NS- 74D/7-7 Instytut Chemii, ul. Piłsudskiego 11/ parter klimatyzator split LG LS-L1261HL parter klimatyzator split LG LS-T186ABL parter klimatyzator split Fujitsu AWY14LSAZ II piętro klimatyzator split LG LS-R126ABL II piętro klimatyzator split LG LS-K2460HL 31 parter wentylatornia centrala wentylacyjna VTS CV-A3-P/COV(1) 32 poddasze centrala wentylacyjna VTS CV-A2-L/COV(1) 33 poddasze centrala wentylacyjna VTS CV-A3-P/COV(1) Wydział Fizyki, ul. Lipowa piwnica klimatyzator kanałowy Elektra LS piwnica klimatyzator kanałowy Elektra DNG 24 Strona 1

2 piwnica klimatyzator kanałowy Elektra EMD I piętro klimatyzator split LG LS-T246AAL I piętro klimatyzator McQuay M5WM025GR-ACIAA 39 dach centrala wentylacyjna VTS VS-30-RPH Instytut Biologii, ul. Świerkowa 20B piwnica klimatyzator split Sanyo SAP-C76 GH5N piwnica klimatyzator split Electra PRX 600RC piwnica klimatyzator split Electra PRX 600RC piwnica klimatyzator split Electra PX 400 SH III piętro klimatyzator split McQuay MWM015FR-AFAD poddasze klimatyzator split Starway KFR-12GWA piwnica agregat chłod. firmy Cool Tarczyn G /009 - piwnica agregat chłod. L Unite Hermetique CAJ 4517 T piwnica agregat chłod. L Unite Hermetique TFH 4531 F piwnica, komora lewa agregat chłod. L Unite Hermetique TFHS 4531 ZHR piwnica, komora prawa agregat chłod. L Unite Hermetique CAJ 4517 E piwnica agregat chłod. Cubigel CP12TL3L piwnica agregat chłod. Copeland CRGQ-0250-TFD Biblioteka Uniwersytecka, ul. M. Skłodowskiej-Curie 14A I piętro serwerownia klimatyzator split ASCON AWM10G-ACIBC I piętro UPS klimatyzator split ASCON AWM15G-ACIBC piwnica centrala nawiewna ppoż. BASIC BC014-1NP, 2NP piwnica centrala wentylacyjna BASIC BC N I piętro pracownia ksero centrala wentylacyjna GOLD 11B11/B N/W II piętro obok palarni centrala wentylacyjna GOLD 11B11/B N/W VI piętro wentylatornia centrala wentylacyjna BASIC BC N VI piętro wentylatornia centrala wentylacyjna BASIC BC N/W VI piętro wentylatornia centrala wentylacyjna BASIC BC N/W VI piętro wentylatornia centrala wentylacyjna BASIC BC N VI piętro wentylatornia centrala wentylacyjna BASIC BC N VI piętro wentylatornia centrala wentylacyjna BASIC BC N VI piętro wentylatornia centrala wentylacyjna GOLD 22B11/B N/W VI piętro wentylatornia centrala wentylacyjna GOLD 22B11/B N/W VI piętro wentylatornia centrala wentylacyjna GOLD 21B11/B N/W VI piętro wentylatornia nawilżacz parowy NOVAP 3000/ dach biblioteki agregat chłodniczy AERMEC NRA 300 Instytut Chemii, ul. Hurtowa parter sala wykładowa klimatyzator multisplit LG LM 1963H2L , 12 - parter biblioteka, czytelnia klimatyzator multisplit LG MS 09AC parter sala wykładowa klimatyzator multisplit LG LM 1963H2L parter sala wykładowa klimatyzator multisplit LG LM 1963H2L parter sekretariat klimatyzator split LG S 18AC laboratorium Zakładu Chemii Ogólnej i Nieorganicznej klimatyzator multisplit LG LM 1963H2L , I piętro klimatyzator multisplit LG LM 1963H2L I piętro laboratorium klimatyzator split LG LS-J0762HL I piętro laboratorium klimatyzator multisplit LG LM 1963H2L , I piętro klimatyzator multisplit LG LM 1963H2L , I piętro klimatyzator multisplit LG LM 1963H2L , I piętro klimatyzator multisplit LG LM 1963H2L I piętro sala wykładowa klimatyzator multisplit LG LM 1963H2L I piętro sala wykładowa klimatyzator multisplit LG LM 1963H2L , II piętro klimatyzator multisplit LG LM 1963H2L , II piętro klimatyzator multisplit LG LM 1963H2L II piętro serwerownia klimatyzator split LG LS-J0963CL II piętro laboratorium klimatyzator multisplit LG LM 1963H2L , II piętro klimatyzator multisplit LG LM 1963H2L 2 2 Strona 2

3 II piętro laboratorium klimatyzator multisplit LG LM 1963H2L , II piętro klimatyzator multisplit LG LM 1963H2L II piętro pok. zakładu klimatyzator multisplit LG LM 1963H2L II piętro pok. zakładu klimatyzator multisplit LG LM 1963H2L II piętro pok. zakładu klimatyzator multisplit LG LM 1963H2L , II piętro klimatyzator multisplit LG LM 1963H2L III piętro pok. zakładu klimatyzator multisplit LG LM 1963H2L , III piętro klimatyzator multisplit LG LM 1963H2L , 314a - III piętro klimatyzator multisplit LG LM 1963H2L , III piętro klimatyzator multisplit LG LM 1963H2L , III piętro klimatyzator multisplit LG LM 1963H2L , III piętro klimatyzator multisplit LG LM 1963H2L , III piętro klimatyzator multisplit LG LM 1963H2L , 329a - III piętro klimatyzator multisplit LG LM 1963H2L wentylatornia - piwnica centrala nawiewna VTS CV-A1-L/N-10A/1-7[1] 104 wentylatornia - piwnica centrala nawiewna VTS CV-A2-L/N-10A/1-7[1] 105 wentylatornia - piwnica centrala nawiewna VTS CV-A1-P/N-10A/1-7[1] 106 wentylatornia - piwnica centrala nawiewna VTS CV-A1-P/N-10A/1-7[1] 107 wentylatornia - piwnica centrala nawiewna VTS CV-A1-P/N-10A/1-7[1] 108 wentylatornia - piwnica centrala nawiewna VTS CV-P1-P/N-10A/1-5[1] 109 wentylatornia - piwnica centrala nawiewna VTS CV-A1-L/N-10A/1-7[1] Wydział Pedagogiki i Psychologii, ul. Świerkowa I piętro biblioteka centrala went. GOLD 4-4-cc 111 dach nad dawną salą gimnastyczną centrala went. GOLD 4-3-cc 112 zaplecze bufetu centrala went. VTS CV-P 1-L-21/20 Wydział Ekonomii i Zarządzania, ul. Warszawska parter, serwerownia klimatyzator split LG LS-T186ABL 114 piwnica wentylatornia centrala went. GOLD 4 sala komp. Dom Studenta Nr 1, ul. Żeromskiego piwnica wentylatornia centrala wentylacyjna VTS CV-P1-L/HW piwnica wentylatornia centrala wentylacyjna VTS CV-A1-P/N-10A/1-7[2] piwnica wentylatornia centrala wentylacyjna VTS CV-P1-P/HW Studium Wychowania Fizycznego i Sportu, ul. Świerkowa 20A 118 wentylatornia - parter centrala wentylacyjna VTS VS wentylatornia - I piętro centrala wentylacyjna VTS VS wentylatornia - I piętro centrala wentylacyjna VTS VS hala sportowa arena aparaty grzewcze VOLCANO 4 4 ( ) w wypadku klimatyzatorów tzw. multisplit w kolumnie 4 jako liczbę urządzeń podano liczbę jednostek wewnętrznych Strona 3

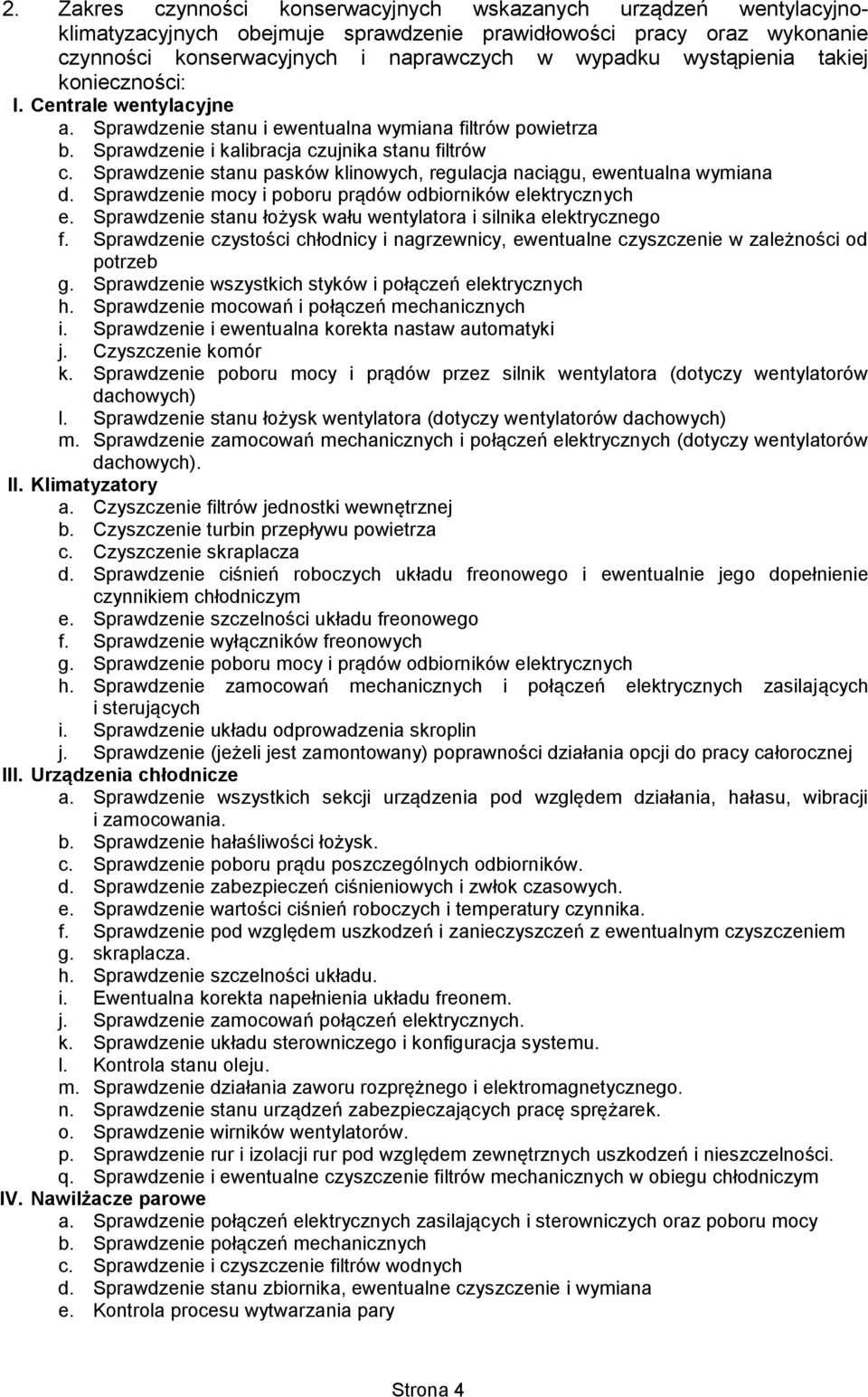

4 2. Zakres czynności konserwacyjnych wskazanych urządzeń wentylacyjnoklimatyzacyjnych obejmuje sprawdzenie prawidłowości pracy oraz wykonanie czynności konserwacyjnych i naprawczych w wypadku wystąpienia takiej konieczności: I. Centrale wentylacyjne a. Sprawdzenie stanu i ewentualna wymiana filtrów powietrza b. Sprawdzenie i kalibracja czujnika stanu filtrów c. Sprawdzenie stanu pasków klinowych, regulacja naciągu, ewentualna wymiana d. Sprawdzenie mocy i poboru prądów odbiorników elektrycznych e. Sprawdzenie stanu łożysk wału wentylatora i silnika elektrycznego f. Sprawdzenie czystości chłodnicy i nagrzewnicy, ewentualne czyszczenie w zależności od potrzeb g. Sprawdzenie wszystkich styków i połączeń elektrycznych h. Sprawdzenie mocowań i połączeń mechanicznych i. Sprawdzenie i ewentualna korekta nastaw automatyki j. Czyszczenie komór k. Sprawdzenie poboru mocy i prądów przez silnik wentylatora (dotyczy wentylatorów dachowych) l. Sprawdzenie stanu łożysk wentylatora (dotyczy wentylatorów dachowych) m. Sprawdzenie zamocowań mechanicznych i połączeń elektrycznych (dotyczy wentylatorów dachowych). II. Klimatyzatory a. Czyszczenie filtrów jednostki wewnętrznej b. Czyszczenie turbin przepływu powietrza c. Czyszczenie skraplacza d. Sprawdzenie ciśnień roboczych układu freonowego i ewentualnie jego dopełnienie czynnikiem chłodniczym e. Sprawdzenie szczelności układu freonowego f. Sprawdzenie wyłączników freonowych g. Sprawdzenie poboru mocy i prądów odbiorników elektrycznych h. Sprawdzenie zamocowań mechanicznych i połączeń elektrycznych zasilających i sterujących i. Sprawdzenie układu odprowadzenia skroplin j. Sprawdzenie (jeżeli jest zamontowany) poprawności działania opcji do pracy całorocznej III. Urządzenia chłodnicze a. Sprawdzenie wszystkich sekcji urządzenia pod względem działania, hałasu, wibracji i zamocowania. b. Sprawdzenie hałaśliwości łożysk. c. Sprawdzenie poboru prądu poszczególnych odbiorników. d. Sprawdzenie zabezpieczeń ciśnieniowych i zwłok czasowych. e. Sprawdzenie wartości ciśnień roboczych i temperatury czynnika. f. Sprawdzenie pod względem uszkodzeń i zanieczyszczeń z ewentualnym czyszczeniem g. skraplacza. h. Sprawdzenie szczelności układu. i. Ewentualna korekta napełnienia układu freonem. j. Sprawdzenie zamocowań połączeń elektrycznych. k. Sprawdzenie układu sterowniczego i konfiguracja systemu. l. Kontrola stanu oleju. m. Sprawdzenie działania zaworu rozprężnego i elektromagnetycznego. n. Sprawdzenie stanu urządzeń zabezpieczających pracę sprężarek. o. Sprawdzenie wirników wentylatorów. p. Sprawdzenie rur i izolacji rur pod względem zewnętrznych uszkodzeń i nieszczelności. q. Sprawdzenie i ewentualne czyszczenie filtrów mechanicznych w obiegu chłodniczym IV. Nawilżacze parowe a. Sprawdzenie połączeń elektrycznych zasilających i sterowniczych oraz poboru mocy b. Sprawdzenie połączeń mechanicznych c. Sprawdzenie i czyszczenie filtrów wodnych d. Sprawdzenie stanu zbiornika, ewentualne czyszczenie i wymiana e. Kontrola procesu wytwarzania pary Strona 4

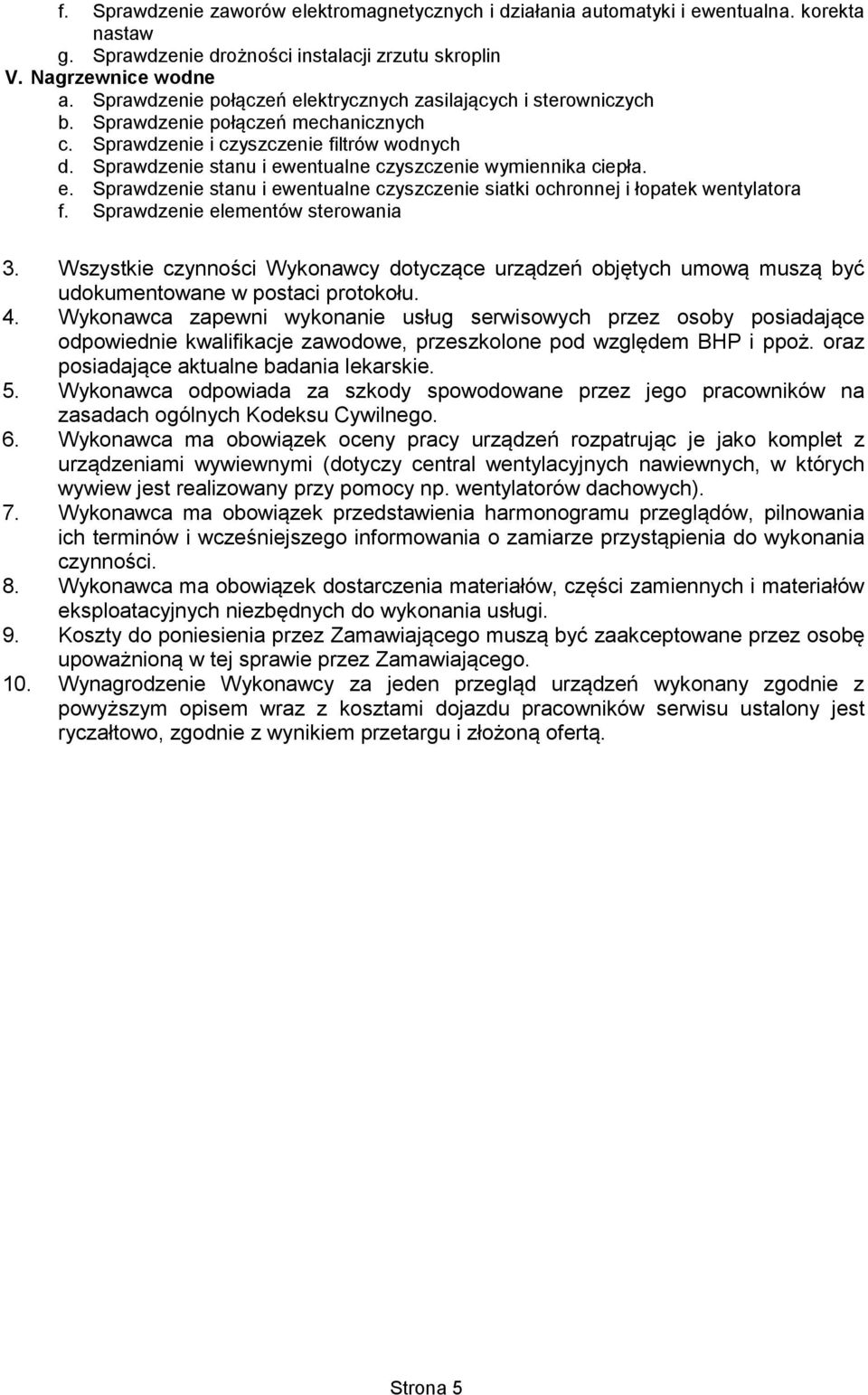

5 f. Sprawdzenie zaworów elektromagnetycznych i działania automatyki i ewentualna. korekta nastaw g. Sprawdzenie drożności instalacji zrzutu skroplin V. Nagrzewnice wodne a. Sprawdzenie połączeń elektrycznych zasilających i sterowniczych b. Sprawdzenie połączeń mechanicznych c. Sprawdzenie i czyszczenie filtrów wodnych d. Sprawdzenie stanu i ewentualne czyszczenie wymiennika ciepła. e. Sprawdzenie stanu i ewentualne czyszczenie siatki ochronnej i łopatek wentylatora f. Sprawdzenie elementów sterowania 3. Wszystkie czynności Wykonawcy dotyczące urządzeń objętych umową muszą być udokumentowane w postaci protokołu. 4. Wykonawca zapewni wykonanie usług serwisowych przez osoby posiadające odpowiednie kwalifikacje zawodowe, przeszkolone pod względem BHP i ppoż. oraz posiadające aktualne badania lekarskie. 5. Wykonawca odpowiada za szkody spowodowane przez jego pracowników na zasadach ogólnych Kodeksu Cywilnego. 6. Wykonawca ma obowiązek oceny pracy urządzeń rozpatrując je jako komplet z urządzeniami wywiewnymi (dotyczy central wentylacyjnych nawiewnych, w których wywiew jest realizowany przy pomocy np. wentylatorów dachowych). 7. Wykonawca ma obowiązek przedstawienia harmonogramu przeglądów, pilnowania ich terminów i wcześniejszego informowania o zamiarze przystąpienia do wykonania czynności. 8. Wykonawca ma obowiązek dostarczenia materiałów, części zamiennych i materiałów eksploatacyjnych niezbędnych do wykonania usługi. 9. Koszty do poniesienia przez Zamawiającego muszą być zaakceptowane przez osobę upoważnioną w tej sprawie przez Zamawiającego. 10. Wynagrodzenie Wykonawcy za jeden przegląd urządzeń wykonany zgodnie z powyższym opisem wraz z kosztami dojazdu pracowników serwisu ustalony jest ryczałtowo, zgodnie z wynikiem przetargu i złożoną ofertą. Strona 5
